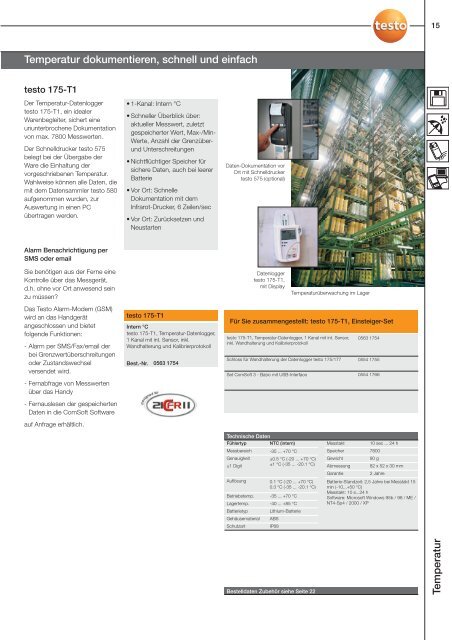

<strong>Temperatur</strong> <strong>dokumentieren</strong>, <strong>schnell</strong> <strong>und</strong> <strong>einfach</strong><br />
testo 175-T1<br />
Der <strong>Temperatur</strong>-Datenlogger<br />
testo 175-T1, ein idealer<br />
Warenbegleiter, sichert eine<br />
ununterbrochene Dokumentation<br />
von max. 7800 Messwerten.<br />
Der Schnelldrucker testo 575<br />
belegt bei der Übergabe der<br />
Ware die Einhaltung der<br />
vorgeschriebenen <strong>Temperatur</strong>.<br />
Wahlweise können alle Daten, die<br />
mit dem Datensammler testo 580<br />
aufgenommen wurden, zur<br />
Auswertung in einen PC<br />
übertragen werden.<br />
Alarm Benachrichtigung per<br />
SMS oder email<br />
Sie benötigen aus der Ferne eine<br />
Kontrolle über das Messgerät,<br />
d.h. ohne vor Ort anwesend sein<br />
zu müssen?<br />
Das Testo Alarm-Modem (GSM)<br />
wird an das Handgerät<br />
angeschlossen <strong>und</strong> bietet<br />
folgende Funktionen:<br />
- Alarm per SMS/Fax/email der<br />
bei Grenzwertüberschreitungen<br />
oder Zustandswechsel<br />
versendet wird.<br />
- Fernabfrage von Messwerten<br />
über das Handy<br />
- Fernauslesen der gespeicherten<br />
Daten in die ComSoft Software<br />
auf Anfrage erhältlich.<br />
• 1-Kanal: Intern °C<br />
• Schneller Überblick über:<br />
aktueller Messwert, zuletzt<br />
gespeicherter Wert, Max-/Min-<br />
Werte, Anzahl der Grenzüber<strong>und</strong><br />
Unterschreitungen<br />
• Nichtflüchtiger Speicher für<br />
sichere Daten, auch bei leerer<br />
Batterie<br />
• Vor Ort: Schnelle<br />
Dokumentation mit dem<br />
Infrarot-Drucker, 6 Zeilen/sec<br />
• Vor Ort: Zurücksetzen <strong>und</strong><br />
Neustarten<br />
testo 175-T1<br />
Intern °C<br />
testo 175-T1, <strong>Temperatur</strong>-Datenlogger,<br />
1 Kanal mit int. Sensor, inkl.<br />
Wandhalterung <strong>und</strong> Kalibrierprotokoll<br />
Best.-Nr. 0563 1754<br />
Daten-Dokumentation vor<br />
Ort mit Schnelldrucker<br />
testo 575 (optional)<br />
Datenlogger<br />
testo 175-T1,<br />
mit Display<br />
Technische Daten<br />
Fühlertyp<br />
NTC (intern)<br />
Messbereich -35 ... +70 °C<br />
Genauigkeit ±0.5 °C (-20 ... +70 °C)<br />
±1 Digit<br />
±1 °C (-35 ... -20.1 °C)<br />
Auflösung<br />
0.1 °C (-20 ... +70 °C)<br />
0.3 °C (-35 ... -20.1 °C)<br />
Betriebstemp. -35 ... +70 °C<br />
Lagertemp. -40 ... +85 °C<br />
Batterietyp Lithium-Batterie<br />
Gehäusematerial ABS<br />
Schutzart<br />
IP68<br />
Bestelldaten Zubehör siehe Seite 22<br />
<strong>Temperatur</strong>überwachung im Lager<br />
Für Sie zusammengestellt: testo 175-T1, Einsteiger-Set<br />
testo 175-T1, <strong>Temperatur</strong>-Datenlogger, 1 Kanal mit int. Sensor,<br />
inkl. Wandhalterung <strong>und</strong> Kalibrierprotokoll<br />
Messtakt<br />
Speicher<br />
0563 1754<br />
Schloss für Wandhalterung der Datenlogger testo 175/177 0554 1755<br />
Set ComSoft 3 - Basic mit USB-Interface 0554 1766<br />
10 sec ... 24 h<br />
7800<br />
Gewicht 90 g<br />
Abmessung 82 x 52 x 30 mm<br />
Garantie<br />
2 Jahre<br />
Batterie-Standzeit: 2,5 Jahre bei Messtakt 15<br />
min (-10...+50 °C)<br />
Messtakt: 10 s...24 h<br />
Software: Microsoft Windows 95b / 98 / ME /<br />
NT4-Sp4 / 2000 / XP<br />
15<br />
<strong>Temperatur</strong>
22<br />
<strong>Temperatur</strong><br />
Zubehör für testo 175 <strong>und</strong> 177<br />
Schnelldrucker testo 575<br />
Dokumentation mit hoher Geschwindigkeit<br />
<strong>und</strong> Logger-Neustart mit testo 575<br />
Datensammler testo 580<br />
Daten vor Ort einsammeln, am PC zentral<br />
auslesen <strong>und</strong> auswerten? Kein Problem<br />
mit testo 580, dem kleinen, aber<br />
leistungsfähigen Datensammler<br />
Alarm-Schaltausgang testo 581<br />
Über Tastendruck am testo 581 werden<br />
Sie direkt informiert, ob ein Alarmfall<br />
eingetreten ist.<br />
Jumper, als Öffner<br />
oder Schließer<br />
steckbar<br />
Lithium-<br />
Batterie zur<br />
Versorgung<br />
des Schaltausgangs<br />
Befestigungsöse<br />
ext.<br />
Versorgung<br />
9...32V DC<br />
max.<br />
Alarm-<br />
Kontakt<br />
Öffner /<br />
Schließer<br />
testo 575 - mehr als nur ein<br />
<strong>schnell</strong>er Drucker. Vor Ort <strong>schnell</strong>e<br />
<strong>und</strong> <strong>einfach</strong>e Dokumentation ohne<br />
PC<br />
Die Druckfunktionen<br />
• Schnelldruckwerk druckt bis zu 6<br />
Zeilen pro Sek<strong>und</strong>e (bis zu 40<br />
Messwerte/sek)<br />
• Einfaches Papiereinlegen (kein<br />
Einfädeln mehr)<br />
• Tabellendruck per Tastendruck<br />
• Grafikdruck per Tastendruck<br />
• Wahlweise Kurzinfo oder gesamter<br />
Speicher ausdruckbar<br />
testo 580 - Datensammler, sammelt<br />
<strong>und</strong> transportiert vor Ort Daten zum<br />
PC<br />
Die Auslesefunktionen<br />
• Auslesen eines kompletten testo<br />
175/177 Loggers per Knopfdruck<br />
• Anzeige aller Statusinformationen<br />
• Kann bis zu 25 volle Logger testo 175<br />
oder 10 volle Logger testo 177<br />
auslesen<br />
Die Steuerfunktionen<br />
- Anhalten des Loggers möglich<br />
- Neustart des Loggers möglich<br />
- Beide Steuerfunktionen sind über PC<br />
sperrbar<br />
testo 581 – Alarm-Schaltausgang<br />
für die zuverlässige Weiterleitung<br />
von Grenzwertüberschreitungen<br />
Der Alarm-Schaltausgang testo 581<br />
ermöglicht die Weiterleitung von<br />
Alarmmeldungen an externe<br />
Komponenten, wie zum Beispiel:<br />
Hupen, Lampen, SPS.<br />
Die externe Komponente wird über eine<br />
Klemmleiste im Batteriefach des testo<br />
581 angeschlossen, die<br />
Signalübertragung erfolgt über den<br />
potentialfreien Schaltausgang. Dieser<br />
kann als Öffner oder Schließer eingestellt<br />
werden.<br />
Auf die Wandhalterung der Datenlogger<br />
aufgesteckt, erfolgt die Kommunikation<br />
zwischen testo 175/177 <strong>und</strong> dem Alarm-<br />
Schaltausgang berührungslos per<br />
Infrarot-Schnittstelle.<br />
• Durch setzen einer Zeitmarke am<br />
Logger per Tastendruck, erkennt der<br />
Drucker den auszudruckenden<br />
Ausschnitt<br />
• Auch selbstklebendes Testo-Papier<br />
verwendbar<br />
Die Steuerfunktionen<br />
• Laufenden Logger testo 175/177<br />
anhalten<br />
• Logger mit eingespeicherten<br />
Parametern neu starten (reprogrammieren)<br />
• Beide Tasten sind per PC-Software<br />
sperrbar<br />
Best.-Nr. 0554 1775<br />
Technische Daten<br />
Speicherkapazität: 1 MB (ca. 500.000 Werte)<br />
Auslesezeit am Logger: ca. 400<br />
Messwerte/sec<br />
Auslesezeit am PC: ca 1.500 Messwerte/sec<br />
Schnittstelle Logger: IR-Übertragung<br />
bidirektional<br />
Schnittstelle PC: RS232 (Sub_D-Buchse) oder<br />
USB<br />
Betriebstemperatur: -30...+70 °C<br />
Lagertemperatur: -40...+85 °C<br />
Ein/Ausschalten: Aus: AutoOFF nach 1 min<br />
Variante RS232<br />
Best.-Nr. 0554 1778<br />
Technische Daten<br />
Signal<br />
Potentialfreier<br />
Schaltausgang, variabel<br />
einstellbar als Öffner oder<br />
Schließer<br />
Anzahl Schaltkanäle 1 Kanal<br />
Versorgung<br />
Alarm-<br />
Schaltausgang<br />
max.<br />
Schaltspannung<br />
Max. Dauer 1A DC/AC<br />
Abschaltstrom<br />
max. Schaltleistung 30W/30VA<br />
Die Steuerfunktionen<br />
Über Tastendruck am testo 581 werden<br />
Sie direkt informiert, ob bereits ein<br />
Alarmfall eingetreten ist. Die Reset-Taste<br />
ermöglicht das Rücksetzen des Alarms<br />
der externen Komponente, zum Beispiel<br />
der Hupe.<br />
Best.-Nr. 0554 1769<br />
Batterie (im Lieferumfang<br />
enthalten)<br />
oder 9 ... 32V DC max.<br />
(extern)<br />
60V DC/25V AC<br />
(SELV/PELV-Schaltkreise)<br />
Technische Daten<br />
Druckerart: Infrarotgesteuerter Thermo-<br />
Liniendrucker mit Grafikfunktion<br />
Kontrast: einstellbar<br />
Papierbreite: 56 mm<br />
Rollendurchmesser: bis 35 mm<br />
Papiersorten: Standardpapier <strong>und</strong> Zweischichtklebbar<br />
Anzahl Zeichen pro Zeile: 24<br />
Grafik-Auflösung: 203 dpi<br />
Betriebstemp.: -5...+50 °C (für 5 min bei -30 °C)<br />
Lagertemperatur: -30...+70 °C<br />
Stromversorgung: 6 x Mignon 1AA<br />
Batterie-Standzeit: bis zu 40.000 Druckzeilen<br />
Batterie-Wechsel: durch Anwender<br />
Gehäuse: ABS (schwarz), mit "Soft-Protect"<br />
Einlagen<br />
Funktionen:<br />
Anzeige: Verbrauch Speicher Logger,<br />
Verbrauch Speicher testo 580, Batteriestand<br />
Logger, Batteriestand testo 580,<br />
Datenübertragung läuft, Datenübertragung ok<br />
oder fehlerhaft, Ringspeicher Anzeige<br />
Sonstige: Datensicher auch bei Batterieausfall<br />
Stromversorgung: 3x Micro AAA Zellen<br />
Gehäuse: ABS (schwarz)<br />
Variante USB<br />
Best.-Nr. 0554 1764<br />
Anschluss über Klemmleiste im<br />
Batteriefach (Ausgang<br />
sowie Versorgung)<br />
Betriebstemp. -40 ... +70 °C<br />
Lagertemp. -40 ... +85 °C<br />
Batterietyp Lithium (1/2 AA)<br />
Standzeit ca. 5 Jahre<br />
Gehäusematerial Polycarbonat (schwarz)<br />
Schutzklasse<br />
IP68<br />
Abmessung 82 x 52 x 30 mm<br />
Alarmauslösung:<br />
• bei Über- oder Unterschreitung von<br />
programmierten Grenzwerten im<br />
Datenlogger<br />
• bei Stop des Loggers bei leerer<br />
Batterie<br />
• bei Fühlerbruch<br />
• bei leerer Batterie der Alarmeinheit
Zubehör für testo 175 <strong>und</strong> 177<br />
Ethernet-Adapter<br />
Auslesen der im Logger gespeicherten<br />
Messdaten über das PC-Netzwerk mit<br />
dem Ethernet-Adapter<br />
Der Ethernet-Adapter ermöglicht:<br />
• Messen vor Ort, z.B. in der Produktion,<br />
Lagerhallen, Wareneingang<br />
• Messgerät bleibt vor Ort, Transport<br />
nicht notwendig<br />
• Datenprüfung aus Büro oder<br />
Verwaltung<br />
• Zentrale Ablage der Messdaten<br />
Testo Alarm-Modem GSM<br />
Langzeitüberwachung von<br />
Klimadaten<br />
Die Parameter <strong>Temperatur</strong>, Feuchte,<br />
Strom oder Spannung werden durch<br />
den Datenlogger vor Ort erfasst <strong>und</strong><br />
gespeichert. Über den Ethernet-Adapter<br />
können die im Logger gespeicherten<br />
Messdaten über das PC-Netzwerk<br />
ausgelesen <strong>und</strong> archiviert werden. Die<br />
Analyse <strong>und</strong> Überprüfung der<br />
Messdaten erfolgt komfortabel am PC<br />
im Büro.<br />
Ethernet bietet:<br />
• <strong>schnell</strong>e Übertragung der Messwerte<br />
• Nutzung eines bestehenden<br />
Netzwerkes ohne zusätzliche<br />
Verkabelung<br />
• lange Übertragungsstrecken<br />
• Identifikation von Messgeräten im<br />
Systemverb<strong>und</strong><br />
Somit bietet der Ethernet-Adapter:<br />
• ein kostengünstiges Handling, da es<br />
nicht erforderlich ist, vor Ort die Daten<br />
auszulesen oder den Logger ins Büro<br />
mit zu nehmen<br />
Bestelldaten Best.-Nr.<br />
Ethernet-Adapter, RS232 - Ethernet inkl. Softwaretreiber, Netzteil<br />
0554 1711<br />
System-Zubehör testo 175, testo 177<br />
ComSoft 3 - Professional mit Messdatenverwaltung<br />
RS232-Interface für testo 175/177 inkl. Tischschalen, PC-Anschlusskabel<br />
System-Zubehör testostor 171<br />
ComSoft 3 - Professional mit Messdatenverwaltung<br />
Interface (Schnittstelle), aufsteckbar auf Datenlogger testostor 171<br />
Technische Daten<br />
Stromversorgung Netzteil, 5 Volt ca. 230 mA<br />
Abmessung 45 x 48 x 14 mm<br />
Betriebstemp. +0 ... +70 °C<br />
Feuchteklasse F nach DIN 40040<br />
EMV Funkstörung <strong>und</strong> Störfestigkeit<br />
Schnittstelle 25 pol RS 232 Anschluss mit<br />
Adapter 25/9pol<br />
Software Microsoft Windows 2000 / NT<br />
4.0 / ME / 98 / 95<br />
• kurze Zugriffszeiten, da jederzeit<br />
<strong>schnell</strong> auf die aktuellen Messdaten<br />
zugegriffen werden kann.<br />
Protokolle<br />
0554 0830<br />
0554 1757<br />
0554 0830<br />
0554 1781<br />
TCP/IP, LPR, Telnet, SNMP,<br />
DHCP DDNS, ARP, BOOTP,<br />
ICMP<br />
Management u. Internet-Browser z.B. von<br />
Softwarekonfig. Netscape oder Microsoft<br />
Telnet<br />
Schnittstelle Serielle Schnittstelle auf der<br />
Rechnerplatine mit Terminalprogramm<br />
Bereitstellung eines lokalen<br />
virtuellen COM-Ports<br />
(Windows-Systeme)<br />
Alarm Benachrichtigung per SMS oder email<br />
Sie benötigen aus der Ferne eine Kontrolle über das Messgerät, d.h. ohne vor Ort anwesend sein zu müssen? Das Testo Alarm-Modem (GSM)<br />
wird an das Handgerät angeschlossen <strong>und</strong> bietet folgende Funktionen:<br />
- Alarm per SMS/Fax/email der bei Grenzwertüberschreitungen oder Zustandswechsel versendet wird.<br />
- Fernabfrage von Messwerten über das Handy.<br />
- Fernauslesen der gespeicherten Daten in die ComSoft Software.<br />
Drucker <strong>und</strong> Zubehör<br />
Best.-Nr.<br />
Schnelldrucker testo 575, inkl. 1 Rolle Thermopapier <strong>und</strong><br />
Batterien, infrarotgesteuerter Thermo-Liniendrucker mit<br />
Grafikfunktion<br />
0554 1775<br />
Ersatz-Thermopapier für Drucker (6 Rollen) 0554 0569<br />
Ersatz-Thermopapier für Drucker (6 Rollen), langzeit-lesbare<br />
Messdatendokumentation bis zu 10 Jahren<br />
0554 0568<br />
Etiketten-Thermopapier (Testo-patentiert) für Drucker testo 575<br />
(6 Rollen) zum direkten Aufkleben<br />
0554 0561<br />
Weiteres Zubehör Best.-Nr.<br />
Set Datensammler testo 580 mit RS232 inkl. Ausleseschalen,<br />
für Datenlogger testo 175/177<br />
0554 1778<br />
Set Datensammler testo 580 mit USB inkl. Ausleseschalen, für<br />
Datenlogger testo 175/177<br />
0554 1764<br />
Alarm-Schaltausgang testo 581, potentialfrei, für testo<br />
175/177, für die zuverlässige Weiterleitung von<br />
Grenzwertüberschreitungen z.B. an Hupen, Lampen, SPS usw.<br />
0554 1769<br />
Batterie, 3,6 V / 0,8 Ah 1/2 AA, für testo 175-T3/175-H1/175-<br />
H2/175-S1/175-S2<br />
0515 0175<br />
Batterie, 3,6 V / 1,9 Ah 1AA, für testo 175-T1/175-T2 <strong>und</strong> alle<br />
Logger testo 177<br />
0515 0177<br />
Transport <strong>und</strong> Schutz Best.-Nr.<br />
Schloss für Wandhalterung der Datenlogger testo 175/177 0554 1755<br />
Transportkoffer für bis zu 5 Datenlogger testo 177, Drucker<br />
testo 575, Datensammler testo 580 <strong>und</strong> Zubehör<br />
0516 1770<br />
Testo Alarm-Modem GSM<br />
Best.-Nr.<br />
Alarm-Modem GSM, (ohne Testo-Messgerät <strong>und</strong> den<br />
notwendigen RS232-Adapter)<br />
0554 0522<br />
Software Testo Alarm-Editor Professional AK20 (CD inkl.<br />
Betriebsanleitung)<br />
0554 0519<br />
Software Testo Alarm-Editor Basic AK4 (CD inkl.<br />
Betriebsanleitung)<br />
0554 0518<br />
Stabantenne<br />
zum Anschrauben auf GSM-Modem, 2-fach knickbar<br />
0554 0523<br />
Magentfuß-Antenne<br />
mit 3 m Kabel<br />
0554 0524<br />
Testo Alarm-Modem GSM Best.-Nr.<br />
Netzteil (Hutschienenmontage) 90 ... 264 VAC / 24 VDC (2,5 A) 0554 1749<br />
Stecker-Netzteil 0554 1142<br />
Serielles Schnittstellenkabel (RS232)<br />
zur Erst-Parametrierung des Alarm-Modems<br />
0449 0051<br />
Software (ComSoft ab S. 34)<br />
Best.-Nr.<br />
Für testo 175: Set ComSoft 3 - Basic mit RS 232-Interface,<br />
Basis-Software mit Diagramm- <strong>und</strong> Tabellendarstellung, inkl.<br />
Tischschale, PC-Anschlusskabel<br />
0554 1759<br />
Für testo 175: Set ComSoft 3 - Basic mit USB-Interface,<br />
Basis Software mit Diagramm- <strong>und</strong> Tabellendarstellung, inkl.<br />
Tischschalen, PC-Anschlusskabel<br />
0554 1766<br />
Für testo 177: Set ComSoft 3 - Basic mit RS 232-Interface,<br />
Basis-Software mit Diagramm- <strong>und</strong> Tabellendarstellung, inkl.<br />
Tischschale, PC-Anschlusskabel<br />
0554 1774<br />
Für testo 177: Set ComSoft 3 - Basic mit USB-Interface, Basis<br />
Software mit Diagramm- <strong>und</strong> Tabellendarstellung, inkl.<br />
Tischschalen, PC-Anschlusskabel<br />
0554 1767<br />
ComSoft 3 - Professional mit Messdatenverwaltung, inkl.<br />
Datenbank, Auswerte- <strong>und</strong> Grafikfunktion, Datenanalyse,<br />
Trendkurve (ohne Interface)<br />
0554 0830<br />
ComSoft 3 - für Anforderungen nach CFR 21 Part 11, inkl.<br />
Datenbank, Auswerte- <strong>und</strong> Grafikfunktion, Datenanalyse,<br />
Trendkurve (ohne Interface)<br />
0554 0821<br />
RS232-Interface für testo 175/177 inkl. Tischschalen, PC-<br />
Anschlusskabel, (für ComSoft 3 - Professional bitte<br />
mitbestellen)<br />
0554 1757<br />
USB-Interface, für testo 175/177 inkl. Tischschalen, PC-<br />
Anschlusskabel, (für ComSoft 3 - Professional bitte<br />
mitbestellen)<br />
0554 1768<br />
Ethernet-Adapter, RS232 - Ethernet inkl. Softwaretreiber,<br />
Netzteil, ermöglicht Datenkommunikation im Netzwerk 0554 1711<br />
Kalibrier-Zertifikate Best.-Nr.<br />
ISO-Kalibrier-Zertifikat <strong>Temperatur</strong>, <strong>Temperatur</strong>datenlogger;<br />
Kalibrierpunkte -18 °C; 0 °C; +60 °C je Kanal/Gerät<br />
0520 0151<br />
ISO-Kalibrier-Zertifikat elektrisch, Kalibrierung über Messbereiche<br />
0-20 mA; 4-20 mA; 0-1 V; 0-10 V<br />
0520 1000<br />
23<br />
<strong>Temperatur</strong>
Sprache ändern
