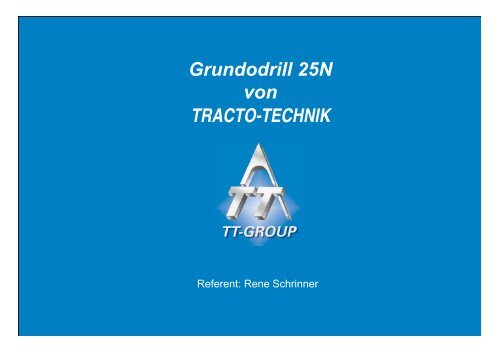

Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong>N<br />
von<br />
TRACTO-TECHNIK<br />
Referent: Rene Schrinner<br />
1
Grundodrill <strong>25</strong> N<br />
2
Grundodrill <strong>25</strong> N<br />
3
Geschäftsbereich: Grabenlose Rohrverlegung seit 1970<br />
Grundodrill <strong>25</strong> N<br />
4
Grundodrill <strong>25</strong> N<br />
Einsatzfelder Grabenlose Rohrverlegung<br />
5
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Die stärkste Bohranlage von TT<br />
6
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
7
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong>N<br />
245 kN Schub- und Zugkraft, Drehmoment 10.000 Nm<br />
Für Bohrungen bis 1000 mm Ø und 500 m Länge<br />
8
Nur ca.1,30 m<br />
Achsabstand<br />
von Bohrwelle<br />
zur Außenkante<br />
der Bohranlage<br />
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
schmal gebaut • nur 2,5 m breit<br />
Die Bohranlage kann direkt an Hauswände / Mauern / Zäune etc.<br />
herangefahren werden.<br />
9
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Trassenblick<br />
10
Grundodrill <strong>25</strong> N<br />
190 kW Deutz Dieselmotor • Betrieb mit Biodiesel möglich<br />
leicht zugänglich - bedienungs- und wartungsfreundlich<br />
Grundodrill <strong>25</strong> N<br />
11
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Bentonit-Hochdruckpumpe<br />
500 l Förderleistung<br />
bis max. 100 bar Spülungsdruck<br />
12
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
XXL-Gestängebox - 288 m Gestängekapazität<br />
96 Stück Schlagbohrgestänge TD 82<br />
13
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Greifsystem - Scherengreifer<br />
14
Verstärktes Schlagwerk mit<br />
1500 Schlägen/min.<br />
Das Schlagwerk erleichtert<br />
die Steuerbarkeit und den<br />
Vortrieb in steinigen Böden<br />
Der Spitzenwiderstand wird<br />
leichter überwunden<br />
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Schlagwerk<br />
15
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Kabine<br />
Kabine in 5 Positionen schwenk- und fixierbar<br />
16
ergonomischer Sitz<br />
Klimaanlage, Heizung,<br />
Radio, CD<br />
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Steuerstand<br />
großräumige Kabine<br />
Ausstellfenster • guter<br />
Rundumblick<br />
Joysticksteuerung<br />
17
digitale Funktionseingabe<br />
und -überwachung<br />
Integrierte Bohrdaten-<br />
Erfassung / Dokumentation<br />
(alle Bohrdaten wie Zugkräfte,<br />
Drehmoment,Bentonitdruck etc.<br />
werden automatisch abgespeichert)<br />
Integrierte Funkdatenerfassung<br />
des Grundolog III<br />
Zugkraftmesssystems<br />
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Funktionsanzeige<br />
18
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Zugkraftmessung<br />
3 Messkörper für 0-1<strong>25</strong>0 kN<br />
Zugkraftübertragung per Funk<br />
19
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Gestänge Brech- und Lösevorrichtung<br />
20
Manuell über Joystick<br />
Halbautomatisch:<br />
Rohreinzug<br />
Vollautomatisch:<br />
Rohreinzug + Lösen und<br />
Gestängewechsel<br />
Handhydraulik bei Ausfall<br />
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Betriebsarten<br />
Hand- bzw. Nothydraulik zur Vermeidung<br />
von Stillstandzeiten<br />
21
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Standsicher<br />
18 t Gesamtgewicht<br />
Stützschilder<br />
vorne und hinten<br />
Raupenfahrwerk<br />
Verankerungssystem<br />
22
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Gummiertes Stahlkettenfahrwerk<br />
Geländegängig, hochbelastbar, verschleißunanfällig<br />
23
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Verankerungssystem<br />
24
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Fahrbetrieb<br />
<strong>25</strong>
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Bohrköpfe für schwere Böden<br />
170 mm Pilotbohrung<br />
26
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Backreamer bis 1000 mm Ø<br />
27
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
im Einsatz<br />
28
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Einzug eines 800er PE-Rohres<br />
29
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
vorgerüstet für Felsbohrungen<br />
Pilotbohrung bis 150 mm Aufweitbohrung bis 18“<br />
30
Mischtanks mit 2 x 4000 l<br />
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Mischanlage MA 07 - D<br />
Antrieb mit Dieselmotor<br />
Mischstation mit integriertem<br />
Dieselmotor für G‘Drill N-Reihe<br />
31
Mischtanks mit 2 x 4000 l<br />
Mischstation<br />
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Mischanlage MA 07 - E<br />
Alternativ: mit elektrischem Antrieb<br />
Stromaggregat 45 kVA<br />
für Grundodrill N-Baureihe<br />
32
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Transport<br />
33
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Übergabe<br />
34
Grundodrill <strong>25</strong> N<br />
Grundodrill <strong>25</strong> N<br />
Übergabe<br />
35
