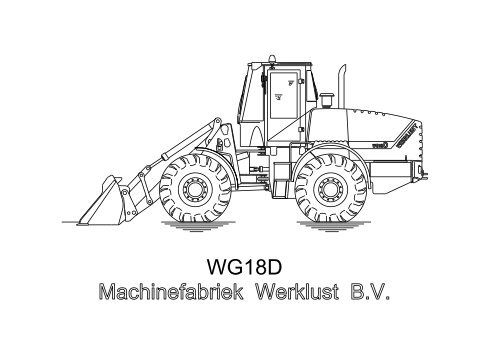

Onderdelenboek

WG18D

WG 18D

NEDERLANDS

990.044.184.001 REV01 VOORWOORD

Dit onderdelenboek behoort bij een WERKLUST wiellader type

WG18D.

Bij het bestellen van onderdelen dient men het volgende op te geven:

1. Type machine (WG 18D)

2. Chassisnummer

3. Artikelnummer

4. Beschrijving van het onderdeel

5. Benodigde aantal

Bij het bestellen van onderdelen van de motor dient men naast

bovengenoemde 5 punten ook nog op te geven:

6. Typenummer motor

7. Motornummer

Bij het bestellen van onderdelen van de transmissie dient men naast

eerstgenoemde 5 punten ook nog op te geven:

6. Type transmissie

7 Stuklijstnummer (zie typeplaatje)

0

Bij het bestellen van onderdelen van de assen dient men naast

eerstgenoemde 5 punten ook nog op te geven:

6. Type as

7 Stuklijstnummer (zie typeplaatje)

In het belang van voortgaande ontwikkelingen, behoudt

WERKLUST zich het recht wijzigingen aan te brengen, die doelmatig

geacht worden.

U kunt zowel schriftelijk als telefonisch onderdelen bestellen, of u

kunt de onderdelen zelf afhalen.

Het adres is:

MACHINEFABRIEK WERKLUST B.V.

afd. Onderdelenmagazijn

Kanaal Zuid 114

Postbus 159

7300 AD Apeldoorn

Telefoon: 055 – 533 43 63

Telefax: 055 – 542 83 31

E-mail algemeen : info@werklust.nl

afd. verkoop : verkoop@werklust.nl

afd. service : service@werklust.nl

onderdelen mag : onderdelen@werklust.nl

Website : www.werklust.nl

VOORWOORD Pagina 1

WG 18D

DEUTSCH

990.044.184.001 REV01 VORWORT

Diesem Ersatzteilenbuch gehört zum WERKLUST Radlader type

WG 18D

Für die Bestellung von Ersatzteile sind folgende Angaben

erforderlich:

1. Maschinentyp (WG 18D)

2. Fahrgestellnummer

3. Artikelnummer

4. Beschreibung des Ersatzteiles

5. Verlangte Anzahl

Für die Bestellung von Ersatzteile des Motors sind neben die

obengenannte 5 Punkte auch erforderlich:

6. Typnummer des Motors

7. Motornummer

Für die Bestellung von Ersatzteile des Getriebes sind neben die

obengenannte 5 Punkte auch erforderlich:

6. Getriebetyp

7 Stücklistennummer (Typenschild)

0

Für die Bestellung von Ersatzteile den Achsen sind neben die

obengennante 5 Punkte auch erforderlich:

6. Achstyp

7. Stücklistennummer (Typenschild)

WERKLUST behält sich das Recht vor Änderungen anzubringen, wenn

es wirksam geachtet wird.

Sie können schriftlich sowie telefonisch Ersatzteilen bestellen.

Die Anschrift:




Postbus 159


Niederlande

Telefon: (0031) 55 – 533 43 63

Telefax: (0031) 55 – 542 83 31

E-mail algemein : info@werklust.nl

abt. verkauf : verkoop@werklust.nl

abt. service : service@werklust.nl

ersatzteildepot : onderdelen@werklust.nl


VORWORT Pagina 2

WG 18D

ENGLISH

990.044.184.001 REV01 PREFACE

This parts catalogue belongs to a WERKLUST wheelloader type

WG 18D.

When you want to order spare parts, the following items must be

quoted:

1. Type of machine (WG 18D)

2. Frame number

3. Partnumber

4. Descriptin of the sparepart

5. Required quantity

When you want to order spareparts for the engine, besides the first

5 points the following are important:

6. Assembly number engine

7. Engine number

When you want to order spareparts for the transmission, besides

the first 5 points the following are also important:

6. Type of tranmission

7. Itemlistnumber (sign plate)

0

When you want to order spareparts for the axles, besides the first 5

points the following are also important:

6. Type of axle

7. Itemlistnumber (sign plate)

For the interest of proceding development, WERKLUST retains the right

to make changes that are considered functional.

You can order spareparts written as well as by telephone.

The adress is:




Postbus 159


Holland

Telephone: (0031) 055 – 533 43 63

Telefax: (0031) 055 – 542 83 31

E-mail general : info@werklust.nl

dep. sales : verkoop@werklust.nl

dep. service : service@werklust.nl

parts storage : onderdelen@werklust.nl


PREFACE Pagina 3

WG 18D

Sectie: Pagina:

1

Inhoudsopgave

2 Onderstel

Onderstel

Schamel

Knikpunt

Asbescherming voor

Asbescherming achter

Beschermbak transmissie

3 Hef- / Kipinstallatie

Installatie

Laadbak

Combi-bak

Snelwisselaar (luchtbediend)

4 Carrosserie en tanks

Spatborden en opstap

Tanks

Motorkap coulissen

Stoel

Cabine

Kantelcilinder

Bekleding cabine

Stickers (zwart)

Stickers (zwart bio)

Inhaltverzeichnis

Fahrgestell

Fahrgestell

Schemel

Knickgelenkpunkt

Schutzgehäuse vorne

Schutzgehäuse Hinten

Schutzgehäuse Getriebe

Hebe- / Kipanlage

Installation

Schaufel

Kombi-Schaufel

Schnellwechseler (pneum.)

Karrosserie und Behälter

Kotflügel und Auftritt

Behälter

Motorhaube Kulissen

Stuhl

Fahrerhaus

Kantzylinder

Verkleidung Fahrerhaus

Aufkleber (schwarz)

Aufkleber (schwarz bio)

1

Tabel of contents

Undercarriage

Undercarriage

Bogie

Pivot point

Protect dish assem. front

Protect dish assem. behind

Protective housing transm.

Lifting / Tilting installation

Installation

Bucket

Combi-Bucket

Quick changer (pneumatic)

Coachwork and tanks

Mudguards and step

Tanks

Bonnet links

Chair

Cabin

Cantcylinder

Upholstery cabin

Stickers (black)

Stickers (black bio)

INHOUDSOPGAVE TABEL OF CONTENTS

INHALTSVERZEICHNIS

1 – 4

5 – 6

7 – 8

9 – 10

11 – 12

13 – 14

1 – 4

5 – 6

7 – 8

9 – 12

1 – 2

3 – 6

7 – 10

11 – 12

13 – 20

21 – 22

23 – 24

25 – 26

27 – 28

WG 18D


5 Aandrijving

Motor met luchtdroger

Brandstofpompbediening

Brandst.bed. + handbedien.

Transmissie

Tussenassen

Koeling transmissie

Koeling motor recovery tank

Koeling motor / radiateur

Brandstofleidingen

Uitlaat

Luchtinlaat

6

Hydraulische installatie

Besturing

Pers- en retourleiding

Prioriteitsventiel

Zuig- en lekleiding

Hydrauliek

Servo ergo-handle

Servo V/R handle

Derde sectie (normaal)

Derde sectie (driewegkraan)

Derde sectie (keuzeventiel)

Smeersysteem

Hefcilinder

Kipcilinder

Stuurcilinder

Antrieb

Motor mit Lufttrockner

Kraftstoffpumpebedienung

Kraftst.bed. + Handbedien.

Getriebe

Gelenkwellen

Kühlung Getriebe

Koeling Motor ausg. Behalter

Kühlung Motor / Küh

Kraftstoffleitungen

Auspuff

Lufteinlaß

1

Drive section

Engine with air-dryer

Fuel pump control

Fuel pump cont. + hand cont.

Transmission

Intermediate shafts

Cooling transmission

Cooling motor recovery tank

Cooling motor / rad.

Fuel pipes

Exhaust

Air inlet

Hydraulische Anlage Hydraulic installation

Lenkanlage

Steering system

Druck- und Rückleitung Pressure and return pipe

Prioritätsventil

Priority valve

Saug- und Leckleitung Suction and leak-off pipe

Hydraulik

Hydraulic

Servo Ergo-Handgriff Servo ergo-handle

Servo V/R Handgriff


Dritten Sektion (normal) Third section (normal)

Dritten Sektion (dreiwegehahn) Third section (three-way cock)

Dritten Sektion (wahlventil) Third section (selector valve)

Schmiersystem

Lubrication system

Hubzylinder

Lifting cylinder

Kippzylinder

Tilting cylinder

Lenkzylinder

Steering cylinder



1 – 4

5 – 6

7 – 8

9 – 10

11 – 12

13 – 14

15 – 18

19 – 20

21 – 22

23 – 24

25 – 26

1 – 6

7 – 8

9 – 10

11 – 12

13 – 18

19 – 20

21 – 22

23 – 24

25 – 26

27 – 30

31 – 32

33 – 36

37 – 40

41 – 44

WG 18D


7

8

9

10

Remsysteem

Remsysteem luchtdroger

Remsysteem hydraulisch

Handrem

Electrische installatie

Kabelboom dashboard

Kabelboom zijpaneel

Kabelboom printplaat

Kabelboom boven kabine

Kabelboom onder kabine

Kabelboom voorframe

Kabelboom achterframe

Massastrippen

ZF kabelboom

Diversen

Klimaatregeling

Verwijzingslijst

Bremsanlage

Bremsanlage Lufttrockner

Bremsanlage Hydraulik

Handbremse

Elektrische Anlage

Drahtbündel Armaturenbrett

Drahtbündel Seitenflügel

Drahtbündel Leiterplatte

Drahtbündel Fahrerhaus oben

Drahtbündel Fahrerhaus unten

Drahtbündel Vorederrahmen

Drahtbündel Hintenrahmen

Massestreifen

ZF Drahtbündel

Diverse

Klimaregelung

Verweisungsliste

1

Brake system

Brake system air-dryer

Brake system hydraulic

Hand brake

Electric installation

Cable tree dashboard

Cable tree side panel

Cable tree printed circuit

Cable tree cabin above

Cable tree cabin under

Cable tree front frame

Cable tree rear frame

Mass strip

ZF cable tree

Miscellaneous

Air conditioner

Reference list



1 – 4

5 – 6

7 – 8

1 – 4

5 – 8

9 – 10

11 – 14

15 – 18

19– 22

23 – 30

31 – 32

33 – 36

1 – 8

1 – 2

WG 18D

ONDERSTEL - FAHRGESTELL - UNDERCARRIAGE

Tekening Zeichnung Drawing Pag.nr.

Onderstel

Schamel

Knikpunt




Fahrgestell

Schemel


Schtzgehäuse Vorne

Schutzgehäuse Hinten

Schutzgehäuse Getriebe

2

2

Undercarriage

Bogie

Pivot point



Protective housing transmission

ONDERSTEL UNDERCARRIAGE

FAHRGESTELL

1 – 4

5 – 6

7 – 8

9 – 10

11 – 12

13 – 14

WG 18D Pagina 1

WG 18D Tekeningnummer: DX-10-00 blad 1A

Pos:

Pos:

Pos:

001

002

003

004

005

006

007

008

009

010

011

012

013

014

015

016

017

018

020

021

022

023

024

025

026

027

028

029

030

031

032

033

034

035

037

Aantal:

Anzahl:

Quantity:

1

4

4

1

1

1

1

4

4

4

8

1

4

4

1

2

4

4

4

1

1

3

3

1

2

2

2

6

6

3

2

32

32

4

20

Beschrijving:

VOORAS M. SPER AP 407/

WIEL 3D 25X17.00/1.70'

BAND 20.5 R25 XH-A *TL

VOORFRAME

ACHTERFRAME WG18D CUMMIN

ACHTERAS Z.SPER AP-R775/

SERVICELUIK VOORFRAME CP

ZK.TAPBOUT 8.8 M.12X 30

BORGBUSJE M12

PEN VOOR STUURCIL. WG18D

RING 48,0X 41,9X 8,4

CONTRAGEWICHT LINKS WG1

BORGVEER 30X 6 MM

TRILDEMPER R.D. 70 SHORE

KNIKSLOTSTANG

PEN ROND 28 X 52 MM

O-RING VOOR BAND 25' 3D

VELGVOET

VENTIEL VOOR WIEL RECHT

VERL.NIPPEL VOOR VENTIEL

STOFDOP VOOR VENTIEL (8

B.Z.K.BOUT 8.8 M. 8X 16

VEERRING STAAL M. 8

MONTAGEPLAAT BLIND


NIJLOC BORGMOER M.12

LANGE STRIP V. VERGRENDE

C.K.METAALSCHR. M 4X 10


BANDENBAKSLOT 250-425

STRIP VOOR SLOT


VEERRING STAAL M.10

TRILDEMPER R.D. 50 SHORE

ZK.BOUT 8.8 M.20X110

2

Beschreibung:

VORDER ACHSE

RAD

REIFEN

VORDERRAHMEN

HINTENRAHMEN

HINTENACHSE

SERVICELUKE

SECHSKANTSCHRAUBE

BUCHSE

BOLZEN

SCHEIBE

GEGENGEWICHT LINKS

FEDERKLEMME

SCHWINGUNGSDÄMPFER

TRANSPORTSICHERUNG

BOLZEN

O-RING

FELGEFUß

VENTIL

NIPPEL

STAUFKAPPE

ZYL. SCHR. M. I.S.K.

FEDERSCHEIBE

MONTAGEPLATTE


MUTTER

STREIFEN

METALLSCHRAUBE

FEDERSCHEIBE

SCHLOß

STREIFEN FÜR SCHLOß


FEDERSCHEIBE



Description:

FRONT AXLE

WHEEL

TYRE

FRONT FRAME

REAR FRAME

REAR AXLE

SERVICEPANEL

HEX BOLT

BUSH

PIN

RING

COUNTERWEIGHT LEFT

SPRING CLIP

VIBRATION ISOLATOR

TRANSPORT LOCK

PIN

O-RING

RIM FOOT

VALVE

NIPPLE

DUST CAP

HEX. SOCKET HEADCAP SCR

SPRING WASHER

MOUNTING PLATE

HEX BOLT

NUT

STRIP

METAL SCREW

SPRING WASHER

LOCK

STRIP FOR LOCK

HEX BOLT

SPRING WASHER


HEX BOLT



FAHRGESTELL

Artikelnummer:


Partnumber:

130.524.074.307

071.025.170.001

081.301.205.251

409.DW.11.01.00

409.DX.12.01.00

130.537.758.302

409.DW.11.50.00

020.004.012.030

409.DW.41.31.00

240.040.105.001

409.031.041.008

409.DW.19.01.00

024.021.030.006

261.004.001.070

409.CF.11.08.00

409.012.028.052

082.002.025.003

083.011.001.012

083.001.001.001

083.021.001.001

083.011.001.001

020.021.008.016

025.011.008.000

409.DW.37.09.00

020.004.012.035

022.101.012.000

409.DW.18.24.00

021.104.004.010

025.011.004.000

390.001.250.425

809.CS.67.23.00

020.004.010.020

025.011.010.000

261.004.005.050

020.001.020.110

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

038

039

040

041

042

043

044

045

046

Aantal:

Anzahl:

Quantity:

40

20

1

1

1

6

6

2

4

Beschrijving:

BORGRING NORD-LOCK M.20

ZESKANTMOER ST.8 M 20

TREKHAAKPEN ROND 40


CONTRAGEWICHT RECHTS WG

ZK.BOUT 8.8 M.20X 70


FLEX.KANTBESCHERM. 6-8MM

AANLASPAUMELLE 100 X 16

2

Beschreibung:

SICHERUNGSRING

MUTTER

BOLZEN

FEDERKLEMME

GEGENGEWICHT RECHTS


FEDERSCHEIBE

SEITENSCHUTZ

TÜRBAND

Description:

LOCK WASHER

NUT

PIN

SPRING CLIP

COUNTERWEIGHT RIGHT

HEX BOLT

SPRING WASHER

SIDE PROTECTION

HINGE PART



FAHRGESTELL



Partnumber:

025.049.001.020

022.001.020.000

409.011.040.135

024.021.035.007

409.DW.19.02.00

020.002.020.070

025.011.020.000

177.101.006.008

029.031.100.016

Pagina 4

WG 18D Pagina 5


Pos:

Pos:

Pos:

001

002

003

004

005

006

007

008

009

Aantal:

Anzahl:

Quantity:

2

1

1

2

2

8

8

8

2

Beschrijving:

AFSTRIJKER 80X 90X10MM

SCHAMEL CPL.

SCHAMELAS

LAGERBUS PAP 80100 P10

TAATSLAGER

BORGRING NORD-LOCK M.20


TAPEIND 8.8 M.20X100

KLEMBLOK CPL.

2

Beschreibung:

ABSTREIFER

SCHEMEL

ACHSE FÜR SCHEMEL

LAGER

LAGER


MUTTER

STIFTSCHRAUBE

KLEMMBLOCK

Description:

WIPER

BOGIE

AXLE FOR BOGIE

STRIPPER

BEARING

LOCK WASHER

NUT

STUD BOLT

CLAMP BLOCK

SCHAMEL - SCHEMEL - BOGIE


FAHRGESTELL



Partnumber:

054.001.080.010

409.DW.14.01.00

409.DW.14.14.00

061.502.080.100

409.CF.14.08.00

025.049.001.020

022.001.020.000

028.001.020.100

409.CF.12.55.00

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

01

02

03

04

05

06

07

08

09

10

11

12

13

14

16

17

Aantal:

Anzahl:

Quantity:

35

1

35

2

1

1

2

1

1

1

1

1

1

1

2

2

Beschrijving:


NIJLOC BORGMOER M.45X3


RUBBER V-RING V- 85 S

KOGELGEWR.LAGER 105X 70

DUBBEL LAGER 110X 70

SMEERNIPPEL 180 G 1/8'

B.Z.PLUG STAAL 1/8'GDR



KLEMRING 70 X 36 MM

KLEMRING ROND 95X 45 MM

DRUKRING ROND 70X 66 MM

BORGPLAAT 110 X 15 MM

KNIKPUNTLAGERDEKSEL

KNIKPUNT LAGERDEKSEL

2

Beschreibung:

KOPFSCHRAUBE

SICHERUNGSMUTTER

FEDERING

GUMMI V-RING

LAGER

LAGER

SCHMIERNNIPPEL

VERSCHLUß M. I.S.K.

BOLZEN

BOLZEN

KLEMMRING

KLEMMRING

DRUCKRING

SICHERUNGSPLATTE

LAGERDECKEL

LAGERDECKEL

Description:

TAP BOLT

PREV. TORQUE NUT

SPRING WASHER

RUBBER V-RING

BEARING

BEARING

GREASE NIPPLE

PLUG W. HEX. SOCKET

PIN

PIN

CLAMP RING

CLAMP RING

PRESSURE RING

SECURING PLATE

BEARING CAP

BEARING CAP

KNIKPUNT - KNICKGELENKPUNKT - PIVOT POINT


FAHRGESTELL



Partnumber:

020.005.010.030

022.102.045.003

025.011.010.000

057.001.085.006

062.014.105.070

062.020.110.070

210.001.120.002

213.014.002.000

409.014.070.185

409.014.070.194

409.032.070.036

409.032.095.045

409.034.070.066

409.051.110.015

409.104.072.001

409.104.087.001

Pagina 8

WG 18D Pagina 9

WG 18D Tekeningnummer: DW-10-00/3 blad 1A

Pos:

Pos:

Pos:

001

002

003

004

005

Aantal:

Anzahl:

Quantity:

1

4

8

8

8

Beschrijving:

BESCHERMBAK T-AS VOOR

BEV.STRIP BESCHERMBAK



SLUITRING STAAL M.10

2

Beschreibung:

SCHUTZGEHÄUSE VORNE

BEFESTIGUNGSBAND


FEDERSCHEIBE

FOLGRING

Description:

PROTECT DISH FRONT

FASTENING STRIP

HEX BOLT

SPRING WASHER

WASHER

ASBESCHERMING VOOR - SCHUTZGEHÄUSE VORNE - PROTECT DISH ASSEM. FRONT


FAHRGESTELL



Partnumber:

409.DW.13.10.00

409.DW.13.11.00

020.004.010.025

025.011.010.000

025.004.010.000

Pagina 10

WG 18D Pagina 11


Pos:

Pos:

Pos:

001

002

003

004

005

006

Aantal:

Anzahl:

Quantity:

1

2

2

6

6

6

Beschrijving:

BESCHERMBAK T-AS ACHTER

BEV.STRIP BESCHERMBAK

BEV.VIERKANT BESCHERMBAK




2

Beschreibung:

SCHUTZGEHÄUSE HINTEN

STRIP SCHUTZGEHÄUSE HINTEN

BEFEST. BLOCK SCHUTZGEHÄUSE


FEDERSCHEIBE

FOLGRING

Description:

PROTECT DISH BEHIND

FASTENING STRIP

FASTENING BLOCK

HEX BOLT

SPRING WASHER

WASHER

ASBESCHERMING ACHTER - SCHUTZGEHÄUSE HINTEN - PROTECT DISH ASSEM. BEHIND


FAHRGESTELL



Partnumber:

409.DW.13.15.00

409.DW.13.16.00

409.DW.13.17.00

020.004.010.025

025.011.010.000

025.004.010.000

Pagina 12

WG 18D Pagina 13


Pos:

Pos:

Pos:

001

002

003

004

005

006

007

Aantal:

Anzahl:

Quantity:

1

1

1

1

20

20

20

Beschrijving:

BESCHERMPL. TRANSM. R.V

BESCHERMPL. TRANSM. L.V

BESCHERMPL. TRANSM. L.A

BESCHERMPL. TRANSM. R.




2

Beschreibung:

SCHÜTZPLATTE.

SCHÜTZPLATTE.

SCHÜTZPLATTE

SCHÜTZPLATTE

FOLGRING

FEDERSCHEIBE


Description:

PROTECTING PLATE




WASHER

SPRING WASHER

HEX BOLT

BESCHERMBAK TRANMISSIE - SCHUTZGEHÄUSE GETRIEBE – PROTECTIVE HOUSING TRANSMISSION


FAHRGESTELL



Partnumber:

409.DW.13.02.00

409.DW.13.01.00

409.DW.13.03.00

409.DW.13.04.00

025.004.010.000

025.011.010.000

020.004.010.025

Pagina 14

WG 18D

HEF- / KIPINSTALLATIE – HEBE- / KIPANLAGE – LIFTING- / TILTING INSTALLATION


Installatie

Laadbak

Combi-bak

Snelwisselaar (luchtbediend)

Installation

Schaufel

Kombi-Schaufel

Schnellwechsler (pneumatisch)

3

3

Installation

Bucket

Combi-bucket


HEF- / KIPINSTALLATIE LIFTING- / TILTING INSTALLATION

HEBE- / KIPANLAGE

1 – 4

5 – 6

7 – 8

9 – 12

WG 18D Pagina 1

WG 18D Tekeningnummer: DW-40-00 blad 1A

Pos:

Pos:

Pos:

001

002

004

005

006

008

009

010

011

012

013

014

015

016

017

018

019

020

021

Aantal:

Anzahl:

Quantity:

4

8

8

8

2

2

12

2

2

4

4

1

8

4

4

2

2

2

2

Beschrijving:



AFSTRIJKER 70X 80X10MM

LAGER PEL 60X 70X 40




PEN + SMEERGROEF 60X130

PEN MET SMEERGROEF

PEN

AFSTANDBUS

HEFARM CPL

BORGRING M36

BORGBUSJE M12

TUIMELDEEL 570MM

TUIMELPLAAT BUITENZIJDE

PARALLELSTANG (ACHTER)

PARALLELSTANG VOOR (700

TUIMELPLAAT BINNENZIJDE

3

Beschreibung:



ABSTREIFER

LAGER

LAGER

LAGER

SCHMIERNIPPEL

BOLZEN

BOLZEN

BOLZEN

BUCHSE

HEBELARM


BUCHSE

HEBEL

HEBEL

PARALLELSTANGE

PARALLELSTANGE

HEBEL

Description:

HEX BOLT

PREV.TORQUE NUT

STRIPPER

BEARING

BEARING

BEARING

GREASE NIPPLE

PIN

PIN

PIN

BUSH

LIFTING ARM

LOCK WASHER

BUSH

LEVER

LEVER

PARALLEL BAR

PARALLEL BAR

LEVER

INSTALLATIE - INSTALLATION - INSTALLATION





Partnumber:

020.004.012.030

022.101.036.000

054.001.070.010

061.201.060.040

061.203.070.080

061.203.070.001

210.001.120.002

242.060.130.001

242.070.160.001

409.015.060.001

409.031.061.062

409.DW.41.40.00

409.DW.41.30.00

409.DW.41.31.00

409.310.570.002

409.311.754.001

409.300.400.004

409.300.700.002

409.311.754.002

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

001

002

003

004

005

006

007

008

010

012

013

014

015

016

017

018

019

020

021

022

023

024

025

026

027

Aantal:

Anzahl:

Quantity:

12

10

6

2

2

2

12

34

12

8

4

2

4

2

12

2

2

2

2

2

4

4

12

10

24

Beschrijving:




BORGSCHIJF VOOR PEN 60MM





RUBBER V-RING V-100.A

RUBBER V-RING V-140.A


LAGER PEL 90X100X 80


LAGER PEL 90X100X100




PEN + SMEERGR. + M16 60X



BORGPLAAT

LAGERFLENS

GEDEELDE FLENS

BORGBUSJE M12


3

Beschreibung:

KOPFSCHRAUBE

KOPFSCHRAUBE

KOPFSCHRAUBE

SICHERUNGSSCHEIBE



FEDERRING

SCHEIBE

GUMMI V-RING

GUMMI V-RING

LAGER

LAGER

LAGER

LAGER

SCHMIERNIPPEL

BOLZEN

BOLZEN

BOLZEN

BOLZEN

BOLZEN

SICHERUNGSPLATTE

LAGERFLANSCH

FLANSCH

SICHERUNGSBUSCHE

KOPFSCHRAUBE

Description:

TAP BOLT

TAP BOLT

TAP BOLT




SPRING WASHER

WASHER

RUBBER V-RING

RUBBER V-RING

BEARING

BEARING

BEARING

BEARING

GREASE NIPPLE

PIN

PIN

PIN

PIN

PIN

PREV. PLATE

BEARINGFLANGE

FLANGE

PREV.BUSH

TAP BOLT

INSTALLATIE - INSTALLATION - INSTALLATION





Partnumber:

020.004.010.025

020.004.012.030

020.004.016.035

023.019.084.001

023.019.100.001

023.019.130.001

025.011.010.000

025.004.012.000

057.002.100.090

057.002.140.105

061.201.070.080

061.201.090.080

061.201.080.045

061.201.090.100

210.001.120.002

242.070.255.001

242.090.255.001

409.015.060.133

409.015.070.133

409.015.090.132

409.051.140.008

409.122.230.044

409.123.230.012

409.DW.41.31.00

020.004.012.035

Pagina 4

WG 18D Pagina 5


Pos:

Pos:

Pos:

001

002

003

004

005

006

007

Aantal:

Anzahl:

Quantity:

2

4

4

2

4

4

2

Beschrijving:

BAKPEN MET SMEERGROEF

BORGBUSJE M12



VULSCHIJF 71MM

VULSCHIJF 71MM 3MMDIK

BAKPEN

3

Beschreibung:

BOLZEN

BUCHSE

KOPFSCHRAUBE

SCHMIERNIPPEL

SCHEIBE

SCHEIBE

BOLZEN

Description:

PIN

BUSH

TAP BOLT

GREASE NIPPLE

WASHER

WASHER

PIN

LAADBAK - SCHAUFEL - BUCKET





Partnumber:

246.070.195.001

409.DW.41.31.00

020.004.012.030

210.001.120.002

023.007.114.002

023.007.114.003

244.070.195.001

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

001

002

003

004

005

006

007

Aantal:

Anzahl:

Quantity:

2

4

4

2

4

4

2

Beschrijving:

BAKPEN MET SMEERGROEF

BORGBUSJE M12





BAKPEN

3

Beschreibung:

BOLZEN

BUCHSE

KOPFSCHRAUBE

SCHMIERNIPPEL

SCHEIBE

SCHEIBE

BOLZEN

Description:

PIN

BUSH

TAP BOLT

GREASE NIPPLE

WASHER

WASHER

PIN

COMBI-BAK - KOMBI-SCHAUFEL - COMBI-BUCKET





Partnumber:

246.070.195.001

409.DW.41.31.00

020.004.012.030

210.001.120.002

023.007.114.002

023.007.114.003

244.070.195.001

Pagina 8

WG 18D Pagina 9


Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

510

511

512

514

516

517

518

519

520

521

522

523

524

525

526

527

528

529

530

531

532

534

535

537

538

539

Aantal:

Anzahl:

Quantity:

1

2

2

1

4

2

4

8

12

1

1

1

4

1

1

1

2

7

7

1

2

2

2

2

2

1

1

2

4

4

4

4

4

2

3

Beschrijving:

MONTAGEBORD WG18D

PEN MET SMEERGR. (SNELW.

PEN MET SMEERGR. (SNELW.

VERGRENDELING KPL

GLACIERLAGER SNELWISSEL.

ROL MET GELEIDING (70)


ZK.BOUT 8.8 M.10X 40


LUCHTCILINDER 80-25 SLA

ACHTERSCHARNIER MP2-80

ACHTERSCHARNIER MP4-80


PEN V.VERGRENDELING KPL.

KLEMOOR LUCHTCILINDER

GAFFEL M20X1,5 - 20 ISO

B.KOPP. 8- 1/4'GDR ND250

2S-RING L 8MM

WARTELMOER L 8MM

PREC. BUIS LG=120 MM

R.KOPP. 8- 1/4'GDR ND250

STEKER SNELKOPP. 1/4"GDR

HUIS SNELKOPP. 1/4"GDR

KNIEKOPP.L. 8- 1/4' GDR

SLANG PILOT 1/4"X3200

PREC. BUIS LG=230 MM

BESCHERMING LUCHTCILINDE

SET KAPPEN BEUGEL 12 MM





BORGBUSJE M12

R.SCHOTKOPP.L 8MM PN315

INSTEEKHULS 8 MM

3

Beschreibung:

MONTAGESCHILD

BOLZEN

BOLZEN

SPERRUNG

LAGER

LAGER

SCHEIBE


FEDERSCHEIBE

LUFTZYLINDER

SCHARNIER

SCHARNIER

MUTTER

BOLZEN

KLEMMOHR

GABEL

BANJOKUPPLUNG

RING

MUTTER

RORH

KUPPLUNG

STECKER

GEHAUSE

KUPPLUNG

SCHLAUCH

RORH

SCHUTZ

LEITUNGKLEMME



SCHMIERNIPPEL


BUCHSE

SCHEIDEKUPPLUNG

EINSTECKHÜLSE

Description:

MOUNTING BOARD

PIN

PIN

INTERLOCKING

BEARING

BEARING

WASHER

HEX BOLT

SPRING WASHER

AIRCYLINDER

HINGE

HINGE

NUT

PIN

FICTION EAR

FORK

BANJO COUPLING

WASHER

NUT

TUBE

COUPLING

PLUG

CASING

OUPLING

HOSE

TUBE

PROTECTING

PIPE CLAMP

METAL SCREW

HEX BOLT

GREASE NIPPLE

HEX BOLT

BUSH

PARITION COUPLING

CASE

SNELWISSELAAR (LUCHTBEDIEND) - SCHNELLWECHSLER (PNEUMATISCH) - QUICK CHANGER (PNEUMATIC)





Partnumber:

409.461.184.001

242.070.230.002

242.070.230.001

409.CO.44.16.00

409.465.018.001

409.DH.44.10.00

023.007.114.002

020.001.010.040

025.011.010.000

350.108.408.001

350.108.902.201

350.108.902.401

022.001.010.000

409.463.018.003

409.DW.44.12.00

350.108.901.201

045.004.008.004

Z01.48.05.008

Z01.49.00.008

757.008.015.120

041.004.008.004

048.999.001.204

048.999.001.104

042.005.008.004

03A04I06K06.320

757.008.015.230

409.DW.44.11.00

250.021.002.012

021.104.006.020

020.004.010.020

210.001.120.002

020.004.012.030

409.DW.41.31.00

046.000.008.008

049.200.001.008

Pagina 10

WG 18D Pagina 11


Pos:

Pos:

Pos:

540

541

542

543

544

545

546

547

548

549

550

551

552

553

Aantal:

Anzahl:

Quantity:

1

3

3

3

3

1

0,750

1,500

3,500

2

8

4

1

1

Beschrijving:

MAGNEET 24V DC

BANJOBOUT 1/8' GDR

BANJOKOPP. 8-1/8'GDR KST



STUURVENTIEL 5/2

KUNSTSTOFLEIDING 8X1,0



AANSLAG



PEN SNELWISSELAAR (KORT)

PEN SNELWISSELAAR (LANG)

3

Beschreibung:

T-KUPPLUNG

BANJOSCHRAUBE

BANJOKUPPLUNG


FEDERSCHEIBE

VENTIL

LEITUNG

LEITUNG

LEITUNG

ANSCHLAG

FOLGRING

SCHEIBE

BOLZEN

BOLZEN

Description:

T-COUPLING

BANJOBOLT

BANJO COUPLING

METAL SCREW

SPRING WASHER

VALVE

PIPE

PIPE

PIPE

STOP

WASHER

WASHER

PIN

PIN

SNELWISSELAAR (LUCHTBEDIEND) - SCHNELLWECHSLER (PNEUMATICSH) - QUICK CHANGER (PNEUMATIC)





Partnumber:

356.208.811.101

045.065.002.008

045.010.008.002

021.104.004.030

025.011.004.000

356.208.515.001

034.002.008.010

034.002.008.010

034.002.008.010

409.DW.44.10.00

025.004.010.000

023.007.114.003

409.468.018.001

409.464.018.001

Pagina 12

WG 18D

CARROSSERIE EN TANKS – KARROSSERIE UND BEHÄLTER – COACHWORK AND TANKS



Tanks


Stoel

Cabine


Bekleding cabine


Stickers (zwart bio)


Behälter


Stuhl

Fahrerhaus

Kantzylinder



Aufkleber (schwarz bio)

4

4


Tanks

Bonnet links

Chair

Cabin

Cantcylinder



Stickers (black bio)

CARROSSERIE EN TANKS COACHWORK AND TANKS

KARROSSERIE UND BEHÄLTER

1 – 2

3 – 6

7 – 10

11 – 12

13 – 20

21 – 22

23 – 24

25 – 26

27 – 28

WG 18D Pagina 1


Pos:

Pos:

Pos:

801

802

803

804

805

806

807

808

809

810

811

812

813

814

815

816

817

818

819

820

822

823

824

825

826

827

828

829

830

831

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

2

1

1

8

2

2

8

12

44

12

16

32

20

53

40

40

20

45

2

2

4

1

1

8

Beschrijving:

ACHTERSPATBORD LINKS KPL

ACHTERSPATBORD RECHTS KP

VOORSPATBORD LINKS KPL.

VOORSPATBORD RECHTS KPL.

OPSTAP LINKS CPL.

OPSTAP RECHTS CPL

STEUN VOORSPATBORD L+R

KOPLAMPSTEUN LINKS KPL.

KOPLAMPSTEUN RECHTS KPL.

ZK.BOUT 8.8 M.12X 50

HANDGREEP ACHTER

SPARTBORDVERSTERKING ACH










CARROSSERIERING M 11 X 3

SIER-MOERKAP M12


ZK.BOUT 8.8 M. 8X 55

NIJLOC BORGMOER M. 8

AFDICHTSTOP D=28.6


AANSLAGRUBBER 38655

KALEI-MOER M12

4

Beschreibung:

hinten kotflÜgel links

hinten kotflÜgel R.

VORKOTFLÜGEL LINKS

VORKOTFLÜGEL LINKS

AUFTRITT LINKS

AUFTRITT RECHTS

KOTFLÜGELSTÜTZE L+R

STÜTZE SCHEINWERFER L

STÜTZE SCHEINWERFER R


HANDGRIFF

KOTFLÜGEL VERSTÄRKUNG





SCHEIBE

SCHEIBE

FEDERSCHEIBE

FEDERSCHEIBE

MUTTER

SCHEIBE

ZIERHAUBE

ZIERHAUBE



KAPPE


ANSCHLAG

MUTTER

Description:

REAR MUDGUARD LEFT

REAR MUDGUARD RIGHT

FRONT MUDGUARD LEFT

FRONT MUDGUARD RIGHT

STEP LEFT

STEP RIGHT

MUDGUARD SUPPORT L+R

SUPPORT HEADLIGHT L

SUPPORT HEADLIGHT R

HEX BOLT

HANDGRIP

MUDGUARD STIFFENING

HEX BOLT

HEX BOLT

HEX BOLT

HEX BOLT

WASHER

WASHER

SPRING WASHER

SPRING WASHER

NUT

WASHER

NUT COVER

NUT COVER

HEX BOLT

SECURING NUT

COVER

HEX BOLT

STOP

NUT

SPATBORDEN EN OPSTAP – KOTFLÜGEL UND AUFTRITT – MUDGUARDS AND STEP





Partnumber:

409.DW.18.05.00

409.DW.18.06.00

409.DW.18.01.00

409.DW.18.02.00

409.DW.18.50.00

409.DW.18.51.00

409.DW.18.75.00

409.DW.18.65.00

409.DW.18.70.00

020.001.012.050

409.DW.18.83.00

409.DW.18.80.00

020.004.012.020

020.004.012.030

020.004.010.025

020.004.010.030

025.004.012.000

025.004.010.000

025.011.012.000

025.011.010.000

022.001.010.000

025.007.011.035

022.205.012.000

022.205.010.000

020.001.008.055

022.101.008.000

Z01.60.00.286

020.004.010.015

262.040.503.555

022.320.012.000

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

512

513

514

515

516

517

518

519

520

521

522

523

524

525

526

527

528

529

530

531

532

533

534

535

536

Aantal:

Anzahl:

Quantity:

1

1

1

1

4

4

4

1

1

1

1

6

6

4

4

1

1

1

1

1

2

1

1

1

1

1

4

1

1

1

1

1

1

1

Beschrijving:

HYDRAULIEKTANK WG18D

ALUMINIUM DEKSEL 285 MM

RUBBERRING 285X235X 2,0

INSERTFILTER AGB-3V-390


SLUITRING STAAL HV M.12

TAPEIND 8.8 M.12X 30

ZK.TAPBOUT 8.8 M. 5X 10

BONDED SEAL M. 5

O-RING 132,95X 3,53 252

DEKSEL ROND 185 X 8 MM





PEILGLAS TEMP HOH 76 MM

PEILGLAS HOH 76 MM

R.KOPP.42-11/2"GDR PN160


TRSLKL.22- 3/4"GDR 5BAR

R.KOPP.22- 3/4"GDR PN160

R.KOPP.18- 3/4'GDR ND160

KNIEKOPP. L 18MM ND160

2S-RING L 18MM




LEKLEIDING CPL.

L.KOPP. L 8MM PN315


AFTAPPLUG M.30 X 1,5

FILTER 40-10S S-340167

ALUM. RING 31,9X26,3X2,0

ELEMENT TXW8A-GDL10

4

Beschreibung:

HYDRAULIK BEHÄLTER

DECKEL

GUMMI RING

FILTER

MUTTER

SCHEIBE

STIFTSCHRAUBE


BONDED SEAL

O-RING

DECKEL


FEDERRING


SCHEIBE

SCHAUGLASS

SCHAUGLASS

KUPPLUNG

KUPPLUNG

RÜCKSCHLAGVENTIL

KUPPLUNG

KUPPLUNG

KNIEKUPPLUNG

RING

ÜBERWURFMUTTER

KNIEKUPPLUNG

KUPPLUNG

ROHR

L.KUPPLING

KUPPLUNG

ABLAßVERSCHLUß

FILTER

RING

ELEMENT

Description:

HYDRAULIC TANK

COVER

RUBBER RING

FILTER

NUT

WASHER

STUD BOLT

HEX BOLT

BONDED SEAL

O-RING

COVER

HEX BOLT

SPRING WASHER

HEX BOLT

WASHER

GAUGE GLASS

GAUGE GLASS

COUPLING

COUPLING

NON-RETURN VALVE

COUPLING

COUPLING

ELBOW COUPLING

RING

CAP NUT


COUPLING

TUBE

L COUPLING

COUPLING

DRAIN PLUG

FILTER

RING

ELEMENT

TANKS – BEHÄLTER – TANKS





Partnumber:

409.DW.53.01.00

019.101.285.002

051.052.235.002

121.000.001.390

022.001.012.000

025.006.012.000

028.001.012.030

020.004.005.010

025.041.005.000

052.003.132.035

409.101.185.008

020.004.010.025

025.011.010.000

020.004.016.025

025.006.016.000

101.002.076.001

101.001.076.001

041.004.042.024

041.004.035.020

094.331.122.129

041.004.022.012

041.004.018.012

042.030.018.018

Z01.48.05.018

Z01.49.00.018

042.030.008.008

041.004.008.004

409.178.181.132

044.030.008.008

045.004.008.004

213.182.230.150

121.000.011.002

051.011.026.020

122.213.310.390

Pagina 4

WG 18D Pagina 5

WG 18D Tekeningnummer: DW-50-00/3 blad 1B

Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

512

513

514

515

516

517

518

519

520

521

522

523

524

525

526

527

528

529

530

531

532

533

534

535

536

Aantal:

Anzahl:

Quantity:

2

1

1

1

4

4

4

1

1

1

1

6

6

4

4

1

1

1

1

1

2

1

1

1

1

1

4

1

1

1

1

1

1

1

Beschrijving:

HYDRAULIEKTANK CPL.

ALUMINIUM DEKSEL 285 MM

O-RING 221,6 X 7,0

INSERTFILTER AGB-3V-390






O-RING 132,95X 3,53 252






PEILGLAS TEMP HOH 76 MM

PEILGLAS HOH 76 MM















FILTER 40-10S S-340167

ALUM. RING 31,9X26,3X2,0

ELEMENT TXW8A-GDL10

4

Beschreibung:

hYDRAULIK BEHÄLTER

DECKEL

O-RING

FILTER

MUTTER

SCHEIBE

STIFTSCHRAUBE


BONDED SEAL

O-RING

DECKEL


FEDERRING


SCHEIBE

SCHAUGLASS

SCHAUGLASS

KUPPLUNG

KUPPLUNG


KUPPLUNG

KUPPLUNG

KLIEKUPPLUNG

RING


KNIEKUPPLUNG

KUPPLUNG

ROHR

L.KOPPLUNG

KUPPLUNG

ABLAßVERSCHLUß

FILTER

RING

ELEMENT

Description:

HYDRAULIC TANK

COVER

O-RING

FILTER

NUT

WASHER

STUD BOLT

HEX BOLT

BONDED SEAL

O-RING

COVER

HEX BOLT

SPRING WASHER

HEX BOLT

WASHER

GAUGE GLASS

GAUGE GLASS

COUPLING

COUPLING


COUPLING

COUPLING


RING

CAP NUT


COUPLING

TUBE

L.COUPLING

COUPLING

DRAIN PLUG

FILTER

RING

ELEMENT

TANKS – BEHÄLTER – TANKS





Partnumber:

409.DW.53.01.00

019.101.285.003

052.002.221.070

121.000.001.390

022.001.012.000

025.006.012.000

028.001.012.030

020.004.005.010

025.041.005.000

052.003.132.035

409.101.185.008

020.004.010.025

025.011.010.000

020.004.016.025

025.006.016.000

101.002.076.001

101.001.076.001

041.004.042.024

041.004.035.020

094.331.122.129

041.004.022.012

041.004.018.012

042.030.018.018

Z01.48.05.018

Z01.49.00.018

042.030.008.008

041.004.008.004

409.178.181.132

044.030.008.008

045.004.008.004

213.182.230.150

121.000.011.002

051.011.026.020

122.213.310.390

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

217

219

220

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

2

2

2

2,900

3,250

4,600

4

1

2

1

1

1

7

2

4

4

4

2

2

22

12

2

6

4

4

8

8

8

2

14

Beschrijving:

MOTORKAP KPL

COULISSENHOUDER BOVEN WG

COULISSENHOUDER ACHTER

GASVEER 14-600-1300-25

HOEKLIJN V. GASVEERBEVES

FLEXIBLE KAPTREKKER

HANDGREEP D-SERIES

SCHARNIER ACHTERFRAME

AFDICHTRUBBER 1-3,5 MM


DEURRUBBER 1-4 MM

LAGERBUS PAP 2020 P10

STEENWOLPLAAT 458X270






ZK.BOUT 8.8 M.20X160

ZK.BOUT 8.8 M.12X 45









B.Z.K.BOUT 8.8 M. 6X 20


SLUITRING STAAL M. 6


SLUITRING KVP D9021A M6



4

Beschreibung:

MOTORHAUBE

KULISSEN HALTER OBEN

KULISSEN HALTER HINTEN

GASFEDER

WINKELSTAHL

FLEXIBEL RIEGEL

HANDGRIFF

SCHARNIER

ABDCHTUNGSGUMMI

ABDCHTUNGSGUMMI

TÜRGUMMI STREIFEN

LAGERBÜCHSE

MINERALFASERPLATTE








FEDERSCHEIBE

SCHEIBE


SCHEIBE

FEDERSCHEIBE

MUTTER

FEDERSCHEIBE

STIFTSCHRAUBE

ZYLINDERSCHRAUBE

MUTTER

SCHEIBE

FEDERSCHEIBE

SCHEIBE


SCHEIBE

Description:

BONNET

LINK HOLDER ABOVE

LINK HOLDER BACK

GAS DAMPER

ANGLE STEEL

FLEXIBLE DRAW LATCH

HANDLE

HINGE

SEAL RUBBER STRIP

SEAL RUBBER STRIP

DOOR RUBBER STRIP

BEARING

ROCK WOOL PLATE






HEX BOLT

HEX BOLT

SPRING WASHER

WASHER

SECURING NUT

WASHER

SPRING WASHER

NUT

SPRING WASHER

STUD BOLT

HEX SOCKET HEADCAP SCREW

NUT

WASHER

SPRING WASHER

WASHER

HEX BOLT

WASHER

MOTORKAP COULISSEN – MOTORHAUBE KULISSEN – BONNET LINKS





Partnumber:

409.DW.62.25.00

409.DW.62.10.00

409.DW.62.11.00

024.1001300.250

409.DW.62.14.00

395.006.001.001

397.003.001.001

409.DW.62.01.00

177.001.001.000

177.001.004.000

177.002.001.000

061.502.020.020

170.205.458.270

170.205.818.270

170.205.710.270

170.210.458.270

170.210.710.270

170.210.818.270

020.001.020.160

020.001.012.045

025.011.012.000

025.004.012.000

022.101.020.000

025.004.020.000

025.011.010.000

022.001.010.000

025.011.008.000

028.001.010.020

020.021.006.020

022.001.006.000

025.004.006.000

025.011.006.000

025.003.001.006

020.004.010.030

025.004.010.000

Pagina 8

WG 18D Pagina 9


Pos:

Pos:

Pos:

239

240

241

242

245

246

247

248

249

Aantal:

Anzahl:

Quantity:

10

4

10

10

1

1

1

1

2

Beschrijving:


B.Z.K.BOUT 8.8 M. 6X 10



ZIJPANEEL GVK LINKS

ZIJPANEEL GVK RECHTS

MOTORKAPSLUITING INCL. A

LIP VOOR MOTORKAPSLUITIN


4

Beschreibung:

ZIERHAUBE



SCHEIBE

SEITENPLATTE

SEITENPLATTE

MOTORHAUBE.SCHLIEßUNG

AUSGUß

MUTTER

Description:

NUT COVER

HEX SOCKET HEADCAP SCR

HEX BOLT

RING

SIDE PLATE

SIDE PLATE

BONNET FASTENER

LIP

NUT

MOTORKAP COULISSEN – MOTORHAUBE KULISSEN – BONNET LINKS





Partnumber:

022.205.010.000

020.021.006.010

020.004.010.025

025.007.011.035

409.DW62SP03.00

409.DW62SP04.00

390.015.002.001

409.DW.62.30.00

022.001.008.000

Pagina 10

WG 18D Pagina 11


Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

518

Aantal:

Anzahl:

Quantity:

1

4

4

4

1

1

1

1

1

1

1

1

1

1

1

1

1

Beschrijving:

STOEL MECH.GEV. KAB 524P




RUGHOES T4 GRIJS STOF

RUGVULLING T4

KNOP LENDESTEUN

ZITHOES T4 GRIJS STOF

ZITVULLING T4

BESCHERMKAP LINKS

VINGERPROTECTIE KANTELV.

VINGERPROTECTIE VERING

SCHOKBREKER VOOR KAB 524

KNOP RUGBEDIENING

KNOP GEWICHTSINSTEL. 52

ROLGORDEL KAB524P

BEDIEN. CONSOLE RECHTS+B

4

Beschreibung:

STUHL


FEDERSCHEIBE

MUTTER

VERKLEIDUNG RÜCKEN

SCHAUM RÜCKEN

KNOPF

SITZÜBERZUG

SITZFLÄCHE

SCHUTZKAPPE

SCHUTZE

SCHUTZE

STOßDÄMPFER

KNOPF

KNOPF

GÜRTELSATZ

KONSOLE

Description:

STOEL – STUHL – CHAIR

CHAIR

HEX BOLT

SPRING WASHER

NUT

FACING BACK

FOAM BACK

KNOB

SEAT COATING

SEAT

PROTECTIVE CAP

PROTECTION

PROTECTION

SHOCK ABSORBER

KNOB

KNOB

BELT SET

CONSOLE





Partnumber:

183.200.100.001

020.004.008.016

025.011.008.000

022.001.008.000

183.200.110.006

183.200.110.009

183.200.110.017

183.200.110.005

183.200.110.008

183.200.110.016

183.200.110.015

183.200.110.014

183.200.110.011

183.200.110.013

183.200.110.012

183.200.110.018

183.200.110.020

Pagina 12

WG 18D Pagina 13


Pos:

Pos:

Pos:

601

602

603

604

605

606

607

608

609

610

611

612

613

614

615

616

617

618

619

620

621

622

623

624

625

626

627

628

630

631

632

633

634

636

637

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

1

1

1

1

5,500

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

0,300

1

1

1

9

9

1

3

Beschrijving:

KABINE LASSAMENSTELLING

DEUR LINKS CPL.

VOORRUIT MIDDEN GELAAGD

VOORRUIT LINKS

VOORRUIT RECHTS

DEURRUIT

SCHUIFRAAM LINKS/RECHTS

ACHTERRUIT RECHTS

ACHTERRUIT LINKS

ACHTERRUIT MIDDEN

RUITRUBBERKADER T.B.V. D


KAP DEURSTIJL RECHTS VOO

KAP DEURSTIJL RECHTS ACH

KAP DEURSTIJL LINKS VOOR

KAP DEURSTIJL LINKS ACHT

HEMELBEKLEDING MIDDEN

HEMELBEKLEDING VOOR

DASHBOARD RECHTS

DASHBOARD VOOR

KAP VOOR RUITEWISSERMOTO

ACHTERPLAAT MET LUIKJE

DEURPANEEL

LUCHTFILTERKAP KPL.

DAK KABINE KPL

KAP VOOR AIRCO-UNIT

LUCHTFILTER

ABSORBEL S20 PU

PREC. BUIS LG= 10 MM


ZK.BOUT 8.8 M. 6X 45



JASHAAK KUNSTSTOF


4

Beschreibung:

FAHRERHAUS

TÜR COMPLETT L.

FRONTSCHEIBE

SEITENSCHEIBE VORNE L.

SEITENSCHEIBE VORNE R.

TÜRSCHEIBE

SCHIEBEFENSTER

SEITENSCHEIBE HINTEN R.

SEITENSCHEIBE HINTEN L.

HINTENSCHEIBE

SCHEIBE GUMMI

TÜR GUMMI

KAPPE TÜRSÄULE R. VORNE

KAPPE TÜRSÄULE R. HINTEN

KAPPE TÜRSÄULE L. VORNE

KAPPE TÜRSÄULE L. HINTEN

DECKE VERKLEIDUNG MITTE

DECKE VERKLEIDUNG VORNE

ARMATURENBRETT RECHTS

ARMATURENBRETT VORNE

KAPPE FÜR WISHERMOTOR

HINTEN WAND

TÜRVERKLEIDUNG

LUFTFILTERKAPPE

DECKE

KAPPE FÜR AIRCO-UNIT

LUFTFILTER


ROHR

ROHR

SECHSKANTSCRAUBE

FEDERSCHEIBE

SCHEIBE

KLEIDERHAKEN


Description:

CABINE – FAHRERHAUS – CABIN

DRIVER’S CAB

DOOR COMPLTE L.

FRONT WINDOW

SIDE WINDOW FRONT L.

SIDE WINDOW FRONT R.

DOOR WINDOW

SLIDING WINDOW

SIDE WINDOW REAR R.

SIDE WINDOW REAR L.

REAR WINDOW

DOOR RUBBER

DOOR RUBBER

COVER FOR DOORPOST R. FRONT

COVER FOR DOORPOST R. REAR

COVER FOR DOORPOST L. FRONT

COVER FOR DOORPOST L. REAR

COVERING FOR CEILING MIDDLE

COVERING FOR CEILING FRONT

DASHBOARD RIGHT

DASHBOARD FRONT

COVER FOR WIPER MOTOR

REAR PANEL

DOOR PANEL

AIR FILTER COVER

ROOF

COVER FOR AIRCO-UNIT

AIR FILTER


PIPE

PIPE

HEX BOLT

SPRING WASHER

WASHER

CLOTHING HOOK

METALSCREW





Partnumber:

409.DW.66.01.00

409.DW.66.25.00

160.700.000.001

160.700.000.002

160.700.000.003

160.700.000.004

160.900.006.001

160.700.000.007

160.700.000.006

160.700.000.005

161.005.002.001

177.002.001.000

385.001.002.002

385.001.002.004

385.001.002.001

385.001.002.003

385.001.001.001

385.001.001.002

385.001.001.004

385.001.001.003

385.001.001.006

385.001.001.007

385.001.001.008

409.DW66SP50.00

409.DW66SP10.00

385.001.001.005

121.000.050.010

170.011.140.100

757.022.020.010

757.012.020.023

020.001.006.045

025.011.006.000

025.004.006.000

182.000.002.001

021.104.005.016

Pagina 14

WG 18D Pagina 15


Pos:

Pos:

Pos:

638

639

640

641

642

643

644

645

646

647

648

649

650

651

652

653

654

655

656

657

658

659

660

661

662

664

666

667

668

669

670

671

673

674

675

Aantal:

Anzahl:

Quantity:

1

2

16

1

2

2

1

1

1,500

2

1

1

1

1

1

0,300

4

4

2

1

4

2

12

1

1

1

4

4

8

4

1

1

6

1

1

Beschrijving:

BINNENSPIEGEL MET STEUN

HANDGREEP LG= 300 MM


ZONNESCHERM ZW 562.A1.51


HOEKSTUKJE

SPROEIKOP 3-VOUDIG

SPROEIKOP 9X2,5 4-VOUDIG

GUMMI-SLANG

SLANGKLEM 12X4MM LG=120

SLANGKLEM 9X3MM LG=150

WISSERARM PAR.SET 680MM

WISSERARM LG = 350

WISBLAD LG = 450

WISBLAD LG = 800

BINNENKABEL 1,5MM OP ROL

PL.K.METAALSCHR. M6 X 25


SCHROEFNIPPEL 8 X 9 MM

STRIPJE VOOR SLOT




DEURHANDGREEP

STRIPJE VOOR SLOT

DEURVANGER 90 GRADEN

ULTRABUS KABINE 60 SHORE

BORGPEN KABINE


VLEUGELSCHROEF DIN 316

KAP KABINERUBBERS LI KPL

KAP KABINERUBBERS RE KPL

PLAATSCHROEF VERZ.KK 2.9

KLITTEBAND 25 MM

DASHBOARDSLOT MET LIP 23

4

Beschreibung:

DRINNENSPIEGEL

HANDGRIFF


MARKISE

FEDERSCHEIBE

ECKSTUCK

SPRÜHDÜSE

SPRÜHDÜSE

GUMMI SCHLUACH

SCHLAUCHSCHELLE


SCHEIBENWISHER

SCHEIBENWISHER

SCHEIBENWISHERBLAD

SCHEIBENWISHERBLAD

DRINNENKABEL


MUTTER

NIPPEL


METALSCHRAUBE

MUTTER

FEDERSCHEIBE

HANDGRIFF


TÜRVERRIEGLUNG


SCHERUNGSTIFT

FEDERKLEMME

FLÜGELSCHRAUBE

KAPPE

KAPPE

BLECHSCHRAUBE

KLETTBAND

SCHLOß

Description:

INSIDE MIRROR

HANDLE

METALSCREW

SUNBLIND

SPRING WASHER

CORNER PIECE

SPRINKLEHEAD

SPRINKLEHEAD

RUBBER HOSE

HOSE CLAMP

HOSE CLAMP

WIPER

WIPER

WIPER BLADE

WIPER BLADE

INNER CABLE

METAL SCREW

NUT

NIPPLE


METAL SCREW

NUT

SPRING WASHER

HANDLE


DOOR FASTENING


LOCKING PIN

SPRING CLIP

WING SCREW

COVER

COVER

SHEET METAL SCREW

VELCRO

LOCK






Partnumber:

182.002.001.002

182.005.003.001

021.104.006.020

185.010.001.003

025.011.005.000

189.002.002.002

189.002.001.002

189.002.001.003

189.004.002.001

189.005.001.001

189.005.001.002

180.002.001.680

180.002.002.350

180.004.001.450

180.004.001.800

191.100.015.000

021.114.006.025

022.001.006.000

210.550.008.009

809.CS.66.94.00

021.104.004.016

022.001.004.000

025.011.004.000

390.020.005.001

809.CS.66.57.00

409.DW.66.95.00

261.004.106.004

409.DW.66.90.00

024.021.025.005

022.510.008.030

409.DW.67.20.00

409.DW.67.21.00

027.003.029.130

179.300.001.002

390.015.001.001

Pagina 16

WG 18D Pagina 17


Pos:

Pos:

Pos:

676

677

678

679

680

681

682

683

684

685

686

687

688

689

690

691

692

693

694

695

696

697

698

699

700

701

702

703

704

705

706

707

708

709

709

Aantal:

Anzahl:

Quantity:

1

1

1

1

7

8

10

8

1

1

1

19

11

4

4

4

4

6

4

2

1

1

1

1

1

1

6

8

8

1

2

1

2

1

1

Beschrijving:

SLOTPEN

SLOTPENPLAATJE

VEILIGHEIDSBEUGEL SLOTPE

STEUN ZWAAILICHT





SCHARNIER ONDER (MALE)

SCHARNIER BOVEN (MALE)

B.Z.K.BOUT 8.8 M. 8X 10



ZK.BOUT 8.8 M. 8X 50

BL.GEL.BUIS LG= 22 MM

B.Z.K.BOUT 8.8 M.10X 25





MONTAGEPL. RUITENSPROEIE

PIJPKLEM MET RUBBER 45 M

KAP ORBITROL

HANDGREEP+SPIEGELSTEUN L

HANDGREEP+SPIEGELSTEUN R

MONTAGESTEUN DASHBOARD

SIER-MOERKAP M 6

SIER-MOERKAP M 8


DEKSEL STEKKERDOORVOER

BUITENSPIEGEL

MONTAGEPLAAT BIJRIJDERST


GASVEER 08-200-485- 100N

MONTAGESTEUN ZWAAILAMP

4

Beschreibung:

SCHLOßSTIFT

SCHLOßSTIFT BLECH

SICHERUNGSBUGEL

RUNDUM-KENNLEUCHTSTÜTZE



FEDERSCHEIBE

SCHEIBE

SCHARNIER

SCHARNIER


FEDERSCHEIBE

SCHEIBE


ROHR



MUTTER



MONT.PL.SCHEIBENWASH. BEH.

ROHRKLAMMER

KAPPE

HANDGRIFF+SPIEGELSTÜTZE L.

HANDGRIFF+SPIEGELSTÜTZE R.

MONTAGESTÜTZE

ZIERHAUBE

ZIERHAUBE

ZIERHAUBE

DECKEL

AUßENSPIEGEL

MONT.PL. BEIFAHRERSTUHL


GASDÄMPFER

RUNDUM-KENNLEUCHTSTÜTZE

Description:

LOCKPIN

LOCKPIN PLATE

SAFETY BRACE

WARNING LAMP SUPPORT

HEX BOLT

HEX BOLT

SPRING WASHER

WASHER

HINGE

HINGE

HEX SOCKET HEAD CAP SCREW

SPRING WASHER

WASHER

HEX BOLT

PIPE


HEX BOLT

NUT

HEX BOLT

HEX BOLT

ASSY PL. WINSCR.WASH.TANK

HOSE CLAMP

COVER

HANDGRIP+MIRRORSUPPORT L.

HANDGRIP+MIRRORSUPPORT R.

MOUNTING SUPPORT

DECORATIVE CAP



COVER

OUTSIDE MIRROR

ASSY PL. PASSENGER CHAIR

HEX BOLT

GAS DAMPER

WARNINGLAMP SUPPORT






Partnumber:

390.020.003.001

390.020.010.001

390.020.011.001

409.042.601.001

020.004.006.025

020.004.010.020

025.011.010.000

025.004.010.000

409.DW.66.32.00

409.DW.66.85.00

020.021.008.010

025.011.008.000

025.004.008.000

020.001.008.050

760.016.020.022

020.021.010.025

020.004.008.016

022.001.008.000

020.004.008.025

020.004.008.020

409.DW.66.44.00

253.000.045.000

409.DW.66.55.00

409.DW.66.75.00

409.DW.66.80.00

409.DW.66.83.00

022.205.006.000

022.205.008.000

022.205.010.000

409.DW.66.62.00

182.003.006.001

409.DW66SP20.00

020.004.010.025

024.101.485.200

184.001.001.001

Pagina 18

WG 18D Pagina 19


Pos:

Pos:

Pos:

712

713

715

716

717

718

719

720

730

731

732

Aantal:

Anzahl:

Quantity:

3

2

0,180

16,50

2

1

1

4

1

4

6

Beschrijving:




PVC-SLANG

TERUGSLAGVENTIEL

ZITKUSSEN WL CAB+GARNITU

RUGLEUNING WL KABINE

STRIP MET GAT ZIE 809.DM



SLUITRING KVP D9021A M6

4

Beschreibung:


METALLSCRAUBE

GUMMI

PVC SCHLAUCH


SITZKISSEN

RÜCKENLEHNE

SCHEIBE

SCHEIBE

SCHEIBE

SCHEIBE

Description:

HEX BOLT

METAL SCREW

RUBBER

PVC HOSE


HASSOCK

BACK SUPPORT

WASHER

WASHER

WASHER

SCHEIBE






Partnumber:

020.004.006.016

021.104.005.030

177.001.001.000

189.004.001.001

189.003.001.001

183.000.002.007

183.000.002.006

409.DM.67.62.00

025.004.005.000

025.007.008.030

025.003.001.006

Pagina 20

WG 18D Pagina 21


Pos:

Pos:

Pos:

601

602

603

604

605

606

607

609

610

611

612

613

614

615

Aantal:

Anzahl:

Quantity:

1

2

1

2

2

1

2

1

1

1

1

1

0,300

2

Beschrijving:

CILINDER 32-20 SLAG 330

PL.KOPS.B.Z. 8.8 M10X 20

MONTAGEPLAAT HANDPOMP



HANDPOMP 4 CC

SLANG PREN 857/1SC 1/4"

POMPHANDLE GRIJS LG=600

ZK.BOUT 8.8 M.16X 70


ZK.BOUT 8.8 M.20X 70


FLEX.KANTBESCHERM. 6-8MM

KALEI-MOER M10

4

Beschreibung:

ZYLINDER

PLATTKOPF SCHRAUBE

MONTAGEPLATTE HANDPUMPE


FEDERSCHEIBE

HANDPUMPE

SCHLAUCH

HANDPUMPE HEFT





SEITENSCHUTZ

MUTTER

Description:

CYLINDER

FLAT HEAD BOLT

ASSY PLATE HAND PUMP

HEX BOLT

SPRING WASHER

HAND PUMP

HOSE

HAND PUMP LEVER

HEX BOLT

SECURING NUT

HEX BOLT

SECURING NUT

SIDE PROTECTION

NUT

KANTELCILINDER – KANTZYLINDER – CANTCYLINDER





Partnumber:

320.014.001.001

021.111.010.020

409.DW.66.93.00

020.004.010.030

025.011.010.000

320.014.005.001

03F04R05R05.105

320.014.010.001

020.001.016.070

022.101.016.000

020.001.020.070

022.101.020.000

177.101.006.008

022.320.010.000

Pagina 22

WG 18D Pagina 23


Pos:

Pos:

Pos:

801

802

803

804

805

806

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

Beschrijving:

BEKLEDING ONDER KAB. REC

BEKLEDING ONDER KAB. MID

BEKLEDING ONDER KAB. LIN

BEKLEDING VOORIN KAB. RE

BEKLEDING VOORIN KAB. LI

VLOERMAT KANTELKABINE GR

4

Beschreibung:

VERKLEIDUNG UNTEN RECHTS

VERKLEIDUNG UNTEN MITTE

VERKLEIDUNG UNTEN LINKS

VERKLEIDUNG VORNE RECHTS

VERKLEIDUNG VORNE LINKS

FUßBODENBELAG

Description:

COVERING UNDER RIGHT

COVERING UNDER MIDDLE

COVERING UNDER LEFT

COVERING FRONT RIGHT

COVERING FRONT LEFT

FLOOR COVERING

BEKLEDING KABINE – VERKLEIDUNG FAHRERHAUS – UPHOLSTERY CABIN





Partnumber:

409.DW.68.07.00

409.DW.68.09.00

409.DW.68.08.00

409.DW.68.06.00

409.DW.68.05.00

409.DW.68.01.00

Pagina 24

WG 18D Pagina 25


Pos:

Pos:

Pos:

901

902

903

904

905

906

907

908

909

910

911

912

913

914

915

916

917

918

921

922

923

925

Aantal:

Anzahl:

Quantity:

1

4

2

2

1

2

1

1

2

2

3

2

1

1

1

1

1

1

1

1

1

1

Beschrijving:

STICKER 'W' H=9 CM GEEL

STICKER'WERKLUST"55CM ZW

PICTOGRAM SET GEVAAR

STICKER 250kPa/2,5bar GL

STICKER ZEKERINGPRINT D-

STICKER LASTCOMPENSATOR

STICKER MACH.OPSCHRIFTEN

LUCHTFILTER INSTR. DONAL

MACH.DEC. 2100 X 150 MM

STICKER WG18D 41X7 ZWAR

MACH.DEC. 1200 X 45 MM R


STICKER GELUID LPA 75

NIVEAU-STICKER TOPTANK

STICKER VULPROCEDURE WG4

WAARSCHUWING HEFSYSTEEM

CE STICKER

SMEERSCHEMA WG 18D CUMM.

STICKER'WERKLUST'55CM GL

STICKER GELUID LWA 103

PICTOGRAM BAKBEDIENING D

WAARSCHUWING HOOFDZEKERI

4

Beschreibung:

AUFKLEBER ‘W’

AUFKLEBER ‘WERKLUST’

PIKTOGRAM SATZ

AUFKLEBER 250kPa/2,5bar

AUFKLEBER SICHERUNGSKAS

AUFKLEBER‘LASTCOMPENS.’

AUFKLEBER

LUFTFILTER INSTRUKTION

MASCHINE DEKORATION

AUFKLEBER WG18D


AUFKLEBER 200KpA

AUFKLEBER LPA 75

AUFKLEBER NIVEAU T.T.

AUFKLEBER FÜLL PROC.

WARNUNG HEBE SYSTEEM

CE AUKLEBER

SCHMIERPLAN


AUFKLEBER LWA 103

PIKTOGRAM SCHAUFEL BED.

WARNUNG HAUPTSICHERUNG

Description:

STICKER ‘W’

STICKER ‘WERKLUST’

PICTOGRAM SET

STICKER 250kPa/2,5bar

STICKER FUSE BOX

STICKER ‘LASTCOMPENS.’

STICKER

AIRFILTER INSTRUCTION

MACHINE DECORATION

STICKER WG18D

MACHINE DECORATOIN

STICKER 200kPA

STICKER LPA 75

STICKER LEVEL TOPTANK

STICKER CHARGING PROC.

WARNING LIFTING SYSTEM

CE STICKER

LUBRICATION CHART


STICKER LWA 103

PICTOGRAM SHOVEL OPERA

WARNING MAINFUSE

STICKERS (ZWART ) – AUFKLEBER (SCHWARZ) – STICKERS (BLACK)





Partnumber:

301.009.001.002

301.010.001.055

301.006.001.004

301.008.003.250

301.051.184.001

301.004.035.005

301.011.033.025

301.005.309.002

301.087.210.015

301.184.041.001

301.087.120.045

301.008.003.200

301.003.002.075

301.012.000.005

301.012.000.004

301.007.002.003

301.006.001.005

301.615.184.101

301.010.002.055

301.003.001.103

301.006.001.006

301.007.002.001

Pagina 26

WG 18D Pagina 27


Pos:

Pos:

Pos:

901

902

903

904

905

906

907

908

909

910

911

912

913

914

915

916

917

918

921

922

923

925

Aantal:

Anzahl:

Quantity:

1

4

2

2

1

2

1

1

2

2

3

2

1

1

1

1

1

1

1

1

1

1

Beschrijving:

STICKER 'W' H=9 CM GEEL

STICKER'WERKLUST"55CM ZW

PICTOGRAM SET GEVAAR


STICKER ZEKERINGPRINT D-

STICKER LASTCOMPENSATOR

STICKER MACH.OPSCHRIFTEN

LUCHTFILTER INSTR. DONAL

MACH.DEC. 2100 X 150 MM

STICKER WG18D 41X7 ZWAR

MACH.DEC. 1200 X 45 MM R


STICKER GELUID LPA 75

NIVEAU-STICKER TOPTANK

STICKER VULPROCEDURE WG4

WAARSCHUWING HEFSYSTEEM

CE STICKER

SMEERSCH. BIO WG18D CUM.

STICKER'WERKLUST'55CM GL

STICKER GELUID LWA 103

PICTOGRAM BAKBEDIENING D

WAARSCHUWING HOOFDZEKERI

4

Beschreibung:

AUFKLEBER ‘W’

AUKLEBER ‘WERKLUST’

PIKTOGRAM SATZ

AUFKLEBER 250 kPa/2,5bar

AUFKLEBER SICHERUNGSKAST

AUFKLEBER ‘LASTCOMPENS.’

AUFKLEBER

LUFTFILTER INSTRUKTION


AUFKLEBER WG18D


AUFKLEBER 200kPa

AUFKLEBER LPA75

AUFKLEBER NIVEAU T.T.

AUFKLEBER FÜLL PROC.

WARNUNG HEBE SYSTEEM

CE AUKLEBER

SCHMIERPLAN


AUFKLEBER LWA 103

PIKTOGRAM SCHAUFEL BED.

WARNUNG HAUPTSICHERUNG

Description:

STICKER ‘W’


PICTOGRAM SET

STICKER 250kPa/2,5bar

STICKER FUSE BOX

STICKER ‘LASTCOMPENS.’

STICKER

AIRFILTER INSTRUCTION

MACHINE DECORATION

STICKER WG18D

MACHINE DECORATOIN

STICKER kPa200

STICKER LPA75

STICKER LEVEL TOPTANK

STICKER CHARGING PROC.

WARNING LIFTING SYSTEM

CE STICKER

LUBRICATION CHART


STICKER LWA 103

PICTOGRAM SHOVEL OPERA

WARNING MAINFUSE

STICKERS (ZWART BIO) – AUFKLEBER (SCHWARZ BIO) – STICKERS (BLACK BIO)





Partnumber:

301.009.001.002

301.010.001.055

301.006.001.004

301.008.003.250

301.051.184.001

301.004.035.005

301.011.033.025

301.005.309.002

301.087.210.015

301.184.041.001

301.087.120.045

301.008.003.200

301.003.002.075

301.012.000.005

301.012.000.004

301.007.002.003

301.006.001.005

301.615.184.201

301.010.002.055

301.003.001.103

301.006.001.006

301.007.002.001

Pagina 28

WG 18D

AANDRIJVING – ANTRIEB – DRIVE SECTION




Brandst.bed. + handbediening

Transmissie

Tussenassen





Uitlaat

Luchtinlaat


Kraftstoffpumpebedienung

Kraftst.bed. + Handbedienung

Getriebe

Gelenkwellen

Kühlung Getriebe

Kühlung Motor ausg. Behalter

Kühlung Motor / Küh


Auspuff

Lufteinlaß

5

5



Fuel pump cont. + hand control

Transmission


Cooling transmission

Cooling motor recovery tank

Cooling motor / rad

Fuel pipes

Exhaust

Air inlet

AANDRIJVING DRIVE SECTION

ANTRIEB

1 – 4

5 – 6

7 – 8

9 – 10

11 – 12

13 – 14

15 – 18

19 – 20

21 – 22

23 – 24

25 – 26

WG 18D Pagina 1

WG 18D Tekeningnummer: DX-30-00/1 blad 1A

Pos:

Pos:

Pos:

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

Aantal:

Anzahl:

Quantity:

1

1

8

17

1

1

1

3

3

1

1

6

12

6

4

2

1

2

1

1

2

1

6

6

1

1

1

4

2

1

1

1

1

1

3

Beschrijving:

MOTORSTEUN (VLIEGW.RE.)

MOTORSTEUNVLIEGWIELZIJDE



SLANG 100R 1AT 1/4'X 900

LEIRING ROND 600X85

WINDTUNNEL CPL.



MONTAGESTEUN AIRCOCOMPR.

LEIRINGSTEUN BOVEN






HITTESCHILD 6BT(A)5,9C


STEUN LEIR.L.ONDER WG18C

LUCHTDROGER EENKAMER


VERB.KOPP. L 18MM ND160



KNIEKOPP.18-M.22X1,5 VSS

DRUKRING VOOR M.22X1,5

RUBBERRING VOOR M.22X1,5



TRSLKL.0,85BAR 8MM PB250


R.VERL.KOPP. 8- 6 ND250

P.NIPP. 6- 1/8'NPT PN315

LEIDING LUCHTDR. LI CPL


5

Beschreibung:

MOTORSTÜTZE

MOTORSTÜTZE


FEDERSCHEIBE

SCHLAUCH

FÜRUNGSRING

WINDTUNNEL


FEDERSCHEIBE

GRUNDPLATTE

FÜRUNGSRINGSTÜTZE OBEN


FEDERSCHEIBE



LEITUNGKLEMME

HITZESCHILD


FÜRUNGSRINGSTÜTZE UNTER

LUFTTROCKNER


VERB.KUPPLUNG

RING


KNIEKUPPLUNG

DRUCKRING

GUMMIRING


LEITUNGKLEMME

RUCKFLUßSPERRE

KNIEKUPPLUNG

ÜBERGANGSVERBINDUNG

NIPPEL

BY-PASSLEITUNG

KNIEKUPPLUNG

Description:

ENGINE SUPPORT


HEX BOLT

SPRING WASHER

HOSE

GUIDE RING

WIND TUNNEL

HEX BOLT

SPRING WASHER

BASE PLATE

GUIDERING SUPPORT ABOVE

HEX BOLT

SPRING WASHER

HEX BOLT

METAL SCREW

CAP FOR BRACE

HEAT SCHIELD

HEX BOLT

GUIDERING SUPPORT BELOW

AIR-DRYER

HEX BOLT

CONNECTION COUPLING

RING

CAP NUT


PRESSURE RING

RUBBER RING

METAL SCREW

CAP FOR BRACE

CHECK VALVE


REDUCED COUPLING

NIPPLE

BY-PASS PIPE


MOTOR MET LUCHTDROGER – MOTOR MIT LUFTTROCKNER – ENGINE WITH AIR-DRYER


ANTRIEB



Partnumber:

409.041.301.064

409.041.301.054

020.004.012.035

025.011.012.000

03C04I06I06.090

409.359.600.001

409.DX.34.01.00

020.004.010.030

025.011.010.000

409.CH.72.01.00

409.041.205.017

020.004.008.020

025.011.008.000

020.004.008.025

021.104.006.025

250.021.003.018

809.CH.31.11.00

020.004.010.020

409.041.205.015

352.002.001.001

020.004.012.025

040.000.018.018

Z01.48.05.018

Z01.49.00.018

042.107.018.022

051.100.022.000

051.051.022.000

021.104.006.040

250.021.004.025

094.311.008.002

042.030.008.008

041.010.008.006

047.002.006.002

409.CH.31.15.00

042.030.018.018

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

136

137

138

139

140

141

142

143

144

145

146

147

148

149

151

152

153

157

158

159

160

161

163

164

165

166

Aantal:

Anzahl:

Quantity:

1

1,380

2,100

1

4

6

1

4

1

2

1

1

1

1

8

1

1

1

1

1

1

1

3

1

1

1

Beschrijving:

R.KOPP.18- 1/2'NPT ND160



VNTLTR 594 9 4ZR 30 25,4

ZK.BOUT 8.8 M.10X110

BORGRING NORD.LOCK M.10

MOTORSTEUN (DISTR. ZIJDE

ZK.BOUT 8.8 M.12X100

ZK.MOER M22X1,5 VOSS

LASPLAAT GR 04 NORMAFIX

LEIDING LUCHTDR COMPR RE

STEUN LEIR.R.ONDER WG18C

MOTOR 6BT 5.9-C 110KW

FLEX.KOPP. 3K030.152.126

BZK BOUT 12.9 UNC3/8X 32

VERL.NIPP. 1/2'-1/4'NPTF

MEETAANSLUITING


LUCHTDROGERSTEUN

MEETAANSLUITNIPPEL

AFTAPPLUG M.18 X 1.5

DROOGFILTER WABCO

ZK.TAPB. 8.8 M12X1,5X35

STEUN LUCHTDROGERLEIDING

R.KOPP.18-M.22X1,5 VOSS


5

Beschreibung:

KUPPLUNG

GUMMIDICHTUNG

GUMMISTREIFEN TÜR

VENTILATOR

SECHKANTSCHRAUBE


MOTOR STÜTZE


MUTTER

GRUNDPLATTE

LEITUNG LUFTTROCKNER

FÜRUNGSRINGSTÜTZE UNTER

MOTOR 6BTA 5.9-C

GEWEBEGELENK


NIPPEL

MEßANSCHLUßNIPPEL


LUFTTROCKNERSTÜTZE


ABLAßSCHRAUBE

FILTER


STÜTZE LUFTTROCKNERL.

KUPPLUNG

EINSTECKHULZE

Description:

COUPLING

RUBBER STRIP

RUBBER STRIP DOOR

FAN

HEX BOLT

SERURING RING


HEX BOLT

NUT

BASE PLATE

PIPE AIR-DRYER

GUIDERING SUPPORT BELOW

ENGINE 6BTA 5.9-C

FLEXIBLE COUPLING

HEXSOCKET HEAD CAP SCREW

NIPPLE

MEASURECONNECT NIPPLE


AIR-DRYER SUPPORT


DRAIN PLUG

FILTER

HEX BOLT

SUPPORT AIR-DRYER PIPE

COUPLING

INSERTING COVER

MOTOR MET LUCHTDROGER – MOTOR MIT LUFTTROCKNER – ENGINE WITH AIR-DRYER


ANTRIEB



Partnumber:

041.002.018.008

177.001.001.000

177.002.001.000

292.011.594.253

020.001.010.110

025.049.001.010

409.041.301.065

020.001.012.100

022.018.022.150

250.024.101.004

409.179.353.102

409.041.205.016

150.004.059.202

134.002.230.003

020.073.006.032

047.209.008.004

359.001.001.000

359.001.001.000

409.CH.31.13.00

809.DM.16.05.00

213.182.218.150

122.054.000.202

020.003.012.035

409.CH.31.17.00

041.107.018.022

049.200.001.018

Pagina 4

WG 18D Pagina 5


Pos:

Pos:

Pos:

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

Aantal:

Anzahl:

Quantity:

2

3

5

1

1

1

1

1

2

1

3

3

1

2

2

2

Beschrijving:




BRANDSTOFPOMPHANDEL


GASKABELSTEUN

GASKABEL MORSE LG.2700



GASPEDAAL MORSE 205720

ZK.BOUT 8.8 M. 6X 45


KOGELGEWRICHT M 6 X M 6

ZK.TAPB. 8.8 M12X1,5X25



5

Beschreibung:


FEDERSCHEIBE

SCHEIBE

KRAFTSTOFFPUMPEHEBEL

MUTTER

GASKABEL STÜTZE

GASKABEL

KLEMME


GASPEDAL


ROHR

KUGELGELENK

KOPFSCHRAUBE

FEDERSCHEIBE

SCHEIBE

Description:

BOLT

SPRING WASHER

WASHER

FUEL PUMP HANDLE

NUT

GAS CABLE SUPPORT

GAS CABLE

CLAMP

METAL SCREW

GAS PEDAL

BOLT

TUBE

BALL JOINT

TAP BOLT

SPRING WASHER

WASHER

BRANDSTOFPOMPBEDIENING – KRAFTSTOFFPUMPBEDIENUNG – FUEL PUMP CONTROL


ANTRIEB



Partnumber:

020.004.006.016

025.011.006.000

025.004.006.000

809.CT.31.15.00

022.001.006.000

809.CV.31.10.00

191.001.270.000

250.021.002.012

021.104.006.020

191.000.001.000

020.001.006.045

757.012.015.022

064.043.006.006

020.003.012.025

025.011.012.000

025.004.012.000

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

Aantal:

Anzahl:

Quantity:

2

3

5

1

1

1

1

1

2

1

3

3

1

2

2

2

1

Beschrijving:




BRANDSTOFPOMPHANDEL


GASKABELSTEUN

GASKABEL MORSE LG.2700



GASPEDAAL VOOR HANDGAS

ZK.BOUT 8.8 M. 6X 45


KOGELGEWRICHT M 6 X M 6

ZK.TAPB. 8.8 M12X1,5X25



HANDGASSET FIJNINSTEL.

5

Beschreibung:


FEDERRING

SCHEIBE

KRAFTSTOFFPUMPEHEBEL

MUTTER

GAKABEL STÜTZE

GASKABEL

KLEMME


GASPEDAL


ROHR

KUGELGELENK


FEDERRING

SCHEIBE

HANDGAS FEINEINSTELLUNG

Description:

HEX BOLT

SPRING WASHER

WASHER

FUEL PUMP HANDLE

NUT

GAS CABLE SUPPORT

GAS CABLE

CLAMP

METAL SCREW

GAS PEDAL

HEX BOLT

TUBE

BALL JOINT

HEX BOLT

SPRING WASHER

WASHER

HAND GAS FINE ADJUSTMENT


ANTRIEB



Partnumber:

020.004.006.016

025.011.006.000

025.004.006.000

809.CT.31.15.00

022.001.006.000

809.CV.31.10.00

191.001.270.000

250.021.002.012

021.104.006.020

191.000.001.003

020.001.006.045

757.012.015.022

064.043.006.006

020.003.012.025

025.011.012.000

025.004.012.000

191.005.000.001

BRANDSTOFPOMPBEDIENING + HANDBEDIENING – KRAFTSTOFFPUMPBEDIENUNG + HANDBEDIENUNG – FUEL PUMP CONTROL + HAND CONTROL

Pagina 8

WG 18D Pagina 9


Pos:

Pos:

Pos:

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

217

218

219

221

222

223

224

225

227

228

229

230

231

232

Aantal:

Anzahl:

Quantity:

1

1

2

1

3

1

1

1

1

4

5

4

4

4

1

1

1

1

1

1

6

2

2

4

1

1

2

2

2

Beschrijving:

TRANSMISSIESTEUN ONDER

TRANSMISSIESTEUN BOVEN


ZK.BOUT 8.8 M. 8X 55



STUURPOMP 45 CM3

HEFPOMP 71CM3

TRANSMISSIE 4-WG 160

ZK.BOUT 8.8 M.16X110



ONDERSCHIJF R.D. 7718007



PRIOR.VENTIEL OLS 80 7

STEUN PRIORITEITSVENTIEL

PEILSTOK CPL

PAKKING

VULLEIDING TRANSMISSIE


TANDVEERRING STAAL M 16

B.Z.K.BOUT 8.8 M.10X 35



O-RING SAE-B 104 X 3,0


ZK.BOUT 8.8 M.10X 50


5

Beschreibung:

GETRIEBE STÜTZE UNTER

GETRIEBE STÜTZE OBEN

FEDERSCHEIBE


FEDERSCHEIBE

MUTTER

HYDRAULIKPUMPE

HYDRAULIKPUMPE

GETRIEBE


FEDERSCHEIBE


UNTERSCHEIBE



PRIORITÄTSVENTIL

STÜTZE PR.VENTIL

PEILSTOCK

PACKUNG

AUFFÜLLROHR


SPANNSCHEIBE


FEDERSCHEIBE


O-RING



MUTTER

Description:

TRANSM. SUPPORT BELOW

TRANSM. SUPPORT ABOVE

SPRING WASHER

HEX BOLT

SPRING WASHER

NUT

HYDRAULIC PUMP

HYDRAULIC PUMP

TRANSMISSION

HEX BOLT

SPRING WASHER

HEX BOLT

WASHER

SECURING NUT

HEX BOLT

PRIORITY VALVE

SUPPORT PR. VALVE

DIPSTICK

GASKET

FILLER PIPE TRANSMISSION

HEX BOLT

SPRING WASHER


SPRING WASHER

DRAIN PLUG

O-RING

HEX BOLT

HEX BOLT

NUT

TRANSMISSIE – GETRIEBE – TRANSMISSION


ANTRIEB



Partnumber:

409.042.001.023

409.042.001.024

025.011.010.000

020.001.008.055

025.011.008.000

022.001.008.000

320.316.045.102

320.316.071.102

140.211.160.401

020.001.016.110

025.011.020.000

020.004.020.040

261.101.002.001

022.101.016.000

020.004.020.030

361.305.361.082

409.DW.32.30.00

409.381.541.000

141.4642.331216

409.180.028.003

020.004.016.040

025.002.016.000

020.021.010.035

025.011.016.000

213.182.238.150

141.0634.313179

020.004.008.025

020.001.010.050

022.001.010.000

Pagina 10

WG 18D Pagina 11


Pos:

Pos:

Pos:

301

302

303

304

305

306

307

308

309

310

311

Aantal:

Anzahl:

Quantity:

1

1

1

12

24

4

16

4

4

4

4

Beschrijving:

TUSSENAS 150/150 LG. 137







ZK.BOUT 8.8 M.12X 45

ZK.BOUT 8.8 M.10X 40



5

Beschreibung:

ANTRIEBWELLE

ANTRIEBWELLE

ANTRIEBWELLE




MUTTER



MUTTER


Description:

SHAFT

SHAFT

SHAFT

LOCK WASHER

LOCH WASHER

HEX BOLT

NUT

HEX BOLT

HEX BOLT

NUT

HEX BOLT

TUSSENASSEN – GELENKWELLEN – INTERMEDIATE SHAFTS


ANTRIEB



Partnumber:

131.816.544.001

131.815.144.003

131.814.133.101

025.049.001.010

025.049.001.012

020.004.012.045

022.001.012.000

020.001.012.045

020.001.010.040

022.001.010.000

020.004.010.030

Pagina 12

WG 18D Pagina 13


Pos:

Pos:

Pos:

401

402

403

404

405

406

407

408

409

410

411

412

415

416

417

418

Aantal:

Anzahl:

Quantity:

1

1

2

3

2

2

2

2

1

1

1

2

1

1

1

1

Beschrijving:

VERLOOP G1"BI-G1'BU LG=8

VERLOOP G1"BI-G1"BU LG=1

R.KOPP.28-1" GDR PN160

KNIEKOPP. L 28MM PN160

T.KOPP. L 28MM PN160

R.KOPP.28-15/16"UN PN160



TRSLKL. 3,0BAR 28MM PB10

TRSLKL. 0,2BAR 28MM PB10


KOP.RING 33X39X2MM

SLANG 100R 1AT 1" X 27

SLANG 100R 1AT 1" X 19

SLANG 100R 1AT 1" X 7

SLANG 100R 1AT 1" X 5

5

Beschreibung:

REDUZIERUNG

REDUZIERUNG

KUPPLUNG

KNIEKUPPLUNG

KUPPLUNG

KUPPLUNG

RING




ROHR

SCHEIBE

SCHLAUCH

SCHLAUCH

SCHLAUCH

SCHLAUCH

Description:

REDUCTION

REDUCTION

COUPLING


COUPLING

COUPLING

RING

CAP NUT



TUBE

WASHER

HOSE

HOSE

HOSE

HOSE

KOELING TRANSMISSIE – KÜHLUNG GETRIEBE – COOLINGTRANSMISSION


ANTRIEB



Partnumber:

409.DW.32.25.00

409.DW.32.26.00

041.004.028.016

042.030.028.028

044.031.028.028

041.008.028.021

Z01.48.05.028

Z01.49.00.028

094.311.028.005

094.311.028.000

757.028.020.082

051.001.033.039

03C16I28K28.270

03C16I28K28.190

03C16I28K28.070

03C16I28K28.053

Pagina 14

WG 18D Pagina 15


Pos:

Pos:

Pos:

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

418

420

421

422

425

426

427

428

429

430

431

432

433

434

435

436

437

438

Aantal:

Anzahl:

Quantity:

1

1

1

1

2

1

1

0,550

1,100

2

2

1

2

2

1

2

1

1

2

2

2

4

4

4

4

2

2

2

6

18

2

10

10

2

0,270

Beschrijving:

COMBIKOELER

DICHTE DOP

RECOVERYTANK

RADIATEURDOP 0,5 BAR

RADIATEURSTEUN WG18D

RADIATEURSLANG BOVEN

ZUIGSLANG MET MAKE-UP

BRANDSTOFSL 3106-4 6,4MM

PVC SLANG TRANSP. INW 8

SLANGKLEM 50- 70/13 ZKS


SLANGKLEM 16- 25/ 9 ZKS

PIJPKLEM MET RUBBER 10MM

PIJPKLEM Z. RUBB. 30 MM


INSCHUIFKOPP 1/4'NPTF-04

AFTAPPLUG G 1/4"

PEILGLAS G1"

CILINDR.BUFFER C 45 SH

CILINDR.BUFFER B 45 SH

DUBBEL-U-ELEMENT 60 SH














BRANDSTOFSLANG 8.0 MM

5

Beschreibung:

KOMBI KÜHLER

KAPPE

AUSGANGSBEHALTERN

KÜHLERKAPPE

KÜHLUNGSSTÜTZE

KÜHLERCHLAUCH OBEN

SAUGSCHLAUCH

KRAFTSTOFFSCHLAUCH

PVC SCHLAUCH




RORHKLAMMER MIT GUMMI

ROHRKLAMMER

NIPPEL

KUPPLUNG


SCHAUGLAS



DOPPEL U-ELEMENT


FOLGRING

FEDERSCHEIBE

FOLGRING





FEDERSCHEIBE


FOLGRING




Description:

COMBI COOLER

CAP

RECOVERY TANK

RADIATOR CAP

RADIATOR SUPPORT

RADIATOR HOSE ABOVE

SUCTION HOSE

MOTOR GAS HOSE

PVC HOSE

HOSE CLAMP

HOSE CLAMP

HOSE CLAMP

PIPE VICE WITH RUBBER

PIPE VICE

NIPPLE

COUPLING

DRAIN PLUG

WATER GAUGE



DOUBLE U-ELEMENT

HEX BOLT

WASHER

SPRING WASHER

WASHER

HEX BOLT

HEX BOLT

HEX BOLT

HEX BOLT

SPRING WASHER

HEX BOLT

WASHER

HEX BOLT

HOSE CLAMP


KOELING MOTOR RECOVERY TANK – KÜLUNG MOT. AUSGANGS BEHALTERN – COOLING ENGINE RECOVERY TANK


ANTRIEB



Partnumber:

291.102.001.002

287.002.002.001

409.DX.34.15.00

287.002.001.001

409.041.801.033

031.015.045.003

031.015.058.005

032.001.064.000

035.001.008.000

252.006.050.070

252.006.040.060

252.001.016.025

254.000.010.000

254.001.030.000

047.209.008.004

047.555.004.004

213.182.100.004

101.003.016.000

261.004.102.045

261.004.103.045

261.004.202.060

020.004.016.030

025.006.016.000

025.011.012.000

025.004.012.000

022.001.012.000

020.004.012.020

020.004.012.025

020.004.008.012

025.011.008.000

020.004.008.025

025.004.008.000

020.004.008.020

252.001.008.016

032.002.080.000

Pagina 16

WG 18D Pagina 17


Pos:

Pos:

Pos:

440

441

442

443

444

445

Aantal:

Anzahl:

Quantity:

2

2

2

2

0,700

1

Beschrijving:




PIJPEIND 10 57290-10-06



5

Beschreibung:

KUPPLUNG

RING


ROHREND


KNIEKUPPLUNG

Description:

COUPLING

RING

CAP NUT

PIPE SECTION



KOELING MOTOR RECOVERY TANK – KÜLUNG MOT. AUSGANGS BEHALTERN – COOLING ENGINE RECOVERY TANK


ANTRIEB



Partnumber:

041.004.010.004

Z01.48.05.010

Z01.49.00.010

047.501.010.006

032.001.095.000

042.030.010.010

Pagina 18

WG 18D Pagina 19

WG 18D Tekeningnummer: DX-30-00/4 blad 2B

Pos:

Pos:

Pos:

401

402

405

406

407

408

409

410

411

412

413

414

415

416

417

420

421

422

425

426

427

428

429

430

431

432

433

434

435

436

Aantal:

Anzahl:

Quantity:

1

1

2

1

1

0,600

1,100

2

2

1

2

2

1

2

1

2

2

2

4

4

4

4

2

2

2

4

16

2

10

10

Beschrijving:

COMBIKOELER WG18D INCL.

RADIATEURDOP 0,5 BAR

RADIATEURSTEUN WG18D

RADIATEURSLANG BOVEN

ZUIGSLANG MET MAKE-UP






PIJPKLEM MET RUBBER 10MM

PIJPKLEM Z. RUBB. 30 MM


INSCHUIFKOPP 1/4'NPTF-04

AFTAPPLUG G 1/4"

CILINDR.BUFFER C 45 SH

CILINDR.BUFFER B 45 SH

DUBBEL-U-ELEMENT 60 SH













5

Beschreibung:

KOMBI KÜHLER

KÜHLERKAPPE

KÜHLERSTÜTZE

KÜHLERSCHLAUCH OBEN

SAUGSCHLAUCH


PVC SCHLAUCH




RORHKLAMMER

ROHRKLAMMER

NIPPEL

KUPPLUNG




DOPPEL U-ELEMENT


FOLGRING

FEDERSCHEIBE

FOLGRING





FEDERSCHEIBE


FOLGRING


Description:

COMBI COOLER

RADIATOR CAP

RADIATOR SUPPORT

RADIATOR HOSE ABOVE

SUCTION HOSE


PVC HOSE

HOSE CLAMP

HOSE CLAMP

HOSE CLAMP

PIPE VICE

PIPE VICE

NIPPLE

COUPLING

DRAIN PLUG



DOUBLE U-ELEMENT

HEX BOLT

WASHER

SPRING WASHER

WASHER

HEX BOLT

HEX BOLT

HEX BOLT

HEX BOLT

SPRING WASHER

HEX BOLT

WASHER

HEX BOLT

KOELING MOTOR / RADIATEUR – KÜLUNG MOT. / KÜH – COOLING ENGINE / RAD.


ANTRIEB



Partnumber:

291.102.001.002

287.002.001.001

409.041.801.033

031.015.045.003

031.015.058.005

032.001.064.000

035.001.008.000

252.006.050.070

252.006.040.060

252.001.016.025

254.000.010.000

254.001.030.000

047.209.008.004

047.555.004.004

213.182.100.004

261.004.102.045

261.004.103.045

261.004.202.060

020.004.016.030

025.006.016.000

025.011.012.000

025.004.012.000

022.001.012.000

020.004.012.020

020.004.012.025

020.004.008.012

025.011.008.000

020.004.008.025

025.004.008.000

020.004.008.020

Pagina 20

WG 18D Pagina 21


Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

517

518

519

520

521

522

523

524

527

529

Aantal:

Anzahl:

Quantity:

5

5

1

6

6

1

2

2

2

1

1

2,870

1

1

6

6

1

1

1

1

1

2

2

2

1

4

Beschrijving:



BUISVLOTTER 54 LG=372.5M



B.KOPP.10- 1/4'GDR ND250



PIJPEIND 10 57290-10-06

DEKSEL

O-RING 304,39X 3,53 278


BI.ZESK.PLUG ST. M30X1,5




O-RING 132,95X 3,53 252


ZESK.PLUG STAAL 3/4'GDR

FILTER MESSING 80 MM

TANKD.BE-ONTL.SLOT 80 MM



SLANGPILAAR 6 - M18

BR.STOF GROFFILTER.5079


5

Beschreibung:


BONDED SEAL

ROHR VLOTTER


FEDERSCHEIBE

KUPPLUNG


RING

ROHREND

DECKEL

O-RING

KRAFTSTOFSCHLAUCH

VERSCHLUß M. I.S.K.

DECKEL


FEDERSCHEIBE

O-RING

KUPPLUNG

VERSCHLUß

FILTER

TANKVERSCHLUß


RING

SCHLAUCH SÄULE

GROBFILTER


Description:

HEX BOLT

BONDED SEAL

TUBE FLOAT

HEX BOLT

SPRING WASHER

COUPLING

CAP NUT

RING

PIPE SECTION

COVER

O-RING


PLUG W. HEX SOCKET

COVER

HEX BOLT

SPRING WASHER

O-RING

COUPLING

PLUG W. HEX SOCKET

FILTER

TANK COVER

CAP NUT

RING

HOSE PILLAR

COARSEFILTER

HOSE CLAMP

BRANDSTOFLEIDINGEN – KRAFSTOFFLEITUNGEN – FUEL PIPES


ANTRIEB



Partnumber:

020.004.005.015

025.041.005.000

112.006.003.001

020.004.012.030

025.011.012.000

045.004.010.004

Z01.49.00.010

Z01.48.05.010

047.501.010.006

409.DW.12.52.00

052.003.304.035

032.001.095.000

213.028.030.150

409.101.185.008

020.004.010.025

025.011.010.000

052.003.132.035

041.004.010.004

213.024.012.000

123.008.080.120

123.009.080.002

Z01.49.00.012

Z01.48.05.012

255.006.006.018

121.003.005.079

252.001.008.016

Pagina 22

WG 18D Pagina 23


Pos:

Pos:

Pos:

801

802

803

804

805

806

807

808

809

810

Aantal:

Anzahl:

Quantity:

1

1

1

2

2

1

1

1

4

4

Beschrijving:

UITLAATVENTURI WG18D

LEIDINGKLEM PIJP 99 MM.

ABSORPTIEDEMPER WG18D



UITLAATKLEM

FLEXIBEL UITLAATST.WG18D

LEIDINGKLEM PIJP 75 MM.



5

Beschreibung:

AUSPUFFVENTURI

ROHRKLAMME

DÄMPFER



AUSPUFF KLAMME

FLEXIBEL AUSPUFF

ROHRKLAMME


FEDERSCHEIBE

Description:

EXHAUST

PIPECLAMP

SILENCER

HEX BOLT

SECURING RING

EXHAUST CLAMP

FLEXIBLE EXHAUST

PIPECLAMP

HEX BOLT

SPRING WASHER

UITLAAT – AUSPUFF – EXHAUST


ANTRIEB



Partnumber:

409.415.101.001

251.040.250.299

409.DX.38.01.00

020.004.010.020

025.049.001.010

159.003.903.652

409.418.076.003

251.040.250.275

020.004.012.025

025.011.012.000

Pagina 24

WG 18D Pagina 25


Pos:

Pos:

Pos:

901

902

903

904

905

906

907

908

909

911

912

913

914

915

916

917

918

919

920

Aantal:

Anzahl:

Quantity:

1

1

1

2

1

6

5

5

1

1

1

4

2

1

1

1

1

1

1

Beschrijving:

LUCHTFILTER ELB 12-026

LUCHTFILTERPIJP KPL.

VOORFILTER PLH00-1308






EJECTOR SLANG 32MM LG=10

FILTERELEMENT P77-152

FILTERELEMENT P77-067


MONTAGEBAND AAH00-0349

SLANGKLEM SUPER 140-148


LUCHTINLAATSL.+ZUIGL.COM


INDICATOR REX77-0050


5

Beschreibung:

LUFTFILTER

LUFTFILTER ROHR

VORFILTER



FOLGRING

FEDERSCHEIDE


SCHLAUCH

FILTERELEMENT

FILTERELEMENT


MONTAGEBAND



LUFTEINLAß SCHLAUCH


INDIKATOR


Description:

CLEANER

CLEANER PIPE

PRECLEANER

HOSE CLAMP

HEX BOLT

WASHER

SPRING WASHER

HEX BOLT

HOSE

FILTER ELEMENT

FILTER ELEMENT

HEX BOLT

ASSEMBLY CONVEYOR

HOSE CLAMP

HOSE CLAMP

AIR INPUT HOSE

HOSE CLAMP

FILTER INDICATOR

HOSE CLAMB

LUCHTINLAAT – LUFTEINLAß – AIR INPUT


ANTRIEB



Partnumber:

121.101.205.120

409.DX.39.02.00

125.550.004.101

252.006.040.060

020.004.010.030

025.004.010.000

025.011.010.000

022.001.010.000

121.101.532.000

121.000.057.101

121.000.057.102

020.004.010.025

125.550.002.003

252.005.140.148

252.005.113.121

031.022.102.004

252.006.020.032

124.002.001.004

252.005.131.139

Pagina 26

WG 18D

HYDRAULISCHE INSTALLATIE – HYDRAULIKANLAGE – HYDRAULIC INSTALLATION


Besturing

Pers- en retourleiding


Zuig- en lekleiding

Hydrauliek






Smeersysteem

Hefcilinder

Kipcilinder

Stuurcilinder

Lenkanlage

Druck- und Rückleitung

Prioritätsventil

Saug- und Leckleitung

Hydraulik

Servo Ergo-Handgriff

Servo V/R Handgriff

Dritten Sektion (normal)

Dritten Sektion (dreiwegehahn)

Dritten Sektion (wahlventil)

Schmiersystem

Hubzylinder

Kippzylinder

Lenkzylinder

6

6


Pressure and return pipe


Suction and leak-off pipe

Hydraulic



Third section (normal)

Third section (three-way cock)

Third section (selector valve)





HYDRAULISCHE INSTALLATIE HYDRAULIC INSTALLATION

HYDRAULIKANLAGE

1 – 6

7 – 8

9 – 10

11 – 12

13 – 18

19 – 20

21 – 22

23 – 24

25 – 26

27 – 30

31 – 32

33 – 36

37 – 40

41 – 44

WG 18D Pagina 1


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

709

710

711

712

713

714

716

717

718

719

720

721

722

723

724

726

727

728

729

730

732

734

735

736

737

738

740

Aantal:

Anzahl:

Quantity:

1

1

1

1

4

4

1

9

3

1

1

1

1

1

1

4

4

6

4

1

1

1

2

1

1

1

1

1

1

2

1

1

2

1

1

Beschrijving:

VL.S.NIP. 1' - 3/4'GDR

R.KOPP.20- 3/4"GDR PB400

SLANG 100R 2AT 5/8"X 650

AANSLUITBLOK 1/4" ROND 2

WARTELMOER S 20MM

2S-RING S 20MM

VERB.KOPP. S 20MM PN400




LEIDING T ORBITROL

LEIDING R ORBITROL

LEIDING L ORBITROL

LEIDING P ORBITROL

KNIEKOPP. S 16MM PN400




B.Z.K.BOUT 8.8 M.10X 25

SLANG 100R 2AT 1/2"X1770


KLEM ORBITROLLEIDINGEN

STUURCIL. 63/40 SLAG 370

SLANG 100R 2AT 1/2"X1250

STUURKOLOM VERSTELBAAR

STUURWIEL 400

STUURKNOP PUR

AFDEKPLAATJE A 50.0/1

SLANG 100R 2AT 1/4"X1420

T.KOPP. S 16MM PN400

STUUREENHEIDSCOMBINATIE

SLANG 100R 2AT 5/8"X 920

B.KOPP.16- 1/2"GDR PB400

SLANG 100R 2A 1/2'X 760


6

Beschreibung:

REDUZIERNIPPEL

KUPPLUNG

SCHLAUCH

ANSCHLUßBLOCK


RING

KUPPLUNG

KUPPLUNG

KUPPLUNG

KNIEKUPPLUNG

ROHR

ROHR

ROHR

ROHR

KNIEKUPPLUNG


RING

KUPPLUNG

ZYL.SCHR. M. I.S.K.

SCHLAUCH

KUPPLUNG

KLAMMER

LENKZYLINDER

SCHLAUCH

LENKSÄULE

LENKRAD

LENKRADKNOPF

ABDECKPLATTE

SCHLAUCH

KUPPLUNG

LENKE. COMBINATION

SCHLAUCH

KUPPLUNG

SCHLAUCH

KUPPLUNG

Description:

ADAPTER NIPPLE

COUPLING

HOSE

CONNECTING BLOCK

CAP NUT

RING

COUPLING

COUPLING

COUPLING


PIPE

PIPE

PIPE

PIPE


CAP NUT

RING

COUPLING

HEX SOCKET HEADCAP SCHR

HOSE

COUPLING

CLAMP

STEERING CYLINDER

HOSE

STEERING COLUMN

STEERING WHEEL

STEERING WHEEL KNOB

COVER PLATE

HOSE

COUPLING

STEERINGUNIT COMBINATION

HOSE

COUPLING

HOSE

COUPLING

BESTURING – LENKANLAGE – STEERING SYSTEM





Partnumber:

216.002.016.012

041.005.020.012

03G10P20R20.065

409.DW.17.10.00

Z01.49.01.020

Z01.48.06.020

040.001.020.020

041.004.008.004

044.030.008.008

042.030.008.008

409.179.184.701

409.179.184.707

409.179.184.706

409.179.184.703

042.031.016.016

Z01.49.01.016

Z01.48.06.016

041.005.016.008

020.021.010.025

03G08P16R16.177

045.004.008.004

409.DW.17.05.00

51.186.0509.001

03G08P16Q16.125

192.003.002.600

192.004.001.002

192.004.002.002

192.004.003.001

03G04I06K06.142

044.001.016.016

361.405.520.001

03G10P20T20.092

045.005.016.008

03E08I13I13.076

041.004.018.012

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

741

742

743

744

745

746

748

749

750

751

752

753

754

755

756

757

759

760

761

762

763

764

765

766

767

768

769

770

771

772

773

774

775

776

777

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

3

1

1

1

1

1

1

1

1

1

1

1

1

1

4

Beschrijving:

SLANG 100R 1AT 3/4"X1080


P.NIPP.22- 3/4'GDR ND160

SLANG 100R 2AT 1/4"X 650

VL.S.NIP. 1/2'- 3/4'GDR




SLANG 100R 2AT 1/2"X2300

SLANG 100R 2AT 1/2"X1430

SLANG 100R 2AT 1/2"X1900

T.KOPP. L 22MM ND160


R.VERL.KOPP. 22-12 ND160

R.KOPP.16-M.22X1,5 PN400

SLANG 100R 2AT 1/2"X 840


PRIOR.VENTIEL OLS 80 7



KNIEKOPP. S 20MM PN400

L.KOPP. S 20MM PN400


TERUGSLAGKLEP 20MM PB400

P.NIPP.16- 1/2'GDR ND

VL.S.NIPP. 3/8'- 1/2'GDR

MONTAGEBLOK G3/8"

INSCHROEF VEILIGHEID 130




R.KOPP. 8- 7/16'UN ND250

SLANG 100R 1AT 3/4'X 750

FLENS HAAKS SAE 1" -G1"

B.Z.K.BOUT 8.8 M.10X 35

6

Beschreibung:

SCHLAUCH


NIPPEL

SCHLAUCH


RING

KUPPLING

KNIEKUPPLUNG

SCHLAUCH

SCHLAUCH

SCHLAUCH

KUPPLUNG



KUPPLING

SCHLAUCH

SCHLAUCH

PRIORITÄTS VENTIL

LECKLEITUNG

SCHLAUCH

KNIEKUPPLUNG

KUPPLING

REDUZIERKUPPLUNG


NIPPEL


MONTAGE BLOCK

SCHRAUBEN SICHERHEIT

KUPPLUNG

KUPPLUNG


KUPPLUNG

SCHLAUCH

FLANSCH


Description:

HOSE


NIPPLE

HOSE


RING

COUPLING


HOSE

HOSE

HOSE

COUPLING



COUPLING

HOSE

HOSE

PRIORITY VALVE

LEAK-OFF PIPE

HOSE


COUPLING

ADAPTER COUPLING


NIPPLE


ASSEMBLY BLOCK

SCREW SAFETY

COUPLING

COUPLING

ADPATER NIPPLE

COUPLING

HOSE

FLANGE

HEX SOCKET HEADCAP SR






Partnumber:

03C12I22J22.108

094.331.122.129

047.004.022.012

03G04I06K06.065

216.002.008.012

Z01.48.05.018

041.004.022.008

042.030.018.018

03G08P16R16.230

03G08P16R16.143

03G08P16Q16.190

044.000.022.022

041.010.012.008

041.010.022.012

041.007.016.022

03G08P16R16.084

03F04I06K06.037

361.305.361.082

409.178.181.132

03F04I06K06.049

042.031.020.020

044.033.020.020

041.011.020.016

094.312.020.001

047.005.016.008

216.002.006.008

368.116.806.001

368.116.113.001

041.004.015.006

044.030.022.022

041.010.022.015

041.008.008.007

03C12I22I22.075

200.004.016.016

020.021.010.035

Pagina 4

WG 18D Pagina 5


Pos:

Pos:

Pos:

779

781

782

783

784

785

786

787

788

789

790

791

792

Aantal:

Anzahl:

Quantity:

1

1

2

2

1

1

1

1

2

2

2

2

1

Beschrijving:


T.KOPP S 16MM PN400


DROSSEL ROND8-ROND0.8MM

SLANG 100R 1AT 3/4"X 79


O-RING 32,92X 3,53 219




ZK.BOUT 8.8 M.10X 40


O-RING 19,45X 3,18

6

Beschreibung:


KUPPLUNG

KNIEKUPPLUNG

DROSSEL

SCHLAUCH

SCHLAUCH

RING

KUPPLUNG

RING



FEDERSCHEIBE

O-RING

Description:

CAP NUT

COUPLING


THROTTLE

HOSE

HOSE

RING

COUPLING

RING

CAP NUT

HEX BOLT

SPRING WASHER

O-RING






Partnumber:

Z01.49.00.018

044.032.016.016

042.000.022.022

409.DW.51.34.00

03C12I22K22.079

03F04I06K06.070

052.003.032.035

041.004.022.008

Z01.48.05.022

Z01.49.00.022

020.001.010.040

025.011.010.000

052.003.019.031

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

001

002

003

004

005

006

007

008

010

011

012

013

014

015

016

017

018

019

020

023

024

025

027

028

029

030

031

032

033

Aantal:

Anzahl:

Quantity:

1

1

2

2

1

1

1

1

1

1

1

1

4

2

24

4

1

1

1

2

1

2

1

1

1

1

4

1

1

Beschrijving:

RETOURLEINDING STUURVENT

R.KOPP.30-1" GDR PB250



PERSLEIDING STUURVENTIEL

ZK.BOUT 8.8 M.12X 50


KLEM VOOR PERS/RETOUR

SLANG 4SH 1" X1130

MINIMESS KOPP. 8MM. VOSS


2S-RING L 8MM

B.Z.K.BOUT 8.8 M.10X 30

AANSLUITFLENS SAE 11/4'

B.Z.K.BOUT 8.8 M.12X 35

SET SPLITFLENS SAE 11/4'



SLANG 4SH 1" X1120


R.KOPP.35-1' GDR ND100


SLANG 100R1AT 11/4"X1060

SET SPLITFLENS SAE 1'

SLANG 100R1AT 11/4"X 700


O-RING 37,69X 3,53 222

O-RING 32,92X 3,53 219


6

Beschreibung:

RÜCKLEITUNG

KUPPLUNG

RING


DRUCKLEITUNG


FEDERSCHEIBE

KLEMME

SCHLAUCH

PRUFVENTIL


RING


ANSCHLUßKLEMME

ZYL.SCH. M.I.S.K.

FLANSCH

KUPPLUNG

KUPPLUNG

SCHLAUCH


KUPPLUNG

RING

SCHLAUCH

FLANSCH

SCHLAUCH

KUPPLUNG

RING

RING

SECHSKANT VERSCHLUß

Description:

RETURN PIPE

COUPLING

RING

CAP NUT

PRESUURE PIPE

HEX BOLT

SPRING WASHER

CLAMP

HOSE

TESTING NIPPLE

CAP NUT

RING


CONNECTING FLANGE

HEX SOCKET HEADCAP SCHR

FLANGE

COUPLING

COUPLING

HOSE

CAP NUT

COUPLING

RING

HOSE

FLANGE

HOSE

COUPLING

RING

RING

HEX PLUG

PERS- & RETOURLEIDING – DRUCK & RÜCKROHR – PRESSURE PIPE





Partnumber:

409.178.184.110

041.005.030.016

Z01.48.06.030

Z01.49.01.030

409.178.184.109

020.001.012.050

025.011.012.000

409.DW.51.22.00

03Y16E20T30.113

041.116.686.226

Z01.49.00.008

Z01.48.05.008

020.021.010.030

409.DH.51.15.00

020.021.012.035

59HS04.000.0.00

041.004.008.004

044.030.008.008

03Y16D20E16.112

Z01.49.00.035

041.004.035.016

Z01.48.05.035

03C20E20S35.106

59HS03.000.0.00

03C20D20I35.070

041.004.035.020

052.003.037.035

052.003.032.035

213.024.004.000

Pagina 8

WG 18D Pagina 9


Pos:

Pos:

Pos:

041

044

045

046

047

Aantal:

Anzahl:

Quantity:

1

2

1

2

1

Beschrijving:



SLANG 100R 2AT 1/4"X1750

R.KOPP. 8-M.14X1,5 PN315

SLANG 100R 2AT 1/4"X 400

6

Beschreibung:

KNIEKUPPLUNG

KUPPLUNG

SCHLAUCH

KUPPLUNG

SCHLAUCH

Description:


COUPLING

HOSE

COUPLING

HOSE

PRIORITEITSVENTIEL – PRIORITÄTSVENTIL – PRIORITY VALVE





Partnumber:

042.030.008.008

041.004.008.004

03G04I06I06.175

041.006.008.014

03G04I06K06.040

Pagina 10

WG 18D Pagina 11


Pos:

Pos:

Pos:

050

051

052

053

054

055

056

057

058

059

060

061

062

063

064

065

066

067

068

069

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

4

4

1

1

2

1

1

1

1

1

4

1

2

1

Beschrijving:

ZUIGSLANG 76,2X 400 MM

ZUIGLEIDINGBOCHT TANK CP

R.KOPP.28-1" GDR PN160

SLANG 100R 1AT 1" X 94

ZUIGSLANG 76,2X 440 MM

SLANG 100R 1AT 11/2"X113

SLANGKLEM SUPER 86- 91

B.Z.K.BOUT 8.8 M.12X 50

ZUIGLEIDING KPL.



SLANG 100R 1AT 3/4"X1040

O-RING 56,74X 3,53 228

SLANG 100R 1AT 3/4"X113

O-RING 47,22X 3,53 225

SPLITFLENS SAE 11/2' SET

B.Z.K.BOUT 8.8 M.12X 35

R.KOPP.28-M.33X2 PN160

R.KOPP.22- 7/8"UNF PN160


6

Beschreibung:

SAUGSCHLAUCH

SAUGLEITUNG

KUPPLUNG

SCHLAUCH

SAUGSCHLAUCH

SCHLAUCH



SAUGSCHLAUCH

KUPPLUNG

KUPPLUNG

SCHLAUCH

O-RING

SCHLAUCH

O-RING

FLANSCH

ZYL.SCHR. M. I.S.K

KUPPLUNG

KUPPLUNG

KUPPLUNG

Description:

SUCTION HOSE

SUCTION PIPE

COUPLING

HOSE

SUCTION HOSE

HOSE

HOSE CLAMP

CAP NUT

SUCTION HOSE

COUPLING

COUPLING

HOSE

O-RING

HOSE

O-RING

FLANGE

HEX SOCKET HEADCAP SCH

COUPLING

COUPLING

COUPLING

ZUIG- & LEKLEIDING – SAUG & LEKLEITUNG – SUCTION & LEAK-OFF PIPE





Partnumber:

033.001.762.040

409.178.184.112

041.004.028.016

03C16I28K28.094

033.001.762.044

03C24D24I42.113

252.005.086.091

020.021.012.050

409.178.184.111

041.004.042.024

041.004.022.012

03C12I22K22.104

052.003.056.035

03C12I22K22.113

052.003.047.035

59HS05.000.0.00

020.021.012.035

041.006.028.033

041.008.022.014

044.030.022.022

Pagina 12

WG 18D Pagina 13


Pos:

Pos:

Pos:

101

102

103

104

105

106

107

108

109

111

112

113

114

115

117

118

119

121

122

124

126

128

129

130

131

133

135

136

139

142

143

144

145

146

147

Aantal:

Anzahl:

Quantity:

1

1

1

4

1

5

1

4

1

2

1

1

1

3

1

8

4

1

2

1

1

4

1

1

2

2

1

1

8

1

1

1

2

4

2

Beschrijving:

03P10N20T20.131 LI+K.SPI

SLANG 100R 1AT 1/2'X 370


ZESK.PLUG STAAL 1' GDR

SLANG 100R 9R 3/4"X 660

R.KOPP.25-1' GDR ND250



HEFLEID. STUURVENTIEL RE


HEFLEID. STUURVENTIEL LI

T.KOPP. S 25MM ND400

LEIDING LASTCOMPENSATOR


STABILISATIE MODULE 100

ZK.BOUT 8.8 M.10X 60


HEFCILINDERLEIDING DEKSE

KLEM VOOR HEFCIL.LEIDING

HEFCILINDERLEIDING BODEM



SLANG 100R 9R 3/4"X 450

KIPLEIDING STUURVENTIEL

KIPCIL. 90/50 SL. 950

BLOK VOOR ACCUMULATOREN

KIPCILINDERLEID. LINKS

03P10N20T20.131 RECHTS


KIPLEIDING VOORFRAME LO

DRUKSCHAKELAAR 0-50 BAR


T.KOPP. 20-25-20 PN40



6

Beschreibung:

SCHLAUCH

SCHLAUCH

KUPPLUNG

SECHK. VERSCHLUß

SCHLAUCH

KUPPLUNG

KUPPLUNG

KUPPLUNG

LEITUNG


LEITUNG

KUPPLUNG

LEITUNG

KUPPLUNG

STAB. MODUL


LEITUNGKLEMME

LEITUNG

KLEMME

LEITUNG

SECHKANT VERSCHLUß


SCHLAUCH

LEITUNG

ZYLINDER

BLOCK FÜR AKKUM.

LEITUNG

SCHLAUCH

KUPPLUNG

LEITUNG

DRUCKSCHALTER

SCHLAUCH

KUPPLUNG

KUPPLUNG

KUPPLUNG

Description:

HOSE

HOSE

COUPLING

HEX BOLT

HOSE

COUPLING

COUPLING

COUPLING

PIPE

HEX BOLT

PIPE

COUPLING

PIPE

COUPLING

STABILIZING MODULE

HEX BOLT

PIPE CLAMP

PIPE

CLAMP

PIPE

HEX BOLT

TAP BOLT

HOSE

PIPE

CYLINDER

BLOCK FOR ACCUMULATOR

PIPE

HOSE

COUPLING

PIPE

PRESSURE SWITCH

HOSE

COUPLING

COUPLING

COUPLING

HYDRAULIEK - HYDRAULIK - HYDRAULIC





Partnumber:

03P10N20T20.131

03C08I13K13.037

041.005.016.008

213.024.016.000

03P12P25P25.066

041.005.025.016

044.031.015.015

041.005.025.012

409.178.184.108

020.004.010.025

409.178.184.107

044.001.025.025

409.178.184.701

041.004.015.008

368.216.160.002

020.001.010.060

250.023.002.030

409.178.184.117

409.DW.51.55.00

409.178.184.115

213.024.008.000

020.004.012.035

03P12P25R25.045

409.178.184.101

51.175.1311.001

409.DW.57.01.00

409.178.184.113

03P10N20T20.131

045.005.020.012

409.178.184.105

368.316.310.001

03F04I06I06.065

044.021.020.025

041.004.008.004

044.030.008.008

Pagina 14

WG 18D Pagina 15


Pos:

Pos:

Pos:

148

149

151

152

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

4

4

2

1

1

1

1

1

2

1

1

1

1

20

20

1

14

14

2

8

6

2

4

4

4

1

4

5

10

Beschrijving:

KIPLEIDING VOORFRAME RO

STUURVENTIEL 3M6-15

KIPLEIDING VOORFRAME RB


KOGELKRAAN R1/2

P.NIPP.16- 1/2'GDR ND


ZK.BOUT 8.8 M.10X 65


STEUN HEFLEIDING

03P10N20T20.131 RE+K.SPI

KIPLEIDING VOORFRAME LB

HEFCILINDERLEIDING BODEM

HEFCILINDERLEIDING DEKSE

HEFCIL. 90/63 SL. 950

KIPCILINDERLEID. RECHTS

MONT. STEUN KIPCILLEID.

MONT. STEUN KIPCILLEID.

KIPLEIDING STUURVENTIEL



03P10N20T20.131 LINKS




ZK.BOUT 8.8 M.10X 60



ZK.BOUT 8.8 M.10X 40





DEKPLAAT GR 02 MAXIFIX

VERB.KOPP. S 20MM PN400

6

Beschreibung:

LEITUNG

VENTIL

LEITUNG

SCHLAUCH

KUGELVENTIL

NIPPEL

REDUZIERVENTIL


LEITUNGKLEMME

STÜTZE

SCHLAUCH

LEITUNG

LEITUNG

LEITUNG

ZYLINDER

LEITUNG

MONTAGE STÜTZE

MONTAGE STÜTZE

LEITUNG


RING

SCHLAUCH

RING


LEITUNGKLEMME


FEDERSCHEIBE

SCHEIBE



FEDERSCHEIBE

ROHR

LEITUNGKLEMME

DECKPLATTE

KUPPLUNG

Description:

PIPE

VALVE

PIPE

HOSE

BALL VALVE

NIPPLE

REDUCING VALVE

HEX BOLT

PIPE CLAMP

SUPPORT

HOSE

PIPE

PIPE

PIPE

CYLINDER

PIPE

ASSEMBLY SUPPORT

ASSEMBLY SUPPORT

PIPE

CAP NUT

RING

HOSE

RING

CAP NUT

PIPE CLAMP

HEX BOLT

SPRING WASHER

WASHER

HEX BOLT

METAL SCREW

SPRING WASHER

TUBE

PIPE CLAMP

COVER PLATE

COUPLING






Partnumber:

409.178.184.106

365.416.161.302

409.178.184.104

03F04I06K06.040

092.003.000.008

047.005.016.008

040.011.025.020

020.001.010.065

250.023.002.025

409.DW.51.16.00

03P10N20T20.131

409.178.184.103

409.178.184.116

409.178.184.118

51.125.1314.001

409.178.184.114

409.DW.51.42.00

409.DW.51.43.00

409.178.184.102

Z01.49.01.020

Z01.48.06.020

03P10N20T20.131

Z01.48.06.025

Z01.49.01.025

250.021.004.020

020.001.010.060

025.011.010.000

025.004.010.000

020.001.010.040

021.104.006.030

025.011.012.000

757.025.030.275

250.023.002.030

250.025.301.002

040.001.020.020

Pagina 16

WG 18D Pagina 17


Pos:

Pos:

Pos:

189

190

Aantal:

Anzahl:

Quantity:

1

6

Beschrijving:

LASPLAAT GR 02 MAXIFIX

ACCUMULATOR SBO 0,75-2

6

Beschreibung:

SCHWEIBPLATTE

AKKUMULATOR

Description:

WELDING STRIP

ACCUMULATOR






Partnumber:

250.024.301.002

366.117.076.170

Pagina 18

WG 18D Pagina 19


Pos:

Pos:

Pos:

201

202

203

204

205

206

207

208

209

210

212

214

215

217

220

221

222

223

224

225

226

227

228

229

230

Aantal:

Anzahl:

Quantity:

1

1

4

4

1

16

4

1

1

1

2

1

4

1

14

1

1

4

8

8

6

1

1

4

1

Beschrijving:


KEUZEHANDEL ERGO-II WG18

B.Z.K.BOUT 8.8 M. 6X 20


STRDR. HANDGEVER 4THF6Z



SLANG 100R 2AT 1/4"X 500

ACCUMULATOR 0.32 L

STUURDRUKREGELVENTIEL MH


SLANG 100R 2AT 1/4"X 440



R.KOPP.8-1/8'GDR ND250

PVC SLANG FLEX INW. 60MM





SLANG PILOT 1/4"X 900

BLOK V. SERVOAANSLUITING




6

Beschreibung:

MUTTER

GRIFF


SCHEIBE

VORSTEUERGERÄT

KUPPLUNG

KNIEKUPPLUNG

SCHLAUCH

AKKUMULATOR

VENTIL


SCHLAUCH

KUPPLUNG

PRUFFNIPPEL

KUPPLUNG

PVC SCHLAUCH

SCHLAUCH


FEDERSCHEIBE


SCHLAUCH

BLOCK FÜR VERBINDUNG

SCHLAUCH

SCHLAUCH

SCHLAUCH

Description:

NUT

HANDLE


WASHER

PILOTVALVE

COUPLING


HOSE

ACCUMULATOR

VALVE

HEX BOLT

HOSE

COUPLING


COUPLING

PVS HOSE

HOSE

HEX BOLT

SPRING WASHER

HEX PLUG

HOSE

BLOCK FOR CONNECTION

HOSE

HOSE

HOSE

SERVO ERGO-HANDEL - SERVO ERGO-GRIFF - SERVO ERGO-HANDLE





Partnumber:

022.001.012.000

141.0501.209869

020.021.006.020

025.004.006.000

364.216.100.061

041.004.008.004

042.030.008.008

03G04I06K06.050

1449.0029800909

364.116.100.351

020.004.008.025

03G04I06K06.044

044.030.008.008

041.116.686.226

041.004.008.002

035.003.060.070

03F04I06K06.088

020.004.008.016

025.011.008.000

213.024.002.000

03A04I06I06.090

409.DW.52.01.00

03F04I06K06.037

03A04I06I06.200

03F04I06K06.120

Pagina 20

WG 18D Pagina 21

WG 18D Tekeningnummer: DW-50-00/2 blad 1B

Pos:

Pos:

Pos:

201

202

203

204

205

206

207

208

209

210

212

214

215

217

220

221

222

223

224

225

226

227

228

229

230

Aantal:

Anzahl:

Quantity:

1

1

4

4

1

16

4

1

1

1

2

1

4

1

14

1

1

4

8

8

6

1

1

4

1

Beschrijving:


SAMENSTELLING V/R HANDL

B.Z.K.BOUT 8.8 M. 6X 20


STRDR. HANDGEVER 4THF6Z



SLANG 100R 2AT 1/4"X 500

ACCUMULATOR 0.32 L

STUURDRUKREGELVENTIEL MH


SLANG 100R 2AT 1/4"X 440




PVC SLANG FLEX INW. 60MM










6

Beschreibung:

MUTTER

GRIFF


SCHEIBE

VORSTEUERGERÄT

KUPPLUNG

KNIEKUPPLUNG

SCHLAUCH

AKKUMULATOR

VENTIL


SCHLAUCH

KUPPLUNG

PRUFFNIPPEL

KUPPLUNG

PVC SCHLAUCH

SCHLAUCH


FEDERSCHEIBE


SCHLAUCH


SCHLAUCH

SCHLAUCH

SCHLAUCH

Description:

NUT

HANDLE


WASHER

PILOTVALVE

COUPLING


HOSE

ACCUMULATOR

VALVE

HEX BOLT

HOSE

COUPLING


COUPLING

PVS HOSE

HOSE

HEX BOLT

SPRING WASHER

HEX PLUG

HOSE


HOSE

HOSE

HOSE

SERVO V/R-HANDEL - SERVO V/R-GRIFF - SERVO V/R-HANDLE





Partnumber:

022.001.012.000

409.DW37SP57.00

020.021.006.020

025.004.006.000

364.216.100.061

041.004.008.004

042.030.008.008

03G04I06K06.050

1449.0029800909

364.116.100.351

020.004.008.025

03G04I06K06.044

044.030.008.008

041.116.686.226

041.004.008.002

035.003.060.070

03F04I06K06.088

020.004.008.016

025.011.008.000

213.024.002.000

03A04I06I06.090

409.DW.52.01.00

03F04I06K06.037

03A04I06I06.200

03F04I06K06.120

Pagina 22

WG 18D Pagina 23


Pos:

Pos:

Pos:

501

502

504

507

508

509

510

511

512

513

514

515

516

517

518

519

520

523

524

525

526

527

528

529

530

531

532

Aantal:

Anzahl:

Quantity:

8

8

2

2

1

2

2

4

6

2

1

1

2

1

1

4

1

2

2

2

2

2

4

2

2

4

2

Beschrijving:



SLANG 100R 9R 5/8'X1310

R.SCHOTKOPP.S 20MM PN400

STRDR. HANDGEVER 1-2TH6


B.Z.K.BOUT 8.8 M. 6X 20





DERDE SECTIE LEIDING LI


DERDE SECTIE LEIDING RE



HEFARM 18D CPL.


HUIS SNELKOPP. 1/2'GDR

KAP SNELKOPP. C 50



ZK.BOUT 8.8 M.10X 70

DERDE-SECTIE-LEIDING HEF




6

Beschreibung:

RING


SCHLAUCH

KUPPLUNG

BEDIENUNGSHEBEL

FOLGRING


SCHLAUCH

KUPPLUNG

SCHLAUCH


LEITUNG

KUPPLUNG

LEITUNG

KNIEKUPPLUNG

KUPPLUNG

HEBELARM

KUPPLUNG

GEHÄUSE SCHNELL KUPP

KAPPE SCHNELL KUPP

LEITUNGKLEMME

DECKPLATTE


LEITUNG

LEITUNGKLEMME

METALL SCHRAUBE

KUPPLUNG

Description:

RING

CAP NUT

HOSE

COUPLING

CONTROL ARM

WASHER

HEX SOCKET HEADCAP SCH

HOSE

COUPLING

HOSE


PIPE

COUPLING

PIPE


COUPLING

LIFTING ARM

COUPLING

QUICK DISC. COUPLING

CAP Q.D. COUPLING

PIPE CLAMP

COVER PLATE

HEX BOLT

PIPE

PIPE CLAMP

METAL SCREW

COUPLING

DERDE SECTIE (NORMAAL) - DRITTEN SEKTION (NORMAL) - THIRD SECTION (NORMAL)





Partnumber:

Z01.48.06.020

Z01.49.01.020

03P10N20T20.131

046.001.020.020

364.216.200.061

025.004.006.000

020.021.006.020

03A04I06I06.090

041.004.008.002

03A04I06I06.200

409.DW.52.01.00

409.178.184.501

041.005.020.012

409.178.184.502

042.030.008.008

041.004.008.004

409.DW.41.01.00

041.005.020.008

048.004.001.008

048.021.001.050

250.023.003.035

250.025.301.003

020.001.010.070

409.178.184.503

250.021.004.020

021.104.006.030

045.004.008.004

Pagina 24

WG 18D Pagina 25


Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

Aantal:

Anzahl:

Quantity:

4

4

2

2

4

4

8

2

4

4

4

4

4

4

2

2

Beschrijving:



3e SECTIELEID. HEFARM 3-




ZK.BOUT 8.8 M.10X 60








KOGELKRAAN 3-WEG 1/2'GDR

LASPLAAT GR 02 MAXIFIX

6

Beschreibung:


RING

LEITUNG

LEITUNGKLEMME


DECKPLATTE


KUPPLUNG

LEITUNGKLEMME

NIPPEL

KNIEKUPPLUNG

KUPPLUNG



KUGELVENTIL

SCHWEIßPLATTE

Description:

CAP NUT

RING

PIPE

PIPE CLAMP

METAL SCREW

COVER PLATE

HEX BOLT

COUPLING

PIPE CLAMP

NIPPLE


COUP[LING



BALL VALVE

WELDING PLATE

DERDE SECTIE (DRIEWEGKRAAN) - DRITTEN SEKTION (DREIWEGEHAHN) - THIRD SECTION (THREE-WAY COCK)





Partnumber:

Z01.49.01.020

Z01.48.06.020

409.178.184.505

250.021.004.020

021.104.006.030

250.025.301.002

020.001.010.060

041.005.020.008

250.023.002.030

047.004.015.008

042.030.015.015

041.004.015.008

048.004.001.008

048.021.001.050

092.004.000.008

250.024.301.002

Pagina 26

WG 18D Pagina 27


Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

517

518

519

520

521

522

523

524

Aantal:

Anzahl:

Quantity:

2

4

4

4

1

1

1

2

2

3

2

4

4

3

3

3

3

3

2

4

4

1

2

4

Beschrijving:

3e SECTIELEID. HEFARM OM




SELECTIEVENTIEL 24V. DC

BEV.PLAAT KEUZEVENTIEL










ZK.BOUT 8.8 M.10X 90






BESCHERMKAP KEUZEVENTIEL



6

Beschreibung:

LEITUNG


FEDERSCHEIBE

FOLGRING

VENTIL

BEFESTIGUNGSPLATTE

ROHR


RING

KUPPLUNG

KUPPLUNG



NIPPEL

KNIEKUPPLUNG


FEDERSCHEIBE

FOLGRING

KUPPLUNG


RING

SCHUTZKAPPE VENTIL

LEITUNGKLEMME


Description:

PIPE

HEX BOLT

SPRING WASHER

WASHER

VALVE

FIXING PLATE

TUBE

CAP NUT

RING

COUPLING

COUPLING



NIPPLE


HEX BOLT

SPRING WASHER

WASHER

COUPLING

CAP NUT

RING

PROTECTING CAP VALVE

PIPE CLAMP

METAL SCREW

DERDE SECTIE (KEUZEVENTIEL) - DRITTEN SEKTION (WAHLVENTIL) - THIRD SECTION (SELECTOR VALVE)





Partnumber:

409.178.184.506

020.004.006.016

025.011.006.000

025.004.006.000

1457.RV256A.024

409.CF.58.02.00

757.018.020.050

Z01.49.00.018

Z01.48.05.018

041.004.018.008

045.004.018.008

048.021.001.050

048.004.001.008

047.004.018.008

042.030.018.018

020.001.010.090

025.011.010.000

025.004.010.000

041.005.020.008

Z01.49.01.020

Z01.48.06.020

409.CF.58.01.00

250.021.004.020

021.104.006.030

Pagina 28

WG 18D Pagina 29

WG 18D Tekeningnummer: DW-50-00/5 Blad 3B

Pos:

Pos:

Pos:

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

517

518

519

520

521

523

524

525

Aantal:

Anzahl:

Quantity:

2

4

4

4

1

1

3

3

4

4

2

3

1

2

2

2

2

2

2

4

4

1

2

4

Beschrijving:

3e SECTIELEID. HEFARM OM




BEV.PLAAT KEUZEVENTIEL G

6/2 STUURVENTIEL GENG










ZK.BOUT 8.8 M. 8X 80






BESCHERMKAP KEUZEVENTIEL



6

Beschreibung:

LEITUNG


FEDERSCHEIBE

FOLGRING

BEFESTIGUNGSPLATTE

VENTIL

KNIEKUPPLUNG

NIPPEL



KUPPLUNG

KUPPLUNG

ROHR


RING


FEDERSCHEIBE

FOLGRING

KUPPLUNG


RING

SCHUTZKAPPE VENTIL

LEITUNGKLEMME


Description:

PIPE

HEX BOLT

SPRING WASHER

WASHER

FIXING PLATE

VALVE

COUPLING

NIPPLE



COUPLING

COUPLING

TUBE

CAP NUT

RING

HEX BOLT

SPRING WASHER

WASHER

COUPLING

CAP NUT

RING

PROTECTING CAP VALVE

PIPE CLAMP

METAL SCREW

DERDE SECTIE (KEUZEVENTIEL) - DRITTEN SEKTION (WAHLVENTIL) - THIRD SECTION (SELECTOR VALVE)





Partnumber:

409.178.184.506

020.004.006.016

025.011.006.000

025.004.006.000

409.DW55SP03.00

365.218.141.001

042.030.018.018

047.004.018.008

048.004.001.008

048.021.001.050

045.004.018.008

041.004.018.008

757.018.020.050

Z01.49.00.018

Z01.48.05.018

020.001.008.080

025.011.008.000

025.004.008.000

041.005.020.008

Z01.49.01.020

Z01.48.06.020

409.DW55SP04.00

250.021.004.020

021.104.006.030

Pagina 30

WG 18D Pagina 31

WG 18D Tekeningnummer: DW-50-00/4 Blad 1A

Pos:

Pos:

Pos:

401

402

403

404

405

406

407

408

Aantal:

Anzahl:

Quantity:

2

1

3

3

9

7

6

2

Beschrijving:

KUNSTSTOFSLANG 6X 650

KUNSTSTOFSLANG 6X1350

KUNSTSTOFSLANG 6X1200

KNIEKOPP.L. 6- 1/8' GDR


VERL.NIPP. 1/8'- 1/8'GDR


SWIVEL INW1/8"BSP-UITW1/

6

Beschreibung:

SCHLAUCH

SCHLAUCH

SCHLAUCH

KNIEKUPPLUNG

KUPPLUNG


SCHMIERNIPPEL

KNIEKUPPLUNG

Description:

HOSE

HOSE

HOSE


COUPLING


GREASENIPPLE


SMEERSYSTEEM – SCHMIERSYSTEM – LUBRICATION SYSTEM





Partnumber:

034.001.006.065

034.001.006.135

034.001.006.120

042.005.006.002

041.004.006.002

047.114.002.002

210.001.120.002

046.850.002.002

Pagina 32

WG 18D Pagina 33

WG 18D Tekeningnummer: A-25-53-01 Blad 2A

Pos:

Pos:

Pos:

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

Aantal:

Anzahl:

Quantity:

1

1

11

1

1

1

1

1

3

1

2

1

1

1

1

1

1

2

1

Beschrijving:

ZUIGERSTANG MET OOG HEF


B.Z.K.BOUT 12.9 M.12X 45

AFSTRIJKER 63X 73X10 MM

STANGAFD. 63X 78X 12,5

DEKSEL HEFCIL. 90/63 WG1

STEUNRING 100X 94,4X1,4

O-RING 91,67X 3,53 239

GELEIDERING-STANG 63

HEFCILINDERMANTEL KPL. W

LAGER


ZUIGER HEF/KIPCILINDER W

GELEIDERING-ZUIGER 85

ZUIGERAFD. 90X 74,5 X6,3

O-RING 39,69X 3,53




6

Beschreibung:

KOLBENSTANGE

LAGER


ABSTREICHER

DECKEL

DECKEL

RING

O-RING

RING

MANTEL HUBZYLINDER

LAGER

SCHMIERNIPPEL

KOLBEN

RING

DECKEL

O-RING

RING

RING


Description:

PISTON ROD CYLINDER

BEARING


STRIPPER

COVER

COVER

RING

O-RING

RING

CASING LIFTINGCYLINDER

BEARING

GREASE NIPPLE

PISTON

RING

COVER

O-RING

RING

RING

SECURING NUT

HEFCILINDER - HUBZYLINDER - LIFTING CYLINDER





Partnumber:

52.153.0014.001

061.203.070.090

020.022.012.045

054.004.063.010

053.042.063.125

52.182.1314.001

055.314.100.001

052.003.091.035

053.411.115.063

52.112.1300.001

061.110.070.045

210.001.120.002

52.171.1314.001

053.411.115.085

053.033.090.063

052.003.039.035

053.411.120.085

055.114.040.004

022.102.036.003

Pagina 34

WG 18D Pagina 35

WG 18D Tekeningnummer: 53.125.1314.001

Pos:

Pos:

Pos:

01

02

08

09

11

22

23

24

25

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

1

1

Beschrijving:

MANTEL HEFCILINDER WG18D

ZUIGER HEFCILINDER WG18D

MONTAGESET HEFCILINDER W

DEKSEL HEFCILINDER WG18D


STANG HEFCILINDER WG18D


LAGER

B.Z.K.BOUT 12.9 M.12X 50

6

Beschreibung:


KOLBEN

MONTAGE SATZ

DECKEL

SCHIERNIPPEL

KOLBENSTANGE

LAGER

LAGER


Description:


PISTON

ASSEMBLY KIT

COVER

GREASE NIPPEL


BEARING

BEARING


HEFCILINDER (vanaf chassisnr. 18218000) - HUBZYLINDER (ab chassisnr. 18218000) - LIFTING CYLINDER (as from chassisnr. 18218000)





Partnumber:

54.112.1300.001

54.171.1314.002

053.455.184.002

54.182.1314.001

210.001.120.002

54.153.0014.001

061.201.070.090

061.110.070.045

020.022.012.050

Pagina 36

WG 18D Pagina 37


Pos:

Pos:

Pos:

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

Aantal:

Anzahl:

Quantity:

1

2

11

1

1

1

1

1

3

1

1

1

1

1

1

2

1

Beschrijving:

ZUIGERSTANG KPL. KIP WG1


B.Z.K.BOUT 12.9 M.12X 45

AFSTRIJKER 50X 58X 8 MM

STANGAFD. 50X 65X 12,5

DEKSEL KIPCILINDER WG18D


O-RING 91,67X 3,53 239


KIPCIL.MANTEL KPL. WG18D

ZUIGER HEF/KIPCILINDER W


ZUIGERAFD. 90X 74,5 X6,3

O-RING 39,69X 3,53




6

Beschreibung:

KOLBENSTANGE

LAGER


ABSTREICHER

DECKEL

DECKEL

RING

O-RING

RING


KOLBEN

RING

DECKEL

O-RING

RING

RING


Description:


BEARING


STRIPPER

COVER

COVER

RING

O-RING

RING


PISTON

RING

COVER

O-RING

RING

RING

SECURING NUT

KIPCILINDER - KIPPZYLINDER - TILTING CYLINDER





Partnumber:

52.153.0011.001

061.201.060.080

020.022.012.045

054.004.050.008

053.042.050.125

52.182.1311.001

055.314.100.001

052.003.091.035

053.411.115.050

52.117.1300.001

52.171.1314.001

053.411.115.085

053.033.090.063

052.003.039.035

053.411.120.085

055.114.040.004

022.102.036.003

Pagina 38

WG 18D Pagina 39


Pos:

Pos:

Pos:

01

02

08

09

10

19

20

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

Beschrijving:

MANTEL KIPCILINDER WG18D

STANG KIPCILINDER WG18D

MONTAGESET KIPCILINDER W

DEKSEL KIPCILINDER WG18D

B.Z.K.BOUT 12.9 M.12X 50

ZUIGER KIPCILINDER WG18D


6

Beschreibung:


KOLBENSTANGE

MONTAGE SATZ

DECKEL


KOLBEN

LAGER

Description:



ASSEMBLY KIT

COVER


PISTON

BEARING

KIPCILINDER (vanaf chassisnr. 18218000) - KIPPZYLINDER (ab chassisnr. 18218000) - TILTING CYLINDER (as from chassisnr. 18218000)





Partnumber:

54.117.1300.001

54.153.0011.001

053.460.184.002

54.182.1311.001

020.022.012.050

54.171.1314.001

061.201.060.080

Pagina 40

WG 18D Pagina 41


Pos:

Pos:

Pos:

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

Aantal:

Anzahl:

Quantity:

2

2

11

1

1

1

1

3

1

1

1

1

2

1

2

1

1

Beschrijving:

SEEGERRING GAT 62


B.Z.K.BOUT 12.9 M.10X 35

AFSTRIJKER 40X 48X 8 M

STANGAFD. 40X 50X 8.0


O-RING 63,09X 3,53 230


DEKSEL STUURCILINDER WG1

STUURCIL. MANTEL MET BOD

ZUIGERSTANG MET OOG STUU

ZUIGER STUURCILINDER 63M


O-RING 26,57X 3,53 215

STEUNRING 31.6X 25.4X1.5

ZUIGERAFD. 63X 47.5X 6.3


6

Beschreibung:

NUTRING

KUGELGELENK LAGER


ABSTREICHER

DECKEL

DECKEL

O-RING

RING

DECKEL


STANGE

KOLBEN

RING

O-RING

RING

DECKEL


Description:

RETAININGRING

BALL JOINT BEARING


STRIPPER

COVER

RING

O-RING

RING

COVER


ROD

PISTON

RING

O-RING

RING

COVER

SECURING NUT

STUURCILINDER - LENKZYLINDER - STEERING CYLINDER





Partnumber:

025.052.062.000

062.014.062.040

020.022.010.035

054.004.040.008

053.042.040.008

055.314.070.001

052.003.063.035

053.411.109.040

52.182.0509.001

52.118.0500.001

52.154.0090.001

52.171.0509.001

053.411.209.063

052.003.026.035

055.515.031.001

053.033.063.063

022.102.024.002

Pagina 42

WG 18D Pagina 43


Pos:

Pos:

Pos:

01

02

08

11

12

20

21

22

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

1

Beschrijving:

MANTEL STUURCILINDER WG1

ZUIGER STUURCILINDER WG1

MONTAGESET STUURCILINDER

DEKSEL STUURCILINDER WG1

B.Z.K.BOUT 12.9 M.10X 40

STANG STUURCILINDER WG18


SEEGERRING GAT 62

6

Beschreibung:


KOLBEN

MONTAGE SATZ

DECKEL


KOLBENSTANGE

KUGELGELENK LAGER

NUTRING

Description:


PISTON

ASSEMBLY KIT

COVER


PISTON ROD

BALL JOINT BEARING

RETAININGRING

STUURCILINDER (vanaf chassisnr. 18218000) - LENKZYLINDER (ab chassisnr. 18218000) - STEERING CYLINDER (as from chassisnr. 18218000)





Partnumber:

54.118.0500.001

54.171.0509.001

053.450.184.002

54.182.0509.001

020.022.010.040

54.154.0090.001

062.014.062.040

025.052.062.000

Pagina 44

WG 18D

REMSYSTEEM – BREMSANLAGE – BRAKE SYSTEM



Remsysteem hydraulisch

Handrem


Bremsanlage Hydraulik

Handbremse

7

7


Brake system hydraulic

Hand brake

REMSYSTEEM BRAKE SYSTEM

BREMSANLAGE

1 – 4

5 – 6

7 – 8

WG 18D Pagina 1


Pos:

Pos:

Pos:

601

602

603

606

607

608

609

610

612

613

616

617

618

619

620

621

624

625

628

629

630

631

632

633

634

635

636

637

638

639

640

641

642

643

646

Aantal:

Anzahl:

Quantity:

4

2

2

8

4

2

2

11,645

0,420

1

4,800

2

7

2

3

7

3

14

11

11

1

2

1

1

1

2

1

1

4

2

1

2

5

1

2

Beschrijving:

ZK.BOUT 8.8 M. 8X 50



ZK.MOER M22X1,5 VOSS








R.KOPP.12-M.14X1,5 PN315

R.KOPP.12-M.16X1,5 PN315








DRUKSCH. NO/NC 0.5 BAR M

DRUKGEVER M14X1,5 10BAR

DRUKSCH. NC 3,0 BAR M10X

ADAPTOR M16X1,5-M14X1,5

REPSET REMPEDAAL

MEMBRAAN T16 DIEP

REMPEDAAL 461 317 005 0

ZESKANTPLUG M 16X 1,5

ZESKANTPLUG M 22X 1,5

VLS.NIP. M16X1,5/M10X1,0

LUCHTTANK 4,5 LTR.

LUCHTTANK 10 LITER

LUCHTTANKBEUGEL 206 MM

4-KR.BEV.VENTIEL 6,5 BAR

LUCHTREMCILINDER TYPE 14

7

Beschreibung:




MUTTER

FOLGRING

FEDERSCHEIBE

FEDERSCHEIBE

ROHR

ROHR

SCHLAUCH

ROHR

KUPPLUNG

KUPPLUNG

REDUZIER KUPPLUNG

KNIEKUPPLUNG

KNIEKUPPLUNG

EINSTECK HULSE

EINSTEKC HULSE

GUMMI RING

DICHTUNGSRING

DRUCKSCHALTER

DRUCK SENSOR

DRUCKSCHALTER

ADAPTER

REP SET BREMSPEDAL

MEMBRAM

BREMSPEDAL

STÖPSEL

STÖPSEL


LUFTBEHÄLTER

LUFTBEHÄLTER

LUFTBEHÄLTERGRIFFE

VENTIL

FLÜGELBREMSE ZYLINDER

Description:

HEX BOLT

HEX BOLT

HEX BOLT

NUT

WASHER

SPRING WASHER

SPRING WASHER

HOSE

HOSE

HOSE

HOSE

COUPLING

COUPLING

ADAPTER COUPLING





RUBBER RING

PRESSURE RING


DRUCKSENSOR


ADAPTER

SERVICEKIT BRAKE PED

MEMBRANE

BRAKE PEDAL

PLUG

PLUG


AIR TANK

AIR TANK

AIR TANK BRACE

VALVE

AIR BRAKE CYLINDER

REMSYSTEEM LUCHTDROGER - BREMSANLAGE LUFTTROCKNER - BRAKE SYSTEM AIR-DRYER


BREMSANLAGE



Partnumber:

020.001.008.050

020.004.008.020

020.004.010.025

022.018.022.150

025.004.008.000

025.011.008.000

025.011.010.000

034.002.012.015

034.002.018.020

03F06I10I10.285

034.002.008.010

041.006.012.014

041.006.012.016

041.010.012.008

042.030.012.012

042.107.012.022

049.200.001.008

049.200.001.012

051.051.022.000

051.100.022.000

112.215.001.005

114.201.001.038

112.215.002.030

114.205.116.014

142.461315.0052

142.897120.5164

191.000.003.001

213.040.001.016

213.040.001.022

216.008.016.010

351.001.005.002

351.001.010.000

351.002.206.001

353.014.003.001

371.002.423.060

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

647

648

649

651

652

653

658

659

660

661

662

663

664

665

666

667

668

669

Aantal:

Anzahl:

Quantity:

1

1

14

3

14

1

1

2

3

1

3

3

3

4

1

2

1

1

Beschrijving:


MEETAANSLUITNIPPEL







ONTWATERINGSVENTIEL

VERLOOP M16BU/M14BI

2S-RING L 8MM



BL.GEL.BUIS LG= 22 MM

R.KOPP.18-M.22X1,5 VOSS


R.KOPP. 8-M.12X1,5 ND250

LUCHTTANK 5 LITER

7

Beschreibung:

MEßANSCHLUß


RING



KNIEKUPPLUNG

KUPPLUNG

EINSTECK HULSE

ENTWÄSSERUNGS VENTIL

ABLAUF

RING

RING


ROHR

KUPPLUNG

KNIEKUPPLUNG

KUPPLUNG

LUFTBEHÄLTER

Description:

MEASURE CONNECTION

MEASURE C. NIPPLE

RING

CAP NUT

CAP NUT


COUPLING


DE-WATERING VALVE

REDUCTION

RING

RING

CAP NUT

TUBE

COUPLING


COUPLING

AIR TANK

REMSYSTEEM LUCHTDROGER - BREMSANLAGE LUFTTROCKNER - BRAKE SYSTEM AIR-DRYER


BREMSANLAGE



Partnumber:

359.001.001.000

809.DM.16.05.00

Z01.48.05.012

Z01.49.00.008

Z01.49.00.012

042.107.018.022

044.030.018.018

049.200.001.018

359.002.001.000

409.CF.16.15.00

Z01.48.05.008

Z01.48.05.018

Z01.49.00.018

760.016.020.022

041.107.018.022

042.030.018.018

041.006.008.012

351.001.005.001

Pagina 4

WG 18D Pagina 5


Pos:

Pos:

Pos:

601

602

603

604

605

606

607

608

609

610

611

612

614

615

616

617

618

619

620

621

622

623

624

625

626

627

628

629

Aantal:

Anzahl:

Quantity:

6

8

6

1

1

1

2

4

1

1

2

1

2

2

4

2

2

2

1

1

2

1

1

10

10

1

1

1

Beschrijving:




SLANG 100R 1AT 3/8"X 750

SLANG 100R 1AT 3/8"X 460

SLANG 100R 1AT 3/8"X1500

R.KOPP.12-M.14X1,5 PN315

R.KOPP.12-M.16X1,5 PN315




H.SCHOTKOPP.L 12MM ND250




REMVLOEISTOFTANK MA 0831

HOOFDREMCIL MH3 3872100

REMLEIDINGSTEUN AP-R775

REMLEIDINGSTEUN AP-407CK

REMLEIDING MIDDEN AP-R77

REMLEIDING L+R AP-R775

REMLEIDING LINKS AP-407C

REMLEIDING RECHTS AP-407



REMCUP MM 380 U

REMCUP MH 38307

DEKSEL REMVLOEIST.MA0140

7

Beschreibung:



FEDERSCHEIBE

SCHLAUCH

SCHLAUCH

SCHLAUCH

KUPPLUNG

KUPPLUNG

KNIEKUPPLUNG

KNIEKUPPLUNG

T. KUPPLUNG

KUPPLUNG

GUMMIRING

DRUCKRING

LEITUNGKLEMME

BREMSFL.BEHÄLTER

HAUPTBREMSZYLINDER

STÜTZE BREMSLEITUNG

STÜTZE BREMSLEITUNG

BREMSLEITUNG

BREMSLEITUNG

BREMSLEITUNG

BREMSLEITUNG

RING


BREMS ABDICHTUNG

BREMS ABDICHTUNG

DECKEL

Description:

HEX BOLT

METALL SCREW

SPRING WASHER

HOSE

HOSE

HOSE

COUPLING

COUPLING



COUPLING

COUPLING

RUBBER RING

PRESSURE RING

PIPE CLAMP

BRAKE FLUID RESERVOIR

MASTER BRAKE CYLINDER

BRAKE LINE SUPPORT

BRAKE LINE SUPPORT

BRAKE LINE

BRAKE LINE

BRAKE LINE

BRAKE LINE

RING

CAP NUT

BRAKE SEAL

BRAKE SEAL

COVER

REMSYSTEEM HYDR. – BREMSYSTEM HYDR. – BRAKE SYSTEM HYDR.


BREMSANLAGE



Partnumber:

020.004.010.030

021.104.006.020

025.011.010.000

03C06I10I10.075

03C06I10K10.046

03C06I10K10.150

041.006.012.014

041.006.012.016

042.000.012.012

042.030.012.012

044.000.012.012

046.060.012.012

051.051.022.000

051.100.022.000

250.021.002.012

369.001.080.500

371.038.721.003

409.DW.16.17.00

409.DW.16.12.00

409.179.184.604

409.179.184.603

409.179.184.601

409.179.184.602

Z01.48.05.012

Z01.49.00.012

053.600.013.903

053.600.013.904

369.002.080.001

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

601

602

603

604

605

606

607

608

609

610

611

612

614

615

616

618

619

620

621

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

2

2

1

1

1

1

4

1

4

6

1

1

1

1

Beschrijving:

GAFFEL DIN M 8 - 8MM

HANDREM KPL

REMLICHTSCHAKELAAR 4955

HANDREMKABELSTEUN

TREKSTANG ROND 2 MM



ZK.BOUT 8.8 M. 8X 35

NIJLOC BORGMOER M. 8

HANDREMKABEL LG.1530 MM

STANGOOG M8 - 8MM





HANREMKABELSTEUN

HANDREMBALG

TREKVEER 88.6-21.8-2.2-5

BEV.HOEKLIJN V. VEER

7

Beschreibung:

GABEL

HANDBREMSZUGHEBE

BREMSLICHTSCHALTER

HANDBREMSKABELSTÜTZE

ZUGSTANGE


FEDERRING

KOPFSCHRAUBE

SICHERUNGS MUTTER

HANDBREMSKABEL

STANGENÖSE

SECHSKANT SCHRAUBE

SCHEIBE

FEDERRING

MUTTER

HANDBREMKABELSTÜTZE

SCHUTZHAUBE

ZUGFEDER

BEFESTIGUNGS PROFIL

Description:

FORK

HAND BRAKE CABLE

BRAKE LIGHT SWITCH

HAND BRAKE CABLE SUPPORT

TIE

METAL SCREW

SPRING WASHER

TAP BOLT

LOCK NUT

HAND BRAKE CABLE

ROD EYE

HEX BOLT

WASHER

SPRING WASHER

NUT

HAND BRAKE CABLE SUPPORT

PROTECTIVE COVER

DRAW SPRING

MOUNTING STEEL

HANDREM – HANDBREMSE – HAND BRAKE


BREMSANLAGE



Partnumber:

236.013.008.008

409.DW66SP24.00

112.214.002.001

409.CS.66.03.00

409.022.002.110

021.104.004.016

025.011.004.000

020.001.008.035

022.101.008.000

191.003.090.153

236.020.008.008

020.004.008.020

025.004.008.000

025.011.008.000

022.001.008.000

409.DW.16.02.00

409.DW66SP35.00

024.011.088.022

409.DW.32.35.00

Pagina 8

WG 18D

ELECTRISCHE INSTALLATIE – ELEKTRISCHE ANLAGE – ELECTRIC INSTALLATION





Kabelboom boven kabine



Kabelboom achterframe

Massastrippen

ZF kabelboom

Drahtbündel Armaturenbrett



Drahtbündel Fahrerhaus oben

Drahtbündel Fahrerhaus unten

Drahtbündel Vorderrahmen

Drathbündel Hintenrahmen

Massestreifen

ZF Drahtbündel

8

8



Cable tree printed circuit-board


Cable tree under cabin



Mass strip

ZF cable tree

ELECTRISCHE INSTALLATIE ELECTRIC INSTALLATION

ELEKTRISCHE ANLAGE

1 – 4

5 – 8

9 – 10

11 – 14

15 – 18

19 – 22

23 – 30

31 – 32

33 – 36

WG 18D Pagina 1


Pos:

Pos:

Pos:

701

702

703

704

705

706

708

709

710

711

713

714

715

716

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

1

10

1

2

1

1

1

Beschrijving:

KABELBOOM DASHBOARD (TEM

RUITENSPROEIERRESERVOIR

MASTER INSTRUMENT 8 FUNC

SIGARETTENAANSTEKER 24 V

STUURKOLOMSCHAKELAAR LIN

AANPASS. RUITEW.MOTOR VO

DISPLAY SET WG18D

GLOEI-STARTSCHAKELAAR

LAMP/FITTING 24V MODUL/C

MODULCOCKPIT 24V/8 MOTOM

POMP 24 V.



DISPLAY AANGEPAST WG18D

8

Beschreibung:

DRAHTBÜNDEL ARMATURENB.

RESERVOIR

MASTER INSTRUMENT

FEUERZEUG

STEUERSÄULE SCHALTER

WISCHERMOTOR

ANZEIGE

GLÜHANLASSCHALTER

LAMPE / FITTING

MODULCOCKPIT

PUMPE


FEDERSCHEIBE

ANZEIGE

Description:

DRAHTBÜNDEL

RESERVOIR


CIGARET LIGHTER

STEERING COLLUMN SWITCH

WIPER MOTOR

DISPLAY

GLOW – STARTER SWITCH

SOCKET OUTLET

MODULE COCKPIT

PUMP

METALSCREW

SPRINGWASHER

DISPLAY

KABELBOOM DASHBOARD – DRATHBÜNDEL ARMATURENBRETT – CABLE TREE DASHBOARD





Partnumber:

108.400.000.022

189.001.003.001

114.120.002.002

119.002.001.001

112.005.002.001

409.DW.37.71.00

141.6007.203236

112.002.001.003

114.150.002.006

114.151.001.001

189.001.004.001

021.104.004.010

025.011.004.000

409.DW.37.82.00

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

701

702

703

704

705

706

708

709

710

711

713

714

715

716

717

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

1

10

1

2

1

1

1

1

Beschrijving:

KABELBOOM DASHBOARD (TEM

RUITENSPROEIERRESERVOIR

MASTER INSTRUMENT 8 FUNC

SIGARETTENAANSTEKER 24 V

FAHRSCHALTER DW-3 WG18D

AANPASS. RUITEW.MOTOR VO

DISPLAY SET WG18D

GLOEI-STARTSCHAKELAAR

LAMP/FITTING 24V MODUL/C

MODULCOCKPIT 24V/8 MOTOM

POMP 24 V.



DISPLAY AANGEPAST WG18D

STUURKOLOMSCHAKELAAR REC

8

Beschreibung:

DRAHTBÜNDEL ARMATURENB.

RESERVOIR


FEUERZEUG

STEUERSÄULE SCHALTER

WISCHERMOTOR

ANZEIGE

GLÜHANLASSCHALTER

LAMPE / FITTING

MODULCOCKPIT

PUMPE


FEDERSCHEIBE

ANZEIGE

STEUERSÄULE SCHALTER R

Description:

DRAHTBÜNDEL

RESERVOIR


CIGARET LIGHTER

STEERING COLLUMN SWITCH

WIPER MOTOR

DISPLAY

GLOW – STARTER SWITCH

SOCKET OUTLET

MODULE COCKPIT

PUMP

METALSCREW

SPRINGWASHER

DISPLAY

STEERING COLUMN SWITCH





Partnumber:

108.400.000.022

189.001.003.001

114.120.002.002

119.002.001.001

141.0501.210702

409.DW.37.71.00

141.6007.203236

112.002.001.003

114.150.002.006

114.151.001.001

189.001.004.001

021.104.004.010

025.011.004.000

409.DW.37.82.00

112.005.001.001

KABELBOOM DASHBOARD (vanaf ch.nr. 18418001) – DRATHBÜNDEL ARMATURENBRETT (ab ch.nr. 18418001) – CABLE TREE DASHBOARD (as from ch.nr. 18418001)

Pagina 4

WG 18D Pagina 5


Pos:

Pos:

Pos:

701

702

703

704

705

707

708

709

710

712

713

714

715

716

717

718

719

720

721

722

723

725

726

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

4

4

1

1

1

1

1

4

1

4

4

4

4

4

1

1

1

2

Beschrijving:

KABELBOOM KABINE (KLIM.R

KABELB. STUURKOLOMHANDEL

PROC. MEMB. MST18D06

KABELBOOM SERIEELE VERBI

SAMENST. MEMBRAAN EN PRI

B.Z.K.BOUT 8.8 M. 3X 16


DRAAISCHAKELAAR BLOWER/F

THERMOST. DIGITAAL 24V E

KABELBOOM ERGO/4E SECTIE

AANGEPAST RUITEWISSERMOT

OMVORMER 24V-12V 20 AMP

B.Z.K.BOUT 8.8 M. 4X 20

KABELBOOM ELIWELL TEMP.R

B.Z.K.BOUT 8.8 M. 4X 20





AIRCO-SCHAKELAAR D-SERIE

LAMPJE 24V T.B.V. 112.21

DIODE UNIVERSEEL 3 AMP

KONTAKTTONG 6,3X0,8

8

Beschreibung:

DRAHTBUNDEL

DRAHTBUNDEL STEUERSÄULE

CHIP

DRATHBÜNDEL

LEITERPLATTE


SCHEIBE

DREHSCHALTER

THERMOSTAAT

DRATHBÜNDEL

WISCHERMOTOR

UMFORMER


DRATHBÜNDEL


SCHEIBE


SCHEIBE

FEDERSCHEIBE

SCHALTER

LAMPE

DIODE

KONTAKT ZUNGE

Description:

CABLE TREE

CABLE TREE STEERINCOLLUMN

CHIP

CABLE TREE

PRINTED CIRCUIT BOARD


WASHER

ROTARY SWITCH

THERMOSTAT

CABLE TREE

WIPER MOTOR

CONVERTER


CABLE TREE


WASHER

METAL SCREW

WASHER

SPRING WASHER

SWITCH

BULB-LIGHT

DIODE

CONTACT TONGUE

KABELBOOM ZIJPANEEL – DRAHTBÜNDEL SEITENFLÜGEL – CABLE TREE SIDE PANEL





Partnumber:

108.400.000.021

108.400.000.009

113.400.018.006

409.DW.37.86.00

409.DW.37.81.00

020.021.003.016

025.004.003.000

282.015.002.001

283.041.005.002

108.400.000.013

409.DW.37.69.00

119.006.003.020

020.021.004.020

409.DW.37.88.00

020.021.004.020

025.004.004.000

021.104.005.016

025.004.005.000

025.011.005.000

409.DW.37.92.00

111.218.001.001

116.500.001.030

116.045.004.638

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

701

702

703

704

705

707

708

709

710

712

713

714

715

716

717

718

719

720

721

722

723

725

726

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

4

4

1

1

1

1

1

4

1

4

4

4

4

4

1

1

1

1

Beschrijving:

KABELBOOM KABINE GSS (KL

KABELB. STUURKOLOMHANDEL

PROC. MEMB. MST18D06

KABELBOOM SERIEELE VERBI

SAMENST. MEMBRAAN EN PRI

B.Z.K.BOUT 8.8 M. 3X 16


DRAAISCHAKELAAR BLOWER/F

THERMOST. DIGITAAL 24V E

KABELBOOM ERGO/4E SECTIE

AANGEPAST RUITEWISSERMOT

OMVORMER 24V-12V 20 AMP

B.Z.K.BOUT 8.8 M. 4X 20

KABELBOOM ELIWELL TEMP.R

B.Z.K.BOUT 8.8 M. 4X 20





AIRCO-SCHAKELAAR D-SERIE

LAMPJE 24V T.B.V. 112.21

DIODE UNVERSEEL 3 AMP

KONTAKTTONG 6,3X0,8

8

Beschreibung:

DRAHTBUNDEL

DRAHTBUNDEL STEUERSÄULE

CHIP

DRATHBÜNDEL

LEITERPLATTE


SCHEIBE

DREHSCHALTER

THERMOSTAAT

DRATHBÜNDEL

WISCHERMOTOR

UMFORMER


DRATHBÜNDEL


SCHEIBE


SCHEIBE

FEDERSCHEIBE

SCHALTER

LAMPE

DIODE

KONTAKT ZUNGE

Description:

CABLE TREE

CABLE TREE STEERINCOLLUMN

CHIP

CABLE TREE

PRINTED CIRCUIT BOARD


WASHER

ROTARY SWITCH

THERMOSTAT

CABLE TREE

WIPER MOTOR

CONVERTER


CABLE TREE


WASHER

METAL SCREW

WASHER

SPRING WASHER

SWITCH

BULB-LIGHT

DIODE

CONTACT TONGUE





Partnumber:

108.400.000.027

108.400.000.032

113.400.018.006

409.DW.37.86.00

409.DW.37.81.00

020.021.003.016

025.004.003.000

282.015.002.001

283.041.005.002

108.400.000.013

409.DW.37.69.00

119.006.003.020

020.021.004.020

409.DW.37.88.00

020.021.004.020

025.004.004.000

021.104.005.016

025.004.005.000

025.011.005.000

409.DW.37.92.00

111.218.001.001

116.500.001.030

116.045.004.638

KABELBOOM ZIJPANEEL (vanaf chassisnr. 18418001) – DRAHTBÜNDEL SEITENFLÜGEL (ab chassisnr. 18418001) – CABLE TREE SIDE PANEL (as from chassisnr. 18418001)

Pagina 8

WG 18D Pagina 9


Pos:

Pos:

Pos:

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

Aantal:

Anzahl:

Quantity:

1

16

12

7

5

9

3

1

4

4

34

4

1

1

1

1

1

Beschrijving:

PRINTPLAAT ZEKERING WG35

OMSCHAKELRELAIS MICRO 2

OMSCHAKELRELAIS HELLA 24

STEEKZEKERING 3 AMPERE


STEEKZEKERING 7.5 A





HEYMAN 1/4 SLAG NYLATCH

TAILLE BUFFER B 55 SH

DRAAGPLAAT




KABELBOOM LASTCOMPENSATO

8

Beschreibung:

LEITERPLATTE

UMSCHALTRELAIS

UMSCHALTRELAIS

SICHERUNG

SICHERUNG

SICHERUNG

SICHERUNG

SICHERUNG


FEDERSCHEIBE


TAILLENPUFFER

TRAGPLATTE

MUTTER

FEDERSCHEIBE

SCHEIBE

DRAHTBUNDEL

Description:

PRINTED CIRCUIT-BOARD

SWITCHING RELAIS

SWITCHING RELAIS

FUSE

FUSE

FUSE

FUSE

FUSE

HEX BOLT

SPRING WASHER


BUFFER

SUPPORTINGPLATE

NUT

SPRING WASHER

WASHER

CABLE TREE

KABELBOOM PRINTPLAAT – DRAHTBÜNDEL LEITERPLATTE – CABLE TREE PRINTED CICUIT-BOARD





Partnumber:

113.150.001.019

112.101.011.001

112.101.001.001

118.102.003.003

118.102.005.003

118.102.075.003

118.102.010.003

118.102.015.003

020.004.006.010

025.011.006.000

022.360.001.001

261.004.302.055

409.DW.37.01.00

022.001.008.000

025.011.008.000

025.004.008.000

409.DW37SP04.00

Pagina 10

WG 18D Pagina 11


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

719

720

Aantal:

Anzahl:

Quantity:

1

1

1

1

2

1

1

1

1

1

1

2

1

1

2

1

1

2

1

2

Beschrijving:

KABELBOOM BOVENKABINE

RADIO MET CASSETTE 12 V



WERKLAMP ULTRA BEAM FF O

SYMB.INLEGPL. LASTCOMP.

AFDEKPLAAT

INBOUWRAAM 3-VOUDIG

SCHAKELAAR 3-STANDEN DUB

SYMB.INLEGPL. AUTOMAAT

SCHAKELAAR WISSEL LOCK G

SIGNAALLAMPJE MET SOCKE

ZWAAILAMP ROTAFLEX

PLAFONIER INBOUW

LAMP P21W 24 V/21 W

DEURSCHAKELAAR BINNENVER

SET LUIDSPREKERS AL 100

PLAATSCHROEF CIL.KK 3.5X


LAMP H3 24 V/70 W

8

Beschreibung:

DRAHTBÜNDEL KABINE

RADIO

FEDERSCHEIBE

MUTTER

WEITSTRAHLER

EINLAGE SYMBOL LASTCOMP.

ABDECKPLATTE

EINBAURAHMEN

SCHALTER

EINLAGE SYMBOL AUTOMAT

SCHALTER

SIGNAL LAMPE

RUNDUMKENNLEUCHT

DECKENBELEUCHTUNG

LAMPE

TÜRSCHALTER

LAUDSPRECHER SATZ

BLECHSCHRAUBE

SCHEIBE

LAMPE

Description:

CABLE TREE

RADIO

SPRING WASHER

NUT

FAR-BEAM LIGHT

SYMBOL INLAY LASTCOMP.

COVER PLATE

BUILT-IN FRAME WORK

SWITCH

SYMBOL INLAY AUTOMATIC

SWITCH

SIGNAL LIGHT

WARNING LIGHT

CEILING LIGHT

BULB-LIGHT

DOOR SWITCH

LOUD SPEAKER SET


WASHER

BULB-LIGHT

KABELBOOM BOVEN KABINE – DRAHTBÜNDEL FAHRERHAUS OBEN – CABLE TREE CABIN ABOVE





Partnumber:

108.400.000.003

181.001.004.012

025.011.008.000

022.001.008.000

113.004.003.001

112.230.593.280

112.230.596.273

112.230.595.502

112.231.511.094

112.230.596.182

112.231.511.239

112.230.596.710

113.006.001.004

113.007.001.005

111.101.024.021

112.206.001.001

181.002.004.001

027.002.035.095

025.004.008.000

111.101.024.070

Pagina 12

WG 18D Pagina 13


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

719

720

Aantal:

Anzahl:

Quantity:

1

1

1

1

2

1

1

1

1

1

1

2

1

1

2

1

1

2

1

2

Beschrijving:

KABELBOOM BOVENKABINE GS

RADIO MET CASSETTE 12 V



WERKLAMP ULTRA BEAM FF O

SYMB.INLEGPL. LASTCOMP.

AFDEKPLAAT

INBOUWRAAM 3-VOUDIG

SCHAKELAAR 3-STANDEN DUB

SYMB.INLEGPL. AUTOMAAT

SCHAKELAAR WISSEL LOCK G

SIGNAALLAMPJE MET SOCKE

ZWAAILAMP ROTAFLEX

PLAFONIER INBOUW


DEURSCHAKELAAR BINNENVER

SET LUIDSPREKERS AL 100

PLAATSCHROEF CIL.KK 3.5X


LAMP H3 24 V/70 W

8

Beschreibung:

DRAHTBÜNDEL KABINE

RADIO

FEDERSCHEIBE

MUTTER

WEITSTRAHLER

EINLAGE SYMBOL LASTCOMP.

ABDECKPLATTE

EINBAURAHMEN

SCHALTER

EINLAGE SYMBOL AUTOMAT

SCHALTER

SIGNAL LAMPE

RUNDUMKENNLEUCHT

DECKENBELEUCHTUNG

LAMPE

TÜRSCHALTER

LAUDSPRECHER SATZ

BLECHSCHRAUBE

SCHEIBE

LAMPE

Description:

CABLE TREE

RADIO

SPRING WASHER

NUT


SYMBOL INLAY LASTCOMP.

COVER PLATE

BUILT-IN FRAME WORK

SWITCH

SYMBOL INLAY AUTOMATIC

SWITCH

SIGNAL LIGHT

WARNING LIGHT

CEILING LIGHT

BULB-LIGHT

DOOR SWITCH

LOUD SPEAKER SET


WASHER

BULB-LIGHT





Partnumber:

108.400.000.028

181.001.004.012

025.011.008.000

022.001.008.000

113.004.003.001

112.230.593.280

112.230.596.273

112.230.595.502

112.231.511.094

112.230.596.182

112.231.511.239

112.230.596.710

113.006.001.004

113.007.001.005

111.101.024.021

112.206.001.001

181.002.004.001

027.002.035.095

025.004.008.000

111.101.024.070

KABELBOOM BOVEN KABINE (vanaf ch.nr. 18418001) – DRAHTBÜNDEL FAHRERHAUS OBEN (ab ch.nr. 18418001) – CABLE TREE CABIN ABOVE (as from ch.no. 18418001)

Pagina 14

WG 18D Pagina 15


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

Aantal:

Anzahl:

Quantity:

1

1

2

1

1

1

4

4

Beschrijving:

KABELBOOM ONDERKABINE


AANSLUIT TAB M 4

DRUKGEVER 1/8'NPTF 25BAR

ADAPTOR M10X1,0-1/8'NPTF

TEMP.GEVER M14/150/LANG

B.Z.K.BOUT 8.8 M. 4X 20


8

Beschreibung:

DRAHTBÜNDEL

DRUCKSCHALTER

STIFTSCHRAUBE

DRUCKMELDER

ADAPTER

TEMPERATUR MELDER


SCHEIBE

Description:

CABLE TREE


STUD BOLT

PRESURE SENSOR

ADAPTOR

TEMPERATURESENSOR


WASHER

KABELBOOM ONDER KABINE – DRAHTBUNDEL FAHRERHAUS UNTEN – CABLE TREE CABIN UNDER





Partnumber:

108.400.000.004

112.215.002.030

116.041.045.004

114.201.002.003

114.205.210.002

114.202.001.003

020.021.004.020

025.004.004.000

Pagina 16

WG 18D Pagina 17


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

Aantal:

Anzahl:

Quantity:

1

1

2

1

1

1

4

4

Beschrijving:

KABELBOOM ONDERKABINE GS


AANSLUIT TAB M 4


ADAPTOR M10X1,0-1/8'NPTF

TEMP.GEVER M14/150/LANG

B.Z.K.BOUT 8.8 M. 4X 20


8

Beschreibung:

DRAHTBÜNDEL

DRUCKSCHALTER

STIFTSCHRAUBE

DRUCKMELDER

ADAPTER

TEMPERATUR MELDER


SCHEIBE

Description:

CABLE TREE


STUD BOLT


ADAPTOR

TEMPERATURESENSOR


WASHER





Partnumber:

108.400.000.029

112.215.002.030

116.041.045.004

114.201.002.003

114.205.210.002

114.202.001.003

020.021.004.020

025.004.004.000

KABELBOOM ONDER KABINE (vanaf ch.nr. 18418001) – DRAHTBUNDEL FAHRERHAUS UNTEN (ab ch.nr. 18418001) – CABLE TREE CABIN UNDER (as from ch.no. 18418001)

Pagina 18

WG 18D Pagina 19


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

Aantal:

Anzahl:

Quantity:

1

1

1

1

2

2

2

1

2

1

1

1

4

4

1

Beschrijving:

KABELBOOM VOORFRAME GSS



CLAXON 100 MM 8 MM

DUPLO H7 LAMP 24V 70W

LAMP T4W 24 V/ 4 W

LAMP H3 24 V/70 W

KOPLAMP OPBOUW RECHTS


KABELBOOM HYDRAULIEK WG1

KOPLAMP OPBOUW LINKS


SLANGBEVEST.CLIP NW 7


43650-B PROFIEL AFDICHT

8

Beschreibung:

DRAHTBÜNDEL

MUTTER

FEDERSCHEIBE

HUPE

BILUXLAMPE

GLÜHLAMPE T4W

LAMPE H3

AUFBAU SCHEINWERFER RECHTS

GLÜHLAMPE P21W

DRAHTBÜNDEL HYDRAULIK

AUFBAU SCHEINWERFER LINKS

SCHEIBE

SCHLAUCHKLEMME


ABDICHTUNG

Description:

CABLE TREE

NUT

SPRING WASHER

HORN

DUAL FILAMENT LAMP

BULB-LIGHT

BULB-LIGHT

BUILDING KIT HEADL. R.

BULB-LIGHT

CABLE TREE HYRDAULIK

BUILDING KIT HEADL. L.

WASHER

HOSE CLAMP

METAL SCREW

SEAL

KABELBOOM VOORFRAME – DRAHTBÜNDEL VORDERRAHMEN – CABLE TREE FRONT FRAME





Partnumber:

108.400.000.030

022.001.008.000

025.011.008.000

119.003.001.002

111.107.024.070

111.101.024.004

111.101.024.070

113.001.001.020

111.101.024.021

108.400.000.012

113.001.001.019

025.004.008.000

118.010.000.007

021.104.004.016

115.550.002.002

Pagina 20

WG 18D Pagina 21


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

Aantal:

Anzahl:

Quantity:

1

1

1

1

2

2

2

1

2

1

1

1

4

4

1

Beschrijving:

KABELBOOM VOORFRAME GSS



CLAXON 100 MM 8 MM

DUPLO H7 LAMP 24V 70W

LAMP T4W 24 V/ 4 W

LAMP H3 24 V/70 W

KOPLAMP OPBOUW RECHTS


KABELBOOM HYDRAULIEK WG1

KOPLAMP OPBOUW LINKS


SLANGBEVEST.CLIP NW 7


43650-B PROFIEL AFDICHT

8

Beschreibung:

DRAHTBÜNDEL

MUTTER

FEDERSCHEIBE

HUPE

BILUXLAMPE

GLÜHLAMPE T4W

LAMPE H3

AUFBAU SCHEINWERFER RECHTS

GLÜHLAMPE P21W

DRAHTBÜNDEL HYDRAULIK

AUFBAU SCHEINWERFER LINKS

SCHEIBE

SCHLAUCHKLEMME


ABDICHTUNG

Description:

CABLE TREE

NUT

SPRING WASHER

HORN

DUAL FILAMENT LAMP

BULB-LIGHT

BULB-LIGHT

BUILDING KIT HEADL. R.

BULB-LIGHT

CABLE TREE HYRDAULIK

BUILDING KIT HEADL. L.

WASHER

HOSE CLAMP

METAL SCREW

SEAL





Partnumber:

108.400.000.030

022.001.008.000

025.011.008.000

119.003.001.002

111.107.024.070

111.101.024.004

111.101.024.070

113.001.001.020

111.101.024.021

108.400.000.012

113.001.001.019

025.004.008.000

118.010.000.007

021.104.004.016

115.550.002.002

KABELBOOM VOORFRAME (vanaf ch.nr. 18418001) – DRAHTBÜNDEL VORDERRAHMEN (ab ch.nr. 18418001) – CABLE TREE FRONT FRAME (as from ch.nr. 18418001)

Pagina 22

WG 18D Pagina 23


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

709

712

713

714

715

716

717

718

719

720

721

722

723

724

725

726

727

728

729

730

731

732

733

734

735

737

738

740

Aantal:

Anzahl:

Quantity:

1

1

1

1

1

1

1

1

1

1

1

2

2

1

1

1

1

1

2

2

2

1

1

1

1

2

1

1

2

4

2

1

7

4

1

Beschrijving:

STARTMOTOR WG 18 C

RELAIS

KABELBOOM MOTOR WG18D/WG

BRUGCEL FASTON 35 AMP.




KABELBOOM ACHTERFRAME

KABELBOOM PLUS ACCU (M10

KABELB. VERBINDING ACCU

KABELB. ACCU / ZEKERING



ZEKERINGHOUDER MIDI

ZEKERING MIDI 60 AMPERE

MASSA LITZE ACHTERFRAME

KABELBOOM MIN ACCU

WISSELSTROOMDYNAMO




MASSASCHAKELAAR 250A/24V



VOORBEREIDING ACHTERLICH

WERKLAMP ULTRA BEAM FF I

KABELBOOM WERKLAMPEN MOT

ACHTERUITRIJLAMP/KNIPPER

ACHTERLICHT MET REFLECTO


DUPLOLAMP 24 V/ 5-21 W



B.Z.K.BOUT 8.8 M. 8X 16

MISTLAMP/KNIPPERLICHT AC

8

Beschreibung:

STARTMOTOR

RELAIS

DRATHBÜNDEL

BRUGCEL FASTON

FEDERSCHEIBE


DRUCKMELDER

DRATHBÜNDEL

DRAHTBÜNDEL

DRAHTBÜNDEL

DRATHBÜNDEL

SCHEIBE

FEDERSCHEIBE

SICHERUNGSHALTER

SICHERUNG

SICHERUNG

MASSAKABEL

WECHSELSTROMDYNOMO


FEDERSCHEIBE

MUTTER

MASSASCHALTER

MUTTER

FEDERSCHEIBE

HECKLICHT VORB.

WEITSTRAHLER

DRAHTBÜNDEL

RÜCKWÄRTSFAHR LAMPE

HECKLICHT

GLÜHLAMPE

BILUXLAMPE


FEDERSCHEIBE


NEBELLAMPE

Description:

STARTER MOTOR

RELAIS

CABLE TREE

BRUGCEL FASTON

SPRING WASHER

HEX BOLT


CABLE TREE

CABLE TREE

CABLE TREE

CABLE TREE

CABLE TREE

WASHER

SPRING WASHER

FUSE HOLDER

FUSE

MASS CABLE

AC DYNAMO

HEX BOLT

SPRING WASHER

NUT

MASS SCHALTER

NUT

SPRING WASHER

TAIL LIGHT PREPARE


CABLE TREE

REVERSE LIGHT

REAR LIGHT

BULB-LIGHT

DUAL FILAMENT BULB-LAMP


SPRING WASHER


FOG LIGHT

KABELBOOM ACHTERFRAME – DRAHTBÜNDEL HINTENRAHMEN – CABLE TREE REAR FRAME





Partnumber:

159.003.916.854

159.003.916.302

108.400.000.024

116.500.003.350

025.011.005.000

020.004.005.020

114.201.001.004

108.400.000.023

108.400.000.015

108.400.000.017

108.400.000.020

025.004.004.000

025.011.004.000

118.150.001.001

118.151.060.001

108.400.000.019

108.400.000.016

159.003.935.530

020.004.006.016

025.011.006.000

022.001.006.000

112.009.001.001

022.001.010.000

025.011.010.000

409.DW.37.84.00

113.004.002.001

108.400.000.008

113.011.003.001

113.002.004.001

111.101.024.021

111.103.024.021

409.DW.37.85.00

025.011.008.000

020.021.008.016

113.008.003.001

Pagina 24

WG 18D Pagina 25


Pos:

Pos:

Pos:

741

742

743

744

745

747

748

754

755

757

758

759

760

Aantal:

Anzahl:

Quantity:

4

2

1

4

4

8

8

1

1

2

1

1

1

Beschrijving:

RUBBERSTRIP 6X40 X 460MM

ACCU 6EP10 12V 135 AH

ACCURAAM WG18B/WG45B

DRAADSTANG M. 8 X 180

VLEUGELMOER DIN 315 M8



KNIE 45GR. 1/8'-1/8'NPTF


LAMP H3 24 V/70 W

SYNCRO START 24V (WG18D)


STEKERPEN 4 MM ROOD

8

Beschreibung:

GUMMI STREIFEN

BATTERIE

BATTERIE RAHMEN

GEWINDE STANGE

FLÜGELMUTTER

SCHEIBE

MUTTER

KNIEKUPPLUNG


LAMPE H3

SYNCRO START 24V

SCHEIBE

STECKERSTIFT

Description:

RUBBER STRIP

BATTERY

BATTERY FRAME

THREADED ROD

WING NUT

WASHER

NUT

COUPLING

HEX BOLT

BULB-LIGHT H3


WASHER

PLUG PIN

KABELBOOM ACHTERFRAME – DRAHTBÜNDEL HINTENRAHMEN – CABLE TREE REAR FRAME





Partnumber:

179.103.040.006

117.001.135.001

409.CF.37.01.00

409.023.008.180

022.500.008.000

025.004.008.000

022.001.008.000

223.008.002.002

020.004.005.010

111.101.024.070

159.003.932.530

025.004.010.000

116.050.001.004

Pagina 26

WG 18D Pagina 27


Pos:

Pos:

Pos:

701

702

703

707

709

712

713

714

715

716

717

718

719

720

721

722

723

724

725

726

727

728

729

730

731

732

733

734

735

737

738

740

741

742

743

Aantal:

Anzahl:

Quantity:

1

2

1

1

1

1

1

1

2

2

2

1

1

1

1

2

2

2

1

1

1

1

2

1

1

2

4

2

1

7

4

1

4

2

1

Beschrijving:

STARTMOTOR WG 45C

RELAIS

KABELBOOM MOTOR WG18D/WG


KABELBOOM ACHTERFRAME

KABELBOOM PLUS ACCU (M12

KABELB. VERBINDING ACCU

KABELB. ACCU / ZEKERING



ZEKERINGHOUDER MIDI

ZEKERING MIDI 60 AMPERE

MASSA LITZE ACHTERFRAME

KABELBOOM MIN ACCU

WISSELSTROOMDYNAMO 70A




MASSASCHAKELAAR 250A/24V




WERKLAMP ULTRA BEAM FF I

KABELBOOM WERKLAMPEN MOT

ACHTERUITRIJLAMP/KNIPPER

ACHTERLICHT MET REFLECTO


DUPLOLAMP 24 V/ 5-21 W



B.Z.K.BOUT 8.8 M. 8X 16

MISTLAMP/KNIPPERLICHT AC

RUBBERSTRIP 6X40 X 460MM

ACCU 6EP10 12V 135 AH

ACCURAAM WG18B/WG45B

8

Beschreibung:

STARTMOTOR

RELAIS

DRATHBÜNDEL

DRUCKMELDER

DRATHBÜNDEL

DRAHTBÜNDEL

DRAHTBÜNDEL

DRATHBÜNDEL

SCHEIBE

FEDERSCHEIBE

SICHERUNGSHALTER

SICHERUNG

SICHERUNG

MASSAKABEL

WECHSELSTROMDYNOMO


FEDERSCHEIBE

MUTTER

MASSASCHALTER

MUTTER

FEDERSCHEIBE


WEITSTRAHLER

DRAHTBÜNDEL

RÜCKWÄRTSFAHR LAMPE

HECKLICHT

GLÜHLAMPE

BILUXLAMPE


FEDERSCHEIBE


NEBELLAMPE

GUMMI STREIFEN

BATTERIE

BATTERIE RAHMEN

Description:

STARTER MOTOR

RELAIS

CABLE TREE


CABLE TREE

CABLE TREE

CABLE TREE

CABLE TREE

CABLE TREE

WASHER

SPRING WASHER

FUSE HOLDER

FUSE

MASS CABLE

AC DYNAMO

HEX BOLT

SPRING WASHER

NUT

MASS SCHALTER

NUT

SPRING WASHER



CABLE TREE

REVERSE LIGHT

REAR LIGHT

BULB-LIGHT

DUAL FILAMENT BULB-LAMP


SPRING WASHER


FOG LIGHT

RUBBER STRIP

BATTERY

BATTERY FRAME





Partnumber:

159.003.921.403

159.003.916.302

108.400.000.024

114.201.001.004

108.400.000.023

108.400.000.026

108.400.000.017

108.400.000.020

025.004.004.000

025.011.004.000

118.150.001.001

118.151.060.001

108.400.000.019

108.400.000.016

159.003.935.530

020.004.006.016

025.011.006.000

022.001.006.000

112.009.001.001

022.001.010.000

025.011.010.000

409.DW.37.84.00

113.004.002.001

108.400.000.008

113.011.003.001

113.002.004.001

111.101.024.021

111.103.024.021

409.DW.37.85.00

025.011.008.000

020.021.008.016

113.008.003.001

179.103.040.006

117.001.135.001

409.CF.37.01.00

KABELBOOM ACHTERFRAME (vanaf ch.nr. 18418001) – DRAHTBÜNDEL HINTENRAHMEN (ab ch.nr. 18418001) – CABLE TREE REAR FRAME (as from ch.nr. 18418001)

Pagina 28

WG 18D Pagina 29


Pos:

Pos:

Pos:

744

745

747

748

751

754

755

757

758

759

760

761

762

763

764

765

766

767

768

769

770

Aantal:

Anzahl:

Quantity:

4

4

8

8

1

1

1

2

1

1

1

1

2

4

2

1

5

1

1

1

1

Beschrijving:

DRAADSTANG M. 8 X 180

VLEUGELMOER DIN 315 M8




KNIE 45GR. 1/8'-1/8'NPTF


LAMP H3 24 V/70 W

SYNCRO START 24V (WG18D)


STEKERPEN 4 MM ROOD

STEUN VOOR RELAIS (2X)




KABELB. PLUS/START-STOP

AFSCHERMING WHT302

MONTAGE HULPSTARTRELAIS

STRIPFUSE 30A DIN 7258/1

MFA10 DC-FILTER

MODIFICATIE BLUSDIODE T.

8

Beschreibung:

GEWINDE STANGE

FLÜGELMUTTER

SCHEIBE

MUTTER

MUTTER

KNIEKUPPLUNG


LAMPE H3


SCHEIBE

STECKERSTIFT

STÜTZE

FEDERSCHEIBE

SCHEIEB

MUTTER

DRATHBÜNDEL

ABSCHIRMUNG

RELAIS (SATZ)

STRIP SICHERUNG

DC-FILTER

DIODE

Description:

THREADED ROD

WING NUT

WASHER

NUT

NUT

COUPLING

HEX BOLT

BULB-LIGHT H3


WASHER

PLUG PIN

SUPPORT

SPRING WASHER

WASHER

NUT

CABLE TREE

SHIELD

RELAIS (ASSEMBLY)

STRIPFUSE

DC-FILTER

DIODE





Partnumber:

409.023.008.180

022.500.008.000

025.004.008.000

022.001.008.000

022.001.004.000

223.008.002.002

020.004.005.010

111.101.024.070

159.003.932.530

025.004.010.000

116.050.001.004

409.EB.31.15.00

025.011.012.000

025.004.012.000

022.001.012.000

108.400.000.031

118.060.001.001

409.DW37MD05.00

118.151.030.002

114.114.002.001

409.DW37MD04.00

KABELBOOM ACHTERFRAME (vanaf ch.nr. 18418001) – DRAHTBÜNDEL HINTENRAHMEN (ab ch.nr. 18418001) – CABLE TREE REAR FRAME (as from ch.nr. 18418001)

Pagina 30

WG 18D Pagina 31


Pos:

Pos:

Pos:

701

702

703

704

705

706

707

708

710

Aantal:

Anzahl:

Quantity:

6

6

3

2

1

1

1

5

1

Beschrijving:



LITZE MASSAKABEL 25MM2 M




MASSA LITZE MOTOR / ACHT



8

Beschreibung:

MUTTER

FEDERSCHEIBE

MASSAKABEL

FEDERSCHEIBE

MUTTER


MASSAKABEL

SCHEIBE

SCHEIBE

Description:

NUT

SPRING WASHER

MASS CABLE

SPRING WASHER

NUT

HEX BOLT

MASS CABLE

WASHER

WASHER

MASSASTRIPPEN – MASSESTREIFEN – MASS STRIP





Partnumber:

022.001.010.000

025.011.010.000

110.955.010.300

025.011.012.000

022.001.012.000

020.004.012.016

108.400.000.018

025.004.010.000

025.004.012.000

Pagina 32

WG 18D Pagina 33


Pos:

Pos:

Pos:

Aantal:

Anzahl:

Quantity:

Beschrijving:

VOOR ARTIKELBESCHRIJVING

ZIE ZF-ONDERDELENBOEK

8

Beschreibung:

FÜR ARTIKELBESCHREIBUNG

SIEHE ZF-ERSATZTEILKATALOG

Description:

FOR ARTICLE DESCRIPTION

SEE ZF-PARTS CATALOG

ZF KABELBOOM (ERGO HANDLE) – ZF DRAHTBÜNDEL (ERGO GRIFF) – ZF CABLE TREE (ERGO HANDLE)





Partnumber:

Pagina 34

WG 18D Pagina 35


Pos:

Pos:

Pos:

701

702

703

Aantal:

Anzahl:

Quantity:

1

1

1

Beschrijving:

STUUREENHEID DW-3/ EST-3

KABELBOOM V/R-HANDLE W

VERLENGKABEL WG18D

VOOR ARTIKELBESCHRIJVING

ZIE ZF-ONDERDELENBOEK

8

Beschreibung:

STEUER EINHEIT

DRAHTBUNDEL

VERLÄNGERUNGSKABEL

FÜR ARTIKELBESCHREIBUNG

SIEHE ZF-ERSATZTEILKATALOG

Description:

CONTROL UNIT

CABLE TREE

EXTENSION CABLE

FOR ARTICLE DESCRIPTION

SEE ZF-PARTS CATALOG





Partnumber:

141.6009.065255

108.400.000.033

141.6029.205416

ZF KABELBOOM (V/R HANDLE) (vanaf ch.nr. 18418001) – ZF DRAHTBÜNDEL (V/R GRIFF) (ab ch.nr. 18418001) – ZF CABLE TREE (V/R HANDLE) (as from ch.nr. 18418001)

Pagina 36

WG 18D

DIVERSEN – VERSCHIEDENES - MISCELLANEOUS



Klimaregelung

9

9


DIVERSEN MISCELLANEOUS

VERSCHIEDENES

1 – 8

WG 18D Pagina 1

WG 18D Tekeningnummer: DX-70-00/3 Blad 1A

Pos:

Pos:

Pos:

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

Aantal:

Anzahl:

Quantity:

0,150

4

1

1,150

2

1,200

1

2

1

0,250

0,850

1

2

1

2

6

3

4

4

2

1

4

0,350

4

1,200

1

1

1

1

2

1

1

1

1

1

Beschrijving:

VERWARMINGSLANG 76 MM

LUCHTMOND VERSTELBAAR RO

VERBINDINGSSTUK 90 GRAD.

VERWARMINGSSLANG 44.5 MM

VERLOOPSTUK 76-51 MM

VERWARMINGSLANG 50.8 MM

LUCHTMOND VERSTELBAAR RO

VERLOOPSTUK 2" - 2.5"

Y-STUK 2.5"

VERWARMINGSLANG 80 MM

VERWARMINGSLANG 63.5 MM






PIJPEIND 18 57290-18-10



H.SCHOTKOPP.L 18MM ND160

WATERKLEP ELEKTRISCH 3/8


L.DRUK SL.3006-10 15,9MM



AIRCO-UNIT MET VERWARMIN

0-RING #10

0-RING #6

EXPANSION VALVE BLOCK

0-RING #8

VERDAMPER 385X127X91 MM

DRAAITHERMOSTAAT MECHANI

VERWARMINGS COIL 40-5070

RADIAALBLAZER MCC 24V

KACHELWEERSTAND 24V 3 ST

9

Beschreibung:

HEIZUNG SCHLAUCH

LUFTDÜSE

KOPPELSTUCK

HEIZUNG SCHLAUCH

REDUZIERSTUCK

HEIZUNGSCHLAUCH

LUFTDÜSE

REDUZIERSTUCK

Y-STUCK

HEIZUNGSTUCK

HEIZUNGSTUCK

LEITUNGKLEMME


LEITUNGKLEMME


SCHLAUCH SCHELLE

LEITUNG


RING

KUPPLUNG

WASSERABSPERRVENTIL


SCHLAUCH

FEDERSCHEIBE

PVC SCHLAUCH

AIRCO-UNIT

O-RING

O-RING

EXPANSION VENTIL

O-RING

VERDAMPFER

DREH THERMOSTAT

HEIZUNG ELEMENT

BLÄSER

HEIZUNG RESISTENZ

Description:

HEATING HOSE

AIR NOZZLE

CONNECTING PIECE

HEATING HOSE

ADAPTER PIECE

HEATING SCHLAUCH

AIR NOZZLE

ADAPTER PIECE

Y-PIECE

HEATING PIECE

HEATING PIECE

PIPE CLAMP

METAL SCREW

PIPE CLAMP

METAL SCREW

HOSE CLAMP

PIPE

CAP NUT

RING

COUPLING

WATER VALVE


HOSE

SPRING WASHER

PVC HOSE

AIRCO-UNIT

O-RING

O-RING

EXPANSION VALVE BLOCK

O-RING

EXPANSION COIL

THERMOSTAT

HEATING COIL

BLOWER

HEATER RESISTOR

KLIMAATREGELING – KLIMAREGELUNG – AIR CONDITIONER


VERSCHIEDENES



Partnumber:

033.201.076.000

284.003.000.001

284.008.090.045

033.201.045.000

284.005.001.051

033.201.051.000

284.002.000.001

284.006.051.063

284.007.001.063

033.201.080.000

033.201.064.000

250.021.003.018

021.104.006.025

250.021.004.025

021.104.006.030

252.001.016.025

047.501.018.010

Z01.49.00.018

Z01.48.05.018

046.060.018.018

282.012.002.001

020.004.008.020

031.001.159.000

025.011.008.000

035.001.012.000

281.005.002.001

283.002.270.603

283.002.270.601

283.002.260.190

283.002.270.602

283.001.004.001

283.041.007.001

280.010.001.001

282.001.012.001

118.103.024.003

Pagina 2

WG 18D Pagina 3


Pos:

Pos:

Pos:

336

Aantal:

Anzahl:

Quantity:

4

Beschrijving:


9

Beschreibung:

Description:


VERSCHIEDENES



Partnumber:

RING WASHER 025.004.008.000


Pagina 4

WG 18D Pagina 5


Pos:

Pos:

Pos:

201

202

203

204

205

207

208

209

210

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

Aantal:

Anzahl:

Quantity:

2

2

1

1

1

4

3

1

1

1

4

4

7

1

1

2

1

4

2

4

3

1

2

1

5,550

4

1

1

1

1

1

1

1

1

8

Beschrijving:



FRAME CONDENSOR

CONDENSOR

WINDTUNNEL CPL.

0-RING #6

0-RING #8

REFRIG.HOSE # 6 LG=1280


V-SNAAR XPA 1082 LW




SERVICE FITTING #8

SERVICE FITTING #10

0-RING #10






COMPRESSOR 24V


INSCHUIFKOPP. 1/2'NPT-10

L.DRUK SL.3006-10 15,9MM


R.KOPP. 1/2'NPT GAT 8 MM


RECEIVER DRIER

KLEM VOOR FILTER-DROGER


REFRIG.HOSE #10 LG=3855

MONTAGESTEUN AIRCOCOMPR.



9

Beschreibung:


FEDERSCHEIBE

RAHMEN

KONDENSATOR

WINDTUNNEL

O-RING

O-RING

SCHLAUCH

SCHLAUCH

KEIL RIEMEN


MUTTER

FEDERSCHEIBE

SERVICE FITTING


O-RING

LEITUNGKLEMME


LEITUNGKLEMME



KOMPRESSOR


EINSCHIEßKUPPLUNG

SCHLAUCH

SCHEIBE

KUPPLUNG

DRUCK SCHALTER

RECIEVER DRIER

KLAMMER

SCHLAUCH

SCHLAUCH

STÜTZE

LEITUNGKLEMME


Description:

HEX BOLT

FEDER WASHER

FRAME

CONDENSOR

WINDTUNNEL

O-RING

O-RING

HOSE

HOSE

V-BELT

HEX BOLT

NUT

SPRING WASHER



O-RING

PIPE CLAMP

METAL SCREW

PIPE CLAMP

METAL SCREW

HEX BOLT

COMPRESSOR

HOSE CLAMP

INSERTING COUPLING

HOSE

WASHER

COUPLING


RECIEVER DRIER

CLAMP

HOSE

HOSE

SUPPORT

PIPE CLAMP

HEX BOLT



VERSCHIEDENES



Partnumber:

020.004.008.020

025.011.008.000

409.DX.72.01.00

283.002.210.102

409.DX.34.01.00

283.002.270.601

283.002.270.602

283.006.270.528

283.005.270.526

139.001.001.082

020.004.010.035

022.001.010.000

025.011.010.000

283.002.270.275

283.002.270.265

283.002.270.603

250.021.004.022

021.104.006.030

250.021.003.018

021.104.006.025

020.004.010.030

283.002.260.246

252.001.016.025

047.555.008.010

031.001.159.000

025.004.010.000

159.003.916.256

283.002.250.308

283.002.260.219

409.DK.72.09.00

283.007.270.527

283.007.270.525

409.CH.72.01.00

250.021.004.025

020.004.006.010

Pagina 6

WG 18D Pagina 7


Pos:

Pos:

Pos:

239

240

Aantal:

Anzahl:

Quantity:

8

8

Beschrijving:



9

Beschreibung:

FEDERSCHEIBE

MUTTER

Description:

SPRING WASHER

NUT



VERSCHIEDENES



Partnumber:

025.011.006.000

022.001.006.000

Pagina 8

Tekening:

Zeichnung:

Drawing:

53.125.1314.001

53.175.1311.001

53.186.0509.001

A-25-53-01 BLAD2A

A-75-52-01 BLAD2A

A-86-18-01 BLAD2A

DW-10-00/3 BLAD1A

DW-10-00/3 BLAD2A

DW-10-00/5 BLAD1A

DW-10-00/6 BLAD1A

DW-10-00/6 BLAD2A

DW-10-00/7 BLAD1A

DW-10-00/8 BLAD1A

DW-40-00 BLAD1A




DW-40-00/5 BLAD1A




DW-50-00/1 BLAD1A

DW-50-00/2 BLAD1A

DW-50-00/2 BLAD1B

DW-50-00/3 BLAD1A

DW-50-00/3 BLAD1B

DW-50-00/4 BLAD1A

DW-50-00/5 BLAD1A

DW-50-00/5 BLAD2A

DW-50-00/5 BLAD3A

DW-50-00/5 BLAD3B

DW-60-00/2 BLAD1A

DW-60-00/5 BLAD1A

DW-60-00/6 BLAD1A

DW-60-00/6 BLAD2A

DW-60-00/8 BLAD1A

Benaming:

Hefcilinder

Kipcilinder

Stuurcilinder

Hefcilinder

Kipcilinder

Stuurcilinder




Remsysteem hydr.

Handrem

Besturing


Installatie

Installatie

Laadbak

Combi-bak

Snelwisselaar (luchtbed.)

Pers & retourleiding


Zuig- & lekleiding

Hydrauliek

Servo ergo handel


Tanks

Tanks

Smeersysteem






Stoel

Cabine


Bekleding kabine

10

Bezeignung:

Hubzylinder

Kippzylinder

Lenkzylinder

Hubzylinder

Kippzylinder

Lenkzylinder

Schützgehause Vorne

Schützgehause Hinten

Schützgehause Getriebe

Bremsystem Hydr.

Handbremse

Lenkanlage


Installation

Installation

Schaufel

Combi-Schaufel

Schnellwechsler (pneum.)

Druck & Rückrohr

Prioritatsventil

Saug & Lekleitung

Hydraulik

Servo Ergo Griff

Servo V/R Griff

Behälter

Behälter

Schmiersystem

Dritten Sektion (normal)

Dritten Sektion (Dreiwegh.)

Dritten Sektion (Wahlventil)

Dritten Sektion (Wahlventil)


Stühl

Fahrenhaus

Kantzylinder


VERWIJZINGSLIJST REFERENCE LIST

VERWEISUNGSLISTE

Designation:









Protective housing transm

Brake system hydr.

Hand brake



Installation

Installation

Bucket

Combi-bucket


Pressure pipe


Suctio & leak-off pipe

Hydraulic

Servo ergo handle


Tanks

Tanks


Third section (normal)

Third sect.(three-way cock)

Third section

Third section

Bonnet Links

Chair

Cabin

Cantcylinder


Sectie:

Sektion:

Section:

6

6

6

6

6

6

2

2

2

7

7

6

4

3

3

3

3

3

6

6

6

6

6

6

4

4

6

6

6

6

6

4

4

4

4

4

Pagina:

Seite:

Page:

Pagina 1

35 — 36

39 — 40

43 — 44

33 — 34

37 — 38

41 — 42

9 — 10

11 — 12

13 — 14

5 — 6

7 — 8

1 — 6

1 — 2

1 — 2

3 — 4

5 — 6

7 — 8

9 — 12

7 — 8

9 — 10

11 — 12

13 — 18

19 — 20

21 – 22

3 — 4

5 — 6

31 — 32

23 — 24

25 — 26

27 — 28

29 — 30

7 — 10

11 — 12

13 — 20

21 — 22

23 — 24

Tekening:

Zeichnung:

Drawing:

DW-60-00/9 BLAD1A

DW-60-00/9 BLAD2A

DX-10-00 BLAD1A



DX-10-00/6 BLAD1A

DX-30-00/1 BLAD1A

DX-30-00/1 BLAD3A

DX-30-00/1 BLAD4A

DX-30-00/2 BLAD1A

DX-30-00/3 BLAD1A

DX-30-00/4 BLAD1A

DX-30-00/4 BLAD2A

DX-30-00/4 BLAD2B

DX-30-00/5 BLAD1A

DX-30-00/7 BLAD1A

DX-30-00/7 BLAD1B

DX-30-00/7 BLAD2A

DX-30-00/7 BLAD2B

DX-30-00/7 BLAD3A

DX-30-00/7 BLAD4A

DX-30-00/7 BLAD4B

DX-30-00/7 BLAD5A

DX-30-00/7 BLAD5B

DX-30-00/7 BLAD6A

DX-30-00/7 BLAD6B

DX-30-00/7 BLAD7A

DX-30-00/7 BLAD7B

DX-30-00/7 BLAD8A

DX-30-00/7 BLAD9A

DX-30-00/7 BLAD9B

DX-30-00/8 BLAD1A

DX-30-00/9 BLAD1A

DX-70-00/3 BLAD1A

DX-70-00/3 BLAD2A

Benaming:


Stickers (zwart) bio

Onderstel

Schamel

Knikpunt




Brandstofpompbediening + h.

Transmissie

Tussenassen










Kabelboom boven cabine

Kabelboom boven cabine





Kabelboom Achterframe

Kabelboom Achterframe

Massastrippen

ZF Kabelboom (Ergo handle)

ZF Kabelboom (V/R handle)

Uitlaat

Luchtinlaat



10

Bezeignung:


Aufkleber (schwarz) bio

Fahrgestell

Schemel




Kraftstoffpumpbedienung

Kraftstoffpumpbedienung + H.

Getriebe

Gelenkwellen

Kühling Getriebe

Külung Motor Ausg. Behaltern

Külung Mot. / Küh


Drathbündel Armaturenbrett

Drathbündel Armaturenbrett




Drahtbündel Fahrerhaus Oben

Drahtbündel Fahrerhaus Oben

Drahtbundel Fahrerhaus U.

Drahtbundel Fahrerhaus U.





Massestreifen

ZF Drahtbündel (Ergo Griff)

ZF Drahtbündel (V/R Griff)

Auspuff

Lufteinlaß

Klimaregelung

Klimaregelung

VERWIJZINGSLIJST REFERENCE LIST

VERWEISUNGSLISTE

Designation:


Stickers (black) bio

Undercarriage

Bogie

Pivot point




Fuel pump control + hand c.

Transmission


Coolingtransmission

Cooling engine rec. tank

Cooling engine / rad

Fuel pipes





Cable tree printed c-board



Cable tree cabin unter

Cable tree cabin unter





Mass strip

ZF Cable tree (Ergo handle)

ZF Cable tree (V/R handle)

Exhaust

Air input



Sectie:

Sektion:

Section:

4

4

2

2

2

7

5

5

5

5

5

5

5

5

5

8

8

8

8

8

8

8

8

8

8

8

8

8

8

8

8

5

5

9

9

Pagina:

Seite:

Page:

Pagina 2

25 — 26

27 — 28

1 — 4

5 — 6

7 — 8

1 — 4

1 — 4

5 — 6

7 — 8

9 — 10

11 — 12

13 — 14

15 — 18

19 — 20

21 — 22

1 — 2

3 — 4

5 — 6

7 — 8

9 — 10

11 — 12

13 — 14

15 — 16

17 — 18

19 – 20

21 – 22

23 – 26

27 – 30

31 – 32

33 – 34

35 – 36

23 — 24

25 — 26

1 — 4

5 — 8

Onderdelenboek - Werklust

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Onderdelenboek - Werklust

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
