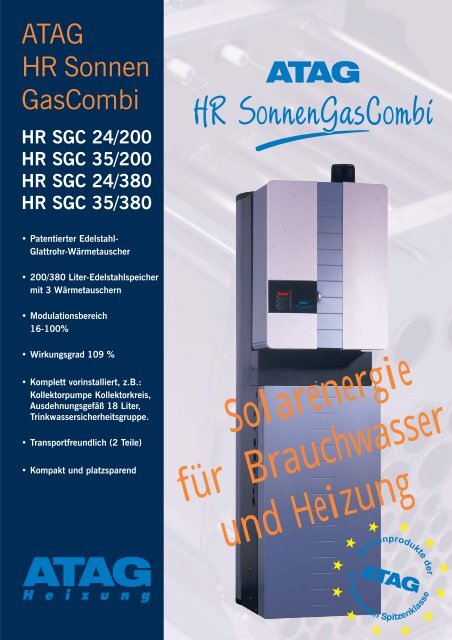

Solarenergie für Brauchwasser und Heizung

ATAG
HR Sonnen
GasCombi
HR SGC 24/200
HR SGC 35/200
HR SGC 24/380
HR SGC 35/380
• Patentierter Edelstahl-
Glattrohr-Wärmetauscher
• 200/380 Liter-Edelstahlspeicher
mit 3 Wärmetauschern
• Modulationsbereich
16-100%
• Wirkungsgrad 109 %
• Komplett vorinstalliert, z.B.:
Kollektorpumpe Kollektorkreis,
Ausdehnungsgefäß 18 Liter,
Trinkwassersicherheitsgruppe.
• Transportfreundlich (2 Teile)
• Kompakt und platzsparend
Solarenergie
für Brauchwasser
und Heizung

Die kompakte Lösung m
Solarenergie Solarenergie für für Brauchwasser Brauchwasser und und Heizung
Heizung
Die neueste Entwicklung von ATAG macht es
möglich: die effiziente Nutzung der Solarenergie für die
Brauchwasserbereitung und die Heizungsunterstützung.
Der SonnenGasCombi HR SGC ist die Kombination eines
HR 5000 Brennwertkessels mit einem 200/380 l Edelstahlspeicher.
Die kompakten Abmessungen
bedingen einen geringen Platzbedarf und gestatten
eine optimale Raumausnutzung. Auch den
SonnenGasCombi kennzeichnet eine ATAG
Spezifikation - der konsequente Einsatz von
Edelstahl. Sowohl das Herz des Brennwertkessels,
der patentierte Glattrohr-Wärmetauscher, als auch
der Solarspeicher sind aus diesem Material
gefertigt. Langjährige Erfahrung, hohe Verarbeitungsqualität
und die Auswahl hochwertiger
Materialien sorgen für eine lange Lebensdauer mit
gleich bleibendem Wirkungsgrad. Der Brenner im
Kessel moduliert stufenlos von 16-100%.
Europäische Verbrauchertests bestätigen diese
hervorragenden Eigenschaften mit Spitzenpositionen
für ATAG Geräte. Die Kopplung von
Brennwert- und Solartechnologie mit doppeltem
Nutzen bedeutet für den Anwender die Einsparung
von Erdgas und die Schonung unserer Umwelt.
Brauchwasser
Die über den Kollektor gewonnene Solarenergie wird sowohl
für die Brauchwasserbereitung als auch für die
Heizungsunterstützung genutzt. Im Speicher ist ein
Solarwärmetauscher (11) integriert, der mit dem Kollektor
verbunden wird. Über diesen Anschluss wird das im
Solarkollektor aufgeheizte Wärmeträgermedium dem
Solarwärmetauscher zugeführt, der das Brauchwasser im
Speicher erwärmt. Sollte nicht genügend Solarenergie durch
den Kollektor zur Verfügung stehen, schaltet der Gas-
Brennwertkessel auf Speicherbetrieb und sorgt für eine
konstante Brauchwassertemperatur (5).
1. HR 5000-Edelstahl-Wärmetauscher
2. Control Management System (CMS)
mit Solarmodul
3. 3-Wege-Ventil (ZH/BW)
4. Modulierende Umwälzpumpe
5. Brauchwasserwärmetauscher
6. Brauchwassersensor
7. ZH-Solarsensor
8. ZH-Wärmetauscher
9. Modulierendes 3-Wege-Ventil (ZH-Solar)
10. ZH-Solar-Rücklaufsensor
11. Solarwärmetauscher
12. Sicherheitsventil (Solar)
13. Kollektorpumpe Kollektorkreis
14. Ausdehnungsgefäß 18 Liter
15. Speicherfühler Solar (Delta-T)
16. Kollektorfühler Solar (Delta-T)
17. Speicher-Entleerhahn
18. Trinkwassersicherheitsgruppe
19. Thermostatisches Mischventil
20. Anschluß Zirkulationsleitung
21. Durchflußmengenbegrenzer
22. Kollektor Ihrer Wahl (nicht im ATAG Lieferumfang)
23. Thermometer Solar-Vorlauf
24. Thermomanometer Solar-Rücklauf

it doppeltem Nutzen
ATAG Smart ATAG BrainQ
Heizung
Der ZH - Wärmetauscher (8) im Speicher
dient der Zuführung der Solarwärme in
das Heizungssystems. Sollte diese
Wärmezuführung nicht ausreichend
sein, wird der GasBrennwertkessel
nachgeschaltet. Der HR SGC ist sowohl
für die Fußbodenheizung als auch für
konventionelle Heizkörper geeignet.
Solarkollektoren
Eine Anbindung an alle marktgängigen
Solarkollektoren ist mit dem ATAG HR-
SGC möglich.
Regelung
Die im Gas-Brennwertkessel integrierte
Regelung ist speziell für das kompakte
Gerät entwickelt worden. Die Menüführung
ist dabei von den HR 5000
Kesseln übernommen worden. An diese
Regelung können der ATAG BrainQ /
Smart als externe Bedieneinheit angeschlossen
werden. Dadurch kann der HR-
SGC witterungs- und/oder raumgeführt
betrieben werden.
Der ATAG SonnenGasCombi ist ein
variables Gerät sowohl für den Neubau
als auch für die Nachrüstung. Sein
Einsatz spart Erdgas und vermindert die
Emissionswerte an CO 2 und NOx.
Für jeden erdenklichen Einsatz -
ATAG hat die sonnige Lösung.

Technische Daten
A
+
step
-
store
mode
reset
E
HR S nnenGasC mbi
C
B
S
z
D
F
U
V
W
X
Y
2-Colli-System
g
k
w
a
r
u
i
e
c
G
Kabeldurchführung
230V
R
J
H
L
K
P
N
M
Q
HR SGC
24-200
HR SGC Leistungsdaten 200 Liter 380 Liter
Kesseltyp
HR SGC
24-200
HR SGC
35-200
T
HR SGC
24-380
A
HR SGC
35-380
Nennbelastung (Hs=Ho) kW 24,0 35,0 24,0 35,0
Nennbelastung (Hi=Hu) kW 21,6 31,5 21,6 31,5
Modulationsbereich (80/60°C) kW 3,5-21,2 4,9-30,9 3,5-21,2 4,9-30,9
Modulationsbereich (50/30°C) kW 3,9-23,0 5,3-33,6 3,9-23,0 5,3-33,6
Kesselwirkungsgrad V/R 80/60°C
bei Nennheizleistung
% 98 98
Kesselwirkungsgrad V/R 50/30°C
bei Nennheizleistung
% 107 107
Kesselwirkungsgrad V/R 50/30°C
nach EN677
% 109 109
Gewicht Kessel leer 50 52 50 52
Gewicht Speicher kg 75 75 98 98
Gewicht Gerät total 125 127 148 150
Speichervolumen total Liter 200 380
Warmwasservolumen Liter 80 150
Brauchwasserleistung bei 45°
(Erste 10 Min.)
l/min 18,0 22,0 23,0 29,0
Wasservolumen Sonnenteil Liter 120 230
Solarheizleistung (Solarwasser
80°C / Heizwasser 30°C)
kW 8 10
+
step
-
E
store
mode
reset HR S nnenGasC mbi
C
B
g
k
w
a
r
u
i
e
c
U
V
W
X
Y
HR
SonneGasCombi
Abmessungen
D
F
g
z
k
w
a
r
u
i
e
c
24-200
35-200
24-380
35-380
A Höhegesamt mm 1880 1860
B HöheSpeicher mm 1820 1830
C Breite mm 510 660
D Tiefe mm 895 1040
E Abgasstutzen mm 340 415
F Abgasstutzen mm 780 920
G Zuluft mm 120 120
H Kondensatanschlußc mm 480 480
J Ausdehnungsgefäß-Anschluße mm 525 525
K KollektorleitungEingangi mm 560 560
L KollektorleitungAusgangu mm 610 610
M Kesselrücklaufr mm 670 670
N Kesselvorlaufa mm 730 730
P Warmwasserw mm 790 790
Q Kaltwasserk mm 850 840
R Gasleitungg mm 930 930
S ZirkulationsleitungBWz mm
obenseite
Speicher
870
T Netzleitung mm 1040 1040
U Netzleitung mm 510 675
V Leitungencunde mm 580 744
W Leitungeni, u,
r,
a,
w und
k mm 600 766
X Leitungg mm 636 796
Y VorderseiteSpeichermantel mm 810 970
G
Kabeldurchführung
230V
R
S
Q
P
N
L
M
K
J
H
T
HR SGC
35-380
8B.10.43.03/11.03 Änderungen vorbehalten.
