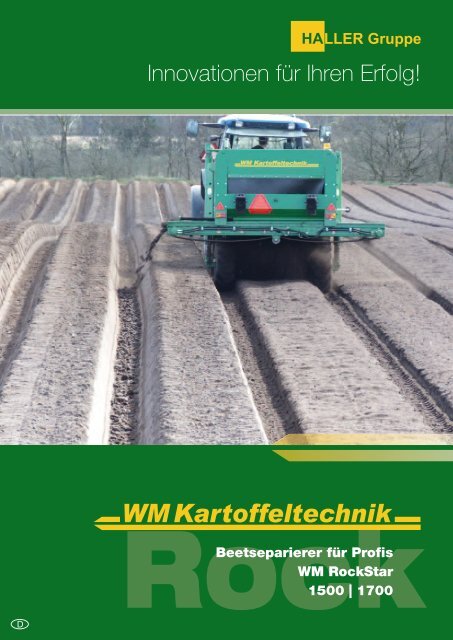

D
Innovationen für Ihren Erfolg!
Rock
Beetseparierer für Profi s
WM RockStar
1500 | 1700

2
RockStar 1500 | 1700
Separieren von Steinen und Erdkluten –
mit dem WM RockStar bereiten Sie
das optimale Saatbett.
WM RockStar - der Profi
unter den Beetseparierern

Der neu entwickelte WM RockStar
vereint jahrelange Erfahrung in
Stein- und Klutentrennung
mit innovativer Technik
zu einer extrem leistungsfähigen
Maschine.
3

RockStar 1500 | 1700
4 Der WM RockStar im Detail
Der RockStar kann im Zugmaul oder in den Unterlenkern
am Traktor angehängt werden. Optional stehen Druckluft
oder Hydraulikbremsanlage zur Verfügung.
Der Antrieb des WM RockStar erfolgt über eine Gelenkwelle
vom Traktor aus und ist mit einer Nockenschaltkupplung gegen
Überlastung abgesichert. Siebketten und Sternwalzenseparierer
werden über einen formschlüssigen, hochbelastbaren
Zahnriemenantrieb angetrieben. Das Querförderband
zum Austragen der Steine und die Erdklutenreiberkette sind
hydraulisch angetrieben.
Zur Steuerung der automatischen Tiefenführung wird das
Beet über den großvolumige Einzugsrotor abtastet. Die Arbeitstiefe
wird vom Fahrer über das serienmäßige HMI Terminal
vorgegeben.
Die großen gezahnten Mitnehmerscheiben gewährleisten,
dass das Beet in voller Breite aufgenommen und den Sepa-

ierungselementen zugeführt wird. Zudem sorgen die Mitnehmerscheiben
für einen verstopfungsfreien Arbeitsablauf.
Als untere Aufnahme dienen hochstabile Schare. Der
Scharträger kann optional auch mit einem durchgehenden
Schar bestückt werden.
Absiebung von Steinen und Erdkluten
Zur Absiebung bietet der WM RockStar verschiedene
Optionen um den individuellen Ansprüchen der Separierung
auf Ihren Feldern zu genügen. Die Maschinen der
Baureihe 1500 und 1700 unterscheiden sich in Ihren Arbeitsbreiten
und der Baulänge. Sie werden mit 3 oder 4
Siebketten zur Separierung eingesetzt. Ebenso kann der WM
RockStar mit Siebketten und Siebsternreinigern in Kombination
ausgerüstet werden. Die Siebsterne haben einen
großen Durchmesser, wodurch ein kontinuierlicher Gutstrom
und höchste Separierleistungen erreicht werden. Durch den
großen Durchmesser der Siebsterne werden die Verschleißkosten
reduziert.
Vor den Siebsternen ist ein kräftiger Vierkantrotor mit
Wechselverschleißplatten integriert. Die Verschleißplatten
sind einfach und schnell zu wechseln - das reduziert Standzeiten
und Verschleißkosten.
Der Erdstrom des zu separierenden Beetes wird von Anfang
an über die gesamte Breite der Siebelemente verteilt. Aus
diesem Grunde erreicht der WM RockStar höchste Flächenleistungen.
Volle Ausnutzung der Siebflächen bei stärkster
Separierung, das erlaubt hohe Fahrgeschwindigkeiten und
ergibt höchste Tagesleistungen. Effizienz pur, das ist der WM
RockStar.
5

RockStar 1500 | 1700
6 Mit dem WM RockStar behalten Sie Ihre Kosten
beim separieren im Griff
Flexible Siebkette als Erdklutenreiber:
Die robuste Klutenreiberkette des WM RockStar ist oberhalb
des Siebbereiches angeordnet. Bei schwierigen Einsatzbedingen
mit großen Erdkluten oder nasser klebriger
Erde kann die Klutenreiberkette auch entgegen dem Gutstrom
arbeiten. Durch die flexibel einstellbare Spannung der
Klutenreiberkette und der Drehrichtungsänderung erreichen
Sie eine optimale Trennung von abgesiebter Erde und Steinen/Erdkluten.
Enorme Bodenfreiheit und
automatischer Hangausgleich
Die einzeln hydraulisch in der Höhe verstellbaren Radträger
mit der oben liegenden Achsschenkellenkung verschaffen
dem WM RockStar eine enorme Bodenfreiheit um große
Mengen an Erde schlagkräftig zu separieren. Ebenso ist
diese hydraulische Niveauregulierung auf Hanglagen einstellbar.
Beim Arbeiten in der Hanglage stellt sich die Tiefenführung
automatisch um, wenn nach dem Wenden am Vor-
Beetseparierung mit dem WM RockStar –
damit bereiten Sie einen Stein- und
klutenfreien Wachstumsraum:
RockStar
gewende wieder in entgegen gesetzter Fahrtrichtung weiter
gearbeitet werden soll. Durch die Einzelradaufhängung ist
eine einfache Anpassung der Spurbreite auf unterschiedliche
Beetbreiten möglich. Die automatische Geländeanpassung
sichert kontinuierlich höchsten Durchsatz beim WM
RockStar.
Das Querförderband –
großer Durchsatz, präzise Einstellung:
Zum Abtransport der separierten Steine und Erdkluten wird
beim WM RockStar eine breite Siebkette verwendet. Der
große Auslaufkanal und die flexible Einstellung des Querförderbandes
verhindern Verstopfungen. Das WM RockStar
Querförderband ist mit einer Umkehrautomatik versehen.
Beim Wenden auf dem Vorgewende schaltet es sich automatisch
um damit ein ermüdungsfreies Arbeiten für den Fahrer
gewährleistet wird. Für den Straßentransport klappt sich das
Querförderband auf Knopfdruck am Terminal automatisch
auf Straßentransportbreite ein. Bequem und zuverlässig, die
Bedienung des WM RockStar.

- zur Schonung von Saat- und Erntegut
- mehr Platz für das Saatgut
- mehr Leistung beim Pflanzen und Ernten
Der RockStar Steinsammelkasten:
Im optional erhältlichen Steinsammelkasten werden übergroße
Steine die aus dem Beet separiert wurden während
der Überfährt zwischengelagert. Die Entleerung des Steinsammelkastens
wird hydraulisch vom Traktor aus angesteuert.
WM RockStar Videokamera:
Mit der optional erhältlichen Videokamera haben Sie das
Ergebnis der Separierung immer sofort im Blick. Entsprechend
schnell können Sie bei z. B. wechselnden Böden auf
notwendige Änderungen zur Maschineneinstellung reagieren.
Die Kamera ist auch eine Hilfe in unübersichtlichen Rangiersituationen.
Sie schaltet in der Dunkelheit automatisch
Hydrauliksystem:
zur Sichtverbesserung
in den
Infrarotbereich
um. Der Monitor
ist im Terminal
integriert.
Das WM RockStar Hydrauliksystem ist Load Sensing fähig
und sorgt damit für geringen Treibstoffverbrauch und kontinuierliche
Höchstleistung beim Seperieren.
Wartungsklappen:
Weit öffnende Seitentüren
erlauben uneingeschränkten
Zugang zu
den Wartungspunkten,
dem Hydraulikblock und
der Steuereinheit. Eine
einfache und schnelle
Wartung reduziert
Standzeiten und Kosten
– das gewährleistet der
WM RockStar.
Steuerung:
Über den Joystick und die weiteren
Bedienelemente am Terminal
haben Sie den WM RockStar fest
im Griff. Im Terminal ist ein Display
für die optional erhältlichen
Kameras integriert. Von hier aus
kann z.B. die Rückfahrkamera
oder Überwachungskamera für die
Radposition eingesehen werden.
Einfache Einstellungen, intuitive
Bedienung, Zeit und Kosten sparen:
das ist WM Technologie.
WM RockStar – Modularbauweise
Schon bei der Konstruktion des WM RockStar wurde an den
Einsatz der Maschine in der weiteren Zukunft gedacht. Der
RockStar wird in Modularbauweise gefertigt. Das bedeutet,
daß die Maschine auch nach bereits erfolgter Nutzung auf
eine andere Arbeitsbreite oder eine andere Separierung
umgebaut werden kann. Ob innerbetrieblich die Beetbreiten
verändert werden, oder der RockStar als Gebrauchtmaschine
veräußert wird und der neue Besitzer andere
Einsatzbedingungen hat als der Vorbesitzer - die Flexibilität
in der Konstruktion des WM RockStar sichert Ihnen einen
nachhaltigen Mehrwert.
Werthaltigkeit durch
intelligente Konstruktion -
WM Rockstar
7

www.bauerwerbung.com
11/2011
Technische Daten
RockStar 1500 | 1700
Aufnahmebreite 1.5 m oder 1.7 m
Leistungsbedarf ab 90 kW
Stromanschluss 12V DC
Zapfwelle 540 U/min max.
Hydraulikleistung 75 Liter/min Mindestanforderung,
max. Systemdruck200 bar
Hauptantrieb Zahnriemen
HMI-Console CAN Steuerung, Farbdisplay im Schlepper
Tiefenführung Sensorgestütze automat. Tiefenführung
mit manueller Übersteuerung
Schare Multi-Piece Schar oder durchgehende Scharplatte
Ablageband Variable Geschwindigkeit, 555 mm Breite
Mit diesem Prospekt haben wir unsere „Innovationen für Ihren Erfolg“ aufgezeigt.
Es gibt noch mehr gute Argumente, um sich bei der nächsten Investition für einen Beetseparierer
aus der WM Baureihe zu entscheiden. Fragen Sie beim WM Kartoffeltechnik Center
in Ihrer Nähe nach wenn Sie mehr erfahren möchten, eine individuelle Beratung wünschen
oder eine Maschine im Einsatz erleben wollen.
Dieses Druckerzeugnis ist für den internationalen Gebrauch bestimmt. Die Serien- und Sonderausstattungen können von Land zu Land variieren.
WM Kartoffeltechnik behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Änderungen an Design und technischer Ausrüstung
vorzunehmen, ohne sich in irgendeiner Weise zu verpflichten, diese auf bereits verkaufte Maschinen zu übertragen. Angaben, Beschreibungen
und Bildmaterial dieser Broschüre sind so genau wie sie es bei Drucklegung sein konnten, können aber ebenfalls ohne vorherige Ankündigung
geändert werden. Abbildungen können Sonderausstattung sowie nicht komplette Standardausrüstung zeigen.
WM Kartoffeltechnik GmbH,
Marie-Bernays-Ring 27, D-41199 Mönchengladbach-Güdderath
Tel.: +49 (0)2166/1309-0, Fax: +49 (0)2166/1309-159
Info@WM-Kartoffeltechnik.de, www.WM-Kartoffeltechnik.de
WM Falcon 875
Achsabstand Rockstar 1500: 1630 mm (64”), 1750 mm (68”), 1830 mm (72”)
Rockstar 1700: 1830 mm (72”), 1950 mm (76”), 2030 mm (80”)
Achslenkung Hydraulisch, 25° Einschlagwinkel, Achsmittenfindung
Bereifung 12.5/80-18 AS Profil
Fahrzeuglänge: je nach Modell: von 7.300 mm bis 8.500 mm
Fahrzeugbreite: je nach Modell: von 2.650 mm bis 2.850 mm
Fahrzeughöhe: je nach Modell: von 2.500 mm bis 2.690 mm
(bei Straßentransport)
Beleuchtung nach StVZO
