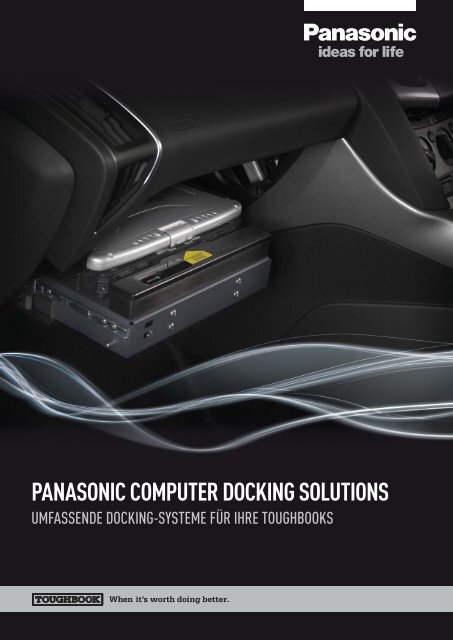

PANASONIC COMPUTER DOCKING SOLUTIONS
UMFASSENDE DOCKING-SYSTEME FÜR IHRE TOUGHBOOKS

END-TO-END LÖSUNGEN FÜR DEN EFFIZIENTEN
EINSATZ IHRER TOUGHBOOKS UNTERWEGS
Um die überragenden Fähigkeiten
Ihrer Toughbook Geräte in jeder
Umgebung optimal nutzen zu
können, benötigen Sie professionelle
Docking-Lösungen, die ebenso
hochwertig, zuverlässig und
ergonomisch wie ein Toughbook
selbst sind.
Daher freuen wir uns, Ihnen mit Panasonic
Computer Docking Solutions (CDS) einen neuen
Geschäftsbereich vorstellen zu dürfen, der genau
diese professionelle Ausrüstung liefert.
Vom Produktkonzept, über das Design und
die Fertigung bis hin zum langfristigen
Kundenservice profitieren unsere Kunden
von Docking-Systemen für den produktiven
Toughbook Einsatz in Fahrzeugen.
Die Systeme werden insbesondere von
Versorgungsunternehmen, Rettungs- und
Notfalldiensten, Streit- und Sicherheitskräften
sowie Transport- und Logistikunternehmen
genutzt. Sie eignen sich aber auch ideal als
Befestigungsvorrichtungen für Trolleys und
Workstations im Gesundheitsbereich, im
Automobilsektor und in der Fertigungsindustrie.

DIE ERFAHRUNG VON SPEZIALISTEN
FÜR IHRE INDIVIDUELLE LÖSUNG
Panasonic hat den Geschäfts-
bereich Computer Docking
Solutions geschaffen durch das
Zusammenführen der Erfahrung
der Docking-Spezialisten von
Tempus mit unserem
tiefgreifenden Verständnis der
Bedürfnisse unserer Kunden.
Ende des Jahres 2011 erwarben wir die
Sachwerte, das geistige Eigentum und die
Erfahrung der Mitarbeiter von Tempus.
Mit der Auslieferung von 50.000 Docking-
Lösungen für die Panasonic Toughbook
Kunden in ganz Europa war Tempus zuvor
bereits enger Partner von Panasonic.
Um Ihnen die besten integrierten mobilen
Docking-Lösungen bzw. Fahrzeug-Docking-
Lösungen in Fahrzeugen für die Toughbook
Reihe zu bieten, verfügt der Panasonic
Computer Docking Solutions heute über
unübertroffene Konstruktions-, Forschungs-
und Entwicklungsmöglichkeiten sowie
über eine eigene Produktion und einen
eigenen Teststand.

WAS SPRICHT FÜR PANASONIC COMPUTER
DOCKING SOLUTIONS?
Panasonic Computer Docking
Solutions bietet den Kunden in
Europa eine zentrale Anlaufstelle
für all ihre Hardware-
Erfordernisse im Bereich mobiler
Computersysteme. Das Angebot
schließt marktführende
zweckorientierte Notebooks
und Tablet-PCs ebenso ein wie
optionale Zubehörausrüstung für
eine vollständige Integration der
Geräte in Arbeitsumgebungen
und Fahrzeuge. Abgerundet
wird das Angebot durch ein
umfassendes Serviceportfolio.
Neben unserem Sortiment an serienmäßigen
und kundenspezifischen Dockingstationen
bieten wir auch Services zur Konzeption,
Gestaltung, Prototypenfertigung und
Produktion von Befestigungsvorrichtungen
und Docking-Systemen für mobile Computer
bis hin zur Installation, Zertifizierung und
Support für die gesamte Produktlebensdauer.
UNSERE DIENSTE UMFASSEN:
Konzeption – Mit insgesamt 30 Jahren Forschungs- und
Entwicklungserfahrung ist das Team in der Lage, schnell
und effizient auf spezifische Kundenanforderungen
zugeschnittene Designkonzepte zu entwickeln.
Design – In unserem modernen Design-Center bilden wir
mit Hilfe der Messarmtechnologie von Faro den Innenraum
von Fahrzeugen originalgetreu nach und übertragen diese
in unsere CAD-Programmumgebung. Dank detaillierter
CAD/CAM- Zeichnungen kann das Design-Team die
Prototypenfertigung neuer Produkte erheblich beschleunigen.
Dank der hohen Qualität der Prototypen sind bereits in
dieser frühen Phase Aufprallsicherheitstests möglich.
Produktion – Der Zusammenbau der Dockingstationen
und Befestigungsvorrichtungen erfolgt in unserem
Produktionswerk in Großbritannien, wobei alle eingesetzten
Elektronikbauteile von Panasonic hergestellt und installiert
werden. Dies garantiert strengste Qualitätskontrollen.
Prüfungen und Zertifizierung – Sämtliche Produkte
werden genauestens auf die Eignung für verschiedenste
Umgebungsbedingungen getestet und zertifiziert. Es werden
dabei u. a. Stoß-, Belastungs-, Temperatur-, Luftfeuchtigkeits-,
Vibrations- und Lebenszyklustests durchgeführt.
Installation – In Kooperation mit unseren Partnern
bietet CDS einen europaweiten Installationsservice,
der eine Montage unserer Dockingstationen und
Befestigungsvorrichtungen entsprechend den
Spezifikationen und Sicherheitsvorgaben gewährleistet.
Support für gesamten Produktlebenszyklus –
Entsprechend dem markführenden Service und Support für
Toughbook Systeme bieten wir für alle unsere Produkte
eine 1-jährige Standardgarantie. Die Garantiedauer kann
optional auf zwei bis fünf Jahre erweitert werden.

UNSERE LÖSUNGEN
Unser aus zehn verschiedenen Dockingstationen bestehendes Kernsortiment lässt sich mit einer
entsprechenden Palette an flexiblen Montageplatten und -armen kombinieren und bietet so
hunderte verschiedener Konfigurationsmöglichkeiten, die all Ihre Anforderungen erfüllen.
Zusätzlich bieten wir auch einen passenden Lösungsservice von der Konzeption über die
Fertigung bis hin zum After-Sales-Service.
DAS SORTIMENT VON PANASONIC COMPUTER DOCKING SOLUTIONS:
Die Toughbook CF-19 Universal-
Dockingstation einschließlich vertikalem
und horizontalem Letterbox-Format und
abgedeckter Rückseite, verschließbaren
montierten Dockingstationen mit
robustem 180°-Schutz und Kabelmontage
an einem Frontdisplay.
Die Dockingstation für starke Belastungen
zum Einsatz im Militär. Mit ihrem
Stahlrahmen und den überaus robusten
Eigenschaften wird sie von den
französischen Streitkräften eingesetzt.
CF-H2 Dockingstationen in Schwarz
oder Weiß mit passiven oder aktiven
integrierten Elektronikkomponenten
können für den Einsatz im Außendienst
oder für medizinische Zwecke (z. B. beim
schottischen Rettungsdienst Scottish
Ambulance) an die Wand, auf einen Trolley
oder in ein Fahrzeug montiert werden.
Dank seiner zugleich leichten und
robusten Konstruktionsweise und des
hochwertigen Designs bietet die leichte
CF-19 Dockingstation eine vielseitige
Lösung für mobile Mitarbeiter in
unterschiedlichsten Branchen.
Die universell einsetzbare
Flachdockplatte: einfach, preiswert und
überall einsetzbar. Ideal geeignet für den
Einsatz im Lager.
Die CF-U1 Dockingstation wurde für
schnelles und häufiges Andocken und
Trennen konstruiert. Sie wird z. B. vom
Einzelhandels-Logistikunternehmen
Ocado eingesetzt.
UNSERE DOCKINGSTATIONEN WERDEN DURCH EIN ZUBEHÖRSORTIMENT FÜR BILDSCHIRME UND
ELEKTRONIKKOMPONENTEN ERGÄNZT.

Energieversorgung
Anschluss für Erweiterungsbus
LAN-Anschluss
USB-Anschluss
Serieller Anschluss
VGA-Port
Kopfhörer
Mikrofon
Antennendurchführung
Gleichstromeingang
Abmessungen
(Breite x Höhe x Tiefe)
Gewicht
Zertifizierung
Betriebstemperatur*
Lagerungstemperatur*
Temperaturschock*
Feuchtigkeit
Erschütterungen
Montageschnittstelle (hinten)
Bedienung mit einer Hand
Schloss
Garantie
Montage im Fahrzeug
Geeignet für
DAS SORTIMENT AN DOCKING-LÖSUNGEN
CF-19 Horizontal-Dockingstation
CDS-1435
16 V DC (12-V-LIND-Adapter bereits integriert;
weitere Spannungsoptionen verfügbar)
100-Pin
1 x RJ45
4 x USB 2.0
2 x
1 x
1 x
1 x
Ja (optional)
Typ A (gelb)
320 mm x 120 mm x 320 mm
7,35 kg
CE, e-Mark, CEN-Genehmigung
-20 °C bis +60 °C
-40 °C bis +80 °C
-40 °C bis +85 °C (16 °C/Stunde)
60 °C bei 90 % relativer Feuchte; 120 Stunden
Erschütterungsfest im Fahrzeug gemäß MIL-STD
810F
Planfläche – 4 M6-Befestigungsschrauben
Nein
Ja (optional)
1 Jahr (Produktrücksendung; erweiterte Optionen
verfügbar)
CF-19 Vertikal-Dockingstation
CDS-1435
16 V DC (12-V-LIND-Adapter bereits integriert;
weitere Spannungsoptionen verfügbar)
100-Pin
1 x RJ45
4 x USB 2.0
2 x
1 x
1 x
1 x
Ja (optional)
Typ A (gelb)
330 mm x 370 mm x 210 mm
13,85 kg
CE, e-Mark, CEN-Genehmigung
-20 °C bis +60 °C
-40 °C bis +80 °C
-40 °C bis +85 °C (16 °C/Stunde)
60 °C bei 90 % relativer Feuchte; 120 Stunden
Erschütterungsfest im Fahrzeug gemäß MIL-STD
810F
Planfläche – 4 M6-Befestigungsschrauben
Nein
Ja (optional)
1 Jahr (Produktrücksendung; erweiterte Optionen
verfügbar)
Leichte CF-19 Dockingstation
CDS-1382/CDS-1489
16 V DC
100-Pin
1 x RJ45
4 x USB 2.0
2 x
1 x
1 x
1 x
Ja (optional)
Typ A (gelb)
275 mm x 75 mm x 275 mm
1,98 kg
e-Mark, NPIA Spec 5, CEN-Genehmigung – mit
Ständer
-20 °C bis +60 °C
-40 °C bis +80 °C
-40 °C bis +85 °C (16 °C/Stunde)
60 °C bei 90 % relativer Feuchte; 120 Stunden
Erschütterungsfest im Fahrzeug gemäß MIL-STD
810F
Verschiedene Halterungen verfügbar
Nein
Ja (optional)
1 Jahr (Produktrücksendung; erweiterte Optionen
verfügbar)
Im hinteren Bereich Im hinteren Bereich Im vorderen oder hinteren Bereich
Rettungs-, Feuerwehr-, Polizei-, Liefer-,
Versorgungs-/Nutzfahrzeuge
Rettungs-, Feuerwehr-, Polizei-, Liefer-,
Versorgungs-/Nutzfahrzeuge
Rettungs-, Feuerwehr-, Polizei-, Liefer-,
Versorgungs-/Nutzfahrzeuge

CF-19 Dockingstation für hohe
Belastungen
CDS-1095
16 V DC
100-Pin
1 x RJ45
4 x USB 2.0
2 x
1 x
1 x
1 x
Ja (optional)
Typ A (gelb)
280 mm x 110 mm x 270 mm
5,95 kg
e-Mark
-20 °C bis +60 °C
-40 °C bis +80 °C
-40 °C bis +85 °C (16 °C/Stunde)
60 °C bei 90 % relativer Feuchte; 120 Stunden
Erschütterungsfest im Fahrzeug gemäß MIL-STD
810F
Planfläche – 4 M6-Befestigungsschrauben
Nein
Ja (optional)
1 Jahr (Produktrücksendung; erweiterte Optionen
verfügbar)
CF-19 Flachdockplatte
CDS-1081
-
-
-
-
-
-
-
-
-
-
295 mm x 50 mm x 280 mm
1,10 kg
-
-20 °C bis +60 °C
-40 °C bis +80 °C
-40 °C bis +85 °C (16 °C/Stunde)
60 °C bei 90 % relativer Feuchte; 120 Stunden
Erschütterungsfest im Fahrzeug gemäß MIL-STD
810F
Planfläche – 4 M6-Befestigungsschrauben
Nein
Ja (optional)
1 Jahr (Produktrücksendung; erweiterte Optionen
verfügbar)
CF-H1/CF-H2 Dockingstation
CDS-1483
16 V DC
19-Pin
1 x RJ45
3 x USB 2.0
1 x
1 x
-
-
-
Typ A (gelb)
295 mm x 273 mm x 125 mm (an der Oberseite des
CF-H1/CF-H2, wenn angedockt)
1,2 kg
CE-Kennzeichnung für den Automobilbereich, FCC
-20 °C bis +60 °C
-40 °C bis +72 °C
-40 °C bis +85 °C; 2 Stunden Verweilzeit
60 °C bei 90 % relativer Feuchte; 120 Stunden
Erschütterungsfest im Fahrzeug gemäß MIL-STD
810F/G
75 mm x 75 mm VESA (4 x M6)
Ja
Ja
1 Jahr (Produktrücksendung; erweiterte Optionen
verfügbar)
CF-U1 Dockingstation
CDS-1323
16 V DC
19-Pin
1 x RJ45
3 x USB 2.0
1 x
1 x
-
-
Ja (optional)
Typ A (gelb)
252 mm x 241 mm x 124 mm (H x B x T) (angedockt
und gesperrt)
2,98 kg
e-Mark, FCC, NPIA Spec 5
-20 °C bis +60 °C
-40 °C bis +80 °C
-40 °C bis +85 °C (16 °C/Stunde)
60 °C bei 90 % relativer Feuchte; 120 Stunden
Erschütterungsfest im Fahrzeug gemäß MIL-STD
810F
75 mm x 75 mm ODER 100 mm x 100 mm VESA (4 x
M8)
Nein
Ja (optional)
1 Jahr (Produktrücksendung; erweiterte Optionen
verfügbar)
Im hinteren Bereich Im vorderen oder hinteren Bereich Im vorderen oder hinteren Bereich Im vorderen oder hinteren Bereich
Rettungs-, Feuerwehr-, Polizei-, Liefer-, Versorgungs-/
Nutz-, Militärfahrzeuge
Rettungs-, Feuerwehr-, Polizei-, Liefer-,
Versorgungs-/Nutzfahrzeuge
Rettungs-, Feuerwehr-, Polizei-, Liefer-,
Versorgungs-/Nutzfahrzeuge
Rettungs-, Feuerwehr-, Polizei-, Liefer-,
Versorgungs-/Nutzfahrzeuge

www.toughbook.eu
Panasonic System Communications Company Europe ist ein Geschäftsbereich der Panasonic Marketing Europe GmbH, Hagenauer Straße 43, 65203 Wiesbaden.
