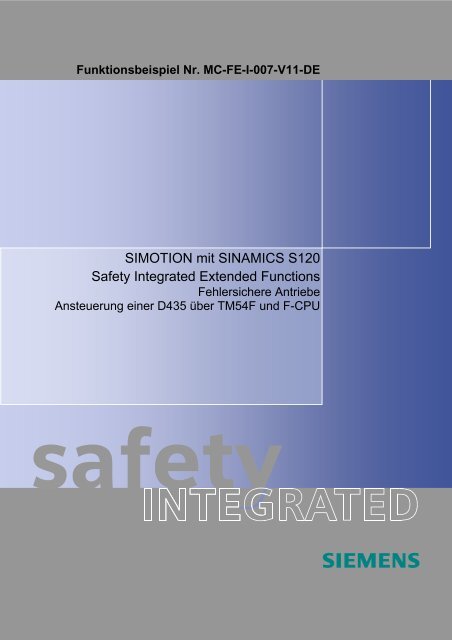

SIMOTION mit SINAMICS S120 Safety Integrated Extended Functions

Funktionsbeispiel Nr. MC-FE-I-007-V11-DE

SIMOTION mit SINAMICS S120

Safety Integrated Extended Functions

Fehlersichere Antriebe

Ansteuerung einer D435 über TM54F und F-CPU

Copyright © Siemens AG 2009 All rights reserved

31410726 _mc_fe_i_007_v11_de.doc

SIMOTION mit SINAMICS S120 Fehlersichere Antriebe Beitrags-ID: 31410726

Vorbemerkung

Die Funktionsbeispiele zum Thema "Safety Integrated" sind funktionsfähige

und getestete Automatisierungskonfigurationen auf Basis von I DT & IA -

Standardprodukten für die einfache, schnelle und kostengünstige

Realisierung von Automatisierungsaufgaben in der Sicherheitstechnik.

Jedes der vorliegenden Funktionsbeispiele deckt dabei eine häufig

vorkommende Teilaufgabe einer typischen Kundenproblemstellung

innerhalb der Sicherheitstechnik ab.

Neben der Aufzählung aller benötigten Soft- und Hardware-Komponenten

und der Beschreibung deren Verschaltung miteinander beinhalten die

Funktionsbeispiele getesteten und kommentierten Code. Damit können die

hier beschriebenen Funktionalitäten innerhalb kurzer Zeit nachgestellt und

so auch als Basis für individuelle Erweiterungen genutzt werden.

Wichtiger Hinweis

Die Safety-Funktionsbeispiele sind unverbindlich und erheben keinen

Anspruch auf Vollständigkeit hinsichtlich Konfiguration und Ausstattung

sowie jeglicher Eventualitäten. Die Safety-Funktionsbeispiele stellen keine

kundenspezifischen Lösungen dar, sondern sollen lediglich Hilfestellung

bieten bei typischen Aufgabenstellungen. Sie sind für den sachgemäßen

Betrieb der beschrieben Produkte selbst verantwortlich.

Diese Safety-Funktionsbeispiele entheben Sie nicht der Verpflichtung zu

sicherem Umgang bei Anwendung, Installation, Betrieb und Wartung.

Durch Nutzung dieser Safety-Funktionsbeispiele erkennen Sie an, dass

Siemens über die oben beschriebene Haftungsregelung hinaus nicht für

etwaige Schäden haftbar gemacht werden kann. Wir behalten uns das

Recht vor, Änderungen an diesen Safety-Funktionsbeispielen jederzeit

ohne Ankündigung durchzuführen. Bei Abweichungen zwischen den

Vorschlägen in diesen Safety-Funktionsbeispielen und anderen Siemens-

Publikationen, wie z. B. Katalogen, hat der Inhalt der anderen

Dokumentation Vorrang.

I DT Safety Integrated Seite 2/67 MC-FE-I-007-V11-DE


31410726 _mc_fe_i_007_v11_de.doc


Inhaltsverzeichnis

1 Gewährleistung, Haftung und Support......................................................... 5

2 Automatisierungsfunktion ............................................................................. 6

2.1 Beschreibung des Funktionsbeispiels .............................................................. 6

2.2 Vorteile / Kundennutzen ................................................................................... 9

3 Erforderliche Komponenten ........................................................................ 10

3.1 Hardware-Komponenten................................................................................. 10

3.2 Software-Komponenten .................................................................................. 11

3.2.1 Engineering-Software ..................................................................................... 11

3.2.2 Firmware......................................................................................................... 11

4 Aufbau und Verdrahtung ............................................................................. 12

4.1 Übersicht zum Hardware-Aufbau.................................................................... 12

4.2 Verdrahtung der Hardware-Komponenten...................................................... 12

4.2.1 Verdrahtung Steuerspannung......................................................................... 12

4.2.2 Prinzipieller Anschluss F-CPU an TM54F ...................................................... 14

4.2.3 DRIVE-CLiQ-Verschaltung ............................................................................. 15

4.3 Wichtige Einstellungen an den Hardware-Komponenten ............................... 16

4.3.1 Bus-Schnittstellen ........................................................................................... 16

4.3.2 Bustopologie ................................................................................................... 18

5 Übersicht und Bedienung ............................................................................ 19

5.1 Beschreibung der Bedienung ......................................................................... 19

5.2 Zusammenfassung der Eingangssignale........................................................ 21

6 Beispielprojekt .............................................................................................. 22

6.1 Passwörter...................................................................................................... 22

6.2 Hardware-Konfiguration der fehlersicheren Steuerung .................................. 23

6.3 Programmierung der fehlersicheren Steuerung.............................................. 27

6.4 Projektierung SINAMICS Integrated ............................................................... 30

6.4.1 SIMOTION in das bestehende SIMATIC-Projekt einfügen............................. 30

6.4.2 Grundinbetriebnahme der SINAMICS-Antriebe (ohne Safety) ....................... 33

6.5 Parametrierung der Sicherheitsfunktionen im SINAMICS Integrated ............. 39

6.5.1 Telegrammprojektierung................................................................................. 39

6.5.2 Projektierung fehlersicheres Terminalmodul TM54F ...................................... 40

6.5.3 Projektierung der Sicherheitsfunktionen auf den Antrieben............................ 43

6.5.4 Projektierung des Safety-Datenblocks auf Seiten des SINAMICS ................. 47

6.6 SIMOTION ...................................................................................................... 49

6.6.1 SIMOTION Achsen anlegen ........................................................................... 49

6.6.2 SIMOTION Programme .................................................................................. 57

6.6.3 Konfiguration Ablaufsystem ............................................................................ 61

6.6.4 Meldungen der SIMOTION ............................................................................. 63

6.7 Download des Beispielprojekts....................................................................... 63

6.7.1 Laden der Projektierung der S7-F-CPU.......................................................... 63

6.7.2 Laden der Projektierung der SIMOTION und des SINAMICS Integrated ....... 65



31410726 _mc_fe_i_007_v11_de.doc


6.8 Abnahmetest................................................................................................... 67

7 Historie .......................................................................................................... 67



31410726 _mc_fe_i_007_v11_de.doc


1 Gewährleistung, Haftung und Support

Für die in diesem Dokument enthaltenen Informationen übernehmen wir

keine Gewähr.

Unsere Haftung, gleich aus welchem Rechtsgrund, für durch die Verwendung

der in diesem Safety-Funktionsbeispiel beschriebenen Beispiele,

Hinweise, Programme, Projektierungs- und Leistungsdaten usw. verursachte

Schäden ist ausgeschlossen, soweit nicht z. B. nach dem Produkthaftungsgesetz

in Fällen des Vorsatzes, der groben Fahrlässigkeit, wegen der

Verletzung des Lebens, des Körpers oder der Gesundheit, wegen einer

Übernahme der Garantie für die Beschaffenheit einer Sache, wegen des

arglistigen Verschweigens eines Mangels oder wegen Verletzung wesentlicher

Vertragspflichten zwingend gehaftet wird. Der Schadensersatz wegen

Verletzung wesentlicher Vertragspflichten ist jedoch auf den vertragstypischen,

vorhersehbaren Schaden begrenzt, soweit nicht Vorsatz oder grobe

Fahrlässigkeit vorliegt oder wegen der Verletzung des Lebens, des Körpers

oder der Gesundheit zwingend gehaftet wird. Eine Änderung der Beweislast

zu Ihrem Nachteil ist hiermit nicht verbunden.

Copyright© 2009 Siemens I DT. Weitergabe oder Vervielfältigung dieser

Applikationsbeispiele oder Auszüge daraus sind nicht gestattet, soweit

nicht ausdrücklich von Siemens I DT zugestanden.

Bei Fragen zu diesem Beitrag wenden Sie sich bitte über folgende

E-Mail-Adresse an uns:

applications.erlf.aud@siemens.com



31410726 _mc_fe_i_007_v11_de.doc


2 Automatisierungsfunktion

2.1 Beschreibung des Funktionsbeispiels

In SINAMICS S120-Antrieben sind folgende Sicherheitsfunktionen nach

IEC 61800-5-2 integriert:

Name Funktion Beschreibung

STO Safe Torque Off • Sicheres Abtrennen der momentenbildenden

Energiezufuhr zum Motor.

• Das Wiedereinschalten ist über die Einschaltsperre

verriegelt. (Stoppfunktion der

Kategorie 0 nach EN 60204-1)

SBC Safe Brake • SBC wird nur bei vorhandener Motorbremse

Control

genutzt, die Motorbremse ist über die Ausgänge

am Leistungsstecker angeschlossen.

• SBC reagiert immer in Verbindung mit STO

oder beim Ansprechen von internen Safety-

Überwachungen mit sicherer Impulslöschung.

SS1 Safe Stop 1 • Schnelles und sicher überwachtes Stillsetzen

des Antriebs an AUS3-Rampe.

• Nach Ablauf einer Verzögerungszeit oder

Erreichen der Abschaltdrehzahl Übergang

nach STO. (Stoppfunktion der Kategorie 1

nach EN 60204-1)

SS2 Safe Stop 2 • Schnelles und sicher überwachtes Stillsetzen

des Antriebs an AUS3-Rampe.

• Nach Ablauf einer Verzögerungszeit Übergang

nach SOS; der Antrieb bleibt in Regelung.

(Stoppfunktion der Kategorie 2 nach

EN 60204-1)

SOS Safe Operating • Die Funktion dient zur sicheren Überwa-

Stop

chung der Stillstandsposition eines Antriebs;

der Antrieb bleibt in Regelung.

SLS Safely-Limited • Sichere Überwachung der Geschwindigkeit

Speed

des Antriebs.

• Parametrierbare Abschaltreaktion bei

Grenzwertverletzung.

SSM Safe Speed Mo- • Sichere Anzeige der Unterschreitung einer

nitor

Geschwindigkeitsgrenze (n < nx).

Die Ansteuerung dieser erweiterten Sicherheitsfunktionen kann sowohl

über PROFIsafe mit PROFIBUS als auch über ein Klemmenerweiterungsmodul

TM54F erfolgen. Im vorliegendenm Beispiel werden die

Sicherheitsfunktionen über das TM54F angesteuert.



31410726 _mc_fe_i_007_v11_de.doc


Aufgabenstellung

Eine Anlage mit SINAMICS S120 Antrieben wird von einer SIMOTION

D435 geregelt. In der Anlage sind unterschiedliche Sicherheitsfunktionen

notwendig.

Die SIMOTION enthält keine eigenen Sicherheitsfunktionen. Es werden die

in den SINAMICS S120 Antrieben integrierten erweiterten Sicherheitsfunktionen

genutzt.

Diese antriebsintegrierten Sicherheitsfunktionen sollen über Hardware-

Signale durch ein TM54F angesteuert werden. Die Antriebe gehören

unterschiedlichen Antriebsgruppen an. Die sicherheitsgerichtete logische

Vorverarbeitung der Eingangssignale wird von einer F-CPU erledigt.

Dieses Funktionsbeispiel basiert auf dem SIMOTION D435 Trainingskoffer

(6ZB2 470-0AE00) und dem SAFETY Trainingskoffer.

Folgende Abbildung gibt eine beispielhafte Übersicht über die

angenommene Maschinenkonfiguration.



31410726 _mc_fe_i_007_v11_de.doc


Für die weiteren Betrachtungen werden die folgenden Sicherheitsfunktionen

zu Grunde gelegt.

Sicherheits-

Beschreibung Reaktion

funktion

SF1 Betätigung Not-Halt-Taster.

SF2

SF3

Lösung

Hardware-Übersicht

Beim Öffnen der Schutztür 1 ist

der Antrieb 1 schnell

stillzusetzen. Danach muss der

Antrieb 1 mit Drehzahlsoll-wert

= 0 gehalten und die

Stillstandsposition sicher

überwacht werden.

Bei geöffneter Schutztür 2 darf

Antrieb 2 eine maximale

Drehzahl nicht überschreiten.

schnelles geregeltes Stillsetzen

von Antrieb 1 -> nachfolgend

Impulslöschung (SS1).

Stillsetzen von Antrieb 2 mit

sofortiger Impulslöschung

(STO).

Die SIMOTION bremst Antrieb

1 lagegeregelt ab. Nach Ablauf

einer Wartezeit wird die

Stillstandsposition sicher

überwacht (SOS).

Überwachung der Drehzahl an

Antrieb 2 (SLS).

In diesem Funktionsbeispiel wird die Ansteuerung der Sicherheitsfunktionen

STO, SS1, SOS und SLS über das Klemmenerweiterungsmodul

TM54F an einer SIMOTION D435 mit SINAMICS S120 Antriebsverband

gezeigt.



31410726 _mc_fe_i_007_v11_de.doc


Der Antriebsverband in Bauform Booksize besteht aus einer Einspeisung

und einem Double Motor Module. Die Bewegungsregelung und Motorregelung

erfolgt über eine SIMOTION D435. Über das Double Motor Module

werden die beiden voneinander unabhängigen Servomotoren angesteuert.

Als Einspeisung wird ein Smart Line Module genutzt.

Die sicherheitsrelevanten Signale werden über fehlersichere Eingänge

ET200M erfasst und in der F-CPU ausgewertet. Über fehlersichere

Ausgänge ET200M werden die vorverarbeiteten Signale an das

Klemmenerweiterungsmodul TM54F übergeben. Dieses steuert die

antriebsintegrierten Sicherheitsfunktionen im SINAMICS S120 an.

Bei Anforderung Not-Halt wird Antrieb 1 mit der antriebsintegrierten Sicherheitsfunktion

SS1 und Antrieb 2 mit STO stillgesetzt.

Die anderen beiden Schalter (-S2 und -S3)im Safety-Trainingskoffer simulieren

je eine Schutztür für Antrieb 1 und 2. Wird die Schutztür 1 geöffnet,

so wird Antrieb 1 von der SIMOTION bis zum Stillstand abgebremst. Nach

Ablauf einer projektierbaren sicheren Wartezeit wird dann die Stillstandsposition

sicher überwacht (Anwahl Funktion SOS). Ein Schließen der Tür

bewirkt einen Wiederanlauf der Achse 1 (Abwahl Funktion SOS). Mit Öffnen

der Schutztür 2 wird für Antrieb 2 die Geschwindigkeit auf einen vom

Anwender projektierbaren Grenzwert überwacht (Funktion SLS). Die Sollgeschwindigkeit

wird auf 80% der angewählten SLS-Stufe begrenzt. Wird

die simulierte Tür wieder geschlossen, dann wird die Begrenzung der Geschwindigkeit

aufgehoben. Der jeweils andere Antrieb wird nicht beeinflusst.

2.2 Vorteile / Kundennutzen

• Einfache Ansteuerung der im Antrieb integrierten Sicherheitsfunktionen.

• Einfacher Aufbau durch standardisierte Technik.

• Das bestehende System ist schnell und einfach erweiterbar.

• Platzsparender und kostengünstiger Aufbau durch integrierte

Sicherheitsfunktionen – keine zusätzliche Hardware notwendig.

• komfortable Auswerte- und Diagnoseinformationen stehen im

SIMOTION-System zur Verfügung.

• Anwenderspezifische Sicherheitskonzepte lassen sich auf dieser Basis

realisieren.



31410726 _mc_fe_i_007_v11_de.doc


3 Erforderliche Komponenten

In diesem Kapitel sind die benötigten Hardware-Komponenten und Software-Versionen

zur Realisierung des Funktionsbeispiels zu finden.

3.1 Hardware-Komponenten

SAFETY Trainingskoffer (wesentliche Komponenten)

Komponente Typ MLFB/Bestellangaben Anz Hersteller

SITOP Stromversorgung SITOP SMART 120W 6EP1 333-2AA01 1 Siemens

CPU 315F-2 PN/DP 6ES7 315-2FH13-0AB0 1 Siemens

SIMATIC S7-300 CPU SIMATIC Micro Memory Card,

512KB

6ES7 953-8LJ20-0AA0 1 Siemens

SIMATIC S7 fehlersichere

Eingangsbaugruppe

SIMATIC S7 fehlersichere

Ausgangsbaugruppe

SINAMICS fehlersicheres

Terminal Module

SM 326 F-DI 24 6ES7 326-1BK01-0AB0 1 Siemens

SM 326 F-DO 8 6ES7 326-1BF40-0AB0 1 Siemens

TM54F 6SL3055-0AA00-3BA0 1 Siemens

Drive-CLiQ Leitung, grau, Metallstecker 6FX2002-1DC00-1AC0 1 Siemens

Schutztür-

Simulationsschalter

Knebelschalter 0-I, verrastend,

16mm, schwarz

3SB2000-2AB01 2 Siemens

S2 und S3 Halter mit Lötstiften 3SB2908-0AB 2 Siemens

Not-Halt-Befehlsgerät Pilzdrucktaster, rot, 16mm 3SB2000-1AC01 1 Siemens

S1 Halter mit Lötstiften 3SB2908-0AB 1 Siemens

Drucktaster, flacher Druckknopf,

Reset-Taster

16mm, weiß

S4 Halter mit Lampenfassung,

Lampe und Lötstiften

Lastwiderstände

R1 .. R8

Klemmen für Lastwiderstände

(R1..R8)

1kOhm 1W

Lastwiderstand R9 SMA0207 1K2 1% TK

Klemmen für

Lastwiderstand (R9)

3SB2000-0AG01 1 Siemens

3SB2455-1B 1 Siemens

Type PO595-0 Style 0207

Power Metaloxide film

resistors

ST 2,5-QUATTRO-TG 3038451 8

Bauelemente-Stecker P-CO 3036796 8

KLEMMEN_ZUB_LEERSTECKE

R_TYP1_GRAU

SIMOTION Trainingskoffer

WID_MET_SHT_1K2_+-

1%_600mW_+50ppm_02

07

I DT Safety Integrated Seite 10/67 MC-FE-I-007-V11-DE

1

Yageo

Europe

Phoenix

Contact

Phoenix

Contact

1 Beyschlag

280-801 1 WAGO

KLEMME_4-LEITER_GRAU 280-686 1 WAGO

Komponente Typ MLFB/Bestellangaben Anz Hersteller

Trainingskoffer SIMOTION D435 6ZB2 470-0AE00 1 SIEMENS


31410726 _mc_fe_i_007_v11_de.doc


Hinweis Das Funktionsbeispiel wurde mit den hier aufgeführten Hardware-

Komponenten getestet. Alternativ können auch andere, funktional

gleichwertige Komponenten verwendet werden. In einem solchen Fall ist

ggf. eine andere Parametrierung und eine andere Verdrahtung der

Komponenten erforderlich.

Hinweis Voraussetzung für dieses Funktionsbeispiel ist die Verwendung einer

SIMOTION D435 (6UA1 435-0AA00-0AA1) mit Version D (oder höher)

sowie eines Double Motor Modules dessen Bestellnummer mit 0AA3

(oder höher) endet.

3.2 Software-Komponenten

3.2.1 Engineering-Software

Komponente Typ MLFB / Bestellangaben Anz Hersteller

STEP 7 V5.4 SP4 6ES7810-4CC08-0YA5 1 Siemens

S7 Distributed Safety Programming

V5.4 SP4 6ES7833-1FC+02-0YA5 1 Siemens

S7 F ConfigurationPack V5.5 SP5 1 Siemens

SIMOTION SCOUT V4.1 SP2 6AU1810-1BA41-2XA0 1 Siemens

3.2.2 Firmware

Auf allen SINAMICS-Komponenten muss der Firmware-Stand V2.5 SP1

oder höher vorliegen.

Die SIMOTION muss mit einem Firmware-Stand V4.1 SP1 oder höher betrieben

werden.



31410726 _mc_fe_i_007_v11_de.doc


4 Aufbau und Verdrahtung

4.1 Übersicht zum Hardware-Aufbau

Grundkonfiguration

4.2 Verdrahtung der Hardware-Komponenten

4.2.1 Verdrahtung Steuerspannung



31410726 _mc_fe_i_007_v11_de.doc




31410726 _mc_fe_i_007_v11_de.doc


4.2.2 Prinzipieller Anschluss F-CPU an TM54F

fehlersicherer

Ausgang von F-CPU TM54F

F-DO 0

DO 0+

DO 0-

M1

R1

-X520

1 L3+

2 M1

-X521

1 L1+

2 DI 0

3 DI 1+

4 DI 2

5 DI 3+

6 DI 1-

7 DI 3-

8 M1

Anschluss F-DO P-/M-schaltend (F-CPU) → F-DI (TM54F)

Dimensionierung der Lastwiderstände

Ein Widerstand wird benötigt, wenn der Reststrom (bei “0“-Signal) in einem

Kanal (P- oder M-Kanal) größer als 0.5mA ist. Bei kleineren Restströmen

ist kein Widerstand erforderlich.

Bei der Berechnung des notwendigen Lastwiderstands kann der Innenwiderstand

der F-DIs des TM54F vernachlässigt werden, da dieser hinreichend

groß ist. Die maximale Spannung bei der am P- bzw. M-Kanal ein

“0“-Pegel erkannt wird beträgt 5V. Für die Berechnung des Lastwiderstands

gilt folgende Formel:

5V

Rx ≤

Ruhestrom [ A]

Für die am Lastwiderstand abfallende Verlustleistung gilt:

P =

2

U

; U

R

=

24V

+ 20%

=

28.

8V

Sind in der Herstellerdokumentation für den digitalen Ausgang Bedingungen

genannt, z.B. eine Mindestlast bzw. ein maximaler Lastwiderstand,

sind diese zu berücksichtigen. Zum Beispiel ist für die SIMATIC ET200S

I/O-Baugruppe 4 F-DO ein Lastwiderstandsbereich von 12Ω bis 1kΩ angegeben.

Hinweis: Bei Einsatz von geregelten SITOP-Stromversorgungen ist die

Spannungstoleranz auf der 24V-Seite bedeutend geringer als die maximal

zulässige Toleranz von +20% der Versorgungsspannung an den ET200S-

Baugruppen. Die umgesetzte Leistung am Widerstand ist in diesem Fall geringer

als die oben berechnete maximale Leistung.

Hinweis: Beim Einsatz eines ET200S 4 F-DO Moduls wird für reale Applikationen

wird für die Anschaltung an die TM54F die Nutzung des 1 F-RO

Moduls empfohlen.

I DT Safety Integrated Seite 14/67 MC-FE-I-007-V11-DE

R2

F-DI 0

F-DI 1


31410726 _mc_fe_i_007_v11_de.doc


4.2.3 DRIVE-CLiQ-Verschaltung

Die SINAMICS-Geräte sind wie im folgenden Bild dargestellt per DRIVE-

CLiQ-Kabel zu verbinden.

DRIVE-CLiQ-Verschaltung



31410726 _mc_fe_i_007_v11_de.doc


4.3 Wichtige Einstellungen an den Hardware-Komponenten

Die PROFIBUS-Schnittstellen der F-CPU und der D435 werden in diesem

Funktionsbeispiel nur für die Programmierung benutzt. Der sicherheitsgerichtete

Signalaustausch zwischen F-CPU und TM54F geschieht ausschließlich

über fest verdrahtete 24 V-Signale.

4.3.1 Bus-Schnittstellen

Programmiergerät / PC

• PROFIBUS-Adresse = 0

• Da die verwendete F-CPU der Busmaster ist darf die PROFIBUS-

Schnittstelle des Prgrammiergeräts nicht als einziger Master am Bus

projektiert sein (kein Häckchen im Feld „PG/PC ist einziger Master am

Bus“).



31410726 _mc_fe_i_007_v11_de.doc


SIMOTION D435


• Die PROFIBUS-Adresse wird über die HW-Konfig eingestellt.

SIMATIC 315F-2 PN/DP CPU




31410726 _mc_fe_i_007_v11_de.doc


4.3.2 Bustopologie

Ansicht in NetPro

Voraussetzungen zum Betrieb

• Die SIMATIC-Komponenten sind montiert und miteinander verbunden.

Die PROFIsafe-Adressen der fehlersicheren Ein- und Ausgangsbaugruppen

müssen per DIL-Schalter eingestellt sein; siehe dazu Kapitel

6.2.

• Alle Komponenten sind entsprechend Kapitel 4.2 angeschlossen.

• Die DRIVE-CLiQ-Topologie der SINAMICS-Komponenten ist

eingehalten.

• Die Motoren sind per Leistungs- und Geberleitung mit dem Motor

Module verbunden.

• Das Motor Module ist ordnungsgemäß mit der Einspeisung verbunden

(DC-Zwischenkreis und Steuerspannung DC 24 V).

• Die Einspeisung ist an das speisende Netz angeschlossen.

• Die Komponenten werden mit DC 24 V versorgt.



31410726 _mc_fe_i_007_v11_de.doc


5 Übersicht und Bedienung

5.1 Beschreibung der Bedienung

Hardware-Übersicht

Um die Antriebe verfahren zu können muss zuerst die SIMOTION in den

Zustand „RUN“ geschaltet werden. Im Beispiel geschieht dies über den

SCOUT. Dazu markiert man das Objekt D435 und betätigt die rechte Maustaste.

Nun ist folgende Auswahl zu treffen: Zielgerät -> Betriebszustand.

Damit öffnet sich das Fenster indem man den Betriebszustand der

SIMOTION einstellen kann. Der Drehschalter ist in Stellung RUN zu bringen.



31410726 _mc_fe_i_007_v11_de.doc


Die Schalter -S1 bis -S4 befinden sich auf einem zum Safety-

Trainingskoffer gehörenden Schalterkästchen. Hiermit werden die verschiedenen

Sicherheitsfunktionen angewählt. Die Schalter -S5 bis -S10 befinden

sich auf einem Schalterkästchen, das zum SIMOTION-

Trainingskoffer gehört. Mit diesen Schaltern werden Achsfreigaben geschaltet,

Verfahrprogramme gestartet, die Testfunktion der Sicherheitsfunktionen

ausgelöst und anstehende Fehler quittiert.

Zum Verfahren der Antriebe muss der Not-Halt-Taster -S1 entriegelt sein

Mit dem Schalter -S5 wird die Achsfreigaben für Antrieb 1 (oberer/roter Motor)

geschaltet. Mit -S6 kann das zugehörige Verfahrprogramm gestartet

und gestoppt werden. Für Achse 2 (unterer/blauer Motor) wird die Freigabe

per -S7 gegeben und das Verfahrprogramm mit -S8 aktiviert bzw. deaktiviert.

Anstehende Alarme auf der SIMOTION sowie Alarme der Antriebe

können mit -S9 quittiert werden. Eine Ausnahme stellen hier die Safety-

Alarme dar, die fehlersicher über -S4 quittiert werden müssen. Der zyklisch

auszuführende Teststopp der Sicherheitsfunktionen in den Antrieben sowie

des TM54F wird über -S10 aktiviert.

Wird der Not-Halt-Taster -S1 gedrückt, dann wird bei Antrieb 1 (oberer/roter

Motor) die Sicherheitsfunktion SS1 ausgelöst; d.h. der Antrieb wird an der

AUS3-Rampe abgebremst und in der Folge STO aktiviert. Bei Antrieb 2

(unterer/blauer Motor) wird direkt STO ausgelöst; d.h. der Antrieb trudelt

aus. Bei Auslösung Not-Halt steht Antrieb 1 damit früher als Antrieb 2.

Bei geschlossener Schutztür 1 (Knebelschalter -S2) kann Antrieb 1 verfahren

werden. Wird -S2 geöffnet, dann wird die Sicherheitsfunktion SOS ausgelöst;

d.h. der Antrieb wird von der SIMOTION bis zum Stillstand abgebremst.

Nach Ablauf einer projektierbaren Zeit wird die Stillstandsposition

vom Antrieb sicher überwacht. Wird die simulierte Schutztür -S2 wieder geschlossen,

dann wird das Verfahrprogramm wieder gestartet. Ein EIN-

Befehl ist hier nicht notwendig.

Bei geschlossener Schutztür 2 (Knebelschalter -S3) kann Antrieb 2 mit beliebiger

Drehzahl verfahren werden. Wird -S3 geöffnet dann wird die Verfahrgeschwindigkeit

von der SIMOTION auf 80% des Geschwindigkeitsgrenzwertes

von Stufe 1 der Sicherheitsfunktion SLS begrenzt. Nach Ablauf

einer definierten Zeit wird dieser Grenzwert durch die Sicherheitsfunktion

SLS überwacht. Wird -S3 wieder geschlossen, dann wird SLS abgeschaltet

und die Begrenzung der Geschwindigkeit auf der SIMOTION aufgehoben.

Der Antrieb kann nun wieder mit der projektierten Geschwindigkeit

verfahren.



31410726 _mc_fe_i_007_v11_de.doc


5.2 Zusammenfassung der Eingangssignale

Digitale Eingänge des SINAMICS integrated an der SIMOTION D435

DI0 -S5 Antrieb 1




DI6 -S9

DI7 -S10

Antrieb 1 / Antrieb 2 /

TM54F / SIMOTION

Antrieb 1 / Antrieb 2 /

TM54F

Fehlersichere Eingänge am F-DI-Modul

F-DI0 -S1 Not-Halt-Taster

F-DI1 -S2 Schutztür 1 (für Antrieb 1) SOS

F-DI2 -S3 Schutztür 2 (für Antrieb 2) SLS

F-DI3 -S4 Quittiertaster

Achsfreigaben setzen /

wegnehmen

Verfahrprogramm starten /

stoppen

Achsfreigeben setzen /

wegnehmen

Verfahrprogramm starten /

stoppen

Alarme quittieren

Teststopp auslösen

Antrieb 1: SS1

Antrieb 2: STO

Fehlersichere Quittierung

(Antrieb 1 & 2) und

Depassivierung (alle F-

Slaves)



31410726 _mc_fe_i_007_v11_de.doc


6 Beispielprojekt

In diesem Kapitel erfahren Sie, wie die einzelnen Komponenten parametriert

werden müssen. Als Engineering-Software für die SIMOTION und den

SINAMICS S120 wird SIMOTION SCOUT eingesetzt. Für die Programmierung

der F-CPU ist Distributed Safety Voraussetzung.

Nachfolgend wird schrittweise beschrieben, wie das zu diesem Funktionsbeispiel

gehörende Software-Projekt erstellt wurde.

6.1 Passwörter

Der Einfachheit halber wird im Projekt auf den SIMATIC-Komponenten ein

gemeinsames Sicherheits-Passwort für Programm und Hardware verwendet.

Auch bei der Safety-Projektierung der SINAMICS-Komponenten wird

für die Antriebe und für das Klemmenerweiterungsmodul TM54F jeweils ein

Passwort benutzt.

• Sicherheitspasswort auf F-CPU: "0"

• Sicherheitspasswort auf SINAMICS-Komponenten: "1"

In einer realen Applikation sollten diese Passwörter geändert werden!



31410726 _mc_fe_i_007_v11_de.doc


6.2 Hardware-Konfiguration der fehlersicheren Steuerung

Beschreibung Anmerkung

Im SIMATIC-Manager

eine SIMATIC 300-

Station in das Projekt

einfügen.

In der HW-Konfig die

Station vollständig

anlegen und parametrieren.

Dazu die in der Stückliste

aus Kap. 3.1 enthaltenen

Baugruppen

per Drag&Drop aus

dem Katalogfenster in

das Konfigurationsfenster

ziehen.

Adresseinstellungen

der DP-Schnittstelle

wie in Kap. 4.3 beschrieben

vornehmen.



31410726 _mc_fe_i_007_v11_de.doc



Projektierung der F-

CPU

Im Fenster Eigenschaften

der F-CPU in

der Lasche Schutz den

Zugriffsschutz für die

F-CPU aktivieren und

durch ein Passwort

schützen.

Sicherheitsprogramm

aktiv schalten ("CPU

enthält Sicherheitsprogramm.")

Projektierung der F-DI

Baugruppe.

PROFIsafe-Adresse

gemäß DIL-Schaltern

projektieren.


Baugruppe.

Projektierung F-DI 0

(Kanal 0, 12)



31410726 _mc_fe_i_007_v11_de.doc




Baugruppe.


(Kanal 1, 13)


(Kanal 2, 14)


(Kanal 3, 15)


(Kanal 5, 17)

Projektierung der F-DO

Baugruppe.

PROFIsafe-Adresse

gemäß DIL-Schaltern

projektieren.



31410726 _mc_fe_i_007_v11_de.doc



Projektierung der F-DO

Baugruppe.

Projektierung F-DO 0





HW-Konfig speichern

und übersetzen

HW-Konfig in die F-

CPU laden.



31410726 _mc_fe_i_007_v11_de.doc


6.3 Programmierung der fehlersicheren Steuerung

Das Sicherheitsprogramm wurde bewusst so einfach wie möglich gewählt.

Im vorliegenden Fall ist die Hauptaufgabe des Sicherheitsprogramms die

Signale an den F-DIs an die F-DOs weiter zu leiten. Die F-DOs sind mit F-

DIs des TM54F verdrahtet. Über das TM54F werden die Sicherheitsfunktionen

der Antriebe angesteuert. Zuerst müssen die notwendigen Bausteine

für das Sicherheitsprogramm angelegt werden.

Achtung:

Das Programm darf in dieser Form nicht für eine reale Applikation eingesetzt

werden.

Man beginnt mit dem F-Call Baustein. Dieser wird zum Aufruf des Sicherheitsprogramms

benötigt. Dazu muss im Bausteinordner eine Funktion

(hier FC1) mit der Erstellsprache F-Call eingefügt werden. Zum zyklischen

Aufruf des Sicherheitsprogramms wird noch der Weckalarm OB35 benötigt.

Das eigentliche Sicherheitsprogramm wird in diesem Beispiel in einem

Funktionsbaustein (hier FB1) abgearbeitet; d.h. es muss nun der FB 1 mit

der Erstellsprache F-KOP oder F-FUP eingefügt werden.


Programmierung OB35

Aufruf des Sicherheitsprogramms



31410726 _mc_fe_i_007_v11_de.doc



Programmierung FB1

Netzwerk 1:

automatische

Quittierung aktivieren

Netzwerk 2:

Ansteuerung

Signallampe in -S4.

Programmierung FB1

Netzwerk 3:

-S1 (Not-Halt) wird auf

F-DO 0 verschaltet.

Netzwerk 4:

-S2 wird invertiert auf

F-DO 1 verschaltet.

Netzwerk 5:

-S3 wird auf F-DO2

verschaltet.

Netzwerk 6:

-S4 wird auf F-DO5

verschaltet.

Netzwerk 7:

-S4 wird zur

Quittierung genutzt.



31410726 _mc_fe_i_007_v11_de.doc



Erstellung neue F-

Ablaufgruppe

Hier wird das

Sicherheits-programm

(FB1) dem FC1

zugeordnet, sowie der

zugehörige I-DB

definiert.

Danach das

Sicherheitsprogramm

generieren und in die

CPU laden.

Zusätzlich noch die

Standardbausteine in

die F-CPU laden.



31410726 _mc_fe_i_007_v11_de.doc


6.4 Projektierung SINAMICS Integrated

In diesem Abschnitt wird die Grundprojektierung des SINAMICS Integrated

beschrieben. Die Safety-Inbetriebnahme wird im nächsten Punkt betrachtet.

6.4.1 SIMOTION in das bestehende SIMATIC-Projekt einfügen


In das bestehende

Objekt eine weitere

SIMATIC 300-Station

einfügen.



31410726 _mc_fe_i_007_v11_de.doc



Anschließend (falls

gewünscht) die Station

umbenennen; z.B. in

„SIMOTION D“

Aus dem Katalog die

ensprechende

SIMOTION-

Komponente

auswählen und in den

Arbeitsbereich

übernehmen

(Drag&Drop).



31410726 _mc_fe_i_007_v11_de.doc



Verwendete DP-

Schnittstelle der

SIMOTION

projektieren und

vernetzen.

Im Beispiel wird DP2

verwendet (siehe auch

Abschnit 4.3.2)

Anschließend noch

speichern und

übersetzen. Danach

die HW-Konfig in die

SIMOTION laden. Nun

kann die HW-Konfig

geschlossen werden.

Die SIMOTION ist nun

in das bestehende

Projekt integriert.



31410726 _mc_fe_i_007_v11_de.doc


6.4.2 Grundinbetriebnahme der SINAMICS-Antriebe (ohne Safety)


SCOUT / STARTER

aus dem SIMATIC-

Projekt heraus öffnen

(-> Doppelklick auf

„Inbetriebnahme“)

Online gehen.

Automatische Konfiguration

der Antriebe

starten.

Regelungsart „Servo“

für beide Antriebe

auswählen.

Offline gehen und

„Speichern und

Übersetzen“



31410726 _mc_fe_i_007_v11_de.doc



Nachkonfiguration

Antrieb 1

Im Projektnavigator bei

Antrieb 1 (SERVO_02)

das Fenster

Konfiguration öffnen.

„DDS Konfigurieren“

startet die geführte

Nachkonfiguration.

Hinweis: Es werden

im Folgenden nur die

Masken beschrieben in

denen eine Änderung

notwendig ist.


Antrieb 1

Es muss ein Signal für

„Einspeisung in

Betrieb“ (p0864)

projektiert werden.

Hier im Beispiel wird

der Festbinektor 1

verwendet.

Hinweis: In einer

realen Applikation

sollte nicht der

Festbinektor 1 als

Signal für „Einspeisung

in Betrieb“ (p0864)

verwendet werden.



31410726 _mc_fe_i_007_v11_de.doc




Antrieb 1

Das PROFIdrive-

Telegramm (p0922) für

den Antrieb muss eingestellt

werden. Hier

im Beispiel wird Telegrammtyp

105 verwendet.


Antrieb 2

Konfigurator starten

wie für Antrieb 1 beschrieben

(Antrieb 2 ist

SERVO_03).

Hinweis: Es werden

im Folgenden nur die

Masken beschrieben in

denen eine Änderung

notwendig ist.

Es muss ein Signal für

„Einspeisung in

Betrieb“ (p0864)

projektiert werden.

Hier im Beispiel wird

der Festbinektor 1

verwendet.

Hinweis: In einer

realen Applikation

sollte nicht der

Festbinektor 1 als

Signal für „Einspeisung

in Betrieb“ (p0864)

verwendet werden.



31410726 _mc_fe_i_007_v11_de.doc




Antrieb 2

Der zweite Antrieb

verfügt nicht über einen

Drive-CLiQ-Geber;

der Motor muss manuell

ausgewählt werden.

Beim Motor handelt es

sich im, Beispiel um

den Typ 1FK7022 -

5AK71 - 1AG0.


Antrieb 2

Ebenso wie der Motor

muss auch der Geber

manuell ausgewählt

werden. Dies geschieht

ebenfalls wieder

über die Typnummer

(MLFB).



31410726 _mc_fe_i_007_v11_de.doc




Antrieb 2

Das PROFIdrive-

Telegramm (p0922) für

den Antrieb muss eingestellt

werden. Hier

im Beispiel wird Telegrammtyp

105 verwendet.

Das TM54F wird automatisch

angelegt,

wenn es bei der automatischenKonfiguration

mit der D435 per

Drive-CLiQ verbunden

war.

Die Topologie für das

Funktionsbeispiel ist

hier zu sehen.

Projektierung speichern,

danach online

gehen und geändertes

Projekt laden.



31410726 _mc_fe_i_007_v11_de.doc



Über den Projektnavigator

beim Objekt

SERVO_02 das Fenster

„Drehzahlregler“

öffnen.

Für beide Antriebe

wurde im Beispiel der

Drehzahlregler wie

folgt eingestellt:

P-Verst. = 0.1 Nms/rad

Nachstellzeit = 10ms

Auf beiden Antrieben

müssen nun noch einige

Parameter in der

Expertenliste angepasst

werden.

Anpassung auf 230V-

Betrieb.

Projektierung AUS3-

Rampe.

Alarmquittierung mit

-S9 (= DI 6 SINAMICS

Integrated) verschalten.

Nun RAM nach ROM

kopieren (auf

SINAMICS Integrated),

Projektierung ins PG

laden und speichern.

p2101 = r722.6 in Expertenliste der CU



31410726 _mc_fe_i_007_v11_de.doc


6.5 Parametrierung der Sicherheitsfunktionen im SINAMICS

Integrated

6.5.1 Telegrammprojektierung


Im SCOUT das

Fenster für die

Projektierung des

PROFIdrive-

Telegramms öffnen

Telegrammverlängerung

für sogenannten

Safety-Datenblock

einfügen.

Es werden 3 Worte für

Datenübertragung vom

Antrieb zur SIMOTION

benötigt.

Diese Telegrammverlängerung

für beide

Antriebe einfügen.

Telegrammtyp 390 für

CU auswählen.

Änderungen in die

HW-Konfig übertragen.

Die Telegrammprojektierung

sollte nun

wie hier dargestellt

ausshen (gleiche

Adressvergabe

vorausgesetzt).

Speichern, online

gehen und

Projektierung laden.



31410726 _mc_fe_i_007_v11_de.doc


6.5.2 Projektierung fehlersicheres Terminalmodul TM54F

Hinweis:

Die Projektierung des fehlersicheren Terminalmoduls muss online erfolgen.


Fenster „Safety

integrated“ der TM54F

öffnen und Inbetriebnahmemodus

mit

„Einstellungen ändern“

aktivieren.

Default-Passwort bei

Erst-IBN lautet „0“.

Fenster „Konfiguration“

Im Beispiel ist zu

projektieren:

Zuordnung Antriebe /

Antriebsgruppen

Diskrepanzzeit F-DI

F-DI für fehlersichere

Quittierung

Signalquelle für

Zwangsdynamisierung



31410726 _mc_fe_i_007_v11_de.doc



Fenster

„Antriebsgruppe 1“


projektieren:

STO statisch inaktiv

SS1 über F-DI 0

SOS über F-DI 1

SS2 und SLS statisch

inaktiv

Fenster

„Antriebsgruppe 2“


projektieren:

STO über F-DI 0

SS1, SS2 und SOS

statisch inaktiv

SLS über F-DI 2



31410726 _mc_fe_i_007_v11_de.doc



Fenster „Ausgänge“


projektieren:

1. Signal für F-DO 0

mit Rückmeldung SSM

für Antriebsgruppe 1.

2. Signal für F-DO 0

mit Rückmeldung SSM

für Antriebsgruppe 2.

Parameter kopieren

und danach Dialog

zum Ändern des

Passwortes öffnen.

Neues Passwort

vergeben. Im Beispiel

wird der Wert „1“

verwendet.

Einstellungen

aktivieren.

RAM nach ROM

Sicherung ausführen

(Start mit „OK“).

Hinweis:

Neustart kann sofort erfolgen. Zu empfehlen ist aber vorher noch die

Safety-Projektierung der Achsen durchzuführen.



31410726 _mc_fe_i_007_v11_de.doc


6.5.3 Projektierung der Sicherheitsfunktionen auf den Antrieben

Hinweise:

Die Projektierung der Sicherheitsfunktionen auf den Antrieben muss online

erfolgen.

Es werden nur die Fenster beschrieben in denen Parameteränderungen

notwendig sind.

Bei beiden Antrieben werden die Sicherheitsfunktionen STO, SS1, SS2,

SOS, SLS und SSM so weit in Betrieb genommen um angesteuert werden

zu können. Das Beispiel beschränkt sich jedoch für Antrieb 1 auf die Anwahl

von SS1 und SOS. Für Antrieb 2 werden STO und SLS angesteuert.

Die Projektierung der Sicherheitsfunktionen ist bei beiden Antrieben identisch.



integrated“ von Antrieb

1 & 2 (SERVO_02 &

SERVO_03) öffnen

und Inbetriebnahmemodus

mit

„Eistellungen ändern“

aktivieren.

Default-Passwort bei

Erst-IBN lautet „0“.



31410726 _mc_fe_i_007_v11_de.doc




integrated“


projektieren:

Auswahl Ansteuerung

mit „Motion Monitoring

über TM54F“

Freigaben auf „Freigeben“

setzen.

Fenster „Konfiguration“


projektieren:

Geschwindigkeitsgrenze

(SSM) mit 100

mm/min

Signalquelle Teststopp

mit DI7 des SINAMICS

Integrated



31410726 _mc_fe_i_007_v11_de.doc



Fenster „Sichere

Stops“


projektieren:

Verzögerungszeit SS1

-> Impulslöschen =

500msec

Verzögerungszeit Anw.

SOS -> SOS aktiv =

500msec

Verzögerungszeit SS2

-> SOS aktiv =

500msec

Beschleunigungsüberwachung

=

500mm/min

Abschaltdrehzahl SS1

= 100mm/min

Stillstandstoleranz

SOS = 2.5mm

Fenster „Sicher

reduzierte

Geschwindigkeit“


projektieren:

n_max für Stufe 1 =

625mm/min

Parameter kopieren

und danach Dialog

zum Ändern des

Passwortes öffnen.



31410726 _mc_fe_i_007_v11_de.doc



Neues Passwort

vergeben. Im Beispiel

wird der Wert „1“

verwendet.

Einstellungen

aktivieren.

RAM nach ROM

Sicherung ausführen.

Achsiale Sicherung ist

ausreichend (Start mit

„Achsparameter“).

Hinweis: Neustart erst

nach Abschluss der

Projektierung

ausführen.

Bei Version V2.5

(SINAMICS integrated)

muss nun bei beiden

Antrieben noch die

Anpassung an den

taktsynchronen

internen PROFIBUS

vorgenommen werden.

Nun RAM nach ROM

kopieren (auf

SINAMICS Integrated).

Power-On-Reset

ausführen.

Online gehen,

Projektierung ins PG

laden und speichern.

1. p10 = 95

2. p9761 = Passwort (im Beispiel „1“)

3. p9510 = 1

4. p9700 = 57hex

5. p9701 = AChex

6. p10 = 0

Wenn Sie die Safety-Inbetriebnahme für alle Antriebe ausgeführt haben,

können Sie die Antriebe bei abgewähltem Not-Halt über die Steuertafel

oder SIMOTION verfahren.



31410726 _mc_fe_i_007_v11_de.doc


Die Nutzung der antriebsintegrierten Sicherheitsfunktionen ist ausgewählt

und diese können über die Bedienelemente an der F-CPU aktiviert bzw.

deaktiviert werden.

Es sollten nur noch folgende Meldungen sichtbar sein.

Diese Meldungen beeinflussen nicht die oben beschriebene Funktionalität.

Sie sagen lediglich aus, dass der Teststopp der Sicherheitsfunktionen in

den Antrieben notwendig ist (A1697) bzw. die Zwangsdynamisierung der

TM54F ausgeführt werden muss (A35014). Es handelt sich hier um Warnungen,

d.h. die Antriebe können eingeschaltet und verfahren werden.

6.5.4 Projektierung des Safety-Datenblocks auf Seiten des SINAMICS

Die Telegrammerweiterung für den sogenannten Safety-Datenblock wurde

in Abschnitt 6.5.1 angelegt. Hier geht es nun darum diesen Datenblock

vom SINAMCS Integrated mit den benötigten Daten zu versorgen. Es werden

6 Byte / 3 Worte benötigt. Die Daten werden vom Antrieb an die

SIMOTION gesendet. Es werden keine Safety-Signale von der SIMOTION

an den Antrieb gesendet.

Die Prozessdaten werden vom Anwender mittels der BiCo-Verschaltung im

SINAMICS verdrahtet. Die Reihenfolge der einzelnen Signale im Safety

Datenblock darf nicht verändert werden.

Im ersten Wort werden die Rückmeldebits der Sicherheitsfunktionen des

Antriebs übertragen.



31410726 _mc_fe_i_007_v11_de.doc


Folgende BiCo-Verschaltung ist für jeden Antrieb durchzuführen:

Das Zustandswort steht dann an Parameter r2089[3] zur Verfügung.

Im zweiten und dritten Wort wird die wirksame Sollgeschwindigkeitsbegrenzung

bei Anwahl von SLS (r9733) als Gleitpunktzahl übertragen.

Die Verschaltung des Safety-Datenblock auf Antriebsseite hat folgende Zuordnung:

Safety Zustandswort

r2089[3]

wirksame Sollgeschwindigkeitsbegrenzung

r9733 [0] = p9531 [x] * p9533 / p9520

(x: angewählte SLS-Stufe)

Die SINAMICS Safety-Statussignale werden in der SIMOTION Systemvariablen

D435.Axis_1.drivedata.drivesafetyextendedfunctionsinfodata.state angezeigt.

Der Wert der Sollgeschwindigkeitsbegrenzung wird in

D435.Axis_1.drivedata.drivesafetyextendedfunctionsinfodata.safespeedlimit

angezeigt.



31410726 _mc_fe_i_007_v11_de.doc


6.6 SIMOTION

6.6.1 SIMOTION Achsen anlegen

Auf SIMOTION-Seite sind die Achsen über den Inbetriebnahme-

Assistenten wie folgt anzulegen. SERVO_02 wird Axis_1 zugeordnet,

SERVO_03 wird entsprechend mit Axis_2 verbunden. Das Vorgehen wird

hier beispielhaft für eine Achse (Axis_1) gezeigt. Bevor das Projekt in die

SIMOTION geladen wird müssen beide Achsen konfiguriert sein.


Inbetriebnahme-

Assistenten durch

Doppelklick auf „Achse

einfügen“ im

Projektnavigator

starten.

Im Beispiel wird die

erste Achse „Axis_1“

genannt.

Es wird „Drehzahlregelung“

und

„Positionieren“

aktiviert.

Es werden die

voreingestellten Werte

beibehalten. Es

handelt sich um eine

Linearachse mit

elektrischem Antrieb.



31410726 _mc_fe_i_007_v11_de.doc



Auch im Fenster

„Einheiten“ wurden im

Beispiel die voreingestellten

Werte

beibehalten.

Die Modulo-Korrektur

wird im Beispiel nicht

aktiviert.



31410726 _mc_fe_i_007_v11_de.doc



In diesem Fenster wird

die Zuordnung

zwischen SIMOTION

Objekt (Axis_1) und

der SINAMICS-Achse

(SERVO_02) getroffen.

Datenabgleich mit dem

Antrieb ausführen

(Normierungsdrehzahl

und Maximaldrehzahl).

Kontrolle ob das

PROFIdrive Telegramm

105

ausgewählt ist.

Mit Schaltfläche

„PROFIdrive

Telegramm ändern“

das folgende Fenster

öffnen.

Da die Projektierung

der SINAMICS-

Antriebe abgeschlossen

ist, muss hier

lediglich geprüft

werden ob die Werte

korrekt übernommen

wurden. Änderungen

sind i.d.R. nicht notwendig.

Speziell die Telegrammerweiterung

um

3 Worte eingangsseitig

prüfen, da diese für die

Übertragung der

Safety-Daten vom

Antrieb an die

SIMOTION benötigt

wird.



31410726 _mc_fe_i_007_v11_de.doc



Hier wird der Geber

zugeordnet.

Die Geberdaten

können mit der Schaltfläche„Datenübernahme

vom Antrieb“ in

den Wizzard übernommen

werden.

Hier werden die

weiteren Geberdaten

angezeigt. Änderungen

sind nicht notwendig,

wenn die Datenübernahme

vom Antrieb

fehlerfrei abgelaufen

ist.



31410726 _mc_fe_i_007_v11_de.doc



Abschluss des

Wizzards zum Anlegen

des Objekts Achse auf

der SIMOTION.

Nach Abschluss des

Inbetriebnahmeassistenten

sind beim

Beispiel noch einige

Parameränderungen

nötig. Diese sind in

den folgenden

Fenstern dargestellt.

Fenster „Vorbelegung“

Geschwindigkeit wird

auf den Wert 83.33

mm/s gesetzt

(entspricht 300U/min).

Für die Beschleunigung

und Verzögerung

wird der Wert

333.33mm/s 2

eingetragen.



31410726 _mc_fe_i_007_v11_de.doc



Fenster

„Begrenzungen“

Maximale Geschwindigkeit

auf den Wert

500mm/s setzen.

Fenster „Regelung“

Im Beispiel wird der

Kv-Faktor auf den Wert

12 1/s gesetzt.

Bei der zweiten Achse

gibt es Unterschiede

im Fenster

„Antriebszuordnung“.

Hier sind die logischen

Hardware-Adressen

gemäß Servo_03

eingetragen.



31410726 _mc_fe_i_007_v11_de.doc




gibt es auch

Unterschiede im

Fenster

„Geberzuordnung“.

Die Geberdaten

können mit der Schaltfläche„Datenübernahme

vom Antrieb“ in

den Wizzard übernommen

werden.


gibt es auch

Unterschiede im

Fenster „Geber Daten“.

Hier werden die

weiteren Geberdaten

angezeigt. Änderungen

sind nicht notwendig,

wenn die Datenübernahme

vom Antrieb

fehlerfrei abgelaufen

ist.



31410726 _mc_fe_i_007_v11_de.doc



Da die „Safety-Alarme“

der SIMOTION noch

nicht ganz der Spezifikation

entsprechen ist

es empfehlenswert

diese für beide Achsen

auszublenden.

Das Fenster wird

geöffnet in dem man

im Ablaufsystem die

TechFault-Task

anwählt und dann die

Schaltfläche „Alarmkonfiguration“

betätigt.

Die achspezifischen

Reaktionen in diesem

Beispiel bauen nicht

auf diese Alarme auf.

Hinweis: Ab Version

4.1.4 ist die Funktion

der Alarme korrekt. Es

wird aber weiterhin

empfohlen die Alarme

nicht für die

Programmierung der

achspezifischen

Reaktionen zu nutzen.

Nach Abschluss der

Inbetriebnahme beider

Achsen auf Seiten der

SIMOTION muss das

Projekt gespeichrt und

in die SIMOTION

geladen werden (Im

Projektnavigator Fokus

auf D435 legen).

Wurde bei der

Inbetriebnahme wie

hier gezeigt vorgegangen,

dann sind alle

Einstellungen für den

Safety-Datenblock

korrekt.

Es sollte nun lediglich

kontrolliert werden,

dass die Startadresse

korrekt eingetragen

wurde (276 für Axis_1

und 320 für Axis_2)

Axis_1

Axis_2



31410726 _mc_fe_i_007_v11_de.doc


6.6.2 SIMOTION Programme

In diesem Abschnitt werden die im Funktionsbeispiel verwendeten Programme

kurz vorgestellt. Auf die Darstellung des Programmcodes bzw. eine

sehr detaillierte Beschreibung wird verzichtet, da die Programme selbst

mit Kommentaren versehen sind.

ST-Programme beinhalten den Kommentar direkt im Code. Bei MMC-

Programmen sind kommentierte Blöcke mit einem grünen Dreieck in der

rechten oberen Ecke gekennzeichnet. Der Kommentar kann geöffnet werden,

indem man den Block markiert und mit der rechten Maustaste ein Menü

öffnet. Hier muss dann der Eintrag „Kommentar eingeben ...“ ausgewählt

werden.

6.6.2.1 IO_ReadWrite (Digitale I/Os einlesen bzw. schreiben)

Zur Steuerung der Bewegungen der Achsen werden die Digitalen Eingänge

des SINAMICS Integrated der SIMOTION D435 genutzt. Diese Eingänge

werden über die I/O-Variable „io_cu320_inword“ in die SIMOTION eingelesen.

Über die Variable „io_cu320_outword“ können die Ausgänge des

SINAMICS Integrated angesteuert werden, worauf in diesem Beispiel aber

verzichtet wird. Die Eingänge werden genutzt um z.B. die Antriebe einzuschalten,

Verfahrprogramme zu starten, Störungen zu quittieren und den

Teststopp bzw. die Zwangsdynamisierung zu starten.

Diese beiden Variablen werden im Projektnavigator unter „I/O“ wie nachfolgend

dargestellt angelegt.

Die DIs werden vom SINAMICS Integrated in diesem Beispiel an Adresse

298 (entspricht PZD 2 der Control Unit Senderichtung) zur Verfügung gestellt.

Für die Ausgänge ist hier ebenfalls die Adresse 298 (entspricht PZD

2 der Control Unit Empfangsrichtung) zu nutzen.

Das Programm „IO_ReadWrite“ wurde aus dem FAQ mit der Nummer

29063656 übernommen. Die nicht benötigten Programmteile wurden nachträglich

entfernt. Eine detaillierte Dokumentation sowie der Programmcode

kann unter folgendem Link herunter geladen werden:

http://support.automation.siemens.com/WW/view/de/29063656

Das Programm wird in der Background-Task abgearbeitet und stellt die

Signale an den digitalen Eingängen des SINAMICS Integrated über die

oben genannten Variablen für den Programmablauf der SIMOTION zur

Verfügung.

6.6.2.2 Axis_01.mmc_bg_task1 (Ablaufsteuerung für Axis_1)

Mit diesem Programm wird der obere Antrieb des Vorführkoffers (Axis_1;

bzw. SERVO_02) angesteuert. Das Programm wird in der BackgroundTask

zyklisch bearbeitet und ist zuständig für das Ein-/Ausschalten der Achsfrei-



31410726 _mc_fe_i_007_v11_de.doc


gabe, die Fehlerquittierung sowie für das Starten und Anhalten des Verfahrprogramms

„mt_axis_1“.

Programmfunktionen:

-S5 (DI 0) Freigaben für Axis_1 setzen bzw. wegnehmen

-S6 (DI 1) Verfahrprogramm „mt_axis_1“ starten bzw. stoppen.

-S9 (DI 6) Alarme quittieren

6.6.2.3 Axis_02.mmc_bg_task2 (Ablaufsteuerung für Axis_2)

Mit diesem Programm wird der untere Antrieb des Vorführkoffers (Axis_2;

bzw. SERVO_03) angesteuert. Das Programm wird in der BackgroundTask

zyklisch bearbeitet und ist zuständig für das Ein-/Ausschalten der Achsfreigabe,

die Fehlerquittierung sowie für das Starten und Anhalten des Verfahrprogramms

„mt_axis_2“.

Programmfunktionen:

-S7 (DI 2) Freigaben für Axis_2 setzen bzw. wegnehmen

-S8 (DI 3) Verfahrprogramm „mt_axis_2“ starten bzw. stoppen.

-S9 (DI 6) Alarme quittieren

6.6.2.4 Axis_01.mt_axis_1 (Verfahrprogramm für Axis_1)

Das Verfahrprogramm besteht aus 3 Verfahrbefehlen, die von

„mmc_bg_task1“ zyklisch aufgerufen werden, solange an -S1 ein HIGH-

Pegel anliegt. D.h. nach einmaligem Start des Verfahrprogramms hat man

eine „Endlosbewegung“ der Achse bis diese durch Anwahl einer Safety-

Funktion oder durch einen LOW-Pegel an -S1 abgebrochen wird. Dieses

Programm wird in der MotionTask_3 abgearbeitet. Diese Task wird vom

Programm „Axis_01.mmc_gb_task1“ zyklisch gestartet.

6.6.2.5 Axis_02.mt_axis_2 (Verfahrprogramm für Axis_2)

Das Verfahrprogramm besteht aus 3 Verfahrbefehlen, die von

„mmc_bg_task2“ zyklisch aufgerufen werden, solange an -S3 ein HIGH-

Pegel anliegt. D.h. nach einmaligem Start des Verfahrprogramms hat man

eine „Endlosbewegung“ der Achse bis diese durch Anwahl einer Safety-

Funktion oder durch einen LOW-Pegel an -S3 abgebrochen wird. Dieses

Programm wird in der MotionTask_4 abgearbeitet. Diese Task wird vom

Programm „Axis_02.mmc_bg_task2“ zyklisch gestartet

6.6.2.6 Axis_01.mt_safety_axis_1

In diesem Programm werden die achsspezifischen Reaktionen auf die An-

bzw. Abwahl der Sicherheitsfunktionen ausgeführt. Da mehrere Sicherheitsfunktionen

gleichzeitig aktiv sein können muss zuerst die Priorität ermittelt

werden, bevor die achsspezifische Reaktion ausgeführt werden

kann. Dazu wird der Wert einer Variablen ermittelt die dann genutzt wird

um die Reaktion auszuwählen (mittels CASE-Anweisung). Im Beispiel werden

für die einzelnen Funktionen die nachfolgend beschriebenen Reaktionen

eingeleitet. Nach deren Ausführung werden die Variablen für den Zustand

der einzelnen Sicherheitsfunktionen (ermittelt in ST_Main.extsafety)



31410726 _mc_fe_i_007_v11_de.doc


als auch für die Priorisierung (ermittelt in Axis_01.mt_safety_1) zurück gesetzt.

Das Programm wird in MotionTask_6 abgearbeitet.

STO

Bei Anwahl von STO ist keine spezielle Reaktion notwendig, da die Impulse

sofort gelöscht werden. Bei Abwahl ist ebenfalls keine Reaktion notwendig,

da nach Abwahl von STO ein erneuter EIN-Befehl gesetzt werden muss.

SS1

Bei Anwahl von SS1 muss die Achse in den Nachführbetrieb geschaltet

werden und das Bewegungsprogramm „Axis_01.mt_axis_1“ abgebrochen

werden. Dazu wird die MotionTask_3 und der aktuelle Verfahrbefehl abgebrochen.

Bei Abwahl von SS1 wird die MotionTask_3 zurück gesetzt um

erneut gestartet werden zu können. Da SS1 zwangläufig zu einem STO

führt ist ein erneuter EIN-Befehl notwendig um die Bewegung der Achse

wieder zu starten.

SS2

Bei Anwahl von SS2 muss die Achse in den Nachführbetrieb geschaltet

werden und das Bewegungsprogramm „Axis_01.mt_axis_1“ abgebrochen

werden. Dazu wird die MotionTask_3 und der aktuelle Verfahrbefehl abgebrochen.

Bei Abwahl von SS2 wird die MotionTask_3 fortgesetzt. Die

Bewegung wird bei Abwahl automatisch fortgesetzt. Es ist kein weiterer Befehl

notwendig.

SOS

Bei Anwahl SOS wird die Achsbewegung durch einen STOP-Befehl lagegeregelt

bis zum Stillstand abgebremst. Danach wird die MotionTask_3 abgebrochen

um das Verfahren durch den nächsten Positionierbefehl zu unterbinden.

Bei Abwahl SOS wird die MotionTask_3 wieder fortgesetzt und

der nächste anstehende Positionierbefehl abgearbeitet. D.h. es ist auch

hier kein Befehl notwendig um die Achsbewegung wieder zu starten.

SLS

Bei Anwahl SLS wird die zulässige Maximalgeschwindigkeit (SIMOTION-

Variable: pluslimitsofdynamics.velocity) der Positionierung auf den Wert reduziert,

der vom SINAMICS Integrated (über den sogenannten Safety-

Datenblock) an die SIMOTION übermittelt wird. Die Bewegung wird nun mit

der reduzierten Geschwindigkeit ausgeführt. Bei Abwahl von SLS wird dieser

Grenzwert auf den ursprünglichen Wert zurück gesetzt.

6.6.2.7 Axis_02.mt_safety_axis_2

Siehe 6.6.2.6 wobei dieses Programm in MotionTask_7 bearbeitet wird und

die Achsbewegung von Axis_2 über MotionTask_4 kontrolliert wird.

6.6.2.8 ST_VarGlobal

6.6.2.9 ST_Main

In diesem ST-Programm werden notwendige Variablen für die Auswertung

des Safety-Zustandsworts definiert.

Dieses Programm besteht aus den drei Unterprogrammen „startup“,

„extsafety“ und „techfault“.



31410726 _mc_fe_i_007_v11_de.doc


Hinweis:

Ab Version 4.1.4 ist die Funktion der Safety Meldungen der SIMOTION

50201 bis 50203 korrekt. In früheren Versionen entsprachen diese noch

nicht ganz der Spezifikation. Es ist aber generell zu empfehlen das Safety-

Zustandswort zyklisch auszuwerten und nicht die Alarme für die achspezifischen

Reaktionen zu verwenden.

„startup“

In diesem Programm werden die Achsinstanzen zugeordnet, d.h. es wird

festgelegt welche Achse welcher Variablen entspricht. Des Weiteren wird

hier noch der Geschwindigkeitsgrenzwert der SIMOTION-Projektierung in

einer Variablen zwischengespeichert. Bei Anwahl SLS wird dieser Wert

überschrieben und muss bei Abwahl wieder zur Verfügung stehen. Das

Programm wird in der StartupTask bearbeitet.

„extsafety“

In diesem Programm wird das Safety-Zustandswort ausgewertet um Informationen

darüber zu erhalten welche der Safety-Funktionen sich in welchem

Zustand befindet. Es werden die Zustände „angewählt“ (kommendes

Ereignis), „aktiv“ „abgewählt“ (gehendes Ereignis) und „inaktiv“ unterschieden.

Abhängig von dieser Information wird dann die Motion-Task gestartet,

die das Programm zur achsspezifischen Reaktion auf die Safety-

Funktionen enthält (MotionTask_6 für Axis_1 und MotionTask_7 für

Axis_2).

Im Beispiel wird das Programm in der IPO-Task bearbeitet, was aber nur

dann notwendig ist, wenn man die Funktionen SS2 oder SS1 nutzt. Ohne

diese beiden Funktionen ist die Bearbeitung in der BackgroundTask ausreichend.

Bei Anwahl der Sicherheitsfunktionen SS1 bzw. SS2 koppelt sich

der Antrieb sofort bei Anwahl der Funktion vom übergeordneten Sollwert

der SIMOTION ab und es muss nun vermieden werden, dass ein Schleppabstandsfehler

auftritt, der dann (bei Standard-Einstellung) eine Impulslöschung

zur Folge hätte. Aus dem Grund muss die Bearbeitung in diesen

Fällen so schnell wie irgend möglich erfolgen. Die Funktionen SOS und

SLS verfügen über einen projektierbaren Timer zwischen Anwahl und Aktivierung,

aus dem Grund hat man für die Reaktion der SIMOTION mehr Zeit

zur Verfügung.

„techfault“

Hierbei handelt es sich um ein „leeres“ Programm (Dummy), das in die

TechnologicalFaultTask eingebunden werden muss. Fehlt dies, dann

wechselt der Betriebszustand der SIMOTION bei einem Technological-

Fault-Alarm in den Betriebszustand „STOP“.

6.6.2.10 other_MMCs.peripheralfault

Hierbei handelt es sich um ein „leeres“ Programm (Dummy), das in die PeripheralFaultTask

eingebunden werden muss. Fehlt dies, dann wechselt

der Betriebszustand der SIMOTION bei einem Peripheral-Fault-Alarm in

den Betriebszustand „STOP“.



31410726 _mc_fe_i_007_v11_de.doc


6.6.2.11 other_MMCs.executionfault

Hierbei handelt es sich um ein „leeres“ Programm (Dummy), das in die

ExecutionFaultTask eingebunden werden muss. Fehlt dies, dann wechselt

der Betriebszustand der SIMOTION bei einem Execution-Fault-Alarm in

den Betriebszustand „STOP“.

6.6.3 Konfiguration Ablaufsystem

Die verschiedenen Programme der SIMOTION müssen nun noch den verschiedenen

Tasks zugeordnet werden. Dem Funktionsbeispiel liegt folgende

Konfiguration zugrunde.



31410726 _mc_fe_i_007_v11_de.doc




31410726 _mc_fe_i_007_v11_de.doc


6.6.4 Meldungen der SIMOTION

6.6.4.1 Safety-Meldungen

Auf Seiten der SIMOTION existieren 3 Meldungen für die erweiterten Sicherheitsfunktionen.

50201: Safety-Alarm im Antrieb

50202: Antrieb startet Safety Integrated Extended Function

50203: Antrieb beendet Safety Integrated Extended Function

Diese Meldungen sollten nicht für die Projektierung der achspezifischen

Reaktionen der SIMOTION genutzt werden.

6.6.4.2 Sonstige Meldungen

Bei der Anwahl der unterschiedlichen Sicherheitsfunktionen werden noch

weitere Meldungen angezeigt. Diese sind zu erwarten und stellen kein fehlerhaftes

Verhalten dar.

20005: Gerät Typ: X, log. Adresse: Y gestört.

Dieser Fehler tritt u.a. bei der Anwahl von STO und SS1 auf und besagt,

dass sich der Antrieb abgeschaltet hat.

30002: Befehl abgebrochen (Grund: X, Befehlstyp: Y)

Diese Meldung ist ebenfalls bei der Anwahl von STO und SS1 zu beobachten

sowie beim „Anhalten“ der Positionierung mit durch Abschalten von -S6

bzw. S8. Die Ursache ist, dass der aktuelle Positionierbefehl vor oder während

der Bearbeitung abgebrochen wurde.

40002: Programmierte Geschwindigkeit wird begrenzt

Der Fehler tritt bei Anwahl SLS auf, wenn die projektierte Geschwindigkeit

oberhalb der Grenze für SLS liegt.

40005: Fehlende Freigabe(n) (Parameter1: X) und/oder falscher Modus

(Parameter2: Y)

Der Fehler tritt bei Anwahl STO auf und bedeutet, dass bei einem anstehenden

Bewegungsbefehl Achsfreigaben fehlen.

6.7 Download des Beispielprojekts

Bisher wurde Schritt für Schritt die Erstellung der Projektierung des Funktionsbeispiels

beschrieben. Für den Fall, dass das Beispielprojekt direkt auf

die Hardware geladen werden soll sind folgende Schritte zu beachten.

Zuerst sollten alle Komponenten (S7-F-CPU, SIMOTION und SINAMICS

Integrated) urgelöscht bzw. auf Werkseinstellung zurück gesetzt werden.

6.7.1 Laden der Projektierung der S7-F-CPU

Zuerst muss die HW-Konfiguration der S7-F-CPU herunter geladen werden.

Die HW-Konfiguration wird per Doppelklick auf „Hardware“ geöffnet.



31410726 _mc_fe_i_007_v11_de.doc


Abhängig von voreingestellten Werten bzw. der vorherigen Projektierung

auf Seiten der F-CPU muss ggf. die Baudrate der PC/PG-Schnittstelle für

das Download der Hardwarekonfiguration der F-CPU angepasst werden.

Hat die SIMOTION und die F-CPU die gleiche PROFIBUS-Adresse (Defaultwert

für beide ist 2), dann ist es notwendig zuerst nur die F-CPU mit

dem PC/PG zu verbinden um die HW-Konfiguration herunter zu laden und

damit die Busadresse und die Baudrate auf die in Abschnitt 4.3.1 genannten

Werte zu ändern. Nun kann auch die SIMOTION wieder in das

PROFIBUS-Netz eingebunden werden. Bevor man nun online gehen kann

muss die Baudrate wieder gemäß 4.3.1 geändert werden.

Hinweis:

Falls vorher ein Safety-Programm auf der CPU vorhanden war ist dieses

durch ein Passwort geschützt. Dieses muss für den Download bekannt

sein. Falls es nicht bekannt ist muss die Speicherkarte mittels eines geeigneten

Geräts (z.B. SIEMENS PG) gelöscht werden. Ein Löschen bzw. Formatieren

mit einem Card-Reader zerstört die Karte.

Nach erfolgtem Download der HW-Konfiguration müssen die Programmbausteine

auf die F-CPU geladen werden.

Zuerst wird das Fenster zum Laden der Sicherheitsfunktion über die „gelbe“

Schaltfläche in der Funktionsleiste geöffnet. Der Download wird dann aus

diesem Fenster über die Schaltfläche „Laden“ angestoßen. Die restlichen

(nicht sicheren) Bausteine werden normal geladen.



31410726 _mc_fe_i_007_v11_de.doc


6.7.2 Laden der Projektierung der SIMOTION und des SINAMICS Integrated

Auch hier ist zuerst die HW-Konfiguration der SIMOTION zu laden. Ohne

diesen Schritt wird man i.d.R. keine Online-Verbindung zum SINAMICS Integrated

bekommen. Die HW-Konfiguration wird per Doppelklick auf

„Hardware“ geöffnet.

Nach dem Download wird aus dem SIMATIC-Projekt heraus der SCOUT

geöffnet (Doppelklick auf „Inbetriebnahme“).

Hier kann nun die gesamte Projektierung der SIMOTION und des

SINAMICS Integrated geladen werden.

Da die Seriennummern der Gebermodule, der Motormodule und der

TM54F nicht mit den Geräten übereinstimmen die zur Erstellung des Beispielprojektes

genutzt wurden stehen nach dem Download diverse Safety-

Störungen an. Nun müssen wie bei jeder Serien-Inbetriebnahme die neuen

Seriennummern in die Safety-Projektierung übernommen werden. Das wird

mittels „Hardwaretausch quittieren“ ausgeführt. Der einfachste Weg ist es

auf beiden Antrieben die Safety-Maske zu öffnen und dort die Schaltfläche

„Hardwaretausch quittieren“ zu betätigen.



31410726 _mc_fe_i_007_v11_de.doc


Bei der TM54F existiert diese Funktion nicht als eine Schaltfläche. Hier ist

ebenfalls die Safety-Maske zu öffnen und der IBN-Modus über die Schaltfläche

„Einstellungen ändern“ anzuwählen und mit „Einstellungen aktivieren“

wieder zu verlassen. Dazu muss das Safety-Passwort („1“) eingegeben

werden.

Danach muss für den SINAMICS Integrated der Sicherungsvorgang von

RAM nach ROM angestoßen und ein Neustart (Power-On-Reset) ausgeführt

werden.



31410726 _mc_fe_i_007_v11_de.doc


6.8 Abnahmetest

Zur Verifizierung sicherheitsgerichteter Parameter muss bei der Erstinbetriebnahme

der Maschine und auch bei Veränderungen der sicherheitsrelevanten

Parameter ein Abnahmetest durchgeführt werden. Der Abnahmetest

muss entsprechend protokolliert werden. Die Abnahmeprotokolle sind

angemessen zu verwahren und zu archivieren.

Der Abnahmetest muss nach erfolgter Parametrierung und einem Power-

On-Reset erfolgen.

Informationen über den Abnahmetest, das Abnahmeprotokoll und ein Beispiel

für ein entsprechendes Abnahmeprotokoll finden Sie im "Funktionshandbuch

SINAMICS S120 Safety Integrated" (FHS) im Kapitel Abnahmetest

und Abnahmeprotokoll.

7 Historie

Version Datum Änderung

V1.0 05/2009 Erste Ausgabe

V1.1 10/2009 Erste überarbeitete Ausgabe

SIMOTION mit SINAMICS S120 Safety Integrated Extended Functions

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
