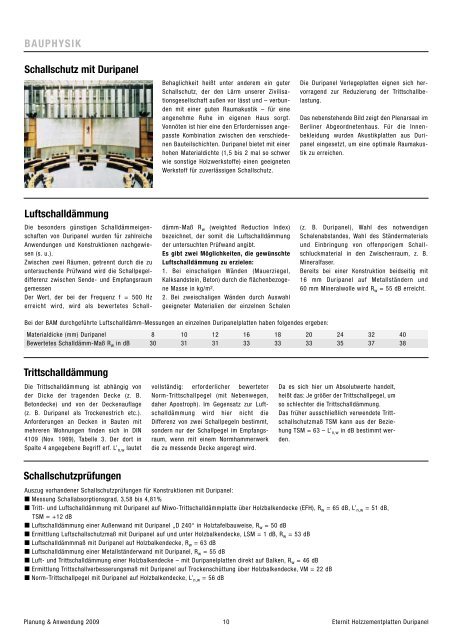

Bauphysik

BAUPHYSIK
Schallschutz mit Duripanel
Luftschalldämmung
Die besonders günstigen Schalldämmeigenschaften
von Duripanel wurden für zahlreiche
Anwendungen und Konstruktionen nachgewiesen
(s. u.).
Zwischen zwei Räumen, getrennt durch die zu
untersuchende Prüfwand wird die Schallpegeldifferenz
zwischen Sende- und Empfangsraum
gemessen
Der Wert, der bei der Frequenz f = 500 Hz
erreicht wird, wird als bewertetes Schall-
Trittschalldämmung
Die Trittschalldämmung ist abhängig von
der Dicke der tragenden Decke (z. B.
Betondecke) und von der Deckenauflage
(z. B. Duripanel als Trockenestrich etc.).
Anforderungen an Decken in Bauten mit
mehreren Wohnungen finden sich in DIN
4109 (Nov. 1989), Tabelle 3. Der dort in
Spalte 4 angegebene Begriff erf. L’ n,w lautet
Schallschutzprüfungen
Behaglichkeit heißt unter anderem ein guter
Schallschutz, der den Lärm unserer Zivilisationsgesellschaft
außen vor lässt und – verbunden
mit einer guten Raumakustik – für eine
angenehme Ruhe im eigenen Haus sorgt.
Vonnöten ist hier eine den Erfordernissen angepasste
Kombination zwischen den verschiedenen
Bauteilschichten. Duripanel bietet mit einer
hohen Materialdichte (1,5 bis 2 mal so schwer
wie sonstige Holzwerkstoffe) einen geeigneten
Werkstoff für zuverlässigen Schallschutz.
dämm-Maß R w (weighted Reduction Index)
bezeichnet, der somit die Luftschalldämmung
der untersuchten Prüfwand angibt.
Es gibt zwei Möglichkeiten, die gewünschte
Luftschalldämmung zu erzielen:
1. Bei einschaligen Wänden (Mauerziegel,
Kalksandstein, Beton) durch die flächenbezogene
Masse in kg/m 2.
2. Bei zweischaligen Wänden durch Auswahl
geeigneter Materialien der einzelnen Schalen
Bei der BAM durchgeführte Luftschalldämm-Messungen an einzelnen Duripanelplatten haben folgendes ergeben:
Materialdicke (mm) Duripanel
Bewertetes Schalldämm-Maß R w in dB
8
30
10
31
12
31
16
33
vollständig: erforderlicher bewerteter
Norm-Trittschallpegel (mit Nebenwegen,
daher Apostroph). Im Gegensatz zur Luftschalldämmung
wird hier nicht die
Differenz von zwei Schallpegeln bestimmt,
sondern nur der Schallpegel im Empfangsraum,
wenn mit einem Normhammerwerk
die zu messende Decke angeregt wird.
18
33
Die Duripanel Verlegeplatten eignen sich hervorragend
zur Reduzierung der Trittschallbelastung.
Das nebenstehende Bild zeigt den Plenarsaal im
Berliner Abgeordnetenhaus. Für die Innenbekleidung
wurden Akustikplatten aus Duripanel
eingesetzt, um eine optimale Raumakustik
zu erreichen.
(z. B. Duripanel), Wahl des notwendigen
Schalenabstandes, Wahl des Ständermaterials
und Einbringung von offenporigem Schallschluckmaterial
in den Zwischenraum, z. B.
Mineralfaser.
Bereits bei einer Konstruktion beidseitig mit
16 mm Duripanel auf Metallständern und
60 mm Mineralwolle wird R w = 55 dB erreicht.
20
33
24
35
32
37
Da es sich hier um Absolutwerte handelt,
heißt das: Je größer der Trittschallpegel, um
so schlechter die Trittschalldämmung.
Das früher ausschließlich verwendete Trittschallschutzmaß
TSM kann aus der Beziehung
TSM = 63 – L’ n,w in dB bestimmt werden.
Auszug vorhandener Schallschutzprüfungen für Konstruktionen mit Duripanel:
■ Messung Schallabsorptionsgrad, 3,58 bis 4,81%
■ Tritt- und Luftschalldämmung mit Duripanel auf Miwo-Trittschalldämmplatte über Holzbalkendecke (EFH), R w = 65 dB, L’ n,w = 51 dB,
TSM = +12 dB
■ Luftschalldämmung einer Außenwand mit Duripanel „D 240“ in Holztafelbauweise, R w = 50 dB
■ Ermittlung Luftschallschutzmaß mit Duripanel auf und unter Holzbalkendecke, LSM = 1 dB, R w = 53 dB
■ Luftschalldämmmaß mit Duripanel auf Holzbalkendecke, R w = 63 dB
■ Luftschalldämmung einer Metallständerwand mit Duripanel, R w = 55 dB
■ Luft- und Trittschalldämmung einer Holzbalkendecke – mit Duripanelplatten direkt auf Balken, R w = 46 dB
■ Ermittlung Trittschallverbesserungsmaß mit Duripanel auf Trockenschüttung über Holzbalkendecke, VM = 22 dB
■ Norm-Trittschallpegel mit Duripanel auf Holzbalkendecke, L’ n,w = 56 dB
Planung & Anwendung 2009 10 Eternit Holzzementplatten Duripanel
40
38

BAUPHYSIK
Brandschutz
Duripanel eignet sich ideal für den vorbeugenden
baulichen Brandschutz. Die zementgebundene
Holzspanplatte Duripanel, in den Qualitäten
A2 (nichtbrennbar) und B1 (schwerentflammbar),
eignet sich durch ihre überaus
guten brandschutztechnischen Eigenschaften,
auf Grund des großen Bindemittelanteils Zement,
hervorragend für die Erstellung von
Brandschutzkonstruktionen in allen Bereichen
des vorbeugenden baulichen Brandschutzes.
Duripanel trägt nicht zur Brandlast und Brandausbreitung
bei.
Die DIN 4102 – Brandverhalten von Baustoffen
und Bauteilen – konkretisiert die einzelnen
brandschutztechnischen Begriffe. Diese Norm
enthält die Bedingungen für die Einteilung der
Baustoffe nach ihrer Brennbarkeit (z. B. A2
Auszug der Konstruktionen mit Duripanel nach
gutachterlicher Stellungnahme:
■ Nichttragende, raumabschließende Holzständerwand,
F 30
Feuchtetechnische Eigenschaften
nichtbrennbar, B1 schwerentflammbar oder B3
leichtentflammbar) und deren Bezeichnung.
Zusammengesetzte Bauteile und Konstruktionen,
werden nach ihrem Brandverhalten klassifiziert.
Innerhalb gewisser Abstufungen wird die
Zeit in Minuten angegeben, während derer ein
Bauteil (z. B. Wände oder Decken) die in der
Norm festgelegten Anforderungen erfüllt hat.
Die DIN 4102 erläutert die Prüfbedingungen für
Bauteile und deren Einteilung in Feuerwiderstandsklassen
(F30, F60, F90, F120), die die
Feuerwiderstandsdauer in Minuten beschreibt.
Auf der Grundlage der positiven brandschutztechnischen
Erfahrungen in einer Vielzahl von
Brandversuchen darf Duripanel B1 gleichwertig
mit Holzwerkstoffplatten in allen in DIN 4102,
Teil 4, Abschnitt 4.12 klassifizierten Wänden in
Beispiele von Schallschutzkonstruktionen (innen)
Bezeichnung
Holzbalkendecke
Holzständerwand
Metallständer
Bei den zementgebundenen Duripanelplatten ist
besonders die geringe Dickenquellung infolge
von Wasserlagerung hervorzuheben. Duripanel
kann ständig im Wasser gelagert werden, ohne
sich in seine Bestandteile aufzulösen. Die
Dickenquellung bei Dauernässe über 24 Stunden
ist kleiner als 2 %.
Duripanel wird mit einem Feuchtegehalt ausgeliefert,
der etwa der Ausgleichsfeuchte bei 20°C
und 60 % relativer Luftfeuchte entspricht.
■ Tragende, raumabschließende Gebäudeabschlusswand
Holzständer, F 90
■ Nichttragende, raumabschließende Holzständerwand,
F 90
Systemzeichnung Dicke Duripanel
Beplankung
je Seite
248 mm
144 mm
148 mm
Für Aufenthaltsräume in Wohngebäuden oder
auch für Versammlungsräume sollte man ein
Feuchtegleichgewicht bei ca 50 % relativer
Luftfeuchte ansetzen.
Unter bauüblichen Bedingungen kann im
Jahresmittel ein Feuchtegleichgewicht bei ca.
60 % relativer Luftfeuchte im Außenbereich
aber auch im Innenbereich bei Feuchträumen
als normal angesehen werden.
Holztafelbauweise, sowie in allen in Abschnitt 5
klassifizierten Decken und Dächern verwendet
werden. Dies entspricht einer Gleichwertigkeit
von Duripanel B1 mit Holzwerkstoffplatten mit
einer Rohdichte über 600 kg/m 3 .
Dies ist durch die „Gutachtliche Stellungnahme
803/MO/Schu“, das „Prüfungszeugnis
84891“ und die „Gutachtliche Stellungnahme
105/MO/Schu“ der Amtlichen Materialprüfungsanstalt
für das Bauwesen beim IBMB der
TU Braunschweig nachgewiesen.
Duripanel B1 darf auch immer alternativ dort
eingesetzt werden, wo die Verwendung von
Platten der Nutzungsklassen nach DIN
1052:2008 erlaubt ist.
■ Brandverhalten von Wänden, Decken und
Dächern, F 30 / F 60 / F 90
■ Brandprüfung beschichtet mit Laubholzfurnier
B1 schwerentflammbar
24 bzw.
12 mm
Duripanel B1
2 x 16 mm
Duripanel B1
19 mm
Duripanel A2
Mineralwolle
40 mm
120 kg/m 3
80 mm
(2 x 40 mm)
100 kg/m 3
2 x 30 mm
120 kg/m 3
Schalldämmung
R w
48 dB
2
2.43/19959 –
(BAM)
49 dB
2.43/20852
(BAM)
55 dB
1
2.43/19959 –
(BAM)
Ist während der Bauphase oder Nutzungsphase
mit erheblich abweichenden Luftfeuchten über
und / oder unter der Platte zu rechnen, muss
durch entsprechende Maßnahmen eine einseitige
Feuchteänderung, z. B. durch Einbau dampfsperrender
Schichten, verhindert werden. Gegebenenfalls
ist im Innenbereich beidseitig eine
dampfbremsende Grundierung durch z.B. einen
alkalibeständigen Tiefengrund vorzunehmen.
Planung & Anwendung 2009 11 Eternit Holzzementplatten Duripanel
