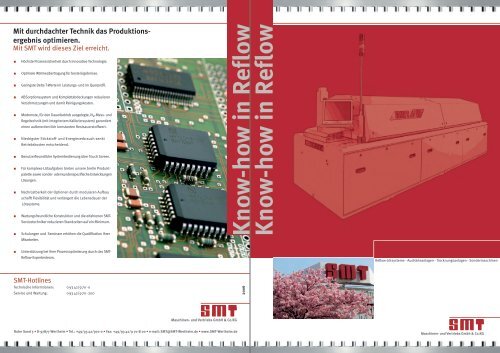

Know-how in Reflow Know-how in Reflow - G.Werner GmbH

Mit durchdachter Technik das Produktionsergebnis
optimieren.
Mit SMT wird dieses Ziel erreicht.
Höchste Prozesssicherheit durch innovative Technologie.
Optimale Wärmeübertragung für beste Ergebnisse.
Geringste Delta T-Werte im Leistungs- und im Querprofil.
ABSorptionssystem und Komplettabdeckungen reduzieren
Verschmutzungen und damit Reinigungskosten.
Modernste, für den Dauerbetrieb ausgelegte, N2-Mess- und
Regeltechnik (mit integriertem Kalibriersystem) garantiert
einen außerordentlich konstanten Restsauerstoffwert.
Niedrigster Stickstoff- und Energieverbrauch senkt
Betriebskosten entscheidend.
Benutzerfreundliche Systembedienung über Touch Screen.
Für komplexe Lötaufgaben bieten unsere breite Produktpalette
sowie sonder- oder kundenspezifische Entwicklungen
Lösungen.
Nachrüstbarkeit der Optionen durch modularen Aufbau
schafft Flexibilität und verlängert die Lebensdauer der
Lötsysteme.
Wartungsfreundliche Konstruktion und die erfahrenen SMT-
Servicetechniker reduzieren Standzeiten auf ein Minimum.
Schulungen und Seminare erhöhen die Qualifikation Ihrer
Mitarbeiter.
Unterstützung bei Ihrer Prozessoptimierung durch das SMT-
Reflow-Expertenteam.
SMT-Hotlines
Technische Informtionen: 0 93 42/9 70 - 0
Service und Wartung: 0 93 42/9 70 - 200
Maschinen- und Vertriebs GmbH & Co.KG
Roter Sand 5 • D-97877 Wertheim • Tel.: +49/93 42/970-0 • Fax: +49/93 42/9 70-8 00 • e-mail: SMT@SMT-Wertheim.de • www.SMT-Wertheim.de
Know-how in Reflow
Know-how in Reflow
2006
Reflow-Lötsysteme - Aushärteanlagen - Trocknungsanlagen - Sondermaschinen
Maschinen- und Vertriebs Gmbh & Co.KG

Know-how in Reflow
02
Prozess Know-how
Unser Know-how für Ihren Erfolg
Forderungen, die Sie an Ihr künftiges Reflow-Lötsystem stellen, sind für
uns alltäglich. Nennen Sie uns schon in der Planungsphase Ihre speziellen
Vorstellungen. Wir haben die Antworten auf Ihre Fragen. Wir erarbeiten
wirtschaftliche Lösungen, die auf Ihre Aufgaben individuell zugeschnitten sind.
Wir begleiten Sie während der gesamten Lebensdauer der Lötsysteme, bei
der Entwicklung neuer Lötprofile, beim Einfahren bleifreier Lötprozesse
sowie beim Erkennen und Beseitigen von Lötfehlern.
Know-how in Reflow, innovatives Denken und viel Erfahrung ist unser
Beitrag zu Ihrem angestrebten Produktionsergebnis.
SMT steht auch bei der Verarbeitung bleifreier Lote durch einzigartige
Systemvorteile in führender Position. So hängt z.B. ein wirkungsvoller
Wärmeübertrag entscheidend von der Effizienz der Luftführung ab. Hier
punktet SMT gleich zweifach: Durch ein patentiertes, ständig weiterentwickeltes
Düsensystem und durch das bewährte ebenfalls patentierte
Mehrfach-Peak-Konzept (ergänzt um das innovative Quattro Peak Plus Konzept).
Erzielt werden niedrigste Delta T-Werte, die eine perfekte Produktion garantieren.
Das SMT-Düsensystem mit lokaler
Luftzuführung und -absaugung verhindert,
dass abgekühlte Luft über
die Leiterplatten streift und den
Lötprozess beeinträchtigt.
Technik
Das Ergebnis unserer Arbeit ist Qualität
Wir erfüllen nicht nur Ihre Spezifikation – wir suchen auch Wege, die zu höherer Produktivität, geringerem Ressourcenverbrauch
und zu einer längeren Lebensdauer der Lötsysteme führen. Insgesamt gesehen zu einer schnelleren Amortisation
und zu einer gleich bleibend hohen Rentabilität Ihrer Investition. Demnach ist Qualität für uns dann gegeben, wenn das
Resultat unserer Arbeit mit Ihren Anforderungen übereinstimmt bzw. sie sogar übertrifft.
Wartung und Service
Kundennähe und Kompetenz - jederzeit
SMT Reflow-Lötsysteme sind von Anfang an so konstruiert, dass möglichst keine Störungen
auftreten und Verschmutzungen auf das unvermeidbare Minimum reduziert werden. Optimale
Verfügbarkeit und geringste Stillstandzeiten sind somit auf Dauer sichergestellt.
Unsere qualifizierten Service-Mitarbeiter sichern die hohe Verfügbarkeit Ihrer SMT-Lötsysteme
durch 24 h-Bereitschaft (7 Tage die Woche), Kalibrierung und Messungen.
Das Leistungsspektrum wird ergänzt durch unser Angebot an Schulungen und Seminaren
für Ihre Mitarbeiter.
Unsere Service-Leistungen garantieren wir auch gerne über einen individuellen Wartungs-
vertrag.
Durchdachte Konstruktion vereinfacht
Wartung und Service.
Prozesssicherheit
Das Ergebnis hocheffizienter Überwachungsfunktionen
Die Geschichte moderner Reflow-Lötsysteme ist die Geschichte von SMT.
Vieles, was heute Stand der Technik ist, sind Entwicklungen und Erfindungen
unseres Hauses – häufig patentiert und häufig mehr oder minder gut imitiert.
Das Konzept Ob kleine oder große, einfache oder komplexe, gleich-
bleibende oder wechselnde Baugruppen - wir bieten für die jeweiligen
Anforderungen mit unserem umfangreichen Anlagenkonzept und den
passenden Komponenten die ideale Lösung. Alle Komponenten sind
individuell aufeinander abgestimmt und beliebig kombinierbar.
So ist sichergestellt, dass SMT-Anlagen ein Gewinn für Ihre Baugruppen-
Produktion sind.
Solider Maschinenbau garantiert
Parallelität der Transportsysteme
Richtig dosierte Wärme SMT steht für effiziente Wärmeübertragung, die im Wesent-
lichen auf folgenden Faktoren beruht: Perfekte Prozessgasführung durch Power Nozzle Technologie,
hohe Lüfterleistung bei gleichzeitig geringen Strömungsgeschwindigkeiten, absolute
Temperaturstabilität und eine gleichmäßige Durchwärmung selbst komplexer Baugruppen.
Das Resultat ist schonendes, einwandfreies Löten aller Baugruppen.
Konsequente Zonentrennung
gewährleistet optimale Lötprofile.
Maschinen- und Vertriebs GmbH & Co.KG
03

Know-how in Reflow
04
Ein ausgeklügeltes Dichtungssystem spart
Energie, senkt den Stickstoffverbrauch und
beugt Verunreinigungen vor.
Minimaler Verbrauch Bei der Reduzierung von Betriebskosten
ist mit SMT-Lötsystemen ein guter Anfang gemacht. Durch niedrige
Prozesstemperaturen, wirkungsvolle Isolation und Anlagen, die eine
geringe Abluftleistung fordern, ist ein extrem niedriger Energieverbrauch
im Anlagenkonzept bereits realisiert. Hier liegt ein Einsparpotential,
das Sie mit uns voll ausschöpfen können.
In Punkto Energie- und Stickstoffverbrauch zählen SMT-Lötsysteme schon
immer zu den sparsamsten Reflow-Lötanlagen der Welt.
So senkt z.B. die intelligente Stickstoffregelung den Verbrauch und damit
auch die Betriebskosten entscheidend. Erreicht wird der Einspareffekt
durch technische Features wie automatische Anpassung der Durchlauföffnungen
und der Stickstoffzufuhr bei unterschiedlichen Leiterplatten
in Kombination mit Strömungstunnel am Ein- und Auslauf sowie dem
integrierten Sleeping Mode.
Intelligente Stickstoffregelung mit
optimalem Regelverhalten reduziert
den N2-Verbrauch auf ein Minimum.
Zudem wird ein für die Traceability
verwertbarer Stickstoffparameter zur
Verfügung gestellt.
Kühlung Konstruktive Besonderheiten bei der Trennung von der Peakzur
Kühlzone sorgen dafür, dass die Wärme im Peakbereich bleibt. In Verbindung
mit hocheffizienten Kühlkörpern kommt ein SMT-Lötsystem in der
Grundversion ohne aktive Kühlung aus. Enorme Mehraufwendungen in
Wasserführung und beim Energieverbrauch erübrigen sich. Für spezielle
Kundenforderungen haben wir ein modulares Kühlsystem entwickelt, das
selbst „handwarme“ Leiterplatten liefern kann.
Normale N 2 -Regelung Intelligente N 2 -Regelung
N 2 -Sollwert
N 2 -Regelwert
Neuartiges modulares Kühlkonzept für effiziente
und schonende Leiterplattenkühlung
Bedienung Die übersichtliche (in der jeweiligen Landessprache erhältliche) Benutzeroberfläche weist den
Weg zu allen prozessrelevanten Parametern des SMT-Lötsystems. Optional können alle Kontrollparameter wie
Cmk-Wert-Messung, Betriebsdatenerfassung (auch grafisch) und Batch Report erfasst werden. Dabei spielt es
keine Rolle, ob es sich um ein preisgünstiges Einsteiger- oder das Hochleistungsmodell Quattro-Peak ® Plus
handelt – alle Funktionsgruppen sind identisch und übersichtlich angeordnet. Einarbeitungszeiten werden
minimiert, Fehlbedienungen ausgeschlossen.
Wartung Innovative Entwicklungen führen zu überzeugenden Lösungen.
Bei der Reinigung z.B. ersetzen wir die herkömmliche Kondensationsmethode
mit ihren bekannten Nachteilen optionell durch ein revolutionäres
ABSorptionssystem. Die unvermeidbaren Ausgasungen aus
Leiterplatten, Lacken und Flussmittelrückständen werden gecrackt und in
einem speziellen Granulat gebunden. Das Granulat muss nur alle 3.000
Betriebsstunden ausgetauscht werden! Vollautomatische Tropföler und
ein softwaregestützter Kalender reduzieren den Wartungsaufwand erheblich.
Gekapselte Transportsysteme minimieren den
Wartungsaufwand zusätzlich.
Das neue Doppelkammer-ABSorptionssystem hält
das Innere der Lötanlage von Ablagerungen frei
und reduziert Reinigungszeiten entscheidend.
Seminare
Bandtransport
SMT belässt es nicht mit der Montage des Systems. Wir veranstalten
regelmäßige praxisorientierte Anwenderseminare mit Themen zu bleifreiem Löten,
exakter Temperaturprofilerstellung, Fehlererkennung, Leiterplattenpräparierung und
Messvorbereitung mit sämtlichen Tipps und Tricks sowie Protokollierung und Dokumentation
im Rahmen der Nachweispflicht.
Maschinen- und Vertriebs GmbH & Co.KG
05

Know-how in Reflow
06
Produktpalette
Die umfangreiche SMT-Produktpalette bietet exakt die Lösung,
die Sie für die jeweilige Aufgabenstellung brauchen.
Die kleine Leistungsstarke
Vollkonvektions-Reflow-Lötsystem
SMT XXS (N 2 )
Ideale Lösung bei kleinem bis
mittlerem Durchsatz in der Produktion,
in Labors, bei Versuchsstrecken,
Prototypen-Fertigung.
Die vielfach Bewährte
Vollkonvektions-Reflow-Lötsystem
SMT XS (N2 )
Die passende Antwort auf mittleren
Durchsatz in der Produktion.
Breiter Einsatzbereich durch hohe
Flexibilität und Leistungsstärke.
Der Top-Performer
Vollkonvektions-Reflow-Lötsystem
SMT Quattro Peak ® L (N2 )
Durchsatzstark. Mit patentiertem
Quattro-Peak ® -Konzept für
Hochleistungs- und Serienproduktion.
Erfüllt höchste Ansprüche in punkto
Flexibilität.
Der Top-Performer - Plus
Vollkonvektions-Reflow-Lötsystem
SMT Quattro Peak ® L Plus (N 2 )
Mit neu entwickeltem Quattro-
Peak ® -Plus-Konzept für äußerst
komplexe Baugruppen in der
Großserienfertigung. Garantiert
größte Anlagenverfügbarkeit,
maximale Prozessstabilität bei
hohem Durchsatz.
mittlere Produktionsgeschwindigkeit (m/min)
max. Arbeitsbreite (mm)
Der High-End-Performer
Vollkonvektions-Reflow-Lötsystem
SMT Quattro Peak ® XL (N2 )
Durchsatzstark. Mit patentiertem
Quattro-Peak ® -Konzept für
Hochleistungs-, High-Speed- und
Serienproduktion. Erfüllt höchste
Ansprüche in punkto Flexibilität.
Der High-End-Performer - Plus
Vollkonvektions-Reflow-Lötsystem
SMT Quattro Peak ® XL Plus (N2 )
Mit neu entwickeltem Quattro-
Peak ® -Plus-Konzept für äußerst
komplexe Baugruppen in der Großserienfertigung.
Garantiert größte
Anlagenverfügbarkeit, maximale
Prozessstabilität bei höchstem
Durchsatz.
XXS
0,25 - 0,35
300
XS
0,4 - 0,6
460
QP M
0,6 - 0,9
460
QP L
0,8 - 1,0
460
QP L Plus
0,9 - 1,3
460
QP XL
0,9 - 1,4
460
Die effiziente Variantenreiche
Vollkonvektions-Reflow-Lötsystem
SMT Quattro Peak ® M (N 2 )
Bestens bewährt für mittlere bis
große Serien und bei hohem
Durchsatz. Mit patentiertem
Quattro-Peak ® -Konzept. Exakte
Abstimmung auf unterschiedlichste
Aufgaben.
Wichtige Gemeinsamkeiten
Alle SMT Reflow-Lötsysteme gewährleisten
optimale Prozesssicherheit
durch innovative Technologie und sind
mit folgenden Vorteilen ausgestattet:
Spezielles Düsensystem für optimale Wärmeübertragung
Ausgereiftes Steuerungskonzept für geringste
Energie- und Medienverbräuche
Mehrstufige Kondensatfilter in der Kühlzone
für effiziente Reinigung
15“ Touch-Screen mit benutzerfreundlicher
Bedienoberfläche
Prozessraum in Edelstahlausführung
QP XL Plus
0,9 - 1,4
460
Geeignet für Temper- und Aushärteprozesse
Alle Systeme sind als Luft- oder Stickstoffversion
erhältlich und geeignet für die Kleinserie bis hin
zum Dreischichtbetrieb.
Auf Anfrage entwickeln und bauen wir IHR maßgeschneidertes Reflow-Lötsystem!
Maschinen- und Vertriebs GmbH & Co.KG
07
