Vibrationsplatten –
Profis für zahlreiche
Verdichtungseinsätze
Dr.-Ing. Richard Sonnenberg, Kaarst
Vorwärts laufende und reversierbare
Vibrationsplatten
decken das Mittelfeld der
Vibrationsverdichter ab. Sie
werden überall dort gebraucht,
wo die zu verdichtenden
Flächen für den Einsatz
von Stampfern zu groß
und für die Verdichtung mit
Vibrationswalzen zu klein
oder nicht zugänglich sind.
Vorwärts laufende
Vibrationsplatten
Für vorwärts laufende Vibrationsplatten
gibt es vielfältige Einsätze, angefangen
bei Gehwegen und Garageneinfahrten
bis hin zu Ausbesserungsarbeiten
aller Art, bei denen
dünne Schichten aus Sand/Kies oder
Asphalt zu verdichten sind. Zur Verdichtung
von Asphalt werden die Platten
mit einer Wasserberieselung ausgerüstet.
Beim Einrütteln von Pflasterflächen
schont eine Vulkollanmatte
unter der Bodenplatte die Pflaster-

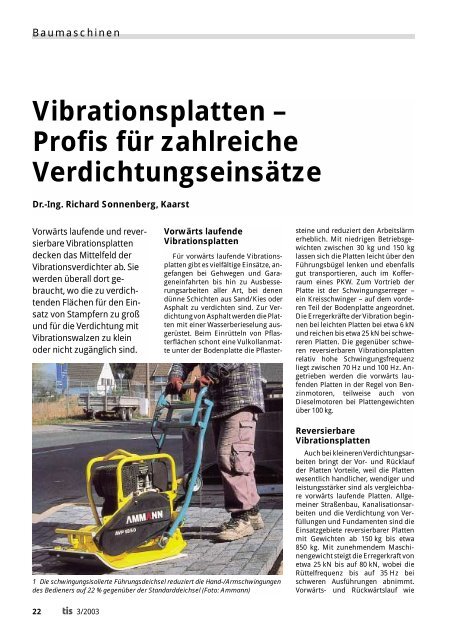

1 Die schwingungsisolierte Führungsdeichsel reduziert die Hand-/Armschwingungen
des Bedieners auf 22 % gegenüber der Standarddeichsel (Foto: Ammann)
22 3/2003
steine und reduziert den Arbeitslärm
erheblich. Mit niedrigen Betriebsgewichten
zwischen 30 kg und 150 kg
lassen sich die Platten leicht über den
Führungsbügel lenken und ebenfalls
gut transportieren, auch im Kofferraum
eines PKW. Zum Vortrieb der
Platte ist der Schwingungserreger –
ein Kreisschwinger – auf dem vorderen
Teil der Bodenplatte angeordnet.
Die Erregerkräfte der Vibration beginnen
bei leichten Platten bei etwa 6 kN
und reichen bis etwa 25 kN bei schwereren
Platten. Die gegenüber schweren
reversierbaren Vibrationsplatten
relativ hohe Schwingungsfrequenz
liegt zwischen 70 Hz und 100 Hz. Angetrieben
werden die vorwärts laufenden
Platten in der Regel von Benzinmotoren,
teilweise auch von
Dieselmotoren bei Plattengewichten
über 100 kg.
Reversierbare
Vibrationsplatten
Auch bei kleineren Verdichtungsarbeiten
bringt der Vor- und Rücklauf
der Platten Vorteile, weil die Platten
wesentlich handlicher, wendiger und
leistungsstärker sind als vergleichbare
vorwärts laufende Platten. Allgemeiner
Straßenbau, Kanalisationsarbeiten
und die Verdichtung von Verfüllungen
und Fundamenten sind die
Einsatzgebiete reversierbarer Platten
mit Gewichten ab 150 kg bis etwa
850 kg. Mit zunehmendem Maschinengewicht
steigt die Erregerkraft von
etwa 25 kN bis auf 80 kN, wobei die
Rüttelfrequenz bis auf 35 Hz bei
schweren Ausführungen abnimmt.
Vorwärts- und Rückwärtslauf wie

auch die Standrüttlung ohne Vortrieb
werden durch Verdrehen der gerichteten
Schwingung des zentral auf der
Bodenplatte angeordneten Gegenlauf-Erregers
ohne Veränderung der
Erregerdrehzahl und Schwingfrequenz
gesteuert.
Zum Antrieb moderner schwerer
Platten werden vermehrt Hydrauliksysteme
verwendet. Bei Vibrationsplatten
mit hydraulischem Antrieb erfolgen
die Verstellung der Erregergewichte
und der Antrieb des Schwingungserregers
über ein hydrostatisches
Hydrauliksystem. Verschleißteile
wie Fliehkraftkupplung und Keilriemen
entfallen, die Betriebskosten reduzieren
sich. Die Gewichte der Hydraulikplatten
reichen bis 820 kg. Vorund
Rücklauf sind stufenlos einstellbar,
die Platten arbeiten auch als Standrüttler.
Schwere reversierbare Hydraulikplatten
eignen sich besonders
für den Einsatz im schweren Erdbau.
Bevorzugt eingesetzt werden sie im
Grabenbau, im Kanal- und Rohrleitungsbau,
im Gleis- und Dammbau
sowie für Unterbau- und Fundamentarbeiten.
Funk- und Kabelfernsteuerungen
ermöglichen den Einsatz der Platten
an gefährlichen Stellen und erleichtern
die Arbeit des Bedieners. Bei
der Fernsteuerung kann die Führungsstange
entfallen, wodurch die
Vibrationsplatte bei beengten Platzverhältnissen
manövrierfähiger wird.
Ammann
Mit Plattengewichten von 55 kg bis
755 kg bietet die Ammann Gruppe
eine komplette Produktreihe von vorwärts
laufenden und reversierbaren
Vibrationsplatten an. Neben herkömmlichen
Erregersystemen mit
Einwellen-Kreisschwinger und Zweiwellen-Erreger
für gerichtete Schwingungen
wird auch ein neuartiger
Schwingungserreger mit drei Unwuchtwellen
eingesetzt. Dieses seit
vier Jahren gebaute neue Erregersystem
ist bei den reversierbaren und
hydraulisch angetriebenen Modellen
AVH 6030 mit 550 kg und AVH 100-20
mit 755 kg Betriebsgewicht im Einsatz.
Als Vorteil der Dreiwellentechnik
wird angeführt, dass sich während der
Vibration die Bodenplatte an allen
Seiten gleichmäßig vom Boden abhebt
und mit der vollen Fläche aufschlägt.
Somit kann noch auf bindigen
Böden verdichtet werden, auf denen
andere Rüttelplatten stecken
bleiben und auf Steigungen können
bessere Vortriebsgeschwindigkeiten
erreicht werden. Vor allem Ammann-
Kunden des Tief- und Kanalbaus seien
von der Verdichtungsleistung, vom
Laufverhalten und von der Steigfähigkeit
auch auf schwerstem Boden sehr
angetan.
Zur Reduzierung der Hand-/Armschwingungen
des Bedieners wird
für die beiden leichten vorwärts laufenden
Vibrationsplatten AVP 1240
und AVP1850 eine schwingungsisolierende
Führungsdeichsel als
Option angeboten. Somit verringert
sich die bewertete Beschleunigung
von 5,3 m/s 2 der Standarddeichsel
auf 1,17 m/s 2 bei der isolierten Deichsel.
Bomag
Mit sieben verschiedenen Modellen
deckt Bomag die Einsatzgebiete
für vorwärts laufende Vibrationsplatten
in jeder Gewichtsklasse vollstän-
Baumaschinen
2 Kein Reißen und Ziehen an der Führungsdeichsel, nur Antippen des Fahrschalters
und die Maschine hält automatisch die gewählte Fahrtrichtung und Geschwindigkeit
(Foto: Bomag)
dig ab. In den angebotenen Klassen
mit Betriebsgewichten von 40 kg bis
150 kg reichen die Arbeitsbreiten von
30 cm bis 48 cm. Neu sind die Typen
6/30 mit 46 kg und 30 cm Arbeitsbreite
sowie die BP 8/34 mit 54 kg und
34 cm Arbeitsbreite. Die kompakte
Bauweise der Platten bietet beste Voraussetzungen
für Einsätze unter beengten
Verhältnissen, wie z. B. bei
Ausbesserungsarbeiten. Beide Maschinen
zeichnen die übersichtlich
angeordneten und geschützt sitzenden
Bedienelemente aus, die auch
unerfahrenem Personal das Arbeiten
leicht machen. Das gilt auch für die
luftgekühlten Benzinmotoren, den
Robin EY 08 (BP 6/30) bzw. den Honda
GX 120 (BP 8/34). Die Platten, die sich
durch besonders gutes Vorlaufverhalten
auf unterschiedlichen Böden auszeichnen,
können wahlweise auch
mit Wasserberieselung, Vulkollanmatte
und Transporträdern ausgestattet
werden. Für den einfachen
Transport im PKW lassen sich die
äußerst schwingungsarmen Führungsbügel
mit wenigen Handgriffen
demontieren und machen auf
diese Weise beide Platten mit ihrem
niedrigen Gewicht zu bevorzugten
Geräten im Mietgeschäft.
3/2003
23

Baumaschinen
Das Angebot an reversierbaren
Vibrationsplatten umfasst
vier Gewichtsklassen
mit 12 Maschinentypen. In
der Klasse 120 kg bis 250 kg
stehen vier Plattengrößen
zur Verfügung, von 350 kg bis
500 kg drei Plattengrößen
und von 550 kg bis 800 kg
ebenfalls drei Plattengrößen.
Zwei Ausführungen
von vollhydraulischen Platten
runden das Angebot ab.
Die reversierbare Hydraulikplatte
BPH 80/65 S mit
740 kg Gewicht ist serienmäßig
mit einer Kabelfernsteuerung
ausgestattet oder
optional mit Funkfernsteuerung erhältlich.
Diese Platte ohne Führungsdeichsel
zeichnet sich besonders
durch ihre Wendigkeit wie Drehen
und Wenden auf der Stelle aus. Die
BPH 80/65 mit Deichselführung
wiegt 780 kg und wird durch ihr
gutes Vormarschverhalten und ihr
gutes Führungsverhalten gekennzeich-
4 180 kg schwere vorlaufende Vibrationsplatte DPS 3050 mit
stufenlos verstellbarer Erregerkraft von 0 bis 30 kN
(Foto: Wacker)
24 3/2003
3 Mit runder Grundplatte verdichtet die 95 kg schwere
vorlaufende Vibrationsplatte LX 90 bündig bis zum Rand von
komplizierten Verdichtungsflächen (Foto: Dynapac)
net. Die neue hydraulische Fahrtipp-Schaltung
mit Servofunktion
ermöglicht den Fahrtrichtungswechsel
der Maschine mit einem leichten
Fingerdruck. Im Gegensatz zur herkömmlichen
Blechverkleidung werden
die Maschinen durch einen hochfesten
Panzermantel aus dickwandigem
Feinkornstahl geschützt. Die
Gefahr von Beschädigungen
im
Baustelleneinsatz
und beim Transport
wird hierdurch
stark reduziert.
Die Arbeitsbreite
kann von
65 cm bis 95 cm
mit Verbreiterungsleisten
variiert werden.
Die Vibration
lässt sich drehzahl-
unabhängig
per Knopfdruck
zu- oder abschalten.
Die stufenlos
verstellbare Zentrifugalkraft
mit
maximal 80 kN sowie
die stufenlose
Einstellung der
Arbeitsgeschwindigkeit
für Vorund
Rücklauf und
Standrüttlung gewährleisten
die An-
passung der Vibrationsplatten
an die
jeweiligen Bodenverhältnisse.
Metso Dynapac
Die Metso Dynapac GmbH
in Wardenburg gehört zur
Metso Minerals Unternehmensgruppe.
Das Dynapac-
Programm an Vibrationsplatten
reicht lückenlos
von 41 kg leichten vorwärts
laufenden Platten bis zu
820 kg schweren reversierbaren
Plattenrüttlern mit
hydraulischem Antrieb.
Die Vibrationsplatten LF
45/62/72/82 mit Vorlauf sind
leichte und effiziente Geräte
für Ausbesserungs- und Instandsetzungsarbeiten
bei
der Boden- und Asphaltverdichtung.
Kennzeichnend ist die lebenslange
Schmierung des Vibrationserregers.
Zur Erleichterung der Handhabung
sind die Platten mit Hebegriffen ausgestattet
und die Führungsdeichsel
lässt sich für den Transport umklappen.
Die Platten haben Gewichte von
41 kg bis 83 kg und entsprechende
Motorleistungen von 1,7 kW bis 3,7 kW.
Die vorlaufenden Modelle LF 70/
90/3820 sind in erster Linie für Asphaltarbeiten
entwickelt worden und
eignen sich als Ergänzung für große
Verdichtungsgeräte. Die speziell konstruierte
Grundplatte gestattet die Verdichtung
von sehr dünnen und heißen
Mischgutschichten, ohne dass Unebenheiten
oder Risse entstehen. Die
Betriebsgewichte reichen von 71 kg
bis 104 kg mit Motorleistungen von
2,9 kW bis 4,1 kW. Ebenso für die Asphaltverdichtung
werden die vorlaufenden
Vibrationsplatten LF 15 mit
78 kg und LF 85 mit 103 kg eingesetzt.
Der große Wassertank mit 13,5 l Inhalt
und das rostfreie Berieselungssystem
gewährleisten glatte Asphaltoberflächen.
Die 138 kg und 142 kg schweren Vibrationsplatten
LF 140 und CM 13 mit
Vorlauf werden für universelle, sehr
schnell durchzuführende Verdichtungsarbeiten
eingesetzt. Die vorlaufende
Platte LX 90 ist mit einer runden
Grundplatte ausgestattet, die eine
bündige Verdichtung bei begrenzten
Flächen, Pfeilern, Säulen, Geländern,
Rohren und Fundamenten ermöglicht.
Die LX 90 hat 16 kN Erregerkraft

und eine Schwingungsamplitude von
1,7 mm. Sie wird für die Verdichtung
von Sand-/Kiesböden und Steinschüttungen
verwendet.
Die Modelle LG 140 bis LG 500 mit
154 kg bis 506 kg Betriebsgewicht haben
Vor- und Rücklauf und Standrüttlung.
Bei den Typen LG 140/160/200
können die Geschwindigkeit und Verdichtungstiefe
mittels einer hydraulischen
Servosteuerung des Exzenterelements
stufenlos geregelt werden.
Alle Modelle haben serienmäßig einen
handbetätigten Gashebel. Die vibrationsgedämpfteFührungsdeichsel
ist in Stoßdämpfern aufgehängt.
Die LG 500 mit 506 kg und 55 cm oder
75 cm breiter Grundplatte eignet sich
für die schnelle Verdichtung von Boden-
und Steinmaterialien auf großen
Flächen und für Fundamentarbeiten
sowie Hinterfüllungen. Die 55 cm
breite Grundplatte kann mit Anbauplatten
auf 85 cm verbreitert werden.
Eine Schutzabdeckung zwischen Motorplatte
und Grundplatte verhindert
das Eindringen von Bodenmaterial.
Die empfohlenen Schichtdicken liegen
bei Sand/Kies bei 25 cm und für
Tragschichten bei 30 cm.
Aus fünf Modellen mit Betriebsgewichten
von 337 kg bis 820 kg besteht
die LH-Serie mit regelbarem Vor- und
Rücklauf sowie Standrüttlung. Der
Antrieb der Platten erfolgt hydraulisch.
Robuste Abdeckungen, die
schwere Stöße aushalten, decken die
gesamte Motorplatte mit Motor und
Hydraulikaggregat vollständig ab. Die
Motorabdeckung lässt sich für Wartungszwecke
vollständig hochklappen.
Die LH-Serie zeichnet sich durch
niedrige Maschinenhöhen mit nur
72 cm Höhe bei der Platte LH 300 und
79 cm beim LH 800 aus. Die niedrigen
Bauhöhen werden einerseits durch
die abklappbare Hebeöse und vor allem
durch die neuen Hatz-Dieselmotoren
mit horizontal angeordnetem
Zylinder erreicht. Die Hatz-Motoren
können sowohl mit Dieselkraftstoff
als auch in serienmäßiger Ausführung
mit Bio-Treibstoff Rapsmethylester
(RME) betankt werden.
Der Typ LH 800 ist mit 820 kg Betriebsgewicht
der schwerste Dynapac-Plattenrüttler.
Sein Vibrationserreger
mit 53 Hz Frequenz und 95 kN
Erregerkraft lässt die Bodenplatte mit
einer Amplitude von 2,5 mm schwingen.
Mit Anbauplatten kann die Bodenplatte
von 0,81 m auf 0,96 m verbreitert
werden. Die Maschine erreicht
eine maximale Marschgeschwindigkeit
von 30 m/min. An Einbauschichthöhen
werden vom Werk
für Sand-/Kiesböden 0,4 m und für
Tragschichten 0,5 m empfohlen.
Wacker
Allein bei vorwärts laufenden Vibrationsplatten
werden 27 Typen mit
Betriebsgewichten von 50 kg bis
188 kg angeboten. Die beiden schwersten
Ausführungen DPS 3050/3060 mit
178 kg/188 kg Gewicht verfügen über
eine stufenlos von 0 bis 30 kN einstellbare
Erregerkraft. Die Antriebsleistung
des Hatz-Dieselmotors beträgt
4,4 kW. Die beiden Typen unterscheiden
sich in ihrer Plattenbreite von
50 cm und 60 cm. Die verstellbaren
Platten haben ein vergrößertes Einsatzspektrum.
Sie erweisen sich als
vorteilhaft bei der Verdichtung von bituminösen
Asphaltschichten, für die
das Plattengewicht nicht größer als
200 kg sein und die Erregerfrequenz
über 65 Hz liegen sollte, um kurze
Energieabgabezeiten in das zu verdichtende
Material zu erreichen.
In der Gewichtsklasse der 100 kg
bis 200 kg schweren reversierbaren
Platten baut Wacker 11 verschiedene
Modelle mit Erregerkräften von 24 kN
bis 29 kN bei 30 cm bis 70 cm breiten
Grundplatten. Fünf weitere reversierbare
Typen mit 35 kN bis 50 kN Erregerkraft
und Betriebsgewichten von
478 kg bis 710 kg runden das Vibrationsplatten-Programm
ab.
Weber mt
Baumaschinen
5 Reversierbare Vibrationsplatte CR 8 mit 540 kg Gewicht und 65 kN Erregerkraft im
Kanalbau (Foto: Weber mt)
Zum Einstieg in das neue Verdichter-Programm
wird die mit 63 kg
Gewicht und 10 kN Erregerkraft
kleinste Weber-Platte CF 1 angeboten.
Die CF 1 ist mit einem 2,1 kW 4-Takt-
Benzinmotor ausgerüstet. Sie ist universell
zur Verdichtung von Sand/
Kies, erdfeuchtem Beton und Dämmstoffen
einsetzbar. Durch die kompakte
Konstruktion und den umklappbaren
Führungsbügel kann sie
im Kofferraum eines PKW transportiert
werden. Die beiden größeren Typen
der vorlaufenden Vibrationsplatten
CF 2 und CF 4 mit 78 kg und 127 kg
Gewicht zeichnen sich wie auch die
CF 1 durch große Laufruhe und stabiles
Schwingungsverhalten aus. Mit
dem Sonderzubehör Vulkollanplatte
und Wasserberieselung können die
CF-Platten auch Pflaster- und Asphaltflächen
wirkungsvoll verdichten,
wobei die CF 2 sehr gut auf die Asphaltverdichtung
und die CF 4 speziell
auf die Pflastereinrüttelung abgestimmt
sind. Die CF 4 wird wahlweise
mit 3,4-kW- Hatz-Dieselmotor oder
mit 3,4-kW-4-Takt-Robin-Benzinmotor
geliefert.
3/2003
25

Baumaschinen
6 725-kg-Vibrationsplatte TC 82 SE mit stufenlosem hydraulischem Reversierantrieb
und Standrüttlung (Foto: Zeppelin)
Die reversierbaren Platten CR 3/
CR 4/CR 5 decken Einsatzgewichte
von 180 kg bis 347 kg ab. Mit Elektrostarter
wird die Version CR 5 E geliefert.
Die Bodenplatten sind ausgeschäumt,
die Bauweise ist Schmutz
abweisend und wartungsfreundlich,
die Fliehkraftkupplung selbstspannend
und die Führungsstange verstellbar.
Der Hydraulikschlauch zur
stufenlosen Schaltung der Marschgeschwindigkeit
und der Bodenzug zur
Gasverstellung sind geschützt in der
Führungsstange installiert. Die Platten
werden für leichte bis mittlere Verdichtungsaufgaben
eingesetzt.
Den reversierbaren Bodenverdichter
CR 8 bezeichnet Weber als wegweisendes
Konzept für Arbeitssicherheit,
Maschinenschutz und Wartungsfreundlichkeit
mit modernem neuem
Design. Die 540 kg schwere Maschine
wird von einem 8,1 kW Hatz-Dieselmotor
angetrieben. Bei der Breite der
Bodenplatte kann zwischen 0,6 m und
0,7 m gewählt werden. Das Vibrationserregersystem
arbeitet mit 62,5 Hz
Frequenz und 65 kN Erregerkraft.
Zeppelin/Caterpillar
Zum Baustellenausrüstungsprogramm
von ZeppelinCat gehören vier
26 3/2003
vorlaufende Vibrationsplattenmodelle
mit 63 kg, 78 kg, 122 kg und 135 kg
Betriebsgewicht. Die Platten CF 1 und
CF 2 sind mit 2,6 kW starken 4-Takt-
Benzinmotoren ausgerüstet, die beiden
schwereren Typen CF 4 und VC 22
SL mit 3,4-kW- und 5,0-kW-Dieselmotoren.
Bei der Vibrationsplatte
VC 22 SL lassen sich Zentrifugalkraft
und Vorlaufgeschwindigkeit stufenlos
einstellen. Vom einfachen Glätten bis
zum Verdichten mit max. 40 cm Tiefenwirkung
kann die Zentrifugalkraft
zwischen 0 kN bis 22 kN eingestellt
werden. Die Marschgeschwindigkeit
reicht stufenlos bis 22 m/min. Als Zubehör
werden Vulkollanplatten zum
geräuscharmen und schonenden Einrütteln
von Betonpflastersteinen, ein
Fahrwerk und eine Wasserberieselung
für Einsätze auf Asphaltschichten geliefert.
An reversierbaren Platten mit Dieselmotoren
werden sechs Gewichtsklassen
von 180 kg bis 725 kg angeboten.
Die Typen CR 3 mit 180 kg bis CR 5
mit 319 kg sind für kleinere bis mittlere
Verdichtungsaufgaben ausgelegt.
Mit ihrer neu entwickelten Bodenplatte
aus hochfestem Guss und tief
angeordnetem Schwingungserreger
bieten sie große Laufruhe, stabiles
Schwingungsverhalten sowie exakten
Geradeauslauf. Die beiden Typen
TC 62 SE (475 kg) und TC 82 SE (725 kg)
mit serienmäßigen Anbauplatten und
die CR 8 (540 kg) eignen sich für mittelschwere
und schwere Verdichtungsaufgaben
im Kanal- und Straßenbau
sowie für Verfüllungen und
Fundamentarbeiten. Die Zentrifugalkraft
ist stufenlos verstellbar. Bei diesen
drei Typen gehört der Elektrostarter
zur serienmäßigen Ausstattung.
Als Spitzenmodell der Zeppelin-Vibrationsplatten
ist die 725 kg schwere
TC 82 SE mit hydraulischem Erregerantrieb
ausgestattet, der von einem
11,4-kW-Farymann-Dieselmotor versorgt
wird.
