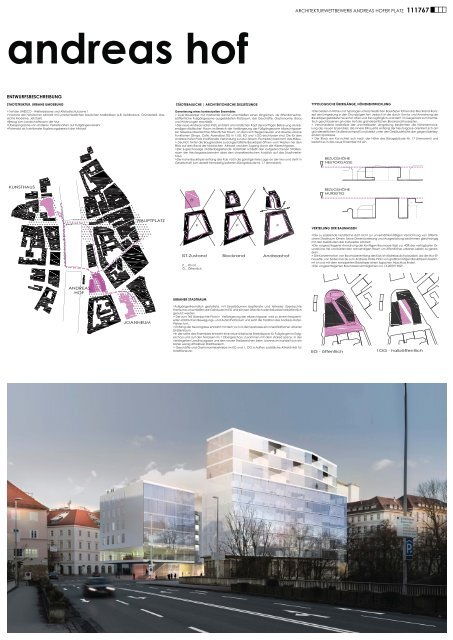

andreas hof
ENTWURFSBESCHREIBUNG
STADTSTRUKTUR, URBANE UMGEBUNG
> Teil der UNESCO - Welterbezone und Altstadtschutzzone 1
>Vorzone der historischer Altstadt mit unterschiedlichen baulichen Maßstäben (z.B. Spätbarock, Gründerzeit, klassische
Moderne, Jetztzeit)
>Bezug zum Landschaftsraum der Mur
>Übergangszone von anderen Verkehrsarten auf Fußgängerverkehr
>Potenzial als funktionaler Ergänzungsbereich der Altstadt
STÄDTEBAULICHE | ARCHITEKTONISCHE ZIELSETZUNGE
Generierung eines kontextuellen Ensembles
> Zwei Baukörper mit markanter Kontur umschließen einen länglichen, als öffentliche/halböffentliche
Fußgängerzone ausgebildeten Platzraum, der Geschäfte, Gastronomie, Büros
und Wohnungen erschließt.
>Der neue Andreas-Hofer-Platz entsteht am nördlichen Kopf der künftigen Bebauung als lebendiger
städtischer Raum im Bereich der Verlängerung der Füßgängerzone Albrechtgasse-
ein teilweise überdachter öffentlicher Raum, an dem sich Wege kreuzen und diverse urbane
Funktionen (Shops, Café, Abendbar,TG) in 1.UG, EG und 1.OG erschlossen sind. Die für den
Andreas Hofer Platz traditionelle Verbindung zur Mur (ehem. Fischplatz) bestimmt das Milieu.
> Deutlich hinter die Baugrenzlinie zurückgestaffelte Baukörper öffnen vom Westen her den
Blick auf den Rand der historischen Altstadt und den Zugang durch die Albrechtgasse.
>Der 6-geschosssige straßenbegleitende Hoteltrakt schließt den aufgebrochenen Straßenraum
der Neutorgasse,bewahrt aber den charakteristischen Ausblick auf das Stadtwerkehaus.
>Der hohe Baukörper entlang des Kais nützt die günstige freie Lage an der Mur und steht in
Gesellschaft zum derzeit fremdartig isolierten Bürogebäude Nr. 17 (Immorent).
P.... Privat
Ö... Öffentlich
URBANER STADTRAUM
Freiräume umschließen die Gebäude im EG und können öffentlich oder teilweise halböffentlich
genutzt werden.
> Der zum Teil überdachte Platz in Verlängerung der Albrechtgasse wird zu einem frequentierten
städtischen Bewegungs- und Aufenthaltsraum und setzt die Tradition des Andreas-Hofer-
Platzes fort.
> Entlang der Neutorgasse entsteht mit dem vis à vis der Sparkasse ein innerstädtischer urbaner
Straßenraum.
>In der Mitte des Ensembles entsteht eine neue städtische Erlebniszone für Fußgänger im Erdgeschoss
und auf den Terrassen im 1.Obergeschoss. Zusammen mit dem shared space in der
verlängerten Landhausgasse und den neuen Freibereichen beim Joanneum wandelt sich ein
bisher wenig attraktiver Stadtbereich.
> Geschäfte und Gastronomiebetriebe im EG und 1. OG schaffen zusätzliche Attraktivität für
ARCHITEKTURWETTBEWERB ANDREAS HOFER PLATZ 111767
TYPOLOGISCHE ÜBERGÄNGE, HÖHENENTWICKLUNG
>Die beiden in Höhe und Typologie unterschiedlichen Baukörper führen das Blockrand-Konzept
der Umgebung in den Grundzügen fort. Jedoch ist der durch Kontur und Anordnung der
Baukörper gebildete neue Hof offen und frei zugänglich und steht im Gegensatz zum hermetisch
geschlossenen privaten Hof des gründerzeitlichen Blockrand-Konzeptes.
> Verschiedene Maßstäbe der unmittelbaren Umgebung bestimmen die Höhenentwicklung
des neuen Ensembles: die innere Silhouette entlang der Neutorgasse orientiert sich am
enden
Sparkasse.
> Der Block am Kai richtet sich nach der Höhe des Bürogebäude Nr. 17 (Immorent) und
bezieht es in das neue Ensemble mit ein.
VERTEILUNG DER BAUMASSEN
chem
Stadtraum führen. Seine Dimensionierung und Ausgestaltung bestimmen gleichrangig
mit den Gebäuden das Kulturerbe Altstadt.
>Die vorgeschlagene Anordnung der künftigen Baumasse lässt ca. 40% des verfügbaren Grundstücks
frei und bietet den notwendigen Raum um öffentliches urbanes Leben zu generieren.
> Die Konzentration von Baumasse entlang des Kais ist städtebaulich plausibel, da die Mur-Silhouette
von Süden her bis zum Andreas-Hofer-Platz von großformatigen Baukörpern bestim-
>Die vorgeschlagenen Baumassen ermöglichen ca. 13.200m² BGF.

ARCHITEKTURWETTBEWERB ANDREAS HOFER PLATZ
111767
GRUNDRISS EG 1:200
N
HOTEL
RESTAURANT
BÜRO
WOHNEN
GESCHÄFTSFLÄCHE OG
GESCHÄFTSFLÄCHE UG
SCHNITT Q 1:200

SCHNITT L 1:200
ERSCHLIESSUNGSBEREICHE FUNKTIONSBEREICHE
GRUNDRISS 1OG 1:200
N
GRUNDRISS 2-6OG 1:200
Hotel: 2OG-5OG
Büro: 2OG-6OG
HOTEL
(4.615 m² BGF)
Im Erdgeschoss liegen Rezeption,
Lobby, Frühstücksraum
und alle internen Funktionseinheiten.
Von 200 Zimmern liegen 12 im
1.OG und 188 im 2. bis 5.OG,
es gibt 5 Familienzimmer und
4 barrierefreie Zimmer.
2 ausschließlich intern benutzbare
Aufzüge (110/220cm
) führen von der TG in alle
Stockwerke, 1 Lift wird zur Erschließung
der Dachterrasse
bis zum Flachdach hochgezogen;
1 externer Aufzug aus
der TG im Norden kann mitbenutzt
werden. Hotelvorfahrt
und Busvorfahrt bilden einen
durch Überbauung witterungsgeschützten
Vorbereich
an der Neutorgasse. Eine
Dachterrasse mit Holzdecks
am nordwestlichen Kopf ist
über den Lift erreichbar.
BÜRO
2760 m² BGF Büros
Büros vom 2. bis 6. OG: Flexibel
unterteilbare Großraumeinheiten
mit mittlerer Erschließung
und Servicezone
sind nach Osten und Westen
ausgerichtet. Die zweischalige
Klima- und Schallschutz-
Fassaden mit dazwischen
liegendem Sonnenschutz bieten
individuell steuerbare Arbeitsräume.
Büros und Wohnungen sind
mit Lift aus der TG und über ein
gemeinsames Stiegenhaus
erreichbar; auf Grund der mittig
liegenden Erschließung ist
die geschoßweise Aufteilung
zwischen Büro- und Wohn-
WOHNEN
1466 m² BGF
Wohnungen vom 7. bis 9. OG:
Je Geschoß sind 5 Wohneinheiten
zwischen 75m² und 112
m² angeordnet, alle verfügen
über eine Terrasse oder Loggia
und sind nach den Prinzipien
des anpassbaren Wohnbaus
gestaltet.
GASTRONOMIE
(3810 m² BGF, davon ca. 61 %
oberirdisch)
Restaurant im EG und 1.OG
des Westtrakts: Selbstbedienungs-Theke,
Schauküche und
Funktionseinheiten sind im
EG, das Servicerestaurant mit
zusätzlichem Behinderten-WC
im 1.OG. ist über eine interne
Stiege und Lift erschlossen,
Gastgärten sind in der EG-
Fußgängerzone und auf der
Terrasse im 1.OG angeboten.
Café, Bistro, Abendbar
im 1.OG NW-Kopf: Die Erschließung
aus dem Stadtniveau
erfolgt über die Rolltreppe
und Lift auch aus der
TG, ebenso der Terrassen-
Gastgarten.
111767
GESCHÄFTSFLÄCHE UG
Großer Nahversorger mit zugeordneten
TG-Plätzen im
1.UG: Der Zugang aus dem
Fußgängerbereich erfolgt
über Rolltreppe, Stiege und
Lift, sowie direkt vom zugeordneten
Parkdeck der Tiefgarage.
GESCHÄFTSFLÄCHE OG
Einzelshops: Ein Teil der Geschäfte
im EG orientiert sich
zum nördlichen Platz- und
Fußgängerbereich, zwei weitere
Shop-Flächen bilden die
südwestliche und südöstliche
Ecke des Ensembles. Die
Shops im 1.OG sind jeweils
über Stiegen, Lifte und über
die Terrasse erschlossen oder
können mit den Shops im EG
intern verbundene funktionelle
Einheiten bilden.
GRUNDRISS 1UG 1:200 GRUNDRISS 2UG 1:500 GRUNDRISS 3UG 1:500
Tragsystem
Gebäudekanten
ARCHITEKTURWETTBEWERB ANDREAS HOFER PLATZ
GRUNDRISS 7-9OG 1:200

ANSICHT nord 1:333
FASSADENSCHNITT büro 1:20
FASSADENKONSTRUKTION
ARCHITEKTURWETTBEWERB ANDREAS HOFER PLATZ
ANSICHT süd 1:333
FASSADENSCHNITT hotel 1:20
ANSICHT ost 1:333
111767
Die gesamte Erdgeschoßzone ist überwiegend transparent gestaltet, erforderliche Randstützen liegen im Inneren.
Die Hotelfassade ist in den Obergeschossen als klassische Putzfassade ausgebildet und durch tiefe, von innen nutzbare Fensterkästen gegliedert.
Die Fassade des Büro- und Wohntraktes ist zweischalig als Klima-und Schallschutz-wirksame Zweite-Haut-Fassade mit geschossweise integrierten
Brandüberschlagsschürzen und im Fassadenzwischenraum angeordneten mobilen Sonnenschutzelementen ausgeführt. Dies bringt Vorteile hinsi-
ANSICHT west 1:333
