st<br />
West<br />
t Süd<br />
-A<br />
Zufahrtsstrasse neu<br />

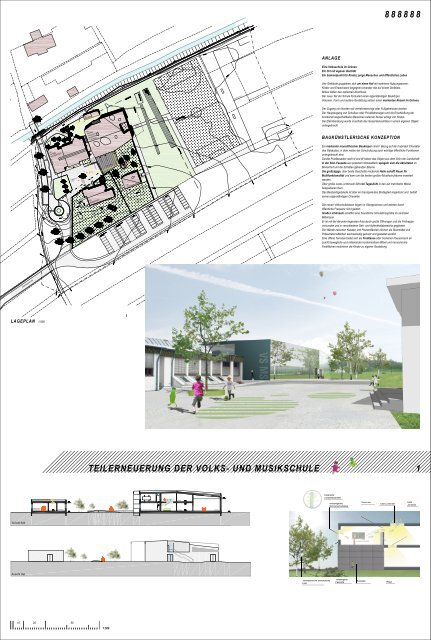

LAGEPLAN 1:500<br />
Archiv<br />
Umkleide<br />
Schnitt B-B<br />
Ansicht Ost<br />
ZUGANG<br />
VOLKSCHULE BUS/AUTO +<br />
MUSIKSCHULE<br />
ZUGANG<br />
SPORT +<br />
BIBLIOTHEK<br />
ZUGANG<br />
VOLKSCHULE DORF +<br />
LEHRER ELTERN-<br />
1G<br />
ALTBAU<br />
VOLKSSCHULE<br />
BUS<br />
BINNENPLATZ<br />
675m²<br />
ZUGANG<br />
KINDERHORT<br />
1G<br />
TECHNIK<br />
2G<br />
NEUBAU<br />
VOLKSSCHULE<br />
MUSIKSCHULE<br />
TURNSAAL<br />
1G<br />
KINDERHORT<br />
Freifläche<br />
KINDERHORT<br />
1930m²<br />
GRUPPEN<br />
GRUPPEN<br />
SCHULHOF<br />
Erweiterung<br />
Pausenfläche<br />
VOLKSSCHULE<br />
895m²<br />
280m² befestigt 615m² grün<br />
1G<br />
ELTERNZENTRUM<br />
GRUPPEN<br />
150m²<br />
KiWa 10+5m²<br />
Freifläche<br />
ELTERNZENTRUM<br />
625m²<br />
Gruppenraum1<br />
Vortragsraum Verwaltung Medien|Bibliothek|Bewgungsraum<br />
10 20 50<br />
Freiklasse<br />
BERATUNG<br />
Unterricht 3<br />
Archiv<br />
Turnsaal Umkleide<br />
Freiklasse<br />
Turnsaal<br />
SPORTPLATZ ALT<br />
Jahreszeitliche Besch<strong>at</strong>tung<br />
Laub<br />
ANLAGE<br />
integrierte<br />
Lichtlenklamellen<br />
verspiegeltes<br />
Sonnenschutzglas<br />
verspiegelte<br />
Fassade<br />
Oberlichte<br />
ovale Lichtinsel<br />
Fassade Regal<br />
8 8 8 8 8 8<br />
Eine Volksschule im Grünen<br />
Ein Ort mit eigener Identität<br />
Ein Sammelpunkt für Kinder, junge Menschen und öffentliches Leben<br />
Vier Gebäude gruppieren sich um einen Hof mit mehreren Nutzungszonen.<br />
Kinder und Erwachsene begegnen einander wie auf einem Dorfpl<strong>at</strong>z.<br />
Birken bilden den optischen Abschluss.<br />
Der neue Teil der Schule formuliert einen eigenständigen Baukörper.<br />
Volumen, Form und äußere Gestaltung setzen einen markanten Akzent im Grünen.<br />
Der Zugang von Norden soll verkehrsberuhigt oder Fußgeherzone werden<br />
Der Hauptzugang von Schulbus oder Priv<strong>at</strong>fahrzeugen und die Erschließung der<br />
funktionell wegschaltbaren Bereichen externer Nutzer erfolgt von Süden.<br />
Die Elternber<strong>at</strong>ung wurde innerhalb des Gesamtensembles in einem eigenen Objekt<br />
untergebracht<br />
BAUKÜNSTLERISCHE KONZEPTION<br />
Ein markanter monolithischer Baukörper nimmt Bezug auf den hybriden Charakter<br />
des Gebäudes, in dem neben der Schulnutzung auch wichtige öffentliche Funktionen<br />
untergebracht sind.<br />
Dunkle Putzfassaden nach N und W heben das Objekt aus dem Grün der Landschaft<br />
In der Süd- Fassade aus poliertem Nirostablech spiegeln sich die Aktivitäten im<br />
Binnenhof und die Sch<strong>at</strong>ten gebenden Bäume.<br />
Die großzügige, über beide Geschoße reichende Halle schafft Raum für<br />
Multifunktionalität und kann um die beiden großen Musikschulräume erweitert<br />
werden.<br />
Über große ovale Lichtinseln fällt viel Tageslicht in den auf mehrfache Weise<br />
bespielbaren Kern.<br />
Das Bestandsgebäude ist über ein transparentes Bindeglied angedockt und behält<br />
seinen eigenständigen Charakter<br />
Die neuen Volkschulklassen liegen im Obergeschoss und werden durch<br />
öffentliche Frequenz nicht gestört.<br />
Große Lichtinseln schaffen eine freundliche Schul<strong>at</strong>mosphäre im zentralen<br />
Mittelraum.<br />
Er ist mit der darunter liegenden Aula durch große Öffnungen und die Freitreppe<br />
verbunden und in verschiedene Geh- und Aufenthaltsbereiche gegliedert<br />
Die Wände zwischen Klassen und Pausenflächen können als Staumöbel und<br />
Präsent<strong>at</strong>ionsflächen wechselseitig genutzt und gestaltet werden<br />
Eine offene Terrasse bietet sich als Freiklasse oder trockener Pausenraum an<br />
Leicht bewegliche und miteinander kombinierbare Möbel und monochrome<br />
Farbflächen motivieren die Kinder zu eigener Gestaltung<br />
TEILERNEUERUNG DER VOLKS- UND MUSIKSCHULE 1<br />
1:500<br />
ovale<br />
Lichtinsel
FUNKTIONELLE ASPEKTE<br />
Der neue zentrale Hauptzugang steht in direktem Bezug zur Garderobe.<br />
Die frequentierten Musikschulbereiche liegen nahe dem Haupteingang<br />
und können für Konzerte und Veranstaltungen gemeinsam mit der Aula öffentlich<br />
genutzt werden.<br />
Turntrakt und Bibliothek sind von der Schule unabhängig erreichbar und können<br />
abgeschlossen werden.<br />
Alle öffentlich genutzten Räume des Hauptgebäudes sind behindertengerecht<br />
erreichbar.<br />
Außen liegende Fluchtstiegen im O und W sichern für alle Räume im OG je zwei<br />
Fluchtwege , die gewendelte Hauptstiege ist nicht als Fluchtweg vorgesehen<br />
Zwei Brandabschnitte trennen den Sporttrakt mit Nebenräumen vom übrigen<br />
Gebäude.<br />
Verspiegelte Sonnenschutz-Fenster mit zwischen den Scheiben liegenden,<br />
horizontal geteilten Jalousien können so eingestellt werden, dass sie je nach<br />
Bedarf Sonneneinstrahlung abhalten und zugleich Belichtung zulassen.<br />
Die Querdurchlüftung der Klassenräume erfolgt über Kippfenster und Oberlichten<br />
Der zentrale Mittelraum wird in Längsrichtung und über die zu öffnenden Lichtinseln<br />
gelüftet.<br />
Zur nächtlichen Kühlung werden die Öffnungen elektronisch angesteuert.<br />
Zusätzlich wird eine mechanische Lüftung über die Zwischendecke empfohlen.<br />
Für die Freistellung der Elternber<strong>at</strong>ung spricht ein gänzlich unterschiedlicher<br />
Nutzerkreis und die flexible Entwicklungsmöglichkeit.<br />
Synergien zum Gesamtensemble werden jedoch genutzt.<br />
Möglichkeit zur Erweiterung der Schule besteht nach Osten.<br />
ÖKONOMIE, TECHNIK, ÖKOLOGIE<br />
Durch Zweigeschossigkeit wird ein kompakter Baukörper mit minimierten<br />
Hüllflächen erreicht.<br />
Verzicht auf Unterkellerung wegen der Hochwassergefahr<br />
Stahlbeton-Bodenpl<strong>at</strong>te auf Niveau Altbestand<br />
Außenwände und tragende Innenwände aus Tonziegeln, Vollwärmeschutz<br />
Decke und Dachflächen aus Stahl in Verbund mit Stahlbeton (Holorib),<br />
dadurch sind geringen Deckenstärken bei großen Spannweiten möglich<br />
Auf konstruktiv aufwändige Bauteile wird bewusst zugunsten eines großzügigen<br />
Innenraumes verzichtet.<br />
Die U-Werte der Außenhaut ermöglichen Niedrigenergiestandard<br />
Vorraussetzung dazu wären eine entsprechende haustechnische Ausrüstung<br />
und die autarke Energieversorgung z.B. über Erdwärme. Die Herstellung ist<br />
nur in Abstimmung mit dem gesamten Ensemble einschließlich Altbestand und<br />
Nachmittagsbetreuung sinnvoll<br />
Derzeit ist für den Neubau eine Versorgung über die bestehende Anlage im Heizhaus<br />
vorgesehen.<br />
1 5 10 25<br />
Ansicht Ost<br />
Ansicht Ost<br />
Ansicht West<br />
Ansicht Süd<br />
Ansicht Ost<br />
Ansicht West<br />
Schnitt A-A<br />
Ansicht Süd<br />
Ansicht West Ansicht Nord<br />
Klasse 06 (Musikraum)<br />
PVC-Belag<br />
61 m2<br />
Klasse 07<br />
PVC-Belag<br />
60 m2<br />
Klasse 08<br />
PVC-Belag<br />
61 m2<br />
Schnitt B-B<br />
Schnitt B-B<br />
Lehrmittel 03<br />
(Musikschule Dir.)<br />
PVC-Belag<br />
13 m2<br />
Halle<br />
Ziegelpl<strong>at</strong>ten<br />
47 m2<br />
Funktionsraum<br />
(Sprachheilkurs)<br />
PVC-Belag<br />
13 m2<br />
Werkraum<br />
Holz<br />
62 m2<br />
Lehrmittel 02<br />
Holz<br />
10 m2<br />
Medienraum<br />
Holz<br />
72 m2<br />
ZUGANG<br />
VOLKSCHULE DORF +<br />
LEHRER<br />
KINDERHORT<br />
Windfang<br />
28 m2<br />
Windfang 02<br />
10 m2<br />
Gang 02<br />
145 m2<br />
WC 03 Mädchen<br />
9 m2<br />
WC 02 Buben<br />
9 m2<br />
<strong>VS</strong> Abstell<br />
9.7m²<br />
<strong>VS</strong> Wf 1<br />
32.0m²<br />
BINNENHOF<br />
(DORFPLATZ)<br />
ZUGANG<br />
VOLKSCHULE BUS/AUTO +<br />
MUSIKSCHULE<br />
MS Direktion=<br />
MS Lehre 7<br />
29.5m²<br />
MS Lehre 5 = <strong>VS</strong><br />
Gruppenraum 1<br />
41.3m2<br />
Heizraum<br />
18 m2<br />
MS Lehre 3<br />
Klavier - Ensemble - Chor<br />
130.7m²<br />
MS Schaltfläche<br />
Veranstaltung<br />
87.4m²<br />
MS Konferenz- und<br />
Lehrerzimmer<br />
30.0m²<br />
<strong>VS</strong> Vorbereich Lehrer<br />
36.9m²<br />
<strong>VS</strong> Unterricht 1<br />
70.3m²<br />
Tankraum<br />
32 m2<br />
MS Lehre 6 =<br />
<strong>VS</strong> Gruppenraum 2<br />
71.3/70 m²<br />
<strong>VS</strong> Technikraum<br />
30.0m²<br />
MS Technikraum<br />
9.6m²<br />
MS Lehrmittel<br />
30.1m²<br />
<strong>VS</strong> Aula-Pause-Warte<br />
154.2m²<br />
mögliche Trennung<br />
MS Lehre 1<br />
17.0m²<br />
<strong>VS</strong> Direktion<br />
24.4m²<br />
WC-LD 7.8m²<br />
WC-LH 7.8m²<br />
<strong>VS</strong> Putzmittel<br />
7.8m²<br />
<strong>VS</strong> Pausenbereich<br />
152.0m²<br />
Gruppenraum1<br />
Vortragsraum Verwaltung Medien|Bibliothek|Bewgungsraum<br />
Gruppenraum1<br />
Vortragsraum Verwaltung Medien|Bibliothek|Bewgungsraum<br />
Unterricht 3<br />
Unterricht 3<br />
MS Gang 1<br />
16.1m²<br />
<strong>VS</strong> Unterricht 2<br />
59.6m²<br />
Lager<br />
7 m2<br />
MS Lehre 2<br />
17.0m²<br />
<strong>VS</strong> Konferenz- und<br />
Lehrerzimmer<br />
60.3m²<br />
VoSch<br />
Turngeräte<br />
42.0m²<br />
WC-K 11.1m²<br />
WC-M 7.8m²<br />
WC-B<br />
3.9m²<br />
<strong>VS</strong> Gang 1<br />
7.8m²<br />
WC-M 7.8m²<br />
WC-K 12.0m²<br />
<strong>VS</strong> Wf 2<br />
4.2m²<br />
SCHULHOF<br />
<strong>VS</strong> Gang 2<br />
9.8m²<br />
<strong>VS</strong> Lehrmittel 2=<br />
Gruppenraum<br />
22.8m²<br />
Putzmittel<br />
6.4m²<br />
EZ Gruppenraum 1 -<br />
Vortragsraum<br />
49.5m²<br />
<strong>VS</strong> Turnsaal<br />
180.0m²<br />
<strong>VS</strong> Managem.-<br />
Schulwart<br />
19.7m²<br />
EZ Gruppenraum 2 -<br />
Untersuchungszimmer<br />
29.8m²<br />
Archiv<br />
Umkleide<br />
Luftraum Turnsaal<br />
Archiv<br />
Umkleide<br />
<strong>VS</strong> Lehrmittel 1<br />
30.7m²<br />
<strong>VS</strong> Umkl 1<br />
Dusche<br />
11.0m²<br />
<strong>VS</strong> Umkl 1<br />
WC<br />
5.3m²<br />
mögliche Trennung<br />
53.3m² <strong>VS</strong><br />
<strong>VS</strong> Umkl 1<br />
Garderobe<br />
21.9m²<br />
<strong>VS</strong> Vorbereich<br />
Turnen+Biblio<br />
MS Lehre 4 =<br />
<strong>VS</strong> Elternspr.z.<br />
20.0m²<br />
EZ Tee<br />
5.1m²<br />
EZ Garderobe<br />
15.7m²<br />
EZ Abstell<br />
9.9m²<br />
<strong>VS</strong> Archiv<br />
21.1m²<br />
<strong>VS</strong> Unterricht 3<br />
60.3m²<br />
<strong>VS</strong> Arztzimmer =<br />
Lehrerumkleide<br />
14.0m²<br />
<strong>VS</strong> Medien-Beweg-Biblio<br />
82.6m²<br />
EZ<br />
WC Anlage<br />
12.7m²<br />
EZ Büro<br />
14.8m²<br />
EZ Wf<br />
6.5m²<br />
KiWa überdacht<br />
10.9m²<br />
<strong>VS</strong> Umkl 2<br />
Garderobe<br />
21.9m²<br />
Freiklasse<br />
8 8 8 8 8 8<br />
TEILERNEUERUNG DER VOLKS- UND MUSIKSCHULE 2<br />
1:200<br />
Turnsaal<br />
Freiklasse<br />
<strong>VS</strong> Unterricht 4<br />
60.1m²<br />
OBERGESCHOSS 1:200<br />
<strong>VS</strong> Umkl 2<br />
Dusche<br />
11.0m²<br />
<strong>VS</strong> Umkl 2<br />
WC<br />
5.3m²<br />
Wf 3<br />
4.3m²<br />
ELTERN-<br />
BERATUNG<br />
Turnsaal<br />
ZUGANG<br />
SPORT +<br />
BIBLIOTHEK<br />
Volksschule Klassen<br />
Volksschule Verwaltung<br />
Turnen<br />
Musikschule Lehre<br />
Musikschule Verwaltung<br />
Elternzentrum<br />
ERDGESCHOSS 1:200
Sprache ändern
