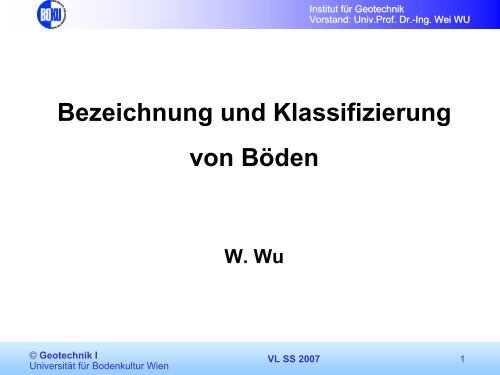

Bezeichnung und Klassifizierung

von Böden

W. Wu

1



VL SS 2007



2



VL SS 2007



Geotechnische Bezeichnung und Klassifizierung von Gesteinen

Die geotechnischen Eigenschaften von Gesteinen werden angegeben durch

• geotechnische Gesteinsbezeichnungen

• geotechnische Gesteinsklassifizierungen

• geotechnische Gesteinskennwerte

• Die geotechnischen Eigenschaften beziehen sich auf

• die Gesteinsart (stoffliche Zusammensetzung),

• den Gesteinszustand und

• das Gesteinsverhalten unter bestimmten äußeren Einwirkungen

(Belastungen, Durchströmung u.ä.).

Zusätzlich: geologische und petrographische Bezeichnung

3



VL SS 2007



Bei Böden werden folgende Eigenschaften berücksichtigt:

• Kornverteilung

• Kornform, der Rundungsgrad und die Rauhigkeit der Kornoberfläche (des Grobanteiles)

• Bildsamkeit der Feinanteile

• organischen Stoffe

• Kalkgehalt

• Farbe

• Lagerungsdichte bzw. Zustandsform

• Verfestigung

Bei Festgesteinen werden folgende Eigenschaften berücksichtigt:

• Festgesteinsart (aufgrund der mineralogischen Zusammensetzung und der Genese)

• Körnigkeit und Korngrößen

• Schieferung

• Schichtung

• Kalkgehalt

• Farbe

• Dichtigkeit

• Ritzhärte

• Spaltbarkeit

• Wasserstabilität

Bei Fels werden folgende Eigenschaften berücksichtigt:

• Klüftung

• Schieferung

• Verwitterungsgrad

4

Bezeichnung von Böden

Korngröße und Kornverteilung

Bestimmungsmethoden:

- Siebanalyse: d = Maschenweite der Siebe

- Schlämmanalyse: d = äquivalente Kugeldurchmesser



VL SS 2007



Durch eine bestimmte Korngröße d (mm) wird eine Gesamtkörnung in den Rückstand R und in den

Durchgang D:

R + D = 1

5



VL SS 2007



6



VL SS 2007



7

Kornfraktionen (DIN 4022 Bl.1, ÖNORM B 4401 T.3)



VL SS 2007



8



VL SS 2007



9

Körnungen aus gebrochenem Gestein:

< 0,09 mm Steinmehl, Füller

0,09/2 mm Brechsand, Edelbrechsand

2/25 mm Splitt, Edelsplitt

25/65 mm Schotter

> 65 mm Grobschotter



VL SS 2007



10

Bodenbezeichnung aufgrund der Kornverteilung

Haupt- und Nebenbestandteilen

Geschüttete Böden: A (= Anschüttung)

Visuelle und manuelle Schätzung: Bodenbezeichnung in runder Klammer gesetzt.

Kennzeichnung der Person: Zeichen hinter der Klammer (z.B. die Zahlen 1,2, ...)



VL SS 2007



Beispiele

A: S, u ; A: G, s, t

(A: G, s)1; (fmG, S, u)2; mit 1: Bohrfirma, 2: Laboratorium

11



VL SS 2007



12



VL SS 2007



13

Kennwerte der Kornverteilung

Kornanteile

Kornverteilungskurve (Körnungskurve) bzw. Kornverteilungsband (Körnungsband)

maximale Korngröße dmax

mittlere Korngröße d50

d60

Ungleichkörnigkeitszahl U =

d

Krümmungszahl

Kennzeichnende Korngrößen

Wirksame Korngrößen

2

d30

d

C = =

d d d



10

60

10

30

10

d

d

60

30

VL SS 2007



14

Beurteilung der Einzelkörner des Grobkornanteiles

(a) Kornform

Bezeichnung Symbol

gedrungen dr

flach fa

länglich lä



VL SS 2007



Gesteine oder Minerale mit isotroper Festigkeit (z.B. Quarz) ergeben gedrungene, solche mit anisotroper

Festigkeit plattige Kornformen.

15



VL SS 2007



(b) Rundungsgrad

Je länger der Transportweg, desto gerundeter und desto glatter ist die Kornoberfläche und desto kleiner ist

die maximale Korngröße.

16

Beispiele:

Bodenprobe 210 Bodenprobe 1625



Grobkies

Grobsand Mittelfeinsand

VL SS 2007



17

(c) Rauhigkeit der Kornoberfläche



VL SS 2007



Zahlenmäßig kann die Rauhigkeit der Kornoberfläche durch den Reibungsbeiwert μ = tan φs ausgedrückt

werden.

18

Atterbergsche Zustandsgrenzen

Zustandsformen bindiger Böden:

− Flüssiger Zustand.

− Bildsamer Zustand

− Halbfester Zustand

− Fester Zustand

w L

w P

w S



VL SS 2007



Grenzen zwischen diesen Zuständen:

− Wassergehalt bei der Fließgrenze wL (Übergang vom flüssigen zum bildsamen Bereich)

19



VL SS 2007



− Wassergehalt bei der Ausrollgrenze wP (Übergang vom bildsamen zum halbfesten Bereich)

Anfangsscherfestigkeit cu beträgt bei der Ausrollgrenze etwa 100 ÷ 200 kN/m 2 , bei der Fließgrenze

etwa 5 kN/m 2 .

Bildsamkeitszahl:

IP = wL - wP

Bezeichnung Symbol Definition

nicht bildsam nb Ip = 0

schwach

bildsam

b‘ wL ≤ 35 %

mittel

bildsam

b 35 % < wL ≤ 50 %

stark bildsam b wL > 50 %

20

Bildsamkeitsdiagramm von Casagrande



VL SS 2007



21

Einfache Feldversuche

Reibeversuch

Schüttelversuch

Knetversuch

Schneideversuch

Trockenfestigkeitsversuch



VL SS 2007



22

Aktivitätszahl IA

I

A

I P

D0,

002mm

= .

Der Durchgang 0,002 mm wird dabei auf den Durchgang 0,4 mm bezogen.

nichtaktive Tone IA < 0,75 (z.B. Kaolinit)

normale Tone 0,75 ≤ IA ≤ 1,25 (z.B. Illit)

aktive Tone IA > 1,25 (z.B. Montmorillonit)



VL SS 2007



23



VL SS 2007



Wassergehalt bei der Schrumpfgrenze wS (Übergang vom halbfesten zum festen Bereich)

Degree of expansion

or shrinkage

1 w

v = +

ρ ρ

s w

Plasticity

index

IP [%]

⎛ 1 1 ⎞

= ⎜ − ⎟

⎝ ρ ρ ⎠

wS ρ w

Colloid

content % (<

0,001 mm)

d s

Shrinkage

limit

wS [%]

Very high > 35 > 28 < 11

High 25 ÷ 41 20 ÷ 31 7 ÷ 12

Medium 15 ÷ 28 13 ÷ 23 10 ÷ 16

Low < 18 < 15 > 15

24

Wasseraufnahmefähigkeit feinkörniger Böden

Versuchsanordnung zum Messen der

Wasseraufnahmefähigkeit nach ENSLIN

Wasseraufnahmegerät nach NEFF



VL SS 2007



25



VL SS 2007



26



VL SS 2007



Organische Stoffe (organische Substanz)

Zu den organischen Stoffen im Boden zählen nicht mineralische, organisch entstandene Stoffe. Dazu zählen:

lebende und tote Mikroorganismen (unzersetzte organische Stoffe)

nicht oder nicht völlig zersetzte pflanzliche oder tierische Rückstände

dunkle, amorphe, schwer zersetzbare Masse, die alle Spuren ihres ursprünglichen Aufbaues verloren hat

(zersetzte organische Stoffe)

Humifizierung und Mineralisierung

Unterteilung der Huminstoffe:

27



VL SS 2007



Gehalt an organisch gebundenem Kohlenstoff (TOC) versteht man den aus den organischen

Stoffen des Bodens stammenden Kohlenstoff. Differenz des Gesamtkohlenstoffes und des anorganischen

(Carbonat-) Kohlenstoffes.

Bezeichnungen:

Bezeichnung Symbol

Glühverlustdifferenz

Farbe

ΔVgl [%] Nichtbindiger Boden Bindiger Boden

schwach organisch o‘ > 2 Tiefgrau Mineralfarbe

organisch o > 5 Schwarz Tiefgrau

stark organisch o > 10 Schwarz Schwarz

organischer Boden O > 30

Gehalt an organischen Stoffen (sh. DIN 1054 und ÖNORM B 4430)

Anstelle der allgemeinen Symbole 0 bzw. o werden auch die besonderen Symbole Tf bzw. tf (für Torf), F

bzw. f (für Faulschlamm) und Mu (für Mutterboden) verwendet.

Organische Beimengungen erhöhen die Wasseraufnahmefähigkeit (Wasseranlagerungskapazität). Dies

ergibt eine reduzierte Verdichtungsfähigkeit:

Bodenkunde (landwirtschaftliche Bodennutzung): wünschenswert

Geotechnik: ungünstige Bodeneigenschaft

28

Laborversuche

(a) Glühversuch

Glühverlust

m

Vgl

=

m

Δ

Glühverlustdifferenz: ΔV = V −V

gl gl, 1 gl,

2

(b) Prüfung mit verdünnter Natronlauge



VL SS 2007



29

(c) Aufschwimmende organische Stoffe

(d) Oxidation und Titration

Einfache Feldversuche

(a) Vorhandensein nicht zersetzter organischer Stoffe

(b) Bodenfarbe

(c) Riechversuch

− Trockene anorganische Tone: erdiger Geruch

− Organische Böden: modriger Geruch

− Verwesende organische Stoffe riechen nach faulen Eiern (Schwefelwasserstoff)



VL SS 2007



30

Kalkgehalt



VL SS 2007



Massenanteil mCa des Kalzium- und Magnesiumkarbonates an der Gesamttrockenmasse ms.

V

Ca

=

m

m

Ca

s

Mit verdünnter Salzsäure wird nur das Kalziumkarbonat, mit konzentrierter Salzsäure wird auch das

Magnesiumkarbonat bestimmt.

Quantitativ wird der Kalkgehalt mit dem Apparat von Scheibler bestimmt.

31



VL SS 2007



32

Farbe



VL SS 2007



Bei der Farbkennzeichnung ist zwischen der Farbe, ihrer Helligkeit und ihrer Sättigung (Intensität)

zu unterscheiden.

Zur möglichst eindeutigen Kennzeichnung der Farben können Farbkarten verwendet werden.

In der landwirtschaftlichen Bodenkunde ist die Bodenfarbe ein wesentliches

Klassifizierungsmerkmal (z.B. Braun-, Rot- und Schwarzerde). Standard Bodenfarbtafeln.

Für geotechnische Zwecke empfiehlt es sich, aus einem breiteren Spektrum von Farben eine

Auswahl zu verwenden.

Herausgeber der Farbtafeln RAL-F2: RAL Deutsches Institut für Gütesicherung und

Kennzeichnung e.V., Bonn (früher: Reichs-Ausschuß für Lieferbedingungen).

Die Bodenfarbe ist für die geotechnischen Eigenschaften von verhältnismäßig geringer

Bedeutung.

Die Bodenfarben können helfen, die in benachbarten Aufschlüssen anstehenden Bodenschichten

einander zuzuordnen.

RAL 1002 Sandgelb

RAL 1004 Goldgelb

RAL 1014 Elfenbein

RAL 3009 Oxidrot

RAL 3011 Braunrot

RAL 6013 Schilfgrün

RAL 7006 Beigegrau

RAL 7030 Steingrau

RAL 7031 Blaugrau

RAL 7032 Kieselgrau

RAL 8000 Grünbraun

RAL 8001 Ockerbraun

RAL 8003 Lehmbraun

RAL 8004 Kupferbraun

RAL 8011 Nußbraun

RAL 8023 Orangebraun

RAL 8028 Terrabraun

33

Klassifizierung von Böden

Durchgang 63 mm.



VL SS 2007



Steine und Blöcke müssen gegebenenfalls zusätzlich in Masseanteilen der gesamten Probe (0 ÷ 63 mm +

Grobkornanteile > 63 mm = 100%) angegeben werden.

Klassifizierung nach der Genese

Ein gewachsener Boden ist durch einen abgeklungenen geologischen (erdgeschichtlichen) Vorgang

entstanden.

Ein geschütteter Boden ist durch Aufschüttung oder Aufspülen entstanden (Anschüttungen, Verfüllungen,

Dämme).

Geschüttete und nicht oder nur wenig verdichtete Böden stellen keinen tragfähigen Untergrund dar.

34

Klassifizierung nach der Bindigkeit



VL SS 2007



Nichtbindige Böden: hohe Durchlässigkeit und geringe Zusammendrückbarkeit

Bindige Böden: geringe Durchlässigkeit und eine hohe Zusammendrückbarkeit

Verhältnis zwischen den Durchlässigkeiten (ausgedrückt durch den Durchlässigkeitsbeiwert k) 1,000.000/1

und mehr, Verhältnis zwischen den Zusammendrückbarkeiten (ausgedrückt durch den Steifemodul Es)

1/100 und weniger

Typische Vertreter: Sande und Tone

Nichtbindige Böden D 0,06 mm ≤ 15 %

Bindige Böden D 0,06 mm > 15 %

35



VL SS 2007



Klassifizierung nach den Grob- und Feinkornanteilen (ÖNORM B 4400)

Grobkörnige Böden D 0,06 mm ≤ 5 %

Gemischtkörnige Böden 5% < D 0,06 mm ≤ 40 %

Feinkörnige Böden D 0,06 mm > 40 %

36

Bodenklassifizierung nach DIN

18196



VL SS 2007



37



VL SS 2007



Klassifizierung von Böden und Fels für Erdarbeiten nach ÖNORM B 2205

Die Boden- und Felsarten werden nach dem Schwierigkeitsgrad beim Bearbeiten in sieben Klassen

zusammengefaßt.

Diese Klassifikation dient:

˘ der einheitlichen Ausschreibung und Abrechnung der erforderlichen Bauleistungen und

˘ der Planung und Kostenkalkulation und des Maschineneinsatzes.

Diese Klassifizierung erfolgt unabhängig von maschinentechnischen Leistungswerten.

38

Bodenklasse 1: Mutterboden (Humus, Oberboden

Zwischenboden

Kennzeichnende Lösegeräte: Stichschaufel, Spaten.

Bodenklasse 2: Wasserhaltender Boden (Schöpfboden)

Wasserhaltender Boden (Schöpfboden)

Kennzeichnende Lösegeräte: Schlammschaufel, Schöpfgefäß.

Bodenklasse 3: Leichter Boden (loser Boden)

Sande und Kiese bis 70 mm Korngröße ohne oder nur mit schwacher Bindung

Kennzeichnendes Lösegerät: Wurfschaufel



VL SS 2007



Bodenklasse 4: Mittelschwerer Boden (Stichboden)

Mittelbindige Böden in mittlerer Lagerungsdichte, mit mittlerem natürlichen Wassergehalt bzw. einem

erheblichen Zusammenhalt:

- stark lehmiger Sand und Kies, sandiger Lehm, Löß

- Böden der Bodenklasse 3 mit Korngrößen über 70 mm, soweit sie nicht in Bodenklasse 5 gehören.

Kennzeichnende Lösegeräte: Stichschaufel, Spaten.

39

Bodenklasse 5: Schwerer Boden (Hackboden)



VL SS 2007



Bodenarten mit festem Zusammenhalt oder hoher Lagerungsdichte:

- fetter, steifer Ton

- Böden der Bodenklasse 4, die stark ausgetrocknet sind oder stark mit Geröilen, Geschieben und Steinen

bis 200 mm Korngröße durchsetzt sind

- Bauschutt

Kennzeichnende Lösegeräte: Krampen, Spitz- und Breithacke.

Bodenklasse 6: Leichter Fels (Reißfels) und Schrämboden

- locker gelagertes Gestein (Fels), das stark klüftig, bröckelig, brüchig, schiefrig oder verwittert ist

- verfestigte Sand- und Kiesschichten

- Mergelschichten, die mit Steinen über 200 mm Durchmesser stark durchsetzt sind

- Blockwerk, Moränen oder Schlackenhalden

Kennzeichnende Lösegeräte: Meißel und Schlegel, Brechstange.

Bodenklasse 7: Schwerer Fels

- festgelagertes Gestein der Bodenklasse 6, welches händisch nicht mehr lösbar ist

- Findlinge und Gesteinstrümmer über 0,1 m 3 Rauminhalt

Kennzeichnende Löseart z.B. durch Sprengen

Klebrige Böden: Der sich auf der Wurfschaufel oder auf dem Spaten befindliche Boden läßt sich nur mit

Hilfe eines weiteren Gerätes (Spachtel oder dgl.) ablösen. Erschwernis bei der Förderung.

Wechseln mehrere Boden- oder Felsarten, kann es zweckmäßig sein, zu einer Leistungsposition

zusammenzufassen.

40

Zustand von Böden



VL SS 2007



• Volums- und Massenverhältnisse, Trockendichte, Wassergehalt, Sättigungsgrad

• Zustandsform

• Verfestigung

• Eindringwiderstand von Rammsonden, Drucksonden und Penetrometern

41

Volums- und Masseverhältnisse

Volumina Vs + Vw

+ Va

= Vs

+ Vp

= V

Feststoffvolumina s V

Wasservolumen w V

Luftvolumen Va Hohlraumvolumen Vp (im Lockergestein: Porenvolumen)

Volumsanteile

Vs

V

Vw

V

Va

V

Vs

V

Vp

V

Feststoffanteil ns Wasseranteil n ( oderθ ) = n. S

Luftanteil n a



+ + = + = 1 bzw. n + n + n = n + n = 1

w r

Porenanteil (Porosität) n Vp

ρ d

= = 1−

V ρ s

e

=

1+

e

Porenzahl e Vp

n

= =

Vs

ns

ρ s n

= − 1 =

ρ d 1−

n

Massen ms + mw + ma = m

Feststoffmasse ms Wassermasse mw Luftmasse m a

ms

s

Feststoffdichte ρsρs V bzw

m

= . ' =

V '

Wasserdichte ρ w

Luftdichte ρ a

s

s

s w a s

VL SS 2007



42

Dichteanteile



ms

mw

ma

m

+ + = bzw. ns. ρs + nw. ρw + na.

ρa = ρ

V V V V

VL SS 2007



Da die Luftdichte ρ a im Verhältnis zur Wasserdichte ρ w und zur Feststoffdichte

ρ s sehr klein ist (im Meeresniveau ist bei 5 °C ρ a = 0,00129 g/cm 3 ), kann sie in

der Regel vernachlässigt werden. Somit gilt ausreichend genau

ms

mw

m

+ =

V V V

bzw. ns. ρs + nw.

ρ w = ρ

Trockendichte ρd ms

=

V

= ns.

ρ s

Spezifisches Volumen v = 1

ρ

Wassergehalt

m

V

w mw

nw.

ρ w nw.

ρ w

= = =

ms

ns.

ρ s ρ d

ρ

= 1 + w

ρ d

Sättigungsgrad:

Vw

nw

Sr

= = =

Vp

n

w w

=

⎛ 1 1 ⎞ w( Sr=

1)

ρ w⎜

− ⎟

⎝ ρ ρ ⎠

Dichte ρ = = ns

. ρs

+ nw.

ρw

d

d s

Für den Fall S r = 1 gelten folgende Beziehungen:

ρ s − ρ w

Dichte: ρ = ns. ρs + n.

ρw = ρd + ρ w ρ

Wassergehalt: w n.

ρ w ⎛ 1 1 ⎞

= = ρ w ⎜ − ⎟

n . ρ ⎝ ρ ρ ⎠

s s

d s

ρ s − ρ w

Dichte unter Auftrieb ρb = ρ− ρw = ρd ρ

natürlicher Wassergehalt, natürliche Dichte, natürliche Porenzahl

s

s

43

Luft

Wasser

Feststoff



Va Vp

Vw

Vs

VL SS 2007



e

Vs=1

mw

ms

44

Bestimmung des Wassergehaltes



VL SS 2007



45

Bestimmung der Dichte

Ermittlung der Masse

Die Probe wird vor und nach dem Trocknen gewogen.

Ermittlung des Volumens

Laborverfahren

(a) Ausmessen der Probe (b) Tauchwägung

(c) Quecksilberverdrängung



VL SS 2007



46

Feldverfahren

a) Ausstechzylinder



VL SS 2007



47

(b) Ersatzverfahren mit steiler Mulde

Sandersatzverfahren

Doppeltrichter mit Stahlringplatte

Wasserersatzverfahren



VL SS 2007



48



VL SS 2007



49

(c) Isotopensonden



VL SS 2007



50



VL SS 2007



Eichkurven für Isotopenmessungen mit Oberflächengerät zur Ermittlung von Wassergewicht (a)

und Feuchtraumgewicht (b). (ASTM Designation E - 60 T, 1960).

51



VL SS 2007



52



VL SS 2007



FDVK:

Flächendeckende Dynamische Verdichtungskontrolle

53

Feststoffdichte von Lockergesteinen

Mittlere Feststoffdichte von Lockergesteinen:

Grobkörniger Boden .................... 2,65 g/cm 3

Feinkörniger Boden (Ton) ........... 2,75 g/cm 3



VL SS 2007



Die Feststoffdichten der einzelnen Fraktionen von Verwitterungsböden nehmen mit abnehmender

Korngröße zu:

54

Bestimmung der Feststoffdichte

(a) Kapillar- und Flaschenpyknometer

V

V

C

w

mwm3−m = =

ρ ρ

wT , 1 wT , 1

mwm − m

= =

ρ ρ

wT , 2 wT , 2



C

1 2

VL SS 2007



55

(d) Luftpyknometer

ρ = m

V w

ρ

1 −

ρ s

=

ρ

− 1

ρ



w

VL SS 2007



56

Lockerste Lagerung



VL SS 2007



57

Proctorversuch (ÖNORM B 4418; DIN 18127)

Verdichtungsenergie: diese ergibt sich aus

E

= 1 2

n . n . Gh .

V



(MNm/m 3 )

VL SS 2007



Standard-Proctorversuch: E = 0,6 MNm/m³; modifizierter Proctorversuch: E = 2,75 MNm/m 3

58

Zulässiges Größtkorn: 1/5 des Zylinderdurchmessers



VL SS 2007



59



VL SS 2007



60



VL SS 2007



61



VL SS 2007



62

Relative Dichten DPr bzw. DmPr:

D

Pr

d

ρ Pr

DmPr = ρ



= ρ

ρ

d

mPr

Abhängigkeit der Proktorkurven von der Bodenart.

VL SS 2007



63



VL SS 2007



64

Schlaggabelversuch

Versuchsvorgang bei der dichtesten Lagerung von Sandböden.



VL SS 2007



65

Rütteltischversuch (DIN 18126)

Seitenlängen des quadratischen Rütteltisches: mindestens 70 cm



VL SS 2007



Frequenz: 50 Hz

Fliehkraft wird so eingestellt, daß sich eine Schwingweite von 1,0 mm ergibt. Dafür ist eine Last von

mindestens 0,8 kN erforderlich.

Versuchsbehälter mit massenabhängiger

Bleigewichtsbelastung und Meßeinrichtung

66

Schwingungsverlauf ohne Auslaufbremse

Schwingungsverlauf mit Auslaufbremse



VL SS 2007



67

Zustandsform nichtbindiger Böden

Relative Dichten (Lagerungsdichten)

ρ d

D Pr =

ρ Pr

Zustandszahlen

,

ρ d

D m Pr =

ρ

D Pr −D

min

D =

D f

ρ d − ρ

=

ρ d,

max − ρ

Relative Verdichtungsfähigkeit

D f

n max − n

= 1,

0 − D min =

1−

n



m Pr

d,

min

min

,

d,

min

min

D R

=

n

=

n

max

ρ

ρ

max

d

R

− n

−n

min

,

I

D

e

=

e

max

max

VL SS 2007



− e

− e

min

.

D min

ρ

=

ρ

Relative Verdichtungsfähigkeit grobkörniger Böden: bei gerundeten Körnungen minimal etwa 8%, bei

kantigen Körnungen etwa 20%.

d,

min

Pr

68

Beispiel



Gesamtmaterial 0/56 Material 4/56

VL SS 2007



Wassergehalt w = 0 Wassergehalt w = 0

Dichteste Lagerung ρR = 2,258 g/cm 3 ± 0,007 ρR = 1,806 g/cm 3 ± 0,003

Lockerste Lagerung ρd,min = 1,981 g/cm 3 ± 0,001 ρd,min = 1,568 g/cm 3 ± 0,002

Verdichtungsfähigkeit Δρd = 0,277 g/cm 3

Δρd = 0,238 g/cm 3

Relative Verdichtungsfähigkeit Df = 0,12 Df = 0,13

Schüttdichte ρSch = 2,073 g/cm 3

ρSch =1,751 g/cm 3

Lockerste Lagerung ρd,min = 1,595 g/cm 3

Verdichtungsfähigkeit Δρd = 0,663 g/cm 3

DR = 91,8 % DR = 97,0 %

Wassergehalt w = 2,0 % Wassergehalt w = 0,7 %

ρd,min = 1,557 g/cm 3

Δρd = 0,249 g/cm 3

Relative Verdichtungsfähigkeit Df = 0,29 Df = 0,14

Schüttdichte ρSch = 1,866 g/cm 3

ρSch = 1,746 g/cm 3

DR = 82,6 % DR = 97,7 %

69

Zustandsform nichtbindiger Böden

Zustandsform Symbol Zustandszahl D



U < 5 U ≥ 5

sehr locker sl < 0,10 < 0,25

locker lo ≥ 0,10 ≥ 0,25

mitteldicht mi ≥ 0,30 ≥ 0,45

dicht di ≥ 0,50 ≥ 0,65

sehr dicht sd ≥ 0,70 ≥ 0,85

Zustandsform Relative Dichte DPR

[%]

sehr locker < 90

locker ≥ 90

mitteldicht ≥ 95

dicht ≥ 98

sehr dicht ≥ 100

Zustandsform bindiger Böden

-

Relative Dichte D Pr

- Konsistenzzahl IC

- Anfangsscherfestigkeit c u

VL SS 2007



70

Manuelle Bestimmung Konsistenz

Flüssig: Boden erzeugt beim Pressen in

der Faust einen kaum merkbaren Widerstand

und quillt zwischen den Fingern

hindurch. Der Boden klebt an den Fingern.

Breiig: Boden erzeugt beim Pressen in der

Faust einen deutlichen Widerstand und

quillt zwischen den Fingern hindurch. Der

Boden verschmiert sich beim Ausrollen und

klebt an den Fingern.

Weich: Boden läßt sich leicht kneten und

zu 3 mm dicken Röllchen ausrollen ohne zu

zerbröckeln.

Steif: Boden läßt sich nur schwer kneten,

aber noch zu 3 mm dicken Röllchen

ausrollen, ohne zu zerbröckeln.

Halbfest: Boden zerbröckelt beim Versuch,

ihn zu 3 mm dicken Röllchen auszurollen.

Er läßt sich noch kneten und hat meist eine

dunkle Farbe.

Fest: Boden läßt sich nicht kneten, sondern

nur zerbrechen. Er hat meist eine helle

Farbe.



VL SS 2007



71



VL SS 2007



Porenzahlen von Tonen, die in einem Stehzylinder (Inhalt 1000 ml) sedimentierten:

72

Zustandszahl (Konsistenzzahl)

I

C

=

wLw I

− 04 ,

Zustandsform bindiger Böden



P

VL SS 2007



73

Anfangsscherfestigkeit

Zustandsform Anfangsscherfestigkeit cu

[kN/m²]

breiig 0-10

weich 10-50

steif 50-100

halbfest 100-200

fest >200



VL SS 2007



74

Taschenpenetrometer



VL SS 2007



Stab von 6,3 mm (= 1/4“) Durchmesser wird bis zu einer Marke (= 6,3 mm tief) in den Boden gedrückt.

75

Handpenetrometer



VL SS 2007



- Prüfung der Lagerungsdichte und Zustandsform des gewachsenen Bodens in Schürfgruben und

Baugruben

- Prüfung der Verdichtung von Schüttlagen

Glatter Stahlstab mit kreisförmigem Querschnitt (∅ 12 mm = 1,13 cm²) und kreisförmiger Druckfläche.

76

Beispiel 1

Eindringtiefe e [cm]

10.00

8.00

6.00

4.00

2.00

0.00

Mittelwert

Maximum, Minimum

0.00 2.00 4.00 6.00 8.00 10.00

Anzahl der Übergänge



Mittlere Eindringtiefe e [cm]

10.00

9.00

8.00

7.00

6.00

5.00

4.00

3.00

2.00

1.00

0.00

VL SS 2007



96.00 98.00 100.00 102.00

Relative Dichte Dpr [%]

77

Beispiel 2

Gerundeter,stark sandiger Kies (B904) Kantiger, sandiger Kies (B905)



VL SS 2007



78

Verfestigung des Bodens (Verkittung)

Bindemittel (Kalk, Kieselsäure o.a.)

Manuelle Abschätzung:



VL SS 2007



Als quantitatives Verfestigungsmaß kann die einaxiale Druckfestigkeit σ c herangezogen werden.

79

Klassifizierung von Böden

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
