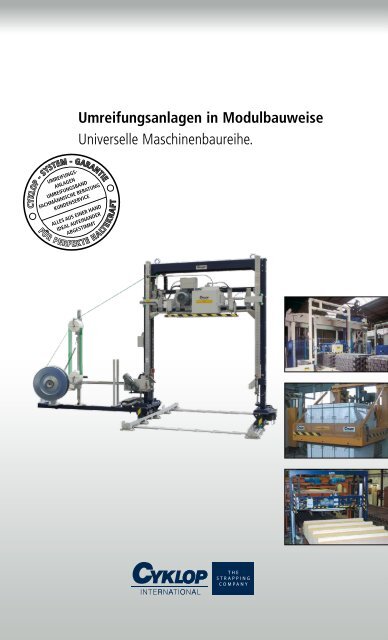

Umreifungsanlagen in Modulbauweise
Universelle Maschinenbaureihe.
ALLES AUS EINER hANd
IdEAL AUFEINANdER
AbGEStIMMt
FüR pERFEKtE hALtEKRAFt

Aggregatverfahrung Bandspannungsausgleich
Umreifungsanlagen vertikal und horizontal
Modularer Aufbau.
Mit drei grundsätzlich unterschiedlichen Bauarten bieten wir lhnen
Alternativen zur Auswahl der optimalen Umreifungslösung für jeden
individuellen Bedarf.
Die Module werden in Serie gefertigt, jedes unter gleichen Vorgaben und in
gleicher Präzision. Die Ergebnisse sind hohe Zuverlässigkeit und minimierter
Serviceaufwand.
In der Grundausführung bestehen alle Maschinen aus einem Grundgestell,
dem Spann- und Verschließaggregat CFH-1, einer Bandführung sowie dem
Abroller KA-4 für den Bandvorrat, alle als Standard-Module.
Die Vorteile auf
einen Blick!
Bewährte und 1000fach
etablierte Technik
Optimales Umreifungsergebnis
durch hohe Spann- und
Haltekraft, bis 5.500N
Hohe Verdichtung des
Packstückes, wenn erforderlich
Modulare und dadurch repro-
duzierbare Konstruktion
Leicht integrierbar in
vorhandene Fördersysteme
Bandführungsrahmen wird
an die Kundenerfordernisse
angepasst
Ausgestattet mit der marktfüh-
renden Umreifungstechnik,
dem Cyklop Umreifungs-
aggregat CFH-1 inklusive
Intervallspanntechnik
Die Bandführung wird, je nach Ladungsabmessung, in der Breite und Höhe nach dem Prinzip der Rastererweiterung
montiert.
Alle Maschinenfunktionen sind elektronisch programmgesteuert, mit Klartextanzeige oder 5,7" Touchpanel.
Die Maschinen werden in einer der beiden Versionen gebaut:
als XF-Modelle: Der Bandführungskanal ist permanent geschlossen.
als Xp-Modelle: Der in Bodennähe verlaufende, als Bandführungszunge bezeichnete Teil des Bandführungskanals,
läßt sich motorisch zurückziehen.
Diese Version wird benötigt, wenn die Umreifungen zwischen den Brettern des Palettenbodens angelegt werden sollen.
Alle Maschinen entsprechen der Maschinenrichtlinie 2006/42/EG.
Je nach Art der Anwendung können weitere Standard-Module integriert werden:
Aggregatverfahrung
Das Aggregat fährt automatisch
an die Ladung heran. Die Ladung
braucht nicht zur Aggregateseite hin
ausgerichtet zu werden.
bandspannungsausgleich
Die Bandspannung wird um die
Ladung herum gleichmäßiger verteilt.
Die Haltekraft wird erhöht.
Abroller KA-4 tandem
Der doppelte Bandvorrat und die
platzsparende Anordnung der Rollen
nebeneinander bieten die eindeutigen
Vorteile für vollautomatische
Umreifungsmaschinen mit hohem
Durchsatz.

die XF / Xp 112 M-Serie
Umreifung vertikal - Umreifungsaggregat seitlich.
Funktion
Die Ladung wird in die gewünschte Umreifungsposition gefördert und der
Umreifungsvorgang automatisch ausgelöst.
Das Band wird in der Bandführung um die Ladung geführt und unter optimierter
Spannung, an der Ladung gespannt, verschweißt und abgeschnitten.
Der Ablauf wird, je nach Anzahl der Umreifungen pro Ladung, wiederholt.
XP 112 M / Anwendung: Papphülsen
XP 112 M / Anwendung: Spanplatten
haupt-Spezifikationen
Anpassbar an Förderhöhen von 150 bis 950 mm
Bandführungsrahmen nach dem Prinzip der Rastererweiterung,
passend für: Ladungsbreiten von 300 bis 2.000 mm
Ladungshöhen von 300 bis 3.000 mm
Aggregat-Verfahrbarkeit 500 mm
Vollständig elektrisch angetrieben. Keine Pneumatik erforderlich
Die Vorteile auf
einen Blick!
Kompakt, geringer Platzbedarf
Leichter Zugang zu allen
mechanischen Komponenten,
zur Erleichterung von Service
und Wartung
Schnell und wirtschaftlich
herzustellen
Optimale Bedienbarkeit durch
5,7" Touchpanel
Grundgestell
Verschließaggregat mit
Verfahreinrichtung
Bandführung, variable
Abroller mit Bandvorrat
Bandführungszunge
mit Antrieb

XPV 111 M / Anwendung: Bleibarren
die XF / Xp 111 M-Serie
Umreifung vertikal - Umreifungsaggregat oben.
Funktion
XF/XP 111 MVB:
Nur das Umreifungsaggregat wird auf Packstückoberkante abgesenkt. Der Höhenunterschied zwischen der höchsten
und der niedrigsten Ladung kann maximal 550 mm betragen.
XF/XP 111 MKB:
Nicht allein das Aggregat sondern der gesamte obere Bandführungsrahmen senkt sich auf die Palettenladung ab.
Selbst wenn die Palettenhöhe nur 210 mm beträgt, kann umreift werden.
haupt-Spezifikationen
Förderhöhen von 110 bis 1.000 mm
Bandführungsrahmen passend für Ladungsbreiten von 500 bis 2.100 mm
Ladungshöhen von 210 bis 2.200 mm
Vollständig elektrisch angetrieben. Keine Pneumatik erforderlich
Optional ist die Maschinen-
verfahrung XPV erhältlich.
Mit dieser Verfahrung können
verschiedene, frei definierbare
Umreifungspositionen angefahren
werden, ohne die Fördertechnik
ansteuern zu müssen.
Dies ist notwendig, z.B. in der
Bausstoffindustrie. Hier werden
häufig feste Takte des Fördersystems
vorgegeben.
Die Vorteile auf
einen Blick!
Aggregate- bzw. Rahmenver-
fahreinrichtung und Bandspan-
nungsausgleich sind Standard.
Die Umreifungsspannung an
der Ladung ist immer optimal.
Oberhalb des Packstücks bleibt
das Umreifungsaggregat
immer staub- und schmutz
geschützt und damit funk-
tionstüchtig.
Wenn die Palettenladungen
auf der Fördertechnik in etwa
mittig stehen, können auch
sehr unterschiedlich große
Ladungen (L x B) problemlos
umreift werden.
Antrieb der Maschinenverfahrung bei der XPV 111 MVB

XF 172 M / Anwendung: Gehwegplatten XF 172 M / Anwendung: Pflastersteine
die XF 172 M-Serie
Umreifung horizontal - Umreifungsaggregat seitlich.
Funktion
Die Ladung wird mittig in die Umreifungsposition gefördert und der Umreifungsvorgang automatisch ausgelöst.
Der Hubwagen mit Bandführung und Aggregat verfährt in die vorab eingestellte Umreifungsposition. (Teach-in)
Das Aggregat fährt an das Packstück und das Band wird in der Bandführung horizontal um die Ladung geführt und
unter optimierter Spannung, an der Ladung gespannt, verschweißt und
abgeschnitten.
Der Ablauf wird, je nach Anzahl der Umreifungen pro Ladung, wiederholt.
haupt-Spezifikationen
Förderhöhen: min. 300 mm
Bandführungsrahmen nach dem Prinzip der Rastererweiterung, im 200 mm
Abstand erweiterbar, passend für:
Ladungen (L x B) von 800 x 900 mm bis zu 1.400 x 1.400 mm
Maschinenhöhe: 3.700 mm
Durchlasshöhe: max. 2.320 mm
Packstückhöhe: min. 60 mm
Umreifungshöhe: min. 45 mm (345 mm inkl. Fördertechnik)
Vollständig elektrisch angetrieben. Keine Pneumatik erforderlich
Die Vorteile auf
einen Blick!
Die Aggregatverfahrung
(500 mm) und der Bandspan-
nungsausgleich gehören zur
Standardausrüstung. Die Span-
nung des Umreifungsbandes
an der Ladung ist dadurch
immer optimal.
Eine Bandhaltevorrichtung
dem Aggregat gegenüber
stellt sicher, dass das Band
auch bei größerem Abstand
zwischen Bandführung und
Ladung präzise an der Ladung
angebracht wird.
Mit der »Teach-in«-Software
der Steuerung läßt sich die
exakte Umreifungshöhe der
Bänder vorgeben.
XF 172 M, modularer Aufbau
Grundgestell
Verschließaggregat mit
Verfahreinrichtung
Bandführung, variable
Abroller mit Bandvorrat

Aggregat CFH-1, Antrieb
Aggregat CFh-1
Das Herz jeder Umreifungsanlage ist das Aggregat.
Es hängt entscheidend von seiner Leistung und seinen Spezifikationen ab, wie sicher ein Packstück auf den
Transportweg geht. Cyklop hat seine Aggregate unter anderem mit innovativer Intervallspann-Technologie ausgestattet.
Die Einzigartigkeit: Die Umreifungsbänder werden nicht mit einem Zug um die Ladung gezogen, sondern in fein abgestimmten
Intervallen. Diese innovative Technik garantiert eine stets optimale Haltekraft am kompletten Umfang des
Packstücks und nutzt die technischen Vorteile moderner Cyklop PET-Bänder vollständig aus – mit bis zu 5.500 Newton.
Die Vorteile auf
einen Blick!
Hohe Standzeit durch ein innova-
tives Nachschmiersystem.
Reibschweißverschluss – keine
Geruchsbelästigung, da keine
Dämpfe entstehen.
Kompakte Abmessungen.
Service- und wartungsfreundlich.
Innerhalb weniger Minuten ein-
fach auswechselbare Verschließer.
Einige Verschleißteile können im
eingebauten Zustand ersetzt
werden.
Mit zwei unterschiedlichen,
innovativen Cyklop Verschließern
erhältlich – optimal auf das
Packstück abgestimmt.
Cyklop Pfandmodell möglich.
haupt-Spezifikationen
Technische Daten: Bandeinschuss / Bandrückzug: 2,9 m/s
Bandspannung: bis zu 5.500 N (stufenlose Spannungseinstellung möglich, abhängig von
Bandbreite/-dicke)
Elektrik:
Betriebsspannung: 3/N/PE, 230 - 415 V, 50 - 60 Hz
Gesamtanschluss: 1,0 kW
Steuerspannung: 24 V DC
Umreifungsbänder verschließer
v 80 R v 94 Q-S3
Bandbreiten 9 - 16 mm 12 - 19 mm
Banddicken* 0,4 - 1,12 mm 0,58 - 1,12 mm
Bandqualität
* abhängig von Bandbreiten
PP und PET PP und PET

PET - Band im Abroller KA-4
Cyklop pEt-Umreifungsbänder
Festigkeit ist nicht alles. Auf die Haltekraft kommt es an.
Cyklop International ist einer der Pioniere der modernen PET-Bandtechnologie.
Bereits sehr früh erkannte das Unternehmen die enormen Vorteile von PET
gegenüber der Stahlbandumreifung und hat die Entwicklung von Anfang an
maßgeblich mitgestaltet. Heute zählt Cyklop zu den führenden Herstellern von
Polyester (PET)-Umreifungsbändern für die Transportgutsicherung, mit Fertigungsstätten
in Deutschland und an mehreren internationalen Standorten.
PET ist Stahlband vielfach überlegen.
Höhere Schockreserve und bessere Haltekraft (= mehr Transportgutsicherheit)
Weniger Verletzungsgefahr (= mehr Arbeitssicherheit)
PET - Umreifungsband
Geringes Gewicht, leichtes Handling (= weniger Arbeitskosten)
Weniger Transportkosten und Lagerfläche (= weniger Kosten)
Schonende Packstückbehandlung, wetterbeständig und korrosionsfrei (= weniger Reklamationen)
Beste Wirtschaftlichkeit
Cyklop PET-Bänder sind umweltfreundlich durch 100%ige Recyclefähigkeit.
Zwei bandqualitäten
Cyklop PET-Bänder gibt es in zwei unterschiedlichen Bandqualitäten und einer Vielzahl von praxisgerechten
Spezifikationen.
Cyklop Classic
hat eine Zugfestigkeit von 450 N/mm 2 .
Der Klassiker unter den Umreifungsbändern
eignet sich u. a. für das
Umreifen von Wellpappe, Getränkedosen
und scharfkantigen Packstücken.
Cyklop premium
hat eine Zugfestigkeit von 550 N/mm 2 .
Durch seinen geringeren Bandquerschnitt
lässt es sich noch besser
dehnen und erzielt so eine höhere
Haltekraft.
Cyklop Kunststoffbandabroller
KA-3 Jumbo, KA-4 und KA-4 Tandem.
Gewichtsneutraler Bandabzug
Großer Bandspeicher
Kontrollierte, knickfreie Aufnahme des zurückgezogenen Bandes
Abriebfreier Bandabzug
Ideal auf die Cyklop-Aggregattechnik abgestimmt
Abroller KA-3 Jumbo KA-4 (tandem)
Bandqualität PET PP / PET
Bandbreiten
Bandspule
9 - 19 mm 9,5 - 19 mm
Kerndurchmesser 406 mm 406 mm
Außendurchmesser 800 mm (max.) 600 mm
Breite 200 mm 150 mm
Anzahl der Bandschlaufen 8 7
Statische Speichermenge 21 m (max.) 12 m
Bandabzugskraft 7 - 8 N ca. 5 N
Cyklop Premium ist damit ideal für
schwerste Umreifungsaufgaben, bei
gleichzeitig hoher Wirtschaftlichkeit!
Kunststoffbandabroller KA-4
Kunststoffbandabroller KA-4 Tandem

Cyklop Wickler
Vollautomatische Stretchwickler mit Cyklop Power-Eco-Stretchsystem,
ermöglicht die optimale Folienvorreckung von 6 bis 300% Wickelt unterschiedliche
Palettenbreiten Präzise und reproduzierbar
Hoher Bedienkomfort Hohe Laufruhe Wartungsarm
Umreifungsband polystrap (pp)
Für die PP-Umreifungstechnik offeriert Cyklop komplette Lösungen in bedarfsgerechten
Spezifikationen in Bandbreiten von 5,0 mm bis 15,5 mm und
unterschiedlichen Bruchlasten von 500 N bis 4.000 N.
Schulung und Service in bestform
Die zentrale Service-Leitstelle in Köln ist mit Leuten vom Fach besetzt, die
oft schon am Telefon mit Beratung und Hinweisen helfen können. Bei der
Ersatzteilversorgung hat Cyklop eine Sofort-Lieferquote von 96%, die Reparaturverzögerungen
gar nicht erst aufkommen lässt. Alle Servicetechniker
werden im Cyklop eigenen Schulungszentrum ausgebildet, das auch für
die intensive Schulung der Anwender zur Verfügung steht. Ob es um die
Anlageninstallation beim Kunden geht, um die regelmäßige Wartung oder
die sofortige Reparatur im Störungsfall – wir sind mit Rat, Tat und Service für Sie vor Ort. In Deutschland verfügt Cyklop
über ein sehr dichtes Kundenservicenetz und garantiert kürzeste Reaktionszeiten im Störungsfall.
Für Systemkunden steht nach Absprache auch ein 'Rund-um-die-Uhr’-Service zur Verfügung.
CYKLOP GmbH
Industriestraße 133
Rodenkirchen
50996 Köln
Deutschland
Postfach 50 12 20
50972 Köln
Telefon: ++ 49 (0)2236 / 602-0
Fax: ++ 49 (0)2236 / 602-578 (Vertrieb)
Fax: ++ 49 (0)2236 / 602-228 (Vertrieb Ausland)
info@cyklop.de
www.cyklop.de
Technische Änderungen vorbehalten. © Cyklop GmbH, Köln, Schutzvermerk ISO 16016 beachten.
90001084/04.2011
