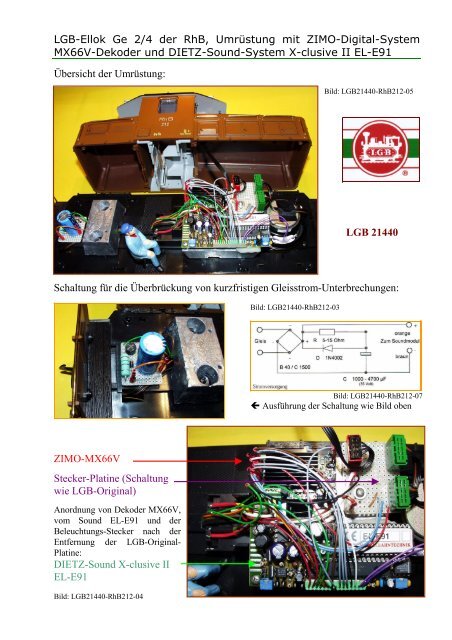

LGB-Ellok Ge 2/4 der RhB, Umrüstung mit ZIMO-Digital-System<br />
MX66V-Dekoder und DIETZ-Sound-System X-clusive II EL-E91<br />
Übersicht der Umrüstung:<br />
Bild: LGB21440-RhB212-05<br />
LGB 21440<br />
Schaltung für die Überbrückung von kurzfristigen Gleisstrom-Unterbrechungen:<br />
ZIMO-MX66V<br />
Stecker-Platine (Schaltung<br />
wie LGB-Original)<br />
Anordnung von Dekoder MX66V,<br />
vom Sound EL-E91 und der<br />
Beleuchtungs-Stecker nach der<br />
Entfernung der LGB-Original-<br />
Platine:<br />
DIETZ-Sound X-clusive II<br />
EL-E91<br />
Bild: LGB21440-RhB212-04<br />
Bild: LGB21440-RhB212-03<br />
Bild: LGB21440-RhB212-07<br />
Ausführung der Schaltung wie Bild oben
Anschlüsse an LGB-Motorblock-Stecker:<br />
Weiss + Grün = Gleisstrom 2 (G2)<br />
Braun + Grün = Gleisstrom 1 (G1)<br />
Farbe vor + Dekoder-Anschlüsse<br />
Farbe nach + Sound-Anschlüsse<br />
MX2-Fahrpult Funktionstasten für die Sound-Funktionen:<br />
Taste 1 Licht, Ein / Aus<br />
Taste 2 Standgeräusch, Ein / Aus<br />
Bild: LGB21440-RhB212-06<br />
Taste 3 Bei stehender Lok Langer Druck: Deutsche Ansage, Momenttaster<br />
Kurzer Druck: Schaffnerpfiff, Momenttaster<br />
Bei fahrender Lok Bremsquietschen, Momenttaster<br />
Taste 4 Deutscher Lok-Pfiff, Momenttaster<br />
Taste 5 RhB Lok-Pfiff, Momenttaster<br />
Taste 6 Lüftungsgebläse, Momenttaster<br />
Taste 7 Führerstand-Beleuchtung, Ein / Aus<br />
Taste 8 USA-Ansage, Momenttaster<br />
Gelb + Rot = Motorstrom 2 (M2)<br />
Grün + Rot = Motorstrom 1 (M1)
