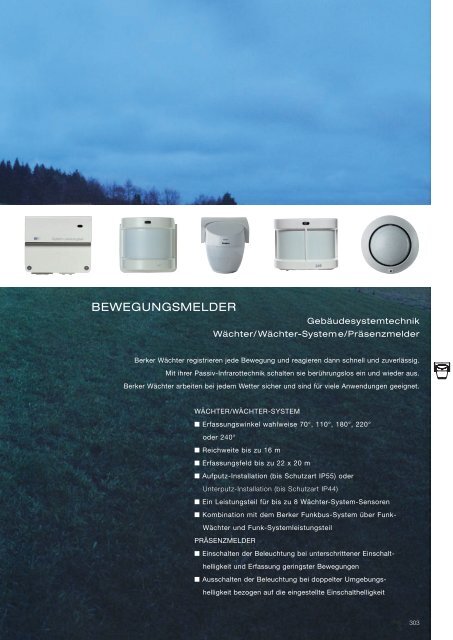

eWeGUnGsmelder<br />
WÄCHTER/WÄCHTER-SySTEM<br />
■ Erfassungswinkel wahlweise 70°, 110°, 180°, 220°<br />
oder 240°<br />
■ Reichweite bis zu 16 m<br />
■ Erfassungsfeld bis zu 22 x 20 m<br />
■ Aufputz-Installation (bis Schutzart IP55) oder<br />
Unterputz-Installation (bis Schutzart IP44)<br />
■ Ein Leistungsteil für bis zu 8 Wächter-System-Sensoren<br />
■ Kombination mit dem Berker Funkbus-System über Funk-<br />
Wächter und Funk-Systemleistungsteil<br />
PRÄSENZMELDER<br />
■ Einschalten der Beleuchtung bei unterschrittener Einschalt-<br />
helligkeit und Erfassung geringster Bewegungen<br />
Gebäudesystemtechnik<br />
Wächter/Wächter-systeme/präsenzmelder<br />
Berker Wächter registrieren jede Bewegung und reagieren dann schnell und zuverlässig.<br />
Mit ihrer Passiv-Infrarottechnik schalten sie berührungslos ein und wieder aus.<br />
Berker Wächter arbeiten bei jedem Wetter sicher und sind für viele Anwendungen geeignet.<br />
■ Ausschalten der Beleuchtung bei doppelter Umgebungs-<br />
helligkeit bezogen auf die eingestellte Einschalthelligkeit<br />
303
304<br />
WÄCHTER AUCH IN DEN DESIGNS DER UNTERPUTZ-<br />
FLÄCHEN- UND STANDARDPROGRAMME<br />
Weitere Wächter, die in Verbindung mit Unterputz-Einsätzen installiert werden, sind auch in einigen Designlinien<br />
erhältlich. Nachfolgend sind jeweils exemplarisch komplett zusammengebaute Produkte abgebildet.<br />
MODUL 2<br />
berker S.1<br />
berker b.1<br />
berker b.3<br />
berker b.7 gLAS<br />
Modul 2 ab Seite 60<br />
Berker S.1 ab Seite 92<br />
Berker B.1 ab Seite 98<br />
Berker B.3 ab Seite 102<br />
Berker B.7 Glas ab Seite 106<br />
berker Q.1<br />
berker k.1<br />
berker k.5<br />
berker ArSYS<br />
Berker Q.1 ab Seite 146<br />
Berker K.1 ab Seite 180<br />
Berker K.5 ab Seite 184<br />
Berker Arsys ab Seite 262
WächTER<br />
ab S. T21<br />
Wächter 70<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
polarweiß 0143 09 60,20 1 04<br />
anthrazit 0143 05 60,20 1 04<br />
230 V~, 50/60 Hz<br />
230 V Glüh- und Halogenlampen 1000 W;<br />
elektronische Trafos 750 W;<br />
konventionelle Trafos 750 VA;<br />
Leuchtstofflampen in Duo-Schaltung 1000 VA;<br />
Leuchtstofflampen unkompensiert 500 VA;<br />
Leuchtstofflampen parallelkompensiert 400 VA;<br />
empfohlene Montagehöhe ca. 2,4 m;<br />
Reichweite ca. 8 m;<br />
Reichweite in 3 Stufen einstellbar 4, 6 oder 8 m;<br />
Erfassungsfeld rechteckig ca. 8 x 11 m;<br />
Erfassungswinkel 70 °;<br />
Erfassungsebenen 3;<br />
Sektoren 42;<br />
Schaltsegmente 168;<br />
Ansprechhelligkeit einstellbar ca. 3 - 80 / unendl. Lux;<br />
Nachlaufzeit einstellbar ca. 10 Sek.- 5 Min. ;<br />
Abmessungen (B x H x T) 62 x 120 x 42 mm<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Um Fehlschaltungen bei Zugluft zu vermeiden<br />
müssen die beiliegenden Dichtungen unter den<br />
Befestigungsschrauben verwendet werden.<br />
Neutralleiter erforderlich!<br />
Schaltet bei unterschrittener Ansprechhelligkeit und<br />
Personenbewegung für die Dauer der Nachlaufzeit<br />
Ein.<br />
8 G J L M R<br />
IP55<br />
speziell für frontale Annäherung<br />
für Wandmontage<br />
mit Abdeckblenden zur Begrenzung des<br />
Erfassungsfeldes<br />
mit Leitungseinführung oben und unten<br />
mit Steckklemmen<br />
ab S. T21<br />
Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten<br />
automatik Wächter plus 110<br />
BEWEGUNGSMELDER<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
103,33<br />
0102 09 §00§<br />
1<br />
04 polarweiß 0102 09 103,33 1 04<br />
230 V~, 50 Hz<br />
230 V Glühlampen 2300 W;<br />
230 V Halogenlampen 1000 W;<br />
elektronische Trafos 1200 W;<br />
konventionelle Trafos 1200 VA;<br />
Leuchtstofflampen in Duo-Schaltung 2300 VA;<br />
Leuchtstofflampen unkompensiert 1200 VA;<br />
Leuchtstofflampen parallelkompensiert 920 VA;<br />
empfohlene Montagehöhe ca. 2,5 m;<br />
Reichweite ca. 16 m;<br />
Erfassungsfeldbreite max. 25 m;<br />
Erfassungswinkel 110 °;<br />
Erfassungsebenen 3;<br />
Sektoren 18;<br />
Schaltsegmente 72;<br />
Ansprechhelligkeit einstellbar ca. 5 - 300 /<br />
unendl. Lux;<br />
Nachlaufzeit einstellbar ca. 12 Sek.- 12 Min. ;<br />
Betriebstemperatur -35 - 50 °C;<br />
Abmessungen (B x H x T) 90 x 125 x 134 mm<br />
Mit mikroprozessorgesteuerter Elektronik.<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Neutralleiter erforderlich!<br />
Schaltet bei unterschrittener Ansprechhelligkeit und<br />
Personenbewegung für die Dauer der Nachlaufzeit<br />
Ein.<br />
8 G J L M R<br />
IP54<br />
µ-Prozessor gesteuerte Arbeitsweise<br />
digitale Erfassungssignalauswertung<br />
für Wandmontage<br />
drehbar und vertikal schwenkbar<br />
mit Abdeckblenden zur Begrenzung des<br />
Erfassungsfeldes<br />
mit 2 Leitungseinführungen unten<br />
mit Befestigungsmaterial<br />
mit Schraubklemmen<br />
305
Berker control<br />
ab S. T21<br />
Berker control<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
polarweiß 0190 128,84 1 04<br />
230 V~, 50/60 Hz<br />
230 V Glüh- und Halogenlampen 2300 W;<br />
elektronische Trafos 1200 W;<br />
konventionelle Trafos 1200 VA;<br />
Leuchtstofflampen in Duo-Schaltung 2300 VA;<br />
Leuchtstofflampen unkompensiert 1200 VA;<br />
Leuchtstofflampen parallelkompensiert 920 VA;<br />
empfohlene Montagehöhe ca. 2,4 m;<br />
Reichweite ca. 16 m;<br />
Erfassungsfeld halbovalförmig ca. 22 x 20 m;<br />
Erfassungswinkel 220 °;<br />
Erfassungsebenen 4;<br />
Sektoren 145;<br />
Schaltsegmente 580;<br />
Ansprechhelligkeit einstellbar ca. 1 - 1000 /<br />
unendl. Lux;<br />
Nachlaufzeit einstellbar ca. 2 Sek.- 30 Min. ;<br />
Limitabschaltung nach max. 90 Min.;<br />
Kurzzeitbetrieb 0,5 Sek.;<br />
Immunitätszeit einstellbar 1 Sek.- 10 Min.;<br />
Ansprechempfindlichkeit einstellbar ca. 20 - 100 %;<br />
Betriebstemperatur -20 - +55 °C;<br />
Abmessungen (B x H x T) 109 x 112 x 139 mm<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Neutralleiter erforderlich!<br />
Schaltet bei unterschrittener Ansprechhelligkeit und<br />
Personenbewegung für die Dauer der Nachlaufzeit<br />
Ein.<br />
8 G J L M R<br />
IP55<br />
µ-Prozessor gesteuerte Arbeitsweise<br />
digitale Erfassungssignalauswertung<br />
digitale Störsignalunterdrückung<br />
mit Unterkriechschutz<br />
mit witterungsunabhängiger Reichweitenkonstanz<br />
blendsicher z.B. gegen Taschenlampe<br />
mit LED-Erfassungs- und Betriebsartenanzeige<br />
mit Kommunikation zwischen Einzelgeräten bei<br />
Parallelschaltung (Wächtersystem-Bildung)<br />
für Wand- und Deckenmontage<br />
Leitungseinführung von allen Seiten möglich<br />
vertikal schwenkbar und horizontal drehbar<br />
mit Abdeckelementen zur Begrenzung des<br />
Erfassungsfeldes<br />
mit 4 Betriebsarten Wächterbetrieb/4 Std. Ein/<br />
4 Std. Aus/Testbetrieb<br />
Betriebsartwechsel durch Taster (Öffner) in<br />
Zuleitung<br />
Kurzzeitbetrieb mit Immunitätszeiteinstellung<br />
(z.B. für Klingel)<br />
mit Limitabschaltung<br />
mit Befestigungsmaterial<br />
mit Steckklemmen<br />
BEWEGUNGSMELDER<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
deckenwächter<br />
Blc deckenwächter 360<br />
polarweiß 1701 11 94,66 1 04<br />
Montagehöhe ca. 3 m;<br />
Quergehreichweite ca. 10 m;<br />
Draufzugehreichweite ca. 6 m;<br />
Erfassungswinkel 360 °;<br />
Erfassungsebenen 5;<br />
Sektoren 78;<br />
Schaltsegmente 312;<br />
Ansprechhelligkeit einstellbar ca. 2 - 80 / unendl. Lux;<br />
Nachlaufzeit einstellbar ca. 10 Sek.- 30 Min. ;<br />
Kurzzeitbetrieb 1 Sek.;<br />
Immunitätszeit ca. 2,5 Sek.;<br />
Nebenstellenanzahl max. 10 (5 bei Best.-Nr. 2902);<br />
Betriebstemperatur 5 - 35 °C;<br />
Abmessungen (Durchmesser x Aufbauhöhe)<br />
103 x 42 mm<br />
Schaltet bei unterschrittener Ansprechhelligkeit<br />
und Personenbewegung für die Dauer der Wächter<br />
Nachlaufzeit Ein.<br />
In Verbindung mit einem BLC Relais-Schalteinsatz<br />
HLK wird zusätzlich unabhängig von der<br />
Ansprechhelligkeit der HLK-Kanal für die Dauer<br />
seiner Nachlaufzeit eingeschaltet.<br />
Für Blc universal-Tastdimmer Best.-Nr. 2902<br />
Für Blc Taststeuereinheit 1-10 V Best.-Nr. 2903<br />
Für Blc Tastdimmer NV Best.-Nr. 2904<br />
Für Blc Triac-Schalteinsatz NV Best.-Nr. 2905<br />
Für Blc Relais-Schalteinsatz Best.-Nr. 2906<br />
Für Blc Relais-Schalteinsatz mit potenzialfreiem<br />
kontakt Best.-Nr. 2906 10<br />
Für Blc Wächter-Nebenstelle Best.-Nr. 2908<br />
Für Blc Relais-Schalteinsatz hlk Best.-Nr. 2912<br />
Für Blc Tronic-Schalteinsatz Best.-Nr. 2916<br />
Für Blc Treppenlicht-impulseinsatz<br />
Best.-Nr. 2934 10<br />
µ-Prozessor gesteuerte Arbeitsweise<br />
(Erfassungssignalauswertung und Störsignal-<br />
Unterdrückung)<br />
Erfassungsfelderweiterung mit BLC Wächter<br />
Nebenstelle<br />
Kurzzeitbetrieb mit Immunitätszeit (z.B. für Klingel)<br />
mit roter Erfassungs-LED (bei unterschrittener<br />
Ansprechhelligkeit)<br />
an BLC- oder Taster (Schließer)-Nebenstellen kann<br />
nachtriggernd eingeschaltet werden<br />
auf BLC Dimmeinsätzen Speichern der<br />
Einschalthelligkeit und zeitweiliges Dimmen über<br />
BLC Nebenstelle<br />
mit Abdimmfunktion (Soft-Aus) bei Verwendung<br />
von BLC Dimmeinsätzen<br />
für Deckenmontage in 60er Up- oder<br />
Hohlwanddose<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
für BLC Universal-Tastdimmer und BLC<br />
Tastdimmer NV<br />
für BLC Taststeuereinheit 1-10 V<br />
für BLC Triac- und Tronic-Schalteinsatz<br />
für BLC Relais-Schalteinsatz, -Schalteinsatz mit<br />
potenzialfreiem Kontakt und -HLK<br />
für BLC Wächter-Nebenstelle und BLC<br />
Treppenlicht-Impulseinsatz<br />
306 Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten
FuNk-WächTER<br />
ab S. T47<br />
Funk-Wächter 180<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
polarweiß 0174 01 09 171,38 1 04<br />
9 V=<br />
Lebensdauer alkalische Batterie ca. 3 Jahre;<br />
Funk-Kanäle 1;<br />
Funk-Sendefrequenz 433,42 MHz;<br />
Funk-Sendeleistung < 10 mW;<br />
Funk-Sendereichweite (Freifeld) max. 100 m;<br />
empfohlene Montagehöhe ca. 2,4 m;<br />
Reichweite ca. 16 m;<br />
Erfassungsfeld halbkreisförmig ca. 16 x 32 m;<br />
Erfassungswinkel 180 °;<br />
Erfassungsebenen 3;<br />
Sektoren 36;<br />
Schaltsegmente 144;<br />
Ansprechhelligkeit Sensor < 80 Lux;<br />
Nachtriggerung Sensor < 200 Lux;<br />
Ansprechempfindlichkeit einstellbar ca. 20 - 100 %;<br />
Betriebstemperatur -25 - +55 °C;<br />
Abmessungen (B x H x T) 80 x 75 x 115 mm<br />
Die benötigte Alkaline 9 V Block-Batterie (6LR61) ist<br />
nicht im Lieferumfang enthalten.<br />
Gibt bei unterschrittener Ansprechhelligkeit und<br />
Personenbewegung ein Funk-Signal an das<br />
Funk-Wächterleistungsteil oder andere Funkbus-<br />
Empfänger.<br />
lithium Block-Batterie siehe Funkbus / Zubehör<br />
Best.-Nr. 9209<br />
IP55<br />
netzunabhängig<br />
jeder Kanal kann beliebig vielen Funk-Empfängern<br />
zugeordnet werden<br />
mit LED-Erfassungs- und Batteriestatusanzeige<br />
für Wandmontage<br />
drehbar und vertikal schwenkbar<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
mit Befestigungsmaterial<br />
ab S. T47<br />
Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten<br />
BEWEGUNGSMELDER<br />
Funk-Wächterleistungsteil ap<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
polarweiß 0175 09 143,64 1 04<br />
230 V~, 50/60 Hz<br />
230 V Glüh- und Halogenlampen 2300 W;<br />
elektronische Trafos 1500 W;<br />
konventionelle Trafos 1000 VA;<br />
Leuchtstofflampen in Duo-Schaltung 2300 VA;<br />
Leuchtstofflampen unkompensiert 1200 VA;<br />
Leuchtstofflampen parallelkompensiert 920 VA;<br />
Ansprechhelligkeit ca. 3 - 80 Lux ;<br />
Nachlaufzeit einstellbar ca. 10 Sek.- 15 Min. ;<br />
Schaltkanäle 1;<br />
Funk-Empfangsfrequenz 433,42 MHz;<br />
einlernbare Funksender 30;<br />
Betriebstemperatur -25 - +55 °C;<br />
Abmessungen (B x H x T) 110 x 94 x 38 mm<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Neutralleiter erforderlich!<br />
Schaltet bei Empfang eines erlernten<br />
Funk-Telegramms von z.B. Funk-Wächtern<br />
bei unterschrittener Ansprechhelligkeit und<br />
Personenbewegung Ein.<br />
8 G J L M R<br />
IP55<br />
mit LED-Erfassungs- und Betriebsartenanzeige<br />
mit 3 Betriebsarten: Wächterbetrieb/2 Std. Ein/<br />
2 Std. Aus<br />
Betriebsartwechsel durch Taster (Öffner) in<br />
Zuleitung oder Funk-Wand- oder -Handsender<br />
mit 2 Leitungseinführungen unten<br />
mit Befestigungsmaterial<br />
mit Schraubklemmen<br />
307
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
PRäSENZMEldER<br />
Präsenzmelder aufputz<br />
Präsenzmelder aufputz<br />
polarweiß 1701 08 124,04 1 04<br />
ab S. T18<br />
230 V~, 50/60 Hz<br />
230 V Glüh- und Halogenlampen 1000 W;<br />
elektronische Trafos 750 W;<br />
konventionelle Trafos 750 VA;<br />
Leuchtstofflampen -;<br />
Duo-Schaltung KVG 1000 W;<br />
unkompensiert 500 VA;<br />
parallelkompensiert 400 VA;<br />
Schaltstrom (ohmsch) max. 10 A;<br />
Einschaltstrom < 4 Sek. max. 35 A je Min.;<br />
empfohlene Montagehöhe ca. 2,5 m;<br />
Erfassungsfeld auf Fußboden ca. Durchmesser 8 m;<br />
Erfassungsfeld in Schreibtischhöhe ca. Durchmesser<br />
5 m;<br />
Erfassungswinkel 360 °;<br />
Erfassungsebenen 6;<br />
Sektoren 80;<br />
Schaltsegmente 320;<br />
Ansprechhelligkeit einstellbar ca. 10 - 1000 Lux;<br />
Nachlaufzeit Wächter einstellbar ca. 10 Sek.- 10<br />
Min.;<br />
Nachlaufzeit Präsenzmelder einstellbar<br />
ca. 10 - 30 Min.;<br />
Betriebstemperatur 5 - 35 °C;<br />
Abmessungen (Durchmesser x Aufbauhöhe)<br />
103 x 57,5 mm<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Der Präsenzmelder dient zur Energieeinsparung<br />
durch Abschaltung von Beleuchtung,<br />
bei Abwesenheit und ausreichend hoher<br />
Umgebungshelligkeit.<br />
Einsatzbereiche z.B. in Bürogebäuden, Schulen,<br />
Hotels und Altenheimen.<br />
Energieeinsparung durch anwesenheits- und helligkeitsabhängiges<br />
Ein- und Aus-Schalten von Licht<br />
mit Kommunikation zwischen Einzelgeräten bei<br />
Parallelschaltung (Wächtersystem-Bildung)<br />
an Taster (Schließer)-Nebenstellen kann nachtriggernd<br />
ein- und ausgeschaltet werden<br />
mit roter Diagnose- und Einstellhilfe-LED<br />
für Deckenmontage (auch auf 60er Einbaudose)<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
mit Befestigungsmaterial<br />
mit Steckklemmen<br />
Blc Präsenzmelder<br />
ab S. T16<br />
aufputz-gehäuse<br />
BEWEGUNGSMELDER<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
Blc Präsenzmelder mit konstantlichtregelung<br />
102,29<br />
1701 10 §00§<br />
1 polarweiß 1701 10 102,29 1 04<br />
empfohlene Montagehöhe ca. 2,5 m;<br />
Erfassungsfeld auf Fußboden ca. Durchmesser 8 m;<br />
Erfassungsfeld in Schreibtischhöhe ca. Durchmesser<br />
5 m;<br />
Erfassungswinkel 360 °;<br />
Erfassungsebenen 6;<br />
Sektoren 80;<br />
Schaltsegmente 320;<br />
Ansprechhelligkeit einstellbar ca. 10 - 1000 Lux;<br />
Nachlaufzeit Wächter einstellbar<br />
ca. 10 Sek.- 10 Min.;<br />
Nachlaufzeit Präsenzmelder einstellbar<br />
ca. 10 - 30 Min.;<br />
Nebenstellenanzahl max. 10 (5 bei Best.-Nr. 2902);<br />
Betriebstemperatur 5 - 35 °C;<br />
Abmessungen (Durchmesser x Aufbauhöhe)<br />
103 x 42 mm<br />
Der Präsenzmelder mit Konstantlichtregelung dient<br />
zur Energieeinsparung durch Dimmen/Abschaltung<br />
von Beleuchtung, bei Abwesenheit und ausreichend<br />
hoher Umgebungshelligkeit. Darüber hinaus erlaubt<br />
er das anwesenheitsabhängige Ansteuern von<br />
Heizungssystemen und Lüftern in Verbindung mit<br />
dem BLC Relais-Schalteinsatz HLK.<br />
Einsatzbereiche z.B. in Bürogebäuden, Schulen,<br />
Hotels und Altenheimen.<br />
Für Blc universal-Tastdimmer Best.-Nr. 2902<br />
Für Blc Taststeuereinheit 1-10 V Best.-Nr. 2903<br />
Für Blc Tastdimmer NV Best.-Nr. 2904<br />
Für Blc Triac-Schalteinsatz NV Best.-Nr. 2905<br />
Für Blc Relais-Schalteinsatz Best.-Nr. 2906<br />
Für Blc Relais-Schalteinsatz mit potenzialfreiem<br />
kontakt Best.-Nr. 2906 10<br />
Für Blc Wächter-Nebenstelle Best.-Nr. 2908<br />
Für Blc Relais-Schalteinsatz hlk Best.-Nr. 2912<br />
Für Blc Tronic-Schalteinsatz Best.-Nr. 2916<br />
Für Blc Treppenlicht-impulseinsatz<br />
Best.-Nr. 2934 10<br />
Energieeinsparung durch anwesenheits- und<br />
helligkeitsgesteuerte Lichtregelung<br />
mit Dia-Vortragsfunktion<br />
Erfassungsfelderweiterung mit BLC Wächter<br />
Nebenstelle<br />
an BLC- oder Taster (Schließer)-Nebenstellen kann<br />
nachtriggernd ein- und ausgeschaltet werden<br />
an BLC-Nebenstellen kann zusätzlich der<br />
Helligkeitssollwert temporär verändert werden<br />
mit roter Diagnose- und Einstellhilfe-LED<br />
mit Abdimmfunktion (Soft-Aus) bei Verwendung<br />
von BLC Dimmeinsätzen<br />
für Deckenmontage in 60er Up- oder<br />
Hohlwanddose<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
aufputz-gehäuse für Blc und kNX/EiB<br />
Präsenzmelder<br />
polarweiß 1076 09 10,38 1 04<br />
Abmessungen (Durchmesser x H) 103 x 45 mm<br />
zu Best.-Nr. 1701 10, 1701 11, 7526 20 01, 7526 40 01<br />
Leitungseinführung von allen Seiten möglich<br />
308 Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
Funk-Präsenzmelder<br />
Funk-Präsenzmelder ap<br />
polarweiß 0182 09 150,54 1 04<br />
ab S. T47<br />
6 V~<br />
Batterie-Lebensdauer ca. 3 Jahre;<br />
Funk-Kanäle 1;<br />
Funk-Sendefrequenz 433,42 MHz;<br />
Funk-Sendeleistung < 10 mW;<br />
Funk-Sendereichweite (Freifeld) max. 100 m;<br />
empfohlene Deckenhöhe ca. 2,5 m;<br />
Erfassungsfeld auf Fußboden ca. Durchmesser 8 m;<br />
Erfassungsfeld in Schreibtischhöhe ca. Durchmesser<br />
5 m;<br />
Erfassungswinkel 360 °;<br />
Erfassungsebenen 6;<br />
Sektoren 80;<br />
Schaltsegmente 320;<br />
Ansprechempfindlichkeit einstellbar ca. 20 - 100 %;<br />
Ansprechhelligkeit einstellbar ca. 10 - 2000 Lux;<br />
Nachlaufzeit einstellbar ca. 2 - 60 Min. ;<br />
Betriebstemperatur 0 - 45 °C;<br />
Abmessungen (Durchmesser x Aufbauhöhe)<br />
103 x 42 mm<br />
Die benötigten Batterien 4 x Micro, Alkaline (LR03)<br />
sind nicht im Lieferumfang enthalten.<br />
Nur geeignet für Aktoren mit Aufdruck Releasestand<br />
„R2“ oder höher.<br />
netzunabhängig<br />
zur Ansteuerung von max. 1 Funk-Empfänger<br />
Energieeinsparung durch anwesenheits- und<br />
helligkeitsgesteuerte Lichtregelung<br />
Konstantlichtregelung in Verbindung mit<br />
Dimmaktoren bzw. Steuereinheiten möglich<br />
mit Abdeckblenden zur Begrenzung des<br />
Erfassungsfeldes<br />
mit Befestigungsmaterial<br />
Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten<br />
BEWEGUNGSMELDER<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
kNX/EiB-Präsenzmelder<br />
Präsenzmelder Standard<br />
polarweiß 7526 20 01 132,04 1 08<br />
empfohlene Deckenhöhe ca. 2,5 m;<br />
Erfassungsfeld auf Fußboden ca. Durchmesser 8 m;<br />
Erfassungsfeld in Schreibtischhöhe ca. Durchmesser<br />
5 m;<br />
Erfassungswinkel 360 °;<br />
Erfassungsebenen 6;<br />
Sektoren 80;<br />
Schaltsegmente 320;<br />
Betriebstemperatur -5 - +45 °C;<br />
Abmessungen (Durchmesser x Aufbauhöhe)<br />
103 x 42 mm<br />
Bei Erfassung einer Personenbewegung<br />
wird ein durch die Parametrierung definiertes<br />
Datentelegramm gesendet.<br />
Für Busankoppler up Best.-Nr. 7504 00 01<br />
Energieeinsparung durch anwesenheits- und helligkeitsabhängiges<br />
Schalten von Licht, Heizung etc.<br />
mit 2 voneinander unabhängig zu parametrierenden<br />
Ausgangskanälen<br />
mit 2 Betriebsarten Präsenzmelder oder<br />
Deckenwächter<br />
mit Teach-Objekt für die Ansprechhelligkeit<br />
mit Potenziometern zur Feineinstellung der<br />
Ansprechhelligkeit, -empfindlichkeit und<br />
Nachlaufzeit<br />
nur als Einzelgerät einsetzbar<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
Präsenzmelder komfort<br />
155,89<br />
7526 40 01 §00§<br />
1 polarweiß 7526 40 01 155,89 1 08<br />
empfohlene Deckenhöhe ca. 2,5 m;<br />
Erfassungsfeld auf Fußboden ca. Durchmesser 8 m;<br />
Erfassungsfeld in Schreibtischhöhe ca. Durchmesser<br />
5 m;<br />
Erfassungswinkel 360 °;<br />
Erfassungsebenen 6;<br />
Sektoren 80;<br />
Schaltsegmente 320;<br />
Betriebstemperatur -5 - +45 °C;<br />
Abmessungen (Durchmesser x Aufbauhöhe)<br />
103 x 42 mm<br />
Bei Erfassung einer Personenbewegung<br />
wird ein durch die Parametrierung definiertes<br />
Datentelegramm gesendet.<br />
Für Busankoppler up Best.-Nr. 7504 00 01<br />
Energieeinsparung durch anwesenheits- und helligkeitsabhängiges<br />
Schalten von Licht, Heizung etc.<br />
mit 4 voneinander unabhängig zu parametrierenden<br />
Ausgangskanälen, max. 2 pro Betriebsart<br />
mit 3 Betriebsarten Präsenzmelder, Deckenwächter<br />
und Meldebetrieb<br />
mit Teach-Objekt für die Ansprechhelligkeit<br />
mit Potenziometern zur Feineinstellung der<br />
Ansprechhelligkeit, -empfindlichkeit und<br />
Nachlaufzeit<br />
als Einzelgerät, Haupt- oder Nebenstelle einsetzbar<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
309
WächTERSySTEM<br />
ab S. T22<br />
ab S. T22<br />
Wächter-Systemsensor 180<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
79,24<br />
0151 09 §00§<br />
1<br />
04 polarweiß 0151 09 79,24 1 04<br />
15 V=<br />
Erfassungsfeld halbkreisförmig ca. 16 x 32 m;<br />
empfohlene Montagehöhe ca. 2,4 m;<br />
Reichweite ca. 16 m;<br />
Erfassungswinkel 180 °;<br />
Erfassungsebenen 3;<br />
Sektoren 36;<br />
Schaltsegmente 144;<br />
Betriebstemperatur -25 - +55 °C;<br />
Abmessungen (B x H x T) 80 x 68 x 92 mm<br />
Gibt Signal bei Personenbewegung an das Wächter-<br />
Systemleistungsteil.<br />
Nur zu verwenden in Verbindung mit Wächter-<br />
Systemleistungsteil Best.-Nr. 0150 29, 0155, 0159<br />
IP55<br />
mit LED-Erfassungsanzeige<br />
für Wandmontage<br />
drehbar und vertikal schwenkbar<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
Wächter-Systemsensor-Leitung z.B. JY-ST-Y<br />
2x2x0,8 mm<br />
mit 2 Leitungseinführungen oben<br />
mit Befestigungsmaterial<br />
mit Schraubklemmen<br />
Wächter-Systemsensor 240<br />
90,76<br />
0152 09 §00§<br />
1<br />
04 polarweiß 0152 09 90,76 1 04<br />
15 V=<br />
Erfassungsfeld rechteckig ca. 22 x 20 m;<br />
empfohlene Montagehöhe ca. 2,4 m;<br />
Reichweite ca. 16 m;<br />
Erfassungswinkel 240 °;<br />
Erfassungsebenen 4;<br />
Sektoren 42;<br />
Schaltsegmente 168;<br />
Ansprechempfindlichkeit einstellbar ca. 20 - 100 %;<br />
Betriebstemperatur -25 - +55 °C;<br />
Abmessungen (B x H x T) 80 x 68 x 117 mm<br />
Gibt Signal bei Personenbewegung an das Wächter-<br />
Systemleistungsteil.<br />
Nur zu verwenden in Verbindung mit Wächter-<br />
Systemleistungsteil Best.-Nr. 0150 29, 0155, 0159<br />
IP55<br />
mit Unterkriechschutz<br />
mit LED-Erfassungsanzeige<br />
für Wandmontage<br />
drehbar und vertikal schwenkbar<br />
mit Aufsteckblende zur Begrenzung des<br />
Erfassungsfeldes<br />
mit Abdeckblende für Unterkriechschutz<br />
Wächter-Systemsensor-Leitung z.B. JY-ST-Y<br />
2x2x0,8 mm<br />
mit 2 Leitungseinführungen oben<br />
mit Befestigungsmaterial<br />
mit Schraubklemmen<br />
Wächter-Systemleistungsteile<br />
ab S. T22<br />
BEWEGUNGSMELDER<br />
Wächter-Systemleistungsteil ap<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
polarweiß 0150 29 98,07 1 04<br />
230 V~, 50 Hz<br />
230 V Glüh- und Halogenlampen 2300 W;<br />
elektronische Trafos 1200 W;<br />
konventionelle Trafos 1200 VA;<br />
Leuchtstofflampen in Duo-Schaltung 2300 VA;<br />
Leuchtstofflampen unkompensiert 1200 VA;<br />
Leuchtstofflampen parallelkompensiert 920 VA;<br />
Ansprechhelligkeit einstellbar ca. 3 - 80 / unendl. Lux;<br />
Nachlaufzeit einstellbar ca. 4 Sek.- 15 Min. ;<br />
Limitabschaltung nach max. 90 Min.;<br />
Betriebstemperatur -25 - +55 °C;<br />
Abmessungen (B x H x T) 110 x 94 x 38 mm<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Neutralleiter erforderlich!<br />
Schaltet bei unterschrittener Ansprechhelligkeit<br />
und Personenbewegung vor den Wächter-<br />
Systemsensoren und Wächter 180 Systemaufsätzen<br />
für die Dauer der Nachlaufzeit Ein.<br />
Für Wächter-Systemsensor 180 Best.-Nr. 0151 09<br />
Für Wächter-Systemsensor 240 Best.-Nr. 0152 09<br />
Für Wächter-Systemeinsatz Best.-Nr. 2939<br />
8 G J L M R<br />
für den Anschluss von Wächter-Systemsensoren<br />
und Wächter-Systemeinsätzen: max. 8 Stück<br />
mit grüner Kontroll-LED<br />
mit Limitabschaltung<br />
mit 2 Leitungseinführungen unten<br />
mit Befestigungsmaterial<br />
mit Schraubklemmen<br />
310 Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten<br />
IP55
ab S. T22<br />
8 G J L R<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
Wächter-Systemleistungsteil REg 1 kanal<br />
lichtgrau 0155 98,07 1 04<br />
230 V~, 50 Hz<br />
230 V Glüh- und Halogenlampen 2300 W;<br />
elektronische Trafos 1200 W;<br />
konventionelle Trafos 1200 VA;<br />
Leuchtstofflampen in Duo-Schaltung 2300 VA;<br />
Leuchtstofflampen unkompensiert 1200 VA;<br />
Leuchtstofflampen parallelkompensiert 920 VA;<br />
Ansprechhelligkeit einstellbar ca. 3 - 80 / unendl. Lux;<br />
Nachlaufzeit einstellbar ca. 4 Sek.- 15 Min. ;<br />
Limitabschaltung nach max. 90 Min.;<br />
Betriebstemperatur -25 - +55 °C;<br />
REG 4 TE<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Neutralleiter erforderlich!<br />
Schaltet bei unterschrittener Ansprechhelligkeit<br />
und Personenbewegung vor den Wächter-<br />
Systemsensoren und Wächter 180 Systemaufsätzen<br />
für die Dauer der Nachlaufzeit Ein.<br />
Für Wächter-Systemsensor 180 Best.-Nr. 0151 09<br />
Für Wächter-Systemsensor 240 Best.-Nr. 0152 09<br />
Für Wächter-Systemeinsatz Best.-Nr. 2939<br />
mit potenzialfreiem Kontakt<br />
für den Anschluss von Wächter-Systemsensoren<br />
und Wächter-Systemeinsätzen: max. 8 Stück<br />
mit Limitabschaltung<br />
mit grüner Kontroll-LED<br />
mit Limitabschaltung<br />
mit Schraubklemmen<br />
ab S. T22<br />
ZuBEhöR<br />
ab S. T26<br />
ab S. T26<br />
Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten<br />
BEWEGUNGSMELDER<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
Wächter-Systemleistungsteil REg 2 kanal<br />
138,29<br />
0159 §00§<br />
1<br />
04 lichtgrau 0159 138,29 1 04<br />
230 V~, 50 Hz<br />
230 V Glüh- und Halogenlampen 2300 W/Kanal;<br />
elektronische Trafos 1200 W/Kanal;<br />
konventionelle Trafos 1200 VA/Kanal;<br />
Leuchtstofflampen in Duo-Schaltung 2300 VA/Kanal;<br />
Leuchtstofflampen unkompensiert 1200 VA/Kanal;<br />
Leuchtstofflampen parallelkompensiert 920 VA/Kanal;<br />
Ansprechhelligkeit einstellbar ca. 3 - 80 / unendl. Lux;<br />
Nachlaufzeit einstellbar ca. 4 Sek.- 15 Min./Kanal;<br />
Limitabschaltung nach max. 90 Min.;<br />
Betriebstemperatur -25 - +55 °C;<br />
REG 4 TE<br />
Bei EVG und Energiesparlampen mit zu hohen<br />
Einschaltströmen sind Einschalt-Strombegrenzer<br />
Best.-Nr. 0185 zu verwenden.<br />
Neutralleiter erforderlich!<br />
Schaltet bei unterschrittener Ansprechhelligkeit<br />
und Personenbewegung vor den Wächter-<br />
Systemsensoren und Wächter 180 Systemaufsätzen<br />
den entsprechenden Kanal für die Dauer der<br />
Nachlaufzeit Ein.<br />
Für Wächter-Systemsensor 180 Best.-Nr. 0151 09<br />
Für Wächter-Systemsensor 240 Best.-Nr. 0152 09<br />
Für Wächter-Systemeinsatz Best.-Nr. 2939<br />
8 G J L M R<br />
mit potenzialfreiem und netzgebundenem Kontakt<br />
für den Anschluss von Wächter-Systemsensoren<br />
und Wächter-Systemeinsätzen: max. 2x8 Stück<br />
mit Limitabschaltung<br />
mit grüner Kontroll-LED pro Kanal<br />
mit Schraubklemmen<br />
Eckmontagestück für Wächter/Sensoren<br />
polarweiß 0149 09 7,07 1 04<br />
Für Wächter-Systemsensor 180 Best.-Nr. 0151 09<br />
Für Wächter-Systemsensor 240 Best.-Nr. 0152 09<br />
Für Funk-Wächter 180 Best.-Nr. 0174 01 09<br />
Für Wetterstation Best.-Nr. 7549 00 01<br />
für die Montage z.B. an Hausecken<br />
deckenmontagewinkel für Wächter/Sensoren<br />
0148 6,21 1 04<br />
Für Wächter-Systemsensor 180 Best.-Nr. 0151 09<br />
Für Wächter-Systemsensor 240 Best.-Nr. 0152 09<br />
Für Funk-Wächter 180 Best.-Nr. 0174 01 09<br />
für Deckenmontage<br />
311
ab S. T26<br />
ab S. T26<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
deckenmontagewinkel für 2 Wächter/<br />
Sensoren<br />
12,60<br />
0158 §00§<br />
1<br />
04 0158<br />
12,60 1 04<br />
Für Wächter-Systemsensor 180 Best.-Nr. 0151 09<br />
Für Wächter-Systemsensor 240 Best.-Nr. 0152 09<br />
Für Funk-Wächter 180 Best.-Nr. 0174 01 09<br />
für die Deckenmontage von 2 Bewegungsmeldern<br />
180<br />
Mastbefestigung für Wächter/Sensoren<br />
12,60<br />
0154 §00§<br />
1<br />
04 0154<br />
Mastdurchmesser 50 - 120 mm<br />
12,60 1 04<br />
Für Wächter-Systemsensor 180 Best.-Nr. 0151 09<br />
Für Wächter-Systemsensor 240 Best.-Nr. 0152 09<br />
Für Funk-Wächter 180 Best.-Nr. 0174 01 09<br />
Für Wetterstation Best.-Nr. 7549 00 01<br />
BEWEGUNGSMELDER<br />
Best.-Nr. Euro/Stck. VE Rab.<br />
o. MwSt. Grp.<br />
312 Unverbindliche Preisempfehlungen . Rabattgruppen beachten . "#" Auslauf beachten . " * " Neukennung beachten
Sprache ändern
