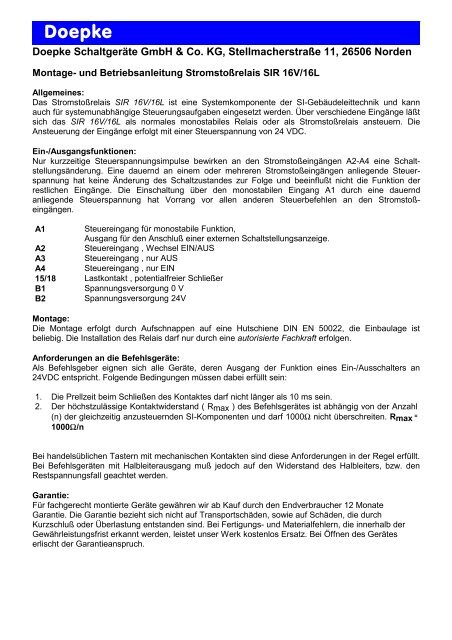

Montage- und Betriebsanleitung Stromstoßrelais SIR 16V/16L<br />
Allgemeines:<br />
Das Stromstoßrelais SIR 16V/16L ist eine Systemkomponente der SI-Gebäudeleittechnik und kann<br />
auch für systemunabhängige Steuerungsaufgaben eingesetzt werden. Über verschiedene Eingänge läßt<br />
sich das SIR 16V/16L als normales monostabiles Relais oder als Stromstoßrelais ansteuern. Die<br />
Ansteuerung der Eingänge erfolgt mit einer Steuerspannung von 24 VDC.<br />
Ein-/Ausgangsfunktionen:<br />
Nur kurzzeitige Steuerspannungsimpulse bewirken an den Stromstoßeingängen A2-A4 eine Schaltstellungsänderung.<br />
Eine dauernd an einem oder mehreren Stromstoßeingängen anliegende Steuerspannung<br />
hat keine Änderung des Schaltzustandes zur Folge und beeinflußt nicht die Funktion der<br />
restlichen Eingänge. Die Einschaltung über den monostabilen Eingang A1 durch eine dauernd<br />
anliegende Steuerspannung hat Vorrang vor allen anderen Steuerbefehlen an den Stromstoßeingängen.<br />
A1 Steuereingang für monostabile Funktion,<br />
Ausgang für den Anschluß einer externen Schaltstellungsanzeige.<br />
A2 Steuereingang , Wechsel EIN/AUS<br />
A3 Steuereingang , nur AUS<br />
A4 Steuereingang , nur EIN<br />
15/18 Lastkontakt , potentialfreier Schließer<br />
B1 Spannungsversorgung 0 V<br />
B2 Spannungsversorgung 24V<br />
Montage:<br />
Die Montage erfolgt durch Aufschnappen auf eine Hutschiene DIN EN 50022, die Einbaulage ist<br />
beliebig. Die Installation des Relais darf nur durch eine autorisierte Fachkraft erfolgen.<br />
Anforderungen an die Befehlsgeräte:<br />
Als Befehlsgeber eignen sich alle Geräte, deren Ausgang der Funktion eines Ein-/Ausschalters an<br />
24VDC entspricht. Folgende Bedingungen müssen dabei erfüllt sein:<br />
1. Die Prellzeit beim Schließen des Kontaktes darf nicht länger als 10 ms sein.<br />
2. Der höchstzulässige Kontaktwiderstand ( Rmax ) des Befehlsgerätes ist abhängig von der Anzahl<br />
(n) der gleichzeitig anzusteuernden SI-Komponenten und darf 1000Ω nicht überschreiten. R max =<br />
1000Ω/n<br />
Bei handelsüblichen Tastern mit mechanischen Kontakten sind diese Anforderungen in der Regel erfüllt.<br />
Bei Befehlsgeräten mit Halbleiterausgang muß jedoch auf den Widerstand des Halbleiters, bzw. den<br />
Restspannungsfall geachtet werden.<br />
Garantie:<br />
Für fachgerecht montierte Geräte gewähren wir ab Kauf durch den Endverbraucher 12 Monate<br />
Garantie. Die Garantie bezieht sich nicht auf Transportschäden, sowie auf Schäden, die durch<br />
Kurzschluß oder Überlastung entstanden sind. Bei Fertigungs- und Materialfehlern, die innerhalb der<br />
Gewährleistungsfrist erkannt werden, leistet unser Werk kostenlos Ersatz. Bei Öffnen des Gerätes<br />
erlischt der Garantieanspruch.
Technische Daten SIR 16V SIR 16L<br />
Betriebsspannung 24 VDC + 10%<br />
Eigenverbrauch (ein-/ausgeschaltet)<br />
100 mW / 0 W<br />
Steuereingänge mit Stromstoßfunktion<br />
A4<br />
nur Ein<br />
A3<br />
nur Aus<br />
A2<br />
Wechsel Ein/Aus<br />
Steuerspannung 24 VDC + 10%<br />
Steuerstrom<br />
max. 4 mA im Schaltmoment<br />
Länge des Steuerkabels<br />
max. 1000 m, bei bis zu 20 parallel geschalteten Eingängen<br />
und einem ∅ von 0,6 mm<br />
Erlaubte Tasterprellzeit<br />
max. 10 ms<br />
Erforderliche Steuerimpulslänge<br />
min. 20 ms<br />
Kombinierter Ein-/Ausgang A1<br />
bei Eingangsfunktion<br />
Steuereingang zur monostabilen Ein-Tastung<br />
bei Ausgangsfunktion<br />
synchron zum Lastkontakt nach 24V schaltender<br />
Relaiskontakt. Belastbarkeit max. 200 mA<br />
Lastausgang<br />
Kontaktart<br />
1 Schließer (potentialfrei)<br />
Schaltspannung<br />
230 VAC<br />
Dauerstrom<br />
max. 16 Amp.<br />
Schaltleistung cos ϕ = 1<br />
4000 W<br />
Schaltleistung cos ϕ = 0,5<br />
3200 VA<br />
Schaltleistung bei DUO-Schaltung oder<br />
Reihenkompensation<br />
4000 VA<br />
max. Kondensator zur<br />
24 µF 64 µF<br />
Parallelkompensation<br />
Schaltstellungsanzeige<br />
durch interne Leuchtdiode<br />
Lebensdauer bei Nennlast<br />
> 100.000 Schaltspiele<br />
Schutzart<br />
IP 40 bei Verteilereinbau<br />
Gehäuse<br />
ABS<br />
Klemmen<br />
Bügelklemme<br />
max. Klemmbereich<br />
1 x 2,5 mm² (eindrähtig)<br />
1 x 1,5 mm² (mehrdrähtig)<br />
min. Drahtdurchmesser<br />
0,4 mm<br />
Befestigung Hutschiene DIN EN 50022<br />
Umgebungstemperatur -10°C bis + 45°C<br />
Bauvorschrift IEC 669<br />
Lastfaktoren für die SI-<br />
1 ELF / A1 als Ausgang 50 ALF<br />
Gebäudeleittechnik
3931101/07.97
