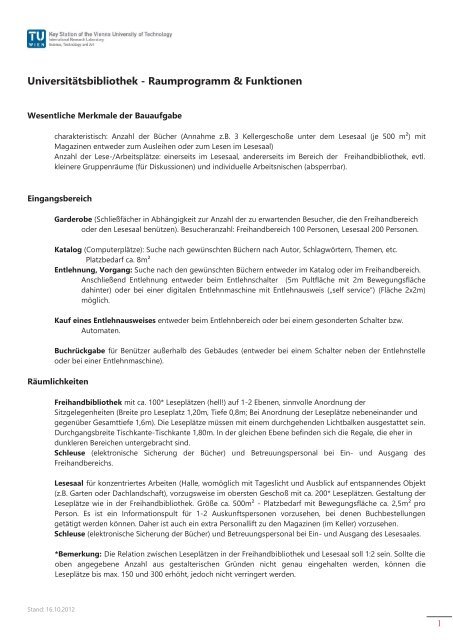

Universitätsbibliothek - Raumprogramm & Funktionen

Universitätsbibliothek - Raumprogramm & Funktionen
Wesentliche Merkmale der Bauaufgabe
charakteristisch: Anzahl der Bücher (Annahme z.B. 3 Kellergeschoße unter dem Lesesaal (je 500 m²) mit
Magazinen entweder zum Ausleihen oder zum Lesen im Lesesaal)
Anzahl der Lese-/Arbeitsplätze: einerseits im Lesesaal, andererseits im Bereich der Freihandbibliothek, evtl.
kleinere Gruppenräume (für Diskussionen) und individuelle Arbeitsnischen (absperrbar).
Eingangsbereich
Garderobe (Schließfächer in Abhängigkeit zur Anzahl der zu erwartenden Besucher, die den Freihandbereich
oder den Lesesaal benützen). Besucheranzahl: Freihandbereich 100 Personen, Lesesaal 200 Personen.
Katalog (Computerplätze): Suche nach gewünschten Büchern nach Autor, Schlagwörtern, Themen, etc.
Platzbedarf ca. 8m²
Entlehnung, Vorgang: Suche nach den gewünschten Büchern entweder im Katalog oder im Freihandbereich.
Anschließend Entlehnung entweder beim Entlehnschalter (5m Pultfläche mit 2m Bewegungsfläche
dahinter) oder bei einer digitalen Entlehnmaschine mit Entlehnausweis („self service“) (Fläche 2x2m)
möglich.
Kauf eines Entlehnausweises entweder beim Entlehnbereich oder bei einem gesonderten Schalter bzw.
Automaten.
Buchrückgabe für Benützer außerhalb des Gebäudes (entweder bei einem Schalter neben der Entlehnstelle
oder bei einer Entlehnmaschine).
Räumlichkeiten
Freihandbibliothek mit ca. 100* Leseplätzen (hell!) auf 1-2 Ebenen, sinnvolle Anordnung der
Sitzgelegenheiten (Breite pro Leseplatz 1,20m, Tiefe 0,8m; Bei Anordnung der Leseplätze nebeneinander und
gegenüber Gesamttiefe 1,6m). Die Leseplätze müssen mit einem durchgehenden Lichtbalken ausgestattet sein.
Durchgangsbreite Tischkante-Tischkante 1,80m. In der gleichen Ebene befinden sich die Regale, die eher in
dunkleren Bereichen untergebracht sind.
Schleuse (elektronische Sicherung der Bücher) und Betreuungspersonal bei Ein- und Ausgang des
Freihandbereichs.
Lesesaal für konzentriertes Arbeiten (Halle, womöglich mit Tageslicht und Ausblick auf entspannendes Objekt
(z.B. Garten oder Dachlandschaft), vorzugsweise im obersten Geschoß mit ca. 200* Leseplätzen. Gestaltung der
Leseplätze wie in der Freihandbibliothek. Größe ca. 500m² - Platzbedarf mit Bewegungsfläche ca. 2,5m² pro
Person. Es ist ein Informationspult für 1-2 Auskunftspersonen vorzusehen, bei denen Buchbestellungen
getätigt werden können. Daher ist auch ein extra Personallift zu den Magazinen (im Keller) vorzusehen.
Schleuse (elektronische Sicherung der Bücher) und Betreuungspersonal bei Ein- und Ausgang des Lesesaales.
*Bemerkung: Die Relation zwischen Leseplätzen in der Freihandbibliothek und Lesesaal soll 1:2 sein. Sollte die
oben angegebene Anzahl aus gestalterischen Gründen nicht genau eingehalten werden, können die
Leseplätze bis max. 150 und 300 erhöht, jedoch nicht verringert werden.
Stand: 16.10.2012
1

Individuelle Arbeitsnischen (ca. 20 Stk., absperrbar) für mehrtägige Recherche, Ausstattung: Schreibtisch
1,80m x 0,80m, darüber kleines Regal t=0,30m, Abmessung der Nische: ca. l=1,80m x b=1,60m,
individuelle Leselampe, natürliches Licht von links
Gruppenräume (ca. 5-6 Räume mit 20-25m² für Besprechungen, je ca. 6-10 Personen), schallisolierend
getrennt
Medienräume (ca. 5-6, für Einzelpersonen, z.B. für Mikrofilme, DVDs, etc.) Größe ca. 1,5 x 1,5 m
Café/Buffet in der Nähe des Freihandbereiches, mit guter Verbindung auch zum Lesesaal, schalltechnisch
getrennt von Lese- und Arbeitsbereichen. Zulieferung und Müllentsorgung (Lift).
Separates WC für das Café.
WCs bei den Lesebereichen in den Erschließungszonen in jedem Geschoß (1 Kabine pro 30 Nutzer);
Sinnvolle Anordnung
Verwaltung: Direktion, Buchankauf, Dokumentation (mit Tageslicht und eigenem Personal WC, z.B. im 1.OG).
Insgesamt 50 Personen für die Verwaltung der eigenen Bibliothek und der zugeordneten Büchereien der
Universität. Flächenbedarf ca. 12m² pro Person inkl. Verkehrsfläche.
Keller:
1. Technikräume (Klima, Heizung, 8% der Gesamtkubatur, 6 m Raumhöhe) unter dem
Verwaltungsbereich/Eingangshalle.
2. Magazine (3 Untergeschoße unter dem Lesesaal) mit Liftverbindung
Vertikale Verbindung über Stiegen und Aufzüge (+ Fluchtstiegen!) bis zum untersten Kellergeschoß.
2 Fluchtstiegen pro Brandabschnitt (Magazin, Technikraum, Lesesäle etc.) direkt ins Freie. (Max. Entfernung
zum Fluchtstiegenhaus: 40 m)
Anordnung
Vorschlag für die Gruppierung der Funktionen:
1. Erschließung, Eingangshalle, Katalog, Information, Café, Pausenraum
2. Lesetrakt mit Büchermagazinen (KG), Freihandbibliothek und Lesesaal.
3. Verwaltungstrakt. Hier können noch Gruppenräume, Medienräume angeordnet werden. (Geeignete
Verbindung zum Lesetrakt erforderlich)
Gestaltung
Die Erfüllung der architektonischen Qualität des Gebäudes (Architektur ist Raumkunst) besteht in der
Gestaltung der Lesesäle und der Eingangshalle. Die Schaffung geeigneter Raumhöhen und guter
Raumproportionen sind wichtige Aufgaben des Entwurfes.
Universal Design
Alle Bereiche und Fluchtwege müssen auch für Körperbehinderte zugänglich und geeignet sein.
Je Toilettenanlage mind. 1 Behinderten-WC.
Fortsetzung des Entwerfens im SS
Die oben erwähnten Konstruktionen bei hallenartigen Räumen stellen besonders bei Fortsetzung des
Entwerfens „Angewandte Ästhetik“ im SS, im Rahmen des Entwerfens „Katastrophenvorbeugung“ eine
interessante Aufgabe dar, indem diese in widerstandsfähige Konstruktionen gegen verschiedene
Naturgewalten (Erdbeben, Hangrutsch, Lawinengefahr etc.) weiterentwickelt werden sollen.
In diesem Fall muss die Konstruktion detaillierter gelöst werden.
Weitere Informationen bezüglich Katastrophenvorbeugung erhalten Sie im Sommersemester.
Stand: 16.10.2012
2

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Bibliotheken
©KeyStationderTUWien2009 Seite 1 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Bibliothekstypen
x
Wissenschaftliche Bibliotheken:
Sammlung, Erschließung und Angebot von Literatur bestimmter Sachgebietsspektren für Lehre und
Forschung, meist uneingeschränkt öffentlich zugänglich.
Öffentliche Bibliotheken:
Breites Angebot an Literatur und anderen Informationsmedien, möglichst weitgehend in
Freihandaufstellung. Flächendeckende Literaturversorgung aller Bevölkerungsschichten und
Altersgruppen. Funktionen von Wissenschaftlichen und Öffentlichen Bibliotheken in größeren Städten
gelegentlich auch gemischt.
Landesbibliotheken:
Überregionale Bibliotheken und Nationalbibliothek: Sammlung z.B. von Literatur der Produktion eines
Landes oder einer Region (Pflichtexemplare); öffentlich zugänglich.
Spezialbibliotheken:
Wissenschaftliche Bibliotheken zur Sammlung von spezieller Literatur und Medien begrenzter
Fachgebiete mit oft eingeschränkter Benutzung.
Universitätsbibliotheken sind ein- oder zweischichtig organisiert:
Einschichtige Systeme werden zentral verwaltet (Buchbearbeitung und Dienstleistungen) und haben
meist nur wenige gesonderte Benutzungsbereiche in Zweig- oder Fachbibliotheken. Zweischichtige
Systeme umfassen eine Zentralbibliothek und eine - oft größere - Anzahl von Fakultäts-, Fachbereichsund
Institutsbibliotheken. Bestände werden frei zugänglich („freihand") in Lesesälen - oft auch in
„Freihandmagazinen" (Regalachsabstände wie in geschlossenen Magazinen) und in geschlossenen
Magazinen aufgestellt; diese Aufstellungsformen findet man gemischt in fast allen Wissenschaftlichen
Bibliotheken. Das Verhältnis von Magazin bzw. Ausleih- zu Präsenzbestand wird von der
Bestandsstruktur und/oder dem Organisationstyp bzw. Konzept der Bibliothek, oft auch vom
Raumangebot eines vorhandenen Gebäudes bestimmt. Flächenbedarf für Buchstellflächen abhängig von
Organisationsform, Zugänglichkeit für Benutzer, Regalart (feste oder Fahrregale), fachlich systematischer
Gliederung und entsprechender Aufstellung, Formattrennung sowie vom Konstruktionsraster.
In jeder Bibliothek 3 Flächenbereiche: Benutzungs- und Lesebereich, Magazin und Verwaltung.
Flächenbedarf für diese Bereiche je nach Bibliotheksart unterschiedlich.
Lesehalle, Columbia University Library, 1898 Lesehalle, New York University, 1895
©KeyStationderTUWien2009 Seite 2 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Benutzungs- und Lesebereiche
x
Bei guten Orientierungsmöglichkeiten (Leitsystem mit gut lesbarer Beschriftung von Wegen, Funktionsstellen
und Regalen) sollte sich der Lesesaalbereich mit Lese-und Arbeitsplätzen - auch wegen
Büchertransport - über möglichst wenige Ebenen verteilen; dabei versetzte Geschosse vermeiden.
Erschließung möglichst über Treppen. Alle Flächen in
Benutzungs- und Lesesaalbereichen müssen über
Aufzüge erreichbar sein (Buchtransport, Behinderte).
Verkehrswege >1,20 m breit, lichter Abstand
zwischen - im Publikumsbereich immer fest
stehenden - Regalen bis zu max. 1,30-1,40 m.
Eingangs- und Lesesaalbereich durch Kontrollschleuse
mit Buchsicherungsanlage getrennt.
Möglichst nur ein Ein- und Ausgang.
Kontrollschleuse zweckmäßig in der Nähe von
Leihstelle/Zentraler Information.
©KeyStationderTUWien2009 Seite 3 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Belichtung und Belüftung
x
©KeyStationderTUWien2009 Seite 4 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Raumanforderungen
x
©KeyStationderTUWien2009 Seite 5 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Beispiele Lesesäle
Law Library, Cambridge University
Reading Room, Thames Valley University
Cranfield University
Reading Room, British Museum
University of Hertfordshire
Position der Lesehalle im Gebäude
©KeyStationderTUWien2009 Seite 6 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Universitätsbibliothek in Utrecht
x
Der strenge, dunkle Bau mit
Schilfornamenten bildet den Schlusspunkt
der Nachverdichtung und wurde
im September fertig gestellt.
Japanisches Design, vor allem die
Entwürfe von Yohji Yamamoto und
Comme des Garcons, nennt Wiel Arets
denn auch gerne als Inspirationsquellen
für seine Architektur. Häufig beinhalten
seine Bauten japanisierende Elemente -
und bei der Universitätsbibliothek fängt
es neben der Schilfornamentik schon mit
der Farbwahl an. Schwarze Gebäude sind eine Seltenheit. Die Farbe, die eigentlich gar keine ist,
repräsentiert hier zu Lande das Negative schlechthin, ist ein Lichtschlucker, Albtraum jedes
Architekturfotografen und schmutzt auch noch schnell. In Ostasien hingegen ist ihr Image weniger
düster: Dort steht Schwarz für das Erhabene und Festliche.
Mit der Universitätsbibliothek hat Wiel Arets einen ebenso
schwarzen wie erhabenen Bau geschaffen. Auf einem 110 mal
36 Meter großen Grundstück errichtete er einen neun
Stockwerke hohen Kubus, in dem diverse
Fakultätsbibliotheken mit insgesamt 4,2 Millionen Büchern
zusammengeführt wurden. Daneben steht ein ebenfalls
schwarzes Parkhaus mit 530 Stellplätzen, das durch einen von
West 8 gestalteten Garten vom Bibliotheksbau getrennt ist
und bei Bedarf mit einem zusätzlichen Depot aufgestockt
werden kann. Von Ferne erscheint die Bibliothek als schlichte
Kiste, die ähnlich der Kaaba in Mekka im Zentrum des
Geschehens auf dem Unicampus thront. Erst beim
Näherkommen wird das Spiel transparenter und blickdichter
Fassadenflächen erkennbar. Das Schilfmotiv - ursprünglich ein Foto, das der Künstler Kim Zwarts in
Arets' Auftrag in Schweden machte - bildet einen weichen Kontrast zur artifiziellen Härte des schwarzen
Kubus'. Es wurde in Siebdrucktechnik positiv auf die Glaselemente gedruckt und mit Hilfe von
Gummimatten als negatives Relief in die Oberfläche der anthrazit eingefärbten Betonplatten
eingelassen.
Von außen betrachtet ist die Bibliothek im wahrsten Sinne des
Wortes eine »black box«, also eine Maschine, deren
Funktionsweise nicht ersichtlich ist. Da die
Haupterschließungsebene wie bei vielen Gebäuden auf dem
Campus im ersten Stock liegt, nutzt auch ein Blick durch die
Glasfront im Erdgeschoss nichts. Der Besucher betritt den Bau
durch eine unauffällige Tür und findet sich vor einer Treppe
wieder. Sie führt in die zentrale Halle im ersten Geschoss, die
sich als riesiger, achtgeschossiger Luftraum entpuppt,
umgeben von offenen Galerien und den schwarzen,
geschlossenen Raumboxen, in denen sich die Depots befinden.
Die Lesesäle liegen auf diesen
©KeyStationderTUWien2009 Seite 7 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Depot-»Wolken«, wie Arets selber sie nennt, oder sind als
Plattformen von ihnen abgehängt. Gefiltertes Tageslicht
dringt durch die komplett verglasten Fronten der öffentlichen
Bereiche in die Bibliothek ein.
Schwarz spielt auch im Inneren des Gebäudes die Hauptrolle,
lediglich unterbrochen vom glänzenden Hellgrau des
Epoxidbodens, dem Weiß der Tische und dem leuchtenden
Hummerrot der Tresen und Sofas in den
Informationsbereichen. Letztere sind dank ihrer Signalfarbe
von weitem erkennbar und erleichtern die Orientierung im
Gebäude ungemein. Als farbliche Akzente dienen außerdem
die bunten Buchrücken der Handbibliothek, vor allem aber
die Besucher selber. Vor dem schwarzen Hintergrund
entfalten Gesichter, Haare und Kleider eine starke Strahlkraft.
Das Resultat ist eine offene, fließende Bibliothekslandschaft
im Stil von Scharouns Staatsbibliothek in Berlin, deren
Inneres einen starken Kontrast zur Strenge der äußeren Form
bildet. Diese Komplexität innerhalb der Konturen
kennzeichnet auch Arets' Entwurf. Ähnlich der route
architecturale in Rem Kohlhaas' Educatorium, das über eine
Laufbrücke und ein daran anschließendes Gebäude aus,
den sechziger Jahren indirekt mit der Bibliothek verbunden
ist, präsentiert sie sich als abwechslungsreiche, verwinkelte
Landschaft aus Bücherregalen und Lesebereichen, die immer
wieder neue Eindrücke und Ausblicke bietet. Wie in den
meisten Bibliotheken, ist der Großteil der Bücher nicht sichtbar, sondern in den geschlossenen
Magazinen versteckt.
Wenig niederländisch wirkt nicht nur die Farbgebung der
Bibliothek, sondern auch das Niveau der Detaillierung. Im
Gegensatz zu vielen Gebäuden auf dem Uithof weist die
Bibliothek äußerst sorgfältige, maßgeschneiderte Details auf.
So wurden Sprinkleranlage, Lüftung und Beleuchtung
geschickt in Deckenkanäle integriert, die eine abgehängte
Decke überflüssig machten. Für derart funktionale Details war
Wiel Arets bisher ebenso wenig bekannt wie für schön
alternde Gebäude. Man darf gespannt sein, wie die Bibliothek
sich in Zukunft entwickeln wird.
©KeyStationderTUWien2009 Seite 8 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Grundriss EG Grundriss Ebene 6
©KeyStationderTUWien2009 Seite 9 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Bibliothek in Seattle von OMA
x
Die außergewöhnliche Entstehungs-geschichte der
»Central Library« in Seattle dokumentiert, dass ein
konstruktives Ineinandergreifen von PR-Konzept,
Bauherrenwünschen und Architekturansprüchen ein
Projekt regelrecht beflügeln kann. Die Seattle Public
Library schrieb bewusst keinen klassischen
Architekturwettbewerb aus, sondern suchte mit einem
»open call« einen Architekten, um mit ihm gemeinsam
eine moderne Bibliothek des 21. Jahrhundert zu
entwickeln. Unter dem Motto »Library for all«
mobilisierte die Bibliotheksleiterin Deborah L. Jacobs
198 Millionen Dollar in der Bevölkerung. Als Abschluss
des mehrstufigen Bewerbungsverfahrens präsentieren
1999 Steven Moll und Rem Koolhaas anhand von
Skizzen ihre konzeptionellen Ideen vor 1700
Zuschauern. Unerwartet entscheidet sich das Library
Board für die »European Wildcard« Rem Koolhaas und
seine Konzeption, die auf den viel beachteten, aber
nicht realisierten Wettbewerbsentwurf für die
Bibliotheken von Jussieu in Paris von 1992 zurückgeht.
In der nun folgenden, dreimonatigen »Researchphase« beginnt ein interdisziplinärer Austausch
zwischen Architekten, Bibliotheksexperten und den Entwicklungsabteilungen der Sponsoren wie
Boeing, Microsoft, Amazon, Starbucks Coffee und vielen mehr.
Gemeinsam beleuchtet man kritisch das Potenzial einer hoch technologischen Bibliothek für den
urbanen Raum aus sozialen, kulturellen und kommerziellen Perspektiven. Im Dezember 1999 findet
diese intensive Auseinandersetzung mit der Typologie der Bibliothek schließlich in einem
dreidimensionalen Raumdiagramm, umhüllt durch eine
ausdrucksvolle Architekturhaut, ihren künstlerischen
Ausdruck. Drei Sichtbetongeschosse mit einem vielfältigen
Angebot öffentlicher Funktionen verankern den
Komplex auf dem zur Elliot Bay abfallenden Gelände im
Business District.
Erdbebenaussteifung, intelligentes Sonnenschutzsystem
und Innenraumgestaltung greifen nahtlos ineinander;
ein Ergebnis, das erst durch die enge Zusammenarbeit
von OMA und Arup Associates möglich wurde.
Die rautenförmige Fassadenstruktur lässt das Gebäude je nach Tageslicht durch ihr Schattenspiel in
einem immer neuen Licht erscheinen. Je nach Blickwinkel schaut man tief in das transparente
Raumgebilde hinein oder steht vor einer metallischen glänzenden Oberfläche, die spannungsvoll ihr
Umfeld widerspiegelt. »You don't fit«, war die spontane Reaktion der streitbaren Bürger auf die ersten
Entwurfszeichnungen dieser futuristisch anmutenden Raumskulptur. Doch wenn man sich dem realisierten
Gebäude nähert, spürt man wie das Gebäude durch Vor- und Rücksprünge subtil auf die
Umgebung eingeht. Wer von der 4th Avenue das 27 Meter hohe Foyer betritt, erlebt über Blickbeziehungen
auch von innen den intensiven Dialog mit den umgebenden Hochhäusern Miesscher Schule.
©KeyStationderTUWien2009 Seite 10 von 11

Unterlagen für den Entwurf von öffentlichen Gebäuden - Bibliotheken
Unweigerlich fällt der Blick auf die fluoreszierendgelben
Rolltreppen, die als aufsteigender »Urban Walk«
den Betrachter in der gestapelten Innenraumlandschaft
in die Höhe ziehen. Während die Außenhaut auf das
städtische Umfeld antwortet, befindet sich darunter eine
poetische Sequenz von »Raumhüllen«, die als
»Phänomenologie des großstädtischen Deliriums«
(Stanfort Kwinter) den Betrachter mit unterschiedlichen
Materialien und Farben anspricht. Die
Besprechungsebene überrascht mit einem frivol
anmutenden, feuerroten Labyrinth aus geschwungenen
Acrylharzoberflächen. Eine Treppe führt in das darüber
liegende »Mixing chamber«, das als zentrale, digital
aufgerüstete Auskunft atmosphärisch an Andreas
Gurskys Fotografien von pulsierenden Börsen erinnert.
Darüber gleitet der Leser auf der Rolltreppe durch die
kompakt gefüllte »Graphicspace« der vierstöckigen
Buchspirale, hinauf in den Lesesaal, der als
Innenraumpiazza mit Blick durch die Netzfassade auf
die Elliott Bay die Raumsequenz abschließt. Der Leser
bewegt sich in einem programmierten Gebäude, in dem
ein interdisziplinär abgestimmtes Funktionsprofil durch
ein ästhetisches Panorama von Hüllen räumlich
umgesetzt wird. In verdichteten Zonen berührt es den
Betrachter fast hautnah, an anderen Stellen spannt es
weite, hohe Räume für spektakuläre öffentliche Events
auf.
©KeyStationderTUWien2009 Seite 11 von 11
