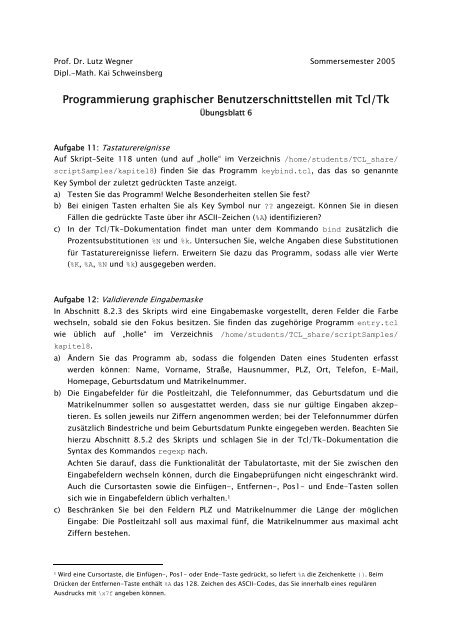

Übungsblatt 6

Prof. Dr. Lutz Wegner Sommersemester 2005
Dipl.-Math. Kai Schweinsberg
Programmierung graphischer Benutzerschnittstellen mit Tcl/Tk
Übungsblatt 6
Aufgabe 11: Tastaturereignisse
Auf Skript-Seite 118 unten (und auf „holle“ im Verzeichnis /home/students/TCL_share/
scriptSamples/kapitel8) finden Sie das Programm keybind.tcl, das das so genannte
Key Symbol der zuletzt gedrückten Taste anzeigt.
a) Testen Sie das Programm! Welche Besonderheiten stellen Sie fest?
b) Bei einigen Tasten erhalten Sie als Key Symbol nur ?? angezeigt. Können Sie in diesen
Fällen die gedrückte Taste über ihr ASCII-Zeichen (%A) identifizieren?
c) In der Tcl/Tk-Dokumentation findet man unter dem Kommando bind zusätzlich die
Prozentsubstitutionen %N und %k. Untersuchen Sie, welche Angaben diese Substitutionen
für Tastaturereignisse liefern. Erweitern Sie dazu das Programm, sodass alle vier Werte
(%K, %A, %N und %k) ausgegeben werden.
Aufgabe 12: Validierende Eingabemaske
In Abschnitt 8.2.3 des Skripts wird eine Eingabemaske vorgestellt, deren Felder die Farbe
wechseln, sobald sie den Fokus besitzen. Sie finden das zugehörige Programm entry.tcl
wie üblich auf „holle“ im Verzeichnis /home/students/TCL_share/scriptSamples/
kapitel8.
a) Ändern Sie das Programm ab, sodass die folgenden Daten eines Studenten erfasst
werden können: Name, Vorname, Straße, Hausnummer, PLZ, Ort, Telefon, E-Mail,
Homepage, Geburtsdatum und Matrikelnummer.
b) Die Eingabefelder für die Postleitzahl, die Telefonnummer, das Geburtsdatum und die
Matrikelnummer sollen so ausgestattet werden, dass sie nur gültige Eingaben akzeptieren.
Es sollen jeweils nur Ziffern angenommen werden; bei der Telefonnummer dürfen
zusätzlich Bindestriche und beim Geburtsdatum Punkte eingegeben werden. Beachten Sie
hierzu Abschnitt 8.5.2 des Skripts und schlagen Sie in der Tcl/Tk-Dokumentation die
Syntax des Kommandos regexp nach.
Achten Sie darauf, dass die Funktionalität der Tabulatortaste, mit der Sie zwischen den
Eingabefeldern wechseln können, durch die Eingabeprüfungen nicht eingeschränkt wird.
Auch die Cursortasten sowie die Einfügen-, Entfernen-, Pos1- und Ende-Tasten sollen
sich wie in Eingabefeldern üblich verhalten. 1
c) Beschränken Sie bei den Feldern PLZ und Matrikelnummer die Länge der möglichen
Eingabe: Die Postleitzahl soll aus maximal fünf, die Matrikelnummer aus maximal acht
Ziffern bestehen.
1 Wird eine Cursortaste, die Einfügen-, Pos1- oder Ende-Taste gedrückt, so liefert %A die Zeichenkette {}. Beim
Drücken der Entfernen-Taste enthält %A das 128. Zeichen des ASCII-Codes, das Sie innerhalb eines regulären
Ausdrucks mit \x7f angeben können.

Aufgabe 13: Abbrechen-Knopf für das Fraktalprogramm
In Abschnitt 8.1.3 des Skripts wurde das Programm fractal3.tcl vorgestellt, mit dem man
sich Fraktale in unterschiedlicher Größe und Qualität am Bildschirm anzeigen lassen kann. 2
Sobald die Berechnung eines Fraktals gestartet wurde, lässt das Programm keine weiteren
Eingaben zu und zeigt als Maus-Cursor statt des üblichen Pfeils eine Uhr an („Busy-
Zustand“).
Ergänzen Sie das Programm um einen Abbrechen-Knopf, mit dem Sie die Berechnung eines
Fraktals abbrechen können. Der Maus-Cursor soll während der Berechnung weiterhin als Uhr
erscheinen. Falls man den Cursor jedoch auf den Abbrechen-Knopf bewegt, soll er sich
wieder in einen Pfeil verwandeln, um anzuzeigen, dass dieser Knopf gedrückt werden kann.
Hinweise:
• Das Programm stellt den so genannten „Busy-Zustand“ mit Hilfe der Prozedur busy_eval
her. Diese ist innerhalb des Efftcl-Pakets definiert. Um den Abbrechen-Knopf in das
Programm einzubinden, ist die Definition einer eigenen busy_eval-Prozedur
erforderlich.
• Die neue busy_eval-Prozedur soll analog zu der bisherigen (siehe Skript-Seite 107)
aufgebaut sein, jedoch alle Eingaben während der Berechnung nicht auf ein außerhalb
des Bildschirm liegendes Fenster, sondern auf den neuen Abbrechen-Knopf umleiten.
• Wird der Abbrechen-Knopf angeklickt, so soll eine globale Variable gesetzt werden.
Erweitern Sie die Prozedur fractal_draw, sodass diese Variable regelmäßig abgefragt
wird, um zu erkennen, ob die Berechnung vorzeitig beendet werden soll.
• Um zu erreichen, dass der Maus-Cursor während der Berechnung auf dem Abbrechen-
Knopf als Pfeil dargestellt wird, ist es nicht nötig mittels bind Routinen für die Ereignisse
„Enter“ und „Leave“ des Knopfes zu definieren. Stattdessen genügt es, einmalig dem
Knopf den Pfeil (left_ptr) als Maus-Cursor zuzuordnen. Dazu wird das zu dem Knopf
gehörende Widget-Kommando configure aufgerufen. Diese Einstellung wird nicht durch
die spätere Änderung des Maus-Cursors für das oberste Fenster . überschrieben.
2 Sie finden das Programm auf „holle“ im Verzeichnis /home/students/TCL_share/scriptSamples/kapitel8.
