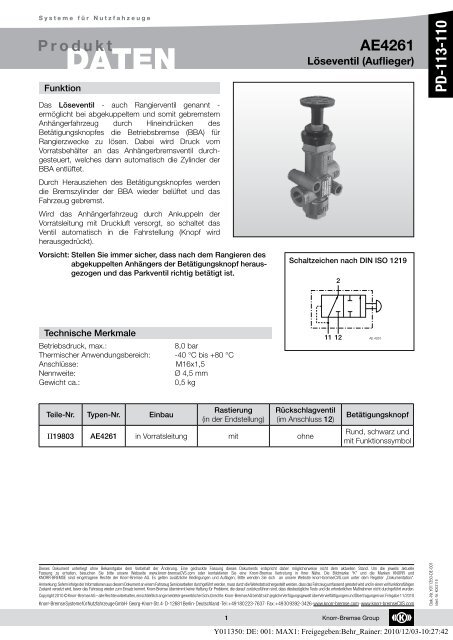

PD- 3- 0 AE4261 Produkt - Webkat

S y s t e m e f ü r N u t z f a h z e u g e
P r o d u k t
DATEN
Funktion
AE4261
Löseventil (Auflieger)
PD-113-110
Das Löseventil - auch Rangierventil genannt -
ermöglicht bei abgekuppeltem und somit gebremstem
Anhängerfahrzeug durch Hineindrücken des
Betätigungsknopfes die Betriebsbremse (BBA) für
Rangierzwecke zu lösen. Dabei wird Druck vom
Vorratsbehälter an das Anhängerbremsventil durchgesteuert,
welches dann automatisch die Zylinder der
BBA entlüftet.
Durch Herausziehen des Betätigungsknopfes werden
die Bremszylinder der BBA wieder belüftet und das
Fahrzeug gebremst.
Wird das Anhängerfahrzeug durch Ankuppeln der
Vorratsleitung mit Druckluft versorgt, so schaltet das
Ventil automatisch in die Fahrstellung (Knopf wird
herausgedrückt).
Vorsicht: Stellen Sie immer sicher, dass nach dem Rangieren des
abgekuppelten Anhängers der Betätigungsknopf herausgezogen
und das Parkventil richtig betätigt ist.
Schaltzeichen nach DIN ISO 1219
2
Technische Merkmale
Betriebsdruck, max.:
8,0 bar
Thermischer Anwendungsbereich: -40 °C bis +80 °C
Anschlüsse:
M16x1,5
Nennweite:
Ø 4,5 mm
Gewicht ca.:
0,5 kg
11 12
AE 4261
Teile-Nr. Typen-Nr. Einbau
Rastierung
(in der Endstellung)
Rückschlagventil
(im Anschluss 12)
II19803 AE4261 in Vorratsleitung mit ohne
Betätigungsknopf
Rund, schwarz und
mit Funktionssymbol
Dieses Dokument unterliegt ohne Bekanntgabe dem Vorbehalt der Änderung. Eine gedruckte Fassung dieses Dokuments entspricht daher möglicherweise nicht dem aktuellen Stand. Um die jeweils aktuelle
Fassung zu erhalten, besuchen Sie bitte unsere Webseite www.knorr-bremseCVS.com oder kontaktieren Sie eine Knorr-Bremse Vertretung in Ihrer Nähe. Die Bildmarke “K” und die Marken KNORR und
KNORR-BREMSE sind eingetragene Rechte der Knorr-Bremse AG. Es gelten zusätzliche Bedingungen und Auflagen; Bitte wenden Sie sich an unsere Website knorr-bremseCVS.com unter dem Register „Dokumentation“.
Anmerkung: Sofern infolge der Informationen aus diesem Dokument an einem Fahrzeug Servicearbeiten durchgeführt werden, muss durch die Werkstatt sichergestellt werden, dass das Fahrzeug umfassend getestet wird und in einen voll funktionsfähigen
Zustand versetzt wird, bevor das Fahrzeug wieder zum Einsatz kommt. Knorr-Bremse übernimmt keine Haftung für Probleme, die darauf zurückzuführen sind, dass diesbezügliche Tests und die erforderlichen Maßnahmen nicht durchgeführt wurden.
Copyright 2010 © Knorr-Bremse AG – alle Rechte vorbehalten, einschließlich angemeldeter gewerblicher Schutzrechte. Knorr-Bremse AG behält sich jegliche Verfügungsgewalt über Vervielfältigungen und Übertragungen vor. Freigabe 11/2010
Knorr-Bremse Systeme für Nutzfahrzeuge GmbH . Georg-Knorr-Str. 4 . D-12681 Berlin . Deutschland . Tel: +49 180 223-7637 . Fax: +49 30 9392-3426 . www.knorr-bremse.com . www.knorr-bremseCVS.com
Dok.-Nr. Y011350-DE-001
Ident.-Nr. K003118
Knorr-Bremse Group
Y011350: DE: 001: MAX1: Freigegeben:Behr_Rainer: 2010/12/03-10:27:42

PD-113-110
AE4261
Löseventile (Auflieger)
P r o d u k t D a t e n
Maßbild
AE4261
