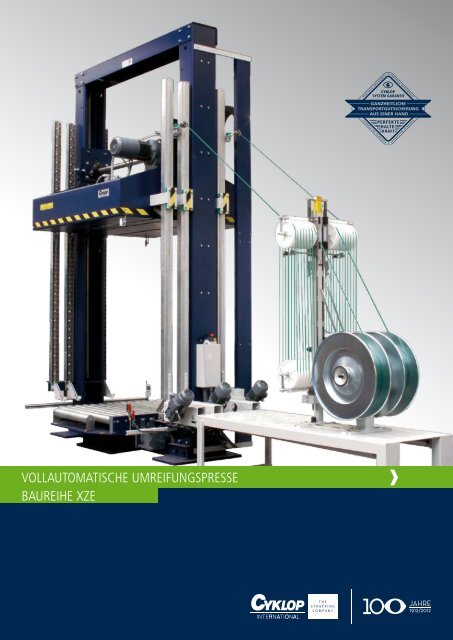

vollautomatische umreifungspresse<br />
baureihe XZE<br />
›
Umreifungspressen<br />
Vollautomatik für maximale Effizienz<br />
›<br />
<strong>Cyklop</strong> – Ihr Plus an Mehrwert<br />
Optimales Umreifungsergebnis durch hohe<br />
und konstante Spann- und Haltekraft<br />
Regulierbare Verdichtung des Packstückes<br />
Leicht integrierbar in vorhandene<br />
Fördersysteme<br />
Pressdruck über SPS frei editierbar<br />
Längs- und Querumreifung, beispielsweise<br />
durch Drehteller oder Hub- Drehkreuz<br />
möglich<br />
Einfache und schnelle Bedienung über<br />
5,7“-Farb-Touch-Panel<br />
Keine Druckluft erforderlich<br />
Alle Maschinen entsprechen der<br />
Maschinenrichtlinie 2006/42/EG<br />
Modularer Aufbau<br />
Die vollautomatischen und wartungsfreundlichen <strong>Cyklop</strong>-Umreifungspressen der Baureihe XZE zeichnen sich durch innovative Technologie und<br />
Topqualität aus. Ausgestattet mit der branchenerprobten und weltweit führenden Umreifungstechnik – dem <strong>Cyklop</strong>-Umreifungsaggregat CFH-1<br />
mit integrierter Intervallspanntechnik – garantieren die leistungsstarken XZE-Pressen eine schnelle Umreifung mit maximaler Spann- und<br />
Haltekraft.<br />
Als weltweiter Spezialist für ganzheitliche und kundenorientierte Systemlösungen auf dem Gebiet der Transportgutsicherung liefert die <strong>Cyklop</strong> GmbH<br />
perfekt aufeinander abgestimmte Produkte und Dienstleistungen aus einer Hand. Dadurch profitieren Sie von einer höchsten Zuverlässigkeit bei<br />
maximaler Wirtschaftlichkeit.<br />
Hauptbestandteile der Umreifungspresse<br />
Grundgestell, bestehend aus oberen Querbalken und zwei Hubsäulen mit integrierten Ketten oder Zahnstangen, wartungsfreien<br />
Führungselementen und genormten Anschlussstellen für Fördertechnikkomponenten<br />
Druckplatte mit Aggregataufnahmen, Kettenradantrieb oder Zahnradantrieb mit servogeregeltem Asynchronmotor und hochwertigen sowie<br />
wartungsfreien Führungsschuhen<br />
Stationäre Bandführungen im Vertikalbereich mit kurzen Klappensegmenten aus rostfreiem Stahl<br />
Verfahrbare Bandführungszungen mit Laufzeitkontrolle bei Palettenkontakt<br />
Lichtschranken zur präzisen Palettenpositionierung<br />
Optional integrierbares Standardmodul zur Erhöhung der Haltekraft:<br />
Bandspannungsausgleich<br />
Die Bandspannung wird gleichmäßiger um die gesamte Ladung verteilt und sorgt dadurch für eine höhere Haltekraft.
presse im detail<br />
technische daten ›<br />
Basisdaten:<br />
Maschinengesamthöhe: 4.210 mm Betriebsspannung: 3/N/PE, (N = belastbar)<br />
Maschinengewicht: ca. 4.000 kg (max.) Steuerspannung: 24 V, DC<br />
Umgebungstemperatur: + 5 °C bis + 35 °C Gesamtanschluss: ca. 7 kW<br />
Pressentyp XZE 15 XZE 30 XZE 48<br />
Presskraft 1.500 N 3.000 N 4.800 N<br />
Antriebssystem Kette Zahnstange Zahnstange<br />
Presszeit (einstellbar) max. 4 s max. 4 s max. 4 s<br />
Palettengewicht 1.000 kg 1.500 kg 1.000 kg<br />
Bandführungssystem<br />
2 Bandführungen<br />
2 Aggregate<br />
2 Bandführungen<br />
1 Aggregat<br />
3 Bandführungen<br />
2 Aggregate<br />
2 Bandführungen<br />
2 Aggregate<br />
3 Bandführungen<br />
2 Aggregate<br />
2 Bandführungen<br />
2 Aggregate<br />
Durchlassbreite 2.200 mm oder 1.800 mm 2.200 mm oder 1.800 mm 2.700 mm oder 2.200 mm<br />
Durchlasshöhe 2.450 mm 2.500 oder 2.450 mm 2.500 mm<br />
Höhe Rollenbahn 350 mm 300 mm oder 350 mm 300 mm<br />
Fördertechnik<br />
- Rollenbahn<br />
- Rollenbahn mit Drehteller<br />
- Rollenbahn mit Drehteller<br />
und seitlicher Verfahrung<br />
- Rollenbahn<br />
- Rollenbahn mit Drehteller<br />
- Rollenbahn mit Drehteller<br />
und seitlicher Verfahrung<br />
- Rollenbahn<br />
- Rollenb. mit Ausrichtstation<br />
- Rollenb. mit Hub-Drehkreuz<br />
- Rollenb. mit Ausrichtstation<br />
und Hub-Drehkreuz
Pressen im Detail<br />
Branchenlösungen für maximale Produktivität ›<br />
6<br />
5<br />
2<br />
9<br />
7<br />
8<br />
4<br />
3<br />
1<br />
11<br />
10<br />
Beispielhafter Ablauf<br />
1 = Fördertechnik<br />
2 = Drehstation<br />
3 = Ausrichtstation<br />
4 = Umreifungspresse XZE<br />
5 = Fördertechnik<br />
6 = Palettenwickler GL 1020<br />
7 = Fördertechnik<br />
8 = Bedienpult<br />
9 = Schaltschrank<br />
10 = Schutzgitter<br />
11 = Bedienpult (Aufgabestelle)<br />
Pressentyp XZE 15 XZE 30 XZE 48<br />
Anwendungen<br />
Glas<br />
Papier<br />
Druckerzeugnisse<br />
Papier<br />
Druckerzeugnisse<br />
Wellpappe<br />
Druckerzeugnisse<br />
Glas<br />
Die <strong>Cyklop</strong>-Umreifungsanlagen – praxiserprobte Garanten für höchste Haltekraft<br />
Als führender Anbieter und Experte im Bereich der Transportgutsicherung bietet Ihnen die <strong>Cyklop</strong> GmbH individuell auf die<br />
speziellen Anforderungen Ihres Unternehmens abgestimmte Systemlösungen. Denn <strong>als</strong> Branchenspezialist wissen wir, worauf es<br />
ankommt.<br />
Unsere innovativen und präzise aufeinander angepassten Maschinen und Materialien werden von unseren Fachexperten kontinuierlich<br />
weiterentwickelt und finden weltweit Anwendung in allen wichtigen Industriezweigen.<br />
Unsere mit der neuesten PET-Technologie ausgestatteten Umreifungspressen der XZE-Reihe werden in den unterschiedlichsten<br />
Branchen, wie beispielsweise der Wellpapp-, Papier-, Druck- und Flaschenglasindustrie, eingesetzt.<br />
Dank ihrer modularen Bauweise erfüllt die leistungsstarke und wartungsarme XZE-Reihe sowohl kleine <strong>als</strong> auch große Leistungsansprüche.<br />
Mit den Umreifungspressen aus dem Hause <strong>Cyklop</strong> steigern Sie Ihre Produktivität, senken Ihre Kosten und erhöhen die<br />
Sicherheit Ihres Transportguts.
aggregat cfh-1<br />
Höchstleistung für maximale Sicherheit<br />
›<br />
<strong>Cyklop</strong> – Ihr Plus an Mehrwert<br />
Hohe Standzeit durch innovatives Nachschmiersystem<br />
Reibschweißverschluss – keine Geruchsbelästigung, da keine Dämpfe entstehen<br />
Kompakte Abmessungen<br />
Service- und wartungsfreundlich<br />
Bereits in wenigen Minuten einfach auswechselbare Verschließer<br />
Beschleunigte Reparaturprozesse, da einige Verschleißteile im eingebauten Zustand<br />
austauschbar<br />
Erhältlich mit zwei unterschiedlichen, innovativen und optimal auf das Packstück abgestimmten<br />
<strong>Cyklop</strong>-Verschließern<br />
<strong>Cyklop</strong>-Pfandmodell möglich<br />
Umreifungsaggregat CFH-1<br />
Hauptspezifikationen - technische Daten:<br />
Bandeinschuss / Bandrückzug: 2,9 m/s<br />
Bandspannung:<br />
bis zu 5.500 N<br />
Elektrik:<br />
Betriebsspannung:<br />
3/N/PE, 230 - 415 V, 50 - 60 Hz<br />
Gesamtanschluss:<br />
1,0 kW<br />
Steuerspannung:<br />
24 V DC<br />
PET-Umreifungsband<br />
<strong>Cyklop</strong>-PET-Umreifungsbänder<br />
Festigkeit ist nicht alles - auf die Haltekraft kommt es an<br />
Höhere Transportgutsicherheit durch Schockreserve und bessere Haltekraft<br />
Höhere Arbeitssicherheit durch geringere Verletzungsgefahr<br />
Senkung der Arbeitskosten durch geringes Gewicht und einfaches Handling<br />
Senkung der Lager- und Transportkosten<br />
Senkung der Reklamationsquote dank schonender Packstückbehandlung<br />
Maximale Wirtschaftlichkeit<br />
Umweltfreundlich, da 100% recycelfähig<br />
Zwei Bandqualitäten<br />
Unsere wetterbeständigen und korrosionsfreien <strong>Cyklop</strong>-PET-Bänder bieten wir in zwei unterschiedlichen<br />
Bandqualitäten an. Dank der Vielzahl von praxiserprobten Spezifikationen genügen sie höchsten<br />
Sicherheitsansprüchen.<br />
<strong>Cyklop</strong> Classic<br />
Mit einer eine Zugfestigkeit von<br />
450 N/mm 2 eignet sich unser Klassiker unter<br />
den <strong>Cyklop</strong>-Umreifungsbändern hervorragend<br />
für das Umreifen von Wellpappe, Getränkedosen<br />
und scharfkantigen Packstücken.<br />
<strong>Cyklop</strong> Premium<br />
Seine Zugfestigkeit von 550 N/mm 2 und<br />
sein geringerer Bandquerschnitt machen<br />
dieses <strong>Cyklop</strong>-PET-Band noch dehnbarer und<br />
maximieren seine Haltekraft – daher ist es<br />
besonders für schwerste Umreifungsarbeiten<br />
geeignet und zudem sehr wirtschaftlich.
<strong>Cyklop</strong>-Kunststoffbandabroller<br />
KA-3 Jumbo, KA-5 und KA-5 Tandem<br />
Gewichtsneutraler Bandabzug<br />
Großer Bandspeicher<br />
Kontrollierte, knickfreie Aufnahme des zurückgezogenen Bandes<br />
Abriebfreier Bandabzug<br />
Optimal auf die <strong>Cyklop</strong>-Aggregattechnik abgestimmt<br />
<strong>Cyklop</strong>-Wickler<br />
Vollautomatische Stretchwickler mit <strong>Cyklop</strong>-Power-Eco-Stretchsystem<br />
Optimale Folienvorreckung von 6 - 300%<br />
Für unterschiedliche Palettenbreiten geeignet<br />
Präzise und reproduzierbar<br />
Hoher Bedienkomfort<br />
Hohe Laufruhe<br />
Schulung und Service in Bestform<br />
Dank unseres flächendeckenden Servicenetzes, kurzer Anfahrtswege<br />
und einer sofortigen Verfügbarkeit von 96% aller Ersatzteile garantieren<br />
wir Ihnen schnelle Reaktionszeiten – und das über den Störfall hinaus.<br />
Auch Anlageinstallationen, regelmäßige Wartungsarbeiten und eilige<br />
Reparaturaufträge werden von unseren Techniker schnell und zuverlässig<br />
ausgeführt. Dadurch gewährleisten wir, dass Ihre Maschinenstillstandzeiten<br />
gesenkt werden und Ihre Produktivität gesichert wird.<br />
Alle Servicetechniker werden in unserem eigenen <strong>Cyklop</strong>-Schulungszentrum ausgebildet, das ebenfalls für intensive<br />
Anwenderschulungen unserer Kunden genutzt werden kann. Auch die Experten unserer Serviceleitstelle in der Kölner<br />
<strong>Cyklop</strong>-Zentrale verfügen über fundiertes Fachwissen, um Ihnen bereits telefonisch mit Rat und Tat beiseite zu stehen.<br />
Nach Absprache mit unseren Kundenbetreuern bieten wir Systemkunden einen 24-Stunden-Service an.<br />
<strong>Cyklop</strong> International – Sicherheit, die garantiert gut ankommt.<br />
Technische Änderungen vorbehalten. © <strong>Cyklop</strong> GmbH, Köln, Schutzvermerk ISO 16016 beachten.<br />
90001111/04/2012<br />
WWW.CYKLOP.DE<br />
DIreKT KONTAKT: +49 (0) 2236 602 0<br />
CYKLOP GmbH<br />
Industriestraße 133<br />
50996 Köln<br />
Deutschland<br />
