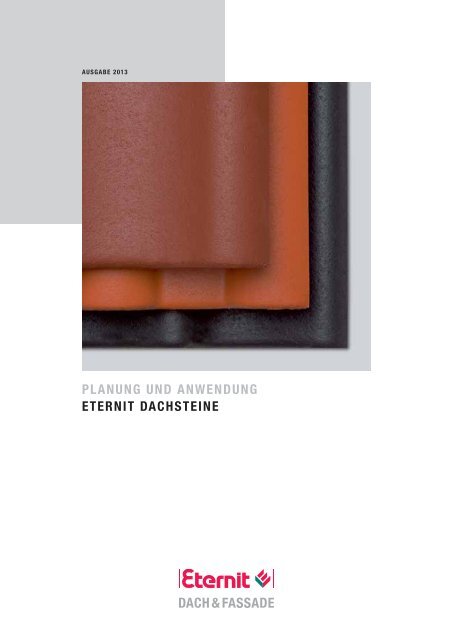

Planung & Anwendung Dachsteine

AUSGABE 2013

PLANUNG UND ANWENDUNG

ETERNIT DACHSTEINE

ETERNIT DACHSTEINE

Eternit Dachsteine sind in vier verschiedenen Modellen

erhältlich. Durch verschiedene Farben und den Ober -

flä chen seidig matt und glänzend ergeben sich um -

fang reiche Gestaltungsmöglichkeiten für Neubauten

und Neueindeckungen. Alle Eternit Dachsteine zeichnen

sich durch eine Vielzahl von Besonderheiten aus:

Abgerundete Stirnkante für besseren Wasserablauf

und zur Vermeidung von Kantenverschmutzung

Ausgeprägte Fußverrippung vermindert das Ein -

dringen von Flugschnee oder Schlagregen

Hoch liegender, abgestufter Längsfalz sorgt für

schnellen und sicheren Wasserablauf

Tief heruntergezogene seitliche Überdeckung hält

den Falz zweistufig trocken und bietet Sicherheit

gegen Moosbildung und Ablagerungen

Stabile Auflagernoppen sorgen für eine günstige

Druckverteilung ohne Durchfeuchtung der Holz -

latten

Zweifache Wasserfallen bieten zusätzlichen Schutz

vor eindringendem Wasser bei ungünstigen Wetter -

verhältnissen

Eternit Dachstein Heidelberg

Eternit Solesia Heidelberg

Eternit Dachstein Verona

Eternit Solesia Verona

Eternit AG · Vertrieb Dach

Redaktion: Sven Stumpe

Sitz der Gesellschaft:

Eternit AG · Im Breitspiel 20 · 69126 Heidelberg

Handelsregister: Mannheim HRB 337456

Alle Hinweise, technischen und zeichnerischen Angaben

entsprechen dem derzeitigen technischen Stand sowie

unseren darauf beruhenden Erfahrungen. Die beschrie -

benen Anwendungen sind Beispiele und berücksichtigen

nicht die besonderen Gegebenheiten im Einzelfall. Die

Angaben und die Eignung des Materials für die beabsichtigten

Verwendungszwecke sind in jedem Fall bau -

seitig zu überprüfen. Eine Haftung der Eternit AG ist

hierfür ausgeschlossen. Dies betrifft auch Druckfehler

und nachträgliche Änderungen technischer Angaben.

Eternit Dachstein Göteborg

Auf unserer Internetseite www.eternit.de finden Sie die

digitale Ausgabe dieser Planungsunterlage. Diese kann

aufgrund aktueller Änderungen von der gedruckten

Unterlage abweichen.

Eternit Dachstein Kapstadt

Eternit Solesia Kapstadt

Planung & Anwendung 2013

Eternit Dachsteine

THEMENÜBERBLICK

Planungsgrundlagen Allgemeines – Regeldachneigung 4

Höhenüberdeckung 5

Seitenüberdeckung 5

Profilschnitte 6

Belüftung und Feuchteschutz 7

Zusatzmaßnahmen zur Regensicherheit 8

Unterkonstruktion 10

Windsogsicherung von Dachsteinen 11

Bereichseinteilung für Windsogsicherung 14

Verarbeitungshinweise

Standard-Details

Service

Dachtiefeneinteilung 16

Dachbreiteneinteilung 17

Traufenausbildung 18

First-/Gratausbildung 19

Pultsteine 20

Giebelsteine 20

Funktionssteine 21

Einbauteile Dachdurchgänge 24

Einbauteile Lichtsteine 25

Einbauteile Schneestopper 25

Einbauteile Sicherheitsdachhaken 26

Einbauteile Jumbostein 26

Allgemeines Bearbeitung 27

Allgemeines Lieferung und Lagerung 27

Allgemeines Zeitwerte für die Verlegung 27

Traufe 28

Ortgang 30

First 33

Pultfirst 35

Wandanschluss 37

Kehle 40

Grat 41

Dachneigungswechsel 42

Dachgaube 44

Schornstein 46

Befestigungstabellen für Dachstein Heidelberg 48

Befestigungstabellen für Dachstein Verona 52

Befestigungstabellen für Dachstein Göteborg 56

Befestigungstabellen für Dachstein Kapstadt 60

Kopiervorlage Windsogberechnung 62

Windzonenkarte 63

Planung & Anwendung 2013 3 Eternit Dachsteine

PLANUNGSGRUNDLAGEN

ALLGEMEINES

Technische Grundlagen

Für die Planung und Konstruktion eines geneigten

Daches mit Eternit Dachsteinen sind folgende allgemeine

technische Vorschriften und Bestimmungen zu

beachten.

Die wichtigsten sind:

Grundregel für Dachdeckungen, Abdichtungen und

Außenwandbekleidungen des ZVDH*

Fachregel für Dachdeckungen mit Dachziegeln und

Dachsteinen des ZVDH*

Fachregel für Außenwandbekleidungen mit kleinformatigen

Produkten aus Ton und Beton des ZVDH*

Merkblatt für Wärmeschutz bei Dächern des ZVDH*

Fachregel für Metallarbeiten im

Dachdeckerhandwerk des ZVDH*

Merkblatt für Unterdächer, Unterdeckungen und

Unterspannungen des ZVDH*

Hinweise Holz und Holzwerkstoffe des ZVDH*

Hinweise zur Lastenermittlung des ZVDH*

DIN 1052 Holzbauwerke

DIN 1055 Lastannahmen für Bauten;

Eigenlasten, Windlasten,

Schneelasten

DIN 4102 Brandverhalten von Baustoffen

und Bauteilen

DIN 4108 Wärmeschutz im Hochbau

DIN 4109 Schallschutz im Hochbau

DIN 68800 Holzschutz

DIN EN 490 Dach- und Formsteine aus

Beton; Produktanforderungen

DIN EN 491 Dach- und Formsteine aus

Beton; Prüfverfahren

DIN EN 14437 Bestimmung des Abhebe wider -

standes von Dachdeckungen

EnEV

Energieeinsparverordnung

VOB/C DIN 18338 Dachdeckungs- und Dach -

abdichtungsarbeiten

VOB/C DIN 18351 Fassadenarbeiten

Bezugsquellen:

Fachregeln:

DIN-Normen:

Rudolf Müller Verlag

Stolberger Straße 76

50933 Köln

Beuth-Verlag

Burggrafenstraße 6

10787 Berlin

* ZVDH = Zentralverband des Deutschen Dachdeckerhandwerks

Für alle im Folgenden angegebenen Maßangaben gelten die nach DIN EN

490/491 zulässigen Toleranzen.

Regeldachneigung

Die Regeldachneigung für Eternit Dachsteine beträgt

für Dachsteine Heidelberg, Verona, Göteborg 22 °

für Dachstein Kapstadt 25 °

Die Regeldachneigung ist die unterste Dach nei gungs -

grenze, bei der sich in der Praxis eine Dachdeckung

als regensicher erwiesen hat.

Bei Unterschreitung der Regeldachneigung sind Zu -

satz maßnahmen zur Regensicherheit erforderlich

(siehe Seite 8).

Die Mindestdachneigung für alle Eternit Dachsteine

beträgt 10 ° und darf nicht unterschritten werden.

Materialkombination unterschiedlicher Metalle

Verschiedene Kombinationen von Metallen, z. B. Kup fer

und Zink, führen zur so genannten Kon takt korro sion.

Darunter versteht man die chemische oder elek tro -

chemische Reaktion eines Metalles. Dies kann

sowohl bei direktem Kontakt als auch durch Flüs sig -

keiten, z. B. Wasser, erfolgen. Da die Lebensdauer

me tallischer Bauteile hiervon stark abhängt, ist eine

gute Korrosionsschutzplanung erforderlich. Nach ste -

hen de Tabelle gibt hierzu Empfehlungen.

Al Pb Cu Zn NrS St

Aluminium Al

Blei Pb

Kupfer, Kupferlegierungen Cu

Zink Zn

Nichtrostender Stahl NrS

Feuerverzinkter Stahl St

= verträgliche Materialkombinationen



ALLGEMEINES

Höhenüberdeckung

Die Höhenüberdeckung bei den Dachsteinen Heidel -

berg, Verona und Göteborg kann 75 – 110 mm betragen.

Beim Dachstein Kapstadt beträgt die Höhen über -

deckung 80 – 110 mm.

Um am Ortgang einen optisch ansprechenden Ab -

schluss zu erreichen, kann je nach verwendeter

Höhenüberdeckung zwischen zwei verschiedenen Aus -

stichen an den Giebelsteinen gewählt werden. Die

genauen Maße finden Sie auf Seite 20.

Sollen Eternit Solesia Photovoltaikmodule eingebaut

werden sind die hierfür notwendigen Lattabstände

unbedingt zu beachten. Nähere Informationen finden

Sie in der technischen Unterlage Eternit Photovoltaik-

System Solesia.

Für profilierte Dachsteine gilt:

Dachneigung Höhenüber- Lattabstand

deckung [HÖ] [LT]

30 ° 75 – 110 mm 310 – 345 mm

22 ° 85 – 110 mm 310 – 335 mm

22 ° 100 – 110 mm 310 – 320 mm

Für Dachstein Kapstadt gilt:

Dachneigung Höhenüber- Lattabstand

deckung [HÖ] [LT]

35° 80 – 110 mm 310 – 340 mm

25° 95 – 110 mm 310 – 325 mm

25° 105 – 110 mm 310 – 315 mm

HÖ

Höhenüberdeckung profilierte Dachsteine

HÖ

LT

LT

Höhenüberdeckung Dachstein Kapstadt

Seitenüberdeckung

Die Seitenüberdeckung bei den Dachsteinen Heidel -

berg, Verona und Göteborg beträgt 34 mm. Durch

Schieben oder Ziehen ist ein Maßausgleich von

ca. 11 mm je 10 Dachsteine möglich.

Die Seitenüberdeckung des Dachsteins Kapstadt

beträgt ebenfalls 34 mm. Die Verlegung erfolgt dabei

mit einer Fuge von 3 mm. Bei der Verlegung ist auf

ein gleichmäßiges Fugenbild der Dachsteine zu achten.

Durch Schieben oder Ziehen ist beim Dachstein

Kapstadt ein Maßausgleich von ca. 10 mm je

10 Dachsteine möglich.

Seitenüberdeckung profilierte Dachsteine

34

34 3

Seitenüberdeckung Dachstein Kapstadt

Lastannahmen

Die für eine statische Berechnung zugrunde zu legenden

Lasten werden in der DIN 1055 Teil 1 definiert.

Für Eternit Dachsteine sind demnach folgende Last -

an nahmen zu berücksichtigen:

bis 10 Stück/m 2 0,50 kN/m 2

über 10 Stück/m 2 0,55 kN/m 2

Begehbarkeit

Bei der Verlegung und Wartung von Dächern mit

Eternit Dachsteinen sind die Vorschriften der Bau be -

rufs genossenschaften zu beachten. Belastungen durch

das Begehen der Dachfläche sollten dabei möglichst

vermieden werden. Um Schäden an den Dachsteinen

zu vermeiden, sind geeignete Maßnahmen zu treffen,

wie z.B. Einsatz von Laufbohlen, Dachleitern oder

Besen gerüsten.

Sind Einbauteile vorhanden, die einer regelmäßigen

Wartung bedürfen, wie z. B. Solar- oder Belüftungs -

anlagen, ist der Einbau von Laufrostsystemen entsprechend

den BG-Vorschriften zwingend erforderlich.




334

420

PROFILSCHNITTE

Technische Daten

Steinlänge 420 mm

Steinbreite 334 mm

Decklänge 310 mm – 345 mm

Deckbreite 300 mm

Hängelänge 400 mm

Profilhöhe 32,5 mm

Bedarf 9,7 St/m 2 – 10,7 St/m 2

Gewicht 4,3 kg

334

34 300

32,5

59,5

Kennzeichnung

Dachstein aus Beton

T-EN 490-IL-32,5-RF-300-/-/-400-4,3

27 32,5

Eternit Dachstein Verona

334


420

27 30

334

34 300

30

57








Bedarf 9,7 St/m 2 – 10,7 St/m 2


Kennzeichnung


T-EN 490-IL-30,0-RF-300-/-/-397-4,7

334


420

26,7 31

334

34 300

30,7

57,7








Bedarf 9,7 St/m 2 – 10,7 St/m 2


Kennzeichnung


T-EN 490-IL-31,0-RF-300-/-/-400-4,5

334

420



Stein breite 334 mm




Bedarf 9,8 St/m 2 – 10,7 St/m 2


19

334

3 297

Kennzeichnung


T-EN 490-IL-0-RF-300-/-/-394-4,9

Für die oben genannten Maßangaben gelten die nach

DIN EN 490 zulässigen Toleranzen.



BELÜFTUNG UND FEUCHTESCHUTZ

Lüftungsquerschnitte

Dächer mit Eternit Dachsteinen können mit oder ohne

Belüftung der Wärmedämmung geplant und ausgeführt

werden.

Die Lüftungsquerschnitte bei Dächern mit belüfteter

Wärmedämmung sind in Anlehnung an DIN 4108

Teil 3 „Wärmeschutz im Hochbau“ zu bemessen.

Mindestlüftungsquerschnitt

Beispiele für

8 m Dachtiefe 13 m Dachtiefe

Dachfläche 2 cm freie Höhe 200 cm 2 /m 200 cm 2 /m

Traufe und Pultfirst 2 ‰ der zugehörigen geneigten Fläche, mindestens 200 cm 2 /m 200 cm 2 /m 260 cm 2 /m

First und Grat 0,5 ‰ der zugehörigen geneigten Fläche, mindestens 50 cm 2 /m 50 cm 2 /m 130 cm 2 /m

Die Höhe h des freien Lüftungsquerschnittes in der

Dachfläche muss mindestens 2 cm betragen.

Für den Belüftungsraum zwischen der Zusatzmaß -

nah me und der Dachdeckung gelten diese in der

DIN 4108-3 geforderten Lüftungsquerschnitte zwar

nicht, haben sich aber in der Praxis bewährt und

sollen daher berücksichtigt werden.

Vor allem bei den Lüftungsöffnungen an Traufe, Pultund

Satteldachfirst sind die sich durch den Einbau

von Lüftungsgittern, -kämmen oder anderen Profilen

ergebenden Querschnittseinengungen zu berücksichtigen.

Die benötigten Entlüftungsöffnungen sind entsprechend

zu vergrößern.

2 ‰

0,5 ‰

≥ 5°

h

Lüftungsquerschnitt bei Satteldächern

2 ‰

≥ 5°

2 ‰

Lüftungsquerschnitt bei Pultdächern

h

2 ‰

Lüftungsquerschnitte von Lüftungselementen aus dem Eternit Dachstein Sortiment:

Lüftungselement

Lüftungsquerschnitt

Lüfterstein Verona 33 cm 2

Lüfterstein Heidelberg 36 cm 2

Werden Lüfterelemente in die Dachfläche eingebaut,

so ist bei Zusammentreffen mehrerer Fak to ren, z.B.

star ker Wind mit feinem Regen, der Ein trieb von Flug -

schnee bzw. Treibregen nicht auszuschließen.

Lüfterstein Göteborg 40 cm 2

Lüfterstein Kapstadt 30 cm 2

Firstlüftungskappe 130 cm 2 /m

First-/Gratlüftungsrolle Eterroll 135 cm 2 /m

Belüftung bei Außenwandkonstruktionen

Auch bei Außenwandkonstruktionen muss die durch

Tauwasserausfall entstehende Feuchte durch aus -

reichende Lüftung zwischen der Bekleidung und

der Wand bzw. Wärmedämmung abgeführt werden.

Darüber hinaus dient dieser Hinterlüftungs raum zur

Ableitung von evtl. eindringendem Schlagregen.

Die Forderung nach Hinterlüftung ist erfüllt, wenn die

Außenwandbekleidung mit einem Abstand von mindestens

20 mm von der Außenwand angeordnet wird.

Der Abstand darf zum Beispiel durch die Unter kon -

struk tion örtlich bis auf 5 mm reduziert werden. Für

die Funktionsfähigkeit der Hinterlüftung müssen Beund

Entlüftungsöffnungen von mindestens 50 cm 2 je

Meter Wandlänge vorhanden sein.

Querschnittseinengungen durch z. B. Lüftungsgitter

sind zu berücksichtigen. Die Be- und Entlüftung muss

auch an Durchdringungen ge währ leistet sein.



ALLGEMEINES

Zuordnung von Zusatzmaßnahmen

Zusatzmaßnahmen zur Regensicherheit in Form von

Unterspannungen, Unterdeckungen oder Unter dä chern

sind bei der Planung und Ausführung vorzusehen,

wenn erhöhte Anforderungen an die Dachkonstruktion

gestellt werden.

Erhöhte Anforderungen können in verschiedene Kate -

go rien eingeordnet werden. Die nachfolgende Auf -

listung gibt einen Überblick über die wichtigsten

Anforderungen. Die in der Tabelle genannten Zusatz -

maßnahmen sind Mindestmaßnahmen. Für untergeordnete

Gebäude können im Einzelfall abweichende

Zusatzmaßnahmen vereinbart werden.

Konstruktion

Stark gegliederte Dachflächen

Besondere Dachformen

Kehlen und Gauben

Große Sparrenlängen

Eternit Solesia Photovoltaikanlage 1

Nutzung

Zu Wohnzwecken genutzte Dachgeschosse 2

Bei wärmegedämmten Dachkonstruktionen

Lagerung feuchteempfindlicher Güter

Klimatische Verhältnisse

Schnee- oder windreiche Gebiete

Exponierte Lage

Besondere Witterungsverhältnisse

Örtliche Bestimmungen

Landesbauordnung

Städte-/Kreis-/Gemeindesatzung

Bauaufsichtliche Vorschriften

Denkmalschutzauflagen

Dachstein Heidelberg Dachstein Kapstadt erhöhte Anforderungen an die Dachkonstruktion 3

Dachstein Verona

Dachstein Göteborg keine weitere eine weitere zwei weitere drei weitere oder mehr

22 ° 25 ° Klasse 6 Klasse 6 Klasse 5 Klasse 4

Regeldachneigung Regeldachneigung Unterspannung (USB-A) Unterspannung (USB-A) überlappte Unterdeckung verschweißte/verklebte

(UDB-A, UDB-B 4 ) Unterdeckung

(UDB-A, UDB-B 4 )

nahtgesicherte Unterspannung

(USB-A)

Dachfolie Rofatop 110 Dachfolie Rofatop 110 Dachfolie Rofatop 110 Dachfolie Rofatop 110 fix

Dachfolie Rofatop 135 Dachfolie Rofatop 135 Dachfolie Rofatop 135 Dachfolie Rofatop 135 fix


verschweißte/verklebte verschweißte/verklebte naht- und perforations- naht- und perforations-

Unterdeckung Unterdeckung gesicherte Unterdeckung gesicherte Unterdeckung

(UDB-A, UDB-B 4 ) (UDB-A, UDB-B 4 ) (UDB-A, UDB-B 4 ) (UDB-A, UDB-B 4 )

nahtgesicherte nahtgesicherte naht- und perforations- naht- und perforations-

Unterspannung (USB-A) Unterspannung (USB-A) gesicherte Unterspannung gesicherte Unterspannung

(USB-A)

(USB-A)

Dachfolie Rofatop 110 fix Dachfolie Rofatop 110 fix Dachfolie Rofatop 135 fix Dachfolie Rofatop 135 fix


mit Nageldichtung


naht- und perforations- naht- und perforations- naht- und perforations- naht- und perforationsgesicherte

Unterdeckung gesicherte Unterdeckung gesicherte Unterdeckung gesicherte Unterdeckung

(UDB-A, UDB-B 4 ) (UDB-A, UDB-B 4 ) (UDB-A, UDB-B 4 ) (UDB-A, UDB-B 4 )

naht- und perforations- naht- und perforations- naht- und perforations- naht- und perforationsgesicherte

Unterspannung gesicherte Unterspannung gesicherte Unterspannung gesicherte Unterspannung

(USB-A) (USB-A) (USB-A) (USB-A)



mit Nageldichtung mit Nageldichtung mit Nageldichtung mit Nageldichtung und auf

druckfester Unterlage


regensicheres Unterdach regensicheres Unterdach wasserdichtes Unterdach wasserdichtes Unterdach

Dachfolie Rofatop 210 fix Dachfolie Rofatop 210 fix

mit Nageldichtung und auf mit Nageldichtung und auf

druckfester Unterlage druckfester Unterlage

10 ° Klasse 1 Klasse 1 Klasse 1 Klasse 1

wasserdichtes Unterdach wasserdichtes Unterdach wasserdichtes Unterdach wasserdichtes Unterdach

Mindestdachneigung 10 °

Eine Unterschreitung dieser Mindestdachneigung ist auch mit Zusatzmaßnahmen nicht möglich.

1

Weitere Informationen entnehmen Sie bitte der technischen Unterlage Eternit Photovoltaik-System Solesia

2

Die Nutzung des Dachgeschosses, insbesondere zu Wohnzwecken, gilt als 2 erhöhte Anforderungen an die Dachkonstruktion

3

Erhöhte Anforderungen bilden Kategorien gemäß Abschnitt 1.1.3 der Fachregel. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie ergeben, z.B. können sich aus klimatischen Verhältnissen mehrere

erhöhte Anforderungen ergeben.

4

Wenn die Indizes 2), 3), 4), 5) im Produktdatenblatt für Unterdeckbahnen des ZVDH erfüllt sind.



ZUSATZMASSNAHMEN ZUR REGENSICHERHEIT

Überlappte/Verklebte Unterspannung – Klasse 3/4/6

Die Dachfolien sind freihängend oder freigespannt

über die Sparren zu führen. Werden die Dachfolien

mit Durchhang verlegt, soll das Stichmaß nicht größer

als die Konterlattendicke sein. Die Höhenüberlappung

ist je nach Anforderung verklebt oder lose überlappt

auszuführen. Da Unterspannungen nur bei belüfteten

Konstruktionen eingesetzt werden dürfen, müssen die

Bahnen etwa 5 cm vor der First-Scheitellinie enden.

Überlappte/Verklebte Unterdeckung – Klasse 3/4/5

Die Ausführung einer Unterdeckung erfolgt mit geeigneten

Dachfolien, die auf Schalung oder ausreichend

formstabiler Wärmedämmung aufliegen. Die Konter lat -

tung liegt dabei auf der Dachfolie. Wärme dämm stoffe

dürfen die Unterdeckung nicht nach außen drücken.

Je nach Anforderung wird die Höhen über lappung verklebt

oder lose überlappt ausgeführt. Bei belüfteten

Konstruktionen, beispielsweise unterlüfteten Scha lun -

gen, soll die Unterdeckung nicht mehr als 3 cm vor

der First-Scheitellinie enden. Die Lüftungsöffnungen

sind immer abzudecken.

Regensicheres Unterdach – Klasse 2

Kennzeichnend ist die wasserdichte Ausführung der

Fläche, einschließlich der Höhen- und Seiten über -

lappun gen und aller Anschlüsse, Einbauteile und

Durch dringungen. Die Konterlattung wird mit einer

zusätzlichen Nageldichtung auf der Dachfolie verlegt.

Eventuell vorhandene Lüftungsöffnungen sind immer

abzudecken. Rofatop 210 fix kann auf einer ausreichend

druckstabilen Unterlage als regensicheres

Unterdach mit einer Höhenüberlappung von 15 cm

und der Eternit Nageldichtung unter der Konterlattung

eingesetzt werden.

Wasserdichtes Unterdach – Klasse 1

Auch hier muss die Ausführung der Fläche einschließlich

der Höhen- und Seitenüberlappungen und

aller Anschlüsse, Einbauteile und Durchdringungen

wasserdicht sein. Bei wasserdichten Unterdächern

werden die Dachfolien über die Konterlattung geführt.

Weiterhin dürfen wasserdichte Unterdächer keine Öffnungen

aufweisen, da der Eintrieb von Flugschnee

und Regen dabei nicht zu vermeiden ist. Unterdächer

mit Lüftungsöffnungen können somit nur als regensichere

Unterdächer eingestuft werden.

Begriffe

Naht- und Perforationssicherung

Als Nahtsicherung wird die regensichere oder wasserdichte

Verklebung der Dachfolien im Bereich der Hö -

hen- und Seitenüberlappungen bezeichnet. Idealer -

weise können hierfür die Eternit Dachfolien 110 fix,

135 fix oder 210 fix mit doppeltem Selbstklebe strei -

fen verwendet werden.

Unter Perforationssicherung versteht man die Ab dich -

tung der Nageldurchdringungen zwischen Konter lat -

tung und Dachfolie mit geeigneten Maßnahmen gegen

Wassereintrieb, z. B. der Eternit Nagel dichtung.

Behelfsdeckung

Als Behelfsdeckung bezeichnet man den vorüber ge -

hen den Schutz der Bauteilfläche vor Feuchtigkeit.

Die se kann durch Abplanen, Einhausen oder durch

andere regensichernde Maßnahmen geschaffen werden.

Unter deck- und Unterspannbahnen können die

Funktion der Behelfsdeckung übernehmen, wenn

diese die Klassi fizierung UDB-A, UDB-B (mit Her stel -

ler frei gabe) oder USB-A (mit Herstellerfreigabe) besitzen.

Übernimmt die Zusatzmaßnahme die Funktion der

Behelfs deckung, ist immer eine Naht- und Per fo ra -

tions sicherung notwendig.

Bauteil-Anschlüsse

Bei Anschlüssen an aufgehende Bauteile sind die

Dachfolien mindestens 5 cm über die Oberkante der

Dacheindeckung zu führen und zu befestigen. Bei

firstseitigen Anschlüssen können größere Anschluss -

höhen erforderlich werden. Alle Anschlüsse müssen

mindestens regensicher ausgeführt werden. Zum An -

schluss der Eternit Dachfolien Rofatop an aufgehende

Bauteile können der Eternit Kartuschenkleber oder

die Eternit Klebebänder verwendet werden.



UNTERKONSTRUKTION

Allgemeines

Die Unterkonstruktion für Dacheindeckungen mit

Betondachsteinen wird in der Regel aus Holz hergestellt.

Bei Dachkonstruktionen mit Unterspannungen,

Unterdeckungen oder Unterdächern ist immer eine

Konterlattung mit mindestens 24 mm Dicke einzubauen.

Der hierdurch sichergestellte Abstand zwischen

der Zusatzmaßnahme und der Dachdeckung

dient im Wesentlichen:

der sicheren Ableitung eventuell durch die

Dacheindeckung eindringender Feuchtigkeit

der sicheren Ableitung abtropfenden Tauwassers

von der Unterseite der Dacheindeckung

zur Unterlüftung der Dacheindeckung

Konterlatten

Über Unterdächern, Unterdeckungen oder Unter span -

nun gen ist der Einbau von Konterlatten notwendig.

Dieser Abstand dient der sicheren Ableitung von eingedrungener

Feuchtigkeit durch starke Witterung

oder Tauwasser und zur bauphysikalisch notwendigen

Unterlüftung der Dachdeckung.

Geachtet werden muss immer auf die funktionierende

und ausreichend dimensionierte Ausbildung der Zuund

Abluftöffnungen an Traufe und First.

Die Höhe der Konterlattung muss mindestens 24 mm

betragen. In schneereichen Gebieten kann durch eine

größere Konterlattenhöhe erreicht werden, dass Schnee

langsamer und gleichmäßiger von der Dachfläche ab -

taut. Konterlatten ohne rechnerischen Nachweis sollen,

Konterlatten mit rechnerischem Nachweis müssen

mindestens der Sortierklasse S10 nach DIN 4074-1

entsprechen.

Wird als Zusatzmaßnahme eine perforationsgesicherte

Unterdeckung oder Unterspannung gefordert, muss

zwischen Konterlatte und Dachfolie eine geeignete

Nageldichtung eingebaut werden. Nachfolgend empfohlene

Konterlattendicken in Abhängigkeit von der

Sparrenlänge.

Werden die Konterlatten über Aufdachdämmsystemen

eingebaut, müssen die Konterlatten zusätzliche

Funktionen übernehmen. Für Mindestquerschnitt und

Be festigung der Konterlatten ist hierbei ein separater

statischer Nachweis notwendig, der in der Regel vom

jeweiligen Dämmstofflieferant erstellt wird.

Sparrenlänge

empfohlene

Konterlattendicke

8,0 m 24 mm

12,0 m

12,0 m

30 mm

40 mm

Dachlatten

Dachlatten mit Auflagerabständen 1,0 m und ohne

weitere statische Funktion sind tragende Bauteile ohne

rechnerischen Nachweis. Diese Dachlatten müssen

mindestens der Sortierklasse S10 nach DIN 4074-1

entsprechen.

Für Dachlatten mit Auflagerabständen 1,0 m oder

mit weiteren statischen Funktionen, ist ein rechnerischer

Nachweis erforderlich, durch den sich der notwendige

Querschnitt, ggf. abweichende Holzgüte und

die Anzahl der Befestigungen ergibt.

Dachlatten sind immer so anzubringen, dass zwei

volle Kanten, etwa mittig auf dem Sparren oder der

Konterlatte aufliegen.

Speziell der Eternit Dachstein Kapstadt zeichnet sich

durch seine klare, ebene Linienführung aus. Um diesen

optischen Eindruck zu erhalten, ist schon während

der Verlegung besonderes Augenmerk auf die Eben -

heit der Unterkonstruktion zu legen. Auch hier wird

empfohlen besonders auf die Gerad- und Ebenheit

der verwendeten Dachlatten zu achten.

In der folgenden Tabelle finden Sie Empfehlungen für

die maximalen Sparrenabstände der verschiedenen

Dachlattenquerschnitte.

empfohlener Querschnitt

der Dachlattung

Eternit Dachstein profiliert

Sparrenabstand (Achsmaß)


30/50 mm 0,8 m 0,7 m

40/60 mm 1,0 m 0,9 m

60/60 mm – 1,0 m

statischer Nachweis erforderlich 1,0 m 1,0 m



WINDSOGSICHERUNG

Allgemeines

Bei der Ermittlung der Windlasten auf Dach deckun gen

ist zu beachten, dass diese von unterschiedlichen

Para metern abhängig sind, z. B.:

Gebäudestandort

Gebäudehöhe

Dachform

Konstruktion

Deckunterlage.

Im Folgenden werden diese wesentlichen Parameter

kurz erläutert. Weiterhin finden Sie ab Seite 48 die

Befestigungstabellen für die Kombinationen der verschiedenen

Eternit Dachsteine und den Eternit Sturm -

klammern.

Grundsätzlich sind alle Dach- und Formstein an

Dach rändern mechanisch zu befestigen. Die Befesti -

gungsmittel müssen dabei eine Kraft von mindestens

0,6 kN/m rechtwinklig zur jeweiligen Lage aufnehmen

können. In der Regel wird dies erreicht, in dem

jeder Formstein mit einer Schraube 4,5 mm und

einer Einschraubtiefe in die Dachlatte 24 mm

befestigt wird. Bei Dachneigungen 65 ° ist grundsätzlich

jeder Dachstein mechanisch zu befestigen.

Dachsteine der Traufreihe müssen ebenfalls gegen

Windsog gesichert werden. Da hier in der Regel mit

abweichenden Holzquerschnitten gearbeitet wird, wer -

den Eternit Sturmklammern zum Einschlagen oder an -

dere geeignete Maßnahmen empfohlen. Zu sicheren

Befestigung geschnittener Dachsteine zum Beispiel am

Grat, ist die Eternit Montageklammer ideal geeignet.

Gern unterstützen wir Sie bei der Ermittlung der

erforderlichen Windsogsicherung. Füllen Sie dazu bitte

das Berechnungsformular auf Seite 62 aus und

senden es uns zu.

Im Internet unter www.eternit.de finden Sie ein

Berechnungsprogramm, welches Sie auf einfache

Weise durch die Berechnung führt.

Einzelnachweis

Über die Befestigungstabelle kann ein Großteil der

Dächer berücksichtigt werden. In einigen Fällen muss

allerdings ein Einzelnachweis der Windsogsicherung

erstellt werden, da Besonderheiten nicht tabellarisch

abgebildet werden können. Wird ein Einzelnachweis

erforderlich, ist dieser von einem Fachplaner oder

Statiker zu erbringen.

Ein Einzelnachweis ist erforderlich bei:

Gebäudehöhen über 25,0 m

Geländehöhen über 1.100 m NN

Konstruktionen mit offener Deckunterlage

Gebäude mit Öffnungen von mehr als 30 %

Gebäudestandorten auf den Nordseeinseln

Gebäudestandorten in exponierter Lage.

Als exponierte Lage wird bezeichnet:

Gebäudestandorte in Kamm- und Gipfellagen

Flughafennähe

Gebäude bei denen die umgebende Bebauung eine

„Schluchtenbildung“ begünstigt.

Empfohlen wird auch Kirchen oder Gebäude an

Binnen gewässern als exponiert anzusehen.

Gebäudestandort

Der Gebäudestandort wird unter anderem über die

Zuordnung zu einer Windzone gemäß DIN 1055-4

festgelegt. Wird die Windzone anhand der Wind -

zonen karte auf Seite 63 ermittelt, so ist bei Gebäu -

destandorten im Grenzgebiet zwischen zwei Zonen

immer die höhere Windzone zu wählen. Zur genauen

Ermittlung der Zugehörigkeit sind die jeweils aktuellen

amtlichen Bekanntmachungen der Bundesländer

zu beachten. Unverbindlich können diese beim Deut -

schen Institut für Bautechnik (DIBt) unter www.dibt.de

bezogen werden. Dort ist eine Zuordnung der Land -

kreise und kreisfreien Städte zu finden.

Einen weiteren Einfluss hat die Geländehöhe des

Standortes. Bei Geländehöhen über 800 m üNN wird

der Geschwindigkeitsdruck durch die Geländehöhe

beeinflusst. Daher ist bei Geländehöhen ab 800 m üNN

ein Erhöhungsfaktor von (0,2 + Höhe üNN)/1.000 zu

berücksichtigen.

Innerhalb der vier Windzonen ist Deutschland in verschiedene

Geländeprofile aufgeteilt. Das flächenmäßig

größte Geländeprofil ist jeweils das Gebiet Bin nen -

land.

Die Windzone „Bereich Küste“ definiert einen Streifen

auf dem Festland entlang der Küste mit 5,0 km Breite

landeinwärts. In den Windzonen 3 und 4 zählen zum

Windzone 1

Windzone 2

Windzone 3

Windzone 4

Binnenland (Mittelgebirge)

Geländeprofil Küste auch die jeweiligen Inseln der

Ostsee. Innerhalb der Inseln erfolgt keine Unter schei -

dung zwischen Binnenland und Küste.

Für die Inseln der Nordsee können keine allgemein

gültigen Tabellen erstellt werden. Bei Gebäude stand -

orten auf den Nordseeinseln ist daher immer ein Ein -

zel nachweis erforderlich.

Binnenland (norddeutsches Tiefland, Voralpenland)

Küste und Inseln der Ostsee (Usedom)

Binnenland

Küste, einschließlich Inseln der Ostsee (Teile von Rügen, Poel)

Binnenland

Küste, einschließlich Inseln der Ostsee (Teile von Rügen, Fehmarn)

Inseln der Nordsee

Gebäudehöhe h

Gebäude mit einer Höhe bis 25,0 m werden in drei

Höhenstufen eingeteilt.

Gebäudehöhen 10,0 m

Gebäudehöhen 10,0 m bis 18,0 m

Gebäudehöhen 18,0 m bis 25,0 m

Bei diesen Gebäuden darf der Geschwindigkeitsdruck

zur Vereinfachung konstant über die jeweilige Ge -

bäudehöhe angenommen werden. Zu berücksichtigen

ist, dass bei Gebäuden mit Hanglage immer die größte

Höhe über Gelände bis zum First ausschlaggebend

ist. Für Gebäude über 25,0 m Höhe ist ein separater

Nachweis der Windsogsicherung notwendig.




Dachform

Je nach Dachform muss die Windsogsicherung un -

ter schiedlich ausgeführt werden. Hauptgrund dafür

sind unterschiedliche Beanspruchungen der einzelnen

Dachbereiche, die für jede Dachform separat be -

trach tet werden müssen.

Im Folgenden sind Tabellen und Befestigungs sche men

für Sattel-, Trog-, Walm- und Pultdächer aufgeführt.

Andere Dachformen können in der Regel von diesen

abgeleitet werden. Bei zusammengesetzten Bau kör -

pern ist jeder Gebäudeteil einzeln zu betrachten.

Satteldach

Trogdach

Walmdach

Pultdach

Konstruktion

Ein gesonderter Nachweis der Windsogsicherung ist

erforderlich bei

geschlossenen Gebäuden mit durchlässigen

Außenbauteilen oder

offenen Gebäuden

wenn bei diesen die Deckunterlage

mit Unterspannungen und ohne durchströmmungshemmender

Schicht oder

mit offener Deckunterlage

ausgeführt ist.

Dabei gelten als durchlässige Außenbauteile Flächen,

deren Öffnungen maximal 30 % ihrer Gesamtfläche

betragen und auch bei Sturm geöffnet werden müssen

(z. B. Ausfahrtstore von Gebäuden für Rettungs dienste,

oder teilweise auch landwirtschaftliche Gebäude).

Als offen gelten Gebäude, wenn mindestens eine Außen -

wand Öffnungen von mehr als 30 % ihrer jeweiligen

Gesamtfläche aufweist.

Deckunterlage

Bei der Berechnung der notwendigen Wind sog siche -

rung ist die vorhandene Art der Deckunterlage entscheidend.

Unterschieden werden müssen hierbei die

folgenden Arten von Deckunterlagen:

geschlossene Deckunterlage und/oder durchströmmungshemmende

Schicht

Unterspannung ohne durchströmmungshemmender

Schicht

offene Deckunterlage.

Werden Dachkonstruktionen mit offener Deck unter -

lage ausgeführt, muss der volle Windinnendruck

zusätzlich berücksichtigt werden.

Bei Unterspannungen ohne durchströmmungshemmende

Schicht, ist noch immer ein reduzierter Wind -

innendruck zu berücksichtigen. Ob die Unter span nung

verklebt oder lose überlappt wird, ist dabei zu vernachlässigen.

Bei geschlossenen Deckunterlagen und/oder durchströmmungshemmenden

Schichten unterhalb der

Dach deckung kann auch bei Gebäuden mit durchlässigen

Außenbauteilen oder offenen Gebäuden der

Windinnendruck vernachlässigt werden.

Die ab Seite 48 aufgeführte Befestigungstabelle gilt

nur für Konstruktionen mit geschlossener Deck unter -

lage und/oder durchströmmungshemmender Schicht.

Als geschlossene Deckunterlagen gelten:

Aufsparrendämmungen

Holzschalungen mit Unterdeckungen

Dachkonstruktionen mit Unterdächern

Schalungen aus Holzwerkstoffen

verfalzte Unterdeckplatten

Unterspannungen im Bereich von Spitzböden

Ortbetondecken.

Als durchströmmungshemmende Schichten gelten:

Dachaufbauten mit verklebten Dampfsperren

Plattenmaterialien als Luftdichtheitsschicht

Bauteile mit luftdichten Schichten gemäß

DIN 4108-7.

Unterspannungen in Verbindung mit zwischen oder

unterhalb der Sparren angeordneten Sichtschalungen

sind im Bereich von Dachüberständen wie geschlossene

Deckunterlagen zu betrachten.

Dachaufbau mit geschlossener Deckunterlage und

durchströmmungshemmender Schicht

Dachaufbau mit Unterspannung ohne durchströmmungshemmender

Schicht




Dachdurchdringungen

Im Bereich von Durchdringungen, Aufbauten, Loggien

und Gauben auf Dächern treten zusätzliche Verwir -

be lungen auf, die sich auf die Lagesicherheit der

Dachsteine auswirken können. In diesen Bereichen

sind zusätzliche Maßnahmen zur Windsogsicherung

erforderlich die einen höheren Widerstand gegen

Windsog bieten.

Als Durchdringung oder Aufbau gelten Bauteile, die

an mindestens einer Stelle mehr als 35 cm über die

Oberkante der Dacheindeckung herausragen und

die über mindestens eine waagerechte Abmes sung

von 50 cm verfügen.

Die Breite des Randstreifens beträgt c/2, wobei c

immer die längere Seite von a oder b der Durch drin -

gung ist. Die Breite dieses Randstreifens ist auf min -

destens 1,0 m und maximal 2,0 m begrenzt. Der

sich hieraus ergebende Randbereich kann dem je wei -

ligen Bereich der Befestigungstabelle ab Seite 48

zugeordnet werden.

Bedeutung der Befestigungsschemen

Da in den verschiedenen Dachbereichen die Anfor de -

rungen an die Verklammerung der Dachsteine verschieden

sind, müssen die Dachsteine unterschiedlich

oft befestigt werden. In den Tabellen ab Seite 48 sind

die Befestigungsschema mit 1:3, 1:2, 1:1, „–“ oder

„x“ angegeben.

Im Befestigungsschema 1:3 ist somit jeder dritte

Dachstein, im Befestigungsschema 1:2 jeder zweite

Dachstein und im Befestigungsschema 1:1 jeder

Dachstein mit einer Eternit Sturmklammer zu befestigen.

Wird in der Tabelle „–“ angegeben, so ist in diesem

Bereich keine Eternit Sturmklammer erforderlich.

Dachbereiche, die in den Tabellen mit „x“ gekennzeichnet

sind, können rechnerisch mit dieser Dach -

stein/Sturmklammer-Kombination nicht ausgeführt

werden. Hier kann es möglich sein, auf eine andere

Kombination auszuweichen. Alternativ kann eine Ein -

zel fallberechnung erforderlich sein, bei der wir Sie

gern unterstützen. Füllen Sie dazu bitte das Berech -

nungsformular auf Seite 62 aus und senden es uns zu.

Ab einer Neigung von 65 ° ist grundsätzlich jeder

Dachstein mir einer Sturmklammer zu befestigen.

Befestigungsschemen für Eternit Dachsteine Heidelberg, Verona, Göteborg

Befestigungsschema 1: 3 –

jeder dritte Dachstein


jeder zweite Dachstein

Befestigungsschemen für Eternit Dachstein Kapstadt

Befestigungsschema 1:1 –

jeder Dachstein


jeder dritte Dachstein


jeder zweite Dachstein

Befestigungsschema 1:1 –

jeder Dachstein

Eternit Sturmklammern

Um die Verlegung der Eternit Dachsteine bei jeder Kon -

struktion einfach zu ermöglichen, haben sich Sturm -

klammern zum Einhängen bewehrt. Ohne zu sätz liches

Werkzeug lassen sich diese in die Dach lattung einhän -

gen und im Seitenfalz der Dachsteine befestigen. Sturm -

klammern zum Einhängen müssen für die jeweils verwendete

Dachlattung 30/50 mm oder 40/60 mm bestellt

werden. Für andere Quer schnit te sind Eternit Sturm -

klam mern zum Einschlagen in die Dachlattung erhältlich.

Um eine ausreichende Sturmsicherung zu erreichen, ist

für jede Dachstein/Sturmklammer-Kombination die Er -

mittlung des charakteristischen Widerstands R d,f

erforderlich. Mit diesen Werten können die notwendigen

Befestigungsschemen ermittelt werden.

Werden andere Sturmklammern verwendet, muss für

diese ein separater Nachweis vom Hersteller mit

Angabe der notwendigen Befestigungsschemen

erstellt werden.

Sturmklammer zum Einhängen für

Dachsteine Heidelberg, Verona,

Göteborg

Sturmklammer zum Einschlagen

für Dachsteine Heidelberg, Verona,

Göteborg

Für den Dachstein Kapstadt steht eine spezielle

Sturm klammer zum Einschlagen zur Verfügung.

Sturmklammer zum Einschlagen

für Dachstein Kapstadt



BEREICHSEINTEILUNG FÜR WINDSOGSICHERUNG

Bereichseinteilung

Bei der Einteilung der Dachfläche muss berücksichtigt

werden, dass der Wind aus verschiedenen Richtun -

gen auf ein Gebäude treffen kann. Daher ist für jede

mögliche Anströmrichtung des Windes die Dachfläche

in Normal- und Randbereiche einzuteilen. Durch Über -

lagerung dieser einzelnen Bereichseinteilungen ergibt

sich eine zusammengesetzte Einteilung der gesamten

Dachfläche. Zusätzlich sind eventuell weitere Bereiche

durch z. B. Aufbauten, Gauben oder Durchdringungen

zu berücksichtigen.

Im Folgenden finden Sie die verschiedenen Bereichs -

einteilungen für Sattel-, Trog-, Walm- und Pultdächer.

Bei zusammengesetzten Baukörpern, z. B. L-, U- oder

T-förmigen Grundrissen, ist jedes Gebäudeteil einzeln

zu betrachten. Weiterhin können bei zusammengesetzten

Baukörpern weitere Dachbereiche entstehen,

z. B. Kehlbereiche. Diese Kehlbereiche sind auf den

bei den angrenzenden Dachseiten je 1,0 m breit, senk -

recht zum Kehlverlauf gemessen. Befestigt wird dieser

Kehlbereich wie der Bereich der Hauptdachfläche.

Die Breite von Gratbereichen beträgt e/8, senkrecht

zum Gratverlauf gemessen, aber mindestens 1,0 m.

Auch dieser Bereich wird wie der Hauptdachfläche

befestigt.

Die Dachdeckung von Gauben kann vereinfachend wie

der Bereich der Hauptdachfläche befestigt werden.

Wird davon abgewichen, sind die Gauben wie eigenständige

Dachflächen zu betrachten.

Bereichseinteilung bei Pultdächern

Bei der Bereichseinteilung von Pultdächern sind 3 An -

strömrichtungen zu beachten: senkrecht zur Traufe,

senkrecht zum Giebel und senkrecht zum Pult.

Wird die Windanströmrichtung senkrecht zur Traufe

oder senkrecht zum Pult betrachtet, ergibt sich die

Breite der Dachbereiche an Traufe und Pult über die

Größe ex. Die Breite dieser Dachbereiche und

beträgt ex/8.

ex = kleinerer Wert von b oder 2 · h

Wird die Windanströmrichtung senkrecht zum Giebel

betrachtet, ergibt sich die Breite der Dachbereiche

am Ortgang über die Größe ey. Die Breite des sich

ergebenden Dachbereichs beträgt ey/8, mindestens

aber 1,5 m.

ey = kleinerer Wert von a oder 2 · h

Die Größen ex und ey werden immer in der Ebene

der Dachfläche gemessen, bzw. angetragen und sind

immer auf volle Dachsteinbreiten aufzurunden.

Generell gilt:

b = Trauflänge einschließlich Dachüberstand

h = Gebäudehöhe

Dachlänge b

ey/8

Dachlänge b

Pult

Pult

2

Dachbreite a

Wind

1

2

Dachbreite a

3

ex/8

Traufe

Traufe

Wind

Einteilung der Dachfläche für die

Anströmrichtung senkrecht zur Trauflinie


Anströmrichtung senkrecht zum Giebel

Dachlänge b

Wind

ey/8

Dachlänge b

ey/8

Pult

Pult

4

ex/8

4

ex/8

2

Dachbreite a

1 2

1

Dachbreite a

3

ex/8

Traufe

Traufe


Anströmrichtung senkrecht zum Pult

Beispiel einer Bereichseinteilung bei Gebäuden

mit vier Anströmrichtungen


VERARBEITUNGSHINWEISE

BEREICHSEINTEILUNG FÜR WINDSOGSICHERUNG

Bereichseinteilung bei Satteldächern und Trogdächern

Bei der Bereichseinteilung von Satteldächern sind die

Windanströmrichtungen senkrecht und parallel zur

First linie zu betrachten. Trogdächer sind analog Sat tel -

dächer zu behandeln.

Wird die Windanströmrichtung senkrecht zur Firstlinie

betrachtet, ergibt sich die Breite der Dachbereiche an

Traufe und First über die Größe ex. Die Breite dieser

Dachbereiche und beträgt ex/8.


Wird die Windanströmrichtung parallel zur Firstlinie


am Ortgang über die Größe ey. Die Breite des sich

ergebenden Dachbereichs beträgt ey/8, mindestens

aber 1,5 m.








Dachlänge b

ey/8

Dachlänge b

ey/8

Dachlänge b

ey/8

Traufe

Traufe

Traufe

3

ex/8

2

1

2

1

2

1

4

2

3

First

ex/8 ex/8

Dachbreite a

Wind

1

2

First

Dachbreite a

1

4

4

2

3

First

1

ex/8 ex/8 ex/8

Dachbreite a

Traufe

Traufe

Traufe

Wind


Anströmrichtung senk recht zur Firstlinie


Anströmrichtung parallel zur Firstlinie



Bereichseinteilung bei Walmdächern

Bei der Bereichseinteilung von Walmdächern sind

ebenf alls die Windanströmrichtungen senkrecht und

parallel zur Firstlinie zu betrachten. Im Bereich der

Grate und der Walmflächen sind die sich ergebenden

Bereiche besonders zu beachten.

Wird die Windanströmrichtung senkrecht zur Firstlinie

betrachtet, ergibt sich die Breite der Dachbereiche an

Traufe und First über die Größe ex. Die Breite der sich

ergebenden Dachbereiche und beträgt ex/8.


Wird die Windanströmrichtung parallel zur Firstlinie


am Grat über die Größe ey. Die Breite dieses Grat -

bereichs beträgt ey/8.





Bei der überlagerten Einteilung sind die Gratbereiche

mit der Größe e/8 einzuteilen. Dabei ist zu beachten:

e = größerer Wert von ex oder ey




Dachlänge b

Dachlänge b

Dachlänge b

Traufe

Traufe

Traufe

Grat

Grat

ex/8

1

2

ex/8

3

2

4

First

ex/8

ex/8

1 2

1

Grat

1

2

Grat

ex/8 ex/8

Dachbreite a

Wind

Grat

Grat

1

1

1

ey/8

ey/8

2

2

First

1

ey/8

ey/8

Grat

2

Grat

Dachbreite a

Grat

Grat

1

1

1

e/8

e/8

3

2

4

4

2

3

First

1

1

e/8

1

e/8

Grat

Grat

ex/8 ex/8 ex/8 ex/8

Dachbreite a

Traufe

Traufe

Traufe

Wind


Anströmrichtung senkrecht zur Firstlinie


Anströmrichtung parallel zur Firstlinie





EINTEILUNG DER DACHFLÄCHE

Dachtiefeneinteilung

Vor Beginn der Eindeckung ist die Dachtiefe einzuteilen

und einzulatten. Zu berücksichtigen dabei sind:

der Trauflattenabstand TA (siehe Seite 18),

je nach Konstruktion 310 – 380 mm

der Traufüberstand TÜ (siehe Seite 18),


der Firstlattenabstand FA (siehe Seite 19),


der zulässige Lattabstand LA (siehe Seite 5),

neigungs- und modellabhängig von 310 – 345 mm

Die Ermittlungslänge EL kann der folgenden Tabelle

entnommen werden.

Die Konstruktionslänge errechnet sich aus:

EL + TA + FA

TA

LA LA LA LA

Ermittlungslänge EL

Konstruktionslänge

FA

TÜ

Lattab-

Ermittlungslänge EL in [m] bei N Dachsteinreihen

stand

mm 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

345 1,380 1,725 2,070 2,415 2,760 3,105 3,450 3,795 4,140 4,485 4,830 5,175 5,520 5,865 6,210 6,555

340 1,360 1,700 2,040 2,380 2,720 3,060 3,400 3,740 4,080 4,420 4,760 5,100 5,440 5,780 6,120 6,460

335 1,340 1,675 2,010 2,345 2,680 3,015 3,350 3,685 4,020 4,355 4,690 5,025 5,360 5,695 6,030 6,365

330 1,320 1,650 1,980 2,310 2,640 2,970 3,300 3,630 3,960 4,290 4,620 4,950 5,280 5,610 5,940 6,270

325 1,300 1,625 1,950 2,275 2,600 2,925 3,250 3,575 3,900 4,225 4,550 4,875 5,200 5,525 5,850 6,175

320 1,280 1,600 1,920 2,240 2,560 2,880 3,200 3,520 3,840 4,160 4,480 4,800 5,120 5,440 5,760 6,080

315 1,260 1,575 1,890 2,205 2,520 2,835 3,150 3,465 3,780 4,095 4,410 4,725 5,040 5,355 5,670 5,985

310 1,240 1,550 1,860 2,170 2,480 2,790 3,100 3,410 3,720 4,030 4,340 4,650 4,960 5,270 5,580 5,890

Lattab-

Ermittlungslänge EL in [m] bei N Dachsteinreihen

stand

mm 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

345 6,555 6,900 7,245 7,590 7,935 8,280 8,625 8,970 9,315 9,660 10,005 10,350 10,695 11,040 11,385 11,730

340 6,460 6,800 7,140 7,480 7,820 8,160 8,500 8,840 9,180 9,520 9,860 10,200 10,540 10,880 11,220 11,560

335 6,365 6,700 7,035 7,370 7,705 8,040 8,375 8,710 9,045 9,380 9,715 10,050 10,385 10,720 11,055 11,390

330 6,270 6,600 6,930 7,260 7,590 7,920 8,250 8,580 8,910 9,240 9,570 9,900 10,230 10,560 10,890 11,220

325 6,175 6,500 6,825 7,150 7,475 7,800 8,125 8,450 8,775 9,100 9,425 9,750 10,075 10,400 10,725 11,050

320 6,080 6,400 6,720 7,040 7,360 7,680 8,000 8,320 8,640 8,960 9,280 9,600 9,920 10,240 10,560 10,880

315 5,985 6,300 6,615 6,930 7,245 7,560 7,875 8,190 8,505 8,820 9,135 9,450 9,765 10,080 10,395 10,710

310 5,890 6,200 6,510 6,820 7,130 7,440 7,750 8,060 8,370 8,680 8,990 9,300 9,610 9,920 10,230 10,540



EINTEILUNG DER DACHFLÄCHE

Dachbreiteneinteilung

Auch die Einteilung der Dachbreite soll vor Verlegung

der Dachsteine vorgenommen werden. Dabei ist folgendes

zu beachten:

rechts und links jeweils 40 mm Überstand für die

Giebelsteine

beim Dachstein Verona sind keine Halbsteine verfügbar

für den Dachstein Kapstadt sind ganze und halbe

Giebelsteine verfügbar.

Ausgehend vom Winkelschlag am rechten Ortgang ist

mindestens jede 3. Dachsteinreihe abzuschnüren. Das

Schnürmaß beträgt 300 mm je Reihe, bei Halbsteinen

150 mm.

Für die Verlegung der Eternit Dachsteine gilt:

Eternit Dachsteine Heidelberg, Verona und Göteborg

werden immer in Reihe verlegt

Eternit Dachstein Kapstadt wird immer im Verband

verlegt.

Gesamtdeckbreite

334 300 300 300 300 150 300

260 300 300 300 300 150 294

40 Konstruktionsbreite

40

Dachbreiteneinteilung für Dachstein Heidelberg und Göteborg


334 300 300 300 300 300

260 300 300 300 300 294

40 Konstruktionsbreite

40

Dachbreiteneinteilung für Dachstein Verona

334

Giebel-Normalstein links


300 300 300 300 150 300

Giebel-Normalstein rechts

40

260 300 300 300 300 150 294

Konstruktionsbreite 40

Dachbreiteneinteilung für Dachstein Kapstadt


184 300 300 300 300 300 150 150

Giebel-Halbstein links

Giebel-Halbstein rechts

110 300 300 300 300 300 150 144

40

Konstruktionsbreite

40

Dachbreiteneinteilung für Dachstein Kapstadt

Anzahl

Konstruktionsbreite in [m] für N Dachsteine inkl. Giebelsteine, bei Verwendung von Normal- und Halbsteinen

Dachsteine

0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5

0 – – – – 0,55 0,70 0,85 1,00 1,15 1,30 1,45 1,60 1,75 1,90 2,05 2,20 2,35 2,50 2,65 2,80

10 2,95 3,10 3,25 3,40 3,55 3,70 3,85 4,00 4,15 4,30 4,45 4,60 4,75 4,90 5,05 5,20 5,35 5,50 5,65 5,80

20 5,95 6,10 6,25 6,40 6,55 6,70 6,85 7,00 7,15 7,30 7,45 7,60 7,75 7,90 8,05 8,20 8,35 8,50 8,65 8,80

30 8,95 9,10 9,25 9,40 9,55 9,70 9,85 10,00 10,15 10,30 10,45 10,60 10,75 10,90 11,05 11,20 11,35 11,50 11,65 11,80

40 11,95 12,10 12,25 12,40 12,55 12,70 12,85 13,00 13,15 13,30 13,45 13,60 13,75 13,90 14,05 14,20 14,35 14,50 14,65 14,80

50 14,95 15,10 15,25 15,40 15,55 15,70 15,85 16,00 16,15 16,30 16,45 16,60 16,75 16,90 17,05 17,20 17,35 17,50 17,65 17,80

60 17,95 18,10 18,25 18,40 18,55 18,70 18,85 19,00 19,15 19,30 19,45 19,60 19,75 19,90 20,05 20,20 20,35 20,50 20,65 20,80

70 20,95 21,10 21,25 21,40 21,55 21,70 21,85 22,00 22,15 22,30 22,45 22,60 22,75 22,90 23,05 23,20 23,35 23,50 23,65 23,80

80 23,95 24,10 24,25 24,40 24,55 24,70 24,85 25,00 25,15 25,30 25,45 25,60 25,75 25,90 26,05 26,20 26,35 26,50 26,65 26,80

90 26,95 27,10 27,25 27,40 27,55 27,70 27,85 28,00 28,15 28,30 28,45 28,60 28,75 28,90 29,05 29,20 29,35 29,50 29,65 29,80

100 29,95 30,10 30,25 30,40 30,55 30,70 30,85 31,00 31,15 31,30 31,45 31,60 31,75 31,90 32,05 32,20 32,35 32,50 32,65 32,80



VERLEGUNG

Befestigung Wandbekleidung

Bei steilen Dachflächen ( 65 °) oder bei der Be klei -

dung von senkrechten Flächen ist die „Fach regel für

Außenwandbekleidungen mit klein formatigen Produk -

ten aus Ton und Beton“ zu berücksichtigen.

Die Befestigung bis 8 m Bekleidungshöhen muss mit

einer Schraube mind. 4,5 x 55 mm im Kopf bereich des

Dach stei nes erfolgen. Bei Be klei dungs höhen 8 m

bis 20 m sind eine Schraube mind. 4,5 x 55 mm

im Kopfbereich und eine Sturm klam mer im Fußbereich

erforderlich. Die Mindest ein schraub tiefe beträgt jeweils

24 mm.

Vorgebohrte Dachsteine können als Sonder an fer ti gung

geliefert werden. Bei Verwendung einer Schrau be ist

zu berücksichtigen, dass die Überdeckung der Be fes -

ti gungslöcher mind. 20 mm betragen muss.

Traufenausbildung

Die Ausbildung der Traufe kann mit hoch- oder tiefhängender

Rinne erfolgen. Die Dachsteindeckung soll

dabei nicht mehr als 1/3 der Rinnenbreite in die

Dach rinne ragen. Wird die Deckung mit weniger als

5 cm Traufüberstand TÜ über die Traufkonstruktion

gedeckt, ist ein Traufblech zum Schutz der Unter kon -

struktion einzubauen.

Damit die Dachsteine der Traufreihe die gleiche Nei -

gung wie die folgenden haben, sind Trauf- oder

Keilbohlen, Traufenlüfterelemente, Doppellatten oder

ähnliche Maßnahmen anzubringen.

Die Befestigung der Dachsteine in der Traufreihe erfolgt

wie der gesamte Traufbereich nach den Erforder nis -

sen der Windsogsicherung.

Weiterhin ist die Lüftungsebene im Bereich der Kon -

ter lattung mit einem Lüftungsgitter zu versehen. Das

Eternit Lüftungsband ist dafür ideal geeignet. Die

Län ge der Lüftungsbandes beträgt 5,0 m, die Breite

100 mm. Die sich daraus ergebene Einengung des

Lüftungsquerschnittes ist zu berücksichtigen.

Bei Einbau eines Traufenlüftungskamms ist die Trauf -

bohle um Steinschräglage erhöht auszubilden. Der

Traufenlüftungskamm wird einfach auf die Traufbohle

genagelt. Die Länge des Eternit Traufen lüftungs -

kamms beträgt 1,0 m.

Beim Einbau eines Traufenlüfterelements kann auf

die Traufbohlenerhöhung verzichtet werden. Der Lüf -

tungs querschnitt beträgt beim Traufenlüfterelement

200 cm²/m. Die Länge des Eternit Traufen lüftungs -

ele ments beträgt 1,0 m.

Traufblech

Lüftungsgitter

TÜ

TA LA

Tropfblech

Trauflattenabstand TA mm 310 310 330 340 350 360 370 380

Trauflattenüberstand TÜ mm 80 70 60 50 40 30 20 10

Traufenlüftungskamm

Traufenlüftungselement


Traufe mit Traufenlüftungskamm


Traufe mit Traufenlüftungselement



VERLEGUNG

First-/Gratausbildung bei Dachstein Heidelberg, Verona, Göteborg

Für die Eternit Dachsteine Heidelberg, Verona und

Göteborg steht ein optisch passender, halbrunder

First-/Gratstein zur Verfügung. Dieser First-/Gratstein

wird mit einer Überlappung von ca. 50 mm verlegt.

Die Befestigung jedes First-/Gratsteines erfolgt

mit einer First-/Gratklammer und einer Schraube

4,5 mm, Einschraubtiefe in die First-/Gratlatte

24 mm.

First-/Grat-Lüftungsrolle

Dachlattung

First-/Gratlatte

FA

FH

Dachneigung Dachlattung 30/50 mm Dachlattung 40/60 mm

FA FH FA FH

15 ° 35 mm 113 mm 35 mm 122 mm

20 ° 33 mm 107 mm 33 mm 117 mm

25 ° 32 mm 102 mm 32 mm 112 mm

30 ° 30 mm 98 mm 30 mm 108 mm

35 ° 29 mm 93 mm 29 mm 104 mm

40 ° 28 mm 89 mm 28 mm 101 mm

45 ° 26 mm 85 mm 26 mm 98 mm

50 ° 25 mm 82 mm 25 mm 92 mm

55 ° 25 mm 79 mm 25 mm 89 mm

60 ° 25 mm 76 mm 25 mm 86 mm

First-/Gratausbildung bei Dachstein Kapstadt

Die First-/Gratsteine für den Dachstein Kapstadt werden

ohne Überlappung auf der First-/Gratlatte verlegt.

Die Befestigung erfolgt mit einer speziell entwickelten

First-/Gratklammer auf der hochkant verlegten First-

Gratlatte 30/50 mm. Werden breitere First-/Gratlatten

verwendet, kann es erforderlich werden, die First-/

Grat klammer zu unterlegen, um ein kippen zu verhindern.

Weiterhin muss eine ausreichende Belüf tungs -

öffnung vorhanden bleiben. Die First-/Gratlattenhöhe

FH kann dachneigungsabhängig der nebenstehenden

Tabelle entnommen werden. Dazwischen liegende

Dach neigungen können interpoliert werden.

Bei der Verlegung der First-/Gratklammer muss be -

ach tet werden, dass der Dichtungsstreifen der First-/

Gratklammer mittig unter beiden zu befestigenden

First-/Gratsteinen liegt um einen dauerhaft funktionierenden

Wasserablauf zu erreichen.

First-/Gratlatte 30/50 mm

First-/Grat-Lüftungsrolle

Dachlattung

Dachneigung Dachlattung 30/50 mm Dachlattung 40/60 mm Dachlattung 60/60 mm

FA FH FA FH FA FH

15 ° 45 mm 102 mm 40 mm 112 mm 35 mm 132 mm

20 ° 45 mm 92 mm 40 mm 103 mm 35 mm 124 mm

25 ° 45 mm 83 mm 40 mm 94 mm 35 mm 116 mm

30 ° 45 mm 74 mm 40 mm 86 mm 35 mm 109 mm

35 ° 45 mm 68 mm 35 mm 80 mm 25 mm 105 mm

40 ° 45 mm 61 mm 35 mm 75 mm 25 mm 100 mm

45 ° 45 mm 55 mm 35 mm 70 mm 25 mm 96 mm

50 ° 45 mm 48 mm 35 mm 64 mm 25 mm 93 mm

FA

FH

First-/Gratausbildung mit First-/Gratstein, -klammer

und Lüftungsrolle Eterroll



VERLEGUNG

Pultsteine für Dachstein Heidelberg, Verona, Göteborg

Für den Pultabschluss stehen für die Eternit Dach -

steine Heidelberg, Verona und Göteborg Pult-Normal -

steine zur Verfügung. Für den Dachstein Heidelberg

und Göteborg gibt es zusätzlich Pult-Halbsteine.

Zur Befestigung der Steine muss jeder Pultstein trauf -

seitig mit einer Sturmklammer gesichert und first -

seitig mit einer Edelstahl Schraube mit Dichtscheibe

4,5 mm, Einschraubtiefe 24 mm, an der Dach -

lattung befestigt werden.

Bedingt durch den kleineren Lattabstand der Pult -

steine ist darauf zu achten, dass die Pultsteine dieselbe

Neigung haben wie die Flächensteine. Je nach

Konstruktion kann es daher erforderlich werden, eine

stärkere Dachlatte einzubauen und/oder den Latt -

abstand der Pultsteine anzupassen.

Für den Übergang von Pultstein zum Giebelstein stehen

optisch passende Pult-Giebelsteine links und rechts zur

Verfügung.

Abdeckhöhe der Pultsteine = 110 mm

Innenwinkel der Pulsteine = 75 °

Ü

LA PA

110

Überdeckung Ü Lattabstand LA Pultabstand PA

110 mm 310 mm 255 mm

105 mm 315 mm 260 mm

100 mm 320 mm 265 mm

95 mm 325 mm 270 mm

90 mm 330 mm 275 mm

85 mm 335 mm 280 mm

80 mm 340 mm 285 mm

75 mm 345 mm 290 mm

Giebelsteine

Der seitliche Abschluss der Dacheindeckung wird in

der Regel mit Giebelsteinen hergestellt. Jeder Giebel -

stein ist dabei mit mindestens 1 Schrau be 4,5 mm,

Einschraubtiefe 24 mm, in die Dach lat tung zu

befestigen.

Da die Verlegung des Dachsteins Kapstadt immer im

Verband erfolgt, sind ganze und halbe Giebelsteine

verfügbar um auch am Ortgang die Verbanddeckung

fortzuführen.

Alle Giebelsteine sind mit Ausstich 90 mm oder

120 mm erhältlich. In unten stehender Tabelle finden

Sie Angaben zur Abhängigkeit des Ausstichs zum Latt -

abstand LA.

Die seitliche Abdeckhöhe der ebenen Schenkel der

Gie belsteine beträgt

85 mm bei den Dachsteinen Heidelberg, Verona,

Göteborg

45 mm beim Dachstein Kapstadt

Ausstich

Überdeckung Ü Lattabstand LA

90 mm 75 – 85 mm 335 – 345 mm

120 mm 86 – 110 mm 310 – 334 mm

85

334 300

40 260 294

40

Giebelsteine bei den Eternit Dachsteinen Heidelberg, Verona, Göteborg

45

Giebel-Normalstein

Giebel-Normalstein

334 300

40 260 294

40

Giebel-Normalsteine beim Eternit Dachstein Kapstadt

Giebel-Halbstein

Giebel-Halbstein

184 150

45

85

45

45

40 110 144 40

Giebel-Halbsteine beim Eternit Dachstein Kapstadt



VERLEGUNG

Laufrostsystem

Alle Eternit Laufrostsysteme mit Funktionssteinen sind

nach DIN EN 516 von der Bau BG geprüft und zertifiziert.

Funktionssteine Heidelberg, Verona, Göteborg

21 cm

Funktionsstein auf der Lattung einhängen und mit

einer Holzschraube 4,5 x 45 mm kopfseitig über den

Dach lat ten ha ken mit der Dachlatte verschrauben.

Bügel für Laufrost bzw. Steigtritt waagerecht (maximale

Abweichung 3 °) ausrichten und mit den mitgelieferten

selbstsichernden Muttern befestigen. Der

Ein satz dieser Funktionssteine ist in einem Dach nei -

gungs bereich von 15°– 55° möglich.

Achtung: Selbstsichernde Muttern dürfen nicht

mehrmals verwendet werden.

Vor dem Einbau der Funktionssteine sind alle

Schrau ben und Muttern zu prüfen und fest an -

zu ziehen.

Mittelunterstützung für Funktionssteine Heidelberg, Verona, Göteborg

Mittelunterstützung im Abstand von 21 cm von der

first seitigen Latte einbauen (siehe untenstehende

Zeich nung).

Befestigung auf mindestens 2 Sparren mit 2 Holz -

schrauben nach DIN 96 (Länge siehe nebenstehende

Tabelle). Es wird empfohlen, die Schraubenlöcher vorzubohren.

Dachlatten- Sparrenabstand Mittelunterstützungs- Holzschrauben

querschnitt (Achsmaß) querschnitt

cm x cm cm mm x mm mm

3/5 80 50/60 6 x 100

4/6 100 60/60 6 x 120

Holzqualität: Güteklasse S10 nach DIN 4074-1

Einzelner Laufrost

Laufrost (420 mm oder 880 mm) so auf den Funk -

tions stein mit Bügel auflegen, dass jeder Laufrost auf

2 Auflagern ruht. Jeden Laufrost mit den mitgelieferten

Schlossschrauben 8 x 50 an jedem Auflager zweimal

befestigen.

Stützweite 30 cm: Laufrost 42 cm lang

Stützweite 60 cm: Laufrost 88 cm lang



VERLEGUNG

Funktionssteine Kapstadt

Für den Dachstein Kapstadt sind verschiedene Funk -

tions steine verfügbar. Für die sichere Funktions erfül -

lung der Funktionssteine ist der Einbau einer zusätzlichen

Mittelunterstützung notwendig.

Als Mittelunterstützung wird der gleiche Latten quer -

schnitt wie für die Dacheindeckung verwendet. Die

zusätzliche Mittelunterstützung wird im Abstand von

215 mm von der firstseitigen Latte eingebaut. Diese

muss auf mind. 2 Sparren aufliegen und auf jedem

Sparren mit 2 Schrauben, mind. 6 x 100 mm, befestigt

werden. Auf überstehende Enden der Mittel unter -

stützung darf kein Funktionsstein eingebaut werden.

Die Funktionssteine sind mit dem unterseitigen Bügel

in die Dachlattung einzuhängen und auf die Mittel un -

ter stützung aufzulegen. Zusätzlich sind die Funktions -

steine mit einer Holzschraube, mind. 4,5 x 45 mm,

kopfseitig in die Dachlattung zu verschrauben.

Bei Funktionssteinen mit Bügel für Laufroste, ist

nach dem Einbau der Bügel waagerecht auszurichten

und mit den selbstsichernden Muttern zu befestigen.

Vor dem endgültigen Einbau der Laufroste sind alle

Schrau ben und Muttern zu prüfen und fest anzuziehen.

Achtung: Selbstsichernde Muttern dürfen nicht

mehrmals verwendet werden.

Jeder Laufrost muss auf 2 Bügeln aufliegen. Die Lauf -

roste sind mit den mitgelieferten Schrauben an die

Funktionssteine zu befestigen. Mehrere nebeneinander

liegende Laufroste müssen mit dem separat er hält li -

chen Verbindungssatz verbunden werden.

Funktionssteine mit Stütze für Schneefanggitter werden

vorzugsweise im Traufbereich in der 2. oder 3. Dach -

stein reihe eingebaut, je nach Erfordernis auch in an de -

ren Steinreihen. Die Abstände der Schnee fang stützen

untereinander dürfen nicht mehr als 900 mm, d.h.

jeder 3. Dachstein, betragen. In schneereichen Gebie -

ten ist dieses Maß auf 600 mm, bzw. jeder 2. Dach -

stein, zu reduzieren. Die Stützen sind für Schnee fang -

gitter mit einer Höhe von 200 mm verwendbar. Die

Schneefanggitter werden in die untere Lasche der

Stüt zen gestellt und mit der oberen Lasche befestigt.

Mehrere Schneefanggitter werden untereinander mit

den separat erhältlichen Verbindungsmuffen 2 x pro

Stoß verbunden.

Funktionsstein mit Bügel für Laufrost

Funktionsstein mit Stütze für Schneefanggitter



VERLEGUNG

Durchgehender Laufrost

Werden mehrere Laufroste zu einem Laufsteg verbun -

den, so muss jeder einzelne Laufrost auf mindestens

2 Auflagern ruhen. Die Anordnung bzw. Ab stän de der

Funktionssteine mit Bügeln sind aus der nachfolgenden

Abbildung ersichtlich.

Die Laufroste sind an den Stoßstellen mit dem separat

erhältlichen Ver bin dungssatz zu verbinden.

Im Übrigen sind die geltenden Vorschriften der Bau-

Be rufsgenossenschaften bzw. die Vorschriften über

Ein richtungen zum Betreten von Dächern zu beachten.

Schneefanggitter/Rundholz

Schneefanggitter oder Rundhölzer als Schneefang

wer den im Traufbereich in der 2. oder 3. Steinreihe

ein gebaut. Je nach Er for dernis können sie auch in

wei teren Steinreihen eingesetzt werden. Der Funk -

tions stein mit Schnee fangstütze ist für alle Dach -

stein modelle lieferbar.

Die Abstände der Schneefangstützen untereinander

dürfen nicht mehr als 90 cm betragen, d.h. an Stelle

jedes 3. Steines ist eine Schneefangstütze zu setzen.

In schneereichen Gebieten sollte dieses Maß auf 60

cm, bzw. jeden 2. Stein, reduziert werden.

Funktionsstein mit Schnee fangstütze auf der Lattung

einhängen und mit einer Holzschraube 4,5 x 45 mm

aus nichtrostendem Stahl A2 kopf seitig über den

Dach lat ten haken mit der Dachlatte verschrauben.

Die Schneefanggitter sind in die untere Lasche der

Schneefangstütze zu stellen und mit der oberen La sche

an der Stütze zu befestigen. Untereinander werden die

Schneefanggitter mit den separat erhältlichen Ver bin -

dungsmuffen 2 Mal pro Stoß verbunden.

Die Angaben zur Montage der Mittelunterstützung

(Sei te 21 + 22) sind zu beachten.



EINBAUTEILE

Durchgangssteine

Der Durchgangsstein aus Kunststoff mit Entlüf ter -

stutzen oder mit Antennenaufsatz hat die jeweils

passende Grundplatte mit kugelförmiger Aufwölbung.

Mit diesem Kugelgelenk werden die eingesetzten

Ober teile der Dachneigung angepasst.

Ab 35 ° Dachneigung muss das Oberteil um 180 °

gedreht und wieder eingesetzt werden. Ein Hinweis

dazu ist im Oberteil eingeprägt.

Durchgangsstein mit Antennenaufsatz

für Rohrdurchmesser von 6,5 bis 60 mm. Der abgestufte

Antennenaufsatz ist entsprechend dem Durch -

messer des Antennenmastes abzuschneiden. Der

Über gang zwischen Antennenmast und Kunst stoff-

Oberteil ist mit geeignetem Klebeband abzu dich ten.

Der Antennenmast ist an der Dach konstruk tion zu

verankern und an Unterspannung bzw. Unterdach

anzu dichten.

Der Antennendurchgang ist einsetzbar im Dach nei -

gungs bereich 20 ° – 50 °.

Durchgangsstein mit Entlüfterstutzen

Der Anschluss des Dunstrohrs kann durch einen flexiblen

Schlauchanschluss erfolgen.

Unterspannung bzw. Unterdach sind anzudichten.

Entlüfterstutzen sind für Rohrdurchmesser DN 100 und

DN 125 verfügbar. Stutzen DN 100 sind im Dach nei -

gungs bereich 20 ° – 50 ° einsetzbar. Stutzen DN 125

im Bereich 15 ° – 45 °.

Durchgangsstein mit Adapter für Abgasrohr

Für die Durchführung eines Abgasschornsteins steht

als separates Zubehörteil ein Adapter für Abgas rohre,

Durchmesser 70/110 mm oder 80/125 mm, zur Verfügung.

Der Adapter wird statt des Entlüfterstutzens auf

den Durchgangsstein gesetzt und mit dem Abgas -

schornstein fixiert.



EINBAUTEILE

Lichtsteine Heidelberg, Verona, Göteborg

Der Lichtstein besteht aus klarem Acrylglas. Er muss

mit den beiden mitgelieferten Klammern an den Lat -

ten befestigt werden. Auf der Unterseite des Licht -

steins sind 2 Ösen zur Aufnahme der Klammer vorhanden.

Schneestopper

Schneebelastung

Schneestopper vermindern das Abrutschen von Schnee.

Die Bestimmung der Anzahl pro m 2 Dach flä che ist ab -

hängig von der Dachneigung und der Schnee last und

kann nach dem nebenstehenden Diagramm er mittelt

werden. Örtliche Gegebenheiten und extreme Schnee -

ver hältnisse sind im Einzelfall zu berücksichtigen.

Dachneigung

Hinweis:

Schneestopper sind keine Einrichtungen zum Be ge hen

von Dächern und dürfen nicht als Leiterhaken be nutzt

werden.

Beispiel:

Dachneigung 35 °

Schneelast 2 kN/m 2

ergibt 1 Schneestopper pro m 2

Verlegebeispiele

~ 0,9 Steine je m 2 Dachfläche.

Waagerecht in jeder 4. Reihe, senkrecht in jeder

3. Rei he, unterste Reihe doppelt verlegt



2. Rei he, unterste Reihe doppelt verlegt



2. Reihe, unterste Reihe doppelt verlegt



EINBAUTEILE

Sicherheitsdachhaken

2

6 6

2.8 2.8 2.8

2.8 2.8 2.8

20

Dachhaken nur auf Nadelholzbrettern der Güteklasse II

DIN 4074 in den Mindestmaßen 200 x 38 mm anbringen.

Die Bretter sind zusätzlich zwischen den Dachlatten

auf den Sparren mit 6 verzinkten Nägeln 38 x 100 mm

(DIN 1151) zu befestigen.

Mindestsparrenquerschnitt b x d = 6 x 8 cm.

Der Haken ist mit 3 mitgelieferten Rillennägeln

6x40 mm (DIN 1151) gegen Verschieben zu sichern.

Die Fußverrippung ist im Bereich der Dachhaken auszusparen.

Es sind die Einbauvorschriften des jeweiligen Herstel -

lers der verwendeten Dachhaken zu beachten.

Anordnung der Sicherheitsdachhaken auf der Dach -

fläche nach DIN 4426:

max. 94 cm

max. 100 cm

oberste Reihe 1,0 m unterhalb des Firstes

weitere Reihen im Abstand von 5,0 m

unterste Reihe 1,5 m von der Traufe

horizontaler Abstand in einer Reihe 1,8 m

Jumbosteine

Zugeschnittener Dachstein, der

schwierig zu befestigen ist, da er

nicht auf der Dachlatte aufliegt.

Zugeschnittener Dachstein

aus einem Jumbostein

ohne Problem bei der

Befestigung.

Der Jumbostein für den Dachstein Verona hat die Deck -

breite von zwei Nor malsteinen (60 cm).

Der Jumbostein für die Dachsteine Heidelberg und

Göte borg hat die Deckbreite von 1,5 Nor malsteinen

(45 cm).

Anwendungsbereiche:

Schräge Dachdetails

wie Grate, Kehlen und schrägzulaufende Ortgänge.

Bei schrägen Dachdetails müssen Dachsteine häufig so

zugeschnitten werden, dass eine Befestigung nur schwer

möglich ist. Durch den Jumbo stein sind diese Bereiche

schnell und sicher verlegt.

Durchbrüche

wie Gauben, Schornsteine, Dachfenster und Öffnungen.

Auch für diesen Anwendungsfall eignet sich der Jum -

bo stein ideal. Neben der optisch beibehaltenen Groß zü -

gigkeit der Dachfläche besteht ferner die Mög lich keit

der exakten Anpassung mit gleichen Öffnungsabständen.



ALLGEMEINES

Bearbeitung Dachsteine

Bohren und Schneiden

Zum Bohren der Dachsteine sind Bohr maschinen ohne

Schlag zu verwenden, da ansonsten die Dach steine

zerstört werden.

Der Zuschnitt von Dachsteinen erfolgt mit Stein trenn -

maschinen mit Sägetisch für Nass- und Trocken -

schnitte.

Generell ist auf eine möglichst staubfreie Bearbeitung

zu achten.

Schneid-/Bohrstaub auf der Dachfläche ist zu vermeiden

bzw. sofort nach dem Schneiden rück stands los

zu entfernen.

Schrauben

Die mechanische Befestigung von Dach stei nen, Gie bel -

steinen, Firsten usw. erfolgt mit Schrauben.

Lieferung und Lagerung

∼ 34 cm

∼ 42 cm

Lieferung

Normalsteine in Paketen à 40 Stück eingeschrumpft.

Formsteine in Paketen eingeschrumpft auf Paletten.

Lagerung

Auf ebenem, tragfähigem Untergrund. Pakete sind bis

zur Verarbeitung geschlossen zu halten.

Farbkennzeichnung der Verpackung:

Orange Eternit Dachstein Verona

Grün Eternit Glanzstein Verona

Gelb Eternit Dachstein Heidelberg

Lila Eternit Glanzstein Heidelberg

∼ 110 cm

Rot


Hellgrau


Zeitwerte für die Verlegung

Grundlage der nachfolgenden Zeitwerte sind ein normaler

Schwierigkeitsgrad und normale bauliche Ge -

ge benheiten. Objektbezogene Er schwer nisse, wie sie

sich z. B. durch lange Zufahrtswege oder schwierige

Lagermöglich keiten ergeben können, sind gesondert

zu berück sich tigen. Vorbereitende Arbeiten sind eben -

falls gesondert zu kalkulieren.

Die angegebenen Werte sind als Richtwerte zu verstehen

und müssen den eigenen Fertigkeiten und dem

Bauvorhaben entsprechend angepasst werden.

Ausführung

Lohnminuten

Eternit Dachsteine auf vorhandener Unterkonstruktion verlegen (bis 10,5 Stück/m 2 ) 12 min/m 2

Sturmklammer zum Einhängen: Sturmklammer zum Einschlagen:

Mehraufwand für Verklammerung bei jedem 3. Dachstein 1 min/m 2 2 min/m 2

Mehraufwand für Verklammerung bei jedem 2. Dachstein 2 min/m 2 3 min/m 2

Mehraufwand für Verklammerung bei jedem Dachstein 3 min/m 2 4 min/m 2

Traufenlüftungskamm befestigen

Traufenlüfterelement montieren

Giebelsteine verlegen und befestigen

Funktionsstein für Laufrost bzw. Schneefang verlegen und befestigen

Laufrost verlegen und befestigen

Lichtstein verlegen und befestigen

geknickte Steine verlegen

First-/Gratsteine verlegen und mit Klammer befestigen

Firstdiskus verlegen und befestigen

Firstendstein bzw. Firstabschlussstein verlegen und befestigen

Walmkappe verlegen und befestigen

Gratanfangsstein verlegen und befestigen

Firstlüftungsprofil verlegen und befestigen

Gratlüftungsprofil verlegen und befestigen

Ventiroll verlegen und befestigen

3 min/m

5 min/m

7 min/m

10 min/Stück

12 min/m

2 min/Stück

4 min/Stück

10 min/m

8 min/Stück

8 min/Stück

12 min/Stück

6 min/Stück

3 min/m

3 min/m

3 min/m


STANDARD-DETAILS

TRAUFE

Traufe mit Dachuntersicht und hochhängender Rinne

01 Eternit Dachstein Heidelberg

02 Rinnenhalter

03 Lüftungsband

04 Traufbohle 40 x 140 mm,

Rinnenhalter in die Traufbohle eingelassen

05 Verschalung

06 Eternit Dachuntersicht

07 Traglattung

08 Hochhängende Rinne

09 Konterlattung

10 Eternit Dachfolien Rofatop

11 Sparren

12 Wärmedämmung

13 Fußpfette

14 Dampfbremse/-sperre,

luftdicht verlegt, einschl. An- und Abschlüsse

15 Dachschrägenbekleidung,

einschl. Unterkonstruktion

16 Eternit Dach-/Fassadenplatten

17 Traufenlüftungskamm

18 Traufblech



TRAUFE

Traufe mit tiefhängender Rinne

01 Eternit Dachstein Verona

02 Rinnenhalter

03 Lüftungsprofil

04 Traufbohle 40 x 140 mm,

Rinnenhalter in die Traufbohle eingelassen

05 Verschalung


07 Tiefhängende Rinne



10 Sparren


12 Fußpfette





15 Traufenlüftungskamm

16 Traufblech



ORTGANG

Ortgang mit Giebelsteinen und Dachplattenblende

01 Eternit Dachstein Heidelberg,

Giebelstein


Normalstein










10 Lüftungsgitter



ORTGANG

Ortgang mit Dachplattenblende










08 Eternit Eterflex Dichtungsband


10 Hafte

11 Abdeckung



ORTGANG

Ortgang mit Ortgangrinne und Ortgangblende


Jumbostein


Normalstein





07 Dampfbremse/-sperre





10 Befestigungsbrett

11 Stirnbrett

12 Trennlage/Sperrschicht

13 Befestigungswinkel für Stirnbrett

14 Ortgangrinne

15 Hafte

16 Abdeckung



FIRST

Lüfterfirst mit First-/Gratlüfterrolle Eterroll

01 Eternit First-/Gratstein

02 Firstlatte

03 Eternit First-/Gratlattenhalter

04 Eternit First-/Gratlüfterrolle Eterroll










12 Eternit First-/Gratklammer

13 Firstpfette



FIRST

Lüfterfirst mit Firstlüftungskappe


02 Firstlatte


04 Eternit Firstlüftungskappe










12 Eternit First-/Gratklammer

13 Firstpfette



PULTFIRST

Pultfirst mit Pultsteinen











Pultstein



11 Lattung

12 Eternit Dachuntersicht

13 Eternit Fassadentafel

mit Holz-UK und Wärmedämmung



PULTFIRST

Pultfirst mit Dachplattenblende










08 Einlaufblech

09 Halter

10 Hafte

11 Blechkappe

12 Eternit Lüfterstein





WANDANSCHLUSS

Wandanschluss firstseitig mit Eterflex Dichtungsband












10 Abschlussleiste




13 Lasche

14 Dauerelastische Dichtung



WANDANSCHLUSS

Wandanschluss seitlich mit Eterflex Dichtungsband











09 Abschlussleiste


11 Eternit Kopfklammer

12 Eternit Sturmklammer zum Einschlagen



WANDANSCHLUSS

Rinne, innenliegend










08 Eternit Traufenlüftungskamm

09 Rinnenblech

10 Dauerelastische Dichtung

11 Haltelattung

12 Schalung

13 Trennlage

14 Überlauf

15 Futterkeil

16 Anschlussblech

17 Abdeckung



19 Einlaufblech



KEHLE

Kehle mit Rippenkehle




04 Kehlschalung

05 Rippenkehle







10 Eternit Traufenlüftungskamm



GRAT

Grat mit First-/Gratlüfterrolle Eterroll



03 Gratlatte

04 Eternit First-/Gratlüfterrolle Eterroll












DACHNEIGUNGSWECHSEL

Dachneigungswechsel mit Knicksteinen


DACHNEIGUNGSWECHSEL

Dachneigungswechsel mit Knicksteinen >180°

Hinweis für alle geknickten Steine

Alle geknickten Steine werden objektbezogen hergestellt.











Knickstein

09 Sparren

10 Pfette

11 Eternit Kopfklammer

12 Eternit Sturmklammer

Der Öffnungswinkel und die Schen kel längen S 1

und S 2 sind bei der Bestellung anzugeben.

(Schenkellänge max. 280 mm)

Die Schenkellängen sind an der Unterseite der Dach -

steine zu bestimmen.



DACHGAUBE

Gaubenwange


Giebelstein


Normalstein










10 Abschlussprofil

11 Sparren

12 Vertikale Lattung

13 Schalung


15 Eternit Duripanel

16 Holzständer mit Wärmedämmung




DACHGAUBE

Unterer Anschluss









08 Fenster

09 Walzbleistreifen

10 Brustblech

11 Halter

12 Sohlblech

13 Wechsel

14 Abseitenwand

15 Balkenschuh



SCHORNSTEIN

Schornsteinanschluss first-/traufseits










08 Vorkomprimiertes Dichtungsband


10 Rinne

11 Hafte

12 Folienrinne

13 Keilbohle


15 Schalung




SCHORNSTEIN

Schornsteinanschluss seitlich












10 Schalung


12 Sparren


BEFESTIGUNGSTABELLEN FÜR ETERNIT DACHSTEIN HEIDELBERG

Wind- Gelände- Sturmklammer Eternit Sturmklammer zum Einhängen

zone profil Dachform Sattel-, Trog- und Walmdächer

Konstruktion geschlossene Deckunterlage; geschlossenes Gebäude

Gelände bis maximal 800 m üNN; gilt nicht für Nordseeinseln

Gebäudehöhe h 10 m Gebäudehöhe h 10 m bis 18 m Gebäudehöhe h 18 m bis 25 m

DN DN DN

WZ I Binnenland 10 ° 1:2 – 1:3 – 10 ° 1:2 – 1:2 – 10 ° 1:2 – 1:2 –

15 ° 1:2 – 1:3 1:3 13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:3 – 15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2

31 ° 1:2 – 1:2 – 20 ° 1:2 – 1:2 1:3 23 ° 1:2 – 1:2 1:3

46 ° – 65 ° 1:2 – – – 25 ° 1:2 – 1:2 – 27 ° 1:2 – 1:2 –

46 ° 1:2 – – – 46 ° 1:2 – – –

62 ° – 65 ° 1:2 1:3 1:3 1:3 57 ° – 65 ° 1:2 1:3 1:3 1:3

WZ II Binnenland 10 ° 1:2 – 1:2 – 10 ° 1:2 – 1:2 – 10 ° 1:2 – 1:2 1:3

13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:2

15 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:2 26 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:2 1:3 24 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 –

25 ° 1:2 – 1:2 – 28 ° 1:2 – 1:2 – 46 ° 1:2 – – –

46 ° 1:2 – – – 46 ° 1:2 – – – 49 ° 1:2 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:3 1:3 1:3 54 ° 1:2 1:3 1:3 1:3 60 ° – 65 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:2 – 1:2 1:3 10 ° 1:2 1:3 1:2 1:2

13 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

25 ° 1:2 – 1:2 1:3 27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3

29 ° 1:2 – 1:2 – 30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

46 ° 1:2 – – – 43 ° 1:2 1:3 1:2 1:3 36 ° 1:2 1:3 1:2 1:3

52 ° 1:2 1:3 1:3 1:3 46 ° 1:2 1:3 1:3 1:3 46 ° 1:2 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:2 1:2 1:2 56 ° – 65 ° 1:2 1:2 1:2 1:2 52 ° 1:2 1:2 1:2 1:2

55 ° – 65 ° 1:1 1:2 1:2 1:2

WZ III Binnenland 10 ° 1:2 – 1:2 – 10 ° 1:2 – 1:2 1:3 10 ° 1:2 1:3 1:2 1:2

12 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

13 ° 1:2 – 1:2 1:2 27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3

24 ° 1:2 – 1:2 1:3 30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

28 ° 1:2 – 1:2 – 46 ° 1:2 1:3 1:3 1:3 36 ° 1:2 1:3 1:2 1:3

46 ° 1:2 – – – 58 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:2 1:3 1:3 1:3

54 ° 1:2 1:3 1:3 1:3 52 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2 55 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2

12 ° 1:2 – 1:2 1:2 15 ° 1:1 – 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

28 ° 1:2 – 1:2 1:3 27 ° 1:1 1:3 1:2 1:2 43 ° – 65 ° 1:1 1:2 1:2 1:2

31 ° 1:2 – 1:2 – 29 ° 1:1 1:3 1:2 1:3

39 ° 1:2 1:3 1:2 1:3 46 ° 1:1 1:3 1:3 1:3

46 ° 1:2 1:3 1:3 1:3 48 ° – 65 ° 1:1 1:2 1:2 1:2

54 ° – 65 ° 1:2 1:2 1:2 1:2

WZ IV Binnenland 10 ° 1:2 – 1:2 1:3 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2

12 ° 1:2 – 1:2 1:2 12 ° 1:2 1:3 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

27 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:2 43 ° – 65 ° 1:1 1:2 1:2 1:2

30 ° 1:2 – 1:2 – 29 ° 1:2 – 1:2 1:3

46 ° 1:2 1:3 1:3 1:3 31 ° 1:2 – 1:2 –

58 ° – 65 ° 1:2 1:2 1:2 1:2 32 ° 1:2 1:3 1:2 1:3

40 ° 1:1 1:3 1:2 1:3

46 ° 1:1 1:3 1:3 1:3

50 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:2 1:1 1:2

16 ° 1:1 – 1:2 1:2 31 ° 1:1 1:3 1:2 1:3 14 ° 1:1 1:3 1:1 1:2

21 ° 1:1 1:3 1:2 1:2 37 ° – 65 ° 1:1 1:2 1:2 1:2 15 ° 1:1 1:3 1:2 1:2

30 ° 1:1 1:3 1:2 1:3 28 ° 1:1 1:2 1:2 1:2

45 ° – 65 ° 1:1 1:2 1:2 1:2 35 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2




zone profil Dachform Pultdächer




DN DN DN

WZ I Binnenland 10 ° 1:2 – 1:3 1:2 10 ° 1:2 1:3 1:2 1:2 10 ° – 65 ° 1:2 1:2 1:2 1:2

27 ° 1:2 1:3 1:3 1:2 27 ° – 65 ° 1:2 1:2 1:2 1:2

31 ° 1:2 1:3 1:2 1:2

32 ° 1:2 1:3 1:2 1:3

46 ° 1:2 1:3 1:3 1:3

48 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:3 1:3 1:3

WZ II Binnenland 10 ° 1:2 1:3 1:2 1:2 10 ° – 65 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2

27 ° – 65 ° 1:2 1:2 1:2 1:2 42 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2

15 ° 1:1 1:2 1:2 1:2 54 ° – 65 ° 1:2 1:2 1:2 1:2

37 ° – 65 ° 1:2 1:2 1:2 1:2

WZ III Binnenland 10 ° – 65 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2

48 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

59 ° – 65 ° 1:2 1:2 1:2 1:2 15 ° 1:1 1:2 1:2 1:1 22 ° – 65 ° 1:1 1:2 1:2 1:2

17 ° – 65 ° 1:1 1:2 1:2 1:2

WZ IV Binnenland 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

48 ° – 65 ° 1:2 1:2 1:2 1:2 22 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1

19 ° – 65 ° 1:1 1:2 1:2 1:2 26 ° – 65 ° 1:1 1:2 1:2 1:2 13 ° x 1) 1:2 1:1 1:1

15 ° x 1) 1:2 1:2 1:1

31 ° x 1) 1:2 1:2 1:2

35 ° x 1) 1:2 1:1 1:2

37 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2

1)

Windsogsicherung mit Eternit Sturmklammer zum Einhängen rechnerisch nicht ausreichend. Alternativ kann für diesen Dachbereich oder für das gesamte Bauvorhaben der Einsatz der Eternit Sturmklammer zum Einschlagen möglich sein,

siehe Seite 51.

Beispielrechnung Windsogsicherung

Notwendige Objektinformationen zur Auswahl

der Befestigungsschemen in der Tabelle


Eternit Sturmklammer zum Einhängen

Geländehöhe 250 m üNN

Dachform

Satteldach

Deckunterlage geschlossen

Gebäude

geschlossen

Windzone

WZ II

Geländeprofil Binnenland

Dachneigung 25 °

Gebäudehöhe h 12,5 m

Windsogsicherung

Aus Tabelle Seite 48

Bereich = Befestigungsschema 1:2

Bereich = keine Windsogsicherung erforderlich



Notwendige Objektinformationen zur

Berechnung der Breiten der Dachbereiche

Trauflänge b 16,0 m

Gebäudebreite a 12,0 m

Berechnungen


b = 16,0 m

h = 12,5 m = 2 · 12,5 m = 25,0 m

ex = 16,0 m

ex/8 = 2,0 m


a = 12,0 m

h = 12,5 m = 2 · 12,5 m = 25,0 m

ey = 12,0 m

ey/8 = 1,5 m

Zu beachten: ey/8 mindestens 1,5 m

Bereichseinteilung

16,0

1,5

3

1

2

4

4

1

2

3

1,5

Traufe

1

First

1

Traufe

2,0 2,0 2,0 2,0

12,0



Wind- Gelände- Sturmklammer Eternit Sturmklammer zum Einschlagen





DN DN DN


15 ° 1:2 – 1:3 1:3 13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:3 – 15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2

31 ° 1:2 – 1:2 – 20 ° 1:2 – 1:2 1:3 23 ° 1:2 – 1:2 1:3

46 ° – 65 ° 1:2 – – – 25 ° 1:2 – 1:2 – 27 ° 1:2 – 1:2 –

46 ° 1:2 – – – 46 ° 1:2 – – –

62 ° – 65 ° 1:2 1:3 1:3 1:3 57 ° – 65 ° 1:2 1:3 1:3 1:3


13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:2

15 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:2 26 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:2 1:3 24 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 –

25 ° 1:2 – 1:2 – 28 ° 1:2 – 1:2 – 46 ° 1:2 – – –

46 ° 1:2 – – – 46 ° 1:2 – – – 49 ° 1:2 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:3 1:3 1:3 54 ° 1:2 1:3 1:3 1:3 60 ° – 65 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:2 – 1:2 1:3 10 ° 1:2 1:3 1:2 1:2

13 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

25 ° 1:2 – 1:2 1:3 27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3

29 ° 1:2 – 1:2 – 30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

46 ° 1:2 – – – 43 ° 1:2 1:3 1:2 1:3 36 ° 1:2 1:3 1:2 1:3

52 ° 1:2 1:3 1:3 1:3 46 ° 1:2 1:3 1:3 1:3 46 ° 1:2 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:2 1:2 1:2 56 ° – 65 ° 1:2 1:2 1:2 1:2 52 ° – 65 ° 1:2 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

13 ° 1:2 – 1:2 1:2 27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3

24 ° 1:2 – 1:2 1:3 30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

28 ° 1:2 – 1:2 – 46 ° 1:2 1:3 1:3 1:3 36 ° 1:2 1:3 1:2 1:3

46 ° 1:2 – – – 58 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:2 1:3 1:3 1:3

54 ° 1:2 1:3 1:3 1:3 52 ° – 65 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:2 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2

12 ° 1:2 – 1:2 1:2 15 ° 1:2 – 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

28 ° 1:2 – 1:2 1:3 27 ° 1:2 1:3 1:2 1:2 43 ° – 65 ° 1:1 1:2 1:2 1:2

31 ° 1:2 – 1:2 – 29 ° 1:2 1:3 1:2 1:3

39 ° 1:2 1:3 1:2 1:3 46 ° 1:2 1:3 1:3 1:3

46 ° 1:2 1:3 1:3 1:3 48 ° – 65 ° 1:1 1:2 1:2 1:2

54 ° – 65 ° 1:2 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3 43 ° – 65 ° 1:1 1:2 1:2 1:2

30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

46 ° 1:2 1:3 1:3 1:3 32 ° 1:2 1:3 1:2 1:3

58 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:2 1:3 1:3 1:3

50 ° 1:2 1:2 1:2 1:2

62 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:2 1:1 1:2

15 ° 1:2 1:3 1:2 1:2 31 ° 1:1 1:3 1:2 1:3 13 ° 1:1 1:2 1:2 1:2

16 ° 1:2 – 1:2 1:2 37 ° – 65 ° 1:1 1:2 1:2 1:2 14 ° 1:1 1:3 1:2 1:2

21 ° 1:2 1:3 1:2 1:2 28 ° – 65 ° 1:1 1:2 1:2 1:2

29 ° 1:1 1:3 1:2 1:2

30 ° 1:1 1:3 1:2 1:3

45 ° – 65 ° 1:1 1:2 1:2 1:2








DN DN DN


27 ° 1:2 1:3 1:3 1:2 27 ° – 65 ° 1:2 1:2 1:2 1:2

31 ° 1:2 1:3 1:2 1:2

32 ° 1:2 1:3 1:2 1:3

46 ° 1:2 1:3 1:3 1:3

48 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:3 1:3 1:3


27 ° – 65 ° 1:2 1:2 1:2 1:2 15 ° 1:1 1:2 1:2 1:2

36 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° – 65 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2

46 ° – 65 ° 1:2 1:2 1:2 1:2 57 ° – 65 ° 1:2 1:2 1:2 1:2

WZ III Binnenland 10 ° – 65 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2

41 ° – 65 ° 1:2 1:2 1:2 1:2 57 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

52 ° – 65 ° 1:2 1:2 1:2 1:2 18 ° – 65 ° 1:1 1:2 1:2 1:2

WZ IV Binnenland 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

41 ° – 65 ° 1:2 1:2 1:2 1:2 61 ° 1:2 1:2 1:2 1:2 18 ° – 65 ° 1:1 1:2 1:2 1:2

62 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1

22 ° – 65 ° 1:1 1:2 1:2 1:2 13 ° 1:1 1:2 1:2 1:1

28 ° – 65 ° 1:1 1:2 1:2 1:2


BEFESTIGUNGSTABELLEN FÜR ETERNIT DACHSTEIN VERONA






DN DN DN


15 ° 1:2 – 1:3 1:3 13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:3 – 15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2

31 ° 1:2 – 1:2 – 20 ° 1:2 – 1:2 1:3 23 ° 1:2 – 1:2 1:3

46 ° – 65 ° 1:2 – – – 25 ° 1:2 – 1:2 – 27 ° 1:2 – 1:2 –

46 ° 1:2 – – – 46 ° 1:2 – – –

62 ° – 65 ° 1:2 1:3 1:3 1:3 57 ° – 65 ° 1:2 1:3 1:3 1:3


13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:2

15 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:2 26 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:2 1:3 24 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 –

25 ° 1:2 – 1:2 – 28 ° 1:2 – 1:2 – 46 ° 1:2 – – –

46 ° 1:2 – – – 46 ° 1:2 – – – 49 ° 1:2 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:3 1:3 1:3 54 ° 1:2 1:3 1:3 1:3 60 ° – 65 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:2 – 1:2 1:3 10 ° 1:2 1:3 1:2 1:2

13 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

25 ° 1:2 – 1:2 1:3 27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3

29 ° 1:2 – 1:2 – 30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

46 ° 1:2 – – – 43 ° 1:2 1:3 1:2 1:3 36 ° 1:2 1:3 1:2 1:3

52 ° 1:2 1:3 1:3 1:3 46 ° 1:2 1:3 1:3 1:3 46 ° 1:2 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:2 1:2 1:2 56 ° – 65 ° 1:2 1:2 1:2 1:2 52 ° 1:2 1:2 1:2 1:2

62 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

13 ° 1:2 – 1:2 1:2 27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3

24 ° 1:2 – 1:2 1:3 30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

28 ° 1:2 – 1:2 – 46 ° 1:2 1:3 1:3 1:3 36 ° 1:2 1:3 1:2 1:3

46 ° 1:2 – – – 58 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:2 1:3 1:3 1:3

54 ° 1:2 1:3 1:3 1:3 52 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2 62 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2

12 ° 1:2 – 1:2 1:2 14 ° 1:2 1:3 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

28 ° 1:2 – 1:2 1:3 15 ° 1:2 – 1:2 1:2 43 ° – 65 ° 1:1 1:2 1:2 1:2

31 ° 1:2 – 1:2 – 27 ° 1:2 1:3 1:2 1:2

39 ° 1:2 1:3 1:2 1:3 29 ° 1:2 1:3 1:2 1:3

46 ° 1:2 1:3 1:3 1:3 32 ° 1:1 1:3 1:2 1:3

54 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

48 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

27 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 1:3 43 ° – 65 ° 1:1 1:2 1:2 1:2

30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

46 ° 1:2 1:3 1:3 1:3 32 ° 1:2 1:3 1:2 1:3

58 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:2 1:3 1:3 1:3

49 ° 1:1 1:3 1:3 1:3

50 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:2 1:1 1:2

16 ° 1:1 – 1:2 1:2 31 ° 1:1 1:3 1:2 1:3 14 ° 1:1 1:3 1:2 1:2

21 ° 1:1 1:3 1:2 1:2 37 ° – 65 ° 1:1 1:2 1:2 1:2 28 ° 1:1 1:2 1:2 1:2

30 ° 1:1 1:3 1:2 1:3 45 ° 1:1 1:2 1:1 1:2

45 ° – 65 ° 1:1 1:2 1:2 1:2 46 ° – 65 ° 1:1 1:2 1:2 1:2








DN DN DN


27 ° 1:2 1:3 1:3 1:2 27 ° – 65 ° 1:2 1:2 1:2 1:2

31 ° 1:2 1:3 1:2 1:2

32 ° 1:2 1:3 1:2 1:3

46 ° 1:2 1:3 1:3 1:3

48 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:3 1:3 1:3


27 ° – 65 ° 1:2 1:2 1:2 1:2 13 ° 1:1 1:2 1:2 1:2

40 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2

16 ° 1:1 1:2 1:2 1:2 51 ° – 65 ° 1:2 1:2 1:2 1:2 61 ° 1:2 1:2 1:2 1:2

34 ° – 65 ° 1:2 1:2 1:2 1:2 62 ° – 65 ° 1:1 1:2 1:2 1:2

WZ III Binnenland 10 ° – 65 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2

45 ° – 65 ° 1:2 1:2 1:2 1:2 61 ° 1:2 1:2 1:2 1:2

62 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

56 ° – 65 ° 1:2 1:2 1:2 1:2 20 ° – 65 ° 1:1 1:2 1:2 1:2


45 ° – 65 ° 1:2 1:2 1:2 1:2 20 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1

18 ° – 65 ° 1:1 1:2 1:2 1:2 24 ° – 65 ° 1:1 1:2 1:2 1:2 14 ° 1:1 1:2 1:2 1:1

15 ° x 1) 1:2 1:2 1:1

30 ° x 1) 1:2 1:2 1:2

35 ° 1:1 1:2 1:2 1:2

45 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2

1)

Windsogsicherung mit Eternit Sturmklammer zum Einhängen rechnerisch nicht ausreichend. In diesem Fall ist eine Einzelfallberechnung erforderlich, bei der wir Ihnen gern behilflich sind.

Füllen Sie dazu bitte das Berechnungsformular auf Seite 62 aus und senden es uns zu.








DN DN DN


15 ° 1:2 – 1:3 1:3 13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:3 – 15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2

31 ° 1:2 – 1:2 – 20 ° 1:2 – 1:2 1:3 23 ° 1:2 – 1:2 1:3

46 ° – 65 ° 1:2 – – – 25 ° 1:2 – 1:2 – 27 ° 1:2 – 1:2 –

46 ° 1:2 – – – 46 ° 1:2 – – –

62 ° – 65 ° 1:2 1:3 1:3 1:3 57 ° – 65 ° 1:2 1:3 1:3 1:3


13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:2

15 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:2 26 ° 1:2 – 1:2 1:3

20 ° 1:2 – 1:2 1:3 24 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 –

25 ° 1:2 – 1:2 – 28 ° 1:2 – 1:2 – 46 ° 1:2 – – –

46 ° 1:2 – – – 46 ° 1:2 – – – 49 ° 1:2 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:3 1:3 1:3 54 ° 1:2 1:3 1:3 1:3 60 ° – 65 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:2 – 1:2 1:3 10 ° 1:1 1:3 1:2 1:2

13 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2 12 ° 1:1 – 1:2 1:2

25 ° 1:2 – 1:2 1:3 27 ° 1:2 – 1:2 1:3 29 ° 1:1 – 1:2 1:3

29 ° 1:2 – 1:2 – 30 ° 1:2 – 1:2 – 31 ° 1:1 – 1:2 –

46 ° 1:2 – – – 43 ° 1:2 1:3 1:2 1:3 36 ° 1:1 1:3 1:2 1:3

52 ° 1:2 1:3 1:3 1:3 46 ° 1:2 1:3 1:3 1:3 46 ° 1:1 1:3 1:3 1:3

62 ° – 65 ° 1:2 1:2 1:2 1:2 47 ° 1:1 1:3 1:3 1:3 52 ° – 65 ° 1:1 1:2 1:2 1:2

56 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:2 12 ° 1:1 – 1:2 1:2

13 ° 1:2 – 1:2 1:2 27 ° 1:2 – 1:2 1:3 29 ° 1:1 – 1:2 1:3

24 ° 1:2 – 1:2 1:3 30 ° 1:2 – 1:2 – 31 ° 1:1 – 1:2 –

28 ° 1:2 – 1:2 – 46 ° 1:2 1:3 1:3 1:3 36 ° 1:1 1:3 1:2 1:3

46 ° 1:2 – – – 58 ° 1:2 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

54 ° 1:2 1:3 1:3 1:3 61 ° – 65 ° 1:1 1:2 1:2 1:2 52 ° – 65 ° 1:1 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:1 – 1:2 1:3 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:1 1:2

12 ° 1:1 – 1:2 1:2 15 ° 1:1 – 1:2 1:2 13 ° 1:1 1:3 1:2 1:2

14 ° 1:2 – 1:2 1:2 27 ° 1:1 1:3 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

28 ° 1:2 – 1:2 1:3 29 ° 1:1 1:3 1:2 1:3 43 ° – 65 ° 1:1 1:2 1:2 1:2

30 ° 1:1 – 1:2 1:3 46 ° 1:1 1:3 1:3 1:3

31 ° 1:1 – 1:2 – 48 ° – 65 ° 1:1 1:2 1:2 1:2

39 ° 1:1 1:3 1:2 1:3

46 ° 1:1 1:3 1:3 1:3

54 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:2 13 ° 1:1 – 1:2 1:2 13 ° 1:1 1:3 1:2 1:2

27 ° 1:2 – 1:2 1:3 29 ° 1:1 – 1:2 1:3 30 ° 1:1 1:3 1:2 1:3

30 ° 1:2 – 1:2 – 31 ° 1:1 – 1:2 – 43 ° – 65 ° 1:1 1:2 1:2 1:2

46 ° 1:2 1:3 1:3 1:3 32 ° 1:1 1:3 1:2 1:3

58 ° 1:2 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

61 ° – 65 ° 1:1 1:2 1:2 1:2 50 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:1 1:2 10 ° 1:1 1:2 1:1 1:2

16 ° 1:1 – 1:2 1:2 16 ° 1:1 1:3 1:2 1:2 14 ° 1:1 1:3 1:1 1:2

21 ° 1:1 1:3 1:2 1:2 30 ° 1:1 1:3 1:1 1:2 16 ° 1:1 1:3 1:1 1:1

30 ° 1:1 1:3 1:2 1:3 31 ° 1:1 1:3 1:1 1:3 18 ° 1:1 1:3 1:1 1:2

45 ° – 65 ° 1:1 1:2 1:2 1:2 37 ° 1:1 1:2 1:1 1:2 28 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2 46 ° – 65 ° 1:1 1:2 1:2 1:2








DN DN DN

WZ I Binnenland 10 ° 1:2 – 1:3 1:2 10 ° 1:2 1:3 1:2 1:2 10 ° 1:2 1:2 1:2 1:2

27 ° 1:2 1:3 1:3 1:2 27 ° – 65 ° 1:2 1:2 1:2 1:2 16 ° 1:1 1:2 1:2 1:2

31 ° 1:2 1:3 1:2 1:2 36 ° – 65 ° 1:2 1:2 1:2 1:2

32 ° 1:2 1:3 1:2 1:3

46 ° 1:2 1:3 1:3 1:3

48 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:3 1:3 1:3

WZ II Binnenland 10 ° 1:2 1:3 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2

27 ° – 65 ° 1:2 1:2 1:2 1:2 42 ° – 65 ° 1:2 1:2 1:2 1:2 56 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

49 ° – 65 ° 1:2 1:2 1:2 1:2 18 ° – 65 ° 1:1 1:2 1:2 1:2

WZ III Binnenland 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

42 ° – 65 ° 1:2 1:2 1:2 1:2 18 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1

23 ° – 65 ° 1:1 1:2 1:2 1:2 13 ° 1:1 1:2 1:2 1:1

16 ° x 1) 1:2 1:2 1:1

28 ° x 1) 1:2 1:2 1:2

33 ° – 65 ° 1:1 1:2 1:2 1:2

WZ IV Binnenland 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1

21 ° – 65 ° 1:1 1:2 1:2 1:2 13 ° 1:1 1:2 1:2 1:1

16 ° x 1) 1:2 1:2 1:1

28 ° x 1) 1:2 1:2 1:2

33 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:1 10 ° x 1) 1:2 1:1 1:1 10 ° x 1) 1:2 1:1 1:1

26 ° – 65 ° 1:1 1:2 1:2 1:2 16 ° x 1) 1:2 1:2 1:1 34 ° x 1) 1:2 1:1 1:2

30 ° x 1) 1:2 1:1 1:1 46 ° x 1) 1:2 1:2 1:2

32 ° x 1) 1:2 1:1 1:2 49 ° – 65 ° 1:1 1:2 1:2 1:2

40 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2

1)

Windsogsicherung mit Eternit Sturmklammer zum Einschlagen rechnerisch nicht ausreichend. Alternativ kann für diesen Dachbereich oder für das gesamte Bauvorhaben der Einsatz der Eternit Sturmklammer zum Einhängen möglich sein,



BEFESTIGUNGSTABELLEN FÜR ETERNIT DACHSTEIN GÖTEBORG






DN DN DN


15 ° 1:2 – 1:3 1:3 13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3

19 ° 1:2 – 1:3 – 15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2

35 ° 1:2 – 1:2 – 19 ° 1:2 – 1:2 1:3 22 ° 1:2 – 1:2 1:3

46 ° – 65 ° 1:2 – – – 24 ° 1:2 – 1:2 – 26 ° 1:2 – 1:2 –

46 ° 1:2 – – – 46 ° 1:2 – – –

64 ° – 65 ° 1:2 1:3 1:3 1:3 59 ° – 65 ° 1:2 1:3 1:3 1:3


13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:2

15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2 25 ° 1:2 – 1:2 1:3

19 ° 1:2 – 1:2 1:3 23 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 –

24 ° 1:2 – 1:2 – 27 ° 1:2 – 1:2 – 46 ° 1:2 – – –

46 ° 1:2 – – – 46 ° 1:2 – – – 51 ° 1:2 1:3 1:3 1:3

64 ° – 65 ° 1:2 1:3 1:3 1:3 56 ° 1:2 1:3 1:3 1:3 62 ° – 65 ° 1:2 1:2 1:2 1:2

65 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 – 10 ° 1:2 – 1:2 1:3 10 ° 1:2 – 1:2 1:3

12 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

13 ° 1:2 – 1:2 1:2 27 ° 1:2 – 1:2 1:3 28 ° 1:2 – 1:2 1:3

24 ° 1:2 – 1:2 1:3 30 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

28 ° 1:2 – 1:2 – 45 ° 1:2 1:3 1:2 1:3 39 ° 1:2 1:3 1:2 1:3

46 ° 1:2 – – – 46 ° 1:2 1:3 1:3 1:3 40 ° 1:1 1:3 1:2 1:3

54 ° 1:2 1:3 1:3 1:3 58 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

63 ° – 65 ° 1:2 1:2 1:2 1:2 54 ° – 65 ° 1:1 1:2 1:2 1:2

WZ III Binnenland 10 ° 1:2 – 1:2 – 10 ° 1:2 – 1:2 1:3 10 ° 1:2 – 1:2 1:3

12 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:2 12 ° 1:2 – 1:2 1:2

14 ° 1:2 – 1:2 1:2 26 ° 1:2 – 1:2 1:3 28 ° 1:2 – 1:2 1:3

23 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 – 31 ° 1:2 – 1:2 –

27 ° 1:2 – 1:2 – 46 ° 1:2 – – – 39 ° 1:2 1:3 1:2 1:3

46 ° 1:2 – – – 48 ° 1:2 1:3 1:3 1:3 40 ° 1:1 1:3 1:2 1:3

56 ° 1:2 1:3 1:3 1:3 60 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

65 ° – 65 ° 1:2 1:2 1:2 1:2 54 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 1:3 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:2 1:2

12 ° 1:2 – 1:2 1:2 13 ° 1:1 – 1:2 1:2 16 ° 1:1 – 1:2 1:2

27 ° 1:2 – 1:2 1:3 29 ° 1:1 – 1:2 1:3 22 ° 1:1 1:3 1:2 1:2

30 ° 1:2 – 1:2 – 31 ° 1:1 – 1:2 – 30 ° 1:1 1:3 1:2 1:3

42 ° 1:2 1:3 1:2 1:3 32 ° 1:1 1:3 1:2 1:3 45 ° – 65 ° 1:1 1:2 1:2 1:2

46 ° 1:2 1:3 1:3 1:3 46 ° 1:1 1:3 1:3 1:3

55 ° 1:1 1:3 1:3 1:3 50 ° – 65 ° 1:1 1:2 1:2 1:2

56 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:2 12 ° 1:1 – 1:2 1:2 16 ° 1:1 – 1:2 1:2

26 ° 1:2 – 1:2 1:3 16 ° 1:2 – 1:2 1:2 22 ° 1:1 1:3 1:2 1:2

29 ° 1:2 – 1:2 – 18 ° 1:1 – 1:2 1:2 30 ° 1:1 1:3 1:2 1:3

46 ° 1:2 – – – 29 ° 1:1 – 1:2 1:3 45 ° – 65 ° 1:1 1:2 1:2 1:2

48 ° 1:2 1:3 1:3 1:3 31 ° 1:1 – 1:2 –

60 ° – 65 ° 1:2 1:2 1:2 1:2 35 ° 1:1 1:3 1:2 1:3

46 ° 1:1 1:3 1:3 1:3

52 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:1 1:2 10 ° 1:1 1:2 1:1 1:2

14 ° 1:1 – 1:2 1:2 13 ° 1:1 1:3 1:2 1:2 13 ° 1:1 1:3 1:1 1:2

27 ° 1:1 1:3 1:2 1:2 31 ° 1:1 1:3 1:2 1:3 16 ° 1:1 1:3 1:1 1:1

29 ° 1:1 1:3 1:2 1:3 41 ° – 65 ° 1:1 1:2 1:2 1:2 17 ° 1:1 1:3 1:1 1:2

46 ° 1:1 1:3 1:3 1:3 31 ° 1:1 1:3 1:1 1:3

48 ° – 65 ° 1:1 1:2 1:2 1:2 32 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2








DN DN DN


28 ° 1:2 – 1:3 1:3 32 ° – 65 ° 1:2 1:2 1:2 1:2

32 ° 1:2 1:3 1:3 1:3

35 ° 1:2 1:3 1:2 1:3

46 ° 1:2 1:3 1:3 1:3

50 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:3 1:3 1:3

WZ II Binnenland 10 ° 1:2 1:3 1:2 1:2 10 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2

32 ° – 65 ° 1:2 1:2 1:2 1:2 16 ° 1:1 1:2 1:2 1:2 46 ° – 65 ° 1:2 1:2 1:2 1:2

35 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2

12 ° 1:1 1:2 1:2 1:2 59 ° – 65 ° 1:2 1:2 1:2 1:2

41 ° – 65 ° 1:2 1:2 1:2 1:2

WZ III Binnenland 10 ° 1:2 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2

16 ° 1:1 1:2 1:2 1:2 53 ° – 65 ° 1:2 1:2 1:2 1:2

35 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:2 1:1

19 ° – 65 ° 1:1 1:2 1:2 1:2 24 ° – 65 ° 1:1 1:2 1:2 1:2


53 ° – 65 ° 1:2 1:2 1:2 1:2 24 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1 10 ° x 1) 1:2 1:1 1:1

22 ° – 65 ° 1:1 1:2 1:2 1:2 13 ° 1:1 1:2 1:2 1:1 32 ° x 1) 1:2 1:1 1:2

21 ° x 1) 1:2 1:2 1:1 42 ° 1:1 1:2 1:1 1:2

28 ° x 1) 1:2 1:2 1:2 46 ° – 65 ° 1:1 1:2 1:2 1:2

33 ° – 65 ° 1:1 1:2 1:2 1:2

1)

Windsogsicherung mit Eternit Sturmklammer zum Einhängen rechnerisch nicht ausreichend. In diesem Fall ist eine Einzelfallberechnung erforderlich, bei der wir Ihnen gern behilflich sind.

Füllen Sie dazu bitte das Berechnungsformular auf Seite 62 aus und senden es uns zu.








DN DN DN


15 ° 1:2 – 1:3 1:3 13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3

19 ° 1:2 – 1:3 – 15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2

35 ° 1:2 – 1:2 – 19 ° 1:2 – 1:2 1:3 22 ° 1:2 – 1:2 1:3

46 ° – 65 ° 1:2 – – – 24 ° 1:2 – 1:2 – 26 ° 1:2 – 1:2 –

46 ° 1:2 – – – 46 ° 1:2 – – –

64 ° – 65 ° 1:2 1:3 1:3 1:3 59 ° – 65 ° 1:2 1:3 1:3 1:3


13 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:2

15 ° 1:2 – 1:2 1:2 14 ° 1:2 – 1:2 1:2 25 ° 1:2 – 1:2 1:3

19 ° 1:2 – 1:2 1:3 23 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 –

24 ° 1:2 – 1:2 – 27 ° 1:2 – 1:2 – 46 ° 1:2 – – –

46 ° 1:2 – – – 46 ° 1:2 – – – 51 ° 1:2 1:3 1:3 1:3

64 ° – 65 ° 1:2 1:3 1:3 1:3 56 ° 1:2 1:3 1:3 1:3 61 ° 1:1 1:3 1:3 1:3

65 ° – 65 ° 1:2 1:2 1:2 1:2 62 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:2 – 1:2 – 10 ° 1:1 – 1:2 1:3 10 ° 1:1 – 1:2 1:3

12 ° 1:2 – 1:2 1:3 12 ° 1:1 – 1:2 1:2 12 ° 1:1 – 1:2 1:2

13 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:2 28 ° 1:1 – 1:2 1:3

24 ° 1:2 – 1:2 1:3 27 ° 1:2 – 1:2 1:3 31 ° 1:1 – 1:2 –

28 ° 1:2 – 1:2 – 30 ° 1:2 – 1:2 – 39 ° 1:1 1:3 1:2 1:3

46 ° 1:2 – – – 32 ° 1:1 – 1:2 – 46 ° 1:1 1:3 1:3 1:3

54 ° 1:2 1:3 1:3 1:3 45 ° 1:1 1:3 1:2 1:3 54 ° – 65 ° 1:1 1:2 1:2 1:2

63 ° – 65 ° 1:2 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

58 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:3 12 ° 1:2 – 1:2 1:2 12 ° 1:1 – 1:2 1:2

14 ° 1:2 – 1:2 1:2 26 ° 1:2 – 1:2 1:3 28 ° 1:1 – 1:2 1:3

23 ° 1:2 – 1:2 1:3 29 ° 1:2 – 1:2 – 31 ° 1:1 – 1:2 –

27 ° 1:2 – 1:2 – 46 ° 1:2 – – – 39 ° 1:1 1:3 1:2 1:3

46 ° 1:2 – – – 48 ° 1:1 1:3 1:3 1:3 46 ° 1:1 1:3 1:3 1:3

56 ° 1:2 1:3 1:3 1:3 60 ° – 65 ° 1:1 1:2 1:2 1:2 54 ° – 65 ° 1:1 1:2 1:2 1:2

65 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:1 – 1:2 1:3 10 ° 1:1 1:3 1:2 1:2 10 ° 1:1 1:3 1:1 1:2

12 ° 1:1 – 1:2 1:2 13 ° 1:1 – 1:2 1:2 14 ° 1:1 1:3 1:2 1:2

27 ° 1:1 – 1:2 1:3 29 ° 1:1 – 1:2 1:3 16 ° 1:1 – 1:2 1:2

30 ° 1:1 – 1:2 – 31 ° 1:1 – 1:2 – 22 ° 1:1 1:3 1:2 1:2

42 ° 1:1 1:3 1:2 1:3 32 ° 1:1 1:3 1:2 1:3 30 ° 1:1 1:3 1:2 1:3

46 ° 1:1 1:3 1:3 1:3 46 ° 1:1 1:3 1:3 1:3 41 ° 1:1 1:3 1:1 1:3

56 ° – 65 ° 1:1 1:2 1:2 1:2 50 ° – 65 ° 1:1 1:2 1:2 1:2 45 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:2 – 1:2 1:2 12 ° 1:1 – 1:2 1:2 14 ° 1:1 1:3 1:2 1:2

26 ° 1:2 – 1:2 1:3 29 ° 1:1 – 1:2 1:3 16 ° 1:1 – 1:2 1:2

29 ° 1:2 – 1:2 – 31 ° 1:1 – 1:2 – 22 ° 1:1 1:3 1:2 1:2

46 ° 1:2 – – – 35 ° 1:1 1:3 1:2 1:3 30 ° 1:1 1:3 1:2 1:3

48 ° 1:1 1:3 1:3 1:3 46 ° 1:1 1:3 1:3 1:3 41 ° 1:1 1:3 1:1 1:3

60 ° – 65 ° 1:1 1:2 1:2 1:2 52 ° – 65 ° 1:1 1:2 1:2 1:2 45 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:3 1:1 1:2 10 ° 1:1 1:3 1:1 1:2 10 ° 1:1 1:2 1:1 1:2

13 ° 1:1 1:3 1:2 1:2 16 ° 1:1 1:3 1:1 1:1 13 ° 1:1 1:3 1:1 1:2

14 ° 1:1 – 1:2 1:2 17 ° 1:1 1:3 1:1 1:2 15 ° 1:1 1:3 1:1 1:1

27 ° 1:1 1:3 1:2 1:2 31 ° 1:1 1:3 1:1 1:3 19 ° 1:1 1:3 1:1 1:2

29 ° 1:1 1:3 1:2 1:3 41 ° 1:1 1:2 1:1 1:2 31 ° 1:1 1:3 1:1 1:3

46 ° 1:1 1:3 1:3 1:3 46 ° – 65 ° 1:1 1:2 1:2 1:2 32 ° 1:1 1:2 1:1 1:2

48 ° – 65 ° 1:1 1:2 1:2 1:2 46 ° – 65 ° 1:1 1:2 1:2 1:2








DN DN DN

WZ I Binnenland 10 ° 1:2 – 1:3 1:2 10 ° 1:2 1:3 1:2 1:2 10 ° 1:2 1:2 1:2 1:2

28 ° 1:2 – 1:3 1:3 32 ° – 65 ° 1:2 1:2 1:2 1:2 13 ° 1:1 1:2 1:2 1:2

32 ° 1:2 1:3 1:3 1:3 40 ° – 65 ° 1:2 1:2 1:2 1:2

35 ° 1:2 1:3 1:2 1:3

46 ° 1:2 1:3 1:3 1:3

50 ° 1:2 1:2 1:2 1:2

64 ° – 65 ° 1:2 1:3 1:3 1:3

WZ II Binnenland 10 ° 1:2 1:3 1:2 1:2 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2

32 ° – 65 ° 1:2 1:2 1:2 1:2 47 ° – 65 ° 1:2 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

55 ° – 65 ° 1:2 1:2 1:2 1:2 21 ° – 65 ° 1:1 1:2 1:2 1:2

WZ III Binnenland 10 ° 1:1 1:2 1:2 1:2 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1

47 ° – 65 ° 1:2 1:2 1:2 1:2 21 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1

18 ° – 65 ° 1:1 1:2 1:2 1:2 26 ° – 65 ° 1:1 1:2 1:2 1:2 13 ° x 1) 1:2 1:1 1:1

14 ° x 1) 1:2 1:2 1:1

30 ° x 1) 1:2 1:2 1:2

38 ° 1:1 1:2 1:2 1:2

41 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2

WZ IV Binnenland 10 ° – 65 ° 1:1 1:2 1:2 1:2 10 ° 1:1 1:2 1:2 1:1 10 ° 1:1 1:2 1:1 1:1

23 ° – 65 ° 1:1 1:2 1:2 1:2 13 ° x 1) 1:2 1:1 1:1

14 ° x 1) 1:2 1:2 1:1

30 ° x 1) 1:2 1:2 1:2

38 ° 1:1 1:2 1:2 1:2

41 ° 1:1 1:2 1:1 1:2

46 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:2 1:1 1:1 10 ° x 1) 1:2 1:1 1:1 10 ° x 1) 1:2 1:1 1:1

13 ° 1:1 1:2 1:2 1:1 33 ° x 1) 1:2 1:1 1:2 35 ° x 1) 1:2 1:1 1:2

16 ° x 1) 1:2 1:2 1:1 45 ° 1:1 1:2 1:1 1:2 46 ° x 1) 1:2 1:2 1:2

28 ° x 1) 1:2 1:2 1:2 46 ° – 65 ° 1:1 1:2 1:2 1:2 54 ° x 1) 1:1 1:1 1:1

34 ° – 65 ° 1:1 1:2 1:2 1:2 55 ° 1:1 1:1 1:1 1:1

62 ° – 65 ° 1:1 1:2 1:2 1:2

1)

Windsogsicherung mit Eternit Sturmklammer zum Einschlagen rechnerisch nicht ausreichend. Alternativ kann für diesen Dachbereich oder für das gesamte Bauvorhaben der Einsatz der Eternit Sturmklammer zum Einhängen möglich sein,



BEFESTIGUNGSTABELLEN FÜR ETERNIT DACHSTEIN KAPSTADT

Wind– Gelände– Sturmklammer Sturmklammer zum Einschlagen, Verlegung im Verband



Gelände bis maximal 800 m üNN; Gilt nicht für Nordseeinseln


DN DN DN


16 ° 1:2 – 1:3 1:3 14 ° 1:2 – 1:2 1:3 13 ° 1:2 – 1:2 1:3

18 ° 1:2 – 1:3 – 16 ° 1:2 – 1:2 1:2 15 ° 1:2 – 1:2 1:2

39 ° 1:2 – 1:2 – 18 ° 1:2 – 1:2 1:3 21 ° 1:2 – 1:2 1:3

46 ° – 65 ° 1:2 – – – 23 ° 1:2 – 1:2 – 26 ° 1:2 – 1:2 –

46 ° 1:2 – – – 46 ° 1:2 – – –

= 65 ° 1:2 1:3 1:3 1:3 47 ° 1:1 – – –

61 ° – 65 ° 1:1 1:3 1:3 1:3


14 ° 1:2 – 1:2 1:3 12 ° 1:1 – 1:2 1:3 13 ° 1:1 – 1:2 1:2

16 ° 1:2 – 1:2 1:2 13 ° 1:2 – 1:2 1:3 24 ° 1:1 – 1:2 1:3

18 ° 1:2 – 1:2 1:3 14 ° 1:2 – 1:2 1:2 28 ° 1:1 – 1:2 –

23 ° 1:2 – 1:2 – 22 ° 1:2 – 1:2 1:3 46 ° 1:1 – – –

46 ° 1:2 – – – 27 ° 1:2 – 1:2 – 53 ° 1:1 1:3 1:3 1:3

= 65 ° 1:2 1:3 1:3 1:3 30 ° 1:1 – 1:2 – 63 ° – 65 ° 1:1 1:2 1:2 1:2

46 ° 1:1 – – –

58 ° – 65 ° 1:1 1:3 1:3 1:3

Küste 10 ° 1:1 – 1:2 – 10 ° 1:1 – 1:1 1:3 10 ° 1:1 – 1:1 1:3

12 ° 1:1 – 1:2 1:3 12 ° 1:1 – 1:1 1:2 12 ° 1:1 – 1:1 1:2

14 ° 1:1 – 1:2 1:2 13 ° 1:1 – 1:2 1:2 16 ° 1:1 – 1:1 1:1

23 ° 1:1 – 1:2 1:3 26 ° 1:1 – 1:2 1:3 17 ° 1:1 – 1:1 1:2

27 ° 1:1 – 1:2 – 28 ° 1:1 – 1:2 – 27 ° 1:1 – 1:1 1:3

46 ° 1:1 – – – 46 ° 1:1 – – – 30 ° 1:1 – 1:1 –

56 ° 1:1 1:3 1:3 1:3 48 ° 1:1 1:3 1:3 1:3 43 ° 1:1 1:3 1:1 1:3

= 65 ° 1:1 1:2 1:2 1:2 60 ° – 65 ° 1:1 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

56 ° – 65 ° 1:1 1:2 1:2 1:2


12 ° 1:1 – 1:2 1:3 13 ° 1:1 – 1:2 1:2 12 ° 1:1 – 1:1 1:2

13 ° 1:2 – 1:2 1:3 25 ° 1:1 – 1:2 1:3 16 ° 1:1 – 1:1 1:1

14 ° 1:2 – 1:2 1:2 28 ° 1:1 – 1:2 – 17 ° 1:1 – 1:1 1:2

22 ° 1:2 – 1:2 1:3 46 ° 1:1 – – – 27 ° 1:1 – 1:1 1:3

27 ° 1:2 – 1:2 – 51 ° 1:1 1:3 1:3 1:3 30 ° 1:1 – 1:1 –

30 ° 1:1 – 1:2 – 61 ° – 65 ° 1:1 1:2 1:2 1:2 43 ° 1:1 1:3 1:1 1:3

46 ° 1:1 – – – 46 ° 1:1 1:3 1:3 1:3

58 ° – 65 ° 1:1 1:3 1:3 1:3 56 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 – 1:1 1:3 10 ° 1:1 1:3 1:1 1:2 10 ° 1:1 1:3 1:1 1:2

12 ° 1:1 – 1:1 1:2 12 ° 1:1 – 1:1 1:2 14 ° 1:1 – 1:1 1:2

15 ° 1:1 – 1:2 1:2 16 ° 1:1 – 1:1 1:1 15 ° 1:1 – 1:1 1:1

27 ° 1:1 – 1:2 1:3 18 ° 1:1 – 1:1 1:2 20 ° 1:1 – 1:1 1:2

30 ° 1:1 – 1:2 – 28 ° 1:1 – 1:1 1:3 28 ° 1:1 1:3 1:1 1:3

35 ° 1:1 – 1:1 – 31 ° 1:1 – 1:1 – 46 ° 1:1 1:3 1:3 1:3

46 ° 1:1 1:3 1:3 1:3 36 ° 1:1 1:3 1:1 1:3 48 ° – 65 ° 1:1 1:2 1:2 1:2

58 ° – 65 ° 1:1 1:2 1:2 1:2 46 ° 1:1 1:3 1:3 1:3

52 ° – 65 ° 1:1 1:2 1:2 1:2

WZ IV Binnenland 10 ° 1:1 – 1:2 1:3 10 ° 1:1 – 1:1 1:3 10 ° 1:1 1:3 1:1 1:2

13 ° 1:1 – 1:2 1:2 12 ° 1:1 – 1:1 1:2 14 ° 1:1 – 1:1 1:2

25 ° 1:1 – 1:2 1:3 16 ° 1:1 – 1:1 1:1 15 ° 1:1 – 1:1 1:1

28 ° 1:1 – 1:2 – 18 ° 1:1 – 1:1 1:2 20 ° 1:1 – 1:1 1:2

46 ° 1:1 – – – 28 ° 1:1 – 1:1 1:3 28 ° 1:1 1:3 1:1 1:3

51 ° 1:1 1:3 1:3 1:3 31 ° 1:1 – 1:1 – 46 ° 1:1 1:3 1:3 1:3

61 ° – 65 ° 1:1 1:2 1:2 1:2 40 ° 1:1 1:3 1:1 1:3 48 ° – 65 ° 1:1 1:2 1:2 1:2

46 ° 1:1 1:3 1:3 1:3

54 ° – 65 ° 1:1 1:2 1:2 1:2

Küste 10 ° 1:1 1:3 1:1 1:2 10 ° 1:1 1:3 1:1 1:2 10 ° 1:1 1:3 1:1 1:2

13 ° 1:1 – 1:1 1:2 14 ° 1:1 1:3 1:1 1:1 13 ° 1:1 1:3 1:1 1:1

15 ° 1:1 – 1:1 1:1 16 ° 1:1 – 1:1 1:1 23 ° 1:1 1:3 1:1 1:2

19 ° 1:1 – 1:1 1:2 18 ° 1:1 1:3 1:1 1:1 31 ° 1:1 1:3 1:1 1:3

28 ° 1:1 – 1:1 1:3 22 ° 1:1 1:3 1:1 1:2 37 ° 1:1 1:2 1:1 1:2

31 ° 1:1 – 1:1 – 30 ° 1:1 1:3 1:1 1:3 46 ° – 65 ° 1:1 1:2 1:2 1:2

33 ° 1:1 1:3 1:1 1:3 44 ° 1:1 1:2 1:1 1:2

46 ° 1:1 1:3 1:3 1:3 46 ° 1:1 1:2 1:2 1:2

50 ° – 65 ° 1:1 1:2 1:2 1:2



SERVICE

Kopiervorlage Windsogsicherung von Eternit Dachsteinen

Fax: 0 62 24 /701-5 52 (für Süddeutschland) oder 0 25 25 / 69-4 05 (für Norddeutschland)

Auftraggeber: _______________________________________________________

Straße, Hausnummer: __________________________________________________

PLZ, Ort: ____________________________________________________________

Bauvorhaben: _______________________________________________________

Straße, Hausnummer: _________________________________________________

PLZ, Ort: ____________________________________________________________

Telefon: _____________________________________________________________ Exponierte Lage Ja Nein

Telefax: _____________________________________________________________

E-Mail: ______________________________________________________________

Gern übernehmen wir die Berechnung der notwendigen Windsogsicherung für Sie. Geben Sie uns bitte alle nachfolgend genannten, notwendigen Informationen zum geplanten

Gebäude und dem Standort an. Bitte schicken Sie auch eine vermasste Skizze des geplanten Daches in der Draufsicht, aus der alle Dachbereiche ersichtlich sind.

Die für Sie erstellte Berechnung bezieht sich einzig auf die hier gemachten Angaben. Eine Windsogsicherung für andere Gebäude kann daraus nicht abgeleitet werden.

Beachten Sie aber bitte, dass Rechtsansprüche gegen die Eternit AG aus dieser Berechnung nicht abgeleitet werden können.

Geplanter Eternit Dachstein

Angaben zum Gebäude

Dachstein Kapstadt Standort über NN 800 m 800 – 1.100 m 1.100 m

Dachstein Heidelberg

Dachstein Verona

Dachstein Göteborg

Bei Standort 1.100 m üNN, die genaue Höhe _______________ m über NN

Gebäudehöhe bis zum First ________________________________ m

Trauflänge einschließlich Dachüberstand _____________________ m

Gebäudebreite einschließlich Dachüberstand __________________ m

Bevorzugte Eternit Sturmklammer Dachneigung _____________________________________________ °

Sturmklammer zum Einhängen (nicht für Dachstein Kapstadt) Geschlossenes Gebäude Ja Nein

Sturmklammer zum Einschlagen Dachform Satteldach Pultdach

Walmdach

____________________________

Unterkonstruktion

Querschnitt Traglattung 30 x 50 mm 40 x 60 mm

________________________ mm

Geschlossenes Deckunterlage Ja Nein

Sind Sie sich nicht sicher, geben Sie bitte hier den genauen Dachaufbau an


SERVICE

WINDZONENKARTE


DACH

FASSADE

Dachplatten

Wellplatten

Dachsteine

Photovoltaik

Dämmelemente

Dachfolien

Dachuntersichten

Tel.: 01805-659 659*

Fax: 01805-658 658*

E-Mail: dach@eternit.de

Fassadentafeln

Fassadenpaneele

Fassadenplatten

Fassadenziegel

Putzträgerplatten

Balkonplatten

Bauplatten

Tel.: 01805-651 651*

Fax: 01805-632 630*

E-Mail: fassade@eternit.de

ET D 3002-8.000-01.2013 Technische Änderungen vorbehalten. Keine Haftung für Druckfehler und drucktechnisch bedingte Farbabweichungen. * 0,14 €/Min. aus dem dt. Festnetz, Mobilfunkpreise können abweichen.

Eternit Aktiengesellschaft · Im Breitspiel 20 · 69126 Heidelberg · www.eternit.de

Planung & Anwendung Dachsteine - Eternit AG

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Planung & Anwendung Dachsteine - Eternit AG

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
