HANSAVARIO-Einhandmischer

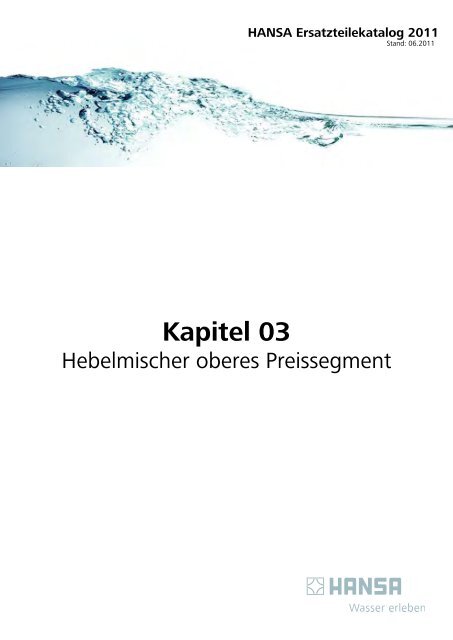

HANSA Ersatzteilekatalog 2011

Stand: 06.2011

Kapitel 03

Hebelmischer oberes Preissegment

Blatt Sigmaringer Straße 107 Telefon: 07 11/16 14-0

70567 Stuttgart Telefax: 07 11/16 14-3 68

Postfach 81 02 40

www.hansa.de

70519 Stuttgart

E 03.10.1

1.2

1.1

1

1.3

1.2

7

6.5

6.1

6

2.1

2.12.1

4.2

2

4

4.1

5.1

SW 45

5

9

10

8

Einhandatterie für Wandeinbau

Vario-Einbaukörper, DN 15

Nr. 0200 0100

Sigmaringer Straße 107 Telefon: 07 11/16 14-0


Postfach 81 02 40 www.hansa.de


Blatt

E 03.10.1

Einhand-Batterie für Wandeinbau, DN 15, Hansavario

Pos. Bezeichnung 0200 0100

1. Einbaugehäuse

1.1 Einbaubox komplett 59 912 379

1.2 Formdichtung

1.3 Schutzkappe 59 912 380

2. Adapter 59 911 506

2.1 O-Ring Ø 40,00 x Ø 2,00 59 911 507

4. ECO-Steuerpatrone 59 904 601

4.1 Anschlagring 59 904 759

4.2 Distanzhülse 59 905 871

5. Ringmutter M 52 x 1, SW 45 59 911513

5.1 O-Ring Ø 50,52 x Ø 1,78 59 906 841

6. Blindstopfen mit O-Ring, G 1/2 SW 19 59 905 012

6.1 O-Ring Ø 18,00 x Ø 2,00 59 901 422

6.5 Ventilsitz zur Umstellung 59 912 229

7. Stopfen G 1/2 SW 19 59 905 013

8. Spülstutzen 59 912 299

9. Dichtmanschette 59 911 418

10. çè Wechsel-Adapter (für vertauschte Kalt-/Warm-Anschlüsse) 59 911 429

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983

= Ersatzteil auf Extrablatt dargestellt Angaben unverbindlich, Änderungen vorbehalten




www.hansa.de


E 03.15.0

1

1.1

2

3.1

3

3.2

3.3

4.1

4

4.3

4.4

5.1

5

6

5.8

5.3

5.10

5.5

5.4

5.2

5.7

7

Waschtisch-Einhand-

Einlochbatterie, DN 15

Nr. 5005 2202 ab 5/03





Blatt

E 03.15.0

Waschtisch-Einhand-Einlochbatterie, DN 15, Hansaquadris-Art

Pos. Bezeichnung

verchromt

5005 2202

1. Hebel, komplett 59 912 680

1.1 Gewindestift, M 4 x 4 Innensechskant, SW 2 59 912 681

2. Abdeckkappe 59 912 682

3. Ringschraube, M 38 x 1, SW 32 komplett 59 912 683

3.1 O-Ring, Ø 32,50 x Ø 2,00

3.2 Gleitring

3.3 Ringschraube

4. Eco-Patrone 3,5 59 912 324

4.1 Heißwassersperre 59 912 325

4.3 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,10 x Ø 1,60 59 905 072

5. Gehäuse

5.1 Ablaufbetätigungshebel 59 912 670

5.2 Gelenkstück 59 904 624

5.3 Verbindungsstange M 5, SW 7 59 912 671

5.4 Untere Gelenkstange Ø 5 mm, 250 mm 59 912 684

5.5 Sockel mit Dichtung 59 912 667

5.7 Befestigung, komplett M 33 x 1,5 SW 36 59 912 668

5.8 Druckschlauch, G 3/8, M 8 x 1,380 mm 59 912 673

5.10 Dichtung, 9,65 x 14,4 x 2,0 59 912 551

6. Luftsprudler, M 18 x 1, A 59 912 675

7. Ablaufgarnitur, komplett (s. E 00.31.0) 59 904 620





www.hansa.de


E 03.17.0

5.2

6.3

6.2

5.3

5.1

6.5

6.4

5.8

6.1

5

5.6

8.1

4.4

4.3

4

4.1

3.3

3.2

3.1

5.7

5.6

8

8.2

5.8

3

5.4

2

1.1

5.8

1

7.3

7

Einhand-Wannen-Batterie

Nr. 5016 2102 ab 5/03

Einhand-Brause-Batterie

Nr. 5017 0102 ab 5/03





Blatt

E 03.17.0

Wannen-Brause-Einhand-Wandbatterie DN 15, Hansaquadris-Art

Pos.

Bezeichnung

verchromt

5016 2102

5017 0102


1.1 Gewindestift, M 4 x 4, Innensechskant SW 2 59 912 681


3. Ringschraube, M 38 x 1, SW 32 komplett 59 912 683

3.1 O-Ring, Ø 32,00 x Ø 2,00

3.2 Gleitring

3.3 Ringschraube

4. ECO-Patrone 3,5 59 912 324

4.1 Heißwassersperre 59 912 325

4.3 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,10 x Ø 1,60 59 905 072

5. Gehäuse

5.1 Überwurfmutter G 3/4, SW 30 59 902 230

5.2 Anschlussnippel G 1/2 L, SW 10 59 904 618

5.3 Dichtung 23,9 x 15,2 x 2,0 59 902 689

5.4 Rückflussverhinderer 59 905 714

5.6 O-Ring, Ø 13,95 x Ø 2,62 59 912 686

5.7 Umstellgehäuse

5.8 Gewindestift M 5 x 6, SW 2.5 59 912 477

6.1 Rosette, 60 x 60, zweiteilig 59 912 685

6.2 Schalldämpfer 59 904 792

6.3 S-Anschluss 59 910 254

6.4 Gewindestift M 6 x 10, Innensechskant SW 3

6.5 Mutter M 6, SW 10

7. Luftsprudler, komplett, M 28 x 1, D 59 907 198

7.3 Auslauf-Quadris-Art, komplett 59 912 688

8. Umstellung, eigensicher 59 911 156

8.1 Dichtungssatz 59 904 791

8.2 Zugknopf 59 912 687





www.hansa.de


E 03.22.0


Einlochbatterie


Einlochbatterie Piccolo



Waschtisch-Einlochbatterie

für Sitzwaschbecken

Nr. 5509 2100 ab 7/99

Nr. 5507 2100 ab 7/99

Nr. 5504 2100 ab 7/99

Nr. 5506 3100 ab 7/99





Blatt

E 03.22.0

Waschtisch-Bidet-Einhand-Einlochbatterie, DN 15, Hansastar

Pos.

Bezeichnung

verchromt

5503 2100

5504 2100

5506 3200

5507 2100

5509 2100

mit

Eco-Top

verchromt

5503 2101 00 006

5509 2101 00 006

chromedelmatt

5506 3200 92

5507 2100 92

5509 2100 92

Bicolor

chrom-gold

5506 3200 90

5507 2100 90

5509 2100 90

1. Hebel, komplett, geschlossen 5588 0001 5588 0001 92 5588 0001 00

1. Hebel, komplett, offen 5589 0005 5589 0005 92 5589 0005 90

1. Hebel, komplett, geschlossen Eco-Top 5588 0001 00 006

1.1 Gewindestift M 5 x 8 Innensechskant SW 2,5 59 904 755 ← ← ←

1.2 Hülse 59 904 778 ← ← ←

1.3 Blende K + W 59 911 785 ← ← ←

1.4 Dekorteil 59 911 786 59 911 786 59 911 787

2. Abdeckkappe mit Kralle 59 906 563 ← 59 906 564 59 911 472

2.2 Kralle 59 906 695 ← ← ←

3. Ringschraube, M 50 x 1, SW 45 59 904 775 ← ← ←

4. Einheitssteuer-Patrone Eco 59 904 601 59 904 601 ←

4. Steuerpatrone Eco-Top 59 911 431

4.1 Anschlagring 59 904 759 ← ← ←

5. Gehäuse

5.1 Zugstange mit Knopf 59 911 788 ← 59 911 789 59 911 790

5.2 Gelenkstück 59 904 624 ← ← ←

5.3 Dichtung 37,6 x 48 x 3,5 59 911 422 ← ← ←

5.5 Spannplatte mit Gummi 59 904 765 ← ← ←

5.6 Rohrmutter, M 8 x 1, SW 13 59 904 766 ← ← ←

5.7 Rapidbefestigung, komplett 59 910 749 ← ← ←

5.8 Rohrgruppe zu 5509 59 911 791 ← ← ←

5.8 Rohrgruppe mit Schläuchen zu 5506 59 911 792 ← ← ←

5.10 Druckschlauch zu Pos 5.8, bis 12.02 59 911 793 ← ← ←

5.10 Druckschlauch G 3/8 x M 10 x 1, 370 mm, ab 1.03 59 911 767 ← ←

6. Luftsprudler M 24 x 1, A 59 902 366 ← ← 59 904 772

6.1 Luftsprudler-Einsatz mit Dichtung 59 902 081

6.2 Kugelgelenk M 24 x 1 (5506) 59 904 920 59 904 920 59 905 563

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441 ← 59 911 442 59 911 450

8. Schlupfkette, komplett 59 902 219





www.hansa.de


E 03.23.0



Nr. 5513 1100 ab 7/99





Waschtisch-Einhand-Einlochbatterie, DN 15

, für offene Heißwasserbereiter, Hansastar

Blatt

E 03.23.0

verchromt

chromedelmatt

Bicolor

chromgold


5513 1100 5513 1100 92 5513 1100 90

1. Hebel, komplett, geschlossen 5588 0001 5588 0001 92 5588 0001


1.1 Gewindestift M 5 x 8, Innensechskant SW 2,5 59 904 755 ← ←

1.2 Hülse 59 904 778 ← ←

1.3 Blende K + W 59 911 785 ←

1.4 Dekorteil 59 911 786 ← 59 911 787

2. Abdeckkappe mit Kralle 59 906 563 59 906 564 59 911 472

2.2 Kralle 59 906 695 ← ←

3. Ringschraube, M 50 x 1, SW 45 59 904 775 ← ←

4. Einheitssteuer-Patrone Eco 59 904 601 ← ←

4.1 Anschlagring 59 904 759 ← ←

5. Gehäuse

5.1 Zugstange mit Knopf 59 911 788 59 911 789 59 911 790

5.2 Gelenkstück 59 904 624 ← ←

5.3 Dichtung 37,6 x 48 x 3,5 59 911 422 ← ←

5.5 Spannplatte mit Gummi 59 904 765 ← ←

5.6 Rohrmutter, M 8 x 1, SW 13 59 904 766 ← ←

5.7 Rapidbefestigung, komplett 59 910 749 ← ←

5.8 Rohrgruppe 59 911 794 ← ←

6. Strahlregler M 24 x 1 59 902 692 ← 59 911 658

6.1 Strahlreglereinsatz mit Dichtung 59 901 553 ← ←

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441 59 911 442 59 911 450

9. Überwurfmutter komplett G 3/8 x 8 mm 59 904 969 ← ←

9.1 Unterlegscheibe Ø 14,9 x Ø 8,5 x 1,0 59 902 352 ← ←

9.2 Stufendichtung Ø 10 auf Ø 8 59 902 272 ← ←

9.3 Drosselschlauch 59 902 151 ← ←





www.hansa.de


E 03.24.0

Einhand-Wannen-Batterie, für Wandeinbau

Fertigmontageset

Nr. 5584 9100 ab 7/99



Nr. 5586 9100 ab 7/99

165 165





Blatt

E 03.24.0

Einhand-Batterie, Fertigmontageset - Hansastar

Pos.

Bezeichnung

5586 . . .

verchromt

5586 9100

5584 9100

5588 0001

5589 0005

chromedelmatt

5586 9100 92

5584 9100 92

5588 0001 92

5589 0005 92

Bicolor

chromgold

5586 9100 90

5584 9100 90

5589 0005 90

1. Hebel, komplett, geschlossen (siehe E 00.41.1) 5588 0001 5588 0001 92 5588 0001

1. Hebel, komplett, offen (siehe E 00.41.1) 5589 0005 5589 0005 92 5589 0005 90

1.1 Gewindestift, M 5 x 8, Innensechskant, SW 2,5 59 904 755 ← ←

1.2 Hülse 59 904 778 ← ←

1.3 Blende K + W 59 911 785 ←

1.4 Dekorteil 59 911 786 ← 59 911 787

2. Rosette 59 911 913 59 911 914 59 911 913

2.1 Abdeckkappe 59 904 820 59 905 645 59 904 822

2.3 Schrauben, M 5 x 65 59 904 847 59 905 649 59 904 849

3. Abdeckplatte komplett, bis 6.03 59 911 915 ← ←

3.1 Dichtung, bis 6.03 59 911 916 ← ←

3.2 Distanzstück, bis 6.03

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ← ←

5584 . . .

verchromt

chromedelmatt

Bicolor

chromgold


5584 9100 5584 9100 92 5584 9100 90

1. Hebel, komplett, geschlossen (siehe E 00.41.1) 5588 0001 5588 0001 92 5588 0001

1. Hebel, komplett, offen (siehe E 00.41.1) 5589 0005 5589 0005 92 5589 0005 90


1.2 Hülse 59 904 778 ← ←

1.3 Blende K + W 59 911 784 59 911 785 59 911 784

1.4 Dekorteil 59 911 786 59 911 787

2. Rosette 59 911 911 59 911 912 59 911 911

2.1 Abdeckkappe 59 904 820 59 905 645 59 904 822

2.3 Schrauben, M 5 x 65 59 904 847 59 905 649 59 904 849

2.4 Führungseinsatz 59 904 846 ← ←

3. Abdeckplatte komplett, bis 6.03 59 911 915 ← ←

3.1 Dichtung, bis 6.03 59 911 916 ← ←

3.2 Distanzstück, bis 6.03 59 911 916 ← ←

4. Umstellung komplett eigensicher 59 911 156 59 906 391 59 906 392

4.1 Zugknopf 59 906 393 59 906 395 59 906 396

4.2 Dichtungssatz 59 904 791 ← ←

4.3 O-Ring Ø 4,00 x Ø 1,00 59 902 331 ← ←

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ← ←





www.hansa.de


E 03.25.0

Einhand-Wannen-Batterie

Nr. 5574 2100 ab 7/99

Einhand-Brause-Batterie

Nr. 5567 0100 ab 7/99





Blatt

E 03.25.0

verchromt

chromedelmatt

Bicolor

chrom-gold

Pos.

Bezeichnung

5567 0100

5574 2100

5574 2130

5567 0100 92

5574 2100 92

5574 2130 92

5567 0100 90

5574 2100 90

5574 2130 90

1. Hebel, komplett, geschlossen 5588 0001 5588 0001 92 5588 0001


1.1 Gewindestift M 5 x 8, Innensechskant SW 2,5 59 904 755 ← ←

1.2 Hülse 59 904 778 ← ←

1.3 Blende K + W 59 911 785 ← ←

1.4 Dekorteil 59 911 786 ← 59 911 787


2.2 Kralle 59 906 695 ← ←


4. Einheitssteuer-Patrone Eco 59 904 601 ← ←

4.1 Anschlagring 59 904 759 ← ←

5. Gehäuse

5.1 Rückflußverhinderer 59 905 714

5.2 Gewindestift M 8 x 8, SW 4 59 906 104 ← ←

5.3 Gewindestutzen G 1/2 x 18 x 1 59 911 384 ← ←

5.4 Anschlußnippel komplett, SW 10 59 911 797 ← ←

O-Ring Ø 30,00 x Ø 2,00 zu Pos. 5.4 59 911 796 ← ←

6. Kugelkopf S-Anschluß G 1/2

6.1 Rosette 59 911 473 59 911 474 59 911 473

6.2 Stopfen 59 911 480 59 911 481 59 911 480

6.3 Druckplatte 59 911 486 ← 59 911 490

6.4 O-Ring Ø 25,07 x Ø 2,62 59 911 479 ← ←

6.6 Dichtung 59 911 798 ← ←

6.5 Kugelkopf-S-Anschluß G 1/2 59 911 491 ← ←

7. Luftsprudler komplett M 28 x 1 C 59 902 088 ← 59 904 788

7.1 Luftsprudlereinsatz mit Dichtung 59 902 089 ← ←

8. Zugknopfumstellung komplett, eigensicher 59 911 799 59 911 800 59 911 801






www.hansa.de


E 03.26.0

4.1

4

4.5

1.5

1.6

1.4

4.3

1

4.6

4.4

2

1.1

1.7

1.2

5.1

5

2.3

2.4

5.9

5.3

5.12

3

3.2

5.5

5.7

5.8

5.6

5.2

5.10

7

Waschtisch/Bidet-Einhand-


Nr. 5360 2201 ab 7/05





Blatt

E 03.26.0

Waschtisch/Bidet-Einhand-Einlochbatterie, DN 15, Hansamotion

verchromt


5360 2201


1.1 Gewindestift, M 5 x 6, Innensechskant SW 2,5 59 904 755

1.2 Hülse 59 904 778

1.4 O-Ring, Ø 5,00 x Ø 1,50

1.5 Kappe rot / blau 59 912 856

1.6 Senkkopfschraube M 4 x 10 59 912 855

1.7 Adapter


2.3 Strahlformer WT 59 912 858

2.4 O-Ring, Ø 50,52 x Ø 1,78 59 906 841

3. Befestigungsschraube, M 50 x 1, SW 36 59 912 859

3.2 O-Ring, Ø 34,00 x Ø 2,00 59 912 533

4. Eco-Patrone 4.0 59 904 601 01

4.1 Heisswassersperre 59 912 799

4.3 O-Ring, Ø 36,50 x Ø 2,00

4.4 Bodenplatte komplett 59 912 860

4.5 Mengenregler 8 l/min

4.6 O-Ring, Ø 9,00 x Ø 2,00 59 905 095

5. Gehäuse

5.1 Zugstange, mit Knopf 59 912 804


5.3 Dichtung, 43,00 x 37,0 x 3,0 59 912 506

5.5 Spannplatte, mit Gummi 59 904 765

5.6 Rohrmutter, M 8 x 1, SW 13 59 904 766

5.7 Rapidbefestigung, komplett 59 910 749

5.8 Druckschlauch, M 10 x 1 x G 3/8, 430 mm 59 912 515

Anschlussrohr, M 10 x 1, 420 mm 59 912 550

5.9 O-Ring, Ø 7,65 x Ø 1,78 59 902 337

5.10 Sieb, G 3/8, 0,5 mm 59 911 684

5.12 Befestigungsbolzen, M 8 x 1, 140 mm 59 912 474

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441





www.hansa.de


E 03.28.0

5361

...

2.6

2.1

2.5

2

1.2

5362

...

2.3

2.3

1.1

1.3

1

2.6

2.1

2.5

2

2.4

4.2

4

4.3

4.1

1.2

1

2.3

2.3

1.1

1.3

Einhand-Brause-Batterie, für Wandeinbau


Nr. 5361 9101 ab 7/05



Nr. 5362 9101 ab 7/05





Blatt

E 03.28.0

Einhand-Batterie, Fertigmontageset Hansamotion

5361 ...

verchromt


5361 9101


1.1 Gewindestift, M 5 x 6, Innensechskant, SW 2,5 59 904 755

1.2 Hülse 59 904 778

1.3 Stopfen 59 911 480

2. Rosette, Brause komplett 59 911 913

2.1 Abdeckkappe 59 912 795

2.3 Schraube, M 5 x 70 59 904 847

2.5 Rosettendichtung

2.6 O-Ring Ø 55,00 x Ø 2,00 59 912 543


5362 ...

verchromt


5362 9101



1.2 Hülse 59 904 778

1.3 Stopfen 59 911 480

2. Rosette, Wanne/Brause komplett 59 911 911


2.3 Schraube, M 5 x 70 59 904 847

2.4 Führungseinsatz 59 904 846

2.5 Rosettendichtung

2.6 O-Ring, Ø 55,00 x Ø 2,00 59 912 543

4. Umstellung, komplett, eigensicher 59 911 156

4.1 Zugknopf 59 906 393

4.2 Dichtsatz 59 904 791

4.3 O-Ring, Ø 4,00 x Ø 1,00 59 902 331






www.hansa.de


E 03.29.0

2.3

1.5

1.6

1.4

2.4

1.1

1.7

1

3.1

3.2

1.2

1.2

4.4

4.1

4

4.7

4.5

4.6

3.3

6.6

5

6.4

6.5

6.6

5

6.4

2.1

6.5

5.2

5.4

1.1

1.3

1

5.2

5.4

5.3

5.1

8

8.1

8.4

8.2

8.3

5.2

5.4

5.2

5.4

5.3

5.1

4

4.1

3

2

Einhand-Wannenbatterie

Nr. 5368 2101 ab 7/05

Einhand-Brausebatterie

Nr. 5369 0101 ab 7/05





Blatt

E 03.29.0

Wannen-Brause-Einhand-Wandbatterie, DN 15, Hansamotion

verchromt

Pos.

Bezeichnung

5368 2101

5369 0101

1. Hebel komplett, Brause 59 912 864

1. Hebel Wanne 59 912 854


1.2 Hülse 59 904 778

1.3 Stopfen 6 mm 59 911 480

1.4 O-Ring, Ø 5,00 x Ø 1,50

1.5 Kappe rot / blau 59 912 856

1.6 Senkkopfschraube M 4 x 10, SW 2,5 59 912 855

1.7 Adapter

2. Schraubkappe 33 x 3 59 912 797

2.1 Kappe 59 912 866

2.3 Strahlformer Wanne 59 912 862

2.4 O-Ring, Ø 55,00 x Ø 1,00 59 912 528

3. Ringschraube, M 42 x 1, SW 34 59 912 798

3.1 Ringschraube M 50 x 1, SW 36 komplett 59 912 867

3.2 O-Ring, Ø 34,00 x Ø 2,00 59 912 533

3.3 O-Ring, Ø 46,00 x Ø 2,00 59 912 470

4. Eco Patrone 4.0 59 904 601 01


4.4 Adapterplatte 59 912 868

4.5 Mengenregler 20 l/min

4.6 O-Ring, Ø 7,00 x Ø 2,00

4.7 O-Ring, Ø 15,00 x Ø 1,50

5. Gehäuse


5.2 Gewindestift, M 8 x 8, SW 4 59 906 104

5.3 Gewindestutzen, G 1/2 x M 18 x 1 59 911 384

5.4 Stopfen 8 mm 59 912 865

6.4 O-Ring, Ø 25,07 x Ø 2,62 59 911 479

6.5 Kugelkopf-S-Anschluß, G 1/2 59 911 491

6.6 Dichtung

8. Druckumstellung 59 912 870


8.2 Druckknopf 59 912 871

8.3 Gewindestift M 4 x 5, SW 2 59 901 027

8.4 Stopfen 4 mm 59 912 869





www.hansa.de


E 03.30.0

1.1

1.3

1

2

5.1

4.1

3

5

6.3

6

5.10

4

4.3

4.4

5.8

5.9

5.10

5

5.13

6.1

6

6.2

5.11

5.12

5.14

6.4

5.3

5.7 5.5

5.6

5.9

5.11

5.8

5.2

7







Einhand-Einlochbatterie


Nr. 0309 2273 ab 6/11

Nr. 0309 2173 ab 6/11

Nr. 0308 2273 ab 6/11

Nr. 0306 3273 ab 6/11

100

92

100

92

100

92

103

92

161

ø33,5

ø46,5

4-40

23°

35-50

94

ø63

161

ø46,5

ø33,5

23°

4-40

35-50

94

ø63

161

23°

ø46,5

ø33,5 4-40

94

137

ø46,5

ø33,5

82

4-40 ø63

35-50

356

G1 1/4

max. 180

356

G1 1/4

max. 180

356

379

G1 1/4

max. 180

G3/8

ø10

G3/8

G3/8





Blatt

E 03.30.0

Waschtisch-Bidet-Einhand-Einlochbatterie, DN 15, Hansaronda

Pos.

Bezeichnung

verchromt

0306 3273

0308 2273

0309 2173

0309 2273

1. Hebel Ronda, komplett 59 913 761

1.1 Gewindestift, M 5 x 8, SW 2,5 59 904 755

1.3 Stopfen, chrom 59 913 762



Sechskant-Ringschlüssel SW 30, ohne Abbildung 59 912 108

4. Steuerpatrone 3.5 Classic, ohne Eco 59 913 075

4. Eco-Steuerpatrone 3.5 59 912 324


4.3 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,10 x ø 1,60 59 905 072

5. Gehäuse

5.1 Zugstange komplett 59 913 652


5.3 Zentrierring mit Dichtung 59 913 653




5.8 Schlauchgruppe, komplett 59 913 213


5.10 O-Ring, ø 7,65 x ø 1,78 59 902 337

5.11 Dichtung 9,5 x 14,4 x 2,0 59 912 551

5.12 Rohrgruppe, komplett 59 913 763

5.13 Anschlussrohr, M 10 x 1, 420 mm 59 912 550


6. Cache Strahlregler X - TJ, M 18,5 x 1 59 913 366

6.1 Abtropfring komplett 59 913 654

6.2 O-Ring, ø 18,00 x ø 1,00

6.3 Kugelgelenk M 18,5 x 1 TJ Cache 59 913 370

6.4 Schlüssel Cache M 18,5 x 1 59 913 367

7. Ablaufgarnitur, komplett 59 904 620





www.hansa.de


E 03.30.1

1

4

1.1

1.3

5.1

5

4.3

4.4

2

4.1

3

7.2

7

7.1

7.5

6.1

6

5.3

5.7 5.5

5.6

7.3

5.8

7.4

7

5.2

8



Nr. 0301 2173 ab 6/11

92

157

23°

77

ø33,5

4-40

125

ø63

35-50

368

G1 1/4

max. 180

Ø10





Blatt

E 03.30.1

Waschtisch-Einhand-Einlochbatterie, DN 15, Hansaronda

verchromt


0301 2173










4.3 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,10 x ø 1,60 59 905 072

5. Gehäuse

5.1 Zugstange, komplett 59 913 652

5.2 Gelenkstück, komplett 59 904 624

5.3 O-Ring, ø 36,09 x ø 3,53 59 913 396




5.8 Rohrgruppe komplett 59 913 764

6. Auslauf, komplett 59 912 814

6.1 Cache Strahlregler M 24 x 1, CC STD A 59 913 130

7. Steckschlauch, 1200 mm, M 15 x 1 / M 14 x 1 59 912 815

7.1 O-Ring, ø 16,00 x ø 2,00 59 906 703

7.2 Führungshülse 59 911 625

7.3 Anschlag 59 906 600

7.4 RV-Verschraubung komplett, M 16 x 1 / M14 x 1 59 913 418

7.5 Dichtung 9,5 x 14,4 x 2,0 59 912 551






www.hansa.de


E 03.30.2

4

1.1

1.3

1

5.1

4.3

4.4

2

4.1

5

3

6.1

6.2

6

5.10

5.11

6.3

5.8

5.9

5.3

5.5

5.6

5.7

5.2

7

8.1

8.2

8.3

8 8.1

8.4



Nr. 0313 1173 ab 6/11

101

92

161

ø46,5

23°

92

ø33,5

4-40

ø63

35-50

347

487

G1 1/4

max. 180

ø10

G3/8





Waschtisch-Einhand-Einlochbatterie, DN 15,

für offene Heisswasserbereiter, Hansaronda

Blatt

E 03.30.2

verchromt


0313 1173










4.3 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,10 x ø 1,60 59 905 072

5. Gehäuse








5.9 Anschlussrohr M 8 x 1, 560 mm 59 912 806

5.10 O-Ring, ø 6,00 x ø 1,40 59 913 266


6. Cache Strahlregler M 18,5 x 1 ND TJ-M 59 913 489


6.2 O-Ring, ø 18,00 x ø 1,00



8. Überwurfmutter, komplett G 3/8 x 8,5, SW 19 59 904 969

8.1 Unterlegscheibe ø 14,9 x ø 8,5 x 1,0 59 902 352

8.2 Stufendichtung ø 10 auf ø 8 59 902 272

8.3 Drosselschlauch 59 902 151

8.4 Dichtung 15 x 8 x 4 59 902 270





www.hansa.de


E 03.30.3

4

1.1

1.3

1

4.3

4.4

2

4.1

3

6.1

6.2

5

6

5.9

6.3

5.8

5.1

5.2

5.10

5.4

5.3

5.7

5.4



Nr. 0303 2273 ab 6/11

164

92

22°

329

262

ø46,5

M33x1,5

max.45

358

148

G3/8





Blatt

E 03.30.3


verchromt


0303 2273





3. Ringschraube, M40 x 1, SW 30 59 913 210





4.3 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,10 x ø 1,60 59 905 072

5. Gehäuse

5.1 O-Ring, ø 36,09 x ø 3,53 59 913 396

5.2 Scheibe, 54,0 x 34,0 x 2,0

5.3 Befestigungsring, M 33 x 1,5

5.4 Zylinderschraube, M 6 x 25

5.7 Schaftverschraubung komplett 59 913 479


5.9 O-Ring, ø 7,65 x ø 1,78 59 902 337

5.10 Dichtung, 9,5 x 14,4 x 2,0 59 912 551

6. Cache Strahlregler M 18,5 x 1, X TJ 59 913 366


6.2 O-Ring, ø 18,00 x ø 1,00






www.hansa.de


E 03.30.4

6.3

6.3

6.6

9

6.2

6.3

6.5

6

5786 ....

4.4

4.2

4

6.4

4.1 3

3.1

8.6

8.9

8.8

7.1

7

2

8.7

2.1

8

0383 ....

8.1

8.2

8.3

8.4

1.1

1.3

1

8.5

FMS Waschtisch-Einhand-

Wandbatterie für Wandeinbau

Nr. 0383 2273 ab 6/11

EBK Waschtisch-Einhand-


Nr. 5786 0100 ab 11/07

100

30

39 92

Ø75

9

18-43

14°

max.72

84

182

199





Blatt

E 03.30.4

Waschtisch-Einhand-Wandbatterie, DN 15, für Wandeinbau, Hansaronda

verchromt

Pos.

Bezeichnung

5786 0100

0383 2273



1.3 Stopfen chrom 59 913 762

2. Abdeckkappe komplett 59 912 511

2.1 O-Ring, ø 41,00 x ø 3,00 59 913 215


Sechskant-Ringschlüssel, SW 30 ohne Abbildung 59 912 108

3.1 O-Ring, ø 38,00 x ø 1,50

4. Steuerpatrone 3.5 Classic ohne Eco 59 913 075



4.2 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,00 x ø 1,60 59 905 072

6. Gehäuse

6.1 Formdichtung und Hülsen-Set 59 913 169


6.3 Hülse

6.4 Stopfen G ½“

6.5 Bauschutzkappe

6.6 Isolierpack

7. Rosette komplett, ø 75 mm 59 913 729

7.1 O-Ring, ø 49,00 x ø 2,00

8. Wandauslauf komplett, 182 mm 59 913 765



8.3 O-Ring, ø 18,00 x ø 1,00

8.4 Strahlregler Cache, M 18,5 x 1, X-TJ 59 913 366

8.5 Schlüssel Cache, M 18,5 x 1 59 913 367

8.6 Gewindestutzen, komplett 59 913 658

8.7 O-Ring, ø 17,00 x ø 2,00

8.8 Rosette komplett, ø 75 mm 59 913 246

8.9 O-Ring, ø 26,00 x ø 2,00 59 913 423

9. Isolierpack mit Bauschutzkappe 59 913 170

Verlängerungssatz 59 913 136

Befestigungswinkel ohne Abbildung 59 913 086





www.hansa.de


E 03.30.5

1.1

1.3

1

2

6.3

6.2

6.4

4.1

3

6.1

4

6

4.2

4.4

8.1

5.3

5.2

5.1

5

5

5.5

5.4

7.3

7

7.2

8

7.1

5.4



Nr. 0374 2173 ab 6/11

92

Nr. 0367 0173 ab 6/11

173

138

76 19

47

G 1/2

G 1/2

125

163

M24x1

43

G 1/2

58

G 1/2

91

150±15

150±15

ø65

ø65





Blatt

E 03.30.5

Wannen-Brause-Einhand-Wandbatterie, DN 15, Hansaronda

Pos.

Bezeichnung

verchromt

0367 0173

0374 2173










4.2 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,00 x ø 1,60 59 905 072

5. Gehäuse

5.1 Überwurfmutter, G ¾, SW 30 59 902 230

5.2 Befestigungsnippel mit Dichtung, G ½ L, SW 10 59 913 400

5.3 Dichtung, 23,9 x 15,2 x 2,0 59 902 689


5.5 Gewindestutzen komplett, G ½ x M 18 x 1, SW 10 59 913 766

6. S-Anschluss komplett, G ¾ x G ½

6.1 Rosette mit Dichtung 59 913 432


6.3 S-Anschluss, G ¾ x G ½ 59 910 254

6.4 Hülse 59 912 651

7. Luftsprudler Cache M 24 x 1 C CC-XT 59 913 131

7.1 Schlüssel Cache, M 24 x 1 59 913 134

7.2 Abtropfring, komplett 59 913 759

7.3 O-Ring, ø 23,00 x ø 1,00 59 911 509

8. Umstellgehäuse 59 912 706

8.1 Zugknopf 59 912 801





www.hansa.de


E 03.35.0

14

13.1

3

13

6.1

2

13.1

5

6

1.2

1.1

1.3

12.2

12.1

12

7.2

7

4.1

4

8.5

1

7.1

8.3

8.1

8.4 8.5

9

8.2

8

11.1

11

10


Wandbatterie

Nr. 0394 8107 ab 5/89


Wandbatterie

Nr. 0396 8106 ab 5/89

Spülisch-Einhand-

Wandbatterie

Nr. 0369 2101 ab 5/89





Blatt

E 03.35.0

Waschtisch-Spültisch-Einhand-Wandbatterie, DN 15, Hansaronda

verchromt

verchromt

verchromt


0394 8107 0396 8106 0369 2101

1. Hebel, komplett (siehe E 00.41.0) 59 906 934 0388 0006 0388 0001


1.2 Hülse 59 904 778 ← ←

1.3 Stopfen K + W 59 906 705 ← ←

2. Signahebel - Ronda 59 906 934

3. Bügelhebel 59 910 053

4. Abdeckkappe 59 906 563 ← ←

4.1 Kralle 59 906 695 ← ←


6. Patrone, komplett 59 904 601 ← ←

6.1 Anschlagring 59 904 759 ← ←

7. Gehäuse

7.1 Auslaufbefestigungsschraube M 6, SW 2,5 59 904 804 ← ←

7.2 Dichtung, Ø 8,0 x Ø 6,0 x 1,0 59 901 421 ← ←

8. Auslauf komplett, 96 mm 59 910 419

8.1 O-Ring, Ø 15,00 x Ø 2,50 59 910 423 ← ←

8.2 Anschlag arretierbar 59 910 421 ← ←

Anschlagschraube zu Pos. 8.2 59 911 435 ← ←

8.3 Anschlag, 120° schwenkbar 59 910 422 ← ←

8.4 Wartungsset (Pos. 7.1, 8.1, 8.3) 59 912 230 ← ←

8.5 Umrüstset-Auslaufentleerung 59 912 483 ← ←



11. Luftsprudler, M 24 x 1 59 906 826 ← 59 902 366

11.1 Luftsprudlereinsatz mit Dichtung 59 906 830 ← 59 902 081

12. Überwurfmutter, G 3/4, SW 30 59 902 230 ← ←

12.1 Befestigungsnippel G 1/2 L, SW 10 mit Dichtung 59 904 618 ← ←

12.2 Dichtung, Ø 23,9 x Ø 15,2 x 2,0 59 902 689 ← ←

13. S-Anschluß, verdeckt, komplett 59 906 601 ← ←

13.1 Rosette 59 906 697 ← ←

14. S-Anschluß, absperrbar, komplett 59 910 420 ← ←





www.hansa.de


E 03.36.0



Nr. 0301 2182 ab 7/97





Blatt

E 03.36.0


chrom

chrom

edelmatt

weiß

Bicolorchrom

gold

Bicolorchrom

edelmessing

Bicoloredelmatt

edelmessing

Bicolorweiß

edelmessing

Bicolorschwarz

edelmessing

0301 2180 92

0301 2182 92

0301 2185 92

0301 2180 82

0301 2182 82

0301 2185 82

0301 2180 90

0301 2182 90

0301 2185 90

0301 2180 86

0301 2182 86

0301 2185 86

0301 2180 81

0301 2182 81

0301 2185 81

0301 2180 93

0301 2182 93

0301 2185 93

0301 2180 72

0301 2182 72

0301 2185 72

0301 2182


0301 2185

1. Hebel, geschlossen (siehe E 00.41.0) 0388 0002 0388 0002 92 0388 0002 82 0388 0002 0388 0002 0388 0002 92 0388 0002 82 0388 0002 84

1. Hebel, offen (siehe E 00.41.0) 0389 0005 0389 0005 92 0389 0005 82 0389 0005 90 0389 0005 86 0389 0005 81 0389 0005 93 0389 0005 72

1.1 Gewindestift, M 5 x 8, SW 2,5 59 904 755 ← ← ← ← ← ← ←

1.2 Hülse 59 904 778 ← ← ← ← ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ← ← ← ← ←

1.4 Dekorteil 59 911 468 ← 59 911 469 59 911 471 59 911 470 ← ← ←

2. Abdeckkappe, mit Kralle 59 906 563 59 906 564 59 906 565 59 911 472 59 906 567 ← ← ←

2.2 Kralle 59 906 695 ← ← ← ← ← ← ←

3. Ringschraube, M 50 x 1, SW 45 59 904 775 ← ← ← ← ← ← ←

4. Patrone, komplett 59 904 601 ← ← ← ← ← ← ←

4.1 Anschlagring 59 904 759 ← ← ← ← ← ← ←

5. Gehäuse

5.1 Zugstange, mit Knopf 59 910 230 59 911 597 59 911 598 59 911 596 59 911 599 ← ← ←

5.2 Gelenkstück, komplett 59 904 624 ← ← ← ← ← ← ←

5.3 Dichtung, Ø 48,00 x Ø 3,5 59 911 422 ← ← ← ← ← ← ←

5.4 Spannplatte, mit Gummi 59 904 765 ← ← ← ← ← ← ←

5.5 Rohrmutter, M 8 x 1, SW 13 59 904 766 ← ← ← ← ← ← ←

5.6 Rapidbefestigung, komplett 59 910 749 ← ← ← ← ← ← ←

5.8 Rohrgruppe 59 910 651 ← 59 910 652 59 910 651 ← ← 59 910 652 59 910 653

6. Auslauf, komplett 59 911 600 59 911 601 59 911 602 59 911 603 59 911 600 59 911 601 59 911 602 59 911 604

6.1 Luftsprudler, M 24 x 1, B 59 905 830 ← 59 906 722 59 904 772 59 906 580 ← ← ←

6.2 Luftsprudler-Einsatz B, mit Dichtung 59 905 901 ← ← ← ← ← ← ←

7.

7.

Schlauch, 1200 mm,

M 20 x 1,5 x M 14 x 1

Schlauch, 1750 mm,

M 20 x 1,5 x M 14 x 1

59 906 726 ← ← ← ← ← ← ←

59 910 038 ← ← ← ← ← ← ←

7.1 O-Ring, Ø 16,00 x Ø 2,00 59 906 703 ← ← ← ← ← ← ←

7.2 Führungshülse 59 911 625 ← ← ← ← ← ← ←

7.3 O-Ring, Ø 5,70 x Ø 1,90 59 902 332 ← ← ← ← ← ← ←

7.4 Anschlag 59 906 600 ← ← ← ← ← ← ←

7.5 Rückflußverhinderer 59 905 714 ← ← ← ← ← ← ←

7.6 Rückflußverhinderer, komplett 59 910 802 ← ← ← ← ← ← ←

7.6

Rückflußverhinderer mit

Steckkupplung

59 912 074 ← ← ← ← ← ← ←

8.

Ablaufgarnitur, komplett

(siehe E 00.31.0)

59 911 441 59 911 442 59 911 443 59 911 450 59 911 445 59 911 446 59 911 447 59 911 448





www.hansa.de


E 03.37.0









Nr. 0309 2102 ab 7/97

Nr. 0307 2102 ab 7/97

Nr. 0304 2102 ab 7/97

Nr. 0306 3102 ab 7/97





Blatt

E 03.37.0


verchromt

chrom

edelmatt

0304 2102

0306 3102 0306 3100 92 0306 3100 82 0306 3100 94

0307 2102 0307 2100 92 0307 2100 82 0307 2100 94


0309 2102 0309 2100 92 0309 2100 82 0309 2100 94

1. Hebel, komplett, geschlossen (siehe E 00.41.0) 0388 0002 0388 0002 92 0388 0002 82 0388 0002 94

1. Hebel, komplett, offen (siehe E 00.41.0) 0389 0005 0389 0005 92 0389 0005 82 0389 0005 94

1. Hebel, komplett, Signa (siehe E 00.41.0) 0388 0003

1.1 Gewindestift, M 5 x 8, SW 2,5 59 904 755 ← ← ←

1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ←

1.4 Dekorteil 59 911 468 ← 59 911 469 59 911 470

2. Abdeckkappe, mit Kralle 59 906 563 59 906 564 59 906 565 59 906 567

2.2 Kralle 59 906 695 ← ← ←


4. Patrone, komplett 59 904 601 ← ← ←

4.1 Anschlagring 59 904 759 ← ← ←

5. Gehäuse

5.1 Zugstange, mit Knopf 59 911 605 59 911 606 59 911 607 59 911 608

5.2 Gelenkstück 59 904 624 ← ← ←

5.3 Dichtung, 48,00 x 37,6 x 3,5 59 911 422 ← ← ←

5.4 Rohrbefestigung 59 911 416 ← ← ←

5.5 Spannplatte, mit Gummi 59 904 765 ← ← ←



5.8 Anschlußrohr bis 6.98 59 911 423 ← 59 911 610 59 911 613

5.9 O-Ring, Ø 9,00 x Ø 2,00 59 905 095 ← ← ←

6. Luftsprudler, M 24 x 1, A 59 902 366 ← 59 905 419 59 906 580

6.1 Luftsprudler-Einsatz, mit Dichtung 59 902 081 ← ← ←

6.2 Kugelgelenk, M 24 x 1 (306) 59 904 920 ← 59 906 262 59 906 589

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441 59 911 442 59 911 443 59 911 444


9. Stopfen 59 906 910

weiß

edelmessing

Rohrgruppe ab 7.98 59 910 030 ← 59 910 031 59 910 034

Rohrgruppe ab 6.00 ohne Befestigungs-Bolzen 59 911 791 ←

Schlauchgruppe ab 6.00 59 912 104 ←





www.hansa.de


E 03.37.1



Nr. 0309 2102 ab 7/97



Nr. 0307 2102 ab 7/97



Nr. 0306 3102 ab 7/97





Blatt

E 03.37.1


Bicolorchrom

gold

Bicolorchrom

edelmessing


edelmessing

Bicolorweiß

edelmessing


edelmessing

Bicoloraranja

edelmessing

0306 3100 90 0306 3100 86 0306 3100 81 0306 3100 93 0306 3100 72 0306 3100 42

0307 2100 90 0307 2100 86 0307 2100 81 0307 2100 93 0307 2100 72 0307 2100 42


0309 2100 90 0309 2100 86 0309 2100 81 0309 2100 93 0309 2100 72 0309 2100 42

1. Hebel, komplett, geschlossen (siehe E 00.41.0) 0388 0002 ← 0388 0002 92 0388 0002 82 0388 0002 84 0388 0002 40

1. Hebel, komplett, offen (siehe E 00.41.0) 0389 0005 90 0389 0005 86 0389 0005 81 0389 0005 93 0389 0005 72 0389 0005 42

1.1 Gewindestift, M 5 x 8, SW 2,5 59 904 755 ← ← ← ← ←

1.2 Hülse 59 904 778 ← ← ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ← ← ←

1.4 Dekorteil 59 911 471 59 911 470 ← ← ← ←

2. Abdeckkappe, mit Kralle 59 911 472 59 906 567 ← ← ← ←

2.2 Kralle 59 906 695 ← ← ← ← ←

3. Ringschraube, M 50 x 1, SW 45 59 904 775 ← ← ← ← ←

4. Patrone, komplett 59 904 601 ← ← ← ← ←

4.1 Anschlagring 59 904 759 ← ← ← ← ←

5. Gehäuse

5.1 Zugstange, mit Knopf 59 911 609 59 911 608 ← ← ← ←

5.2 Gelenkstück 59 904 624 ← ← ← ← ←

5.3 Dichtung, 48,00 x 37,6 x 3,5 59 911 422 ← ← ← ← ←

5.4 Rohrbefestigung 59 911 416 ← ← ← ← ←

5.5 Spannplatte, mit Gummi 59 904 765 ← ← ← ← ←

5.6 Rohrmutter, M 8 x 1, SW 13 59 904 766 ← ← ← ← ←

5.7 Rapidbefestigung, komplett 59 910 749 ← ← ← ← ←

5.8 Anschlußrohr 59 911 423 ← ← 59 911 610 59 911 612 59 911 614

5.9 O-Ring, Ø 9,00 x Ø 2,00 59 905 095 ← ← ← ← ←

6. Luftsprudler, M 24 x 1, A 59 904 772 59 906 580 ← ← ← ←

6.1 Luftsprudler-Einsatz mit Dichtung 59 902 081 ← ← ← ← ←

6.2 Kugelgelenk, M 24 x 1 (306) 59 905 563 59 906 589 ← ← ← ←

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 450 59 911 445 59 911 446 59 911 447 59 911 448 59 911 449





www.hansa.de


E 03.38.0

2.5

2.5



Nr. 0384 9102 ab 7/97



Nr. 0386 9102 ab 7/97





Blatt

E 03.38.0

Einhand-Batterie, Fertigmontageset Hansaronda

Pos.

Bezeichnung

0386 ...

verchromt

0386 9102

0386 9105

0384 9102

0384 9105

chrom

edelmatt

0386 9102 92

0386 9105 92

0384 9102 92

0384 9105 92

weiß

0386 9102 82

0386 9105 82

0384 9102 82

0384 9105 82

edelmessing

edelmessing

0386 9102 94

0386 9105 94

0384 9102 94

0384 9105 94



1.1 Gewindestift, M 5 x 8, Innensechskant, SW 2,5 59 904 755 ← ← ←

1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ←

1.4 Dekorteil 59 911 468 ← 59 911 469 59 911 470

2. Rosette, komplett 59 911 553 59 911 554 59 911 555 59 911 557

2.1 Abdeckkappe 59 904 820 59 905 645 59 905 521 59 906 537

2.3 Schraube, M 5 x 65 59 904 847 59 905 649 59 906 672 59 906 572

2.5 Rosettendichtungen 59 912 232 ← ← ←

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ← ← ←

Pos.

Bezeichnung

0384 ...

verchromt

0384 9102

0384 9105

0384 9102 92

0384 9105 92

weiß

0384 9102 82

0384 9105 82

chromedelmatt

0384 9102 94

0384 9105 94




1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ←

1.4 Dekorteil 59 911 468 ← 59 911 469 59 911 470

2. Rosette, komplett 59 911 542 59 911 543 59 911 544 59 911 546

2.1 Abdeckkappe 59 904 820 59 905 645 59 905 521 59 906 537

2.3 Schraube, M 5 x 65 59 904 847 59 905 649 59 906 672 59 906 572

2.4 Führungseinsatz 59 904 846 ← 59 911 150 59 904 846

4. Umstellung, komplett, eigensicher 59 911 156 59 906 391 59 906 390 59 910 904

4.1 Zugknopf 59 906 393 59 906 395 59 906 394 59 906 573

4.2 Dichtsatz 59 904 791 ← ← ←

4.3 O-Ring, Ø 4,00 x Ø 1,00 59 902 331 ← ← ←

2.5 Rosettendichtung 59 912 232 ← ← ←

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ← ← ←





www.hansa.de


E 03.38.1



Nr. 0384 9102 ab 7/97



Nr. 0386 9102 ab 7/97





Blatt

E 03.38.1

Einhand-Batterie, Fertigmontageset Hansaronda

Pos.

Bezeichnung

0386 ...

Bicoloraranja

edelmessing

Bicolorchrom

gold

0386 9102 90

0386 9105 90

0384 9102 90

0384 9105 90

0386 9102 86

0386 9105 86

0384 9102 86

0384 9105 86

0386 9102 81

0386 9105 81

0384 9102 81

0384 9105 81

0386 9102 93

0386 9105 93

0384 9102 93

0384 9105 93

0386 9102 72

0386 9105 72

0384 9102 72

0384 9105 72

Bicolorchrom

edelmessing


edelmessing

Bicolorweiß

edelmessing


edelmessing

Bicoloraranja

edelmessing

0386 9102 42

0386 9105 42

0384 9102 42

0384 9105 42



1.1 Gewindestift, M 5 x 8, Innensechskant, SW 2,5 59 904 755 ← ← ← ← ←

1.2 Hülse 59 904 778 ← ← ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ← ← ←

1.4 Dekorteil 59 911 471 59 911 470 ← ← ← ←

2. Rosette, komplett 59 911 558 59 911 559 59 911 560 59 911 561 59 911 562 59 911 563

2.1 Abdeckkappe 59 904 822 59 906 537 ← ← ← ←

2.3 Schraube, M 5 x 65 59 904 849 59 906 572 ← ← ← ←

2.5 Rosettendichtungen 59 912 232 ← ← ← ← ←

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ← ← ← ← ←

Pos.

Bezeichnung

0384 ...

Bicolorchrom

gold

0384 9102 90

0384 9105 90

0384 9102 86

0384 9105 86

0384 9102 81

0384 9105 81

0384 9102 93

0384 9105 93

0384 9102 72

0384 9105 72

Bicolorchrom

edelmessing


edelmessing

Bicolorweiß

edelmessing


edelmessing

0384 9102 42

0384 9105 42




1.2 Hülse 59 904 778 ← ← ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ← ← ←

1.4 Dekorteil 59 911 471 59 911 470 ← ← ← ←

2. Rosette, komplett 59 911 547 59 911 548 59 911 549 59 911 550 59 911 551 59 911 552

2.1 Abdeckkappe 59 904 822 59 906 537 ← ← ← ←

2.3 Schraube, M 5 x 65 59 904 849 59 906 572 ← ← ← ←

2.4 Führungseinsatz 59 904 846 ← ← 59 911 150 59 904 846 ←

2.5 Rosettendichtungen 59 912 232 ← ← ← ← ←

4. Umstellung, komplett, eigensicher 59 906 392 59 910 904 ← ← ← ←

4.1 Zugknopf 59 906 396 59 906 573 ← ← ← ←

4.2 Dichtsatz 59 904 791 ← ← ← ← ←

4.3 O-Ring, Ø 4,00 x Ø 1,00 59 902 331 ← ← ← ← ←

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ← ← ← ← ←





www.hansa.de


E 03.39.0

6.6


Nr. 0374 2105 ab 7/97


Nr. 0367 0105 ab 7/97





Blatt

E 03.39.0


verchromt

weiß

chromedelmatt

edelmessing

Pos.

Bezeichnung

0367 0102

0367 0105

0374 2102

0374 2105

0367 0102 92

0367 0105 92

0374 2102 92

0374 2105 92

0367 0102 82

0367 0105 82

0374 2102 82

0374 2105 82

0367 0102 94

0367 0105 94

0374 2102 94

0374 2105 94

1. Hebel komplett, geschlossen (siehe E 00.41.0) 0388 0002 0388 0002 92 0388 0002 82 0388 0002 94

1. Hebel komplett, offen (siehe E 00.41.0) 0389 0005 0389 0005 92 0389 0005 82 0389 0005 94


1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ←

1.4 Dekorteil 59 911 468 ← 59 911 469 59 911 470

2. Abdeckkappe mit Kralle 59 906 563 59 906 564 59 906 565 59 906 567

2.2 Kralle 59 906 695 ← ← ←



4.1 Anschlagring 59 904 759 ← ← ←

5. Gehäuse

5.1 Rückflußverhinderer 59 905 714 ← ← ←

5.2 Gewindestift, M 8 x 8, SW 4 59 906 104 ← ← ←

5.3 Gewindestutzen, G 1/2 (374) 59 911 384 ← 59 911 390 59 911 392

5.6 Rohrunterbrecher, A 2 59 911 330

6. Kugelkopf-S-Anschluß, G 1/2

6.1 Rosette 59 911 473 59 911 474 59 911 475 59 911 476

6.2 Stopfen 59 911 480 59 911 481 59 911 482 59 911 483

6.3 Druckplatte 59 911 486 ← 59 911 488 59 911 489

6.4 O-Ring, Ø 25,07 x Ø 2,62 59 911 479 ← ← ←

6.5 Kugelkopf-S-Anschluß, G 1/2 59 911 491 ← ← ←

6.6 Dichtung 59 911 798 ← ← ←

7. Luftsprudler, komplett, M28 x 1, C 59 902 088 ← 59 905 683 59 906 687

7.1 Luftsprudlereinsatz mit Dichtung 59 902 089 ← ← ←

8. Zugknopfumstellung, komplett, eigensicher 59 911 492 59 911 493 59 911 494 59 911 495

8.1 Dichtungssatz 59 904 791 ← ← ←





www.hansa.de


E 03.39.1

6.6


Nr. 0374 2105 ab 7/97


Nr. 0367 0105 ab 7/97





Blatt

E 03.39.1


Bicolorchrom

gold

Bicolorchrom

edelmessing


edelmessing

Bicolorweiß

edelmessing


edelmessing

Bicoloraranja

edelmessing

Pos.

Bezeichnung

0367 0102 90

0367 0105 90

0374 2102 90

0374 2105 90

0367 0102 86

0367 0105 86

0374 2102 86

0374 2105 86

0367 0102 81

0367 0105 81

0374 2102 81

0374 2105 81

0367 0102 93

0367 0105 93

0374 2102 93

0374 2105 93

0367 0102 72

0367 0105 72

0374 2102 72

0374 2105 72

0367 0102 42

0367 0105 42

0374 2102 42

0374 2105 42




1.2 Hülse 59 904 778 ← ← ← ← ←

1.3 Stopfen K + W 59 906 705 ← ← ← ← ←

1.4 Dekorteil 59 911 471 59 911 470 ← ← ← ←

2. Abdeckkappe mit Kralle 59 911 472 59 906 567 ← ← ← ←

2.2 Kralle 59 906 695 ← ← ← ← ←

3. Ringschraube, M 50 x 1, SW 45 59 904 775 ← ← ← ← ←

4. Patrone, komplett 59 904 601 ← ← ← ← ←

4.1 Anschlagring 59 904 759 ← ← ← ← ←

5. Gehäuse

5.1 Rückflußverhinderer 59 905 714 ← ← ← ← ←

5.2 Gewindestift, M 8 x 8, SW 4 59 906 104 ← ← ← ← ←

5.3 Gewindestutzen, G 1/2 (374) 59 911 384 ← ← 59 911 390 59 911 393 59 911 394

6. Kugelkopf-S-Anschluß, G 1/2

6.1 Rosette 59 911 473 ← 59 911 474 59 911 475 59 911 477 59 911 478

6.2 Stopfen 59 911 480 ← 59 911 481 59 911 482 59 911 484 59 911 485

6.3 Druckplatte 59 911 490 59 911 489 ← ← ← ←

6.4 O-Ring, Ø 25,07 x Ø 2,62 59 911 479 ← ← ← ← ←

6.5 Kugelkopf-S-Anschluß, G 1/2 59 911 491 ← ← ← ← ←

6.6 Dichtung 59 911 798 ← ← ← ← ←

7. Luftsprudler, komplett, M 28 x 1, C 59 904 788 59 906 687 ← ← ← ←

7.1 Luftsprudlereinsatz mit Dichtung 59 902 089 ← ← ← ← ←

8. Zugknopfumstellung, komplett, eigensicher 59 911 496 59 911 495 ← ← ← ←

8.1 Dichtungssatz 59 904 791 ← ← ← ← ←





www.hansa.de


E 03.41.0

Spültisch-Einhand-


Nr. 0314 2101 ab 7/91





Blatt

E 03.41.0

Spültisch-Einhand-Einlochbatterie, DN 15, Hansaronda

verchromt

weiß

Bicolorweiß

edelmessing

mocca


0314 2101 0314 2101 82 0314 2101 93 0314 2101 87

1. Hebel, komplett (siehe E 00.41.0) 59 910 346 59 910 349 ← 59 910 348


1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen, K + W 59 906 705 ← ← ←

2. Abdeckkappe 59 910 329 59 910 332 59 910 334 59 910 331



4.1 Anschlagring 59 904 759 ← ← ←

5.1 Dichtungssatz bis 12.03 59 904 891 ← ← ←

5.1 Dichtungssatz ab 1.04 59 912 646

5.2 Stützring 59 910 335 59 910 338 59 910 338 59 910 337

Dekorring, ohne Abbildung 59 910 345

5.3 O-Ring, Ø 38,00 x 3,50 59 910 236 ← ← ←

5.4 Dichtung, Ø 48,00 x Ø 33,00 x 2,00 59 902 283 ← ← ←

5.5 Verstärkungsflansch 59 910 008 ← ← ←

5.6 Spannplatte 59 904 765 ← ← ←

5.7 Distanzhülse 59 905 686 ← ← ←


5.9 Anschlagkeil 59 905 690 ← ← ←

5.10 Rapidbefestigung, komplett ohne 5.7 59 910 749 ← ← ←

5.11 Anschlußrohr 59 910 629 ← ← ←

5.11 Schlauch G 3/8 x M 10 x 1, 430 mm ab 1.04 59 912 515

5.11 Rohr M 10 x 1, 400 mm ab 1.04 59 912 550

5.12 O-Ring Ø 47,22 x Ø 3,53 59 911 386 ← ← ←

5.13 Profildichtung 59 911 387 ← ← ←

6. Schwenkauslauf, komplett 59 910 340 59 910 343 59 910 531 59 910 342

7. Luftsprudler, komplett, M 24 x 1, A 59 902 366 59 905 419 59 906 580 59 904 998






www.hansa.de


E 03.42.0



Nr. 0312 1101 ab 7/91





Blatt

E 03.42.0

Spültisch-Einhand-Einlochbatterie, DN 15,

für offene Heißwasserbereiter, Hansaronda

verchromt

weiß

Bicolorweiß

edelmessing

mocca


0312 1101 0312 1101 82 0312 1101 93 0312 1101 87



1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen, K + W 59 906 705 ← ← ←

2. Abdeckkappe 59 910 329 59 910 332 59 910 334 59 910 331



5.1 Dichtungssatz bis 2.04 59 904 891 ← ← ←

5.1 Dichtungssatz ab 3.04 59 912 646

5.2 Stützring 59 910 335 59 910 338 59 910 338 59 910 337


5.3 O-Ring, Ø 38,00 x Ø 3,50 59 910 236 ← ← ←

5.4 Dichtung, Ø 48,00 x Ø 33,00 x 2,00 59 902 283 ← ← ←


5.6 Spannplatte 59 904 765 ← ← ←

5.7 Distanzhülse 59 905 686 ← ← ←


5.9 Anschlagkeil 59 905 690 ← ← ←

5.10 Rapidbefestigung komplett ohne 5.7 59 910 749 ← ←

5.12 O-Ring Ø 47,22 x Ø 3,53 59 911 386 ← ← ←

5.13 Profildichtung 59 911 387 ← ← ←

6. Schwenkauslauf, komplett 59 910 356 59 910 359 59 910 361 59 910 358

7. Strahlregler, komplett, M24 x 1 59 902 692 59 905 527 59 910 355 59 905 334

7.1 Strahlreglereinsatz mit Dichtung 59 901 553 ← ← ←

8. Überwurfmutter, komplett 59 904 969 ← ← ←

8.1 Unterlegscheibe, Ø 14,90 x Ø 8,50 x 1,00 59 902 352 ← ← ←

8.2 Stufendichtung, Ø 10,00 auf Ø 8,00 59 902 272 ← ← ←

8.3 Drosselschlauch 59 902 151 ← ← ←





www.hansa.de


E 03.43.0

10



Nr. 0334 2131 ab 7/91



Nr. 0338 2131 ab 7/91





Blatt

E 03.43.0

Spültisch-Einhand-Einlochbatterie, DN 15, Hansaronda

Pos.

Bezeichnung

velourchrom

0338 2131 92

verchromt

0334 2131

0338 2131

weiß

0334 2181 82

0338 2181 82

Bicolorweiß

edelmessing

0334 2181 93

0338 2181 93

mocca

0334 2181 87

0338 2181 87

1. Hebel, komplett (siehe E 00.41.0) 59 911 537 59 910 346 59 910 349 ← 59 910 348


1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen, K + W 59 906 705 ← ← ←

2. Abdeckkappe 59 910 329 59 910 332 59 910 334 59 910 331



4.1 Anschlagring 59 904 759 ← ← ←

5. Gehäuse

5.1 Stützring 59 911 539 59 910 384 59 910 386 59 910 390 59 910 385


5.2 O-Ring, Ø 38,00 x Ø 3,50 59 910 236 ← ← ←

5.3 Dichtung, Ø 48,00 x Ø 33,00 x 2,00 59 902 283 ← ← ←

5.4 Gleitring 59 904 893 ← ← ←


5.6 Schaftverschraubung (G 1) 59 904 894 ← ← ←

5.6 Schaftverschraubung G1 komplett (+ 5.3 + 5.4) 59 902 707 ← ← ←

5.7 O-Ring (zu Gehäuse Pkt. 5) 59 906 351 ← ← ←

6. Brausearm, schwenkbar 59 910 391 59 910 393 ← 59 910 392

6.1 Führungshülse 59 910 630 ← ← ←

7. Handbrause, komplett 59 910 411 59 910 412 59 910 411 59 910 413

7.1 Rückflußverhinderer 59 905 714

8. Luftsprudler, M 24 x 1, B 59 905 830 59 906 722 59 906 724 59 910 530

8.1 Luftsprudlereinsatz, komplett 59 905 901 ← ← ←

9. Metallschlauch, 1500 mm, G 1/2 x M 15 x 1 59 905 067 ← ← ←

9.1 O-Ring, Ø 7,65 x Ø 1,78 59 902 337 ← ← ←

9.2 Dichtung 59 905 070 ← ← ←

9.3 Schlauchgewicht 59 905 891 ← ← ←

9.4 Rückflußverhinderer, komplett 59 910 801 ← ← ←

9.4 Rückflußverhinderer mit Steckkupplung ab 1.00 59 912 074

10. Umstellhandbrause, komplett 59 911 541 59 911 396 59 910 397 59 910 400 59 910 398





www.hansa.de


E 03.44.0

12



Nr. 0332 1131 ab 7/91



Nr. 0336 1131 ab 7/91





Blatt

E 03.44.0


für offene Heißwasserbereiter, Hansaronda

Pos.

Bezeichnung

verchromt

0332 1131

0336 1131

weiß

0332 1181 82

0336 1181 82

Bicolorweiß

edelmessing

0332 1181 93

0336 1181 93

mocca

0332 1181 87

0336 1181 87



1.2 Hülse 59 904 778 ← ← ←

1.3 Stopfen, K + W 59 906 705 ← ← ←

2. Abdeckkappe 59 910 329 59 910 332 59 910 334 59 910 331



5. Gehäuse

5.1 Stützring 59 910 384 59 910 386 59 910 390 59 910 385


5.2 O-Ring, Ø 38,00 x Ø 3,5 59 910 236 ← ← ←

5.3 Dichtung, Ø 48,00 x Ø 33,00 x 2,00 59 902 283 ← ← ←

5.4 Gleitring 59 904 893 ← ← ←


5.6 Schaftverschraubung (G 1) 59 904 894 ← ← ←

5.6 Schaftverschraubung G1 komplett (+ 5.3 + 5.4) 59 902 707 ← ← ←

5.7 O-Ring 59 906 351 ← ← ←

6. Brausearm, schwenkbar 59 910 391 59 910 393 ← 59 910 392

6.1 Führungshülse 59 910 630 ← ← ←

7. Handbrause, komplett, mit Strahlregler, M 24 x 1 59 910 407 59 910 408 59 910 410 59 910 409

7.1 Rückflußverhinderer 59 905 714 ← ← ←

8. Strahlregler, M 24 x 1 59 902 692 59 905 527 59 910 355 59 905 334

8.1 Strahlreglereinsatz 59 901 553 ← ← ←

9. Metallschlauch, 1500 mm, G 1/2 x M 15 x 1 59 905 067 ← ← ←

9.1 O-Ring, Ø 7,65 x Ø 1,78 59 902 337 ← ← ←

9.2 Dichtung 59 905 070 ← ← ←

9.3 Schlauchgewicht 59 905 891 ← ← ←

9.4 Rückflußverhinderer, komplett 59 910 801

9.4 Rückfußverhinderer mit Steckkupplung ab 1.00 59 912 074

10. Überwurfmutter, komplett 59 904 969 ← ← ←

10.1 Unterlegscheibe, Ø 14,90 x 8,50 x 1,00 59 902 352 ← ← ←

10.2 Stufendichtung, Ø 10,00 auf Ø 8,00 59 902 272 ← ← ←


11. T-Stück 59 910 798 ← ← ←

12. Umstellhandbrause, komplett 59 910 401 59 910 402 59 910 403 59 910 404





www.hansa.de


E 03.45.0

5.1

4.1

4

5.8

1 1

1.2

1.1 1.3 1.2

1.1

1.3

2

3

1

1.2

1.1

1.3

5

7.2

7

7.1

7.3

6.2

6.1

6

5.3

5.7 5.5

5.6

7.4

7.7

7.5

5.8

7.6

5.2

7

8



Nr. 4301 2180 ab 5/05





Blatt

E 03.45.0

Waschtisch-Einhand-Einlochbatterie, DN 15, Hansaronda-Style

verchromt


4301 2180

1. Hebel, komplett, geschlossen 4388 0003

1. Hebel, komplett, offen 4389 0005

1. Hebel, komplett, geschlossen mit Glaspin 4390 0003


1.2 Hülse 59 904 778

1.3 Stopfen grau 59 912 112

2. Abdeckkappe, M37 x 3 59 912 797


Sechskant-Ringschlüssel SW 30/34 ohne Abbildung 59 912 108

4. Eco-Patrone 4.0 59 904 601 01


5. Gehäuse



5.3 O-Ring, Ø 41,28 x Ø 3,53 59 904 764




5.8 Rohrgruppe 59 912 816

6. Auslauf, komplett, M 15 x 1 59 912 814

6.1 Luftsprudler, M 24 x 1, A 59 902 366

6.2 Luftsprudler-Einsatz, mit Dichtung 59 902 081

7. Steckschlauch, 1200 mm, M 15 x 1 59 912 815

7.1 O-Ring, Ø 16,00 x Ø 2,00 59 906 703

7.2 Führungshülse 59 911 625

7.3 Dichtung 9,5 x 14,4 x 2,0 59 912 551

7.4 Anschlag 59 906 600


7.6 Steckkupplung, komplett 59 912 074

7.7 O-Ring, Ø 13,00 x Ø 1,50






www.hansa.de


2

E 03.46.0

3

4.1

1 1

1.1 1.1

1.2 1.3 1.2

1.3

5.1

4

1.2

1.1

1.3

1

5.4

5

6

8

5

6.2

6.1

5.11

5.9

6.1

6

5.12

5.8

5.8

5.2

5.3

5.7 5.5

7

5.6

5.10









Nr. 4309 2100 ab 5/05

Nr. 4307 2100 ab 5/05

Nr. 4304 2100 ab 5/05

Nr. 4306 3200 ab 5/05

Rohre





Blatt

E 03.46.0

Waschtisch-Bidet-Einhand-Einlochbatterie, DN 15, Hansaronda-Style

Pos.

Bezeichnung

verchromt

4304 2100

4306 3200

4307 2100

4308 2100

4309 2100





1.2 Hülse 59 904 778

1.3 Stopfen, grau 59 912 112

2. Abdeckkappe, M 37 x 3 59 912 797



4. Eco-Patrone 4.0 59 904 601 01


5. Gehäuse



5.3 O-Ring, Ø 41,28 x Ø 3,53 59 904 764

5.4 Kunststoffeinsatz mit MS-Scheibe, M10 x 1 59 912 805






5.9 O-Ring, Ø 9,00 x Ø 2,00 59 905 095

5.10 Dichtung 9,5 x 14,4 x 2,0 59 912 551

5.11 O-Ring, Ø 7,65 x Ø 1,78 59 902 337




6.2 Kugelgelenk, M 14 x 1 / M 24 x 1, (4306) 59 910 952







www.hansa.de


E 03.46.1

2

3

4.1

1 1

1.1 1.1

1.2 1.3 1.2

1.3

4

5.14

5.4

1.2

1.11.3

1

5.1

5.4

5

6.1

6

5

6.2

5.12

5.9

5.11

5.8

5.12

5.8

5.3

5.7 5.5

5.6

5.2

5.13

7



Nr. 4302 2200 ab 5/05



von 5/05

Nr. 4303 2100 bis 5/06





Blatt

E 03.46.1


verchromt

Pos.

Bezeichnung

4302 2200

4303 2100





1.2 Hülse 59 904 778

1.3 Stopfen, grau 59 912 112




4. Eco-Patrone 4.0 59 904 601 01


5. Gehäuse



5.3 O-Ring, Ø 41,28 x Ø 3,53 59 904 764

5.4 Kunststoffeinsatz mit MS-Scheibe, M10 x 1 59 912 805






5.9 O-Ring, Ø 9,00 x Ø 2,00 59 905 095

5.11 O-Ring, Ø 7,65 x Ø 1,78 59 902 337


5.13 Sieb 59 911 684

5.14 Mengenregler, 8 l/min



6.2 Flow-Einsatz 59 913 082






www.hansa.de


E 03.46.2

2

3

4.1

1 1

1.1 1.1

1.2 1.3 1.2

1.3

4

5.5

1.2

1.1

1.3

1

5

5.10

6.1

6

5.12

5.9

5.2

5.1

5.8

5.4

5.6

5.11

5.7

5.3



Nr. 4308 2210 ab 11/07



Nr. 4308 2220 ab 11/07





Blatt

E 03.46.2


verchromt

Pos.

Bezeichnung

4308 2210

4308 2220





1.2 Hülse 59 904 778

1.3 Stopfen, grau 59 912 112




4. Eco-Patrone 4.0 59 904 601 01

4. Steuerpatrone Classic 4.0 59 912 791


5. Gehäuse

5.1 Sockel komplett, 110 mm 59 913 163


5.3 Sockelscheibe 59 913 164

5.4 Dichtung 48,0 x 37,0 x 3,5 59 911 422

5.5 Kunststoffeinsatz mit MS-Scheibe M 10 x 1 59 912 805

5.6 Spannplatte mit Gummi 59 904 765



5.9 Druckschlauch, G 3/8 x M 10 x 1, 590 mm 59 913 166

5.10 O-Ring, Ø 7,65 x Ø 1,78 59 902 337

5.11 Dichtung 9,5 x 14,4 x 2,0 59 912 551








www.hansa.de


E 03.47.0

5.1

4.1

4

1 1

1.2

1.1 1.3 1.2

1.1

1.3

2

3

1.2

1.1

1.3

1

5

6.1

6

8

5.12

5.8

5.8

5.3

5.7 5.5

5.6

9.1

9.2

5.2

9.3

7

9



Nr. 4313 1100 ab 5/05



Nr. 4311 1100 ab 5/05






für offene Heißwasserbereiter, Hansaronda-Style

Blatt

E 03.47.0

verchromt

Pos.

Bezeichnung

4311 1100

4313 1100





1.2 Hülse 59 904 778

1.3 Stopfen, grau 59 912 112




4. Eco-Patrone 4.0 59 904 601 01


5. Gehäuse



5.3 O-Ring, Ø 41,28 x Ø 3,53 59 904 764






6. Strahlregler, M 24 x 1 59 902 692

6.1 Strahlregler-Einsatz, mit Dichtung 59 901 553



9. Überwurfmutter, komplett 59 904 969

9.1 Unterlegscheibe, Ø 14,9 x Ø 8,5 x 10 59 902 352

9.2 Stufendichtung, Ø 10 auf Ø 8 59 902 272






www.hansa.de


E 03.48.0

0386 ...

2.6

2.1

1.2

1.1

1.3

1

2.5

0384 ...

2

2.3

2.3

1.2

1.1

1.3

1

1.2

1.1

1.3

1

2.6

2.1

1.2

1.1

1.3

1

2.5

2

4.2

4

4.3

4.1

1.2

1.1

1.3

1

1.2

1.1

1.3

1

2.4

2.3

2.3



Nr. 0384 9140 ab 5/05

Einhand-Brause-Batterie, für Wandeinbau


Nr. 0386 9140 ab 5/05





Blatt

E 03.48.0

Einhand-Batterie, Fertigmontageset Hansaronda-Style

0386 ...

verchromt


0386 9140





1.2 Hülse 59 904 778

1.3 Stopfen, grau 59 912 112

2. Rosette, Brause komplett 59 912 124


2.3 Schraube, M 5 x 70 59 904 847

2.5 Rosettendichtung 59 912 232

2.6 O-Ring, Ø 55,00 x Ø 2,00 59 912 543


0384 ...

verchromt


0384 9140





1.2 Hülse 59 904 778

1.3 Stopfen, grau 59 912 112

2. Rosette, Wanne/Brause komplett 59 912 125


2.3 Schraube, M 5 x 70 59 904 847

2.4 Führungseinsatz 59 904 846

2.5 Rosettendichtung 59 912 232

2.6 O-Ring, Ø 55,00 x Ø 2,00 59 912 543

4. Umstellung, komplett, eigensicher 59 911 156

4.1 Zugknopf 59 906 393

4.2 Dichtsatz 59 904 791

4.3 O-Ring, Ø 4,00 x Ø 1,00 59 902 331






www.hansa.de


E 03.49.0

1

1.2

1

1.2

1.1 1.3

1

1.2

1.1 1.3

1

1.2

1.1 1.3

1.1 1.3

2

3

9

9

4367

...

4.1

6.10

5.2

6.7

5.3

4

5 5.1

8.1

6.8

6.8

6.9 4374

...

4379

...

6.5

6.2

6.1

5

6.6

5

7.2

6.3

7.1

7

6.4

G1/2

8

5.6

5.1


Nr. 4374 2100 ab 5/05


mit Schwallauslauf

Nr. 4379 2100 ab 3/07


Nr. 4367 0100 ab 5/05





Blatt

E 03.49.0

Wannen-Brause-Einhand-Wandbatterie, DN 15, Hansaronda-Style

Pos.

Bezeichnung

verchromt

4379 2100

4367 0100

4374 2100

1. Hebel komplett, geschlossen 4388 0003

1. Hebel komplett, offen 4389 0005


1. Hebel komplett, offen lang 4388 0006


1.2 Hülse 59 904 778

1.3 Stopfen, grau 59 912 112

2. Abdeckkappe M 37 x 3 59 912 797



4. Eco Patrone 4.0 59 904 601 01


5. Gehäuse


5.2 Gewindestift, M 8 x 8, SW 4 59 906 104

5.3 Gewindestutzen, G 1/2 x M 18 x 1, SW 10, (4367) 59 911 384

5.6 Rohrunterbrecher, A 2 59 911 330

6.1 Rosette 59 912 800

6.2 Stopfen 59 911 480

6.3 Druckplatte 59 911 486

6.4 O-Ring, Ø 25,07 x Ø 2,62 59 911 479

6.5 Kugelkopf-S-Anschluß, G 1/2 59 911 491

6.6 Dichtung 59 911 798

6.7 Anschluss, komplett 59 912 802

6.8 O-Ring, Ø 32,00 x Ø 2,00 59 912 803

6.9 Anschluss-Buchse

6.10 Gewindestutzen, M 16 x 1, SW 10

7. Luftsprudler, komplett, M 24 x 1, C 59 905 872

7.1 Luftsprudlereinsatz C, mit Dichtung 59 905 873

7.2 Flow-Einsatz 59 913 082

8. Umstellgehäuse, SW 12 59 912 706

8.1 Zugknopf, M 4 59 912 801

9. Stopfen, grau 59 912 654





www.hansa.de


E 03.50.0

13.2

13.4

13.1

1

1

1.1

1.2 1.3

1.2 1.1 1.3

13.3

2

3

1

4.1

1.2

1.1 1.3

14

12.2

12.1

4

1

1.2

1.1 1.3

12

12.3

14

5

8.4

9

8

10

8.4

8.1

8.2

8.3

11.1

11

8.5

Waschtisch-Spültisch-

Einhand-Wandbatterie

Nr. 4369 2100 ab 5.05

Waschtisch-


Nr. 4394 2100 ab 5.05

Waschtisch-


Nr. 4396 2100 ab 5.05





Blatt

E 03.50.0

Waschtisch-Spültisch-Einhand-Wandbatterie, DN 15, Hansaronda-Style

verchromt

verchromt

verchromt


4394 2100 4396 2100 4369 2100

1. Hebel, komplett, geschlossen 4388 0003 ← ←

1. Hebel, komplett, offen 4389 0005 ← ←

1. Hebel, komplett, offen lang 4388 0006 ← ←

1. Hebel, komplett, geschlossen mit Glaspin 4390 0003 ← ←


1.2 Hülse 59 904 778 ← ←

1.3 Stopfen, grau 59 912 112 ← ←

2. Abdeckkappe M 37 x 3 59 912 797 ← ←


Sechskant-Ringschlüssel SW 30/34 ohne Abbildung 59 912 108 ← ←

4. Eco-Patrone 4.0 59 904 601 01 ← ←

4.1 Heisswassersperre 59 912 799 ← ←

5. Gehäuse

8. Auslauf, 85 mm 59 912 820

8.1 O-Ring, Ø 14,00 x Ø 2,00 59 904 823 ← ←

8.2 O-Ring, Ø 20,00 x Ø 2,00 59 912 435 ← ←

8.3 Auslaufhalter 59 912 819 ← ←

8.4 Wartungsset 59 912 818 ← ←

8.5 Auslaufbefestigungsschraube, M 12 x 35, SW 10 59 912 817 ← ←

9. Auslauf, 160 mm 59 912 821

10. Auslauf, 225 mm 59 912 822

11. Luftsprudler, komplett, M 24 x 1 A 59 902 366 ← ←


12. Überwurfmutter, G 3/4, SW 30 59 902 230 ← ←

12.1 Befestigungsnippel, G 1/2 L, SW 10 mit O-Ring 59 911 075 ← ←

12.2 Dichtung mit Sieb 59 911 076 ← ←

12.3 Rückflussverhinderer 59 905 714 ← ←

13.1 Rosette 59 912 652 ← ←

13.2 Schalldämpfer 59 904 792 ← ←

13.3 S-Anschluss, G 3/4 x G 1/2, mit Schalldämpfer 59 910 254 ← ←

13.4 Hülse 59 912 651 ← ←

14. S-Anschluss, absperrbar, G 3/4 x G 1/2, SW 2,5 59 902 034 ← ←





www.hansa.de


E 03.51.0



Nr. 5103 2101 ab 7/99



Nr. 5115 2101 ab 5/02





Blatt

E 03.51.0

Waschtisch-Einhand-Einlochbatterie, DN 15, Hansadesigno

Pos.

Bezeichnung

verchromt

5103 2100

5103 2101

5115 2101

Hansa

Duratec

5103 2100 97

5103 2101 97

Bicolorchromblau

5103 2101 74

5115 2101 74

1. Hebel 100 mm M 8 x 1, Ø 10 mm, bis 06.2002 59 912 009 59 912 008

1. Hebel 80 mm M 8 x 1, Ø 10 mm, ab 07.2002 59 912 122 59 912 123

1. Hebel 60 mm M 8 x 1, Ø 10 mm, Pikolo 59 911 882 59 912 148


1.2 Hülse 59 904 778 ← ←

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ← ←

1.5 Hebelkappe 59 911 885 59 911 886 59 911 885


2.2 Kralle 59 906 695 ← ←

3. Ringschraube M 50 x 1, SW 45 59 904 775 ← ←

4. Hansaeco Steuerpatrone 59 904 601 ← ←

4.1 Anschlagring 59 904 759 ← ←

5. Gehäuse

5.1 Zugstange mit Knopf 59 911 887 59 911 888 59 911 887

5.2 Gelenkstück 59 904 624 ← ←

5.3 Dichtung 48 x 37,6 x 3,5 59 911 422 ← ←

5.4 Rohrbefestigung 59 911 416 ← ←




5.8 Anschlußrohr 59 911 423 ← ←

5.9 O-Ring Ø 9,00 x Ø 2,00 59 905 095 ← ←

5.10 Druckschlauch 59 911 626 ← ←

5.11 Adapterplatte 30° 59 911 894 ← ←

5.12 O-Ring Ø 6,75 x Ø 1,78 59 902 351 ← ←

6. Auslauf schwenkbar, H 192 mm ohne Anschlag Ø 26 mm 59 911 879 59 911 880 59 911 879

6. Auslauf Pikolo schwenkbar, H 161 mm ohne Anschlag Ø 26 mm 59 912 464 59 912 464


6.3 Dekorring M 24 x 1, bis 06.2001 59 912 011 59 912 013 59 912 012

6.3 Dekorring M 24 x 1, ab 07.2001 59 912 225 59 912 227 59 912 226


6.5 Auslaufbefestigungsschraube M 4 x 7, SW 2,5 59 902 075 ← ←

6.6 Montageschlüssel, bis 06.2001 59 912 103 ← ←

6.7 Montageschlüssel, ab 07.2001 59 912 228 ← ←

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441 59 911 889 59 911 441

9. Stopfen 59 911 818 59 911 818





www.hansa.de


E 03.51.1

6

2.2

2

1

6.1

6.3

5.1

6.5

1.2

1.4

1.1

6.4

4

1.5

5

3

4.1

5.7

5.3

5.5

5.6

8.5

5.4

5.2

8.4

8.1

8.2

7

8.3

8 8.1

8.7



Nr. 5121 1101 ab 4/02





Blatt

E 03.51.1

Waschtisch - Einhand - Einlochbatterie, DN 15,

Hansadesigno

für offene Heißwasserbereiter


verchromt

5121 1101

1. Hebel, 80 mm M 8 x 1, Ø 10 mm 59 912 122


1.2 Hülse 59 904 778

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136

1.5 Hebelkappe 59 911 885

2. Abdeckkappe mit Kralle 59 906 563

2.2 Kralle 59 906 695


4. Hansaeco-Steuerpatrone 59 904 601


5. Gehäuse

5.1 Zugstange mit Knopf 59 912 549


5.3 Dichtung Ø 48 x Ø 37,00 x 3,50 59 911 422

5.4 Rohrbefestigung (Spannblech und Schraube M 5 x 8) 59 911 416


5.6 Rohrmutter M 8 x 1, SW 13 59 904 766


6. Auslauf, schwenkbar H 192 mm, ohne Anschlag 59 911 879


6.3 Dekorring M 24 x 1 59 912 225


6.5 Auslaufbefestigungsschraube, M 4 x 7, SW 2,5 59 902 075


8. Überwurfmutter, komplett, G 3/8 x 8,5, SW 19 59 904 969

8.1 Unterlegscheibe Ø 14,9 x Ø 8,5 x 1,0 59 902 352

8.2 Stufendichtung Ø 10 auf Ø 8 59 902 272


8.4 Anschlußrohr Ø 8 mm, 530 mm lang 59 911 895

8.5 O-Ring Ø 7,00 x Ø 2,00

8.7 Dichtung 15 x 8 x 4 59 902 270





www.hansa.de


E 03.51.2

1.5

1.1

3

3.1

1.2

2

1.4

1

3.1

5.1

4

5

6.6

6

6.5

10

5.4

5.2

6.1

6.3

5.3

5.5

5.6

5.7

7



Nr. 5171 2101 ab 4/02



Nr. 5172 2101 ab 4/02





Blatt

E 03.51.2

Waschtisch - Einhand - Einlochbatterie, DN 15, Hansadesigno-Style

verchromt

Bicolor

chromblau

Pos.

Bezeichnung

5171 2101

5172 2101

5171 2101 74

5172 2101 74

1. Hebel, 60 mm M 8 x 1, Ø 12 mm 59 912 466 59 912 467

1.1 Gewindestift, M 5 x 8, Innensechskant, SW 2,5 59 904 755 ←

1.2 Hülse 59 904 778 ←

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ←

1.5 Hebelkappe 59 912 465 ←

2. Abdeckkappe 59 912 468 ←

3. Ringschraube, M 50 x 1, SW 45 59 912 469 ←

3.1 O-Ring Ø 46,00 x Ø 2,00 59 912 470 ←

4. Hansaeco-Steuerpatrone 59 904 601 ←

5. Gehäuse

5.1 Zugstange mit Griff 59 912 473 ←

5.2 Gelenkstück, komplett 59 904 624 ←

5.3 Dichtung Ø 48 x Ø 37,00 x 3,50 59 911 422 ←

5.4 Befestigungsbolzen, M 8 x 1 x 140 mm, komplett 59 912 474 ←

5.5 Spannplatte mit Gummi 59 904 765 ←

5.6 Rohrmutter M 8 x 1, SW 13 59 904 766 ←

5.7 Rapidbefestigung, komplett 59 910 749 ←

6. Auslauf, komplett, Waschtisch 59 912 475 ←

6.1 Luftsprudler-Einsatz, mit Dichtung 59 902 081 ←

6.3 Dekorring M 24 x 1 59 912 225 59 912 226

6.5 Gewindestift M 5 x 6, SW 2,5 59 912 477 ←

6.6 Auslaufnippel 59 912 478 ←

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441 ←

10. Rohrgruppe 59 912 471 ←





www.hansa.de


E 03.51.3

1.5

1.1

3

3.1

1.2

2

1.4

1

3.1

5.1

4

5

6.6

6

5.4

6.5

6.1

6.3

10

5.2

8.1

8.2

5.3

7

8

8.1

8.7

8.3

5.5

5.6

5.7





Nr. 5191 1101 ab 4/02

Nr. 5192 1101 ab 4/02





Blatt

E 03.51.3

Waschtisch - Einhand - Einlochbatterie, DN 15,

Hansadesigno-Style

für offene Heißwasserbereiter,

Pos.

Bezeichnung

verchromt

5191 1101

5192 1101

1. Hebel, 60 mm M 8 x 1, Ø 12 mm 59 912 466


1.2 Hülse 59 904 778

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136

1.5 Hebelkappe 59 912 465



3.1 O-Ring Ø 46,00 x Ø 2,00 59 912 470

4. Hansaeco-Steuerpatrone 59 904 601

5. Gehäuse

5.1 Zugstange mit Griff 59 912 473


5.3 Dichtung Ø 48,00 x Ø 37,00 x 3,50 59 911 422

5.4 Befestigungsbolzen, M 8 x 1, 140 mm, komplett 59 912 474






6.3 Dekorring M 24 x 1 59 912 225

6.5 Gewindestift M 5 x 6, SW 2,5 59 912 477

6.6 Auslaufnippel 59 912 478


8. Überwurfmutter komplett G 3/8 x 8,5, SW 19 59 904 969




8.7 Dichtung 15 x 8 x 4 59 902 270





www.hansa.de


E 03.51.4

3.1

1.5

1.1

3

3.1

1.2

2

1.4

1

4

5

6.6

6

10.1

6.5

10

5.5

6.1

6.3

5.2

5.1

10.2

5.4

5.6

5.8

5.3

5.7



Nr. 5172 2211 ab 11/07



Nr. 5172 2221 ab 11/07





Blatt

E 03.51.4

Waschtisch - Einhand - Einlochbatterie, DN 15, Hansadesigno-Style

Pos.

Bezeichnung

verchromt

5172 2211

5172 2221

1. Hebel, 60 mm M 8 x 1, Ø 12 mm 59 912 466


1.2 Hülse 59 904 778

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136

1.5 Hebelkappe 59 912 465



3.1 O-Ring Ø 46,00 x Ø 2,00 59 912 470

4. Eco-Steuerpatrone 59 904 601

5. Gehäuse



5.3 Sockelscheibe 59 913 164

5.4 Dichtung Ø 48,0 x Ø 37,0 x 3,5 59 911 422







6.3 Dekorring M 24 x 1 59 912 225

Schlüssel für Dekorring (ohne Abbildung) 59 912 228

6.5 Gewindestift M 5 x 6, SW 2,5 59 912 477

6.6 Auslaufnippel 59 912 478

10. Druckschlauch, G 3/8 x M 10 x 1, 590 mm 59 913 166

10.1 O-Ring, Ø 7,65 x Ø 1,78 59 902 337

10.2 Dichtung 9,5 x 14,4 x 2,0 59 912 551





www.hansa.de


E 03.52.0

Bidet-Einhand-


Nr. 5136 3201 ab 7/01





Blatt

E 03.52.0

Bidet-Einhand-Einlochbatterie, DN 15, Hansadesigno

verchromt

Bicolorchrom-blau


5136 3201 5136 3201 74

1. Hebel 60 mm, M 8 x 1, 10 mm 59 911 882 59 912 148


1.2 Hülse 59 904 778 ←

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ←

1.5 Hebelkappe 59 911 885 ←

2. Abdeckkappe mit Kralle 59 906 563 ←

2.2 Kralle 59 906 695 ←

3. Ringschraube M 50 x 1, SW 45 59 904 775 ←

4. Eco-Steuerpatrone 59 904 601 ←

4.1 Anschlagring 59 904 759 ←

5. Gehäuse

5.1 Zugstange mit Knopf 59 911 887 ←

5.2 Gelenkstück 59 904 624 ←

5.3 Dichtung 48 x 37,6 x 3,5 59 911 422 ←

5.4 Rohrbefestigung 59 911 416 ←


5.6 Rohrmutter, M 8 x 1, SW 13 59 904 766 ←


5.9 O-Ring Ø 6,75 x Ø 1,78 59 902 331 ←

5.10 Druckschlauch, bis 4.03 59 911 626 ←

5.10 Druckschlauch G 3/8, M 10 x 1, ab 5.03 59 911 767

5.11 Adapterplatte 30° 59 911 894 ←

6. Auslauf 59 912 146 ←

6.1 Luftsprudlereinsatz mit Dichtung 59 902 081 ←

6.2 Kugelgelenk M 24 x 1 59 904 920 ←

6.3 Luftsprudler, M 24 x 1, A 59 902 366 59 912 147

6.4 Dichtungssatz 59 911 884 ←

6.5 Auslaufbefestigungsschraube M 4 x 7, SW 2,5 59 902 075 ←

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441 ←

Kupferrohr Anschlußset 59 912 332 ←





www.hansa.de


E 03.52.1

1.5

1.1

3

3.1

1.2

2

1.4

1

3.1

5.1

4

5

6.6

6

6.5

6.1

6.2

6.3

5.4

5.9

5.8

5.2

5.10

5.11

5.3

7

5.5

5.7

5.6



Nr. 5173 3201 ab 4/02





Blatt

E 03.52.1

Bidet-Einhand-Einlochbatterie, DN 15, Hansadesigno-Style

verchromt

Bicolor

chrom-blau


5173 3201 5173 3201 74

1. Hebel 60 mm, M 8 x1, Ø 12 mm 59 912 466 59 912 467


1.2 Hülse 59 904 778 ←

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ←

1.5 Hebelkappe 59 912 465 ←

2. Abdeckkappe 59 912 468 ←

3. Ringschraube M 50 x 1, SW 45 59 912 469 ←

3.1 O-Ring Ø 46,00 x Ø 2,00 59 912 470 ←

4. Hansaeco Steuerpatrone 59 904 601 ←

5. Gehäuse

5.1 Zugstange mit Griff 59 912 473 ←

5.2 Gelenkstück 59 904 624 ←

5.3 Dichtung 48 x 37,6 x 3,5 59 911 422 ←

5.4 Rohrbefestigung (Spannblech und Schraube M 5 x 8) 59 911 416 ←


5.6 Rohrmutter, M 8 x 1, SW 13 59 904 766 ←


5.8 Befestigungsbolzen, M 8 x 1, 140 mm 59 912 474 ←

5.9 O-Ring Ø 6,75 x Ø 1,78 59 902 331 ←

5.10 Druckschlauch 59 912 302 ←

5.11 Schlauchgruppe, komplett 59 912 472 ←

6. Auslauf, komplett 59 912 476 ←

6.1 Luftsprudlereinsatz mit Dichtung 59 902 081 ←

6.2 Kugelgelenk M 24 x 1 59 904 920 ←

6.3 Luftsprudler, M 24 x 1, A 59 902 366 59 912 147

6.5 Gewindestift, M 5 x 6, SW 2,5 59 912 477 ←

6.6 Auslaufnippel 59 912 478 ←






www.hansa.de


E 03.53.0

2.5

2.5

Einhand-Wannen-Batterie für Wandeinbau


Nr. 5111 9101 ab 5/01

Einhand-Brause-Batterie für Wandeinbau


Nr. 5110 9101 ab 5/01





Blatt

E 03.53.0

Einhand-Batterie, Fertigmontageset - Hansadesigno

Pos.

Bezeichnung

5110 ...

verchromt

5110 9101

5111 9101

Bicolor

chrom-blau

5110 9101 74

5111 9101 74

1. Hebel 80 mm, M 8 x 1, Ø 10 mm 59 912 122 59 912 123


1.2 Hülse 59 904 778

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ←

1.5 Hebelkappe 59 912 143 ←

2. Rosette Brause, komplett 59 912 124 ←


2.3 Schrauben M 5 x 65 59 904 847 ←

2.5 Rosettendichtung 59 912 232 ←

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ←

5111 ...

verchromt

Bicolor

chrom-blau


5111 9101 5111 9101 74

1. Hebel 80 mm, M 8 x 1, Ø 10 mm 59 912 122 59 912 123


1.2 Hülse 59 904 778

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ←

1.5 Hebelkappe 59 912 143 ←

2. Rosette Wanne Brause, komplett 59 912 125 ←

2.1 Abdeckkappe 59 904 820 ←

2.3 Schrauben M 5 x 65 59 904 847 ←

2.4 Führungseinsatz 59 904 846 ←

2.5 Rosettendichtung 59 912 232 ←

5. Umstellung komplett eigensicher 59 911 156 ←

5.1 Zugknopf 59 906 393 ←

5.2 O-Ring Ø 4,00 x Ø 1,00 59 902 331 ←

5.3 Dichtungssatz 59 904 791 ←

Verlängerungssatz ohne Abb. (siehe E 00.45.0) 59 904 983 ←





www.hansa.de


E 03.54.0

1.5

1.2

1.1

1.4

1

6.3

6

2

6.2

4.1

6.1

6.4

3

3.1

5.1

4

8.1

5.3

5186 ....

5.2

5185 ....

5

8

7.1

7

5

5.5

5.4

5.4



Nr. 5185 2101 ab 6.04

Nr. 5186 0101 ab 6.04





Blatt

E 03.54.0

Wannen-Brause-Einhand-Wandbatterie, DN 15, Hansadesigno

verchromt

5185 2101


5186 0101

1. Hebel, 60 mm, M 8 x 1, Ø 10 mm 59 911 882


1.2 Hülse 59 904 778

1.4 O - Ring, Ø 6,00 x Ø 1,00 59 912 136

1.5 Hebelkappe 59 911 885



3.1 O-Ring, Ø 43,00 x Ø 2,50 59 911 166

4. Eco-Steuerpatrone 59 904 601


5. Gehäuse

5.1 Überwurfmutter G 3/4, SW 30 59 902 230

5.2 Befestigungsnippel mit Dichtung, G 1/2L, SW 10 59 904 618

5.3 Dichtung 23,9 x 15,2 x 2,0 59 902 689


5.5 Gewindestutzen komplett, G 1/2 x M 18 x 1, SW 10 59 911 384

6. S-Anschluss komplett, G 3/4 x G 1/2

6.1 Rosette 59 912 652


6.3 S-Anschluss 59 910 254

6.4 Hülse 59 912 651

7. Halter für Luftsprudler, M 28 x 1, C 59 912 704

7.1 Luftsprudlereinsatz mit Dichtung 59 902 089

8. Umstellgehäuse 59 912 706

8.1 Zugknopf 59 912 705





www.hansa.de


E 03.58.0



Nr. 5101 2101 ab 7/99





Blatt

E 03.58.0

Spültisch-Einhand-Einlochbatterie, DN 15, Hansadesigno

Pos.

Bezeichnung

verchromt

5101 2100

5101 2101

Hansa

Duratec

5101 2100 97

5101 2101 97

Bicolor

chrom-blau

5101 2101 74

Bicolor

Duratec-blau

1. Hebel 100 mm, M 8 x 1, bis 06.02 59 912 009 59 912 008 ←

1. Hebel 80 mm, M 8 x 1, ab 07.02 59 912 122 59 912 479 59 912 123 ←


1.2 Hülse 59 904 778 ← ← ←

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ← ← ←

5101 2101 76

1.5 Hebelkappe 59 911 885 59 911 886 59 911 885 59 911 886


2.2 Kralle 59 906 695 ← ← ←

3. Ringschraube M 50 x 1, SW 45 59 904 775 ← ← ←

4. Eco-Steuerpatrone 59 904 601 ← ← ←

4.1 Anschlagring 59 904 759 ← ← ←

5. Gehäuse

5.3 Dichtung 48 x 37,6 x 3,5 59 911 422 ← ← ←





5.8 Anschlussrohr 59 911 423 ← ← ←

5.9 O-Ring Ø 9,00 x Ø 2,00 59 905 095 ← ← ←

5.10 Druckschlauch 59 911 626 ← ← ←


5.12 O-Ring Ø 6,75 x Ø 1,78 59 902 351 ← ← ←

6. Auslauf schwenkbar, H 242 mm ohne Anschlag Ø 26 mm 59 911 881 59 911 883 59 911 881 59 911 883


6.3 Dekorring M 24 x 1, bis 06.01 59 912 011 59 912 013 59 912 012 ←

6.3 Dekorring M 24 x 1, ab 07.01 59 912 225 59 912 227 59 912 226 ←


6.5 Auslaufbefestigungsschraube, M 4 x 7, SW 2,5 59 902 075 ← ← ←

6.6 Montageschlüssel, bis 06.01 59 912 103 ← ← ←

6.7 Montageschlüssel, ab 07.01 59 912 228 ← ← ←

Hebel, 100 mm, M 8 x 1, Graphit 59 912 010

Dekorring, M 24 x 1, Graphit 59 912 014





www.hansa.de


E 03.59.0



Nr. 5102 1101 ab 7/99






für offene Heißwasserbereiter Hansadesigno

Blatt

E 03.59.0

verchromt

Hansa

Duratec

Bicolor

chrom-blau

Bicolor

Duratec-blau

Pos.

Bezeichnung

5102 1100

5102 1101

5102 1100 97

5102 1101 97

5102 1101 74

1. Hebel, 100 mm, M 8 x 1, bis 06.2002 59 912 009 59 912 008 ←

1. Hebel, 80 mm, M 8 x 1, ab 07.2002 59 912 122 59 912 479 59 912 123 ←


1.2 Hülse 59 904 778 ← ← ←

1.4 O-Ring Ø 6,00 x Ø 1,00 59 912 136 ← ← ←

5102 1101 76

1.5 Hebelkappe 59 911 885 59 911 886 59 911 885 59 911 886


2.2 Kralle 59 906 695 ← ← ←

3. Ringschraube M 50 x 1, SW 45 59 904 775 ← ← ←

4. Eco-Steuerpatrone 59 904 601 ← ← ←

4.1 Anschlagring 59 904 759 ← ← ←

5. Gehäuse

5.3 Dichtung 48 x 37,6 x 3,5 59 911 422 ← ← ←






6. Auslauf schwenkbar, H 242 mm ohne Anschlag Ø 26 mm 59 911 881 59 911 883 59 911 881 59 911 883

6.1 Strahlreglereinsatz mit Dichtung 59 901 553 ← ← ←

6.3 Dekorring M 24 x 1, bis 06.01 59 912 011 59 912 013 59 912 012 ←

6.3 Dekorring M 24 x 1, ab 07.01 59 912 225 59 912 227 59 912 226 ←


6.5 Auslaufbefestigungsschraube M 4 x 7, SW 2,5 59 902 075 ← ← ←

6.6 Montageschlüssel, bis 06.01 59 912 103 ← ← ←

6.7 Montageschlüssel, ab 07.01 59 912 228 ← ← ←

8. Überwurfmutter, komplett, G 3/8 x 8,5, SW 19 59 904 969 ← ← ←

8.1 Unterlegscheibe Ø 14,9 x Ø 8,5 x 1,0 59 902 352 ← ← ←

8.2 Stufendichtung Ø 10 auf Ø 8 59 902 272 ← ← ←


8.4 Anschlussrohr, Ø 8 mm, 530 mm lang 59 911 895 ← ← ←

8.5 O-Ring Ø 7,00 x Ø 2,00





www.hansa.de


E 03.63.0

4.1

1

5

4

1.5

1.1 1.4

4.4

4.2

2

3

5

6.5

3.1

6.6

6

3.1

6.4

5.3

6.3

5.1

5.2

5.5

6.1

6.2

5.11

5.6

5.7

5.9

5.10

5.8

5.4

5.12

7

Waschtisch-Einhand


Nr. 5291 2203 ab 3/08

Waschtisch-Einhand


Nr. 5292 2203 ab 3/08





Blatt

E 03.63.0

Waschtisch - Einhand - Einlochbatterie, DN 15, Hansachrono topbedient

Pos.

Bezeichnung

Edelstahl

5291 2203 96

5292 2203 96

1. Hebel, 80 mm, Ø 7,7 mm 59 913 196 96


1.4 O-Ring Ø 4,00 x Ø 1,50

1.5 Hebelkappe 59 913 195 96

2. Abdeckkappe 59 913 197 96


3.1 O-Ring Ø 34,65 x Ø 1,78 59 913 206

4. Eco-Patrone 3.5 59 912 324

4. Steuerpatrone 3.5, Classic ohne Eco 59 913 075


4.2 O-Ring Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring Ø 10,00 x Ø 1,60 59 905 072

5. Gehäuse

5.1 Ablaufhebel mit Verbindungsstange M 5 59 913 204

5.2 Verbindungsstange M 5

5.3 Ablaufhebel

5.4 Gelenkstange vertikal 258 mm M 5 59 913 205

5.5 O-Ring Ø 33,00 x Ø 2,00

5.6 Dichtung 34,0 x 2,0

5.7 Unterlagscheibe 34,0 x 1,5

5.8 Befestigungsmutter, M 33 x 1,5

5.9 Befestigung komplett 59 913 207

5.10 Druckschlauch, G 3/8 x M 10 x 1, 590 mm 59 913 166

5.11 O-Ring, Ø 7,65 x Ø 1,78 59 902 337

5.12 Dichtung 9,5 x 14,4 x 2,0 59 912 551

6. Auslauf, komplett 120 mm 59 913 199 96

6.1 Cache Luftsprudler M 18,5 AG 59 913 200

6.2 Schlüssel Cache M 18,5 59 913 201

6.3 Gewindestift, M5 x 6, Innensechskant SW 2,5 59 912 617

6.4 Auslaufnippel, komplett 59 913 203

6.5 O-Ring, ø 10,50 x ø 1,50 59 913 202

6.6 O-Ring, ø 10,80 x ø 2,62 59 902 339

7. Ablaufgarnitur, komplett 59 913 208 96





www.hansa.de


2.4

2.5

2.3

E 03.65.0

4

2.2

SW 45

5.1

2.1

5

2

5.7

5.3

5.5

3.2

5.6

3.1

5.9

3

SW 45

5.8

5.2

7

5.11



Nr. 5609 2101 ab 6/03



Nr. 5606 3201 ab 6/03



Nr. 5606 3201 ab 6/03



Nr. 5608 2101 78

Nr. 5608 2101 79 ab 7/09





Blatt

E 03.65.0

Waschtisch-Bidet-Einhand-Einlochbatterie, DN 15, Hansamurano

verchromt

glas-klar

verchromt

glas-matt

verchromt

glas-klarblau

Pos.

Bezeichnung

5609 2101 78

5608 2101 78

5606 3201 78

5609 2101 79

5608 2101 79

5606 3201 79

5609 2101 74

5606 3201 74

2. Wasserschale, Ø 190 mm 59 912 517 59 912 518 59 912 606

2. Wasserschale, Ø 160 mm 59 912 519 59 912 520 59 912 607

2.1 Tellerbefestigung, M 30 x 1, komplett 59 912 521 ← ←

2.2 Membrane bis 2004 59 912 522 ← ←

2.3 Prallplatte, M 30 x 1, SW 45 59 912 523 ← ←

2.4 Dekorscheibe 59 912 524 ← ←

2.5 O-Ring, Ø 42,00 x Ø 1,50 59 912 531 ← ←

3. Befestigungsmutter, M 55 x 1, SW 45 59 912 525 ← ←

3.1 Zentrierring 59 912 526 ← ←

3.2 O-Ring Dichtungssatz 59 912 546 ← ←

4. Steuerpatrone Murano Classic ohne Eco 59 912 387 ← ←

4.3 Wassermengenregler, 12 l/min (ohne Abbildung) 59 912 547 ← ←

5. Gehäuse

5.1 Zugstange mit Griff 59 912 527 ← ←

5.2 Gelenkstück 59 904 624 ← ←

5.3 Dichtung, 48 x 37,6 x 3,5 59 911 422 ← ←




5.8 Druckschlauch, G 3/8 x M 10 x 1 59 911 767 ← ←

5.9 O-Ring, Ø 7,65 x Ø 1,78 59 902 337 ← ←

5.11 Sieb, G 3/8, 0,5 mm 59 911 684 ← ←

Anschlussrohr, M 10 x 1, 350 mm (bei Verwendung, Eckventil mit Sieb einsetzen) 59 912 550 ← ←

7. Ablaufgarnitur, komplett (siehe E 00.31.0) 59 911 441 ← ←


HANSASHINE




www.hansa.de


E 03.65.1

1.5

2

FOR

MINACOR

1.1

1

1.4

1.3

1.4

1.4

1.3

1.3

1.4

1.3

SW 4

1.2

Aufsatzwaschtisch Minacor zu Hansamurano

Nr. 5608 1000 ab 2/10

900

450

80

119

60

18

187

490





Blatt

E 03.65.1

Aufsatzwaschtisch Minacor, zu Hansamurano


1. Aufsatzwaschbecken Murano

1.1 MS-Siebventil G1 ¼” mit Vollgewinde und Gegenmutter 59 913 584

1.2 Sechskantschlüssel SW 4 59 911 170

1.3 Halbrundschrauben M 6 x 60, SW 4, komplett 59 913 579

1.4 Unterlag-Scheibe ø 6,6

1.5 Ablaufabdeckung ø 276 mm 59 913 581

2. Pflegemittel Shine Minacor (ist separat zu bestellen) 59 913 578





www.hansa.de


E 03.71.0

6

5.1

6.1

6.4

6.2

5.11

6.5

5.10

5

4.2

4.4

4

3

4.1

2.2

1.1

1.4

2.1

1

5.12

5.9

5.13

2

1.5

5.3

5.8

5.7 5.5

5.6

5.2

7



Nr. 5103 2173 ab 4/09

166

68



Nr. 5103 2273 ab 4/09

166

68



Nr. 5149 2173 ab 4/09

166

68

15°

303

15°

303

15°

303

93

201

93

201

93

201

ø56

57

ø63

ø56

57

ø63

ø56

57

ø33,5

4-40

35-50

ø33,5

4-40

35-50

ø33,5

4-40

392

max. 180

G1 1/4

362

max. 180

G1 1/4

392

ø10

G 3/8

ø10





Blatt

E 03.71.0

Waschtisch-Einhand-Einlochbatterie, DN 15, Hansadesigno

verchromt

5103 2173

5103 2177

5103 2178


5149 2173

1. Hebel 70 mm, M 5, IG 59 913 331

1.1 Gewindestift, M 5 x 35 mm 59 913 299

1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100

1.5 Hebelkappe chrom 59 913 328

1.5 Hebelkappe mit Glasinlay schwarz 59 913 329

1.5 Hebelkappe mit Glasinlay weiß 59 913 330


2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212

3. Ringschraube M 42 x 1, SW 34 59 913 365

Sechskant-Ringschlüssel SW 34 ohne Abbildung 59 912 108




4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

5. Gehäuse

5.1 Zugstange 59 913 362


5.3 O-Ring, Ø 36,09 x Ø 3,53 59 913 396



5.7 Rapidbefestigung 59 910 749


5.9 O-Ring, Ø 9,00 x Ø 2,00 59 905 095


5.11 O-Ring, Ø 7,65 x Ø 1,78 59 902 337

5.12 Dichtung, 9,5 x 14,4 x 2,0 59 912 551


6. Auslauf schwenbar, komplett 59 913 361

6.1 Cache Luftsprudler M 18,5 x 1 X TJ 59 913 366




7. Ablaufgarnitur, komplett ( siehe E 00.31.0 ) 59 911 441





www.hansa.de


E 03.71.1

6.4

6

5.1

6.1

6.5

6.2

5

4.2

4.4

4

3

4.1

2.2

1.1

1.4

2.1

1

5.13

5.9

2

1.5

5.3

5.7 5.5

5.6

5.8

8.1

8.2

8.3

7

5.2

8

8.1

8.4

7



Nr. 5121 1173

Nr. 5121 1177

Nr. 5121 1178 ab 8/09

166

68

93

15°

201

303

ø56

ø33,5

412

552

4-40

57

max. 180

ø63

35-50

G1 1/4

G3/8

ø8





Blatt

E 03.71.1

Waschtisch-Einhand-Einlochbatterie, DN 15, für offene Heisswasserbereiter, Hansadesigno

verchromt

5121 1173

5121 1177


5121 1178

1. Hebel 70 mm, M 5, IG 59 913 331

1.1 Gewindestift, M 5 x 35 mm, SW 2,5 59 913 299

1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212






4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

5. Gehäuse

5.1 Zugstange 59 913 362


5.3 O-Ring, Ø 36,09 x Ø 3,53 59 913 396





5.9 O-Ring, Ø 6,00 x Ø 1,40 59 913 266



6.1 Strahlregler Cache M 16,5 x 1, ND TT 59 913 438









8.4 Dichtung 15 x 8 x 4 59 902 270

59 912 108





www.hansa.de


E 03.73.0

1.5

1.1

1

2.1

1.4

2

2.2

5

4.1

5.9

5.1

3

6.3

6.1

4

5.10

5.12

4.4

4.2

5

5.11

5.3

5.7 5.5

5.6

5.9

6.1

5.8

6.2

5.12

5.3

5.7 5.5

5.6

5.2

7



Nr. 5171 2173 ab 4/09

125

93



Nr. 5172 2173 ab 4/09

125

93



Nr. 5173 3273 ab 4/09

100

93

186

186

161

30°

94

30°

94

88

ø63

ø33,5

ø46,5

4-40

ø63

35-50

ø33,5

ø46,5

4-40

ø33,5

ø46,5

4-40

35-50

375

G1 1/4

max. 180

375

396

G1 1/4

max. 180

ø10

ø10

G 3/8





Blatt

E 03.73.0

Waschtisch-Bidet-Einhand-Einlochbatterie, DN 15, Hansadesigno-Style


verchromt

5171 2173

5171 2177

5171 2178

5172 2173

5173 3273

1. Hebel 70 mm, M 5, IG 59 913 331


1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212






4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

5. Gehäuse

5.1 Zugstange 59 913 362


5.3 O-Ring, Ø 36,09 x Ø 3,53 59 913 396





5.9 O-Ring, Ø 7,65 x Ø 1,78 59 902 337


5.11 Dichtung, 9,5 x 14,4 x 2,0 59 912 551




6.3 Kugelgelenk Cache, M 18,5 x 1 59 913 370






www.hansa.de


E 03.73.1

1.5

1.1

1

5

2

2.1

1.4

5.9

6.1

4.1

2.2

3

6.2

4

4.4

5.8

4.2

5.1

5.2

5.3

5.7

5.4

5.4

5.4



Nr. 5169 2173 ab 4/09

150

93

30°

363

ø46,5

M33x1,5

271

max. 45

358

ø10





Blatt

E 03.73.1

Waschtisch-Einhand-Einlochbatterie, DN 15, Hansadesigno-Style

verchromt

5169 2173

5169 2177


5169 2178

1. Hebel 70 mm, M 5, IG 59 913 331


1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212






4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

5. Gehäuse

5.1 O-Ring, Ø 36,09 x Ø 3,53 59 913 396

5.2 Scheibe, 54,0 x 34,0 x 2,0

5.3 Befestigungs-Ring, M 33 x 1,5


5.7 Befestigungs-Set, komplett 59 913 371


5.9 O-Ring, Ø 7,65 x Ø 1,78 59 902 337







www.hansa.de


E 03.73.2

1.5

1.1

1

2.1

1.4

2

2.2

4.1

5.1

3

4

4.4

4.2

5.9

5

6.1

5.8

8.1

8.2

5.12

6.2

8.3

5.3

5.2

8.1

8.4

8

5.7 5.5

5.6

7



Nr. 5191 1173

Nr. 5191 1177

Nr. 5191 1178 ab 1/10

125

93

186

ø33,5

ø46,5

30°

94

ø63

4-40

35-50

505

375

G1 1/4

max. 180

ø8

G3/8





Blatt

E 03.73.2


Hansadesigno-Style

für offene Heisswasserbereiter

verchromt

5191 1173

5191 1177


5191 1178

1. Hebel 70 mm, M 5, IG 59 913 331


1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212






4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

5. Gehäuse

5.1 Zugstange 59 913 362


5.3 Dichtung 43,0 x 37,0 x 3,0 59 912 506





5.9 O-Ring, Ø 6,00 x Ø 1,40 59 913 266


6.1 Cache Luftsprudler M 18,5 x 1 ND TJ-M 59 913 489







8.4 Dichtung 15 x 8 x 4 59 902 270





www.hansa.de


E 03.74.0

2

1.5

6.3

6.2

6.4

6.1

4.2

4.4

4

3

4.1

2.2

2.1

1.4

1.4

1.1

1

5.2

6

5.1

5.3

4.6

5

4.6

4.5

8

7

5.5

5

5.4

7.1

5.4


Nr. 5185 2173

Nr. 5185 2177

Nr. 5185 2178 ab 05/09


Nr. 5186 0173

Nr. 5186 0177

Nr. 5186 0178 ab 05/09

49

G 1/2

30°

20

36

73

G 1/2

84

184

84

G 1/2

G 1/2

153

153

150±15

150±15

ø65

114

ø65

114





Blatt

E 03.74.0

Wannen-Brause-Einhand-Wandbatterie, DN 15, Hansadesigno

verchromt

5185 2173

5185 2177

5185 2178


5186 0173

1. Hebel, 50 mm, M 5, IG 59 913 335


1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100




2. Abdeckkappe, komplett 59 913 364

2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212






4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

4.5 Distanzhülse, komplett 59 913 433

4.6 O-Ring, Ø 35,00 x Ø 2,00

5. Gehäuse

5.1 Überwurfmutter, G 3/4, SW 30 59 902 230

5.2 Befestigungsnippel mit Dichtung, G 1/2 L, SW 10 59 904 618

5.3 Dichtung, 23,9 x 15,2 x 2,0 59 902 689


5.5 Gewindestutzen komplett, G 1/2 x M 18 x 1, SW 10 59 911 384





6.4 Hülse 59 912 651

7. Luftsprudler Cache M 24 x 1 C, CC-XT 59 913 131


8. Zugumstellung, komplett SW 19 59 913 101





www.hansa.de


E 03.74.1

6

6.3

6.2

6.4

6.1

1

5.2

1.1

1.4

1.4

2.2

5.3

5.1

2.1

2

1.5

4.4

4.6

5

4.1

3

4

4.2

4.6

4.5

Einhand-Brausebatterie für

Duschsystem

Nr. 5186 9173 ab 1/10

84

73

G 1/2

114

150±15

ø65

153





Blatt

E 03.74.1

Brause-Einhand-Wandbatterie, DN 15, Hansadesigno für Duschsystem


verchromt

5186 9173

1. Hebel, 50 mm, M 5, IG 59 913 335


1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100



2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212






4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

4.5 Distanzhülse, komplett 59 913 433

4.6 O-Ring, Ø 35,00 x Ø 2,00

5. Gehäuse

5.1 Überwurfmutter, G 3/4, SW 30 59 902 230

5.2 Befestigungsnippel mit Dichtung, G 1/2 L, SW 10 59 904 618

5.3 Dichtung, 23,9 x 15,2 x 2,0 59 902 689




6.3 S-Anschluss, G 3/4 x G 1/2 59 910 254

6.4 Hülse 59 912 651





www.hansa.de


E 03.75.0

6.3

6.3

6.6

9

6.2

6.3

6.5

6

7.2

5786 ....

4.4

4.2

4

6.4

4.1 3

3.1

8.2

7.1

2.3

2

7

5109 ....

8

2.2

8.3

2.1

1.5

8.4

1.4

1.1

1



Nr. 5109 2173

Nr. 5109 2177

Nr. 5109 2178 ab 5/09



Nr. 5786 0100 ab 11/07

175

100

75

ø22

73

19

71

18-43

200 (-140)

max.72

30°





Blatt

E 03.75.0

Waschtisch-Einhand-Wandbatterie, DN 15, für Wandeinbau, Hansadesigno

verchromt

5786 0100

5109 2173

5109 2177


5109 2178

1. Hebel 50 mm, M 5, IG 59 913 335


1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212

2.3 Abdeckhülse 59 913 375



3.1 O-Ring, Ø 38,00 x Ø 1,50

4. Eco-Patrone 3.5 59 912 324



4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

6. Gehäuse

6.1 Formdichtung und Hülsen-Set (bestehend aus Pos. 6.2 + 6.3) 59 913 169


6.3 Hülse

6.4 Stopfen G 1/2“



7. Rosette komplett 59 913 444

7.1 O-Ring, Ø 22,00 x Ø 2,00

7.2 O-Ring, Ø 46,00 x Ø 2,00

8. Wandauslauf komplett, Ø 22 mm, 200 mm 59 913 441

8.2 Anschlussnippel, 60 mm, M 15 x 1,5 x G 1/2, SW 8 59 913 241

8.3 Strahlregler Cache, M 18,5 x 1, TJ 59 913 445

8.4 Schlüssel Cache, M 18,5 59 913 367


Verlängerungsatz 20 mm 59 913 136






www.hansa.de


E 03.76.0

6.1

6

6.2

6.4

5.9

6.5

5.8

5

4.2

4.4

4

3

4.1

2.2

1.1

1.4

2.1

1

5.10

5.12

2

1.5

5.11

5.3

5.7 5.5

5.6



Nr. 5101 2273

Nr. 5101 2277

Nr. 5101 2278 ab 1/10

200

68

15°

93

347

242

ø56

362

ø33,5

57

4-40

G3/8





Blatt

E 03.76.0

Spültisch-Einhand-Einlochbatterie, DN 15, Hansadesigno

verchromt

5101 2273

5101 2277


5101 2278

1. Hebel 70 mm, M 5, IG 59 913 331


1.4 O-Ring, Ø 3,00 x Ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, Ø 38,00 x Ø 2,00 59 913 212






4.2 O-Ring, Ø 28,24 x Ø 2,62 59 912 590

4.4 O-Ring, Ø 10,00 x Ø 1,60 59 905 072

5. Gehäuse

5.3 O-Ring, Ø 36,09 x Ø 3,53 59 913 396





5.9 O-Ring, Ø 7,65 x Ø 1,78 59 902 337

5.10 Dichtung, 9,5 x 14,4 x 2,0 59 912 551

5.11 Verstärkungsflansch 59 910 008



6.1 Cache Strahlregler M 18,5 x 1 A TJ 59 913 488








www.hansa.de


E 03.76.1

6.1

6

6.2

6.4

5.9

6.5

5

4.2

4.4

4

3

4.1

2.2

1.1

1.4

2.1

1

5.8

8.1

8.2

8.3

5.12

5.3

5.11

2

1.5

8.1

8.4

8

5.7 5.5

5.6



Nr. 5102 1173

Nr. 5102 1177

Nr. 5102 1178 ab 1/10

68

200

15°

93

242

347

412

ø56

ø33,5

57

4-40

552

G3/8

ø8






für offene Heisswasserbereiter, Hansadesigno

Blatt

E 03.76.1

verchromt

5102 1173

5102 1177


5102 1178

1. Hebel 70 mm, M 5, IG 59 913 331


1.4 O-Ring, ø 3,00 x ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, ø 38,00 x ø 2,00 59 913 212






4.2 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,00 x ø 1,60 59 905 072

5. Gehäuse

5.3 O-Ring, ø 36,09 x ø 3,53 59 913 396




5.8 Anschlussrohr M 8 x 1, 560 mm 59 912 806

5.9 O-Ring, ø 6,00 x ø 1,40 59 913 266

5.11 Verstärkungsflansch 59 910 008



6.1 Cache Strahlregler M 18,5 x 1 ND TJ-M 59 913 489








8.4 Dichtung 15 x 8 x 4 59 902 270





www.hansa.de


E 03.77.0

2.3

2.3

2.3

1.2

2.1

2.1

2

1.5

2.2

1.1

1.3

1.8

1.8

1.8

1.8

1.4

1

1.6

1.6

1.6

1.7

1.6

1.7

1.7

1.7

Einbaukörper Vario für

Wannenbatterie bodenstehend

Nr. 5328 0100 ab 1/10

160

G1/2

min. 82

30

198

150

120

120 150





Blatt

E 03.77.0

Einbaukörper, DN 15, Hansavario für Wannenbatterie - bodenstehend


1. Einbaugehäuse

1.1 Einbaubox komplett 59 913 716

1.2 Deckel Bauschutzkappe


1.4 O-Ring, ø 112,00 x ø 3,00

1.5 Zylinderschraube, M 5 x 10, SW 4 59 912 210

1.6 Isolierscheibe 10 x 40 x 7

1.7 Dübel 10 x 50

1.8 Sechskant-Holzschraube 8 x 60

1.9 Schrauben und Dübel-Set (bestehend aus Pos. 1.6, 1.7, 1.8) 59 913 714

2. Spülstopfen

2.1 Blindstopfen G ½ 59 905 012

2.2 O-Ring, ø 35,00 x ø 2,00 59 913 715

2.3 Zylinderschrauben-Set M 10 x 16 59 913 717





www.hansa.de


E 03.77.1

1.5

1.1

1

2

2.1

1.4

2.2

7.1

7.2

7.7

7.6

7.8

4.1

3

11

7.3

7.4

7

7.5

4

4.4

4.2

8.1

10

5

7.10

8.3

8.2

8.5

8.4

7.10

10.1

7.9

6

5.7

8

6.1

5.6

9.1

9

5.4

5.4

5.3

5.2

5.4

5.1

5.5


bodenstehend, Designo

Nr. 5327 2073

Nr. 5327 2077

Nr. 5327 2078 ab 1/10

200

93

105 105

30°

915

786

ø135

ø47





Blatt

E 03.77.1

Einhand-Wannen-Batterie, DN 15, Hansadesigno, bodenstehend

verchromt

5327 2073

5327 2077


5327 2078

1. Hebel 70 mm M5 IG 59 913 331


1.4 O-Ring, ø 3,00 x ø 1,50 59 913 100





2.1 Gleitring 59 913 363

2.2 O-Ring, ø 38,00 x ø 2,00 59 913 212






4.2 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,00 x ø 1,60 59 905 072

5. Gehäuse

5.1 Befestigung, komplett 59 913 723

5.2 Überwurfmutter M 46 x 1

5.3 Unterlegscheibe

5.4 Gewindestift M 5 x 7 59 912 617

5.5 O-Ring, ø 35,00 x ø 2,00 59 913 715

5.6 Abdeckrosette komplett, ø 135 mm 59 913 726

5.7 O-Ring, ø 47,00 x ø 2,00

6. Cache Strahlregler M 24 x 1 D CC-XT STD 59 913 720

6.1 Schlüssel Cache M 24 x 1 59 913 134

7. Druckumstellung, komplett 59 912 870

7.1 Druckknopf 59 912 871


7.3 Gewindestift M 4 x 4, SW 2 59 901 027

7.4 Stopfen 4 mm 59 912 869

7.5 Umstellaufnahme komplett 59 913 721

7.6 O-Ring, ø 21,00 x ø 2,00 59 902 653

7.7 O-Ring, ø 20,00 x ø 2,00 59 912 435

7.8 O-Ring, ø 13,00 x ø 1,50

7.9 Auslauf komplett 59 913 719

7.10 O-Ring, ø 23,00 x ø 1,78 59 910 693

8. Brausehalter komplett 59 913 718

8.1 Brausearm komplett 59 913 722

8.2 Befestigungsschraube M 12 x 1

8.3 O-Ring, ø 13,00 x ø 2,00



9. Brauseschlauch Silverjet, G ½ x G ½ 1250 mm 5412 0400

9.1 Dichtung 21,0 x 12,0 x 2,0 59 912 304

10. Stabhandbrause Stilo 5439 0100

10.1 Schmutzfangsieb 59 912 777

11. Gehäuserohr und Anschlussrohre





www.hansa.de


E 03.80.0

1

1.1

1.3

2

2.1

4.1

5

6.3

6

5.1

3

5.10

4

4.3

4.4

5.8

5.9

5.10

5

6.1

6.2

5.8

6

5.11

5.12

6.4

5.3

5.7 5.5

5.6

5.9

5.11

5.8

5.2

7






Einlochbatterie XS



Nr. 0609 2203 ab 10/10

Nr. 0608 2203 ab 10/10

Nr. 0607 2203 ab 10/10

Nr. 0606 3203 ab 10/10

108

88

108

88

88

112

100

88

160

ø46,5

ø33,5

20°

4-40

35-50

102

ø63

137

ø46,5

ø33,5

20°

4-40

102

137

ø46,5

ø33,5

20° 79

4-40 ø63

35-50

137

ø46,5

ø33,5

4-40

35-50

88

ø63

360

G1 1/4

max. 180

360

383

G1 1/4

max. 180

383

G1 1/4

max. 180

G 3/8

G 3/8

G 3/8

G 3/8





Blatt

E 03.80.0

Waschtisch-Bidet-Einhand-Einlochbatterie, DN 15, Hansaligna

verchromt

0606 3203

0607 2203

0608 2203


0609 2203



1.3 Stopfen, grau 59 912 112


2.1 Dichtung 45,0 x 35,5 x 5,4 59 913 651




4. Eco-Patrone 3.5 59 912 324


4.3 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,10 x ø 1,60 59 905 072

5. Gehäuse







5.8 Schlauchgruppe, komplett 59 913 213



5.10 O-Ring, ø 7,65 x ø 1,78 59 902 337

5.11 Dichtung 9,5 x 14,4 x 2,0 59 912 551

5.12 Befestigungsbolzen,. M 8 x 1, 140 mm 59 912 474

6. Cache Strahlregler X TJ, M 18,5 x 1 59 913 366


6.2 O-Ring, ø 18,00 x ø 1,00

6.3 Kugelgelenk M 18,5 x 1 TJ Cache 59 913 370







www.hansa.de


E 03.80.1

1

1.1

1.3

4

2

5.1

5

4.3

4.4

2.1

4.1

3

6.1

6.2

6

5.10

5.11

6.3

5.9

5.3

5.8

5.5

5.6

5.7

8.1

8.2

8.3

5.2

8

8.1

8.4

7



Nr. 0613 1103 ab 10/10

109

88

160

ø46,5

ø33,5

20°

4-40

35-50

99

ø63

491

351

G1 1/4

max. 180

ø8

G 3/8






für offene Heisswasserbereiter, Hansaligna

Blatt

E 03.80.1


verchromt

0613 1103



1.3 Stopfen, grau 59 912 112


2.1 Dichtung 45,0 x 35,5 x 5,4 59 913 651




4. Eco-Patrone 3.5 59 912 324


4.3 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,10 x ø 1,60 59 905 072

5. Gehäuse








5.9 Anschlussrohr M8 x 1, 560 mm 59 912 806

5.10 O-Ring, ø 6,00 x ø 1,40 59 913 266

5.11 Befestigungsbolzen,. M 8 x 1, 140 mm 59 912 474

6. Cache Strahlregler M 18,5 x 1 ND TJ-M 59 913 489


6.2 O-Ring, ø 18,00 x ø 1,00







8.4 Dichtung 15 x 8 x 4 59 902 270





www.hansa.de


E 03.80.2

1.1

1.3

1

5

6.1

6

6.2

2

2.1

4.1

3

6.3

4

4.3

4.4

5.9

5.1

5.2

5.8

5.4

5.3

5.7

5.4

5.4

5.10



Nr. 0603 2203 ab 10/10

168

88

20°

329

ø46,5

M33x1,5

270

max. 45

361

150

G3/8





Blatt

E 03.80.2

Waschtisch-Einhand-Einlochbatterie, DN 15, Hansaligna


verchromt

0603 2203



1.3 Stopfen, grau 59 912 112


2.1 Dichtung 45,0 x 35,5 x 5,4 59 913 651




4. Eco-Patrone 3.5 59 912 324


4.3 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,10 x ø 1,60 59 905 072

5. Gehäuse

5.1 O-Ring, ø 36,09 x ø 3,53 59 913 396

5.2 Scheibe, 54,0 x 34,0 x 2,0

5.3 Befestigungsring, M 33 x 1,5


5.7 Befestigungs-Set 59 913 371


5.9 O-Ring, ø 7,65 x ø 1,78 59 902 337

5.10 Dichtung, 9,5 x 14,4 x 2,0 59 912 551

6. Cache Strahlregler M 18,5 x 1, X TJ 59 913 366


6.2 O-Ring, ø 18,00 x ø 1,00






www.hansa.de


E 03.81.0

1

1.1

1.3

2

6.3

4.1

6.2

6.4

3

6.1

4

6

4.2

4.4

5.3

5.2

5.1

5

7

5.5

5

7.1

5.4 8

5.4



Nr. 0674 2103 ab 10/10

88

Nr. 0667 0103 ab 10/10

138

79

48

39

G 1/2

G 1/2

120

152

10°

9

G 1/2

129

G 1/2

171

88

150±15

150±15

ø65

ø65





Blatt

E 03.81.0

Wannen-Brause-Einhand-Wandbatterie, DN 15, Hansaligna

verchromt

0667 0103


0674 2103


1.1 Gewindestift; M 5 x 8, SW 2,5 59 904 755

1.3 Stopfen, grau 59 912 112







4.2 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,00 x ø 1,60 59 905 072

5. Gehäuse



5.3 Dichtung, 23,9 x 15,2 x 2,0 59 902 689







6.4 Hülse 59 913 106

7. Luftsprudler Cache M 24 x 1 C CC-XT 59 913 131


8. Zugumstellung, komplett SW 19 59 913 101





www.hansa.de


E 03.81.1

6.3

6.2

6.4

6.1

6

5

5.3

5.2

5.1

4.4

4.2

4

1.3

1.1

3

4.1

1

2

Einhand-Brausebatterie für

Duschsystem

Nr. 0667 9103 ab 10/10

171

54 88

G 1/2

138

150±15

ø65





Blatt

E 03.81.1

Brause-Einhand-Wandbatterie, DN 15, Hansaligna für Duschsystem


verchromt

0667 9103


1.1 Gewindestift; M 5 x 8, SW 2,5 59 904 755

1.3 Stopfen, grau 59 912 112







4.2 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,00 x ø 1,60 59 905 072

5. Gehäuse



5.3 Dichtung, 23,9 x 15,2 x 2,0 59 902 689





6.4 Hülse 59 913 106





www.hansa.de


E 03.82.0

6.3

6.3

6.6

9

6.2

6.3

6.5

6

5786 ....

4.4

4.2

4

6.4

4.1 3

3.1

8.6

8.9

8.8

7.1

7

2

8.7

2.1

8

0640 ....

8.1

8.2

8.3

8.4

1.1

1.3

1

8.5



Nr. 0640 2103 ab 3/11



Nr. 5786 0100 ab 11/07

100

36

ø75

88

8

18-43

13°

max.72

88

185





Blatt

E 03.82.0

Waschtisch-Einhand-Wandbatterie, DN 15, für Wandeinbau, Hansaligna

verchromt

5786 0100


0640 2103

1. Hebel Ligna, komplett 59 913 650


1.3 Stopfen grau 59 912 112


2.1 O-Ring, ø 41,00 x ø 3,00 59 913 215



3.1 O-Ring, ø 38,00 x ø 1,50


4. Eco-Patrone 3.5 59 912 324


4.2 O-Ring, ø 28,24 x ø 2,62 59 912 590

4.4 O-Ring, ø 10,00 x ø 1,60 59 905 072

6. Gehäuse

6.1 Formdichtung und Hülsen-Set 59 913 169


6.3 Hülse

6.4 Stopfen G ½“



7. Rosette komplett , ø 75 mm 59 913 729

7.1 O-Ring, ø 49,00 x ø 2,00

8. Wandauslauf komplett, 180 mm 59 913 730



8.3 O-Ring, ø 18,00 x ø 1,00

8.4 Strahlregler Cache, M 18,5 x 1, X-TJ 59 913 366

8.5 Schlüssel Cache, M 18,5 59 913 367

8.6 Gewindestutzen, komplett 59 913 658

8.7 O-Ring, ø 17,00 x ø 2,00

8.8 Rosette komplett, ø 75 mm 59 913 246

8.9 O-Ring, ø 26,00 x ø 2,00 59 913 423


Verlängerungsatz 20 mm 59 913 136

HANSAVARIO-Einhandmischer

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
