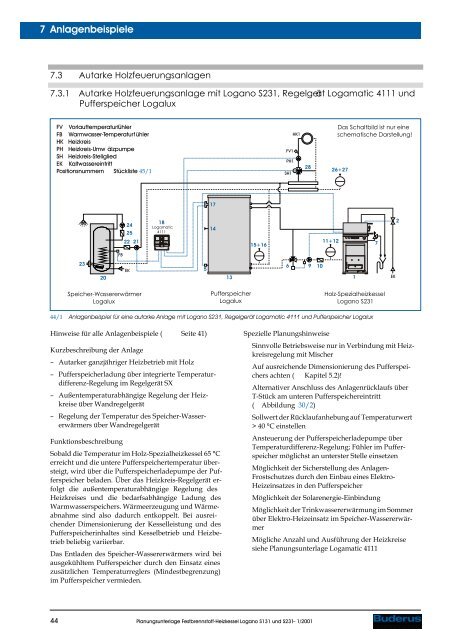

7<br />
<strong>Anlagenbeispiele</strong><br />
7.3 Autarke Holzfeuerungsanlagen<br />
7.3.1 Autarke Holzfeuerungsanlage mit Logano S231, Regelgerät Logamatic 4111 und<br />
Pufferspeicher Logalux<br />
FV Vorlauftemperaturfühler<br />
FB Warmwasser-Temperaturfühler<br />
HK Heizkreis<br />
PH Heizkreis-Umw älzpumpe<br />
SH Heizkreis-Stellglied<br />
EK Kaltwassereintritt<br />
Positionsnummern Stückliste 45/1<br />
HK1<br />
FV1<br />
PH1<br />
SH1<br />
28<br />
Das Schaltbild ist nur eine<br />
schematische Darstellung!<br />
26+27<br />
17<br />
24<br />
25<br />
22 21<br />
18<br />
Logamatic<br />
4111<br />
14<br />
15+16<br />
11+12<br />
7<br />
2<br />
FB<br />
23<br />
20<br />
EK<br />
5<br />
13<br />
6 9 10<br />
1<br />
EK<br />
Speicher-Wassererwärmer<br />
Logalux<br />
Pufferspeicher<br />
Logalux<br />
Holz-Spezialheizkessel<br />
Logano S231<br />
44/1 Anlagenbeispiel für eine autarke Anlage mit Logano S231, Regelgerät Logamatic 4111 und Pufferspeicher Logalux<br />
Hinweise für alle <strong>Anlagenbeispiele</strong> ( Seite 41)<br />
Kurzbeschreibung der Anlage<br />
– Autarker ganzjähriger Heizbetrieb mit Holz<br />
– Pufferspeicherladung über integrierte Temperaturdifferenz-Regelung<br />
im Regelgerät SX<br />
– Außentemperaturabhängige Regelung der Heizkreise<br />
über Wandregelgerät<br />
– Regelung der Temperatur des Speicher-Wassererwärmers<br />
über Wandregelgerät<br />
Funktionsbeschreibung<br />
Sobald die Temperatur im Holz-Spezialheizkessel 65 °C<br />
erreicht und die untere Pufferspeichertemperatur übersteigt,<br />
wird über die Pufferspeicherladepumpe der Pufferspeicher<br />
beladen. Über das Heizkreis-Regelgerät erfolgt<br />
die außentemperaturabhängige Regelung des<br />
Heizkreises und die bedarfsabhängige Ladung des<br />
Warmwasserspeichers. Wärmeerzeugung und Wärmeabnahme<br />
sind also dadurch entkoppelt. Bei ausreichender<br />
Dimensionierung der Kesselleistung und des<br />
Pufferspeicherinhaltes sind Kesselbetrieb und Heizbetrieb<br />
beliebig variierbar.<br />
Das Entladen des Speicher-Wassererwärmers wird bei<br />
ausgekühltem Pufferspeicher durch den Einsatz eines<br />
zusätzlichen Temperaturreglers (Mindestbegrenzung)<br />
im Pufferspeicher vermieden.<br />
Spezielle Planungshinweise<br />
Sinnvolle Betriebsweise nur in Verbindung mit Heizkreisregelung<br />
mit Mischer<br />
Auf ausreichende Dimensionierung des Pufferspeichers<br />
achten ( Kapitel 5.2)!<br />
Alternativer Anschluss des Anlagenrücklaufs über<br />
T-Stück am unteren Pufferspeichereintritt<br />
( Abbildung 30/2)<br />
Sollwert der Rücklaufanhebung auf Temperaturwert<br />
> 40 °C einstellen<br />
Ansteuerung der Pufferspeicherladepumpe über<br />
Temperaturdifferenz-Regelung; Fühler im Pufferspeicher<br />
möglichst an unterster Stelle einsetzen<br />
Möglichkeit der Sicherstellung des Anlagen-<br />
Frostschutzes durch den Einbau eines Elektro-<br />
Heizeinsatzes in den Pufferspeicher<br />
Möglichkeit der Solarenergie-Einbindung<br />
Möglichkeit der Trinkwassererwärmung im Sommer<br />
über Elektro-Heizeinsatz im Speicher-Wassererwärmer<br />
Mögliche Anzahl und Ausführung der Heizkreise<br />
siehe Planungsunterlage Logamatic 4111<br />
44<br />
Planungsunterlage Festbrennstoff-Heizkessel Logano S131 und S231 – 1/2001
7<br />
<strong>Anlagenbeispiele</strong><br />
7.6 Wechselbrand-Anlage mit Logano S131 oder S231<br />
7.6.1 Wechselbrand-Anlage mit Logano S131 oder S231, bodenstehendem Öl-/Gas-Heizkessel<br />
und Pufferspeicher Logalux<br />
FV Vorlauftemperaturfühler<br />
FB Warmwasser-Temperaturfühler<br />
HK Heizkreis<br />
PH Heizkreis-Umw älzpumpe<br />
SH Heizkreis-Stellglied<br />
EK Kaltwassereintritt<br />
Positionsnummern<br />
Stückliste 59/1<br />
HK1<br />
FV1<br />
PH1<br />
SH1<br />
34<br />
32+33<br />
26<br />
30<br />
31<br />
29<br />
FB 28<br />
EK<br />
Speicher-Wassererwärmer<br />
Logalux<br />
23<br />
21<br />
Öl-/Gas-Heizkessel<br />
Logano<br />
19<br />
24+25<br />
19<br />
15<br />
16+17<br />
9<br />
12+13<br />
10 11<br />
14 1<br />
Pufferspeicher<br />
Logalux<br />
Holz-Spezialheizkessel<br />
Logano S231<br />
(oder Logano S131)<br />
7<br />
EK<br />
2<br />
58/1 Anlagenbeispiel für eine Wechselbrand-Anlage mit Logano S131 oder S231, bodenstehendem Öl-/Gas-Heizkessel Logano<br />
und Pufferspeicher Logalux<br />
Hinweise für alle <strong>Anlagenbeispiele</strong> ( Seite 41)<br />
Kurzbeschreibung der Anlage<br />
– Festbrennstoff-Heizkessel mit Pufferspeicher im<br />
bivalenten Betrieb mit Öl-/Gas-Heizkessel<br />
– Pufferspeicherladung über Temperaturdifferenz-<br />
Regelung<br />
– Optimale Energienutzung des Pufferspeicherinhaltes<br />
durch Rücklaufwächter-Funktion<br />
– Ideal geeignet für Altanlagen bzw. Anlagen mit<br />
Fremdkessel bzw. -regelung<br />
– Ideal geeignet für Altanlagen mit Öl-/Gas-Heizkessel<br />
mit aufgeflanschtem Speicher-Wassererwärmer<br />
Funktionsbeschreibung<br />
Sobald die Temperatur im Festbrennstoff-Heizkessel<br />
65 °C erreicht und die untere Pufferspeichertemperatur<br />
übersteigt, wird der Pufferspeicher über die Pufferspeicher-Ladepumpe<br />
befüllt. Ist die Temperatur im Pufferspeicher<br />
höher als die, die aus den Heizkreisen der Anlage<br />
zurückströmt, wird das Drei-Wege-Ventil<br />
umgesteuert. <strong>Der</strong> Anlagenrücklauf strömt unten in<br />
den Pufferspeicher. <strong>Der</strong> Rücklauf zum Öl-/Gas-Heizkessel<br />
wird oben aus dem Puffer entnommen. Reicht diese<br />
Temperatur für den aktuellen Wärmebedarf nicht aus,<br />
heizt der Öl-/Gas-Heizkessel auf den gewünschten Sollwert<br />
nach. Sobald die Temperatur im Pufferspeicher<br />
niedriger ist als die Anlagenrücklauftemperatur, wird<br />
das Drei-Wege-Ventil zurückgestellt und der Heizbetrieb<br />
nur durch den Öl-/Gas-Heizkessel gedeckt. <strong>Der</strong><br />
Öl-/Gas-Heizkessel wird demnach in jeder Betriebsart<br />
durchströmt und das Temperaturniveau des Pufferspeichers<br />
immer bestmöglich genutzt.<br />
Spezielle Planungshinweise<br />
Betrieb an einem Schornstein bzw. an zwei Schornsteinen<br />
möglich<br />
Sinnvolle Betriebsweise nur in Verbindung mit Heizkreisregelung<br />
mit Mischer<br />
Auf ausreichende Dimensionierung des Pufferspeichers<br />
achten!<br />
Alternativer Anschluss des Anlagenrücklaufs über<br />
T-Stück am unteren Pufferspeichereintritt ( 30/2)<br />
Sollwert der Rücklaufanhebung auf Temperaturwert<br />
> 40 °C einstellen<br />
Fühler des Rücklauftemperatur-Wächters in Pufferspeicher<br />
oben einsetzen<br />
Ansteuerung der Pufferspeicher-Ladepumpe über<br />
Temperaturdifferenz-Regelung. Fühler im Pufferspeicher<br />
möglichst an unterster Stelle einsetzen.<br />
Weitere Anlagenoptimierung: Bei Anlagen mit<br />
Logamatic-(Heizkreis-)Regelung kann bei ausreichendem<br />
Temperaturniveau im Pufferspeicher<br />
durch ein zusätzliches Drei-Wege-Stellglied (mit<br />
entsprechendem Regelgerät) der Öl-/Gas-Heizkessel<br />
auch vollständig hydraulisch abgetrennt werden<br />
(z.B. 7.5.1).<br />
58<br />
Planungsunterlage Festbrennstoff-Heizkessel Logano S131 und S231 – 1/2001
Anschlussschema aller BS-Modelle an ein bestehendes <strong>Heizungs</strong>system<br />
5<br />
6<br />
11<br />
4<br />
7<br />
1<br />
VH<br />
RH<br />
13<br />
9<br />
8<br />
7<br />
2<br />
12<br />
3<br />
VH<br />
RH<br />
10<br />
Anschlussschema<br />
Pos. 1:<br />
Pos. 2:<br />
Pos. 3:<br />
Pos. 4:<br />
Pos. 5:<br />
Pos. 6:<br />
Pos. 7:<br />
Pos. 8:<br />
Pos. 9:<br />
RH: <strong>Heizungs</strong>rücklauf<br />
VH: <strong>Heizungs</strong>vorlauf<br />
Kaminofen<br />
Umwälzpumpe<br />
Gas- bzw. Ölkessel<br />
Thermische Ablaufsicherung<br />
automatischer Entlüfter<br />
Sicherheitsventil<br />
Abfluss (sichtbar, Trichter und Siphon)<br />
Ausdehnungsgefäß<br />
Absperrventil<br />
Pos. 10: Entleerung<br />
Pos. 11: Temperaturregelung - Schaltpunkt 60°<br />
C (Tauch / Anlegethermostat)<br />
Pos. 12: Thermisches-Regelventil - Rücklaufanhebung<br />
Pos. 13: Heizkörper
Anschlussschema aller BS- Modelle an einen Kombispeicher / Pufferspeicher<br />
5<br />
6<br />
4<br />
7<br />
1<br />
VH<br />
RH<br />
7<br />
9<br />
8<br />
11<br />
2<br />
3<br />
12<br />
9<br />
9<br />
10<br />
Anschlussschema<br />
Pos. 1:<br />
Pos. 2:<br />
Pos. 3:<br />
Pos. 4:<br />
Pos. 5:<br />
Pos. 6:<br />
Pos. 7:<br />
Pos. 8:<br />
Pos. 9:<br />
RH: <strong>Heizungs</strong>rücklauf<br />
VH: <strong>Heizungs</strong>vorlauf<br />
Kaminofen<br />
Umwälzpumpe<br />
Kombispeicher / Pufferspeicher<br />
Thermische Ablaufsicherung<br />
automatischer Entlüfter<br />
Sicherheitsventil<br />
Abfluss (sichtbar, Trichter und Siphon)<br />
Ausdehnungsgefäß<br />
Absperrventil<br />
Pos. 10: Entleerung<br />
Pos. 11: Temperatur-Differenz-Regelung<br />
Pos. 12: Thermisches-Regelventil - Rücklaufanhebung
