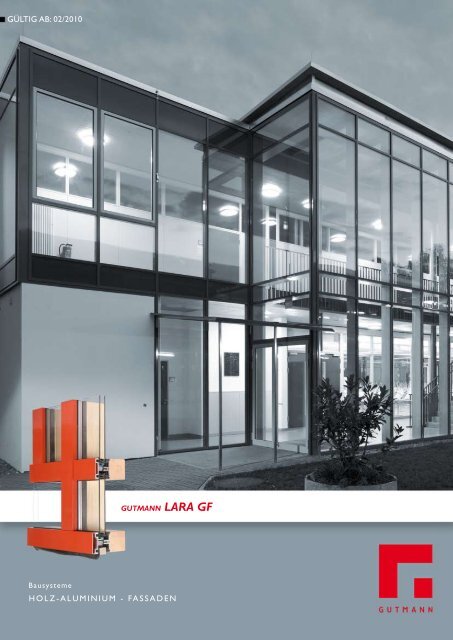

GÜLTIG AB:02/2010

GUTMANN LARAGF

Bausysteme

HOLZ-ALUMINIUM -FASSADEN

Aluminium shaped by GUTMANN

Vor mehr als sieben Jahrzehnten als leichtmetall-drahtwerk

im fränkischen Weißenburg gegründet, hat sich GutmAnn

heute zu einer weltweit agierenden unternehmensgruppe mit

über 1.200 mitarbeitern entwickelt. dazu gehören die Firmen

Gutmann AG, Gartner extrusion GmbH, nordAlu GmbH und

die Gutmann Aluminium draht GmbH.

die GutmAnn GruPPe gehört zur griechischen Alco Gruppe.

die muttergesellschaft ist die börsennotierte Alco Hellas s.A.,

Athen. An verschiedenen standorten werden hochwertige Aluminiumprodukte

hergestellt, die vor allem in der Baubranche, in

der Auto mobilindustrie, im maschinenbau sowie in der elektrotechnik

maßstäbe setzen.

das GutmAnn Produktportfolio gliedert sich dabei in die

Kernsegmente Bausysteme, Industrieprofile und Spezialdrähte:

Bausysteme steht für moderne Fenster-, türen- und Fassadensysteme,

die den unterschiedlichen Anforderungen von

Architekten und Bauherrn in stil und design optimal gerecht

werden. die vielseitig einsetzbare Aluminium-Verbundplatte

GutBond komplettiert die Produktpalette. Industrieprofile

bürgt für hochwertige Halbzeug- und Fertigprodukte für die

verschiedensten industriellen Anforderungen und in der sparte

Spezialdrähte hat sich GutmAnn weltweit als experte für

gezogene drähte und stangen etabliert.

die nähe zum Kunden, das außergewöhnliche engagement der

mitarbeiterinnen und mitarbeiter sowie die hohe innovationskraft

haben die GutmAnn GruPPe zu einem der führenden

Anbieter von hochwertigen Aluminiumprodukten gemacht und

bilden gleichzeitig die solide Basis für das weitere Wachstum des

leistungsfähigen unternehmensverbundes.

GutmAnn, started more than 70 years ago as a producer of

light alloys and wire in the Franconian town of Weissenburg,

Germany, is today an international group of companies employing

over 1200 workers. it includes the companies Gutmann AG,

Gartner extrusion GmbH, nordAlu GmbH, and Gutmann Aluminium

draht GmbH.

the GutmAnn GrouP belongs to the Greek Alco Group,

the holding company being the listed Alco Hellas s.A., Athens.

High-quality aluminium products are produced at 4 locations and

they set the standard in the construction, automotive, mechanical

engineering, and electrical engineering industries.

the GutmAnn product portfolio covers the core segments:

Building System Sections, Industrial Profile Sections, and

Specialized Wire.

Building System Sections are designed for modern windows,

doors, and curtain-wall systems that are optimized to the wide

range of stylistic and design requirements expected by architects

and builders. the versatile Aluminium Composite Panels

marketed under the brand name GutBond complete the product

range. Industrial Profile Sections guarantee high-quality

semi-fi nished and fi nished products for a wide variety of industrial

requirements. in the Specialized Wire segment, GutmAnn

has earned itself a global reputation as a specialist in extruded

wire and rods.

Customer proximity, tremendously committed employees, and

high innovative power have made the GutmAnn GrouP into

what it is today, and this forms a solid base for continued growth

in the future.

Das Einrollwerkzeug ist vorgerichtet für alle Dichtungen des Systems Lara, sowie Lara GF in den

Konstruktionsbreiten 50, 60 und 80 mm. Das Gerät darf wegen möglicher Verletzungsgefahr nur

bestimmunsgemäß für die Bearbeitung von Dichtungen nach vorliegender Anleitung benutzt werden.

Einstellung des Einrollwerkzeuges

Bild A: Ansicht Einrollwerkzeug

Bild B: Verstellung Andruckrollen

Das Einrollwerkzeug wird fertig montiert geliefert. Vor dem Einsatz ist der Abstand der vorderen Andruckrollen

passend zur Breite der einzurollenden Dichtung einzustellen. Zur Einstellung werden die Schrauben in den

Langlöcher gelockert. Die Andruckrollen werden in den Führungen bis zu den Positionen verschoben, die durch

Federstifte markiert sind. Danach sind die Schrauben wieder festzudrehen.

Dichtung Breite Position Rolle

GF 50 48 mm schmale Einstellung

GF 60 56 mm mittlere Einstellung

GF 80 76 mm breite Einstellung

Bedienung des Einrollwerkzeuges

Bild C: Position beim Einrollen

Bild D: Seitenansicht beim Einrollen

Zunächst wird ein erstes ca. 30 cm langes Stück der Dichtung mit der Hand auf dem Basisprofil montiert. Die

weiterlaufende Dichtung wird nun mit dem Einrollwerkzeug mit Druck auf den Handgriff und gleichmäßigem Vorund

Rückrollen des Werkzeuges in die Aufnahmen des Basisprofiles eingedrückt.

Das Klinkwerkzeug klinkt alle hierfür vorgesehenen Dichtungen des Systems Lara, sowie Lara GF in den

Konstruktionsbreiten 50, 60 und 80 mm. Das Gerät darf wegen möglicher Verletzungsgefahr nur

bestimmunsgemäß für die Bearbeitung von Dichtungen nach vorliegender Anleitung benutzt werden.

Einstellung des Klinkwerkzeuges

Bild A: Ansicht Klinkwerkzeug Bild B: demontierter Anschlag Bild C: Einstellung des Tiefen- Bild D: Einstellung des Breiten-

Anschlages Anschlages: hier für GF 60

Das Klinkwerkzeug wird fertig montiert geliefert. Vor dem Einsatz ist die Klinktiefe, sowie die Breite der Klinkung

einzustellen. Der Anschlag besitzt Positionsrillen, die auf die nötigen Einschnitt-Tiefen der verschiedenen

Dichtungen abgestimmt sind. Die passende Einstellung des Anschlages wird durch ein Sichtloch kontrolliert und

mit einer Madenschraube gesichert.

Dichtung Ebene Position Anschlag

GF 50, GF 60, GF 80 R-E2 2 1. Rille von oben (schwarz)

GF 50, GF 60, GF 80 P-E3, 3 2. Rille von oben (rot)

GF 50, GF 60 RF-E4 4 3. Rille von oben (blau)

2050 P, 2055 P, 2080 P unterste Rille

Die Breite der Klinkung wird durch die passende Positionierung der Messerträger auf der Grundplatte

hergestellt:

GF 50: Anschlag an Nut innen, Messer außenseitig, GF 60: Anschlag an Nut außen, Messer außenseitig

GF 80: Anschlag an Falz innen, Messer innenseitig

Bedienung des Klinkwerkzeuges

Bild E: Position beim Schnitt Bild F: Durchführung des Schnittes Bild G: Geklinkte Dichtung

Die durchlaufende Dichtung wird gem. Bild „E“ auf dem Basisprofil verlegt. Das Klinkwerkzeug wird mit den

Führungen auf das anstoßende Basisprofil aufgesetzt. Durch Druck mit dem Handballen erfolgt der Schnitt, der

in der Tiefe durch den Anschlag begrenzt wird. Der Anschlag stützt sich hierbei auf der Vorderkante des

Basisprofils am Schraubkanal ab. Die eingeschnittenen Teile der Dichtungen werden an der Soll-Trennstelle

von Hand abgerissen.

Die Schneide- und Klinkstanze schneidet und klinkt alle hierfür vorgesehenen Dichtungen des Systems Lara,

sowie Lara GF in den Konstruktionsbreiten 50, 60 und 80 mm. Das Gerät darf wegen möglicher Verletzungsgefahr

nur bestimmunsgemäß für die Bearbeitung von Dichtungen nach vorliegender Anleitung benutzt werden.

Montage und Einstellung der Schneide- und Klinkstanze

Bild A: Lieferzustand der Stanze Bild B: Stanze mit montiertem Handhebel Bild C: Einstellung des Anschlages

Die Welle mit Handhebel wird durch die passende Bohrung gesteckt und mit dem Sicherungsring gesichert.

Der Anschlag besitzt Positionsrillen, die auf die nötigen Einschnitt-Tiefen der verschiedenen Dichtungen

abgestimmt sind. Die passenden Einstellung des Anschlages wird durch ein Sichtloch kontrolliert und mit einer

Madenschraube gesichert.


GF 50, GF 60 PR-E1 1 Rille oben (schwarz)

GF 50, GF 60, GF 80 R-E2,

2 Rille mittig (rot)

2050 R, 2055 R, 2080 R

GF 50, GF 60 P-E3 3 Rille unten (blank)

Bedienung der Schneide- und Klinkstanze

Bild D: Stanze mit Dichtung beim Schnitt Bild E: Anschlag am tiefsten Punkt Bild F: Geklinkte Dichtung

Die Dichtung wird gem. Bild D in die Stanze eingelegt und durch Betätigung des Handhebels mit dem

keilförmigen Mittelmesser auf exakte Länge geschnitten. Hierbei wird die Anordnung eines Längenanschlages

empfohlen. Nach kurzem Rückdrehen des Hebels (Lösen der Spannung) werden die Einschnitte an der

Rückseite der beiden Dichtungsenden gleichzeitig durch die beiden Seitenmesser ausgeführt. Die

eingeschnittenen Teile der Dichtungen werden an der Soll-Trennstelle von Hand abgerissen.

Wird die Stanze nur für den Längenzuschnitt ohne Klinkung eingesetzt, können hierfür die Seitenmesser

entfernt werden.












GF 50, GF 60, GF 80 R-E2,


2050 R, 2055 R, 2080 R










entfernt werden.












GF 50, GF 60, GF 80 R-E2,


2050 R, 2055 R, 2080 R










entfernt werden.

−

−

−

−

−

−

−

−

Zertifikat

gültig bis 30.06.2009

Passivhaus

geeignete

Komponente:

Hersteller:

Produktname: Lara GF 50

Pfosten-Riegel-Konstruktion

Passivhaus

Institut

Dr. Wolfgang Feist

Rheinstraße 44/46

D-64283 Darmstadt

Hermann Gutmann Werke AG, D-91781 Weißenburg

PHI

Folgende Kriterien wurden für die Zuerkennung des Zertifikates geprüft:

Passivhaus-Behaglichkeitskriterium:

Unter Standardbedingungen (Verglasung mit U g = 0,7 W/(m²K), Fensterbreite 1,23 m, Fensterhöhe 1,48 m)

erfüllt der Fenster-U-Wert die Bedingung:

U w = 0,80 0,80 W/(m²K)

Rahmenkennwerte:

Pfosten und Riegel unterscheiden sich nur minimal. Bei der Berechnung des Heizwärme- bzw. des Primärenergiebedarfs

ist zwischen eingebautem (Breite = 50 mm) und freiem (Breite = 25 mm) Pfosten/Riegel zu unterscheiden.

Rahmen Pfosten u. Riegel Abstandhalter Swisspacer V

U f 1) [W/(m²K)] 0,73 1)

Profilansichtsbreite [mm] 50 Ψ g [W/(mK)] 0,036

1) Ein U nach DIN EN 13947:2006, Abs. 6.3.4 ist in diesem Rahmen-U-Wert nicht enthalten.

Passivhaus spezifische Auflagen:

Die Passivhauseignung wurde nur mit dem o.g. Abstandhalter geprüft; andere Abstandhalter,

vor allem solche aus Aluminium, führen zu wesentlich höheren Wärmeverlusten.

Passivhaus-Einbausituationen:

Einschließlich Einbauwärmebrücken erfüllt die Pfosten-Riegel-Konstruktion

U w,eingebaut 0,85 W/(m²K),

wenn die in der Anlage dokumentierten Einbaudetails der Pfosten-Riegel-Konstruktion in Passivhaus geeignete

Wandaufbauten (Wärmedämmverbundsystem, Holzbaufassade und Betonschalungsstein) eingehalten werden.

Das Zertifikat ist wie folgt zu verwenden:

PASSIV

HAUS

geeignete

KOMPONENTE

Dr. Wolfgang Feist

Fensterrahmen:

U f = 0,73 W/(m²K)

Ψ g = 0,036 W/(mK)

Breite = 50 mm

Rahmenschnitt

Isothermen- und Wärmestrombild

Pfosten-Riegel-Konstruktion 'Lara GF 50'

mit eingesetztem Fensterrahmen 'Mira therm 08 - PH78'

Der Fensterrahmen 'Mira therm 08 - PH78' und die Pfosten-Riegel-Konstruktion

'Lara GF 50' sind jeweils als “Passivhaus geeignete Komponente“ zertifiziert.

Beide Elemente sind in Holz-Aluminium-Bauweise ausgeführt.

Verglasung 44 mm (4/16/4/16/4)

Kennwerte der Profilkombination U f [W/(m²K)] 0,76

Ansichtsbreite [mm] 138

Abstandhalter: ‘Swisspacer V’ g [W/(mK)] 0,029

Temperaturfaktor am Glasrand f Rsi=0,20 [-] 0,78

Fenster-U-Wert 1) (1,23 x 1,48 m) U w [W/(m 2 K)] 0,79

1)

Hersteller: Hermann Gutmann Werke AG, Nürnberger Straße 57-81

D-91781 Weißenburg, Tel.: +49 (0)9141 / 992-0

E-Mail: gutmann@gutmann.de, www.gutmann.de

Berechnung: Passivhaus Institut 2008

1) Bei der Ermittlung des Fenster-U-Wertes (b = 1,23 m; h = 1,48 m) wurde ein Glas-U-Wert U g = 0,70 W/(m²K) angesetzt.

Nachweis

Luftschalldämmung von Bauteilen

Prüfbericht 161 32859 / Z1, Z3, Z5

Auftraggeber

Hermann Gutmann Werke AG

Nürnberger Str. 57-81

91781 Weißenburg

Grundlagen

EN ISO 140-1:1997+A1:2004

EN 20140-3 :1995+A1:2004

EN ISO 717-1 : 1996+A1:2006

Darstellung

Produkt Festverglasung als Ausschnitt aus einer Fassade

Bezeichnung LARA GF 50

Außenmaß (B x H) 1235 mm × 1485 mm

Material Holz-Aluminium

Öffnungsart keine

Falzdichtungen keine

Füllung

Gasfüllung SZR Argon

Besonderheiten -/-

ift Rosenheim

14. März 2007

Bernd Saß, Dipl.-Ing. (FH)

Stv. Prüfstellenleiter

ift Schallschutzzentrum

Mehrscheiben-Isolierglas ,

bei Messung Z1: 10 / 16 / 4

bei Messung Z3: 9,1 VG / 16 / 10

bei Messung Z5: 9,1 VG / 16 / 13,1 VG

Bewertetes Schalldämm-Maß R w

Spektrum-Anpassungswerte C und C tr

R w (C; C tr ) = 38 (-2;-5) dB

Messung Z1

R w (C; C tr ) = 44 (-1;-3) dB

Messung Z3

R w (C; C tr ) = 48 (-1;-5) dB

Messung Z5

Dr. Joachim Hessinger, Dipl.-Phys.

Prüfstellenleiter


Verwendungshinweise

Dieser Prüfbericht dient zum

Nachweis der Schalldämmung

eines Bauteils.

Für Deutschland gilt

- R w,R nach DIN 4109:

(R w entspricht R w,P,

R w,R = R w,P – 2 dB)

- R w,R für Bauregelliste

Gültigkeit

Die genannten Daten und Ergebnisse

beziehen sich ausschließlich

auf den geprüften

und beschriebenen Probekörper.

Die Prüfung der Schalldämmung

ermöglicht keine

Aussage über weitere

leistungs- und qualitätsbestimmenden

Eigenschaften der vorliegenden

Konstruktion.

Veröffentlichungshinweise

Es gilt das ift-Merkblatt „Bedingungen

und Hinweise zur Verwendung

von ift-

Prüfdokumentationen“.

Das Deckblatt kann als Kurzfassung

verwendet werden.

Inhalt

Der Nachweis umfasst insgesamt

12 Seiten

1 Gegenstand

2 Durchführung

3 Einzelergebnisse

4 Verwendungshinweise

Messblatt (3 Seiten)

06-11 / 585

Nachweis

Luftschalldämmung von Bauteilen

Prüfbericht 161 32859 / Z6, Z7, Z8

Auftraggeber

Hermann Gutmann Werke AG

Nürnberger Str. 57-81

91781 Weißenburg

Grundlagen

EN ISO 140-1:1997+A1:2004

EN 20140-3 :1995+A1:2004

EN ISO 717-1 : 1996+A1:2006

Darstellung

Produkt Festverglasung als Ausschnitt aus einer Fassade

Bezeichnung LARA GF 60

Außenmaß (B x H) 1235 mm × 1485 mm

Material Holz-Aluminium

Öffnungsart keine

Falzdichtungen keine

Füllung

Gasfüllung SZR Argon

Besonderheiten -/-

Mehrscheiben-Isolierglas ,

bei Messung Z8: 10 / 16 / 4

bei Messung Z7: 9,1 VG / 16 / 10

bei Messung Z6: 9,1 VG / 20 / 13,1 VG

Bewertetes Schalldämm-Maß R w

Spektrum-Anpassungswerte C und C tr

R w (C; C tr ) = 38 (-2;-5) dB

Messung Z8

R w (C; C tr ) = 44 (-1;-3) dB

Messung Z7

R w (C; C tr ) = 49 (-1;-4) dB

Messung Z6

Verwendungshinweise

Dieser Prüfbericht dient zum

Nachweis der Schalldämmung

eines Bauteils.

Für Deutschland gilt

- R w,R nach DIN 4109:

(R w entspricht R w,P,

R w,R = R w,P – 2 dB)

- R w,R für Bauregelliste

Gültigkeit

Die genannten Daten und Ergebnisse

beziehen sich ausschließlich

auf den geprüften

und beschriebenen Probekörper.

Die Prüfung der Schalldämmung

ermöglicht keine

Aussage über weitere

leistungs- und qualitätsbestimmenden

Eigenschaften der vorliegenden

Konstruktion.

Veröffentlichungshinweise

Es gilt das ift-Merkblatt „Bedingungen

und Hinweise zur Verwendung

von ift-

Prüfdokumentationen“.

Das Deckblatt kann als Kurzfassung

verwendet werden.

ift Rosenheim

14. März 2007

Bernd Saß, Dipl.-Ing. (FH)

Stv. Prüfstellenleiter


Dr. Joachim Hessinger, Dipl.-Phys.

Prüfstellenleiter


Inhalt

Der Nachweis umfasst insgesamt

12 Seiten

1 Gegenstand

2 Durchführung

3 Einzelergebnisse

4 Verwendungshinweise

Messblatt (3 Seiten)

06-11 / 585

Projekt: Seite 1

Architekt:

Auftraggeber:

Leistungsverzeichnis

für Holz-Alumimium Pfosten-Riegel

Fassaden

Bauvorhaben:

Bauherr:

Architekt:

Bauleitung:

Ausschr.-Nr. Reg.-Nr.

Los: Tischlerarbeiten €

€

€

Angebotssumme: €

geprüfte Endsumme: €

(Ort/Datum)

(Stempel/Unterschrift)

Hermann Gutmann Werke AG 6.1.1

-Änderungen und Irrtümer vorbehalten - 01/2009


Architekt:

Auftraggeber:

T E R M I N E

Angebotsabgabe: Ort/Datum:

Zeit:

Voraussichtliche Rohbaufertigstellung:

Vergabetermin:

Mit der Auftragserteilung ist innerhalb von ___________ Arbeitstagen nach Eröffnung zu rechnen.

Voraussichtlicher Montagebeginn:

Montageende:

Inhaltsverzeichnis

Technische Vorbemerkungen

Geltende Normen und Richtlinien

Beschreibung des Fassaden-Systems

Beschreibung der Einsatzelemente

Glas-, Paneelbeschreibung

Beschreibung der Wandanschlüsse

Positionstext

6.1.2 Hermann Gutmann Werke AG



Architekt:

Auftraggeber:

1. Technische Vorbemerkungen

zur Auschreibung von Pfosten-Riegel-Fassaden in Holz-Alu-Bauweise

Allgemeiner Hinweis

Die folgenden Forderungen sind auf die Hauptpositionen der Ausschreibung zugeschnitten. Davon

abweichende besondere Anforderungen enthält die Leistungsbeschreibung.

1 Konstruktionspläne und Maße

1 Die der Leistungsbeschreibung beigefügte Fassadenübersicht dient

der Darstellung der Fassadenaufteilung und der Öffnungsarten. Soweit

in der Positionsbeschreibung keine Angaben über Profilquerschnitte

gemacht sind, können die zur Bemessung der Profile notwendigen

Angaben der Fassadenübersicht entnommen werden, soweit dort

eingetragen.

2 Die zu verschiedenen Positionen beigefügten Detailskizzen dienen als

Anhaltspunkt für die Angebotsbearbeitung und stellen eine mögliche

Lösung dar. Andere Lösungen können angenommen werden, wenn sie

die Anforderungen erfüllen und gleichwertig sind.

3 Zeichnungen zu wesentlichen Details der Fensterkonstruktion und der

Anschlüsse zum Baukörper sind im Auftragsfalle rechtzeitig

vorzulegen. Die Fertigung kann erst nach Prüfung und Freigabe

erfolgen. Für die eingetragenen Maße ist der Auftragnehmer voll

verantwortlich.

4 Sämtliche Maße sind eigenverantwortlich durch den AN am Bau zu

überprüfen.

2 Anforderungen an die Konstruktion

2.1 Allgemeine Anforderungen

1 Das System muss allen in der Ausschreibung aufgestellten

Anforderungen entsprechen. Zugrunde gelegt werden die anerkannten

Regeln der Technik und die einschlägigen Normen und Richtlinien. Hat

der Auftragnehmer Bedenken gegen die vorgesehene Art der

Ausführung, die Güte der vom Auftraggeber gelieferten Stoffe und

Bauteile oder die Leistungen anderer Unternehmer, so hat er sie der

Bauleitung unverzüglich (möglichst vor Beginn der Arbeiten) schriftlich

mitzuteilen.

2 Den Ausschreibungsunterlagen liegen systemgeprüfte Konstruktionen

der Firma Hermann Gutmann Werke AG zu Grunde.

Sollten andere Systeme eingesetzt werden, so muss durch

objektbezogene Zeichnungen, Muster, Berechnungen und

Systemprüfzeugnisse die Gleichwertigkeit nachgewiesen werden.

2.2 Statische Anforderungen

1 Die Fassadenkonstruktion – einschließlich der Verbindungselemente

zum Baukörper – muss alle planmäßig auf sie einwirkenden Kräfte

aufnehmen und an die tragenden Bauteile des Baukörpers abgeben

können. Ein Toleranzausgleich zum Baukörper muss gewährleistet

sein.

2 Die freitragenden Fassadenteile wie Pfosten, Riegel sind so zu

dimensionieren, dass die Verformungen unter Lasteinwirkung nicht zur

Beschädigung oder zu anderen Einschränkungen der Gebrauchstauglichkeit

führen. Als zulässige Durchbiegung kommt derzeit

1/300 zur Anwendung, bzw. bei Isolierglas mit max. 8 mm im Bereich

der längsten Scheibenkante.

Angebotszeichnung

erforderlich

nicht erforderlich

Angebotenes Profilsystem

Gutmann Lara GF

...........................................

Freitragende Rahmenteile

zulässige Durchbiegung:

l / ...................




Architekt:

Auftraggeber:

3 Die Verbindungen von Pfosten und Riegel übernehmen die

Belastungen aus den Windkräften und den Ausfachungselementen,

die in der Regel exzentrisch erfolgen. Die Verbindungen müssen so

dimensioniert sein, dass die Tragfähigkeit sichergestellt ist. Die

Verbindungsmittel sind so zu wählen, dass unter Gebrauchslasten

stets die Beanspruchung im elastischen Bereich bleibt. Zur Ermittlung

der Nachweis- und Verformungswerte für das Verbindungsmittel wird

auf die ift-Prüfrichtlinie "Beurteilung des mechanischen und

hygrothermischen Verhaltens von Pfosten-Riegel-Konstruktionen

(Entwurf 1998-03) hingewiesen. Derartige Verbindungen können

beispielsweise als Dübelverbindungen, Exzenterverbindungen,

Schwalbenschwanzverbindungen, Spannankerverbindungen, etc.

bestehen. Insbesondere für mechanische Pfosten-Riegelverbindungen

ist die Eignung durch Prüfung in einem anerkannten Prüfinstitut bzw.

durch eine allg. bauaufs. Zulassung nachzuweisen.

4 Bei geklebten Verglasungssystemen und punktgehaltenen

Verglasungen dürfen nur geprüfte bzw. zugelassene Systeme

eingesetzt werden. Eine entsprechende Fertigungsüberwachung ist

nachzuweisen.

5 Die Beanspruchungen sind anzunehmen nach

DIN 1055-4

DIN 1055-3

für Windlasten,

für Horizontallasten (Seitenkräfte) an Verglasungen

und Riegeln bis Brüstungshöhe

6 Treten zusätzliche Belastungen, z.B. durch Sonnenschutzanlagen,

Außenbefahranlagen, Gerüstanker und Reklameanlagen auf, so sind

diese entsprechend planerischer Vorgaben zu berücksichtigen.

7 Bei nicht ausreichender Brüstungshöhe und Absturzgefahr sind

Maßnahmen zur Absturzsicherung erforderlich, die Funktion ist

entsprechend nachzuweisen. Näheres regeln „Technische Regeln für

die Verwendung absturzsichernder Verglasungen (TRAV)“ – Fassung

01/03 des DIBt. Auch an Absturzsicherungen, wie Geländer werden

diese Anforderungen sinngemäß gestellt.

8 Die Glasscheiben werden mit Klemm-Profilen von außen an die innere

Dichtungsanlage gepresst. Die Andruckprofile leiten die Last aus der

Vorspannung der äußeren Dichtung, sowie Windsog und

Verkehrslasten durch eine Verschraubung in den Schraubkanal eines

Basisprofiles. Das Basisprofil wird nach Systemvorgaben auf die

tragende Holzkonstruktion geschraubt. Es ist ein Nachweis über die

Tragfähigkeit der Konstruktion zu führen.

Nachweis der Pfosten-Riegel-

Verbindung:

erforderlich


Lastannahmen

w = ....................... kN/m²

H = ....................... kN/m

Örtliche Vorschriften und

sonstige Bemessungsvorgaben

....................................................

....................................................

....................................................

Absturzsicherung

entfällt

bei ............ mm

Brüstungshöhe erforderlich an

ausgewiesenen Fenstern,

Ausführung der

Absturzsicherung:

................................................

................................................

Nachweis der Tragfähigkeit der

Schraubverbindungen:

erforderlich





Architekt:

Auftraggeber:

2.3 Luftdurchlässigkeit und Schlagregendichtheit

1 Die Konstruktion der Fassade sollte ein Höchstmaß an Dichtigkeit

aufweisen, um Wärmeverluste und Kondensatbildung im System auf

ein Minimum zu beschränken. Die Prüfung bzw. Klassifizierung erfolgt

gem. EN 12152 bzw. 12153. Falls keine weiteren Angaben gemacht

werden, ist von der Klasse AE auszugehen.

2 Die Schlagregendichtheit wird nach EN 12154 bzw. EN 12155 geprüft

und klassifiziert. Für die Ermittlung der notwendigen

Beanspruchungsklasse ist die Gebäudehöhe und die Wetterbelastung

des Bauwerks zu berücksichtigen. Als stark wetterexponiertes Bauteil

ist auf eine hohe Dichtigkeitsklasse zu achten. Falls keine weiteren

Angaben gemacht werden, ist von der Klasse RE 1200 auszugehen.

2.4 Wärme- und Feuchteschutz

1 Für die Anforderungen an den Wärmeschutz gelten sowohl DIN 4108

als auch die Energieeinsparverordnung (EnEV).

2 Zu errichtende Gebäude mit normalen Innentemperaturen (Neubauten)

Die Anforderungen an die Fassade nach der EnEV werden über die

Berechnung des Jahres-Primärenergiebedarfs des Gebäudes ermittelt.

Dabei wird neben der baulichen Ausführung des Gebäudes u. A. auch

die Konzeption der Heizungsanlage berücksichtigt. Die Obergrenzen

für den Jahres-Primärenergiebedarfs und des spezifischen

Transmissionswärmeverlustes sind in der EnEV festgelegt. Die

Anforderungen an die Fassade müssen daher bei der

Gebäudeplanung ermittelt und festgelegt werden.

3 Gebäude mit geringem Volumen nach EnEV § 7 sowie Renovierung

und Sanierung nach EnEV § 8

Bei Erweiterung um mehr als zusammenhängende 30 m³ Wohnraum

gelten die selben Nachweise wie unter 2.4.2 beschrieben.

Werden mehr als 20 % der Fensterfläche der zugehörigen Fassade

erneuert oder übersteigt das beheizte Gebäudevolumen eines zu

errichtenden Gebäudes 100 m³ nicht, müssen folgende Anforderungen

erfüllt sein:

Uc W ≤ 1,7 W/(m²K) (bei Austausch der Fassade)

U g ≤ 1,5 W/(m²K) (bei Austausch des Glases)

4 Beim Einsatz folgender Sonderverglasungen:

– Schallschutzverglasung mit Rw,R ≥ 40 dB

– Brandschutzverglasungen mit einer Einzelelementdicke von ≥

18 mm

– Sonderverglasung für Durchbruch-, Durchschuss- oder

Sprengwirkungshemmung

müssen folgende Anforderungen erfüllt sein:

Uc W ≤ 2,0 W/(m²K) (bei Austausch des Fassadenelementes)

U g ≤ 1,6 W/(m²K) (bei Austausch des Glases)

Luftdurchlässigkeit, Klasse

nach EN 12152:

....................................................

Schlagregendichtheit Klasse

nach EN 12154:

....................................................

Energetische Kennwerte der

Fassade:

Uc W = ................. W/(m²K)

Uf

= ................. W/(m²K)

g-Wert d. Verglasung

...............…………………............

Energetische Kennwerte des

Fassade:

Uc W = ................. W/(m²K)

g-Wert d. Verglasung

...............…………………




Architekt:

Auftraggeber:

5 Nichttransparente Ausfachungen (Paneele)

Es gelten die Anforderungen an nichttransparente Ausfachungen und

an leichte Bauteile nach DIN 4108-2: 2003-07. Je nach Flächenanteil

des Paneels an der Fassade sind folgende Werte einzuhalten.

Paneelfläche < 50 %: R ≥ 1,0 (m²K)/W

Paneelfläche ≥ 50 %: R ≥ 1,2 (m²K)/W – beim Einsatz in

Außenwänden (ansonsten gilt DIN 4108-2, Tabelle 3)

Die Rahmen der Paneele dürfen höchstens den Dämmwert der

Holzrahmen der Fassade aufweisen.

6 Nachweis der energetischen Kennwerte

Durch den Lieferanten sind entsprechend Bauregelliste die folgenden

Werte nachzuweisen:

Paneele

U P = ................. W/(m²K)

– U-Wert des Fassade: Uc W

– g-Wert der Verglasung

Bei teilweiser Erneuerung können außerdem folgende Nachweise

erforderlich werden:

– U-Wert der Verglasung: U g (Angabe lt. Bundesanzeiger)

– U-Wert des Rahmens: U f

7 Feuchteschutz

Die Einwirkung von Schlagregen und Tauwasser sind zu begrenzen.

Schäden, die eine z. B. unzulässige Minderung des Wärmeschutzes

bewirken, sind auszuschließen (DIN 4108-2, -3 und -5). Die

Konstruktionen sind so zu gestalten, dass ein Feuchteausgleich nach

außen ermöglicht wird.

8 Nachweis der Tauwasser- und Schimmelpilzfreiheit

Der raumseitige Anschlussbereich muss eine ausreichende Sicherheit

in Bezug auf Tauwasser- und Schimmelpilzbildung besitzen. Dazu

kann vergleichend Beiblatt 2 zur DIN 4108 „Wärmeschutz und

Energieeinsparung in Gebäuden – Wärmebrücken – Planungs- und

Ausführungsbeispiele“ angewendet werden.

2.5 Sommerlicher Wärmeschutz (Sonnenschutz) und

Raumausleuchtung

1 Es gelten die Anforderungen nach der EnEV bzw. DIN 4108-2: 2003-

07 Abschnitt 8.

Bei Gebäuden mit einem Fensterflächenanteil von ≥ 30 % ist bei der

Planung der Sonneneintragskennwert zu bestimmen. Dabei ist g total der

Verglasung zu ermitteln. Daraus folgt ein erforderlicher g-Wert der

Verglasung und der Abminderungsfaktor der Sonnenschutzvorrichtung

F C .

2 Raumausleuchtung

Bei Anforderungen an die Raumausleuchtung muss zur Bewertung der

Lichtdurchlässigkeit von Verglasungen der Lichttransmissionsgrad τ

nach DIN EN 410 herangezogen werden.

Nachweis der Tauwasser- und

Schimmelpilzfreiheit

nicht erforderlich, Anschluss

vergleichbar Beiblatt 2

nicht erforderlich,

Temperaturfaktor f Rsi erfüllt

erforderlich, Temperaturfaktor

f Rsi ist nachzuweisen

Sommerlicher Wärmeschutz

g =...........................

F C = ........................

Raumausleuchtung

keine Anforderungen

τ = ..........................




Architekt:

Auftraggeber:

2.6 Schallschutz

1 Für den Schallschutz von Neubauten gilt DIN 4109 [17]. Das

erforderliche Schalldämm-Maß R w,R der Fassade ist aus dem

tatsächlichen Lärmpegelbereich nach DIN 4109 Tabelle 8 zu ermitteln.

Die Korrekturwerte nach DIN 4109 Tabelle 9 und der

Fassadenflächenanteil nach Tabelle 10 sind zu beachten.

2 Die Anschlüsse zwischen Fassade und Baukörper sind unter

Beachtung der Anforderungen an die Schalldämmung der Fenster

auszubilden. Dabei ist auf eine vollständige Verfüllung von

Hohlräumen und die umlaufend luftdichte Fuge zu achten.

2.7 Einbruchhemmung

1 Sofern Anforderungen an die Einbruchhemmung bestehen, dürfen nur

geprüfte Bauteile eingesetzt werden. Für einbruchhemmende

Fassaden gilt DIN V ENV 1627. Die übliche Schutzklasse bei

erhöhtem Einbruchschutz ist die Klasse WK 2 . In der Klasse WK 1

werden die geringsten Anforderungen gestellt.

2 Die Einstufung der eingesetzten Verglasungen sind durch einen

gültigen Prüfnachweis nach DIN EN 356 bzw. DIN 52290

nachzuweisen. Für nichttransparente Ausfachungen gelten sinngemäß

die Anforderungen nach DIN EN 356 bzw. DIN 52290.

2.8 Sonstige Anforderungen

1 Bestehen weitere Anforderungen an die Fassade, sind diese durch

vorgeschriebene Nachweise oder andere geeignete Prüfungen

abzusichern. Solche Anforderungen können beispielsweise sein:

Durchschusshemmung, Explosionshemmung, Brandschutzanforderungen,

besondere mechanische Haltbarkeit usw.

3 Werkstoffe

3.1 Holz

1 Bei der Auswahl der Holzart ist das vom Verband der Fenster- und

Fassadenhersteller e.V., Frankfurt (VFF) herausgegebene Merkblatt

HO.06 „Holzarten für den Fensterbau – Anforderungen,

Holzartentabelle“ in der aktuellen Fassung, bezüglich der

grundsätzlichen Eignung einer Holzart als auch der Holzqualität zu

berücksichtigen. Auch die Vorgaben bzgl. der botanischen Familie und

des Wuchsgebiets sind einzuhalten. Die Eignung einer hierin nicht

enthaltenen Holzart ist nach dem in Anlage 1 dargestellten Verfahren

nachzuweisen. Ebenso sind die Vorgaben der holzartenspezifische

Einkaufsempfehlungen (VFF-Merkblattreihe HO.07) zu berücksichtigen.

Die Mindestrohdichten von 450 kg/m³ bei Laubholz und 350 kg/m³ bei

Nadelholz, Messbezugsfeuchte 15 %, sind einzuhalten.

Lärmpegelbereich

I II III IV

V VI VII

R w,R = ............. dB gemäß

DIN 4109

R w = ........................ dB

im Labor (= R w,R + 2 dB)

R’ w = ....................... dB

am Bau (= R w,R )

Einbruchhemmung

WK1

WK2

WK3

WK4

WK5

WK6

Sonstige Anforderungen

....................................................

....................................................

....................................................

...................................................

Holzart

……………………………………..

ggf. Wuchsgebiet:

……………………………………..

ggf. FSC-Zertifizierung




Architekt:

Auftraggeber:

2 Vergütungsarbeiten (Sortierung, Trocknung, Verleimung) sind

sinngemäß nach den Vorgaben der gemeinsam vom ift, HFA EMPA

und SH-Biel erstellten Richtlinie „Massive, keilgezinkte und lamellierte

Profile für Holzfenster“ durchzuführen. Bei Einsatz von Brettschichtholz

ist die EN 386 bzgl. der Leistungs- und Mindestanforderung an die

Herstellung zu beachten

Die prinzipielle Eignung lamellierter und keilgezinkter Profile ist durch

eine Eignungsprüfung nachzuweisen.

Die regelmäßige Qualität ist durch betriebliche Eigen- und durch

Fremdüberwachung nachzuweisen.

Der Feuchtegehalt der verarbeiteten Hölzer und nach der Fertigstellung

der Fenster soll im Bereich von 13 ± 2 % liegen. An verleimten Profilen

darf der Feuchteunterschied zwischen miteinander verbundenen

Holzteilen 2 % nicht übersteigen.

Bei Einsatz von Furnierhölzern ( z.B. Kerto, Multiplex) ist die Eignung

gegebenenfalls durch eine allg. bauaufsichtliche Zulassung

nachzuweisen.

3.2 Aluminium

1 Für die Anforderungen an Aluminium gelten DIN 1748 bei Strangpressprofilen

sowie DIN 1745 bei Blechen und Bändern.

Präzisionsprofile entsprechen DIN EN 573-3 der Gruppe EN AW-6060

T66 (alte Bezeichnung AlMgSi0,5 F22).

3.3 Stahl

1 Alle Stahlteile, die nach dem Einbau nicht mehr zugänglich sind, sind

zu verzinken. Alle anderen benötigen mindestens einen einfachen

Korrosionsschutz. Der Korrosionsschutz muss mit Zinkauflagen gemäß

DIN EN ISO 14713 ausgeführt sein.

3.4 Kontaktstellen unterschiedlicher Metalle

1 Bei dem Zusammenbau unterschiedlicher Metalle muss sichergestellt

sein, dass keine Kontaktkorrosion und keine anderen ungünstigen

Beeinflussungen auftreten.

3.5 Dichtprofile

1 Nichtzellige Elastomer-Dichtprofile (APTK/EPDM) müssen

DIN 7863 entsprechen. Für andere Werkstoffe ist die Eignung

nachzuweisen.

Die Dichtprofile müssen mit den angrenzenden Stoffen verträglich,

alterungsbeständig und – soweit sie direkten Witterungseinflüssen

ausgesetzt sind – gegen diese beständig sein. (siehe hierzu ift-

Richtlinie „Verträglichkeit von Dichtprofilen mit Anstrichen auf Holz”).

3.6 Dichtstoffe

1 Dichtstoffe müssen in ihren Eigenschaften dem Verwendungszweck

entsprechen. Dichtstoffe müssen nach DIN 52452 mit angrenzenden

Stoffen verträglich sein und – soweit sie direkten Witterungseinflüssen

ausgesetzt sind – gegen diese alterungsbeständig sein.

Für Dichtstoffe im Verglasungsbereich gilt DIN 18545 sowie das IVD-

Merkblatt Nr. 10 des Industrieverbands Dichtstoffe.

Für Dichtstoffe zur Abdichtung der Baukörperanschlussfuge gilt

DIN 18540 sowie das IVD-Merkblatt Nr. 9 des Industrieverbands

Dichtstoffe.

Keilzinkenverbindungen

zugelassen an

allen offenen Flächen

nicht zugelassen




Architekt:

Auftraggeber:

3.7 Klebstoffe

1 Für die Verleimung der Rahmeneinzelteile und das Anleimen von

flächig aufliegenden Zier- und Zusatzprofilen sind geeignete Klebstoffe

und Klebverfahren einzusetzen.

Der Nachweis einer ausreichende Feuchtebeständigkeit durch

Einstufung in eine Beanspruchungsgruppe nach DIN EN 204 ist

erforderlich sowie der Nachweis einer ausreichenden

Temperaturbeständigkeit nach WATT 91 mit Klebfestigkeit τ 80°C ≥

7 N/mm².

2 Für eine mögliche Kombination aus Klebverbindung und mechanischer

Verbindung ist ein entsprechender Eignungsnachweis zu führen.

4 Bauart des Systems

1 Das System wird in der Regel in der Bauart „Mehrfeld-System“

ausgeführt. Bei Bedarf (falls untere Pfosten-Enden geschlossen

werden sollen) muss jedoch auch eine Belüftung und Entwässerung

über Öffnungen in der unterseitigen Riegeldichtung möglich sein. (=

Riegelentwässerung). Bei Fassadenhöhen mit mehr als 8 m muss die

Ausführung als „Einfeld-System“ möglich sein.

2 Das System muss optional mit einem Isolator ausführbar sein. Zur

Ausführung der kontrollierten feldweisen Entwässerung und zur

Verbesserung der Wärmedämmung trennt der Isolator die einzelnen

Felder zwischen Basis- und Grund-Profil.

5 Ausführung

1 Die im Leistungsverzeichnis vorgeschriebenen Profilnummern und

Profildimensionen sind richtungsweisend.

Alle Profile sind so zu gestalten, dass anfallendes Wasser unmittelbar

und kontrolliert abgeleitet wird. Die Kanten der Profile sind zu runden.

Kapillarfugen zwischen Bauteilen (z. B. Kopplungen) müssen durch

den Einsatz von Dichtsystemen abgedichtet werden.

2 Die Rahmenverbindungen der Holzprofile sind dauerhaft dicht

auszuführen. Als Verbindungen sind nur Systeme zulässig, die ihre

Eignung durch die erforderlichen Nachweise belegen.

Dübelverbindungen sind entspr. DIN 68121 auszubilden. Die Dübel

sind so einzusetzen, dass ein Verdrehen der Riegel vermieden wird.

5.1 Chemischer Holzschutz

1 Für den Oberflächenschutz gilt DIN 68800-3. Nach besonderer

Vereinbarung kann gemäß DIN 68800-3 Abs. 11.1 auf einen

chemischen Holzschutz verzichtet werden.

2 Der vorbeugende chemische Holzschutz muss ein geeignetes – auf

den Verwendungszweck bezogenes – gültiges Prüfzeugnis besitzen.

Ein chemischer Holzschutz ist nicht erforderlich im Bereich der

Gefährdungsklasse 3, wenn Hölzer der Resistenzklasse 1 oder 2 nach

DIN 68364 [40] verwendet werden.

3 Die Holzschutzbehandlung hat, soweit es die Größe der Fassadenelemente

zulässt, im Tauch- oder Flutverfahren, ansonsten durch

Spritzen, zu erfolgen. Dies gilt auch für das Leistenmaterial.

Anmerkung:

Hölzer der Resistenzklasse 3, 4 und 5 nach EN 350-2 benötigen nach

heutigem Kenntnisstand mindestens einen Bläueschutz.

Ausführung:

Mehrfeld-System

(Pfosten-Entwässerung)

Riegelentwässerung

Einfeld-System

Feldweise Trennung:

mit Isolator

ohne Isolator

Chemischer Holzschutz

Holzschutz nach DIN 68800-3

Bläueschutz

ohne chemischen Holzschutz




Architekt:

Auftraggeber:

5.2 Beschichtung Holzteile

1 Die Auswahl des Beschichtungssystems erfolgt nach der ift-Tabelle

„Anstrichgruppen für Fenster und Außentüren”.

Die Beschichtung ist in Anlehnung an die „Technischen Richtlinien für

Beschichtungen auf Fenster und Außentüren sowie andere maßhaltige

Außenbauteile aus Holz” und nach den Vorgaben der technischen

Merkblätter der Beschichtungsmittelhersteller auszuführen.

2 Grundiert ausgelieferte Fassaden müssen vor dem Einbau

zwischenbeschichtet werden.

Die Rahmenteile müssen an allen später nicht mehr zugänglichen

Flächen mindestens zwischenbeschichtet sein und eine

Trockenschichtdicke von ≥ 30 µm aufweisen.

Die Schichtdicke der fertigen Beschichtung muss den Angaben der

Lackhersteller entsprechen.

3 Die Anforderungen an ein Beschichtungssystem sind im Merkblatt

HO.03 „Anforderungen an Beschichtungssysteme von Holzfenstern

und –Haustüren“ beschrieben. Beinhaltet sind:

– Feuchteschutz nach DIN EN 927-4 und –5,

– Alterungsverhalten nach DIN EN 927-3 *),

– Verhalten beschädigter Oberflächen,

– Verhalten in künstlicher Bewitterung*),

– UV-Schutz und Transparenz*),

– Verblockung,

– Verträglichkeit mit Dichtprofilen und Dichtstoffen,

– Nasshaftung,

– Elastizität,

– Verfärbungen,

– Umweltverträglichkeit,

Das anzuwendende Beschichtungssystem muss diese Anforderungen

erfüllen. Die mit *) versehenen Punkte können bei Systemen relevant

sein, deren Holzoberflächen durch das Aluminium-System nicht

vollständig geschützt werden.

5.3 Aluminiumprofile

1 Das System muss in allen Details nach den Vorgaben des

Systemherstellers verarbeitet werden. Bei Abweichungen sind

entsprechende Nachweise zu erbringen.

2 Die Herstellung von mechanischen Eck-, Stoß- und

Winkelverbindungen hat nach den einschlägig gültigen Vorschriften zu

erfolgen. Die Verbindungen müssen eine ausreichende Festigkeit,

Steifigkeit sowie eine Dichtheit gegen Wind und Feuchtigkeit

aufweisen.

3 Die Ausführung von geschweißten Verbindungen ist nach VOB ATV

DIN 18360 „Metallbauarbeiten” vorzunehmen.

4 Die Aluminium- und Holzteile sind so miteinander zu verbinden, dass

durch materialspezifisch bedingte Längenänderung keine unzulässigen

Spannungen und Verformungen auftreten.

Die maximal auftretende Belastung aus der Windlast muss unter

Berücksichtigung der über das Verglasungssystem einwirkenden

Kräfte mit der erforderlichen Sicherheit aufgenommen werden.

Beschichtungsmittel

deckende Beschichtung

Dickschichtlasur

Dünnchichtlasur

Farbton

........... RAL-Farbton

........... Musterfarbton

Ausführung der Beschichtung

grundiert

zwischenbehandelt

endbehandelt




Architekt:

Auftraggeber:

5 Ein ausreichender Dampfdruckausgleich zwischen Aluminiumprofil und

Holzprofil und dem Außenklima muss eine unzulässige

Feuchteansammlung und somit eine unzulässige Erhöhung des

Holzfeuchtegehaltes verhindern.

5.4 Oberflächenschutz Aluminium

1 Schutzlacke und Klebefolien für vorübergehenden Oberflächenschutz

müssen mit angrenzenden Baustoffen verträglich sein. Es muss

sichergestellt sein, dass sich die Schutzbeschichtung restlos entfernen

lässt.

2 Für eloxierte Oberflächen gilt für die Vorbehandlung DIN 17611. Vorbehandlung

3 Die anodisch erzeugte Oxidschicht ist festhaftend mit dem Aluminium

verbunden und muss den technischen Lieferbedingungen gemäß

DIN 17611 entsprechen. Die Mindestschichtdicke der anodischen

Oxidation beträgt ≥ 20 µm für die Außenanwendung.

Mögliche Farbschwankungen müssen durch Farbmuster aus

Originalauftragsmaterial abgegrenzt werden. Die Anodisation hat nach

den Bestimmungen für das EURAS/EWAA-Gütezeichen zu erfolgen.

4 Die Qualität von Farbbeschichtungen entspricht den Vorgaben der

Güte- und Prüfbestimmungen der GSB

5.5 Falzdichtungen für Einsatzfenster

1 Durch umlaufend eingebaute Falzdichtungen zwischen Flügel und

Blendrahmen muss eine vollständig geschlossene Trennebene

zwischen Raum- und Außenklima sichergestellt werden.

Ein Wassereintritt über Fugen zwischen Aluminium- und Holzrahmen

muss verhindert werden. Die Dichtungsprofile müssen auswechselbar

sein sowie gegen Verschieben gesichert werden.

2 Zur Verbesserung der raumseitigen Dichtheit kann eine durchgängige

Flügelüberschlagsdichtung vorgesehen werden. Diese muss dann auch

im Bereich der Beschläge dicht schließen.

5.6 Beschläge für Einsatzfenster

1 Die Beschläge müssen die Anforderungen der V DIN EN 13126

erfüllen und den zu erwartenden Belastungen angepasst sein; die

verwendeten Werkstoffe müssen gegen Korrosion geschützt sein.

Eine dauerhafte und sichere Befestigung von Beschlag- und

Verbindungsteilen muss gewährleistet sein, ebenso die Möglichkeit zur

Wartung und im Bedarfsfall zum Austausch der Beschläge.

Der Einbau hat nach den vorgegebenen Anwendungsbereichen den

Richtlinien der Beschlaghersteller zu entsprechen.

E0

E1

E2

E4

E6

blanke Oberfläche

farblose Anodisation

elektrolytisches Einfärbeverfahren

chemische Einfärbung

Farbanodisation

Farbbeschichtung

Pulverbeschichtung

Nasslackbeschichtung

Farbton

.......................... RAL-Farbton

......................... Musterfarbton

innere

Flügelüberschlagsdichtung

erforderlich

innere

Flügelüberschlagsdichtung





Architekt:

Auftraggeber:

2 Das Ecklager muss den Flügel bei jeder Bedienungsstellung sicher

führen. Diese Führung muss auch erhalten bleiben, wenn der

Drehkippflügel durch eine Windböe plötzlich aufgestoßen wird.

Die Ausstellschere muss sicher verhindern, dass der Fensterflügel bei

einer Fehlbedienung absackt (z. B. Verwendung einer

Dreipunktschere), andernfalls sind besondere Schutzmaßnahmen zu

treffen.

3 Zusatzeinrichtungen bei den Beschlagteilen können erforderlich sein

(z. B. Flügelheber, Fehlbedienungssperre, ...).

4 Die Bedienung der Fensterflügel muss leicht und unfallsicher möglich

sein.

Die Bedienungshöhe des Griffteiles ist entsprechend festzulegen und

soll innerhalb eines Raumes (soweit sinnvoll) einheitlich ausgeführt

werden.

5 Der Fensterflügel muss im eingebauten Zustand mindestens um 90°

geöffnet werden können (sofern die geometrischen Verhältnisse es

zulassen, z. B. an Gebäudeecken). Bei Situationen, bei denen eine

unkontrollierte Öffnung zur Beschädigung weiterer Einrichtungen von

Fenstern oder anderer Bauteile führt, sind an den betroffenen Flügeln

Öffnungsbegrenzer mit Dämpfungsfunktion erforderlich. Eine

Möglichkeit zur Reinigung der Außenflächen muss trotzdem gegeben

sein.

6 Bei der Ausführung von im Flügelfalz liegenden Beschlägen bestehen

verschiedene Möglichkeiten.

7 Bei Kippflügeln sollen als zusätzliche Sicherung Scheren eingebaut

werden, um evtl. Schäden infolge unsachgemäßer Einhängung der

Öffnungsscheren zu verhindern.

8 Der Standflügel von Stulpfenstern muss durch die Beschlagteile

umlaufend im Blendrahmen fixiert sein.

Zusatzeinrichtungen für Beschläge

....................................................

....................................................

Bedienungshöhe:

von..............bis..............mm

Bedienkräfte

Klasse 1

Klasse 2

Öffnungsbegrenzer an ausgewiesenen

Flügeln erforderlich

Drehkippbeschlag

bandseitig sichtbar

bandseitig verdeckt

bandseitig verdeckt im

Flügelüberschlag

9 Die Fenstergriffe müssen wie folgt ausgeführt sein Ausführung Fenstergriffe

5.7 Verglasung

1 Die Glasdicken sind unter Berücksichtigung der unter Abschnitt 2.2

angegebenen Belastungen zu ermitteln. Falls zusätzliche Belastungen

anzusetzen sind oder der Einbau von Sondergläsern geplant ist, ist in

den einzelnen Positionen darauf hinzuweisen. Bei anfallenden

Verglasungsarbeiten kommt die TRLV, sowie die TRAV zur

Anwendung.

..........................................................

..........................................................

..........................................................




Architekt:

Auftraggeber:

2 Es sind die Richtlinien und Vorschriften der Glashersteller bei der

Dimensionierung und Verarbeitung zu beachten. Die Verglasung ist

sach- und fachgerecht nach VOB ATV DIN 18361 -Verglasungsarbeiten-

und den Informationsschriften des Institutes des

Glaserhandwerkes für Verglasungstechnik und Fensterbau, Hadamar,

durchzuführen.

Bei der Abdichtung von Isolierglasscheiben ist darauf zu achten, dass

bestimmte Anforderungen, die an den Glasfalz bezüglich der

Abmessung gestellt werden, einzuhalten sind (DIN 18545).

Bei der Verglasung von Mehrscheibenisolierglas sind in allen Fällen

die Vorschriften der Isolierglashersteller zu beachten.

3 Bei der Verglasung mit Dichtprofilen ist nach den Richtlinien des

Glaserhandwerks der Glasfalz zu belüften. Bohrungsöffnungen,

Kerbstellungen bei Eckverbindungen, Gehrungen, Stöße und

Kreuzungspunkte müssen wasserdicht hergestellt werden.

5.8 Nichttransparente Ausfachungen

1 Nichttransparente Ausfachungen (Paneele) müssen auf die

beschriebenen Beanspruchungen abgestimmt sein. Die Funktion und

die technischen Eigenschaften der Fassade dürfen durch die

technische Ausführung des Paneels nicht beeinträchtigt werden.

6 Anschluss zum Baukörper

6.1 Allgemeines

1 Die bauphysikalischen Einwirkungen durch das Raumklima und das

Außenklima sind zu berücksichtigen. Die Anschlüsse zum Baukörper

müssen den Anforderungen aus Wärme-, Schall- und Feuchteschutz

gerecht werden. Die Anforderungen an die Anschlussfugenausbildung

sind in DIN 4108-7, DIN 4109 sowie VOB ATV DIN 18355 enthalten.

Für nähere Informationen wird der „Leitfaden zur Montage“ der RAL-

Gütegemeinschaften Fenster und Haustüren, Frankfurt a. M.

empfohlen. Für die Anforderungen in Bezug auf den Wärmeschutz und

Feuchteschutz mit der Vermeidung von Schimmelpilzen wird auf das

VFF-Merkblatt ES.03, Wärmetechnische Anforderungen an

Baukörperanschlüsse für Fenster verwiesen. Hier sind

Anschlussbeispiele mit der Angabe des Temperaturfaktors f Rsi und

dem längenbezogenen Wärmedurchgangskoeffizienten Ψ enthalten.

2 Die Anschlussfugen müssen

– raumseitig ausreichend luftdicht und

– im Zwischenraum mit Dämmstoff verfüllt sein sowie

– außen das unkontrollierte Eindringen von Schlagregen verhindern.

Die Konstruktionen sind so zu gestalten, dass ein Feuchteausgleich

nach außen ermöglicht wird. Ein Feuchteausgleich kann sichergestellt

werden, wenn raumseitig Dichtmaterialien mit höherem

Diffusionswiderstand verwendet werden als außenseitig und/oder auf

der Außenseite witterungsgeschützte Öffnungen eingeplant werden.

3 Äußere Einflüsse wie Bauwerksbewegungen dürfen die Abdichtungen

in ihrer Funktion nicht beeinträchtigen. Bei Bauwerksöffnungen mit

größeren Spannweiten, auskragenden Bauteilen usw., sind folgende

Bauwerksbewegungen im Bereich der Anschlüsse zu erwarten.

keine Paneele vorgesehen

Paneele vorgesehen, Ausführung:

................................................

................................................

................................................

Deckendurchbiegung

................... mm

Stützweiten

................... m




Architekt:

Auftraggeber:

6.2 Dichtsysteme

1 Das Dichtsystem muss mit den angrenzenden Oberflächen unter

Beachtung deren Beanspruchbarkeit nach DIN 52452 verträglich sein.

Die Vorschriften der Dichtsystem-Hersteller müssen eingehalten

werden.

Treffen sich unterschiedliche Dichtsysteme, ist deren Verträglichkeit

untereinander sicherzustellen.

2 Bei der Abdichtung mit spritzbarem Dichtstoff gelten DIN 18540 und

DIN 18545.

Eine Zweiflankenhaftung ist durch Verwendung nichtsaugender

Hinterfüllmaterialien sicherzustellen. Die zulässige Gesamtverformung

des Dichtstoffes und eine ausreichende Dimensionierung der Fuge ist

zu beachten. Die Reinigung der Haftflächen und der Einsatz von

Haftvermittler (Primer) zum Untergrund sind nach Angaben des

Dichtstoffherstellers vorzunehmen.

Für nähere Informationen wird das IVD-Merkblatt Nr. 9 „Dichtstoffe in

der Anschlussfuge für Fenster und Außentüren; Grundlagen für

Planung und Ausführung“ des Industrieverbands Dichtstoffe e.V. (IVD)

empfohlen.

3 Bei der Abdichtung mit imprägnierten Dichtbändern aus

Schaumkunststoff sind die Herstellerangaben zu beachten. Die

Fugenflanken müssen ausreichend eben und parallel sein. Bei Bedarf

sind diese nachzuarbeiten.

Es dürfen nur nach DIN 18542 geprüfte und klassifizierte Systeme

eingesetzt werden. Dichtbänder der Beanspruchungsgruppe 1 (BG1)

werden für Außenanwendungen mit Bewitterung vorgesehen, während

Dichtbänder gemäß BG2 zur Abdichtung auf der Raumseite verwendet

werden können.

4 Bei der Abdichtung mit Bauabdichtungsfolien müssen vom

Folienhersteller für den Einsatzzweck ausgewiesene Folien und

Klebstoffe verwendet werden. Für die Verklebung der Folien müssen

die Herstellervorgaben berücksichtigt werden. Die Haftflächen bzw.

Fugenflanken müssen sauber und frei von Fremdstoffen sein. Bei

Bedarf sind diese nachzuglätten.

Für die mechanische Befestigung gilt DIN 18195, sofern vom

Folienhersteller keine anderen Festlegungen getroffen wurden.

Die Folien müssen mit einem ausreichenden Übermaß zur

Bewegungsaufnahme verlegt werden.

Für die Abdichtung mit Butyldichtbändern gelten die obengenannten

Ausführungen sinngemäß.

6.3 Fugendämmung

1 Die bestehenden Hohlräume in den Anschlussfugen sind mit einem

Dämmstoff zu verfüllen. Ein Zusammentreffen von PU-Schaum mit

Dichtstoffen ist auszuschließen.

Angrenzende Oberflächen – Art

und Qualität

raumseitig

....................................................

außenseitig

....................................................

Vorgesehene Dichtsysteme

Elastischer Dichtstoff

imprägnierte Dichtbänder aus

Schaumkunststoff

Bauabdichtungsfolien

Butyldichtbänder

Fugendämmung

PU-Ortschaum

Mineralwolle

Schaumstoffbänder

andere Stoffe:

................................................

................................................

................................................




Architekt:

Auftraggeber:

6.4 Schwellenanschlüsse

1 Schwellenanschlüsse müssen dauerhaft gegen Wasser und

aufsteigende Feuchte abgedichtet sein. Sie sind so auszubilden, dass

Wasser jederzeit von der Konstruktion nach außen abgeleitet werden

kann. Die Begehbarkeit der umgebenden Bauteile muss gewährleistet

sein.

2 DIN 18195-9:

Abdichtungen gegen nichtdrückendes Wasser sind mindestens

150 mm über die Oberfläche eines über der Abdichtung liegenden

Belages hochzuziehen (wasserführende Schicht).

Richtlinien für die Planung und Ausführung von Dächern mit

Abdichtungen(Flachdachrichtlinien):

Befinden sich im unmittelbaren Türbereich Terrassenabläufe oder

andere Entwässerungsmöglichkeiten, sollte die Anschlusshöhe

mindestens 50 mm (oberes Ende der Abdichtung oder vom

Anschlussblech unter der Hebeschiene) über Oberfläche Belag

betragen.

3 DIN 18024-2 Barrierefreies Bauen – Teil 2: Öffentlich zugängige

Gebäude und Arbeitsstätten; Planungsgrundlagen sowie DIN 18025-1

Barrierefreie Wohnungen – Teil 1: Wohnungen für Rollstuhlbenutzer;

Planungsgrundlagen:

Untere Türanschläge und -schwellen sind grundsätzlich zu vermeiden.

Soweit sie technisch unbedingt erforderlich sind, dürfen sie nicht höher

als 20 mm sein.

Davon abweichendeSchwellenhöhen:

Von den vorgenannten Ausführungen kann abgewichen werden. Die

Auswahl der Schwellenhöhe kann unter Berücksichtigung der

Witterungsbelastung der Einbaulage, der Entwässerungsmöglichkeiten,

vom baulichen Wetterschutz (Vordächer ...) usw. vorgenommen

werden.

6.5 Lastabtragung und Befestigung

1 Die auf die Fassade einwirkenden Kräfte müssen sicher in den

Baukörper übertragen werden. Die Kräfte wirken in und senkrecht zur

Fassadenebene. Für die Lastannahmen werden die in Abschnitt 2.2

angegebenen Regelwerke zugrunde gelegt.

2 Über Klötze oder andere feste Bauteile müssen die Kräfte in

Fensterebene, vornehmlich aus der Eigenlast der Fassade, sicher in

den Baukörper abgeleitet werden. Deren Anordnung ist auf die

jeweilige Öffnungsart der Fassade abzustimmen. Die lastabtragenden

Bauteile müssen so angeordnet werden, dass Längenänderungen der

Profile oder Bewegungen aus dem Baukörper nicht zu Einspannungen

des Rahmen führen. Werden justierbare Elemente zur Lastabtragung

vorgesehen, so ist deren Gebrauchstauglichkeit für diesen

Einsatzzweck nachzuweisen.

3 Über das Befestigungsmittel müssen Kräfte in und senkrecht zur

Fassadenebene in den Baukörper abgeleitet werden. Die

Bewegungen, sowohl aus der Längenänderung der Fassade als auch

aus den zu erwartenden Formänderungen am Baukörper, müssen

ungehindert aufgenommen werden können. Die Befestigungsstellen

müssen auf die Lage der Tragglieder der Fassade abgestimmt werden.

Die Herstellerangaben sind zu beachten.

Höhe der Schwelle

150 mm (DIN 18195-9)

50 mm (DIN 18195-9)

20 mm (DIN 18024-2 bzw.

DIN 18025-1

Abweichende Schwellenhöhe

von ............. mm

Tragelemente

Klötze

Winkelkonstruktionen

Justierbare Elemente

sonstiges:

................................................

Befestigungsmittel

Rahmendübel

Laschen mit Dübel

Winkel mit Dübel

sonstiges:

................................................




Architekt:

Auftraggeber:

4 Die vom Befestigungsmittelhersteller vorgegebenen Randabstände

und Einbautiefen sind einzuhalten.

5 Es sind zugelassene Befestigungsmittel zu verwenden, die ggf. einen

statischen Nachweis der Befestigung ermöglichen. Insbesondere die

Dübel benötigen eine allg. bauaufs. Zulassung.

6.6 Äußere Fensterbänke und Sockelbleche

1 Die Fensterbänke und Sockelbleche müssen die Wasserabführung der

Fassade sicherstellen. Die Anbindung der Fensterbank und der

Übergang zu den Leibungen muss dicht ausgeführt sein. Die

Entwässerung der Fassade muss definiert nach außen erfolgen.

Fensterbanksysteme aus Metall müssen an den seitlichen Enden dicht

sein. Werden undichte Fensterbanksysteme eingesetzt, ist durch

Folien unter der Fensterbank die kontrollierte Wasserabführung

sicherzustellen.

Unter der Fensterbank ist im Bereich des Rahmens ein

Wärmedämmstoff vorzusehen.

2 Bei Metallfensterbänken sind bei Ausladungen von mehr als 15 cm

zusätzliche Befestigungen zum Schutz vor Abheben nötig.

3 Zur Minderung von Trommelgeräuschen sind geeignete Entdröhnungsmaßnahmen

auf der Unterseite von Fensterbänken und sonstigen

Blechverkleidungen erforderlich. VOB ATV DIN 18360 ist zu beachten.

7 Montage

1 Bei der Montage am Bau sind angrenzende Bauteile vor Beschädigung

und Verschmutzung zu schützen. Ausbesserungs- oder Ersatzkosten

gehen zu Lasten des Schädigers. Während der Bauzeit sind zum

vorübergehenden Schutz der eigenen Leistungen geeignete

Schutzmaßnahmen einzuleiten.

2 An den Beschlägen der beweglichen Rahmen muss nach Beendigung

der Arbeiten eine Feinjustierung vorgenommen werden. Dabei müssen

noch Möglichkeiten zum Nachjustieren bleiben.

3 Der Auftragnehmer muss die Elemente von Verschmutzungen, die von

ihm während der Herstellung oder Montage verursacht wurde,

reinigen.

Alle von den Arbeiten des Auftragnehmers herrührenden

Verunreinigungen und Rückstände auf der Baustelle müssen vom

Auftragnehmer beseitigt werden.

Die beweglichen Beschlagteile müssen gemäß den Vorgaben der

Beschlaghersteller geölt bzw. gefettet sein.

4 Außengerüste werden bauseitig gestellt. Innengerüste bis zur

Arbeitsbühnen-Höhe werden nicht vergütet, sondern müssen in die

Einzelpreise der Fenster- und Fassadenpositionen mit einkalkuliert

werden.

Metallfensterbanksystem mit

Endstücken

Gekantete und geschweißte

Metallfensterbank

Sockelblech

andere Ausführung

Gefälle (>5°): ...................... °

Überstand (>20 mm): ...... mm

ohne Entdröhnung

mit Entdröhnung




Architekt:

Auftraggeber:

2: Geltende Normen und Richtlinien

[1] DIN 1050

Stahl im Hochbau

Berlin: Beuth Verlag GmbH

[2] DIN 1052

Holzbauwerke


[3] DIN 1055-3 : 1971-06

Lastannahmen für Bauten – Teil 3: Lastannahmen für Bauten,

Verkehrslasten


[4] EN 572

Fensterglas


[5] DIN 1055-4 : 1986-08

Lastannahmen für Bauten – Teil 4: Verkehrslasten, Windlasten nicht

schwingungsanfälligen Bauwerken.


[6] DIN 1725

Aluminiumlegierungen


[7] DIN 1745 : 1968-12 (zurückgezogen)

Bleche und Bänder aus Aluminium (Reinstaluminium, Reinaluminium

und Aluminium-Knetlegierungen); Normalqualität; Technische

Lieferbedingungen


[8] DIN 1748 Blatt 1 bis 4 : 1968-12 (zurückgezogen)

Strangpressprofile aus Aluminium (Reinstaluminium, Reinaluminium

und Aluminium-Knetlegierungen)


[9] DIN 4100

geschweißte Stahlbauten


[10] DIN 4102

Brandverhalten von Baustoffen und Bauteilen


[11] Beiblatt 2 zur DIN 4108 : 2004-01

„Wärmeschutz und Energie-Einsparung in Gebäuden – Wärmebrücken

– Planungs- und Ausführungsbeispiele“


[12] DIN 4108-2 : 2003-07

Wärmeschutz und Energie-Einsparung in Gebäuden; Teil 2:

Mindestanforderungen an den Wärmeschutz.


[13] DIN 4108-3 : 2001-07

Wärmeschutz und Energie-Einsparung in Gebäuden - Teil 3:

Klimabedingter Feuchteschutz; Anforderungen, Berechnungsverfahren

und Hinweise für Planung und Ausführung


[14] DIN V 4108-4: 2004-0

Wärmeschutz und Energie-Einsparung in Gebäuden – Teil 4: Wärmeund

feuchteschutztechnische Kennwerte.


[15] DIN 4108-5 : 1981-08

Wärmeschutz im Hochbau – Teil 5: Berechnungsverfahren


[16] DIN 4108-7 : 2001-08

Wärmeschutz und Energie-Einsparung in Gebäuden - Teil 7:

Luftdichtheit von Gebäuden, Anforderungen, Planungs- und

Ausführungsempfehlungen sowie –beispiele


[17] DIN 4109 : 1989-11

Schallschutz im Hochbau; Anforderungen und Nachweise.


[18] DIN 4113

geschweißte Stahlbauten


[19] DIN 4114

Stahlbau Stabilitätsfälle


[20] DIN 4115

Stahlleichtbau im Hochbau


[21] DIN 4701

Regeln für die Brechnung des Wärmebedarfes von Gebäuden


[22] DIN 7863 : 1983-04

Nichtzellige Elastomer-Dichtprofile im Fenster- und Fassadenbau;

Technische Lieferbedingungen


[23] DIN 12152-12155

Vorhangfassaden Anforderungen, Klassifizierung, Prüfung


[24] DIN 16935

elastische Folien / Butylkautschuk


[25] DIN 17611 : 2000-12

Anodisch oxidierte Erzeugnisse aus Aluminium und Aluminium-

Knetlegierungen - Technische Lieferbedingungen


[26] DIN 17615

Präzisionsprofile aus Legierungen des Typs AlMgSi 0,5-Teil 1 und 3


[27] DIN 18024-2 : 1996-11

Barrierefreies Bauen – Teil 2:Öffentlich zugängige Gebäude und

Arbeitsstätten; Planungsgrundlagen.


[28] DIN 18025-1 : 1992-12

Barrierefreie Wohnungen – Teil 1: Wohnungen für Rollstuhlbenutzer;

Planungsgrundlagen.


[29] DIN 18055 : 1981-10 (zurückgezogen)

Fenster; Fugendurchlässigkeit, Schlagregendichtheit und mechanische

Beanspruchung; Anforderungen und Prüfung.


[30] DIN 18056

Fensterwände Bemessung und Ausführung


[31] DIN 18195-9 : 2004-03

Bauwerksabdichtungen – Teil 9: Durchdringungen; Übergänge;

Abschlüsse.


[32] DIN 18355 : 2002-12

Tischlerarbeiten; VOB Teil C.





Architekt:

Auftraggeber:

[33] DIN 18360 : 2002-12

Metallbauarbeiten; VOB Teil C.


[34] DIN 18361 : 2002-12

Verglasungsarbeiten; VOB Teil C.


[35] DIN 18540 : 1995-02

Abdichten von Außenwandfugen im Hochbau mit Fugendichtstoffen


[36] DIN 18542 : 1999-01

Abdichten von Außenwandfugen mit imprägnierten Dichtungsbändern

aus Schaumkunststoff; Imprägnierte Dichtungsbänder; Anforderungen

und Prüfung.


[37] DIN 18545-1 : 1992-02

Abdichten von Verglasungen mit Dichtstoffen – Teil 1:

Anforderungen an Glasfalze.


[38] DIN 52452-4 : 1992-09

Prüfung von Dichtstoffen für das Bauwesen; Verträglichkeit der

Dichtstoffe – Teil 4: Verträglichkeit mit Beschichtungssystemen.


[39] DIN 52619-3 : 1985-02

Wärmeschutztechnische Prüfungen; Bestimmung des

Wärmedurchlasswiderstandes und Wärmedurchgangskoeffizienten

von Fenstern; Messung am Rahmen

[40] DIN 68364 : 1979-11

Kennwerte von Holzarten; Festigkeit, Elastizität, Resistenz


[41] DIN 68121 : 1990-06

Holzprofile für Fenster und Fenstertüren – Teil 1 und Teil 2.


[42] DIN 68800-1 : 1974-05

Holzschutz im Hochbau – Blatt 1: Allgemeines.


[43] DIN 68800-3 : 1990-04

Holzschutz – Teil 3: Vorbeugender chemischer Holzschutz


[44] DIN EN 204 : 1991-10

Beurteilung von Klebstoffen für nichttragende Bauteile zur

Verbindung von Holz und Holzwerkstoffen.


[45] DIN EN 350-1 : 1994-10

Dauerhaftigkeit von Holz und Holzprodukten – Natürliche

Dauerhaftigkeit von Vollholz – Teil 1: Grundsätze für die Prüfung und

Klassifikation der natürlichen Dauerhaftigkeit von Holz


[46] DIN EN 356 : 2000-02

Glas im Bauwesen – Sicherheitssonderverglasung; Prüfverfahren und

Klasseneinteilung des Widerstandes gegen manuellen Angriff.


[47] DIN EN 386

Brettschichtholz Leistungs- und Mindestanforderungen an die

Herstellung

Berlin:

Beuth Verlag GmbH

[48] DIN EN 410 : 1998-12

Glas im Bauwesen; Bestimmung der lichttechnischen und

strahlungsphysikalischen Kenngrößen von Verglasungen.


[49] DIN EN 572

Glas im Bauwesen


[50] DIN EN 573-3 : 1994-12

Aluminium und Aluminiumlegierungen - Chemische

Zusammensetzung und Form von Halbzeug - Teil 3: Chemische

Zusammensetzung


[51] DIN EN 927-3 : 1998-04

Lacke und Anstrichstoffe für Holz im Außenbereich – Teil 3:

Natürliche Bewitterung


[52] DIN EN 927-4 : 1998-04


Beurteilung der Wasserdampfdurchlässigkeit


[53] DIN EN 927-5 : 1998-04


Beurteilung der Wasserdurchlässigkeit


[54] DIN EN 942 : 1996-06

Holz in Tischlerarbeiten – Allgemeine Sortierung nach der

Holzqualität


[55] DIN EN ISO 14713 : 1999-05

Schutz von Eisen- und Stahlkonstruktionen vor Korrosion - Zink- und

Aluminiumüberzüge - Leitfäden (ISO 14713:1999);


[56] DIN V ENV 1627 : 1999-04

Fenster, Türen, Abschlüsse – Einbruchhemmung – Anforderungen und

Klassifizierung.


[57] DIN EN ISO 10211-2 : 1996-01

Wärmebrücken im Hochbau; Wärmeströme und

Oberflächentemperaturen – Teil 2: Berechnungsverfahren für

linienförmige Wärmebrücken.


[58] prEN 13126-1 : 1998-04

Baubeschläge; Beschläge für Fenster und Fenstertüren –

Anforderungen und Prüfverfahren – Teil 1: Gemeinsame

Anforderungen an alle Arten von Beschlägen


[59] prEN 14351 : 2002-02

Fenster und Außentüren - Produktnorm; Deutsche Fassung prEN


[60] Bauregelliste A, Bauregelliste B und Liste C.

Ausgabe 99/1.

Mitteilungen Deutsches Institut für Bautechnik 30 (1999) Sonderheft

Nr. 20

[61] WATT ‘91

Wood Adhesives Temperature Test.

Richtlinie „Prüfmethoden für Holzklebstoffe für nichttragende

Bauteile; Bestimmung der Klebfestigkeit von Längsklebungen im

Zugversuch in der Wärme“.

Hrsg.: Institut für Fenstertechnik e.V., Rosenheim 1991

[62] Technische Regeln für die Verwendung von linienförmig

gelagerten Verglasungen (einschließlich Erläuterungen) Fassung 9/98;

Hrsg.: FK Bautechnik

Berlin: Deutsches Institut für Bautechnik

[63] ift forum 1/99

Linienförmig gelagerte Verglasungen; Technische Regeln –

Anwendung – Vorbemessung.

Rosenheim: Institut für Fenstertechnik e.V.




Architekt:

Auftraggeber:

[64] Richtlinie „Technische Regeln für die Verwendung

absturzsichernder Verglasungen (TRAV)“ – 2003-01

Berlin: Deutsches Institut für Bautechnik

[65] Verordnung über einen energiesparenden Wärmeschutz und

energiesparende Anlagentechnik bei Gebäuden

(Energieeinsparverordnung – EnEV) 2002

Bundesministerium für Verkehr, Bau- und Wohnungswesen

[66] VFF-Merkblatt ES.03 :2001-12

Wärmetechnische Anforderungen an Baukörperanschlüsse für Fenster

Hrsg.: Verband der Fenster- und Fassadenhersteller e.V.;

Gütegemeinschaft Holzfenster und Haustüren e.V.

Frankfurt: VFF Verlag

[67] VFF-Merkblatt HO.03 : 1999-03

Anforderungen an Beschichtungssysteme vom Holzfenstern und -

Haustüren




[68] VFF-Merkblatt HO.06 : 2004-07

Holzarten für den Fensterbau; Anforderungen, Holzartentabelle




[69] VFF-Merkblattreihe HO.07 : 2000-03

Holzartenspezifische Einkaufsempfehlungen




[70] Richtlinie „Massive, keilgezinkte und lamellierte Profile für

Holzfenster“ des ift, HFA EMPA und SH-Biel

[71] ift-Richtlinie : 1986-07

„Verträglichkeit von Dichtprofilen mit Anstrichen auf Holz”

[72] IVD-Merkblatt Nr. 9

Dichtstoffe in der Anschlußfuge für Fenster und Außentüren;

Grundlagen für Planung und Ausführung.

Hrsg.: Industrieverband Dichtstoffe e.V. (IVD), Düsseldorf.

Düsseldorf: HS Public Relations Verlag und Werbung GmbH 1997-02

und 2003-11

[73] IVD-Merkblatt Nr. 10

Glasabdichtung am Holzfenster mit Dichtstoffen.

Hrsg.: Industrieverband Dichtstoffe e.V. (IVD), Düsseldorf.

Düsseldorf: HS Public Relations Verlag und Werbung GmbH 2000

[74] ift-Tabelle

Anstrichgruppen für Fenster und Außentüren 05.83.

Rosenheim: Institut für Fenstertechnik e.V., Rosenheim 1983

[75] BSF-Merkblatt Nr. 18

Technischen Richtlinien für Beschichtungen auf Fenster und

Außentüren sowie andere maßhaltige Außenbauteile

aus Holz (11.96).

Bundesausschuss für Farbe und Sachwertschutz, Frankfurt a. M.

[76] ift Richtlinie 06.92

Richtlinie für Aluminium-Holzfenster 06.92.

Rosenheim: Institut für Fenstertechnik e.V., Rosenheim

[77] EURAS/EWAA-Gütezeichen

[78] Tabelle „Beanspruchungsgruppen zur Verglasung von Fenstern“.

Hrsg.: Institut für Fenstertechnik e.V., Rosenheim 1983

[79] RAL-GZ 424/2 : 20001-01

Holz-Aluminiumfenster – Fertigung + Montage – Gütesicherung


[80] Leitfaden zur Montage.

Der Einbau von Fenstern, Fassaden und Haustüren mit

Qualitätskontrolle durch das RAL-Gütezeichen.

Ausarbeitung: ift Rosenheim.

Hrsg.: RAL-Gütegemeinschaften Fenster und Haustüren, Frankfurt a.

M.

[81] Richtlinien für die Planung und Ausführung von Dächern mit

Abdichtungen – Flachdachrichtlinien.

Hrsg.: Zentralverband des Deutschen Dachdeckerhandwerks,

Hauptverband der Deutschen Bauindustrie e.V.

Ausgabe Mai 1991 mit Änderungen Mai 1992

Köln: Verlagsgesellschaft Rudolf Müller GmbH

[82] ift Richtlinie 03.89

Prüfung von Verglasungen mit vorgefertigten Dichtprofilen.

Rosenheim: Institut für Fenstertechnik e.V.

[83] RAL-RG 631 : 1999-03

Stückbeschichtung von Bauteilen aus Aluminium – Gütesicherung

Bonn: RAL Deutsches Institut für Gütesicherung und Kennzeichnung

e.V.

[84] Technische Richtlinie des Glaserhandwerks Nr. 17

Verglasen mit Isolierglas.

Düsseldorf: Verlagsanstalt Handwerk GmbH

Bezugsquellen für Regelwerke und Richtlinien:

Beuth Verlag GmbH

Burggrafenstraße 6

10787 Berlin

www.beuth.de

Verlagsanstalt Handwerk

Auf’m Tetelberg 7

40221 Düsseldorf

www.glaserhandwerk.de

Industrieverband Dichtstoffe e.V.

Emmastraße 24

40227 Düsseldorf

www.abdichten.de

Bundesministerium für Verkehr, Bau- und Wohnungswesen

Invalidenstaße 44

10115 Berlin

Institut für Fenstertechnik e.V.

ift Rosenheim

Theodor-Gietl-Straße 7-9

83026 Rosenheim

www.ift-rosenheim.de




Architekt:

Auftraggeber:

3. Beschreibung Fassadensystem

Die Aluminiumprofile sind aus EN AW-6060 T66 in Eloxalqualität anzubieten.

Die Ausführung muss nach den einschlägigen Normen und Richtlinien, den anerkannten Regeln der

Technik und den Angaben des Systemgebers erfolgen.

Folgende Grundanforderungen muss das angebotene System nachweisbar erfüllen:

Anforderungen Norm Mindestanforderung

Luftdichtheit EN 12152 AE

Schlagregendichtheit EN 12154 RE 1200

Wärmedämmung Uf (mit 32 mm Glas) DIN EN 10077 1,2 W/m²K

Eignung als absturzsichernde Verglasung TRAV 01/2003 Belastbarkeit 10 kN/m

Sichere Glashalterung des Systems baurechtl. Vorgabe in BRD Zulassung vorhanden

Sichere Pfosten-Riegelverbindung baurechtl. Vorgabe in BRD Zulassung vorhanden

Tragfähigkeit Glasauflager baurechtl. Vorgabe in BRD Statischer Nachweis

Brandschutzeignung (bei Bedarf) DIN 4102-13 Prüfnachweis

Folgende Ansichtsbreite der Konstruktion ist vorgesehen:

Ansichtsbreite 50 mm, Holzbreite 50 mm

Ansichtsbreite 50 mm, Holzbreite 58-60 mm



Ansichtsbreite 80 mm, Holzbreite 80 mm

Konstruktionsaufbau:

Basisprofil

Zur Übertragung der Gewichts-Last aus der Verglasung und der Windlast wird ein Basisprofil aus

Aluminium zwingend vorgeschrieben. Die Verschraubung muss mit Edelstahlschrauben im Abstand von

150 mm erfolgen. Die Verschraubung muss die anfallenden Lasten aus Wind und Eigengewicht durch

eine statische Berechnung nachweisbar auf die Holz-Konstruktion übertragen. Das Basisprofil muss

über einen Schraubkanal zur Aufnahme der Befestigungsschrauben sowie einen Hinterlüftungskanal mit

einem Querschnitt von 4 x 7 mm verfügen.

Dichtungen

Um die erforderliche innere feuchte- und dampfdichte Ebene herzustellen, wird eine APTK-Dichtung

gefordert, die einteilig die komplette Ansichtsbreite überdeckt. Die Verbindung der Dichtung am T-Stoß

muss durch eine Überlappung der Dichtungen erfolgen. An diesem Stoß muss mit System-Dichtstoff

und bei Bedarf mit einem passenden Dichtstück die vollständige Dichtheit des Stoßes hergestellt

werden. Bei weiteren Unterteilungen von Fassadenfeldern müssen weitere überlappende T-Stöße

ausführbar sein. Das System muss daher mindestens 4 Dichtungsebenen mit überlappenden T-Stößen

ermöglichen, um auch komplizierte Fassaden-Aufteilungen ohne Einbuße an Dichtheit ausführen zu

können. Bei Einbau von selbstreinigenden Gläsern ist auf den Einsatz von silikonisierten Dichtungen zu

verzichten. Es sind dann trockene bzw. Gleitpolymer-beschichtete Dichtungen einzusetzen.

Falzbelüftung und Entwässerung

Das System wird in der Regel in der Bauart „Mehrfeld-Belüftung“ ausgeführt. Bei Bedarf (falls untere

Pfosten-Enden geschlossen werden sollen) muss jedoch auch eine Belüftung und Entwässerung über

Öffnungen in der unterseitigen Riegeldichtung möglich sein (= Riegelentwässerung).

Isolator

Das System muss optional mit einem Isolator ausführbar sein Der Isolator muss aus Material mit einem

Wärmeleitwert von 0,035 W/mk bestehen. Zur Ausführung der kontrollierten feldweisen Entwässerung

trennt der Isolator die einzelnen Felder zwischen Basis- und Grund-Profil.

Glasauflage

Das Isolierglas-Gewicht wird derart über das Basisprofil in die Holz-Konstruktion geleitet, dass die

innere Scheibe direkt auf dem Schraubkanal des Profils auflastet. Die äußere(n) Scheibe(n) muss über

stabile Metall-Glasauflagen abgefangen werden.

Grund- und Abdeck-Profile

Die Grund-Profile (=Pressleisten) müssen im Schraubkanal des Basisprofils verankert werden. Eine

direkte Verschraubung in die Holzkonstruktion ist nicht zulässig. Es sind Edelstahl-Schrauben ∅ 5,5 mm

mit Dichtring zu verwenden. Die Abdeck-Profile müssen bei Bedarf mit einer Schräge von 15°

ausführbar sein, damit das Flächenwasser sicher über die Riegel abgeleitet wird. Die Bauhöhen der

Pfosten und Riegel müssen an den T-Stößen jeweils in der Höhe um ca. 4 mm abgestuft werden.

Anzubietendes Verglasungs-System: Gutmann Lara GF oder gleichwertig

Angebotenes Verglasungs-System: ...................................................




Architekt:

Auftraggeber:

4. Beschreibung Holz-Alu-Einsatz Fenster „integrierter Flügel“

Allgemein

Die Konstruktion muss einen Wärmedämmwert des Rahmens Uf nach DIN EN ISO 10077-2 kleiner 1,8

W/m²K durch Prüfung oder Berechnung nachweisen.

Das Holz-Alu-Verbund-System muss die Erfüllung folgender Anforderungen durch ein Prüfzeugnis

belegen: System-Prüfung gemäß den Güte- und Prüfbestimmungen nach RAL-RG 424/2 und Nachweis

der Schlagregendichtigkeit nach DIN EN 12208, Klasse 9a und Fugendurchlässigkeit nach DIN EN

12207, Klasse 4.

Die Aluminium-Profile sind aus AlMgSi 0.5, F22 in Eloxalqualität und gemäß DIN 17 615 anzubieten.

Die Ausführung muss nach den einschlägigen Normen und Richtlinien , den anerkannten Regeln der

Technik und den Angaben des Systemgebers erfolgen.

Konstruktionsaufbau

Holzkonstruktion

Die Holzkonstruktion ist gemäß den Anforderungen der DIN 68121

auszuführen. Die Flügel sind mit angefräster Glasleiste,

Festverglasungen mit loser Glasleiste vorzusehen. Die Holz-Flügel und

–Rahmen sind aus Stabilitätsgründen mindestens 68 mm stark.

Einnutungen in die Holzprofile zur Aufnahme der Aluminiumprofile sind

unzulässig.

Aluminium-Rahmen

Es ist ein flächenbündiges System mit integriertem, verdecktliegendem Flügel anzubieten. Die

Ansichtsbreite des Rahmens beträgt an der Hauptkontur 72 mm, die Stärke des sichtbaren Aluminium-

Überschlages beträgt nur 6 mm. Der Flügel darf nicht weiter als ca. 5 mm sichtbar über den Alu-

Rahmen vorstehen, damit der optische Eindruck einer Festverglasung entsteht. Das Aluminium-

Flügelprofil darf nicht in den Falzraum hinter die Anschlagdichtung ragen, da hier sonst Tauwasser

entstehen könnte. Die Rahmenprofile müssen außen umlaufend in der Bauhöhe auf ca. 5 mm reduziert

werden, um eine Einspannung in den Glasfalz des Pfosten-Riegel-Systems zu ermöglichen. Die

Entwässerung des Falzbereiches erfolgt bei Einsatzfenstern in Pfosten-Riegel-Fassaden durch eine

sichtbare Entwässerung mit Abdeckkappe im Farbton des Alurahmens, im Sonderfall durch indirekte

Entwässerung durch Bohrungen im unteren Rahmenquerstück.

Die Ausführung der Aluminium-Rahmen muss wahlweise mit mechanischer oder verschweißter

Verbindung möglich sein.

Folgende Ausführung ist vorgesehen:

mechanische Verbindung (verstanzt )

geschweißte Verbindung

Befestigung des Aluminium-Rahmens

Die Befestigung des Aluminium-Rahmens auf dem Holzrahmen erfolgt über demontierbare Dreh- und

Drehclipshalter aus hochwertigen, temperaturbeständigen Kunststoffen wie schlagzäh modifiziertes

POM. Der Aluminium-Flügel wird durch Langlöcher mit DIN-Holzschrauben befestigt. Die

spannungsfreie Dehnung der Aluminiumschale zum Holzteil und die nötige Hinterlüftung des Spaltes

zwischen Holz- und Alu-Rahmen muss sichergestellt sein. Der Spalt muss daher am Blendrahmen mit

mindestens 4 mm Abstand ausgeführt werden.

Zur genauen Maßpositionsbestimmung müssen die Halter mit eingegossenen Abstandsnoppen

vorgerichtet sein.

Dichtungen und Verglasung

Der Holz-Blendrahmen ist mit einer umlaufenden, werkseitig als Rahmen konfektionierten Dichtung aus

hochwertigem TPV zwischen Rahmen und Flügel auszuführen. Optional muss im Alu-Blendrahmenprofil

eine zusätzliche Spaltdichtung zum Flügel hin eingesetzt werden können.

Die Verglasung am Flügel muss außenseitig mit einer umlaufenden APTK-Trockenverglasungsdichtung

mit vulkanisierten Ecken erfolgen. Die Dichtlippe am Glas darf am Flügel nicht breiter als ca. 10 mm

sichtbar sein. Innenseitig muß eine Trockenverglasung mit APTK-Dichtungen in abgestuften

Dichtungsdicken ausführbar sein. Es ist darauf zu achten, dass trotz der konstruktiv erforderlichen

schmalen Bauweise eine vorschriftsmäßige Verklotzung der Isoliergläser durchgeführt werden kann.

Glasfalzentwässerung und Dampfdruckausgleich werden nach den Angaben des Systemherstellers

ausgeführt.

Anzubietendes Aluminiumprofilsystem: System Gutmann BRAGA Integral oder gleichwertig

Angebotenes System:.............................................




Architekt:

Auftraggeber:

5. Beschreibung Holz-Alu-Einsatz Fenster „flächenversetzter Flügel“

Allgemein






12207, Klasse 4.

Die Aluminium-Profile sind aus AlMgSi 0.5, F22 in Eloxalqualität und gemäß DIN 1748 und DIN 17 615

anzubieten. Die Ausführung muss nach den einschlägigen Normen und Richtlinien, den anerkannten

Regeln der Technik und den Angaben des Systemgebers erfolgen.




auszuführen. Die Flügel sind mit angefräster Glasleiste, Festverglasungen mit

loser Glasleiste vorzusehen. Der Isolierglas-Randverbund wird zweiseitig im

Holzfalz aufgenommen. Einnutungen in die Holzprofile zur Aufnahme der

Aluminiumprofile sind unzulässig.


Es ist ein flächenversetztes System anzubieten. Der Versatz zwischen

Blendrahmen und Flügel muss 15 mm betragen. Am Stoß zwischen Rahmen-

Profil und Setzholz, sowie zwischen Setzholz- und Kämpfer-Profil muss

jeweils ein Versatz von 2 mm hergestellt werden. Flügelprofile sind zur Erhöhung der Steifigkeit im

Verglasungsbereich mit einer Hohlkammer auszubilden. Die Rahmenprofile müssen außen umlaufend

in der Bauhöhe auf ca. 5 mm reduziert werden, um eine Einspannung in den Glasfalz des Pfosten-

Riegel-Systems zu ermöglichen. Die Entwässerung des Falzbereiches erfolgt bei Einsatzfenstern in

Pfosten-Riegel-Fassaden durch eine sichtbare Entwässerung mit Abdeckkappe im Farbton des

Alurahmens, im Sonderfall durch indirekte Entwässerung durch Bohrungen im unteren

Rahmenquerstück. Die Ausführung der Aluminium-Rahmen muss wahlweise mit mechanischer oder

verschweißter Verbindung möglich sein.







POM. Bei Trockenverglasungen am Flügel werden grundsätzlich Drehhalter eingesetzt. Eine

spannungsfreie Dehnung der Aluminiumschale zum Holzteil und die vollflächige Hinterlüftung des

Spaltes zwischen Holz- und Alu-Rahmen muss sichergestellt sein. Der Spalt muss daher mit

mindestens 4 mm Abstand ausgeführt werden. Zur genauen Maßpositionsbestimmung müssen die

Halter mit eingegossenen Abstandsnoppen vorgerichtet sein.


Der Blendrahmen ist mit einer umlaufenden, werkseitig als Rahmen konfektionierten Dichtung aus

hochwertigem TPO zwischen Holz-Rahmen und Holz-Flügel auszuführen. Bei großer

Schlagregenbeanspruchung muss optional eine Dichtung zwischen Alu-Rahmen und Alu-Flügel unten

quer oder auch dreiseitig montierbar sein.

Im Bereich der Flügelöffnungsseite ist eine APTK-Abdeckdichtung vorzusehen.

Die Verglasung muss außenseitig mit einer umlaufenden APTK-Trockenverglasungsdichtung erfolgen

können. Die Dichtung muss eine Glastoleranz von +/- 0,5 mm aufnehmen können. Die Dichtlippe am

Glas darf nicht breiter als 5 mm sichtbar sein. Keildichtungen als äußere Verglasungsdichtung sind

nicht zulässig. Innenseitig muss eine Trockenverglasung mit APTK-Dichtungen in abgestuften

Dichtungsdicken ausführbar sein. Das System muss außen- wie innenseitig optional als Nassverglasung

ausführbar sein.


Trockenverglasung außen innen

Nassverglasung außen innen

Anzubietendes Aluminiumprofilsystem: System Gutmann Mira oder gleichwertig





Architekt:

Auftraggeber:

6. Beschreibung Holz-Alu-Einsatz Fenster „flächenbündiger Flügel“

Allgemein






12207, Klasse 4. Die Aluminium-Profile sind aus AlMgSi 0.5, F22 in

Eloxalqualität und gemäß DIN 17 615 anzubieten. Die Ausführung muss

nach den einschlägigen Normen und Richtlinien , den anerkannten Regeln

der Technik und den Angaben des Systemgebers erfolgen.




auszuführen. Die Flügel sind mit angefräster Glasleiste, Festverglasungen

mit loser Glasleiste vorzusehen. Einnutungen in die Holzprofile zur

Aufnahme der Aluminiumprofile sind unzulässig.


Es ist ein flächenbündiges System anzubieten. Zwischen Flügel- und Blendrahmenprofil ist eine

umlaufende Schattennut von 7 mm Breite herzustellen. Die Ansichtsbreiten der Flügelprofile inklusive

der 7 mm Schattennut darf 33 mm nicht überschreiten, sofern aus statischen Gründen keine breiteren

Profile erforderlich sind. Standard-Flügelprofile sind zur Erhöhung der Steifigkeit im Verglasungsbereich

mit einer Hohlkammer auszubilden. Die Rahmenprofile müssen außen umlaufend in der Bauhöhe auf

ca. 5 mm reduziert werden, um eine Einspannung in den Glasfalz des Pfosten-Riegel-Systems zu

ermöglichen. Die Entwässerung des Falzbereiches erfolgt bei Einsatzfenstern in Pfosten-Riegel-

Fassaden durch eine sichtbare Entwässerung mit Abdeckkappe im Farbton des Alurahmens, im

Sonderfall durch indirekte Entwässerung durch Bohrungen im unteren Rahmenquerstück.

Die Ausführung der Aluminium-Rahmen muss wahlweise mit mechanischer oder verschweißter

Verbindung möglich sein. Folgende Ausführung ist vorgesehen:






POM. Bei Trockenverglasungen am Flügel werden grundsätzlich Drehhalter eingesetzt. Die

spannungsfreie Dehnung der Aluminiumschale zum Holzteil und die nötige Hinterlüftung des Spaltes

zwischen Holz- und Alu-Rahmen muss sichergestellt sein. Der Spalt muss daher am Blendrahmen mit

mindestens 4 mm Abstand ausgeführt werden.

Zur genauen Maßpositionsbestimmung müssen die Halter mit eingegossenen Abstandsnoppen

vorgerichtet sein.


Der Holz-Blendrahmen ist mit einer umlaufenden, werkseitig als Rahmen konfektionierten Dichtung aus

hochwertigem TPV zwischen Rahmen und Flügel auszuführen. Optional muss im Alu-Blendrahmenprofil

eine zusätzliche Spaltdichtung zum Flügel hin eingesetzt werden können.

Die Verglasung muss außenseitig mit einer umlaufenden APTK-Trockenverglasungsdichtung erfolgen

können. Die Dichtung muss eine Glastoleranz von +/- 0,5 mm aufnehmen können. Die Dichtlippe am

Glas darf nicht breiter als 5 mm sichtbar sein. Keildichtungen als äußere Verglasungsdichtung sind

nicht zulässig. Innenseitig muss eine Trockenverglasung mit APTK-Dichtungen in abgestuften

Dichtungsdicken ausführbar sein. Das System muss außen- wie innenseitig optional als Nassverglasung

ausführbar sein.


Trockenverglasung außen innen

Nassverglasung außen innen

Anzubietendes Aluminiumprofilsystem: System Gutmann BRAGA oder gleichwertig





Architekt:

Auftraggeber:

7. Beschreibung Holz-Alu-Einsatz Fenster „Mira therm 08“

Allgemein

Die Aluminium-Profile sind aus EN AW-6060 T66 in Eloxalqualität und gemäß DIN EN 755 und DIN EN

12020 anzubieten. Die Ausführung muss nach den einschlägigen Normen und Richtlinien, den

anerkannten Regeln der Technik und den Angaben des Systemgebers erfolgen.

Folgende Grundanforderungen muss das angebotene System nachweisbar erfüllen (*):

Anforderung Norm Mindestanforderung

Wärmedämmung Rahmen Uf, mit Nadelholz DIN EN ISO 10077-2 0,85 W/m²K seitl./oben

Wärmedämmung Rahmen Uf, mit Dämmkantel Passivhaus zertifiziert 0,76 W/m²K

Schlagregendichtigkeit Flügel, Festverglasung(*) DIN EN 12208 gem. IFT Richtl. FE-05/2

Fugendurchlässigkeit Flügel, Festverglasung (*) DIN EN 12207 gem. IFT Richtl. FE-05/2

(*) für System Mira therm 08 werden Prüfnachweise vorauss. im März 2009

verfügbar sein.

Die Profilbreiten


sind den Positionsbeschreibungen

zu


entnehmen


auszuführen. Die Flügel sind mit angefräster Glasleiste, Festverglasungen

mit verschraubter Glasleiste vorzusehen. Der Isolierglas-Randverbund wird

zweiseitig im Holzfalz aufgenommen.


Es ist ein flächenversetztes System anzubieten. Der Versatz zwischen Blendrahmen und Flügel darf

nicht mehr als 32 mm betragen. Am Stoß zwischen Rahmen-Profil und Setzholz, sowie zwischen

Setzholz- und Kämpfer-Profil muss jeweils ein Versatz von 1 mm hergestellt werden. Die umlaufenden

Rahmen- und Flügel-Profile müssen eine Rundung der Profilkante mit Radius 2 mm aufweisen. Die

Entwässerung des Falzbereiches erfolgt durch verdeckte Öffnungen im unteren Profilquerstück. Die

Ausführung der Aluminium-Rahmen muss wahlweise mit mechanischer oder verschweißter Verbindung

möglich sein.


mechanische Verbindung (verstanzt)


Dämm-Ebene

Zur Dämmung der Rahmen sind PVC-freie Dämmprofile, wie ABS einzusetzen. Der Verbund der

Dämmprofile mit der Aluschale muss wegen der geforderten leichten Trennbarkeit zum Recylen der

Materialien mechanisch erfolgen. Eine Verklebung ist nicht zulässig.

Befestigung und Hinterlüftung der Aluminium-Rahmen

Die Befestigung des Aluminium-Rahmens auf dem Holzrahmen erfolgt mechanisch über die

Dämmprofile mit demontierbaren Dreh- und Drehklipshalter aus hochwertigen, temperaturbeständigen

Kunststoffen. Am Flügel werden grundsätzlich Drehhalter eingesetzt. Eine spannungsfreie Dehnung der

Aluminiumschale zum Holzteil muss sichergestellt sein. Zur Hinterlüftung des zwischen Holz- und

Dämmprofil muss ein Spalt mit mindestens 4 mm Abstand ausgeführt werden. Das direkte Verkleben

der Dämmprofile auf der gesamten Rahmenaußenseite ist nicht zulässig.

Dichtungen

Der Blendrahmen ist mit einer umlaufenden, Dichtung aus hochwertigem APTK zwischen Holz-Rahmen

und Flügel auszuführen. Bei großer Schlagregenbeanspruchung muss optional eine Dichtung zwischen

Alu-Rahmen und Alu-Flügel unten quer montierbar sein.

Die Verglasung muss außenseitig mit einer umlaufenden APTK-Trockenverglasungs-dichtung erfolgen

können. Die Dichtlippe am Glas darf nicht breiter als 5 mm sichtbar sein. Keildichtungen als äußere

Verglasungsdichtung sind nicht zulässig. Innenseitig muss eine Trockenverglasung mit APTK-

Dichtungen in abgestuften Dichtungsdicken ausführbar sein. Das System muss außen- wie innenseitig

optional als Nassverglasung ausführbar sein.

Anzubietendes Aluminiumprofilsystem: Gutmann Mira therm 08 oder gleichwertig

Angebotenes System:....................................................................................................................




Architekt:

Auftraggeber:

7. Beschreibung der Verglasung

Die Ausführung der Verglasung hat nach DIN 18361 unter Beachtung

der DIN 18360 zu erfolgen.

Die Angabe des Wärmedämmwertes erfolgt gem. Bundesanzeiger.

Typ V-01:

Typ V-02:

Typ V-03:

Typ V-04:

Typ V-05:

Typ V-06:

Typ V-07:

2 - Scheiben Isolierglas mit 16 mm SZR

Scheibenstärken entspr. den Scheibengrößen und statischen Anforderungen

bestehend aus 2 x Floatglas

Ug- Wert 1,3 W/m 2 K

2 - Scheiben Isolierglas wie Typ V-01, jedoch

bestehend aus: außen: ESG ( Sicherheitsglas )

innen: VSG ( Verbundsicherheitsglas)

2 - Scheiben Isolierglas wie Typ V-01, jedoch als Sonnenschutzglas

Lichtdurchlässigkeit: 51%, Energiedurchlass g-Wert: 37%

Ug - Wert 1,4 W/m 2 K

2 - Scheiben Isolierglas wie Typ V-01, jedoch als Schallschutzglas

Rw,p:........................ (37-42 dB)


2 - Scheiben Isolierglas wie Typ V-01, jedoch als Wärmeschutzglas

Lichtdurchlässigkeit: 77%, Energiedurchlass g-Wert: 58%


2 - Scheiben Isolierglas wie Typ V-01, jedoch als absturzsichernde Verglasung

gem. TRAV


2 - Scheiben Isolierglas

Scheibe innen:.....................................

Scheibe außen:....................................

Scheibenzwischenraum:......................

Ug – Wert:............................................

8. Beschreibung der Paneele

Hier gelten auch alle spezifischen Verglasungsvorschriften.

Typ P-01: 2 - schalige Alu – Holz -Verbundpaneele mit dem Aufbau:

♦ Innen: Holzwerkstoff-Platte mind. 12 mm Dicke, Oberfläche wie

Tragkonstruktion der Fassade

♦ Dampsperre

♦ Wärmedämmung aus Isolierung, Wärmeleitfähigkeit 0,035 Wm 2 K.

♦ Außen: Sandwich-Paneel mit Hartschaumkern in Glasdicke, beidseitig Alublech

2 mm dick, außenseitiges Blech farbbeschichtet wie Alu-Profile

♦ Fein-Belüftung des gedämmten Hohlraumes

♦ Gesamtdicke:.....................Up – Wert:...................Wm 2 K.

♦ Oberfläche: pulverbeschichtet nach RAL - Karte

Typ P-02:

2 - schalige Glas - Holz - Verbundpaneele wie Typ P-01, jedoch:

♦ Außen: emailliertes Glas, Typ:..................

9. Beschreibung der Wandanschlüsse

WU

WO

WS

Wandanschluss unten (Beschreibung)

Wandanschluss oben (Beschreibung)

Wandanschluss seitlich (Beschreibung)




Architekt:

Auftraggeber:

10. Positionstext Fassade

Pos. ......

Holz-Alu Fassadenelement, gem. beiliegender Konstr.- Beschreibung. Aufteilung gem. beil. Pos.-

Übersicht.

Plan-Nr. ....

Größe: B x H .... mm x .... mm

Bauanschlüsse: (gem. Beschreibung Punkt 8)

Detail oben - WO ...

Detail unten - WU ...

Detail senkr.- WS ...

Verglasung: Typ ...

Paneele: Typ ...

Einsatzelemente:

gem. beiliegender Beschreibung. Preis wird in gesonderter Position erfasst

Besonderheiten:

Lieferung und Montage EP GP

Pos. ......

Alu – Fassadenelement, Ausführung wie Pos. ... , jedoch ....

Aufteilung gem. beil. Pos.- Übersicht

Plan-Nr. ...



11. Positionstext Einsatz-Elemente

Pos. ......

Holz-Alu Einsatzfensterelement zur Fassade Pos....., gem. beiliegender Konstr.- Beschreibung

Aufteilung gem. beil. Pos.- Übersicht.

Plan-Nr. ...


Beschläge: Typ ...

Verglasung: Typ ...

Besonderheiten:


Pos. ......

Holz-Alu Einsatzfensterelement zur Fassade Pos....., Ausführung wie Pos..... ,

jedoch ....

Aufteilung gem. beil. Pos.- Übersicht

Plan-Nr. ...



12. SUMME

ANGEBOTSSUMME NETTO

gültige Mehrwertsteuer ....%

ANGEBOTSSUMME BRUTTO



HARMONIE DURCH VIELFALT

HARMONY THROUGH VARIETY

Farben und Formen bilden eine harmonische Einheit. Die Farbgebung

unterstützt die Form und bringt sie besonders gut zur

Geltung. Im Gegenzug dazu wird durch eine gelungene Form die

Wirkung der Farbe unterstrichen und hervorgehoben.

Die richtige Farbauswahl ist somit ein entscheidendes Kriterium

bei der Gestaltung von Gebäuden. Gutmann bietet Ihnen unzählige

Kombinations- und Variationsmöglichkeiten. Sämtliche Farben

nach RAL, NCS , Dekor- und Sonderfarben sind erhältlich. Auf diese

Weise lassen sich Fenster, Türen und Fassaden farblich exakt

auf die Umgebung abstimmen.

Colors and shapes form a harmonious unit together. The choice

of colors can reinforce and accentuate the shapes. At the same

time, appealing shapes can emphasize and bring out the effect of

the colors.

The act of choosing the right colors is, therefore, an important

factor in designing residential buildings. Gutmann offers countless

options for combination and variation. All RAL, NCS, decorative

or special colors are available. This allows windows, doors, and

curtain walls to perfectly match their environment in color.

- RAL Standardfarben

- Decoralfarben

- Eloxalfarben

- Metalldesign

- Mikrolierte Oberflächen

- Trendfarben

- Baubronze-Design

- Strukturdesign

finden Sie in unserer Broschüre „Möglichkeiten der Oberflächengestaltung“.

- Standard RAL colors

- Decoral colors

- Anodised colors

- Metallic design

- Micro-polished surfaces

- Trend colors

- Bronze design

- Structure design

can be found in our brochure “Options for surface design”

Die ganze Vielfalt der GUTMANN Bausysteme

The whole variety of GUTMANN Building Systems

GUTMANN MIRA

HOLZ ALUMINIUM - FENSTER UND TÜREN

WOOD ALUMINIUM - WINDOWS AND DOORS

GUTMANN MIRA therm08



GUTMANN BRAGA



GUTMANN DECCO

PVC ALUMINIUM - FENSTER UND TÜREN

PVC ALUMINIUM - WINDOWS AND DOORS

GUTMANN NORDWIN


WOODALUMINIUM - WINDOWS AND DOORS

GUTMANN CORA

RENOVIERUNGSSYSTEM

RENOVATION SYSTEM

GUTMANN LARA

HOLZ ALUMINIUM - FASSADEN, WINTERGÄRTEN

WOODALUMINIUM - CURTAIN WALLS, CONSERVATORIES

GUTMANN DACHFLÄCHENFENSTER

ALUMINIUM UND HOLZ ALUMINIUM

ALUMINIUM AND WOOD ALUMINIUM

GUTMANN F50 + /F60 +

ALUMINIUM - FASSADEN

ALUMINIUM - CURTAIN WALLS

GUTMANN S70 +

ALUMINIUM - FENSTER UND TÜREN

ALUMINIUM - WINDOWS AND DOORS

GUTMANN BAUPROFILE

FENSTER UND TÜREN

WINDOWS AND DOORS

GUTMANN KANTTEILE

FENSTER, TÜREN UND FASSADEN

WINDOWS, DOORS AND CURTAIN WALLS

www.gutmann.de info@gutmann.de

GUTMANN AG

Nuernberger Strasse 57 | 91781 Weissenburg, Germany

T +49 (0) 9141-992-0 | F +49 (0) 9141-992-212

Rw (C; Ctr) - Gutmann AG

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
