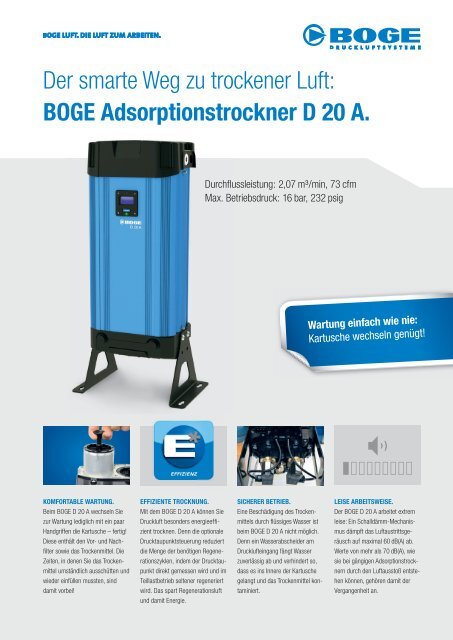

<strong>BOGE</strong> <strong>Adsorptionstrockner</strong> D <strong>20</strong> A.<br />
KOMFORTABLE WARTUNG.<br />
Beim <strong>BOGE</strong> D <strong>20</strong> A wechseln Sie<br />
zur <strong>Wartung</strong> lediglich mit ein paar<br />
Handgriffen die Kartusche – fertig!<br />
Diese enthält den Vor- und Nachfi<br />
lter sowie das Trockenmittel. Die<br />
Zeiten, in denen Sie das Trockenmittel<br />
umständlich ausschütten und<br />
wieder einfüllen mussten, sind<br />
damit vorbei!<br />
EFFIZIENTE TROCKNUNG.<br />
Mit dem <strong>BOGE</strong> D <strong>20</strong> A können Sie<br />
Druckluft besonders energieeffi -<br />
zient trocknen. Denn die optionale<br />
Drucktaupunktsteuerung reduziert<br />
die Menge der benötigen Regenerationszyklen,<br />
indem der Drucktaupunkt<br />
direkt gemessen wird und im<br />
Teillastbetrieb seltener regeneriert<br />
wird. Das spart Regenerationsluft<br />
und damit Energie.<br />
Durchfl ussleistung: 2,07 m³/min, 73 cfm<br />
Max. Betriebsdruck: 16 bar, 232 psig<br />
SICHERER BETRIEB.<br />
Eine Beschädigung des Trockenmittels<br />
durch fl üssiges Wasser ist<br />
beim <strong>BOGE</strong> D <strong>20</strong> A nicht möglich.<br />
Denn ein Wasserabscheider am<br />
Drucklufteingang fängt Wasser<br />
zuverlässig ab und verhindert so,<br />
dass es ins Innere der Kartusche<br />
gelangt und das Trockenmittel kontaminiert.<br />
<strong>Wartung</strong> einfach wie nie:<br />
Kartusche wechseln genügt!<br />
LEISE ARBEITSWEISE.<br />
Der <strong>BOGE</strong> D <strong>20</strong> A arbeitet extrem<br />
leise: Ein Schalldämm-Mechanismus<br />
dämpft das Luftaustrittsgeräusch<br />
auf maximal 60 dB(A) ab.<br />
Werte von mehr als 70 dB(A), wie<br />
sie bei gängigen <strong>Adsorptionstrockner</strong>n<br />
durch den Luftausstoß entstehen<br />
können, gehören damit der<br />
Vergangenheit an.
Sicher, effi zient und unnachahmlich komfortabel: Die <strong>BOGE</strong> <strong>Adsorptionstrockner</strong><br />
der D-Serie werden Sie in allen Belangen begeistern. Dank ihres Kartuschen-<br />
Systems ist die <strong>Wartung</strong> ein Kinderspiel. Und dank ihres sicheren und effi zienten<br />
Prinzips produzieren sie zuverlässig trockene Druckluft in der Qualitätsklasse 2<br />
nach DIN ISO 8573.1 – ideal für die Medizintechnik oder die Lebensmittelindustrie<br />
bis zu einer Kompressor-Liefermenge von ca. 5,5 m³/min.<br />
Der D <strong>20</strong> A verfügt über zwei Kammern:<br />
In der einen Kammer wird die Feuchtigkeit<br />
adsorbiert, in der anderen erfolgt die<br />
Regeneration des Trockenmittels.<br />
Feuchte Druckluft aus dem Kompressor<br />
wird durch einen Einlass (a) geführt und<br />
gelangt in eine der Kammern. Jede Kammer<br />
enthält eine Kartusche, in der Vor- und Nachfi<br />
lter sowie das Trockenmittel integriert sind.<br />
Der Vorfi lter/Wasserabscheider (b) verhindert<br />
ein Eindringen von fl üssigem Wasser und<br />
sammelt dieses in einer speziellen Kondensatkammer.<br />
Dieses Wasser wird beim Regenerieren<br />
des Behälters abgeschieden.<br />
Danach passiert die Luft das Trockenmittel (c),<br />
das die Feuchtigkeit aus der Luft ad sorbiert.<br />
<strong>BOGE</strong> D 1 A BIS D 55 A IM ÜBERBLICK:<br />
f<br />
a<br />
b<br />
e<br />
d<br />
c<br />
<strong>BOGE</strong> KOMPRESSOREN<br />
Otto <strong>Boge</strong> GmbH & Co. KG<br />
Postfach 10 07 13 · 33507 Bielefeld<br />
Otto-<strong>Boge</strong>-Straße 1–7 · 33739 Bielefeld<br />
Fon +49 5<strong>20</strong>6 601-0<br />
Fax +49 5<strong>20</strong>6 601-<strong>20</strong>0<br />
info@boge.de · www.boge.de<br />
Nach der Trocknung passiert die Luft einen<br />
Partikelfi lter (d), der restliche Schmutz- oder<br />
Staubpartikel abfängt, sodass die produzierte<br />
Druckluft der Qualitätsklasse 2 nach<br />
DIN ISO 8573.1 entspricht.<br />
Der Volumenstrom-Begrenzer (e) limitiert die<br />
Druckluftmenge am Austritt. Dadurch wird<br />
vermieden, dass der Trockner überfahren wird<br />
und den Drucktaupunkt nicht mehr einhalten<br />
kann, also dauerhaft zu hohe Druckluftmengen<br />
verarbeiten muss.<br />
Simultan zur Trocknung in der einen Kammer<br />
wird ein kleiner Teil der getrockneten Druckluft<br />
durch die andere Kammer (f) geführt und nimmt<br />
dabei Feuchtigkeit auf. Ohne zusätzlichen Energieaufwand<br />
wird hierdurch das Trockenmittel in<br />
dieser Kammer regeneriert.<br />
<strong>BOGE</strong><br />
Volumenstrom Anschluss Breite Höhe Tiefe Gewicht<br />
Typ<br />
B<br />
H<br />
T<br />
m3 /min cfm mm mm mm kg<br />
D 1 A 0,09 3 G ¼ 241 447 160 8,3<br />
D 2 A 0,14 5 G ¼ 241 447 160 8,3<br />
D 3 A 0,31 11 G ¼ 241 647 160 13<br />
D 5 A 0,45 16 G ¼ 241 897 160 16<br />
D 7 A 0,74 26 G ¼ 241 1097 160 19<br />
D 10 A 1,06 37 G 3 / 8 440 734 295 40<br />
D 13 A 1,30 46 G 3 / 8 440 734 295 40<br />
D 16 A 1,64 58 G ½ 440 914 295 54<br />
D <strong>20</strong> A 2,07 73 G 1 440 914 295 54<br />
D 28 A 2,75 97 G 1 440 1089 295 64<br />
D 33 A 3,29 116 G 1 440 1239 295 78<br />
D 40 A 4,12 145 G 1 440 1489 295 95<br />
D 55 A 5,51 195 G 1 440 1839 295 119<br />
