LUBRICANTS<br />
Die oben aufgeführten Eigenschaften beziehen sich auf die vollständigste verfügbare Ausstattung. In Bezug auf Ausrüstungen und Zubehörteile die aktuell<br />
Erstellt von der Marketingsabteilung - Cod. 308.8537.5.2-2 - 09/09 - CFV I.P.<br />

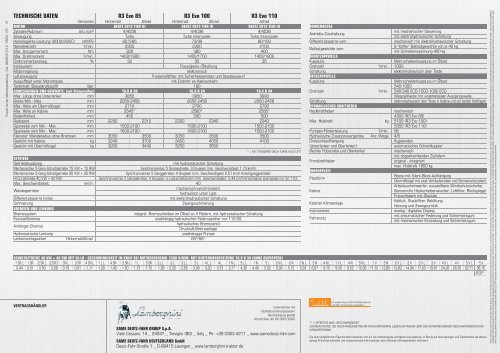

TECHNISCHE DATEN R3 <strong>Evo</strong> 85 R3 <strong>Evo</strong> 100 R3 <strong>Evo</strong> 110<br />
Versionen Hinterrad Allrad Hinterrad Allrad Allrad<br />
MOTOR DEUTZ 2012 TIER III DEUTZ 2012 TIER III DEUTZ 2012 TIER III<br />
Zylinder/Hubraum Anz./cm³ 4/4038 4/4038 4/4038<br />
Ansaugung Turbo Turbo Intercooler Turbo Intercooler<br />
Homologierte Leistung (2000/25/EC) kW/PS 62,5/85 73/99 80/109<br />
Nenndrehzahl 1/min. 2300 2300 2100<br />
Max. Anzugsmoment Nm 320 380 400<br />
Max. Drehmoment 1/min. 1400/1600 1400/1700 1400/1800<br />
Drehmomentanstieg % 32 35 35<br />
Kühlsystem Flüssigkeits-/Ölkühlung<br />
Motorregelung elektronisch<br />
Luftansaugung Trockenluftfi lter mit Sicherheitseinsatz und Staubauswurf<br />
Auspufftopf unter Motorhaube mit Endrohr an Kabinenholm<br />
Tankinhalt (Dieselkraftstoff) liter 160<br />
ABMESSUNGEN UND GEWICHTE: (mit Hinterreifen) 16.9 R 30 16.9 R 34 18.4 R 34<br />
Max. Länge ohne Unterlenker mm 3850 3950 3990<br />
Breite Min.- Max. mm 2050-2458 2050-2458 2050-2458<br />
Max. Höhe am Überrollbügel mm 2710 2790 2790<br />
Max. Höhe an Kabine mm 2545* 2580* 2580*<br />
Bodenfreiheit mm 450 500 500<br />
Radstand mm 2290 2310 2320 2340 2340<br />
Spurweite vorn Min.- Max. mm 1500-2100 1500-2100 1500-2100<br />
Spurweite vorn Min.- Max. mm 1600-2100 1600-2100 1600-2100<br />
Kleinster Wenderadius ohne Bremsen mm 3050 3500 3050 3500 3500<br />
Gewicht mit Kabine kg 3240 3700 3400 4050 4100<br />
Gewicht mit Überrollbügel kg 3200 3440 3250 3650 -<br />
* = MIT STANDARD-DACH (OHNE KALTLUFT)<br />
GETRIEBE<br />
Getriebekupplung mit hydrostatischer Schaltung<br />
Mechanisches 5-Gang-Schaltgetriebe 15 VW + 15 RW<br />
Synchronisiertes 5 Ganggetriebe; 3 Gruppen (min. Geschwindigkeit 1.73 km/h)<br />
Mechanisches 5-Gang-Schaltgetriebe 20 VW + 20 RW<br />
Synchronisiertes 5 Ganggetriebe; 4 Gruppen (min. Geschwindigkeit 0,51 km/h Kriechganggetriebe)<br />
HI-LO-Getriebe 40 VW + 40 RW Synchronisiertes 5 Ganggetriebe; 4 Gruppen; 2 Lastschaltstufen (min. Geschwindigkeit: 0,44 km/h Kriechgang) Overspeed nur für 110)<br />
Max. Geschwindigkeit km/h 40<br />
mechanisch-synchronisiert<br />
Wendegetriebe<br />
hydraulisch unter Last<br />
Differentialsperre hinten mit elektrohydraulischer Schaltung<br />
Schmierung Zwangsschmierung<br />
BREMSEN UND LENKUNG<br />
Bremssystem integral, Bremsscheiben im Ölbad an 4 Rädern, mit hydrostatischer Schaltung<br />
Feststellbremse unabhängig hydraulischer Federspeicher nur 110 GS<br />
hydraulisches Bremsventil<br />
Anhänger-Bremse<br />
Druckluft-Bremsanlage<br />
Hydrostatische Lenkung unabhängige Pumpe<br />
Lenkeinschlagwinkel Hinterrad/Allrad 65°/55°<br />
VERTRAGSHÄNDLER<br />
Unternehmen mit<br />
Qualitätssicherungssystem<br />
Bescheinigung gemäß<br />
Vorschriften der ISO 9001:2000<br />
SAME DEUTZ-FAHR GROUP S.p.A.<br />
Viale Cassani, 14 _ 24047 _ Treviglio (BG) _ Italy _ Ph: +39 0363 4211 _ www.samedeutz-fahr.com<br />
SAME DEUTZ-FAHR DEUTSCHLAND GmbH<br />
Deutz-Fahr-Straße 1 _ D-89415 Lauingen _ www.lamborghini-traktor.de<br />
VORDERACHSE<br />
mit mechanischer Steuerung<br />
Antriebs-Zuschaltung<br />
mit elektrohydraulischer Schaltung<br />
Differentialsperre vorn mechanisch mit elektrohydraulischer Schaltung<br />
8 “Koffer”-Ballastgewichte von je 40 kg<br />
Ballastgewichte vorn<br />
mit Schnelleinspannung 400 kg<br />
FRONTZAPFWELLE<br />
Kupplung Mehrscheibenkupplung im Ölbad<br />
Drehzahl 1/min. 1000<br />
Schaltung elektrohydraulisch über Taste<br />
HECKZAPFWELLE<br />
Kupplung Mehrscheibenkupplung im Ölbad<br />
540-1000<br />
Drehzahl 1/min. 540-540 ECO-1000-1000 ECO<br />
Wegzapfwelle mit unabhängiger Ausgangswelle<br />
Schaltung elektrohydraulisch über Taste in Kabine und auf beiden Kotfl ügeln<br />
HYDRAULISCHER KRAFTHEBER<br />
Heckkraftheber mechanisch<br />
4300 (R3 <strong>Evo</strong> 85)<br />
Max. Hubkraft kg 5100 (R3 <strong>Evo</strong> 100)<br />
5300 (R3 <strong>Evo</strong> 110)<br />
Pumpen-Förderleistung 1/min. 56<br />
Hydraulische Zusatzsteuergeräte Anz./Wege 4/6<br />
Dreipunktaufhängung Kugelenden<br />
(Unterlenker und Oberlenker) automatisches Schnellkuppler<br />
Rechte Hubstrebe und Oberlenker mechanisch<br />
mit doppeltwirkenden Zylindern<br />
Frontkraftheber original - integriert<br />
max. Hubkraft 1800 kg<br />
FAHRERPLATZ<br />
Ebene mit Silent-Block-Aufhängung<br />
Plattform<br />
Überrollbügel mit zwei Vertikalstreben und Sonnenschutzdach<br />
Arbeitsscheinwerfer, ausstellbare Windschutzscheibe,<br />
Kabine Sonnenrollo Heckscheibenwischer, Luftfi lter, Rückspiegel<br />
Freisichtdach mit Glasluke<br />
Kaltluft, Staubfi lter, Belüftung,<br />
Kabinen-Klimaanlage<br />
Heizung und Zwangsumluft<br />
Instrumente analog - digitales Display<br />
mit pneumatischer Federung und Sicherheitsgurt<br />
Fahrersitz<br />
mit mechanischer Einstellung und Sicherheitsgurt<br />
SCHALTGETRIEBE 40 VW + 40 RW MIT HI-LO - GESCHWINDIGKEIT IN KM/H BEI MOTORDREHZAHL 2300 U/MIN. MIT HINTERRADBEREIFUNG 16.9 R 34 (OHNE OVERSPEED)<br />
1 SR L 1 SR 2 SR L 2 SR 3 SR L 3 SR 4 SR L 1 L L 4 SR 5 SR L 1 L 5 SR 2 L L 2 L 3 L L 3 L 4 L L 4 L 1 N L 5 L L 1 N 5 L 2 N L 2 N 3 N L 3 N 4 N L 1 V L 4 N 5 N L 1 V 5 N 2 V L 2 V 3 V L 3 V 4 V L 4 V 5 V L 5 V<br />
0,44 0,51 0,59 0,68 0,78 0,91 1,11 1,29 1,48 1,50 1,73 1,75 1,99 2,32 2,65 3,09 3,20 3,73 3,77 4,30 4,40 5,02 5,09 5,72 5,93 6,67 8,15 9,50 9,52 10,99 11,10 12,80 12,82 14,94 17,03 19,87 24,26 28,30 32,71 38,16<br />
40,00**<br />
SDF<br />
Es werden Original SDF-Kühlflüssigkeiten<br />
und SDF-Schmierstoffe empfohlen<br />
** = EFFEKTIVE MAX. GESCHWINDIGKEIT<br />
ZUR BEACHTUNG: DIE GESCHWINDIGKEITEN IM RÜCKWÄRTSGANG LIEGEN EIN WENIG ÜBER DEN ENTSPRECHENDEN GESCHWINDIGKEITEN IM<br />
VORWÄRTSGANG.<br />
gültige Preisliste einsehen und entsprechende Informationen beim Gebiets-Vertragshändler anfordern.<br />
Dieses Druckerzeugnis ist für den internationalen Gebrauch bestimmt. Die hierin enthaltenen Abbildungen können sowohl Sonderausstattung als auch nicht vollständige Serienausrüstung zeigen. Die Verfügbarkeit einiger abgebildeter Modelle. Serien- und Sonderausstattungen können von Land zu Land variieren. Ob die in diesem Prospekt abgebildeten Ausrüstungen zum Serienlieferumfang oder zum Sonderzubehör gehören, bestimmt ausschließlich die Preisliste des Händlers. Ebenso können die abgebildeten<br />
Anbaugeräte und Sonderausrüstungen nicht immer den jeweils gültigen gesetzlichen Vorschriften entsprechen. Diese Prüfung obliegt - nach Beratung durch den Händler - dem Kunden unter Berücksichtigung der Betriebsanleitung. Sämtliche Angaben und Abbildungen dieses Prospektes erfolgen ohne Gewähr; Irrtum vorbehalten. Sämtliche Angaben dieses Prospektes sind insoweit unverbindlich, als sich Änderungen aus technischen und kaufmännischen Gründen sowie den gesetzlichen Vorschriften ergeben<br />
können. Ansprüche irgendeiner Art können hieraus nicht abgeleitet werden. SAME DEUTZ-FAHR Deutschland GmbH behält sich das Rocht vor, jederzeit und ohne vorherige Ankündigung Änderungen an Design und technischer Ausführung sowie der Zusammenstellung der Serienausstattung vorzunehmen.
