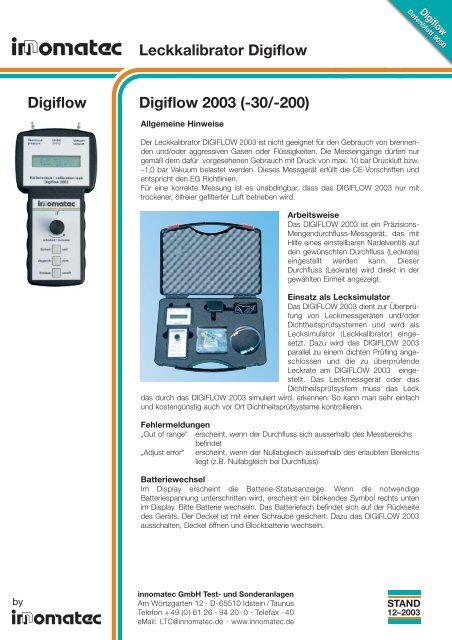

Digiflow Leckkalibrator Digiflow Digiflow 2003 (-30/-200) - Innomatec

Datenblatt Datenblatt 9050 9050
Digiflow Digiflow
Leckkalibrator Digiflow
Digiflow
Digiflow 2003 (-30/-200)
Allgemeine Hinweise
Der Leckkalibrator DIGIFLOW 2003 ist nicht geeignet für den Gebrauch von brennenden
und/oder aggressiven Gasen oder Flüssigkeiten. Die Messeingänge dürfen nur
gemäß dem dafür vorgesehenen Gebrauch mit Druck von max. 10 bar Druckluft bzw.
–1,0 bar Vakuum belastet werden. Dieses Messgerät erfüllt die CE-Vorschriften und
entspricht den EG Richtlinien.
Für eine korrekte Messung ist es unabdingbar, dass das DIGIFLOW 2003 nur mit
trockener, ölfreier gefilterter Luft betrieben wird.
Arbeitsweise
Das DIGIFLOW 2003 ist ein Präzisions-
Mengendurchfluss-Messgerät, das mit
Hilfe eines einstellbaren Nadelventils auf
den gewünschten Durchfluss (Leckrate)
eingestellt werden kann. Dieser
Durchfluss (Leckrate) wird direkt in der
gewählten Einheit angezeigt.
Einsatz als Lecksimulator
Das DIGIFLOW 2003 dient zur Überprüfung
von Leckmessgeräten und/oder
Dichtheitsprüfsystemen und wird als
Lecksimulator (Leckkalibrator) eingesetzt.
Dazu wird das DIGIFLOW 2003
parallel zu einem dichten Prüfling angeschlossen
und die zu überprüfende
Leckrate am DIGIFLOW 2003 eingestellt.
Das Leckmessgerät oder das
Dichtheitsprüfsystem muss das Leck
das durch das DIGIFLOW 2003 simuliert wird, erkennen. So kann man sehr einfach
und kostengünstig auch vor Ort Dichtheitsprüfsysteme kontrollieren.
Fehlermeldungen
„Out of range“ erscheint, wenn der Durchfluss sich ausserhalb des Messbereichs
befindet
„Adjust error“ erscheint, wenn der Nullabgleich ausserhalb des erlaubten Bereichs
liegt (z.B. Nullabgleich bei Durchfluss)
Batteriewechsel
Im Display erscheint die Batterie-Statusanzeige. Wenn die notwendige
Batteriespannung unterschritten wird, erscheint ein blinkendes Symbol rechts unten
im Display. Bitte Batterie wechseln. Das Batteriefach befindet sich auf der Rückseite
des Geräts. Der Deckel ist mit einer Schraube gesichert. Dazu das DIGIFLOW 2003
ausschalten, Deckel öffnen und Blockbatterie wechseln.
by
innomatec GmbH Test- und Sonderanlagen
Am Wörtzgarten 12 . D-65510 Idstein /Taunus
Telefon + 49 (0) 61 26 - 94 20-0 . Telefax -40
eMail: LTC@innomatec.de . www.innomatec.de
STAND
12–2003

Datenblatt Datenblatt 9050 9050
Digiflow Digiflow
Leckkalibrator Digiflow
Digiflow
Gerätebeschreibung
Digiflow 2003 (-30/-200)
Technische Daten
5,0 Ncm 3 /min
22,4°C
LCD Display:
2-zeilig mit Anzeige von Durchfluss
und Temperatur, Batteriezustandsanzeige
und Fehlermeldungen.
Drehknopf
Zur Einstellung der Durchflussmenge.
(Leckgrösse)
Einheiten Wahltaste
Über die Einheiten Wahltaste können
die verschiedenen Anzeigeeinheiten
gewählt werden:
Ncm 3 /min ; mm 3 /s ; ml/min ;
mbarl/s.
Nullabgleich Taste
Bei Tastendruck erfolgt automatischer
Nullabgleich Achtung:
Nullabgleich nur durchführen, wenn
kein Durchfluss vorhanden ist.
Messbereich Durchfluss: 0 ... 30,0 Nml/min (Typ 2003-30)
Messbereich Durchfluss: 0 ... 200,0 Nml/min (Typ 2003-200)
Messgenauigkeit:
< +/- 2% v.E.
Ansprechzeit:
5 ms
Messbereich Temperatur: – 12,0 ... + 72,0 °C
Messbereich Temperatur: 0,0 ... + 40,0 °C (linearisiert)
Messgenauigkeit:
< +/- 0,1°C im linearisierten Bereich.
Ansprechzeit:
30 ms
Prüfmedium:
Druckluft, trocken, ölfrei, gefiltert
Eingangsdruck:
max. 10,0 bar Überdruck bzw. – 1,0 bar Vakuum
Kalibrierumgebung: 998 hpa, 22,0 °C +/- 2°C
Messwertanzeige:
Messanschluss Druck:
Messanschluss Vakuum:
Alphanumerisches zweizeiliges Display
max. 10 bar ; Swagelock B-QM2-S-2PM-ZN
max. –1,0 bar; Swagelock B-QM2-S-2PM-ZN
Umgebungstemperatur: – 20,0 ... + 50,0 °C
Spannungsversorgung: 9V Blockbatterie (ca. 60 Betriebsstunden)
Netzgerätanschluss: 12 V ; 8,4 mA
Abmessungen:
210 mm x 110 mm x 70 mm
Gewicht:
570 gr
Bestell Nr.: 7250 für DIGIFLOW 2003-30
7260 für DIGIFLOW 2003-200
EIN/AUS Taste
Bei Tastendruck wird das Digiflow
eingeschaltet. Zum Ausschalten
Taste 3 sek. gedrückt halten und
dann loslassen.
Kupplung I
zum Anschluss für Überdruck
max. 10 bar.
Zubehör (Standardausrüstung)
Aufbewahrungskoffer:
Netzgerät:
Messleitung:
Bedienungsanleitung:
395 mm x 295 mm x 106 mm
12 V ; 8,5 mA
3 mm Durchmesser, ca. 1000 mm lang,
mit Swagelock B-QM2-S-2PM-ZN und
Swagelock B-QM2-B-2PM-ZN
und Kalibrierzeugnis
Kupplung II
zum Anschluss für Vakuum. Überdruck
an dieser Kupplung zerstört
das Gerät .
Netzgeräteanschluss
zur Spannungsversorgung.
by
innomatec GmbH Test- und Sonderanlagen
Am Wörtzgarten 12 . D-65510 Idstein /Taunus
Telefon + 49 (0) 61 26 - 94 20-0 . Telefax -40
eMail: LTC@innomatec.de . www.innomatec.de
STAND
12–2003
