Elektrobörse spezial Dezember 2005
Die dritte Generation der ETS (Teil 9)
„IT Design“ – das Grafikwerkzeug für die ETS 3
Harald Pokorny
Die Normen verlangen vom Errichter der Gebäudeautomation
die Dokumentation der Anlage und zwar grundsätzlich in
elektronischer Form. Fehlt diese, ist die werkvertragliche
Abnahme der elektrischen Anlage gefährdet.
Das nachfolgend vorgestellt neue Werkzeug»IT-Design« bietet
neue Möglichkeiten für die grafische Projektierung und
Dokumentation von EIB/KNX-Anlagen.
Geltende Normen und Richtlinien, wie DIN EN 61082, DIN EN
ISO 16484, VDI 3814 (siehe Kasten) u. a. verlangen auch vom
Errichter der Gebäudeautomation die Dokumentation der
Anlage. Dabei wird dies grundsätzlich in elektronischer Form
gefordert, was sich aus den "Allgemein anerkannten Regeln der
Technik" des VDE e.V. und dem Normenwerk des DIN e.V.
ableiten lässt. Fehlt diese Dokumentation, so ist die
werkvertragliche Abnahme der elektrischen Anlage gefährdet.
ÜBERSICHT
Bisherige Folgen
Mit dem vorliegenden Beitrag setzen wir
die Serie zur Ets 3 fort. Bisher sind
folgende Teile erschienen:
• Teil 1: Bus-Guide 1/2004, S. 44 ff.:
ETS 3: Modelle und Lizenzen – ein
Überblick
• Teil 2: SmartHouse 10/04, S. 20 ff.:
Neues in der ETS 3 Professional
• Teil 3: SmartHouse 11/04, S. 26 f.:
Komminikation der ETS 3 mit
EIB/KNX-Geräten
• Teil 4: BUS-GUIDE 2/04 (Dezember
2004), S. 48 f.: „IT Tools for ETS 3
Rekonstruktion“
• Teil 5: SmartHouse 1-2/05, S. 10 f.:
Makros – Die Zeitsparschweine für
ETS-3-Profis
• Teil 6: SmartHouse 3/05, S. 16 f.:
Noch mehr Makros für ETS-3-Profis
• Teil 7: SmartHouse 4/05, S. 12 f.:
Erfahrungen mit „IT Tools for ETS 3“
• Teil 8: SmartHouse 5/05, S. 20 f.:
Wo ist die ETS 3

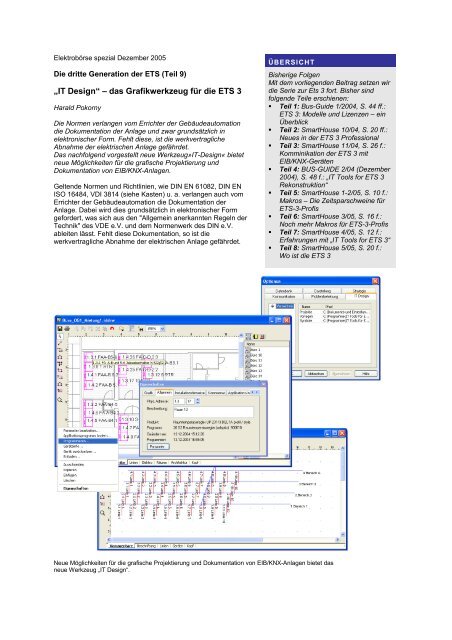

Neue Möglichkeiten für die grafische Projektierung und Dokumentation von EIB/KNX-Anlagen bietet das
neue Werkzeug „IT Design“.

Ausgangslage
Bei EIB/KNX-Anlagen kann man die geforderte Dokumentation
entweder unzureichend durch Report-Ausdrucke erfüllen oder
mühsam mit einem beliebigen Grafik-Programm. Den Reports
mangelt es an Übersichtlichkeit, sie können aber stets aktuell
ausgegeben werden. Die Grafiken sind schon nicht mehr
aktuell, bevor die Anlage in Betrieb ist, weil die Nachführung
sehr aufwändig ist. Eine langjährige Pflege dieser Dokumente
erfolgt in der Praxis nicht, wie im Kasten „Fortschreibung der
Dokumentation“ dargestellt.
Integration
Die ETS 3 Professional kann durch allgemeine Zusatzwerkzeuge
– die IT Tools for ETS 3 – und produktspezifische
Zusatzwerkzeuge der Hersteller aufgerüstet werden (siehe
vorangegangene Artikel dieser Serie). Das neue Werkzeug „IT
Design“ ist die vollständige Integration eines Grafikeditors in die
ETS 3 Professional.
INFORMATION
Norm für die Gebäudeautomation:
VDI 3814
Die Norm VDI 3814 gilt für Einrichtungen,
Software und Dienstleistungen
zur automatischen Steuerung und
Regelung, Überwachung und Opti
mierung sowie zur Bedienung und dem
Management zum energieeffizienten,
wirtschaftlichen und sicheren Betrieb der
Technischen Gebäudeausrüstung
(Gebäudeautomation). Da die
Internationale Norm DIN EN ISO 16484
für Gebäudeautomation nicht alle
regionalen Erfordernisse beinhaltet,
übernimmt die VDI 3814 diese Aufgabe.
IINFORMATION
Fortschreibung der Dokumentation
Wenn Hardware und oder Software-Änderungen durchgeführt
werden, müssen die Dokumentationen aktualisiert werden,
damit immer die aktuellen Strukturen und Betriebsparameter
des Systems vorliegen. Damit kann bei zukünftigen
Erweiterungen der Systemverantwortliche auch bei anderen
Herstellern die Gesamtfunktionalität des Systems inkl. der
Erweiterung sicherstellen.
Erfahrungsgemäß verliert ein Gesamtsystem sehr schnell
seinen Nutzwert, wenn Änderungen/Erweiterungen z.B. der
Anlagenautomation, auf Bedien- und Managementeinrichtungen
nicht nachvollzogen werden.
Es gibt genau deshalb sehr viele verwaiste »Leitsysteme«, mit
der Folge eines hohen Personalaufwands bei Verzicht auf
effizientes Energiemanagement.
Quelle: Leitfaden zur Ausschreibung interoperabler
Gebäudeautomationssysteme auf der Basis der Internationalen Norm
DIN EN ISO 16484-5 GA-System - Protokoll (BACnet)
Die Verwaltung aller Zeichnungen und
Dokumente geschieht über einen
Projekt-Explorer. Er zeigt ein Abbild
eines Verzeichnisses im Dateisystem
und dient als „Schaltzentrale“ für alle
projektbezogenen Dokumente.
Die Zeichnungen des IT Design werden
stellvertretend für den Browser (Fenster
der ETS 3), der die Daten in Tabellen
anzeigt, benutzt. Elemente der ETS 3
(Geräte, Linien, Räume) werden in den
Zeichnungen durch Symbole angezeigt.
Über die Symbole kann direkt auf die
ETS-Elemente zugegriffen werden und
alle Operationen ausgeführt werden.
Der Parameterdialog kann geöffnet
werden, der Download ausgeführt oder
Eigenschaften, wie z.B. der Name,
verändert werden. Damit ist ein Element
in einer Zeichnung funktionell äquivalent
mit dem Element in einem ETS 3-
Fenster.
Alle Änderungen an den Geräten, Linien oder Räumen in der ETS wirken sich sofort auf die Zeichnungen aus. Es
ist nicht erforderlich, irgendwelche Adressen, Bezeichnungen o. ä. nachzupflegen, da diese Daten ausschließlich
in der ETS gespeichert sind.
Grafische Dokumentation
Zunächst wird durch den Import von Grundrissen (DXF, WMF, EMF, DWG mit 3party) ein Ortsbezug hergestellt.
Die Nachbearbeitung der Grafikdaten ist möglich. Von den Browsern der ETS werden danach per drag & drop
Elemente in die Zeichnungen gezogen. Wenn in der ETS für die Geräte ein Bezug zu einem Raum oder Verteiler
besteht, können auch diese symbolisch dargestellt werden. Noch nicht platzierte Geräte, Linien oder Räume
werden automatisch gefiltert und angezeigt.
Für die Gesamtdarstellung der Anlage können automatisch Topologie-Zeichnungen erstellt werden, die alle
Bereiche, Linien und Geräte der Anlage enthalten.
Zeichnungsvorlagen erleichtern die Arbeit und schaffen ein einheitliches Erscheinungsbild.
Zu beliebigen Dokumenten, sowohl zu anderen Design-Zeichnungen als auch zu Anforderungslisten,
Pflichtenheften, Hilfedateien, Datenblättern etc. in beliebigen Formaten (doc, xls, xml, pdf, html,...), können
Hyperlinks angelegt werden. Auf die Dokumente wird dabei auch über ftp oder http zugegriffen, andere Protokolle
wie mailto können verwendet und ausführbare Dateien gestartet werden.
Grafische Projektierung
Das Design eröffnet auch neue Wege für die Projektierung. Die Geräte können aus dem Produktkatalog direkt in
Raum- oder Verteilerzeichnungen auf Linien gezogen werden. Das Gerät wird in der ETS 3 angelegt, in der
Topologie der richtigen Linie und im Gebäude dem Raum bzw. Verteiler zugeordnet. Die Bearbeitung der
Eigenschaften und Parameter sowie der Kommentare zum Raum, etwa die Beschreibung von Raumfunktionen,
ist möglich. Diese Daten werden in der ETS 3 bei den jeweiligen Elementen gespeichert.

Alle Operationen, die leichter oder schneller in Tabellen ausgeführt werden, sollen auch weiterhin in der ETS
erfolgen. Das Design erleichtert jedoch die Orientierung durch den Ortsbezug der Elemente in den Zeichnungen.
Dadurch können Elemente schneller gefunden und auch Änderungen ausgeführt werden.
Die neben den Browser-Fenstern geöffneten Zeichnungsfenster bieten dem Projektierer eine andere Sicht auf die
Daten und damit neue Arbeitsabläufe an sowie neue Wege zur Datenorganisation bei gleichzeitigem Entstehen
einer grafischen Dokumentation.
