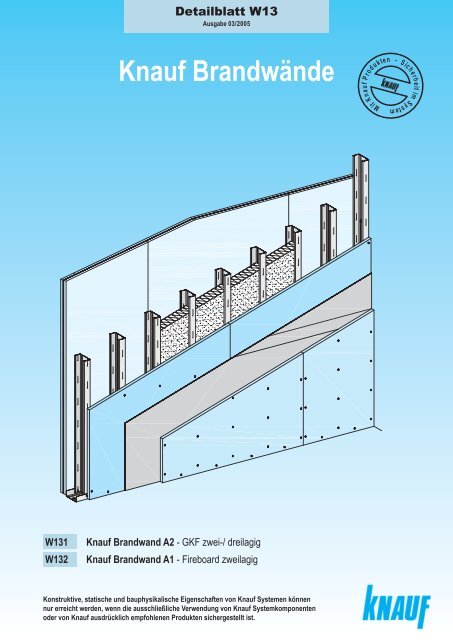

Knauf Brandwände

Detailblatt W13
Ausgabe 03/2005
im
Knauf Brandwände
f
P ro d u k te n
-
S
ic h e rh e
it
K n a u
it
M
S y s te m
W131
W132
Knauf Brandwand A2 - GKF zwei-/ dreilagig
Knauf Brandwand A1 - Fireboard zweilagig
Konstruktive, statische und bauphysikalische Eigenschaften von Knauf Systemen können
nur erreicht werden, wenn die ausschließliche Verwendung von Knauf Systemkomponenten
oder von Knauf ausdrücklich empfohlenen Produkten sichergestellt ist.

Knauf Brandwände
Technische Daten / Schallschutz / Wärmeschutz / Brandschutz
W131 Brandwand A2
W132 Brandwand A1
Brandschutz
System
Ständerachsabstand
31,25 cm 31,25 cm
Ständerachsabstand
31,25 cm 31,25 cm
d h d
D
W131 Brandwand A2 mit Knauf Platten GKF
W132 Brandwand A1 mit Fireboard
Einfachständerwerk - Knauf Platten GKF
126
151
176 100
116
141
F90
F90
50
75
50
75
166 100
Einfachständerwerk - Fireboard
161 100
3x 12,5
+
0,5
Beplankung
Art/
Baustoffklasse
GKF
+
Stahlblecheinlage
Massivbau-
20 + 12,5 platte + GKF
+ +
0,5 Stahlblecheinlage
2x 15
+
0,5
Fireboard
+
Stahlblecheinlage
Mind.
Dicke
mm
Massivbauplatte +
Feuerschutzplatte
GKF A2
+
Stahlblecheinlage
20 + 12,5
Schallschutz
Brandwände sind feuerbeständige Wände, die unter Brandeinwirkung ihre Standsicherheit bewahren und als Raumabschluss
wirksam bleiben, da sie gegenüber herabfallenden Bauteilen besonders widerstandsfähig sind.
(Stoßbeanspruchung von 3000 Nm nach Feuereinwirkung nachgewiesen)
Feuerwiderstandsklasse
Feuerschutzplatten
3x 12,5
GKF A2
+ +
Stahlblecheinlage 0,5
Technische Daten / Schallschutz / Wärmeschutz
System
Technische Daten
Maße
Wand- Profil Beplankung
dicke Dicke Art
D h d
Ge-
wicht
ca.
kg/m²
2) 3)
3)
R w,R Dämmschicht
schicht
U-Wert Dämmmm
dB mm W/(m²K)
Dämmschicht
ohne
oder
Mineralwolle
Baustoffklasse A
Wärmeschutz
Knauf Schallschutznachweis L 001-03.05
1) Angaben des Gewichtes ohne Berücksichtigung der Dämmschicht
2) R w,R = Rechenwert des bewerteten Schalldämm-Maßes des trennenden Bauteils gem. DIN 4109 ohne Längsleitung über flankierende Bauteile
3) Dämmschicht n. DIN EN 13162; längenbezogener Strömungswiderstand n. DIN EN 29053: r 5 kPa s/m² ; WLG: 040
Ständerachsabstand
31,25 cm 31,25 cm
Ständerachsabstand
31,25 cm 31,25 cm
d h d
D
h d
D
d
mm mm mm
+
0,5
75
71
62
1)
50
55
50
55
ohne
1,65 ohne
0,57 40
0,49 60
0,39 80
Nachweis
ABP
P-3073/0639
Fireboard A1
ohne
Z-PA-III
2x 15
oder
4.290
ABP
+ + Mineralwolle
P-3074/0649
Stahlblecheinlage 0,5 Baustoffklasse A
40
ohne
40
55 80
W13
1,79 ohne
0,58 40
0,50 60
0,40 80
1,39 ohne
0,33 80
2
Hinweis

Knauf Brandwand A2
Einfachständerwerk - zweilagig mit Massivbauplatten 20 mm + GKF 12,5 mm
Wandhöhen
Profil
Ständerachsabstand
max. zulässige
Wandhöhen
W131
Blechdicke 0,6 mm
Knauf Profil
CW 50
cm
31,25
m
5
Knauf Profil
CW 75
31,25 7,5
Knauf Profil
CW 100
31,25
9
Details M 1:5
Drehstiftdübel,
a 100 cm
Trennwandkitt
Knauf CW-Profil
verzinktes Stahlblech,
0,5 mm dick
Stoßüberlappung 10 cm
Verlegung horizontal
W131-VO3
Deckenanschluss
Trenn-Fix 65
Knauf Uniflott
Trennwandkitt
Knauf Deckennagel, a 50 cm
Beilagscheibe 30 mm
d 2 mm
UW-Profil
Knauf CW-Profil
mit UW-Profil durch
Stahlblindnieten verbinden
verzinktes Stahlblech
0,5 mm dick, Stoßüberlappung
10 cm,
Verlegung horizontal
Dämmschicht
W131-A3
Knauf Uniflott
Trenn-Fix 65
Knauf CW-Profil
UW-Profil
Massivbauplatte 20 mm
Knauf Platte GKF 12,5 mm
Anschluss an Massivwand
Knauf Uniflott
Knauf Uniflott
Schnellbauschraube TN
Massivbauplatte 20 mm
W131-VM3
Plattenstoß
Knauf Platte GKF 12,5 mm
Dämmschicht
W131-B3
Plattenstoß
Schnellbauschraube TN 3,5x35
Schnellbauschraube TN 3,5x45
Knauf Platte GKF 12,5 mm
Massivbauplatte 20 mm
UW-Profil mit Knauf CW-Profil
durch Stahlblindnieten verbinden
Beilagscheibe 30 mm
d 2 mm
Knauf Deckennagel, a 50 cm
Knauf Uniflott
UW-Profil
Knauf CW-Profil
Schnellbauschrauben
TN 3,5x45, a = ca. 25 cm
verzinktes
Stahlblech
Massivbauplatte
20 mm
Knauf Platte
GKF 12,5 mm
Knauf Uniflott
W131-VU3
Bodenanschluss
W131-D3
Ecke
3

Knauf Brandwand A2
Einfachständerwerk - dreilagig beplankt mit Knauf Platten GKF 12,5 mm
Wandhöhen
Profil
Schnellbauschraube TN
verzinktes Stahlblech
0,5 mm dick, Stoßüberlappung
10 cm,
Verlegung horizontal
Ständerachsabstand
max. zulässige
Wandhöhen
W131
Blechdicke 0,6 mm
Knauf Profil
CW 50
cm
31,25
m
5
Knauf Profil
CW 75
31,25 7,5
Knauf Profil
CW 100
Details M 1:5
31,25
9
Trenn-Fix 65
Knauf Uniflott
Trennwandkitt
Knauf Deckennagel, a 50 cm
Beilagscheibe 30 mm
d 2 mm
UW-Profil
Knauf CW-Profil mit UW-Profil
durch Stahlblindnieten
verbinden
Drehstiftdübel, a 100 cm
Trennwandkitt verzinktes Stahlblech 0,5 mm,
Knauf CW-Profil Stoßüberlappung 10 cm
Knauf Uniflott
Trenn-Fix 65
Knauf Platten GKF
3x 12,5 mm
W131-VO1
Deckenanschluss
W131-A1
Anschluss an Massivwand
Knauf CW-Profil
UW-Profil
Knauf Platten GKF
3x 12,5 mm
Dämmschicht
W131-VM1
Plattenstoß
UW-Profil
Knauf CW-Profil
Schnellbauschrauben
Beilagscheibe 30 mm TN 3,5x55, a = ca. 25 cm
d 2 mm
Knauf Deckennagel, a 50 cm
UW-Profil
mit Knauf CW-Profil durch
Stahlblindnieten verbinden
Knauf Uniflott
W131-B1
Knauf Uniflott
Plattenstoß
Schnellbauschraube TN
4
W131-VU1
Bodenanschluss
W131-D1
Ecke

Knauf Brandwand A1
Einfachständerwerk - zweilagig beplankt mit Fireboard 15 mm
Wandhöhen
Profil
Ständerachsabstand
max. zulässige
Wandhöhe
W132
Blechdicke 0,6 mm
cm
m
Knauf Profil
CW 100
31,25 9
Details M 1:5
Drehstiftdübel, a 100 cm
Trennwandkitt verzinktes Stahlblech 0,5 mm,
Knauf CW-Profil Stoßüberlappung 10 cm
Trenn-Fix 65
Fireboard-Spachtel
Trennwandkitt
UW-Profil 100x40x0,6
Knauf Deckennagel, a 50 cm
Knauf CW-Profil 100x50x0,6
mit UW-Profil durch
Stahlblindnieten verbinden
Fireboard-Spachtel
Trenn-Fix 65
Knauf Fireboard 2x 15 mm
W132-VO1
Deckenanschluss
W132-A1 Anschluss an Massivwand
Schnellbauschrauben TN Knauf CW-Profil 100x50x0,6
W132-VM1
Plattenstoß
Dämmschicht
verzinktes Stahlblech
0,5 mm dick, Stoßüberlappung
10 cm,
Verlegung horizontal
W132-B1
Knauf CW-Profil
Knauf Fireboard 2x 15 mm Schnellbauschrauben
TN 3,5x45, a = ca. 25 cm
Knauf Deckennagel, a 50 cm
Knauf CW-Profil 100x50x0,6
mit UW-Profil durch
Stahlblindnieten verbinden
Fireboard-Spachtel
Knauf Fireboard 2x 15 mm
Knauf CW-Profil 100x50x0,6
Glasfaserfugendeckstreifen
Fireboard-Spachtel
Glasfaserfugendeckstreifen
UW-Profil
Plattenstoß
UW-Profil 100x40x0,6
Fireboard-Spachtel
W132-VU1
Bodenanschluss
W132-D1
Ecke
5

Knauf Brandwände
Elektrodosen / Bewegungsfugen / gleitender Deckenanschluss
Einbau von Elektrodosen
W131
W132
W13
ca.
100 x 100
ca.
100 x 100
12,5
15
Mineralwolle
vollflächig
Hinweise
Details M 1:5
a 20 mm
15-20 15-20
12,5
Mineralwolle-Streifen
bxh 312x625 mm
oder Mineralwolle vollflächig
Fireboard-
Spachtel
15
Kasten aus
Fireboard
Massivbauplatte
25 mm
Fireboard-
Spachtel
ca. 50
a
20
a
20
a
Knauf Fugenfüller Leicht
verleimte Knauf Plattenstreifen
Trennwandkitt
Beilagscheibe 30 mm
UW-Profil
2 Reihen Schwerlastdübel
10 mm, a 500 mm;
versetzt befestigt, Einbau
nach Zulassung
Knauf CW-Profil
Bei gleitendem Deckenanschluss Profile nicht vernieten,
Platten nicht mit dem UW-Profil verschrauben.
20
20 20
20 20
20
Massivbauplatte 20 mm
Knauf Platte GKF 12,5 mm
200
Steckdosen, Schalterdosen, Verteilerdosen usw. dürfen bei Trennwänden an jeder beliebigen Stelle, jedoch nicht unmittelbar gegenüberliegend
eingebaut werden.
Die Durchführung einzelner Elektroleitungen ist zulässig. Die verbleibenden Öffnungen sind mit Gipsmörtel zu verschließen.
Kasten aus
Feuerschutzplatten
GKF
Elektro-
Dose
Knauf
CW-Profil
50x50x0,6
verzinktes Stahlblech
0,5 mm dick,
b 200 mm
W131-VO4
Gleitender Deckenanschluss
W131-BFU3
Bewegungsfuge
20
20
20 20
20 20 20
zusätzliches Blech
b = Plattenstreifen
zusätzliches Blech
Knauf CW-Profil
50x50x0,6
20
20
20
20
20
UW-Profil 50x40x0,6
an Boden und
Decke je 1x befestigt
Knauf CW-Profil
100 bzw. 75
W131-BFU1
Knauf CW-Profil
75 bzw. 50
Bewegungsfuge
UW-Profil 75 bzw. 50
an Boden und
Decke je 1x befestigt
Fireboard 25 mm
Schnellbauschraube TN 3,5x35
W132-BFU2 Bewegungsfuge
6
Hinweis
Türeinbau generell möglich nach Zulassung der Türhersteller: z.B. Fa. Schörghuber, Fa. Hörmann

Knauf Brandwände
Ausschreibungstexte
W13
Pos. Beschreibung Menge Einheitspreis Gesamtpreis
........ Brandwand DIN 4102-3, nichttragend, als Montagewand,
Höhe in m ..................., Dicke 126 mm/ 151 mm/ 176 mm *,
Feuerwiderstandsklasse DIN 4102-2, F 90,
bewertetes Schalldämm-Maß DIN 4109 R w,R
in dB 50/ 55 *, *
Wärmedurchgangskoeffi zient DIN 4108-2, U-Wert in W/ (m² K) ............ *
Umlaufende Anschlüsse starr.
Ausführung mit Knauf Platten GKF dreilagig, 12,5 mm,
mit Stahlblecheinlage 0,5 mm,
mit Dämmschicht Baustoffklasse A, Dicke in mm ............. *
Erzeugnis/ System: Knauf Brandwand W131 .......... m² .......... € .......... €
........ Brandwand DIN 4102-3, nichttragend, als Montagewand,
Höhe in m ..................., Dicke 116 mm/ 141 mm/ 166 mm *,
Feuerwiderstandsklasse DIN 4102-2, F 90,
bewertetes Schalldämm-Maß DIN 4109 R w,R
in dB 50/ 55 *, *
Wärmedurchgangskoeffi zient DIN 4108-2, U-Wert in W/ (m² K) ............ *
Umlaufende Anschlüsse starr.
Ausführung mit Knauf Platten GKF zweilagig, 20 mm + 12,5 mm,
mit Stahlblecheinlage 0,5 mm,
mit Dämmschicht Baustoffklasse A, Dicke in mm ............. *
Erzeugnis/ System: Knauf Brandwand W131 .......... m² .......... € .......... €
........ Brandwand DIN 4102-3, nichttragend, als Montagewand,
Höhe in m ....................., Dicke 161 mm,
Feuerwiderstandsklasse DIN 4102-2, F 90,
bewertetes Schalldämm-Maß DIN 4109 R w,R
in dB 55, *
Wärmedurchgangskoeffi zient DIN 4108-2, U-Wert in W/ (m² K) ............. *
Umlaufende Anschlüsse starr.
Ausführung mit Knauf Fireboard zweilagig, 15 mm,
mit Stahlblecheinlage 0,5 mm,
mit Dämmschicht Baustoffklasse A, Dicke in mm ............. *
Erzeugnis/ System: Knauf Brandwand A1 W132 .......... m² .......... € .......... €
........ Anschluss, gleitend bis 20 mm, als Zulage für Brandwand W131,
oben, Ausführung gemäß Zeichnung Nr. ............... .......... m .......... € .......... €
........ Ecke, mit Eckschutzschiene *, als Zulage für Brandwand,
Ausführung gem. Zeichnung Nr. ........... .......... m .......... € .......... €
........ Bewegungsfuge als Zulage für Brandwand W131 zwei-/ dreilagig *,
Breite in mm .............., Ausführung gemäß Zeichnung Nr. ........................ .......... m .......... € .......... €
........ Bewegungsfuge als Zulage für Brandwand W132,
Breite in mm .............., Ausführung gemäß Zeichnung Nr. ........................ .......... m .......... € .......... €
........ Öffnung herstellen für Elektrodosen, als Zulage für Brandwand,
Maße in mm .............................., Ausführung gem. Zeichnung Nr. ........... .......... St .......... € .......... €
........ Türöffnung mit Sturzprofi l, seitlich raumhoch verstärken
mit Metallständerprofi len UA 50/ 75/ 100 *, einschl. Boden- und Deckenanschluss,
befestigen mit Winkeln, Dübeln und Schrauben.
Baurichtmaße B/H in mm .............................., Wanddicke in mm ...........,
Ausführung gem. Zeichnung Nr. ........... . .......... St .......... € .......... €
* Nichtzutreffendes streichen Summe ................ €
7

Knauf Brandwände
Konstruktion, Montage, Oberflächenbehandlung
W13
Konstruktion
Knauf Brandwände bestehen aus einer Metall-
Unterkonstruktion als Einfach-Ständerwerk und
beidseitig aufgeschraubten zwei- oder dreilagigen
Beplankungen aus Knauf Platten.
Montage
Unterkonstruktion
● Profi le für den Anschluss an fl ankierende
Bauteile rückseitig mit Trennwandkitt (2 Wülste)
oder Dichtungsband versehen. Bei Schallschutzanforderungen
sorgfältig mit Trennwandkitt
gemäß DIN 4109, Beibl.1, Abschnitt
5.2 abdichten; poröse Dichtungsstreifen wie
Dichtungsband sind in der Regel hierfür nicht
geeignet.
● Rand-Profi le (UW-Profi le an Boden und Decke,
CW-Profi le an Wänden) mit geeigneten
Dübeln an den fl ankierenden Bauteilen befestigen,
z.B. Knauf Deckennagel bei Stahlbetondecken
(Einsatz und Montage gemäß bauaufsichtlicher
Zulassung Nr. Z-21.1-1519) und
Drehstiftdübel bei Mauerwerkswänden. Befestigungsabstand
0,5 m an Decken, 1 m an
Wänden (mind. 3 Befestigungspunkte).
● Bei W131 am Boden- und Deckenanschluss
Dübel mit Beilagscheiben Ø 30 mm, d ≥ 2
mm, einbauen.
● Im Achsabstand 31,25 cm CW-Ständerprofi le
in die UW-Profi le einstellen, ausrichten, oben
und unten mit je 2 Stahlblindnieten ≥ 3 x 8 mm
befestigen.
Knauf Platten-Befestigung mit Schnellbauschrauben TN und TB
Eine Stahlblecheinlage ist unter der obersten
Plattenlage angeordnet. Im Wandhohlraum können
Dämmstoffe bei bauphysikalischen Anforderungen
eingebaut werden. Ballwurfsicherheit
ist gegeben.
Beplankung
● W131 zweilagig mit horizontal verlegter Massivbauplatte
20 mm + vertikal verlegter Knauf
Platte GKF 12,5 mm oder dreilagig mit vertikal
verlegten Knauf Platten GKF 12,5 mm beplanken.
● W132 zweilagig senkrecht mit Fireboard 15
mm beplanken.
● Schraubenabstand der ersten Beplankungslage
75 cm, der mittleren Lage 50 cm, der
obersten Lage 25 cm.
● Plattenstöße gemäß DIN 18181 versetzt anordnen.
● Stahlblecheinlage als Platten oder Rollenware,
≥ 0,5 mm dick, horizontal unter der obersten
Beplankungslage anordnen, alle Stöße
mindestens 10 cm überlappen, vertikale Stöße
auf Ständern anordnen. Verschraubung
mit Schnellbauschrauben (W131 dreilagig: TN
3,5 x 45/ W131 zweilagig und W132: TN 3,5
x 35) nur zur Fixierung und im Laufe der Beplankung
wieder entfernen.
Bewegungsfugen des Rohbaus sind zu übernehmen.
Bei durchlaufenden Wänden werden
Bewegungsfugen im Abstand von ca. 15 m
empfohlen.
Fugentechnik
● Das Verspachteln darf erst erfolgen, wenn
keine größeren Längenänderungen der Platten,
z.B. infolge von Feuchte- oder Temperaturänderungen,
auftreten.
● Für das Verspachteln darf die Raumtemperatur
etwa 10°C nicht unterschreiten.
● Auch bei Gussasphalt-Estrich Platten erst
nach Estrichverlegung verspachteln.
● Sichtbare Schraubenköpfe verspachteln.
● Bei mehrlagiger Beplankung Fugen der unteren
Lagen füllen, Fugen der äußeren Lage
spachteln.
W131: Ohne Fugendeckstreifen Handverspachtelung
mit Unifl ott, mit Papierfugendeckstreifen
Handverspachtelung oder Maschinenverspachtelung
mit Ames-Gerät mit Jointfi ller-Super.
Empfehlung: Schnittkantenfugen der sichtbaren
Beplankungslagen unabhängig vom Spachtelmaterial
mit Papierfugendeckstreifen spachteln.
W132: Handverspachtelung mit Glasfaser-Fugendeckstreifen
und Fireboard-Spachtel.
Beplankung
Beplankung Knauf Platten-Befestigung an Metallprofilen (Mindestdurchdringung ≥ 10 mm)
Dicke in mm Blechdicke s ≤ 0,7 mm 0,7 mm s ≤ 2,25 mm
2 x 15 Fireboard TN 3,5 x 25 + TN 3,5 x 45 TB 3,5 x 25 + TB 3,5 x 45
20 + 12,5 GKF TN 3,5 x 35 + TN 3,5 x 45 TB 3,5 x 35 + TB 3,5 x 45
3 x 12,5 GKF TN 3,5 x 25 + TN 3,5 x 35 + TN 3,5 x 55 TB 3,5 x 25 + TB 3,5 x 45 + TB 3,5 x 55
Oberflächenbehandlung
Vor dem Aufbringen eines Anstrichs oder einer
Beschichtung Knauf Platten grundieren. Grundiermittel
auf nachfolgende Anstrichmittel/ Beschichtung
abstimmen.
Nach dem Tapezieren von Papier- und Glasgewebetapeten
und dem Auftragen von Kunstharz-/
Celluloseputzen für eine zügige Trocknung
durch ausreichende Lüftung sorgen. Auf
Knauf Platten können folgende Beschichtungen
aufgebracht werden:
● Putze: Knauf Strukturputze, z.B. Kunstharzputze,
Dünnputze, Spachtel vollfl ächig wie
z.B. Knauf Board-Finish, mineralische Putze
in Verbindung mit Verspachtelung mit Papierfugendeckstreifen.
● Keramische Beläge
● Tapeten: Papier-, Textil- und Kunststofftapeten.
Es dürfen nur Klebstoffe aus Methylcellulose
gemäß Merkblatt Nr. 16, Technische
Richtlinien für Tapezier- und Klebearbeiten,
Frankfurt/Main 2002, herausgegeben
vom Bundesausschuss Farbe und Sachwertschutz,
verwendet werden.
● Anstriche: Wasch- und scheuerbeständige
Kunststoff-Dispersionsfarben, Ölfarben,
Mattlackfarben, Alkydharzfarben, Polymerisatharzfarben,
Polyurethanlackfarben (PUR),
Anstrichstoffe mit Mehrfarbeneffekt, Epoxidlackfarben
(EP) je nach Verwendungszweck
und Anforderung.
● Alkalische Beschichtungen wie Kalk-, Wasserglas-
und Silikatfarben sind nicht geeignet
als Beschichtung von Untergründen aus Gipsplatten.
Dispersions-Silikatfarben können bei
entsprechender Empfehlung der Farbenhersteller
und genauer Beachtung derer Hinweise
verwendet werden.
Bei Gipskartonplattenflächen, die längere Zeit
ungeschützt der Lichteinwirkung ausgesetzt waren,
können Gilbstoffe durch den Anstrich schlagen
(Vergilbung). Daher wird ein Probeanstrich
über mehrere Plattenbreiten einschließlich der
verspachtelten Bereiche empfohlen. Zuverlässig
verhindern lässt sich das etwaige Durchschlagen
von Gilbstoffen nur durch das Aufbringen
besonderer sperrender Grundierungen.
Knauf Direkt Techn. Auskunft-Service, Telefon 0 18 05 / 31-10 00, Fax 0 18 05 / 31-40 00
Knauf im Internet: www.knauf.de, E-Mail: knauf-direkt@knauf.de
Knauf Zentrale, Am Bahnhof 7, D-97346 Iphofen, Telefon +49 93 23 / 31-0, Fax +49 93 23 / 31-277
8
Technische Änderungen vorbehalten. Es gilt die jeweils aktuelle Auflage. Unsere Gewährleistung bezieht sich nur auf die einwandfreie Beschaffenheit unseres Materials. Ver brauchs-, Mengen- und Ausführungsangaben sind Erfahrungswerte, die im Falle
abweichender Gegebenheiten nicht ohne weiteres übertragen werden können. Alle Rechte vorbehalten. Änderungen, Nachdrucke und fo tomechanische sowie elektronische Wiedergabe, auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma
Knauf Gips KG, Am Bahnhof 7, D-97346 Iphofen.
Ausgabe: März 2005
W13 / dtsch. / D / 03.05 / FB / D
