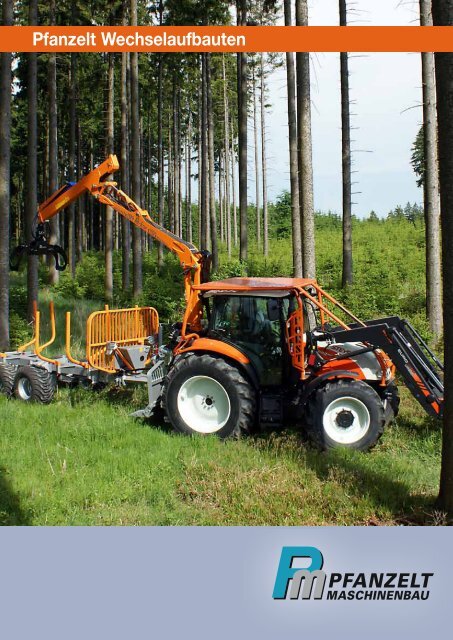

Pfanzelt Wechselaufbauten

Dem wachsenden Anspruch gerecht werden
Immer mehr sind Waldbauern,
Forstunternehmer und Betriebe der
Gewässer- und Umweltpfleg bei der
Arbeit auf Technik angewiesen, die
die Produktivität erhöht und die Arbeit
erleichtert. Zudem sind Zuverlässigkeit
in jeder Situation und Wirtschaftlichkeit
der Technik wichtige Voraussetzungen.
Pfanzelt Steckanbaukombinationen aus
Doppeltrommelseilwinde und Ladekran
erfüllen diese Anforderungen und lassen
bei der Bedienung in Verbindung
mit einem Standardschlepper
mit Rückfahreinrichtung keine
Wünsche offen. Durch ein modulares
Steckanbausystemn kann hierbei
die Maschine schnell für normale
Schleppereinsätze umgerüstet werden.
Steckanbauseilwinden
DW0306
DW0308
2 x 6,0 t
2 x 8,0 t
Aufbaukrane
LK4267
LK4272
RK5153
6,4 m
7,2 m
5,3 m
Die Vorteile der Pfanzelt Wechselaufbauten:
• Günstige Montageposition trotz aufgebautem
Kraftheber
• Große Hubkräfte des Rückeschildes
• Rangierkupplung im Rückeschild, separates
Zugmaul an der Konsole der Seilwinde
• Gummigelagerte Antriebseinheit schont die
Schlepperzapfwelle
• Auf- und Abbau von Kran und Seilwinde im
Schnellwechselsystem
Niedrige, kompakte Bauweise

Kompakte modulare Bauweise
Durch die Verwendung von hochfesten Feinkornstählen
können Vorteile wie kompakte Bauweise,
geringes Eigengewicht und Langlebigkeit
erreicht werden. Außerdem können durch die
modulare Bauweise kundenspezifische Lösungen
realisiert werden.
Großer Trommelkern-Durchmesser für große
Kraft
Bei Pfanzelt Seilwinden wird durch einen großen
Trommelkerndurchmesser das Seil geschont
und der Kraftabfall von innerer zu äußerer Seillage
minimiert, denn je größer der Trommelkerndurchmesser
ist desto weniger Zugkraft geht
verloren, und es liegen nur wenige Seillagen
übereinander, der Leistungsabfall beträgt somit
maximal 28%.
Robuster Ladekran konstruiert
für höchste Belastungen
Hohe Hubkraft, großes Schwenkmoment und
feinfühlige Bedienung der Kranfunktionen
sind die Merkmale der modernen und leistungsfähigen
Krantypen von Pfanzelt. Pfanzelt
Ladekrane sind leistungsstarke Profikrane
für den Einsatz im Forst und in forstnahen
Einsatzgebieten. Die Krane werden nach der
Kranbelastungsklasse B4 gefertigt und sind
somit für den harten Einsatz als Forstkran
geprüft. Entsprechend dieser Norm werden
Säule, Hauptarm und Knickarm aus besonders
zähem Spezialstahl hergestellt. Garant
für lange Haltbarkeit des Kranes bei geringem
Wartungsaufwand sind die Ausführung aller
Bolzen als Passbolzen abschmierbar gelagert
in Hartbronzebüchsen, die Teleskoplagerung
mit wartungsfreien Gleitlagern und ein
Schwenkwerk im Ölbad.
Serienmäßig verfügen Pfanzelt Ladekrane über
ein Eilgangventil für schnellen Teleskopausschub.
Geschützte Schlauchverlegung
für störungsfreies Arbeiten
Freie Sicht ohne störende
Gitter durch Verwendung einer
Makrolonscheibe
Für Sicherheit bei der Ladearbeit erfolgt die
Schlauchverlegung über den kompletten Kran
geschützt. Der Teleskopzylinder ist geschützt
innenliegend verbaut.
Der An- und Abbau der Seilwinde bzw. der Kombination aus
Seilwinde und Ladekran dauert dank durchdachter Technik
nur wenige Minuten.
Unabhängig
geprüft:

Technische Daten und Ausstattung
Steckanbauseilwinden 0306 0308
Zugkraft untere Seillage 2 x 60 kN 2 x 80 kN
Zugkraft obere Seillage 2 x 42 kN 2 x 56 kN
mittl. Seilgeschwindigkeit bei 540 (m/s) 0,42 0,42
Seilkapazität 2 x Ø 11 mm x 100 m 2 x Ø 13 mm x 80 m
Schnecken- u. Stirnradgetriebe im Ölbad ● ●
Mehrscheiben-Lamellenkupplung Sintermetall Sintermetall
Windenbremse
Mehrscheiben-Lamellenbremse mit Lastsenkventil
Hydraulische. Eigenversorgung ● ●
Steuerung
Elektrische Drucktastensteuerung mit Naßankermagnetventilen
Tragbergstütze zum Heben u. Drücken
abklappbare Prallplatte mm 2100/2300 2100/2300
Aushubhöhe mm (ca. Angabe, bereifungsabhängig) 700 700
Bedienung über Forstfunkanlage: Kurz lösen, lösen, ziehen, stufenlose Motorgasverstellung
(Auf Wunsch mit Motor Start/ Stop und Notrufschaltung)
Aufbaukrane LK4267 LK4272 RK5153
Netto Hubkraft (kNm) 40,5 40,5 51,0
Max. Reichweite (mm) 6340 7200 5300
Schwenkmoment netto (kNm) 15,2 15,2 22
Schwenkbereich (°) 370 370 190
Schwenkwerksausführung
Sphärogussgehäuse, Doppelzahnstangenschwenkwerk im Ölbad
Betriebsdruck (bar) 190 190 175
Rotator, endlos 4,5 to 4,5 to 6,0 to
Greifer – Typ PM 230 PM 230 PM 270
Öffnungsweite 1250 mm 1250 mm 1800 mm
Querschnitt 0,23 m 2 0,23 m 2 0,27 m 2
Steuerung
Danfoss PVG mit Steuerung in der Kabine
Abnahmen
UVV Abnahme des Ladekranes mit Kranprüfbuch
Pfanzelt Profi Programm
Rückeanhänger 8 - 15 to Nutzlast
Ladekrane 5,7 bis 10 m Reichweite
• Erster KWF anerkannter Rückeanhänger
Systemschlepper Pm Trac
• Kranaufbau mit Schnellwechselkonsole
• Leistungsverzweigtes stufenloses Getriebe 50 km/h
● Serie ○ Option - Nicht lieferbar
Forstspezialschlepper Felix 4 und 6 Rad
• Skidder, Forwarder oder Kombimaschine
• Leistungsverzweigtes stufenloses Getriebe 40 km/h
Sämtliche Angaben und Abbildungen sind unverbindlich.
Änderungen bleiben auf Grund technischer Weiterenwicklungen
vorbehalten.
PM1303PRSAST-02
