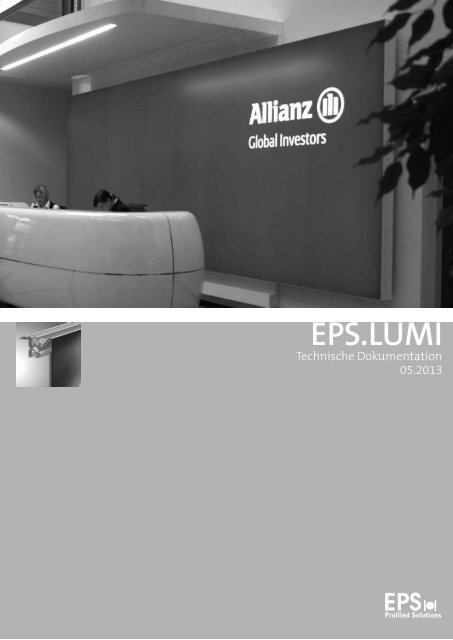

EPS.LUMI
Technische Dokumentation
05.2013

EPS.LUMI Inhalt
Grundwissen:
Seite
Tuchzugabe LUMI-2000 5
Tuchzugabe LUMI-GRIP 6
Anklemmen Tuchhalter 7
Gewebe spannen 8 - 9
Bautypenempfehlungen - Übersicht 10 - 11
Technische Informationen nach Bautypen:
BOX S-240 12
BOX S-240-R 13
BOX S-170 14
BOX D-260 15
BOX S-H-223 16
BOX S-85 17
BOX D-85 18
BOX S-112 19
BOX D-112 20
DISPLAY S-85 21
DISPLAY S-112 22
KIT S-85 23
KIT S-112 24
BOX S-176 25
BOX S-67 26
BOX D-67 27
DISPLAY S-50 28
DISPLAY S-67 29
KIT S-67 30
Box 4-66 31
Technische Zusatzinformationen:
Zuschnitt für Bausatz 32
Systematische Darstellung Aussteifungsstreben 33
Montagehinweise unbeleuchtete Display-Spanntuchfläche 34
Hinweise zur Leuchtstofflampeninstallation 35
Ecken 36
Sonderformen 37
Zugversuche 38
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
2

EPS.LUMI
Grundwissen

EPS.LUMI Einleitung
Unser LUMI-System ist
- aufgrund seiner schnellen Fertigung und Montage durch wenige Bauteile kostengünstig
- durch den Einsatz der Reflektortechnik können Leuchtmittel reduziert und so Energie
gespart werden
- einfach in der Wartung, da das Gewebe ohne Schrauben schnell gespannt werden kann
- hinsichtlich Formen und Größen vielseitig einsetzbar
Systemunterscheidung
LUMI-2000
Die Profilvorderseite ist rahmenfrei konstruiert. Das
Motiv kann bis an die Aussenkante des Profils
verlaufen – auch bei durchleuchteten Flächen. Das
Ein- und Ausspannen des Tuches erfolgt seitlich.
LUMI-GRIP
Das Profil ist von vorne bestückbar und besonders
zum Einbau in Nischen geeignet. Profile für unbeleuchtete
Wanddisplays können ohne Unterkonstruktion
direkt an die Wand befestigt werden.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
4

EPS.LUMI Tuchzugabe und Gewebezuschnitt LUMI-2000
Beachten Sie unser Angebot an Backlit-Geweben.
Aussenabmessung
des
zusammengebauten
Gehäuses
63 mm
60°
60°
63 mm
63 mm
63 mm
Addieren Sie zur Aussenabmessung
des Gehäuses umlaufend 63 mm.
Die schraffierte Fläche ist die zu
entfernende Gewebefläche.
63 mm umlaufend
Diese Tuchzugabe gilt auch für
alle übrigen LUMI-2000-Profile.
Eckprofil EPS 1-028:
63 mm umlaufend auf beiden Seiten
Das Flächengewicht eines PVC-beschichteten Polyestergewebes sollte min. 550 g/m²
betragen. Bei einem niedrigeren Flächengewicht muss der Rand eventuell verstärkt werden,
da sich das Gewebe sonst im Randbereich verformen kann.
Bei Formaten mit einer Seitenlänge > 4m empfehlen wir die exakte Tuchzugabe erst vor Ort
im halb eingespannten Zustand zu zuschneiden und anschließend die Tuchhalter
anzuklemmen. Temperaturunterschiede beeinflussen die Größe des Gewebes. Ist das
Gewebe immer noch zu lang, Tuchhalter mit der Zange wieder lösen und das Gewebes
nochmals kürzer schneiden.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
5

EPS.LUMI Tuchzugabe und Gewebezuschnitt LUMI-GRIP
Beachten Sie unser Angebot an Backlit-Geweben.
40 mm
Aussenabmessung
des
zusammengebauten
Gehäuses
18 mm
90°
90°
18mm
40 mm
18 mm
18 mm
Addieren Sie zur Aussenabmessung
des Gehäuses umlaufend 18 mm.
Die schraffierte Fläche ist die zu
entfernende Gewebefläche.
18 mm umlaufend
Diese Tuchzugabe gilt auch für alle
übrigen LUMI-GRIP-Profile.
Grundprofil
Das Flächengewicht eines PVC-beschichteten Polyestergewebes sollte min. 550 g/m²
betragen. Bei einem niedrigeren Flächengewicht muss der Rand eventuell verstärkt werden,
da sich das Gewebe sonst im Randbereich verformen kann.
Bei Formaten mit einer Seitenlänge > 4m empfehlen wir die exakte Tuchzugabe erst vor Ort
im halb eingespannten Zustand zu zuschneiden und anschließend die Tuchhalter
anzuklemmen. Temperaturunterschiede beeinflussen die Größe des Gewebes. Ist das
Gewebe immer noch zu lang, Tuchhalter mit der Zange wieder lösen und das Gewebes
nochmals kürzer schneiden.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
6

EPS.LUMI Anklemmen Tuchhalter
Beginnend von der Gewebeecke werden die
Tuchhalter in einem Abstand von 60 - 80 mm
zueinander angebracht. Um eine optimale
Spannung zu erzielen gilt: Je größer die
Gewebefläche, desto geringer sollte der Abstand
zwischen den Tuchhaltern gewählt werden.
60 - 80 mm
Mit der Tuchhalterzange wird der Tuchhalter auf dem Gewebe zusammengedrückt bis dieser
spürbar einrastet.
Wichtig: Der Tuchhalter muss, wie dargestellt, beim Anklemmen mit der fein gezahnten Seite
zur Sichtfläche des Gewebes zeigen.
Sichtfläche
Zum Öffnen des Tuchhalters wird die Klemmnase des Tuchhalters entgegengesetzt aufgebogen.
Um das Gewebe korrekt Spannen zu können, wird der Tuchhalter einmal in Richtung der
Sichtfläche umgeschlagen und dann in den Spannkanal des Profils geschoben!
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
4

EPS.LUMI Spannen des Gewebe
Beachten Sie beim Einbau von PVC-beschichteten Geweben eine Mindest-Umgebungstemperatur
von 8° Celsius. Bei geringeren Temperaturen kann es zu Knicken und anderen
Schäden am Gewebe kommen. Bei kleinen und mittleren Formaten das Gewebe nicht zu fest
spannen.
Bei Formaten mit einer Seitenlänge > 4m empfehlen wir die exakte Tuchzugabe erst vor Ort im
halb eingespannten Zustand zu zuschneiden und anschließend die Tuchhalter anzuklemmen.
Temperaturunterschiede beeinflussen die Größe des Gewebes. Ist das Gewebe immer noch zu
lang, Tuchhalter mit der Zange wieder lösen und das Gewebes nochmals kürzer schneiden.
Rahmen nicht im liegenden Zustand bespannen, da das Gewebe durch sein Eigengewicht
durchhängt und Sie dadurch Schwierigkeiten haben die Tuchhalter in das LUMI-Profil
einzurasten. Für optimales Bespannen Rahmen stets senkrecht aufstellen.
Den ersten seitlichen Tuchhalter und die Tuchhalter der
oberen Seite einlegen und im ersten oder zweiten Zahn
des Profils einrasten. Beim Einlegen eines jeden Tuchhalters
das Gewebe kräftig vom Startpunkt weg ziehen,
damit keine Falten entstehen.
Zum Abschluss der oberen Reihe den ersten Tuchhalter der
gegenüberliegenden Seite einlegen und einrasten.
Die seitlichen Tuchhalter fertig einlegen und im ersten oder
zweiten Zahn einrasten.
Die Tuchhalter an der unteren Seite einlegen und im ersten
oder zweiten Zahn einrasten.
Erst nach Beendigung dieses Schrittes wird mit dem
eigentlichen Spannen mittels Spannwerkzeug begonnen.
Mit dem Tuchhalter-Spanner die Tuchhalter der linken und
rechten Seite tiefer in das Profil einrasten und damit das
Gewebe spannen.
Dann die Tuchhalter der oberen und unteren Seite tiefer in
das Profil einrasten. Falls notwendig, alle Tuchhalter noch
einmal umlaufend nachspannen.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
8

EPS.LUMI Spannen des Gewebe
Mindesteinspanntiefe des Tuchhalters
Um das Gewebe optimal und sicher zu verspannen, sollte nach Abschluss des Spannvorgangs
der Tuchhalter umlaufend im mittleren Bereich der Zahnung des Spannprofils eingerastet
sein.
Das Gewebe lässt sich auf zwei Arten spannen:
1. Spannen mit dem Tuchhalterhebel
Der Nippel an der mittleren Spitze des Tuchhalterhebels wird in die
Profilnut oberhalb des Spannkanals eingeführt. Durch herunterdrücken
der linken oder rechten Spitze des Tuchhalterhebels wird der
Tuchhalter in den Zähnen des Spannkanals eingerastet und das
Gewebe gespannt. Anschließend den Spannkanal mit dem
Abdeckprofil schließen und mit Schrauben gegen unbeabsichtigtes
Abspringen sichern.
Wichtig: Der Tuchhalterhebel kann nicht bei LUMI-GRIP-Profilen
verwendet werden.
2. Spannen mit dem Tuchhalter-Spanner und Gummihammer
Um das Gewebe fest zu spannen, wird der Tuchhalter-Spanner wie ein
Meißel auf den Tuchhalter angesetzt und mit dem Hammer tiefer ins
Profil eingeschlagen. Bei kleinen und mittleren Formaten das Gewebe
nicht zu fest spannen.
Anschließend den Spannkanal mit dem Abdeckprofil schließen und
mit Schrauben gegen unbeabsichtigtes Abspringen sichern.
Lösen des Gewebes
Das Abdeckprofil läßt sich mit Hilfe des Profillösers vom Profil lösen.
Zum Lösen der Tuchhalter einem breitenSchraubenzieher verwenden,
um den Tuchhalter im Spannprofil aushebeln, so dass dieser ausrastet
und zusammen mit dem Gewebe aus dem Spannprofil
herausgenommen werden kann.
WICHTIGER HINWEIS:
Bei schwarzen oder dunklen bzw. vollflächig dunkel bedruckten oder beschrifteten Geweben
kann es aufgrund hoher Hitzeentwicklung durch direkte Sonneneinstrahlung zu
Faltenbildung kommen.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
9

EPS.LUMI
Bautypen
Legende
Empfohlene maximale Baugröße für Außenanwendungen in Windlastzone 1 und 2 in einer
Montagehöhe bis max. 12m. Werden diese Vorgaben durch den Verarbeiter überschritten,
reduzieren sich die angegebenen Maximalwerte. Diese müssen dann durch den Verarbeiter
eigenverantwortlich nachgewiesen werden.
Umlaufende Tuchzugabe
Achsabstand der Rückwandstreben EPS 1-052

EPS.LUMI Bautypenempfehlung
Wählen Sie schrittweise den passenden Bautyp aus:
1 2 3 4 5
Form und Größe Ausführung Bautyp Zusätzliche Kriterien
Die Baugrößen beziehen
sich auf den
Außenbereich. Im
Innenbereich kann
ein größeres Format
gewählt werden!
ein- oder doppelseitig
selbstleuchtende
Box
Umrüst-Bausatz
unbeleuchtetes
Display
Bautiefe in mm
System
Bemerkungen
Datenblatt Seite
Rechteckige Form 1 – – BOX S-170 170 2000 geringe Bautiefe 14
Höhe: max. 1,0 m
Länge: unbegrenzt 1 – – BOX S-240 240 2000 schnelle Produktion 12
Quadratische Form
max. 2,0 x 2,0 m
1 – – BOX S-240-R 240 2000 energiesparend 13
2 – – BOX D-260 260 2000 15
1 – – BOX S-H-233 233 2000 Front schwenkbar 16
1 – – BOX S-176 176 GRIP geringe Bautiefe 25
1 – – DISPLAY S-50 50 GRIP preiswertes Display 28
1 – – KIT S-67 – GRIP 30
Rechteckige Form
Höhe: max. 2,0 m
Länge: unbegrenzt
Quadratische Form
max. 3,0 m x 3,0 m
1 – – BOX S-240 240 2000 schnelle Produktion 12
1 – – BOX S-240-R 240 2000 energiesparend 13
1 – – BOX S-67 min. 300 GRIP seitliche Wartung 26
2 – – BOX D-67 min. 350 GRIP seitliche Wartung 27
1 – – BOX S-85 min. 300 2000 seitliche Wartung 17
2 – – BOX D-85 min. 350 2000 seitliche Wartung 18
1 – – DISPLAY S-50 50 GRIP preiswertes Display 28
1 – – – DISPLAY S-67 min. 66 GRIP 29
1 – – DISPLAY S-85 min. 100 2000 21
1 – – KIT S-67 – GRIP 30
1 – – KIT S-85 – 2000 23
Rechteckige Form
Höhe: max. 3,0 m
Länge: unbegrenzt
Quadratische Form
max. 3,5 m x 3,5 m
1 – – BOX S-85 min. 300 2000 seitliche Wartung 17
2 – – BOX D-85 min. 350 2000 seitliche Wartung 18
1 – – DISPLAY S-50 50 GRIP preiswertes Display 28
1 – – DISPLAY S-67 min. 66 GRIP 29
1 – – DISPLAY S-85 min. 100 2000 21
1 – – KIT S-85 – 2000 23
Rechteckige Form
Höhe: über 3,0 m
Länge: unbegrenzt
Quadratische Form
über 3,5 m x 3,5 m
1 – – BOX S-112 min. 350 2000 seitliche Wartung 19
2 – – BOX D-112 min. 400 2000 seitliche Wartung 20
1 – – DISPLAY S-112 min. 118 2000 22
1 – – KIT S-112 – 2000 24
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
11

EPS.LUMI BOX S-240
Einseitiges Leuchtgehäuse,
240 mm Bautiefe
stranggepreßte Aluminiumprofile,
innenliegende Stahlstreben
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Aluminiumrückwand
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-001
EPS 1-022
EPS 1-046
EPS 1-042
EPS 1-053
EPS 1-052
EPS 1-070
Grundprofil breit JR
Flaches Abdeckprofil JR
Eckverbinder
Verbindungsplatte
Einsteckecke für C-Rahmen
Verzinktes Stahlrohr Q 20/20/1,5 mm
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
EPS 1-058 Druckluftmeißel
Bitte beachten Sie folgende Hinweise zur BOX S-240:
Die Stahlrohr-Aussteifungsstreben der Rückwand 70 mm kürzer als die Gehäuse-
Gesamthöhe zuschneiden.
Das Abdeckprofil ist auf dem Grundprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
möglich: Einsägebiegeradius > 300 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
Aussteifungsstreben
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 2,0 m,
Länge unbegrenzt
Quadratisch: max. 3,0 x 3,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
Abstand in Abhängigkeit der Gehäusehöhe.
Die erste Strebe wird links
und rechts 150 mm vom Rand weg
gesetzt.
Gehäusehöhe Abstand
< 800 mm = ~ 1300 mm
800 - 1000 mm = ~ 1000 mm
1000 - 1300 mm = ~ 700 mm
1300 - 1600 mm = ~ 600 mm
1600 - 2000 mm = ~ 500 mm
> 2000 mm = BOX S-85
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
12

EPS.LUMI BOX S-240-R
Einseitiges Leuchtgehäuse,
240 mm Bautiefe,
stranggepreßte Aluminiumprofile,
innenliegende Stahlstreben
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Aluminiumrückwand
- gekantete weiße Reflektorbleche
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-001
EPS 1-022
EPS 1-046
EPS 1-042
EPS 1-053
EPS 1-052
EPS 1-070
Grundprofil breit JR
Flaches Abdeckprofil JR
Eckverbinder
Verbindungsplatte
Einsteckecke für C-Rahmen
Verzinktes Stahlrohr Q 20/20/1,5 mm
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
EPS 1-058 Druckluftmeißel
Bitte beachten Sie folgende Hinweise zur BOX S-240-R:
Die Stahlrohr-Aussteifungsstreben der Rückwand 70 mm kürzer als die Gehäuse-
Gesamthöhe zuschneiden.
Das Abdeckprofil ist auf dem Grundprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
möglich: Einsägebiegeradius > 300 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
Aussteifungsstreben
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 2,0 m,
Länge unbegrenzt
Quadratisch: max. 3,0 x 3,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
Abstand in Abhängigkeit der Gehäusehöhe.
Die erste Strebe wird links
und rechts 150 mm vom Rand weg
gesetzt.
Gehäusehöhe Abstand
< 800 mm = ~ 1300 mm
800 - 1000 mm = ~ 1000 mm
1000 - 1300 mm = ~ 700 mm
1300 - 1600 mm = ~ 600 mm
1600 - 2000 mm = ~ 500 mm
> 2000 mm = BOX S-85
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
13

EPS.LUMI BOX S-170
Einseitiges Leuchtgehäuse,
170 mm Bautiefe,
stranggepreßte Aluminiumprofile,
innenliegende Stahlstreben, Reflektortechnik nicht möglich
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Aluminiumrückwand
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-004
EPS 1-022
EPS 1-081
EPS 1-080
EPS 1-053
EPS 1-052
EPS 1-070
Grundprofil schmal JR
Flaches Abdeckprofil JR
Eckverbinder
Verbindungsplatte
Einsteckecke für C-Rahmen
Verzinktes Stahlrohr Q 20/20/1,5 mm
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
EPS 1-058 Druckluftmeißel
Bitte beachten Sie folgende Hinweise zur BOX S-170:
Die Stahlrohr-Aussteifungsstreben der Rückwand 70 mm kürzer als die Gehäuse-
Gesamthöhe zuschneiden.
Das Abdeckprofil ist auf dem Grundprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
möglich: Einsägebiegeradius > 300 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
Aussteifungsstreben
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 1,0 m,
Länge unbegrenzt
Quadratisch: max. 2,0 x 2,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
Abstand in Abhängigkeit der Gehäusehöhe.
Die erste Strebe wird links
und rechts 150 mm vom Rand weg
gesetzt.
Gehäusehöhe Abstand
< 800 mm = ~ 1300 mm
800 - 1000 mm = ~ 1000 mm
>1000 mm = BOX S-240
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
14

EPS.LUMI BOX D-260
Doppelseitiges Leuchtgehäuse,
260 mm Bautiefe,
stranggepreßte Aluminiumprofile
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Innenaussteifung aus geschweißtem Vierkantrohr 40/40/3 mm
(Aussteifungsstruktur ist vom Verarbeiter eigenverantwortlich zu wählen)
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-009
EPS 1-022
EPS 1-085
EPS 1-084
EPS 1-070
Grundprofil doppelseitig JR
Flaches Abdeckprofil JR
Eckverbinder (2 St./Ecke)
Verbindungsplatte (2 St./Stoß)
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zur BOX D-260:
Die Tücher zunächst auf beiden Seiten in die erste Zahnreihe einrasten, dann beide
Seiten im Wechsel spannen.
Das Abdeckprofil ist auf dem Grundprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.´
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
möglich: Einsägebiegeradius > 300 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 1,0 m,
Länge unbegrenzt
Quadratisch: max. 2,0 x 2,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
15

EPS.LUMI BOX S-H-223
Einseitiges Leuchtgehäuse,
223 mm Bautiefe,
stranggepreßte Aluminiumprofile,
innenliegende Stahlstreben, schwenkbare Front für Wartung
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Aluminiumrückwand
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-005
EPS 1-013
EPS 1-027
EPS 1-083
EPS 1-082
EPS 1-053
EPS 1-052
EPS 1-036
EPS 1-070
Grundprofil schwenkbar JR
Aufsatzprofil schwenkbar
Flaches Abdeckprofil schwenkbar
Eckverbinder
Verbindungsplatte
Einsteckecke für C-Rahmen
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze JR
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
EPS 1-058 Druckluftmeißel
Bitte beachten Sie folgende Hinweise zur BOX S-H-223:
Die Stahlrohr-Aussteifungsstreben der Rückwand 70 mm und die der aufschwenkbaren
Front 180 mm kürzer als die Gehäuse-Gesamthöhe zuschneiden.
Das Abdeckprofil ist auf dem Grundprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden. Eine Verformung durch Einsägen
empfehlen wir nicht.
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
Aussteifungsstreben
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 1,0 m,
Länge unbegrenzt
Quadratisch: max. 2,0 x 2,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
Abstand in Abhängigkeit der Gehäusehöhe.
Die erste Strebe wird links
und rechts 150 mm vom Rand weg
gesetzt.
Gehäusehöhe Abstand
< 800 mm = ~ 1100 mm
800 - 1000 mm = ~ 900 mm
1000 - 1300 mm = ~ 700 mm
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
16

EPS.LUMI BOX S-85
Einseitiges Leuchtgehäuse,
minimale Bautiefe 300 mm
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 40/40/3 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Aluminiumrückwand
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Gewebe)
Materialliste
EPS 1-015
EPS 1-022
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-036
EPS 1-050
EPS 1-048
Aufsatzprofil JR
Flaches Abdeckprofil JR
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze JR
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
alternative Abdeckung mit
U-förmig gekantetem
Aluminium-Abdeckblech
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zur BOX S-85:
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
optional mit
Rahmenstütze JR
Biegen des Aufsatzprofil JR einschließlich flachem Abdeckprofil JR:
- CNC-Biegeradius > 1200 mm
- Einsägebiegeradius > 230 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 3,0 m,
Länge unbegrenzt
Quadratisch: max. 3,5 x 3,5 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
17

EPS.LUMI BOX D-85
Doppelseitiges Leuchtgehäuse,
minimale Bautiefe 350 m
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 40/40/3 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-015
EPS 1-022
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-036
EPS 1-050
EPS 1-048
Aufsatzprofil JR
Flaches Abdeckprofil JR
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze JR
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
alternative Abdeckung mit
U-förmig gekantetem
Aluminium-Abdeckblech
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zur BOX D-85:
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
optional mit
Rahmenstütze JR
Biegen des Aufsatzprofil JR einschließlich flachem Abdeckprofil JR:
- CNC-Biegeradius > 1200 mm
- Einsägebiegeradius > 230 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 3,0 m,
Länge unbegrenzt
Quadratisch: max. 3,5 x 3,5 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
18

EPS.LUMI BOX S-112
Einseitiges Leuchtgehäuse,
minimale Bautiefe 350 mm
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 50/50/4 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Aluminiumrückwand
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-016
EPS 1-023
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-037
EPS 1-051
EPS 1-049
Aufsatzprofil SR
Flaches Abdeckprofil SR
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze SR
Eckverbinder Aufsatzprofil SR
Verbinder Aufsatzprofil SR
alternative Abdeckung mit
U-förmig gekantetem
Aluminium-Abdeckblech
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zur BOX S-112:
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
optional mit
Rahmenstütze SR
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
einschließlich flachem Abdeckprofil SR möglich:
Einsägebiegeradius > 300 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe über 3,0 m,
Länge unbegrenzt
Quadratisch: über 3,5 x 3,5 m
Bei Höhen ≥ 5 m bitte Rücksprache
mit der EPS-Anwendungstechnik
halten.
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
19

EPS.LUMI BOX D-112
Doppelseitiges Leuchtgehäuse,
minimale Bautiefe 400 mm
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 50/50/4 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-016
EPS 1-023
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-037
EPS 1-051
EPS 1-049
Aufsatzprofil JR
Flaches Abdeckprofil JR
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze SR
Eckverbinder Aufsatzprofil SR
Verbinder Aufsatzprofil SR
alternative Abdeckung mit
U-förmig gekantetem
Aluminium-Abdeckblech
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zur BOX D-112:
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
optional mit
Rahmenstütze SR
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
einschließlich flachem Abdeckprofil SR möglich:
Einsägebiegeradius > 300 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe über 3,0 m,
Länge unbegrenzt
Quadratisch: über 3,5 x 3,5 m
Bei Höhen ≥ 5 m bitte Rücksprache
mit der EPS-Anwendungstechnik
halten.
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
20

EPS.LUMI DISPLAY S-85
Unbeleuchtetes Wanddisplay,
Bautiefe 100 mm,
stranggepreßte Aluminiumprofile
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 40/40/3 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Spanntuch
Materialliste
EPS 1-015
EPS 1-022
EPS 1-070
OPTIONAL
EPS 1-050
EPS 1-048
Aufsatzprofil JR
Flaches Abdeckprofil JR
Tuchhalter
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zum DISPLAY S-85:
Beachten Sie unsere Montageanleitung für unbeleuchtete Display-Spanntuchflächen
auf Seite 34.
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Biegen des Aufsatzprofil JR einschließlich flachem Abdeckprofil JR:
- CNC-Biegeradius > 1200 mm
- Einsägebiegeradius > 230 mm
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 3,0 m,
Länge unbegrenzt
Quadratisch: max. 3,5 x 3,5 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
21

EPS.LUMI DISPLAY S-112
Unbeleuchtetes Wanddisplay,
Bautiefe 118 mm,
stranggepreßte Aluminiumprofile
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 50/50/4 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Spanntuch
Materialliste
EPS 1-016
EPS 1-023
EPS 1-070
OPTIONAL
EPS 1-051
EPS 1-049
Aufsatzprofil SR
Flaches Abdeckprofil SR
Tuchhalter
Eckverbinder Aufsatzprofil SR
Verbinder Aufsatzprofil SR
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zum DISPLAY S-112:
Beachten Sie unsere Montageanleitung für unbeleuchtete Display-Spanntuchflächen
auf Seite 34.
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
einschließlich flachem Abdeckprofil SR möglich:
Einsägebiegeradius > 300 mm
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe über 3,0 m,
Länge unbegrenzt
Quadratisch: über 3,5 x 3,5 m
Bei Höhen ≥ 5 m bitte Rücksprache
mit der EPS-Anwendungstechnik
halten.
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
22

EPS.LUMI KIT S-85
Bausatz für die Umrüstung
vorhandener Acrylglas-Leuchtgehäuse
oder für andere Anwendungen
Siehe auch Bestellinformationen für Bausätze auf S. 32.
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-015
EPS 1-022
EPS 1-050
EPS 1-048
EPS 1-070
Aufsatzprofil JR
Flaches Abdeckprofil JR
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
optional mit Rahmenstütze JR
Bitte beachten Sie folgende Hinweise zum KIT S-85:
Die Stahlrohr-Aussteifungsstreben für die Rahmenstützen 180 mm kürzer als die
Gehäuse-Gesamthöhe zuschneiden. Alternativ muss der vorhandene Unterteilrahmen
zusätzlich ausgesteift werden, damit er sich beim Spannen des Gewebes nicht verformt.
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Biegen des Aufsatzprofil JR einschließlich flachem Abdeckprofil JR:
- CNC-Biegeradius > 1200 mm
- Einsägebiegeradius > 230 mm
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 3,0 m,
Länge unbegrenzt
Quadratisch: max. 3,5 x 3,5 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
23

EPS.LUMI KIT S-112
Bausatz für die Umrüstung
vorhandener Acrylglas-Leuchtgehäuse
oder für andere Anwendungen
Siehe auch Bestellinformationen für Bausätze auf S. 32.
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-016
EPS 1-023
EPS 1-051
EPS 1-049
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-037
Aufsatzprofil SR
Flaches Abdeckprofil SR
Eckverbinder Aufsatzprofil SR
Verbinder Aufsatzprofil SR
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze SR
optional mit Rahmenstütze SR
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-064 Tuchhalterhebel
EPS 1-062 Tuchhalter-Spanner (alternativ)
EPS 1-060 Gummihammer (alternativ)
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zum KIT S-112:
Die Stahlrohr-Aussteifungsstreben der Rückwand 215 mm kürzer als die Gehäuse-
Gesamthöhe zuschneiden.
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
einschließlich flachem Abdeckprofil SR möglich:
Einsägebiegeradius > 300 mm
Tuchzugabe
Baugrößen
63 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe über 3,0 m,
Länge unbegrenzt
Quadratisch: über 3,5 x 3,5 m
Bei Höhen ≥ 5 m bitte Rücksprache
mit der EPS-Anwendungstechnik
halten.
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
24

EPS.LUMI BOX S-176
Einseitiges Leuchtgehäuse,
176 mm Bautiefe,
stranggepreßte Aluminiumprofile,
innenliegende Stahlstreben, Reflektortechnik nicht möglich
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Aluminiumrückwand
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-101
EPS 1-130
EPS 1-087
EPS 1-086
EPS 1-053
EPS 1-052
EPS 1-070
GRIP Grundprofil
GRIP Abdeckprofil
Eckverbinder
Verbindungsplatte
Einsteckecke für C-Rahmen
Verzinktes Stahlrohr Q 20/20/1,5 mm
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-062 Tuchhalter-Spanner
EPS 1-060 Gummihammer
EPS 1-058 Druckluftmeißel
Bitte beachten Sie folgende Hinweise zur BOX S-176:
Die Stahlrohr-Aussteifungsstreben der Rückwand 70 mm kürzer zuschneiden als die
Gehäuse-Gesamthöhe.
Das Abdeckprofil ist auf dem Grundprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, auch durch Einsägen ist eine Verformung
nicht möglich, da das GRIP-Abdeckprofil nicht verformt werden kann.
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
Aussteifungsstreben
18 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 1,0 m,
Länge unbegrenzt
Quadratisch: max. 2,0 x 2,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
Abstand in Abhängigkeit der Gehäusehöhe.
Die erste Strebe wird links
und rechts 150 mm vom Rand weg
gesetzt.
Gehäusehöhe Abstand
< 800 mm = ~ 1300 mm
800 - 1000 mm = ~ 1000 mm
>1000 mm = ~ 700 mm
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
25

EPS.LUMI BOX S-67
Einseitiges Leuchtgehäuse,
minimale Bautiefe 300 mm
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 30/30/3 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Aluminiumrückwand
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-111
EPS 1-130
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-036
EPS 1-050
EPS 1-048
GRIP Aufsatzprofil JR
GRIP Abdeckprofil
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze JR
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
alternative Abdeckung mit
U-förmig gekantetem
Aluminium-Abdeckblech
optional mit
Rahmenstütze JR
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-062 Tuchhalter-Spanner
EPS 1-060 Gummihammer
Bitte beachten Sie folgende Hinweise zur BOX S-67:
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
des GRIP-Aufsatzprofils ohne GRIP-Abdeckprofil möglich:
Einsägebiegeradius > 230 mm
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
18 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 2,0 m,
Länge unbegrenzt
Quadratisch: max. 3,0 x 3,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
26

EPS.LUMI BOX D-67
Doppelseitiges Leuchtgehäuse,
minimale Bautiefe 350 mm
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 30/30/3 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-111
EPS 1-130
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-036
EPS 1-050
EPS 1-048
GRIP Aufsatzprofil JR
GRIP Abdeckprofil
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze JR
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
alternative Abdeckung mit
U-förmig gekantetem
Aluminium-Abdeckblech
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-062 Tuchhalter-Spanner
EPS 1-060 Gummihammer
Bitte beachten Sie folgende Hinweise zur BOX D-67:
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
des GRIP-Aufsatzprofils ohne GRIP-Abdeckprofil möglich:
Einsägebiegeradius > 230 mm
optional mit
Rahmenstütze JR
Infos zur Anzahl der Leuchtstofflampenreihen finden Sie auf Seite 35.
Tuchzugabe
Baugrößen
18 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 2,0 m,
Länge unbegrenzt
Quadratisch: max. 3,0 x 3,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
27

EPS.LUMI DISPLAY S-50
Unbeleuchtetes Wanddisplay,
Bautiefe 50 mm,
stranggepreßte Aluminiumprofile,
benötigt keine Unterkonstruktion
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Spanntuch
Materialliste
EPS 1-121
EPS 1-130
EPS 1-050
EPS 1-048
EPS 1-070
GRIP Aufsatzprofil Wandmontage
GRIP Abdeckprofil
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-062 Tuchhalter-Spanner
EPS 1-060 Gummihammer
Bitte beachten Sie folgende Hinweise zu DISPLAY S-50:
Beachten Sie unsere Montageanleitung für unbeleuchtete Display-Spanntuchflächen
auf Seite 34.
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, auch durch Einsägen ist eine Verformung
nicht möglich, da das GRIP-Abdeckprofil nicht verformt werden kann.
Tuchzugabe
Baugrößen
18 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 2,0 m,
Länge unbegrenzt
Quadratisch: max. 3,0 x 3,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
28

EPS.LUMI DISPLAY S-67
Unbeleuchtetes Wanddisplay,
Bautiefe 66 mm,
stranggepreßte Aluminiumprofile
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 30/30/3 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Spanntuch
Materialliste
EPS 1-111
EPS 1-130
EPS 1-070
GRIP Aufsatzprofil JR
GRIP Abdeckprofil
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-062 Tuchhalter-Spanner
EPS 1-060 Gummihammer
Bitte beachten Sie folgende Hinweise zu DISPLAY S-67:
Beachten Sie unsere Montageanleitung für unbeleuchtete Display-Spanntuchflächen
auf Seite 34.
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
des GRIP-Aufsatzprofils ohne GRIP-Abdeckprofil möglich:
Einsägebiegeradius > 230 mm
Tuchzugabe
Baugrößen
18 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 3,0 m,
Länge unbegrenzt
Quadratisch: max. 3,5 x 3,5 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
29

EPS.LUMI KIT S-67
Bausatz für die Umrüstung
vorhandener Acrylglas-Leuchtgehäuse
oder für andere Anwendungen
Siehe auch Bestellinformationen für Bausätze auf S. 32.
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-111
EPS 1-130
EPS 1-050
EPS 1-048
EPS 1-070
OPTIONAL
EPS 1-052
EPS 1-036
GRIP Aufsatzprofil JR
GRIP Abdeckprofil
Eckverbinder Aufsatzprofil JR
Verbinder Aufsatzprofil JR
Tuchhalter
Verzinktes Stahlrohr Q 20/20/1,5 mm
Rahmenstütze JR
optional mit Rahmenstütze JR
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-062 Tuchhalter-Spanner
EPS 1-060 Gummihammer
Bitte beachten Sie folgende Hinweise zu KIT S-67:
Die Stahlrohr-Aussteifungsstreben für die Rahmenstützen 145 mm kürzer als die
Gehäuse-Gesamthöhe zuschneiden. Alternativ muss der vorhandene Unterteilrahmen
zusätzlich ausgesteift werden, damit er sich beim Spannen des Gewebes nicht
verformt.
Das Abdeckprofil ist auf dem Aufsatzprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern
Das Profil kann nicht CNC-gebogen werden, aber durch Einsägen ist eine Verformung
des GRIP-Aufsatzprofils ohne GRIP-Abdeckprofil möglich:
Einsägebiegeradius > 230 mm
Tuchzugabe
Baugrößen
18 mm umlaufend,
Grammatur
min. 550 gr/qm
Außenbereich
Rechteckig: Höhe max. 2,0 m,
Länge unbegrenzt
Quadratisch: max. 3,0 x 3,0 m
Im Innenbereich kann ein
größeres Format gewählt
werden, da keine Belastung
durch Windkräfte.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
30

EPS.LUMI BOX 4-66
4-seitig leuchtender Würfel,
stranggepreßte Aluminiumprofile
Weitere benötigte Bauteile, die NICHT im Lieferumfang enthalten sind:
- Eigenbau-Aluminiumrohrrahmen 40/40/3 mm (endgültige Querschnittsdimensionierung
ist vom Verarbeiter eigenverantwortlich zu wählen)
- Aluminiumdeckel und -boden
- Leuchtstofflampen inkl. Installationen
- Spanntuch (beachten Sie unser Angebot an Backlit-Geweben)
Materialliste
EPS 1-028
EPS 1-031
EPS 1-015
EPS 1-070
Eckprofil
Außenecken-Abdeckprofil
Aufsatzprofil JR
Tuchhalter
Empfohlene Werkzeuge
EPS 1-065 Tuchhalter-Zange
EPS 1-062 Tuchhalter-Spanner
EPS 1-060 Gummihammer
EPS 1-063 Profillöser
Bitte beachten Sie folgende Hinweise zur Box 4-66:
Das Abdeckprofil ist auf dem Eckprofil stets mit Schrauben gegen unbeabsichtigtes
Lösen zu sichern.
Tuchzugabe
63 mm umlaufend,
Grammatur
min. 550 gr/qm
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
31

EPS.LUMI Bestellinformationen für Bausätze
Folgende Maße bei Kits und Eigenbaurahmen beachten:
EPS 1-015 Aufsatzprofil leicht JR
EPS 1-016 Aufsatzprofil schwer SR
t = 2,5 mm
t = 4,5 mm
t
Bestellmaß
t
EPS 1-111 GRIP Aufsatzprofil JR
t = 2,5 mm
t
Bestellmaß
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
32

EPS.LUMI Systematische Darstellung Aussteifungsstreben
Die folgende Darstellungen gelten für die Boxen:
Box S-240, Box S-240-R, Box S-170, Box S-H-223 und Box S-176
Die Befestigung der Aussteiffungsstreben erfolgt mit Hilfe der Einsteckecken.
LUMI-2000
LUMI-2000
Einsteckecken EPS 1-053
Aussteifungstreben
aus verzinktem Stahlrohr
(20/20/1,5 mm)
EPS 1-052
150 mm 150 mm
Die erste Strebe wird links und rechts
150 mm vom Rand weg gesetzt.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
33

EPS.LUMI Montagehinweise Display
Hinweise beziehen sich auf unbeleuchtete Display-Spanntuchfläche mit Aufsatzprofil.
Montage am Beispiel des
Aufsatzprofils schwer SR EPS 1-016
Rahmen aus Alu-
Vierkantrohr
1. Vierkantrohr montieren
2. Aufsatzprofil befestigen
3. Tuch einspannen
4. Abdeckprofil aufsetzen
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
34

EPS.LUMI Informationen zu Leuchtstofflampenreihen
Die hier gemachten Angaben sind nur Richtwerte, die je nach Projekt und verwendetem
Backlit-Gewebe noch einmal überprüft werden sollten. Die Installationen an den Aussteifungsstreben
verschrauben.
Nachstehenden Angaben zur Anzahl der Leuchtstofflampenreihen beziehen sich auf die
BOXEN S-240 und S-240-R:
Gehäusehöhe Box S-240
Box S-240-R
< 400 mm 1 Reihe 1 Reihe
400 - 650 mm 2 Reihen 1 Reihe
650 - 850 mm 3 Reihen 1 Reihe
850 - 1150 mm 4 Reihen 2 Reihen
1150 - 1450 mm 5 Reihen 3 Reihen
1450 - 1750 mm 6 Reihen 4 Reihen
1750 - 2000 mm 7 Reihen 5 Reihen
Nachstehenden Angaben zur Anzahl der Leuchtstofflampenreihen beziehen sich auf die
BOXEN S-170 und D-260:
Gehäusehöhe Box S-170, Box D-260
< 300 mm 1 Reihe
300 - 450 mm 2 Reihen
450 - 670 mm 3 Reihen
670 - 900 mm 4 Reihen
900 - 1150 mm 5 Reihen
1150 - 1400 mm 6 Reihen
1400 - 1650 mm 7 Reihen
1650 - 1900 mm 8 Reihen
Grundregel zur Ermittlung des Leuchtstofflampen-Achsabstands
90°
Schnittpunkt muss min.
~30 - 40 mm HINTER
DEM BACKLIT LIEGEN!
90°
Rückwand
Diffusor/ Backlit
Mitte Leuchtmittel
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
35

EPS.LUMI Ecken
Eckprofil
EPS 1-028
Außenecke
Außenecken-
Abdeckung
EPS 1-029
Innenecke
Stoßabdeckung
EPS 1-030
Innenecken-
Abdeckung
EPS 1-031
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
36

EPS.LUMI Sonderformen
Mit EPS.LUMI lassen sich auch eine Vielzahl von
Sonderformen realisieren. Ob rund, oval,
abgerundete Ecken oder Buchstaben.
Rufen Sie uns an, wir helfen Ihnen gerne
weiter.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
37

EPS.LUMI Zugversuche
Bei großformatigen Spanntuchanlagen und exponierten
Platzierungen an hohen Gebäuden oder
Küstennähe, benötigen Sie genaue Informationen
zur Leistungsfähigkeit unserer Spannprofilsysteme.
Wir haben unsere Profile in unabhängigen Prüfinstituten
umfassenden Tests unterziehen lassen
und unterstützen Sie gerne mit unserem Know-
How und statischen Werten der Zugversuche.
Sprechen Sie uns an.
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
38

EPS.LUMI Notizen
EPS Profiled Solutions GmbH Fon +49 (0) 271.40 58 110 info@eps-solutions.de
Auf der Weiß 1, 57074 Siegen/Germany Fax +49 (0) 271.40 58 119 www.eps-solutions.de
39

EPS Profiled Solutions GmbH
Auf der Weiß 1
57074 Siegen/Germany
Fon +49 (0) 271.40 58 110
Fax +49 (0) 271.40 58 119
info@eps-solutions.de
www.eps-solutions.de
