Institut für Thermodynamik und Wärmetechnik

Forschungs- und Testzentrum für Solaranlagen (TZS)

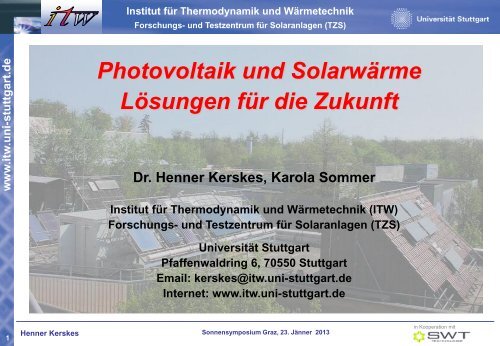

Forschungs- und Testzentrum für Solaranlagen

Photovoltaik und Solarwärme

Lösungen für die Zukunft

Dr. Henner Kerskes, Karola Sommer

Institut für Thermodynamik und Wärmetechnik (ITW)


Universität Stuttgart

Pfaffenwaldring 6, 70550 Stuttgart

Email: kerskes@itw.uni-stuttgart.de

Internet: www.itw.uni-stuttgart.de

1

Henner Kerskes

Sonnensymposium Graz, 23. Jänner 2013

in Kooperation mit





Inhalte

Einleitung

Beschreibung der untersuchten Trinkwasser- und Kombianlagen

Bewertungskriterien

Annahmen und Randbedingungen

Ergebnisse:

Primärenergiebedarf

Finanzielle Amortisationszeit

… jeweils für Trinkwasseranlagen, Kombianlagen im Neubau und im Bestand

Fazit

2



in Kooperation mit





Einleitung

Nutzung verschiedener solarer Technologien zur Deckung des Wärme- und

Strombedarfs eines Einfamilienhauses (Wohnfläche 128 m², Standort

Würzburg); ST: Solarthermie; PV: Photovoltaik

Betrachtung von Trinkwasseranlagen und von Kombianlagen

Ausführung des Modellgebäudes als Neubau und als Bestandsgebäude mit

folgendem Wärme- und Strombedarf:

TW-Wärmebedarf

[kWh/a]

Raumwärmebedarf

[kWh/a]

Strombedarf

[kWh/a]

TW-Anlagen 2941 - 3500

Kombianlagen

- Neubau (EnEV2009) 2941 9090 (t V,max = 35°C) 3500

- Bestand (WSchVO95) 2941 11877 (t V,max = 50°C) 3500

3



in Kooperation mit





Aufteilung der Dachfläche

genutzte Dachfläche (45 ° Neigung, nach Süden ausgerichtet):

für Kombianlagen: 55 m² (max. Dachfläche des Modellgebäudes)

für TW-Anlagen: 30 m² (entspricht mit ca. 3,5 kWp typ. PV-Anlagengröße)

Aufteilung der Dachfläche zwischen ST und PV:

Typische ST-Trinkwasseranlage mit A koll

= 4,7 m²

Typische ST-Kombianlage mit A koll

= 14 m²

Restliche Fläche für PV-Module

4



in Kooperation mit





TW-Anlagen

el.

6



in Kooperation mit





Untersuchte solare Kombianlagen

Wärmeerzeugung

solar

Nachheizung

Stromerz.

Kombi-Ref - Gas-BW -

Kombi-PV1 PV+ E-Heizstab (mit Kombispeicher) E-Heizstab PV

Kombi-ST1 ST - Kombianlage Gas-BW PV

Kombi-PV2 PV-Deckung des WP-Stroms L/W-WP PV

Kombi-ST2 PV-Deckung des WP-Stroms + ST L/W-WP PV

Ref: Referenzanlage ohne solar,

L/W-WP: Luftwasser-Wärmepumpe

BW: Brennwertkessel

7



in Kooperation mit





Kombi-Anlagen

41 m²

el.

8



in Kooperation mit


Nutzungsgrade




Annahmen und Randbedingungen

Gas – Brennwertkessel: 85%

Gas – Durchlauferhitzer: 75%

Elektrischer Durchlauferhitzer bzw. Heizstab: 99%

WP - Jahresarbeitszahl in Anlehnung an ISE-Felduntersuchungen *

WP - Sperrzeiten werktags (10:45 bis 12:15 u. 17:30 bis 19:00)

Haushaltsstrombedarf: 3.500 kWh/a

Nachtstrom werktags 22:00 bis 6:00 und Wochenende ganztägig

Nutzung des PV-Ertrags vorrangig zur Deckung des Haushaltsstrom- und

Hilfsstrombedarfs, dann Heiz- bzw. WP-Strom, dann Einspeisung

9

Max. Speichertemperatur für PV + E-Heizstab (zur Begrenzung der Speicher-

Wärmeverluste):


TW-PV1: 55 °C ; Kombi-PV1: 80 °C


* Fraunhofer ISE, Freiburg 2010/ 2011

in Kooperation mit





Bewertungskriterien

Primärenergiebedarf zur Deckung des Wärmebedarfs

(PEF für Erdgas: 1,1; PEF für Strom: 2,6)

Primärenergiebedarf zur Deckung des Strombedarfs

(Haushalts- + Hilfsstrombedarf, PEF für Strom: 2,6)

Primärenergiebedarf gesamt = PE-Bedarf für Wärme + PE-Bedarf für Strom

Anteilige Primärenergieeinsparung fsav:

PE- Einsparung bezogen auf die Referenzanlage ohne solar (f sav = 1 − Q PE

Q PE,Ref

)

Wirtschaftlichkeit: Finanzielle Amortisationszeit

Berechnungen jeweils mit und ohne Einspeisung des PV-

Überschussstroms zur Abschätzung des Umfangs der

Stromnetznutzung

10



in Kooperation mit





Ergebnisse

Betrachtet wird zunächst die Primärenergiebedarf (Einsparung)

der drei Anlagentypen für:

TW-Anlagen: TW-Erwärmung + Haushaltsstrom (Ref: ca. 14.000 kWh/a)

Kombianlage: TW-Erwärmung + Haushaltsstrom + Raumheizung

im Neubau (Ref: ca. 26.000 kWh/a)

im Bestand (Ref: ca. 30.000 kWh/a)

* Fraunhofer ISE, Freiburg 2010/ 2011

11



in Kooperation mit





Ergebnisse Primärenergie-Bedarf : solare Trinkwasseranlagen

PE-Bedarf

[kWh/a]

16.000

fsav [-]

0,9

fsav,ges ohne Einspeisg.

fsav,ges mit Einspeisung

14.000

0,8

PE-Bedarf Wärme

12.000

0,7

PE-Bedarf Strom

0,6

10.000

Gesamt ohne Einspeisg.

0,5

8.000

Gesamt mit Einspeisg.

0,4

6.000

0,3 ‣ Kombination aus solar-

4.000

0,2 thermischer TW-Er-

2.000

wärmung mit Gas-DLE

0,1

und PV (für Haushalts-

0

0 strom) benötigt am

TW-Ref TW-PV1 TW-ST1 TW-PV2 TW-ST2 wenigsten Primärenergie

bei einem Wärmebedarf von ca. 3300 kWh/a (inkl. Speicherungsverluste)

(TW-ST1)

und einem Strombedarf von ca. 3600 kWh/a; davon HH-Strom 3500 kWh/a

12



in Kooperation mit





Ergebnisse Primärenergie-Bedarf : Kombianlagen im Neubau

PE-Bedarf

[kWh/a]

40.000

35.000

30.000

25.000

20.000

15.000

10.000

5.000

0

K-Ref K-PV1 K-ST1 K-PV2 K-ST2

fsav [-]

• bei einem Wärmebedarf von ca. 13.000 kWh/a (inkl. Speicherungs

-verluste) und einem Strombedarf von ca. 3800 kWh/a

• Keine PE-Einsparung bei Kombi-PV1 ohne Einspeisung

1

0,8

0,6

0,4

0,2

0

-0,2


fsav,ges mit Einspeisg.





‣ Kombinationen mit Solarthermie

(K-ST1/2) und

mit PV-Deckung des

Wärmepumpenstroms

(K-PV2) führt zu den

geringsten Primärenergieverbräuchen

13



in Kooperation mit





Ergebnisse Primärenergie-Bedarf : Kombianlagen im Bestand

PE-Bedarf

[kWh/a]

40.000

35.000

30.000

25.000

20.000

15.000

10.000

5.000

0

K-Ref K-PV1 K-ST1 K-PV2 K-ST2

fsav [-]

• bei einem Wärmebedarf von ca. 16.000 kWh/a (inkl. Speicherungsverluste)

und einem Strombedarf von ca. 3800 kWh/a

• Keine PE-Einsparung bei Kombi-PV1

1

0,8

0,6

0,4

0,2

0

-0,2


fsav,ges mit Einspeisg.





‣ Kombinationen mit Solarthermie

(K-ST1/2) und

mit PV-Deckung des

Wärmepumpenstroms

(K-PV2) führt zu den

geringsten Primärenergieverbräuchen

14



in Kooperation mit





Ergebnisse finanzielle Amortisationszeit: solare TW-Anlagen

FAZ [a]

18

16

14

12

10

8

6

4

2

0

FAZ mit Anrechnung des Gasanschlusses

ohne EVgü

EVgü 19,5 ct/kWh


TW-PV1 TW-ST1 TW-PV2 TW-ST2

EVgü: Einspeisevergütung

Inkl. Kosten für Gasanschluss

15



in Kooperation mit





Ergebnisse finanzielle Amortisationszeit: solare TW-Anlagen

FAZ [a]

18

16

14

12

10

8

6

4

2

0


FAZ mit Anrechnung des Gasanschlusses


ohne EVgü



‣ kürzeste finanzielle

Amortisationszeit (FAZ)

für Solaranlage zur

Trinkwassererwärmung

und PV-Anlage zur

Deckung des Haushaltsstroms

(TW-ST1) und

ggf. Einspeisung


16



in Kooperation mit


Keine fin. Amortisation




Finanzielle Amortisationszeit : Kombianlagen im Neubau

FAZ [a]

25

20

ohne EVgü


15


10

5

0

K-PV1 K-ST1 K-PV2 K-ST2



für solarthermische

Kombianlage und

PV-Anlage zur Deckung

des Haushaltstroms und

ggf. Einspeisung (K-ST1)



17



in Kooperation mit


Keine fin. Amortisation




Finanzielle Amortisationszeit : Kombianlagen im Bestand

FAZ [a]

25

20

15

ohne EVgü



10

5

0





Kombianlage und

PV-Anlage zur Deckung

des Haushaltstroms und

ggf. Einspeisung (K-ST1)



18



in Kooperation mit





Fazit solare Trinkwasseranlagen

Höchste primärenergetische Effizienz:

Niedrigste finanzielle Amortisationszeit:

ST mit Erdgas-Nachheizung


… gilt sowohl ohne als auch mit Anrechnung der PV-Netzeinspeisung

Vorteil der ST liegt in der hohen flächenspezifischen Effizienz der Kollektoren

Nachteil der Wärmepumpe: niedrige Jahresarbeitszahl zur

Warmwasserbereitung und geringe solare Deckung des WP-Stroms

Nachteil der direkten elektrischen Warmwasserbereitung: höhere

Brennstoffkosten und geringere PV-Einnahmen da weniger PV-Strom zur

Einspeisung verfügbar

19



in Kooperation mit





Fazit solare Trinkwasseranlagen


20



in Kooperation mit





Fazit solare Kombianlagen

Höchste PE – Effizienz - ohne EVgü: ST mit WP – Nachheizung

- mit EVgü: PV + WP

Niedrigste FAZ (ohne und mit EVgü):


… gilt sowohl im Neubau als auch im Bestand

Das System ST + WP ist energetisch effizient, allerdings relativ teuer

Das System PV + WP erreicht mittels der Netzeinspeisung des überschüssigen

PV-Ertrags einen niedrigen PE-Bedarf (solare Deckung des WP-Stroms ist gering)

Das System PV + E-Heizstab ist primärenergetisch ineffizient und erreicht keine

finanzielle bzw. energetische Amortisation

21



in Kooperation mit





Fazit solare Kombianlagen

ST mit WP – Nachheizung mit EVgü: PV + WP

22



in Kooperation mit





Fazit

Generell gut beraten

mit Solarthermie zur Wärmeerzeugung

und PV für Stromerzeugung

ggf. PV in Kombination mit WP auch Raumheizung

23



in Kooperation mit





Danke für Ihre Aufmerksamkeit

24



in Kooperation mit





Anhang

Folien mit weiterführenden Informationen,

die aus zeitlichen Gründen nicht gezeigt werden

25



in Kooperation mit





Energetische Amortisationszeit (EAZ) : solare TW-Anlagen

EAZ [a]

Energetische Amortisationszeit

10

9

ohne Einspeisg.

8

mit Einspeisg.

7

6

5

4

3

2

1

0


‣ kürzeste energetische

Amortisationszeit (EAZ)


Trinkwassererwärmung

und PV-Anlage zur

Deckung des Haushaltsstroms

und ggf.

Einspeisung (K-ST1)

26



in Kooperation mit


Keine energ. Amortisation




Ergebnisse EAZ : Kombi-Anlagen im Neubau + Bestand

EAZ [a]

10

9

8

7

6

5

4

3

2

1

0

Energetische Amortisationszeit


Neubau - ohne EVgü Einspeisg.

Neubau - mit EVgü Einspeisg.

Bestand - ohne EVgü Einspeisg.

Bestand - mit EVgü Einspeisg.

‣ kürzeste energetische

Amortisationszeit (EAZ)

ohne Einspeisung

- therm. Solaranlage

mit WP und PV

mit Einspeisung

- dito und PV + WP

27



in Kooperation mit





Annahmen zur finanziellen Amortisationszeit (FAZ)

Investitionskosten

ST, GasBW, Kombi-Wärmepumpe nach MAP-Evaluierung 2009

PV: Preisindex BSW 3. Quartal 2012

Durchlauferhitzer, Brauchwasser-WP: Internet-Preisvergleich

Gutschrift für reduzierten hydraulischen Montageaufwand (ST + GasBW bzw. WP)

Gutschrift für reduz. Dach-Montageaufwand für zeitgleiche Installation ST + PV

Kosten für Gasanschluss: 2025 €

MAP-Förderung (Stand 08/2012) für Anlagen im Bestand

Zinssatz 2%, jährliche Energiepreissteigerung 5%

Berechnung mit 3 Einspeisevergütungssätzen 0,0 ct/kWh; 19,5 ct/kWh; 15 ct/kWh

Aktuelle Energiepreise nach folgender Tabelle:

Erdgas

Strom

Wärmepumpentarif

Heizstrom

Hochtarif

Heizstrom

Niedertarif

Haushaltsstrom

ct/kWh 7,0 17,75 19,41 15,30 25,74

28



in Kooperation mit





Annahmen zur Energetischen Amortisationszeit (EAZ)

Daten zum kumulierten Energieaufwand aus ecoinvent 2.2, teilweise

sind Anpassungen oder Extrapolationen für die hier betrachteten

Anlagen nötig

Daten für ST-Anlagen aus ITW-Untersuchungen

Daten für PV-Anlage aus Report IEA-PVPS-T12-02:2011, IEA-PVPS-

Task 12, Oktober 2011

Berechnung der EAZ sowohl mit als auch ohne Anrechnung des

eingespeisten PV-Stroms (aus der Jahresbilanz, mit Primärenergiefaktor 2,6)

29



in Kooperation mit





Anhang

Solarerträge

Detail-Ergebnisse Primärenergiebedarf für Kombianlagen im Neubau

30



in Kooperation mit





Solarerträge der Trinkwasseranlagen

Beschreibung Einheit TW-PV1 TW-ST1 TW-PV2 TW-ST2

ST-Fläche [kWh/a] - 4,7 - 4,7

ST-Ertrag [kWh/a] - 2.387 - 1.711

PV-Fläche [kWh/a] 30 25,3 30 25,3

PV-Peakleistung [kWp] 3,7 3,1 3,7 3,1

Gesamter PV-Ertrag [kWh/a] 4.016 3.392 4.016 3.392

PV-Ertrag zur Strombedarfsdeckung

PV-Ertrag zur Wärmebedarfsdeckung

[kWh/a] 1.464 1.448 1.464 1.436

[kWh/a] 1.979 0 98 24

PV-Einspeisung [kWh/a] 572 1.942 2.455 1.931

Sol. Deckungsanteil Wärme fsol [-] 0,59 0,71 0,07 0,37

fsol : solare Deckung des Wärmebedarfs bzw.

des Kompressorstrombedarfs (inkl. Speicherungsverluste)

31



in Kooperation mit





Solarerträge der Kombianlagen /Neubau

Beschreibung Einheit Kombi-PV1 Kombi-ST1 Kombi-PV2 Kombi-ST2

ST-Fläche [kWh/a] - 14 - 14

ST-Ertrag [kWh/a] - 3.988 - 3.948

PV-Fläche [kWh/a] 55 41 55 41





[kWh/a] 1.726 1.681 1.726 1.680

[kWh/a] 3.890 0 309 67

PV-Einspeisung [kWh/a] 1.745 3.807 5.325 3.740




32



in Kooperation mit





Solarerträge der Kombianlagen /Bestand

Beschreibung Einheit Kombi-PV1 Kombi-ST1 Kombi-PV2 Kombi-ST2

ST-Fläche [kWh/a] - 14,0 - 14,0

ST-Ertrag [kWh/a] - 3.933 - 3.898

PV-Fläche [kWh/a] 55,0 41,0 55,0 41,0





[kWh/a] 1.729 1.684 1.729 1.683

[kWh/a] 3.973 0 418 123

PV-Einspeisung [kWh/a] 1.659 3.804 5.214 3.681




33



in Kooperation mit





Details PE-Bedarf für Wärme: Kombianlagen /Neubau

Beschreibung Einheit Kombi-

Ref

Kombi-

PV1

Kombi-

ST1

Kombi-

PV2

Kombi-

ST2

Wärmebedarf * [kWh/a] 12.675 13.195 13.284 12.756 13.224

Nachheizbedarf [kWh/a] 12.675 9.310 9.295 12.762 9.300

als Wärme [kWh/a] 12.675 - 9.295 - -

als Strom [kWh/a] - 9.310 - 4.741 3.495

PV-Ertrag gesamt [kWh/a] - 7.363 5.489 7.363 5.488

PV-Ertrag zur Deckung

des Wärmebedarfs

[kWh/a] - 3.886 - 309 67

ST-Ertrag [kWh/a] - - 3.988 - 3.948

PE-Bedarf Wärme [kWh/a] 16.403 24.450 12.029 11.522 8.915

fsav,therm,PE [-] 0 -0,49 0,27 0,30 0,46

34

PEF Erdgas: 1,1

PEF Strom: 2,6



* inkl. Wärmeverluste des Speichers

in Kooperation mit





Details PE-Bedarf für Strom: Kombianlagen /Neubau


Ref

Kombi-

PV1

Kombi-

ST1

Kombi-

PV2

Kombi-

ST2

Strombedarf * [kWh/a] 3.755 3.755 3.824 3.755 3.823

Netzstrombedarf [kWh/a] 3.755 2.028 2.141 2.028 2.142

PV-Ertrag gesamt [kWh/a] - 7.363 5.489 7.363 5.488

PV-Ertrag zur Deckung

des Strombedarfs

[kWh/a] - 1.726 1.681 1.726 1.680

PE-Bedarf Strom [kWh/a] 9.764 5.273 5.568 5.272 5.568

fsav,el,PE [-] 0 0,46 0,44 0,46 0,44

PEF Strom: 2,6

* Strombedarf für Haushalts- und

Hilfsstrom, nicht für WP-Antrieb

35



in Kooperation mit





Details Gesamt-PE-Bedarf : Kombianlagen /Neubau


Ref

Kombi-

PV1

Kombi-

ST1

Kombi-

PV2

Kombi-

ST2

PE-Bedarf Wärme * [kWh/a] 16.403 24.450 12.029 11.522 8.915

PE-Bedarf Strom ** [kWh/a] 9.764 5.273 5.568 5.272 5.568

ohne Anrechnung der PV-Einspeisung

PE-Bedarf gesamt [kWh/a] 26.167 29.723 17.597 16.794 14.483

fsav,tot,PE [-] 0 -0,14 0,33 0,36 0,45

Mit Anrechnung PV-Einspeisung

PV-Einspeisung [kWh/a] - 1.749 3.807 5.325 3.740

PE-Bedarf gesamt [kWh/a] 26.167 25.176 7.699 2.949 4.759

fsav,tot,PE [-] 0 0,04 0,71 0,89 0,82

* für einen Wärmebedarf von ca. 13.000 kWh/a

** für einen Strombedarf von ca. 3.800 kWh/a

36



in Kooperation mit

Dr. Henner Kerskes, Institut fÃ¼r Thermodynamik und WÃ¤rmetechnik an

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
