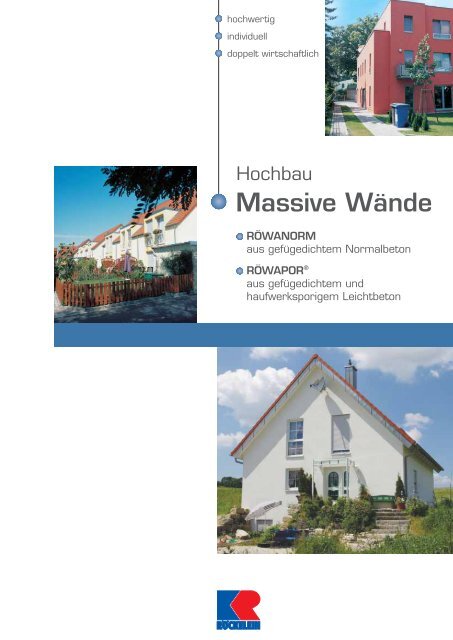

Massive Wände - Kaspar Röckelein KG

hochwertig
individuell
doppelt wirtschaftlich
Hochbau
Massive Wände
RÖWANORM
aus gefügedichtem Normalbeton
RÖWAPOR ®
aus gefügedichtem und
haufwerksporigem Leichtbeton

Mit massiven RÖCKELEIN-Wandelementen energiesparend gebaut:
Wohn- und Geschäftshaus in Leipzig.
Inhaltsverzeichnis
Einfaches Prinzip, große Wirkung 4 - 5
Durchdachte Lösungen 6 - 9
Massive Wände 10 - 15
Gefragte Typen 16 - 17
Innovative Bauweise 18 - 19
Technische Daten 20 - 23
Schnell und flexibel: Dank präziser Vorfertigung unserer
Elemente kann die Bauzeit (bei jedem Wetter)
auf ein Minimum reduziert werden.

In Halle wurde mit RÖCKELEIN-
Massivwänden diese Wohnanlage
für junge Familien erstellt.
Baukosten senken –
besser bauen
Die massive vorgefertigte Elementwand aus Beton ist im Wohnungsbau
wie im Wirtschafts- und Geschäftsbau nicht mehr von der
Baustelle wegzudenken. Alle ökologischen Trends haben über die
Nachhaltigkeitsdebatte die Aufmerksamkeit verstärkt auf Beton
gelenkt. Er ist wohngesund und dauerhaft, schützt vor Feuer,
Wasser und Lärm, und er kann Wärme speichern. Aufgrund dieser
Eigenschaften sind massive Wandelemente aus Beton unentbehrlich
für modernes komfortables Bauen.
Höchste Qualität, kurze Bauzeit und damit Kostenersparnis sind weitere
Vorteile unserer Massivwände RÖWANORM aus gefügedichtem
Normalbeton und RÖWAPOR ® aus gefügedichtem und haufwerksporigem
Leichtbeton. Beide Wandtypen machen das Planen und
Bauen mit Fertigelementen noch leichter und schneller, und helfen
Ihnen die Baukosten zu senken. Überzeugende Lösungen bieten wir
Ihnen für jede Haus- und Wohnform. Für das verdichtete, städtische
Bauen und Wohnen, für den individuellen Einfamilienhausbau ebenso,
wie für den Kommunal-, Industrie- oder Bürokomplexbau. Fast jede
architektonische Konzeption und individuelle Bauherrenplanung lässt
sich mit unseren Massivwänden rohbaufertig und in hoher Qualität
umsetzen. In der Planung und Ausführung stehen wir Ihnen als
kompetenter Partner zur Seite.
Wohnbereich und Keller dieses 158 m 2
großen Einfamilienhauses wurden mit
17,5 cm starken RÖWAPOR ® -Wänden
aus gefügedichtem Leichtbeton gebaut.
Während der Keller außen eine 10 cm
starke Perimeterdämmung erhielt, wurden
die Außenwände des Wohnbereichs mit
einem 14 cm dicken RÖWA-Thermo-Mantel ®
gegen Hitze und Kälte bestens gedämmt.
Auch das Dach dieses Hauses besteht aus
massiven RÖWATOP ® -Betonelementen.

Einfaches Prinzip,
große Wirkung
Nach dem Dach sind die Gebäudeaußenwände die am stärksten beanspruchten Bauteile.
Sie müssen die statischen Lasten aus Dach, Decken und Eigengewicht sicher in die Fundamente
ableiten. Sie sind Druck- und Zugspannungen ausgesetzt und durch thermische
Einflüsse infolge von Sonnen- und Frosteinwirkung belastet.
Sie erhalten Feuchtebeanspruchungen von außen durch Regen und Schnee und von innen
durch Wasserdampfdiffusionsvorgänge und Tauwasserausfall. Diesen hohen Anforderungen
sind unsere modernen Massivwände RÖWANORM aus gefügedichtem Normalbeton
und RÖWAPOR ® aus gefügedichtem oder haufwerksporigem Leichtbeton bestens
gewachsen.
Der Beton macht’s
Kein Baustoff ist so formbar wie Beton.
Das Geheimnis steckt in den besonderen bauphysikalischen Eigenschaften
des Baustoffs und in der massiven Ausführung der Wandsysteme.
Das Prinzip ist einfach, die Wirkung groß: Beton wird aus Zement, Wasser
und Zuschlägen hergestellt. Modifizierte Zusammensetzungen ermöglichen
die Herstellung verschiedener Betonarten.
Hauptunterschied ist die Art des verwendeten Zuschlags.
RÖWANORM
Normalbeton mit geschlossenem
Gefüge. Zuschlag: Kies und Sand.
Normalbeton enthält Kies und Sand, wodurch
ein Baustoff mit hoher Rohdichte
zwischen 2.000 und 2.600 kg/m 3 entsteht.
Je höher diese ist, desto schwerer
und druckfester ist das Material, desto
besser sind Schallschutz und Wärmespeicherung
und desto höher ist die
statische Belastbarkeit.
RÖWAPOR ®
Leichtbeton mit geschlossenem
Gefüge. Lufteinschlüsse im Leichtzuschlag
(Blähton, Bims).
Leichtbeton mit haufwerksporigem
Gefüge. Lufteinschlüsse im Leichtzuschlag
und im Betongefüge.
Leichtbeton enthält porige Zuschlagstoffe (z.B. Blähton),
deren Lufteinschlüsse für das geringere Gewicht
und das gute Dämmverhalten des Baustoffs verantwortlich
sind. Die Rohdichte ist abhängig von Anteil und Art
der Zuschlagstoffe. Sie kann bei gefügedichtem Leichtbeton
zwischen 800 und maximal 2.000 kg/m 3 liegen.
Bei haufwerksporigem Leichtbeton sind auch Rohdichten
unter 650 kg/m 3 möglich.
Blähton
Für unsere Leichtbetonwände verwenden wir als Zuschlagstoff Blähton. Sein Ausgangsmaterial
ist ein besonders hochwertiger Ton, der zu kleinen Kügelchen granuliert und
im Drehrohrofen bei 1200 °C gebrannt wird. Dabei blähen sich die Tonkügelchen um
ein Vielfaches ihres Ausgangsvolumens auf. Durch Verbrennung der im Ton enthaltenen
organischen Bestandteile bilden sich im Inneren abgeschlossene Poren, die für Druckfestigkeit
und Formstabilität des Blähtons sorgen.
4

Wer sich beim Hausbau zusammenschließt,
kann ordentlich
sparen. Doch gerade bei Doppelhäusern
kommt es auf guten
Schallschutz an. Der ist bei
RÖWANORM- und RÖWAPOR ® -
Wänden integriert.
Besondere Tragfähigkeit
Zu den wichtigsten Eigenschaften des Betons gehören seine Druckfestigkeit und
Tragfähigkeit. Die Tragfähigkeit unserer RÖWANORM-Massivwände ist wegen der hohen
Rohdichte des Betons besonders ausgeprägt. Wird zusätzlich Bewehrungsstahl
eingebaut, ist der Beton auch Biegebeanspruchungen gewachsen.
Hohe Wärmespeichermassen
Unsere massiven Elementwände RÖWANORM und RÖWAPOR ® haben
je nach Rohdichte eine außerordentlich hohe Fähigkeit zur Wärmespeicherung.
Indem sie Wärmegewinne (z. B. aus Sonnenenergie)
tagsüber speichern und zeitversetzt nachts wieder abgeben, sorgen
sie für ein ausgeglichenes Raumklima. Diese besondere thermische
Eigenschaft verhindert im Sommer unangenehm hohe Innenraumtemperaturen
und spart im Winter Heizenergie.
Integrierter Schallschutz
Durch die neuen europäischen Normen des baulichen
Schallschutzes wird dem Bedürfnis nach Ruhe stärker als
bisher Rechnung getragen. Bei der neuen DIN EN 12354
steht nicht mehr das einzelne Bauteil, sondern eine ganzheitliche
akustische Betrachtung aller Übertragungswege
im Vordergrund. Dabei gilt: Je schwerer ein Bauteil ist,
desto weniger gerät es durch Schallwellen in Schwingungen.
Aufgrund des Flächengewichts von RÖWANORM und
RÖWAPOR ® sind hoher Schallschutz innerhalb des Hauses
und gegenüber Außenlärm automatisch integriert.
Unsere massiven Wände sorgen für ruhige Räume mit
angenehmem Raumklima.
Wirksamer Brandschutz
RÖWANORM-Wände sind feuerbeständig
(F90 A) entsprechend DIN 4102.
RÖWAPOR ® -Wände können ebenfalls als
Brandwände ausgebildet werden.
Baustoffe der Klasse A brennen nicht,
tragen nicht zur Brandlast und zur Rauchentwicklung
bei und setzen der Brandausbreitung
Widerstand entgegen.
Gute Ökobilanz
Natürliche Grundstoffe, energiesparende Herstellung und
Recyclingfähigkeit der Materialien sind maßgebend für die gute
Ökobilanz unserer Massivwände. Damit erfüllen sie auch die
Anforderungen des neuen schärferen EU-Rechts, das für
Baustoffe den Nachweis der Unbedenklichkeit hinsichtlich
Umweltschutz verlangt.
5

Durchdachte Lösungen
Die Vorfertigung von massiven Wandelementen
bietet viele Vorteile: maßgenaue Wände, verlässliche
Bauzeit und Witterungsunabhängigkeit gehören
dazu. Die Wände entstehen ganz ohne negative
Witterungseinflüsse, die den Rohbau durchfeuchten
könnten. Die Baufeuchte bei der normalen Montage
auf der Baustelle beträgt lediglich 3 bis maximal
5 Volumenprozent. So kann bei nahezu jedem
Wetter ein fast trockener Rohbau erstellt werden
(bei Verwendung unserer SUPRAPLAN ® -Vollmontagedecke),
der nur eine sehr geringe Trocknungszeit
benötigt. Die automatisierte, computergesteuerte
Produktion in Kombination mit handwerklichem
Know-how gewährleistet überdies ein Maß an
Präzision, wie es sich im hektischen Betrieb beim
Rohbau auf der Baustelle oft nicht einhalten lässt.
Ökologie und Wohnkomfort wollen bei einem perfekten
Einfamilienheim unter einen Hut gebracht werden.
Integrierte Wärmedämmung
Bei der RÖWAPOR ® -Wand aus haufwerksporigem Leichtbeton sind
die wärmedämmenden Eigenschaften im Wandsystem integriert.
Die in den Blähton-Zuschlägen enthaltene Luft wirkt als perfekte
Wärmeschranke. Natürlich kann die Dämmwirkung jederzeit durch
einen Wärmedämmputz weiter verbessert werden.
Die raue Struktur der Außenfläche bietet einen idealen Putzgrund.
6
Mit dem Kran werden die einzelnen Wandelemente
passgenau an die richtige Stelle
gesetzt.
Millimeterarbeit ist beim Wandaufbau
oberstes Gebot. Im Vordergrund warten
bereits andere vorgefertigte RÖCKELEIN-
Stahlbetonfertigteile.

RÖWA-Thermo-Mantel ®
als Temperaturpuffer
Die Wärmedämmung bei RÖWANORM-
Massivwänden und RÖWAPOR ® -Wänden
aus gefügedichtem Leichtbeton wird als
Wärmedämmverbundsystem (WDVS)
mit außen liegender Dämmschicht ausgeführt.
Diese wirkt wie ein Temperaturpuffer.
Das heißt: Hier wird die Temperatur
geregelt, während innerhalb des
tragenden Bauteils die Temperatur
nahezu konstant bleibt. Um bei Temperaturschwankungen
Rissbildungen im
Putz – sog. Krakelèe-Risse zu verhindern,
wird ein spezielles Gewebe in den Putz
eingebettet.
Die Außenwände dieses Niedrigenergiehauses bestehen aus 17,5 cm starken
RÖWANORM-Fertigelementen, auf die der Bauherr selbst von außen ein
20 cm starkes Wärmedämm-Verbundsystem aufgebracht hat.
Funktionstrennung spart Fläche
Mit dem Prinzip der Funktionstrennung von massiven
Wänden als Wärmespeicher und flexibel gestaltbaren
Dämmsystemen als Wärmeisolierung bieten wir einfache
und sichere Lösungen zum Bau von Niedrigenergiehäusern
und Passivhäusern. Dadurch sind hohe Wärmeschutzwerte
auch mit sehr schlanken Wänden zu
realisieren. Die dabei erzielten Wohn- bzw. Nutzflächengewinne
haben für das flächensparende Bauen und für
die Nachverdichtung von Bebauungen in Ballungsräumen
eine zunehmende Bedeutung. Ein weiterer Vorteil der
klaren Funktionstrennung zwischen Tragschale und außen
liegender Wärmedämmung ist, dass Fenster und Türen
in die Tragebene eingebracht werden und die Rahmen
von außen mit der Wärmedämmung leicht überlappen.
Hierdurch können Wärmebrücken auf einfache Art
verhindert werden.
Der kompakte Baukörper des 1.000 m 2 großen schlüsselfertigen
Büro- und Geschäftshauses wurde auf die Innenstadtlage abgestimmt.
Durch die Systembauweise mit massiven vorgefertigten
Elementen konnte der Rohbau inklusive einer Tiefgarage in nur
5 Wochen komplett fertig gestellt werden.
7

Das Bauen mit massiven Fertigteilen aus Beton hat sich bei größeren Wohnanlagen
längst als kostengünstige Alternative zu anderen Massivbauformen etabliert.
Hauptsache dicht
Die kraftschlüssige Wand-zu-Wand-Verbindung
und das Wärmedämmverbundsystem sorgen
bei RÖCKELEIN-Massivwänden für Winddichtheit
und reduzieren die Transmissionswärmeverluste
auf ein Minimum.
Jedes Haus verliert Wärme über die Gebäudehaut.
Diese Wärmeleitung durch Gebäudebauteile wird als
Transmissionswärmeverlust bezeichnet. Um diesen
auf einem Minimum zu halten, ist es neben einer
guten Dämmung unbedingt erforderlich, dass die
Gebäudehülle winddicht ist. Bei der Verwendung von
RÖWANORM- und RÖWAPOR ® -Massivwänden werden
die Wandelemente mittels Seilschlaufen und Riegelstab
sowie Fugenverguss kraftschlüssig verbunden.
Das sorgt mit für die absolute Winddichtheit des
Rohbausystems und dafür, dass die weiteren bauphysikalischen
Vorteile – Feuchteschutz und Schallbrückenvermeidung
erhalten bleiben. Vergossene
Fugen gleichen außerdem Toleranzen aus.
Das System ist deutlich robuster gegen Untergrundsetzungen,
extreme Windbeanspruchungen oder
leichte Erdbebeneinflüsse als alle gemauerten
Konstruktionen.
Auch hinsichtlich der Abschirmung elektromagnetischer
Strahlen sind unsere massiven Wände vielen
anderen Baustoffen überlegen.
Geschützte Bewehrungen
Alle eingebauten Verbindungen und die für die
Konstruktion sowie die Statik erforderlichen
Bewehrungen sind korrosionsgeschützt.
Für Sonderlasten können Zusatzbewehrungen
vorgesehen werden.
Durch die Vorfertigung der Wandelemente ist die
Rohbaumontage inklusive Dach in nur einer
Woche zu schaffen.
8

Spezieller Rollladenkasten
Um Wärmebrücken auszuschließen, müssen auch
Rollladenkästen wärmegedämmt ausgeführt werden.
Für unsere RÖWANORM- und RÖWAPOR ® -
Massivwände (17,5 cm) mit Wärmedämmverbundsystem
haben wir einen speziellen zweiteiligen
Rollladenkasten entwickelt. Er ist statisch belastbar,
wirkt hoch wärmedämmend, ist absolut winddicht
und schallschützend (siehe auch Zeichnung
Seite 23). Für den wärmegedämmten Gurtauslass
ist im Wandsystem eine Aussparung vorgesehen.
Bei dem zweiteiligen Rollladenkasten handelt es
sich um eine Sonderausführung für Massivwände
mit RÖWA-Thermo-Mantel ® .
Hoher Behaglichkeitsfaktor
Temperaturen bei einem Gebäude mit schlechter
Dämmung (bei Außentemperatur –10 ºC).
Temperaturen bei einem Gebäude mit guter
Dämmung (bei Außentemperatur –10 ºC).
Gesunder Wohnkomfort fängt bei den Wänden an.
Die thermische Behaglichkeit wird einerseits durch die
Dämmfähigkeit und andererseits durch die Speicherfähigkeit
der Wände eines Raumes wesentlich beeinflusst.
Hochwärmegedämmte Außenkonstruktionen erfüllen die
bauphysikalische Behaglichkeitsanforderung nach einer
hohen inneren Oberflächentemperatur, die nahe an der
Raumlufttemperatur liegt. Schwitzwasser und Schimmelproblematik
treten konstruktionsbedingt nicht auf.
Unsere RÖWANORM- und RÖWAPOR ® -Massivwände
besitzen neben optimalen Wärmedämmwerten auch
eine hohe Wärmespeicherfähigkeit und wirken so hervorragend
temperaturregulierend – im Sommer wie im
Winter – da sie die Schwankungen der Raumlufttemperatur
begrenzen und Temperaturspitzen verringern.
Eine eventuell notwendige Kühllast wird vermindert,
Kühl- und Klimaanlagen entlastet oder sogar gänzlich
überflüssig. Die Speicherung der in der Übergangszeit
und im Winter durch Fensterflächen einfallenden
Sonnenenergie wirkt sich positiv auf das energetische
Verhalten der Gebäude aus: die Anlagen- und Betriebskosten
der Heizungsanlage werden gesenkt.
Die günstigen Dampfdiffusionswerte der Wände tragen
wesentlich dazu bei, dass die Wände für Generationen
trocken bleiben. Allein die durch das normale Bewohnen
oder durch Wasserdampf in Räumen entstehende
Feuchtigkeit muss durch gezieltes Lüften nach draußen
befördert werden, um jede Tauwasserbildung zu
verhindern.
9

Massive Wände
RÖWANORM-Massivwand
aus Normalbeton
RÖWANORM aus gefügedichtem Normalbeton C 20/25
nach DIN 1045-1 (alt: B 25 nach DIN 1045/07.88)
Beton (Normalbeton) wird aus Zement, den Zuschlägen Sand und
Kies sowie Wasser hergestellt. Alle Grundstoffe werden aus der Natur
gewonnen. Durch seine universellen Eigenschaften wird Normalbeton
für die Herstellung der verschiedensten Betonwaren und Fertigteile
eingesetzt: Für Fundamente, Keller und auch Deckenkonstruktionen
kommt Normalbeton zum Einsatz.
Eine markante Gaube
vergrößert die Wohnfläche
im Dachgeschoss.
10
Rundum wohl fühlen: Dieses RÖCKELEIN-Haus wurde mit kleinen
individuellen Verfeinerungen zum perfekten Wunschhaus gestylt.
Der wohlproportionierte Baukörper verfügt über eine
Gesamtwohnfläche von 180 m 2 .

Planen mit RÖWANORM
Die charakteristische Druckfestigkeit f ck ist das besondere
Qualitätsmerkmal von Beton. Sie ist wichtige Voraussetzung
für die statische Berechnung und bildet zusammen mit der
Rohdichte eine wesentliche Entscheidungsgrundlage für die
Planung. RÖWANORM-Fertigteil-Massivwandelemente aus
gefügedichtem Normalbeton eignen sich wegen ihrer sehr
hohen Druckfestigkeit und ihrer Tragfähigkeit besonders bei
starken statischen Beanspruchungen, wie es bei mehrgeschossigen
Bauten der Fall ist. Als Außen- und als Innenwände
empfiehlt sich eine Verwendung außerdem dort,
wo es auf hohe Schalldämmung ankommt. Zum Beispiel
an stärker befahrenen Straßen oder in Gebäuden, die von
mehreren Parteien mit unterschiedlichen Lärmtoleranzen
genutzt werden.
Die RÖWANORM-Fertigteil-Massivwandelemente aus gefügedichtem
Normalbeton können in Längen bis zu 8,50 m
und Stärken von 11,5 cm bis 24 cm geliefert werden. Die
Fertigteilelemente werden geschosshoch in Höhen bis zu
2,87 m hergestellt. Eine beidseitige Auflagerung von
SUPRAPLAN ® -Vollmontagedecken ist ab 17,5 cm
Wandstärke möglich.
RÖWANORM-Fertigteile haben eine Rohdichte von 2,3 bis
2,5 kg/dm 3 . Als Außenwände werden die Massivwandelemente
ab 17,5 cm Wandstärke verwendet. Als Innenwand
wird RÖWANORM in den Wandstärken 11,5 cm,
17,5 cm, 20 cm und 24 cm ausgebildet.
Bei Außen- und Innenwänden besteht eine Seite aus porenarmen
Sichtbeton. Die andere Seite ist abgerieben und vor
der Weiterbearbeitung großflächig zu spachteln. Gegen
Aufpreis ist aber auch eine weitere werkseitige Oberflächenbearbeitung
möglich. Beide Seiten sind dann nach
dem Schließen der Stoßfugen sowie aller Montage- und
Bohrlöcher tapezierfähig.
· hochbelastbar und druckfest
· Wärmedämmung mit außen
liegender Dämmschicht
(WDVS: RÖWA-Thermo-Mantel ® )
· sehr guter Schallschutz
· kein Innenputz erforderlich
Bauphysikalische Kennwerte
RÖWANORM – gefügedicht, in Verbindung mit RÖWA-Thermo-Mantel ®
Betonfestigkeitsklasse C 20/25
Rohdichte (kg/dm 3 )
2,3 - 2,5 (abhängig vom Bewehrungsgrad)
Feuerwiderstandsklasse F 90-A
Wandstärke (cm) 11,5 17,5 20 24
Luftschalldämm-Maß (dB) 47 52 54 56
Wärmeleitfähigkeit nach DIN 4108 (λ R )
2,10 (W/m·K)
Fassadenplatte PS 15, Schichtdicke (cm) -- 6 10 14 20 6 10 14 20 6 10 14 20
Unterputz mit Gittergewebe bewehrt, -- 0,7 0,7 0,7
Schichtdicke (cm)
Gesamtwanddicke (cm) -- 24,2 28,2 32,2 38,2 26,7 30,7 34,7 40,7 30,7 34,7 38,7 44,7
U-Wert mit RÖWA-Thermo-Mantel ® -- 0,56 0,36 0,27 0,19 0,56 0,36 0,26 0,19 0,55 0,36 0,26 0,19
WLG 040 (W/m 2·K)
U-Wert mit RÖWA-Thermo-Mantel ® -- 0,50 0,32 0,23 0,17 0,50 0,32 0,23 0,17 0,50 0,32 0,23 0,17
WLG 035 (W/m 2·K)
RÖWANORM – Normalbeton
11

RÖWAPOR ® -Massivwand
aus gefügedichtem Leichtbeton
RÖWAPOR ® -Außenwand und RÖWAPOR ® -Innenwand
aus gefügedichtem Leichtbeton LC 16/18
nach DIN 1045-1 (alt: LB 15 nach DIN 4219).
Bei gefügedichtem Leichtbeton handelt es sich um einen Beton mit einem
leichten Zuschlag, der dicht ist und im Vergleich zum haufwerksporigen
Beton eine völlig geschlossene Oberfläche hat. Leichtbeton unterscheidet
sich vom normalen Beton dadurch, dass er durch Lufteinschlüsse ein besonders
leichtes Gewicht erhält. Die Lufteinschlüsse in der RÖWAPOR ® -
Außenwand werden durch den Zuschlagstoff Blähton erzielt. Die Wärmedämmfähigkeit
ist höher als bei Normalbeton.
Holzfenster mit Wiener
Sprosse und deren
spezielle Anordnung
gehörten zu den denkmalpflegerischen
Auflagen.
Eine ideale Kombination: Denkmalschutz und moderne, energiesparende
Fertigbauweise konnten bei diesem Bauprojekt perfekt
unter ein Dach gebracht werden. Die 17,5 cm starke RÖWAPOR ® -
Massivwandkonstruktion ist mit einem 14 cm dicken RÖWA-
Thermo-Mantel ® perfekt wärmegedämmt. Die kompakte Bauform
trägt den innerstädtischen Grundstückspreisen Rechnung.
12

Planen mit RÖWAPOR ® gefügedicht
Die RÖWAPOR ® -Massivwandelemente aus gefügedichtem
Leichtbeton verwenden wir für unsere Energiesparhäuser
in Systembauweise. Optimaler Schallschutz und eine sehr
hohe Druckfestigkeit und Tragfähigkeit kennzeichnen die
hervorragenden Eigenschaften dieser Energiesparwand.
Sie ist für eingeschossige ebenso wie für mehrgeschossige
Bauweise geeignet. Um Spitzenwerte in der Wärmedämmung
zu erzielen, werden die massiven Wände bauseitig
mit einem Vollwärmeschutz – dem RÖWA-Thermo-Mantel ®
– versehen. Der Thermo-Mantel besteht u. a. aus FCKWfreiem
Polystyrol-Hartschaum, WLG 040 bzw. 035. Wenn
Brandschutzbestimmungen es erfordern, kann diese
Wärmedämmung auch aus Mineralwolledämmplatten
hergestellt werden.
RÖWAPOR ® -Wandelemente werden mit einer Rohdichte
von maximal 2,0 kg/dm 3 in 17,5 cm Stärke als tragende
Außenwand verwendet. Sie können in Längen bis zu
8,50 m und Stärken von 11,5 cm bis 24,0 cm geliefert
werden. Die Fertigteilelemente werden geschosshoch
in Höhen bis zu 2,87 m hergestellt.
Die Rauminnenseite der gefügedichten RÖWAPOR ® -Außenwand
hat eine glatte, geschlossene Oberfläche und braucht
deshalb keinen Innenputz. Nach dem Schließen der Stoßfugen,
Montage- und Bohrlöcher ist die glatte Innenseite
tapezierfähig oder kann auch nach einer malerüblichen
Vorbehandlung mit einem Anstrich versehen werden.
· die massive Energiesparwand
· schlank und tragfähig
· Wärmedämmung mit außen
liegender Dämmschicht
(WDVS: RÖWA-Thermo-Mantel ® )
· kein Innenputz erforderlich
Die RÖWAPOR ® -Innenwand
Als tragende Innenwand kann RÖWAPOR ® aus gefügedichtem Leichtbeton 17,5 cm, 20 cm oder
24 cm stark ausgebildet sein. Als nichttragende Innenwand wird sie in 11,5 cm Stärke verwendet.
Grundsätzlich richtet sich die Stärke der zu verwendenden Wände nach der Statik und den bauphysikalischen
Erfordernissen Ihres Bauprojekts. Die Rohdichte der Innenwand beträgt maximal
2,0 kg/dm 3 . Eine Seite zeigt porenarmen, sofort tapezierbaren Sichtbeton. Die andere Seite ist
abgerieben und vor der Weiterverarbeitung großflächig zu spachteln. Gegen Aufpreis ist aber auch
eine werkseitige Oberflächenbearbeitung möglich. Beide Seiten sind dann nach dem Schließen der
Stoßfugen, Montage- und Bohrlöcher tapezierfähig.
RÖWAPOR ® – gefügedicht
Bauphysikalische Kennwerte
RÖWAPOR ® – gefügedicht, in Verbindung mit RÖWA-Thermo-Mantel ®
Betonfestigkeitsklasse LC 16/18 oder LC 25/28
Rohdichte (kg/dm 3 ) 2,0
Feuerwiderstandsklasse F 90-A
Wandstärke (cm) 11,5 17,5 20 24
Luftschalldämm-Maß (dB) 46 51 53 54
Wärmeleitfähigkeit nach DIN 4108 (λ R )
1,92 (W/m·K)
Fassadenplatte PS 15, Schichtdicke (cm) -- 6 10 14 20 6 10 14 20 6 10 14 20
Unterputz mit Gittergewebe bewehrt, -- 0,7 0,7 0,7
Schichtdicke (cm)
Gesamtwanddicke (cm) -- 24,2 28,2 32,2 38,2 26,7 30,7 34,7 40,7 30,7 34,7 38,7 44,7
U-Wert mit RÖWA-Thermo-Mantel ® -- 0,56 0,36 0,26 0,19 0,56 0,36 0,26 0,19 0,55 0,36 0,26 0,19
WLG 040 (W/m 2·K)
U-Wert mit RÖWA-Thermo-Mantel ® -- 0,50 0,32 0,23 0,17 0,50 0,32 0,23 0,17 0,49 0,32 0,23 0,17
WLG 035 (W/m 2·K)
13

RÖWAPOR ® -Massivwand
aus haufwerksporigem Leichtbeton
RÖWAPOR ® aus haufwerksporigem Leichtbeton LAC2 und LAC4
nach DIN 4213 mit DIN EN 1520 (alt: LB 2 und LB5 nach DIN 4232).
Blähton-Zuschläge geben dem haufwerksporigen Leichtbeton ein besonderes
Gefüge. Im Unterschied zum gefügedichten Leichtbeton sind die
Zuschlagkörner nahezu gleich groß. Dadurch berühren sie sich nur und es
entstehen Luftzwischenräume, die nicht mit Beton gefüllt sind und dem
Beton insgesamt eine rauere Oberfläche verleihen.
Kompakte Häuser wie
dieses sind gefragt, da
sie auf kleinen Grundstücken
Platz finden,
günstige Unterhaltskosten
haben und durch ihr
villenartiges Aussehen
auffallen.
14
Vollendete Harmonie von Stil und Baustoff: Die RÖWAPOR ® -Massivwände aus haufwerksporigem Leichtbeton
mit hohem Blähton-Anteil und besonderen Wärmedämmeigenschaften setzen den mediterranen Baustil gekonnt
um – mit einer eleganten Fassade, großen Fenstern und dem Walmdach mit breitem Dachüberstand.

Planen mit RÖWAPOR ® haufwerksporig
Unsere RÖWAPOR ® -Massivwand aus haufwerksporigem
Leichtbeton verbindet die Vorzüge des Elementbaus mit
den positiven Eigenschaften des Leichtbetons aus Blähton.
Dank der luftdurchsetzten Blähton-Kugeln verfügt diese
RÖWAPOR ® -Massivwand über einen niedrigen Dampfdiffusionswiderstand
für wirksamen Tauwasserschutz
und geringe Ausgleichsfeuchte. Die Wand kann also
Feuchtigkeit aufnehmen aber auch wieder abgeben.
Wegen der günstigen Eigenschaften der Blähtonkugel
kann die haufwerksporige RÖWAPOR ® -Wand mit überzeugenden
Schallschutzwerten aufwarten, die weit über
den DIN-Schallschutzforderungen liegen. Auch in Sachen
Wärmedämmung erreicht die Wand Spitzenwerte,
wobei die sehr gute Dämmwirkung ohne zusätzliche
Wärmedämmschichten erzielt wird. Ebenfalls überdurchschnittlich
gut schneidet unsere haufwerksporige
RÖWAPOR ® -Massivwand dank der luftdurchsetzten
Blähton-Kugeln bei der Wärmespeicherung ab. Das
baubiologisch neutrale Material dient als Wärmespeicher
und Feuchtigkeitsregulator und sorgt für ein optimales
Raum- und Wohnklima.
Unsere RÖWAPOR ® -Massivwandelemente aus haufwerksporigem
Leichtbeton eignen sich als Außenwände sowohl
für alle Ein- und Mehrfamilienhäuser als auch für Industrieund
Verwaltungsgebäude. Sie können in Längen bis zu
8,50 m und Stärken von 31,5 cm und 37 cm geliefert
werden. Die Fertigteilelemente werden geschosshoch in
Höhen bis zu 2,87 m hergestellt. RÖWAPOR ® -Massivwände
sind in einer Rohdichte von 0,6 kg/dm 3 bis
0,9 kg/dm 3 lieferbar. Die raue Außenfläche bietet einen
idealen Putzgrund, der keine aufwändige Vorbehandlung
erfordert. Die glatte Innenseite ist nach dem Verspachteln
der Stoßfugen und Schließen der Montage- und Bohrlöcher
tapezierfähig.
· schneller Baufortschritt
· sehr guter Schallschutz
· integrierte Wärmedämmung
· kein Innenputz erforderlich
RÖWAPOR ® – haufwerksporig
Bauphysikalische Kennwerte
RÖWAPOR ® – haufwerksporig
Wandstärke (cm) 31,5 37,0
Rohdichte (kg/dm 3 ) – haufwerksporig 0,6 0,7 0,9 0,6 0,7 0,9
Wärmeleitfähigkeit nach DIN 4108 (λ R ) 0,16 0,18 0,27 0,16 0,18 0,27
(W/m·K)
U-Wert (W/m 2·K) 0,47 0,52 0,75 0,40 0,45 0,65
Betonfestigkeitsklasse LAC2 LAC2 LAC4 LAC2 LAC2 LAC4
Luftschalldämm-Maß (dB) 46 48 50 48 50 52
Feuerwiderstandsklasse F 90-A
15

Gefragte Typen
Das Interesse an vorgefertigten massiven Wandsystemen ist heute größer denn je, da
sie eine vielfältige Architektur ermöglichen. Mit unseren individuellen Fertigteil-Massivwandelementen
RÖWANORM und RÖWAPOR ® sind Sie an kein Raster- oder Normmaß
gebunden. Nahezu alle Bauherrenwünsche lassen sich verwirklichen: jeder Grundriss,
jeder Haustyp, jede Geschosshöhe und jede Energiebilanz. Schlichte und kompakte
Formen lassen sich ebenso in die Tat umsetzen wie extravagante Hausträume.
Gerade bei letzteren ist das gute Tragverhalten von Nutzen, wenn beispielsweise
große Decken-Spannweiten aufgrund weiträumig gestalteter Innenräume auftreten.
Auf schnellstem Weg zum Traumhaus
Aus RÖWANORM- und RÖWAPOR ® -Fertigteil-Massivwandelementen
im Nu Ihr Traumhaus bauen: Das geht schneller als Sie denken.
Hier zeigen wir vier Beispiele, die Bauherren mit unseren Massivwänden
realisiert haben.
Hier wurde eine klare, einfache und damit wirtschaftliche
Bauform mit RÖWAPOR ® -Massivwänden aus gefügedichtem
Leichtbeton (17,5 cm) umgesetzt. Mit einem 20 cm
starken RÖWA-Thermo-Mantel ® werden die Energiekosten
auf ein Minimum reduziert.
Moderne Architektur mit viel Glas prägt dieses Traumhaus,
das ebenfalls aus RÖWAPOR ® -Massivwänden aus
gefügedichtem Leichtbeton (17,5 cm) gebaut wurde.
16
Frisch, phantasievoll und mit moderner Eleganz: So könnte
man diesen besonderen Hausentwurf beschreiben. Beim
Wandsystem entschieden sich die Bauherren für die 17,5 cm
starke RÖWAPOR ® -Massivwand aus gefügedichtem Leichtbeton
mit einem 14 cm dicken RÖWA-Thermo-Mantel ® .
Eine klare Grundrissgestaltung zeichnet dieses kompakte
Energie sparende Doppelhaus aus. Die 37 cm starken
RÖWAPOR ® -Massivwände aus haufwerksporigem Leichtbeton
mit hohem Blähton-Anteil erzielen Spitzenwerte bei
der Wärmedämmung.

Studenten-Wohnheim, Bamberg
Kurze Rohbauzeiten bedeuten beim Objektbau Bares: Einerseits verringern sich dadurch die Kosten
der Zwischenfinanzierung, andererseits ergibt die schnellere Bauweise frühere Mieteinnahmen.
Neue Rekorde im Objektbau
Aus RÖWANORM- und RÖWAPOR ® -Fertigteil-Massivwandelementen in Rekordzeit
Großes bauen: Der hohe Vorfertigungsgrad unserer Wandelemente im
Werk spart für Bauherren, Bauträger und Wohnungsbaugesellschaften Zeit
und Kosten gerade auch im Objekt- und Geschosswohnungsbau. Hier zeigen
wir exemplarisch drei Großprojekte, die mit Röckelein-Wandelementen extrem
schnell montiert und in bester Qualität realisiert wurden:
Besonders wichtig bei der Planung von Hotels,
Seniorenwohnanlagen oder Pflegeeinrichtungen:
Der massive Schallschutz der RÖWANORMund
RÖWAPOR ® -Wandelemente bringt mehr
Wohnqualität. Straßenlärm und Fluglärm
bleiben draußen.
Studentenwohnheim, Ilmenau
Die Niedrigenergiebauweise muss
heute auch beim Geschosswohnungsbau
beachtet werden.
RÖWANORM- und RÖWAPOR ® -
Massivwände bieten eine optimale
Kombination von Wärmedämmung
und Wärmespeicherung. Die kraftschlüssige
Verbindung der Wände und
zusätzliche Vergussfugen sorgen für
absolute Winddichtheit.
17

Innovative Bauweise
Individuelle Architektur
Große Fenster nach Süden und geschosshohe Fenster- und Türöffnungen,
ein kleines Studio unterm Dach mit ganz besonderen Giebelfenstern: Bei
der Planung haben Sie völlig freie Hand und können Fenster und Türen
individuell positionieren und ihre Abmessungen frei wählen.
RÖWANORM- und RÖWAPOR ® -Wandelemente werden immer mit maßgenauen
Aussparungen für Fenster und Türen geliefert. Und durch passende
Schalungen machen wir alle individuellen Fensterformen möglich.
Ihre Entwurfszeichnungen sind Grundlage für eine problemlose Abwicklung.
Sie sollten genaue Maßangaben in den Grundrissen, Ansichten und Schnitten
enthalten. Je eher Sie mit Ihren Plänen zu uns kommen, desto besser.
Im frühen Entwurfsstadium lassen sich Ihre besonderen Ideen und Wünsche
am einfachsten in den Fertigungsprozess integrieren.
Wohnen, wie es gefällt: Architektonisch ist alles möglich, was der Bauherr sich vorstellt.
Schließlich ist Wohnen immer auch ein Ausdruck der Persönlichkeit.
Individuelle Hauskonzepte setzen eine sorgfältige Planung voraus.
Architekt, Planer und Bauherr arbeiten deshalb von Anfang an mit
unserem Baustoffwerk zusammen. Im Werk wird Wand für Wand
nach Ihren Wünschen maßgenau vorgefertigt.
Alle Elemente werden passgenau mit Elektroleerrohren, -dosen,
Aussparungen, Durchbrüchen etc. produziert.
18

Markante individuelle Details wie Gauben in Form eines Wintergartens, besondere Fensterformen
oder verglaste Giebel machen Ihr Traumhaus zum Unikat.
Individuelle Gestaltungsoberflächen
Just-in-Time
Die Just-in-Time-Lieferung der Wandelemente
sichert einen optimalen Baustellenfortschritt.
Die Betonfertigteile können sofort ohne Zwischenlagerung
gestellt werden. So kann an einem Tag
ein gesamtes Geschoss eines Einfamilienhauses
realisiert werden. Wenn genügend Platz an der
Baustelle zum Absetzen von Transport-Paletten
vorhanden ist, kann diese so beliefert werden,
dass immer genügend Wandteile vorrätig sind.
Ein wichtiges Entscheidungskriterium
für die Massivwand
ist ihre Anpassungsfähigkeit
an individuelle Gestaltungsanforderungen
– auch was die
Oberflächenstruktur und Farbe
betrifft. So kann der Bauherr
unter den drei verschiedenen
Oberflächenvarianten schalungsglatt,
abgerieben und zusätzlich
oberflächenbehandelt
(tapezierfähig) wählen.
Auch farbige Wände (z. B. rötlich
eingefärbte) sind möglich.
Inklusive Leerrohr-System
Leerrohre und -dosen sowie Aussparungen für die Lüftungs-,
Heizungs-, Elektro- und Sanitärinstallationen sind nach den
planerischen Vorgaben bereits in den Wandelementen integriert.
Dadurch entfallen lästige und zeitaufwändige Stemmarbeiten
für Folgehandwerker auf der Baustelle. Auch der Innenausbau
wird so beschleunigt.
High-Tech-Fertigung mit Qualitätsmanagement
Die Herstellung der Massivwände erfolgt in unserem hochautomatisierten
Betonwerk. Durch den Einsatz von CAM-gesteuerten
Robotersystemen wird jede anspruchsvolle individuelle Architektur
auf den Zentimeter genau produziert. Die computergesteuerte
Abbindedauer in der Trockenkammer mit entsprechender
Kontrolle von Festigkeit, Schwind- und
Kriechverhalten garantiert die hervorragende
Qualität.
Das Unternehmen Röckelein ist nach den hohen
Anforderungen des Qualitätsmanagementsystems
DIN EN ISO 9001:2000 zertifiziert.
Mit dem Gedanken des Qualitätsmanagements
geht eine kontinuierliche Verbesserung aller Prozesse einher.
19

Technische Daten
Einbausituationen
Kraftschlüssige Verbindung von RÖWAPOR ® -Außenwandelementen
Wandelement mit
Anschlussfuge für
Zwischenwand
Elektro-Auslassdosen
Wandschlitze für
Sanitärinstallation
Massivwand (Systemzeichnung)
Einbau Innenwandelement
Wandintegriertes Deckenauflager mit
gedämmter Schürze für schalungsfreien
Ringankerverguss
Kraftschlüssige
Wand-zu-Wand-
Verbindung mit
Schlaufen und
Steckeisen
MS Ø 8 mm
RÖWAPOR ® -Wand
mit Wärmedämm-
Verbundsystem
Standardisiertes oder
individuell geplantes
Elektro-Leerrohrsystem
mit Leerdosen
20

Montageregelschnitte für RÖWANORMund
RÖWAPOR ® -Massivwände mit
SUPRAPLAN ® -Vollmontagedecke
Montageregelschnitt
Außenwand-Decken-Knoten bei Vollmontagedecke
Ringanker 2 Ø 10 mm
gewährleistet Scheibenwirkung
M16-Hülse im oberen
Wanddrittel eingebaut
untere Bewehrung
aus Decke
Schrägstütze und Anschlüsse
mit M16-Schrauben bauseits
RÖWANORM oder
RÖWAPOR ® ,
gefügedicht
Mörtelbett 2-3 cm
Hülse M16 bauseits
Montageregelschnitt
Außenwand-Decken-Knoten bei Vollmontagedecke
Kantholz zur Abstellung
ca. 2,00 m
Abstand Fundamenthülse von Wand
Ringanker 2 Ø 10 mm
gewährleistet Scheibenwirkung
Schlaufen aus Decke
M16-Hülse im oberen
Wanddrittel eingebaut
4 cm Wärmedämmung
Mindestabmessungen
für pfeilerartige Bauteile
im Fertigteilbau (Draufsicht)
Schrägstütze und Anschlüsse
mit M16-Schrauben bauseits
RÖWAPOR ® ,
haufwerksporig
≥ 25 cm
Mörtelbett 2-3 cm
Hülse M16 bauseits
≥ 25 cm
Kantholz zur Abstellung
ca. 2,00 m
Abstand Fundamenthülse von Wand
21

Anschluss-Details (Draufsichten)
Wandplatten Stoßausbildung
Eckausbildung bei
rechteckiger Wandecke
Schlaufen
Ø 6 mm
Abstand
= < 90 cm
MS Ø 8 mm
Schlaufen Ø 6 mm
Abstand = < 90 cm
MS Ø 8 mm
Wandanschluss bei T-Knoten (2 Wände)
Eckausbildung bei stumpfer Wandecke
Schlaufen Ø 6 mm
Abstand = < 90 cm
MS Ø 8 mm
MS Ø 8 mm
Schlaufen Ø 6 mm
Abstand = < 90 cm
Wandanschluss bei T-Knoten (3 Wände)
Seilschlaufe
Ø 6 mm
Abstand
= < 90 cm MS Ø 8 mm
Maueranschluss mit Maueranschlussschiene
als Anschluss von bauseits
gemauerten Zwischenwänden an
Fertig-Massivwände
HMS oder HTA
im Element
Maueranker
bauseits
22

Einbausituation Rollladenkasten
Rollladenkasten 31 5
Querschnitt
17 5 14
RÖWANORM-Massivwand C 20/25
oder
RÖWAPOR ® -Massivwand LC 16/18,
d = 17,5 cm
Stahlbetondecke
(z. B. SUPRAPLAN ® -
Vollmontagedecke)
Fassadendämmplatten
PS 15/WLG 040
oder 035,
d = 14 cm
20
Rollladenkasten C 30/37
Blechvorsatzschale
35
Mineralfaserdämmplatte
WLG 040 oder 035
d = 4 cm
Die Fuge zwischen
Fensterrahmen und
Rollladenkasten darf
max. 5 mm betragen!
2
Revisionsdeckel
Rollladenführungsschiene
muss
2 cm über UK
Rollladenkasten
geführt werden!
Ansicht von außen mit
eingebautem Rollladenkasten
vor Aufbringung der außen
liegenden Wärmedämmung
Ansicht von außen mit eingebautem
Rollladenkasten nach Aufbringung
des RÖWA-Thermo-Mantels ® (WDVS)
sowie Auflagerung der SUPRAPLAN ®-
Vollmontagedecke
23

Hochbau
Massive Wände
Auszug aus unserem Lieferprogramm
Mauerwerk
RÖWATON ® -Klimablöcke nach DIBt-Zulassung
Hohlblocksteine aus Leichtbeton DIN 18151
Vollsteine aus Leichtbeton DIN 18152
Mauersteine aus Beton DIN 18153
Deckenauflagerdämmsteine L
Isoliersteine und Filterplatten
RÖWATON ® -LM-Mörtel nach DIBt-Zulassung
Deckensysteme
SUPRAPLAN ® -Vollmontagedecken
Großflächen-Deckenplatten
Treppensysteme
Geradläufige Element-Treppen
Gewendelte Element-Treppen
Bauteile
RÖWAPLAN ® -Doppelwände
RÖWANORM-Massivwände aus gefügedichtem Normalbeton
RÖWAPOR ® -Massivwände aus Leichtbeton
RÖWAPOR ® -Massivwände mit RÖWA-Thermo-Mantel ®
RÖWATOP ® massives, wärmegedämmtes Fertigteildach
RÖWAPACT ® -Isolierschornsteine mit Hinterlüftung, geschosshoch
RÖCKELEIN Osmotec-Kamine AGL und HS mit Fertigfußelement
Leibungsrahmen aus Faserbeton mit Stahl- und Kunststofffenstereinsätzen
Leichtbetonstürze
Rollladenkästen S aus Stahlleichtbeton, statisch belastbar mit
hoher Wärmedämmung
RÖWA-Systembau-Häuser
Transportbeton und Pumpenservice
Stahlbeton-Skelettbau
Ihr Partner für hochwertige Baustoffe und Systemhäuser
Kaspar Röckelein KG
Baustoffwerk und Hauptverwaltung
Kaspar-Röckelein-Str. 6
96193 Wachenroth
Telefon: 09548 89-0
Telefax: 09548 89-118
Internet: www.roeckelein.de
E-Mail: verkauf@roeckelein.de
Baustoffwerk Ebing 96179 Rattelsdorf
Telefon: 09544 9490 - 0 · Telefax: 09544 9490 - 50
Baustoffwerk 06721 Osterfeld
Telefon: 034422 50 - 0 · Telefax: 034422 50 - 259
Vertrieb für
Baustoffwerk 96146 Altendorf
Telefon: 09545 9400 - 0 · Telefax: 09545 9400 -15
© K. Röckelein KG · Technische Änderungen vorbehalten · 02112006 · Foto- und drucktechnische Farbabweichungen sind möglich.
