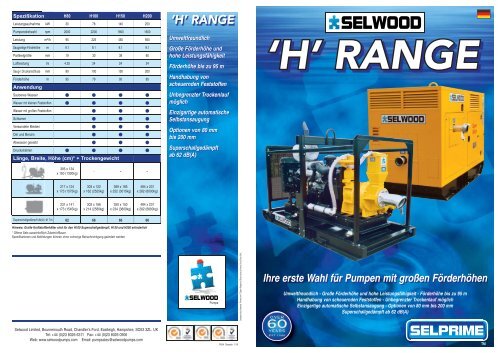

Spezifikation H80 H100 H150 H200<br />

Leistungsaufnahme kW 30 78 140 250<br />

<strong>Pumpen</strong>drehzahl rpm 2000 2200 1800 1600<br />

Leistung m³/h 95 225 450 950<br />

Saugseitige Förderhöhe m 9.1 9.1 9.1 9.1<br />

Partikelgröße mm 19 30 38 60<br />

Luftleistung l/s 4.25 24 24 24<br />

Saug-/ Druckanschluss mm 80 100 150 200<br />

Förderhöhe m 95 79 95 85<br />

Anwendung<br />

Sauberes Wasser ● ● ● ●<br />

Wasser mit kleinen Feststoffen ● ● ● ●<br />

Wasser mit großen Feststoffen ● ● ●<br />

Schlamm ● ● ●<br />

Versandete Medien ● ● ●<br />

Oel und Benzin ● ● ●<br />

Abwasser gesiebt ● ● ●<br />

Druckstrahlen ● ● ● ●<br />

Länge, Breite, Höhe (cm)* + Trockengewicht<br />

‘H’ RANGE<br />

Umweltfreundlich<br />

Große Förderhöhe und<br />

hohe Leistungsfähigkeit<br />

Förderhöhe bis zu 95 m<br />

Handhabung von<br />

scheuernden Feststoffen<br />

Unbegrenzter Trockenlauf<br />

möglich<br />

Einzigartige automatische<br />

Selbstansaugung<br />

Optionen von 80 mm<br />

bis 200 mm<br />

Superschallgedämpft<br />

ab 62 dB(A)<br />

‘H’ RANGE<br />

305 x 134<br />

x 150 (1300kg)<br />

- - -<br />

217 x 124<br />

x 173 (1575kg)<br />

303 x 122<br />

x 162 (2525kg)<br />

369 x 185<br />

x 252 (3015kg)<br />

484 x 231<br />

x 282 (6000kg)<br />

231 x 141<br />

x 173 (1545kg)<br />

303 x 166<br />

x 214 (2580kg)<br />

350 x 150<br />

x 234 (3800kg)<br />

484 x 231<br />

x 282 (6800kg)<br />

Superschallgedämpft db(A) @ 7m 62 66 66 66<br />

Hinweis: Große Kraftstoffbehälter sind für den H100 Superschallgedämpft, H150 und H200 erforderlich<br />

* Offene Sets ausschließlich Zubehör/Bauer<br />

Spezifikationen und Abbildungen können ohne vorherige Benachrichtigung geändert werden<br />

Pumps<br />

Designed by Selwood. Printed on 170gsm Regency Gloss using a Xerox DocuColor 242.<br />

Ihre erste Wahl für <strong>Pumpen</strong> mit großen Förderhöhen<br />

Umweltfreundlich - Große Förderhöhe und hohe Leistungsfähigkeit - Förderhöhe bis zu 95 m<br />

Handhabung von scheuernden Feststoffen - Unbegrenzter Trockenlauf möglich<br />

Einzigartige automatische Selbstansaugung - Optionen von 80 mm bis 200 mm<br />

Superschallgedämpft ab 62 dB(A)<br />

Selwood Limited, Bournemouth Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 3ZL. UK<br />

Tel: +44 (0)23 8026 6311 Fax: +44 (0)23 8026 0906<br />

Web: www.selwoodpumps.com Email: pumpsales@selwoodpumps.com<br />

P634 Deutsch 1/10<br />

SELPRIME<br />

TM


‘H’ RANGE<br />

62<br />

db(A)<br />

H80 Superschallgedämpft<br />

Diese Spezialpumpen, die die Funktionen aller anderen<br />

<strong>Pumpen</strong> von Selwood mit Ansaughilfe beinhalten,<br />

erfüllen die Anforderungen für Anwendungen zur<br />

Entwässerung bei großen Förderhöhen.<br />

Das bewährte Design und die<br />

Einfachheit dieser Pumpe bieten<br />

einen leichten Betrieb sowie eine<br />

beispiellose Zuverlässigkeit und eine<br />

damit zusammenhängende inhärente<br />

Sicherheit.<br />

Das Angebot der<br />

umweltfreundlichen <strong>Pumpen</strong>reihe<br />

mit großer Förderhöhe hat<br />

die einzigartige automatische<br />

Druckluftpumpe von Selprime<br />

zum Ansaugen. Die H80<br />

hat eine ölgekapselte<br />

Gleitringdichtung, wobei alle<br />

anderen Modelle eine Stopfbüchse<br />

mit zwei Ringen verwenden, die<br />

eine verlängerte Trockenlauffähigkeit<br />

bieten. Die „H“-Produktreihe umfasst<br />

scheuerbeständige Einspritzenden<br />

der Pumpe, die für beschwerlichere<br />

Einsätze ideal sind.<br />

Mit einem großen Modellangebot,<br />

das erhältlich ist, sind<br />

Förderhöhen von bis zu 95 m<br />

und Leistungsvermögen von bis zu<br />

950 m³/h erreichbar. Alle <strong>Pumpen</strong><br />

bieten eine vollautomatische<br />

Selbstansaugung aus Tiefen von<br />

bis zu 9,1 m.<br />

Die <strong>Pumpen</strong> sind mit einer Auswahl<br />

an Designs erhältlich, die viele<br />

verschiedene Motor- und Gehäuseoptionen<br />

beinhalten.<br />

H150<br />

UMWELTBEZOGEN<br />

Selprime<br />

Das einzigartige Original-Selbstansaugsystem<br />

von Selwood, das eine wassertolerante,<br />

druckluftbetriebene<br />

Membranpumpe SELPRIME<br />

einsetzt. Ein<br />

umweltfreundliches<br />

Design, das keine<br />

der Probleme von<br />

Öldampfemissionen<br />

und Ölemulgierung<br />

mit sich bringt,<br />

die mit anderen<br />

Ansaugsystemen<br />

assoziiert werden.<br />

Superschallgedämpft<br />

Die superschallgedämpften Versionen sind mit<br />

Schallpegeln von nur 62 dB(A) erhältlich.<br />

Vollständiger Tankwall<br />

Alle superschallgedämpften Einheiten haben<br />

einen vollständigen Tankwall, der sicherstellt,<br />

dass Kraftstoff und<br />

Öllecks innerhalb des<br />

Tankwalls gehalten<br />

werden und nicht<br />

die Umgebung<br />

verschmutzen.<br />

Ablassschrauben<br />

innerhalb des<br />

Gehäuses der Einheit<br />

können dann zum<br />

Entfernen der Flüssigkeiten verwendet werden.<br />

Automatischer Stopp/Start<br />

und Telemetrie*<br />

Schwimmersteuerung zum automatischen<br />

Stoppen und Starten der Pumpe. Das ist ein<br />

unkompliziertes System mit einer einfachen<br />

hervorragenden Leistung für diejenigen, die sich<br />

der Kosten bewusst sind.<br />

Telemetrie ermöglicht Fernmessung und<br />

Meldung des <strong>Pumpen</strong>betriebs direkt zu<br />

vorgewählten Handys oder Festnetzen, und<br />

bieten Echtzeit-Alarmmeldungen für Schwimmer<br />

auf hoher Ebene, Ausfall/Start, Motorausfall und<br />

Aktivierung der Notausschaltung.<br />

* Derzeit nicht für den H150 oder H200<br />

erhältlich<br />

Steinbruch (Großbritannien)<br />

Spülung und Ansaugen der Verteilerhauptleitung (Großbritannien)<br />

Elektromotor (Großbritannien)<br />

‘H’ RANGE<br />

H80<br />

H100<br />

Selwood H80<br />

updated 11/02<br />

H80<br />

Selwood H100<br />

updated 11/02<br />

lost 2500 curve - 28/1/09 - LB<br />

H100<br />

Selwood H150<br />

updated 11/02<br />

H150<br />

Selwood H200<br />

updated 11/02<br />

H200<br />

100<br />

90<br />

80<br />

70<br />

60<br />

m 50<br />

40<br />

30<br />

20<br />

10<br />

0<br />

1400<br />

2000<br />

20 40 60 80 100 120<br />

m 3 /h<br />

300<br />

250<br />

200<br />

ft<br />

150<br />

100<br />

50<br />

120<br />

100<br />

80<br />

m<br />

60<br />

40<br />

20<br />

0<br />

40 80 120 160 200 240 280<br />

m 3 /h<br />

2200<br />

1800<br />

2000<br />

350<br />

300<br />

250<br />

ft<br />

200<br />

150<br />

100<br />

50<br />

100<br />

90<br />

80<br />

70<br />

60<br />

50<br />

m<br />

40<br />

30<br />

20<br />

10<br />

0<br />

1800<br />

1600<br />

100 200 300 400 500<br />

m 3 /h<br />

300<br />

250<br />

200<br />

ft<br />

150<br />

100<br />

50<br />

100<br />

90<br />

80<br />

70<br />

60<br />

m 50<br />

40<br />

30<br />

20<br />

10<br />

1600<br />

200 400 600 800 1000 1200<br />

m 3 /h<br />

300<br />

250<br />

200<br />

ft<br />

150<br />

100<br />

50<br />

Detaillierte <strong>Pumpen</strong>kurven sind unter www.selwoodpumps.com erhältlich
