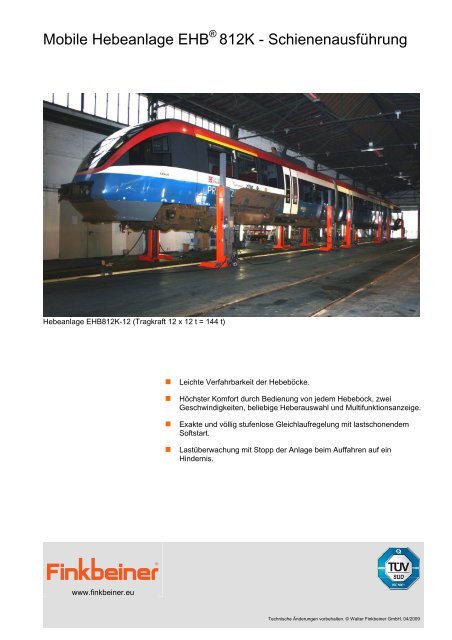

<strong>Mobile</strong> <strong>Hebeanlage</strong> <strong>EHB</strong> ® <strong>812K</strong> - <strong>Schienenausführung</strong><br />
<strong>Hebeanlage</strong> <strong>EHB</strong><strong>812K</strong>-12 (Tragkraft 12 x 12 t = 144 t)<br />
www.finkbeiner.eu<br />
<br />
<br />
<br />
<br />
Leichte Verfahrbarkeit der Hebeböcke.<br />
Höchster Komfort durch Bedienung von jedem Hebebock, zwei<br />
Geschwindigkeiten, beliebige Heberauswahl und Multifunktionsanzeige.<br />
Exakte und völlig stufenlose Gleichlaufregelung mit lastschonendem<br />
Softstart.<br />
Lastüberwachung mit Stopp der Anlage beim Auffahren auf ein<br />
Hindernis.<br />
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009
<strong>Mobile</strong> <strong>Hebeanlage</strong> <strong>EHB</strong> ® <strong>812K</strong> - <strong>Schienenausführung</strong><br />
Technik im Detail<br />
Modell / Tragkraft <strong>EHB</strong><strong>812K</strong>-4: 4er-Anlage (1 Haupt-/ 3 Nebenböcke), Tragkraft 4 x 12 t = 48 t<br />
<strong>EHB</strong><strong>812K</strong>-8: 8er-Anlage (2 Haupt-/ 6 Nebenböcke), Tragkraft 8 x 12 t = 96 t<br />
<strong>EHB</strong><strong>812K</strong>-12: 12er-Anlage (3 Haupt-/ 9 Nebenböcke), Tragkraft 12 x 12 t = 144 t<br />
Lastaufnahme Feststehende Aufnahmekonsole 250 x 300 mm, Höhe 170 mm<br />
Hubweg 1700 mm (Effektivhub)<br />
Geschwindigkeit Ca. 0,8 m/min., ca. 0,3 m/min in Langsamfahrt<br />
Fahrbewegung • 2 Geschwindigkeiten; schnelles Heben und Senken, Langsamfahrt zum Positionieren.<br />
• Präzise und stufenlose Gleichlaufregelung ohne abrupte Geschwindigkeitsänderungen.<br />
• Softstart, langsames Anfahren und stufenlose Erhöhung der Geschwindigkeit.<br />
Antrieb Elektro-hydraulisch<br />
Anschluss 400 V / 3 Phasen / 50 Hz / Absicherung 32 A (pro Hauptbock)<br />
Motorleistung 2,2 KW pro Hebebock<br />
Abmessungen 1240 x 1230 x 2680 mm (L x B x H) pro Hebebock<br />
Gewicht 950 kg pro Hebebock<br />
Farbgebung Orange RAL2004, Grau RAL7015, Pulverbeschichtung<br />
Bedienung • Von jedem Hebebock aus: Auf / Ab / Langsam / Not-Halt<br />
• Betriebsarten: Alle / Einzel / Gruppe - wählbar am Hauptbock<br />
Displayanzeige • Am Hauptbock mit integriertem Display:<br />
o Anzeige der aktiven Hebeböcke im System<br />
o Anzeige der aktiven Betriebsfunktionen<br />
o Anzeige der aktuellen Höhe in „mm“<br />
o Gewichtsanzeige in „kg“, pro Hebebock und gesamt (Option)<br />
o Fehlercodeanzeige, automatische Fehleranalyse<br />
• Display an den Nebenböcken (Option)<br />
Verkabelung • Kabelverbindung im Ring um das Fahrzeug, eine Seite offen zum Ein- und Ausfahren.<br />
• Verbindungskabel beidseitig steckbar, 15 m lang.<br />
• 10 m Versorgungskabel mit 32 A Netzstecker pro Hauptbock.<br />
• Zusätzliches Verbindungskabel 15 m lang zur Verbindung von zwei 4er-Anlagen.<br />
Elektrische<br />
Steuerung<br />
Hydraulischer<br />
Antrieb<br />
Doppelte<br />
Lastsicherung<br />
www.finkbeiner.eu<br />
• Mikroprozessorsteuerung mit integriertem Bedienelement und Display.<br />
• Selbstkonfiguration der Heber im System mit automatischer Zuordnung, ohne Kodierung.<br />
• Steuerspannung 24V DC.<br />
• Jeder Hebebock ist ausgerüstet mit einem Hydraulikaggregat. Der Hubzylinder ist<br />
stehend in der Hubsäule angeordnet und hebt den Hubschlitten direkt nach oben.<br />
• Das Absenken erfolgt energiesparend ohne Motorkraft durch das Eigengewicht. Ein<br />
Senkbremsventil regelt die Senkgeschwindigkeit.<br />
• Hydraulisch durch ein Sperrventil in jeder Hubhöhe.<br />
• Mechanisch durch selbsttätig einrastende Sicherheitsklinke, die zum Abfahren<br />
automatisch entriegelt, Rastenabstand 35 mm.<br />
Fahrwerk • Hubfahrwerk hinten, handhydraulisch.<br />
• Räder vorn bei Belastung einfedernd, großflächige Auflage für minimale Bodenbelastung.<br />
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009
<strong>Mobile</strong> <strong>Hebeanlage</strong> <strong>EHB</strong> ® <strong>812K</strong> - <strong>Schienenausführung</strong><br />
Technik im Detail<br />
Schutzart • IP 65 – strahlwassergeschützt.<br />
Wartung /<br />
Lebensdauer<br />
Sicherheitseinrichtungen <br />
Sicherheitsstandards<br />
Abmessungen <strong>EHB</strong><strong>812K</strong><br />
www.finkbeiner.eu<br />
• Das Hydrauliksystem ist selbstschmierend, zuverlässig und langlebig, mit einem<br />
Minimum an Reibung und Verschleiss.<br />
• Stufenlose und exakte Gleichlaufregelung mittels hydraulischen Proportionalventilen für<br />
absoluten Synchronlauf aller Hebeböcke, Regeldifferenz max. 2 mm.<br />
• Sicherheitsüberwachung aller Betriebsfunktionen.<br />
• Hydraulisches Druckbegrenzungsventil gegen Überlast.<br />
• Auflaufschutz; Stopp beim Auflaufen auf ein Hindernis. Gewichtsanzeige auf<br />
Display. (Option)<br />
• Entsprechend CE (EN 1493)<br />
• Made in Germany<br />
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009
<strong>Mobile</strong> <strong>Hebeanlage</strong> <strong>EHB</strong> ® <strong>812K</strong> - <strong>Schienenausführung</strong><br />
Technik im Detail<br />
Lastaufnahmekonsole<br />
Heberkonfigurationen (Beispiele)<br />
Bedienelemente<br />
Hauptbock<br />
Der Hauptbock ist ausgestattet mit:<br />
• Stromversorgungskabel<br />
• Hauptschalter (mit Not-Halt-Funktion)<br />
• Bedientasten<br />
(Auf/ Ab/ Schnecke/ Einzel/ Beleuchtung)<br />
• Grafikdisplay und Menüsteuerung<br />
• 7-Segment-Anzeige<br />
www.finkbeiner.eu<br />
Der Hebebock ist mit einer feststehenden Konsole zum Anheben am<br />
Fahrzeugrahmen ausgestattet.<br />
Die Konsole ist in der Aufnahmeplatte des Hubschlittens am Hebebock<br />
eingehängt.<br />
(Andere Ausführungen und spezielle Lastaufnahmen auf Anfrage)<br />
Master-Bedienfeld<br />
mit Display und<br />
Menüsteuerung<br />
Nebenbock<br />
Der Nebenbock ist ausgestattet mit:<br />
• Verbindungskabel, beidseitig steckbar<br />
• Not-Halt, verrastbar<br />
• Bedientasten<br />
(Auf/ Ab/ Schnecke/ Einzel/ Beleuchtung)<br />
• 7-Segment-Anzeige<br />
Nebenbock-Bedienfeld<br />
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009
<strong>Mobile</strong> <strong>Hebeanlage</strong> <strong>EHB</strong> ® <strong>812K</strong> - <strong>Schienenausführung</strong><br />
Technik im Detail<br />
Zweimannbedienung (Option)<br />
Lastüberwachung (Option)<br />
Ansetzmodus (Option)<br />
www.finkbeiner.eu<br />
Diese Bedienung ist eine Sicherheitsfunktion beim Anheben besonders bei<br />
großen unübersichtlichen Fahrzeugen.<br />
Ist diese Funktion aktiv, ist ein Synchronbetrieb nur möglich, wenn an zwei<br />
Hebeböcken, z.B. auf je einer Fahrzeugseite, gleichzeitig bedient wird.<br />
Eine Einzelfahrt ist trotz aktivierter Zweimannbedienung möglich.<br />
Bei jeder Senkbewegung findet eine Lastüberwachung statt, um ein Aufsitzen<br />
der Last auf ein Hindernis frühzeitig zu erkennen und Unfälle zu vermeiden<br />
(Auflaufschutz).<br />
In einem solchen Fall wird die Senkbewegung sofort unterbrochen und eine<br />
Fehlermeldung auf dem Grafikdisplay und der 7-Segment-Anzeige<br />
ausgegeben.<br />
Mit diesem Modus wird gewährleistet, dass beim Ansetzen alle Hebeböcke die<br />
Last gleichmäßig übernommen haben, bevor ein weiterer Synchronbetrieb<br />
möglich ist.<br />
Beschreibung:<br />
Zum Ansetzen der Last werden die Hebeböcke im Synchron- oder<br />
Einzelbetrieb aufgefahren, bis der Lastpunkt des jeweiligen Hebebocks<br />
erreicht ist, d.h. bis die Lastaufnahmekonsole am Fahrzeugrahmen anliegt und<br />
eine Last von ca. 1500 kg übernommen hat.<br />
Erreicht ein Hebebock den Lastpunkt im Synchronbetrieb, so bleibt er<br />
zunächst stehen, bis alle anderen Hebeböcke ihren Lastpunkt ebenfalls<br />
erreicht haben. Erst dann fahren alle Hebeböcke gemeinsam weiter. Die<br />
einzelnen Lastpunkte der Hebeböcke können dabei auch unterschiedliche<br />
Höhen zueinander haben.<br />
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009
