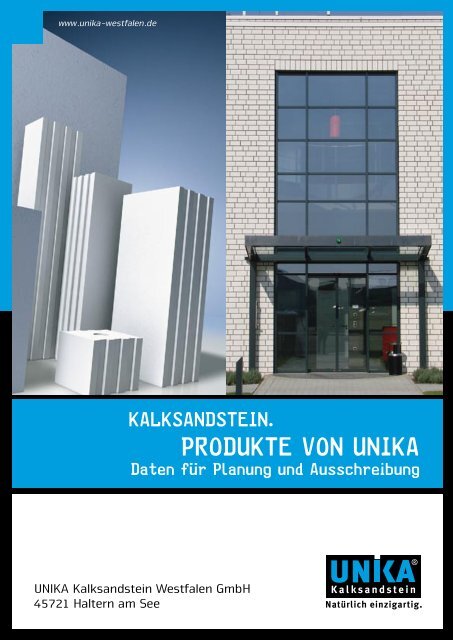

ProduKte von uniKa - UNIKA Kalksandstein Westfalen GmbH

www.unika-westfalen.de
UNIKA Kalksandstein Westfalen GmbH
Westfalen GmbH
Kalksandstein.
Produkte von Unika
Daten für Planung und Ausschreibung
UNIKA Kalksandstein Westfalen GmbH
45721 Haltern am See

UNIKA Kalksandstein Westfalen GmbH
Westfalen GmbH
30
1
30
31
Münster
Bielefeld
52
3
57 59
2
42
40
40
3 52
Duisburg
Essen
46
Dülmen
C
B Haltern
42
43
1
A
Dortmund
46
2
Paderborn
44
1
45
44
4
1
Köln
3
59
4
4
Siegen
Aachen
61
Bonn
560
1
Mitgliedswerke:
A
B
C
Ruhrbaustoffwerke GmbH & Co. KG
Moselstr. 1
44579 Castrop-Rauxel
Vestische Hartsteinwerke Schencking GmbH & Co. KG
Zum Vogelsberg 12
45721 Haltern am See
KSPE KALKSANDSTEIN-Planelemente GmbH & Co. KG
Zum Vogelsberg 12
45721 Haltern am See

Inhaltsübersicht
Westfalen GmbH
UNIKA Kalksandsteinwerke in Westfalen 2
UNIKA KS-Steinsystem 4
UNIKA KS-Vollsteine / UNIKA KS-Lochsteine / UNIKA KS-Ratio-Vollsteine 4
DIN V 106 / DIN EN 771-2 4
Steinarten und -bezeichnungen 4
UNIKA KS-Ratio-Steine und -Blocksteine/ UNIKA KS-Ratio-Hohlblocksteine 5
Anlieferung / Beschaffenheit der Steine 5
UNIKA KS-Ratio-Plansteine / UNIKA KS-Ratio-Planblock- und Planhohlblocksteine 6
UNIKA KS-Ratio-Plan- und Planblocksteine (Schallschutzsteine) 6
UNIKA KS-Bauplatten 6
UNIKA KS-Sonderformate 7
UNIKA KS-Kimmsteine 7
UNIKA KS-Wärmedämmsteine „ISO-Kimmsteine“ 7
UNIKA KS-U-Schalen 8
UNIKA KS-Flach- und Systemstürze (Hintermauerstürze) 8
UNIKA KS-XL Bausystem 9
UNIKA KS XL-Planelemente 9
Ergänzungsprodukte zum UNIKA KS XL-Bausystem 9
UNIKA KS-Dünnbettmörtel 9
UNIKA KS-Kimmsteine 9
UNIKA KS-Wärmedämmsteine „ISO-Kimmsteine“ 9
UNIKA KS-Flachstürze (Hintermauerstürze) 10
UNIKA KS-Fertigteilstürze 10
UNIKA KS-U-Schalen 10
UNIKA KS-Gurtrollersteine 10
Geräte und Zubehör zum UNIKA KS XL-Bausystem 11
Daten zur Bemessung von KS-Mauerwerk 12
Grundwerte s 0 der zulässigen Druckspannung nach DIN 1053-1 12
Mauerwerksdruckfestigkeiten f k nach DIN 1053-100 12
Bauphysikalische Daten 12
Brandschutz 12
Schallschutz 13
Wärmeschutz 14
Sonstige Eigenschaften und Anwendungsgebiete 15
Sichtmauerwerk mit KS-Hintermauersteinen 15
Mauern bei Frost / Einsatz von Tausalzen 15
Kalksandsteine im Erdreich 15
Austrocknungsverhalten von KS-Mauerwerk 15
Die Angaben in dieser Produktinformation entsprechen dem Stand der Technik und erfolgen nach bestem
Wissen, jedoch ohne Gewähr. Änderungen und Ergänzungen der KS Produktinformation und der technischen
Daten bleiben vorbehalten.
Stand: Januar 2010

UNIKA KS-Steinsystem
Westfalen GmbH
UNIKA KS-Vollsteine / UNIKA KS-Lochsteine / UNIKA KS-Ratio-Vollsteine
DIN V 106/DIN EN 771-2
Unsere Produktpalette bietet eine Vielzahl
von UNIKA-Kalksandsteinen für die unterschiedlichsten
Anwendungsbereiche, seien
es tragende oder nicht tragende Wände,
Innen- oder Außenmauerwerk.
Alle Formate entsprechen der DIN 4172
„Maßordnung im Hochbau“.
UNIKA-KS-Steine erfüllen die Anforderungen
der DIN V 106 und entsprechen somit auch
der europaweit gültigen Norm für Kalksandsteine
DIN EN 771-2.
Mit der CE-Kennzeichnung der Steine nach
DIN V 106 garantieren wir die Verwendbarkeit
unserer Produkte, ohne dass dies durch
den Verarbeiter selbst zu prüfen ist.
Wanddicke [cm]
Kurzbezeichnung
Druckfestigkeitsklasse
UNIKA KS-Vollsteine
L – B – H m² / m³ m² / m³ ca. kg
NF
KS 20 2,0 DF 240 x 115 x 52 64 / 557 26 / 226 2,7
KS 20 2,0 NF 240 x 115 x 71 48 / 418 24 / 209 3,7
KS 12 1,8 2 DF 240 x 115 x 113 32 1) (64) 2) / 279 17 1) (44) 2) / 148 5,3
2 DF
KS 20 2,0 2 DF 240 x 115 x 113 32 1) (64) 2) / 279 17 1) (44) 2) / 148 5,9
3 DF
KS 20 2,2 2 DF 240 x 115 x 113 32 1) (64) 2) / 279 17 1) (44) 2) / 148 6,3
KS-R-Steine (h = 113 mm)
KS 28 2,0 2 DF 240 x 115 x 113 32 1) (64) 2) / 279 17 1) (44) 2) KS-R-Blocksteine / 148 5,9 (h = 238 mm)
KS 12 1,8 3 DF 240 x 175 x 113 32 3) (44) 2) / 183 26 3) (38) KS-R-Plansteine
2) / 159 8,0 (h = 123 mm bzw. 248 mm)
4 DF (240)
KS 20 2,0 3 DF 240 x 175 x 113 32 3) (44) 2) / 183 26 3) (38) 2) / 1594 DF (240) 9,0
6 DF (17
KS 20 2,2 3 DF 240 x 175 x 113 32 3) (44) 2) / 183 26 3) (38) 2) / 159 10,0
KS 28 2,0 3 DF 240 x 175 x 113 32 3) (44) 2) / 183 26 3) (38) 2) / 159 9,0
5 DF (300)
UNIKA KS-Lochsteine
Rohdichteklasse
KS L 12 1,4 2 DF 240 x 115 x 113 32 1) (64) 2) / 279 17 1) (44) 2) / 148 4,2
KS L 12 1,4 3 DF 240 x 175 x 113 32 3) (44) 2) / 183 26 3) (38) 2) / 159 6,4
UNIKA KS-Ratio-Vollsteine
Format
Abmessungen [mm]
6 DF (365)
8 DF (24
24,0 KS-R 20 2,0 4 DF (240) 248 x 240 x 113 32 / 134 28 / 120 12,9
30,0 KS-R 20 2,0 5 DF (300) 248 x 300 x 113 32 / 107 36 / 60 16,1
Die regionalen Lieferprogramme sind zu beachte
36,5 KS-R 12 1,8 6 DF (365) 248 x 365 x 113 32 / 88 44 / 120 17,3
Die Mörtelbedarfsmenge bezieht sich bei UNIKA KS-Voll- und Lochsteinen auf einen Frischmörtelauftrag in der Lagerfuge
4
von
DF
d
(115)
= Die 15 regionalen mm, Stoßfugen Lieferprogramme vermörtelt. sind zu beachten. 10 DF (3
Bei den UNIKA KS-Ratio-Steinen bleibt die Stoßfuge unvermörtelt.
Die regionalen Lieferprogramme sind zu beac
Mörtel- und Steinbedarfsmengen für Wanddicke 1) d = 115 mm 2) d = 240 mm 3) d = 175 mm
113
Steinarten und -bezeichnungen nach DIN V 106 (Auszug)
5 DF (150)
a) Vollsteine (Lochanteil 15 % der Lagerfläche)
Bezeichnung
Kurzzeichen
Schichthöhe
[cm]
Eigenschaften und Anwendungsbereiche
1 KS-Vollsteine KS 12,5 Für tragendes und nicht tragendes Mauerwerk in
Normalmörtel versetzt.
2 KS-R-Blocksteine KS-R > 12,5
25
3 KS-Plansteine
KS-R-Plansteine
4 KS XL-Planelemente
KS P
KS-R P
KS XL-
PE
25
50
62,5
b) Lochsteine (Lochanteil > 15 % der Lagerfläche)
Bezeichnung
240
Kurzzeichen
Schichthöhe
[cm]
Wie Zeile 1, zusätzlich mit Nut-Feder-System an den
Stirnseiten. Stoßfugenvermörtelung kann daher im
Regelfall entfallen.
Wie Zeile 2, auf Grund Einhaltung geringerer Grenzabmaße
der Höhe (h = ± 1,0 mm) zum Versetzen
in Dünnbettmörtel.
Wie Zeile 3. Lieferung von werkseitig vorkonfektionierten
Wandbausätzen mit Regelelementen der
Länge 998 mm.
Eigenschaften und Anwendungsbereiche
5 KS-Lochsteine KS L 12,5 Für tragendes und nicht tragendes Mauerwerk in
Normalmörtel versetzt.
6 KS-R-Hohlblocksteine
7 KS-Plansteine
KS-R-Plansteine
248
Steinbedarf [Stück]
KS L-R > 12,5
25
KS L P
KS L-R P
113
25
300
Normalmörtelbedarf [l]
113
für Normalmörtel (für Dünnbettmörtel)
240
248
Steingewicht
5 DF (300)
248
52
DF
52
71
115
71
113
113
115
115
115
113
113
(123) 113
113
(123)
113
115
115
113
113
113
113
175
240
Die regionalen Lieferprogramme sind zu beachten.
Wie Zeile 5, zusätzlich mit Nut-Feder-System an den
Stirnseiten. Stoßfugenvermörtelung kann daher im
Regelfall entfallen.
Wie Zeile 6, auf Grund Einhaltung geringerer Grenzabmaße
der Höhe (h = ± 1,0 mm) zum Versetzen
in Dünnbettmörtel.
175
6 DF (365)
113
238
(248)
238
(248)
240
300
240
365
240
365
115
150
240
240
240
240
52
71
240
240
240
113
248
240
52
113
71
113
240
240
115
115
115
113
113
248
248
248
113
248
240
115
115
115
113
113
300
Steinskizzen
175
240
113
300
175
240
240
300
248
240
240
240
240
240
240
240
240
240
240
248
240
300
300
7 DF (20
113
12 DF (3

UNIKA KS-Steinsystem
Westfalen GmbH
UNIKA KS-Ratio-Steine / UNIKA KS-Ratio-Blocksteine / UNIKA KS-Ratio-Hohlblocksteine
Wanddicke [cm]
Kurzbezeichnung
Druckfestigkeitsklasse
Rohdichteklasse
Format
Abmessungen [mm]
Steinbedarf [Stück]
Normalmörtelbedarf [l]
Steingewicht
Steinskizzen
UNIKA KS-R-Blocksteine
L – B – H m² / m³ m² / m³ ca. kg
11,5 KS-R 12 1,8 4 DF (115) 248 x 115 x 238 16 / 140 7 / 60 11,5
KS-R 20 2,0 4 DF (115) 248 x 115 x 238 16 / 140 7 / 60 12,9
15,0 KS-R 12 1,8 5 DF (150) 248 x 150 x 238 16 / 107 9 / 60 15,1
KS-R 20 2,0 5 DF (150) 248 x 150 x 238 16 / 107 9 / 60 16,7
17,5 KS-R 12 1,8 6 DF (175) 248 x 175 x 238 16 / 92 10 / 60 17,5
KS-R 20 2,0 6 DF (175) 248 x 175 x 238 16 / 92 10 / 60 19,7
24,0 KS-R 12 1,8 8 DF (240) 248 x 240 x 238 16 / 67 14 / 60 24,1
KS-R 20 2,0 8 DF (240) 248 x 240 x 238 16 / 67 14 / 60 26,9 *)
30,0 KS-R 12 1,8 10 DF (300) 248 x 300 x 238 16 / 54 18 / 60 29,9 *)
KS-R 20 2,0 10 DF (300) 248 x 300 x 238 16 / 54 18 / 60 33,5 *)
UNIKA KS-R-Hohlblocksteine
12 DF (365)
11,5 KS L-R 12 1,4 4 DF (115) 248 x 115 x 238 16 / 140 7 / 60 9,3
17,5 KS L-R 12 1,4 6 DF (175) 248 x 175 x 238 16 / 92 10 / 60 13,4
24,0 KS L-R 12 1,4 8 DF (240) 248 x 240 x 238 16 / 67 14 / 60 18,0
30,0 KS L-R 12 1,4 10 DF (300) 248 x 300 x 238 16 / 54 18 / 60 23,0
36,5 KS L-R 12 1,4 12 DF (365) 248 x 365 x 238 16 / 44 22 / 60 28,0 *)
Die Mörtelbedarfsmenge bezieht sich bei UNIKA KS-Ratio-Block- und Hohlblocksteinen auf einen Frischmörtelauftrag in der Lagerfuge von d = 15 mm, Stoßfugen unvermörtelt
*)
Steine mit einem Verarbeitungsgewicht ≥ 25 kg sind mit einem Versetzgerät zu verarbeiten.
238
238
115
240
238
238
115
240
248
248
248
238
248
238
115
238
240
150
238
150
238
248
238
248
300
248
300
248
238
150
238
238
248
4 DF (115)
238
115
175
238
238
115
6 DF (175)
240
248
10 DF (300)
238
248
238
240
175
300
248
248
248
248
248
238
248
238
248
175
5 DF (150)
238
238
150
238
365
238
238
115
240
150
8 DF (240)
238
365
248
238
300
248
248 248
300
238
248
248
248
365
248
238
238
238
175
150
248
175
238
2
Anlieferung
Die Anlieferung unserer Produkte erfolgt
mit speziellen, selbst entladenden Kranwagen
direkt zur Baustelle. Die Baustelle wie
auch die Abladestelle innerhalb des Baugeländes
muss auf einem für Schwerlastfahrzeuge
geeigneten, tragfähigen Zufahrtsweg
erreichbar sein.
Das Abladen der Steinpakete in die Baugrube
bzw. auf die Geschossdecke kann
bei entsprechenden Baustellenbedingungen
möglich sein. Die Entscheidung darüber liegt
aber generell beim Fahrer des Steintransporters
vor Ort. Nur er kann z. B. beurteilen,
ob die Tragkraft und der Schwenkbereich
des Kranauslegers sowie der Untergrund
eine solche Serviceleistung zulassen.
Beschaffenheit der Steine
Trotz sorgfältigster Behandlung der Steine
in der Produktionsstätte und beim Transport
kann nicht ausgeschlossen werden,
dass schadhafte Steine unerkannt bleiben
und zur Baustelle gelangen.
Geringfügige Beschädigungen bis ca.
5 %, die z. B. beim Transport der Steine entstehen,
sind nicht zu beanstanden.
Sollten darüberhinausgehende Mängel an
den Steinen festgestellt werden, sind diese
bei Anlieferung, spätestens aber vor Verarbeitung
des Steinmaterials dem Lieferanten
anzuzeigen.
Keinesfalls Steine verarbeiten und in der
fertig erstellten Wand reklamieren!
Bedeutung der Kurzbezeichnungen

UNIKA KS-Steinsystem
Westfalen GmbH
UNIKA KS-Ratio Plansteine / UNIKA KS-Ratio Planblock- und Planhohlblocksteine
UNIKA KS-Ratio Plansteine / Planblocksteine (Schallschutzsteine) / UNIKA KS-Bauplatten
Wanddicke [cm]
Kurzbezeichnung
Druckfestigkeitsklasse
UNIKA KS-R Plansteine
Rohdichteklasse
L – B – H m² / m³ m² / m³ ca. kg
24,0 KS-R P 20 2,0 4 DF (240) 248 x 240 x 123 32 / 134 7,2 / 30 13,9
36,5 KS-R P 12 1,8 6 DF (365) 248 x 365 x 123 32 / 88 11,0 / 30 18,9
UNIKA KS-R Planblocksteine
11,5 KS-R P 12 1,8 4 DF (115) 248 x 115 x 248 16 / 140 1,7 / 15 12,0
KS-R P 20 2,0 4 DF (115) 248 x 115 x 248 16 / 140 1,7 / 15 13,5
15,0 KS-R P 12 1,8 5 DF (150) 248 x 150 x 248 16 / 107 2,3 / 15 15,6
KS-R P 20 2,0 5 DF (150) 248 x 150 x 248 16 / 107 2,3 / 15 17,6
17,5 KS-R P 12 1,8 6 DF (175) 248 x 175 x 248 16 / 92 2,6 / 15 15,3
KS-R P 20 2,0 6 DF (175) 248 x 175 x 248 16 / 92 2,6 / 15 21,0
20,0 KS-R P 12 1,8 7 DF (200) 248 x 200 x 248 16 / 80 3,0 / 15 20,5
KS-R P 20 2,0 7 DF (200) 248 x 200 x 248 16 / 80 3,0 / 15 23,4
24,0 KS-R P 12 1,8 8 DF (240) 248 x 240 x 248 16 / 67 3,6 / 15 25,0 *)
KS-R P 20 2,0 8 DF (240) 248 x 240 x 248 16 / 67 3,6 / 15 28,1 *)
30,0 KS-R P 12 1,8 10 DF (300) 248 x 300 x 248 16 / 54 4,5 / 15 30,5 *)
UNIKA KS-R Planhohlblocksteine
11,5 KS L-R P 12 1,4 4 DF (115) 248 x 115 x 248 16 / 140 1,7 / 15 9,8
17,5 KS L-R P 12 1,4 6 DF (175) 248 x 175 x 248 16 / 92 2,6 / 15 15,3
24,0 KS L-R P 12 1,4 8 DF (240) 248 x 240 x 248 16 / 67 3,6 / 15 18,8
30,0 KS L-R P 12 1,4 10 DF (300) 248 x 300 x 248 16 / 54 4,5 / 15 25,0 *)
36,5 KS L-R P 12 1,4 12 DF (365) 248 x 365 x 248 16 / 44 7,2 / 30 29,2 *)
UNIKA KS-Ratio Plansteine / Planblocksteine (Schallschutzsteine)
15,0 KS-R P 20 2,2 5 DF (150) 248 x 150 x 248 16 / 107 2,3 / 15 18,9
17,5 KS-R P 20 2,2 6 DF (175) 248 x 175 x 248 16 / 92 2,6 / 15 21,9
24,0 KS-R P 20 2,2 4 DF (240) 248 x 240 x 123 32 / 134 5,5 / 15 15,0
UNIKA KS-Bauplatten (für nicht tragende Innenwände)
Format
Abmessungen [mm]
240
300
240
7,0 KS BP 7 20 2,0 498 x 70 x 248 8 1,4 **) 17,0
10,0 KS BP 10 12 1,2 373 x 100 x 248 11 2,1 **) 10,9
123
123
123
123
123
123
123
123
300 365
248 248
248
365
248
248
300
365
248
115
115
150
150
240
115
150
248
Für die KS-R Plansteine wird werksseitig ein auf das Produkt abgestimmter Dünnbettmörtel nach DIN EN 998-2 (Korngröße bis 1 mm) mitgeliefert. Die Mörtelbedarfsmenge
ergibt sich aus einem Mörtelauftrag von 3–4 mm bei Verwendung eines Mörtelschlittens mit geeigneter Zahnschiene und unvermörtelten Stoßfugen. Die Lagerfugenstärke
soll im erstellten Mauerwerk 2 mm betragen.
*)
Steine mit einem Verarbeitungsgewicht ≥ 25,0 kg sind mit einem Gesetzgerät zu verarbeiten.
**)
Mörtelbedarfsmenge bei den UNIKA KS-Bauplatten mit vermörtelter Lager- und Stoßfuge.
248
248
248
248
248 248
248
248
248
248
248
248
248
248
Steinbedarf [Stück]
123
123
123
123
123
123
248
248
248
248
240
300
365
240
300
365
115
150
115
150
bedarf [kg]
Dünnbettmörtel-
248
248
248
248
248
248
248
248
248
248
Steingewicht
4 DF (240)
123
123
123
123
123
123
248 248
70
KS BP 10
248
100
240
300
365
240
4 DF (115)
248
300
115
365
6 DF (175)
248
248
150
248 248 248
115
248
248
248
175
8 DF (240)
248
248
248
200
150
248
248
248
248
175
200
175
200
240
240
240
365 300
365
365
300
12 DF (365)
300
248
248
248
248
248
498
248
248
248
248
248
248
248
248
373
248
248
248
248
248
248
248
248
248 248
248
248
123
240
300
Steinskizzen
123
123
123
123
123
248
248
248
248
70
300
6 DF (365)
248
248 248
365
248
248
248
248
248
248
248
248
365
240
115
5 DF (150)
115
150
175
150
175
200
KS BP 7
248
248
248
248
248
248
248
248
7 DF (200)
200
240
240
365
300
365
248
248
248
248
248
248
248
248
10 DF (300)
300
248
248
248
248
498
248
373
248
248
248
248
248
2
2
3
100

113
113
h
h
UNIKA KS-Sonderformate
Westfalen GmbH
UNIKA KS-Kimmsteine
UNIKA KS-Wärmedämmsteine („ISO-Kimmsteine“) R = 0,33 W/(m·K)
Wanddicke [cm]
Bezeichnung
Druckfestigkeitsklasse
Rohdichteklasse
Abmessungen [mm]
Steinskizzen
UNIKA KS-Kimmsteine
L – B –
lieferbare Höhen
10,0 KS-Kimmstein 20 1,8 / 2,0 498 x 100 x 50 / 75 / 100 / 125 / 150
11,5 KS-Kimmstein 20 1,8 / 2,0 498 x 115 x 50 / 75 / 100 / 125 / 150
15,0 KS-Kimmstein 20 1,8 / 2,0 498 x 150 x 50 / 75 / 100 / 125 / 150
17,5 KS-Kimmstein 20 1,8 / 2,0 498 x 175 x 50 / 75 / 100 / 125 / 150
20,0 KS-Kimmstein 20 1,8 / 2,0 498 x 200 x 50 / 75 / 100 / 125 / 150
d
d
498
498
24,0 KS-Kimmstein 20 1,8 / 2,0 498 x 240 x 50 / 75 / 100 / 125 / 150
30,0 KS-Kimmstein 20 1,8 / 2,0 498 x 300 x 50 / 75 / 100 / 125 / 150
UNIKA KS-Wärmedämmstein („ISO-Kimmsteine“) l R = 0,33 W /(m·K)
11,5 KS-ISO-Kimmstein 20 1,2 498 x 115 x 113
15,0 KS-ISO-Kimmstein 20 1,2 498 x 150 x 113
17,5 KS-ISO-Kimmstein 20 1,2 498 x 175 x 113
d
d
498
498
20,0 KS-ISO-Kimmstein 20 1,2 498 x 200 x 113
24,0 KS-ISO-Kimmstein 20 1,2 498 x 240 x 113
UNIKA KS-Kimmsteine
UNIKA KS-Kimmsteine dienen dem Höhenausgleich
von Wänden und werden in unterschiedlichen
Höhen angeboten. Sie können
am Wandfuß- bzw. am Wandkopf eingesetzt
werden.
Neben dem Höhenausgleich dienen sie
zur Erstellung eines planebenen Niveaus
in Längs- und Querrichtung und dem Ausgleich
von Unebenheiten der Betondecke.
Das genaue Anlegen der Ausgleichsschicht
ist insbesondere bei Mauerwerk mit Dünnbettmörtel
sehr wichtig. Die KS-Kimmsteine
werden in Normalmörtel der MG III verlegt.
Die Ausgleichsschicht muss vor dem Weitermauern
ausreichend erhärtet sein.
UNIKA KS-Wärmedämmsteine
UNIKA KS-Wärmedämmsteine – besser
bekannt unter der Bezeichnung „ISO-Kimmsteine“
– sind wärmetechnisch optimierte
Kalksandsteine. Sie weisen hohe Druckfestigkeiten
bei gleichzeitig verringerter
Wärmeleitfähigkeit auf. Sie werden zur
Reduzierung geometrisch bedingter Wärmebrücken
eingesetzt, z. B an Wandfußpunkten
von Außen- und Innenwänden über
nicht beheizten Kellern, Fundamentplatten
oder belüfteten Kriechkellern.
Rohstoffbedingt weisen sie eine graue Farbe
auf und sind somit gut von den normalen
Kimmsteinen zu unterscheiden. Sie
werden genau wie der Kimmstein angelegt
und dienen dann auch als untere Ausgleichsschicht.

UNIKA KS-Sonderformate
Westfalen GmbH
UNIKA KS-U-Schalen / UNIKA-Flach- und Systemstürze (Hintermauerstürze)
Wanddicke [cm]
Kurzbezeichnung
Abmessungen [mm]
Steingewicht
Steinskizzen
UNIKA KS-U-Schalen
L – B – H
ca. kg
11,5 KS-U-Schale 240 x 115 x 240 7,5
15,0 KS-U-Schale 240 x 150 x 240 9,9
17,5 KS-U-Schale 240 x 175 x 240 11,6
20,0 KS-U-Schale 240 x 200 x 240 12,9
24,0 KS-U-Schale 240 x 240 x 240 15,1
30,0 KS-U-Schale 240 x 300 x 240 17,5
Beispiele für den Einbau von KS-U-Schalen
KS-U-Schalen
Aus Gründen der Rationalisierung empfiehlt
sich für Ringanker, Ringbalken, Stützen und
Schlitze die Verwendung von KS-U-Schalen.
Somit entfällt das aufwendige Einschalen
eines Stahlbetonbalkens.
Aussteifungsstütze mit KS-U-Schalen
Lotrechter Schlitz mit KS-U-Schalen
Ringbalken mit KS-U-Schalen
Das Einlegen der Bewehrung sowie das Einbringen
und Verdichten des Betons erfolgt
wie bei einem eingeschalten Stahlbetonbalken.
Als Bewehrung sind korrosionsgeschützte
Stähle einzusetzen.
Wanddicke [cm]
Kurzbezeichnung
Abmessungen [mm]
Steinskizze
lieferbare Längen
– B – H
UNIKA KS-Flach- und Systemstürze (Hintermauerstürze)
10,0 KS-Systemsturz 1 250 x 100 x 123
11,5 KS-Sturz 1000 / 1250 / 1500 x 115 x 71
KS-Sturz 1000 / 1250 / 1500 x 115 x 113
15,0 KS-Sturz 1000 / 1250 / 1500 x 150 x 113
17,5 KS-Sturz 1000 / 1250 / 1500 x 175 x 113
h
d
1000–1500
20,0 KS-Systemsturz 1 000 / 1 250 / 1 500 x 200 x 123
KS-Flachstürze
KS-Flachstürze werden als vorgefertigte
Bauteile zur leichteren Überbrückung von
Öffnungen angeboten. Ihr Einbau erfolgt mit
der KS-Schale nach unten. Die notwendige
Tragfähigkeit erfolgt durch Übermauerung
des Sturzes auf der Baustelle (Ausbildung
der Druckzone). Stoßfugen in der Übermauerung
sind stets zu vermörteln. Vor dem Aufmauern
ist die Oberseite der KS-Flachstürze
sorgfältig von Schmutz zu reinigen und
anzunässen. Bis zum Aushärten der Druckzone
sind die Stürze abzustützen. Hierfür
reichen ca. sieben Tage aus.

h
113
h
623/498
UNIKA KS-Bausystem
Westfalen GmbH
UNIKA KS XL-Planelemente
300
Druckfestigkeitsklasse 20
Rohdichteklasse 2,0
UNIKA KS XL-Planelemente (KS XL-PE)
Bei UNIKA KS XL-Planelementen handelt
es sich um einen kompletten, objektbezogenen
Wandbausatz.
365* ) 240 200
214
175 1)
150 1) 1151) 100 2)
Aus den Planungsunterlagen werden im
UNIKA-Kalksandstein-Werk optimierte Verlegepläne
erstellt. Passelemente werden
werksseitig maßgenau zugeschnitten. Das
Sägen auf der Baustelle entfällt. Es besteht
keine Bindung an ein bestimmtes Rastersystem.
Planungsfreiheit ist garantiert!
1)
auch in der Rohdichteklasse 1,8 verfügbar
2)
nur für nicht tragende Wände in der Druckfestigkeitsklasse 12 und in der Höhe 623 mm
*)
auf Anfrage
Auf objektbezogene Anfrage besteht die Möglichkeit, UNIKA KS XL-Planelemente der Rohdichteklasse 2,2
zu bekommen.
998
Der gesamte Bausatz – inklusive der für den
Höhen- und Längenausgleich notwendigen
Passelemente – wird zusammen mit den
Verlegeplänen zur Baustelle geliefert.
Ergänzungsprodukte zum UNIKA KS XL-Bausystem
UNIKA KS-Dünnbettmörtel
Zum UNIKA KS XL-PE Bausystem wird ein
auf das System abgestimmter Dünnbettmörtel
nach DIN EN 998-2 mitgeliefert. Dieser
Mörtel entspricht der MG III.
Der Mörtelauftrag soll mit einem Mörtelschlitten
mit geeigneter Zahnschiene –
optimal ist hierbei die „Torbogenzahnung“
– erfolgen. Der Frischmörtelauftrag soll
3–4 mm betragen. Nach Aufsetzen des
Planelements muss die Lagerfuge vollflächig
mit Mörtel abgedeckt sein und eine
Dicke von 2 mm aufweisen.
UNIKA KS-Kimmstein / UNIKA KS-Wärmedämmstein („ISO-Kimmstein“)
KS-Höhenausgleichs- bzw.
KS-Kimmstein
Lieferbare Höhen [mm]:
50 / 75 / 100 / 125 / 150
KS-Wärmedämmstein
mit R ≤ 0,33 W/(m·K)
zur Reduzierung von Wärmebrücken
d
498
d
498
d
498

UNIKA KS XL-Bausystem
Westfalen GmbH
Ergänzungsprodukte zum UNIKA KS XL-Bausystem
UNIKA KS-Flachstürze
Sturzbreite
d
[mm]
Sturzhöhe
[mm]
Nennlänge
[mm]
71
d
1000–1500 1)
113
1)
abgestuft in 250 mm-Schritten
*)
Auf Anfrage
d
1000–1500 1)
115
175
100 *)
150
175
200
214 *)
240
71
113
1 000/
1 250/
1 500
KS-Fertigteilstürze
Sturzbreite
d
[mm]
Sturzhöhe
3)
[mm]
Nennlänge
1)
[mm]
248–498
d
1000-2000 1)
1)
abgestuft in 250 mm-Schritten
2)
nur für nicht tragende Wände
3)
Sonderhöhen sind zulässig
*)
auf Anfrage
100 2)
115
150
175
200
214 *)
240
300
248
373
480
498
1 000
bis
2 000
KS-Gurtrollersteine
Wanddicke d
[mm]
175
200
214
240
Die KS-Gurtrollersteine werden ohne Gurtrollergehäuse geliefert.
KS-U-Schalen
10

UNIKA KS XL-Bausystem
Westfalen GmbH
Geräte und Zubehör zum UNIKA KS XL-PE-Bausystem
1)
2) 3)
4)
5)
6)
7)
8)
9) 10)
11)
12) 13) 14)
1) Versetzgerät für das Verarbeiten der KS XL-Planelemente *
2) Versetzzange für KS XL-Planelemente *
3) Klemmzangen für das Versetzen von KS XL-Passelementen *
4) Elementengreifer mit Netzsicherung für den Transport von KS XL-Planelementen auf der
Baustelle *
5) Hydraulisches KS XL-Planelemente-Spaltgerät *
6) Mörtelschlitten mit geeigneter Zahnschiene zum Aufbringen des Dünnbettmörtels **
7) Mörtelkelle zum Aufbringen des Dünnbettmörtels im Bereich der Stoßfugen **
8) Kunststoffeimer zum genauen Abmessen der richtigen Wassermenge zum Anrühren des
Dünnbettmörtels **
9) Mörtelquirl zum Anrühren des Dünnbettmörtels **
10) Bever-Luftschichtanker mit Klemmscheibe ISO-Clip, max. Schalenabstand 150 mm **
11) Bever Mauerverbinder „Stumpfstoßanker“ L = 300 mm **
12) Bever Mauerwerksanschlussanker z. B. zum Verbinden von KS XL-PE-Mauerwerk und
Betonstützen über Maueranschlussschienen **
13) Bever Bauplattenanker für KS BP 10 **
14) Bever Wandanker Typ – starr – zum Einbau der KS BP 7 **
*
Mietgeräte / ** zum Kauf
11

Daten zur Bemessung von KS-Mauerwerk
Westfalen GmbH
Druckfestigkeit
Grundwerte s 0 der zulässigen Druckspannung für Mauerwerk nach DIN 1053-1
Ausnutzungsfaktor
Steinfestigkeitsklasse
(SFK)
Normalmörtel
Dünnbettmörtel
MG II MG IIa MG III MG IIIa Plansteine KS XL-Planelemente
Voll-, Loch- und Hohlblocksteine Voll-/Blocksteine Loch-/Hohlblocksteine Ohne Nut
12 1,2 1,6 1,8 1,9 2,2 1,8 3,0
20 1,6 1,9 2,4 3,0 3,2 2,4 4,0
28 1,8 2,3 3,0 3,5 – – –
Charakteristische Mauerwerksdruckfestigkeiten f k [N/mm²] nach DIN 1053-100 und abZ
Steinfestigkeitsklasse
(SFK)
Normalmörtel
Dünnbettmörtel
MG II MG IIa MG III MG IIIa Plansteine KS XL-Planelemente
Voll-, Loch- und Hohlblocksteine Voll-/Blocksteine Loch-/Hohlblocksteine Ohne Nut
12 3,7 5,0 5,6 6,0 6,9 5,6 9,4
20 5,0 6,0 7,5 9,4 10,0 7,5 12,6
28 5,6 7,2 9,4 11,0 – – –
Bauphysikalische Daten
Brandschutz
KS-Wände 1) – Mindestwanddicken d [cm]
Wandart
Nicht tragende raumabschließende
KS-Wände
Tragende raumabschließende
Wände
Tragende nicht raumabschließende
Wände
Ausnutzungsfaktor
Feuerwiderstandsklasse – Benennung
F 30-A F 60-A F 90-A F 120-A F 180-A
7,0
(5,0)
a 2 = 0,2 11,5
(11,5)
a 2 = 0,6 11,5
(11,5)
a 2 = 1,0 4) 11,5
(11,5)
a 2 = 0,2 11,5
(11,5)
a 2 = 0,6 11,5
(11,5)
a 2 = 1,0 4) 11,5
(11,5)
11,5 2)
(7,0)
11,5
(11,5)
11,5
(11,5)
11,5
(11,5)
11,5
(11,5)
11,5
(11,5)
11,5
(11,5)
11,5 3)
(10,0)
11,5
(11,5)
11,5
(11,5)
11,5
(11,5)
11,5
(11,5)
14,0 5)
(11,5)
14,0 5)
(11,5)
11,5
(11,5)
11,5
(11,5)
14,0
(15,0)
20,0
(14,0)
14,0
(11,5)
15,0
(11,5)
20,0
(17,5)
17,5
(14,0)
17,5
(14,0)
20,0
(14,0)
24,0
(17,5)
17,5
(14,0)
20,0
(17,5)
24,0
(19,0)
Mindestwanddicke ein- und zweischaliger
KS-Brandwände
Wandart Steinart Mörtel einschalig
[cm]
tragend DIN V 106
RDK ≥ 1,4
DIN V 106
RDK ≥ 1,8
KS XL nach abZ
RDK ≥ 1,8
zweischalig
[cm]
NM/DM 24,0 2 x 17,5
DM 17,5 2 x 15,0
DM
17,5 6)
20,0
2 x 15,0 6)
2 x 17,5
*)
Die ( )-Werte gelten für Wände mit beidseitigem Putz bei Verwendung
der Mörtelgruppe P IV nach DIN 18550-2, oder Putz aus Leichtmörtel
nach DIN 18550-4.
1)
Unter Verwendung von Normal- oder Dünnbettmörtel.
2)
Bei Verwendung von Dünnbettmörtel d 7,0 cm.
3)
Bei Verwendung von Steinen der RDK 1,8 und Dünnbettmörtel
d 100 mm
4)
Bei 3,0 < vorh. s 4,5 N/mm 2 gelten die Werte nur für Mauerwerk
aus Voll-, Block- und Plansteinen.
5)
Bei Verwendung von Dünnbettmörtel ist d 115 mm zulässig
6)
Mit aufliegender F 90-Geschossdecke als konstruktive obere Halterung
12

Bauphysikalische Daten
Westfalen GmbH
Schallschutz
Wandrohdichten einschaliger, biegesteifer Wände
Steinrohdichteklasse
Normalmörtel
[kg/dm 3 ]
Dünnbettmörtel
[kg/dm 3 ]
1,4 1 360 1 300
1,6 1 540 1 500
1,8 1 720 1 700
2,0 1 900 1 900
2,2 2 080 2 100
Flächenbezogene Masse von Wandputzen
Putzdicke
[mm]
Flächenbezogene Masse des Putzes
[kg/m 2 ]
Kalkgipsputz, Gipsputz Kalkputz, Kalkzementputz,
Zementputz
5 1) – –
10 10 18
15 15 25
20 – 30
1)
Putze mit d < 10 mm dürfen nicht zur Erhöhung der flächenbezogenen
Masse herangezogen werden.
Schalldämm-Maße R’ w,R einschaliger KS-Wände
mit Normalmörtel
Wanddicke
[cm]
Steinrohdichteklasse
1,4 1,6 1,8 2,0 2,2
mit 2 x 10 mm Putz 20 kg/m²
11,5 43 44 45 46 47
15,0 – – 48 49 –
17,5 47 49 50 51 52
24,0 51 52 53 55 55
30,0 53 55 56 57 57
Schalldämm-Maße R’ w,R einschaliger KS-Wände
mit Dünnbettmörtel
Wanddicke
[cm]
Steinrohdichteklasse
1,4 1,6 1,8 2,0 2,2
mit 2 x 5 mm Dünnlagenputz *)
11,5 41 43 44 45 46
15,0 – – 47 48 50
17,5 46 47 49 50 51
20,0 – – 51 52 53
21,4 – – 52 53 54
24,0 50 52 53 54 55
30,0 53 54 56 57 57
*)
Putzdicken < 10 mm werden nicht beim Wandflächengewicht berücksichtigt
Beispiellösungen für bewertete Schalldämm-Maße R’ w zweischaliger KS-Haustrennwände 1) in Abhängigkeit vom
Zweischaligkeitszuschlag ∆R w,TR
Wandaufbau 1)
(Beispiele)
RDK
flächenbezogene
Masse
[kg/m²]
R’ w [dB]
Inkl. ∆R w,TR = + 12 dB
Inkl. ∆R w,TR = + 9 dB
z. B. ab zweitem Geschoss 3) z. B. unterstes Geschoss mit
getrennten Fundamenten
Inkl. ∆R w,TR = + 6 dB
z. B. unterstes Geschoss mit
gemeinsamer Bodenplatte
2 x 11,5 cm 2,0 450 66 63 60
2 x 15 cm 2) 2,0 530 68 65
DETAILSAMMLUNG
62
2 x 15 cm 2) 2,2 630 70 67 KG-INNENWAND-FUNDAMENT, BODENPLATTE DURCHLAUFEND 64
2 x 17,5 cm 2) KS-WÄRMEDÄMSTEIN
KALKSANDSTEIN.
M 1:10
2,0 630 70 67 64
2 x 17,5 cm 2) DETAILSAMMLUNG
2,2 680 DETAIL 3.3.3.11 71 68 64
2 x 20 cm 2) 2,0 740 72 69 66
GESCHOSSDECKE-INNENWAND
HAUSTRENNWAND, KS-MAUERWERK ZWEISCHALIG
KALKSANDSTEIN.
DETAIL 1.6.3.13
BODENPLATTE INNENGEDÄMMT, KS-MAUERWERK ZWEISCHALIG,
2 x 24 cm 2) M 1:10
2,0 880 74 71 68
2 x 24 cm 2) 2,2 960 75 72 69
Flankierende Bauteile mit m’ L,M ~ 300 kg/m²
Die regionalen Lieferprogramme sind zu beachten.
1)
Mauerwerk nach DIN 1053-1 mit Normal- oder Dünnbettmörtel, beidseitig verputzt (2 x 10 mm Putz = je Seite 10 kg/m²), Trennfuge ≥ 3 cm
2)
Bereits mit beidseitig Dünnlagenputz (2 x 5 mm)
3)
Bei durchgehenden Keller-Außenwänden (m' 575 kg/m 2 ) gilt: a) im Kellergeschoss: R w,Tr = +3 dB b) ab dem zweiten Geschoss: R w,Tr = +9 dB
13

Bauphysikalische Daten
Westfalen GmbH
Wärmeschutz
U-Werte von Außenwänden
Dicke des
Systems
Dicke der
Dämmschicht
U [W/(m²·K)]
[W/(m·K)]
[cm] [cm] 0,022 1) 0,024 8) 0,032 0,035
Beschreibung (Aufbau)
29,5 10 0,20 2) – 0,29 0,31 einschalige KS-Außenwand mit Thermohaut
34,5 15 0,14 2) – 0,20 0,22 (Wärmedämm-Verbundsystem) 3)
1 cm Innenputz ( = 0,70 W/(m·K))
39,5 20 0,11 2) – 0,15 0,16 17,5 cm KS-Außenwand, RDK 1,8 4)
44,5 25 0,09 2) – 0,12 0,13 Wärmedämmstoff nach Zulassung
~ 1 cm Außenputz ( = 0,70 W/(m·K))
49,5 30 0,07 2) – 0,10 0,11
41,0 10 0,19 0,21 0,27 0,29 zweischalige KS-Außenwand mit Kerndämmung
43,0 12 0,16 0,18 0,23 0,25 1 cm Innenputz ( = 0,70 W/(m·K))
45,0 14 0,14 0,16 0,20 0,22
17,5 cm KS-Tragschale, RDK 1,8 4)
Kerndämmung 3) Typ WZ nach DIN V 4108-10
47,0 16 5) 0,13 0,14 0,18 0,19 1 cm Fingerspalt, R = 0,15
11,5 cm 5) KS-Verblender, RDK 2,0 4)
49,0 18 5) 0,11 0,12 0,16 0,17
51,0 20 5) 0,10 0,11 0,15 0,16
31,5 10 – – – 0,30 Einschalige KS-Außenwand mit hinterlüfteter
33,5 12 – – – 0,26 Außenwandbekleidung
1 cm Innenputz ( = 0,70 W/(m·K))
37,5 16 – – – 0,20 17,5 cm KS-Außenwand, RDK 1,8 4)
41,5 20 – – – 0,16 Wärmedämmstoff 6) Typ WAB nach DIN V 4108-10
2 cm Hinterlüftung
46,5 25 – – – 0,13 Fassadenbekleidung (Dicke nach Art der Bekleidung)
51,5 30 – – – 0,11
47,5 5 – – – 0,56 Einschaliges KS-Kellermauerwerk mit außen liegender
50,5 8 – – – 0,40 Wärmedämmung (Perimeterdämmung)
52,5 10 – – – 0,34
36,5 cm KS-Außenwand, RDK 1,8 4)
Perimeterdämmplatten 3)7) nach Zulassung oder Typ PW
57,5 15 – – – 0,25 nach DIN V 4108-10
Abdichtung
62,5 20 – – – 0,20
67,5 25 – – – 0,17
Als Dämmung können unter Berücksichtigung der stofflichen Eigenschaften und in Abhängigkeit von der Konstruktion alle genormten oder bauaufsichtlich zugelassenen
Dämmstoffe verwendet werden, z. B. Hartschaumplatten, Mineralwolleplatten.
1)
Phenolharz-Hartschaum, Zulassungsnummer Z-23.12-1465
2)
Nach Zulassung Z-33.84-1055
3)
Durch Zulassungen geregelt.
4)
Bei anderen Dicken oder RDK ergeben sich nur geringfügig andere U-Werte.
5)
Bei Verwendung von bauaufsichtlich zugelassenen Ankern mit Schalenabstand ≤ 20 cm.
6)
Nach DIN 18351 dürfen nur Mineralwolle-Dämmstoffplatten eingesetzt werden.
7)
Der Zuschlag DU = 0,04 W/(m·K) nach allgemeinen bauaufsichtlichen Zulassungen ist bereits berücksichtigt.
8)
PUR-Hartschaum Ecotherm KD 024
Bemessungswerte für winterlichen und sommerlichen Wärmeschutz
Stoff Rohdichteklasse 1)
(RDK)
Mauerwerk aus
Kalksandstein
Rohdichte
[kg/m 3 ]
Bemessungswert der
Wärmeleitfähigkeit 2) l
[W/(m·K)]
Wärmespeicherfähigkeit 3) C wirk
[Wh/m 2·K)]
1,4 1,21 bis 1,40 0,70 36
1,8 1,61 bis 1,80 0,99 47
2,0 1,81 bis 2,00 1,1 53
2,2 2,01 bis 2,20 1,3 58
1)
Die Steinrohdichteklassen werden nach DIN V 106 jeweils ohne Bezeichnung (Einheit) angegeben.
2)
Nach DIN V 4108-4
3)
Wirksame Wärmespeicherfähigkeit C wirk nach 4108-6 für Mauerwerk ohne Putz, ermittelt mit der mittleren Rohdichte der RDK.
Bei Mauerwerk mit Putz ergeben sich unbedeutende Änderungen.
14

Sonstige Eigenschaften und Anwendungsbereiche
Westfalen GmbH
Sichtmauerwerk mit KS-Hintermauersteinen
Für Kalksandstein-Sichtmauerwerk sollen
KS-Verblender bzw. KS-Vormauersteine verwendet
werden, die – neben der Frostbeständigkeit
– auch entsprechende Eigenschaften
bezüglich ihrer optischen Beschaffenheit
aufweisen.
Häufig werden jedoch „normale“ KS-Steine
für ein sichtbar bleibendes Mauerwerk
in untergeordneten Innenräumen verwendet
(z. B. Kellerräume, Industriebauten), da
hier keine Frostbeständigkeit nötig ist. An
das Aussehen und die Kantenbeschaffenheit
dieser Hintermauersteine werden grundsätzlich
keine Anforderungen gestellt. Dies
gilt auch für Steine höherer Festigkeitsklassen
oder in Folie verpackt. Es muss deshalb
davon ausgegangenen werden, dass u. U.
Steine, die nicht dem gewünschten Anforderungsniveau
entsprechen, an der Baustelle
aussortiert werden müssen. Dies besonders
dann, wenn ein beidseitig sichtbar belassenes
Mauerwerk erstellt werden soll.
Da keine Norm das Aussehen von Sichtmauerwerk
definiert, sollte bei der Verwendung
von Hintermauersteinen ein Stück Musterwand
erstellt werden. Hier kann dann die
zukünftige Wand bezüglich der Ausführung
und des Materials beurteilt werden.
Mauern bei Frost/Einsatz von Tausalzen
Das Mauern bei Frost bedarf grundsätzlich
der Zustimmung des Auftraggebers (VOB
Teil C: DIN 18330 Mauerarbeiten). In der
DIN 1053-1 Mauerwerk – Berechnung und
Ausführung – wird festgelegt, dass bei Frost
nur unter besonderen Schutzmaßnahmen
gemauert werden darf.
So ist die Verwendung von Frostschutzmitteln
nicht zulässig, gefrorene Baustoffe dürfen
nicht verwendet werden. Frisches Mauerwerk
ist vor Frost zu schützen, auf gefrorenem
Mauerwerk darf nicht weitergearbeitet
werden. Falls Teile des Mauerwerks bereits
durch Frost geschädigt wurden, sind diese
abzutragen.
Der Einsatz von Salzen zum Auftauen
ist nicht zulässig.
Beim Auftauen entstehen wässrige Salzlösungen,
die in Geschossdecken und Wände
eindringen. Dies kann schon bei geringen
Chloridkonzentrationen zur Zerstörung
von Mauerwerk und Beton führen.
Weiterhin besteht die Gefahr, dass Ausblühungen
im Mauerwerk auftreten, die zu Folgeschäden
im Putz und Anstrich führen können.
Die Aussagen der DIN 1053 gelten für
Normal- und Dünnbettmörtel.
In der Regel geben die Hersteller von Dünnbettmörtel
an, dass ihr Mörtel nicht bei
Temperaturen unter 5 °C verwendet werden
darf. Der von Dünnbettmörtelproduzenten
hin und wieder verwendete Begriff des „Wintermörtels“
oder Aussagen zur Verarbeitbarkeit
bei „Minusgraden“ bezieht sich nicht
auf die Verwendbarkeit bei Frost. Sie ist
lediglich so zu verstehen, dass die Einstellung
des Mörtels (Konsistenz, Anfangsfestigkeit
etc.) für die Wintermonate gegenüber
den Sommerbedingungen geändert wurde.
Alle Bestimmungen der DIN 1053-1 sind
auch in diesen Fällen einzuhalten!
Kalksandsteine im Erdreich
KS-Mauerwerk ist auch dann außerordentlich
beständig, wenn es ungeschützt (ohne
Abdichtung) im Erdreich eingesetzt wird,
oder wenn es im Grundwasser steht. Dies
wurde bei einer 20 Jahre laufenden Versuchsreihe
festgestellt.
Die Auswertungen haben ergeben, dass bei
den Wandbauteilen sowohl unterhalb als
auch oberhalb des Grundwasserspiegels
bei nicht aggressivem Wasser die Steindruckfestigkeit
nahezu unverändert hoch
blieb. Optische Schäden oder Gefügestörungen
sind in keinem Fall an den Steinen
aufgetreten. Kalksandsteine hoher Steinrohdichteklassen
– Vollsteine – sind als
deutlich widerstandsfähiger anzusehen als
Lochsteine.
Deshalb bestehen keine Bedenken, Kalksandsteine
über längere Zeit oberhalb oder
unterhalb des Grundwasserspiegels einzusetzen.
Grundvoraussetzung ist hierbei
jedoch, dass keine aggressiven Wässer
oder Böden vorliegen und ein Mauermörtel
mindestens der MG III verwendet
wurde.
Dabei sollte jedoch folgendes berücksichtigt
werden:
● für ungeschütztes Mauerwerk im Erdreich
grundsätzlich KS-Vollsteine der
Festigkeitsklasse ≥ 20 einsetzen
● im Frostbereich frostwiderstandsfähige
KS-Vollsteine (KS Vb, KS Vm) verwenden
Austrocknungsverhalten von KS-Mauerwerk
Das Austrocknungsverhalten und damit die
Austrocknungszeit von KS-Mauerwerk sind
außerordentlich günstig. Die Tatsache, dass
bei den weißen Mauersteinen schon geringe
Feuchteeinwirkung sofort durch Abdunkeln
der Steinoberfläche sichtbar wird, verleitet
irrtümlich zu dem Schluss, dass der
gesamte Steinquerschnitt erfasst ist. Dies
trifft jedoch nicht zu.
Untersuchungen an Steinen und Mauerwerkskörpern
im Institut für Didaktik der
Universität Münster haben gezeigt, dass
Kalksandsteine etwa die gleiche Zeit wie
z. B. Ziegel benötigen, um aus dem „saugsatten“
Zustand bis herunter zur „Gleichgewichtsfeuchte“
auszutrocknen.
Der praktische Feuchtegehalt (Gleichgewichtsfeuchte)
von Kalksandstein liegt bei
5 Vol.-% oder 2 bis 2,5 Gew.-% (siehe hierzu
auch DIN 4108 Teil 4 – Praktische Feuchtegehalte
von Baustoffen). Der praktische
Feuchtegehalt von Mauersteinen wird bei
der Festsetzung der Wärmeleitfähigkeit (l R )
immer berücksichtigt.
Das Austrocknungsverhalten von einer Baustoffschicht
und von Bauteilen ist insbesondere
dann wichtig, wenn von der betreffenden
Baustoffschicht Aufgaben bezüglich
des Wärmeschutzes zu übernehmen
sind. Rechnerische Untersuchungen führen
zu dem Ergebnis, dass der projektierte
U-Wert bei monolithischen Wänden aus
„dämmenden Mauersteinen“ z. T. erst nach
zwei bis drei Jahren erreicht wird. Im Gegensatz
dazu nehmen die bei KS-Funktionswänden
verwendeten Dämmstoffe (z. B. EPS-
Hartschaum oder hydrophobierte Mineralfaserplatten)
praktisch kein Wasser auf,
sodass der Wärmeschutz von KS-Außenwänden
von Anfang an gewährleistet ist.
Generell ist in der Austrocknungsphase zu
beachten, dass ein erheblicher Teil der Baufeuchte
nicht nur an die Außenluft, sondern
auch an den Innenraum abgegeben wird.
In dieser Zeit ist es daher erforderlich, den
Luftwechsel zu erhöhen, um die Baufeuchte
über Lüftung nach außen abzuführen.
Für die Austrocknung von Innenwänden können
näherungsweise folgende Anhaltswerte
genannt werden:
d = 11,5 cm: 3 bis 6 Monate
d = 24 cm: bis 12 Monate
15

Vestische Hartsteinwerke Schencking GmbH & Co. KG
Zum Vogelsberg 12
45721 Haltern am See
KSPE KALKSANDSTEIN-Planelemente GmbH & Co. KG
Zum Vogelsberg 12
45721 Haltern am See
Ruhrbaustoffwerke GmbH & Co. KG
Moselstr. 1
44579 Castrop-Rauxel
Kiel
Hamburg
Schwerin
Bremen
Berlin
Münster
Münster
Hannover
Magdeburg
Potsdam
Dortmund
Düsseldorf
Düsseldorf
Erfurt
Dresden
Wiesbaden
Mainz
Saarbrücken
Karlsruhe
Frankfurt
Stuttgart
Nürnberg
Ingolstadt
München
UNIKA Kalksandstein
Westfalen GmbH
Zum Vogelsberg 12
45721 Haltern am See
Telefon: (02364) 9632-0
Telefax: (02364) 9632-35
info@unika-westfalen.de
www.unika-westfalen.de
