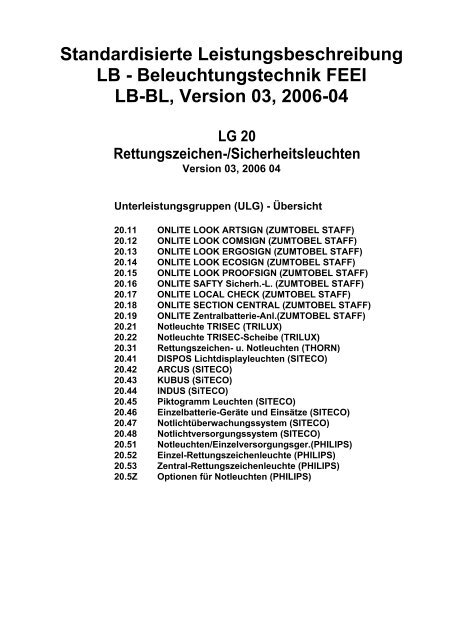

Standardisierte Leistungsbeschreibung

LB - Beleuchtungstechnik FEEI

LB-BL, Version 03, 2006-04

LG 20

Rettungszeichen-/Sicherheitsleuchten

Version 03, 2006 04

Unterleistungsgruppen (ULG) - Übersicht

20.11 ONLITE LOOK ARTSIGN (ZUMTOBEL STAFF)

20.12 ONLITE LOOK COMSIGN (ZUMTOBEL STAFF)

20.13 ONLITE LOOK ERGOSIGN (ZUMTOBEL STAFF)

20.14 ONLITE LOOK ECOSIGN (ZUMTOBEL STAFF)

20.15 ONLITE LOOK PROOFSIGN (ZUMTOBEL STAFF)

20.16 ONLITE SAFTY Sicherh.-L. (ZUMTOBEL STAFF)

20.17 ONLITE LOCAL CHECK (ZUMTOBEL STAFF)

20.18 ONLITE SECTION CENTRAL (ZUMTOBEL STAFF)

20.19 ONLITE Zentralbatterie-Anl.(ZUMTOBEL STAFF)

20.21 Notleuchte TRISEC (TRILUX)

20.22 Notleuchte TRISEC-Scheibe (TRILUX)

20.31 Rettungszeichen- u. Notleuchten (THORN)

20.41 DISPOS Lichtdisplayleuchten (SITECO)

20.42 ARCUS (SITECO)

20.43 KUBUS (SiTECO)

20.44 INDUS (SiTECO)

20.45 Piktogramm Leuchten (SITECO)

20.46 Einzelbatterie-Geräte und Einsätze (SITECO)

20.47 Notlichtüberwachungssystem (SITECO)

20.48 Notlichtversorgungssystem (SITECO)

20.51 Notleuchten/Einzelversorgungsger.(PHILIPS)

20.52 Einzel-Rettungszeichenleuchte (PHILIPS)

20.53 Zentral-Rettungszeichenleuchte (PHILIPS)

20.5Z Optionen für Notleuchten (PHILIPS)

LB-BL, Version 03, 2006-04, LG 20 Rettungszeichen-/Sicherheitsleuchten Datum: 17.05.2006

20 Rettungszeichen-/Sicherheitsleuchten

Version 03, 2006-04

Ständige Vertragsbestimmungen:

Rettungszeichen-/Sicherheitsleuchte:

Sicherheitsleuchte ohne oder mit Piktogramm

(Rettungszeichenleuchte) für Zentral- oder Einzelbatterie.

Aufzahlung für Notlichteinsatz:

Wenn nicht anders festgelegt, werden nachfolgend unter

dem Begriff Notlichteinsatz Einzelbatterien einschließlich

Elektronik verstanden, die werkseitig in Leuchten mit

Stab- oder Kompaktleuchtstofflampen eingebaut werden,

ohne Unterschied der Schutzklasse, mit

Tiefentladeschutz, Wiedereinschaltsperre, wartungsfreiem

NiCd-Akku, Anschlussspannung 230V 50/60 Hz.

20.11 ONLITE LOOK ARTSIGN (ZUMTOBEL STAFF)


Modell ONLITE LOOK ARTSIGN CENTRAL:

Rettungszeichenleuchte Modell ONLITE LOOK ARTSIGN

CENTRAL, zentralversorgte Wand- oder Decken-

Einbauleuchte mit zentraler Überwachung, mit neuester

LED Technologie. Leuchte und Polycarbonatabdeckung

ohne/mit Fluchtwegsymbol entsprechen der DIN 4844

und der EN 1838.

High Output (HO):

POWER-LED in Chip on Board Technologie, mit hohem

Wirkungsgrad, helle Diode mit mehrfachen Chips mit bis

zu 120 Lumen, Leistungsaufnahme bis zu 5 Watt,

Blendbegrenzung auf 200 cd/m2, Erkennungsweite 15 m.

Low Output (LO):

LED in Chip on Board Technologie, hinterleuchtet das

Fluchtwegesymbol mit rund 80 cd/m2, besonders

verlustarm, Erkennungsweite 15 m.

Vorschaltgerät:

Elektronisches Vorschaltgerät mit integrierter

POWERLINE-Schnittstelle, Warmstart,

Wiedereinschaltsperre, zentrale Überwachung über

Netzleitung.

Wandeinbau-Gehäuse:

Gehäuse aus silber eloxiertem Aluminium,

Strangpressprofil, mit einseitiger Abdeckung.

Abmessungen: 186 mm x 116 mm x 53 mm.

Gewicht: 0,58 kg.

Deckeneinbau-Gehäuse:

Gehäuse aus silber eloxiertem Aluminium,

Strangpressprofil, mit Transparentscheibe in Wave-Guid-

Technologie.


Gewicht: 0,31 kg.

Schutzart: IP40, Schutzklasse 1.

20.11 01


CENTRAL, zentralversorgte Wand-Einbauleuchte mit

zentraler Überwachung, in Dauerschaltung oder

Bereitschaftsschaltung,

z.B. ARTSIGN CENTRAL EW-HO / EW-LO von

ZUMTOBEL STAFF oder Gleichwertiges.

Angebotenes Erzeugnis: ....

A ARTSIGN CENTRAL EB-Wand HO klar ST

High Output (HO), mit klarer Abdeckung (ohne

Piktogramm).

B ARTSIGN CENTRAL EB-Wand HO RZ ST

High Output (HO), mit Rettungszeichen (RZ), Pfeil nach

unten / links / rechts nach Wahl des Auftraggebers, in

Siebdruck aufgebracht.

C ARTSIGN CENTRAL EB-Wand LO klar ST

Low Output (LO), mit klarer Abdeckung (ohne

Piktogramm).

D ARTSIGN CENTRAL EB-Wand LO RZ ST

Low Output (LO), mit Rettungszeichen (RZ), Pfeil nach



E ARTSIGN EB-Wand GEH Beton ST

Betoneingießgehäuse aus feuerverzinktem Stahlblech für

Durchgangsverdrahtung (GEH Beton).

20.11 02


CENTRAL, zentralversorgte Decken-Einbauleuchte mit

zentraler Überwachung, in Dauerschaltung oder

Bereitschaftsschaltung,

z.B. ARTSIGN CENTRAL ED-HO / ED-LO von



A ARTSIGN CENTRAL EB-Decke HO klar ST

High Output (HO), mit klarer Abdeckung (ohne

Piktogramm).

B ARTSIGN CENTRAL EB-Decke HO RZ-2 ST

High Output (HO), mit Rettungszeichen (RZ), Pfeil nach



C ARTSIGN CENTRAL EB-Decke LO klar ST

Low Output (LO), mit klarer Abdeckung (ohne

Piktogramm).

D ARTSIGN CENTRAL EB-Decke LO RZ-2 ST

Low Output (LO), mit Rettungszeichensymbol 2-seitig

(RZ-2), Pfeil nach unten / links / rechts nach Wahl des

Auftraggebers, in Siebdruck aufgebracht.

E ARTSIGN EB-Decke GEH Beton ST



ÖNORM B 2062: LBBL03-LG20 Seite 1 von 29


20.12 ONLITE LOOK COMSIGN (ZUMTOBEL STAFF)


Modell ONLITE LOOK COMSIGN:

Rettungszeichenleuchte Modell ONLITE LOOK

COMSIGN, Decken-Einbauleuchte (EB) oder Decken-

Anbauleuchte (AB), mit T16-Lampe, 8 Watt, Lichtfarbe

640, 410 lm, Prüftaster in Gehäuse integriert,

elektronisches Vorschaltgerät mit Warmstart und

Wiedereinschaltsperre, Temperaturbereich -5°C bis

+35°C.

Die gleichmäßige Ausleuchtung des Rettungszeichens

wird durch eine spezielle Formgebung der Acrylscheibe

erreicht. Leuchte und Abdeckung entsprechen der EN

60598-2-22, DIN 4844, EN 1838, VDE 0108, ÖVE EN2

und SEV.

Erkennungsweite 26 m.

Ausführung COMSIGN LOCAL:

Einzelbatterieleuchte, mit integriertem

Notlichtbetriebsgerät, NiMh Batterie mit Messung des

Ladezustandes und Tiefentladeschutz,

Spannungsversorgung 220/240V AC.

Ausführung COMSIGN CENTRAL:

Zentralversorgte Einbauleuchte mit zentraler

Überwachung, mit integrierter Powerlineschnittstelle,

Spannungsversorgung 220/240V AC und 220V DC im

Notlichtbetrieb.

Gehäuse:

Gehäuse aus Polycarbonat, Farbe RAL 9003.


Gewicht LOCAL: 0,76 kg.

Gewicht CENTRAL: 0,52 kg.


20.12 01


COMSIGN LOCAL SOLO, ohne Überwachung, in

Bereitschaftsschaltung (BS), Decken-Einbaumodell (EB),

z.B. COMSIGN LOCAL SOLO von ZUMTOBEL STAFF

oder Gleichwertiges.


A COMSIGN LOCAL SOLO BS 1h klar EB ST

Betriebsdauer 1 Stunde (1h), mit klarer Acrylscheibe

(ohne Piktogramm).

B COMSIGN LOCAL SOLO BS 3h klar EB ST

Betriebsdauer 3 Stunden (3h), mit klarer Acrylscheibe


C COMSIGN LOCAL SOLO BS 1h RZ-1 EB ST

Betriebsdauer 1 Stunde (1h), mit Acrylscheibe mit

Rettungszeichen 1-seitig (RZ-1), Pfeil nach unten / links /

rechts nach Wahl des Auftraggebers, in Siebdruck

aufgebracht.

D COMSIGN LOCAL SOLO BS 1h RZ-2 EB ST


Rettungszeichen 2-seitig (RZ-2), Pfeil nach unten /

seitlich nach Wahl des Auftraggebers, in Siebdruck

aufgebracht.

E COMSIGN LOCAL SOLO BS 3h RZ-1 EB ST

Betriebsdauer 3 Stunden (3h), mit Acrylscheibe mit



aufgebracht.

F COMSIGN LOCAL SOLO BS 3h RZ-2 EB ST




aufgebracht.

G COMSIGN SOLO BS ED GEH Beton EB ST



20.12 02


COMSIGN LOCAL SOLO, ohne Überwachung, in Daueroder

Bereitschaftsschaltung (DS), Decken-Einbaumodell

(EB),




A COMSIGN LOCAL SOLO DS 1h klar EB ST



B COMSIGN LOCAL SOLO DS 3h klar EB ST



C COMSIGN LOCAL SOLO DS 1h RZ-1 EB ST




aufgebracht.

D COMSIGN LOCAL SOLO DS 1h RZ-2 EB ST




aufgebracht.

E COMSIGN LOCAL SOLO DS 3h RZ-1 EB ST




aufgebracht.

F COMSIGN LOCAL SOLO DS 3h RZ-2 EB ST




aufgebracht.

G COMSIGN SOLO DS ED GEH Beton EB ST





20.12 03


COMSIGN LOCAL CHECK, mit Selbst- oder zentraler

Überwachung, in Dauer- oder Bereitschaftsschaltung

(DS), Decken-Einbaumodell (EB),

z.B. COMSIGN LOCAL CHECK von ZUMTOBEL STAFF



A COMSIGN LOCAL CHECK DS 1h klar EB ST



B COMSIGN LOCAL CHECK DS 3h klar EB ST



C COMSIGN LOCAL CHECK DS 1h RZ-1 EB ST




aufgebracht.

D COMSIGN LOCAL CHECK DS 1h RZ-2 EB ST




aufgebracht.

E COMSIGN LOCAL CHECK DS 3h RZ-1 EB ST




aufgebracht.

F COMSIGN LOCAL CHECK DS 3h RZ-2 EB ST




aufgebracht.

G COMSIGN CHECK ED GEH Beton EB ST



20.12 05


COMSIGN CENTRAL, zentralversorgte Leuchte mit

zentraler Überwachung, in Dauer- oder

Bereitschaftsschaltung (DS), Decken-Einbaumodell (EB),

z.B. COMSIGN CENTRAL von ZUMTOBEL STAFF oder

Gleichwertiges.


A COMSIGN CENTRAL DS klar EB ST

Mit klarer Acrylscheibe (ohne Piktogramm).

B COMSIGN CENTRAL DS RZ-1 EB ST

Mit Acrylscheibe mit Rettungszeichen 1-seitig (RZ-1),

Pfeil nach unten / links / rechts nach Wahl des


C COMSIGN CENTRAL DS RZ-2 EB ST


Pfeil nach unten / seitlich nach Wahl des Auftraggebers,

in Siebdruck aufgebracht.

D COMSIGN CENTRAL ED GEH Beton EB ST



20.12 11



Bereitschaftsschaltung (BS), Decken-Anbaumodell (AB),




A COMSIGN LOCAL SOLO BS 1h klar AB ST



B COMSIGN LOCAL SOLO BS 3h klar AB ST



C COMSIGN LOCAL SOLO BS 1h RZ-1 AB ST




aufgebracht.

D COMSIGN LOCAL SOLO BS 1h RZ-2 AB ST




aufgebracht.

E COMSIGN LOCAL SOLO BS 3h RZ-1 AB ST




aufgebracht.

F COMSIGN LOCAL SOLO BS 3h RZ-2 AB ST




aufgebracht.

20.12 12



Bereitschaftsschaltung (DS), Decken-Anbaumodell

(AB),



AngABotenes Erzeugnis: ....

A COMSIGN LOCAL SOLO DS 1h klar AB ST



B COMSIGN LOCAL SOLO DS 3h klar AB ST



C COMSIGN LOCAL SOLO DS 1h RZ-1 AB ST



rechts nach Wahl des AuftraggABers, in SiABdruck

aufgABracht.

D COMSIGN LOCAL SOLO DS 1h RZ-2 AB ST



seitlich nach Wahl des AuftraggABers, in SiABdruck

aufgABracht.



E COMSIGN LOCAL SOLO DS 3h RZ-1 AB ST




aufgABracht.

F COMSIGN LOCAL SOLO DS 3h RZ-2 AB ST




aufgABracht.

20.12 13




(DS), Decken-Anbaumodell (AB),




A COMSIGN LOCAL CHECK DS 1h klar AB ST



B COMSIGN LOCAL CHECK DS 3h klar AB ST



C COMSIGN LOCAL CHECK DS 1h RZ-1 AB ST




aufgebracht.

D COMSIGN LOCAL CHECK DS 1h RZ-2 AB ST




aufgebracht.

E COMSIGN LOCAL CHECK DS 3h RZ-1 AB ST




aufgebracht.

F COMSIGN LOCAL CHECK DS 3h RZ-2 AB ST




aufgebracht.

20.12 15




Bereitschaftsschaltung (DS), Decken-Anbaumodell (AB),




A COMSIGN CENTRAL DS klar AB ST


B COMSIGN CENTRAL DS RZ-1 AB ST




C COMSIGN CENTRAL DS RZ-2 AB ST




20.12 17

Montagezubehör für Rettungszeichenleuchte Modell

ONLITE LOOK COMSIGN Decken-Anbaumodell (AB).

Abgerechnet wird die Anzahl der Leuchten mit Zubehör.

A COMSIGN Pendelabhängung API 500 ST

Pendelabhängung eloxiert 500 mm lang (API 500).

B COMSIGN Seilabhängung ASI 500 ST

Stahl-Seilabhängung 500 mm lang (ASI 500).

C COMSIGN senkr.zur Wand AW 90 ST

Befestigung senkrecht zur Wand (AW 90).

D COMSIGN parallel zur Wand AW ST

Befestigung parallel zur Wand (AW).

20.12 21




einschließlich TECTON-Adapter,




A COMSIGN LOCAL SOLO BS 1h klar AB TECTON ST



B COMSIGN LOCAL SOLO BS 3h klar AB TECTON ST



C COMSIGN LOCAL SOLO BS 1h RZ-1 AB TECTONST




aufgebracht.

D COMSIGN LOCAL SOLO BS 1h RZ-2 AB TECTONST




aufgebracht.

E COMSIGN LOCAL SOLO BS 3h RZ-1 AB TECTONST




aufgebracht.

F COMSIGN LOCAL SOLO BS 3h RZ-2 AB TECTONST




aufgebracht.



20.12 22



Bereitschaftsschaltung (DS), Decken-Anbaumodell

(AB), einschließlich TECTON-Adapter,




A COMSIGN LOCAL SOLO DS 1h klar AB TECTON ST



B COMSIGN LOCAL SOLO DS 3h klar AB TECTON ST



C COMSIGN LOCAL SOLO DS 1h RZ-1 AB TECTONST




aufgABracht.

D COMSIGN LOCAL SOLO DS 1h RZ-2 AB TECTONST




aufgABracht.

E COMSIGN LOCAL SOLO DS 3h RZ-1 AB TECTONST




aufgABracht.

F COMSIGN LOCAL SOLO DS 3h RZ-2 AB TECTONST




aufgABracht.

20.12 23




(DS), Decken-Anbaumodell (AB), einschließlich TECTON-

Adapter,




A COMSIGN LOCAL CHECK DS 1h klar AB TECTONST



B COMSIGN LOCAL CHECK DS 3h klar AB TECTONST



C COMSIGN LOCAL CHECK DS 1h RZ-1 AB TECTON

ST




aufgebracht.

D COMSIGN LOCAL CHECK DS 1h RZ-2 AB TECTON

ST




aufgebracht.

E

F

COMSIGN LOCAL CHECK DS 3h RZ-1 AB TECTON

ST




aufgebracht.

COMSIGN LOCAL CHECK DS 3h RZ-2 AB TECTON

ST




aufgebracht.

20.12 25









A COMSIGN CENTRAL DS klar AB TECTON ST


B COMSIGN CENTRAL DS RZ-1 AB TECTON ST




C COMSIGN CENTRAL DS RZ-2 AB TECTON ST




20.13 ONLITE LOOK ERGOSIGN (ZUMTOBEL STAFF)


Modell ONLITE LOOK ERGOSIGN:


ERGOSIGN, Wandanbauleuchte (AB) mit T16-Lampe, 8

Watt, Lichtfarbe 640, 410 lm, Prüftaster in Gehäuse

integriert, elektronisches Vorschaltgerät mit Warmstart

und Wiedereinschaltsperre, Temperaturbereich -5°C bis

+35°C.

Leuchte und Abdeckung entsprechen der EN 60598-2-22,

DIN 4844, EN 1838, VDE 0108, ÖVE EN2 und SEV.


Ausführung ERGOSIGN LOCAL:


Notlichtbetriebsgerät, NiMh Batterie mit

Tiefentladeschutz, Spannungsversorgung 220/240V AC.

Ausführung ERGOSIGN CENTRAL:

Zentralversorgte Leuchte mit zentraler Überwachung,





Gehäuse:

Gehäuse aus weißem schlagfestem Kunststoff,

Abdeckung aus opalisiertem Kunststoff mit 6

verschiedenen Piktogrammen (Pfeil nach links / rechts /

unten - jeweils in hoher und schmaler Ausführung) zur

Komplettierung auf der Baustelle bei Verwendung als

Rettungszeichenleuchte.




20.13 01


ERGOSIGN LOCAL SOLO, ohne Überwachung, in

Bereitschaftsschaltung (BS),

z.B. ERGOSIGN LOCAL SOLO von ZUMTOBEL STAFF



A ERGOSIGN LOCAL SOLO BS 1h AB ST

Betriebsdauer 1 Stunde (1h).

B ERGOSIGN LOCAL SOLO BS 3h AB ST

Betriebsdauer 3 Stunden (3h).

20.13 02


ERGOSIGN LOCAL SOLO, ohne Überwachung, in

Dauer- oder Bereitschaftsschaltung (DS),

z.B. ERGOSIGN LOCAL SOLO von ZUMTOBEL STAFF



A ERGOSIGN LOCAL SOLO DS 1h AB ST


B ERGOSIGN LOCAL SOLO DS 3h AB ST


20.13 03


ERGOSIGN LOCAL CHECK, mit Selbst- oder zentraler


(DS),

z.B. ERGOSIGN LOCAL CHECK von ZUMTOBEL

STAFF oder Gleichwertiges.


A ERGOSIGN LOCAL CHECK DS 1h AB ST


B ERGOSIGN LOCAL CHECK DS 3h AB ST


20.13 05


ERGOSIGN CENTRAL, zentralversorgte Leuchte mit


Bereitschaftsschaltung (DS),

z.B. ERGOSIGN CENTRAL von ZUMTOBEL STAFF



A ERGOSIGN CENTRAL DS AB ST

20.14 ONLITE LOOK ECOSIGN (ZUMTOBEL STAFF)


Modell ONLITE LOOK ECOSIGN:


ECOSIGN, Anbauleuchte (AB), mit T16-Lampe, 8 Watt,

Lichtfarbe 640, 410 lm, Prüftaster in Gehäuse integriert,

elektronisches Vorschaltgerät mit Warmstart,

Wiedereinschaltsperre, Temperaturbereich -5°C bis

+35°C und Lichtaustritt nach unten.




Ausführung ECOSIGN LOCAL:





Ausführung ECOSIGN CENTRAL:





Gehäuse:

Gehäuse aus Polycarbonat, Farbe RAL 9003, mit

Montageplatte, Abdeckung aus glasklarem Polycarbonat

mit zusätzlichem Lichtaustritt nach unten mit

innenliegenden Längsprismen zur unterstützenden

Beleuchtung des Fluchtweges, werkzeuglos auf das

Grundgehäuse zu montieren.





20.14 01

Rettungszeichenleuchte Modell ONLITE LOOK ECOSIGN

SAFETY LOCAL SOLO, mit klarer Abdeckung und

Reflektor zur Sicherheits- und Fluchtwegbeleuchtung,

ohne Überwachung, in Bereitschaftsschaltung (BS),

Decken-Einbaumodell (EB),

z.B. ECOSIGN SAFETY LOCAL SOLO von ZUMTOBEL



A ECOSIGN SAFETY LOCAL SOLO BS 1h EB ST


B ECOSIGN SAFETY LOCAL SOLO BS 3h EB ST




20.14 02




ohne Überwachung, in Dauer- oder





A ECOSIGN SAFETY LOCAL SOLO DS 1h EB ST


B ECOSIGN SAFETY LOCAL SOLO DS 3h EB ST


20.14 03


SAFETY LOCAL CHECK, mit klarer Abdeckung und

Reflektor zur Sicherheits- und Fluchtwegbeleuchtung, mit

Selbst- oder zentraler Überwachung, in Dauer- oder


z.B. ECOSIGN SAFETY LOCAL CHECK von



A ECOSIGN SAFETY LOCAL CHECK DS 1h EB ST


B ECOSIGN SAFETY LOCAL CHECK DS 3h EB ST


20.14 05


CENTRAL, mit klarer Abdeckung und Reflektor zur

Sicherheits- und Fluchtwegbeleuchtung, zentralversorgte

Leuchte mit zentraler Überwachung, in Dauer- oder


z.B. ECOSIGN SAFETY CENTRAL von ZUMTOBEL



A ECOSIGN SAFETY CENTRAL DS EB ST

20.14 11




ohne Überwachung, in Bereitschaftsschaltung (BS),

Decken-Anbaumodell (AB),




A ECOSIGN SAFETY LOCAL SOLO BS 1h AB ST


B ECOSIGN SAFETY LOCAL SOLO BS 3h AB ST


20.14 12









A ECOSIGN SAFETY LOCAL SOLO DS 1h AB ST


B ECOSIGN SAFETY LOCAL SOLO DS 3h AB ST


20.14 13









A ECOSIGN SAFETY LOCAL CHECK DS 1h AB ST


B ECOSIGN SAFETY LOCAL CHECK DS 3h AB ST


20.14 15









A ECOSIGN SAFETY CENTRAL DS AB ST

20.14 16










A ECOSIGN SAFETY LOCAL SOLO DS 1h AB TECTON

ST


B ECOSIGN SAFETY LOCAL SOLO DS 3h AB TECTON

ST




20.14 17










A ECOSIGN SAFETY LOCAL CHECK DS 1h AB

TECTON

ST


B ECOSIGN SAFETY LOCAL CHECK DS 3h AB

TECTON

ST


20.14 18










A ECOSIGN SAFETY CENTRAL DS AB TECTON ST

20.14 21


LOCAL SOLO, ohne Überwachung, in


z.B. ECOSIGN LOCAL SOLO von ZUMTOBEL STAFF



A ECOSIGN LOCAL SOLO BS 1h RZ-1 AB ST

Betriebsdauer 1 Stunde (1h), mit Rettungszeichen 1-seitig


Auftraggebers, auf Folie in Siebdruck aufgebracht, in der

Abdeckungsinnenseite eingeschoben, Rückseite mit

Blindabdeckung.

B ECOSIGN LOCAL SOLO BS 1h RZ-2 AB ST




Abdeckungsinnenseite eingeschoben.

C ECOSIGN LOCAL SOLO BS 3h RZ-1 AB ST

Betriebsdauer 3 Stunden (3h), mit Rettungszeichen 1-

seitig (RZ-1), Pfeil nach unten / links / rechts nach Wahl

des Auftraggebers, auf Folie in Siebdruck aufgebracht, in

der Abdeckungsinnenseite eingeschoben, Rückseite mit


D ECOSIGN LOCAL SOLO BS 3h RZ-2 AB ST




der Abdeckungsinnenseite eingeschoben.

20.14 22


LOCAL SOLO, ohne Überwachung, in Dauer- oder





A ECOSIGN LOCAL SOLO DS 1h RZ-1 AB ST






B ECOSIGN LOCAL SOLO DS 1h RZ-2 AB ST





C ECOSIGN LOCAL SOLO DS 3h RZ-1 AB ST






D ECOSIGN LOCAL SOLO DS 3h RZ-2 AB ST





20.14 23


LOCAL CHECK, mit Selbst- oder zentraler Überwachung,

in Dauer- oder Bereitschaftsschaltung (DS), Decken-

Anbaumodell (AB),

z.B. ECOSIGN LOCAL CHECK von ZUMTOBEL STAFF



A ECOSIGN LOCAL CHECK DS 1h RZ-1 AB ST






B ECOSIGN LOCAL CHECK DS 1h RZ-2 AB ST





C ECOSIGN LOCAL CHECK DS 3h RZ-1 AB ST






D ECOSIGN LOCAL CHECK DS 3h RZ-2 AB ST







20.14 25


CENTRAL, zentralversorgte Leuchte mit zentraler


(DS), Decken-Anbaumodell (AB),

z.B. ECOSIGN CENTRAL von ZUMTOBEL STAFF oder



A ECOSIGN CENTRAL DS RZ-1 AB ST

Mit Rettungszeichen 1-seitig (RZ-1), Pfeil nach unten /

links / rechts nach Wahl des Auftraggebers, auf Folie in

Siebdruck aufgebracht, in der Abdeckungsinnenseite

eingeschoben, Rückseite mit Blindabdeckung.

B ECOSIGN CENTRAL DS RZ-2 AB ST




eingeschoben.

20.14 27

Montagezubehör für Rettungszeichenleuchte Modell

ONLITE LOOK ECOSIGN und ECOSIGN SAFETY

Decken-Anbaumodell (AB). Abgerechnet wird die Anzahl

der Leuchten mit Zubehör.

A ECOSIGN Pendelabhängung API 500 ST

Pendelabhängung eloxiert 500 mm lang (API 500).

B ECOSIGN Seilabhängung ASI 1500 ST

Stahl-Seilabhängung 1500 mm lang (ASI 1500).

C ECOSIGN senkr.zur Wand AW 90 ST

Befestigung senkrecht zur Wand (AW 90).

D ECOSIGN parallel zur Wand AW ST

Befestigung parallel zur Wand (AW).

20.14 32


LOCAL SOLO, ohne Überwachung, in Dauer- oder






A ECOSIGN LOCAL SOLO DS 1h RZ-1 AB TECTON ST






B ECOSIGN LOCAL SOLO DS 1h RZ-2 AB TECTON ST





C ECOSIGN LOCAL SOLO DS 3h RZ-1 AB TECTON ST






D

ECOSIGN LOCAL SOLO DS 3h RZ-2 AB TECTON ST





20.14 33


LOCAL CHECK, mit Selbst- oder zentraler Überwachung,

in Dauer- oder Bereitschaftsschaltung (DS), Decken-

Anbaumodell (AB), einschließlich TECTON-Adapter,

z.B. ECOSIGN LOCAL CHECK von ZUMTOBEL STAFF



A ECOSIGN LOCAL CHECK DS 1h RZ-1 AB TECTONST






B ECOSIGN LOCAL CHECK DS 1h RZ-2 AB TECTONST





C ECOSIGN LOCAL CHECK DS 3h RZ-1 AB TECTONST






D ECOSIGN LOCAL CHECK DS 3h RZ-2 AB TECTONST





20.14 35


CENTRAL, zentralversorgte Leuchte mit zentraler


(DS), Decken-Anbaumodell (AB), einschließlich TECTON-

Adapter,

z.B. ECOSIGN CENTRAL von ZUMTOBEL STAFF oder



B ECOSIGN CENTRAL DS RZ-1 AB TECTON ST




eingeschoben, Rückseite mit Blindabdeckung.

C ECOSIGN CENTRAL DS RZ-2 AB TECTON ST




eingeschoben.



20.15 ONLITE LOOK PROOFSIGN (ZUMTOBEL

STAFF)


Modell ONLITE LOOK PROOFSIGN:


PROOFSIGN, Wand-Anbauleuchte, mit T16-Lampe, 8

Watt, Lichtfarbe 640, 410 lm, elektronisches

Vorschaltgerät.




Ausführung PROOFSIGN LOCAL:





Ausführung PROOFSIGN CENTRAL:





Gehäuse:

Gehäuse aus weißem schlagfestem Kunststoff,

Abdeckung aus Polycarbonat mit 3 verschiedenen

Piktogrammen (Pfeil nach links / rechts / unten) zur

Komplettierung auf der Baustelle bei Verwendung als

Rettungszeichenleuchte.





20.15 01


PROOFSIGN LOCAL SOLO, ohne Überwachung, in

Bereitschaftsschaltung (BS),

z.B. PROOFSIGN LOCAL SOLO von ZUMTOBEL



A PROOFSIGN LOCAL SOLO BS 1h AB ST


B PROOFSIGN LOCAL SOLO BS 3h AB ST


20.15 02


PROOFSIGN LOCAL SOLO, ohne Überwachung, in

Dauer- oder Bereitschaftsschaltung (DS),

z.B. PROOFSIGN LOCAL SOLO von ZUMTOBEL



A PROOFSIGN LOCAL SOLO DS 1h AB ST


B PROOFSIGN LOCAL SOLO DS 3h AB ST


20.15 03


PROOFSIGN LOCAL CHECK, mit Selbst- oder zentraler


(DS),

z.B. PROOFSIGN LOCAL CHECK von ZUMTOBEL



A PROOFSIGN LOCAL CHECK DS 1h AB ST


B PROOFSIGN LOCAL CHECK DS 3h AB ST


20.15 05


ERGOSIGN CENTRAL, zentralversorgte Leuchte mit


Bereitschaftsschaltung (DS),

z.B. PROOFSIGN CENTRAL von ZUMTOBEL STAFF



A PROOFSIGN CENTRAL DS AB ST

20.16 ONLITE SAFTY Sicherh.-L. (ZUMTOBEL STAFF)

Kommentar:

Das ONLITE Sicherheitsbeleuchtungssystem ist eine

technisch hochwertige Neuentwicklung von ZUMTOBEL

STAFF, Ausschreibungstexte sind in Vorbereitung. Bei

Bedarf richten Sie bitte Ihre Anfragen an Ihre regionale

ZUMTOBEL STAFF-Niederlassung.



20.17 ONLITE LOCAL CHECK (ZUMTOBEL STAFF)


ONLITE LOCAL CHECK:

Das System ONLITE LOCAL CHECK dient der zentralen

Steuerung, Visualisierung und Überwachung von

einzelbatterieversorgten Notleuchten ONLITE LOCAL

CHECK über den eDALI- Bus.

Jede der Notleuchten wird vom Controller einzeln

überwacht und das Ergebnis am Display angezeigt. Über

den eDALI- Bus können auch Befehle zur Lichtsteuerung

übertragen werden. Damit ist es möglich, Leuchten der

Notbeleuchtung als Teil der Allgemeinbeleuchtung zu

betreiben.

SYSTEMMODULE:

CONTROLLER:

Controller für 128 Leuchten in LOCAL CHECK

Ausführumng, erweiterbar auf bis zu 256 Leuchten bei

Verwendung von bis zu 3 EXTENDERN.

Zentrale Erfassung und Protokollierung von

Lampenfehlern oder Batteriestörungen über einen

Zeitraum von mehr als 2 Jahren im internen Prüfbuch. Die

Zeitpunkte des wöchentlichen Funktions- und jährlichen

Betriebsdauertests sind frei wählbar. Programmierung

und Anzeige über Touch-Panel, 3 frei programmierbare

potentialfreie Störungsmeldekontakte, Leitungslänge bis

zur Leuchte bis 250 m, Stromversorgung für die

Kommunikationsleitung integriert.

EXTENDER:

Erweiterungsmodul für einen Kanal des CONTROLLER

für bis zu 64 Leuchten. Es können bis zu 3 EXTENDER

an einen CONTROLLER angeschlossen werden.

Leitungslänge bis zur Leuchte bis 250 m, BUS-

Versorgung integriert.

REPEATER:

Zur Trennung von 2 DALI Stromversorgungen in einem

DALI-Adressbereich (pro DALI-Adressbereich darf nur

jeweils eine Stromversorgung aktiv sein).

POWER SUPPLY:

Stromversorgungsmodul für das SB LOCAL CHECK

GSM MODUL und den LOCAL CHECK PRINTER,

Spannung 24 V AC, Strom 350 mA.

GSM MODUL:

Modul zur Einwahl in ein GSM-Netz, einschließlich

Antenne, ohne SIM-Karte, Programmierung der Anlage

über Handy bei aktiviertem Programmiermodus des

CONTROLLERS möglich, automatische Versendung von

SMS-Störungsmeldungen.

PRINTER:

Infrarot-Taschendrucker zum Ausdruck der Prüfberichte

mit Batteriebetrieb.

Kommentar:

SB 128 LOCAL CHECK CTP:

Mit dem ONLITE SB 128 LOCAL CHECK CTP können

mit zwei Ausgangskreisen je 64 Leuchten überwacht

werden. In der Prüfbuchfunktion werden sämtliche

Einstellungen des SB 128 LOCAL CHECK CTP in einem

nicht flüchtigen Speicher gesichert und gehen auch bei

einer völligen Abschaltung des Gerätes nicht verloren, ein

Einblick über mindestens 2 Jahre ist damit möglich.

Der SB 128 LOCAL CHECK CTP überwacht die

Notleuchten durch Kommunikation über den eDALI-Bus.

Die maximale Leitungslänge vom Controller bis zur

letzten Leuchte kann bis zu 250 m betragen

(Leitungsquerschnitt mindestens 1,5mm2).

Durch den Einsatz von SB 64 LOCAL CHECK-Modulen

lässt sich die Gesamtanlage auf 256 überwachbare

Leuchten erweitern, die maximale Leitungslänge kann

dann bis zu 500m betragen.

Automatisches Adressieren und Überwachen von

Leuchten:

Jede ONLITE LOCAL CHECK Notleuchte wird vom SB

128 LOCAL CHECK CTP erkannt und dem

entsprechenden eDALI-Kreis zugeordnet. Das bedeutet,

daß jede Leuchte einzeln überwacht und angesprochen

werden kann.

Potentialfreie Meldekontakte zur Fernanzeige des

Betriebszustandes:

Drei potentialfreie Meldekontakte stehen für eine

Fernanzeige des Betriebszustandes des ONLITE LOCAL

CHECK Systems zur Verfügung. Die Zuordnung der

Systemereignisse zu den Meldekontakten ist frei wählbar.

Störmeldungen und Leuchtenkonfiguration über GSM-

Mobilfunk (optional):

Mit Hilfe des ONLITE LOCAL GSM-Moduls, das an den

SB 128 LOCAL CHECK CTP angeschlossen wird, kann

mit jedem MFV-Telefon (Tone-Call) eine einfache

Leuchtenkonfiguration bei der Erstinbetriebnahme

vorgenommen werden. Mit einem GSM-Mobiltelefon

können auch via SMS Störungsmeldungen des

Controllers empfangen werden.

Drucken von Prüfprotokollen (optional):

Mit Hilfe des ONLITE LOCAL CHECK Druckers, der an

den SB 128 LOCAL CHECK CTP angeschlossen werden



kann, können das aufgezeichnete Prüfprotokoll und die

aktuelle Konfiguration der Anlage ausgedruckt werden.

SB 64 LOCAL CHECK EXTENDER:

Der SB 64 LOCAL CHECK EXTENDER wird am zweiten

eDALI-Kreis (B) als Erweiterungsmodul verwendet.

Wird der Extender in der Mitte der Datenleitung (eDALI)

gesetzt, so verdoppelt sich die Leitungslänge von 250m

vor dem Extender bis 250m nach dem Extender bis zur

letzten Leuchte im Kreis gemessen also insgesamt auf

500m.

Durch das Setzen von mindestens zwei SB 64 LOCAL

CHECK EXTENDERN am eDALI-Kreis (B) ist die Anzahl

der anzuschließenden Sicherheits- oder

Rettungszeichenleuchten der Ausführungsstufe LOCAL

CHECK um weitere 64 Teilnehmer erhöht. Der Maximal-

Ausbau ist mit insgesamt drei SB 64 LOCAL CHECK

EXTENDER erreicht, das bedeutet 192 RZL oder SL am

eDALI-Kreis (B) und 64 RZL oder SL am eDALI-Kreis (A).

Der SB 64 LOCAL CHECK EXTENDER ist ein

Reiheneinbaugerät und für die Montage in einem

Schaltschrank auf Hutschiene nach DIN 50022

vorgesehen.

Ein Weiterschleifen der Netzleitung über die Klemmen

L/N ist nur für max. 2 A zulässig.

Der vom SB 128 LOCAL CHECK CONTROLLER

kommende eDALI- Bus Ausgang B wird an die Klemmen

"in" D1/D2 des SB 64 LOCAL CHECK EXTENDER

angeschlossen. Die Netzzuleitung erflogt an die Klemmen

L und N , der Ausgang "out" D1/D2 des SB 64 LOCAL

CHECK EXTENDER steht nun für weitere Sicherheitsund

Rettungszeichenleuchten, bis max. 64 zur Verfügung.

Wegen der auftretenden Signallaufzeitverzögerungen

dürfen SB 64 LOCAL CHECK EXTENDER nicht

kaskadiert werden. Das heißt das zwischen SB 64

LOCAL CHECK CONTROLLER nur ein SB 64 LOCAL

CHECK EXTENDER dahinter geschaltet werden darf.

Die interne Spannungsversorgung speist den eDali-Kreis

"out" (D1/D2) für insgesamt 64 eDALI Sicherheits- oder

Rettungszeichenleuchten.

Der SB LOCAL CHECK EXTENDER meldet seine 64

Teilnehmer als Erweiterungskreis an den SBB 128 CTP

CONTROLLER.

SB 64 LOCAL CHECK REPEATER:

Der SB 64 LOCAL CHECK REPEATER wird zur

Anlagenerweiterung verwendet, er stellt die

Datenweitergabe vom SB 128 LOCAL CHECK

CONTROLLER an DALI Lichtsteuersysteme z.B. LM-

DALI oder LM-Emotion sicher.

Der SB 64 LOCAL CHECK REPEATER ist ein

Reiheneinbaugerät und für die Montage in einem

Schaltschrank auf Hutschiene nach DIN 50022

vorgesehen.

Ein Weiterschleifen der Netzleitung über die Klemmen

L/N ist nur für max. 2 A zulässig.

Der vom SB 128 LOCAL CHECK CTP kommende eDALI-

Bus wird an die Klemmen A - D1 und D2 des SB 64

LOCAL CHECK REPEATERS angeschlossen.

Die Klemmen B - D1 und D2 können z.B. mit einem LM-

DALI verbunden werden (siehe Zeichnung 1)

Pro eDALI-Adressbereich darf nur eine Stromversorgung

aktiv sein.

Wegen der auftretenden Signallaufzeitverzögerungen

dürfen SB 64 LOCAL CHECK Repeater nicht kaskadiert

werden. Das heißt, dass sich zwischen Sender und

Empfänger nur ein SB 64 LOCAL CHECK REPEATER

befinden darf.

Eingang und Ausgang des Moduls sind galvanisch

getrennt, der SB 64 LOCAL CHECK REPEATER ist ein

aktives Modul das sich vom eDALI Bus versorgt und

sendet die eDALI Eingangssignale (A) auf die

Ausgangsseite (B).

SB LOCAL CHECK PS:

LOCAL CHECK Power Supply dient der

Spannungsversorgung von einem LOCAL CHECK GSM

Modul. Beide Module zusammen werden in Einzelbatterie

Notstromanlagen für die Inbetriebnahme und

Störungsrückmeldungen (SMS) eingesetzt. Das LOCAL

CHECK PS ist ein Reiheneinbaugerät und für die

Montage in einem Schaltschrank auf Hutschiene nach

DIN 50022 vorgesehen. Ein Weiterschleifen der

Netzleitung über die Klemmen L/N ist nur für max. 2 A

zulässig.

Die galvanisch getrennte Stromquelle ist ein getaktetes,

kurzschlussfestes Schaltnetzteil mit einer

Ausgangsspannung von 24 V Gleichspannung und

Netzeingangsspannung.

SB LOCAL CHECK GSM:

Das SB LOCAL CHECK GSM Modul ermöglicht die

komfortabelste "Einmann" Inbetriebnahme von

Notbeleuchtungsanlagen, mittels Standard GSM Mobil-

Phone. Störmeldungen wie z. B. eine Summenstörung

der Einzelbatterieanlage wird über SMS Meldung zum

wählbaren Teilnehmer abgesetzt.

Die Verbindung (RS 232) vom SB LOCAL CHECK GSM-

Modul zum Einzelbatteriecontroller SB 128 CTP darf max.

3 Meter betragen. Der Anschluss erfolgt direkt am SB 128

LOCAL CHECK CONTROLLER an den Klemmen RxD

TxD Gnd).

Eine separate 24 V Versorgung, z.B. SB LOCAL CHECK

PS Artikel 22157020 ist erforderlich.



Bei schlechtem GSM Empfang im Gebäude ist es möglich

über ein KOAX Kabel die mitgelieferte 5m

Antennenleitung auf 100m zu verlängern.

Nach dem die Verbindung zum SB LOCAL CHECK GSM-

Modul aufgebaut wurde (das SB LOCAL CHECK GSM-

Modul enthält eine SIM- Karte, durch die die

Telefonnummer des SB LOCAL CHECK GSM-Modul

festgelegt wird), erfolgt die Steuerung der Funktionen

(Adressieren, Leuchten schalten, Statusabfrage) durch

Tastendruck auf den anrufenden Telefonapparat (bzw.

Mobiltelefon).

Mit dem eingebauten Mikrofon und Lautsprecher ist auch

eine herkömmliche Gesprächsverbindung möglich.

Der SB 128 LOCAL CHECK Controller kann mit Hilfe des

SB LOCAL CHECK GSM-Modul Meldungen (z.B.:

Leuchtenstörungen) an ein oder mehrere

Mobilfunktelefone über SMS (Short Message Service)

verschicken. Damit das GSM-Modul eine Verbindung zu

einem Mobilfunk-Netz herstellen kann, muss eine

entsprechende SIM-Karte ins Modul eingelegt werden.

SB LOCAL CHECK Printer:

Dient dem Ausdruck von Prüfprotokollen aus dem

Prüfbuch des SB 128 LOCAL CHECK CONTROLLERS.

Spannungsversorgung über Batterie, Übertragung der

Daten über Infrarot Schnittstelle.

20.17 01

ONLITE LOCAL CHECK CONTROLLER für 128

Leuchten in LOCAL CHECK Ausführumng, erweiterbar,

z.B. SB 128 LOCAL CHECK CTP von ZUMTOBEL



A LOCAL CHECK CONTROLLER ST

20.17 02

LOCAL CHECK EXTENDER Erweiterungsmodul für

einen Kanal für bis zu 64 Leuchten, Schaltschrankmodul,

z.B. SB 64 LOCAL CHECK EXTENDER von ZUMTOBEL



A LOCAL CHECK EXTENDER ST

20.17 03

LOCAL CHECK REPEATER zur Trennung von 2 DALI

Stromversorgungen, Schaltschrankmodul,

z.B. SB 64 LOCAL CHECK REPEATER von ZUMTOBEL



A LOCAL CHECK REPEATER ST

20.17 04

LOCAL CHECK POWER SUPPLY Stromversorgung für

das SB LOCAL CHECK GSM-MODUL,

Schaltschrankmodul, z.B. SB LOCAL CHECK POWER-

SUPPLY von ZUMTOBEL STAFF oder Gleichwertiges.


A LOCAL CHECK POWER SUPPLY ST

20.17 05

LOCAL CHECK GSM-MODUL, zur Einwahl in ein GSM-

Netz, einschließlich Antenne, Schaltschrankmodul, z.B.

SB LOCAL CHECK GSM-MODUL von ZUMTOBEL



A LOCAL CHECK GSM MODUL ST

20.17 06

Infrarot-Taschenprinter mit Batteriebetrieb zum Ausdruck

der Prüfberichte der LOCAL CHECK Anlage,

z.B. SB LOCAL CHECK PRINTER von ZUMTOBEL



A LOCAL CHECK PRINTER ST

20.18 ONLITE SECTION CENTRAL (ZUMTOBEL

STAFF)


ONLITE CENTRAL:

Alle Komponenten, die mit der Systembezeichnung

ONLITE CENTRAL gekennzeichnet sind, sind Teile eines

Sicherheits-Beleuchtungssystems mit zentraler

Versorgung und Überwachung. Das modular aufgebaute

System entspricht allen aktuellen Bestimmungen,

Vorschriften und Normen, insbesondere der EN 1883

sowie EN 50 171.

ONLITE SECTION CENTRAL:

System zur Zentral-Versorgung und -Überwachung von

Sicherheits- und Rettungszeichen-Leuchten der

Ausführung CENTRAL, besteht im wesentlichen aus

folgenden Komponenten:

- Überwachungs- und Bedienmodul zur Parametrierung

über ein Touch Display

- integriertes Batterieladegerät mit U/I Kennlinie und

Ladeerhaltungserkennung nach Starkladung

- Stahlblechgehäuse

- Reserveplatz für optionale Module.

Die Baugruppen sind in servicefreundlicher Modultechnik

aufgebaut, alle Abgänge sind auf berührungssichere

Klemmen geführt, die Ausgangsklemmen sind mit

VDE/ÖVE gerechten Trennklemmen versehen und 2-polig

abgesichert.

Die Anlage wird betriebsfertig angeschlossen und

entsprechend den nutzungsspezifischen Daten

programmiert, die Ergebnisse werden dokumentiert.



In den Einheitspreisen ist das einmalige Einweisen des

Nutzers in die Funktion und Bedienung der Anlage

einkalkuliert. Über die erfolgte Einweisung wird dem

Auftraggeber eine schriftliche Bestätigung vorgelegt.

SYSTEMMODULE:

LOW POWER SYSTEM 360/720/1080/1440:

Zentraleinheit in Gehäuse aus Stahlblech mit Batteriefach

und Batteriesatz, hinterleuchtetes Touch Panel für die

Bedienung / Programmierung und Visualisierung,

Ladeeinheit für die Blei-Gel-Batterien mit

Temperaturanzeige, Isolationstest der Installation,

Summer für die akkustische Störungsmeldung,

POWERLINE-Kommunikation zu den Leuchten.

- Spannungsversorgung 380 V AC,

- Ausgangsspannung 230 V AC (Netzbetrieb), 230 V DC

(Notbetrieb),

- Ausgangsleistung je Notstromkreis: 660 W AC (4AT)

120 W DC (asymmetrisch maximal 160 W DC),

- Modell 360 für 3 Notstromkreise



- Modell 1440 für 12 Notstromkreise.

REPEATER:

Zur Trennung von 2 DALI Stromversorgungen in einem

DALI-Adressbereich (pro DALI-Adressbereich darf nur

jeweils eine Stromversorgung aktiv sein).

PHASE DETECTOR:

Dreiphasen-Überwachungsmodul für Drehsstromnetze

(Unterspannung, Phasenausfall, Unterbrechung des

Nullleiters) 3 LED's zur Statusanzeige, 2

Wechslerkontakte.

POWER SUPPLY:

Stromversorgungsmodul für das SECTION CENTRAL

GSM MODUL und den PRINTER, Spannung 24 V AC,

Strom 350 mA.

GSM MODUL:

Modul zur Einwahl in ein GSM-Netz, einschließlich

Antenne, ohne SIM-Karte, Programmierung der Anlage

über Handy bei aktiviertem Programmiermodus des

CONTROLLERS möglich, automatische Versendung von

SMS-Störungsmeldungen.

PRINTER:

Infrarot-Taschendrucker zum Ausdruck der Prüfberichte

mit Batteriebetrieb.

PLC DALI INTERFACE für Sicherheitsleuchten:

Das PLC DALI INTERFACE wandelt das POWERLINE

Signal auf ein DALI-Signal um, Lampenfehler werden zur

Notstromquelle SECTION CENTRAL zurückgesendet, mit

20 mechanisch einstellbaren Adressen, mit integriertem

L'-Schalteingang, Schalten und Dimmen ohne zusätzliche

Steuerleitung, mit SET DC-Funktion über PLC zum EVG

(einstellbarer Notlichtlevel im EVG).

PLC CENTRAL RELAIS für Sicherheitsleuchten:

Das PLC CENTRAL Relais schaltet AC/DC taugliche

Verbraucher über das POWERLINE-Signal, Lampenfehler

werden zur Notstromquelle SECTION CENTRAL

zurückgesendet, mit 20 mechanisch einstellbaren

Adressen, mit integriertem L'-Schalteingang, Schalten

und Dimmen ohne zusätzliche Steuerleitung.

Kommentar:

ONLITE SECTION CENTRAL:

Die ONLITE SECTION CENTRAL ist eine wartungsfreie

Gruppenbatterieanlage mit vollautomatischer

Funktionsüberwachung. Bei Ausfall der allgemeinen

Stromversorgung werden die Notstromkreise über die

ONLITE CENTRAL Anlage gespeist.

Die Typen unterscheiden sich in der Anzahl der

anschließbaren Notstromkreise der erforderlichen

Überbrückungsdauer (1 bzw. 3 Stunden) und damit in der

Anzahl und Leistung der Batterien.

3 potentialfreie Meldekontakte, Summer, Isolationstest

der Ausgangskreise, Touch Panel für Bedienung /

Programmierung, POWERLINE-Schnittstelle,

Treppenhausfunktion, 2 Eingangsschaltkontakte,

Adressierung der Leuchten über Drehschalter, Software

oder Mobiltelefon (GSM Netz), automatisches Auslösen

des Funktions- und Betriebsdauertests, Temperaturfühler

zur Messung der Batteriefachtemperatur, Infrarot

Schnittstelle zum Download anlagenspezifischer Daten

und Softwareupdates.

Jede Anlage besteht aus SECTION CENTRAL EPS

Modulen für je einen Notstromkreis und einem

übergeordneten Controller.

Prüfprotokolle über die EPS-Module und den Controller

werden aufgezeichnet und sind 2 Jahre lang abrufbar.

SECTION CENTRAL EPS Modul:

Netzeingang 230V AC, Ausgangsspanunng 230V AC

220V DC, max. 20 Leuchten pro Kreis, DC Leistung 120

W pro Kreis, AC Leistung 660 W (4AT) pro Kreis,

asymetrische DC Belastung bis 160W möglich.

SECTION CENTRAL CONTROLLER:

Spannungsversorgung 220V AC, Touch Panel für

Bedienung / Programmierung, zur Inbetriebnahme und

Überwachung von EPS Modulen, Logbuchfuktion, DALI-

Schnittstelle mit zweipoliger Anschlussklemme zur

Anbindung an Lichtmanagmentsystem, RS 232



Schnittstelle, Infrarot Schnittstelle zum Download

anlagenspezifischer Daten und Softwareupdates.

Störmeldungen und Leuchtenkonfiguration über GSM-

Mobilfunk (optional):

Mit Hilfe des ONLITE SECTION CENTRAL GSM-Moduls,

kann mit jedem MFV-Telefon (Tone-Call) eine einfache

Leuchtenkonfiguration bei der Erstinbetriebnahme

vorgenommen werden. Mit einem GSM-Mobiltelefon

können auch via SMS Störungsmeldungen des

Controllers empfangen werden.

Drucken von Prüfprotokollen (optional):

Mit Hilfe des ONLITE SECTION CENTRAL Druckers,

können das aufgezeichnete Prüfprotokoll und die aktuelle

Konfiguration der Anlage ausgedruckt werden.

PLC CENTRAL DALI INTERFACE:

Durch den Einsatz eines SECTION CENTRAL PLC-DALI

Moduls in einer Leuchte mit digitalem EVG (PCA EXCEL

one4all) und den Anschluss an die zentrale

Notstromquelle SECTION CENTRAL 360/720/1080/1440

ist die Leuchte einzelüberwachbar auf Lampendefekt und

Kommunikationsfehler des Moduls.

Die bidirektionale POWERLINE Kommunikation

ermöglicht die Adressierung sowie das Schalten der

Leuchte in BS/DS oder geschaltenes Dauerlicht, mit

optionalen Modulen (z.B. LM-DALI) ist ein Dimmen der

Leuchte über eine DALI Lichtsteuerung z.B. EMOTIONoder

LUXMATE-Anlage möglich.

Die Verbindung vom SECTION CENTRAL PLC-DALI darf

bis zu 3 Meter betragen. Die maximale Leitungslänge der

Netzversorgung von der SECTION CENTRAL

360/720/1080/1440 zum SECTION CENTRAL PLC-DALI

beträgt 300 Meter (gilt für die gesamte Kabelanlage).

Zur eindeutigen Identifikation einzelner Leuchten mit

SECTION CENTRAL PLC-DALI Geräten muss dieses

adressiert werden. Dazu stehen prinzipiell 3 verschiedene

Möglichkeiten zur Verfügung:

1. Adressierung über das Steuergerät SECTION

CENTRAL EPS 360 (eingebaut in der Section Central

360/720/1080/1440)

2. Adressierung mittels GSM-Modul und Handy

(optionale Baugruppe)

3. Adressierung mittels Adressschalter am SECTION

CENTRAL PLC-DALI.

Das SECTION CENTRAL PLC-DALI Modul holt sich die

aufmodulierten Informationen vom Netz der zentralen

Notstromquelle SECTION CENTRAL 360/720/1080/1440

und wandelt diese POWERLINE Kommandos in ein DALI

Protokoll und gibt dieses an das EVG (PCA EXCEL

one4all) oder an einen digitalen elektronischen Trafo

(TEL/DALI).

Mit dem zusätzlichen Schalteingang L' (Schalterdraht der

Allgemeinbeleuchtung) lässt sich die Leuchte nach

Aktivierung in der SECTION CENTRAL

360/720/1080/1440 mit der Allgemeinbeleuchtung

schalten. Im AC Netzbetrieb ist ein Schalten und Dimmen

möglich.

DC Versorgung aus der Notstromquelle SECTION

CENTRAL 360/720/ 1080/1440 bedeutet immer ein

Einschalten der Leuchten auf den eingestellten DC

Dimmwert (einstellbar über POWERLINE stufenlos von 5-

70% ) ohne POWERLINE Kommandos (der DC

Dimmwert ist in einem nicht flüchtigem Speicher im

Vorschaltgerät abgelegt).

SECTION CENTRAL PLC-RELAIS:

Durch den Einsatz eines SECTION CENTRAL PLC-

RELAIS Moduls in einer Leuchte mit AC/DC tauglichen

Geräten und den Anschluss an die zentrale

Notstromquelle SECTION CENTRAL 360/720/1080/ 1440

ist die Leuchte einzelüberwachbar auf Leuchtmittelausfall

und Kommunikationsfehler des Moduls. Die bidirektionale

POWERLINE Kommunikation ermöglicht die

Adressierung sowie das Schalten der Leuchte in BS/DS

oder geschaltetes Dauerlicht, mit optionalen Modulen (z.B

LM-DALI) ist ein Schalten der Leuchte über eine DALI

Lichtsteuerung EMOTION- oder LUXMATE-Anlagen

möglich.

Das SECTION CENTRAL PLC-Relais ist vorzugshalber

und sicherheitstechnisch möglichst nahe beim

Verbraucher (AC/DC taugliches EVG, Trafos) oder des zu

überwachenden Leuchtmittels zu platzieren (als

Leuchteneinbaumodul). Die maximale Leitungslänge der

Netzversorgung von der Section central

360/720/1080/1440 xxxx zum Section central PLC-Relais

beträgt 300 Meter.

Werden Digital dimmbare EVG's oder Trafos eingesetzt,

dürfen diese nur mit fix eingestelltem DC Level verwendet

werden, eine Verbindung mit einer dynamischen

Lichtsteuerung (LM-DALI, LM-DSI) ist nicht erlaubt.

Zur eindeutigen Identifikation einzelner Leuchten mit

SECTION CENTRAL PLC-RELAIS Modulen müssen

diese adressiert werden. Dazu stehen prinzipiell 3

verschiedene Möglichkeiten zur Verfügung:

- Adressierung über das Steuergerät SECTION

CENTRAL EPS (eingebaut in der SECTION CENTRAL

360/720/1080/1440)

- Adressierung mittels GSM-Modul und Handy

- Adressierung mittels Adressschalter am SECTION

CENTRAL PLC-DALI.



20.18 01

LOW POWER SYSTEM 360, Zentraleinheit in Gehäuse

aus Stahlblech mit Batteriefach und Batteriesatz,

z.B. ONLITE SECTION CENTRAL 360 von ZUMTOBEL



A

ONLITE SECTION CENTRAL 360 1h 05JB 28Ah/02 ST

Mit 5 Jahresbatterien (2 Stk. 12V 28Ah Blei-Gel Accu)

und 1 h Notbetrieb,

Gehäusetyp 02, Abmessungen: 800mm x 500mm x

200mm.

B SECTION CENTRAL 360 1h 10JB 32Ah/02 ST


und 1 h Notbetrieb.


200mm.

C SECTION CENTRAL 360 3h 05JB 61Ah/03 ST




200mm.

D SECTION CENTRAL 360 3h 10JB 61Ah/03 ST




200mm.

E SECTION CENTRAL 360 1h 10JB 35Ah/01 ST




130mm.

F SECTION CENTRAL 360 3h 10JB 61Ah/01 ST




130mm.

20.18 02






A SECTION CENTRAL 720 1h 05JB 28Ah/03 ST




200mm.





200mm.





200mm.

20.18 03










200mm.





200mm.





200mm.

20.18 04










200mm.





200mm.





200mm.

20.18 05

SECTION CENTRAL REPEATER zur Trennung von 2

DALI Stromversorgungen, Schaltschrankmodul,

z.B. SECTION CENTRAL REPEATER von ZUMTOBEL



A SECTION CENTRAL REPEATER ST

20.18 06

SECTION CENTRAL PHASE DETECTOR

Überwachungsmodul für Drehstromnetze auf

Unterspannung, Phasenausfall und Unterbrechung des

Neutralleiters, Schaltschrankmodul,

z.B. SECTION CENTRAL PHASE DETECTOR EPD von



A SECTION CENTRAL PHASE DETECTOR ST



20.18 07

SECTION CENTRAL POWER SUPPLY Stromversorgung

für das SB LOCAL CHECK GSM-MODUL,

Schaltschrankmodul, z.B. SECTION CENTRAL GSM-

MODUL von ZUMTOBEL STAFF oder Gleichwertiges.


A SECTION CENTRAL POWER SUPPLY ST

20.18 08

SECTION CENTRAL GSM-MODUL, zur Einwahl in ein

GSM-Netz, einschließlich Antenne, Schaltschrankmodul,

z.B. SECTION CENTRAL GSM-MODUL von ZUMTOBEL



A SECTION CENTRAL GSM MODUL ST

20.18 09

Infrarot-Taschenprinter mit Batteriebetrieb zum Ausdruck

der Prüfberichte der SECTION CENTRAL Anlage,

z.B. SECTION CENTRAL PRINTER von ZUMTOBEL



A SECTION CENTRAL PRINTER ST

20.18 10

SECTION CENTRAL PLC DALI INTERFACE zur

Wandlung von POWERLINE-Signalen in DALI-Signale,

Leuchtenmodul (eingebaut oder in einer Entfernung von

bis zu 10 m zur Sicherheitsleuchte),

z.B. SECTION CENTRAL PLC DALI INTERFACE von



A SECTION CENTRAL PLC DALI INTERFACE ST

20.18 11

SECTION CENTRAL RELAIS für Sicherheitsleuchten zur

Schaltung mittels POWERLINE-Signalen ohne

zusätzliche Steuerleitung, Leuchteneinbaumodul,

z.B. SECTION CENTRAL RELAIS FÜR LEUCHTEN von



A SECTION CENTRAL RELAIS für LEUCHTEN ST

20.19 ONLITE Zentralbatterie-Anl.(ZUMTOBEL

STAFF)

Kommentar:

Das ONLITE Sicherheitsbeleuchtungssystem ist eine

technisch hochwertige Neuentwicklung von ZUMTOBEL

STAFF, Ausschreibungstexte sind in Vorbereitung. Bei

Bedarf richten Sie bitte Ihre Anfragen an Ihre regionale

ZUMTOBEL STAFF-Niederlassung.

20.21 Notleuchte TRISEC (TRILUX)


Rettungszeichenleuchte Modell Design TRISEC in Dauerund

Bereitschaftsschaltung für Wandmontage. Mit

Autotest-Funktion für einen wöchentlichen Kurztest und

einen halbjährlichen Gesamttest.

Leuchtengehäuse:

Leuchtenkörper aus Aluminium mit einseitig abgerundeter

Lichtaustrittsfläche aus Polycarbonat.

Abmessungen (LxBxH): 355x167x78 mm

Angaben im Positionsstichwort:

Im Stichwort angegeben sind der Lampentyp (z.B. T16),

die Lampenzahl und Lampenleistung in Watt (z.B. 1x8).

20.21 01

Rettungszeichenleuchte Modell Design TRISEC mit

Autotest-Funktion. Angegeben ist: die Brenndauer 1h

oder 3h,

z.B. TRILUX TRISEC oder Gleichwertiges.

Angebotenes Erzeugnis....

A Mod TRISEC NotL 1h T16 1x8 ST

B Mod TRISEC NotL 3h T16 1x8 ST

20.22 Notleuchte TRISEC-Scheibe (TRILUX)


Scheibennotleuchte Modell Design TRISEC-Scheibe in

Dauer- und Bereitschaftsschaltung für

Deckenanbaumontage. Mit Autotest-Funktion für einen

wöchentlichen Kurztest und einen halbjährlichen

Gesamttest.

Leuchtengehäuse:

Leuchtenkörper aus Aluminium mit einseitig abgerundeter

Frontplatte und Scheibe.

Abmessungen (LxBxH): 355x167x249 mm Abmessungen

Scheibe (LxH): 300x171 mm

Angaben im Positionsstichwort:

Im Stichwort angegeben sind der Lampentyp (z.B. T16),

die Lampenzahl und Lampenleistung in Watt (z.B. 1x8).

20.22 01

Rettungszeichenleuchte Modell Design TRISEC-Scheibe

mit Autotest-Funktion. Angegeben ist: die Brenndauer 1h

oder 3h,

z.B. TRILUX TRISEC-Scheibe oder Gleichwertiges.

Angebotenes Erzeugnis....

A Mod TRISEC-Scheibe NotL 1h T16 1x8 ST

B Mod TRISEC-Scheibe NotL 3h T16 1x8 ST



20.31 Rettungszeichen- u. Notleuchten (THORN)


Notleuchten mit Piktogrammen und einschließlich

Montagezubehör mit Einzelbatterieversorgung für eine

Dauerschaltung oder für den Anschluss an eine eigene

zentrale Notstromversorgung werden nachstehend

hinsichtlich Betriebsdauer, Motageart und

Erkennungsweite unterschieden. Diese Kriterien stellen

neben der Bestückung und der Art etwaiger

Betriebsgeräte wesentliche Kriterien der Gleichwertigkeit

dar.

20.31 01

Einbau-Rettungszeichenleuchte Modell EREL für

dekorative Bereiche, mit T5-Leuchtstofflampen,

bestehend aus Halterung aus Aluminium, weiß lackiert,

und Piktogrammscheibe aus Acryl.

Betriebsdauer: 3 Stunden (3H),

Deckenausschnitt: 322 x 140 mm,

Einbautiefe: 75 mm,

Erkennungsweite: 25 m,

z.B. EREL Einbau-Rettungszeichenleuchte von THRON



A EREL Rettungsz.-L.T5 1x8W 3H Erkennung 25m ST

20.31 02

Zubehör zu Einbau-Rettungszeichenleuchte Modell EREL

von THRON oder Gleichwertiges.


A EREL Rettungsz.-L.Pfeil links ST

Piktogrammscheibe, Motiv: Pfeil nach links.

B EREL Rettungsz.-L.Pfeil rechts ST

Piktogrammscheibe, Motiv: Pfeil nach rechts.

C EREL Rettungsz.-L.Pfeil unten ST

Piktogrammscheibe, Motiv: Pfeil nach unten.

D EREL Rettungsz.-L.Pfeil links/rechts ST

Piktogrammscheibe, Motiv: Pfeil nach links/rechts

(beidseitig).

E EREL Rettungsz.-L.Pfeil unten/unten ST

Piktogrammscheibe, Motiv: Pfeil nach unten/unten

(beidseitig).

20.31 11

Doppelseitige Rettungszeichenleuchte für

Deckenmontage Modell EFXX, mit T5-Leuchtstofflampen,

bestehend aus Gehäuse aus Aluminium, weiß

einbrennlackiert, Abdeckungen und Endkappen aus

Polycarbonat, für ein- oder zweiseitigen Einsatz,



z.B. EFXX Rettungszeichenleuchte von THRON oder



A EFXX Rettungsz.-L.T5 1x8W 3H Erkennung 25m ST

20.31 12

Zubehör zu Rettungszeichenleuchte Modell EFXX von

THRON oder Gleichwertiges.


A EFXX Rettungsz.-L.Pfeil links/rechts ST

Piktogrammscheibe, Motiv: Pfeil nach links/rechts.

B EFXX Rettungsz.-L.Pfeil unten/unten ST

Piktogrammscheibe, Motiv: Pfeil unten/unten.

20.31 21

Notleuchte Modell EEM für Anbaumontage, IP 65,

Schutzklasse II, mit T5-Leuchtstofflampen, bestehend aus

Gehäuse und Abdeckung aus Polycarbonat,

einschließlich 3 selbstklebende Piktogramme,



z.B. EEM Notleuchte von THRON oder Gleichwertiges.


A EEM Not-L.IP65 T5 1x8W 3H-D Erkennung 26m ST

Für 3 Stunden Dauer (3H).

B EEM Not-L.IP65 T5 1x8W 3H-B Erkennung 26m ST

Für 3 Stunden Bereitschaft (3H-B).

C EEM Not-L.IP65 T5 1x8W 3H-D/A Erkennung 26m ST

Für 3 Stunden Dauer/Autotest (3H-D/A).

20.31 31

Modulare Notleuchte Modell EYB für Anbaumontage, IP

40, Schutzklasse II, mit T5-Leuchtstofflampen,


z.B. EYB Notleuchte von THRON oder Gleichwertiges.


A EYB Not-L.IP40 T5 1x8W 3H ST

20.31 32

Zubehör zu Notleuchte Modell EYB von THRON oder



A EYB Dreiecksprofil Erkennung 22m ST

Dreiecksprofil, Erkennungsweite 22 m.

B EYB Hängeschild rechts/rechts Erkennung 30m ST

Hängeschild, Motiv: Pfeil rechts/links, Erkennungsweite

30 m.

C EYB Hängeschild unten/unten Erkennung 30m ST

Hängeschild, Motiv: Pfeil unten/unten, Erkennungsweite

30 m.

D EYB Einbaurahmen ST

20.31 41

Industrie-Notleuchte Modell ETSW für QT 9 Lampen, mit

2 nachstellbaren Strahlerköpfen zur gezielten

Ausleuchtung des Fluchtweges, Gehäuse aus Stahlblech,

weiß beschichtet, Strahlerköpfe aus Polycarbonat,

geeignet auch für große Höhen wie z.B. in

Veranstaltungshallen, Discotheken oder Industriehallen,

für 3 Stunden Bereitsschaft (3H-B),

z.B. ETSW Industrie-Notleuchte von THRON oder



A ETSW Industrie-Notleuchte QT9 2x20W 3H-B ST



20.31 51

Rettungszeichenleuchte für Wandmontage, Gehäuse aus

weiß beschichtetem Stahlblech, herausklappbarer

Geräteträger für einfache Installation und Wartung,

zusätzlicher Lichtaustritt nach unten, Kabeleinführung

seitlich, von oben oder rückseitig möglich,



z.B. EEX Notleuchte von THRON oder Gleichwertiges.


A EEX Not-L.IP20 T5 1x8W 3H-D Erkennung 32m ST

Für 3 Stunden Dauer (3H-D).

B EEX Not-L.IP20 T5 1x8W 3H-B Erkennung 32m ST


20.31 52

Zubehör zu Rettungszeichenleuchte Modell EEX von

THORN oder Gleichwertiges.


A EEX Rettungszeichenleuchte Pfeil links ST

Piktogrammscheibe, Motiv: Pfeil links.

B EEX Rettungszeichenleuchte Pfeil rechts ST

Piktogrammscheibe, Motiv: Pfeil rechts.

C EEX Rettungszeichenleuchte Pfeil unten ST

Piktogrammscheibe, Motiv: Pfeil unten.

D EEX Rettungszeichenleuchte Pfeil oben ST

Piktogrammscheibe, Motiv: Pfeil oben.

20.31 61

Universell einsetzbare Notleuchte für Wand- oder

Deckenmontage, Schutzart IP 65, für Innen- und

Außenanwendungen, Gehäuse aus Polycarbonat, weiße

Abdeckung aus prismatischem Polycarbonat mit

Wabenstruktur für verbesserte Lichtverteilung, opales

Dreiecksprofil aus Polycarbonat komplett mit

Piktogrammfolien als Zubehör (in eigener Position),


Erkennungsweite: 16 m (19 m bei Dreiecksprofil),

z.B. EV WB Notleuchte von THRON oder Gleichwertiges.


A EV WB Not-L.IP65 T5 1x8W 3H-D Erkennung 16m ST

Für 3 Stunden Dauer (3H-D).

B EV WB Not-L.IP65 T5 1x8W 3H-B Erkennung 16m ST


C EV WB Not-L.IP65 T5 1x8W EVG Erkennung 16m ST

Für Betrieb mit Zentralbatterie.

20.31 62

Zubehör zu Notleuchte Modell EV WB von THORN oder



A EV WB Piktogrammfolien (Set) VE

B EV WB Dreiecksprofil opal+Piktogramme ST

Opales Dreiecksprofil mit Piktogrammen,


20.41 DISPOS Lichtdisplayleuchten (SITECO)

Kurzbeschreibung Rettungszeichenleuchte mit

Lichtleitdisplay. Für Deckeneinbaumontage bestehend

aus dem Einbaugehäuse und einer Aluminium-Druckguß-

Abdeckblende. Für Deckenaufbau-, Wand- oder

Pendelmontage bestehend aus Aluminium-Strangguß-

Profilen und Aluminium-Druckguß-Seitenteilen.

Besonderheiten Quickmontage durch die klappbare

Abdeckblende der Deckeneinbauversion sowie der, mit

der Rettungszeichenscheibe und dem Leuchtmittel,

klappbaren Montageplatte. Zahlreiches Montagezubehör

für die Decken-, Ausleger-, Pendelversionen dieser

Leuchte.

Gehäusetechnik Stahlblech Einbaugehäuse, verzinkt; mit

weißer Aluminium-Druckguß-Abdeckblende, die

Abdeckblende klappbar mit einer Schraubbefestigung

fixiert. Oder Aluminium-Strangguß-Profilen und

Aluminium-Druckguß-Seitenteilen bei der Aufbauversion.

Elektrik Mit EVG oder EVG mit intergiertem

Überwachungsmodul KCE zum Betrieb an Gruppen- oder

Zentralbatterien. Mit LED oder TL Leuchtmittel 6W oder

8W. Best.Nr.Erg.: .....Ü für die Ausführung mit

integriertem Überwachungsmodul Oder als

Einzelbatterieleuchte, in LED oder 8W Ausführung, für 1

oder 3 stündige Überbrückungszeit mit EVG; mit

Anzeigeeinrichtung zur Überwachung der Ladung, mit

Selbstprüfeinrichtung oder Fernprüfeinrichtung.

Best.Nr.Erg.: .....I für die selbstüberwachende Ausführung

Best.Nr.Erg.: .....B für die Fern-(Bus-) überwachte

Ausführung

Lichttechnik Rettungszeichenscheibe als Lichtleitdisplay

in ein oder zweiseitiger Ausführung, mit einem 1:2

Seitenverhältnis, mit genormten Bildzeichen. Aus 24mm

starkem Kunststoff-Glas, die grüne Hintergundfarbe ist

mittels Siebdruck aufgebracht. Standardmäßig in 2-

seitiger Ausführung, bei 1-seitiger Ausführung bitte bei

der Bestellung gesondert angeben! Weiters ist bei der

Bestellung die Angabe der Fluchtrichtung erforderlich!

20.41 01

DISPOS Rettungszeichenleuchte zum Anschluß an

Gruppen oder Zentralbatterieanlagen (ZN), Decheneinbau

(DE) inkl Pictogramm

A DISPOS ZN 21LED DE ST

z.B. SITECO T92181E oder Gleichwertiges.


B DISPOS ZN 28LED DE ST



C DISPOS ZN T-Lp 6W DE ST



D DISPOS ZN T-Lp 8W DE ST





20.41 02


Gruppen oder Zentralbatterieanlagen (ZN),

Wandmontage (WM) inkl Pictogramm

A DISPOS ZN 21LED WM ST



B DISPOS ZN 28LED WM ST



C DISPOS ZN T-Lp 6W WM ST



D DISPOS ZN T-Lp 8W WM ST



20.41 03


Gruppen oder Zentralbatterieanlagen (ZN),

Dechenmontage (DM) inkl Pictogramm

A DISPOS ZN 21LED DM ST



B DISPOS ZN 28LED DM ST



C DISPOS ZN T-Lp 6W DM ST



D DISPOS ZN T-Lp 8W DM ST



20.41 04


Gruppen oder Zentralbatterieanlagen (ZN), Pendel- oder

Auslegermontage (PM) inkl Pictogramm

A DISPOS ZN 21LED PM ST



B DISPOS ZN 28LED PM ST



C DISPOS ZN T-Lp 6W PM ST



D DISPOS ZN T-Lp 8W PM ST



20.41 11

DISPOS Einzelbatterie-Rettungszeichenleuchte (BAT) 1

(1H) oder 3 (3H) stündige Überbrückungszeit,

Decheneinbau (DE) inkl Pictogramm

A DISPOS BAT 1H 28LED DE ST

z.B. SITECO N90180 oder Gleichwertiges.


B DISPOS BAT 3H 28LED DE ST



C DISPOS BAT 1H T-Lp 8W DE ST



D DISPOS BAT 3H T-Lp 8W DE ST



20.41 12



Wandmontage (WM) inkl Pictogramm

A DISPOS BAT 1H 28LED WM ST



B DISPOS BAT 3H 28LED WM ST



C DISPOS BAT 1H T-Lp 8W WM ST



D DISPOS BAT 3H T-Lp 8W WM ST



20.41 13



Dechenmontage (DM) inkl Pictogramm

A DISPOS BAT 1H 28LED DM ST



B DISPOS BAT 3H 28LED DM ST



C DISPOS BAT 1H T-Lp 8W DM ST



D DISPOS BAT 3H T-Lp 8W DM ST





20.41 14


(1H) oder 3 (3H) stündige Überbrückungszeit, Pendeloder

Auslegermontage (PM) inkl Pictogramm

A DISPOS BAT 1H 28LED PM ST



B DISPOS BAT 3H 28LED PM ST



C DISPOS BAT 1H T-Lp 8W PM ST



D DISPOS BAT 3H T-Lp 8W PM ST



20.41 20

DISPOS Zubehör für Decken-, Ausleger- oder

Pendelmontage

A DISPOS Betoneingießgehäuse 21LED/T-Lp 6W ST

z.B. SITECO F95220 oder Gleichwertiges.


B DISPOS Betoneingießgehäuse 28LED/T-Lp 8W ST



C DISPOS Kurzpendel 50mm ST



D DISPOS Kurzpendel 250mm ST



E DISPOS Kurzpendel 500mm ST



F DISPOS Kurzpendel 1000mm ST



G DISPOS Wandausleger ZN T-Lp 6W ST



H DISPOS Wandausleger ZN T-Lp 8W ST



I DISPOS Wandausleger BAT 1/3H T-Lp 8W ST



J DISPOS Montageset WA ST



K DISPOS Montageset ST



20.41 30

DISPOS Aufzahlung Überwachungsmodul

A DISPOS Az Ü ST

20.41 31

DISPOS Aufzahlung für selbstüberwachende Ausführung

A DISPOS Az I ST

20.41 32

DISPOS Aufzahlung für Bus-überwachte Ausführung

A DISPOS Az B ST

20.42 ARCUS (SITECO)

Kurzbeschreibung Rettungszeichenleuchte in Design-

Form Aluminium-Druckgußform, in anthrazit Metallic, in

vertikaler oder horizontaler Optik, rechteckige Ausführung

im Seitenverhältnis 1:2 der Rettungszeichenscheibe, für

Wand-, Decken-, Pendel- und Ausleger-Montage.

Besonderheiten Designte Qualität in jedem Detail, unter

Bachtung aller normativen Vorgaben eine optisch

ansprechende Lösung. Zahlreiches Montagezubehör für

die Decken-, Ausleger-, Pendelversionen dieser Leuchte.

Gehäusetechnik Druckguß-Gehäuse und Montageteile in

anthrazit Metallic Optik. Das extrem flache Gehäuse

besteht aus dem gebogenen, scheibenförmigen

Gehäuseoberteil und einem verdecktem Unterteil.

Elektrik Mit EVG oder EVG mit integiertem


Zentralbatterien. Mit 5W oder 8W TL Leuchtmittel.

Best.Nr.Erg.: ......Ü für die Ausführung mit integriertem

Überwachungsmodul Oder als Einzelbatterieleuchte, in

8W Ausführung,für 1 oder 3 stündige Überbrückungszeit

mit EVG; mit Anzeigeeinrichtung zur Überwachung der

Ladung, mit Selbstprüfeinrichtung oder

Fernprüfeinrichtung. Best.Nr.Erg.: ......I

für die selbstüberwachte Ausführung Best.Nr.Erg.: ......B

für die Fern-(Bus-) überwachte Ausführung

Lichttechnik Rettungszeichenleuchte in ein oder

zweiseitiger Ausführung, mit einem Seitenverhältnis von

1:2, mit genormten Bildzeichen. Die Wandleuchten in

1seitiger Ausführung. Die Decken-, Ausleger-,

Pendelausführungen standardmäßig in 2 seitiger

Ausführung, bei 1-seitiger Ausführung bitte bei der

Bestellung gesondert angeben! Weiters ist bei der


20.42 01

ARCUS-H Rettungszeichenleuchte in horizontaler Optik

(H), zum Anschluß an Gruppen oder

Zentralbatterieanlagen (ZN), in Ausführung

Wandmontage (WM) oder Decken-, Ausleger-,

Pendelmontage. (DAPM) inkl. Pictogramm.

A ARCUS-H ZN T-Lp 5W WM ST



B ARCUS-H ZN T-Lp 5W DAPM ST





20.42 02

ARCUS-V Rettungszeichenleuchte in vertikaler Optik (V),

zum Anschluß an Gruppen oder Zentralbatterieanlagen

(ZN), in Ausführung Wandmontage (WM) oder Decken-,

Ausleger-, Pendelmontage. (DAPM) inkl. Pictogramm.

A ARCUS-V ZN T-Lp 8W WM ST



B ARCUS-V ZN T-Lp 8W DAPM ST



20.42 03

ARCUS-V Sicherheitsleuchte (SI) in vertikaler Optik (V),

mit klarer Abdeckscheibe, zum Anschluß an Gruppen

oder Zentralbatterieanlagen (ZN), in Ausführung

Wandmontage (WM) inkl. Pictogramm.

A ARCUS-V SI ZN T-Lp 8W WM ST



20.42 11

ARCUS-V Einzelbatterie-Rettungszeichenleuchte in

vertikaler Optik (V) für 1 oder 3 stündige

Überbrückungszeit (BAT 1H) oder (BAT 3H), in

Ausführung Wandmontage (WM) oder Decken-,


A ARCUS-V BAT 1H T-Lp 8W WM ST



B ARCUS-V BAT 3H T-Lp 8W WM ST



C ARCUS-V BAT 1H T-Lp 8W DAPM ST



D ARCUS-V BAT 3H T-Lp 8W DAPM ST



20.42 12

ARCUS-V Einzelbatterie-Sicherheitsleuchte (SI) in

vertikaler Optik (V) für 1 oder 3 stündige

Überbrückungszeit (BAT 1H) oder (BAT 3H), in

Ausführung Wandmontage (WM) inkl. Pictogramm.

A ARCUS-V SI BAT 1H T-Lp 8W WM ST



B ARCUS-V SI BAT 3H T-Lp 8W WM ST



20.42 20

ARCUS Zubehör für Decken-, Ausleger- oder

Pendelmontage

A ARCUS-H Kurzpendel 40mm ST



B ARCUS-H Langpendel 250mm ST



C ARCUS-H Langpendel 500mm ST



D ARCUS-H Langpendel 1000mm ST



E ARCUS-H Wandausleger ST



F ARCUS-V Kurzpendel 40mm ST



G ARCUS-V Langpendel 250mm ST



H ARCUS-V Langpendel 500mm ST



I ARCUS-V Langpendel 1000mm ST



J ARCUS-V Wandausleger ST



K ARCUS-V Neigungselement ST



20.42 30

ARCUS Aufzahlung Überwachungsmodul

A ARCUS Az Ü ST

20.42 31

ARCUS Aufzahlung für selbstüberwachende Ausführung

A ARCUS Az I ST

20.42 32

ARCUS Aufzahlung für Bus-überwachte Ausführung

A ARCUS Az B ST



20.43 KUBUS (SiTECO)

Kurzbeschreibung Rettungszeichenleuchte in kubischer

Form. Aus Aluminium-Strangguß-Gehäuseprofilen mit

abgerundeten Kanten für Wand-, Decken-, Pendel- und

Ausleger-Montage.

Besonderheiten

Zusätzlicher Lichtaustritt nach unten bei Wandmontage.

Zahlreiches Montagezubehör für die Decken-, Ausleger-,

Pendelversionen dieser Leuchte.

Gehäusetechnik Gehäuse aus weiß einbrennlackierten

Aluminium-Strangguß-Gehäuseprofilen mit abgerundeten

Kanten für Wand-, Decken-, Pendel- und Ausleger-

Montage.



Zentralbatterien. Mit 6W oder 8W TL Leuchtmittel.

Best.Nr.Erg.: .....Ü für die Ausführung mit integriertem

Überwachungsmodul Oder als Einzelbatterieleuchte, in

8W Ausführung, für 1 oder 3 stündige Überbrückungszeit



Fernprüfeinrichtung. Best.Nr.Erg.: .....I für die

selbstüberwachende Ausführung Best.Nr.Erg.: .....B für

die Fern-(Bus-) überwachte Ausführung

Lichttechnik Rettungszeichenleuchte in ein oder

zweiseitiger Ausführung, mit einem 1:2 Seitenverhältnis,

mit genormten Bildzeichen. Die Wandleuchten in 1

seitiger Ausführung. Die Decken-, Ausleger-,

Pendelausführungen standardmäßig in 2 seitiger

Ausführung, bei 1 seitiger Ausführung bitte bei der

Bestellung gesondert Angeben! Weiters ist bei der


20.43 01

KUBUS Rettungszeichenleuchte zum Anschluß an

Gruppen oder Zentralbatterieanlagen (ZN), in Ausführung

Wandmontage (WM) oder Decken-, Ausleger-,

Pendelmontage. (DAPM) inkl. Pictogramm.

A KUBUS ZN T-Lp 6W WM ST



B KUBUS ZN T-Lp 8W WM ST



C KUBUS ZN T-Lp 6W DAPM ST



D KUBUS ZN T-Lp 8W DAPM ST



20.43 02

KUBUS Einzelbatterie-Rettungszeichenleuchte für 1 oder

3 stündige Überbrückungszeit (BAT 1H) oder (BAT 3H),

in Ausführung Wandmontage (WM) oder Decken-,


A KUBUS BAT 1H T-Lp 6W WM ST



B KUBUS BAT 3H T-Lp 6W WM ST



C KUBUS BAT 1H T-Lp 8W WM ST



D KUBUS BAT 3H T-Lp 8W WM ST



E KUBUS BAT 1H T-Lp 6W DAPM ST



F KUBUS BAT 3H T-Lp 6W DAPM ST



G KUBUS BAT 1H T-Lp 8W DAPM ST



H KUBUS BAT 3H T-Lp 8W DAPM ST



20.43 20

KUBUS Zubehör für Decken-, Ausleger- oder

Pendelmontage

A KUBUS-H Kurzpendel 50mm ST



B KUBUS-H Langpendel 250mm ST



C KUBUS-H Langpendel 500mm ST



D KUBUS-H Langpendel 1000mm ST



E KUBUS Wandausleger T-Lp 6W ST



F KUBUS Wandausleger T-Lp 8W ST



G KUBUS Montageset ST



H KUBUS Ballwurfschutzkorb T-Lp 6W ST



I KUBUS Ballwurfschutzkorb T-Lp 8W ST





20.43 30

KUBUS Aufzahlung Überwachungsmodul

A KUBUS Az Ü ST

20.43 31

KUBUS Aufzahlung für selbstüberwachende Ausführung

A KUBUS Az I ST

20.43 32

KUBUS Aufzahlung für Bus-überwachte Ausführung

A KUBUS Az B ST

20.44 INDUS (SiTECO)

Kurzbeschreibung Rettungszeichenleuchte als extrem

robuste Leuchte in industrieellem Design, bestehend aus

wannenförmigem Gehäuseunter- und -oberteil für Wandoder

Deckenmontage.

Besonderheiten Breites Einsatzgebiet durch robustes

Gehäuse und Schutzart IP 54. Gehäusetechnik Gehäuse

aus Polycarbonat, weiß, Abdeckung aus Polycarbonat.



Zentralbatterien. Mit 8W TL Leuchtmittel. Best.Nr.Erg.:

.....Ü für die Ausführung mit integriertem

ÜberwachungsmodulOder als Einzelbatterieleuchte, in

8W Ausführung, für 1 oder 3 stündige Überbrückungszeit



Fernprüfeinrichtung. Best.Nr.Erg.: .....I für die

selbstüberwachende Ausführung Best.Nr.Erg.: .....B für

die Fern-(Bus-) überwachte Ausführung

Lichttechnik Leuchte geeignet für 1 oder 2

Rettungszeichenfolien gem. BGV A8 und DIN 4844.

Erkennungsweite : 26 m Seitenverhältnis :1:2 Weiters ist

bei der Bestellung die Angabe der Fluchtrichtung

erforderlich!

20.44 01

INDUS Rettungszeichenleuchte zum Anschluß an

Gruppen oder Zentralbatterieanlagen (ZN), in Ausführung

Wandmontage (WM) oder Deckenmontage. (DM) inkl.

Pictogramm.

A INDUS ZN T-Lp 8W WM ST



B INDUS ZN T-Lp 8W DM ST



20.44 02

INDUS Einzelbatterie-Rettungszeichenleuchte für 1 oder

3 stündige Überbrückungszeit (BAT 1H) oder (BAT 3H),

in Ausführung Wandmontage (WM) oder

Deckenmontage. (DAPM) inkl. Pictogramm.

A INDUS BAT 1H T-Lp 8W WM ST



B INDUS BAT 3H T-Lp 8W WM ST



C INDUS BAT 1H T-Lp 8W DM ST



D INDUS BAT 3H T-Lp 8W DM ST



20.44 10

INDUS Zubehör

A INDUS Wandausleger ST



B INDUS Ballwurfschutzkorb ST



20.44 30

INDUS Aufzahlung Überwachungsmodul

A INDUS Az Ü ST

20.44 31

INDUS Aufzahlung für selbstüberwachende Ausführung

A INDUS Az I ST

20.44 32

INDUS Aufzahlung für Bus-überwachte Ausführung

A INDUS Az B ST

20.45 Piktogramm Leuchten (SITECO)

Kurzbeschreibung Rettungszeichenleuchte in funktionaler

Form. Kunstoffgehäuse mit opaler Abdeckung in

kubischer Form für Wand-und Decken-Montage.

Besonderheiten Da die Frontfläche und die Seitenflächen

der Leuchtenabdeckung die gleiche Größe besitzen kann

die Leuchte mit dem identen Piktogramm sowohl als

Wand- als auch als Deckenleuchte eingesetzt werden.

Gehäusetechnik Leuchtengehäuse und Abdeckung aus

selbstverlöschendem Kunststoff. Schutzart IP 54.

Elektrik Umschaltbar zwischen Dauer- und

Bereitschaftschaltung, Betriebsdauer 3h.

Lichttechnik Bitte um Angabe der benötigten

Rettungszeichenfolien, für 1- oder 2seitige Ausführung,

und Angabe der Fluchtrichtung !



20.45 01

KNO Einzelbatterie-Rettungszeichenleuchte für 3

stündige Überbrückungszeit (BAT 3H), in Bereitschaft-

/Dauerschaltung (U), in Ausführung für Wand- und

Deckenmontage. (WDM) inkl. Pictogramm.

A KNO 8 BAT 3H U ST

z.B. SITECO KWD 803 oder Gleichwertiges.


20.45 11

KNO Zubehör

A KNO Ballschutzkorb ST

z.B. SITECO SIZ100 oder Gleichwertiges.


20.46 Einzelbatterie-Geräte und Einsätze (SITECO)

Kurzbeschreibung Einzelbatterie-

Notlichtversorgungsgerät zum Betrieb von 1 oder 2

Sicherheitsleuchten mit Glühlampe, Halogen-Glühlampe

mit elektronischen Trafo oder Niederdrucklampen mit

elektronischen Vorschaltgerät. Einzelbatterie-

Notlichteinsatz zum Betrieb einer Sicherheitsleuchte mit

TL oder TCL , an EVG oder VVG

Gehäusetechnik Graues Kunststoff Gehäuse in der

Schutzart IP65 bei Elektronikteil und IP32 beim

Batteriegehäuse. Elektrik Für Glühlampen,

Halogenlampen und TL mit einer Einzelbatterie, für bis zu

58W, für 1 oder 3 stündige Überbrückungszeit; mit

Selbstprüfeinrichtung oder Fernprüfeinrichtung.

Best.Nr.Erg.: ......I

für die selbstüberwachte Ausführung Best.Nr.Erg.: ......B

für die Fern-(Bus-) überwachte Ausführung

20.46 01

Notlichtversorgungsgerät Lichtstromfaktor 100%

A NVG 1 x 7-20W 1H ST

z.B. SITECO V90445 oder Gleichwertiges.


B NVG 1 x 7-20W 3H ST



C NVG 1 x 24-58W 1H ST



D NVG 1 x 24-58W 3H ST



E NVG 2 x 7-15W 1H ST



F NVG 2 x 7-15W 3H ST



G NVG 2 x 18-36W 1H ST



H NVG 2 x 18-36W 3H ST



I NVG 2 x 58W 1H ST



J NVG 2 x 58W 3H ST



20.46 02

Notlichteinsatz Lichtstromfaktor 30%

A NE bis 26W 1H ST

z.B. SITECO NE261 oder Gleichwertiges.


B NE bis 26W 3H ST



C NE bis 58W 1H ST



D NE bis 58W 3H ST



20.46 10

Aufzahlung für selbstüberwachende Ausführung

A Az I ST

20.46 11

Aufzahlung für Bus-überwachte Ausführung

A Az B ST

20.46 20

Notlichteinsatz Lichtstromfaktor 12-27%

A Notlichteinsatz 2,5 Ah ST

z.B. SITECO 5LY 111 0-3 oder Gleichwertiges.


B Notlichteinsatz 4,5 Ah ST

z.B. SITECO 5LY 111 0-4 oder Gleichwertiges.


20.47 Notlichtüberwachungssystem (SITECO)

Kurzbeschreibung Automatische Prüfeinrichtung zur

Einzelüberwachung von Notleuchten, Notlicht-

Versorgungsgeräten und Einsätzen.

Besonderheiten Über die normativen Anforderungen

hinaus erfolgt eine zyklische Abfrage aller zu

überwachenden Parameter und freiprogrammierbaren

Betriebsdauerprüfungen.

Gehäusetechnik In Gehäuse aus Kunststoff oder in 19_

Stahlblech-Rack, zur Wandmontage.

Elektrik Zur Überwachung von mit Bus Bausteinen

ausgestatteten Leuchten und Geräten (_Ü_). Optionen:

Schnittstelle und Schnittstellensoftware zur

Fernbedienung und Fernüberwachung über

Zentralrechneranlagen ( Multi Control, Leitrechner

und/oder PC)



CHECK CONTROL BUS Rechnergesteuertes System zur

automatischen Überwachung von Einzelbatterie-

Notleuchten, Notlichtversorgungsgeräten und Einsätzen.

Prüfprogramme mit den folgenden Funktionen:

- zyklische Ladeüberwachung aller angeschossenen

Leuchten und Geräte - automatische Durchführung der

Funktionsprüfung, frei programmierbar - automatische

Leitungsüberwachung (Busleitungen zu den Leuchten

und Geräten, bzw. zwischen den Zentralen) - frei

programmierbarer Betriebsdauertest

- manuelle Auslösung der Funktionsprüfung -

Speicherung aller Betriebs und Prüfdaten über 2 Jahre -

Informationsprogramme: - selektive Anzeige

- automatische Belegung bei Installation

- selektive Prüfung - Schnittstelleneinrichtungen

- zur Fernübertragung - zu

Gebäudemanagementanlagen

Ausführung mit: 1 Überwachungskreis für 30 Leuchte

(30) 2 Überwachungskreise für 60 Leuchten (60) 4

Überwachungskreise für 120 Leuchten (120) 8



Überwachungskreise für 960 Leuchten (960)

20.47 01

CHECK CONTROL BUS - Ausführung mit

Kunststoffgehäuse (KST) für Wandmontage, IP32, SK I

A CCB KST 30 ST



B CCB KST 60 ST



C CCB KST 120 ST



D CCB KST 240 ST



20.47 02

CHECK CONTROL BUS - Ausführung in 19"-Technik

(19") mit Stahlblechgehäuse für Wandmontage, IP54, SK

I

A CCB 19" 120 ST



B CCB 19" 240 ST



C CCB 19" 480 ST



D CCB 19" 960 ST



20.48 Notlichtversorgungssystem (SITECO)

Kurzbeschreibung Kompakte Gruppenbatterieanlage mit

Kreis- und Einzelüberwachung der versorgten

Rettungszeichen und Sicherheitsleuchten und

Einrichtungen.

Besonderheiten Die Syntese aus dezentraler Versorgung

und zentraler Überwachung. Variable Zuordnung der

Leuchtenkreisbaugruppen zu Dauer- und

Bereitschaftsschaltung.

Gehäusetechnik Das Stahlblech Wandgehäuse beinhaltet

sowohl den Elektronikteil, in 19_ Einschubtechnik als,

auch vorschriftsgemäß geschottet die Batterieversorgung.

Elektrik Je Gerät bis zu 2 Leuchtenkreisbaugruppen mit je

4 Leuchtenkreisen. Gemäß ÖVE EN2 bis zu 48 bzw 96

Leuchten, unter Beachtung der vorschriftsgemäßen

maximalen Leistungen einer Gruppenbatterieanlage,

versorg- und überwachbar. Bis zu 30

Gruppenbatterieanlagen und max. 968 Rettungszeichen-/

Sicherheitsleuchten erstreckt sich das Systemkonzept.

Optionen: Schnittstelle und Schnittstellensoftware zur

Fernbedienung und Fernüberwachung über

Zentralrechneranlagen ( Multi Control, Leitrechner

und/oder PC)

20.48 01

Kompakt-Notlichtversorgungssystem (NVS) -

Ladeeinrichtung L24/3 phasig -

Netzüberwachungseinrichtung - Anschluß von externen

Netzüberwachungseinrichtungen - Netz-

/Batterieumschalteinrichtungen - Steuer- und

Überwachungseinrichtung - den

Leuchtenkreisbaugruppen der Batterieversorgung

Im Stichwort angegeben sind die Batteriekapazität (z.B.

24Ah) und die Anzahl der Leuchtenkreise (z.B. 8Kr).

A NVS 24Ah/4Kr ST

z.B. SITECO VAK243244-EÜ oder Gleichwertiges.


B NVS 24Ah/8Kr ST



C NVS 36Ah/4Kr ST



D NVS 36Ah/8Kr ST





20.51 Notleuchten/Einzelversorgungsger.(PHILIPS)


Allgemeines:

Notleuchten mit oder ohne Piktogrammen und

einschließlich Montagezubehör mit

Einzelbatterieversorgung für eine Dauerschaltung werden

nachstehend hinsichtlich Betriebsdauer, Montageart und

Erkennungsweite unterschieden. Diese Kriterien stellen

neben der Bestückung und der Art etwaiger

Betriebsgeräte wesentliche Kriterien der Gleichwertigkeit

dar.

20.51 01

Wannenleuchten für Sicherheits- und

Fluchtwegbeleuchtung mit beigepackten

Piktogrammaufklebern in drei verschiedenen

Fluchtrichtungen (links,rechts, unten) einschließlich

Einzelbatterieversorgung in Dauerschaltung (M) oder

Bereitschaftsschaltung (NM), Notlichtbetrieb 3 Stunden

(EL3); bei Notlichtbetrieb reduzierter Lampen-

Nennlichtstrom auf 100 lm, Schutzklasse II, Schutzart

IP44, bei Verwendung des beigepackten Dichtungssatzes

IP65,

Z.B. TCH028 P/EL3 von PHILIPS AEG LICHT oder



A Notleuchte TCH028 1xTL8W/33 P-M/EL3 IP65 ST

Dauerschaltung.

B Notleuchte TCH028 1xTL8W/33 P-NM/EL3 IP65 ST


20.51 02

Schlagfeste Feuchtraum-Wannenleuchte für Sicherheitsund

Fluchtwegbeleuchtung, KVG Leuchtenkörper aus

selbstverlöschendem Polycarbonat, hellgrau, extrem

belastbar, vandalensicher, Innenreflektor aus Stahlblech

weiß beschichtet, Opal-Lichtwanne aus schlagfestem

Polycarbonat, mit NiCd-Akku und Wechselrichter,

Notlichtbetrieb 1 (EL1) oder 3 Stunden (EL3); bei

Notlichtbetrieb reduzierter Lampen-Nennlichtstrom auf

180 lm, Schutzklasse I, Schutzart IP55,

Z.B. TCH329 O M oder NM von PHILIPS AEG LICHT



A Notleuchte TCH329 1xTL8W/33 O-M/EL1 IP55 ST


B Notleuchte TCH329 1xTL8W/33 O-M/EL3 IP55 ST


C Notleuchte TCH329 1xTL8W/33 O-NM/EL1 IP55 ST


D Notleuchte TCH329 1xTL8W/33 O-NM/EL3 IP55 ST


20.51 05

Notleuchte für Wandmontage mit opaler Kunststoff-

Wanne für Dauerschaltung, Schutzklasse II, IP43, mit 2,4

Volt Einzelbatterie, Netzlampe (E14) 15W + Notlampe 1,2

W für 1 Stunde (1H) beziehungsweise 0,7 W für 3

Stunden (3H) Betriebsdauer, einschließlich Piktogramm-

Aufklebern rechts, unten, und links,

z.B. Notleuchte 4NL100 URD213 von PHILIPS AEG

LICHT oder Gleichwertiges.


A NotL.Wand-Kunststoffwanne GL15W 1 H ST

B NotL.Wand-Kunststoffwanne GL15W 3 H ST

20.51 11

Einzelversorgungsgerät für Notbeleuchtung für Einbau in

Leuchten mit Leuchtstofflampen 18, 36, und 58 W, oder

Kompaktleuchtstofflampen PL-L 18, 24, 36, 55 W, PL-C

13, 18, 26 W oder PL-T 13, 28, 26, 32 mit VVG oder

EVG, Wiederaufladezeit 24 Stunden, zulässige

Umgebungstemperatur 0 bis plus 40 Grad Celsius,

Tiefentladeschutz, LED für optische Kontrolle,

wartungsfreier Hochtemperatur-NiCd-Akku,

z.B. Notlichtversorgungsgerät ELC-E+Akku von PHILIPS

AEG LICHT oder Gleichwertiges.


A Notlichtversorgungsgerät 13-80/3/60 EL1 ST

Für 1 Stunde Betriebsdauer (EL1).

B Notlichtversorgungsgerät 13-80/8/180 EL3 ST

Für 3 Stunden Betriebsdauer (EL3).

20.52 Einzel-Rettungszeichenleuchte (PHILIPS)


Allgemeines:

Notleuchten mit Piktogrammen und einschließlich

Montagezubehör mit Einzelbatterieversorgung für eine

Dauerschaltung werden nachstehend hinsichtlich

Betriebsdauer, Montageart und Erkennungsweite

unterschieden. Diese Kriterien stellen neben der

Bestückung und der Art etwaiger Betriebsgeräte

wesentliche Kriterien der Gleichwertigkeit dar.

Piktogramme Standardausführung:

Wenn nicht anders angegeben, sind bei Leuchten mit

Piktogrammen die Fluchtrichtung mit Pfeilen und

Symbolen angegeben. Die Pfeilrichtung links, rechts oder

nach unten wird nach Angaben des Auftraggebers

ausgeführt. Bei Modellen zur Wandmontage ist das

Piktogramm einseitig (auf der Vorderseite angebracht, bei

Modellen für Deckenmontage oder bei abgependelten

Versionen sind sowohl die Vorderseite als auch die

Rückseite mit Piktogrammen (mit Pfeilen in die

Fluchtrichtung) ausgestattet. Bei Pfeilrichtung nach unten

(z.B. Stiegen) wird die Rückseite mit einer Licht

undurchlässigen Blindabdeckung ausgestattet. Etwaige

andere Ausführung sind individuell beschrieben.



20.52 02

Rettungszeichenleuchte in Aluminiumgehäuse mit

Kunststoffecken, weiß, für Wandmontage mit einseitig

angebrachtem Piktogramm oder für Decken- oder

Pendelmontage (einschließlich 1 Rohrpendel) mit

doppelseitig angebrachtem Piktogramm (oder

Blindabdeckung), Schutzklasse I, IP40, mit Einzelbatterie,

Netzlampe 1xTL 6W + Notlampe 1xGL 1,2W für 1 Stunde

(1H) beziehungsweise für 3 Stunden (3H) Betriebsdauer,

Erkennungsweite 20 m,

z.B. Notleuchte 4NL100 ARD015 (1 Betriebsstunde) /

ARD010 (3 Betriebsstunden) von PHILIPS AEG LICHT



A NotL.Alu-Wand 1xTL6W 1 H Erkennungsw.20m ST

B NotL.Alu-Wand 1xTL6W 3 H Erkennungsw.20m ST

C NotL.Alu-Decke 1xTL6W 1 H Erkennungsw.20m ST

D NotL.Alu-Decke 1xTL6W 3 H Erkennungsw.20m ST

E NotL.Alu-Pendel 1xTL6W 1 H Erkennungsw.20m ST

F NotL.Alu-Pendel 1xTL6W 3 H Erkennungsw.20m ST

G Zubehör 1xTL6 NotL.Ballschutzkorb ST

20.52 03






Blindabdeckung), Schutzklasse I, IP40, Ausführung

gemäß VDE 0108, mit Einzelbatterie, mit

Leuchtstofflampe 1xTL 8W für 1 Stunde (1H)

beziehungsweise für 3 Stunden (3H) Betriebsdauer,


z.B. Notleuchte 4NL100 AKD051 (1 Betriebsstunde) /

AKD050 (3 Betriebsstunden) von PHILIPS AEG LICHT



A NotL.Alu-Wand 1xTL8W 1 H Erkennungsw.30m ST

B NotL.Alu-Wand 1xTL8W 3 H Erkennungsw.30m ST

C NotL.Alu-Decke 1xTL8W 1 H Erkennungsw.30m ST

D NotL.Alu-Decke 1xTL8W 3 H Erkennungsw.30m ST

E NotL.Alu-Pendel 1xTL8W 1 H Erkennungsw.30m ST

F NotL.Alu-Pendel 1xTL8W 3 H Erkennungsw.30m ST

G Zubehör 1xTL8 Notl.Ballschutzkorb ST

20.52 04

Rettungszeichenleuchte mit Leuchtensockel und

transparenter lichtleitender Piktogrammscheibe aus Acryl

für Wandmontage mit einseitig angebrachtem

Piktogramm oder für Deckenanbau oder Deckeneinbau

mit doppelseitig angebrachtem Piktogramm, Schutzklasse

I, IP20, mit Einzelbatterie, 1xTL 8W für 1 Stunde (1H)

beziehungsweise für 3 Stunden (3H) Betriebsdauer,


z.B. Notleuchte 4NL100 CKD100 (1 Betriebsstunde) /

CKD101 (3 Betriebsstunden) von PHILIPS AEG LICHT



A NotL.Acryl-Wand 1xTL8W 1 H Erkennungsw.28m ST

B NotL.Acryl-Wand 1xTL8W 3 H Erkennungsw.28m ST

C NotL.Acryl-AB-Decke 1xTL8W 1 H Erk-w.28m ST

D NotL.Acryl-AB-Decke 1xTL8W 3 H Erk-w.28m ST

E NotL.Acryl-EB-Decke 1xTL8W 1 H Erk-w.28m ST

F NotL.Acryl-EB-Decke 1xTL8W 3 H Erk-w.28m ST

20.53 Zentral-Rettungszeichenleuchte (PHILIPS)


Allgemeines:

Notleuchten mit oder ohne Piktogrammen und

einschließlich Montagezubehör für den Anschluss an eine

zentrale Notstromversorgung werden nachstehend

Montageart und Erkennungsweite unterschieden. Diese

Kriterien stellen neben der Bestückung und der Art

etwaiger Betriebsgeräte wesentliche Kriterien der

Gleichwertigkeit dar.

Piktogramme Standardausführung:

Wenn nicht anders angegeben, sind bei Leuchten mit

Piktogrammen die Fluchtrichtung mit Pfeilen und

Symbolen angegeben. Die Pfeilrichtung links, rechts oder

nach unten wird nach Angaben des Auftraggebers

ausgeführt. Bei Modellen zur Wandmontage ist das

Piktogramm einseitig (auf der Vorderseite angebracht, bei

Mondellen für Deckenmontage oder bei abgependelten

Versionen sind sowohl die Vorderseite als auch die

Rückseite mit Piktogrammen (mit Pfeilen in die

Fluchtrichtung) ausgestattet. Bei Pfeilrichtung nach unten

(z.B. Stiegen) wird die Rückseite mit einer Licht

undurchlässigen Blindabdeckung ausgestattet. Etwaige

andere Ausführung sind individuell beschrieben.

20.53 01






Blindabdeckung), Schutzklasse I, IP40, für eine zentrale

Stromversorgung 230V AC/DC, mit 1xTL 6W EVG,


z.B. Notleuchte 4NL 100 ARZ215 von PHILIPS AEG



A Notl.Alu-Wand zentral 1xTL6W Erkenn.w 20m ST

B Notl.Alu-Decke zentral 1xTL6W Erkenn.w 20m ST

C NotL.Alu-Pendel zentral 1xTL6W Erkenn.w 20m ST

G Zubehör Notl.zentral 1xTL6W Ballschutzkorb ST

H Az Notl.1xTL6W zusätzl.Lichtaustritt unten ST

Aufzahlung (Az) für eine Ausführung mit zusätzlichem

Lichtaustritt unten.

I Az Notl.1xTL6W IP44 ST

Aufzahlung (Az) für eine Ausführung in IP44.

J Az Notl.1xTL6W IP44+Lichtaustr.unten ST

Aufzahlung (Az) für eine Ausführung in IP44 und mit

zusätzlichem Lichtaustritt unten.



20.53 02






Blindabdeckung), Schutzklasse I, IP40, für eine zentrale



z.B. Notleuchte 4NL 100 ARZ215 von PHILIPS AEG



A Notl.Alu-Wand zentral 1xTL8W Erkenn.w 30m ST

B Notl.Alu-Decke zentral 1xTL8W Erkenn.w 30m ST

C Notl.Alu-Pendel zentral 1xTL8W Erkenn.w 30m ST

G Zubehör Notl.zentral 1xTL8W Ballschutzkorb ST

H Az Notl.1xTL8W zusätzl.Lichtaustritt unten ST

Aufzahlung (Az) für eine Ausführung mit zusätzlichem

Lichtaustritt unten.

I Az Notl.1xTL8W IP44 ST

Aufzahlung (Az) für eine Ausführung in IP44.

J Az Notl.1xTL8W IP44+Lichtaustr.unten ST

Aufzahlung (Az) für eine Ausführung in IP44 und mit

zusätzlichem Lichtaustritt unten.

20.53 03

Rettungszeichenleuchte mit Leuchtensockel und

transparenter lichtleitender Piktogrammscheibe aus Acryl

für Wandmontage mit einseitig angebrachtem

Piktogramm oder für Deckenanbau (AB) oder

Deckeneinbau (EB) mit doppelseitig angebrachtem

Piktogramm, Schutzklasse I, IP20, für eine zentrale



z.B. Notleuchte 4NL100 CKZ401 von PHILIPS AEG



A NotL.Acryl-Wand zentral Erkennungsw.28m ST

B NotL.Acryl-AB-Decke zentral Erkennungsw.28m ST

C NotL.Acryl-EB-Decke zentral Erkennungsw.28m ST

20.5Z Optionen für Notleuchten (PHILIPS)

20.5Z 01

Aufzahlung (Az) auf Notleuchten und

Einzelrettungszeichenleuchten (4NL100, ARD015,

AKD051, CKD100) für eine besondere

Ausstattung/Ausführung.

A Az Notleuchten f. Prüftaster ST

Mit Prüftaster.

B Az Notleuchten f. Fernschalteranschluss ST

Mit Fernschalteranschluss.

C Az Notleuchten f. Schutzart IP44 ST

Mit Schutzart IP44.

D Az Notleuchten f. Prüftaster+Schutzart IP44 ST

Mit Prüftaster und Schutzart IP44.

E Az Notleuchten f. Fernschalteranschl.+ IP44 ST

Mit Fernschalteranschluss und Schutzart IP44.

F Az Notleuchten f. Prüft+Fernschalter+IP44 ST

Mit Prüftaster, Fernschalteranschluss und Schutzart IP44.

Standardisierte Leistungsbeschreibung LB ... - FEEI

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Standardisierte Leistungsbeschreibung LB ... - FEEI

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
