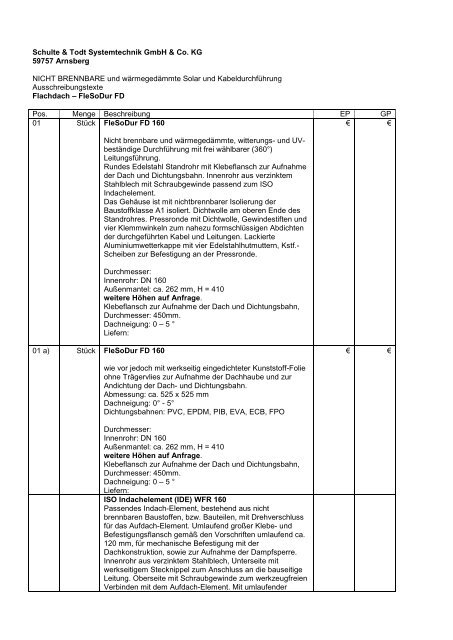

NICHT BRENNBARE und wärmegedämmte Solar und Kabeldurchführung
Ausschreibungstexte
Flachdach – FleSoDur FD
Pos. Menge Beschreibung EP GP
01 Stück FleSoDur FD 160
€ €
Nicht brennbare und wärmegedämmte, witterungs- und UVbeständige
Durchführung mit frei wählbarer (360°)
Leitungsführung.
Rundes Edelstahl Standrohr mit Klebeflansch zur Aufnahme
der Dach und Dichtungsbahn. Innenrohr aus verzinktem
Stahlblech mit Schraubgewinde passend zum ISO
Indachelement.
Das Gehäuse ist mit nichtbrennbarer Isolierung der
Baustoffklasse A1 isoliert. Dichtwolle am oberen Ende des
Standrohres. Pressronde mit Dichtwolle, Gewindestiften und
vier Klemmwinkeln zum nahezu formschlüssigen Abdichten
der durchgeführten Kabel und Leitungen. Lackierte
Aluminiumwetterkappe mit vier Edelstahlhutmuttern, Kstf.-
Scheiben zur Befestigung an der Pressronde.
Durchmesser:
Innenrohr: DN 160
Außenmantel: ca. 262 mm, H = 410
weitere Höhen auf Anfrage.
Klebeflansch zur Aufnahme der Dach und Dichtungsbahn,
Durchmesser: 450mm.
Dachneigung: 0 – 5 °
Liefern:
01 a) Stück FleSoDur FD 160
€ €
wie vor jedoch mit werkseitig eingedichteter Kunststoff-Folie
ohne Trägervlies zur Aufnahme der Dachhaube und zur
Andichtung der Dach- und Dichtungsbahn.
Abmessung: ca. 525 x 525 mm
Dachneigung: 0° - 5°
Dichtungsbahnen: PVC, EPDM, PIB, EVA, ECB, FPO
Durchmesser:
Innenrohr: DN 160
Außenmantel: ca. 262 mm, H = 410
weitere Höhen auf Anfrage.
Klebeflansch zur Aufnahme der Dach und Dichtungsbahn,
Durchmesser: 450mm.
Dachneigung: 0 – 5 °
Liefern:
ISO Indachelement (IDE) WFR 160
Passendes Indach-Element, bestehend aus nicht
brennbaren Baustoffen, bzw. Bauteilen, mit Drehverschluss
für das Aufdach-Element. Umlaufend großer Klebe- und
Befestigungsflansch gemäß den Vorschriften umlaufend ca.
120 mm, für mechanische Befestigung mit der
Dachkonstruktion, sowie zur Aufnahme der Dampfsperre.
Innenrohr aus verzinktem Stahlblech, Unterseite mit
werkseitigem Stecknippel zum Anschluss an die bauseitige
Leitung. Oberseite mit Schraubgewinde zum werkzeugfreien
Verbinden mit dem Aufdach-Element. Mit umlaufender

Isolierung nicht brennbar. Schmelzpunkt > 1000 °C,
Baustoffklasse A 1. Außen umlaufend mit Alu-Folie
geschützt und verklebt. Isolierung dampf- und diffusionsdicht
mit dem Innenrohr verbunden. Für Dachdämmstärken: 200
mm / 300 mm / 400 mm – bei Bestellung bitte angeben.
Jedes Maß ist bis 100 mm vor Ort mittels Säge oder Messer
den tatsächlichen örtlichen Dämmstärken anzupassen.
Wärmeleitzahl: mind. 0,040 W (mk)
DN 160
Dachneigung: 0° - 5°
Liefern
Fabrikat:
Schulte & Todt
Systemtechnik GmbH & Co. KG
Wiebelsheidestr. 16
59757 Arnsberg
Stand 01/2011 (Technische Änderungen vorbehalten)
Zu beachten sind: Schulte & Todt Montageanleitungen, EN- und DIN
Normen, Hersteller-Verarbeitungsvorschriften, Regelwerk des Deutschen
Dachdeckerhandwerks
