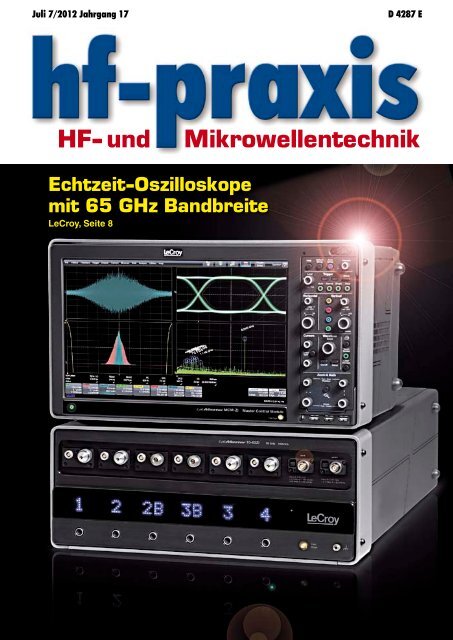

7-2012

Juli 7/2012 Jahrgang 17

D 4287 E

HF- und

Mikrowellentechnik

Echtzeit-Oszilloskope

mit 65 GHz Bandbreite

LeCroy, Seite 8

Erfassen Sie 50 MHz bis 20 Gigahertz mit nur zwei Verstärkern!

Der PHA-1+ ist ein in modernster Technik konzipierter

E-pHEMT-Verstärker, der sich geradezu als „Arbeitspferd“ für

Ihre drahtlosen Anwendungen anbietet. Ein extrem großer

Dynamikbereich, niedriges Rauschen und ein ausgezeichnetes

IP3-Verhalten (42 dBm typisch bei 2 GHz) machen ihn

ideal geeignet für alle LTE- und TD-SCDMA-Systeme (siehe

auch unsere Website für ACLR- und EVM-Daten). Hohe

Rückflussdämpfungen am Ein- und Ausgang – über nahezu

7 Oktaven – erweitern seinen Nutzen auf CATV, WLANs,

Basisstations-Infrastruktur und mehr, ohne dass eine Anpassung

an 50 Ohm erforderlich wäre.

Der neue AVA-183A+ weist einen sehr flachen Frequenzgang

von ±1,0 dB über seinen gesamten Frequenzbereich auf.

Seine hohe Entkopplung (37 dB typisch) empfiehlt ihn besonders

als Pufferverstärker in einer Vielzahl von Applikationen,

von der Satellitentechnik bis P2P, EWF und Radar, ohne dass

eine externe Anpassung für 50 Ohm-Systeme erforderlich

wäre. Sehen Sie sich auf minicircuits.com die elektrischen,

mechanischen und Umweltspezifikationen sowie Charakterisierungsdaten

einschließlich S-Parameter und Leistungskurven

an! Alle diese Modelle sind auf Lager für

sofortigen Versand.

Mini-Circuits… wir definieren WERT neu!

DISTRIBUTORS

Editorial

Das Ende der Quarzoszillatoren

„Halbleiter-Oszillatoren läuten das

Ende der Quarz-Oszillatoren ein“;

so lautete vor kurzem die Überschrift

eines Artikels in der Zeitschrift

Elektronik Praxis.

Quarzoszillatoren und deren „Herz“,

die (Schwing-)Quarze sind seit nunmehr

90 Jahren eine der wichtigsten

Bauelemente und Komponenten der

gesamten Elektronik, der Nachrichten-

und Kommunikationstechnik,

der Messtechnik und der Informationstechnologie.

Ohne Quarze wären

weder unsere draht- oder glasfasergebundenen

Breitbandnetze SDH

oder SONET noch unsere mobilen

Netze wie GSM, UMTS oder das

neue LTE-Netz denkbar. Messgeräte

wie Frequenzzähler, Spektrum-

und Netzwerkanalysatoren,

Signal Analyzer und Kommunikationstester

gäbe es ohne Quarze

und Quarzoszillatoren nicht. Die

Qualität der von Kernspintomographen

erzeugten Bilder oder auch

von Radarbildern (RAR oder SAR)

hängen unmittelbar von der Qualität

der Quarzreferenz ab. Je nach

Anwendung sind entweder die im

Frequenzbereich (Frequenzstabilität,

Phasenrauschen) oder im Zeitbereich

(Kurzzeitstabilität, Allan

Deviation, Phasenjitter) betrachteten

Oszillatoreigenschaften wichtiger.

In Artikeln mit ähnlichen Überschriften

wie der o.g. wird in letzter

Zeit vermehrt das Ende der Quarzoszillatoren

vorhergesagt. Natürlich

gibt es ein berechtigtes Interesse

der Hersteller von MEMS- und

Silizium-Oszillatoren mit Einführung

ihrer neuen Technologie die

alte – nämlich die Quarzoszillatoren

- für überholt und dem Ende

nahe darzustellen.

Dies trifft für eine Vielzahl von

Anwendungen wahrscheinlich

sogar zu. Im Consumer-Bereich,

Autor:

Harald Rudolph

Leiter des Produktmanagements

KVG Quartz Crystal Technologie

GmbH

wo es einfach nur darum geht,

einen kleinen Controller oder eine

Logikschaltung zu takten und keine

besonderen Anforderungen an die

Frequenzstabilität bestehen, werden

Quarzoszillatoren tatsächlich

überflüssig werden und durch die

kleineren MEMS- und Silizium-

Oszillatoren ersetzt werden. Der

große Durchbruch dieser neuen

Technologien wird dann erfolgen,

wenn es gelingt, den Oszillator mit

der zu taktenden Schaltung auf dem

gleichen Chip zu integrieren.

Nichtsdestotrotz wird es noch

für eine lange Zeit eine Domäne

geben, die den Quarzoszillatoren

vorbehalten ist. Die entscheidenden

Eigenschaften von professionellen

Quarzoszillatoren sind, neben der

Frequenzgenauigkeit und –stabilität

über der Temperatur, auch

Phasenrauschen und Phasenjitter,

Kurz- und Langzeitstabilität, wo

sich deren ‚Performance‘ um mehrere

Dekaden von den Oszillatoren

der „neuen Technologien“ abhebt.

Ich bin der festen Überzeugung,

dass Quarzoszillatoren und MEMSund

Silizium-Oszillatoren für eine

lange Zeit koexistieren werden. Jede

Technologie hat unbestreitbar ihre

Vor- und auch Nachteile; ich würde

mir allerdings in der Diskussion

darüber etwas mehr Ehrlichkeit

und Objektivität wünschen. Quarzoszillatoren

sind noch lange nicht

am Ende!

KVG Quartz Crystal Technology

GmbH ist ein privat geführtes

deutsches Unternehmen und einer

der Technologieführer im Bereich

hochpräziser Quarzprodukte in

Europa und weltweit. KVG entwickelt

und fertigt seit 65 Jahren

Quarze, Filter und Quarzoszillatoren

„Made in Germany“.

Noise Generation Equipment

and Components for

RF & Microwave applications

Improve stability and traceability

for noise figure









Calibrated Noise Sources from Audio

to Millimeter Wavelengths

Coaxial or Waveguide Modules

Instrument Calibration

Noise Figure Test Systems

NC346 Broadband

Designed for Broadband coaxial

noise figure measurement

applications

NC3000 Coaxial

Calibrated coaxial noise sources

for receiver testing, noise

figure measurements

60 GHz Noise Figure Test Set

4 separate systems to perform Y-factor

noise figure measurements

Technische Beratung und Distribution

HF- und Opto-Bauelemente für die Nachrichtentechnik

Beschaffung von obsoleten ICs

Hotline +49 861 16677- 99

www.municom.de

info@municom.de

hf-praxis 7/2012 3

Inhalt

Zum Titelbild:

Juli 7/2012 Jahrgang 17

D 4287 E

State of the Art MW-Amplifiers

from 5 kHz to 60 GHz

• Cryogenic Amplifiers

• High Dynamic Range Amplifiers

• High Power Amplifiers

• Low Noise Amplifiers

• Multi Octave Amplifiers

• SATCOM Amplifiers

• Wideband Amplifiers

• Waveguide Amplifiers

• EMC Amplifiers

HF- und



LeCroy, Seite 8




LeCroy kündigte die Erweiterung

seiner LabMaster 10Zi

Oszilloskop Serie mit einem

Modell mit 65 GHz analoger

Echtzeit-Bandbreite an und

veröffentlicht Pläne für ein

100-GHz-Echtzeit Oszilloskop

auf Basis der gleichen Modellreihe.

8

Schwerpunkt Stromversorgung

Eingangsspannungsbereicherweiterung von

PowerPath-Bausteinen für Automobil- und

industrielle Applikationen

Der Eingangspannungsbereich

der PowerPath-

Schaltungen von Linear

Technology kann mit nur

wenigen Komponenten

erweitert werden und

die Anforderungen von

nahezu allen Anwendungen

erfüllen. 10

Vollständige Batterieladelösung

für portable Hochstromelektronik

Die beiden Bausteine

LTC4155/4156 von Linear

sind Batterie lade bausteine

mit ge multiplextem Zweifacheingang

und Power-

Path-Steuerung, die I²C-

Programmierung und

USB-On-the-Go für

Systeme enthalten 12

TACTRON ELEKTRONIK GmbH & Co. KG

Bunsenstr. 5/II

D-82152 Martinsried

info@tactron.de Fon: +49 89 895 569 0

www.tactron.de Fax: +49 89 895 569 29

Superkondensator-basiertes Stromausfall-

Überbrückungssystem schützt Daten in

Handheld-Geräten

Superkondensatoren

spei chern bei Stromausfall

für kurze Zeitausreichend

Energie,

um wichtige Daten

sichern zu

können 14

4 hf-praxis 7/2012

Inhalt

EMV:

HF-Schirmbox

(ESA-Box)

Fachbeiträge

Ein Direct-to-Digital-ZF-Verstärker mit

variabler Verstärkung und geringer

Leistungsaufnahme

In diesem Beitrag wird die Kombination eines steuerbaren

Verstärkers (VGA, Variable Gain Amplifier) mit einem Analog/Digital-Wandler

beschrieben. 20

Distribution +

Production

Semi-Rigid

Kabel

Ein zentraler Bestandteil des

ESA1 von Langer EMV ist die

mobile Schirmbox. 18

TOI auf Knopfdruck: Schnelle und präzise

Messungen mit modernen

Signalanalysatoren

Standard

AD: 1,19 mm ... 6,35 mm

Messtechnik:

Remote Spectrum

Analyzer erfasst

I/Q-Daten im

Zeitbereich

Moderne Messgeräte wie die Signalanalysatoren der Serie

X von Agilent Technologies sind in der Lage, die optimalen

Einstellungen automatisch vorzunehmen, und liefern

schnelle und präzise Messungen mit minimaler Streuung

der Ergebnisse. 28

Stabile Leistungsregelung

für HF-Applikationen

Flexible

AD: 1,19 mm ... 3,58 mm

In der Empfangstechnik ist die AGC zum Ausgleich von Feldstärkeschwankungen

sehr gut bekannt; in der Sendetechnik

verwendet man die ALC in erster Linie zum Schutz von Endstufen.

Die Bausteine ADL5330 und AD8318 ermöglichen

den einfachen Aufbau solcher Schaltungen. 38

Wireless:

Digital Voice Interface

Bauelemente:

Großsignalfester Breitband-HF-Mischer

High & Low Impedance

AD: 0,96 mm ... 3,58 mm

Low Loss

AD: 1,19 mm ... 3,58 mm

Kabel + Konfektion

Narda Safety Test Solutions hat

seine Remote Spectrum Analyzer

der NRA-Reihe mit einer

Scope-Option ausgestattet. 27

LWL:

Optisches High-Speed-

Testgerät fürs Ethernet

Mit dem DVI-100 hat die

Funk-Electronic Piciorgros

GmbH eine intelligente Lösung

geschaffen, die auf einfache

Weise verschiedene TETRA-

Infrastrukturen, unabhängig

von Hersteller, Frequenz oder

Ort, miteinander verbindet. 18

Linear Technology präsentierte

den LTC5567 - eine ideale

Lösung für 4G-Funknetz-Basisstationen

und zahlreiche andere

Anwendungen, die einen Empfänger

mit weitem Dynamikbereich

erfordern. 40

Subminiatur

AD: 0,33 mm ... 1,19 mm

Kryogene

AD: 0,51 mm ... 3,58 mm

Rubriken:

Tektronix hat ein High-Speed

Optical Testing Toolset für

Ethernet-Standards vorgestellt.

32

hf-praxis 7/2012

Aktuelles . . . . . . . . . . . . . . . . 3

Inhalt . . . . . . . . . . . . . . . . . . . . 4

Aus Forschung + Technik . . . . 6

Schwerpunkt

Stromversorgung . . . . . . . . . 10

Produkt-Highlights . . . . . . . . 16

EMV . . . . . . . . . . . . . . . . . . . 18

Applikationen . . . . . . . . . .20,38

Produkt-Portrait . . . . . . . . . . . 22

Messtechnik . . . . . . . . . . . . . 27

LWL-Technik . . . . . . . . . . . . 32

Wireless . . . . . . . . . . . . . . . . . 34

Bauelemente . . . . . . . . . . . . . 40

Impressum . . . . . . . . . . . . . . . 46

elspec GmbH

Brunnenfeldweg 5a

D-82538 Geretsried

Tel. 08171 / 4357-0

info@elspec.de

www.elspec.de

www.elspec-store.de

Aus Forschung & Technik

Graphene-Mischer macht zukünftige

Elektronik schneller

Forscher an der Chalmers Universiy

of Technology haben zum

ersten Mal einen neuen Sub-

harmonischen-Graphene-FET-

Mischer im Mikrowellenbereich

demonstriert. Der Mischer

sorgt für neue Möglichkeiten

für die zukünftige Elektronik,

da er kompakte Schaltungstechnik,

das Potenzial für hohe

Frequenzen und die Integration

mit Siliziumtechnologie bietet.

Ein Mischer ist ein Schlüsselbaustein

in allen elektronischen

Anlagen; er setzt zwei elektronische

Eingangssignale in ein

oder zwei zusammengesetzte

Ausgangssignale um. Zukünftige

Anwendungen bei THz-

Frequenzen wie Radaranlagen

für Schutz und Sicherheit,

Radioastronomie, Prozess- und

Umweltüberwachung werden

große Arrays von Mischern für

hochauflösende Bilddarstellung

und Hochgeschwindigkeitsdatenerfassung

erfordern. Solche

Mischer-Arrays oder Multipixel-Empfänger

benötigen eine

neue Art von Bauteilen, die

nicht nur empfindlich sondern

auch leistungseffizient und kompakt

sind.

Die Möglichkeit, in Graphen

zwischen Loch- oder Elektron-Trägertransport

mit Hilfe

des Feldeffekts umzuschalten,

eröffnet eine eindeutige Nische

für Graphene-Anwendungen

bei HF-ICs. Dank dieser symmetrischen

elektrischen Eigenschaft

gelang es den Forschern in

Chalmers einen G-FET-Subharmonischen,

ohm´schen Mischer

unter Verwendung eines einzigen

Graphen ist die Bezeichnung

für eine Modifikation des

Kohlenstoffs mit zweidimensionaler

Struktur, in der jedes

Kohlenstoffatom von drei

weiteren umgeben ist, so dass

sich ein bienenwabenförmiges

Muster ausbildet. Andre Geim

Was ist Graphen?

Transistors zu bauen. Daher werden

keine Zusatzschaltungen

zur Ansteuerung benötigt, im

Gegensatz zu herkömmlichen

Mischern, so dass sich der Mixer

kompakter aufbauen lässt. Als

Folge davon belegt der neue

Mischertyp auch weniger Platz

auf dem Wafer und ermöglicht

so die Herstellung modernster

Sensor-Arrays, z.B. für das Imaging

bei Millimeterwellen bzw.

sogar Sub-Millimeterwellen,

wenn die G-FET-Technologie

fortschreitet.

Zusätzlich zu der Möglichkeit,

kompakte Schaltungen zu realisieren,

hat der G-FET auch

das Potenzial hohe Frequenzen

zu erreichen, dank der hohen

Ladungsträgergeschwindigkeit

in Graphen. Ein weiterer Vorteil

ist die Tatsache, dass ein

Subharmonischen-Mischer nur

die halbe Frequenz des lokalen

Oszillators (LO) im Gegensatz

zu einem Grundwellenmischer

und Konstantin Novoselov

gaben 2004 die Darstellung

freier, einschichtiger Graphenkristalle

bekannt. Sie wurden

2010 für ihre Untersuchungen

mit dem Nobelpreis für Physik

ausgezeichnet.

(Quelle: Wikipedia)

Schematische Abbildung eines Subharmonischen-Graphen-

FET-Mischers. Die LO- und HF-Signale werden in die Gateund

Drain-Anschlüsse eingespeist, das ZF-Signal wird am

Drain-Terminal abgenommen.

(Bild: Chalmers University of Technology)

benötigt. Diese Eigenschaft ist

besonders bei sehr hohen Frequenzen

(THz) attraktiv, wo es

noch einen Mangel an Signalquellen

gibt, die genügend LO-

Leistung bereitstellen. Darüber

hinaus kann der G-FET mit

Siliziumtechnologie integriert

werden. Z.B. ist er CMOS-kompatibel

und kann u.a. auch in

CMOS-Elektronik für die Weiterverarbeitung

auf einem einzelnen

Chip verwendet werden.

■ Chalmers

www.chalmers.se


C O M P L I A N T

HAND

FLEX

CABLES

TM

Hand Flex Cables conform to

any shape required.

$8 69 DC to 18 GHz

IN STOCK

from ea. (qty. 1-9)

Flexibel Get wie the gewohnt, performance leistungsfähig of semi-rigid wie cable, Semi-Rigid and the versatility und Two Biegen popular von diameters Semi-Rigid-Kabeln, to fit your wenn needs. sie sehr leicht eine Hand-

Wenn of man a flexible die Leistungsfähigkeit assembly. Mini-Circuits von Semi-Rigid-Kabeln Hand Flex cables offer und die the Flex-Verbindung Hand cables installieren are available können. in 0.086" or 0.141" diameters,

Vielseitigkeit mechanical von and flexiblem electrical Kabel stability benötigt, of semi-rigid dann sind cables, Mini-Circuits but they’re Zwei with a gebräuchliche turn radius of Durchmesser 6 or 8 mm, respectively. erfüllen alle Straight Anforderungen SMA

Hand-Flex-Kabel easily shaped die by ideale hand Lösung. to quickly Nur form sie any bieten configuration die mechanische needed Hand-Flex-Kabel connectors are standard, sind verfügbar and now mit 0,086” we’ve oder added 0,141” right-angle Durchmesser

wie elektrische for your assembly, Stabilität system, von Semi-Rigid-Kabeln! or test rack. Wherever Sie they’re sind einfach used, the zu mit connectors einem Biegeradius to our Hand von Flex 6 oder lineup, 8 mm. for Gerade applications SMA-Anschlüsse with

handhaben savings bei in höchster time and Performance.

materials really add up!

sind tightly-packed Standard, components.

jetzt haben wir auch rechtwinklige Steckverbinder

Hervorragende Excellent Rückflussdämpfung, return loss, low insertion niedrige loss, Einfügungsverluste

DC-18 GHz. Across hinzugefügt. Standard lengths in stock, custom models available .

von DC-18 their entire GHz bandwidth, Hand Flex cables deliver excellent Standardmodelle lengths from ab 3 Lager, to 24" Kundenanfertigungen are in stock for same-day möglich shipping.

Mini-Circuits return Hand-Flex-Kabel loss ( >27 dB for bieten up to über 24" ihre runs gesamte ) and low Bandbreite insertion Standardlängen You can even get von a Designer’s 3 bis 50“ gibt Kit, es so ab you Lager always zum have Versand a few am on gleichen

eine excellente loss ( 0.2 Rückflussdämpfung dB typ at 9 GHz (>26 for a dB 3-inch typ. für cable Längen ). So bis why 50”

hand. Tag. Custom Sie lengths, können or auch two-right-angle ein Designers´s models, Kit are bekommen, also available so dass

und eine waste niedrige time Einfügungsdämpfung measuring and bending (0,2 dB typ. semi-rigid bei 9 GHz cables, für ein Sie by preorder. immer ein Check paar Handflex-Kabel out our website for zur details, Hand haben. and simplify Weitere your Details

3-Inch-Kabel). when you Warum can vergeuden easily install Sie a daher Hand Ihre Flex Zeit interconnect?

mit dem Messen finden high-frequency Sie auf unserer connections Website. with Hand Flex! RoHS compliant

Mini-Circuits...we're Mini-Circuits… redefining wir definieren what VALUE WERT is neu! all about!

®

o

S

U.S. patent 7739260

ISO 9001 ISO 14001 AS 9100 CERTIFIED

®

P.O. Box 350166, Brooklyn, New York 11235-0003 (718) 934-4500 Fax (718) 332-4661

The Design Engineers Search Engine finds the model you need, Instantly • For detailed performance specs & shopping online see

IF/RF MICROWAVE COMPONENTS

482 Rev. B

DISTRIBUTORS

flexCablesAD482RevFA.indd 1

5/13/11 10:30 AM

Titelstory



LeCroy kündigte die Erweiterung

seiner LabMaster 10Zi

Oszilloskop Serie mit einem

Modell mit 65 GHz analoger

Echtzeit-Bandbreite an und

veröffentlicht Pläne für ein

100-GHz-Echtzeit Oszilloskop

auf Basis der gleichen Modellreihe.

Die Erweiterung der

Bandbreite wurde durch herausragende

Ergebnisse der 8HP-

SiGe-Chips erreicht, deren Leistungsfähigkeit

die Erwartungen

deutlich übertreffen. Diese Oszilloskope

setzen die von LeCroy

patenierte und seit vielen Jahren

erprobte DBI-Technologie

ein. Darüberhinaus ermöglicht

die patentierte LeCroy-ChannelSync-Architektur

in den

Oszilloskopen LabMaster 10 Zi

es, bis zu 80 (!) Kanäle mit 36

GHz analoger Bandbreite und

80 GS/s Abtastrate hochpräzise

zu synchronisieren und bis zu

40 Kanäle mit 65 GHz und 160

GS/s. LeCroy bietet zusätzlich

eine Upgrade-Möglichkeit auf

100 GHz an, wenn diese Geräte

auf den Markt kommen.

Modulare Oszilloskoptechnik

ausgebaut

Die modulare LabMaster-Oszilloskop-Architektur

trennt die

Signalerfassung von Display-,

Steuerungs- und Verarbeitungsfunktionen.

Die LabMaster-Master-Steuerungseinheit

(MCM-Zi) besteht aus Display,

Steuerung, ChannelSync-Architektur

und leistungsstarker CPU

der Server-Klasse. Die LabMaster-Erfassungsmodule

auf Basis

von 8HP SiGe erlauben 36 GHz

Silizium-Bandbreite und bis zu

65 GHz auf zwei 2 Kanälen.

Ein LabMaster-Steuermodul und

ein LabMaster-Erfassungsmodul

arbeiten wie ein normales

Vierkanal-36-GHz- bzw. wie ein

Zweikanal-65-GHz-Oszilloskop.

Ein neues Erweiterungsmodul

der LabMaster-10-Zi-Serie vervierfacht

die Anzahl an Erfassungsmodulen

im Vergleich zu

den Vorgängermodellen. Durch

eine Erweiterung der Channel-

Sync-Technologie können jetzt

bis zu 20 LabMaster-Erfassungsmodule

perfekt synchronisiert

werden, d.h. bis zu 80 Kanäle

mit 36 GHz oder 40 Kanäle mit

65 GHz.

Keinerlei

Programmierung

Die Vorteile der LabMaster-

ChannelSync-Architektur sind

vielfältig. Eine einzelne Sample-Clock-

und Trigger-Einheit

wird von allen Erfassungsmodulen

genutzt, um die maximale

Erfassungspräzision zu

erreichen. Der modulare Aufbau

basiert auf dem Plug&Play-

Prinzip und erfordert keinerlei

Programmierung, externe Clocks,

Clock-Synchronisation

oder komplexe Verbindungen

zwischen den Oszilloskopen.

Es gibt ein großes Display und

eine zentrale Verarbeitungseinheit

der Server-Klasse (12 Core)

im MCM-Zi-Master-Steuerungsgerät.

Alle erfassten Kanäle und

verarbeiteten Signale werden auf

einem Display angezeigt und

machen die Information einfach

und übersichtlich nutzbar. Der

komplette Aufbau und die Inbetriebnahme

eines solchen modularen

Oszilloskops mit Deskew-

Kalibierung der Kanäle benötigt

nur wenige Minuten.

Serieller 28 GB/s

Hardware-Trigger

LeCroy kündigte mit den neuen

Oszilloskopen auch einen seriellen

Patterntrigger mit 28 Gb/s

an, mit Unterstützung von bis

zu 80 Bit langen NRZ-Pattern,

8b/10b- und 64b/66b-Symbolen

sowie PCI-Express-Generation-

3.0-Protokollen. Dies stellt eine

Ergänzung zum kürzlich vorgestellten

seriellen 14,1-Gb/s-

Trigger dar mit identischer NRZ,

Symbol und Protokoll Unterstützung.

Beides sind echte Hardware-Trigger

und ermöglichen

die Triggerung von benutzerspezifischen

seriellen Datenströmen

in Echtzeit. Dieser Trigger

macht die Oszilloskope nochmals

deutlich leistungsfähiger

für die Fehlerbehebung an sehr

schnellen seriellen Daten, indem

er spezifische Bitmuster oder

Symbole isolieren kann.

Mehrspurige serielle

Datenanalyse

und Analyse des

Rauschens/Crosstalk

Auf der DesignCon 2012 in

Santa Clara, Kalifornien, zeigte

LeCroy erstmals die Darstellung

von Augendiagrammen,

Histogrammen, Badewannenkurven,

Jittermessungen etc.

auf vier Signalen gleichzeitig

mit umfangreichen Referenz/

Vergleichsmöglichkeiten. Darüber

hinaus wurde ein Crosstalk-

Analyse-Paket vorgeführt, das ab

Juli 2012 verfügbar ist.

Die neuen Funktionen sind ideal

für Kunden, die vier Lanes mit

elektrischen seriellen Daten

testen, wie bei 40 GbE (4x10

Gb/s) oder 100 GbE (4x25 oder

28Gb/s), und die Möglichkeiten

benötigen, visuell mehrere

Signale gleichzeitig zu untersuchen

für Crosstalk-Verletzungen,

Messungen des Amplitudenrauschens

an besonderen Abtastpunkten

im Unit Intervall mit

anschliessender Analyse der

Ursachen des Crosstalks.

Optische Datenübertragung

über Coherent

MIMO

Während die DP-QPSK und

16-QAM Modulationen in den

letzten Jahren die meisten Forschungsgelder

für die optische

Datenübertragung gesammelt

haben, haben parallel optische

Systeme, wie die Frequency-

Parallel Coherent Optical Super-

Channels oder Spatially-Parallel

Coherent Optical MIMO viel

Beachtung erlangt durch ihre

Fähigkeit, Lichtwellenleiter zu

skalieren und höhere Übertragungsraten

mit Komponenten

von geringerer Geschwindigkeit

zu erzielen.

In kürzlich durchgeführten

MIMO-Experimenten in den

Bell Laboren wurde ein modulares

LabMaster 9 Zi-A Oszilloskop

mit zwölf Kanälen eingesetzt,

um eine Multiplexed-

Mode-Datenübertragung mit

6x20-GBaud-QPSK-Transmission

(240-Gb/s pro Lichtwellenkanal)

über eine Entfernung

von 4.200 km durchzuführen.

Weitere Forscher an den Bell

Laboren nutzten LabMaster

Oszilloskope für Forschungen

an rekordverdächtigen QPSKund

16-QAM-Forschungen und

Datenraten bis nahe 1 Tb/s.

■ LeCroy Corporation

www.lecroy.com


TINY

Wideband

Transformers

NC

0.08" x 0.05"

TC

0.15"x 0.15"

0.15-6200 MHz RoHS

as low as99 each (qty. 1000)

compliant.

Robuste, Rugged, wiederholbare repeatable performance.

Leistung

fehlende (3) better Bauelemente, placement 3, bessere accuracy Platzierungs-Genauigkeit and consistency, und

Bei At Mini-Circuits, we’re sind wir passionate besonders about im Bereich transformers. Transformatoren We even 4. and gut sichtbare (4) high-visibility Markierungen markings für schnelle for visuelle quicker Identifikation visual

sehr make engagiert. own transmission Wir fertigen line sogar wire unseren under eigenen tight manufacturing

Draht für die und identification Inspektion. and inspection.

Übertragungsleitungen

control, and utilize all-welded

unter strenger

connections

Fertigungskontrolle

to maximize

und

verwenden nur geschweißte Verbindungen, um die Leistung,

Mehr Modelle zur Erfüllung von mehr Anforderungen

performance, reliability, and repeatability. And for signals up More models, to meet more needs

Zuverlässigkeit und Wiederholbarkeit zu maximieren. Und für

Mini-Circuit hat über 200 verschiedene SMT-Modelle auf Lager. Egal

Signale

to 6 GHz,

bis zu

our

6 GHz

rugged

haben

LTCC

unsere

ceramic

robusten

models

LTCC-Keramik-Modelle

feature wraparound

terminations for your für einfache visual solder visuelle inspection, Lötinspektion, and mit stock. oder So ohne for Mittenanzapfung RF or microwave bzw. baluns DC-Entkopplung and transformers, suchen –

ob Mini-Circuits Sie einen HF- has oder over Mikrowellen-Balun, 200 different oder SMT einen models Übertrager, in

Wrap-around-Anschlüsse

wobei they are die even Gehäuse offered gerade in packages einmal die as Größe small 0805 as 0805! aufweisen.

Sie with werden or without ihn bei minicircuits.com center taps or sicher DC finden. isolation, Geben you Sie can Ihre

Anforderungen probably find ein what und you Yoni need 2, unsere at minicircuits.com. patentierte Suchmaschine, Enter

Die Continued Innovationen innovation: reißen nicht Top Hat. ab: Top Hat

kann your in requirements, wenigen Sekunden and ein Yoni2, passendes our Modell patented finden. search Haben

Exklusiv

A Mini-Circuits

bei Mini-Circuits

exclusive,

ist

this

dieses

new

neue

feature

Feature

is now

nun

available

bei jedem

on

Sie

engine,

nicht

can

gefunden,

identify

was

a match

Sie brauchen?

in seconds.

Kein

And

Problem!

new custom

Unsere

Transformator mit offenem Kern möglich, den wir verkaufen. Der Ingenieure können ein Modell für Ihre speziellen Anforderungen

every open-core transformer we sell. Top Hat speeds designs are just a phone call away, with surprisingly

Top Hat beschleunigt den Pick-and-place-Durchsatz beim Kunden in erstaunlich kurzer Zeit entwickeln und herstellen, basierend auf

auf

customer

vier verschiedene

pick-and-place

Weisen:

throughput

1. Schnellere

in

Rüstzeiten,

four distinct

2. weniger

ways:

über

quick

40

turnaround

Jahren Produktionstimes

gained

und Design-Erfahrung.

from over 40 years of

(1) faster set-up times, (2) fewer missed components, manufacturing and design experience!

Besuchen Sie uns auf www.minicircuits.com und informieren Sie sich über die technischen Daten, Leistungswerte sowie über Preise und Verfügbarkeit.

See minicircuits.com for technical specifications, performance data, pricing, and real-time, in-stock availability!

Mini-Circuits...we’re Mini-Circuits… wir redefining definieren what WERT Value is neu! all about!

¢

*

* Stückpreis bei Abnahme von 1000 Stück

ohne EG-Einfuhrabgabe und Mehrwertsteuer

®

U.S. Patents

7739260, 7761442

ISO 9001 ISO 14001 AS 9100

®


The Design Engineers Search Engine finds the model you need, Instantly • For detailed performance specs & shopping online see

IF/RF MICROWAVE COMPONENTS

377 rev Y

377revY.indd 1

DISTRIBUTORS

10/27/11 10:16 AM

Stromversorgung

Application Note 107

Eingangsspannungsbereicherweiterung von PowerPath-

Bausteinen für Automobil- und industrielle Applikationen

Der Eingangspannungsbereich

der PowerPath-Schaltungen von

Linear Technology kann mit nur

wenigen Komponenten einfach

erweitert werden, was es ihnen

ermöglicht, die Anforderungen

von nahezu allen Anwendungen

zu erfüllen. Dieser Applikationsbericht

beschreibt Lösungen für

Schaltungen, die große negative

Spannungen verkraften müssen,

den Eingang eines Reverse-

Adapters zum Beispiel sowie

Schaltungen, die große positive

Eingangsspannungen erhalten,

wie z.B. Spannungsspitzen

(load-dump) in Automobilen.

Erweitern des

Spannungsbereichs

Alle PowerPath-Controller von

Linear Technology können von

Von Greg Manlove,

Linear Technology

Corporation

einem erweiterten Spannungsbereich

profitieren, selbst die, die

bereits einen weiten Betriebsspannungsbereich

und große

maximale absolute Spannungsbereiche

besitzen. Die Bausteine

LTC4412HV und LTC4414 verkraften

z.B. Spannungen zwischen

– 14 V und 40 V, die mit

der hier beschriebenen Technik

noch erweitert werden können.

Genauso kann der Spannungsbereich

des LTC4412 von – 14 V

bis 28 V vergrößert werden. Die

Spannungsbereiche der monolithischen

PowerPath-Lösungen

wie dem LTC4411, die von – 0.3

V bis 6 V reichen, können ebenfalls

erweitert werden, allerdings

nicht so deutlich.

Es gibt zwei unterschiedliche

Methoden den Spannungsbereich

der PowerPath-Bausteine

zu vergrößern. Die erste erfüllt

durch das Hinzufügen einer

Schottky-Diode die Anforderungen

für negative Eingangsspannungen.

Diese Änderung

stellt sicher, dass der externe

P-Kanal-Transistor im Aus-

Zustand gehalten wird, wenn

die Ausgangsspannung unter

Massepotenzial abfällt. Die

zweite Methode erlaubt es dem

IC, sowohl über dem spezifizierten

Spannungsbereich als

auch unter Massepotenzial zu

arbeiten. Die Anzahl benötigter

Komponenten ist dabei mit drei

zusätzlichen immer noch gering.

Schaltung für

große negative

Eingangsspannungen

Bild 1 zeigt ein Beispiel zur

Beschreibung der Schaltung.

Die Masse- und Kontroll-Pins

des PowerPath-ICs sind über

eine Schottky-Diode mit Masse

verbunden. Wenn die Stromversorgung

unter Massepotenzial

abfällt, ist die Diode in Sperrrichtung

vorgespannt und sperrt

den negativen Versorgungspfad

zur Masse. Die maximale negative

Spannung für die Schaltung

ist durch die maximal erlaubte

Spannungsdifferenz zwischen

dem Sense-Pin und dem VIN-

Pin begrenzt. Sowohl im Falle

des LTC4412HV als auch des

LTC4414 ist dieser Unterschied

40 V, so dass die negative Spannungsbegrenzung

– 40 V ist.

Genauso ist der LTC4411 auf

– 6 V begrenzt. Bei diesen beiden

Werten geht man davon

aus, dass der Sense-Pin (Lastseite)

0 V Spannung aufweist.

Da sowohl der LTC4412HV als

auch der LTC4414 ohne Diode

bereits – 14 V verkraften, muss

die Sperr-Durchbruchspannung

der Schottky-Diode 26 V überschreiten,

um die – 40 V am

Eingang zu erreichen (40 V –

14 V = 26 V).

Im normalen Betrieb, wenn die

Eingangsversorgungsspannung

positiv ist, ist die Spannung

am Masse-Pin gleich der Vorwärtsspannung

der Schottky-

Diode oder ungefähr 0,2 V. Im

Gegenzug erhöht, diese zusätzliche

Spannung am Masse-Pin

die minimale Betriebsspannung

der Schaltung um etwa 0,2 V.

Der Schwellwert des Steuersignaleingangs

erhöht sich um

denselben Wert.

Wenn die Eingangsversorgungsspannung

noch weiter

in den negativen Bereich geht,

als im Normalbetrieb des Bausteins

(-14 V beim LTC4412

und LTC4414), beginnt auch

der Masse-Pin in den negativen

Bereich überzugehen. Das IC

hält den P-Kanal-FET auf Aus,

wenn die Versorgungsspannung

negativer als die Masse wird,

bis die maximale Spannung

VSENSE minus VIN erreicht

wird (-40 V beim LTC4412

und LTC4414 sowie – 6 V beim

LTC4411).

Die Spannungen an den Kontroll-

und Zustands-Pins werden

bei diesen großen negativen

Stromversorgungsspannungen

ebenfalls negativ. Dazu

betrachtet man in Bild 2 eine

Schaltung, die die Steuerung

des PowerPath-ICs während

des Normalbetriebs erlaubt. Ein

Serienwiderstand mit 100 kOhm



Bild 1: Schaltung, die mit großen

negativen Eingangsspannungen arbeiten

kann

Bild 2: PowerPath-Schaltung,

die mit großen negativen

Versorgungsspannungen arbeitet und

dazu Steuer- und Zustands-Pins benutzt

Bild 3: PowerPath-Schaltung, die mit

großen positiven Eingangsspannungen

arbeitet

muss zwischen den Mikroprozessorausgang

und den Steuerungseingang

eingefügt werden.

Dieser Reihenwiderstand

erlaubt es dem Steuerungs-Pin

unter Massepotenzial abzufallen,

ohne einen hohen Strom

am Mikroprozessor oder anderen

Bausteinen, die dieses Bauteil

steuern, zu verursachen.

Der Zustands-Pin fällt bei einer

negativen Versorgungsspannung

ebenfalls unter Massepotenzial,

was den 100-kOhm-Reihenwiderstand

zwischen Zustands-Pin

und dem Mikroprozessoreingang

notwendig macht. Noch einmal,

der Widerstand wird eingefügt,

um den Mikroprozessor

vor dem negativen Eingangssignal

zu schützen. Realistisch

ist VCC nicht gültig, wenn die

Eingangsversorgungsspannung

negativ ist, so dass dieses Bauteil

bei allen gültigen Versorgungsbedingungen

arbeitet. Der

100-kOhm-Reihenwiderstand

hat nur eine minimale Auswirkung

auf den Schwellwert des

Steuerungs- oder den Ausgang

der Zustands-Pins. Beide Signale

haben eine nominale Massereferenz

bei der VF der Schottky-

Diode oder ungefähr 0.2 V. Dies

ist die größte Abweichung vom

Nominalwert und sollte in den

meisten Systemen kein Problem

darstellen.

Schaltung für große

positive

Eingangsspannungen

Bild 3 zeigt eine Darstellung

der Schaltung. Die Masse- und

Steuer-Pins des ICs der Power-

Path-Schaltung sind gemeinsam

verdrahtet und über einen Widerstand

auf Masse gelegt. Sie sind

über eine Zener-Diode ebenfalls

mit dem Eingang der Stromversorgung

verbunden. Die Durchbruchspannung

der Zener-Diode

muss kleiner als die Durchbruchspannung

des ICs sein:

deshalb wird eine 5-V-Zener-

Diode für den LTC4411 und eine

36-V-Zener-Diode sowohl für

den LTC4412 als auch LTC4414

verwendet.

Wenn eine positive Spannung

am System anliegt, klemmt

die Zener-Diode die Spannung

zwischen den Vin- und Masse-

Pins. Die Spannung am Widerstand,

der mit der Systemmasse

verbunden ist, steigt daraufhin.

Der Ruhestrom der PowerPath-

Bausteine beträgt typischerweise

weniger als 50 µA, weshalb

ein 2-kOhm-Widerstand einen

Anstieg der nominalen Spannung

an Masse um nur 0,1 V

ergibt. Dies erhöht die minimale

Betriebsspannung um den Spannungsabfall

am Widerstand oder

ungefähr 0,1 V. Dieser Massewiderstand

muss eine ausreichende

Belastbarkeit (V2/R)

für die Schaltung aufweisen.

Der LTC4412HV erzeugt z.B.

mit einer 36-V-Zener-Diode und

80 V Eingangsspannung 44 V

Spannungsabfall am Widerstand.

Die Belastbarkeit des Widerstands

ist gleich (44V)²/2kOhm

oder rund 1W. Wenn die 80 V nur

während Spannungsspitzen auftreten,

kann die Belastbarkeit des

Widerstands verringert werden.

Der Masse-Pin des PowerPath-

ICs liegt auf positivem Potenzial,

wenn die Eingangsversorgungsspannung

die Klemmspannung

der Zener-Diode übersteigt.

Dieser Massepegel kann über

einen 100-kOhm-Widerstand

an den Eingang eines Mikroprozessors

angelegt werden, um

das Steuersignal für das System

zu liefern. Die Spannung am

Überspannungs-Zustands-Pin

kann ziemlich groß sein, was

zu viel Strom in den Eingangs-

Pin des Mikroprozessors speisen

kann. Eine Schottky-Diode

kann zwischen dem 100-kOhm-

Widerstand und der Systemversorgung

eingefügt werden, um

diesen Pegel, falls erforderlich,

zu klemmen.

Wenn die Eingangsversorgung

von einer Diodenspannung unter

Massepotenzial geliefert wird,

leitet die Zener-Diode. Dies zieht

den Anschluss des Massewiderstands

innerhalb einer Diode

auf die negative Versorgungsspannung.

Das Bauteil erkennt

praktisch keine externe Spannung

zwischen den Masse- und

Eingangs-Pins. Die maximale

negative Versorgungsspannung

ist durch den maximalen Spannungsunterschied

zwischen VIN

und dem Sense-Pin begrenzt.

Beim LTC412HV und LTC4414

ist diese Grenze 40 V.

Der LTC4411 hat eine maximale

negative Spannung von

– 0,3 V. Die Vorwärtsspannung

der Zener-Diode kann zu groß

sein, um den minimalen Strom

im IC unter negativen Versorgungsspannungsbedingungen

zu sichern. Wenn dieser Strom

zu groß ist, kann eine Schottky-

Diode parallel zur Zener-Diode

eingesetzt werden. Die Sperr-

Durchbruchspannung dieser

Schottky-Diode muss größer

sein, als die Durchbruchspannung

der Zener-Diode von 5

V. Die Vorwärtsspannung der

Schottky-Diode beträgt weniger

als 0,3 V, vorausgesetzt, es gibt

keine exzessiven Ströme im IC.

Und noch einmal, die maximal

erlaubte negative Spannung ist

das Maximum zwischen IN und

OUT oder 6 V.

Zusammenfassung

Die hier präsentierte Schaltungstechnik

erweitert den Spannungsbereich

der PowerPath-

Produkte von Linear Technology

und vergrößert damit auch ihren

Anwendungsbereich über den in

ihren Datenblättern spezifizierten

Spannungsbereich hinaus.



Vollständige Batterieladelösung

für portable Hochstromelektronik

3,5-A-Ladebaustein für Li-Ionen/LiFePO4-Batterien multiplext USB- und Netzteileingänge

oder LiFEPO4-Batterien mit

hoher Kapazität enthalten, die

entweder über einen Eingang

für Hochstrom-Netzteile oder

USB geladen werden können –

wie z.B. ein Tablet-PC. Bild 1

zeigt eine typische Anwendung

und Bild 2 ihren Wirkungsgrad.

Diese Implementierung eines

Zweifach-Multiplexers erlaubt

die Verwendung von preisgünstigen

N-Kanal-MOSFETs

mit geringem RDS(ON). Diese

MOSETs bieten auch einen

Überspannungsschutz und, wenn

gewünscht, Sperrung bei verkehrtem

Treiben (back drive)

und Verpolungsschutz (RVP).

Das Blockieren bei falschem

Treiben (back drive) verhindert

Spannung am Netzteil durch

zurücktreiben in den USB-

Eingang, oder umgekehrt. Die

Backdrive-Blockierung kann

an einem oder beiden Eingän-

Die beiden Bausteine LTC4155

und LTC4156 sind Batterieladebausteine

mit gemultiplextem

Zweifacheingang und

PowerPath-Steuerung, die I²C-

Programmierung und USB-Onthe-Go

für Systeme enthalten,

wie z.B. Tablet-PCs oder für

andere Anwendungen, die eine

hohe Leistungsdichte benötigen.

Der Schwebespannungsbereich

des LTC4155 (VFLOAT)

ist für Li-Ionen-Batterien optimiert,

während der LTC4156

für Lithium-Eisen-Phosphat-

Batterien (LiFePO4) optimiert

ist. Beide und unterstützen Systemlasten

bis 4 A und liefern bis

zu 3,5 A Batterieladestrom. I²C-

Steuerung und eine breite Palette

an Funktionen sowie USB-Onthe-Go-Funktion

werden direkt

über den ID-Pin des USB-Steckers

gesteuert.

der nur einen N-Kanal-MOSFET

verwendet, der über eine interne

Ladepumpe gesteuert wird.

Der Eingangsmultiplexer besitzt

eine Priorisierungsfunktion für

die Eingange und unabhängige

Eingangsstrombegrenzung für

jeden Kanal.

Die Anwendungen schließen

alle Geräte ein, die Li-Ionen-

Eingangs-Multiplexer

Eine charakteristische Funktion

der LTC4155/LTC4156-PowerPath-Implementierung

ist ein

Multiplexer für zwei Eingänge,

Von George H. Barbehenn


Corporation

Bild 1: Typische Applikation, die einen einfachen Eingangsmultiplexer ohne Schutz vor verpoltem

Treiben (back drive) benutzt.



zu verhindern, dass VGS am

MOSET, der am nächsten zum

Eingang des korrespondierenden

Kanals liegt, zu hoch ansteigt

und Strom durch die Diode sowie

durch die B-C-Verbindung des

NPN-Bipolartransistors fließt

und das Gate durch den Widerstand

5 MOhm hochzieht. Dies

verhindert es, dass das Gate um

mehr als 2 V unter die Source

abfällt. Eine Spannung größer

als 6 V an einem der Eingänge,

hat keinen Einfluss auf den normalen

Betrieb des anderen.

< 0 V entweder

am Netzteil- oder

USB-Eingang

Bild 3: Eingangs-Multiplexer: Der LTC4155/4156 mit OVP, RVP und Backdrive-Sperre.

gen implementiert werden. Der

Verpolungsschutz verhindert,

dass eine negative Spannung

vor erreichen der Downstream-

Schaltungen an den geschützten

Eingang angelegt wird.

Hochstrom-Applikation

mit zwei Eingängen

Bild 3 zeigt eine Anwendung

mit zweifachem 3,5-A-Eingang,

die OVP, RVP und Backdrive-

Schutz enthält. Die MOSFETs

Bild 2: Wirkungsgrad des Schaltreglers

FDMC8030 bieten ±40 V OVPund

RVP-Schutz.

0 V bis 6 V Eingang

entweder vom Netzteil

oder USB

In der Schaltung von Bild 3,

steigt der korrespondierende

Gate-Pegel auf ungefähr die

doppelte Vin, wenn ein Eingang

von 0 V bis 6 V an einem

der Eingänge vorhanden ist, was

die beiden in Reihe geschalteten

N-Kanal-MOSFETs aktiviert

und den Eingang mit Vbus verbindet.

Die Unterspannungssperrfunktion

(UVLO) setzt bei

ungefähr 4,35 V auf jedem der

beiden Kanäle ein.

Die Bausteine LTC4155/4156

haben ein Eingangs-Priorisierungs-Bit

das den Netzteileingang

(WALL) bevorzugt. Wenn

eine gültige Spannung an einem

der beiden Eingänge anliegt,

dann wird nur WALLGT aktiviert.

Das Eingangs-Priorisierungs-Bit

kann via I²C geändert

werden, um USB als den bevorzugten

Kanal zu wählen, wenn

Spannungen an beiden Kanälen

anliegen.

> 6-V-Eingangsspannung

entweder am Netzteiloder

USB-Eingang

Wenn einer der Eingänge über

6 V geht, dann wird der korrespondierende

WALLGT- oder

USBGT-Pin auf Low gezogen,

was die korrespondierenden

MOSFETs ausschaltet und den

Eingang trennt. Wenn beide Eingänge

5 V aufweisen, und der

Eingang aktiviert ist, an dem

das Eingangs-Priorisierungs-

Bit über 6 V geht, schaltet der

LTC4155/4156 automatisch und

nahtlos auf den anderen Eingang

– ohne Störungen an VOUT.

Die über Diode verbundenen

NPNs (Q3 und Q4) dienen dazu,

Die USBSNS- und WALLSNS-

Pins ignorieren jede negative

Eingangsspannung, klemmen

aber die Pins auf – vF (rund –

0,6 V). Die negative Spannung

spannt die Basis-Emitter-Verbindung

des NPN-Bipolartransistors

vor, verkürzt das Gate zum Eingang

und stellt sicher, dass das

Gate niemals über etwa 0,5 V

über der Source liegt.

Eine negative Spannung an

einem Eingang hindert den anderen

Eingang nicht daran, normal

zu arbeiten.

OTG-Betrieb

Die Bausteine LTC4155/

LTC4156 treiben den USBGT-

Pin auf „high“, wenn der USB-

On-the-Go-Betrieb durch verbinden

von Vbus mit dem

USB-Eingang aktiviert ist und

ermöglichen, dass bis zu 500

mA eingespeist werden.


Die Bausteine LTC4155/

LTC4156 implementieren einen

Überspannungs- und Reverse-

Spannungs-Schutz sowie einen

priorisierenden Eingangsmultiplexer

für Produkte, die mehrfache

Systemversorgungen oder

Batterieladefunktionen haben

müssen. Die optionale Backdrive-Sperrung

verhindert das

Auftreten von Spannungen an

einem unverbundenen Eingänge.



LinearTech-Design-Note498

Superkondensator-basiertes Stromausfall-

Überbrückungssystem schützt Daten in

Handheld-Geräten

Leistungsregelung an ihrem Ausgang. Der

LTC3226 ist ein Ladebaustein für zweizellige,

in Reihe geschaltete Superkondensatoren

mit einem PowerPath-Controller, der

die Entwicklung von Überbrückungssystemen

vereinfacht. Er enthält insbesondere

eine Ladepumpe zum Laden des Superkondensators

mit programmierbarer Ausgangsspannung

und automatischem Ausgleich der

Zellenspannung, einen Low-Drop-Out-Regler

und einen Power-Fail-Komparator zum

Schalten zwischen normalem und Überbrückungs-Modus.

Geringes Eingangsrauschen

und kleiner Ruhestrom sowie das kompakte

Gehäuse machen den LTC3226 zu einem

idealen Baustein in kompakten, mit Batterie

betriebenen Handheld-Geräten. Der

Baustein wird in einem QFN-Gehäuse mit 3

mm x 3 mm Kantenlänge und 16 Anschlüssen

geliefert.

Von Jim Drew

Linear Technology Corporation

Elektronische Handheld-Geräte spielen in

unserem alltäglichen Leben mittlerweile

eine Schlüsselrolle. Weil die Abhängigkeit

davon extrem groß ist, sind diese Geräte

sorgfältig entwickelt und haben leichte

Stromversorgungen, die unter normalen

Betriebsbedingungen zuverlässig arbeiten.

Aber keine noch so sorgfältige Entwicklung

kann verhindern, dass sie von ihren

Besitzern falsch behandelt werden. Was

passiert z.B. wenn ein Fabrikarbeiter einen

Barcode-Scanner fallen lässt und die Batterie

heraus fällt? Solche Ereignisse sind

elektrisch nicht vorhersehbar und wichtige

Daten, die in flüchtigen Speichern abgelegt

sind, würden ohne gewisse Sicherheitsvorkehrungen

– hauptsächlich ein kurzzeitiges

Stromausfall-Überbrückungssystem - verloren

sein. Dieses System speichert ausreichend

Energie, um die Standby-Power zu

sichern, bis die Batterie wieder eingesetzt

ist oder die Daten in einem nicht flüchtigen

Speicher gesichert sind.

Superkondensatoren sind kompakt, robust,

zuverlässig und können die Anforderungen

eines Stromausfall-Überbrückungssystems

bei kurzzeitigen Versorgungsunterbrechungen

unterstützen. Genau wie Batterien erfordern

sie ein sorgfältiges Laden und eine

Anwendung in einer

Stromausfallüberbrückung

Bild 1 zeigt ein Stromausfall-Überbrückungssystem,

das einen Superkondensator-

Stapel mit ausreichender Kapazität enthält,

um bei einem Stromausfall eine Standby-

Leistung von 165 mW für rund 45 Sekunden

zu liefern. Ein LDO wandelt den Ausgang

des Superkondensator-Stapels während des

Überbrückungs-Modus auf eine konstante

Versorgungsspannung um.

Die Entwicklung eines Stromausfall-Überbrückungssystems

ist mit dem LTC3226 einfach.

Man nimmt z.B. einen Baustein der

einen Stromverbrauch im Normalbetrieb

von 150 mA und einen Standby-Strom (ISB)

von 50 mA hat, wenn er von einer einzelligen

Li-Ionen-Batterie versorgt wird. Um

sicherzustellen, dass eine geladene Batterie

vorhanden ist, wird der hohe Triggerpunkt

des Power-Fail-Komparators (PFI) auf 3,6 V

gesetzt. Der Baustein geht in den Standby-

Modus über, wenn die Batteriespannung

3,15 V erreicht und in den Backup-Modus

bei 3,10 V (VBAT(MIN)), was eine Überbrückung

der Versorgung für eine Zeitspanne

(tHU) von rund 45 Sekunden auslöst.

Der Triggerpegel des Standby-Modus wird

von einem externen Komparator gesteuert,

während der Triggerpegel des Überbrückungs-Modus

vom PFI-Komparator



Bild 1: Ein typisches Stromausfall-Überbrückungssystem, das Superkondensatoren verwendet

gesteuert wird. Im Überbrückungs-Modus

muss verhindert werden, dass der Baustein

in den vollen Betriebsmodus übergeht, um

ein zu schnelles Entladen der Superkondensatoren

zu vermeiden.

Die Entwicklung beginnt mit dem Einstellen

des PFI-Triggerpegels. R2 wird dazu

auf 121 kOhm gesetzt und R1 wird berechnet,

um den PFI-Triggerpegel am PFI-Pin

(VPFI) auf 1,2 V einzustellen.

Damit wird R1 auf 191 kOhm eingestellt.

Die Hysterese am VIN-Pin muss erweitert

werden, um den Triggerpegel von 3,6 V zu

erzielen. Dies kann erreicht werden, indem

man eine kombinierte Reihenschaltung aus

Widerstand und Diode vom PFI-Pin zum

PFO-Pin einfügt. VIN(HYS) beträgt 0,5 V

und VPFI(HYS) 20 mV und Vf ist 0,4 V.

Damit wird R8 auf 348 kOhm gesetzt.

Indem man R7 auf 80,6 kOhm setzt und den

Wert von R6 berechnetet, wird die Ausgangsspannung

des LDO-Überbrückungs-

Modus auf 3,3 V gesetzt. VLDO(FB) ist

0,8 V.

Dazu setzt man R6 auf 255 kOhm.

Die volle Ladespannung an den in Reihe

geschalteten Superkondensatoren wird auf

5 V gesetzt. Dies wird erreicht durch ein

Spannungsteiler-Netzwerk zwischen dem

CPO-Pin und dem CPO_FB-Pin. R5 ist

dazu auf 1,21 MOhm gesetzt und R4 wird

berechnet. VCPO(FB) ist 1,21 V.

R4 ist demnach gleich 3,83 MOhm.

Wenn die Spannung am Superkondensatoren-Stapel

anfängt VOUT im Überbrückungs-Modus

zu erreichen, müssen der

ESR der beiden Superkondensatoren und

der Ausgangswiderstand des LDO, bei der

Berechnung der minimalen Spannung an den

Superkondensatoren am Ende von tHU mit

in Betracht gezogen werden. Angenommen,

dass der ESR von jedem Superkondensator

100 mOhm ist und der Ausgangswiderstand

des LDO 200 mOhm, was wegen des 50

mA Standby-Stroms in zusätzlich 20 mV

an VOUT(MIN) resultiert. VOUT(MIN)

wird auf 3,1 V gesetzt, was in einer Entladespannung

(deltaVSCAP) von 1,88 V

am Superkondensatorenstapel führt. Die

Größe jedes Superkondensators kann nun

bestimmt werden.

Jeder der beiden gewählten Superkondensatoren

ist ein 3-F/2,7-V-Kondensator von

Nesscap (ESHSR-0003C0-002R7).

Bild 2 zeigt die aktuelle Überbrückungszeit

des Systems bei einem Laststrom von

50 mA. Die Überbrückungszeit beträgt auf

Grund der größeren 3-F-Kondensatoren, die

in der aktuellen Schaltung eingesetzt werden,

55,4 Sekunden.

Bild 2: Überbrückungszeit für einen

Laststrom von 50 mA



Hochleistungs-Handheld-Geräte benötigen

Stromausfall-Überbrückungssysteme,

die das Gerät lange genug betreiben

können, um sicher flüchtige Daten

zu speichern, wenn die Batteriespannung

plötzlich ausfällt. Superkondensatoren

sind kompakte und zuverlässige

Energiequellen in diesen Systemen,

aber sie benötigen für das Laden

und die Regelung der Ausgangsspannung

spezielle Steuerungssysteme. Der

LTC3226 vereinfacht den Aufbau einer

kompletten Überbrückungslösung durch

die Integration eines Ladebausteins für

zweizellige Superkondensatoren, PowerPath-Controller,

einen LDO-Regler

und eines Power-Fail-Komparators in

ein einziges 3 mm x 3 mm großes QFN-

Gehäuse mit 16 Anschlüssen.



Produkt-Highlights

Rauscharme, hochgenaue Spannungsreferenzen für Präzisionsapplikationen

Analog Devices stellte eine Serie von

Spannungsreferenzen vor, die sich

durch die industrieweit beste Kombination

aus Rauschverhalten, Anfangsgenauigkeit

der Ausgangsspannung, geringem

Temperaturkoeffizienten (TC)

und ausgezeichneter Langzeit-Stabilität

auszeichnen. Die neuen Spannungsreferenzen

der Serie ADR45xx sind speziell

für hochauflösende Datenwandler und

Präzisions-Anwendungen in Datenerfassungs-Systemen,

Instrumenten, Prozesssteuerungen

sowie Batterieüberwachungs-Aufgaben

im Automotive-Bereich

konzipiert.

• Produktseiten der Bausteine ADR4520,

ADR4525, ADR4530, ADR4533,

ADR4540 und ADR4550 mit der

Möglichkeit zum Herunterladen von

Datenblättern und zum Bestellen von

Mustern: http://www.analog.com/

ADR4520

• Die bestgeeignete Spannungsreferenz

für Ihre Applikation finden Sie mit

dem kostenlosen Voltage Reference

Selection and Evaluation Wizard von

ADI: http://www.analog.com/Voltage_

Reference_Wizard

Mit einem Niederfrequenz-Rauschen

von 0,5ppm, einem maximalen Temperaturkoeffizienten

von 2ppm/°C über den

gesamten Temperaturbereich von 40 °C bis

+125 °C und einer typischen Langzeitdrift

von nur 25ppm/1.000 Stunden erzielen die

Spannungsreferenzen der Serie ADR45xx

die hohe Genauigkeit über Zeit und Temperatur,

die für viele Präzisions-Anwendungen

unerlässlich ist. Hinzu kommt,

dass diese Performance bei einer maximalen

Ruhestromaufnahme von 950 µA

und zu einem Preis von 3,45 US-Dollar

geboten wird, sodass sich diese Bauelemente

ideal für portable Anwendungen

mit eng gestecktem Kostenbudget eignen.

Die zusätzlich verfügbare A-Version

hatzt einen Temperaturkoeffizienten von

5ppm/°C . Wichtige Eigenschaften der

Spannungsreferenzen ADR45xx:

• Maximaler Temperaturkoeffizient: 2

ppm/°C

• Ausgangsrauschen (0,1 – 10 Hz): <

1 µVP-P bei VOUT = 2,048 V (typ.)

• Anfangsfehler der Ausgangsspannung:

±0,02 % (max.)

• Eingangsspannungsbereich: 3 V bis

15 V

• Betriebstemperaturbereich: -40 °C

bis +125 °C

• Ausgangsstrom: +10 mA (Quelle)/-10

mA (Senke)

• Geringe Ruhestromaufnahme: 950

µA (max.)

• Geringe Dropout-Spannung: 300 mV

bei 2 mA (VOUT ≥3 V)

Die Spannungsreferenzen der Serie

ADR45xx eignen sich hervorragend für die

Verwendung mit vielen stromsparenden

Präzisions-A/D-Wandlern von ADI (z.

B. AD7685, AD7982 und AD7988-1/-5)

sowie D/A-Wandlern wie dem AD5780

oder dem AD5764.

■ Analog Devices

www.analog.com

Monolithischer Dual-Abwärts-DC/DC-Wandler widersteht Überspannungsspitzen bis 80 V

Der LT3988 ist ein zweikanaliger 60-VIN-

Abwärts-Schaltregler, der Ausgangsströme

bis zu 1 A pro Kanal liefern kann. Er hat

einen weiten Eingangsspannungsbereich

von 4 V bis 60 V und ist gegen Überspannungsspitzen

bis 80 V geschützt. Die beiden

Kanäle des LT3988 können wahlweise

durch zwei separate Eingangsspannungen

oder eine gemeinsame Eingangsspannung

gespeist werden. Die internen 1,3

A-Schalter liefern jeweils maximal 1 A

Dauer-Ausgangsstrom. Die Schaltfrequenz

ist im Bereich von 250 kHz bis 2,5 MHz

programmierbar. Dadurch hat der Entwickler

die Möglichkeit, den Wirkungsgrad

zu optimieren und Störemissionen

in ein unkritisches Frequenzband zu verlagern.

Die Kombination aus dem thermisch

optimierten MSOP-16E-Gehäuse

und der hohen Schaltfrequenz, die die

Verwendung sehr kleiner externer Induktivitäten

und Kondensatoren erlaubt, sorgt

für eine äußerst kompakte und thermisch

effiziente Lösung.

Der LT3988 vereint auf einem Chip

zwei 1,3-A-Schalter, die notwendigen

Boost-Dioden, einen Oszillator sowie

die komplette Steuerungselektronik und

Logik. Die Schaltung wird auch bei hohen

Schaltfrequenzen durch Catch-Diodenstrommessung

(DA-Anschluss) gegen

Eingangsspannungstransienten geschützt

und verfügt über einen robusten Kurzschlussschutz.

Beim LT3988 wurden

spezielle Design-Techniken angewandt,

die einen hohen Wirkungsgrad über

einen weiten Eingangsspannungsbereich

ermöglichen; die Current-Mode-Topologie

sorgt für kurze Einschwingzeiten

und hervorragende Regelschleifenstabilität.

Der Chip kann mit einer externen

Taktfrequenz zwischen: 250 kHz und 2,5

MHz synchronisiert werden, verfügt über

eine interne Regelschleifenkompensation,

ist gegen Übertemperatur geschützt und

unterstützt Tracking.

Die wichtigsten Leistungsmerkmale des

LT3988

• Weiter Eingangsspannungsbereich: 4 V

bis 60 V, Schutz gegen Spannungsspitzen

bis 80 V

• Zwei 1-A-Schaltregler mit internen Leistungsschaltern

• Schaltfrequenz im Bereich von 0,25

MHz bis 2,5 MHz programmierbar

• Integrierte Boost-Dioden

• Interne Regelschleifenkompensation

• Thermisch optimiertes, 16-poliges

MSOP-Gehäuse

■ Linear Technology

www.linear.com


Produkt-Highlights


Ideale 4-A-Dual-Dioden mit einstellbarer Strombegrenzung

führt. Der niedrige Einschaltwiderstand

von 50 mOhm verringert die Verlustleistung

und die Wärmeentwicklung.

Das LTC4415 ermöglicht den gemeinsamen

Betrieb von zwei Stromversorgungen,

wobei weniger als 1 µA vom

Ausgang zum Eingang zurückfließt. Das

IC arbeitet mit Spannungen von 1.7 V bis

5.5 V und eignet sich gut für den Betrieb

mit Supercapacitor-Backup-Systemen. Der

maximale Vorwärtsstrom kann in jeder

idealen Diode bis zu 4 A eingestellt werden.

Der LTC4415 von Linear Technology enthält

zwei ideale, monolithische Power-

Path-Dioden. Sie tragen dazu bei, die

Wärmeentwicklung zu reduzieren und den

Platzbedarf auf dem Board zu reduzieren,

außerdem verlängern sie die Batterielaufzeit

in Schaltungen zur Leistungsumschaltung.

Der LTC4415 ist für Anwendungen

ideal geeignet, die eine Lastteilung oder

eine automatische Umschaltung zwischen

zwei Energiequellen benötigen. Die

Durchlassspannung des LTC4415 ist mit

15 mV beträchtlich niedriger als bei einer

Schottky-Diode, was zur Verlängerung

der Batterielebensdauer und zur Vergrößerung

des Betriebsspannungsbereichs

Wichtige Eigenschaften des LTC4415

• Ideale monolithische 50-mOhm-Dioden

mit niedrigem Leckstrom

• Betriebsspannungsbereich 1.7 V bis

5.5 V

• Justierbare Strombegrenzung bis zu 4

A für jede Diode

• 15 mV Spannungsabfall in Durchlassrichtung

• Niedriger Strombedarf von 44 µA

• Weich-Start zur Begrenzung des Einschaltstromes

• 16-Lead MSOP u. DFN (3 mm x 5 mm

x 0.75 mm) Gehäuse


www.linear.com

LNB Spannungsregler-IC für Satelliten-TV-Empfänger

Mit dem A8303 ergänzt Allegro

MicroSystems seine Familie

von LNBR (Low-Noise

Buck Regulator)-ICs für den

Einsatz in Satelliten- und LCD-

TV-“Combo“-Empfängern.

Der neue LNB-Regler nutzt

sehr kleine externe Keramikkondensatoren

(im Gegensatz

zu sonst üblichen Elektrolytvarianten),

wodurch eine flache

und platzsparende Lösung ermöglicht

wird. Des Weiteren

kann der IC die einstellbare

Ausgangsspannung von 15,6

V zur Verfügung stellen, die in

Japan als spezifische Design-

Anforderungen benötigt wird.

Die Ansteuerung des LNB-

Reglers erfolgt über ein bidirektionales

2-Draht Interface

auf I2C Basis.

Der einkanalige LNB-Regler

A8303 bietet interne Schutzfunktionen

und hohe Robustheit,

wodurch mühelos die

Anforderungen der neusten

Generationen von Set-Top-

Boxen erfüllt werden. Außerdem

hat das IC einen Boost-

MOSFET-Schalter sowie

Strommess- und Kompensations-Schaltungen

im kompakten

QFN-Gehäuse integriert,

wodurch die Anzahl

der benötigten externen Komponenten

und dadurch die

Leiterplattenfläche reduziert

wird. Der A8303 benötigt

nur einen geringen Versorgungsstrom,

was sich positiv

in der Energiebilanz niederschlägt.

Außerdem verfügt

der LNBR über umfangreiche

Diagnose-Funktionen sowie

eine mittels Widerstand programmierbare

Begrenzung

des Ausgangsstroms. Dies ermöglicht

kleinere Boost-Spulen

und -Dioden wodurch die

Systemkosten weiter minimiert

werden.

Der A8303SESTR-T ist in

einem TQFN/MLP-20-Gehäuse

(4 mm x 4 mm) verfügbar.

Das Gehäuse ist mit einem

„exposed Pad“ für optimierte

Wärmeableitung versehen. Die

Anschlüsse sind für bleifreie

Verarbeitung mit Reinzinn galvanisch

beschichtet, das Bauelement

ist RoHS-konform.

■ Allegro Microsystems

www.allegromicro.com


EMV

Entwicklungskit für maßgeschneiderte Impulsnetze

Teseq bietet jetzt ein Entwicklungskit an,

das Fahrzeugtechnikern und -ingenieuren

die Entwicklung eigener Impulsnetze ermöglicht.

Zusammen mit dem NSG 5500

von Teseq können EMV-Laboratorien

im Bereich Fahrzeugtechnik mit dem

FLX 5510 einfach eigene Impulsnetze

entwickeln sowie individuelle Spezifikationen

– z. B. für Impulsimpedanz, Spitzenspannung,

Impulsbreite und Impulsbreite

unter Last – problemlos erfüllen.

Das FLX 5510 ist mit allen NSG-5500-

Systemen kompatibel und erfordert weder

Firmware noch zusätzliche Updates. Zu

jedem FLX 5510 gehören zwei DIY-5510-

Submodule, die einfach in das FLX 5510

eingesetzt werden: Ein Submodul bietet

eine vollfunktionsfähige Beispielschaltung,

das andere ist frei und sofort einsatzbereit.

Das FLX 5510 ist für Anwendungen mit

speziellen Anforderungen an die Impulswellenform

ausgelegt und eignet sich für

leitungsgeführte Störfestigkeitsprüfungen,

technische Untersuchungen, Qualitätskontrollen

sowie Fehler- und Schwachstellenanalysen.

Das Kit bietet für Impulsnetze

einen Spitzenstrom von 300 A, eine maximale

Spannung von 660 V und eine maximale

Impulsbreite von 30 ms. Außerdem

kommt das FLX 5510 mit einem Software-

Assistenten, der bei jedem Schritt zur Seite

steht. Mit diesem Kit können Anwender

einfach eigene Impulsnetzwerke entwerfen,

ohne Vermutungen anstellen zu müssen.

Die Oberfläche lässt sich beschriften

und einfach reinigen, damit der Projektname

direkt vorn auf dem Modul vermerkt

werden kann. Das FLX 5510 ist vollintegriert

in die Störanfälligkeits-Prüfsoftware

AutoStar von Teseq, die auch Prüfabläufe

und Berichte bietet.

■ Teseq GmbH

desales@teseq.com

www.teseq.de

HF-Schirmbox (ESA-Box)

Am Arbeitsplatz des Elektronikentwickler

die EMV-Eigenschaften

der Störaussendung

einer Musterbaugruppe zu analysieren

ist aufgrund der anzutreffenden

HF-Umgebung wie

PC, Messgeräte, Mobiltelefone

u.s.w. schwierig. Meist werden

in dieser Situation Messungen

in der TEM-Zelle oder sogar

EMV-Halle durchgeführt. Eine

Lösungsangebot ist das Entwicklungssystem

„Störaussendung

Typ ESA1“.

Ein zentraler Bestandteil des

ESA1 ist die mobile Schirmbox.

Die Schirmbox besteht aus

einer Grundplatte Typ GP23 mit

Gestänge und einem Schirmzelt

Typ Z21. Aufgaben der Schirmbox

sind, die Beeinträchtigung

der Genauigkeit der HF-Messungen

am Prüfling auf der leitfähigen

Grundplatte durch Einflüsse

des Mess aufbaus, Kabellagen

und Umgebungsfelder zu

verringern.

In der Schirmbox selbst muss der

Prüfling mit Strom- und Steuerleitungen

unter geringer HFBeinflussung

versorgt werden. Auf

der Grundplatte stehen HF-gefilterte

Versorgungen von 110-230

V; 4x50 V für den Prüfling und

einmal 12 V für den Vorverstärker

bereit. Desweiteren sind

Signal und Messdurchführungen

wie RJ45, USB-A, BNC, 4xSMA

vorbereitet. Damit wird es möglich,

in der Schirmbox nicht nur

den Prüfling sondern auch ein

Messgerät zu betreiben und von

außen über USB zu steuern. Ein

Beispiel für diese Nutzung ist

der Schutz eines empfindlichen

Oszilloskops beim ESD-Test.

Die Schirmbox umschließt ein

Raum von 900x500x400 mm.

Die Raumhöhe ist optional

auch auf 650 mm lieferbar.

Das Schirmzelt selbst dämpft

HF-Felder im Frequenzbereich

30 MHz bis 1 GHz von 45 bis

50 dB.

Diese mobile Schirmbox lässt

sich schnell am Arbeitsplatz

des Entwicklers aufbauen und

ermöglicht entwicklungsbegleitende

HF-Untersuchungen seiner

Elektronik. Damit ist ein EMV-

Vortest schneller und kostengünstiger

realisierbar.

■ Langer EMV-Technik GmbH

www.langer-emv.de

5 - ) 6 4 , - 7 6 5 + 0 ) ,

/ > 0

M M M I A = JH @ A

5 - ) 6 4 , - 7 6 5 + 0 ) , / > 0

K I JH" '

# ! ! " A ? A D A E

6 A A B " ' # % " # & %

6 A A B= N " ' # % #

- = EE B ( I A = JH @ A

1D H

2 = H J A H

B H

- 6 9 1+ 7 / > EI " / 0

5 ) 6 - 16 - 7 1 ) 6 1

. - 4 6 1/ 7 / 5 ; 5 6 - - / - 4 6 -

0 . 2 - 6 -


Zweiweg-90°-Leistungsteiler (Hybride) sind kritische Bausteine in einer Vielzahl

von RF-Designlösungen. Deshalb bietet Mini-Circuits sie mit besonders

engtolerierter Phasen- und Amplituden-Balance an, um die von Ihnen

erwartete hohe Leistungsfähigkeit Ihres Designs zu sichern. Ein weiteres

Plus: Unsere robusten Splitter bieten hohe Datenhaltigkeit und sind in

mehr als 70 verschiedenen SMT-Modellen, im breitesten industriellen Frequenzbereich

(von 5 MHz bis 8 GHz), und in Gehäusegrößen von minimal

2 x 1,25 mm erhältlich.

LTCC-Modelle sind ab jetzt in Kleinmengen-Reeds erhältlich, standardmäßig

in Einheiten von 20, 50, 100, 200, 500 1000 oder 2000 Stück ohne extra Kosten!

Ausführliche technische Daten und Angaben zur Produkt-Verfügbarkeit finden

Sie auf unserer Website www.minicircuits.com.

Mini-Circuits…Ihr Partner für Erfolg seit 1969

*

* Stückpreis bei Abnahme von 20 Stück ohne

EG-Einfuhrabgabe und Mehrwertsteuer

Applikation

Ein Direct-to-Digital-ZF-Verstärker mit variabler

Verstärkung und geringer Leistungsaufnahme

Walter Strifler

“A Low Power, Direct-to-

Digital IF Receiver with

Variable Gain”


Design Note 482

Bild 1: Die typische Leistung mit einem WCDMA-Signal bei –12,5 dB SFRMS „über alles“

In diesem Beitrag wird die Kombination

eines steuerbaren Verstärkers

(VGA, Variable Gain

Amplifier) mit einem Analog/

Digital-Wandler beschrieben.

Sie bietet als ZF-Verstärker eine

Verstärkungsdynamik von 31 dB

und ermöglicht effiziente Demodulation

sowie Digitalisierung

der Informationen I (in-Phase)

und Q (Quadrature) in einem einzigen

Schritt. Eingesetzt werden

die Bausteine LTC6412 (VGA)

und LTC2261 (14-Bit-ADC).

Moderne Kommunikationsempfänger

erfordern einen Analog/

Digital-Konverter (ADC), um

empfangene Analogsignale zu

digitalisieren und schließlich in

einem geeigneten FPGA-Baustein

zu decodieren. Wendet man

dabei das Direktmischprinzip

an, mischt also in einem Schritt

auf eine sehr niedrige Frequenz,

erreicht man auf einfache Weise

direkt das Basisband des ADCs.

So elegant und simpel dies ist,

hat diese Empfängerarchitektur

doch Probleme mit starken

In-Band-Störern, Interferenzen

außerhalb des Bandes und eventuell

mit dem Local Oscillator,

wenn dessen Signal mit empfangen

wird.

Um solche Unsicherheiten zu

vermeiden, wählt man ein solides

und bewährtes Konzept, nämlich

das des Einfachsupers. Die

Zwischenfrequenz liegt dabei im

Bereich 70 bis 240 MHz. Das

Demodulieren und Decodieren

des ZF-Signals kann auf verschiedene

Weisen erfolgen, aber

eine immer populärer werdende

kostengünstige Methode ist die

direkte ZF-zu-Digital-Umsetzung.

Hier bietet sich die neuste

Generation der High-Speed/

Low-Power-Pipeline-Datenkonverter

von Linear Technology

an. Verwendet wurde hier

der LTC2261 mit 125 MS/s bei

140 MHz ZF und WCDMA. Er

zeichnet sich durch einen Eingangs-Rauschflur

und einen

Eingangs-IP3 aus, deren Werte

an die der besten Labor-Spektrumanalysatoren

heranreichen

und benötigt nicht mehr als 500

mW Versorgungsleistung.

Das leistet der

ZF-Block

Mit einem Demonstrationsempfänger

wurde gezeigt, was ein

solches Konzept leisten kann.

Man betrachte hierzu Bild 1,

das eine Spektraldarstellung

des digitalisierten Empfangssignals

zeigt. Ein Vierkanal-

WCDMA-Signal (Wideband

Code Division Multiple Access)

liegt zugrunde. Dieses kann mit

diversen anderen Kommunikationssignalen

verglichen werden.

Bei der maximalen Verstärkung

des VGAs wurde die Leistung

des Signalgenerators auf –12,5

dB FSRMS eingestellt. Das ermöglicht

die weitestgehende

Nutzung des Dynamikbereichs

des ADCs ohne Begrenzung.

Das kleine Diagramm zeigt, mit

welcher Wahrscheinlichkeit ein

bestimmtes Verhältnis von Spitzenwert

zu Mittelwert auftreten

kann. CCDF steht für (Power)

Complementary Cumulative

Distribution Function.

Es wird das typische AGC-

Verhalten eines Kommunikationsempfängers

simuliert. In

der FFT-Darstellung über die

gesamte Nyquist-Zone erreicht

das Empfangssignal 63 dBc

ACPR (Adjacent Channel Power

Ratio), ohne dass dabei messbare

„Spurs” (Fehlsignale, Störsignale)

auftreten. Die Abminderung

im ADC-Rauschflur beträgt

nur 2,6 dB, und das über den

gesamten 31-dB-Dynamikbereich!

Dies bedeutet einen effektiven

Eingangs-Noise-Floor von

13 dB und einen Eingangs-IP3

von 23 dBm für die Kombination

VGA und ADC mit maximaler

Verstärkung bei 140 MHz. Der

Unterschied von 10 dB bestimmt

den effektiven Dynamikbereich

dieses Bausteinpaars und ist fast

konstant für alle Verstärkungen.

Messergebnisse im

Detail

Das Mehrkanal-WCDMA-

Signal mit seinem typischen

ACPR von 50...55 dBc wurde

von einem Signalgenerator

Agilent E4436B zur Verfügung

gestellt. Damit entspricht es

zwar perfekt den Verhältnissen

in realen WCDMA-Systemen,

reicht aber nicht aus, um

die gesamte Leistungsfähigkeit

des neuen Bausteinkonzepts aus

VGA und ADC zu demonstrieren.

Daher wurde das Testsignal

mit einem hochlinearen Triquint

AH202 verstärkt und scharf

ausgefiltert mit einem SAW-

TEK854920, um das ACPR des

Testsignals auf bis zu 65 dBc zu

bringen.

Ein WCDMA-Signal ist ein

repräsentatives, rauschähnliches

(noise-like) Breitbandsignal, wie

man es in modernen Kommunikationssystemen,

wie LTE,

802.11g oder WiMAX, findet.


Bild 2: Die Beschaltung und Zusammenschaltung der beiden Bausteine

Die Theorie dieser Signale hat

bereits vor 60 Jahren Clause

Shannon vorgelegt. Er fand

heraus, dass man mit Methoden

zur Erhöhung der spektralen

Effizienz bei einem Modulationsformat

erforderlichenfalls

einen höheren Grad an Freiheit

und eine größere Annäherung

des Signals an die Rauschverteilung

nach Gauss erreichen

kann. Damit lieferte er einen

beachtlichen Beitrag zur besseren

Beurteilung von AM- und

FM-Signalen. Das hat große

praktische Bedeutung.

Man kann ein solches repräsentatives

Noise-like-Signal zur

Charakterisierung eines HF-

Empfängers heranziehen und

daraufhin die Performance bei

anderen Noise-like-Signalen

abschätzen.

Die Schaltung des VGA/

ADC-ZF-Blocks

In Bild 2 ist die Zusammenschaltung

der beiden Bausteine

detailliert gezeigt. Sie wurde auf

140 MHz Mittenfrequenz und

20 MHz Bandbreite hin optimiert.

Das ist typisch für ein

Vierkanal-WCDMA-Signal. Das

gefilterte Testsignal gelangt an

den VGA-Eingang über einen

Balun, da der Baustein einen

Differenzeingang aufweist. Auch

die Verbindung der Bausteine ist

symmetrisch. An den Ausgangspins

des LTC6412 liegen dabei

einfache Parallelkreise gegen

Masse, die Filterung und Anpassung

bewirken. Die mit etwa 100

Ohm recht hohe Last (künstlich

durch die beiden 51-Ohm-

Widerstände) wird bei geringer

Betriebsgüte angepasst. Dabei

wird auch der Biasstrom bereitgestellt.

Anpassschaltung und

RC-Belastung sollen vor allem

Störungen durch die Ladungen

beim Sampling unterdrücken.

Diese können symmetrisch und

unsymmetrisch in Erscheinung

treten. Gegenmaßnahmen sind

sehr wichtig, denn diese Ladeimpulse

müssen um etwa 85 dB

abgemindert werden, damit es

im Sampling-Fenster von nur 4

ns zu keinen Beeinträchtigungen

kommt, welche die Nutzung des

vollen möglichen spurious-freien

Dynamikbereichs (SFDR) des

LTC2261 blockieren könnten.

So kommt es nicht zu unerwünschten

Verzögerungen,

Reflexionen oder Fehlanpassungen

zwischen VGA und

ADC. Voraussetzung ist die Nutzung

von Komponenten der Bauform

0402 bei kleiner Fläche von

ca. 5 mm x 10 mm. Bezüglich

der Balance der Verbindungen

zwischen VGA und ADC sollte

man die Empfehlungen in den

Datenblättern beachten. Der

LTC2261 arbeitet mit Spannungen

ab 1,8 V und nimmt

bei 125 MS/s typisch 127 mW

auf. Der LTC6412 benötigt 3,3

V und verbraucht typisch 360

mW. Somit liegt der typische

Gesamtverbrauch bei 490 mW.

Schlussbemerkungen

Der VGA LTC6412 treibt den

14-Bit-ADC LTC2261 mit wenigen

Kompromissen in der ADC-

Leistungsfähigkeit. Der VGA

wirkt für den ADC-Sampling-

Eingang als Puffer und ermöglicht

zudem 31 dB Verstärkung,

was den effektiven Dynamikbereich

des gesamten Zwischenfrequenzverstärkers

ausdehnt. Der

LTC2261 ist Teil einer Familie

von 12- und 14-Bit-Low-Power-

Datenkonvertern, welche für

höchstmögliche Abtastraten (80

bis 125 MS/s) vorgesehen sind.

Für Messungen und zum optimalen

Steuern bietet sich das Data

Acquisition Board DC890B an.

Die komplette Schaltung dieses

Empfängers findet sich in den

Datenunterlagen auf den Produktseiten

der ICs bei www.

linear.com. ◄

Stecker, Kabel und Antennen

Alles aus einer Hand – Ihr Vorteil !

Made in Italy !

www.electrade.com info@electrade.com

Postfach 1743 Tel.: 0 89 / 8 98 10 50

D - 82159 Gräfelfing Fax: 0 89 / 8 54 49 22


Produkt-Portrait

14-Bit-310 Msps Dual-ADC-Familie ermöglicht

die Linearisierung von 60 MHz Sendebandbreite

Wichtige Daten im Überblick

• 14 bit/12-Bit, 310 Msps Single/Dual-ADCs

• 68,8 dB SNR, 88 dB SFDR

(14 bit)

• 724 mW (362 mW pro

Kanal)

• 1,8 V Betriebsspannung

• DDR-LVDS-Ausgänge

• 1,32 Vp-p Eingangsspannungsbereich

• 1,25 GHz volle Leistungsbandbreite

• optionaler Clock-Duty-Stabilisator

• Low-power-Schlaf-Modus

• Serieller SPI-Port zur Konfiguration

• Einfache Evaluation unter

Verwendung von PScope

Analysis Software

Die Dual- (LTC2158-14) und

Single-14-Bit/310Msps-ADCs

(LTC2153-14) ermöglichen

das Sampling hoher Zwischenfrequenzen.

Sie wurden speziell

für die Linearisierung großer

Bandbreiten durch digitale

Vorverzerrung (DPD = Digital

Predistortion) konzipiert. Digitale

Vorverzerrung erfolgt im

Prinzip durch eine Gegenkopplungsschleife,

welche das durch

IM-Produkte verzerrte Signal

am Ausgang des Senders der

Basis-Station sampelt und das

Eingangssignal daraufhin so

einstellt, das die IM-Produkte

am Senderausgang weitgehendst

verschwinden. Das ermöglicht,

dass der Sender mit höchstem

Leistungswirkungsgrad bis zu

seinem 1-dB-Kompressionspunkt

arbeitet. Oberhalb wird das

Verstärkerverhalten nichtlinear.

Das erfordert einen 12-Bit-ADC

mit einer minimalen Samplerate

von 200 Msps für ZF- oder 100

Msps für I/Q-Sampling. Wegen

der zunehmenden Datenanforderungen

durch die mobilen

Benutzer, sind die zukünftigen

Basisstationen so strukturiert,

dass sie viel höhere Sendebandbreiten

von bis zu 60 MHz erzielen

können.

Um eine Sendebandbreite von

60 MHz zu linearisieren wird ein

ADC mit einer minimalen Auflösung

von 14 Bits und eine I/Q-

Sampling-Architektur mit einer

minimalen Sampling-Rate von

300 Msps benötigt. Zusätzlich

benötigt der DPD-Algorithmus

der geschlossenen Schleife eine

kurze Latenzzeit im Gegenkopplungspfad,

um eine bessere Leistung

des PA zu erzielen.

Der LTC2158-14 ist der erste

Dual-310-Msps-ADC auf dem

Markt, um eine Linearisierung

von Übertragungsbandbreiten

bis zu 60 MHz unter Verwendung

von I/Q-Sampling zu realisieren,

außerdem bietet er eine

kurze Latenzzeit von gerade

fünf Taktzyklen für schnelle

Adaption. Die Einzel-Version,

LTC2153-14, ist für IF-Sampling-Architekturen

mit Sendebandbreiten

bis 30 MHz ideal.

An 1,8 V Betriebsspannung verbraucht

der Dual-LTC2158-14

362 mW/Kanal bei 310 Msps

und erreicht ein Signal-Rausachverhältnis

(SNR) von 68.8 dB

sowie einen SFDR von 88 dB.

LTC2158 und LTC2153 sind ein

Teil einer pinkompatiblen Familie

von 170-Msps- bis 310-Msps-

Dual- und Einzel-ADCs, die mit

Auflösungen von 14 und 12 Bit

angeboten werden. Eine analoge

Bandbreite von 1,25 GHz

und extrem niedriger Jitter von

0.15 ps RMS ermöglicht das

Untersampling von ZF-Frequenzen

mit ausgezeichnetem

Rauschverhalten.

Die ADCs bieten digitale LVDS-

Ausgangsdaten mit doppelter

Datenrate (DDR) sowie programmierbaren

LVDS-Ausgangsstrom-

und wahlweise

Abschluss mit 100 Ohm. Die

Wandler sind in kompakten 9

mm x 9 mm (Dual) und 6 mm x

6 mm (Einzel) QFN-Gehäusen

erhätlich. Demoboards stehen

zur Verfügung.


www.linear.com/hsadc

Wegen der bisherigen Einschränkungen

in der Leistung

der vorhandenen ADC, waren

die Sendebandbreiten begrenzt

auf 20 – 40 MHz, abhängig

davon, ob eine ZF- oder eine

I/Q-Sampling DPD-Architektur

implementiert wurde. Um

eine Sendebandbreite von 20

MHz zu linearisieren, muss die

Gegenkopplungsschleife für

den Linearisierungsalgorithmus

IM-Produkte fünfter Ordnung

bis zu 100 MHz (das Fünffache

der Sendenbandbreite) erfassen.

Typische Applikation


Messbar

Mehr.

für die perfekte Messung.

Ihr Spezialist für

Mess- und Prüfgeräte

www.datatec.de

Oszilloskop – DSO/MSO9000A

Leistungsmerkmale:

Bandbreite: 600 MHz bis 4 GHz

4 + 16 Kanäle

Maximaler Speicher: 1 Gpts pro Kanal

Mehr als 25 Applikationen

www.datatec.de/9000a

ENA Netzwerkanalysator – E5061B


Bandbreite: 5 Hz bis 3 GHz

maximale Dynamik: 120 dB bei 1 GHz

maximale Ausgangsleistung: + 10 dBm bei 1 GHz

2 Ports + Gain-Phase Port

www.datatec.de/5061

CXA Spektrumanalysator – N9000A


Bandbreite: 9 kHz bis 3 / 7,5 GHz

Dynamikbereich: 108 dB

Displayed Average Noise Level: -161 dBm bei 1 GHz

Optionaler Mitlaufgenerator bis maximal 6 GHz

www.datatec.de/n9000a

Beispiel-Applikationen:

Triggerung und Dekodierung von

seriellen Bussen wie SPI, I²C, USB

Compliance Applikationen USB, Ethernet, DDR

und weitere

Augendiagramm-Messungen zur Charakterisierung

von schnellen seriellen Bussen wie USB, PCI,...

Jitter-Analyse von Digitalschaltungen und seriellen

Bussen

Ergänzende Messtechnik / Zubehör:

Für noch mehr Leistung empfehlen wir die

90000er Oszillospkop-Serie von Agilent

Stimulieren Sie Ihren Prüfling mit Pulse-Pattern-

Generatoren von Agilent

Aktive und passive Tastköpfe sowie Stromzangen sind

die sinnvolle Ergänzung zur 9000er Oszillospkop-Serie

von Agilent

Mehr Informationen und Zubehör unter www.datatec.de


S-Parameter-Messungen

Impedanz-Messungen

Charakterisierung von Bauteilen

Messung der Antennenanpassung

Gain-Phase Messungen

Messungen an DC-DC Konverter


Power-Meter zur einfachen Messungen von HF Leistungen

Für noch mehr Leistung empfehlen wir Ihnen die ENA-Cund

PNA-Netzwerkanalysatoren von Agilent

FieldFox N9912A von Agilent für den mobilen Einsatz

Umfangreiches HF + MW Testzubehör:

CalKit, Kabel, Adapter

Mehr Informationen und Zubehör unter www.datatec.de


EMV Precompliance

Messapplikationen für die Analyse

verschiedenster Modulationsstandards

Schnellste Signal-Charakterisierung

Bauteilanpassung / Dämpfungsmessung mit

optionalem Mitlaufgenerator

Kompatibilität von VSA-Software, damit sind

Analysen von mehr als 50 Modulationsformaten

möglich


Für noch mehr Leistung empfehlen wir Ihnen die

MXA-/PXA-Spektrumanalysatoren von Agilent

PreCompliance reicht Ihnen nicht aus? Die Alternative

für Sie: Das EMV Full Compliance System: MXE

Für den mobilen Einsatz:

Handheld Tools – HSA Serie, N934xC

Leistungsmessgeräte für präzise HF-Leistungsmessung

Mehr Informationen und Zubehör unter www.datatec.de

die datatec

akadeMie

Messbar Mehr wissen.

www.datatec-akademie.de

Fortbildung für Ihren Messerfolg

Die dataTec Akademie steht auf der Skala unserer Beratung ganz

oben. Sie hält Ihr Wissen zu allen Bereichen der Messtechnik stets

auf dem neuesten Stand und sorgt dafür, dass Sie das Thema

Messen mit maximalem Gewinn einsetzen können. Ein vielfältiges

Seminarangebot, renommierte Dozenten, getestete Schulungsqualität

und das richtige Maß an Theorie und Praxis gewährleisten

spannende, effiziente Fortbildung.

In den praxisorientierten Seminaren mit unserem Seminarpartner

Agilent Technologies, vermitteln wir Ihnen die wichtigsten Grundlagen

in Spektrum-/Signalanalyse, Oszilloskope, EMV-Messtechnik

und Netzwerkanalyse. Konkrete Messübungen stellen

den Zusammenhang zwischen Theorie und Praxis her.

Alle aktuellen Termine und Preise unter:

www.datatec-akademie.de

Kontakt:

dataTec GmbH

Tel. 07121 / 51 50 50

E-Mail: info@datatec.de

www.datatec.de

Agilent Technologies

Tel. 07031 / 464 6333

E-Mail: contactcenter_germany@agilent.com

www.agilent.de

Servicezeiten: Montag bis Freitag von 8.00 bis 17.00 Uhr

ANZ_ATP_2 Druckfehler, evtl. techn. Änderungen u. Irrtümer vorbehalten.

Jetzt MitMachen und gewinnen!

Gewinnen Sie mit etwas Glück eines von drei U1253B Handmultimetern

von Agilent Technologies mit OLED-Display im Wert EUR 386,- für Ihre Abteilung.

Verlosungsteilnahme unter www.datatec.de/gewinnspiel

Messtechnik

Remote Spectrum Analyzer erfasst

I/Q-Daten im Zeitbereich

Narda Safety Test

Solutions hat seine

Remote Spectrum

Analyzer der NRA-

Reihe mit einer Scope-

Option ausgestattet.

Sie erfasst Signalpegel

lückenlos über der Zeit

und stellt zusätzlich

die I/Q-Daten zur

Verfügung. Außerdem

ist eine Variante mit

LNB Control erhältlich.

dem belegt die LNB Control des

NRA-3000 keinen zusätzlichen

Platz im Rack.

Nardas Remote Spectrum Analyzer

erfassen, je nach Gerätetyp,

einen Frequenzbereich

von 9 kHz bis 6 GHz mit Auflösungsbandbreiten

von 100 Hz

bis 32 MHz. Dank Ethernet-

Schnittstelle (100BASE-TX)

und Klartext-Fernsteuerkommandos

in ASCII lassen sie sich

in praktisch beliebige Messumgebungen

einbinden. Schnelle

Übertragung großer Datenmengen

ist im Binary-Format

möglich. Anwendungsbezogene

Betriebsarten sind: Analyse von

Spektren (Spectrum), parallele

Leistungsmessung verschiedener

Kanäle (Multi-Channel Power),

Pegelmessung mit Effektiv- und

Spitzenwert (Level Meter) und

Erfassung des Zeitverlaufs eines

Signals (Scope und I/Q Data).

Alle NRA-Geräte sind 1 HE hoch

und wiegen weniger als 5 kg. Mit

einer Leistungsaufnahme von

weniger als 25 VA arbeiten sie

geräuschlos ohne Lüfter. Sie eignen

sich deshalb besonders zum

Einsatz in mobilen Systemen oder

beengten Umgebungen.

Narda Safety Test Solutions

GmbH

support@narda-sts.de

www.narda-nra.com

Damit lassen sich die Low-

Noise Block Converter (LNB)

von Satellitenempfangsantennen

direkt vom Analysator aus auf

den gewünschten Frequenzbereich

(Low/High-Band) und die

geeignete Polarisationsrichtung

(horizontal/vertikal) schalten.

Mit der neuen Option „Scope and

I/Q Data“ können die Analysatoren

NRA-3000 und NRA-6000

Signalverläufe zeitlich lückenlos

erfassen. Die Frequenzauflösung

lässt sich zwischen 100 Hz

und 32 MHz wählen. Die zeitliche

Auflösung reicht herab bis

zu 31,25 ns. Zusätzlich stellen

die Analysatoren die Rohdaten

getrennt nach Realteil (In-Phase

Component) und Imaginärteil

(Quadrature Component) „online“

zur Verfügung. Aus den

I/Q-Daten können Experten mit

externer Software nahezu jegliche

Information extrahieren.

Für die Umschaltung des LNBs

auf Low- oder High-Band bzw.

horizontale oder vertikale Polarisation

erzeugt der NRA-3000 in

der Variante „LNB Control“ alle

gängigen Steuerspannungen. Er

kann sie im Bedarfsfall erhöhen,

um Verluste auf dem Kabel auszugleichen.

Die Fernsteuerung

der LNB Control ist integriert

in den Standard-Befehlssatz

des Analysators. Dadurch ist

keine Einbindung eines weiteren

Geräts in die Steuersoftware und

den Signalpfad nötig. Außer-

Über Narda

Narda ist ein führender Anbieter

von Messtechnik in den

Bereichen RF Safety, EMC und

RF-Testing. Das RF-Safety-

Produktspektrum umfasst breitbandige

und frequenzselektive

Messgeräte, Monitore für flächendeckende

Gebietsüberwachung

sowie am Körper getragene

-Monitore zur persönlichen

Sicherheit. Der Bereich EMC

bietet unter dem Markennamen

PMM-Messgeräte für die

elektromagnetische Verträglichkeit

von Geräten an. RF

Testing umfasst Analysatoren

und Geräte zur Messung und

Identifizierung von Funkquellen.

Zur Dienstleistung zählen

Service, Kalibrierung und Trainingsprogramme.

◄


Messtechnik

TOI auf Knopfdruck: Schnelle und präzise

Messungen mit modernen Signalanalysatoren

Bild 1: Grundschwingungen und Intermodulationsprodukte.

Das Einrichten von Messungen

zur Ermittlung des Intercept

Points dritter Ordnung kann

recht frustrierend sein. Es gilt,

einen ausgewogenen Kompromiss

zwischen Dynamikbereich,

Messzeit, Wiederholbarkeit und

Messunsicherheit zu finden,

wobei die Messunsicherheiten

auch noch von den Einstellungen

des Spektrumanalysators

abhängen und sich mit diesen

ändern. Moderne Messgeräte

wie die Signalanalysatoren der

Serie X von Agilent Technologies

sind in der Lage, die optimalen

Einstellungen automatisch

vorzunehmen, und liefern

schnelle und präzise Messungen

mit minimaler Streuung der

Ergebnisse.

Zu den häufiger vorkommenden

Messaufgaben für einen

HF-/Mikrowellen-Spektrumanalysator

zählt die Ermittlung

des Intercept Points dritter Ordnung,

kurz TOI (Third Order

Intercept). Der Prüfling (Device

under Test – DUT) ist dabei oft

ein Verstärker. Der TOI ist ein

Parameter, der bestimmt wird,

um die Linearität von Komponenten

einer Schaltung abzuschätzen.

Nichtlineare Effekte

können in manchen Anwendungen

– beispielsweise bei digital

modulierten Signalen – erhebliche

Störungen verursachen.

Der TOI ist nicht direkt messbar,

sondern muss auf der Basis von

Messungen errechnet werden.

Die Ermittlung des TOI kann

durchaus eine Herausforderung

sein, weil die Messunsicherheiten

auch von den Einstellungen

des Spektrumanalysators abhängen

und sich mit diesen verändern.

Zur Optimierung dieser

Einstellungen in der traditionellen

manuellen Labormesstechnik

muss der Ingenieur aufwändig

zwischen Dynamikbereich,

Messzeit, Wiederholgenauigkeit

und Messunsicherheit abwägen.

Aber es geht auch einfacher!

Manuelle

Messoptimierung

Zur TOI-Bestimmung werden

zwei Sinus-Signale der Frequenzen

ω 1 und ω 2 kombiniert

und der relative Pegel der beiden

Intermodulationsprodukte dritter

Ordnung bei den Frequenzen

2ω 1 - ω 2 und 2ω 2 - ω 1 gemessen.

Steigert man die Amplitude der

Grundschwingungen um 1 dB,

wächst der absolute Pegel der

Intermodulationsprodukte dritter

Ordnung um 3 dB, der relative

Pegel (dBc) der Intermodulationsprodukte

um 2 dB (Bild 1).

Misst man bei einem gegebenen

Ausgangspegel des Prüflings

einen einzelnen relativen Verzerrungspegel,

so lässt sich der

theoretische Punkt errechnen,

an dem die Leistung der Intermodulationsprodukte

exakt der

Leistung der Grundschwingung

entspricht – der TOI. Mathematisch

gilt Gleichung 1:

TOI = A fund – d/2

Dabei ist A fund = der Pegel der

Grundwelle in dBm und d die

Differenz zwischen Grundwelle

und Intermodulation in dB.

Die Gerade lässt sich mit einem

Anstiegsfaktor 2 darstellen und

repräsentiert die relative Verzerrung

basierend auf der Ausgangsleistung

des Prüflings. Bild

2 zeigt die grafische Darstellung

des TOI für einen Prüfling mit

Intermodulationsprodukten von

-64 dBc bei einem Ausgangspegel

der Grundwelle von -10

dBm. Das Beispiel ergibt einen

TOI von +22 dBm.

Aber auch der Spektrumanalysator

produziert intern Intermodulationsprodukte

dritter

Ordnung, und zwar auf exakt

denselben Frequenzen, wie sie

auch der Prüfling erzeugt. Diese

Intermodulationsprodukte beziehen

sich aber auf den Mischerpegel,

nicht auf die Ausgangsleistung

des Prüflings. Dieser

Bob Nelson

Peter Mosshammer

Agilent Technologies

www.agilent.com

Bild 2: Intercept Point dritter Ordnung des Prüflings (DUT) +22 dBm.


Messtechnik

Bild 3; Automatisierte

TOI-Messung “auf

Knopfdruck”, schnelle

Geräte-Einstellung bei

optimaler Genauigkeit

und Dynamik und

Messzeit

Agilent Technologies verwenden

dieses Leistungsmerkmal zusammen

mit der RMS-Quadratmittelung

(Root Mean Square) der

Leistung, um geringste Messunsicherheiten

bei optimaler Messzeit

zu erreichen.

Die Alternative

Unterschied ermöglicht die

Untersuchung eines Prüflings

mit einem wesentlich höheren

TOI als dem des Spektrumanalysators.

Ein Beispiel des relativen

Pegels der Intermodulationsprodukte

bezogen auf den

Mischerpegel eines Spektrumanalysators

mit einem TOI von

+15 dBm ist ebenfalls in Bild 2

zu sehen.

Der Mischerpegel gemäß Gleichung

2 lässt sich durch Anheben

oder Absenken des Eingangsabschwächers

im Spektrumanalysator

einstellen. Im Idealfall

sollten die intern generierten

Intermodulationsprodukte sehr

viel kleiner als die vom Prüfling

erzeugten sein. Wären sie

– nur als Beispiel – gleich groß,

dann läge die Messunsicherheit

je nach der Phasenlage der beiden

Signale zueinander zwischen

+ 6 dB und -∞. Optimal ist der

Mischerpegel dann, wenn die

vom Spektrumanalysator intern

generierten Intermodulationsprodukte

seinem Grundrauschen bei

einer bestimmten Auflösungsbandbreite

(Resolution Bandwith

– RBW) entsprechen. Der

Verlauf des Rauschpegels DANL

(Displayed Average Noise Level)

bei 1 kHz Auflösungsbandbreite

über dem Mischerpegel in Bild

2 zeigt die Verbesserung des

Signal-Rausch-Verhältnisses

durch Anheben des Mischerpegels.

In diesem Beispiel liefert

ein Mischerpegel von -30 dBm

ein Signal-Rausch-Verhältnis

von -90 dB.

Gleichung 2:

Mischerpegel =

Eingangspegel –

externe Dämpfung –

Eingangsabschwächung

Ein Ausgangspegel des Prüflings

von -10 dBm mit 20 dB

Abschwächung liefert einen

Mischerpegel von -30 dBm,

wie in Bild 2 zu sehen ist. Die

TOI-Kurve für den Spektrumanalysator

zeigt, dass die intern

generierten Verzerrungsprodukte

bezogen auf diesen Mischerpegel

bei -90 dBc liegen. Das ermöglicht

einen Abstand von 26

dB zwischen den vom Prüfling

und den intern generierten Intermodulationsprodukten.

Wird

zusätzlicher Dynamikbereich

benötigt, muss der Mischerpegel

durch Anheben der Abschwächung

verringert werden. Auch

die Auflösungsbandbreite muss

verringert werden, um das größere

Grundrauschen zu kompensieren.

Die Verringerung der

Auflösungsbandbreite verlängert

jedoch die Messzeit, wie Gleichung

3 zeigt:

Wobbelzeit = K*SPAN/RBW 2

oder Gleichung 4:

Wobbelzeit = K*SPAN/

(RBW*VBW) für VBW < RBW

Dabei ist SPAN das Wobbelband

oder der Abtastbereich

zwischen Start- und Stopfrequenz,

RBW die Auflösungsbandbreite,

VBW (Video Bandwith)

die Videobandbreite und K

eine gerätespezifische Konstante

des jeweils verwendeten Spektumanalysators

bei bestimmten

Einstellungen.

In der Praxis empfiehlt es sich,

die interne Abschwächung so

lange anzuheben, bis die angezeigten

Intermodulationsprodukte

ihre Amplitude nicht mehr

verändern. Von diesem Punkt an

beeinflussen die intern generierten

Verzerrungen die Ergebnisse

nicht mehr.

Die Varianz der Messergebnisse

beruht primär auf einem niedrigen

Signal-Rausch-Verhältnis

der Verzerrungsprodukte bezogen

auf das Grundrauschen des

Signalanalysators. Die Wiederholbarkeit

lässt sich durch Reduzierung

der Auflösungsbandbreite

und/oder durch Mittelung

verbessern. Üblicherweise lassen

sich solche Varianzen durch

Trace Averaging oder durch

Reduzieren der Videobandbreite

(VBW) auf einen Wert kleiner

als die Auflösungsbandbreite

verringern.ist Log-Video Averaging

ist eine weitere Option.

Dieses Verfahren verursacht ein

Unterschwingen als Rauschantwort

und verbessert so das Signal-Rausch-Verhältnis

der Intermodulationsprodukte.

Egal, welcher Weg eingeschlagen

wird – er braucht zusätzliche

Messzeit. Spektrum- und Signalanalysatoren,

bei denen sich der

Rauschteppich gezielt reduzieren

lässt (Noise Floor Extension –

NFE) wie der PXA N9030A von

Eine automatisierte TOI-Messung

“auf Knopfdruck”, wie

sie die Signalanalysatoren der

Serie X von Agilent bieten, ermöglicht

dem Anwender eine

schnelle optimale Einstellung

des Analyzers , um beste Genauigkeit

und Dynamik zu erzielen,

ohne die vielen Nachteile des

traditionellen Optimierens von

Hand in Kauf nehmen zu müssen.

Mit dem Softkey Auto Tune

bestimmt der Anwender automatisch

die Mittenfrequenz und

den Wobbelbereich. Die optimale

Abschwächung stellt der

Softkey Adjust Attenuation for

Minimum Clip ein. Als nächstes

werden die beiden Grundwellen

gemessen und der relative Pegel

der Intermodulationsprodukte

angezeigt. Abschließend errechnet

und präsentiert das Gerät das

TOI-Ergebniss (Bild 3).

Das Zero-Span-Verfahren ermöglicht

Messungen mit großem

Dynamikbereich bei optimaler

Messgeschwindigkeit. Das Gerät

tastet den gesamten Bereich mit

großer Auflösungsbandbreite ab

und misst die Amplituden der

beiden Grundwellensignale.

Als nächstes misst es die beiden

Intermodulationsprodukte mit

einer vom Anwender wählbaren

niedrigen Auflösungsbandbreite.

Bei dieser Zero-Span-Messung

verbleibt das Gerät über eine

ebenfalls vom Anwender wählbare

Verweilzeit auf einer Frequenz.

Längere Verweilzeiten

vergrößern die Anzahl der zum

Mitteln verfügbaren Messungen

(Samples) und vermindern die

Streuung der Messergebnisse.

Traditionelle Mittelungsmethoden

vergeuden Messzeit durch

das überflüssige Wobbeln mit

niedriger Auflösungsbandbreite

im Bereich zwischen den Intermodulationsprodukten.

Das

Zero-Span-Verfahren ist hier

sicherlich das Optimum. ◄


Messtechnik

Neue Wireless-I/O-Technik

National Instruments stellt ein

neues Wireless-Gateway sowie

zwei neue Messknoten vor, mit

denen die Funktionalität der

NI-Plattform für Wireless-Sensornetzwerke

(WSN) erweitert

wird. Mithilfe der Systemdesign-Software

NI LabVIEW

können Ingenieure einfach

kabelgebundene und drahtlose

Mess-, Steuer- und Regelsysteme

integrieren. Außerdem

lassen sich eigenständige Programme

auf autonomen WSN-

Knoten implementieren, die

lokale Steuerungen und Regelungen,

Datenanalysen sowie

ereignisbasierte Alarme oder

Benachrichtigungen ausführen.

Für einige der weltweit schwierigsten

Anwendungen ist eine

Lösung erforderlich, die kabelgebundene

mit drahtlosen

Mess-, Steuer- und Regelsystemen

kombiniert. Mit dem

neuen WSN-Gateway der

C-Serie zählt NI zu den wenigen

Unternehmen, die eine

vollständige, rekonfigurierbare

Plattform für diese Hybridsysteme

anbieten können.

Das Gateway der C-Serie NI

9795 sammelt Messdaten von

verteilten WSN-Knoten und

stellt so Daten für LabVIEW-

Real-Time-Anwendungen

zur Verfügung, die auf CompactRIO

ausgeführt werden.

Es erweitert die verfügbaren

programmierbaren und nicht

programmierbaren WSN-

Gateways für mehr Auswahl

hinsichtlich Flexibilität und

Kosten.

Die seriellen Knoten NI

WSN-3230 (RS232-Knoten

mit einem Anschluss) und NI

WSN-3231 (RS485-Knoten

mit einem Anschluss) sorgen

mit zwei Digital-I/O-Kanälen

für diskrete Eingänge, die

Ereigniserkennung und programmatische

Steuerung.

Die Abfrage- und Analysealgorithmen

mithilfe des Lab-

VIEW-WSN-Module sind

direkt auf dem WSN-Knoten

integrieren, um eine autonome

programmierbare Schnittstelle

für eine Vielzahl von seriellen

Messgeräten, Sensoren und

Steuerungskarten zu erstellen.

■ National Instruments

Germany GmbH

info.germany@ni.com

http://zone.ni.com

High-End-Testplattform für Audio/Video-Schnittstellen

Set-Top-Boxen, Tablet-PCs und

Smartphones verfügen heute

über digitale Videoschnittstellen,

wie HDMI oder MHL.

Diese lassen sich mit dem neuen

Video Test Center R&S VTC

auf Funktion und Normkonformität

testen. Das Gerät bietet

Protokoll- sowie Audio-/Videoanalysen

in Echtzeit inklusive

Bildqualitätsanalysen.

Die R&S VTC ist für den Einsatz

in der Entwicklung prädestiniert

und ergänzt die bereits

eingeführten R&S VTS Compact

Video Tester und R&S VTE

Video Tester. Mit der kompletten

Produktfamilie können nun alle

Applikationen in der Wertschöpfungskette

von Consumer-Elektronik

abgedeckt werden. Die

Komplettlösung, die sowohl Protokoll

als auch mediale Inhalte

analysiert, lässt sich jederzeit

an die jeweilige Testumgebung

anpassen und für neue Standards

ausbauen.

Die Plattform bietet Platz für

maximal acht Messmodule.

Für die in der Unterhaltungselektronik

verbreitete HDMI-

Schnittstelle und für die MHL-

Schnittstelle sind jeweils ein

Messmodul erhältlich. Ein ana-

loges Audio-/Video-Schnittstellenmodul

und ein Modulatormodul

für Rundfunkstandards sind

in Vorbereitung.

Die R&S VTC analysiert zusammen

mit den ebenfalls neuen

HDMI-Optionen umfassend

Video- und Audioparameter

sowie Info-Frames in Echtzeit.

Um die Quellen und Senken zu

testen, ermöglicht er System-

Protokolltests nach der aktuellen

Compliance-Testspezifi kation

für HDMI 1.4c. Für die verschiedenen

Schnittstellen gibt es eine

Testsoftware mit vorgegebenen

Szenarien. In der Variante R&S

VT-B2361 HDMI RX werden

auch sogenannte Ultra-Definition-Auflösungen,

also 4k x 2k,

getestet. Diese finden in High-

End-Bildschirmen Anwendung.

Für die automatische Analyse

medialer Inhalte bietet Rohde

& Schwarz mehrere Optionen

sowohl für MHL- als auch

HDMI-Signale: Mit der R&S

VT-K2100 Video analysis lassen

sich in Echtzeit Timing und

Level einer jeden Videosignalkomponente

messen. Damit verifiziert

man beispielsweise, ob

Farbsignale korrekt übertragen

wurden. Mit der Optionen R&S

VT-K2110 AV Inspection und

R&S VT-K2111 AV Distortion

analysis werden Bildqualitätsanalysen

realisiert. Neben graphischer

Veranschaulichung werden

auch objektive Messwerte,

wie PSNR, SSIM und MOS, in

Echtzeit angeboten. Ebenso lassen

sich zum Beispiel Bitfehler

im Video herausfinden. Selbst

aussagekräftige Audioanalysen

sind mittels einer Option möglich.

Der R&S VTC ermittelt die

wichtigsten Parameter.

Mittels 11-Inch-Touchscreen ist

das R&S VTC leicht bedienbar,

aber auch über LAN mit einem

PC oder Tablet fernsteuerbar. Sie

unterstützt mehrere Sprachen.

Über die VXI-11-Schnittstelle

lässt sich das Gerät in eine automatische

Testumgebung einbinden.

Der Kunde kann den R&S

VTC genau an seine Testumgebung

anpassen und später für

neue Techniken erweitern.

■ Rohde & Schwarz GmbH

www.rohde-schwarz.de


Messtechnik

Skalierbares HF-Testsystem

Location Based Services dürfen

heute auf keinem Smartphone

mehr fehlen. Entsprechend hoch

ist der Testbedarf bei Netzbetreibern,

Endgeräteherstellern

und Testhäusern. Für sie stellt

Rohde & Schwarz mit dem R&S

TS8980LBS ein neues Mitglied

seiner HF-Testsystemfamilie

vor. Es erfüllt sowohl im Standard

festgelegte als auch netzbetreiberspezifische

Testanforderungen

für standortbezogene

Dienste.

Mit dem R&S TS8980LBS

von Rohde & Schwarz können

Anwender sicherstellen, dass

standortbezogene Dienste, wie

LBS oder LPP (LTE Positioning

Protocol), im Netzbetrieb funktionieren.

Das HF-Testsystem

basiert auf dem Wideband Radio

Communication Tester R&S

CMW500, der für das angeschlossene

Endgerät ein Mobilfunknetz

inklusive der Server

für ortsbezogene Dienste simuliert.

Der Signalgenerator R&S

SMBV100A, ausgestattet mit der

Softwareoption für GNSS, dient

als Satellitensimulator für GPS,

Galileo und Glonass. Damit lassen

sich die GNSS-Empfänger

der mobilen Endgeräte charakterisieren.

Der Signalgenerator

erzeugt unterschiedliche Konstellationen

aus bis zu zwölf

Satelliten in Echtzeit.

Das HF-Testsystem R&S

TS8980 ist skalierbar, wirtschaftlich

und zukunftssicher sowie

in verschiedenen Ausführungen

erhältlich: vom kleinen Entwicklungslabor-

bis zum komplexen

Conformance-Testsystem. Neue

Standards und Anforderungen

lassen sich nachrüsten

■ Rohde & Schwarz GmbH

www.rohde-schwarz.de

© 2010 AWR Corporation. All rights reserved.

AWR ® , der Innovationsführer bei

Hochfrequenz-EDA-Soft ware, liefert Software,

welche die Ent wick lung von High-

Tech-Produkten beschleu nigt.

Mit AWR als Ihre Hochfrequenz-

Design-Plattform können Sie neu ar tige,

preiswerte Produkte schneller und zuverlässiger

ent wickeln.

Finden Sie heraus, was AWR für Sie

tun kann:

• Microwave Office ® für die Entwicklung

von MMICs, Modulen und HF-Leiterplatten

• AXIEM für 3D-Planar-

Elektromagnetik-Analyse

• Analog Office ® für das Design von

RFICs

• Visual System Simulator für die

Konzeptionierung von Kommu ni kationsarchi

tek turen

Laden Sie eine KOSTENLOSE 30-Tage-

Testversion herunter und über zeugen Sie

sich selbst. www.awrcorp.com

AWR

Germany

info@awrcorp.com

+49 89 4111 23 702


LWL-Technik

High-Density-Verkabelungssystem

Das H.D.S. von

EasyLan für

Rechenzentren wurde

um LWL-Verbindungen

ergänzt.

Die Trunk-Kabel sind, wie

bei der Kupfervariante, beidseitig

mit kompakten 6-Port-

Modulen bestückt, die einfach

in einen H.D.S.-Einbaurahmen

geschraubt werden. Der

Anwender kann dabei Kupferund

LWL-Module mischen und

erreicht immer die maximale

Packungsdichte von bis zu 28

Modulen oder 168 Ports auf drei

Höheneinheiten. Die Lösung ist

kompakter und deutlich installations-

und wartungsfreundlicher

als vergleichbare vorkonfektionierte

Lösungen im Markt.

Der Anwender kann dabei je

nach bestehender Infrastruktur

und benötigter Link-Länge

zwischen Singlemode- sowie

OM3- und OM4-Mulitmodefasern

im Trunk-Kabel wählen. Die

Lösung eignet sich für schnelle

Verbindungen im Rechenzentrum

oder zur Anbindung von

Consolidation Points. Es gibt

passende Einbaurahmen in

19-Zoll-Technik sowie für den

Unterflureinbau. Anders als bei

den bisher erhältlichen Lösungen

dieser Art kommen die H.D.S.-

Module ohne zusätzliche Verbindungen

im Modul aus. Das

komplette Leitungsbündel wird

im Modulgehäuse aufgeteilt und

werkseitig direkt in den LC-

Duplex-Modulen angeschlossen.

Somit erzielt diese Lösung

Tektronix hat ein High-Speed

Optical Testing Toolset für

Ethernet-Standards vorgestellt.

Das neue Toolset für

das Sampling-Oszilloskop

DSA8300 (Digital Signal

Analyzer) eignet sich für den

Optical Compliance Test bis

zu 100G. Es handelt sich

um eine Single-Mainframe-

Lösung für Ethernet-Sktrukturen

mit 10G, 40G und 100G

(4x25), die viermal schneller

als bekannte Lösungen arbeitet.

Sie verfügt über eine integrierte

Clock-Recovery-Baugruppe.

Diese Komplettlösung

macht die Notwendigkeit von

zusätzlichem Test-Equipment,

wie optisch-elektrischer Konverter,

überflüssig. Weiter ermöglicht

sie eine verbesserte

Jitter-Analyse mit der seltenen

Möglichkeit, unkorreliertem

bounded Jitter (BUJ)

zu separieren und damit eine

bessere Identifikation von

Übersprech-Wegen.

deutlich weniger Dämpfungsverluste

und ist zudem preiswerter

und kompakter als Varianten

mit zwei Steckverbindungen

am Modul.

Die integrierte patentierte LED-

Funktion saCon (save Connectivity)

zeigt bei allen H.D.S.-

Links das zugehörige entfernte

Ende der Leitung an. Hierzu

kontaktiert der Anwender das

Modul an der einen Seite eines

H.D.S.-Links mit einem speziellen

Detektor und sieht dann

das zugehörige Modul an der

entfernten Seite des Links

aufleuchten. Das erleichtert

Umpatchungen und Wartungsmaßnahmen

erheblich.

■ EasyLan GmbH

info@easylan.de

www.easylan.de

Optisches High-Speed-Testgerät

fürs Ethernet

Der DSA8300 Digital Serial

Analyzer bedeutet eine versatile

modulare Architektur, welche

herausragende Bandbreite

und Signalreinheit bzw. High-

Performance TDR ermöglicht.

Damit wird eine hochakkurate

Analyse von Signalparametern

in Datenkommunikations-

Technologien möglich. Mit

sechs Modul-Slots kann der

DSA8300 simultan arbeiten

und zum Beispiel als Clock

Recovery Instrument, präzises

Phasenreferenzmodul

oder multiples elektrisches

und optisches Acquisition

Module für eine breite Palette

von Testkonfigurationen sorgen.

Die DSA8300-Serie ist

ein komplettes Toolset für

Optical Engineering Teams.

■ Tektronix

www.tektronix.com


Fachliteratur

Antennen und Strahlungsfelder

Elektromagnetische Wellen auf Leitungen,

im Freiraum und ihre Abstrahlung

Klaus W. Kark,

Vieweg+Teubner Verlag,

Wiesbaden; 4., aktualisierte

und erweiterte Auflage 2011.

XVIII, 446 Seiten. Mit 266

Abb. und 84 Tab, sowie 128

Übungsaufgaben, Broschur.

EUR 39,95

ISBN 978-3-8348-1495-1

leitungsantennen, verbesserte

Desìgnformeln für Doppelkonusantennen,

eine neue Tabelle

zu elektrischen Eigenschaften

ausgewählter Materialien und

eine erweiterte Übersetzungstabelle

wichtiger Fachbegriffe.

Klassische Entwurfsformeln für

die genannten Antennenformen

wurden durch numerische Simulationen

mit modernen 3D-Gitterverfahren

überprüft und konnten

ìn ihrer Genauigkeit gesteigert

werden. Außerdem wurden

an vielen Stellen Ergänzungen

und Verbesserungen vorgenommen.

Den Abschluss jedes Kapitels

bilden Übungsaufgaben zum

jeweiligen Thema, so dass eine

Eigenkontrolle möglich ist.

Aus dem Inhalt:

Mathematische Grundlagen
