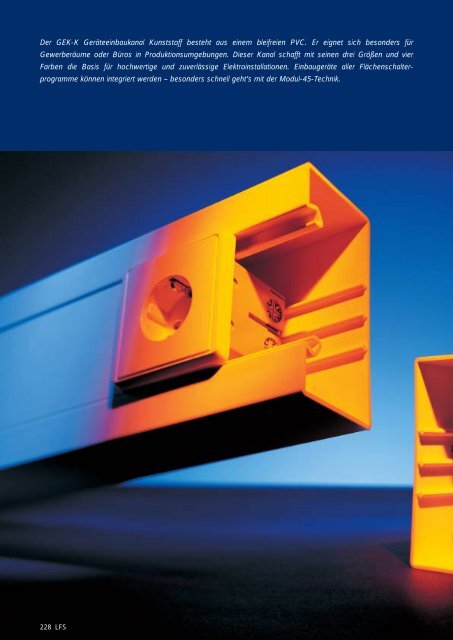

<strong>Der</strong> <strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong> <strong>besteht</strong> aus einem bleifreien PVC. Er eignet sich besonders für<br />
Gewerberäume oder Büros in Produktionsumgebungen. Dieser Kanal schafft mit seinen drei Größen und vier<br />
Farben die Basis für hochwertige und zuverlässige Elektroinstallationen. Einbaugeräte aller Flächenschalterprogramme<br />
können integriert werden – besonders schnell geht’s mit der Modul-45-Technik.<br />
228 LFS
<strong>GEK</strong>-K Ger teeinbaukanal<br />
<strong>Kunststoff</strong>-Systeme 80er Oberteil<br />
System bersicht ab Seite 232<br />
<strong>GEK</strong>-K 70 110 ab Seite 237<br />
<strong>GEK</strong>-K 70 135 ab Seite 240<br />
<strong>GEK</strong>-K 70 170 ab Seite 242<br />
Zubeh r<br />
Ger teeinbaukanal 80er Oberteil ab Seite 244<br />
<strong>GEK</strong>-K<br />
80er<br />
LFS<br />
229
Gepflegtes u§eres<br />
Neue Alternative für hochwertige Kanaloberflächen<br />
230 LFS
Zum Einrasten: Adapter<br />
Dank der Adapter vom Typ ADT K<br />
45… können auch im <strong>GEK</strong>-K Geräteeinbaukanal<br />
<strong>Kunststoff</strong> alle Vorzüge<br />
der schnellen Installation von<br />
Modul-45-Einbaugeräten genutzt<br />
werden. Die Adapter sind in den<br />
Ausführungen einfach und zwei- bis<br />
dreifach im Lieferprogramm. Diese<br />
werden lediglich in die Deckelkontur<br />
eingerastet.<br />
Alles drin: Einbaudose<br />
Durch die Geräteeinbaudose <strong>besteht</strong><br />
die Möglichkeit, alle üblichen<br />
Einbaugeräte mit Tragrahmen in den<br />
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong><br />
einzubauen. Diese Geräteeinbaudose<br />
kann in den Ausführungen<br />
einfach und zweifach geliefert werden.<br />
Besonderes Highlight des<br />
Programms ist eine einfache Geräteeinbaudose,<br />
mit welcher sich<br />
Lichtwellenleiteranschlussdosen einbauen<br />
lassen. Integriert ist eine<br />
Wickelhilfe, welche die Biegeradien<br />
der Lichtwellenleiter einhält.<br />
LFS 231
<strong>GEK</strong>-K Ger teeinbaukanal<br />
<strong>Kunststoff</strong>-Systeme 80er Oberteil<br />
Systemübersicht<br />
EGS Einbauger te<br />
(siehe EGS-Katalog)<br />
S.488<br />
<strong>GEK</strong>-K<br />
Ger teeinbaukanal<br />
S.237<br />
Wandabschlussblende<br />
S.239<br />
232 LFS
Au§eneck S.238<br />
LFS 233
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 110 mm<br />
<strong>GEK</strong>-K Geräteeinbaukanal zur<br />
direkten Wandmontage.<br />
Kanaltiefe 70 mm<br />
Kanalhöhe 110 mm, 135 mm und<br />
170 mm<br />
Lieferlänge 2000 mm<br />
Farben:<br />
Reinweiß RAL 9010<br />
Cremeweiß RAL 9001<br />
Lichtgrau RAL 7035<br />
Steingrau RAL 7030<br />
Formteile systemgebunden<br />
Prüfzeichen VDE<br />
<strong>GEK</strong>-K Geräteeinbaukanal aus bleifreiem Polyvinylchlorid geeignet zur Montage direkt auf der Wand oder an<br />
Wandkonsolen. Die Befestigung erfolgt über die Regellochung im Kanal. <strong>Der</strong> <strong>GEK</strong>-K Geräteeinbaukanal verfügt<br />
über Bodenpilze zur Aufnahme einer Trennwand aus <strong>Kunststoff</strong>. Durch Geräteeinbaudosen können Flächenschalterprogramme<br />
aus den Einbaugeräte-Systemen installiert werden. Durch spezielle Geräteeinbaudosen ist es möglich<br />
Geräte mit Lichtwellenleiteranschluss einzubauen. Hierbei werden die Lichtwellenleiter mit der Wickelhilfe in<br />
der Dose „aufgerollt". Dadurch ist der zulässige Biegeradius gewährleistet. <strong>Der</strong> Biegeradius wird bei der Lichtwelleleiterverlegung<br />
im <strong>GEK</strong>-K Geräteeinbaukanal durch den Bend-Radius sichergestellt. <strong>Der</strong> Bend-Radius ist für die<br />
Formteile Inneneck, Außeneck und Flachwinkel im Lieferprogramm und wird wie der Trennsteg auf den Bodenpilz<br />
aufgerastet. Ebenfalls können Modul 45 Einbaugeräte mittels Adapter in den <strong>GEK</strong>-K Geräteeinbaukanal integriert<br />
werden. Die Systemöffnung beträgt 80 mm.<br />
Systemkomponenten<br />
<strong>GEK</strong>-K Geräteeinbaukanal, Trennwand, Stoßstellenverbinder, Oberteil, Oberteilklammer, Formteile, Wandabschlussblende,<br />
Geräteeinbaudose, Adapter Modul 45<br />
Anwendungsbereich Lagerbüro<br />
Anwendungsbereich Labor<br />
Anwendungsbereich CAD-Büro<br />
Das <strong>GEK</strong>-K Geräteeinbaukanal-System wird meist<br />
in Büros, die der Produktion nahe liegen, eingesetzt.<br />
In Laboren schafft dieses System eine solide Basis<br />
für eine zuverlässige Elektroinstallation.<br />
Beim Einsatz im CAD Bereich kann bei räumlicher<br />
Änderung dank der vielen Formteile und Einbaumöglichkeiten<br />
eine Änderung schnell realisiert werden.<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
234 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 110 mm<br />
Kanal schneiden<br />
Montage Kanal<br />
Montage Formteile<br />
<strong>Der</strong> Geräteeinbaukanal kann mittels einer handelsüblichen<br />
Säge geschnitten werden.<br />
<strong>Der</strong> Geräteeinbaukanal kann mit z.B. Schlagdübeln<br />
Typ 910/SD direkt auf der Wand montiert werden.<br />
Die Formteile werden an der Wand montiert.<br />
Anschließend werden die Kanallängen direkt angesetzt.<br />
Zur höhenunterschiedslosen Verlegung kann<br />
der Stoßstellenverbinder Typ SSV-K eingesetzt werden.<br />
Hierdurch wird ein sauberer Übergang zwischen<br />
den Unterteilen gewährleistet.<br />
Montage Geräteeinbaudose<br />
Montage Geräteeinbaudose<br />
Montage Geräteeinbaudose<br />
Die Geräteeinbaudose wird von vorne in die 80er-<br />
Spur eingesteckt.<br />
Nun ist die Gerätedose horizontal im Geräteeinbaukanal<br />
immer noch verschiebbar.<br />
Durch drehen der Befestigungsschraube hebt sich<br />
der Befestigungsanker aus seiner Arretierung.<br />
Montage Geräteeinbaudose<br />
Ausbau der Geräteeinbaudose<br />
Ausbau der Geräteeinbaudose<br />
<strong>Der</strong> Befestigungsanker wird unter die Deckelspur<br />
gedreht und verklemmt somit Geräteeinbaudose<br />
und <strong>GEK</strong>-K Geräteeinbaukanal.<br />
Durch Losdrehen der Befestigungsschraube fällt der<br />
Befestigungsanker in seine Arretierung zurück.<br />
Beim weiteren Losdrehen hebt sich der Schraubenkopf<br />
aus der Geräteeinbaudose hervor. Es ergibt<br />
sich die Möglichkeit den Befestigungsanker in seine<br />
ursprüngliche Parkposition zu drücken.<br />
Ausbau der Geräteeinbaudose<br />
Montage Trennwand<br />
Gerätemontage<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Die Geräteeinbaudose kann aus dem Geräteeinbaukanal<br />
ausgebaut werden.<br />
Die Trennwand wird lediglich auf den Bodenpilz aufgerastet.<br />
Hierdurch ist eine saubere Trennung zwischen<br />
Kabeln unterschiedlicher Spannungsebenen<br />
gewährleistet.<br />
Die Geräte werden angeschlossen und in die Geräteeinbaudose<br />
eingebaut.<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS 235
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 110 mm<br />
Montage Wickelhilfe<br />
Montage Oberteilklammer<br />
Montage Oberteil Außeneck<br />
Nach Einführen der Lichtwellenleiterkabel wird<br />
durch die an der Durchführung angebrachte Zugentlastung<br />
das Kabel befestigt. Die Lichtwellenleiter<br />
werden in die Wickelhilfe gedreht. Dadurch wird ein<br />
Abknicken der Leiter in der Geräteeinbaudose verhindert.<br />
Montage Oberteil<br />
Die Oberteilklammer wird von hinten in der Deckelkontur<br />
befestigt. Sie verhindert ein Herausfallen der<br />
eingelegten Kabel.<br />
Montage Abdeckrahmen<br />
Das Außeneckoberteil wird in die Deckelkontur eingedrückt<br />
Montage Geräteeinbaudose<br />
Das Oberteil wird auf Länge geschnitten und in die<br />
Deckelkontur eingerastet.<br />
Montage Wandabschlussblende<br />
Sind die Schalt- und Steckgeräte in den Geräteeinbaudosen<br />
installiert und die Oberteile eingesetzt<br />
können die Abdeckrahmen und Zentralplatten aufgesetzt<br />
werden. Evtl. Schnittkanten der Oberteile<br />
sind somit kaschiert.<br />
Montage Modul 45 Geräte<br />
Nach dem Aufsetzen der Abdeckrahmen und Zentralplatten<br />
ergibt sich ein sauberes Bild der Installation.<br />
Die Auswahl des Schalterprogrammes der Einbaugeräte<br />
spielt eine große Rolle hierbei.<br />
Montage Modul 45 Geräte<br />
Die Wandabschlussblende wird auf den fertig montierten<br />
Geräteeinbaukanal montiert. Hierzu wird der<br />
doppelseitige Klebestreifen an der Unterseite abgezogen<br />
und die Wandabschlussblende aufgeklebt.<br />
Montage Modul 45 Geräte<br />
<strong>Der</strong> Adapter wird in die 80er-Spurweite von vorne<br />
her eingebracht.<br />
Bend Radius<br />
Die Rastnasen des Adapters werden von innen her<br />
eingedrückt. Dadurch ist der Halt im Geräteeinbaukanal<br />
gewährleistet.<br />
Nach Montage der Oberteile wird der Abdeckrahmen<br />
montiert. Dieser wird bis zum Einrasten aufgedrückt.<br />
<strong>Der</strong> Bend Radius wird wie der Trennsteg auf den<br />
Bodenpilz aufgerastet. Mit dieser Hilfe sind bei<br />
Lichtwellenleiterverlegung die richtigen Biegeradien<br />
sicher gestellt.<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
236 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 110 mm<br />
Montage Brandabschottung<br />
Montage Brandabschottung<br />
Montage Brandabschottung<br />
Es ist ein ca. 40 cm langes Deckelstück symmetrisch<br />
im Bereich des Durchbruchs zu berücksichtigen.<br />
Den Freiraum zwischen dem durchgeführten<br />
Geräteeinbaukanal bzw. Kanaloberteil und dem<br />
Wand- oder Deckendurchbruch vollständig mit formbeständigem,<br />
nichtbrennbarem Baustoff (Baustoffklasse<br />
DIN 4102-A), z. B. Zementmörtel oder Gipsmörtel<br />
verschließen.<br />
Montage Brandabschottung<br />
Die KBK-K Kabel-Brandschutzkissen in Längsrichtung<br />
flach liegend innerhalb des Kanals einbauen.<br />
Es muss sich dabei immer mindestens ein KBK-K<br />
Brandschutzkissen zwischen den einzelnen Kabellagen<br />
sowie zwischen den Kabeln und dem Geräteeinbaukanal<br />
befinden.<br />
Montage Schalldämmung<br />
Vollständiges Verschließen des Kanalinnenraumes<br />
unter Verwendung der drei unterschiedlichen Kissengrößen.<br />
Alle Freiräume, insbesondere die Zwickel<br />
zwischen den Kabeln müssen ausgefüllt werden.<br />
Fertige Montage<br />
Auch mit den flexiblen Schaumblöcken FBA-BK lassen<br />
sich Kabelabschottungen in Geräteeinbaukanälen<br />
sauber erstellen.<br />
110<br />
64<br />
80<br />
Die Schalldämmung wird im Bereich der Wanddurchführung<br />
in den Geräteeinbaukanal eingebracht.<br />
Hierdurch wird die Schallübertragung vermindert.<br />
Typ<br />
mm m kg/% m PVC<br />
<strong>GEK</strong>-K70110 reinweiß 2000 8 125,000 6270 11 5<br />
<strong>GEK</strong>-K70110 cremeweiß 2000 8 125,000 6270 10 7<br />
<strong>GEK</strong>-K70110 lichtgrau 2000 8 125,000 6270 13 1<br />
<strong>GEK</strong>-K70110 steingrau 2000 8 125,000 6270 12 3<br />
Kanalunterteil mit Bodenlochung zur direkten Wandmontage.<br />
Oberteilbreite 80 mm für jede Kanalbreite, daher sind beim Einsatz von Installationsgeräten keine<br />
gelochten Oberteilabschnitte erforderlich. Es sind ausschließlich Einbaugeräte mit kleinen Eckradien<br />
zu verwenden. Das Oberteil ist separat zu bestellen.<br />
Farbe<br />
Länge<br />
Dank der vielen durchdachten und aufeinander<br />
abgestimmten Komponenten lassen sich<br />
anspruchsvolle und saubere Installationen erstellen.<br />
<strong>GEK</strong>-K Geräteeinbaukanal Typ 70110<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/m<br />
L<br />
Stoßstellenverbinder<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Typ<br />
Oberfläche<br />
Gewicht<br />
kg/% St.<br />
Art.-Nr.<br />
KU galvanisch verzinkt 50 1,950 6031 99 4<br />
Stoßstellenverbinder zum Verbinden der Kanalunterteile. Pro Kanalverbindung werden 2 Stück<br />
benötigt.<br />
Typ<br />
mm m kg/% m PVC<br />
<strong>GEK</strong>-OT80 reinweiß 2000 16 38,000 6270 81 6<br />
<strong>GEK</strong>-OT80 cremeweiß 2000 16 38,000 6270 80 8<br />
<strong>GEK</strong>-OT80 lichtgrau 2000 16 38,000 6270 83 2<br />
<strong>GEK</strong>-OT80 steingrau 2000 16 38,000 6270 82 4<br />
Kanaloberteil zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Farbe<br />
Länge<br />
Verp.<br />
Stück<br />
Verp.<br />
Gewicht<br />
St<br />
/<br />
Art.-Nr.<br />
G<br />
Preis<br />
€/St.<br />
L<br />
Preis<br />
€/m<br />
L<br />
Kanal-Oberteil<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS 237
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 110 mm<br />
Flachwinkel<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KF70110 reinweiß 1 30,000 6272 01 0<br />
<strong>GEK</strong>-KF70110 cremeweiß 1 30,000 6272 00 2<br />
<strong>GEK</strong>-KF70110 lichtgrau 1 30,000 6272 03 7<br />
<strong>GEK</strong>-KF70110 steingrau 1 30,000 6272 02 9<br />
Flachwinkel zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Preis<br />
€/St.<br />
L<br />
Oberteil muß separat bestellt werden.<br />
Flachwinkel-Oberteil<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KOTF80 reinweiß 2 11,000 6274 01 3<br />
<strong>GEK</strong>-KOTF80 cremeweiß 2 11,000 6274 00 5<br />
<strong>GEK</strong>-KOTF80 lichtgrau 2 11,000 6274 04 8<br />
<strong>GEK</strong>-KOTF80 steingrau 2 11,000 6274 02 1<br />
Oberteil zum Verschließen der Flachwinkel.<br />
Preis<br />
€/St.<br />
L<br />
Außeneck<br />
Außeneck-Oberteil<br />
Inneneck<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KA70110 reinweiß 1 42,000 6272 32 0<br />
<strong>GEK</strong>-KA70110 cremeweiß 1 42,000 6272 31 2<br />
<strong>GEK</strong>-KA70110 lichtgrau 1 42,000 6272 34 7<br />
<strong>GEK</strong>-KA70110 steingrau 1 42,000 6272 33 9<br />
Ausseneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Oberteil muss separat bestellt werden.<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KOTA80 reinweiß 2 13,500 6274 16 1<br />
<strong>GEK</strong>-KOTA80 cremeweiß 2 13,500 6274 15 3<br />
<strong>GEK</strong>-KOTA80 lichtgrau 2 13,500 6274 19 6<br />
<strong>GEK</strong>-KOTA80 steingrau 2 13,500 6274 18 8<br />
Oberteil zum Verschließen der Außenecken.<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KI70110 reinweiß 1 40,000 6272 63 0<br />
<strong>GEK</strong>-KI70110 cremeweiß 1 40,000 6272 62 2<br />
<strong>GEK</strong>-KI70110 lichtgrau 1 40,000 6272 65 7<br />
<strong>GEK</strong>-KI70110 steingrau 1 40,000 6272 64 9<br />
Inneneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Preis<br />
€/St.<br />
L<br />
Preis<br />
€/St.<br />
L<br />
Preis<br />
€/St.<br />
L<br />
T-Stück<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KT70110 reinweiß 1 39,000 6273 01 7<br />
<strong>GEK</strong>-KT70110 cremeweiß 1 39,000 6273 00 9<br />
<strong>GEK</strong>-KT70110 lichtgrau 1 39,000 6273 03 3<br />
<strong>GEK</strong>-KT70110 steingrau 1 39,000 6273 02 5<br />
T-Stück zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Preis<br />
€/St.<br />
L<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
238 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
Endstück zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 110 mm<br />
Typ<br />
Farbe<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
<strong>GEK</strong>-KE70110 reinweiß 10 3,800 6273 31 9<br />
<strong>GEK</strong>-KE70110 cremeweiß 10 3,800 6273 30 0<br />
<strong>GEK</strong>-KE70110 lichtgrau 10 3,800 6273 33 5<br />
<strong>GEK</strong>-KE70110 steingrau 10 3,800 6273 32 7<br />
Preis<br />
€/St.<br />
L<br />
Endstück<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. Alu<br />
€/St.<br />
L<br />
<strong>GEK</strong>-KWAO/70110 reinweiß 1 9,900 6275 02 8<br />
<strong>GEK</strong>-KWAO/70110 cremeweiß 1 9,900 6275 00 1<br />
<strong>GEK</strong>-KWAO/70110 lichtgrau 1 9,900 6275 04 4<br />
<strong>GEK</strong>-KWAO/70110 steingrau 1 9,900 6275 03 6<br />
Wandabschlussblende offen zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Wandabschlussblende, offen<br />
Wandabschlussblende, geschlossen<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. Alu L<br />
<strong>GEK</strong>-KWAG/70110 reinweiß 1 16,000 6275 41 9<br />
<strong>GEK</strong>-KWAG/70110 cremeweiß 1 16,000 6275 40 0<br />
<strong>GEK</strong>-KWAG/70110 lichtgrau 1 16,000 6275 43 5<br />
<strong>GEK</strong>-KWAG/70110 steingrau 1 16,000 6275 42 7<br />
Wandabschlussblende zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle<br />
bei Konsolenmontage.<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS 239
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 135 mm<br />
<strong>GEK</strong>-K Geräteeinbaukanal-System, Typ 70135<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>GEK</strong>-K70135 reinweiß 2000 8 145,000 6270 19 0<br />
<strong>GEK</strong>-K70135 cremeweiß 2000 8 145,000 6270 18 2<br />
<strong>GEK</strong>-K70135 lichtgrau 2000 8 145,000 6270 21 2<br />
<strong>GEK</strong>-K70135 steingrau 2000 8 145,000 6270 20 4<br />
Kanalunterteil mit Bodenlochung zur direkten Wandmontage.<br />
Preis<br />
€/m<br />
L<br />
135<br />
64<br />
80<br />
Oberteilbreite 80 mm für jede Kanalbreite, daher sind beim Einsatz von Installationsgeräten keine<br />
gelochten Oberteilabschnitte erforderlich. Es sind ausschließlich Einbaugeräte mit kleinen Eckradien<br />
zu verwenden. Das Oberteil ist separat zu bestellen.<br />
Stoßstellenverbinder<br />
Kanal-Oberteil<br />
Typ<br />
Oberfläche<br />
Verp.<br />
Stück<br />
Gewicht<br />
kg/% St.<br />
Art.-Nr.<br />
KU<br />
galvanisch verzinkt 50 1,950 6031 99 4<br />
Stoßstellenverbinder zum Verbinden der Kanalunterteile. Pro Kanalverbindung werden 2 Stück<br />
benötigt.<br />
St<br />
/<br />
G<br />
Preis<br />
€/St.<br />
L<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>GEK</strong>-OT80 reinweiß 2000 16 38,000 6270 81 6<br />
<strong>GEK</strong>-OT80 cremeweiß 2000 16 38,000 6270 80 8<br />
<strong>GEK</strong>-OT80 lichtgrau 2000 16 38,000 6270 83 2<br />
<strong>GEK</strong>-OT80 steingrau 2000 16 38,000 6270 82 4<br />
Kanaloberteil zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Preis<br />
€/m<br />
L<br />
Flachwinkel<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KF70135 reinweiß<br />
1 39,000 6272 09 6<br />
<strong>GEK</strong>-KF70135 cremeweiß<br />
1 39,000 6272 08 8<br />
<strong>GEK</strong>-KF70135 lichtgrau<br />
1 39,000 6272 12 6<br />
<strong>GEK</strong>-KF70135 steingrau<br />
1 39,000 6272 11 8<br />
Flachwinkel zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Preis<br />
€/St.<br />
L<br />
Oberteil muss separat bestellt werden.<br />
Flachwinkel-Oberteil<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KOTF80 reinweiß<br />
2 11,000 6274 01 3<br />
<strong>GEK</strong>-KOTF80 cremeweiß<br />
2 11,000 6274 00 5<br />
<strong>GEK</strong>-KOTF80 lichtgrau<br />
2 11,000 6274 04 8<br />
<strong>GEK</strong>-KOTF80 steingrau<br />
2 11,000 6274 02 1<br />
Preis<br />
€/St.<br />
L<br />
Oberteil zum Verschließen der Flachwinkel.<br />
Außeneck<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KA70135 reinweiß<br />
1 50,000 6272 40 1<br />
<strong>GEK</strong>-KA70135 cremeweiß<br />
1 50,000 6272 39 8<br />
<strong>GEK</strong>-KA70135 lichtgrau<br />
1 50,000 6272 43 6<br />
<strong>GEK</strong>-KA70135 steingrau<br />
1 50,000 6272 42 8<br />
Ausseneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Oberteil muss separat bestellt werden.<br />
Preis<br />
€/St.<br />
L<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
240 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 135 mm<br />
Außeneck-Oberteil<br />
Oberteil zum Verschließen der Außenecken.<br />
Typ<br />
Farbe<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
<strong>GEK</strong>-KOTA80 reinweiß 2 13,500 6274 16 1<br />
<strong>GEK</strong>-KOTA80 cremeweiß 2 13,500 6274 15 3<br />
<strong>GEK</strong>-KOTA80 lichtgrau 2 13,500 6274 19 6<br />
<strong>GEK</strong>-KOTA80 steingrau 2 13,500 6274 18 8<br />
Farbe<br />
<strong>GEK</strong>-KI70135 reinweiß 1 55,000 6272 71 1<br />
<strong>GEK</strong>-KI70135 cremeweiß 1 55,000 6272 70 3<br />
<strong>GEK</strong>-KI70135 lichtgrau 1 55,000 6272 74 6<br />
<strong>GEK</strong>-KI70135 steingrau 1 55,000 6272 73 8<br />
Inneneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Typ<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
Preis<br />
€/St.<br />
L<br />
Preis<br />
€/St.<br />
L<br />
Inneneck<br />
T-Stück<br />
Farbe<br />
T-Stück zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Typ<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
<strong>GEK</strong>-KT70135 reinweiß 1 49,000 6273 09 2<br />
<strong>GEK</strong>-KT70135 cremeweiß 1 49,000 6273 08 4<br />
<strong>GEK</strong>-KT70135 lichtgrau 1 49,000 6273 11 4<br />
<strong>GEK</strong>-KT70135 steingrau 1 49,000 6273 10 6<br />
Preis<br />
€/St.<br />
L<br />
Endstück<br />
Endstück zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Typ<br />
Farbe<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
<strong>GEK</strong>-KE70135 reinweiß 10 4,300 6273 39 4<br />
<strong>GEK</strong>-KE70135 cremeweiß 10 4,300 6273 38 6<br />
<strong>GEK</strong>-KE70135 lichtgrau 10 4,300 6273 41 6<br />
<strong>GEK</strong>-KE70135 steingrau 10 4,300 6273 40 8<br />
Preis<br />
€/St.<br />
L<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. Alu<br />
€/St.<br />
L<br />
<strong>GEK</strong>-KWAO/70135 reinweiß 1 10,800 6275 09 5<br />
<strong>GEK</strong>-KWAO/70135 cremeweiß 1 10,800 6275 08 7<br />
<strong>GEK</strong>-KWAO/70135 lichtgrau 1 10,800 6275 11 7<br />
<strong>GEK</strong>-KWAO/70135 steingrau 1 10,800 6275 10 9<br />
Wandabschlussblende offen zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Wandabschlussblende, offen<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Wandabschlussblende, geschlossen<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. Alu L<br />
<strong>GEK</strong>-KWAG/70135 reinweiß 1 17,500 6275 49 4<br />
<strong>GEK</strong>-KWAG/70135 cremeweiß 1 17,500 6275 48 6<br />
<strong>GEK</strong>-KWAG/70135 lichtgrau 1 17,500 6275 51 6<br />
<strong>GEK</strong>-KWAG/70135 steingrau 1 17,500 6275 50 8<br />
Wandabschlussblende zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle<br />
bei Konsolenmontage.<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS 241
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 170 mm<br />
<strong>GEK</strong>-K Geräteeinbaukanal-System, Typ 70170<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>GEK</strong>-K70170 reinweiß 2000 8 175,000 6270 26 3<br />
<strong>GEK</strong>-K70170 cremeweiß 2000 8 175,000 6270 25 5<br />
<strong>GEK</strong>-K70170 lichtgrau 2000 8 175,000 6270 29 8<br />
<strong>GEK</strong>-K70170 steingrau 2000 8 175,000 6270 27 1<br />
Preis<br />
€/m<br />
L<br />
170<br />
80<br />
Kanalunterteil mit Bodenlochung zur direkten Wandmontage.<br />
64<br />
Oberteilbreite 80 mm für jede Kanalbreite, daher sind beim Einsatz von Installationsgeräten keine<br />
gelochten Oberteilabschnitte erforderlich. Es sind ausschließlich Einbaugeräte mit kleinen Eckradien<br />
zu verwenden. Das Oberteil ist separat zu bestellen.<br />
Stoßstellenverbinder<br />
Kanal-Oberteil<br />
Typ<br />
Oberfläche<br />
Verp.<br />
Stück<br />
Gewicht<br />
kg/% St.<br />
Art.-Nr.<br />
KU<br />
galvanisch verzinkt 50 1,950 6031 99 4<br />
Stoßstellenverbinder zum Verbinden der Kanalunterteile. Pro Kanalverbindung werden 2 Stück<br />
benötigt.<br />
St<br />
/<br />
G<br />
Preis<br />
€/St.<br />
L<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>GEK</strong>-OT80 reinweiß 2000 16 38,000 6270 81 6<br />
<strong>GEK</strong>-OT80 cremeweiß 2000 16 38,000 6270 80 8<br />
<strong>GEK</strong>-OT80 lichtgrau 2000 16 38,000 6270 83 2<br />
<strong>GEK</strong>-OT80 steingrau 2000 16 38,000 6270 82 4<br />
Kanaloberteil zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Preis<br />
€/m<br />
L<br />
Flachwinkel<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KF70170 reinweiß<br />
1 53,000 6272 17 7<br />
<strong>GEK</strong>-KF70170 cremeweiß<br />
1 53,000 6272 16 9<br />
<strong>GEK</strong>-KF70170 lichtgrau<br />
1 53,000 6272 19 3<br />
<strong>GEK</strong>-KF70170 steingrau<br />
1 53,000 6272 18 5<br />
Flachwinkel zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Preis<br />
€/St.<br />
L<br />
Oberteil muß separat bestellt werden.<br />
Flachwinkel-Oberteil<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KOTF80 reinweiß<br />
2 11,000 6274 01 3<br />
<strong>GEK</strong>-KOTF80 cremeweiß<br />
2 11,000 6274 00 5<br />
<strong>GEK</strong>-KOTF80 lichtgrau<br />
2 11,000 6274 04 8<br />
<strong>GEK</strong>-KOTF80 steingrau<br />
2 11,000 6274 02 1<br />
Preis<br />
€/St.<br />
L<br />
Oberteil zum Verschließen der Flachwinkel.<br />
Außeneck<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>GEK</strong>-KA70170 reinweiß<br />
1 60,000 6272 48 7<br />
<strong>GEK</strong>-KA70170 cremeweiß<br />
1 60,000 6272 47 9<br />
<strong>GEK</strong>-KA70170 lichtgrau<br />
1 60,000 6272 50 9<br />
<strong>GEK</strong>-KA70170 steingrau<br />
1 60,000 6272 49 5<br />
Ausseneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Oberteil muss separat bestellt werden.<br />
Preis<br />
€/St.<br />
L<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
242 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
<strong>GEK</strong>-K Geräteeinbaukanal-Systeme, Kanalhöhe 170 mm<br />
Außeneck-Oberteil<br />
Oberteil zum Verschließen der Außenecken.<br />
Typ<br />
Farbe<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
<strong>GEK</strong>-KOTA80 reinweiß 2 13,500 6274 16 1<br />
<strong>GEK</strong>-KOTA80 cremeweiß 2 13,500 6274 15 3<br />
<strong>GEK</strong>-KOTA80 lichtgrau 2 13,500 6274 19 6<br />
<strong>GEK</strong>-KOTA80 steingrau 2 13,500 6274 18 8<br />
Farbe<br />
<strong>GEK</strong>-KI70170 reinweiß 1 67,000 6272 79 7<br />
<strong>GEK</strong>-KI70170 cremeweiß 1 67,000 6272 78 9<br />
<strong>GEK</strong>-KI70170 lichtgrau 1 67,000 6272 81 9<br />
<strong>GEK</strong>-KI70170 steingrau 1 67,000 6272 80 0<br />
Inneneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Typ<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
Preis<br />
€/St.<br />
L<br />
Preis<br />
€/St.<br />
L<br />
Inneneck<br />
T-Stück<br />
Farbe<br />
T-Stück zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Typ<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
<strong>GEK</strong>-KT70170 reinweiß 1 65,000 6273 16 5<br />
<strong>GEK</strong>-KT70170 cremeweiß 1 65,000 6273 15 7<br />
<strong>GEK</strong>-KT70170 lichtgrau 1 65,000 6273 18 1<br />
<strong>GEK</strong>-KT70170 steingrau 1 65,000 6273 17 3<br />
Preis<br />
€/St.<br />
L<br />
Endstück<br />
Endstück zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Typ<br />
Farbe<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
<strong>GEK</strong>-KE70170 reinweiß 10 5,100 6273 46 7<br />
<strong>GEK</strong>-KE70170 cremeweiß 10 5,100 6273 45 9<br />
<strong>GEK</strong>-KE70170 lichtgrau 10 5,100 6273 48 3<br />
<strong>GEK</strong>-KE70170 steingrau 10 5,100 6273 47 5<br />
Preis<br />
€/St.<br />
L<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. Alu<br />
€/St.<br />
L<br />
<strong>GEK</strong>-KWAO/70170 reinweiß 1 12,100 6275 17 6<br />
<strong>GEK</strong>-KWAO/70170 cremeweiß 1 12,100 6275 16 8<br />
<strong>GEK</strong>-KWAO/70170 lichtgrau 1 12,100 6275 19 2<br />
<strong>GEK</strong>-KWAO/70170 steingrau 1 12,100 6275 18 4<br />
Wandabschlussblende offen zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />
Wandabschlussblende, offen<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Wandabschlussblende, geschlossen<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. Alu L<br />
<strong>GEK</strong>-KWAG/70170 reinweiß 1 21,000 6275 56 7<br />
<strong>GEK</strong>-KWAG/70170 cremeweiß 1 21,000 6275 55 9<br />
<strong>GEK</strong>-KWAG/70170 lichtgrau 1 21,000 6275 58 3<br />
<strong>GEK</strong>-KWAG/70170 steingrau 1 21,000 6275 57 5<br />
Wandabschlussblende zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle<br />
bei Konsolenmontage.<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS 243
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
Zubehör Geräteeinbaukanal <strong>GEK</strong>-K<br />
Oberteilklammer<br />
Typ<br />
KL<br />
Farbe<br />
steingrau<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Stück kg/% St. PVC<br />
25 0,500 6270 56 5<br />
Oberteilklammer zur besseren und einfachen Verlegung der Leitungen im <strong>GEK</strong>-K Geräteeinbaukanal.<br />
Preis<br />
€/St.<br />
L<br />
Geräteeinbaudose, einfach<br />
Die Oberteilklammer ist auf der ganzen Kanallänge verschiebbar.<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
2390/8T steingrau 5 6,500 6270 74 3<br />
Geräteeinbaudose einfach zur Montage von Geräten mit Tragring.<br />
Preis<br />
€/St.<br />
L<br />
Die Geräteeinbaudose wird in der Deckelkontur befestigt.<br />
Geräteeinbaudose, zweifach<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
2390/8T2 steingrau 5 10,500 6270 77 8<br />
Geräteeinbaudose zweifach zur Montage von Geräten mit Tragring.<br />
Preis<br />
€/St.<br />
L<br />
Geräteeinbaudose mit Wickelhilfe<br />
Die Geräteeinbaudose wird in der Deckelkontur befestigt.<br />
Es können zwei Geräte mit Tragring montiert werden, oder ein Dreifach-Gerät was den Platz von<br />
zwei Standardgeräten benötigt.<br />
Typ<br />
Farbe<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Stück kg/% St. PVC<br />
2390/8T LW steingrau 5 7,500 6270 75 1<br />
Geräteeinbaudose einfach mit Wickelhilfe für Lichtwellenleiter<br />
Die Geräteeinbaudose wird in der Deckelkontur befestigt.<br />
Preis<br />
€/St.<br />
L<br />
Zugentlastung<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
2390/Z8 steingrau 50 0,500 6270 72 7<br />
Zugentlastung zum Anbau an Geräteeinbaudosen.<br />
Preis<br />
€/St.<br />
L<br />
Zugentlastung passend zur Geräteeinbaudose 2390/8T...<br />
Adapter für Datentechnik und ELKO-Geräte<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St.<br />
ADT E 80-1 graphitschwarz 12 2,570 6258 10 7<br />
Zur Aufnahme von ELKO Geräten und für Datentechnik einfach.<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr.<br />
Stück kg/% St.<br />
ADT E 80-2/3 graphitschwarz 6 4,080 6258 11 1<br />
Zur Aufnahme von ELKO Geräten und für Datentechnik zweifach/dreifach.<br />
Preis<br />
€/St.<br />
L<br />
Preis<br />
€/St.<br />
L<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
244 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
Zubehör Geräteeinbaukanal <strong>GEK</strong>-K<br />
Adapter Modul 45, einfach<br />
Typ<br />
ADT K 45-1<br />
Für Einbaugeräte Modul 45, einfach.<br />
Farbe<br />
Maß<br />
a<br />
mm<br />
Maß<br />
b<br />
mm<br />
graphitschwarz 75 74,5<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
12 2,620 6258 13 1<br />
Preis<br />
€/St.<br />
L<br />
Abdeckrahmen für ADT K 45/1<br />
Typ<br />
Farbe<br />
Abdeckrahmen für Adapter Modul 45, einfach<br />
Maß<br />
a<br />
mm<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
ADR 45/1 reinweiß 83<br />
10 2,100 6258 03 4<br />
ADR 45/1 alu-lackiert 83<br />
10 2,100 6258 03 6<br />
PC<br />
Preis<br />
€/St.<br />
L<br />
Typ<br />
ADT H1<br />
Farbe<br />
mm mm<br />
transparent 53,5 53<br />
Abdeckhaube zum Abdecken der Modul 45-Steckdosen, bei der Montage mit Adaptern im <strong>GEK</strong>-K<br />
Geräteeinbaukanal.<br />
Maß<br />
a<br />
Maß<br />
b<br />
Abdeckhaube Modul 45, einfach<br />
Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. PS<br />
€/St.<br />
L<br />
10 1,890 6258 17 4<br />
Adapter Modul 45, zweifach/dreifach<br />
Typ<br />
Farbe<br />
ADT K45/2/3 graphitschwarz<br />
Für Einbaugeräte Modul 45, zweifach/dreifach.<br />
Maß<br />
a<br />
mm<br />
149<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm Stück kg/% St.<br />
74,5 6 4,270 6258 13 5<br />
Preis<br />
€/St.<br />
L<br />
Typ<br />
Abdeckrahmen für Adapter Modul 45, zweifach<br />
mm mm Stück kg/% St. PC<br />
ADR 45/2 reinweiß 154 83 5 3,500 6258 04 0<br />
ADR 45/2 alu-lackiert 154 83 5 3,500 6258 04 2<br />
Abdeckrahmen für ADT K45/2/3.<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
L<br />
Abdeckrahmen für Adapter Modul 45, dreifach<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Typ<br />
mm mm Stück kg/% St. PC<br />
ADR 45/3 reinweiß 154 83 5 3,100 6258 04 6<br />
ADR 45/3 alu-lackiert 154 83 5 3,100 6258 04 8<br />
Abdeckrahmen für ADT K45/2/3.<br />
Typ<br />
Farbe<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
ADT H2/3 transparent 140,5 53 5 4,400 6258 18 2<br />
Abdeckhaube zum Abdecken der Modul 45-Steckdosen, bei der Montage mit Adaptern im <strong>GEK</strong>-K<br />
Geräteeinbaukanal.<br />
Preis<br />
€/St.<br />
L<br />
Abdeckhaube Modul 45, zweifach/dreifach<br />
Maß<br />
a<br />
mm<br />
Maß<br />
b<br />
mm<br />
Verp.<br />
Gewicht<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PS<br />
Preis<br />
€/St.<br />
L<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS 245
<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-Systeme, 80er Oberteil<br />
Zubehör Geräteeinbaukanal <strong>GEK</strong>-K<br />
Trennwand<br />
Typ<br />
2371<br />
Farbe<br />
lichtgrau<br />
Länge Verp.<br />
mm m<br />
2000 40<br />
Gewicht Art.-Nr.<br />
kg/% m PVC<br />
17,000 6023 11 8<br />
Preis<br />
€/m<br />
I<br />
8<br />
2<br />
Trennwand zur Unterteilung der Kanäle bei unterschiedlichen Spannungsebenen.<br />
48.5<br />
Die Trennwände werden auf den Bodenpilzen aufgesteckt.<br />
12.6<br />
Bend-Radius Flachwinkel<br />
Typ Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Preis<br />
€/St.<br />
Stück kg/% St. PVC<br />
I<br />
TW/BR-F lichtgrau 5 4,100 6023 08 9<br />
Bend Radius zur normgerechten Verlegung und Einhaltung der Biegeradien von Lichtwellenleitern<br />
in WDK-Kanälen ab 60 mm Seitenhöhe und <strong>GEK</strong>-K Kanälen.<br />
Bend-Radius Außeneck<br />
Typ Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Preis<br />
€/St.<br />
Stück kg/% St. PVC<br />
I<br />
TW/BR-A lichtgrau 5 4,600 6023 08 5<br />
Bend Radius zur normgerechten Verlegung und Einhaltung der Biegeradien von Lichtwellenleitern<br />
in WDK-Kanälen ab 60 mm Seitenhöhe und <strong>GEK</strong>-K Kanälen.<br />
Bend-Radius Inneneck<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Preis<br />
€/St.<br />
Stück kg/% St. PVC<br />
I<br />
TW/BR-I lichtgrau 5 4,120 6023 08 1<br />
Bend Radius zur normgerechten Verlegung und Einhaltung der Biegeradien von Lichtwellenleitern<br />
in WDK-Kanälen ab 60 mm Seitenhöhe und <strong>GEK</strong>-K Kanälen.<br />
Schalldämmung<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Typ<br />
Verp. Gewicht Art.-Nr.<br />
Preis<br />
€/St.<br />
Stück kg/% St.<br />
L<br />
7LSB<br />
15 100,500 6288 65 0<br />
Die Schallschutzbarriere dient zur Minderung der Luftschall-Übertragung z.B. bei Führung des<br />
Kanalsystems durch Wanddurchbrüche zwischen zwei Büros. Die Schallschutzbarriere <strong>besteht</strong><br />
aus Steinwolle die im Lieferzustand einen Durchmesser von ca. 50mm und eine Länge von ca.<br />
300mm hat. Das Material muss bei der Montage nicht extrem komprimiert werden.<br />
Die Dämpfung beträgt ca. 40 dB.<br />
246 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
Sprache ändern
