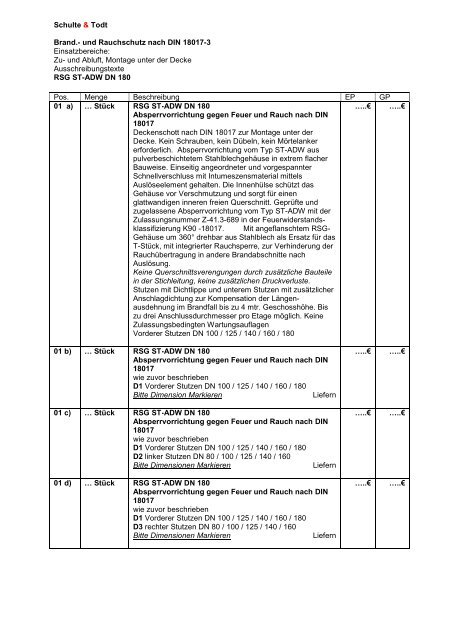

<strong>Schulte</strong> & <strong>Todt</strong><br />
Brand.- und Rauchschutz nach DIN <strong>180</strong>17-3<br />
Einsatzbereiche:<br />
Zu- und Abluft, Montage unter der Decke<br />
Ausschreibungstexte<br />
<strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>180</strong><br />
Pos. Menge Beschreibung EP GP<br />
01 a) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>180</strong><br />
Absperrvorrichtung gegen Feuer und Rauch nach DIN<br />
<strong>180</strong>17<br />
Deckenschott nach DIN <strong>180</strong>17 zur Montage unter der<br />
Decke. Kein Schrauben, kein Dübeln, kein Mörtelanker<br />
erforderlich. Absperrvorrichtung vom Typ <strong>ST</strong>-<strong>ADW</strong> aus<br />
pulverbeschichtetem Stahlblechgehäuse in extrem flacher<br />
Bauweise. Einseitig angeordneter und vorgespannter<br />
Schnellverschluss mit Intumeszensmaterial mittels<br />
Auslöseelement gehalten. Die Innenhülse schützt das<br />
Gehäuse vor Verschmutzung und sorgt für einen<br />
glattwandigen inneren freien Querschnitt. Geprüfte und<br />
zugelassene Absperrvorrichtung vom Typ <strong>ST</strong>-<strong>ADW</strong> mit der<br />
Zulassungsnummer Z-41.3-689 in der Feuerwiderstandsklassifizierung<br />
…..€ …..€<br />
K90 -<strong>180</strong>17. Mit angeflanschtem <strong>RSG</strong>-<br />
Gehäuse um 360° drehbar aus Stahlblech als Ersatz für das<br />
T-Stück, mit integrierter Rauchsperre, zur Verhinderung der<br />
Rauchübertragung in andere Brandabschnitte nach<br />
Auslösung.<br />
Keine Querschnittsverengungen durch zusätzliche Bauteile<br />
in der Stichleitung, keine zusätzlichen Druckverluste.<br />
Stutzen mit Dichtlippe und unterem Stutzen mit zusätzlicher<br />
Anschlagdichtung zur Kompensation der Längenausdehnung<br />
im Brandfall bis zu 4 mtr. Geschosshöhe. Bis<br />
zu drei Anschlussdurchmesser pro Etage möglich. Keine<br />
Zulassungsbedingten Wartungsauflagen<br />
Vorderer Stutzen DN 100 / 125 / 140 / 160 / <strong>180</strong><br />
01 b) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>180</strong><br />
Absperrvorrichtung gegen Feuer und Rauch nach DIN<br />
<strong>180</strong>17<br />
wie zuvor beschrieben<br />
D1 Vorderer Stutzen DN 100 / 125 / 140 / 160 / <strong>180</strong><br />
Bitte Dimension Markieren<br />
Liefern<br />
01 c) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>180</strong><br />
Absperrvorrichtung gegen Feuer und Rauch nach DIN<br />
<strong>180</strong>17<br />
wie zuvor beschrieben<br />
D1 Vorderer Stutzen DN 100 / 125 / 140 / 160 / <strong>180</strong><br />
D2 linker Stutzen DN 80 / 100 / 125 / 140 / 160<br />
Bitte Dimensionen Markieren<br />
Liefern<br />
01 d) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>180</strong><br />
Absperrvorrichtung gegen Feuer und Rauch nach DIN<br />
<strong>180</strong>17<br />
wie zuvor beschrieben<br />
D1 Vorderer Stutzen DN 100 / 125 / 140 / 160 / <strong>180</strong><br />
D3 rechter Stutzen DN 80 / 100 / 125 / 140 / 160<br />
Bitte Dimensionen Markieren<br />
Liefern<br />
…..€<br />
…..€<br />
…..€<br />
…..€<br />
…..€<br />
…..€
01 e) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>180</strong><br />
Absperrvorrichtung gegen Feuer und Rauch nach DIN<br />
<strong>180</strong>17<br />
wie zuvor beschrieben<br />
D1 Vorderer Stutzen DN 100 / 125 / 140 / 160 / <strong>180</strong><br />
D2 linker Stutzen DN 80 / 100 / 125 / 140 / 160<br />
D3 rechter Stutzen DN 80 / 100 / 125 / 140 / 160<br />
Bitte Dimensionen Markieren<br />
Liefern<br />
Fabrikat:<br />
<strong>Schulte</strong> & <strong>Todt</strong><br />
Systemtechnik GmbH & Co. KG<br />
Wiebelsheidestraße 16 - 59757 Arnsberg<br />
Stand 07/2012 (Technische Änderungen vorbehalten)<br />
Zu beachten sind: <strong>Schulte</strong> & <strong>Todt</strong> Montage.- und Betriebsanleitungen, die<br />
Zulassung Z-41.3-689<br />
