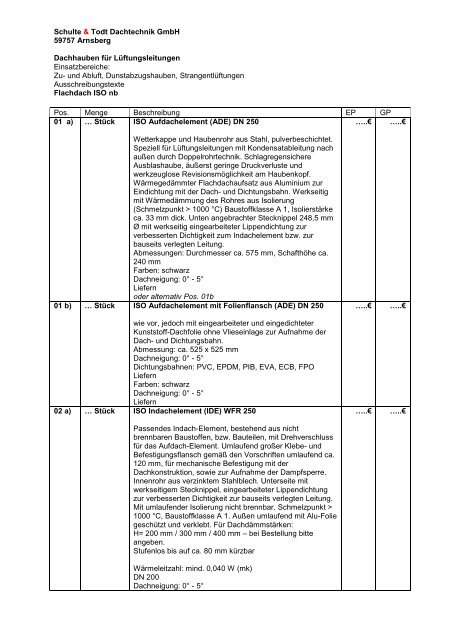

PDF öffnen (21 KB) - Dachdurchführungen von Schulte & Todt
PDF öffnen (21 KB) - Dachdurchführungen von Schulte & Todt
PDF öffnen (21 KB) - Dachdurchführungen von Schulte & Todt
Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!
Nutzen Sie SEO-optimierte ePaper, starke Backlinks und multimediale Inhalte, um Ihre Produkte professionell zu präsentieren und Ihre Reichweite signifikant zu maximieren.
<strong>Schulte</strong> & <strong>Todt</strong> Dachtechnik GmbH<br />
59757 Arnsberg<br />
Dachhauben für Lüftungsleitungen<br />
Einsatzbereiche:<br />
Zu- und Abluft, Dunstabzugshauben, Strangentlüftungen<br />
Ausschreibungstexte<br />
Flachdach ISO nb<br />
Pos. Menge Beschreibung EP GP<br />
01 a) … Stück ISO Aufdachelement (ADE) DN 250<br />
…..€ …..€<br />
Wetterkappe und Haubenrohr aus Stahl, pulverbeschichtet.<br />
Speziell für Lüftungsleitungen mit Kondensatableitung nach<br />
außen durch Doppelrohrtechnik. Schlagregensichere<br />
Ausblashaube, äußerst geringe Druckverluste und<br />
werkzeuglose Revisionsmöglichkeit am Haubenkopf.<br />
Wärmegedämmter Flachdachaufsatz aus Aluminium zur<br />
Eindichtung mit der Dach- und Dichtungsbahn. Werkseitig<br />
mit Wärmedämmung des Rohres aus Isolierung<br />
(Schmelzpunkt > 1000 °C) Baustoffklasse A 1, Isolierstärke<br />
ca. 33 mm dick. Unten angebrachter Stecknippel 248,5 mm<br />
Ø mit werkseitig eingearbeiteter Lippendichtung zur<br />
verbesserten Dichtigkeit zum Indachelement bzw. zur<br />
bauseits verlegten Leitung.<br />
Abmessungen: Durchmesser ca. 575 mm, Schafthöhe ca.<br />
240 mm<br />
Farben: schwarz<br />
Dachneigung: 0° - 5°<br />
Liefern<br />
oder alternativ Pos. 01b<br />
01 b) … Stück ISO Aufdachelement mit Folienflansch (ADE) DN 250<br />
wie vor, jedoch mit eingearbeiteter und eingedichteter<br />
Kunststoff-Dachfolie ohne Vlieseinlage zur Aufnahme der<br />
Dach- und Dichtungsbahn.<br />
Abmessung: ca. 525 x 525 mm<br />
Dachneigung: 0° - 5°<br />
Dichtungsbahnen: PVC, EPDM, PIB, EVA, ECB, FPO<br />
Liefern<br />
Farben: schwarz<br />
Dachneigung: 0° - 5°<br />
Liefern<br />
02 a) … Stück ISO Indachelement (IDE) WFR 250<br />
Passendes Indach-Element, bestehend aus nicht<br />
brennbaren Baustoffen, bzw. Bauteilen, mit Drehverschluss<br />
für das Aufdach-Element. Umlaufend großer Klebe- und<br />
Befestigungsflansch gemäß den Vorschriften umlaufend ca.<br />
120 mm, für mechanische Befestigung mit der<br />
Dachkonstruktion, sowie zur Aufnahme der Dampfsperre.<br />
Innenrohr aus verzinktem Stahlblech. Unterseite mit<br />
werkseitigem Stecknippel, eingearbeiteter Lippendichtung<br />
zur verbesserten Dichtigkeit zur bauseits verlegten Leitung.<br />
Mit umlaufender Isolierung nicht brennbar. Schmelzpunkt ><br />
1000 °C, Baustoffklasse A 1. Außen umlaufend mit Alu-Folie<br />
geschützt und verklebt. Für Dachdämmstärken:<br />
H= 200 mm / 300 mm / 400 mm – bei Bestellung bitte<br />
angeben.<br />
Stufenlos bis auf ca. 80 mm kürzbar<br />
Wärmeleitzahl: mind. 0,040 W (mk)<br />
DN 200<br />
Dachneigung: 0° - 5°<br />
…..€<br />
…..€<br />
…..€<br />
…..€
Liefern<br />
Fabrikat:<br />
<strong>Schulte</strong> & <strong>Todt</strong><br />
Dachtechnik GmbH<br />
Wiebelsheidestraße 16<br />
59757 Arnsberg<br />
Stand 08/2012 (Technische Änderungen vorbehalten)<br />
Zu beachten sind: <strong>Schulte</strong> & <strong>Todt</strong> Montageanleitungen, EN- und DIN<br />
Normen, Hersteller-Verarbeitungsvorschriften, Regelwerk des Deutschen<br />
Dachdeckerhandwerks
