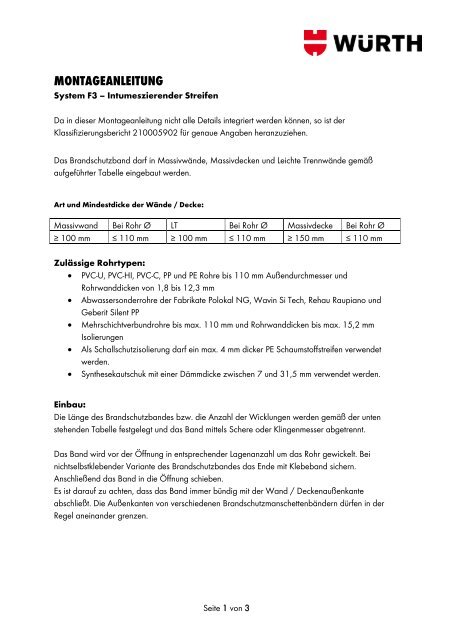

Montageanleitung
System F3 – Intumeszierender Streifen
Da in dieser Montageanleitung nicht alle Details integriert werden können, so ist der
Klassifizierungsbericht 210005902 für genaue Angaben heranzuziehen.
Das Brandschutzband darf in Massivwände, Massivdecken und Leichte Trennwände gemäß
aufgeführter Tabelle eingebaut werden.
Art und Mindestdicke der Wände / Decke:
Massivwand Bei Rohr Ø LT Bei Rohr Ø Massivdecke Bei Rohr Ø
≥ 100 mm ≤ 110 mm ≥ 100 mm ≤ 110 mm ≥ 150 mm ≤ 110 mm
Zulässige Rohrtypen:
PVC-U, PVC-HI, PVC-C, PP und PE Rohre bis 110 mm Außendurchmesser und
Rohrwanddicken von 1,8 bis 12,3 mm
Abwassersonderrohre der Fabrikate Polokal NG, Wavin Si Tech, Rehau Raupiano und
Geberit Silent PP
Mehrschichtverbundrohre bis max. 110 mm und Rohrwanddicken bis max. 15,2 mm
Isolierungen
Als Schallschutzisolierung darf ein max. 4 mm dicker PE Schaumstoffstreifen verwendet
werden.
Synthesekautschuk mit einer Dämmdicke zwischen 7 und 31,5 mm verwendet werden.
Einbau:
Die Länge des Brandschutzbandes bzw. die Anzahl der Wicklungen werden gemäß der unten
stehenden Tabelle festgelegt und das Band mittels Schere oder Klingenmesser abgetrennt.
Das Band wird vor der Öffnung in entsprechender Lagenanzahl um das Rohr gewickelt. Bei
nichtselbstklebender Variante des Brandschutzbandes das Ende mit Klebeband sichern.
Anschließend das Band in die Öffnung schieben.
Es ist darauf zu achten, dass das Band immer bündig mit der Wand / Deckenaußenkante
abschließt. Die Außenkanten von verschiedenen Brandschutzmanschettenbändern dürfen in der
Regel aneinander grenzen.
Seite 1 von 3

Rohr Ø
Dämmung
Wicklungsanz
ahl
Kunststoffrohre aus PVC, PE oder PP in Leichter Trennwand oder Massivwand ≥
100 mm
Rohr Ø
Dämmung
Wicklungsanz Feuerwiderstandklasse
ahl
≤ 50 mm Ohne Isolierung 2 EI 120
≤ 50 mm Mit 4 mm PE Schallschutzschlauch 3 EI 120
≤ 50 mm Mit Synthesekautschukdämmung 3 EI 120
≤ 110 mm Ohne Isolierung 3 EI 120
≤ 110 mm Mit 4 mm PE Schallschutzschlauch 3 EI 120
≤ 110 mm Mit Synthesekautschukdämmung
4 ( bis 10 mm
Dämmung
EI 120
nur 3 Lagen )
Kunststoffrohre aus PVC, PE oder PP in Massivdecke ≥ 150 mm
Feuerwiderstandklasse
≤ 50 mm Ohne Isolierung 2 EI 120
≤ 50 mm Mit 4 mm PE Schallschutzschlauch 3 EI 120
≤ 50 mm Mit Synthesekautschukdämmung 3 EI 120
≤ 110 mm Ohne Isolierung 3 EI 120
≤ 110 mm Mit 4 mm PE Schallschutzschlauch 3 EI 120
≤ 110 mm Mit Synthesekautschukdämmung
4 ( bis 10 mm
Dämmung
EI 120
nur 3 Lagen )
Abwassersonderrohre wie z.B. Polokal NG, Rehau Raupiano, Geberit Silent PP,
Wavin Si Tech
Rohr Ø
Dämmung
Wicklungsan
zahl
Feuerwiderstandk
lasse
≤ 50 mm Mit 4 mm PE Schallschutzschlauch 2 EI 120
>50 ≤ 70 mm Mit 4 mm PE Schallschutzschlauch 3 EI 120
>70 ≤ 90 mm Mit 4 mm PE Schallschutzschlauch 4 EI 120
>90 ≤ 110 mm Mit 4 mm PE Schallschutzschlauch 5 EI 120
Kunststoffverbundrohre in Leichter Trennwand, Massivwand ≥ 100 mm oder
Massivdecke ≥
150 mm
Rohr Ø
Dämmung
Wicklungsan
zahl
Feuerwiderstandk
lasse
≤ 40 mm
Unisoliert oder mit
2 EI 120
>40 ≤ 75 mm Synthesekautschukdämmung oder 3 EI 120
>75 ≤ 110 mm mit 4 mm PE Schallschutzschlauch 4 EI 120
Genauere Angaben finden sie im Klassifizierungsbericht 210005902
Seite 2 von 3

Kunststoffrohre aus PVC, PE oder PP und Rohrwanddicken von 1,8 – 9,1 mm in
LT ≥ 94 mm
oder Massivwand ≥ 110 mm und in Verbindung mit Weichschott
Rohr Ø Wicklungsanzahl Feuerwiderstandklasse
≤ 50 mm 2 EI 120 U/U
>50 ≤ 75 mm 3 EI 120 U/U
>75 ≤ 110 mm 4 EI 120 U/U
>110 ≤ 160 mm 6 EI 90 U/U
Kunststoffrohre aus PVC, PE oder PP und Rohrwanddicken von 1,8 – 9,1 mm in
Massivdecke ≥
150 mm und in Verbindung mit Weichschott
Rohr Ø Wicklungsanzahl Feuerwiderstandklasse
>50 ≤ 75 mm 3 EI 120 U/U
>75 ≤ 110 mm 4 EI 90 U/U
>110 ≤ 160 mm 6 EI 120 U/U
Dieses Dokument wurde von Bauer Florian Würth Handelsges.m.b.H am 04.07.2013 erstellt und
darf nicht kopiert oder verändert werden. Bei Herausnahme von Textteilen ist dieses Schreiben
ungültig. Dieses Schreiben enthält 3 Seiten.
