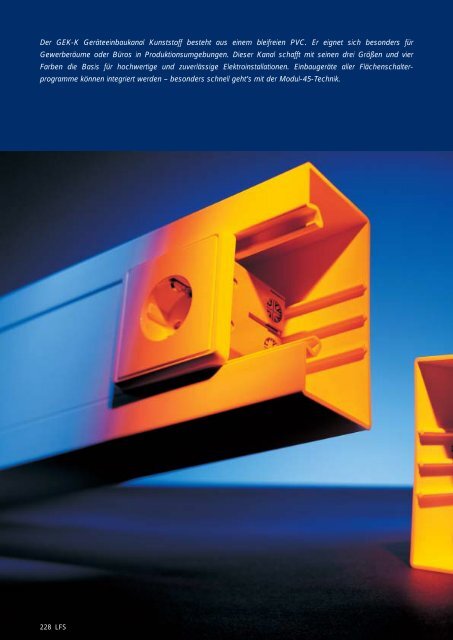

Der <strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong> besteht aus einem bleifreien PVC. Er eignet sich besonders für<br />

Gewerberäume oder Büros in Produktionsumgebungen. Dieser Kanal schafft mit seinen drei Größen und vier<br />

Farben die Basis für hochwertige und zuverlässige Elektroinstallationen. Einbaugeräte aller Flächenschalterprogramme<br />

können integriert werden – besonders schnell geht’s mit der Modul-45-Technik.<br />

228 <strong>LFS</strong>

<strong>GEK</strong>-K Ger teeinbaukanal<br />

<strong>Kunststoff</strong>-<strong>Systeme</strong> 80er Oberteil<br />

System bersicht ab Seite 232<br />

<strong>GEK</strong>-K 70 110 ab Seite 237<br />

<strong>GEK</strong>-K 70 135 ab Seite 240<br />

<strong>GEK</strong>-K 70 170 ab Seite 242<br />

Zubeh r<br />

Ger teeinbaukanal 80er Oberteil ab Seite 244<br />

<strong>GEK</strong>-K<br />

80er<br />

<strong>LFS</strong><br />

229

Gepflegtes u§eres<br />

Neue Alternative für hochwertige Kanaloberflächen<br />

230 <strong>LFS</strong>

Zum Einrasten: Adapter<br />

Dank der Adapter vom Typ ADT K<br />

45… können auch im <strong>GEK</strong>-K Geräteeinbaukanal<br />

<strong>Kunststoff</strong> alle Vorzüge<br />

der schnellen Installation von<br />

Modul-45-Einbaugeräten genutzt<br />

werden. Die Adapter sind in den<br />

Ausführungen einfach und zwei- bis<br />

dreifach im Lieferprogramm. Diese<br />

werden lediglich in die Deckelkontur<br />

eingerastet.<br />

Alles drin: Einbaudose<br />

Durch die Geräteeinbaudose besteht<br />

die Möglichkeit, alle üblichen<br />

Einbaugeräte mit Tragrahmen in den<br />

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong><br />

einzubauen. Diese Geräteeinbaudose<br />

kann in den Ausführungen<br />

einfach und zweifach geliefert werden.<br />

Besonderes Highlight des<br />

Programms ist eine einfache Geräteeinbaudose,<br />

mit welcher sich<br />

Lichtwellenleiteranschlussdosen einbauen<br />

lassen. Integriert ist eine<br />

Wickelhilfe, welche die Biegeradien<br />

der Lichtwellenleiter einhält.<br />

<strong>LFS</strong> 231

<strong>GEK</strong>-K Ger teeinbaukanal<br />

<strong>Kunststoff</strong>-<strong>Systeme</strong> 80er Oberteil<br />

Systemübersicht<br />

EGS Einbauger te<br />

(siehe EGS-Katalog)<br />

S.488<br />

<strong>GEK</strong>-K<br />

Ger teeinbaukanal<br />

S.237<br />

Wandabschlussblende<br />

S.239<br />

232 <strong>LFS</strong>

Au§eneck S.238<br />

<strong>LFS</strong> 233

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 110 mm<br />

<strong>GEK</strong>-K Geräteeinbaukanal zur<br />

direkten Wandmontage.<br />

Kanaltiefe 70 mm<br />

Kanalhöhe 110 mm, 135 mm und<br />

170 mm<br />

Lieferlänge 2000 mm<br />

Farben:<br />

Reinweiß RAL 9010<br />

Cremeweiß RAL 9001<br />

Lichtgrau RAL 7035<br />

Steingrau RAL 7030<br />

Formteile systemgebunden<br />

Prüfzeichen VDE<br />

<strong>GEK</strong>-K Geräteeinbaukanal aus bleifreiem Polyvinylchlorid geeignet zur Montage direkt auf der Wand oder an<br />

Wandkonsolen. Die Befestigung erfolgt über die Regellochung im Kanal. Der <strong>GEK</strong>-K Geräteeinbaukanal verfügt<br />

über Bodenpilze zur Aufnahme einer Trennwand aus <strong>Kunststoff</strong>. Durch Geräteeinbaudosen können Flächenschalterprogramme<br />

aus den Einbaugeräte-<strong>Systeme</strong>n installiert werden. Durch spezielle Geräteeinbaudosen ist es möglich<br />

Geräte mit Lichtwellenleiteranschluss einzubauen. Hierbei werden die Lichtwellenleiter mit der Wickelhilfe in<br />

der Dose „aufgerollt". Dadurch ist der zulässige Biegeradius gewährleistet. Der Biegeradius wird bei der Lichtwelleleiterverlegung<br />

im <strong>GEK</strong>-K Geräteeinbaukanal durch den Bend-Radius sichergestellt. Der Bend-Radius ist für die<br />

Formteile Inneneck, Außeneck und Flachwinkel im Lieferprogramm und wird wie der Trennsteg auf den Bodenpilz<br />

aufgerastet. Ebenfalls können Modul 45 Einbaugeräte mittels Adapter in den <strong>GEK</strong>-K Geräteeinbaukanal integriert<br />

werden. Die Systemöffnung beträgt 80 mm.<br />

Systemkomponenten<br />

<strong>GEK</strong>-K Geräteeinbaukanal, Trennwand, Stoßstellenverbinder, Oberteil, Oberteilklammer, Formteile, Wandabschlussblende,<br />

Geräteeinbaudose, Adapter Modul 45<br />

Anwendungsbereich Lagerbüro<br />

Anwendungsbereich Labor<br />

Anwendungsbereich CAD-Büro<br />

Das <strong>GEK</strong>-K Geräteeinbaukanal-System wird meist<br />

in Büros, die der Produktion nahe liegen, eingesetzt.<br />

In Laboren schafft dieses System eine solide Basis<br />

für eine zuverlässige Elektroinstallation.<br />

Beim Einsatz im CAD Bereich kann bei räumlicher<br />

Änderung dank der vielen Formteile und Einbaumöglichkeiten<br />

eine Änderung schnell realisiert werden.<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

234 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 110 mm<br />

Kanal schneiden<br />

Montage Kanal<br />

Montage Formteile<br />

Der Geräteeinbaukanal kann mittels einer handelsüblichen<br />

Säge geschnitten werden.<br />

Der Geräteeinbaukanal kann mit z.B. Schlagdübeln<br />

Typ 910/SD direkt auf der Wand montiert werden.<br />

Die Formteile werden an der Wand montiert.<br />

Anschließend werden die Kanallängen direkt angesetzt.<br />

Zur höhenunterschiedslosen Verlegung kann<br />

der Stoßstellenverbinder Typ SSV-K eingesetzt werden.<br />

Hierdurch wird ein sauberer Übergang zwischen<br />

den Unterteilen gewährleistet.<br />

Montage Geräteeinbaudose<br />

Montage Geräteeinbaudose<br />

Montage Geräteeinbaudose<br />

Die Geräteeinbaudose wird von vorne in die 80er-<br />

Spur eingesteckt.<br />

Nun ist die Gerätedose horizontal im Geräteeinbaukanal<br />

immer noch verschiebbar.<br />

Durch drehen der Befestigungsschraube hebt sich<br />

der Befestigungsanker aus seiner Arretierung.<br />

Montage Geräteeinbaudose<br />

Ausbau der Geräteeinbaudose<br />

Ausbau der Geräteeinbaudose<br />

Der Befestigungsanker wird unter die Deckelspur<br />

gedreht und verklemmt somit Geräteeinbaudose<br />

und <strong>GEK</strong>-K Geräteeinbaukanal.<br />

Durch Losdrehen der Befestigungsschraube fällt der<br />

Befestigungsanker in seine Arretierung zurück.<br />

Beim weiteren Losdrehen hebt sich der Schraubenkopf<br />

aus der Geräteeinbaudose hervor. Es ergibt<br />

sich die Möglichkeit den Befestigungsanker in seine<br />

ursprüngliche Parkposition zu drücken.<br />

Ausbau der Geräteeinbaudose<br />

Montage Trennwand<br />

Gerätemontage<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Geräteeinbaudose kann aus dem Geräteeinbaukanal<br />

ausgebaut werden.<br />

Die Trennwand wird lediglich auf den Bodenpilz aufgerastet.<br />

Hierdurch ist eine saubere Trennung zwischen<br />

Kabeln unterschiedlicher Spannungsebenen<br />

gewährleistet.<br />

Die Geräte werden angeschlossen und in die Geräteeinbaudose<br />

eingebaut.<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 235

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 110 mm<br />

Montage Wickelhilfe<br />

Montage Oberteilklammer<br />

Montage Oberteil Außeneck<br />

Nach Einführen der Lichtwellenleiterkabel wird<br />

durch die an der Durchführung angebrachte Zugentlastung<br />

das Kabel befestigt. Die Lichtwellenleiter<br />

werden in die Wickelhilfe gedreht. Dadurch wird ein<br />

Abknicken der Leiter in der Geräteeinbaudose verhindert.<br />

Montage Oberteil<br />

Die Oberteilklammer wird von hinten in der Deckelkontur<br />

befestigt. Sie verhindert ein Herausfallen der<br />

eingelegten Kabel.<br />

Montage Abdeckrahmen<br />

Das Außeneckoberteil wird in die Deckelkontur eingedrückt<br />

Montage Geräteeinbaudose<br />

Das Oberteil wird auf Länge geschnitten und in die<br />

Deckelkontur eingerastet.<br />

Montage Wandabschlussblende<br />

Sind die Schalt- und Steckgeräte in den Geräteeinbaudosen<br />

installiert und die Oberteile eingesetzt<br />

können die Abdeckrahmen und Zentralplatten aufgesetzt<br />

werden. Evtl. Schnittkanten der Oberteile<br />

sind somit kaschiert.<br />

Montage Modul 45 Geräte<br />

Nach dem Aufsetzen der Abdeckrahmen und Zentralplatten<br />

ergibt sich ein sauberes Bild der Installation.<br />

Die Auswahl des Schalterprogrammes der Einbaugeräte<br />

spielt eine große Rolle hierbei.<br />

Montage Modul 45 Geräte<br />

Die Wandabschlussblende wird auf den fertig montierten<br />

Geräteeinbaukanal montiert. Hierzu wird der<br />

doppelseitige Klebestreifen an der Unterseite abgezogen<br />

und die Wandabschlussblende aufgeklebt.<br />

Montage Modul 45 Geräte<br />

Der Adapter wird in die 80er-Spurweite von vorne<br />

her eingebracht.<br />

Bend Radius<br />

Die Rastnasen des Adapters werden von innen her<br />

eingedrückt. Dadurch ist der Halt im Geräteeinbaukanal<br />

gewährleistet.<br />

Nach Montage der Oberteile wird der Abdeckrahmen<br />

montiert. Dieser wird bis zum Einrasten aufgedrückt.<br />

Der Bend Radius wird wie der Trennsteg auf den<br />

Bodenpilz aufgerastet. Mit dieser Hilfe sind bei<br />

Lichtwellenleiterverlegung die richtigen Biegeradien<br />

sicher gestellt.<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

236 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 110 mm<br />

Montage Brandabschottung<br />

Montage Brandabschottung<br />

Montage Brandabschottung<br />

Es ist ein ca. 40 cm langes Deckelstück symmetrisch<br />

im Bereich des Durchbruchs zu berücksichtigen.<br />

Den Freiraum zwischen dem durchgeführten<br />

Geräteeinbaukanal bzw. Kanaloberteil und dem<br />

Wand- oder Deckendurchbruch vollständig mit formbeständigem,<br />

nichtbrennbarem Baustoff (Baustoffklasse<br />

DIN 4102-A), z. B. Zementmörtel oder Gipsmörtel<br />

verschließen.<br />

Montage Brandabschottung<br />

Die KBK-K Kabel-Brandschutzkissen in Längsrichtung<br />

flach liegend innerhalb des Kanals einbauen.<br />

Es muss sich dabei immer mindestens ein KBK-K<br />

Brandschutzkissen zwischen den einzelnen Kabellagen<br />

sowie zwischen den Kabeln und dem Geräteeinbaukanal<br />

befinden.<br />

Montage Schalldämmung<br />

Vollständiges Verschließen des Kanalinnenraumes<br />

unter Verwendung der drei unterschiedlichen Kissengrößen.<br />

Alle Freiräume, insbesondere die Zwickel<br />

zwischen den Kabeln müssen ausgefüllt werden.<br />

Fertige Montage<br />

Auch mit den flexiblen Schaumblöcken FBA-BK lassen<br />

sich Kabelabschottungen in Geräteeinbaukanälen<br />

sauber erstellen.<br />

110<br />

64<br />

80<br />

Die Schalldämmung wird im Bereich der Wanddurchführung<br />

in den Geräteeinbaukanal eingebracht.<br />

Hierdurch wird die Schallübertragung vermindert.<br />

Typ<br />

mm m kg/% m PVC<br />

<strong>GEK</strong>-K70110 reinweiß 2000 8 125,000 6270 11 5<br />

<strong>GEK</strong>-K70110 cremeweiß 2000 8 125,000 6270 10 7<br />

<strong>GEK</strong>-K70110 lichtgrau 2000 8 125,000 6270 13 1<br />

<strong>GEK</strong>-K70110 steingrau 2000 8 125,000 6270 12 3<br />

Kanalunterteil mit Bodenlochung zur direkten Wandmontage.<br />

Oberteilbreite 80 mm für jede Kanalbreite, daher sind beim Einsatz von Installationsgeräten keine<br />

gelochten Oberteilabschnitte erforderlich. Es sind ausschließlich Einbaugeräte mit kleinen Eckradien<br />

zu verwenden. Das Oberteil ist separat zu bestellen.<br />

Farbe<br />

Länge<br />

Dank der vielen durchdachten und aufeinander<br />

abgestimmten Komponenten lassen sich<br />

anspruchsvolle und saubere Installationen erstellen.<br />

<strong>GEK</strong>-K Geräteeinbaukanal Typ 70110<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenverbinder<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

Oberfläche<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KU galvanisch verzinkt 50 1,950 6031 99 4<br />

Stoßstellenverbinder zum Verbinden der Kanalunterteile. Pro Kanalverbindung werden 2 Stück<br />

benötigt.<br />

Typ<br />

mm m kg/% m PVC<br />

<strong>GEK</strong>-OT80 reinweiß 2000 16 38,000 6270 81 6<br />

<strong>GEK</strong>-OT80 cremeweiß 2000 16 38,000 6270 80 8<br />

<strong>GEK</strong>-OT80 lichtgrau 2000 16 38,000 6270 83 2<br />

<strong>GEK</strong>-OT80 steingrau 2000 16 38,000 6270 82 4<br />

Kanaloberteil zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Stück<br />

Verp.<br />

Gewicht<br />

St<br />

/<br />

Art.-Nr.<br />

G<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/m<br />

L<br />

Kanal-Oberteil<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 237

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 110 mm<br />

Flachwinkel<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KF70110 reinweiß 1 30,000 6272 01 0<br />

<strong>GEK</strong>-KF70110 cremeweiß 1 30,000 6272 00 2<br />

<strong>GEK</strong>-KF70110 lichtgrau 1 30,000 6272 03 7<br />

<strong>GEK</strong>-KF70110 steingrau 1 30,000 6272 02 9<br />

Flachwinkel zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Preis<br />

€/St.<br />

L<br />

Oberteil muß separat bestellt werden.<br />

Flachwinkel-Oberteil<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KOTF80 reinweiß 2 11,000 6274 01 3<br />

<strong>GEK</strong>-KOTF80 cremeweiß 2 11,000 6274 00 5<br />

<strong>GEK</strong>-KOTF80 lichtgrau 2 11,000 6274 04 8<br />

<strong>GEK</strong>-KOTF80 steingrau 2 11,000 6274 02 1<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneck-Oberteil<br />

Inneneck<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KA70110 reinweiß 1 42,000 6272 32 0<br />

<strong>GEK</strong>-KA70110 cremeweiß 1 42,000 6272 31 2<br />

<strong>GEK</strong>-KA70110 lichtgrau 1 42,000 6272 34 7<br />

<strong>GEK</strong>-KA70110 steingrau 1 42,000 6272 33 9<br />

Ausseneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Oberteil muss separat bestellt werden.<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KOTA80 reinweiß 2 13,500 6274 16 1<br />

<strong>GEK</strong>-KOTA80 cremeweiß 2 13,500 6274 15 3<br />

<strong>GEK</strong>-KOTA80 lichtgrau 2 13,500 6274 19 6<br />

<strong>GEK</strong>-KOTA80 steingrau 2 13,500 6274 18 8<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KI70110 reinweiß 1 40,000 6272 63 0<br />

<strong>GEK</strong>-KI70110 cremeweiß 1 40,000 6272 62 2<br />

<strong>GEK</strong>-KI70110 lichtgrau 1 40,000 6272 65 7<br />

<strong>GEK</strong>-KI70110 steingrau 1 40,000 6272 64 9<br />

Inneneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KT70110 reinweiß 1 39,000 6273 01 7<br />

<strong>GEK</strong>-KT70110 cremeweiß 1 39,000 6273 00 9<br />

<strong>GEK</strong>-KT70110 lichtgrau 1 39,000 6273 03 3<br />

<strong>GEK</strong>-KT70110 steingrau 1 39,000 6273 02 5<br />

T-Stück zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

238 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

Endstück zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 110 mm<br />

Typ<br />

Farbe<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

<strong>GEK</strong>-KE70110 reinweiß 10 3,800 6273 31 9<br />

<strong>GEK</strong>-KE70110 cremeweiß 10 3,800 6273 30 0<br />

<strong>GEK</strong>-KE70110 lichtgrau 10 3,800 6273 33 5<br />

<strong>GEK</strong>-KE70110 steingrau 10 3,800 6273 32 7<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr. Preis<br />

Stück kg/% St. Alu<br />

€/St.<br />

L<br />

<strong>GEK</strong>-KWAO/70110 reinweiß 1 9,900 6275 02 8<br />

<strong>GEK</strong>-KWAO/70110 cremeweiß 1 9,900 6275 00 1<br />

<strong>GEK</strong>-KWAO/70110 lichtgrau 1 9,900 6275 04 4<br />

<strong>GEK</strong>-KWAO/70110 steingrau 1 9,900 6275 03 6<br />

Wandabschlussblende offen zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Wandabschlussblende, offen<br />

Wandabschlussblende, geschlossen<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

Stück kg/% St. Alu L<br />

<strong>GEK</strong>-KWAG/70110 reinweiß 1 16,000 6275 41 9<br />

<strong>GEK</strong>-KWAG/70110 cremeweiß 1 16,000 6275 40 0<br />

<strong>GEK</strong>-KWAG/70110 lichtgrau 1 16,000 6275 43 5<br />

<strong>GEK</strong>-KWAG/70110 steingrau 1 16,000 6275 42 7<br />

Wandabschlussblende zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle<br />

bei Konsolenmontage.<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 239

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 135 mm<br />

<strong>GEK</strong>-K Geräteeinbaukanal-System, Typ 70135<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

<strong>GEK</strong>-K70135 reinweiß 2000 8 145,000 6270 19 0<br />

<strong>GEK</strong>-K70135 cremeweiß 2000 8 145,000 6270 18 2<br />

<strong>GEK</strong>-K70135 lichtgrau 2000 8 145,000 6270 21 2<br />

<strong>GEK</strong>-K70135 steingrau 2000 8 145,000 6270 20 4<br />

Kanalunterteil mit Bodenlochung zur direkten Wandmontage.<br />

Preis<br />

€/m<br />

L<br />

135<br />

64<br />

80<br />

Oberteilbreite 80 mm für jede Kanalbreite, daher sind beim Einsatz von Installationsgeräten keine<br />

gelochten Oberteilabschnitte erforderlich. Es sind ausschließlich Einbaugeräte mit kleinen Eckradien<br />

zu verwenden. Das Oberteil ist separat zu bestellen.<br />

Stoßstellenverbinder<br />

Kanal-Oberteil<br />

Typ<br />

Oberfläche<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KU<br />

galvanisch verzinkt 50 1,950 6031 99 4<br />

Stoßstellenverbinder zum Verbinden der Kanalunterteile. Pro Kanalverbindung werden 2 Stück<br />

benötigt.<br />

St<br />

/<br />

G<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

<strong>GEK</strong>-OT80 reinweiß 2000 16 38,000 6270 81 6<br />

<strong>GEK</strong>-OT80 cremeweiß 2000 16 38,000 6270 80 8<br />

<strong>GEK</strong>-OT80 lichtgrau 2000 16 38,000 6270 83 2<br />

<strong>GEK</strong>-OT80 steingrau 2000 16 38,000 6270 82 4<br />

Kanaloberteil zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Flachwinkel<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KF70135 reinweiß<br />

1 39,000 6272 09 6<br />

<strong>GEK</strong>-KF70135 cremeweiß<br />

1 39,000 6272 08 8<br />

<strong>GEK</strong>-KF70135 lichtgrau<br />

1 39,000 6272 12 6<br />

<strong>GEK</strong>-KF70135 steingrau<br />

1 39,000 6272 11 8<br />

Flachwinkel zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Preis<br />

€/St.<br />

L<br />

Oberteil muss separat bestellt werden.<br />

Flachwinkel-Oberteil<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KOTF80 reinweiß<br />

2 11,000 6274 01 3<br />

<strong>GEK</strong>-KOTF80 cremeweiß<br />

2 11,000 6274 00 5<br />

<strong>GEK</strong>-KOTF80 lichtgrau<br />

2 11,000 6274 04 8<br />

<strong>GEK</strong>-KOTF80 steingrau<br />

2 11,000 6274 02 1<br />

Preis<br />

€/St.<br />

L<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KA70135 reinweiß<br />

1 50,000 6272 40 1<br />

<strong>GEK</strong>-KA70135 cremeweiß<br />

1 50,000 6272 39 8<br />

<strong>GEK</strong>-KA70135 lichtgrau<br />

1 50,000 6272 43 6<br />

<strong>GEK</strong>-KA70135 steingrau<br />

1 50,000 6272 42 8<br />

Ausseneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Oberteil muss separat bestellt werden.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

240 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 135 mm<br />

Außeneck-Oberteil<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

<strong>GEK</strong>-KOTA80 reinweiß 2 13,500 6274 16 1<br />

<strong>GEK</strong>-KOTA80 cremeweiß 2 13,500 6274 15 3<br />

<strong>GEK</strong>-KOTA80 lichtgrau 2 13,500 6274 19 6<br />

<strong>GEK</strong>-KOTA80 steingrau 2 13,500 6274 18 8<br />

Farbe<br />

<strong>GEK</strong>-KI70135 reinweiß 1 55,000 6272 71 1<br />

<strong>GEK</strong>-KI70135 cremeweiß 1 55,000 6272 70 3<br />

<strong>GEK</strong>-KI70135 lichtgrau 1 55,000 6272 74 6<br />

<strong>GEK</strong>-KI70135 steingrau 1 55,000 6272 73 8<br />

Inneneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Typ<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Inneneck<br />

T-Stück<br />

Farbe<br />

T-Stück zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Typ<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

<strong>GEK</strong>-KT70135 reinweiß 1 49,000 6273 09 2<br />

<strong>GEK</strong>-KT70135 cremeweiß 1 49,000 6273 08 4<br />

<strong>GEK</strong>-KT70135 lichtgrau 1 49,000 6273 11 4<br />

<strong>GEK</strong>-KT70135 steingrau 1 49,000 6273 10 6<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Endstück zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Typ<br />

Farbe<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

<strong>GEK</strong>-KE70135 reinweiß 10 4,300 6273 39 4<br />

<strong>GEK</strong>-KE70135 cremeweiß 10 4,300 6273 38 6<br />

<strong>GEK</strong>-KE70135 lichtgrau 10 4,300 6273 41 6<br />

<strong>GEK</strong>-KE70135 steingrau 10 4,300 6273 40 8<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr. Preis<br />

Stück kg/% St. Alu<br />

€/St.<br />

L<br />

<strong>GEK</strong>-KWAO/70135 reinweiß 1 10,800 6275 09 5<br />

<strong>GEK</strong>-KWAO/70135 cremeweiß 1 10,800 6275 08 7<br />

<strong>GEK</strong>-KWAO/70135 lichtgrau 1 10,800 6275 11 7<br />

<strong>GEK</strong>-KWAO/70135 steingrau 1 10,800 6275 10 9<br />

Wandabschlussblende offen zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Wandabschlussblende, offen<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Wandabschlussblende, geschlossen<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

Stück kg/% St. Alu L<br />

<strong>GEK</strong>-KWAG/70135 reinweiß 1 17,500 6275 49 4<br />

<strong>GEK</strong>-KWAG/70135 cremeweiß 1 17,500 6275 48 6<br />

<strong>GEK</strong>-KWAG/70135 lichtgrau 1 17,500 6275 51 6<br />

<strong>GEK</strong>-KWAG/70135 steingrau 1 17,500 6275 50 8<br />

Wandabschlussblende zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle<br />

bei Konsolenmontage.<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 241

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 170 mm<br />

<strong>GEK</strong>-K Geräteeinbaukanal-System, Typ 70170<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

<strong>GEK</strong>-K70170 reinweiß 2000 8 175,000 6270 26 3<br />

<strong>GEK</strong>-K70170 cremeweiß 2000 8 175,000 6270 25 5<br />

<strong>GEK</strong>-K70170 lichtgrau 2000 8 175,000 6270 29 8<br />

<strong>GEK</strong>-K70170 steingrau 2000 8 175,000 6270 27 1<br />

Preis<br />

€/m<br />

L<br />

170<br />

80<br />

Kanalunterteil mit Bodenlochung zur direkten Wandmontage.<br />

64<br />

Oberteilbreite 80 mm für jede Kanalbreite, daher sind beim Einsatz von Installationsgeräten keine<br />

gelochten Oberteilabschnitte erforderlich. Es sind ausschließlich Einbaugeräte mit kleinen Eckradien<br />

zu verwenden. Das Oberteil ist separat zu bestellen.<br />

Stoßstellenverbinder<br />

Kanal-Oberteil<br />

Typ<br />

Oberfläche<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KU<br />

galvanisch verzinkt 50 1,950 6031 99 4<br />

Stoßstellenverbinder zum Verbinden der Kanalunterteile. Pro Kanalverbindung werden 2 Stück<br />

benötigt.<br />

St<br />

/<br />

G<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

<strong>GEK</strong>-OT80 reinweiß 2000 16 38,000 6270 81 6<br />

<strong>GEK</strong>-OT80 cremeweiß 2000 16 38,000 6270 80 8<br />

<strong>GEK</strong>-OT80 lichtgrau 2000 16 38,000 6270 83 2<br />

<strong>GEK</strong>-OT80 steingrau 2000 16 38,000 6270 82 4<br />

Kanaloberteil zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Flachwinkel<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KF70170 reinweiß<br />

1 53,000 6272 17 7<br />

<strong>GEK</strong>-KF70170 cremeweiß<br />

1 53,000 6272 16 9<br />

<strong>GEK</strong>-KF70170 lichtgrau<br />

1 53,000 6272 19 3<br />

<strong>GEK</strong>-KF70170 steingrau<br />

1 53,000 6272 18 5<br />

Flachwinkel zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Preis<br />

€/St.<br />

L<br />

Oberteil muß separat bestellt werden.<br />

Flachwinkel-Oberteil<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KOTF80 reinweiß<br />

2 11,000 6274 01 3<br />

<strong>GEK</strong>-KOTF80 cremeweiß<br />

2 11,000 6274 00 5<br />

<strong>GEK</strong>-KOTF80 lichtgrau<br />

2 11,000 6274 04 8<br />

<strong>GEK</strong>-KOTF80 steingrau<br />

2 11,000 6274 02 1<br />

Preis<br />

€/St.<br />

L<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

<strong>GEK</strong>-KA70170 reinweiß<br />

1 60,000 6272 48 7<br />

<strong>GEK</strong>-KA70170 cremeweiß<br />

1 60,000 6272 47 9<br />

<strong>GEK</strong>-KA70170 lichtgrau<br />

1 60,000 6272 50 9<br />

<strong>GEK</strong>-KA70170 steingrau<br />

1 60,000 6272 49 5<br />

Ausseneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Oberteil muss separat bestellt werden.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

242 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-K Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 170 mm<br />

Außeneck-Oberteil<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

<strong>GEK</strong>-KOTA80 reinweiß 2 13,500 6274 16 1<br />

<strong>GEK</strong>-KOTA80 cremeweiß 2 13,500 6274 15 3<br />

<strong>GEK</strong>-KOTA80 lichtgrau 2 13,500 6274 19 6<br />

<strong>GEK</strong>-KOTA80 steingrau 2 13,500 6274 18 8<br />

Farbe<br />

<strong>GEK</strong>-KI70170 reinweiß 1 67,000 6272 79 7<br />

<strong>GEK</strong>-KI70170 cremeweiß 1 67,000 6272 78 9<br />

<strong>GEK</strong>-KI70170 lichtgrau 1 67,000 6272 81 9<br />

<strong>GEK</strong>-KI70170 steingrau 1 67,000 6272 80 0<br />

Inneneck zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Typ<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Inneneck<br />

T-Stück<br />

Farbe<br />

T-Stück zur Richtungsänderung der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Typ<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

<strong>GEK</strong>-KT70170 reinweiß 1 65,000 6273 16 5<br />

<strong>GEK</strong>-KT70170 cremeweiß 1 65,000 6273 15 7<br />

<strong>GEK</strong>-KT70170 lichtgrau 1 65,000 6273 18 1<br />

<strong>GEK</strong>-KT70170 steingrau 1 65,000 6273 17 3<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Endstück zum Verschließen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Typ<br />

Farbe<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PVC<br />

<strong>GEK</strong>-KE70170 reinweiß 10 5,100 6273 46 7<br />

<strong>GEK</strong>-KE70170 cremeweiß 10 5,100 6273 45 9<br />

<strong>GEK</strong>-KE70170 lichtgrau 10 5,100 6273 48 3<br />

<strong>GEK</strong>-KE70170 steingrau 10 5,100 6273 47 5<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr. Preis<br />

Stück kg/% St. Alu<br />

€/St.<br />

L<br />

<strong>GEK</strong>-KWAO/70170 reinweiß 1 12,100 6275 17 6<br />

<strong>GEK</strong>-KWAO/70170 cremeweiß 1 12,100 6275 16 8<br />

<strong>GEK</strong>-KWAO/70170 lichtgrau 1 12,100 6275 19 2<br />

<strong>GEK</strong>-KWAO/70170 steingrau 1 12,100 6275 18 4<br />

Wandabschlussblende offen zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle.<br />

Wandabschlussblende, offen<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Wandabschlussblende, geschlossen<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

Stück kg/% St. Alu L<br />

<strong>GEK</strong>-KWAG/70170 reinweiß 1 21,000 6275 56 7<br />

<strong>GEK</strong>-KWAG/70170 cremeweiß 1 21,000 6275 55 9<br />

<strong>GEK</strong>-KWAG/70170 lichtgrau 1 21,000 6275 58 3<br />

<strong>GEK</strong>-KWAG/70170 steingrau 1 21,000 6275 57 5<br />

Wandabschlussblende zum Abschluß von Wanddurchführungen der <strong>GEK</strong>-K Geräteeinbaukanäle<br />

bei Konsolenmontage.<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 243

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

Zubehör Geräteeinbaukanal <strong>GEK</strong>-K<br />

Oberteilklammer<br />

Typ<br />

KL<br />

Farbe<br />

steingrau<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stück kg/% St. PVC<br />

25 0,500 6270 56 5<br />

Oberteilklammer zur besseren und einfachen Verlegung der Leitungen im <strong>GEK</strong>-K Geräteeinbaukanal.<br />

Preis<br />

€/St.<br />

L<br />

Geräteeinbaudose, einfach<br />

Die Oberteilklammer ist auf der ganzen Kanallänge verschiebbar.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

2390/8T steingrau 5 6,500 6270 74 3<br />

Geräteeinbaudose einfach zur Montage von Geräten mit Tragring.<br />

Preis<br />

€/St.<br />

L<br />

Die Geräteeinbaudose wird in der Deckelkontur befestigt.<br />

Geräteeinbaudose, zweifach<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

2390/8T2 steingrau 5 10,500 6270 77 8<br />

Geräteeinbaudose zweifach zur Montage von Geräten mit Tragring.<br />

Preis<br />

€/St.<br />

L<br />

Geräteeinbaudose mit Wickelhilfe<br />

Die Geräteeinbaudose wird in der Deckelkontur befestigt.<br />

Es können zwei Geräte mit Tragring montiert werden, oder ein Dreifach-Gerät was den Platz von<br />

zwei Standardgeräten benötigt.<br />

Typ<br />

Farbe<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stück kg/% St. PVC<br />

2390/8T LW steingrau 5 7,500 6270 75 1<br />

Geräteeinbaudose einfach mit Wickelhilfe für Lichtwellenleiter<br />

Die Geräteeinbaudose wird in der Deckelkontur befestigt.<br />

Preis<br />

€/St.<br />

L<br />

Zugentlastung<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

2390/Z8 steingrau 50 0,500 6270 72 7<br />

Zugentlastung zum Anbau an Geräteeinbaudosen.<br />

Preis<br />

€/St.<br />

L<br />

Zugentlastung passend zur Geräteeinbaudose 2390/8T...<br />

Adapter für Datentechnik und ELKO-Geräte<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St.<br />

ADT E 80-1 graphitschwarz 12 2,570 6258 10 7<br />

Zur Aufnahme von ELKO Geräten und für Datentechnik einfach.<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St.<br />

ADT E 80-2/3 graphitschwarz 6 4,080 6258 11 1<br />

Zur Aufnahme von ELKO Geräten und für Datentechnik zweifach/dreifach.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

244 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

Zubehör Geräteeinbaukanal <strong>GEK</strong>-K<br />

Adapter Modul 45, einfach<br />

Typ<br />

ADT K 45-1<br />

Für Einbaugeräte Modul 45, einfach.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Maß<br />

b<br />

mm<br />

graphitschwarz 75 74,5<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

12 2,620 6258 13 1<br />

Preis<br />

€/St.<br />

L<br />

Abdeckrahmen für ADT K 45/1<br />

Typ<br />

Farbe<br />

Abdeckrahmen für Adapter Modul 45, einfach<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

ADR 45/1 reinweiß 83<br />

10 2,100 6258 03 4<br />

ADR 45/1 alu-lackiert 83<br />

10 2,100 6258 03 6<br />

PC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

ADT H1<br />

Farbe<br />

mm mm<br />

transparent 53,5 53<br />

Abdeckhaube zum Abdecken der Modul 45-Steckdosen, bei der Montage mit Adaptern im <strong>GEK</strong>-K<br />

Geräteeinbaukanal.<br />

Maß<br />

a<br />

Maß<br />

b<br />

Abdeckhaube Modul 45, einfach<br />

Verp. Gewicht Art.-Nr. Preis<br />

Stück kg/% St. PS<br />

€/St.<br />

L<br />

10 1,890 6258 17 4<br />

Adapter Modul 45, zweifach/dreifach<br />

Typ<br />

Farbe<br />

ADT K45/2/3 graphitschwarz<br />

Für Einbaugeräte Modul 45, zweifach/dreifach.<br />

Maß<br />

a<br />

mm<br />

149<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm Stück kg/% St.<br />

74,5 6 4,270 6258 13 5<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Abdeckrahmen für Adapter Modul 45, zweifach<br />

mm mm Stück kg/% St. PC<br />

ADR 45/2 reinweiß 154 83 5 3,500 6258 04 0<br />

ADR 45/2 alu-lackiert 154 83 5 3,500 6258 04 2<br />

Abdeckrahmen für ADT K45/2/3.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Abdeckrahmen für Adapter Modul 45, dreifach<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

mm mm Stück kg/% St. PC<br />

ADR 45/3 reinweiß 154 83 5 3,100 6258 04 6<br />

ADR 45/3 alu-lackiert 154 83 5 3,100 6258 04 8<br />

Abdeckrahmen für ADT K45/2/3.<br />

Typ<br />

Farbe<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

ADT H2/3 transparent 140,5 53 5 4,400 6258 18 2<br />

Abdeckhaube zum Abdecken der Modul 45-Steckdosen, bei der Montage mit Adaptern im <strong>GEK</strong>-K<br />

Geräteeinbaukanal.<br />

Preis<br />

€/St.<br />

L<br />

Abdeckhaube Modul 45, zweifach/dreifach<br />

Maß<br />

a<br />

mm<br />

Maß<br />

b<br />

mm<br />

Verp.<br />

Gewicht<br />

Stück kg/% St.<br />

Art.-Nr.<br />

PS<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 245

<strong>GEK</strong>-K Geräteeinbaukanal <strong>Kunststoff</strong>-<strong>Systeme</strong>, 80er Oberteil<br />

Zubehör Geräteeinbaukanal <strong>GEK</strong>-K<br />

Trennwand<br />

Typ<br />

2371<br />

Farbe<br />

lichtgrau<br />

Länge Verp.<br />

mm m<br />

2000 40<br />

Gewicht Art.-Nr.<br />

kg/% m PVC<br />

17,000 6023 11 8<br />

Preis<br />

€/m<br />

I<br />

8<br />

2<br />

Trennwand zur Unterteilung der Kanäle bei unterschiedlichen Spannungsebenen.<br />

48.5<br />

Die Trennwände werden auf den Bodenpilzen aufgesteckt.<br />

12.6<br />

Bend-Radius Flachwinkel<br />

Typ Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Preis<br />

€/St.<br />

Stück kg/% St. PVC<br />

I<br />

TW/BR-F lichtgrau 5 4,100 6023 08 9<br />

Bend Radius zur normgerechten Verlegung und Einhaltung der Biegeradien von Lichtwellenleitern<br />

in WDK-Kanälen ab 60 mm Seitenhöhe und <strong>GEK</strong>-K Kanälen.<br />

Bend-Radius Außeneck<br />

Typ Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Preis<br />

€/St.<br />

Stück kg/% St. PVC<br />

I<br />

TW/BR-A lichtgrau 5 4,600 6023 08 5<br />

Bend Radius zur normgerechten Verlegung und Einhaltung der Biegeradien von Lichtwellenleitern<br />

in WDK-Kanälen ab 60 mm Seitenhöhe und <strong>GEK</strong>-K Kanälen.<br />

Bend-Radius Inneneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Preis<br />

€/St.<br />

Stück kg/% St. PVC<br />

I<br />

TW/BR-I lichtgrau 5 4,120 6023 08 1<br />

Bend Radius zur normgerechten Verlegung und Einhaltung der Biegeradien von Lichtwellenleitern<br />

in WDK-Kanälen ab 60 mm Seitenhöhe und <strong>GEK</strong>-K Kanälen.<br />

Schalldämmung<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

Verp. Gewicht Art.-Nr.<br />

Preis<br />

€/St.<br />

Stück kg/% St.<br />

L<br />

7LSB<br />

15 100,500 6288 65 0<br />

Die Schallschutzbarriere dient zur Minderung der Luftschall-Übertragung z.B. bei Führung des<br />

Kanalsystems durch Wanddurchbrüche zwischen zwei Büros. Die Schallschutzbarriere besteht<br />

aus Steinwolle die im Lieferzustand einen Durchmesser von ca. 50mm und eine Länge von ca.<br />

300mm hat. Das Material muss bei der Montage nicht extrem komprimiert werden.<br />

Die Dämpfung beträgt ca. 40 dB.<br />

246 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

<strong>LFS</strong> 247

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

248 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 249

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

250 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 251

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

252 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 253

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

254 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

8 Vorschaltseiten<br />

Vorschaltseite_Ebene3<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 255

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

<strong>GEK</strong>-S Geräteeinbaukanal zur<br />

direkten Wand- und<br />

Konsolenmontage.<br />

Kanaltiefe 63,5 mm, 80 mm und<br />

100 mm<br />

Kanalhöhe 98 mm, 133 mm, 173<br />

mm und 213 mm<br />

Lieferlänge 2000 mm<br />

Farben:<br />

Reinweiß RAL 9010<br />

Cremeweiß RAL 9001<br />

Lichtgrau RAL 7035<br />

Formteile systemgebunden<br />

Prüfzeichen VDE<br />

<strong>GEK</strong>-S Geräteeinbaukanal geeignet zur Montage direkt auf der Wand oder an Befestigungskonsolen. Die Befestigung<br />

erfolgt über die Regellochung im Kanalunterteil. Der <strong>GEK</strong>-S Geräteeinbaukanal verfügt über selbstkontaktierende<br />

Rastlaschen zur Aufnahme einer Trennwand aus Stahlblech. Der Potentialausgleich zwischen den Kanalunterteilen<br />

erfolgt über die Kupplung. Zwischen Oberteil und Unterteil wird die Schutzmaßnahme und der Potentialausgleich<br />

durch die patentierte selbstkontaktierende Kanalabdeckung gewährleistet. Diese Verbindung wird ohne<br />

zusätzlichen Verdrahtungsaufwand erstellt. Die Montage der Geräteeinbaudose erfolgt werkzeuglos durch Einrasten<br />

von vorne. Bei der Montage von Datentechnik wird das Unterteil der Geräteeinbaudose entfernt. Hierdurch<br />

können die zulässigen Biegeradien der Datenkabel problemlos eingehalten werden. In den <strong>GEK</strong>-S Geräteeinbaukanal<br />

können neben EGS Modul 45 Programm alle Flächenschalterprogramme montiert werden. Die Systemöffnung<br />

80 mm beträgt real 76,5 mm. Damit ist sichergestellt, dass auch bei Schalterprogrammen mit großen Außenradien<br />

eine sichtbare Öffnung zwischen der Programmabdeckung und dem Kanalsystem nicht auftritt.<br />

Systemkomponenten<br />

<strong>GEK</strong>-S Geräteeinbaukanal, Oberteil, Kupplung, Formteile<br />

Anwendungsbereich Büro<br />

Anwendungsbereich als Duokanal<br />

Anwendungsbereich als Pultkanal<br />

Im Bürobereich erfüllt dieser aus robustem Stahlblech<br />

gefertigte <strong>GEK</strong>-S Geräteeinbaukanal alle<br />

Anforderungen die an ihn gestellt werden.<br />

Viele Steckdosenstromkreise und Datentechnik können<br />

mit dem Doppelkanal realisiert werden. Hierbei<br />

können die unterschiedlichen Spannungsebenen in<br />

separaten Zügen verlegt werden.<br />

Als Pultkanal bietet der <strong>GEK</strong>-S Geräteeinbaukanal<br />

eine besonders gute Zugänglichkeit an Arbeitsplätzen.<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

256 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Kanal schneiden<br />

Schnittflächen entgraten<br />

Kanalmontage an der Wand<br />

Der <strong>GEK</strong>-S Geräteeinbaukanal wird mit Hilfe einer<br />

Kapp- und Gehrungssäge auf die entsprechende<br />

Länge zugeschnitten. Hierzu werden Sägekerne<br />

eingesetzt, die einen exakten Schnitt gewährleisten.<br />

Die Schnittflächen werden mit einer Feile entgratet.<br />

Die Befestigungslöcher werden mit Hilfe einer<br />

Schlagschnur an der Wand angezeichnet und gebohrt.<br />

Kanalmontage an der Wand<br />

Montage Kupplung<br />

Montage Kupplung<br />

Der Geräteeinbaukanal wird mit Dübeln vom Typ<br />

910/N und Golden Sprint Schrauben an der Wand<br />

befestigt.<br />

Zu jeder Verbindung von zwei Kanalunterteilen<br />

muss eine Kupplung separat bestellt werden.<br />

Die Kupplung wird in den oberen Teil des <strong>GEK</strong>-S<br />

Geräteeinbaukanals eingesetzt und durch Hereindrücken<br />

in den Kanal arretiert. Hierdurch ist gleichzeitig<br />

der Potentialausgleich zwischen den beiden<br />

Kanalunterteilen sicher gestellt.<br />

Montage Inneneck<br />

Montage Inneneck<br />

Montage Inneneck<br />

Das Inneneck wird in das Kanalunterteil gesteckt<br />

und mit dem Trennsteg kanalseitig verbunden.<br />

Das Inneneck wird mit dem <strong>GEK</strong>-S Geräteeinbaukanal<br />

komplett an der Wand befestigt.<br />

Das zweite Kanalunterteil wird auf das Inneneck<br />

aufgesteckt und an der Wand befestigt. Anschließend<br />

muss der Trennsteg montiert werden. Hierbei<br />

wird der Potentialausgleich zwischen den Kanalteilen<br />

mit Hilfe des Trennsteges erstellt.<br />

Montage Außeneck<br />

Montage Geräteeinbaudose<br />

Montage Trennsteg<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Das Außeneck wird mit Hilfe von Schrauben und<br />

Dübeln an der Wand befestigt. Durch die separat zu<br />

bestellenden Kupplungen wird der Potentialausgleich<br />

zwischen den beiden Teilen hergestellt.<br />

Die Geräteeinbaudose wird in der Oberteilkontur<br />

eingerastet. Sie ist im Kanal verschiebbar.<br />

Der Trennsteg dient zur Unterteilung der <strong>GEK</strong>-S<br />

Geräteeinbaukanäle bei unterschiedlichen Spannungsebeben.<br />

Er wird im Kanalunterteil eingerastet<br />

und verfügt über eine selbstleitende Konaktierung<br />

bei der Montage.<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 257

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Montage Geräteeinbaudose<br />

Montage Geräteeinbaudose<br />

Montage Geräteeinbaudose<br />

Das Unterteil der Geräteeinbaudosen kann bei<br />

Bedarf entfernt werden. Die Zuführungsöffnungen<br />

sind für Kabel bis maximal 14 mm Durchmesser<br />

ausgelegt.<br />

Durch die reale Kanalöffnungsbreite von 76,5 mm<br />

ist sichergestellt, dass selbst Schalterprogramme<br />

mit großen Außenradien keine sichtbaren Öffnungen<br />

zwischen Kanaloberteil und Programm-<br />

Abdeckung hinterlassen.<br />

Nach dem Aufsetzen der Abdeckrahmen und Zentralplatten<br />

ergibt sich ein sauberes Bild der Installation.<br />

Die Auswahl des Schalterprogrammes der Einbaugeräte<br />

spielt eine große Rolle hierbei.<br />

Oberteilerdung<br />

Oberteilerdung<br />

Montage Kanalklammer<br />

Bei geschnittenen Oberteilen können die Rastfedern<br />

bei Bedarf nachträglich eingebaut werden. Diese<br />

müssen mindestens 50 mm vom Ende des Oberteils<br />

entfernt montiert werden.<br />

Durch die selbstkontaktierende Oberteilerdung ist<br />

eine durchgehende Schutzmaßnahme ohne zusätzlichen<br />

Verdrahtungsaufwand gewährleistet. Die<br />

Rastfedern sind werksseitig im Oberteil vormontiert.<br />

Die Kanalklammer wird schräg auf dem Trennsteg<br />

aufgelegt und in den Geräteeinbaukanal eingedreht.<br />

Hierbei ist zu beachten, das die gekennzeichnete<br />

Seite nach oben zeigt.<br />

Montage Kanalklammer<br />

Montage Schutzleiteranschlusswinkel<br />

Montage Schutzleiteranschlusswinkel<br />

Die Kanalklammer wird aufgestellt und somit die<br />

Montage abgeschlossen.<br />

Der Schutzleiteranschlusswinkel wird in die dafür<br />

vorgesehenen Aussparungen im Kanalunterteil eingedreht<br />

und mittels eines Schraubendrehers befestigt.<br />

An den Schutzleiteranschlusswinkel wird der Potentialausgleichsleiter<br />

angeschlossen und somit das<br />

System geerdet.<br />

Montage Endstück<br />

Montage Wandabschlussblende<br />

Montage Wandabschlussblende<br />

Das Endstück wird in den <strong>GEK</strong>-S Geräteeinbaukanal<br />

eingeschoben und mit den Kupplungen im Kanal<br />

befestigt. Gleichzeitig wird hiermit der Potentialaisgleich<br />

zwischen dem Unterteil und dem Endstück<br />

erstellt.<br />

Eckwinkelbausatz anhalten und Bohrlöcher anzeichnen.<br />

Wandblendenprofil auf Länge zuschneiden und auf<br />

Eckwinkelbausatz montieren.<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

258 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Montage Wandabschlussblende<br />

Montage Modul 45 Steckdose<br />

Montage Modul 45 Steckdose<br />

Komplettes Teil auf den <strong>GEK</strong>-S Geräteeinbaukanal<br />

aufschieben und festschrauben. Danach die noch<br />

fehlenden Profile zuschneiden und auf dem Eckwinkelbausatz<br />

montieren.<br />

Zum Einbau der Modul 45 Steckdose wird das<br />

Unterteil der Geräteeinbaudose aufgeklappt und die<br />

Steckdose in das Oberteil eingeklickt.<br />

Die Modul 45 Steckdose wird an die verlegte Leitung<br />

angeschlossen.<br />

Montage Modul 45 Steckdose<br />

Montage Modul 45 Steckdose<br />

Montage Einbaueinheit<br />

Nachdem die Kabel angeschlossen sind wird das<br />

Unterteil der Geräteeinbaudose verschlossen. Hierbei<br />

ist darauf zu achten, dass die Kabel richtig in der<br />

Einführung sitzen.<br />

Die fertig verdrahtete Steckdose wird komplett mit<br />

der Geräteeinbaudose in den Geräteeinbaukanal<br />

gesteckt. Nach Montage der Oberteile wird die<br />

Abdeckplatte montiert.<br />

Zuerst wird die Abdeckung der Einbaueinheit<br />

demontiert.<br />

Montage Einbaueinheit<br />

Montage Einbaueinheit<br />

Montage Einbaueinheit<br />

Anschließend wird die Einbaueinheit mit den Reihenklemmen<br />

und den Sicherungsautomaten<br />

bestückt.<br />

Die Kabel werden in die Einbaueinheit eingeführt.<br />

Kabel bis zu einem Durchmesser von 16 mm werden<br />

mit der Zugentlastung gesichert. Größere<br />

Durchmesser werden mit einem Kabelbinder<br />

zugentlastet.<br />

Bei Kanälen mit 76,5 mm Systemöffnung wird die<br />

Einbaueinheit an der am Boden befindlichen Lasche<br />

befestigt.<br />

Montage Einbaueinheit<br />

Montage Einbaueinheit<br />

Montage Schallschutzbarriere<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Halterungen der Klarsichtabdeckung werden am<br />

Oberteil mit den Schrauben befestigt.<br />

Zum Schluss wird die Klarsichtabdeckung auf Halterung<br />

gesteckt.<br />

Die Schallschutzbarriere wird im Bereich eines<br />

Durchbruchs zum nächsten Raum in den Kanal eingebracht.<br />

Hierdurch wird eine Schalldämmung von<br />

ca. 40 dB erreicht.<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 259

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Fertige Montage<br />

Dank der vielen durchdachten und aufeinander<br />

abgestimmten Komponenten lassen sich<br />

anspruchsvolle und saubere Installationen erstellen.<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 6498<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

Preis<br />

€/m<br />

mm m kg/% m St<br />

L<br />

<strong>GEK</strong>-S6498 reinweiß 2000 16 241,000 6280 00 0<br />

<strong>GEK</strong>-S6498 cremeweiß 2000 16 241,000 6280 00 1<br />

<strong>GEK</strong>-S6498 lichtgrau 2000 16 241,000 6280 00 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP 63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

260 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS6498 reinweiß 64 98 1 4,776 6289 80 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

Stück kg/% St. St L<br />

<strong>GEK</strong>-SA6498 reinweiß<br />

1 155,000 6280 01 0<br />

<strong>GEK</strong>-SA6498 cremeweiß 1 155,000 6280 01 1<br />

<strong>GEK</strong>-SA6498 lichtgrau<br />

1 155,000 6280 01 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

Stück kg/% St. St L<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

mm Stück kg/% St. PVC L<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

Stück kg/% St. PVC L<br />

AO3K reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 261

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS6498 reinweiß<br />

1 115,000 6280 02 0<br />

<strong>GEK</strong>-SFS6498 cremeweiß 1 115,000 6280 02 1<br />

<strong>GEK</strong>-SFS6498 lichtgrau<br />

1 115,000 6280 02 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF6498 reinweiß<br />

1 115,000 6280 03 0<br />

<strong>GEK</strong>-SFF6498 cremeweiß 1 115,000 6280 03 1<br />

<strong>GEK</strong>-SFF6498 lichtgrau<br />

1 115,000 6280 03 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß 1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

300<br />

Oberteil zum Verschließen der Flachwinkel.<br />

76.5<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

300<br />

Oberteil zum Verschließen der Flachwinkel.<br />

76.5<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß 1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

262 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 8098<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S8098 reinweiß 2000 12 266,000 6280 10 0<br />

<strong>GEK</strong>-S8098 cremeweiß 2000 12 266,000 6280 10 1<br />

<strong>GEK</strong>-S8098 lichtgrau 2000 12 266,000 6280 10 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP80 79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS8098 reinweiß 80 98 1 5,300 6289 81 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 263

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SA8098 reinweiß<br />

1 165,000 6280 11 0<br />

<strong>GEK</strong>-SA8098 cremeweiß 1 165,000 6280 11 1<br />

<strong>GEK</strong>-SA8098 lichtgrau<br />

1 165,000 6280 11 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS8098 reinweiß<br />

1 135,000 6280 12 0<br />

<strong>GEK</strong>-SFS8098 cremeweiß 1 135,000 6280 12 1<br />

<strong>GEK</strong>-SFS8098 lichtgrau<br />

1 135,000 6280 12 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF8098 reinweiß<br />

1 135,000 6280 13 0<br />

<strong>GEK</strong>-SFF8098 cremeweiß 1 135,000 6280 13 1<br />

<strong>GEK</strong>-SFF8098 lichtgrau<br />

1 135,000 6280 13 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

264 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3 reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

FO3 reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

FO3K reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Preis<br />

€/St.<br />

L<br />

Farbe<br />

<strong>GEK</strong>-SIV8098 reinweiß 80 1 59,000 6280 15 0<br />

<strong>GEK</strong>-SIV8098 cremeweiß 80 1 59,000 6280 15 1<br />

<strong>GEK</strong>-SIV8098 lichtgrau 80 1 59,000 6280 15 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST8098 reinweiß 40 1 135,000 6280 16 0<br />

<strong>GEK</strong>-ST8098 cremeweiß 40 1 135,000 6280 16 1<br />

<strong>GEK</strong>-ST8098 lichtgrau 40 1 135,000 6280 16 2<br />

St<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE8098 reinweiß 80 100 1 17,500 6280 17 0<br />

<strong>GEK</strong>-SE8098 cremeweiß 80 100 1 17,500 6280 17 1<br />

<strong>GEK</strong>-SE8098 lichtgrau 80 100 1 17,500 6280 17 2<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 265

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 10098<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S10098 reinweiß 2000 8 297,000 6280 20 0<br />

<strong>GEK</strong>-S10098 cremeweiß 2000 8 297,000 6280 20 1<br />

<strong>GEK</strong>-S10098 lichtgrau 2000 8 297,000 6280 20 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP100 99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Stoßstellenabdeckung<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS10098 reinweiß 100 98 1 6,200 6289 82 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

266 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Typ<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SA10098 reinweiß<br />

1 199,000 6280 21 0<br />

<strong>GEK</strong>-SA10098 cremeweiß 1 199,000 6280 21 1<br />

<strong>GEK</strong>-SA10098 lichtgrau<br />

1 199,000 6280 21 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Ausseneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFS10098 reinweiß<br />

1 155,000 6280 22 0<br />

<strong>GEK</strong>-SFS10098 cremeweiß 1 155,000 6280 22 1<br />

<strong>GEK</strong>-SFS10098 lichtgrau<br />

1 155,000 6280 22 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFF10098 reinweiß<br />

1 155,000 6280 23 0<br />

<strong>GEK</strong>-SFF10098 cremeweiß 1 155,000 6280 23 1<br />

<strong>GEK</strong>-SFF10098 lichtgrau<br />

1 155,000 6280 23 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 267

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 98 mm<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SIV10098 reinweiß 100 1 78,000 6280 25 0<br />

<strong>GEK</strong>-SIV10098 cremeweiß 100 1 78,000 6280 25 1<br />

<strong>GEK</strong>-SIV10098 lichtgrau 100 1 78,000 6280 25 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

<strong>GEK</strong>-ST10098 reinweiß 60 1 155,000 6280 26 0<br />

<strong>GEK</strong>-ST10098 cremeweiß 60 1 155,000 6280 26 1<br />

<strong>GEK</strong>-ST10098 lichtgrau 60 1 155,000 6280 26 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Gewicht<br />

kg/% St.<br />

St<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE10098 reinweiß 100 100 1 21,000 6280 27 0<br />

<strong>GEK</strong>-SE10098 cremeweiß 100 100 1 21,000 6280 27 1<br />

<strong>GEK</strong>-SE10098 lichtgrau 100 100 1 21,000 6280 27 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

268 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 64133<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S64133 reinweiß 2000 12 290,000 6280 30 0<br />

<strong>GEK</strong>-S64133 cremeweiß 2000 12 290,000 6280 30 1<br />

<strong>GEK</strong>-S64133 lichtgrau 2000 12 290,000 6280 30 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS64133 reinweiß 64 133 1 5,300 6289 83 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 269

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SA64133 reinweiß<br />

1 197,000 6280 31 0<br />

<strong>GEK</strong>-SA64133 cremeweiß 1 197,000 6280 31 1<br />

<strong>GEK</strong>-SA64133 lichtgrau<br />

1 197,000 6280 31 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS64133 reinweiß<br />

1 129,000 6280 32 0<br />

<strong>GEK</strong>-SFS64133 cremeweiß 1 129,000 6280 32 1<br />

<strong>GEK</strong>-SFS64133 lichtgrau<br />

1 129,000 6280 32 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF64133 reinweiß<br />

1 129,000 6280 33 0<br />

<strong>GEK</strong>-SFF64133 cremeweiß 1 129,000 6280 33 1<br />

<strong>GEK</strong>-SFF64133 lichtgrau<br />

1 129,000 6280 33 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

270 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SIV64133 reinweiß 63,5 1 53,500 6280 35 0<br />

<strong>GEK</strong>-SIV64133 cremeweiß 63,5 1 53,500 6280 35 1<br />

<strong>GEK</strong>-SIV64133 lichtgrau 63,5 1 53,500 6280 35 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST64133 reinweiß 40 1 141,500 6280 36 0<br />

<strong>GEK</strong>-ST64133 cremeweiß 40 1 141,500 6280 36 1<br />

<strong>GEK</strong>-ST64133 lichtgrau 40 1 141,500 6280 36 2<br />

St<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64133 reinweiß 63,5 133 1 15,600 6280 37 0<br />

<strong>GEK</strong>-SE64133 cremeweiß 63,5 133 1 15,600 6280 37 1<br />

<strong>GEK</strong>-SE64133 lichtgrau 63,5 133 1 15,600 6280 37 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 271

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 80133<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S80133 reinweiß 2000 10 316,000 6280 40 0<br />

<strong>GEK</strong>-S80133 cremeweiß 2000 10 316,000 6280 40 1<br />

<strong>GEK</strong>-S80133 lichtgrau 2000 10 316,000 6280 40 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP80 79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS80133 reinweiß 80 133 1 5,900 6289 84 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

272 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Typ<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SA80133 reinweiß<br />

1 207,500 6280 41 0<br />

<strong>GEK</strong>-SA80133 cremeweiß 1 207,500 6280 41 1<br />

<strong>GEK</strong>-SA80133 lichtgrau<br />

1 207,500 6280 41 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFS80133 reinweiß<br />

1 148,000 6280 42 0<br />

<strong>GEK</strong>-SFS80133 cremeweiß 1 148,000 6280 42 1<br />

<strong>GEK</strong>-SFS80133 lichtgrau<br />

1 148,000 6280 42 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFF80133 reinweiß<br />

1 148,000 6280 43 0<br />

<strong>GEK</strong>-SFF80133 cremeweiß 1 148,000 6280 43 1<br />

<strong>GEK</strong>-SFF80133 lichtgrau<br />

1 148,000 6280 43 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 273

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SIV80133 reinweiß 80 1 65,500 6280 45 0<br />

<strong>GEK</strong>-SIV80133 cremeweiß 80 1 65,500 6280 45 1<br />

<strong>GEK</strong>-SIV80133 lichtgrau 80 1 65,500 6280 45 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

<strong>GEK</strong>-ST80133 reinweiß 40 1 156,500 6280 46 0<br />

<strong>GEK</strong>-ST80133 cremeweiß 40 1 156,500 6280 46 1<br />

<strong>GEK</strong>-ST80133 lichtgrau 40 1 156,500 6280 46 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Gewicht<br />

kg/% St.<br />

St<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE80133 reinweiß 80 133 1 19,500 6280 47 0<br />

<strong>GEK</strong>-SE80133 cremeweiß 80 133 1 19,500 6280 47 1<br />

<strong>GEK</strong>-SE80133 lichtgrau 80 133 1 19,500 6280 47 2<br />

Maß<br />

h<br />

Verp.<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

274 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 100133<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S100133 reinweiß 2000 8 347,000 6280 50 0<br />

<strong>GEK</strong>-S100133 cremeweiß 2000 8 347,000 6280 50 1<br />

<strong>GEK</strong>-S100133 lichtgrau 2000 8 347,000 6280 50 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP100 99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS100133 reinweiß 100 133 1 6,800 6289 85 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 275

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SA100133 reinweiß<br />

1 230,000 6280 51 0<br />

<strong>GEK</strong>-SA100133 cremeweiß 1 230,000 6280 51 1<br />

<strong>GEK</strong>-SA100133 lichtgrau<br />

1 230,000 6280 51 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS100133 reinweiß<br />

1 160,000 6280 52 0<br />

<strong>GEK</strong>-SFS100133 cremeweiß 1 160,000 6280 52 1<br />

<strong>GEK</strong>-SFS100133 lichtgrau<br />

1 160,000 6280 52 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF100133 reinweiß<br />

1 160,000 6280 53 0<br />

<strong>GEK</strong>-SFF100133 cremeweiß 1 160,000 6280 53 1<br />

<strong>GEK</strong>-SFF100133 lichtgrau<br />

1 160,000 6280 53 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

276 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SIV100133 reinweiß 100 1 89,500 6280 55 0<br />

<strong>GEK</strong>-SIV100133 cremeweiß 100 1 89,500 6280 55 1<br />

<strong>GEK</strong>-SIV100133 lichtgrau 100 1 89,500 6280 55 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

Zur direkten Wandmontage geeignet.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST100133 reinweiß 60 1 172,800 6280 56 0<br />

<strong>GEK</strong>-ST100133 cremeweiß 60 1 172,800 6280 56 1<br />

<strong>GEK</strong>-ST100133 lichtgrau 60 1 172,800 6280 56 2<br />

St<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE100133 reinweiß 100 133 1 24,250 6280 57 0<br />

<strong>GEK</strong>-SE100133 cremeweiß 100 133 1 24,250 6280 57 1<br />

<strong>GEK</strong>-SE100133 lichtgrau 100 133 1 24,250 6280 57 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 277

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 64133 asymmetrisch<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA64133 reinweiß 2000 12 290,000 6280 60 0<br />

<strong>GEK</strong>-SA64133 cremeweiß 2000 12 290,000 6280 60 1<br />

<strong>GEK</strong>-SA64133 lichtgrau 2000 12 290,000 6280 60 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Stoßstellenabdeckung<br />

Farbe<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Länge<br />

Maß<br />

b<br />

Verp.<br />

Verp.<br />

Gewicht<br />

Gewicht<br />

Art.-Nr.<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS64133 reinweiß 64 133 1 5,300 6289 83 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/m<br />

L<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

278 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Typ<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAA64133 reinweiß<br />

1 197,000 6280 61 0<br />

<strong>GEK</strong>-SAA64133 cremeweiß 1 197,000 6280 61 1<br />

<strong>GEK</strong>-SAA64133 lichtgrau<br />

1 197,000 6280 61 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFS64133 reinweiß<br />

1 129,000 6280 62 0<br />

<strong>GEK</strong>-SAFS64133 cremeweiß 1 129,000 6280 62 1<br />

<strong>GEK</strong>-SAFS64133 lichtgrau<br />

1 129,000 6280 62 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFF64133 reinweiß<br />

1 129,000 6280 63 0<br />

<strong>GEK</strong>-SAFF64133 cremeweiß 1 129,000 6280 63 1<br />

<strong>GEK</strong>-SAFF64133 lichtgrau<br />

1 129,000 6280 63 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 279

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm<br />

Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAIV64133 reinweiß 63,5 1 53,500 6280 65 0<br />

<strong>GEK</strong>-SAIV64133 cremeweiß 63,5 1 53,500 6280 65 1<br />

<strong>GEK</strong>-SAIV64133 lichtgrau 63,5 1 53,500 6280 65 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

<strong>GEK</strong>-SAT64133 reinweiß 40 1 141,500 6280 66 0<br />

<strong>GEK</strong>-SAT64133 cremeweiß 40 1 141,500 6280 66 1<br />

<strong>GEK</strong>-SAT64133 lichtgrau 40 1 141,500 6280 66 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Gewicht<br />

kg/% St.<br />

St<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64133 reinweiß 63,5 133 1 15,600 6280 37 0<br />

<strong>GEK</strong>-SE64133 cremeweiß 63,5 133 1 15,600 6280 37 1<br />

<strong>GEK</strong>-SE64133 lichtgrau 63,5 133 1 15,600 6280 37 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

280 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 80133 asymmetrisch<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA80133 reinweiß 2000 10 316,000 6280 70 0<br />

<strong>GEK</strong>-SA80133 cremeweiß 2000 10 316,000 6280 70 1<br />

<strong>GEK</strong>-SA80133 lichtgrau 2000 10 316,000 6280 70 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP80 79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS80133 reinweiß 80 133 1 5,900 6289 84 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 281

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAA80133 reinweiß<br />

1 207,500 6280 71 0<br />

<strong>GEK</strong>-SAA80133 cremeweiß 1 207,500 6280 71 1<br />

<strong>GEK</strong>-SAA80133 lichtgrau<br />

1 207,500 6280 71 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFS80133 reinweiß<br />

1 148,000 6280 72 0<br />

<strong>GEK</strong>-SAFS80133 cremeweiß 1 148,000 6280 72 1<br />

<strong>GEK</strong>-SAFS80133 lichtgrau<br />

1 148,000 6280 72 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFF80133 reinweiß<br />

1 148,000 6280 73 0<br />

<strong>GEK</strong>-SAFF80133 cremeweiß 1 148,000 6280 73 1<br />

<strong>GEK</strong>-SAFF80133 lichtgrau<br />

1 148,000 6280 73 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

282 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SAIV80133 reinweiß 80 1 65,500 6280 75 0<br />

<strong>GEK</strong>-SAIV80133 cremeweiß 80 1 65,500 6280 75 1<br />

<strong>GEK</strong>-SAIV80133 lichtgrau 80 1 65,500 6280 75 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAT80133 reinweiß 40 1 156,500 6280 76 0<br />

<strong>GEK</strong>-SAT80133 cremeweiß 40 1 156,500 6280 76 1<br />

<strong>GEK</strong>-SAT80133 lichtgrau 40 1 156,500 6280 76 2<br />

St<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE80133 reinweiß 80 133 1 19,500 6280 47 0<br />

<strong>GEK</strong>-SE80133 cremeweiß 80 133 1 19,500 6280 47 1<br />

<strong>GEK</strong>-SE80133 lichtgrau 80 133 1 19,500 6280 47 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 283

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 100133 asymmetrisch<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA100133 reinweiß 2000 8 347,000 6280 80 0<br />

<strong>GEK</strong>-SA100133 cremeweiß 2000 8 347,000 6280 80 1<br />

<strong>GEK</strong>-SA100133 lichtgrau 2000 8 347,000 6280 80 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP100 99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS100133 reinweiß 100 133 1 6,800 6289 85 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

284 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Typ<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAA100133 reinweiß<br />

1 230,000 6280 81 0<br />

<strong>GEK</strong>-SAA100133 cremeweiß 1 230,000 6280 81 1<br />

<strong>GEK</strong>-SAA100133 lichtgrau<br />

1 230,000 6280 81 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFS100133 reinweiß<br />

1 160,000 6280 82 0<br />

<strong>GEK</strong>-SAFS100133 cremeweiß 1 160,000 6280 82 1<br />

<strong>GEK</strong>-SAFS100133 lichtgrau<br />

1 160,000 6280 82 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFF100133 reinweiß<br />

1 160,000 6280 83 0<br />

<strong>GEK</strong>-SAFF100133 cremeweiß 1 160,000 6280 83 1<br />

<strong>GEK</strong>-SAFF100133 lichtgrau<br />

1 160,000 6280 83 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 285

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 133 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAIV100133 reinweiß 100 1 89,500 6280 85 0<br />

<strong>GEK</strong>-SAIV100133 cremeweiß 100 1 89,500 6280 85 1<br />

<strong>GEK</strong>-SAIV100133 lichtgrau 100 1 89,500 6280 85 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

<strong>GEK</strong>-SAT100133 reinweiß 60 1 172,800 6280 86 0<br />

<strong>GEK</strong>-SAT100133 cremeweiß 60 1 172,800 6280 86 1<br />

<strong>GEK</strong>-SAT100133 lichtgrau 60 1 172,800 6280 86 2<br />

Zur direkten Wandmontage geeignet.<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

St<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE100133 reinweiß 100 133 1 24,250 6280 57 0<br />

<strong>GEK</strong>-SE100133 cremeweiß 100 133 1 24,250 6280 57 1<br />

<strong>GEK</strong>-SE100133 lichtgrau 100 133 1 24,250 6280 57 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

286 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 64173<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S64173 reinweiß 2000 8 353,000 6280 90 0<br />

<strong>GEK</strong>-S64173 cremeweiß 2000 8 353,000 6280 90 1<br />

<strong>GEK</strong>-S64173 lichtgrau 2000 8 353,000 6280 90 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS64173 reinweiß 64 173 1 6,200 6289 86 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 287

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SA64173 reinweiß<br />

1 230,000 6280 91 0<br />

<strong>GEK</strong>-SA64173 cremeweiß 1 230,000 6280 91 1<br />

<strong>GEK</strong>-SA64173 lichtgrau<br />

1 230,000 6280 91 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS64173 reinweiß<br />

1 156,000 6280 92 0<br />

<strong>GEK</strong>-SFS64173 cremeweiß 1 156,000 6280 92 1<br />

<strong>GEK</strong>-SFS64173 lichtgrau<br />

1 156,000 6280 92 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF64173 reinweiß<br />

1 156,000 6280 93 0<br />

<strong>GEK</strong>-SFF64173 cremeweiß 1 156,000 6280 93 1<br />

<strong>GEK</strong>-SFF64173 lichtgrau<br />

1 156,000 6280 93 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

288 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SIV64173 reinweiß 63,5 1 78,500 6280 95 0<br />

<strong>GEK</strong>-SIV64173 cremeweiß 63,5 1 78,500 6280 95 1<br />

<strong>GEK</strong>-SIV64173 lichtgrau 63,5 1 78,500 6280 95 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST64173 reinweiß 40 1 175,000 6280 96 0<br />

<strong>GEK</strong>-ST64173 cremeweiß 40 1 175,000 6280 96 1<br />

<strong>GEK</strong>-ST64173 lichtgrau 40 1 175,000 6280 96 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64173 reinweiß 63,5 173 1 19,300 6280 97 0<br />

<strong>GEK</strong>-SE64173 cremeweiß 63,5 173 1 19,300 6280 97 1<br />

<strong>GEK</strong>-SE64173 lichtgrau 63,5 173 1 19,300 6280 97 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 289

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 80173<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S80173 reinweiß 2000 6 379,000 6281 00 0<br />

<strong>GEK</strong>-S80173 cremeweiß 2000 6 379,000 6281 00 1<br />

<strong>GEK</strong>-S80173 lichtgrau 2000 6 379,000 6281 00 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP80 79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS80173 reinweiß 80 173 1 6,800 6289 87 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

290 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Typ<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SA80173 reinweiß<br />

1 252,500 6281 01 0<br />

<strong>GEK</strong>-SA80173 cremeweiß 1 252,500 6281 01 1<br />

<strong>GEK</strong>-SA80173 lichtgrau<br />

1 252,500 6281 01 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFS80173 reinweiß<br />

1 175,000 6281 02 0<br />

<strong>GEK</strong>-SFS80173 cremeweiß 1 175,000 6281 02 1<br />

<strong>GEK</strong>-SFS80173 lichtgrau<br />

1 175,000 6281 02 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFF80173 reinweiß<br />

1 175,000 6281 03 0<br />

<strong>GEK</strong>-SFF80173 cremeweiß 1 175,000 6281 03 1<br />

<strong>GEK</strong>-SFF80173 lichtgrau<br />

1 175,000 6281 03 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 291

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SIV80173 reinweiß 80 1 107,000 6281 05 0<br />

<strong>GEK</strong>-SIV80173 cremeweiß 80 1 107,000 6281 05 1<br />

<strong>GEK</strong>-SIV80173 lichtgrau 80 1 107,000 6281 05 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

<strong>GEK</strong>-ST80173 reinweiß 40 1 197,500 6281 06 0<br />

<strong>GEK</strong>-ST80173 cremeweiß 40 1 197,500 6281 06 1<br />

<strong>GEK</strong>-ST80173 lichtgrau 40 1 197,500 6281 06 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE80173 reinweiß 80 173 1 24,000 6281 07 0<br />

<strong>GEK</strong>-SE80173 cremeweiß 80 173 1 24,000 6281 07 1<br />

<strong>GEK</strong>-SE80173 lichtgrau 80 173 1 24,000 6281 07 2<br />

Maß<br />

h<br />

Verp.<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

292 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 100173<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S100173 reinweiß 2000 6 410,000 6281 10 0<br />

<strong>GEK</strong>-S100173 cremeweiß 2000 6 410,000 6281 10 1<br />

<strong>GEK</strong>-S100173 lichtgrau 2000 6 410,000 6281 10 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP100 99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS100173 reinweiß 100 173 1 7,550 6289 88 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 293

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SA100173 reinweiß<br />

1 273,000 6281 11 0<br />

<strong>GEK</strong>-SA100173 cremeweiß 1 273,000 6281 11 1<br />

<strong>GEK</strong>-SA100173 lichtgrau<br />

1 273,000 6281 11 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS100173 reinweiß<br />

1 195,000 6281 12 0<br />

<strong>GEK</strong>-SFS100173 cremeweiß 1 195,000 6281 12 1<br />

<strong>GEK</strong>-SFS100173 lichtgrau<br />

1 195,000 6281 12 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF100173 reinweiß<br />

1 195,000 6281 13 0<br />

<strong>GEK</strong>-SFF100173 cremeweiß 1 195,000 6281 13 1<br />

<strong>GEK</strong>-SFF100173 lichtgrau<br />

1 195,000 6281 13 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

294 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SIV100173 reinweiß 100 1 112,000 6281 15 0<br />

<strong>GEK</strong>-SIV100173 cremeweiß 100 1 112,000 6281 15 1<br />

<strong>GEK</strong>-SIV100173 lichtgrau 100 1 112,000 6281 15 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST100173 reinweiß 60 1 214,500 6281 16 0<br />

<strong>GEK</strong>-ST100173 cremeweiß 60 1 214,500 6281 16 1<br />

<strong>GEK</strong>-ST100173 lichtgrau 60 1 214,500 6281 16 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE100173 reinweiß 100 173 1 28,600 6281 17 0<br />

<strong>GEK</strong>-SE100173 cremeweiß 100 173 1 28,600 6281 17 1<br />

<strong>GEK</strong>-SE100173 lichtgrau 100 173 1 28,600 6281 17 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 295

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 64173 asymmetrisch<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA64173 reinweiß 2000 8 353,000 6281 20 0<br />

<strong>GEK</strong>-SA64173 cremeweiß 2000 8 353,000 6281 20 1<br />

<strong>GEK</strong>-SA64173 lichtgrau 2000 8 353,000 6281 20 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Stoßstellenabdeckung<br />

Farbe<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Länge<br />

Maß<br />

b<br />

Verp.<br />

Verp.<br />

Gewicht<br />

Gewicht<br />

Art.-Nr.<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS64173 reinweiß 64 173 1 6,200 6289 86 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/m<br />

L<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

296 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Typ<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAA64173 reinweiß<br />

1 230,000 6281 21 0<br />

<strong>GEK</strong>-SAA64173 cremeweiß 1 230,000 6281 21 1<br />

<strong>GEK</strong>-SAA64173 lichtgrau<br />

1 230,000 6281 21 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFS64173 reinweiß<br />

1 156,000 6281 22 0<br />

<strong>GEK</strong>-SAFS64173 cremeweiß 1 156,000 6281 22 1<br />

<strong>GEK</strong>-SAFS64173 lichtgrau<br />

1 156,000 6281 22 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFF64173 reinweiß<br />

1 156,000 6281 23 0<br />

<strong>GEK</strong>-SAFF64173 cremeweiß 1 156,000 6281 23 1<br />

<strong>GEK</strong>-SAFF64173 lichtgrau<br />

1 156,000 6281 23 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 297

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm<br />

Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAIV64173 reinweiß 63,5 1 78,500 6281 25 0<br />

<strong>GEK</strong>-SAIV64173 cremeweiß 63,5 1 78,500 6281 25 1<br />

<strong>GEK</strong>-SAIV64173 lichtgrau 63,5 1 78,500 6281 25 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

<strong>GEK</strong>-SAT64173 reinweiß 40 1 175,000 6281 26 0<br />

<strong>GEK</strong>-SAT64173 cremeweiß 40 1 175,000 6281 26 1<br />

<strong>GEK</strong>-SAT64173 lichtgrau 40 1 175,000 6281 26 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64173 reinweiß 63,5 173 1 19,300 6280 97 0<br />

<strong>GEK</strong>-SE64173 cremeweiß 63,5 173 1 19,300 6280 97 1<br />

<strong>GEK</strong>-SE64173 lichtgrau 63,5 173 1 19,300 6280 97 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

298 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 80173 asymmetrisch<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA80173 reinweiß 2000 6 379,000 6281 30 0<br />

<strong>GEK</strong>-SA80173 cremeweiß 2000 6 379,000 6281 30 1<br />

<strong>GEK</strong>-SA80173 lichtgrau 2000 6 379,000 6281 30 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP80 79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS80173 reinweiß 80 173 1 6,800 6289 87 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 299

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAA80173 reinweiß<br />

1 252,500 6281 31 0<br />

<strong>GEK</strong>-SAA80173 cremeweiß 1 252,500 6281 31 1<br />

<strong>GEK</strong>-SAA80173 lichtgrau<br />

1 252,500 6281 31 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFS80173 reinweiß<br />

1 175,000 6281 32 0<br />

<strong>GEK</strong>-SAFS80173 cremeweiß 1 175,000 6281 32 1<br />

<strong>GEK</strong>-SAFS80173 lichtgrau<br />

1 175,000 6281 32 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFF80173 reinweiß<br />

1 175,000 6281 33 0<br />

<strong>GEK</strong>-SAFF80173 cremeweiß 1 175,000 6281 33 1<br />

<strong>GEK</strong>-SAFF80173 lichtgrau<br />

1 175,000 6281 33 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

300 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SAIV80173 reinweiß 80 1 107,000 6281 35 0<br />

<strong>GEK</strong>-SAIV80173 cremeweiß 80 1 107,000 6281 35 1<br />

<strong>GEK</strong>-SAIV80173 lichtgrau 80 1 107,000 6281 35 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAT80173 reinweiß 40 1 197,500 6281 36 0<br />

<strong>GEK</strong>-SAT80173 cremeweiß 40 1 197,500 6281 36 1<br />

<strong>GEK</strong>-SAT80173 lichtgrau 40 1 197,500 6281 36 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE80173 reinweiß 80 173 1 24,000 6281 07 0<br />

<strong>GEK</strong>-SE80173 cremeweiß 80 173 1 24,000 6281 07 1<br />

<strong>GEK</strong>-SE80173 lichtgrau 80 173 1 24,000 6281 07 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 301

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 100173 asymmetrisch<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA100173 reinweiß 2000 6 410,000 6281 40 0<br />

<strong>GEK</strong>-SA100173 cremeweiß 2000 6 410,000 6281 40 1<br />

<strong>GEK</strong>-SA100173 lichtgrau 2000 6 410,000 6281 40 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP100 99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS100173 reinweiß 100 173 1 7,550 6289 88 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

302 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Typ<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAA100173 reinweiß<br />

1 273,000 6281 41 0<br />

<strong>GEK</strong>-SAA100173 cremeweiß 1 273,000 6281 41 1<br />

<strong>GEK</strong>-SAA100173 lichtgrau<br />

1 273,000 6281 41 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFS100173 reinweiß<br />

1 195,000 6281 42 0<br />

<strong>GEK</strong>-SAFS100173 cremeweiß 1 195,000 6281 42 1<br />

<strong>GEK</strong>-SAFS100173 lichtgrau<br />

1 195,000 6281 42 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFF100173 reinweiß<br />

1 195,000 6281 43 0<br />

<strong>GEK</strong>-SAFF100173 cremeweiß 1 195,000 6281 43 1<br />

<strong>GEK</strong>-SAFF100173 lichtgrau<br />

1 195,000 6281 43 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 303

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAIV100173 reinweiß 100 1 112,000 6281 45 0<br />

<strong>GEK</strong>-SAIV100173 cremeweiß 100 1 112,000 6281 45 1<br />

<strong>GEK</strong>-SAIV100173 lichtgrau 100 1 112,000 6281 45 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

<strong>GEK</strong>-SAT100173 reinweiß 60 1 214,500 6281 46 0<br />

<strong>GEK</strong>-SAT100173 cremeweiß 60 1 214,500 6281 46 1<br />

<strong>GEK</strong>-SAT100173 lichtgrau 60 1 214,500 6281 46 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE100173 reinweiß 100 173 1 28,600 6281 17 0<br />

<strong>GEK</strong>-SE100173 cremeweiß 100 173 1 28,600 6281 17 1<br />

<strong>GEK</strong>-SE100173 lichtgrau 100 173 1 28,600 6281 17 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

304 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 64213 asymmetrisch<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA64213 reinweiß 2000 8 416,000 6281 50 0<br />

<strong>GEK</strong>-SA64213 cremeweiß 2000 8 416,000 6281 50 1<br />

<strong>GEK</strong>-SA64213 lichtgrau 2000 8 416,000 6281 50 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS64213 reinweiß 64 213 1 6,900 6289 89 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 305

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAA64213 reinweiß<br />

1 275,000 6281 51 0<br />

<strong>GEK</strong>-SAA64213 cremeweiß 1 275,000 6281 51 1<br />

<strong>GEK</strong>-SAA64213 lichtgrau<br />

1 275,000 6281 51 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil Stahlblech<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFS64213 reinweiß<br />

1 167,000 6281 52 0<br />

<strong>GEK</strong>-SAFS64213 cremeweiß 1 167,000 6281 52 1<br />

<strong>GEK</strong>-SAFS64213 lichtgrau<br />

1 167,000 6281 52 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFF64213 reinweiß<br />

1 167,000 6281 53 0<br />

<strong>GEK</strong>-SAFF64213 cremeweiß 1 167,000 6281 53 1<br />

<strong>GEK</strong>-SAFF64213 lichtgrau<br />

1 167,000 6281 53 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

306 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SAIV64213 reinweiß 63,5 1 80,500 6281 55 0<br />

<strong>GEK</strong>-SAIV64213 cremeweiß 63,5 1 80,500 6281 55 1<br />

<strong>GEK</strong>-SAIV64213 lichtgrau 63,5 1 80,500 6281 55 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAT64213 reinweiß 40 1 205,000 6281 56 0<br />

<strong>GEK</strong>-SAT64213 cremeweiß 40 1 205,000 6281 56 1<br />

<strong>GEK</strong>-SAT64213 lichtgrau 40 1 205,000 6281 56 2<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64213 reinweiß 63,5 213 1 22,000 6281 57 0<br />

<strong>GEK</strong>-SE64213 cremeweiß 63,5 213 1 22,000 6281 57 1<br />

<strong>GEK</strong>-SE64213 lichtgrau 63,5 213 1 22,000 6281 57 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

St<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 307

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 80213 asymmetrisch<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA80213 reinweiß 2000 6 441,000 6281 60 0<br />

<strong>GEK</strong>-SA80213 cremeweiß 2000 6 441,000 6281 60 1<br />

<strong>GEK</strong>-SA80213 lichtgrau 2000 6 441,000 6281 60 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP80 79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Stoßstellenabdeckung<br />

Farbe<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Länge<br />

Maß<br />

b<br />

Verp.<br />

Verp.<br />

Gewicht<br />

Gewicht<br />

Art.-Nr.<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS80213 reinweiß 80 213 1 7,550 6289 90 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/m<br />

L<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

308 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Typ<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAA80213 reinweiß<br />

1 305,000 6281 61 0<br />

<strong>GEK</strong>-SAA80213 cremeweiß 1 305,000 6281 61 1<br />

<strong>GEK</strong>-SAA80213 lichtgrau<br />

1 305,000 6281 61 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFS80213 reinweiß<br />

1 181,000 6281 62 0<br />

<strong>GEK</strong>-SAFS80213 cremeweiß 1 181,000 6281 62 1<br />

<strong>GEK</strong>-SAFS80213 lichtgrau<br />

1 181,000 6281 62 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFF80213 reinweiß<br />

1 181,000 6281 63 0<br />

<strong>GEK</strong>-SAFF80213 cremeweiß 1 181,000 6281 63 1<br />

<strong>GEK</strong>-SAFF80213 lichtgrau<br />

1 181,000 6281 63 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 309

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAIV80213 reinweiß 80 1 112,000 6281 65 0<br />

<strong>GEK</strong>-SAIV80213 cremeweiß 80 1 112,000 6281 65 1<br />

<strong>GEK</strong>-SAIV80213 lichtgrau 80 1 112,000 6281 65 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAT80213 reinweiß 40 1 215,500 6281 66 0<br />

<strong>GEK</strong>-SAT80213 cremeweiß 40 1 215,500 6281 66 1<br />

<strong>GEK</strong>-SAT80213 lichtgrau 40 1 215,500 6281 66 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE80213 reinweiß 80 213 1 28,000 6281 67 0<br />

<strong>GEK</strong>-SE80213 cremeweiß 80 213 1 28,000 6281 67 1<br />

<strong>GEK</strong>-SE80213 lichtgrau 80 213 1 28,000 6281 67 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

310 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 100213 asymmetrisch<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal mit Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtfflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA100213 reinweiß 2000 4 473,000 6281 70 0<br />

<strong>GEK</strong>-SA100213 cremeweiß 2000 4 473,000 6281 70 1<br />

<strong>GEK</strong>-SA100213 lichtgrau 2000 4 473,000 6281 70 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP100 99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS100213 reinweiß 100 213 1 8,400 6289 91 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 311

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAA100213 reinweiß<br />

1 345,000 6281 71 0<br />

<strong>GEK</strong>-SAA100213 cremeweiß 1 345,000 6281 71 1<br />

<strong>GEK</strong>-SAA100213 lichtgrau<br />

1 345,000 6281 71 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil Stahlblech<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFS100213 reinweiß<br />

1 190,000 6281 72 0<br />

<strong>GEK</strong>-SAFS100213 cremeweiß 1 190,000 6281 72 1<br />

<strong>GEK</strong>-SAFS100213 lichtgrau<br />

1 190,000 6281 72 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFF100213 reinweiß<br />

1 190,000 6281 73 0<br />

<strong>GEK</strong>-SAFF100213 cremeweiß 1 190,000 6281 73 1<br />

<strong>GEK</strong>-SAFF100213 lichtgrau<br />

1 190,000 6281 73 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

312 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm asymmetrisch<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SAIV100213 reinweiß 100 1 121,500 6281 75 0<br />

<strong>GEK</strong>-SAIV100213 cremeweiß 100 1 121,500 6281 75 1<br />

<strong>GEK</strong>-SAIV100213 lichtgrau 100 1 121,500 6281 75 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAT100213 reinweiß 60 1 236,000 6281 76 0<br />

<strong>GEK</strong>-SAT100213 cremeweiß 60 1 236,000 6281 76 1<br />

<strong>GEK</strong>-SAT100213 lichtgrau 60 1 236,000 6281 76 2<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE100213 reinweiß 100 213 1 35,000 6281 77 0<br />

<strong>GEK</strong>-SE100213 cremeweiß 100 213 1 35,000 6281 77 1<br />

<strong>GEK</strong>-SE100213 lichtgrau 100 213 1 35,000 6281 77 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

St<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 313

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 64173<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA64173D reinweiß 2000 8 507,000 6281 80 0<br />

<strong>GEK</strong>-SA64173D cremeweiß 2000 8 507,000 6281 80 1<br />

<strong>GEK</strong>-SA64173D lichtgrau 2000 8 507,000 6281 80 2<br />

Geräteeinbaukanal zur direkten Wandmontage oder an Konsolen geeignet. Mittelsteg mit Rasterlochung.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtflächen der lackierten Geräteeinbaukanäle sind<br />

foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech 80er Spur<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil Stahlblech 50er Spur<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 60,200 6286 87 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 60,200 6286 87 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 60,200 6286 87 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Stoßstellenabdeckung<br />

Typ<br />

<strong>GEK</strong>-SVS64173<br />

Farbe Maß<br />

a<br />

mm<br />

Maß<br />

b<br />

mm<br />

Verp.<br />

Stück<br />

reinweiß 64 173 1<br />

Gewicht<br />

Art.-Nr.<br />

kg/% St. St<br />

6,200 6289 86 0<br />

Preis<br />

€/St.<br />

L<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAA64173D reinweiß<br />

1 263,500 6281 81 0<br />

<strong>GEK</strong>-SAA64173D cremeweiß 1 263,500 6281 81 1<br />

<strong>GEK</strong>-SAA64173D lichtgrau<br />

1 263,500 6281 81 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

314 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

Typ<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Außeneckoberteil Stahlblech 80er Spur<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

AO3<br />

reinweiß 1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau 1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen den Außenecken.<br />

Farbe<br />

Außeneckoberteil Stahlblech 50er Spur<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

AO3<br />

reinweiß 1 20,000 6287 10 0<br />

AO3 cremeweiß 1 20,000 6287 10 1<br />

AO3 lichtgrau 1 20,000 6287 10 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFS64173D reinweiß 1 145,000 6281 82 0<br />

<strong>GEK</strong>-SAFS64173D cremeweiß 1 145,000 6281 82 1<br />

<strong>GEK</strong>-SAFS64173D lichtgrau 1 145,000 6281 82 2<br />

St<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFF64173D reinweiß 1 145,000 6281 83 0<br />

<strong>GEK</strong>-SAFF64173D cremeweiß 1 145,000 6281 83 1<br />

<strong>GEK</strong>-SAFF64173D lichtgrau 1 145,000 6281 83 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

Flachwinkeloberteil Stahlblech 80er Spur<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 1 44,500 6287 01 0<br />

FO3 cremeweiß 1 44,500 6287 01 1<br />

FO3 lichtgrau 1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Flachwinkeloberteil Stahlblech 50er Spur<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 1 38,000 6287 11 0<br />

FO3 cremeweiß 1 38,000 6287 11 1<br />

FO3 lichtgrau 1 38,000 6287 11 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 315

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAIV64173D reinweiß 63,5 1 62,000 6281 85 0<br />

<strong>GEK</strong>-SAIV64173D cremeweiß 63,5 1 62,000 6281 85 1<br />

<strong>GEK</strong>-SAIV64173D lichtgrau 63,5 1 62,000 6281 85 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

<strong>GEK</strong>-SAT64173D reinweiß 40 1 172,200 6281 86 0<br />

<strong>GEK</strong>-SAT64173D cremeweiß 40 1 172,200 6281 86 1<br />

<strong>GEK</strong>-SAT64173D lichtgrau 40 1 172,200 6281 86 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Endstück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64173 reinweiß 63,5 173 1 19,300 6280 97 0<br />

<strong>GEK</strong>-SE64173 cremeweiß 63,5 173 1 19,300 6280 97 1<br />

<strong>GEK</strong>-SE64173 lichtgrau 63,5 173 1 19,300 6280 97 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

316 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 80173<br />

Typ<br />

Geräteeinbaukanal zur direkten Wandmontage oder an Konsolen geeignet. Mittelsteg mit Rasterlochung.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtflächen der lackierten Geräteeinbaukanäle sind<br />

foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA80173D reinweiß 2000 6 548,000 6281 90 0<br />

<strong>GEK</strong>-SA80173D cremeweiß 2000 6 548,000 6281 90 1<br />

<strong>GEK</strong>-SA80173D lichtgrau 2000 6 548,000 6281 90 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP80<br />

79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil Stahlblech 80er Spur<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 60,200 6286 87 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 60,200 6286 87 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 60,200 6286 87 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil Stahlblech 50er Spur<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS80173 reinweiß 80 173 1 6,800 6289 87 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr. Preis<br />

€/St.<br />

Stück kg/% St. St L<br />

<strong>GEK</strong>-SAA80173D reinweiß<br />

1 252,500 6281 91 0<br />

<strong>GEK</strong>-SAA80173D cremeweiß 1 252,500 6281 91 1<br />

<strong>GEK</strong>-SAA80173D lichtgrau<br />

1 252,500 6281 91 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Außeneck<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 317

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

Außeneckoberteil Stahlblech 80er Spur<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß 1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau 1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil Stahlblech 50er Spur<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß 1 20,000 6287 10 0<br />

AO3 cremeweiß 1 20,000 6287 10 1<br />

AO3 lichtgrau 1 20,000 6287 10 2<br />

Oberteil zum Verschließen den Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFS80173D reinweiß 1 150,000 6281 92 0<br />

<strong>GEK</strong>-SAFS80173D cremeweiß 1 150,000 6281 92 1<br />

<strong>GEK</strong>-SAFS80173D lichtgrau 1 150,000 6281 92 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAFF80173D reinweiß 1 150,000 6281 93 0<br />

<strong>GEK</strong>-SAFF80173D cremeweiß 1 150,000 6281 93 1<br />

<strong>GEK</strong>-SAFF80173D lichtgrau 1 150,000 6281 93 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkeloberteil Stahlblech 80er Spur<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß 1 44,500 6287 01 0<br />

FO3 cremeweiß 1 44,500 6287 01 1<br />

FO3 lichtgrau 1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil Stahlblech 50er Spur<br />

Typ<br />

Farbe Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß 1 38,000 6287 11 0<br />

FO3 cremeweiß 1 38,000 6287 11 1<br />

FO3 lichtgrau 1 38,000 6287 11 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

318 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SAIV80173D reinweiß 80 1 76,000 6281 95 0<br />

<strong>GEK</strong>-SAIV80173D cremeweiß 80 1 76,000 6281 95 1<br />

<strong>GEK</strong>-SAIV80173D lichtgrau 80 1 76,000 6281 95 2<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAT80173D reinweiß 40 1 186,000 6281 96 0<br />

<strong>GEK</strong>-SAT80173D cremeweiß 40 1 186,000 6281 96 1<br />

<strong>GEK</strong>-SAT80173D lichtgrau 40 1 186,000 6281 96 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE80173 reinweiß 80 173 1 24,000 6281 07 0<br />

<strong>GEK</strong>-SE80173 cremeweiß 80 173 1 24,000 6281 07 1<br />

<strong>GEK</strong>-SE80173 lichtgrau 80 173 1 24,000 6281 07 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 319

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-SA 100173<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-SA100173D reinweiß 2000 4 596,000 6282 00 0<br />

<strong>GEK</strong>-SA100173D cremeweiß 2000 4 596,000 6282 00 1<br />

<strong>GEK</strong>-SA100173D lichtgrau 2000 4 596,000 6282 00 2<br />

Geräteeinbaukanal zur direkten Wandmontage oder an Konsolen geeignet. Mittelsteg mit Rasterlochung.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtflächen der lackierten Geräteeinbaukanäle sind<br />

foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP100<br />

99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech 80er Spur<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong><br />

reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil Stahlblech 50er Spur<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong><br />

reinweiß 2000 2 60,200 6286 87 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 60,200 6286 87 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 60,200 6286 87 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Stoßstellenabdeckung<br />

Typ<br />

<strong>GEK</strong>-SVS100173<br />

Farbe<br />

reinweiß<br />

Maß<br />

a<br />

mm<br />

100<br />

Maß Verp.<br />

b<br />

mm Stück<br />

173 1<br />

Gewicht<br />

Art.-Nr.<br />

kg/% St. St<br />

7,550 6289 88 0<br />

Preis<br />

€/St.<br />

L<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SAA100173D reinweiß<br />

1 275,000 6282 01 0<br />

<strong>GEK</strong>-SAA100173D cremeweiß<br />

1 275,000 6282 01 1<br />

<strong>GEK</strong>-SAA100173D lichtgrau<br />

1 275,000 6282 01 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

320 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

Typ<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Außeneckoberteil Stahlblech 80er Spur<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

AO3<br />

reinweiß 1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau 1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen den Außenecken.<br />

Farbe<br />

Außeneckoberteil Stahlblech 50er Spur<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

AO3<br />

reinweiß 1 20,000 6287 10 0<br />

AO3 cremeweiß 1 20,000 6287 10 1<br />

AO3 lichtgrau 1 20,000 6287 10 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFS100173D reinweiß 1 155,000 6282 02 0<br />

<strong>GEK</strong>-SAFS100173D cremeweiß 1 155,000 6282 02 1<br />

<strong>GEK</strong>-SAFS100173D lichtgrau 1 155,000 6282 02 2<br />

St<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SAFF100173D reinweiß 1 155,000 6282 03 0<br />

<strong>GEK</strong>-SAFF100173D cremeweiß 1 155,000 6282 03 1<br />

<strong>GEK</strong>-SAFF100173D lichtgrau 1 155,000 6282 03 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

Flachwinkeloberteil Stahlblech 80er Spur<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 1 44,500 6287 01 0<br />

FO3 cremeweiß 1 44,500 6287 01 1<br />

FO3 lichtgrau 1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Flachwinkeloberteil Stahlblech 50er Spur<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 1 38,000 6287 11 0<br />

FO3 cremeweiß 1 38,000 6287 11 1<br />

FO3 lichtgrau 1 38,000 6287 11 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 321

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 173 mm Doppelkanal<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

<strong>GEK</strong>-SAIV100173D reinweiß 100 1 92,000 6282 05 0<br />

<strong>GEK</strong>-SAIV100173D cremeweiß 100 1 92,000 6282 05 1<br />

<strong>GEK</strong>-SAIV100173D lichtgrau 100 1 92,000 6282 05 2<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

Inneneck vereinfacht zur direkten Montage am <strong>GEK</strong>-S Geräteeinbaukanal.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

<strong>GEK</strong>-SAT100173D reinweiß 60 1 214,600 6282 06 0<br />

<strong>GEK</strong>-SAT100173D cremeweiß 60 1 214,600 6282 06 1<br />

<strong>GEK</strong>-SAT100173D lichtgrau 60 1 214,600 6282 06 2<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Endstück<br />

Typ<br />

Farbe<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE100173 reinweiß 100 173 1 28,600 6281 17 0<br />

<strong>GEK</strong>-SE100173 cremeweiß 100 173 1 28,600 6281 17 1<br />

<strong>GEK</strong>-SE100173 lichtgrau 100 173 1 28,600 6281 17 2<br />

Maß<br />

a<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

322 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

Typ<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 64213<br />

<strong>GEK</strong>-S Geräteeinbaukanal zur direkten Wandmontage oder an Konsolen geeignet. Mittelsteg mit<br />

Rasterlochung. Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-<br />

Farben können auf Anfrage realisiert werden. Die Sichtflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S64213D reinweiß 2000 8 550,000 6282 40 0<br />

<strong>GEK</strong>-S64213D cremeweiß 2000 8 550,000 6282 40 1<br />

<strong>GEK</strong>-S64213D lichtgrau 2000 8 550,000 6282 40 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS64213 reinweiß 64 213 1 6,900 6289 89 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 323

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SA64213D reinweiß<br />

1 310,000 6282 11 0<br />

<strong>GEK</strong>-SA64213D cremeweiß 1 310,000 6282 11 1<br />

<strong>GEK</strong>-SA64213D lichtgrau<br />

1 310,000 6282 11 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil Stahlblech<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS64213D reinweiß<br />

1 175,000 6282 12 0<br />

<strong>GEK</strong>-SFS64213D cremeweiß 1 175,000 6282 12 1<br />

<strong>GEK</strong>-SFS64213D lichtgrau<br />

1 175,000 6282 12 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF64213D reinweiß<br />

1 175,000 6282 13 0<br />

<strong>GEK</strong>-SFF64213D cremeweiß 1 175,000 6282 13 1<br />

<strong>GEK</strong>-SFF64213D lichtgrau<br />

1 175,000 6282 13 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

324 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Farbe<br />

<strong>GEK</strong>-SIV64213D reinweiß 63,5 1 61,150 6282 15 0<br />

<strong>GEK</strong>-SIV64213D cremeweiß 63,5 1 61,150 6282 15 1<br />

<strong>GEK</strong>-SIV64213D lichtgrau 63,5 1 61,150 6282 15 2<br />

Inneneck vereinfacht zur direkten Wandmontage geeignet.<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST64213D reinweiß 40 1 201,500 6282 16 0<br />

<strong>GEK</strong>-ST64213D cremeweiß 40 1 201,500 6282 16 1<br />

<strong>GEK</strong>-ST64213D lichtgrau 40 1 201,500 6282 16 2<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64213 reinweiß 63,5 213 1 22,000 6281 57 0<br />

<strong>GEK</strong>-SE64213 cremeweiß 63,5 213 1 22,000 6281 57 1<br />

<strong>GEK</strong>-SE64213 lichtgrau 63,5 213 1 22,000 6281 57 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

St<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 325

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 80213<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S80213D reinweiß 2000 6 598,000 6282 50 0<br />

<strong>GEK</strong>-S80213D cremeweiß 2000 6 598,000 6282 50 1<br />

<strong>GEK</strong>-S80213D lichtgrau 2000 6 598,000 6282 50 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal zur direkten Wandmontage oder an Konsolen geeignet. Mittelsteg mit<br />

Rasterlochung. Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-<br />

Farben können auf Anfrage realisiert werden. Die Sichtflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP80 79,5<br />

1 3,750 6288 67 1<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Stoßstellenabdeckung<br />

Farbe<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Länge<br />

Maß<br />

b<br />

Verp.<br />

Verp.<br />

Gewicht<br />

Gewicht<br />

Art.-Nr.<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS80213 reinweiß 80 213 1 7,550 6289 90 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/m<br />

L<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

326 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

Typ<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SA80213D reinweiß<br />

1 325,000 6282 21 0<br />

<strong>GEK</strong>-SA80213D cremeweiß 1 325,000 6282 21 1<br />

<strong>GEK</strong>-SA80213D lichtgrau<br />

1 325,000 6282 21 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFS80213D reinweiß<br />

1 186,000 6282 22 0<br />

<strong>GEK</strong>-SFS80213D cremeweiß 1 186,000 6282 22 1<br />

<strong>GEK</strong>-SFS80213D lichtgrau<br />

1 186,000 6282 22 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFF80213D reinweiß<br />

1 186,000 6282 23 0<br />

<strong>GEK</strong>-SFF80213D cremeweiß 1 186,000 6282 23 1<br />

<strong>GEK</strong>-SFF80213D lichtgrau<br />

1 186,000 6282 23 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 327

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

<strong>GEK</strong>-SIV80213D reinweiß 80 1 77,500 6282 25 0<br />

<strong>GEK</strong>-SIV80213D cremeweiß 80 1 77,500 6282 25 1<br />

<strong>GEK</strong>-SIV80213D lichtgrau 80 1 77,500 6282 25 2<br />

Inneneck vereinfacht zur direkten Wandmontage geeignet.<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST80213D reinweiß 40 1 217,600 6282 26 0<br />

<strong>GEK</strong>-ST80213D cremeweiß 40 1 217,600 6282 26 1<br />

<strong>GEK</strong>-ST80213D lichtgrau 40 1 217,600 6282 26 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE80213 reinweiß 80 213 1 28,000 6281 67 0<br />

<strong>GEK</strong>-SE80213 cremeweiß 80 213 1 28,000 6281 67 1<br />

<strong>GEK</strong>-SE80213 lichtgrau 80 213 1 28,000 6281 67 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

328 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 100213<br />

Typ<br />

Geräteeinbaukanal zur direkten Wandmontage oder an Konsolen geeignet. Mittelsteg mit Rasterlochung.<br />

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben<br />

können auf Anfrage realisiert werden. Die Sichtflächen der lackierten Geräteeinbaukanäle sind<br />

foliert.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S100213D reinweiß 2000 4 650,000 6282 60 0<br />

<strong>GEK</strong>-S100213D cremeweiß 2000 4 650,000 6282 60 1<br />

<strong>GEK</strong>-S100213D lichtgrau 2000 4 650,000 6282 60 2<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

KUP100 99,5<br />

1 4,700 6288 67 3<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Kupplung<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung Stahlblech.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Oberteil Stahlblech<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

Typ<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Art.-Nr.<br />

Preis<br />

€/m<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS100213 reinweiß 100 213 1 8,400 6289 91 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Farbe<br />

Maß<br />

a<br />

Maß<br />

b<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

Stoßstellenabdeckung<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 329

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

Außeneck<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SA100213D reinweiß<br />

1 345,000 6282 31 0<br />

<strong>GEK</strong>-SA100213D cremeweiß 1 345,000 6282 31 1<br />

<strong>GEK</strong>-SA100213D lichtgrau<br />

1 345,000 6282 31 2<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil Stahlblech<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm Stück kg/% St. PVC<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Oberteil zum Verschließen der Aussenecken.<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Flachwinkel steigend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Oberteil zum Verschließen der Außenecken.<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFS100213D reinweiß<br />

1 210,000 6282 32 0<br />

<strong>GEK</strong>-SFS100213D cremeweiß 1 210,000 6282 32 1<br />

<strong>GEK</strong>-SFS100213D lichtgrau<br />

1 210,000 6282 32 2<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Die Sichtflächen der Formteile sind foliert.<br />

Flachwinkel fallend<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

<strong>GEK</strong>-SFF100213D reinweiß<br />

1 210,000 6282 33 0<br />

<strong>GEK</strong>-SFF100213D cremeweiß 1 210,000 6282 33 1<br />

<strong>GEK</strong>-SFF100213D lichtgrau<br />

1 210,000 6282 33 2<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

330 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelkanal<br />

Flachwinkeloberteil Stahlblech<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Länge<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

45°<br />

76.5<br />

300<br />

Typ<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Farbe<br />

<strong>GEK</strong>-SIV100213D reinweiß 100 1 96,000 6282 35 0<br />

<strong>GEK</strong>-SIV100213D cremeweiß 100 1 97,000 6282 35 1<br />

<strong>GEK</strong>-SIV100213D lichtgrau 100 1 97,000 6282 35 2<br />

Inneneck vereinfacht zur direkten Wandmontage geeignet.<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Inneneck vereinfacht<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Typ<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST100213D reinweiß 60 1 232,500 6282 36 0<br />

<strong>GEK</strong>-ST100213D cremeweiß 60 1 232,500 6282 36 1<br />

<strong>GEK</strong>-ST100213D lichtgrau 60 1 232,500 6282 36 2<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE100213 reinweiß 100 213 1 35,000 6281 77 0<br />

<strong>GEK</strong>-SE100213 cremeweiß 100 213 1 35,000 6281 77 1<br />

<strong>GEK</strong>-SE100213 lichtgrau 100 213 1 35,000 6281 77 2<br />

Maß<br />

h<br />

Verp.<br />

Gewicht<br />

St<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

Preis<br />

€/St.<br />

L<br />

Endstück<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 331

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelk. ohne Trennsteglochung<br />

<strong>GEK</strong>-S Geräteeinbaukanal-System, Typ <strong>GEK</strong>-S 64213<br />

Typ<br />

Farbe<br />

Länge<br />

Verp.<br />

Gewicht<br />

Art.-Nr.<br />

mm m kg/% m St<br />

<strong>GEK</strong>-S64213DG reinweiß 2000 8 414,000 6282 10 0<br />

<strong>GEK</strong>-S64213DG cremeweiß 2000 8 414,000 6282 10 1<br />

<strong>GEK</strong>-S64213DG lichtgrau 2000 8 414,000 6282 10 2<br />

<strong>GEK</strong>-S Geräteeinbaukanal zur direkten Wandmontage oder an Konsolen geeignet. Mittelsteg<br />

ohne Rasterlochung. Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere<br />

RAL-Farben können auf Anfrage realisiert werden. Die Sichtflächen der lackierten <strong>GEK</strong>-S Geräteeinbaukanäle<br />

sind foliert.<br />

Preis<br />

€/m<br />

L<br />

Kupplung<br />

Typ<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

KUP<br />

63,5<br />

1 2,850 6288 67 0<br />

Kupplung zum Verbinden der Kanalunterteile. Hierdurch wird der Potentialausgleich zwischen den<br />

Kanalunterteilen hergestellt.<br />

V2A<br />

Preis<br />

€/St.<br />

L<br />

Oberteil Stahlblech<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m St<br />

OT3<strong>GEK</strong> reinweiß 2000 2 65,000 6286 86 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 65,000 6286 86 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 65,000 6286 86 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung Stahlblech.<br />

Oberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm m kg/% m PVC<br />

OT3<strong>GEK</strong> reinweiß 2000 2 31,600 6287 25 0<br />

OT3<strong>GEK</strong> cremeweiß 2000 2 31,600 6287 25 1<br />

OT3<strong>GEK</strong> lichtgrau 2000 2 31,600 6287 25 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Preis<br />

€/m<br />

L<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Oberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Stoßstellenabdeckung<br />

Farbe<br />

mm m kg/% m PVC<br />

OT3K/<strong>GEK</strong> reinweiß 2000 2 31,000 6287 26 0<br />

OT3K/<strong>GEK</strong> cremeweiß 2000 2 31,000 6287 26 1<br />

OT3K/<strong>GEK</strong> lichtgrau 2000 2 31,000 6287 26 2<br />

Oberteil zum Verschließen der <strong>GEK</strong>-S Geräteeinbaukanäle.<br />

Ausführung in <strong>Kunststoff</strong>.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

Länge<br />

Maß<br />

b<br />

Verp.<br />

Verp.<br />

Gewicht<br />

Gewicht<br />

Art.-Nr.<br />

Art.-Nr.<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SVS64213 reinweiß 64 213 1 6,900 6289 89 0<br />

Stoßstellenabdeckung zur einwandfreien Verbindung bzw. Abdeckung der Kanalstoßkanten.<br />

Preis<br />

€/m<br />

L<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

332 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelk. ohne Trennsteglochung<br />

Typ<br />

Außeneck zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SA64213D reinweiß<br />

1 310,000 6282 11 0<br />

<strong>GEK</strong>-SA64213D cremeweiß 1 310,000 6282 11 1<br />

<strong>GEK</strong>-SA64213D lichtgrau<br />

1 310,000 6282 11 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

AO3<br />

reinweiß<br />

1 23,000 6287 00 0<br />

AO3 cremeweiß 1 23,000 6287 00 1<br />

AO3 lichtgrau<br />

1 23,000 6287 00 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Außeneck<br />

Außeneckoberteil Stahlblech<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Typ<br />

Oberteil zum Verschließen der Aussenecken.<br />

Oberteil zum Verschließen der Außenecken.<br />

Farbe<br />

Länge Verp.<br />

AO3<br />

reinweiß 300 1 18,000 6287 28 0<br />

AO3 cremeweiß 300 1 18,000 6287 28 1<br />

AO3 lichtgrau 300 1 18,000 6287 28 2<br />

Typ<br />

Die Sichtflächen der Formteile sind foliert.<br />

Farbe<br />

Flachwinkel steigend zur direkten Wandmontage geeignet.<br />

mm<br />

Stück<br />

Außeneckoberteil <strong>Kunststoff</strong>, glatt<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

Preis<br />

€/St.<br />

L<br />

Außeneckoberteil <strong>Kunststoff</strong>, kanneliert<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

PVC<br />

AO3K<br />

reinweiß<br />

1 10,800 6287 29 0<br />

AO3K cremeweiß 1 10,800 6287 29 1<br />

AO3K lichtgrau<br />

1 10,800 6287 29 2<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFS64213D reinweiß<br />

1 175,000 6282 12 0<br />

<strong>GEK</strong>-SFS64213D cremeweiß 1 175,000 6282 12 1<br />

<strong>GEK</strong>-SFS64213D lichtgrau<br />

1 175,000 6282 12 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel steigend<br />

Preis<br />

€/St.<br />

L<br />

Flachwinkel fallend<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

Flachwinkel fallend zur direkten Wandmontage geeignet.<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-SFF64213D reinweiß<br />

1 175,000 6282 13 0<br />

<strong>GEK</strong>-SFF64213D cremeweiß 1 175,000 6282 13 1<br />

<strong>GEK</strong>-SFF64213D lichtgrau<br />

1 175,000 6282 13 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

Bei Bestellungen bitte immer Artikel-Nr. angeben<br />

<strong>LFS</strong> 333

<strong>GEK</strong>-S Geräteeinbaukanal Stahlblech-<strong>Systeme</strong>, 80er Oberteil<br />

<strong>GEK</strong>-S Geräteeinbaukanal-<strong>Systeme</strong>, Kanalhöhe 213 mm Doppelk. ohne Trennsteglochung<br />

Flachwinkeloberteil Stahlblech<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. St<br />

FO3<br />

reinweiß<br />

1 44,500 6287 01 0<br />

FO3 cremeweiß<br />

1 44,500 6287 01 1<br />

FO3 lichtgrau<br />

1 44,500 6287 01 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, glatt<br />

Typ<br />

Farbe Länge Verp. Gewicht Art.-Nr.<br />

mm<br />

Stück kg/% St. PVC<br />

FO3<br />

reinweiß 300 1 17,850 6287 30 0<br />

FO3 cremeweiß 300 1 17,850 6287 30 1<br />

FO3 lichtgrau 300 1 17,850 6287 30 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Flachwinkeloberteil <strong>Kunststoff</strong>, kanneliert<br />

Typ<br />

Farbe<br />

Verp. Gewicht Art.-Nr.<br />

Stück kg/% St. PVC<br />

FO3K<br />

reinweiß<br />

1 17,850 6287 31 0<br />

FO3K cremeweiß<br />

1 17,850 6287 31 1<br />

FO3K lichtgrau<br />

1 17,850 6287 31 2<br />

Oberteil zum Verschließen der Flachwinkel.<br />

Preis<br />

€/St.<br />

L<br />

45°<br />

76.5<br />

300<br />

Inneneck vereinfacht<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

<strong>GEK</strong>-SIV64213D reinweiß 63,5 1 61,150 6282 15 0<br />

<strong>GEK</strong>-SIV64213D cremeweiß 63,5 1 61,150 6282 15 1<br />

<strong>GEK</strong>-SIV64213D lichtgrau 63,5 1 61,150 6282 15 2<br />

Inneneck vereinfacht zur direkten Wandmontage geeignet.<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm<br />

Verp.<br />

Stück<br />

Gewicht<br />

kg/% St.<br />

Art.-Nr.<br />

<strong>GEK</strong>-ST64213D reinweiß 40 1 201,500 6282 16 0<br />

<strong>GEK</strong>-ST64213D cremeweiß 40 1 201,500 6282 16 1<br />

<strong>GEK</strong>-ST64213D lichtgrau 40 1 201,500 6282 16 2<br />

St<br />

Preis<br />

€/St.<br />

L<br />

T-Stück zur direkten Wandmontage geeignet.<br />

Endstück<br />

Die Sichtflächen der Formteile sind foliert.<br />

Typ<br />

Farbe<br />

Maß<br />

a<br />

mm mm Stück kg/% St. St<br />

<strong>GEK</strong>-SE64213 reinweiß 63,5 213 1 22,000 6281 57 0<br />

<strong>GEK</strong>-SE64213 cremeweiß 63,5 213 1 22,000 6281 57 1<br />

<strong>GEK</strong>-SE64213 lichtgrau 63,5 213 1 22,000 6281 57 2<br />

Maß<br />

h<br />

Endstück für <strong>GEK</strong>-S Geräteeinbaukanal.<br />

Verp.<br />

Im Lieferumfang sind 2 Kupplungen enthalten.<br />

Gewicht<br />

Art.-Nr.<br />

Preis<br />

€/St.<br />

L<br />

06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />

334 <strong>LFS</strong><br />

Bei Bestellungen bitte immer Artikel-Nr. angeben

Yumpu Logo

Produkte

Ressourcen

Unternehmen

AGB
Datenschutzerklärung
Cookie-Einstellungen
Barrierefreiheitserklärung
Barrierefreiheitserklärung
Impressum
Sprache ändern
Mit Liebe in der Schweiz gemacht
© 2026 Yumpu.com, alle Rechte vorbehalten

Hurra! Ihre Datei wurde hochgeladen und ist bereit für die Veröffentlichung.

Erfolgreich gespeichert!

Leider ist etwas schief gelaufen!
