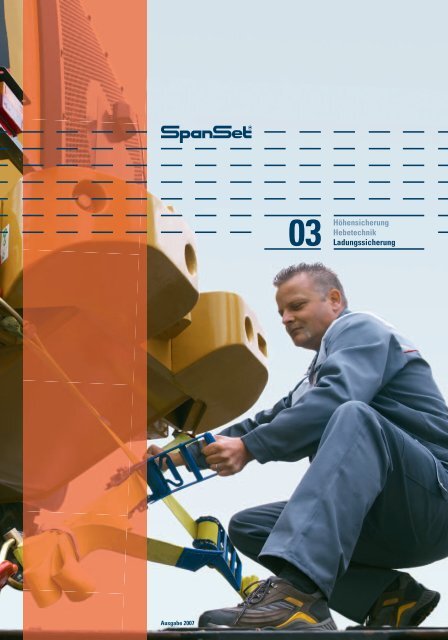

download - SpanSet GmbH & Co. KG

Ausgabe 2007
03
Höhensicherung
Hebetechnik
Ladungssicherung

SpanSet Deutschland
Sicherheit steht für Sie und uns an erster Stelle, und das
schon seit mehr als 40 Jahren.
Als SpanSet 1966 gegründet wurde, war Sicherheit noch ein
Thema von schweren Stahlkonstruktionen. Der Sicherheitsgurt,
der damals zum ersten Mal serienmäßig in einen Volvo eingebaut
wurde, stammte aus unserem Stammwerk in Schweden.
Mit ihm begann der Siegeszug der Kunststoff-Hochleistungs-
Faser im Sicherheitsbereich.
Heute steht SpanSet Deutschland als Marktführer da, wenn es
um Ladungssicherung mit textilen Zurrmitteln geht. Ladungssicherungsgurte
aus unserer Produktion erreichen Spitzenwerte
bei Zurrkräften und Belastbarkeit. Sie sind Vorbild für andere
und geben immer wieder wichtige Impulse in die Branche.
Auch jenseits der Zurrgurte tun wir alles, um unseren Kunden
die tägliche Ladungssicherung so einfach wie möglich zu
machen. Mit rutschhemmenden Matten, Staupolstern oder
Kantenschutzwinkeln, mit TRUXAFE oder Ladungssicherungs-
Seminaren. Und immer geht es darum, alles praxisgerecht zu
erledigen.
Gleichzeitig tun wir im Hintergrund noch mehr, damit in Zukunft
noch weniger passiert. Wir entwickeln neue Ladungssicherungs-Mittel,
um aktuelle Probleme zu entschärfen. Wir testen
unsere Gurte und Ladungssicherungsmittel in unseren Material-
Forschungslabors. Wir denken gemeinsam mit Fahrzeug- und
Aufbauherstellern über neue Lösungen und Wege nach.
So entsteht für Verlader, Transporteure und Fahrer eine
Sicherheit, die weit über das gesicherte Gut hinaus geht: die
Sicherheit, mit SpanSet alles dafür getan zu haben, um Mensch
und Ladung optimal zu schützen. Die beruhigende Gewissheit,
bei Kontrollen der Polizei keine Probleme zu bekommen. Sie
können sich auf Ihre Arbeit konzentrieren und liefern Ihren
Kunden bessere Resultate ab.
Auf den folgenden Seiten fi nden Sie unsere besten Produkte für
Ihre Ladungssicherung. Einige davon kennen Sie sicher schon,
manches ist neu hinzugekommen. Sollten Sie ein Produkt
vermissen oder eine Lösung für ein spezielles Problem suchen,
wenden Sie sich direkt an uns oder an eine unserer Werksvertretungen.
Sie werden sehen: Mit SpanSet fi nden Sie immer eine Lösung.
Ganz sicher.
Patrick Schulte
Geschäftsführer
Hans-Josef Neunfi nger
Geschäftsführer

Schlagwortregister
Anti-Belt-Slip-Verfahren (ABS) 17, 25, 33
Antirutschmatten
50ff.
Abriebschutz
70ff.
Bedruckung 73
Carfi x 75
Diagonalzurren 77
Druckratschen
30ff.
Epoxidharzbeschichtung
17, 37ff.
Elektronisches Produktverwaltungsu.
Identifi kations-System (EPIS) 13, 66 - 67
Einwebung 73
Formschlüssige Ladungssicherung 12
Gleitreibbeiwert µ 53, 76 - 77
Gurtcontroller 75
Hochleistungszurrung 21
Kraftschlüssige Ladungssicherung 12
KaSi Kantenschutzwinkel 68
LOX Kantenschutzwinkel 68
LSP-SF1 Schutzschlauch 71
Lashing Capacity (zulässige Vorspannkraft) 75
NIRO-Ratsche 36
Niederzurren 12, 55, 76 - 77
Partnerschaft 10-11
Paletto Kantenschutzwinkel 69
PF-2 Schutzschlauch 70
Prüfservice 79
Qualität 8 - 9
RFID (Radio Frequenzy Identifi cation) 67
Ratschenunterlage 72
Sicherheit 6 - 7
Sicherungskräfte 12
Standard-Tension-Force (STF) 13, 28, 76 - 77
selbstsichernder Ratschenhebel 17, 33
Schwerlastratschen
14ff.
Spannfi x 4 u. 5 t 40 - 41
SpanSet-Grip
50ff.
SLip Schutzschlauch 70
SC Schutzclip 71 - 72
Seminare 78
Service 79
Tension Force Indicator (TFI) 21, 25, 28, 33
TruXafe-Einstecklatte, -Pro,
-Sperrbalken, -Diagonalverzurrung
56ff.
Transponder 67
Legende
„Anti-Belt-Slip“-Verfahren,
ermöglicht die Vorspannung in
kleinen Schritten freizugeben
„Tension Force Indicator“,
Indikator zum Nachweis der tatsächlich
erreichten Vorspannkraft
Verlängerter Ratschenhebel
für bessere Kraftübertragung und
mehr Ergonomie, Rücken schonend
Selbstsichernder Ratschenhebel,
verhindert das unbeabsichtigte Öffnen
der Ratsche
Zweifachschieber
für mehr Vorspannkraft
Qualitäts-Label in Schutzschlauch,
mit Einlage verstärkt
Knick-Label zum Schutz gegen Beschädigung
mit innen liegender Schrift
Verstärkte Webkante macht Gurte unempfindlicher
gegen Verschleiß und Abrieb
In Gurtbandbreiten
von 25, 30 und 50 mm erhältlich
Unterweisung Ladungssicherung 78
Vorspannkraft (Fv) 12
VDI Richtlinie 2700 12, 55, 59, 75
Winkel, Zurrwinkel 76 - 77
Zulässige Zugkraft (Lashing Capacity) 12
Zurrgurt, Aufbau und Pfl ege 13
Zweifachschieber 17, 33
Zugratschen (ErgoABS u. Ergo)
22ff.
Zurrkraft-Controller 76 - 77
Zurrkraft-Tabelle 76 - 77
%
Epoxidharzbeschichtung auf chromatierter
und verzinkter Stahlblech-Ratsche
Präzisions-Gurtband
mit max. 4% Gurtbanddehnung
Optimale Abstimmung
von Gurtband zu Klemmschloss

SpanSet weltweit
SpanSet weltweit:
Schweiz
Deutschland
England
Spanien
Frankreich
Italien
Australien
Österreich
Ungarn
Polen
Brasilien
USA
Indonesien
Taiwan
China
Südafrika
Technische Änderungen vorbehalten. Alle Rechte vorbehalten. Kein Teil des Kataloges darf in irgendeiner Form (Druck, Fotokopie, Mikrofi lm oder ein anderes Verfahren) ohne
schriftliche Genehmigung der Firma SpanSet reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Der vorliegende
Katalog wurde mit der gebotenen Sorgfalt erarbeitet; SpanSet übernimmt keinerlei Haftung für Fehler oder Auslassungen. © 2007 by SpanSet GmbH & Co. KG, Deutschland

Inhaltsverzeichnis
SpanSet Risk Management 4 - 11
Praxisleitfaden 12 - 13
03.1 Schwerlastratschen 14 - 21
ABS-Ratsche 10 t 50 mm 18
ABS-Ratsche 10 t 75mm 19
ABS-Ratsche 20 t 75 mm 20
ABS-Hochleistungs-
Ratsche 25 t 75 mm 21
03.2 Zugratschen 22 - 29
ErgoABS-Ratsche 4 t 50 mm 26
ErgoABS-Ratsche 5 t 50 mm 27
TFI am Losende 28
Ergo-Ratsche 5 t 50 mm 29
03.3 Druckratschen 30 - 41
ABS-Ratsche 4 t 50 mm 34
ABS-Ratsche 5 t 50 mm 35
Ratsche 500 kg/500 kg Niro 25 mm 36
Ratsche 1 t 25 mm 37
Ratsche 1 t 50 mm 38
Ratsche 2 t 35 mm 39
Ratsche Spannfi x 4 t 50 mm 40
Ratsche Spannfi x 5 t 50 mm 41
03.4 Klemmschloss-Zurrgurte 42 - 49
Klemmschloss-Zurrgurt 250 kg 46
Klemmschloss-Zurrgurt 500 kg 47
Klemmschloss-Zurrgurt 750 kg 48
Klemmschloss-Zurrgurt 1.000 kg 49
03.5 Antirutschmatten 50 - 55
SpanSet Grip 54
03.6 Ladungssicherung
für Curtainsider 56 - 63
TRUXAFE Einstecklatte 60
TRUXAFE Sperrbalken 61
TRUXAFE Diagonalverzurrung 62
TRUXAFE Pro 63
03.7 Zubehör 64 - 79
EPIS (elektr. Produktverwaltung) 66 - 67
Kantenschutzwinkel 68 - 69
Schutzschläuche, Ratschenunterlage 70 - 72
Gurtbandeinwebung/-bedruckung 73
Carfi x (PKW-Sicherung) 74 - 75
Zurrkraft-Tabelle/-Controller 76 - 77
Seminare und Service 78 - 79
SPANSET WELTWEIT
SCHLAGWORTREGISTER UND LEGENDE
3

RISK MANAGEMENT
Ihr Partner
für mehr
Gelassenheit
Sicherheit steht für Sie und uns
an erster Stelle, wenn es um
den Transport von Gütern geht
und um den Schutz aller, die damit
befasst sind. Sie gibt nicht
nur ein beruhigendes Gefühl,
sondern ist auch gesetzlich vorgeschrieben.
Aber wo beginnt
Sicherheit
4

Sicherheit
Qualität
Partnerschaft
5

RISK MANAGEMENT
Wir managen
Ihre Sicherheit
Höchste Sicherheit entsteht nicht von heute auf
morgen. Sie ist das Resultat einer langjährigen
Entwicklung. SpanSet blickt auf über 40 Jahre
Erfahrung und Erfolg zurück. Immerhin entwickelten
wir schon in den 60er Jahren den ersten
Autosicherheitsgurt für Volvo – heute ein un -
ver zichtbares Sicherheitsmerkmal in jedem Auto.
Diesen Sicherheitsgedanken haben wir konsequent
weiter verfolgt. Inzwischen ist SpanSet
Qualitätsführer und unsere Produkte sind
weltweit im Einsatz. Zu unseren Kunden zählen
Unternehmen und Organisationen mit höchsten
Anforderungen an Sicherheit, so wie z.B.
Automobil- und Flugzeughersteller, die Chemie-,
Stahl- und Papierindustrie, Energieversorger,
Speditionen, Feuerwehren und die NATO.
Fortschritt braucht Schrittmacher – wie
SpanSet
Darüber hinaus ist SpanSet auch international
Schrittmacher der Entwicklung: Seit Jahrzehnten
setzen wir uns für das Normungswesen in Europa
ein. Jedes Jahr stellen wir Patente und Neuentwicklungen
in der Ladungssicherung, der
Hebetechnik und der Persönlichen Schutzausrüstung
vor. Wir beteiligen uns aktiv an der
Richtlinienerstellung durch den VDI. So erfahren
unsere Kunden zuerst, welche Innovationen und
Trends in der Sicherheitstechnik wichtig werden.
Dadurch maximieren wir Ihre Sicherheit, wo
immer es geht: Mit unseren Ladungssicherungsmitteln
wenden Sie Gefahren und Unfälle
wirkungsvoll ab und entsprechen umfassend den
gesetzlichen Anforderungen. Mit dem Einsatz von
SpanSet Qualitätsprodukten tun Sie das Optimum
für Ihre Transportsicherung – und Sie können
völlig beruhigt sein.
6

Sicherheit
7

RISK MANAGEMENT
Nur 100% Qualität
sind uns gut genug
Wie können Sie eigentlich sicher sein, dass unsere
Produkte auch halten, was wir versprechen
Ganz einfach: Wir sind besessen von Qualität.
Von der Materialauswahl bis zum Qualitätstest,
von exakten Berechnungen bis hin zum intelligenten
Einsatz – wir geben in jeder Phase 100%
Leistung. Unsere Gurte weben wir selbst – in
Deutschland. Damit nur absolut zuverlässige und
praxisgerechte Ladungssicherungsmittel in Ihre
Hände gelangen, beschäftigen wir Experten aus
den Bereichen Technik und Recht. Wir entwickeln
neue Produkte mit Hochschulen und anderen
Institutionen zusammen.
Unser Qualitätsmanagement prüft Werkstoffe
und Endprodukte permanent. Sie werden im
hauseigenen Labor und in externen Testreihen
ständig kontrolliert. Wir prüfen Maximallast,
Festigkeit und Langlebigkeit. Seit vielen Jahren
prüfen uns auch namhafte Institutionen wie die
Berufsgenossenschaft, DEKRA und TÜV, die
unsere Produkte und das Qualitätsmanagement
regelmäßig zertifi zieren.
Qualität hört nicht beim Gurt auf
Unsere Sorge um Ihre Sicherheit geht weit über
die Herstellung zuverlässiger Gurte, Netzsysteme
und Staumaterialien hinaus. Daher stellen wir
durch umfassenden Service und Beratung sicher,
dass Sie auch über die nötigen Informationen
verfügen, um jeweils die richtige Ladungssicherung
auszuwählen. Und natürlich stehen wir
Ihnen auch bei Prüfungen, Reparaturen und
Wartungsarbeiten zur Seite.
8

Qualität
9

RISK MANAGEMENT
Als Partner haben
wir das gleiche Ziel
Unsere Kunden sind für uns Partner, mit denen
wir ein gemeinsames Ziel verfolgen: mehr
Sicherheit für Mensch und Ladung. Im Sinne
dieser Partnerschaft tun wir alles, um Sie in
Ihrem Alltag zu unterstützen.
SpanSet bietet Ihnen echte Partnerschaft
Als Experten für Ladungssicherung suchen wir
aktiv den Austausch mit Ihnen und anderen
erfahrenen Experten, denn gegenseitig bringen
wir uns weiter voran. Durch Schulungen und
Seminare helfen wir Ihnen, Ladungssicherung im
Alltag einfach und schnell zu handhaben. Auch
Fahrversuche und Tests mit unabhängigen
Institutionen geben Ihnen einen Informations-
Vorsprung, den nicht jeder hat.
Mit unseren Technikern und Fachleuten können
Sie auch direkt Kontakt aufnehmen, wenn Sie
eine besondere Ausführung benötigen. Wir
konstruieren und modifi zieren unsere Ladungssicherungsmittel
auf Wunsch so, dass sie Ihre
speziellen Anforderungen erfüllen.
Diese Partnerschaft lohnt sich für beide Seiten:
Sie vermeiden Unfälle, deren Folgen und
Folgekosten. Sie verhindern die Beschädigung
von öffentlichem und privatem Eigentum,
schonen Ressourcen und Personen. So ersparen
Sie sich teure Bußgelder, Gerichtsverfahren und
Zeit raubende Konflikte. Durch eingehaltene
Liefertermine und einwandfreie Ladungen
gewinnen Sie das Vertrauen Ihrer Kunden. Das
bedeutet auch: Auf lange Sicht verbessern Sie so
Ihr Image im Vergleich zum Wettbewerb.
10

Partnerschaft
11

PRAXIS-
LEITFADEN
Der Weg zur optimalen
Ladungssicherung
Ermittlung der
Sicherungskräfte
Kräfte LKW Zug Schiff
(in G)
Nach vorn 0,8 4,0 0,2
Nach hinten 0,5 4,0 0,2
Zur Seite 0,5 0,5 0,7
Nach oben - 0,3 2,2
Nach unten 1,0 1,0 2,2
Transportmittel
Berücksichtigen Sie die Lastverteilung,
die Belastbarkeit der Ladefl äche, Rungen
und Bordwände, aber auch die unterschiedlichen
Kräfte, die beim Transport
per Schiff, LKW oder Zug auftreten (s.
Tabelle). Für Ihre Ladung jeweils das
richtige Zurrmittel zu wählen, ist der
erste Schritt in Richtung Sicherheit.
Rechtsgrundlagen
Mit der EN 12195-1 und EN 12195-2
gelten europaweit gleiche Richtlinien
für die Anforderungen an
Zurrgurte zur Ladungssicherung.
Darüber hinaus gelten in Deutschland
die Hinweise der VDI-Richtlinien
2700 ff und der BGV D 29.
Formschlüssige Ladungssicherung
Formschlüssige Ladungssicherung fi ndet statt,
wenn das Ladegut sich beispielsweise gegen
Stirn- und Bordwände oder Rungen abstützen
kann. Durch Schräg- und Diagonalzurren soll
die Ladung in ihrer Position gehalten werden.
Die Zurrgurte müssen gleichmäßig gespannt
sein, ohne große Krafteinleitung. Die Abstützung
– also Stirnwand o.ä. muss die erforderlichen
Kräfte ebenso aufnehmen können wie
die Zurrpunkte an LKW und Ladung.
Verwenden Sie formschlüssige Ladungssicherung,
wann immer Sie die Möglichkeit haben,
denn diese Form der Ladungssicherung ist
besonders effi zient und sicher.
Berechnung der Kräfte bei formschlüssiger
Ladungssicherung
Die zulässige Zugkraft (LC) wird wie folgt
berechnet:
Beim Schräg- und Diagonalzurren sind die
Zurrwinkel und zu beachten. Idealerweise
liegt der Öffnungswinkel zwischen
0° und 60°, der Neigungswinkel in
Längsrichtung zwischen 20° und 45°.
Tipp:
Benutzen Sie zur richtigen Ladungssicherung
unseren Zurrkraftcontroller.
Kraftschlüssige Ladungssicherung
Durch das Niederzurren, also die kraftschlüssige
Ladungssicherung, wird die Ladung
gegen das Herabfallen oder Verrutschen
gesichert. Beim Niederzurren wirken zwei
Kräfte für die Ladungssicherung zusammen:
die Vorspannkraft und die Gleitreibung.
Die Zurrgurte werden zur Aufbringung der
Vorspannkraft eingesetzt. Je nach erforderlicher
Vorspannkraft wird die Anzahl
der einzusetzenden Zurrgurte ermittelt.
Die Reibung, die sich aus der Materialpaarung
von Ladung und Ladefl äche ergibt, reduziert
die Vorspannkraft, die nötig ist, um
das Ladegut auf der Ladefl äche zu fi xieren.
Sie können die Gleitreibung erhöhen, indem
Sie eine Antirutschmatte unter das Ladegut
legen. SpanSet Grip, unser Top-Produkt unter
den rutschhemmenden Matten, reduziert die
erforderlichen Vorspannkräfte ganz erheblich.
Berechnung der Kräfte bei der kraftschlüssigen
Ladungssicherung
Die benötigte Vorspannkraft (F) wird
wie folgt berechnet (ohne Winkel):
Also zum Beispiel Niederzurren bei einer
Ladung von 6 t Gewicht und Unterlegen einer
rutschhemmenden Matte (ohne Winkel):
*
* erforderliche Gesamtvorspannkraft = 2.000 daN
12

PRAXIS-
LEITFADEN
Aufbau und Pflege von
textilen Zurrgurten
Was Zurrgurte
sicher macht
Aufbau textiler Zurrgurte
Um den richtigen Zurrgurt auszuwählen,
müssen Sie natürlich wissen, welche
Arten man wann einsetzt. Generell unterscheidet
man zwischen einteiligen
und zweiteiligen Zurrgurten.
Enorm widerstandsfähig
Zurrgurte aus Polyester können in einem
Temperaturbereich von -40°C bis +100°C
eingesetzt werden. Selbst Laugen und Säuren
sind – in Abhängigkeit von Konzentration und
Dauer der Einwirkung – meist kein Problem.
VE
LE
Der einteilige Zurrgurt wird zur Umreifung
der Ladung eingesetzt und
braucht deshalb keine Verbindungselemente
wie Ösen oder Haken.
Der zweiteilige Zurrgurt besteht aus
einem Festende (FE), Verbindungselement
(VE), Spannelement (SE) und dem
Losende (LE), das ebenfalls mit einem
Verbindungselement ausgestattet ist.
Achtung: Befestigungsmittel wie Rödeldraht,
Tauwerk oder langgliedrige Ketten
sind zur Ladungssicherung nicht zulässig!
Prüfung und Instandhaltung
Zurrgurte müssen mindestens einmal
jährlich durch einen Sachkundigen geprüft
werden. Je nach Einsatzbedingungen
und -häufi gkeit auch häufi ger.
Instandsetzungsarbeiten dürfen nur vom
Hersteller durchgeführt werden, oder
durch eine von ihm beauftragte Person.
Zurrgurte, an denen Angaben über Hersteller,
LC und Werkstoff nicht mehr feststellbar sind
(zum Beispiel bei einem abgerissenen Sicherheitsetikett),
gelten als nicht mehr einsetzbar.
SE
SE
FE
VE
Nach der neuen Euro-Norm EN 12195-2 sind
Festende und Losende jeweils mit einem
Sicherheitsetikett zu kennzeichnen, das alle
technischen Angaben enthält. Auch die Angabe
der Standard Tension Force (STF) ist nun
verbindlich. Fehlt diese Angabe, darf ein Zurrgurt
nicht mehr zum Niederzurren eingesetzt
werden. Ebenfalls europaweit verbindlich ist
die Pflicht zur Angabe der Lashing Capacity
(LC), also der maximal zulässigen Zurrkraft.
EPIS hilft bei der Verwaltung
Mit dem Elektronischen Produkt-Identifi -
kations-System (EPIS) verwalten Sie die
Prüftermine, Instandsetzungsarbeiten und
Inventarlisten für Ladungssicherungsmittel
ganz einfach. Mit der RFID-Technologie, die
berührungslos Daten überträgt, werden Daten
direkt am entsprechenden Produkt ausgelesen
und mit einer Datenbank verwaltet. Die
vorgeschriebenen Prüfungen werden automatisch
geplant, dokumentiert und verwaltet.
13

03.1

Schwerlastratschen
ABS-Ratsche 10 t 50 mm 18
ABS-Ratsche 10 t 75 mm 19
ABS-Ratsche 20 t 75 mm 20
ABS-Hochleistungs-Ratsche 25 t 75 mm 21

03.1

Schwerlastratschen
Selbst schwerste Lasten schnell sichern
Die Schwerlastratschen von SpanSet sind echte
Kraftpakete. Die machen vor keiner noch so
großen Aufgabe halt:
Mehr Spannkraft, weniger Muskelkraft
Der patentierte Zweifachschieber sichert beim
Spannen auch in der Zwischenstufe, also mit
dem „halben Zahn“. Dadurch erreichen Sie mehr
Spannkraft in kleinen Schritten – und das schont
Ihre Muskelkraft.
Weniger Eigengewicht
Sie heißen zwar Schwerlastratschen, sind aber
deutlich leichter als vergleichbare Zurrmittel. Die
Ratschenzurrgurte haben beim Eigengewicht
deutliche Vorteile gegenüber Ketten- oder Drahtseil-Lösungen
– und sind dadurch viel leichter zu
handhaben.
Selbstsichernder Ratschenhebel
Für maximale Sicherheit beim Zurren haben wir
den selbstsichernden Ratschenhebel entwickelt.
Beim Zurren zieht man den integrierten Funktionsschieber,
schließt man die Ratsche, rastet er
automatisch in der Sicherungsposition ein. Ein
unbeabsichtigtes Öffnen der Ratsche im Fahrbetrieb
ist wirksam ausgeschlossen.
Beste Qualität für ein sicheres Gefühl
Gerade bei schweren Lasten wie z.B. Baugeräten
oder Betonfertigteilen kommt es auf kontrollierte
Ladungssicherung an. Die großen Lasten müssen
nicht nur fixiert werden. Es geht vielmehr um
einen kontrollierten Sicherungsvorgang von
Anfang bis Ende.
Daher legen wir größten Wert auf Qualität in
jedem Einzelteil unserer Schwerlastratschen.
Von der schlagfesten Epoxidharz-Beschichtung
der Ratschen bis zum auf extreme Belastungen
ausgelegten Gurtband mit integriertem
Kantenschutz.
„Anti-Belt-Slip“-Verfahren
Die Ratsche wird geöffnet, die Spannung löst
sich ruckartig, die Ladung gerät außer Kontrolle:
Wer das einmal erlebt hat, weiß wie wichtig ABS
ist. Denn damit haben Sie auch beim Lösen die
volle Kontrolle. Das ABS-System lässt Sie die
Vorspannkraft in kleinen Schritten freigeben.
Dadurch haben Sie die Möglichkeit, kippgefährdete
Ladung, die sich in den Gurt neigt, mit dem
Stapler aufzurichten. Das hilft, Schäden und
Unfälle zu vermeiden.
ohne ABS
mit ABS
17

Schwerlastratschen
Schwerlastratschenzurrgurt
mit ABS 10.000/50
- Die Verbindung von doppelt gelegtem
Gurtband, hochfestem Haken und
ABS-Ratsche ermöglicht eine zulässige
Zurrkraft von bis zu 10.000 daN
- Ideal zum Diagonalverzurren von
Fahrzeugen und Maschinen
- Individuelle Einwebung oder
Bedruckung möglich
- Ratschen-Zurrgurt nach
DIN EN 12195-2
kraftverstärkt
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Losende (LE)
Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfläche
appretiert
beschichtet
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003606 4,0 3,8 A 5.000 0,5 50
D003599 4,0 3,8 A 5.000 0,5 50
D003608 4,0 6,6 B 5.000 0,5 50
D003600 4,0 6,6 B 5.000 0,5 50
D003610 4,0 3,9 C 5.000 0,5 50
D003603 4,0 3,9 C 5.000 0,5 50
D003612 4,0 5,4 D 5.000 0,5 50
D003605 4,0 5,4 D 5.000 0,5 50
A Kombikuppler
B KKA Sicherheitshaken
C Triangel
D Triangelhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
18
%

Schwerlastratschen
Schwerlastratschenzurrgurt
mit ABS 10.000/75
- Individuelle Bedruckung möglich
- Das Losende ist mit einer
„Einfädelhilfe“ versehen
- Maximale Zurrkraft 10.000 daN
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01034
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfläche
appretiert
LC [daN]
Bandbreite
b [mm]
D001584 4,0 4,3 10.000 75
D008870 6,0 4,8 10.000 75
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01035
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfläche
appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003615 4,0 6,8 A 5.000 0,7 75
D011478 6,0 7,3 A 5.000 0,7 75
D003616 4,0 8,7 B 5.000 0,7 75
D011479 6,0 9,2 B 5.000 0,7 75
D003617 4,0 5,6 C 5.000 0,7 75
D008385 6,0 6,1 C 5.000 0,7 75
A Triangel
C Spitzhaken
B Triangelhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
19

Schwerlastratschen
Schwerlastratschenzurrgurt
mit ABS 20.000/75
- Ideal zum Diagonalzurren von
schweren Fahrzeugen und Maschinen
- Individuelle Bedruckung möglich
- Durch eine Verdopplung der Bandlagen
wird eine zulässige Zurrkraft von
20.000 daN in der Umreifung
garantiert
- Ratschen-Zurrgurt nach
DIN EN 12195-2
kraftverstärkt
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01037
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfläche
appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003619 4,0 9,5 A 10.000 0,7 75
D011549 6,0 10,5 A 10.000 0,7 75
D003618 4,0 8,1 B 10.000 0,7 75
D008189 6,0 9,1 B 10.000 0,7 75
A Triangelhaken
B Triangel
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
20

Schwerlastratschen
Schwerlastratschenzurrgurt
mit ABS 25.000/75
- Max. zulässige Zurrkraft von
25.000 daN – selbst für schwerste
Lasten wie Panzer einsetzbar
- Geringes Eigengewicht im Vergleich
mit Kettenlösungen
- Konstruktion aus gehärtetem Material
und mit verstärkten Stegen
- Serienmäßig mit TFI
(Tension Force Indicator)
- Ratschen-Zurrgurt nach
DIN EN 12195-2
kraftverstärkt
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Losende (LE)
Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfläche
appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D012776 4,0 16,5 A 12.500 0,7 75
D012777 6,0 17,5 A 12.500 0,7 75
Verstärkter Steg
Diese Hochleistungs-Ratsche ist durch einen
doppelten Steg extra verstärkt, so dass sie
die Last auf drei Punkte verteilt, statt nur auf
zwei. Dadurch ergibt sich eine enorme
Belastbarkeit und Stabilität.
Tension Force Indicator (TFI)
Der serienmäßige TFI dient in dieser Hochleistungszurrung
als Sicherheitselement
gegen unbeabsichtigtes Überspannen; d.h.
optimale Spannung im Verhältnis zur
Zurrkraft (LC).
A Sicherheitshaken
500
dan
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
%
21

03.2

Zugratschen
ErgoABS-Ratsche 4 t 50 mm 26
ErgoABS-Ratsche 5 t 50 mm 27
TFI am Losende 28
Ergo-Ratsche 5 t 50 mm 29

03.2

Zugratschen
Schonend spannen, effizient sichern
Für die Ladungssicherung schwerer Lasten im
Alltag brauchen Sie nicht nur Gurte, auf die Sie
sich verlassen können. Sie brauchen eine Lösung,
die Ihnen die Arbeit erleichtert und die Kontrolle
der Sicherheit schnell und einfach macht. Unsere
Zugratschen sind da die perfekten Helfer.
Längerer Hebel, rückenschonendes
Spannen
Der verlängerte Hebel der Ergo-Ratschen erleichtert
Ihnen das Zurren deutlich. Sie können selbst
hohe Vorspannkräfte mit erheblich weniger Muskelkraft
erzielen. Weil Sie Zugratschen immer
nach unten ziehen, anstatt nach oben zu drücken,
sind sie ohnehin schon rückenfreundlicher. Mit
dem extra langen Hebel werden sie ergonomischen
Ansprüchen noch stärker gerecht.
Tension Force Indicator
Mit dem patentierten TFI können Sie schnell
und direkt die im System eingebrachte Vorspannkraft
nachweisen. Sind die Backen
des TFI ganz geschlossen, zeigt er Ihnen die
maximal erreichbare Vorspannkraft von 750
daN an. Auch Zwischenstufen sind ablesbar.
Einfacher geht es nicht. Und jetzt gibt es
den TFI mit Adapter auch für das Losende.
Integrierter Kantenschutz
Die Gurte von SpanSet sind bekannt für ihre geringe
Dehnbarkeit von max. 4%. Durch die zusätzliche
verschleißfeste Webkante sind sie auch
bei gröberen Lasten kaum klein zu kriegen. Damit
haben Sie einen starken Partner für die Ladungssicherung
an Ihrer Seite.
„Anti-Belt-Slip“-Verfahren
Die Ratsche wird geöffnet, die Spannung löst
sich ruckartig, die Ladung gerät außer Kontrolle:
Wer das einmal erlebt hat, weiß wie wichtig ABS
ist. Denn damit haben Sie auch beim Lösen die
volle Kontrolle. Das ABS-System lässt Sie die
Vorspannkraft in kleinen Schritten freigeben.
Dadurch haben Sie die Möglichkeit, kippgefährdete
Ladung, die sich in den Gurt neigt, mit dem
Stapler aufzurichten. Das hilft, Schäden und
Unfälle zu vermeiden.
ohne ABS
mit ABS
Sicherheitsetikett an jedem Gurtband
Damit Sie jederzeit kontrollieren können, ob
die zu sichernde Last zum Ratschenzurrgurt
passt, ist jeder Gurt mit einem ausreißfesten
und patentierten Sicherheitsetikett ausgerüstet.
Ohne dieses Etikett darf der Zurrgurt nicht
mehr verwendet werden. Unsere Top-Produkte
haben sogar noch eine Extra-Schutzhülle dafür.
Die Zugratschen vereinen höchste Sicherheit mit
der Wirtschaftlichkeit und Effizienz durchdachter
Lösungen. Sie machen Ihnen den
Alltag ein großes Stück leichter und lassen Sie
schneller – und damit profitabler – arbeiten.
Was will man mehr
25

Zugratschen
Ergo Zugratschenzurrgurt
mit ABS 4.000/50
- Serienmäßig mit Vorspannanzeige
TFI, dadurch max. erreichbare
und ablesbare Vorspannkraft
von 750 daN direkt
- Eine individuelle Einwebung oder
Bedruckung ist auf Anfrage möglich
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01030
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfläche
appretiert
beschichtet
LC [daN]
Bandbreite
b [mm]
D001568 8,0 3,0 4.000 50
D001567 8,0 3,0 4.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01031
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfläche
appretiert
beschichtet
LC [daN]
STF [daN]
mit
TFI [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A Triangelhaken
C Karabinerhaken
B Spitzhaken
D Klauenhaken
D003552 8,0 4,1 A 2.000 500 750 0,5 50
D003546 8,0 4,1 A 2.000 500 750 0,5 50
D003556 8,0 3,4 B 2.000 500 750 0,5 50
D003547 8,0 3,4 B 2.000 500 750 0,5 50
D003557 8,0 3,7 C 2.000 500 750 0,5 50
D003549 8,0 3,7 C 2.000 500 750 0,5 50
D003558 8,0 3,3 D 2.000 500 750 0,5 50
D003551 8,0 3,3 D 2.000 500 750 0,5 50
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
26
%

Zugratschen
Ergo Zugratschenzurrgurt
mit ABS 5.000/50
- Serienmäßig mit Vorspannanzeige
TFI, dadurch max. erreichbare
und ablesbare Vorspannkraft
von 750 daN direkt
- Eine individuelle Einwebung oder
Bedruckung ist auf Anfrage möglich
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01032
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfläche
appretiert
beschichtet
LC [daN]
Bandbreite
b [mm]
D001565 8,0 3,2 5.000 50
D001563 8,0 3,2 5.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01033
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfläche
appretiert
beschichtet
LC [daN]
STF [daN]
mit
TFI [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003517 8,0 4,3 A 2.500 500 750 0,5 50
D003541 8,0 4,3 A 2.500 500 750 0,5 50
D003532 8,0 3,6 B 2.500 500 750 0,5 50
D003543 8,0 3,6 B 2.500 500 750 0,5 50
D003534 8,0 3,9 C 2.500 500 750 0,5 50
D003544 8,0 3,9 C 2.500 500 750 0,5 50
D003536 8,0 3,5 D 2.500 500 750 0,5 50
D003545 8,0 3,5 D 2.500 500 750 0,5 50
A Triangelhaken
C Karabinerhaken
B Spitzhaken
D Klauenhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
%
27

Zugratschen
TFI am Losende
- Optional für alle 50-mm-Gurtbreiten
erhältlich
- Optimaler Nachweis der tatsächlichen
Vorspannkraft
- Mit allen Hakenformen kombinierbar
Wenn es um die Vorspannkräfte in Ihren Zurrgurtsystemen
geht, sollten Sie klug kalkulieren.
Laut DIN EN 12195-1 dürfen Sie üblicherweise
nur den STF-Wert des Festendes, sowie
für das Losende 50 % der Vorspannkraft des
Festendes anrechnen. Können Sie aber nachweisen,
dass eine stärkere Vorspannkraft erzielt
wird, dürfen Sie die tatsächlich gemessene
Kraft anrechnen. Weisen Sie also z.B. an
Losende wie Festende jeweils 750 daN nach,
lassen Sie diese 1.500 daN Gesamtvorspannkraft
auch in Ihre Berechnung einfließen.
tatsächlich erreichte Vorspannkraft an: in den
Schritten 250, 500 und max. 750 daN.
Bei optimaler Vorspannung erzielen Sie so
eine nachweisbare Ladungssicherung, die der
Überprüfung durch Polizeikontrollen standhält
und zugleich die Zahl der benötigten Zurrmittel
reduziert! So sparen Sie bei jeder Beladung
Zurrmaterial und Zeit.
Wir haben ein einzigartiges Hilfsmittel entwickelt,
das Ihnen die aufgebrachte Vorspannkraft
schnell und zuverlässig anzeigt: Der
patentierte TFI (Tension Force Indicator). Er
gibt direkt an der Ratsche und am Losende die
ErgoABS 4t mit TFI an Losende und Festende
Ratsche Spannfix 4t ohne TFI
Losende (LE)
TFI
zeigt
750 daN
Last 8t
RH-Matte mit 0,6 µ
erforderliche Gesamtvorspannkraft: 2.626 daN
2 × TFI-Anzeige „750“ = 1.500 daN
Ratsche
TFI
zeigt
750 daN
benötigt: 2 x ErgoABS mit 1.500 daN Vorspannkraft = 3.000 daN
Losende (LE)
50% der
STF = 175 daN
Last 8t
RH-Matte mit 0,6 µ
Ratsche
STF
350 daN
erforderliche Gesamtvorspannkraft: 2.626 daN
STF = 350 + 50% LE = 525 daN
benötigt werden mind. 5 Ratschen Spannfix
mit rechnerischer STF von 525 daN = 2.625 daN
28

Zugratschen
Ergo Zugratschenzurrgurt
5.000/50
- Optional mit Vorspannanzeige
TFI (Tension Force Indicator), dadurch
höhere Vorspannkraft erreich- und
nachweisbar (s. ErgoABS)
- Eine individuelle Bedruckung
ist auf Anfrage möglich
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01032
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
TFI
Oberfläche
appretiert
LC [daN]
Bandbreite
b [mm]
D001569 8,0 3,0 ohne 5.000 50
D012765 8,0 3,0 mit 5.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01033
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
TFI
Oberfläche
appretiert
LC [daN]
STF [daN]
mit
TFI [daN]
Standardlänge
FE [m]
D003595 8,0 3,4 A 2.500 500 - 0,5 50
D006003 8,0 3,4 A + TFI 2.500 500 750 0,5 50
D003596 8,0 3,7 B 2.500 500 - 0,5 50
D005726 8,0 3,7 B + TFI 2.500 500 750 0,5 50
D003597 8,0 3,3 C 2.500 500 - 0,5 50
D012764 8,0 3,3 C + TFI 2.500 500 750 0,5 50
Bandbreite
b [mm]
A Spitzhaken
C Klauenhaken
B Karabinerhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
29

03.3

Druckratschen
ABS-Ratsche 4 t 50 mm 34
ABS-Ratsche 5 t 50 mm 35
Ratsche 500 kg/500 kg Niro 25 mm 36
Ratsche 1 t 25 mm 37
Ratsche 1 t 50 mm 38
Ratsche 2 t 35 mm 39
Ratsche Spannfi x 4 t 50 mm 40
Ratsche Spannfi x 5 t 50 mm 41

03.3

Druckratschen
Stark spannen, kontrolliert lösen
Wenn es um schwere Lasten geht, darf bei der
Ladungssicherung kein Kompromiss gemacht
werden. Die robusten Druckratschen von
SpanSet bieten Ihnen hier in jeder Hinsicht die
richtige Lösung zur Ladungssicherung.
Selbstsichernder Ratschenhebel
Der selbstsichernde Ratschenhebel sorgt dafür,
dass die Ratsche nicht nachträglich wieder
aufspringen kann. So haben Sie auch große
Vorspannkräfte stets unter Kontrolle.
Optional auch mit
„Tension Force Indicator“
Zum optimalen Einsatz Ihrer Zurrgurte mit
maximaler Leistung dient der TFI. Er ist optional
an jedem ABS-Spannelement verfügbar. Diese
Vorspannmessanzeige erleichtert es Ihnen, die
eingebrachte Vorspannkraft zu messen und bei
einer Kontrolle zu belegen. Denn die beiden
Backen des TFI schließen sich beim Spannen und
zeigen dabei den Wert der Vorspannkraft an.
Druck-Schieber für beste Bedienbarkeit
Mit unseren Druckratschen verschenken Sie
beim Zurren nichts von Ihrer Kraft: Der patent
ierte Zweifachschieber ermöglicht bei der ABS-
Ratsche kleinschrittiges Spannen und die
Ratsche rastet auch bei Zwischenstufen ein.
Kontrolliertes Lösen durch
„Anti-Belt-Slip“-Verfahren
Beim Lösen der Ladungssicherungsgurte kann die
Spannung ruckartig nachlassen und die Ladung
kippen und sogar ins Rutschen geraten. Das
wird mit dem ABS-System verhindert. Die ABS-
Ratsche (s. Seite 34) lässt Sie die Vorspannkraft
in kleinen Schritten freigeben. Dadurch haben
Sie die Möglichkeit, kippgefährdete Ladung, die
sich in den Gurt neigt, mit dem Stapler aufzurichten.
Das hilft, Schäden und Unfälle zu vermeiden.
ohne ABS
mit ABS
Höchste Qualität bei Ratschen und
Gurtband
Es gilt, schwere Lasten zu sichern. Da kann man
bei der Qualität keine Kompromisse machen.
Daher setzen wir auf beste Qualität, was Gurte
(4 % Gurtbanddehnung), Ratschen (Epoxidharzbeschichtung)
und Verbindungselemente angeht.
Die ABS-Druckratschen sind für den Einsatz im
Transportalltag bestens geeignet. Ihre verschleißfeste
Webkante bietet guten Schutz gegen
Ab rieb schäden. Dieser lässt sich durch eine –
gegen Aufpreis erhältliche – Abriebschutzbeschichtung
noch erhöhen.
33

DRUCKRATSCHEN
Ratschenzurrgurt
mit ABS 4.000/50
- Optional auch mit TFI
(Tension Force Indicator)
- Eine individuelle Einwebung oder
Bedruckung ist auf Anfrage möglich
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01030
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
● beschichtet
LC [daN]
Bandbreite
b [mm]
D001575 8,0 2,5 ● 4.000 50
D001574 8,0 2,5 ▲ 4.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01031
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
● beschichtet
LC [daN]
STF [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A Triangelhaken
C Karabinerhaken
B Spitzhaken
D Klauenhaken
D003585 8,0 3,5 A ● 2.000 450 0,5 50
D003581 8,0 3,5 A ▲ 2.000 450 0,5 50
D003590 8,0 3,0 B ● 2.000 450 0,5 50
D003582 8,0 3,0 B ▲ 2.000 450 0,5 50
D003591 8,0 3,3 C ● 2.000 450 0,5 50
D003583 8,0 3,3 C ▲ 2.000 450 0,5 50
D003593 8,0 2,8 D ● 2.000 450 0,5 50
D003584 8,0 2,8 D ▲ 2.000 450 0,5 50
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
34
%

DRUCKRATSCHEN
Ratschenzurrgurt
mit ABS 5.000/50
- Optional auch mit TFI
(Tension Force Indicator)
- Eine individuelle Einwebung oder
Bedruckung ist auf Anfrage möglich
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01032
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
● beschichtet
LC [daN]
Bandbreite
b [mm]
D001572 8,0 2,8 ● 5.000 50
D001570 8,0 2,8 ▲ 5.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01033
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
● beschichtet
LC [daN]
STF [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003577 8,0 3,8 A ● 2.500 450 0,5 50
D003573 8,0 3,8 A ▲ 2.500 450 0,5 50
D003578 8,0 3,3 B ● 2.500 450 0,5 50
D003574 8,0 3,3 B ▲ 2.500 450 0,5 50
D003579 8,0 3,6 C ● 2.500 450 0,5 50
D003575 8,0 3,6 C ▲ 2.500 450 0,5 50
D003580 8,0 3,1 D ● 2.500 450 0,5 50
D003576 8,0 3,1 D ▲ 2.500 450 0,5 50
A Triangelhaken
C Karabinerhaken
B Spitzhaken
D Klauenhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
%
35

DRUCKRATSCHEN
Ratschenzurrgurt
Niro 500/25 N, 500/25
- Individuelle Bedruckung möglich
- Niro-Ratsche mit 13% Chromanteil im
Stahl für permanenten Rostschutz
- Ratschen-Zurrgurt nach
DIN EN 12195-2
Niro
einteilig
Spannelement
01022
½ Standardlänge (l G
)
Artikel-
Nummer
Niro
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001580
D011556
D001583
D001585
•
•
4,0
6,0
4,0
6,0
0,4
0,4
0,4
0,4
▲ 500 25
▲ 500 25
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01023
Artikel-
Nummer
Niro
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A S-Haken
C Karabinerhaken
B Spitzhaken
D Lochtriangel
D003530
D013480
D003631
D013481
D003531
D011054
D003633
D003732
D003533
D011558
D003637
D011498
D003535
D011557
D003641
D011456
•
•
•
•
•
•
•
•
4,0
6,0
4,0
6,0
4,0
6,0
4,0
6,0
4,0
6,0
4,0
6,0
4,0
6,0
4,0
6,0
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,7
0,7
0,7
0,7
0,5
0,5
0,5
0,5
A ▲ 250 0,3 25
A ▲ 250 0,3 25
B ▲ 250 0,3 25
B ▲ 250 0,3 25
C ▲ 250 0,3 25
C ▲ 250 0,3 25
D ▲ 250 0,3 25
D ▲ 250 0,3 25
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
36

DRUCKRATSCHEN
Ratschenzurrgurt
1.000/25
- Individuelle Bedruckung möglich
- Ratsche mit robuster Epoxidharz-
Beschichtung
- Extra breiter Ratschengriff
- Appretiertes Gurtband
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01045
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001576 4,0 0,5 ▲ 1.000 25
D003216 6,0 0,5 ▲ 1.000 25
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01046
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003525 4,0 0,7 A ▲ 500 0,3 25
D011491 6,0 0,7 A ▲ 500 0,3 25
D003526 4,0 0,6 B ▲ 500 0,3 25
D006977 6,0 0,6 B ▲ 500 0,3 25
D003528 4,0 0,7 C ▲ 500 0,3 25
D008365 6,0 0,7 C ▲ 500 0,3 25
D003529 4,0 0,8 D ▲ 500 0,3 25
D011492 6,0 0,8 D ▲ 500 0,3 25
A Klauenhaken
C Spitzhaken
B Lochtriangel
D Karabinerhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
37

DRUCKRATSCHEN
Ratschenzurrgurt
1.000/50
- Individuelle Bedruckung möglich
- Ratsche mit robuster Epoxidharz-
Beschichtung
- Extra breiter Ratschengriff
- Druckratsche nach DIN EN 12195-2
einteilig
Spannelement
01024
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001566 4,0 0,7 ▲ 1.000 50
D007947 6,0 0,7 ▲ 1.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01025
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
STF [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A Karabinerhaken
C Spitzhaken
B Flachhaken
D Schlaufenschnalle
D003524 4,0 1,0 A ▲ 500 210 0,3 50
D011487 6,0 1,0 A ▲ 500 210 0,3 50
D003562 4,0 1,1 B ▲ 500 210 0,3 50
D011488 6,0 1,1 B ▲ 500 210 0,3 50
D003564 4,0 1,0 C ▲ 500 210 0,3 50
D004403 6,0 1,0 C ▲ 500 210 0,3 50
D003568 4,0 0,9 D ▲ 500 210 0,3 50
D011489 6,0 0,9 D ▲ 500 210 0,3 50
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
38

DRUCKRATSCHEN
Ratschenzurrgurt
2.000/35
- Individuelle Bedruckung möglich
- Ratsche mit robuster Epoxidharz-
Beschichtung
- Extra breiter Ratschengriff für
besonders gute Ergonomie
- Druckratsche nach DIN EN 12195-2
einteilig
Spannelement
01026
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001564 4,0 0,7 ▲ 2.000 35
D003221 6,0 0,7 ▲ 2.000 35
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01027
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
STF [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003567 4,0 1,0 A ▲ 1.000 440 0,3 35
D003726 6,0 1,0 A ▲ 1.000 440 0,3 35
D003554 4,0 1,2 B ▲ 1.000 440 0,3 35
D003725 6,0 1,2 B ▲ 1.000 440 0,3 35
D003559 4,0 0,9 C ▲ 1.000 440 0,3 35
D005991 6,0 0,9 C ▲ 1.000 440 0,3 35
D003560 4,0 0,9 D ▲ 1.000 440 0,3 35
D011490 6,0 0,9 D ▲ 1.000 440 0,3 35
A Karabinerhaken
C Klauenhaken
B Spitzhaken
D Schlaufenagraffe
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
39

DRUCKRATSCHEN
Ratschenzurrgurt
4.000/50, Spannfi x
- Individuelle Bedruckung möglich
- Der selbstsichernde Ratschenhebel
schließt ein nachträgliches Aufspringen
der Ratsche im Fahrbetrieb
aus – selbst bei stärksten Vibrationen
und Rüttelbewegungen
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01030
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001579 8,0 2,1 ▲ 4.000 50
D001582 10,0 2,3 ▲ 4.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01031
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
STF [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A Spitzhaken
C Klauenhaken
B Karabinerhaken
D003629 8,0 2,6 A ▲ 2.000 350 0,5 50
D003630 10,0 2,8 A ▲ 2.000 350 0,5 50
D003632 8,0
2,9
B ▲ 2.000 350 0,5 50
D003634 10,0 3,1 B ▲ 2.000 350 0,5 50
D003635 8,0 2,4 C ▲ 2.000 350 0,5 50
D003636 10,0 2,6 C ▲ 2.000 350 0,5 50
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
40

DRUCKRATSCHEN
Ratschenzurrgurt
5.000/50, Spannfi x
- Individuelle Bedruckung möglich
- Der selbstsichernde Ratschenhebel
schließt ein nachträgliches Aufspringen
der Ratsche im Fahrbetrieb
aus – selbst bei stärksten Vibrationen
und Rüttelbewegungen
- Ratschen-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01032
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001577 8,0 2,4 ▲ 5.000 50
D001581 10,0 2,6 ▲ 5.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01033
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
STF [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003622 8,0 2,9 A ▲ 2.500 350 0,5 50
D003623 10,0 3,1 A ▲ 2.500 350 0,5 50
D003624 8,0 3,1 B ▲ 2.500 350 0,5 50
D003625 10,0 3,3 B ▲ 2.500 350 0,5 50
D003626 8,0 2,7 C ▲ 2.500 350 0,5 50
D003627 10,0 2,9 C ▲ 2.500 350 0,5 50
A Spitzhaken
C Klauenhaken
B Karabinerhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
41

03.4

Klemmschloss-Zurrgurte
Klemmschloss-Zurrgurt 250 kg 25 mm 46
Klemmschloss-Zurrgurt 500 kg 35 mm 47
Klemmschloss-Zurrgurt 750 kg 25 mm 48
Klemmschloss-Zurrgurt 1.000 kg 50 mm 49

03.4

Klemmschlosszurrgurte
Schnell und einfach zusammenhalten
Mit den Klemmschloss-Zurrgurten von SpanSet
geht Ihnen das Bündeln und Fixieren von Gütern
jeder Art leicht von der Hand. Damit sind sie
ideal zum Bündeln von Material für den Transport
oder im Lager.
Thermisch präzisionsfixierte Gurtbänder
Andere mögen es sich leicht machen: Wir
produzieren unsere Gurte selbst. Denn nur so
haben wir die volle Kontrolle über die Qualität
der Gurte. Das Ergebnis: hohe Passgenauigkeit
durch optimale Breite und Dicke abgestimmt auf
das jeweilige Klemmschloss. Das bedeutet
leichtes Handling und sicheren Halt im Klemmschloss.
Appretur inklusive
Die Gurtbänder unserer Klemmschloss-Zurrgurte
sind appretiert, d.h. sie werden einer Veredelung
unterzogen, die die Gurte unempfi ndlicher gegen
Abrieb und Scheuern macht.
Breite nach Bedarf
Unser Sortiment umfasst Gurtbänder in 25, 35
und 50 mm Breite. So können Sie je nach Punkt -
belastbarkeit des verzurrten Materials den idealen
Zurrgurt wählen. Ein breites Band verteilt
die aufliegenden Drücke gleichmäßig: gut bei
empfi ndlichen Gütern wie z.B. Pappe oder Stoff.
Sicherheit braucht Kontrolle
Unsere Klemmschloss-Zurrgurte sind entsprechend
der DIN EN 12195-2 mit einem Sicherheits-Etikett
ausgerüstet. Es enthält die
vorgeschriebenen Angaben über die maximale
Zurrkraft LC je nach Einsatz, z.B. in der Umreifung.
Das Etikett ist fest mit dem Band vernäht
und die innenliegende Schrift gut vor Abrieb
geschützt. Ohne dieses Etikett darf der Zurrgurt
nicht verwendet werden.
Hochwertiges Material
Die Klemmschlösser halten das Band auf Spannung.
Kein Wunder, dass wir zu Ihrer Sicherheit
auch bei diesem Detail auf Qualität achten und
die Schlösser regelmäßig testen. Schließlich
halten die stärksten unserer Klemmschloss-
Zurrgurte bis zu einer Tonne Last in Schach.
50
mm
35
mm
25
mm
45

KLEMMSCHLOSS-
ZURRGURTE
Klemmschloss-Zurrgurt
250/25
- Individuelle Bedruckung möglich
- Der einteilige Zurrgurt wird
zur Umreifung der Ladung eingesetzt
und benötigt daher
keine Verbindungselemente
- Klemmschloss-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01020
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001592 4,0 0,2 ▲ 250 25
D001593 6,0 0,2 ▲ 250 25
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01021
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A S-Haken
C Lochtriangel
B Palettenhaken
D Karabinerhaken
D003569 4,0 0,4 A ▲ 125 0,3 25
D003646 6,0 0,4 A ▲ 125 0,3 25
D003587 4,0 0,4 B ▲ 125 0,3 25
D011501 6,0 0,4 B ▲ 125 0,3 25
D003588 4,0 0,3 C ▲ 125 0,3 25
D003730 6,0 0,3 C ▲ 125 0,3 25
D003589 4,0 0,5 D ▲ 125 0,3 25
D011502 6,0 0,5 D ▲ 125 0,3 25
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
46

KLEMMSCHLOSS-
ZURRGURTE
Klemmschloss-Zurrgurt
500/35
- Individuelle Bedruckung möglich
- Der einteilige Zurrgurt wird
zur Umreifung der Ladung eingesetzt
und benötigt daher
keine Verbindungselemente
- Klemmschloss-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001578 4,0 0,4 ▲ 500 35
D011503 6,0 0,4 ▲ 500 35
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Losende (LE)
Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003609 4,0 0,7 A ▲ 250 0,3 35
D011504 6,0 0,7 A ▲ 250 0,3 35
D003611 4,0 0,9 B ▲ 250 0,3 35
D011505 6,0 0,9 B ▲ 250 0,3 35
D003613 4,0 0,6 C ▲ 250 0,3 35
D011506 6,0 0,6 C ▲ 250 0,3 35
D003614 4,0 0,6 D ▲ 250 0,3 35
D011507 6,0 0,6 D ▲ 250 0,3 35
A Karabinerhaken
C Klauenhaken
B Spitzhaken
D Schlaufenagraffe
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
47

KLEMMSCHLOSS-
ZURRGURTE
Klemmschloss-Zurrgurt
750/25
- Individuelle Bedruckung möglich
- Der einteilige Zurrgurt wird
zur Umreifung der Ladung eingesetzt
und benötigt daher
keine Verbindungselemente
- Klemmschloss-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01043
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D013274 4,0 0,3 ▲ 750 25
D013275 6,0 0,3 ▲ 750 25
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01044
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A Karabinerhaken
C S-Haken
B Spitzhaken
D Agraffe
D013250 4,0 0,6 A ▲ 375 0,3 25
D013276 6,0 0,6 A ▲ 375 0,3 25
D013251 4,0 0,5 B ▲ 375 0,3 25
D013277 6,0 0,5 B ▲ 375 0,3 25
D013252 4,0 0,5 C ▲ 375 0,3 25
D013278 6,0 0,5 C ▲ 375 0,3 25
D013253 4,0 0,5 D ▲ 375 0,3 25
D013279 6,0 0,5 D ▲ 375 0,3 25
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
48

KLEMMSCHLOSS-
ZURRGURTE
Klemmschloss-Zurrgurt
1.000/50
- Individuelle Bedruckung möglich
- Der einteilige Zurrgurt wird
zur Umreifung der Ladung eingesetzt
und benötigt daher
keine Verbindungselemente
- Klemmschloss-Zurrgurt nach
DIN EN 12195-2
einteilig
Spannelement
01024
½ Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Oberfl äche
▲ appretiert
LC [daN]
Bandbreite
b [mm]
D001571 4,0 0,5 ▲ 1.000 50
D011513 6,0 0,5 ▲ 1.000 50
zweiteilig
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Standardlänge (l G
)
Losende (LE)
01025
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
D003592 4,0 0,8 A ▲ 500 0,3 50
D011514 6,0 0,8 A ▲ 500 0,3 50
D003594 4,0 0,8 B ▲ 500 0,3 50
D011515 6,0 0,8 B ▲ 500 0,3 50
D003598 4,0 0,9 C ▲ 500 0,3 50
D008438 6,0 0,9 C ▲ 500 0,3 50
D003628 4,0 0,9 D ▲ 500 0,3 50
D011516 6,0 0,9 D ▲ 500 0,3 50
A Karabinerhaken
C Flachhaken
B Spitzhaken
D Karabinerhaken
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
49

03.5

Antirutschmatten
SpanSet Grip 54

03.5

Antirutschmatten
Bis zu dreimal mehr Sicherheit
Wenn Ladung ins Rutschen gerät, hat die
Ladungssicherung versagt. Denn rutschende
Lasten sind schwer aufzuhalten, unkontrollierbar
und zerstörerisch. Die Antirutschmatten von
SpanSet reduzieren diese Gefahrenquelle
erheblich – mit geringem Aufwand.
Erhöhter Gleitreibbeiwert
Mit der Antirutschmatte SpanSet Grip erhöhen
Sie – abhängig von der Materialkombination
zwischen Frachtgut und Fahrzeugboden – die
Gleitreibung. So verhindern Sie perfekt das
Verrutschen der Ladung. Das wurde von der FLog
(Fachgebiet Logistik der Universität Dortmund)
geprüft und sogar zertifi ziert. Gerne untersuchen
wir für Sie auch andere Materialpaarungen,
wenn das Auftragsvolumen diese Untersuch ungen
wirtschaftlich trägt.
Richtiges Material
Hochverdichteter Vollgummi mit einer geschlossenen
Oberfl ächenstruktur – das macht die
Wirksamkeit unserer Antirutschmatte aus. Damit
gibt es auch keinen „Kugellager-Effekt“ bei dem
sich Abriebmaterial zwischen Ladung und Matte
schiebt und so den Reibbeiwert verringert.
Effizienter Laden
Weniger Rutschgefahr, das bedeutet für Sie:
Einfach nur unterlegen und dadurch deutlich
weniger sonstige Ladungssicherungsmittel
einsetzen müssen. So laden Sie viel effi zienter
und sparen Zeit und Geld. Besonders, weil
SpanSet Grip mehrfach wiederverwendbar ist.
Dünne Matte, hohe Wirksamkeit
Mit den nur 2 mm dicken Antirutschmatten
wirken Sie in nahezu allen Transportfällen der
Rutschgefahr optimal entgegen. Für besonders
schwere Lasten bieten wir die SpanSet Grip aber
auch in 9,5 mm Dicke an. So lässt die Matte trotz
starker Komprimierung nichts ins Rutschen
geraten.
Nur so viel wie nötig
Die Antirutschmatte ist so besonders effi zient,
weil sie nur dort unterlegt wird, wo der Kontakt
zwischen Fracht und Ladefl äche unterbrochen
werden muss. Bei Paletten reichen zwei schmale
Streifen, bei einem Motorblock reicht eine Matte
unter dem Teil, das die Ladefl äche berührt. So
sind manchmal kleine Flächen genug, um das
gesamte Frachtgut vor dem Verrutschen zu
sichern. Auch deshalb bekommen Sie die
SpanSet Grip-Matten nicht nur in Standardmaßen,
sondern auf Wunsch auch als Zuschnitt in
Wunschgrößen.
Mehr Informationen fi nden Sie auf den
folgenden Seiten oder auch unter:
www.spanset-grip.de
53

Die Gleitreibbeiwerte von SpanSet Grip wurden
für die gängigsten Materialpaarungen
durch die FLog (Fachgebiet Logistik der Universität
Dort mund) geprüft und zertifi ziert.

ANTIRUTSCHMATTEN
SpanSet Grip
- Entsprechend der VDI Richtlinie
2700 ff
- Sondermaße sind lieferbar
- Weitere Informationen unter
www.spanset-grip.de
Bei der Ladungssicherung durch Kraftschluss
gilt: Je höher die Reibung zwischen Ladung
und Ladefl äche, desto weniger Zurrgurte brauchen
Sie. Ohne Einsatz von Antirutschmatten
ist ein wirtschaftliches Sichern durch Niederzurren
meist gar nicht möglich.
Deshalb haben wir mit SpanSet Grip eine
Antirutschmatte entwickelt, mit der Sie den
entscheidenden Reibbeiwert µ für unterschiedliche
Reibungskombinationen nachweislich
auf 0,6 erhöhen. Sogar ein Reibbeiwert
von 0,9 ist möglich – bei einer Flächenpressung
von 1-20 g/mm 2 mit der 2-mm-Matte
bzw. bei 10-40 g/mm 2 mit der 9,5-mm-Matte.
Diese Werte wurden geprüft und zertifi ziert.
Auf Wunsch erhalten Sie von uns entweder
eine Kopie der Zertifi zierung oder eine Pocket
Card mit den Werten von SpanSet Grip. Führen
Sie eine dieser Unterlagen mit, können Sie
jederzeit nach wei sen, dass Sie ordnungsgemäß
laden und die maßgebliche VDI-Richtlinie
2700ff, Blatt 15 vollständig berücksichtigt haben.
SpanSet Grip beweist sich somit als ideale
Ergänzung beim Niederzurren. Die Antirutschmatte
ist unempfi ndlich gegenüber Betriebsstoffen
und leicht zu reinigen. Und obwohl sie
relativ dünn und leicht ist, können Sie sich
selbst bei dauerhafter Belastung auf ihre hohe
Festigkeit und Mehrwegfähigkeit verlassen.
Reibwerte am Beispiel der 2-mm Ausführung
(ermittelt im Labor der FLog)
Reibwert µ
1,0
0,8
0,6
0,4
SpanSet Grip
0,2
Artikel-
Nummer
Für normale Lasten
Stärke*
[mm]
Format*
[mm]
Gewicht
[kg]
0,0
Holz auf
Siebdruck
Metall auf
Siebdruck
Metall auf
Metall
Beton auf
Siebdruck
Papier auf
Siebdruck
D000165 2,0 200 × 200 0,01
D000167 2,0 5.000 × 266 3,18
D000173 2,0 20.000 × 150 7,17
auf nasser Oberfläche mit SpanSet Grip
auf trockener Oberfläche mit SpanSet Grip
auf nasser Oberfläche ohne SpanSet Grip
auf trockener Oberfläche ohne SpanSet Grip
Ideal für Schwerlasten
D000166 9,5 200 × 200 0,59
D000168 9,5 5.000 × 266 19,50
* Sondermaße sind lieferbar
55

03.6

Ladungssicherung
für Curtainsider
TRUXAFE Einstecklatte 60
TRUXAFE Sperrbalken 61
TRUXAFE Diagonalverzurrung 62
TRUXAFE Pro 63

03.6

TRUXAFE
Curtainsider sicher laden
Seit 2006 gelten verschärfte Vorschriften
für die Ladungssicherung. Jetzt benötigen
Sie Ladungssicherungsmittel, auf die Sie
sich 100 %ig verlassen können: unser neues
TRUXAFE Baukastensystem.
Vorschriftsmäßig sichern
TRUXAFE ist Ihre schnelle und wirtschaftliche
Lösung, wenn es um die Einhaltung des § 22
StVO und der VDI-Ri. 2700ff. geht. Durch die sind
Sie als Fahrzeughalter, -führer und Verlader jetzt
nämlich noch stärker in der Verantwortung: Die
Aufbaufestigkeiten von Curtainsidern sind in der
DIN EN 12642 (Jan. 2007) festgelegt. Hiermit ist
die Ladungssicherung noch nicht geregelt, dieses
Komplettpaket schnüren Sie mit TRUXAFE.
Höchste Effektivität
Praxisgerecht, leichtgewichtig und robust –
diese Merkmale zeichnen alle TRUXAFE System -
komponenten aus. Dazu zählen Alu-Einstecklatten,
Sperrbalken und Spanngurte. Mit diesen drei
Komponenten sichern Sie nach dem Stand der
Technik beinahe jede beliebige Ladung wie z.B.
Fässer, Big Bags oder auch Hygienepapierrollen.
Und das formschlüssig, durch den verstärkten
Aufbau. Um ihre Wirksamkeit zu optimieren,
nutzen Sie einfach zusätzliche Sicherheitselemente
wie unsere Staupolster oder die Anti -
rutschmatte SpanSet Grip (Seite 53 ff.).
Von der DEKRA zertifiziert
Mit TRUXAFE können Sie sicher sein, alle
straßenverkehrsrechtlichen Vorschriften zu
erfüllen. Das garantieren Ihnen Tests, die wir
unter realen Bedingungen von der DEKRA
durchführen ließen. Und die Zertifi zierung, die
darauf folgte.
Wirtschaftliche Transportlösung
Wer bereits Bekanntschaft mit unzuverlässiger
und kostspieliger Ladungssicherung gemacht hat,
wird TRUXAFE nicht nur als gesetzeskonforme
sondern auch als wirtschaftliche Transportlösung
schätzen. Die Systemkomponenten sind rasch
zusammengestellt, schnell montiert und halten
jahrelang dem rauen Transportalltag stand.
Sicherheit für Mensch und Gut
Da TRUXAFE die Aufbaufestigkeit von Curtainsidern
deutlich erhöht, können Sie mit verbesserten
Fahreigenschaften Ihrer Fahrzeuge
rechnen, dies erhöht die Sicherheit. Außerdem
reduzieren sich Wartungskosten für Schiebeverdecke
und Rückwandtürportale.
Weitere Informationen finden Sie unter
www.spanset.de und in unserer TRUXAFE
Broschüre, die Sie auf Anfrage jederzeit
kostenlos erhalten.
59

LADUNGSSICHERUNG
FÜR CURTAINSIDER
TRUXAFE Einstecklatte
Hochfeste Einstecklatte
Seitenwände stabilisieren: Das heißt für
die TRUXAFE Einstecklatte, bis zu vier Mal
mehr Last abzufangen als herkömmliche
Einstecklatten. Konkret können das 400 daN
Punktlast und 800 daN Flächenlast sein.
Dabei ist die robuste Alu-Einstecklatte mit nur
11,7 kg leicht für Sie zu handhaben. Und dank
verstell- und verschraubbarer Kopf stücke
(welche in die Rungentaschen eingelegt
werden), auch in der Länge an Ihren Aufbau
anpassbar.
TRUXAFE Einstecklatte
Kopfstück
Kopfstück
Standardlänge
Artikel-
Nummer
Standardlänge
[mm]
Höhe
[mm]
Tiefe
[mm]
Gewicht
[kg]
Punktlast
[daN]
Flächenlast
[daN]
Länge
Kopfstück
[mm]
D006777 3.050 175 35 11,7 400 800 275
60

LADUNGSSICHERUNG
FÜR CURTAINSIDER
TRUXAFE Sperrbalken
- Max. bis 2.500 daN (Flächenlast)
belastbar
- Schnell installiert, leicht zu verstauen
- DEKRA-zertifi ziert: erfüllt alle
Anforderungen der VDI-Ri. 2700 ff
Sperrbalken als Verstärkung
Neben den Einstecklatten geben Sie
Ihrer Ladung mit den TRUXAFE Sperrbalken
zusätzlichen Halt. Sie sind bis zu 2.500 daN
belastbar. Die knapp 12 kg schweren Balken
werden einfach mit den Haken-Enden in die
Rasterlochung der Einstecklatte eingehängt.
Damit sorgen Sie für eine Kraftübertragung
auf die Einstecklatten der beiden Fahrzeugseiten.
Sperrbalken-Variante für Leichtes
und Empfindliches
Für empfi ndliche Transportgüter empfehlen
wir die schmale Ausführung des Sperrbalkens.
Seine 175 mm hohe Fläche schont Ihr Ladegut
und ist trotzdem immerhin bis zu Flächenlasten
von 1.000 daN belastbar. Außerdem
können Sie an seinen zusätzlichen Arretierungslöchern
Zurrhaken und andere Befestigungsmittel
anbringen.
Die Vorteile liegen auf der Hand:
– Rasch installiert
– Sichert Ladungsgewichte von
bis zu 2 t je 1 m Aufbaulänge
– Erfüllt alle Anforderungen der § 22 StVO
und der geltenden VDI-Ri. 2700ff.
– Von der DEKRA zertifi ziert
TRUXAFE Sperrbalken
Hakenende
Hakenende
Zurröse
Zurröse
Standardlänge
Artikel-
Nummer
Standardlänge
[mm]
Höhe
[mm]
Tiefe
[mm]
Gewicht
[kg]
Flächenlast
[daN]
D006458 2.540 127 80 11,8 2.500
D013527 2.540 175 35 10,3 1.000
61

LADUNGSSICHERUNG
FÜR CURTAINSIDER
TRUXAFE Diagonalverzurrung
- Einstecklatten und Sperrbalken sicher
verspannen
- Bewährte Spanngurt-Konstruktion
- DEKRA-zertifi ziertes Komplett-System
erfüllt die VDI-Ri. 2700 ff.
Kräfte diagonal ableiten
Den letzten Schritt zur Optimierung Ihrer
Ladungssicherung machen Sie mit den
TRUXAFE-Diagonal-Spanngurten. Sie sind
ganz einfach zu befestigen: oben an den serienmäßigen
Einhak-Ösen der Sperrbalken und
unten im Zurrpunkt oder an der Ladefl ächenaußenkante.
Diagonal gespannt, leiten sie
die Seitenlasten in den Fahrzeugboden ein
und entlasten so Einstecklatten und Rungen.
TRUXAFE Diagonalverzurrung
Verbindungselement (VE)
Spannelement
Verbindungselement (VE)
Festende (FE)
Losende (LE)
Standardlänge (l G
)
Artikel-
Nummer
Standardlänge*
I G
[m]
Gewicht
für I G
[kg]
Verbindungselemente
(VE)**
Oberfl äche
▲ appretiert
LC [daN]
Standardlänge
FE [m]
Bandbreite
b [mm]
A Spitzhaken
B Klauenhaken
D013332 3,5 1,8 A ▲ 1.500 0,3 35
D013333 3,5 1,5 A+B ▲ 1.500 0,3 35
D006470 3,5 3,4 A ▲ 2.500 0,5 50
D012074 3,5 3,0 A+B ▲ 2.500 0,5 50
* Sonderlängen auf Anfrage
** Maße und Details zu den Verbindungselementen unter www.spanset.de
62

LADUNGSSICHERUNG
FÜR CURTAINSIDER
TRUXAFE Pro
- Bewährte Spanngurt-Konstruktion
- Für Fahrzeuge nach DIN EN 12642
Code XL die ideale Ergänzung
- Verteilt auftretende Kräfte gleichmäßig
auf beide Seiten
- Schnell anzulegen, großer Effekt,
geringer Stauraum-Verlust
Mehr Rungenfestigkeit
Bei einigen Neufahrzeugen, geprüft nach DIN
EN 12642 Code XL, reicht die Rungenfestigkeit
manchmal nicht aus, um Ladungen seitlich
abzustützen. Genau dafür gibt es TRUXAFE
Pro. Diese Spezialverzurrung umschlingt zwei
gegenüberliegende Rungen und verspannt
sie miteinander. Der Effekt: Querkräfte, die
auf eine Runge einwirken, werden auf die
gegenüberliegende Runge abgeleitet.
TRUXAFE Pro
Runge
Spannelement
Runge
Festende (FE)
Standardlänge
Losende (LE)
Artikel-
Nummer
Standardlänge
komplett
[mm]
LC
[daN]
Gewicht
gesamt
[kg]
Breite
Gurtband
mm]
D011708 4.200 2.500 5,0 50
63

03.7

Zubehör
EPIS (elektr. Produktverwaltung) 66 - 67
Kantenschutzwinkel 68 - 69
Schutzschläuche, Ratschenunterlage 70 - 72
Gurtbandeinwebung/-bedruckung 73
Carfi x (PKW-Sicherung) 74 - 75
Zurrkraft-Tabelle/-Controller 76 - 77
Seminare und Service 78 - 79

EPIS – das elektronische Produkt-
Informations-System und seine
möglichen Arbeitsschritte
Initialisierung/Daten schreiben
Daten berührungslos auslesen
Daten in Datenbank übertragen
Inventarliste und Berichte ausdrucken

ZUBEHÖR
EPIS – das Elektronische
Produkt-Identifikations-System
- Produktverwaltung mit RFID-Technik
- Als Erstausrüstung oder Nachrüst-Set
- Erleichtert die Einhaltung von Prüf -
zyklen und Dokumentations pflichten
gemäß BGR
Alle Produkte der Ladungssicherung unterliegen
auch bei bester Pfl ege einem Verschleiß.
Je nach Einsatzbedingungen und
Beanspruchung können sie sogar beschädigt
werden. Die berufsgenossenschaftlichen
Regeln (BGR) verlangen daher jährliche
Prüfungen mit schriftlicher Dokumentation.
Auch Reparaturen oder eventuell begründete
Abweichungen vom jährlichen Prüfrhythmus
müssen schriftlich dokumentiert werden.
Mit EPIS, dem Elektronischen Produkt-Identifi -
kations-System, wird dieser Teil Ihrer Aufgaben
erheblich einfacher. Dank moderner RFID-
Technik geht Ihnen die Erfassung, Verwaltung
und Identifi kation aller Produkte einfach und
fehlerfrei von der Hand. Eine Erinnerungsfunktion
für die Prüfi ntervalle unterstützt Sie dabei.
Diese kann auch an individuelle Prüfungen
erinnern, die z.B. je nach Produkt und nach besonders
belastenden Einsätzen erforderlich
sein können.
So erfasste und geprüfte Produkte verwalten
Sie modern und komfortabel mit einer speziellen
Datenbank-Software an Ihrem PC:
- Sie sehen auf einen Blick, welche Produkte
zur Prüfung anstehen.
- EPIS organisiert, plant und dokumentiert für
Sie regelmäßige Wartungs- und Service-
Intervalle.
- Die Erstellung von Inventarlisten Auswertungen
ist per Excel-Schnittstelle möglich.
- Bereits in Gebrauch befi ndliche Produkte
können Sie nachträglich in EPIS integrieren.
- Die Benutzeroberfl äche der Datenbank-
Software ist mit einer anwenderfreundlichen,
intuitiv verständlichen Icon-Leiste
ausgestattet.
EPIS ist mit unseren Produkten als Erstausrüstung
lieferbar, die nur noch eine Initialisierung
erfordert. Sie können aber prinzipiell
auch alle Produkte der Ladungssicherungstechnik
mit einem entsprechenden RFID-
Transponder nachrüsten.
Artikel-
Nummer
Beschreibung
Foil
Dome
D006929
D003005
EPIS-Set
Koffer inkl. Presszange, Drahtschere, Press hülsen, Stahlseil, Dyneemaseil, Transponder-Dome und
Transponder-Tag (exkl. EVAP und MDE)
MDE inkl. Applikationssoftware MobiScan + Software
Label
Tag
D002964
Transponder-Foil am Produkt (ca. 18 × 36 mm)
D000638
Transponder-Label am Produkt (ca. 27 × 95 mm)
D002965 Transponder-Dome (ca. 24 mm ø)
D002966
D003795
LIZENZ-PAKETE
Transponder-Tag (ca. 29 × 64 mm)
EVAP-Lizenz für einen Arbeitsplatz (nicht netzwerkfähig)
EVAP-Lizenz für mehrere Arbeitsplätze (nicht netzwerkfähig)
67

ZUBEHÖR
Kantenschutz
KaSi und LOX
- KaSi bietet beste Kraftverteilung und
Vermeidung von Druckstellen auf der
Papierrolle
- Für Ladegut mit geraden Kanten ist
LOX die ideale Lösung
KaSi Kantenschutzwinkel
Beim Sichern von Papierrollen muss verhindert
werden, dass die Zurrgurte in die Ladungskante
einschneiden. Zu diesem Zweck haben
wir KaSi entwickelt, den Kantenschutzwinkel
speziell für Papierrollen.
Intelligente Details machen den KaSi sicher
und leicht zu verwenden:
- Die konkave Innenkantenführung bewirkt
eine gleichmäßige Übertragung der
Zurrkraft auf die Rollenkante.
- Die integrierte Gurtbandhalterung hindert
das Gurtband zuverlässig am Verrutschen.
- Der „Buckel“ des KaSi bewirkt, dass der
Winkel sich an die Ladung heranzieht und
den Druck von oben ausübt.
Der patentierte KaSi aus Polypropylen ist
besonders gut für Papierrollen (Ø 1600 mm)
geeignet.
LOX
Wenn es um gerade Kanten geht, schützt LOX
die Kanten Ihrer Ladung bestens. Er ist aus
strapazierfähigem Polypropylen gefertigt,
schnell anzulegen und fi xiert den Gurt, so dass
er nicht verrutschen kann. Darüber hinaus ist
er eine preiswerte Lösung für alltägliche
Anwendungen im Transportwesen.
Mit den beiden vorgespannten Schenkeln legt
sich LOX unter Spannung fest an die Ladung
an und schützt die Kante vor einem Einschneiden
des Gurtbands. Gerade bei weichen oder
empfi ndlichen Kanten und Oberfl ächen
benötigt Ihre Ladung diesen Schutz. Umgekehrt
schützt LOX auch Ihre Zurrmittel vor
scharfen, harten Kanten.
Der LOX Kantenschutzwinkel ist ausgelegt für
Bandbreiten von 35 - 50 mm.
Kantenschutz KaSi und LOX
Artikel-
Nummer
Bezeichnung
Max. einsetzbare
Gurtbreite
[mm]
Material
Abmessungen
[mm]
Verpackungseinheit
[Stück]
D002859 KaSi 50 PP 145 x 145 x 80 96
D002866 LOX 35-55 PP 95 × 95 500
68

ZUBEHÖR
Paletto
- Kantenschutz mit ausgeklügeltem
L-Profi l für optimale Druckverteilung
- Abgerundete Form schont Gurte und
Transportgut
- Ideal für palettierte Waren mit
brüchigen Kanten wie Klinker,
Kalksandsteine und Betonplatten
Betonfertigteile und Pfl astersteine sind beim
Transport empfi ndlicher als man glaubt –
besonders ihre Kanten. Außerdem besteht
jede Ladung aus einer Vielzahl einzelner
Steine oder Elemente. Legt man einen
normalen Kantenschutzwinkel an, wird der
einzelne Stein darunter verschoben. Hier ist
unser Paletto der richtige Partner für Sie.
Der robuste Paletto Kantenschutz hat eine
besonders breite L-Form und einen ausgestülpten,
abgerundeten Winkel. Diese
Kombination sorgt dafür, dass Sie beim
Niederzurren den Anpressdruck nicht direkt
auf die Ladegutkante übertragen, sondern
gleichmäßig auf die Fläche verteilen. Noch
dazu gleitet der Gurt außen über den runden
Kantenwinkel, sodass Sie mit wenig Aufwand
hohe Vorspannkräfte erzielen.
Anders als ähnliche Produkte ist der Paletto
aus Vollmaterial gefertigt und verkraftet
darum auch große Kräfte. Für den rauen
Alltag ist Paletto deshalb bestens gerüstet.
Wir bieten Ihnen Paletto in zwei Standardgrößen
an, die den üblichen Paletten-Maßen
entsprechen. Sollten Sie abweichende Maße
benötigen, lassen sich diese relativ einfach
fertigen. Sprechen Sie uns dazu einfach an.
Querschnitt
Paletto
Artikel-
Nummer
Bezeichnung
Länge
[mm]
Höhe
[mm]
Breite
[mm]
Dicke
[mm]
Gewicht
[kg]
D002128 Paletto 12 1.200 207 165 8 3,0
D002129 Paletto 24 2.400 207 165 8 5,8
69

ZUBEHÖR
Abriebschutz
sliP und PF/2
- sliP – der patentierte Schutzschlauch,
verstärkt mit Hochleistungsfasern
- PF/2 – der besonders reibungsarme
Schutzschlauch lässt Gurte extra
leicht gleiten
- Leicht und fl exibel – zusammen mit
dem Gurtband aufrollbar
Schutzschlauch sliP
Reibung, grobe Kanten, hohe Zurrkräfte –
diese enormen Belastungen setzen Ihren Gurtbändern
täglich zu. Mit dem neuen Schutzschlauch
sliP (Slide Protection) schützen Sie
Ihre Zurrgurte dauerhaft davor.
Den patentierten sliP erkennen Sie sofort an
seiner markanten schwarz-weißen Einwebung.
Und die hat gleich doppelte Funktion:
Innen lassen die rundum führenden Geweberippen
aus Hochleistungsfaser das Gurtband
gleiten. Außen bewirkt die Einwebung eine
erhöhte Abriebfestigkeit des Gurtes auf
beiden Seiten. Damit erzielen Sie ein ideales
Gleitverhalten bei allen Zurrwinkeln und eine
gute Kraftübertragung beim Niederzurren.
Schutzschlauch PF/2
So geht Abriebschutz ganz schnell: Dank
seiner besonders glatten, reibungsarmen
Oberfl äche auf den Innenseiten ist der PF/2
schnell auf jedes Gurtband aufzuschieben.
Auf groben Kanten wie an Steinen
oder Betonplatten bietet der PF/2 einen
sehr wirksamen Schutz vor Durchscheuern
und Gurtbeschädigungen.
Sie können den PF/2 mit dem Gurtband
aufrollen und haben ihn so beim nächsten
Einsatz sofort bereit. Leichter geht es kaum.
Der sliP übertrifft mit diesen Eigenschaften
die herkömmlichen PVC- und PU-Schutzschläuche.
Das haben wir in intensiven Tests
mehrfach bewiesen. Und da wir das hochwertige
Spezial-Fasermaterial nur dort einweben,
wo es benötigt wird, ist der sliP auch preislich
besonders attraktiv.
SpanSet sliP
SpanSet Schutzschlauch PF/2
Artikel-
Nummer
Einsetzbar für
Gurtbreite bis
[mm]
Länge
[cm]
Artikel-
Nummer
Einsetzbar für
Gurtbreite bis
[mm]
Länge
[cm]
D011524 35 500
D007194 50 500
D013546 35 100
D013545 50 100
D013544 75 100
70

ZUBEHÖR
Kantenschutz
LSP-SF1 und Schutzclip SC
- LSP-SF1 – Schutzschlauch mit dickwandiger
Polyurethan-Beschichtung
für besonders robuste Anwendungsgebiete
- Schutzclip SC – leicht und schnell auf
jedes Gurtband aufzuklippen, ohne
den Gurt öffnen zu müssen
Schutzschlauch LSP-SF1
Dieser Schutzschlauch ist einseitig mit einer
zusätzlichen robusten Polyurethan-Beschichtung
versehen, die auch härteste Kanten
abfedert. Die Polyurethan-Seite wird gegen
das Ladegut gelegt und schützt den Zurrgurt
gegen Scheuern und Beschädigungen. Der
LSP-SF1 verbleibt am Gurt und wird einfach
mit aufgerollt. So können Sie Gurtbänder
bis 75 mm Breite wirksam gegen Abrieb und
Einschnitte schützen.
Besonders sinnvoll erweist sich der LSP-SF1
beim Transport von Beton-Fertigteilen, Stahloder
Metall-Bauteilen oder ähnlich scharfkantigen
Gütern.
Schutzclip SC
Der Schutzclip SC besteht aus extrem widerstandsfähigem
Polyurethan. Durch seine einseitig
offene Konstruktion können Sie den
Schutzclip SC einfach um einen passenden
Zurrgurt legen, ohne die Ratsche öffnen zu
müssen.
Sie können ihn so viel einfacher von einem
Gurt zum anderen wechseln.
Die einsetzbare Gurtbreite ist in jedem Falle
einzuhalten. Wenn der Schutzclip SC nicht
fest sitzt, sondern zu viel Spiel hat, kann er
abgleiten oder verrutschen und die Schutzwirkung
verlieren.
SpanSet Schutzschlauch LSP-SF1
SpanSet Schutzclip SC
Artikel-
Nummer
Einsetzbar für
Gurtbreite bis
[mm]
Artikel-
Nummer
Verpackungseinheit
[m / Rolle]
Einsetzbare
Gurtbreite
[mm]
D000777 25
D000778 35
D000780 50
D000841 75
D000871 0,25 50
D000870 0,30 50
D000874 0,50 50
D000876 5,00 50
71

ZUBEHÖR
Schutzclip SC mit Gewebe
Ratschenunterlage
- Zuverlässiger Schutz für Gurtbänder,
Ladung und Ratschen
- Schnelles Befestigen und Entfernen
für den effi zienten Einsatz
- Robustes Material für lange
Standzeiten
Schutzclip SC mit Gewebe
Dieser Schutzclip macht Ihnen die Arbeit noch
einfacher. Aufgrund seiner beschichteten Gewebelage
lässt er sich schneller auf einen
Gurt schieben und wieder davon abziehen.
Der Zurrgurt gleitet besser im Gewebe auf,
was das Sichern der Ladung erleichtert. Bei
alledem ist der Schutzclip SC mit Gewebe ein
vollwertiger Schutz für Ihre Zurrgurte selbst
bei scharfkantigen Ladegütern wie Stahlblechen.
Der Schutzclip SC kann auf Gurtbändern von
35, 50 und 75 mm Breite problemlos und
schnell befestigt werden.
Ratschenunterlage
Mit der praktischen Ratschenunterlage schützen
Sie Ihre Ladung vor Abdrücken der stramm
anliegenden Ratschenelemente.
Durch die Bewegung auf dem Transportweg
können sich vor allem auf lackierten oder polierten
Flächen Spuren abzeichnen. Mit der
Ratschenaufl age aus robustem Polyurethan
verhindern Sie dies ganz einfach und effektiv.
Die Ratschenunterlage ist leicht auf die jeweilige
Ratsche aufzufädeln und kann während
des Transportes nicht verrutschen.
SpanSet Schutzclip SC mit Gewebe
SpanSet Ratschenunterlage
Artikel-
Nummer
Länge
[cm]
Einsetzbare
Gurtbreite
[mm]
Artikel-
Nummer
Verpackungseinheit
[m / Rolle]
Einsetzbare
Gurtbreite
[mm]
D013538 50 35
D013539 100 35
D013540 50 50
D000195 1,62 35
D000196 1,62 50
D000197 1,62 75
D013541 100 50
D013542 50 75
D013543 100 75
72

ZUBEHÖR
Bedruckung, Einwebung,
Zweites Label
Individuelle Bedruckung des Gurtbandes
Die Bedruckung des Gurtbandes stellt die
preisgünstige Alternative zur Einwebung dar.
Mit einem einfarbigen Druck wird Ihr Logo
oder Ihr Schriftzug im Rapport als Eigentumsvermerk
auf das Gurtband aufgedruckt.
Maximale Länge des Druckbildes: 100 cm,
max. 40 Zeichen á 25 mm Breite.
Mindestbestellmenge: 240 m Gurtband, das
entspricht ca. 30 Zurrgurten.
Beim Bedrucken haftet die Farbe nur auf der obersten
Schicht des Gurtbandes.
Individuelle Einwebung im Gurtband
Lassen Sie in das Gurtband individuelle
Angaben wie Namen oder Telefonnummern
mit schwarzem Garn einweben. Diese schwarze
Einwebung bildet einen hohen Kontrast zur
auffallenden Gurtband farbe „fl avin“ (gelbgrün)
und bietet somit zusätzliche Werbefl
äche oder beugt Diebstahl vor.
Länge des Schriftzuges maximal 1,5 m
im Rapport.
Mindestbestellmenge: 240 m Gurtband,
das entspricht ca. 30 Zurrgurten.
SpanSet behält sich eine 10%ige Über- oder
Unterlieferung vor.
Das Einweben wird während der Band-Produktion durch
farbige Garne erzeugt.
Zweites Label
SpanSet bietet Ihnen auf Wunsch die
Möglichkeit, Ihr Ladungssicherungsprodukt
mit einem zweiten Label
auszustatten. Auf dem zweiten Label
können Sie individuelle Angaben
aufbringen, z.B. eigene Nummerierung,
als Eigentumsvermerk, mit Kfz-Nummer,
um die Zuordnung zu bestimmten
Fahrzeugen zu ermöglichen etc.
73

ZUBEHÖR
Carfi x
- Entspricht der DIN EN 12195-2
- Erfüllt die VDI-Ri. 2700, Blatt 8
- Andere Hakenausführungen möglich
- Auf Wunsch auch individueller
Aufdruck oder Einwebung
Jetzt geht Ihnen auch die Ladungssicherung
beim Autotransport schnell und leicht von der
Hand: Sie legen einfach Carfi x Zurrgurte über
die Reifen und fi xieren sie jeweils an drei
Punkten. So verhindern Sie zusammen mit den
erforderlichen Keilen zuverlässig ein Rollen
oder Rutschen des Fahrzeuges auf der Lade -
fl äche.
Der Gurtcontroller, ein Schutzschlauch mit
speziellem Profi l, sorgt zusätzlich für einen
festen Sitz des Zurrgurtes auf dem Reifen.
Carfi x-Zurrgurte werden nach DIN EN 12195-2
hergestellt und erfüllen in vollem Umfang die
VDI Richtlinie 2700 Blatt 8 „Sicherung von
PKW und leichten Nutzfahrzeugen auf Autotransporter“.
Die Dreipunkt-Sicherung garantiert bei richtiger
Handhabung eine schnelle, sichere Befestigung
und ein leichte Handhabung. Wählen
Sie zwischen den beiden Varianten mit
35 mm Bandbreite und einer lashing capacity
von 1.500 daN sowie der 50 mm Version mit
2.000 daN LC im geraden Zug.
Beide Systeme sind mit dem Gurtcontroller
ausgestattet. Dieser Schutzschlauch garantiert
einen sicheren und festen Sitz des Zurrgurtes
auf dem Reifen sowie eine problemlose
Montage bei radialer Befestigung.
Auf Wunsch sind auch andere Hakenausführungen
sowie Kennzeichnungen durch Aufdruck
oder Einwebung möglich.
Carfix-Zurrgurte komplett
Artikel-
Nummer
Gurtbandbreite
[mm]
Länge
[mm]
Festigkeit
[kg]
D006063 35 2.270 1.500
D007811 50 2.500 2.000
Carfi x 1
Carfi x 2
Das besonders ausgeprägte Profi l auf der Unterseite des Gurtcontrollers haftet beim Transport sehr
gut auf dem Reifen und bleibt dadurch in Position. Das Gurtband des Zurrmittels wird durch diesen
Schutzschlauch geführt.
Carfix-Controller Lose
Artikel-
Nummer
Gurtbandbreite
[mm]
Länge
[mm]
D003897 35 750
D003932 50 750
75

ZUBEHÖR
Zurrkraft-Controller
90°
90°-83°
83°-45°
45°-30°
30°-0°
0°
Zuverlässige Ladungssicherung beruht
auf der richtigen Planung und Berechnung
eines Zurrgurtsystems. Der
SpanSet Zurrkraft-Controller oder die
nebenstehenden Tabellen bringen Sie
schnell ans Ziel.
Zunächst bestimmen Sie den Gleitreibbeiwert
Ihrer Ladung und den Winkel
zwischen Gurt und Ladefl äche. In der
entsprechenden Tabellenzeile lesen Sie
dann unter dem zutreffenden Ladungsgewicht
die Anzahl der benötigten
Zurr gurte ab. Dabei signalisieren Ihnen
grau markierte Werte eine zu hohe,
praxis fremde Zurrgurtanzahl. Hier hilft
meist die Erhöhung des Gleitreibbeiwertes
durch Unterlegen von Antirutschmatten.
Das Gleiche und ein bisschen mehr kann
unser handlicher Zurrkraft-Controller: Er
beinhaltet einen Winkelmesser und zeigt
neben der Zurrgurtanzahl sogar die
Summe der erforderlichen Vorspannkräfte
an. Mit nur ca. 20 × 10 cm und
aus robustem Material ist der Controller
ideal für unterwegs. Genau wie die
Tabelle setzt er die gültigen Normen
und Vorschriften ganz einfach in die
Praxis um.
Niederzurren mit ErgoABS-Ratsche: STF 500 daN / Anzeige TFI 750 daN
Gleitreibbeiwert
Zurrwinkel Anzahl der Zurrgurtsysteme bei Ladungsgewicht (kg) 2
µ 1 1.000 2.000 3.000 4.000 5.000 6.000 7.000 8.000 9.000
10.000
0,2 90° - 83° 4/3 8/6 12/8 16/11 20/14 24/16 28/19 32/22 36/24 40/27
0,2 83° - 45° 6/4 12/8 17/12 23/15 28/19 34/23 39/26 45/30 50/34 56/37
0,2 45° - 30° 8/6 16/11 24/16 32/21 40/27 48/32 55/37 63/42 71/48 79/53
0,6 90° - 83° 1/1 1/1 2/1 2/2 3/2 3/2 4/3 4/3 4/3 5/3
0,6 83° - 45° 1/1 2/1 2/2 3/2 4/3 4/3 5/3 5/4 6/4 7/5
0,6 45° - 30° 1/1 2/2 3/2 4/3 5/3 6/4 7/5 7/5 8/6 9/6
Niederzurren mit ABS-Ratsche: STF 450 daN
Gleitreibbeiwert
Zurrwinkel Anzahl der Zurrgurtsysteme bei Ladungsgewicht (kg) 2
µ 1 1.000 2.000 3.000 4.000 5.000 6.000 7.000 8.000 9.000
10.000
0,2 90° - 83° 5 9 14 18 22 27 31 36 40 44
0,2 83° - 45° 7 13 19 25 31 37 44 50 56 62
0,2 45° - 30° 9 18 27 35 44 53 62 70 79 88
0,6 90° - 83° 1 1 2 2 3 3 4 4 5 5
0,6 83° - 45° 1 2 3 3 4 5 5 6 7 7
0,6 45° - 30° 1 2 3 4 5 6 7 8 9 10
1
Der Gleitreibbeiwert beträgt nach der VDI-Ri. 2700ff. 0,2 für die Materialpaarungen Holz/Holz
und Metall/Holz. Bei Einsatz von SpanSet RH-Matten kann mit = 0,6 gerechnet werden.
2
Bei kraftschlüssiger Ladungssicherung und freistehender Ladung immer mind. 2 Gurte verwenden.
Anwendung nicht mehr sinnvoll umsetzbar
76

ZUBEHÖR
Zurrkraft-Controller
Niederzurren mit ZG-Ratsche: STF 350 daN
Gleitreibbeiwert
Zurrwinkel Anzahl der Zurrgurtsysteme bei Ladungsgewicht (kg) 2
µ 1 1.000 2.000 3.000 4.000 5.000 6.000 7.000 8.000 9.000
10.000
0,2 90°-83° 6 12 17 23 29 44 40 46 51 57
0,2 83°-45° 8 16 24 32 40 48 56 64 72 80
0,2 45°-30° 12 23 34 45 57 68 79 90 101 113
0,6 90°-83° 1 2 2 3 4 4 5 6 6 7
0,6 83°-45° 1 2 3 4 5 6 7 8 8 9
0,6 45°-30° 2 3 4 5 7 8 9 10 12 13
Schräg- und Diagonalzurren
LKW in Fahrtrichtung; 0,8 g (zu sichernde Last in kg)
Gleitreibbeiwert
5 t Ratschen-
Zurrgurt
LC = 2.500
daN direkt
10 t Ratschen-
Zurrgurt
LC = 5.000
daN direkt
20 t Ratschen-
Zurrgurt
LC = 10.000
daN direkt
0,2 4.475 8.949 17.898
0,6 22.252 44.504 89.008
Wenn Sie standfeste Ladegüter durch
Schräg-/Diagonalzurren sichern,
unterstützt Sie diese Tabelle: Sie zeigt
an, welches maximale Ladungsgewicht
Sie mit mindestens 4 gleichen Zurrgurten
sichern können. Die Zurrgurte
müssen dabei alle im Winkelbereich
zwischen 0° - 60° und 20° - 45°
liegen und gleichmäßig handfest
gespannt sein.
LKW quer zur Fahrtrichtung; 0,5 g (zu sichernde Last in kg)*
Gleitreibbeiwert
5 t Ratschen-
Zurrgurt
LC = 2.500
daN direkt
10 t Ratschen-
Zurrgurt
LC = 5.000
daN direkt
20 t Ratschen-
Zurrgurt
LC = 10.000
daN direkt
Achten Sie darauf, dass die Zurrpunkte
stark genug sind. Außerdem müssen Sie
kopfl astige Güter im Bereich der
Auf standsfl äche durch Formschluss
sichern.
0,2 5.848 11.696 23.392
* wenn in Fahrtrichtung ausreichend Formschluss besteht
77

ZUBEHÖR
Seminare
Ladungssicherung
Sie steigern automatisch die Sicherheit
in Ihrem Unternehmen, wenn Sie und
Ihre Mitarbeiter über das richtige Fachwissen
verfügen. Daher machen wir Sie
in unseren Fach- und Praxisseminaren zu
Sachkundigen der Ladungssicherungstechnik
mit aktuellem Know-how über
das betriebliche Sicherheitswesen.
Seminarorte: Übach-Palenberg
und weitere neun Orte in Deutschland,
Luxemburg und Österreich.
Fachseminar
Ladungssicherung (1 Tag)
Seminar über textile Zurrmittel:
- Gesetzliche und physikalische
Grundlagen der Ladungssicherung
- Arten der Ladungssicherung
- Berechnung von Zurrkräften
- Materialauswahl und sachgerechte
Anwendung
- Praktische Übungen
- Beurteilung der Ablegereife
- Die Sachkunde wird bescheinigt
- Befähigung zur Durchführung von
Materialprüfungen
Bestell-Nr. SEM00003
Unterweisung Ladungssicherung
1/2-tägiges Fachseminar; Kurzfassung
des 1-tägigen Fachseminars Ladungssicherung
(s.o.)
Bestell-Nr. SEM00026
Fachseminar
Gefährdungsbeurteilungen (1 Tag)
- Rechtsgrundlagen und Begriffe
- Durchführung der Gefährdungsbeurteilung
und Verantwortlichkeiten
- Durchführungszeitpunkt von
Gefährdungsbeurteilungen
- Arbeitsschutzmaßnahmen treffen –
Soll-Ist-Vergleich
- Hilfsmittel z. Gefährdungsbeurteilung
- Beispiele, Praxislösungen, Übungen
- Unterlagen auf CD-ROM
Bestell-Nr. SEM00036
Praxisseminar Ladungssicherung nach
VDI 2700a (2 Tage)
Fachseminar über Zurrmittel aus Chemiefasern,
Ketten und Drahtseilen nach VDI 2700a:
- Gesetzliche und physikalische Grundlagen
der Ladungssicherung
- Anforderungen an Transportfahrzeuge
- Arten der Ladungssicherung
- Ermittlung erforderlicher Sicherungskräfte
- Zurrmittel und weitere Hilfsmittel für die
Ladungssicherung
- Zurrgurtentstehung und sachgerechte
Anwendung von Zurrmitteln
- Prüfl abor und Beurteilung der Ablegereife
- Fahrversuch und praktische Übungen
- Abschlusstest
- Die Sachkunde wird bescheinigt (Ausbildungsnachweis
nach VDI 2700a)
Bestell-Nr. SEM00004
Praxisseminar
Ladungssicherung CTU (1 Tag)
Fachseminar Ladungs sicherung im Container:
- Rechtliche Grundlagen – Verantwortlichkeiten,
Haftung und Sanktionen
- CTU-Packrichtlinie und andere technische
Richtlinien
- Technische und physikalische Zusammenhänge
der Ladungssicherung gem. CTU
- Ladungssicherungsmethoden
- Transportbelastungen
- Ermittlung der erforderlichen Sicherungskräfte
- Ladungssicherungsmittel und Hilfsmittel
- Praktische Übungen
- Abschlusstest
Bestell-Nr. SEM00028
Praxisseminar Ladungssicherung
Gefahrgut (2 Tage)
Fachseminar über Ladungssicherung im
Gefahrguttransport nach VDI 2700a.
Inhalte des 2-tägigen Praxisseminars
Ladungssicherung VDI 2700a zuzüglich:
- Besonderheiten gem. GGVSE und ADR
- Verpackungs-, Kennzeichnungs- und
Beförderungsvorschriften
- Spezifi sche Verantwortlichkeiten aus
dem Gefahrgutrecht
- Wirtschaftlicher Umgang mit Ladungssicherungsmitteln
bei Gefahrgut sicherung
- Abschlusstest
- Bescheinigung nach § 6 GBV zuzügl.
Ausbildungsnachweis nach VDI 2700a
Bestell-Nr. SEM00029
Praxisseminar Ladungssicherung
im Kleintransporter (1 Tag)
Fachseminar über Ladungssicherung im
Kleintransporter:
- Rechtliche Hinweise § 22 StVO und neue
DIN-Vorschrift 75410
- Fahrphysik und Fahrzeugaufbau
- Zurrpunkte
- Problembewältigung
- Materialauswahl: Zurrgurte, Netze, Trennwände,
Staupolster
- Beladung und Lastverteilung
- Praktische Anwendung
- Abschlusstest
- Die Sachkunde wird bescheinigt
- Befähigung zur Durchführung von Materialprüfungen
Bestell-Nr. SEM00030
78
Neben Kombi-Seminaren, z.B. Hebetechnik und Ladungssicherung, führen wir auch hausinterne
Schulungen in Ihrem Unternehmen durch. Termine und Orte auf Anfrage oder unter www.spanset.de.
Ihre Ansprechpartnerin für alle Seminare ist Frau Schwarzenberg: 02451/4831-149

ZUBEHÖR
Service
- Jährliche Prüfungen auf
Wunsch vor Ort bei Ihnen
- Dokumentation
- Reparaturen
Sicherheit durch Kontrolle
Ganz gleich, ob Sie am laufenden Band Güter
verladen oder nur ab und an kleine Transporte
durchführen – als Unternehmer sind Sie verantwortlich
für die jährliche Prüfung Ihrer Ladungssicherungsmittel.
Sicher greifen Sie hier
gerne auf unseren SpanSet Prüfservice zurück,
der genau dafür ausgerüstet und geschult
ist.
Nach Vorschrift geprüft
SpanSet führt die Sicht- und Funktionsprüfung
Ihrer Ladungssicherungsmittel so durch, wie
es die BGVD 29 verlangt. Unsere Sachkundigen
dokumentieren die Prüfung und geben Ihnen
damit einen sicheren Prüfungsnachweis in
die Hand: im Karteikartenformat oder per EDV.
Mobiler Prüfservice
Um Ihnen unnötige Wege zu ersparen, kommt
unser Prüfservice gerne zu Ihnen ins Haus.
Unser Prüffahrzeug, das mit allem Notwendigen
ausgestattet ist, macht die Kontrollen
vor Ort möglich. Und das alles decken Sie von
Anfang an mit einem vertraglich geregelten
Festpreis ab.
79

SpanSet GmbH & Co. KG
Jülicher Straße 49-51 52531 Übach-Palenberg
Tel +49 (0) 2451 4831-0 Fax +49 (0) 2451 4831-207
info@spanset.de www.spanset.de
D003329 – 08/2007 – © Moon Werbeagentur GmbH
Ihre SpanSet-Werksvertretung
