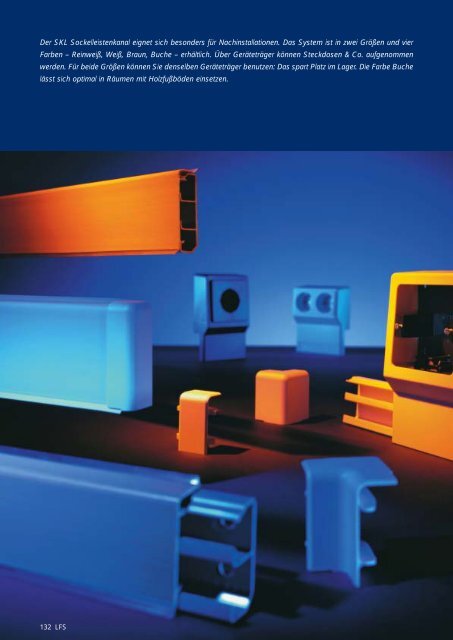

Der <strong>SKL</strong> <strong>Sockelleistenkanal</strong> eignet sich besonders für Nachinstallationen. Das System ist in zwei Größen und vier<br />
Farben – Reinweiß, Weiß, Braun, Buche – erhältlich. Über Geräteträger können Steckdosen & Co. aufgenommen<br />
werden. Für beide Größen können Sie denselben Geräteträger benutzen: Das spart Platz im Lager. Die Farbe Buche<br />
lässt sich optimal in Räumen mit Holzfußböden einsetzen.<br />
132 <strong>LFS</strong>
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
Systemübersicht ab Seite 136<br />
<strong>SKL</strong><br />
Kanalhöhe 50 mm ab Seite 140<br />
Kanalhöhe 70 mm ab Seite 142<br />
Bodenkanal ab Seite 143<br />
<strong>LFS</strong> 133
Passt perfekt<br />
Optimale Anbindung an Wand und Boden<br />
134 <strong>LFS</strong>
Optimale Flächenanbindung:<br />
Dichtlippe<br />
Der <strong>SKL</strong> <strong>Sockelleistenkanal</strong> überzeugt<br />
durch seine Dichtlippe am<br />
Oberteil, die für eine optimale Flächenanbindung<br />
an Wand und<br />
Boden sorgt. Selbst bei strukturierten<br />
Wänden ist eine Nacharbeitung<br />
mit Silikon nicht mehr notwendig.<br />
Variabel einsetzbar:<br />
Geräteträger<br />
Die Geräteträger sind in vier Versionen<br />
lieferbar. Die Geräteträger<br />
sind für beide Kanalhöhen 50 und<br />
70 mm zu verwenden. Bei Verwendung<br />
der 70 mm Höhe wird<br />
lediglich das Reduzierstück am<br />
Geräteträger entfernt.<br />
<strong>LFS</strong> 135
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
Systemübersicht<br />
<strong>SKL</strong>-Kanal S.140<br />
Außeneck S.140<br />
136 <strong>LFS</strong>
Geräteträger S.140<br />
Endstück S.140<br />
<strong>LFS</strong> 137
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
<strong>SKL</strong> Sockeleistenkanäle<br />
<strong>SKL</strong> <strong>Sockelleistenkanal</strong> mit<br />
Dichtlippe<br />
Kanaltiefe 20 mm<br />
Kanalhöhen 50 und 70 mm<br />
Lieferlänge 2000 mm<br />
Farben:<br />
Reinweiß RAL 9010<br />
Cremeweiß RAL 9001<br />
Braun RAL 8014<br />
Buche<br />
Formteile systemgebunden<br />
Ausführung mit Dichtlippe<br />
Der <strong>SKL</strong> <strong>Sockelleistenkanal</strong> überzeugt durch seine Dichtlippen am Oberteil, die für eine optimale Anbindung an<br />
Wand und Boden sorgen. Selbst bei strukturierten Wänden ist ein Nacharbeiten mit Silikon nicht mehr notwendig.<br />
Die Lieferlänge beträgt 2000 mm. Durch die systembedingten Formteile lässt sich der Kanal in allen Raumsituationen<br />
problemlos installieren. Die Geräteträger sind in vier Versionen verfügbar, so dass sich „normale" Steckdosen<br />
genauso wie Modul 45 Steckdosen einbauen lassen. Diese Geräteträger sind für beide Kanalhöhen einsetzbar,<br />
wobei der Auslieferungszustand für die Kanalhöhe 50 mm ist. Durch Entfernen der Reduzierstücke sind die<br />
Geräteträger für die Kanalhöhe 70 mm einsetzbar. Hierdurch wird die Lagerhaltung reduziert.<br />
Systemkomponenten<br />
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>, Formteile, Geräteträger, Bodenkanal<br />
Anwendung Kanal<br />
Anwendung Kanal mit Steckdose<br />
Anwendung farbige Variante<br />
Der <strong>SKL</strong> <strong>Sockelleistenkanal</strong> kann im Wohnbereich<br />
als Fußleiste eingesetzt werden. Hiermit können<br />
störende Kabel nachträglich sauber verlegt werden.<br />
Mit den Geräteträgern können Steckdosen genau<br />
dort installiert werden wo sie benötigt werden.<br />
Durch die Bucheoptik kann der <strong>SKL</strong> <strong>Sockelleistenkanal</strong><br />
auch bei Holzfußböden zum Einsatz kommen.<br />
06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
138 <strong>LFS</strong><br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
Kanalmontage<br />
Montage Oberteil<br />
Montage Formteil<br />
<strong>SKL</strong> Sockeleistenkanäle<br />
Das Unterteil vom <strong>SKL</strong> <strong>Sockelleistenkanal</strong> wird mit<br />
Schrauben und Dübeln oder Schlagdübel befestigt.<br />
Montage Geräteträger<br />
Durch die Dichtlippe ist eine optimale Wand- und<br />
Bodenanbindung gewährleistet. Das Oberteil wird<br />
lediglich auf das Unterteil gesteckt.<br />
Montage der Schukosteckdose<br />
Das Formteil wird auf das Oberteil aufgesteckt und<br />
somit befestigt. Hierdurch ist eine optisch ansprechende<br />
Installation zu realisieren.<br />
Montage Modul 45 Geräte<br />
Der Geräteträger wird auf das Kanalunterteil aufgesetzt<br />
und mit vier Schrauben an der Wand befestigt.<br />
Montage Oberteil<br />
Die Schukosteckdose wird an die am Unterteil des<br />
Geräteträgers befindlichen Steckklemmen angeschlossen<br />
und montiert.<br />
Montage Oberteil Geräteträger<br />
Die Modul 45 Steckdosen werden an das Kabel<br />
angeschlossen und in den Geräteträger gedrückt<br />
bis ein Klicken zu hören ist.<br />
Montage Oberteil Geräteträger<br />
Das Oberteil wird bis zum Geräteträgerunterteil<br />
herangeführt und auf das Unterteil aufgesteckt.<br />
Montage Oberteil Geräteträger<br />
Das Oberteil der Geräteträger wird lediglich auf das<br />
Unterteil aufgerastet. Je nach Kanalhöhe müssen<br />
die Reduzierungselemente entfernt werden.<br />
Fertige Montage<br />
Das Oberteil des Geräteträgers wird auf das Unterteil<br />
gesteckt und mit Hilfe der Steckdosenabdeckung<br />
befestigt.<br />
06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Fertig montierter Geräteträger.<br />
Steckdosen lassen sich genau dort montieren, wo<br />
sie benötigt werden.<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
<strong>LFS</strong> 139
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
<strong>SKL</strong> Sockeleistenkanäle<br />
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>, Typ <strong>SKL</strong> 50 D<br />
<strong>SKL</strong><br />
50<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>SKL</strong>-50 D reinweiß 2000 32 44,700 6199 10 3<br />
<strong>SKL</strong>-50 D cremeweiß 2000 32 44,700 6199 10 5<br />
<strong>SKL</strong>-50 D braun 2000 32 44,700 6199 10 7<br />
<strong>SKL</strong>-50 D buche 2000 32 44,700 6199 10 9<br />
Kanaloberteil und -unterteil mit Bodenlochung und eingefärbten elastischen Anschlusslippen.<br />
Preis<br />
€/m<br />
J<br />
Stoßstellenabdeckung<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-SA 50 D reinweiß<br />
5 0,500 6199 18 0<br />
<strong>SKL</strong>-SA 50 D cremeweiß 5 0,500 6199 18 2<br />
<strong>SKL</strong>-SA 50 D braun<br />
5 0,500 6199 18 4<br />
<strong>SKL</strong>-SA 50 D buche<br />
5 0,500 6199 18 6<br />
Preis<br />
€/St.<br />
J<br />
Stoßstellenabdeckung zur einwandfreien Verbindung der Kanalsegmente.<br />
Inneneckhaube<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-I 50 D reinweiß<br />
5 0,700 6199 12 2<br />
<strong>SKL</strong>-I 50 D cremeweiß 5 0,700 6199 12 4<br />
<strong>SKL</strong>-I 50 D braun<br />
5 0,700 6199 12 6<br />
<strong>SKL</strong>-I 50 D buche<br />
5 0,700 6199 12 8<br />
Preis<br />
€/St.<br />
J<br />
Inneneck zur Richtungsänderung der <strong>SKL</strong>-Kanäle.<br />
Außeneckhaube<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-A 50 D reinweiß<br />
5 1,200 6199 13 3<br />
<strong>SKL</strong>-A 50 D cremeweiß 5 1,200 6199 13 5<br />
<strong>SKL</strong>-A 50 D braun<br />
5 1,200 6199 13 7<br />
<strong>SKL</strong>-A 50 D buche<br />
5 1,200 6199 13 9<br />
Preis<br />
€/St.<br />
J<br />
Außeneck zur Richtungsänderung der <strong>SKL</strong>-Kanäle.<br />
Endstück links<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-EL 50 D reinweiß<br />
5 0,500 6199 15 0<br />
<strong>SKL</strong>-EL 50 D cremeweiß 5 0,500 6199 15 2<br />
<strong>SKL</strong>-EL 50 D braun<br />
5 0,500 6199 15 4<br />
<strong>SKL</strong>-EL 50 D buche<br />
5 0,500 6199 15 6<br />
Preis<br />
€/St.<br />
J<br />
Endstück links zum Verschließen der <strong>SKL</strong>-Kanäle.<br />
Endstück rechts<br />
Geräteträger<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-ER 50 D reinweiß<br />
5 0,500 6199 16 3<br />
<strong>SKL</strong>-ER 50 D cremeweiß 5 0,500 6199 16 5<br />
<strong>SKL</strong>-ER 50 D braun<br />
5 0,500 6199 16 7<br />
<strong>SKL</strong>-ER 50 D buche<br />
5 0,500 6199 16 9<br />
Endstück rechts zum Verschließen der <strong>SKL</strong>-Kanäle.<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-R/D reinweiß<br />
1 11,400 6199 40 2<br />
<strong>SKL</strong>-R/D cremeweiß 1 11,400 6199 40 4<br />
<strong>SKL</strong>-R/D braun<br />
1 11,400 6199 40 6<br />
<strong>SKL</strong>-R/D buche<br />
1 11,400 6199 40 8<br />
Geräteträger universell bestückbar für alle <strong>SKL</strong>-Kanäle.<br />
1-fach leer<br />
Preis<br />
€/St.<br />
J<br />
Preis<br />
€/St.<br />
J<br />
06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
140 <strong>LFS</strong><br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
Geräteträger universell bestückbar für alle <strong>SKL</strong>-Kanäle.<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. PVC<br />
€/St.<br />
J<br />
<strong>SKL</strong>-Z/D reinweiß 1 13,000 6199 44 2<br />
<strong>SKL</strong>-Z/D cremeweiß 1 13,000 6199 44 4<br />
<strong>SKL</strong>-Z/D braun 1 13,000 6199 44 6<br />
<strong>SKL</strong>-Z/D buche 1 13,000 6199 44 8<br />
<strong>SKL</strong> Sockeleistenkanäle<br />
Geräteträger<br />
1-fach mit Zentralscheibe<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. PVC J<br />
<strong>SKL</strong>-DS/D reinweiß 1 19,000 6199 42 1<br />
<strong>SKL</strong>-DS/D cremeweiß 1 19,000 6199 42 3<br />
<strong>SKL</strong>-DS/D braun 1 19,000 6199 42 5<br />
<strong>SKL</strong>-DS/D buche 1 19,000 6199 42 7<br />
Geräteträger mit einer 2-fach-Steckdose vorverdrahtet für alle <strong>SKL</strong> Kanäle.<br />
2-fach mit Steckdosen und Kindersicherung<br />
Typ<br />
Farbe Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. PVC J<br />
<strong>SKL</strong>-45/D reinweiß 1 10,000 6199 46 1<br />
<strong>SKL</strong>-45/D cremeweiß 1 10,000 6199 46 3<br />
<strong>SKL</strong>-45/D braun 1 10,000 6199 46 5<br />
<strong>SKL</strong>-45/D buche 1 10,000 6199 46 7<br />
Geräteträgersystem für alle <strong>SKL</strong> Kanäle, bestückbar mit allen Modul 45-Einbaugeräten.<br />
Geräteträger<br />
Geräteträger<br />
2-fach leer bestückbar mit Modul 45 Geräten.<br />
06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
<strong>LFS</strong> 141
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
<strong>SKL</strong> Sockelleistenkanäle<br />
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>, Typ <strong>SKL</strong> 70 D<br />
<strong>SKL</strong><br />
70<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>SKL</strong>-70 D reinweiß 2000 24 57,700 6199 20 2<br />
<strong>SKL</strong>-70 D cremeweiß 2000 24 57,700 6199 20 4<br />
<strong>SKL</strong>-70 D braun 2000 24 57,700 6199 20 6<br />
<strong>SKL</strong>-70 D buche 2000 24 57,700 6199 20 8<br />
Kanaloberteil und -unterteil mit Bodenlochung und eingefärbten elastischen Anschlusslippen.<br />
Preis<br />
€/m<br />
J<br />
Stoßstellenabdeckung<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-SA 70 D reinweiß<br />
5 0,600 6199 28 1<br />
<strong>SKL</strong>-SA 70 D cremeweiß 5 0,600 6199 28 3<br />
<strong>SKL</strong>-SA 70 D braun<br />
5 0,600 6199 28 5<br />
<strong>SKL</strong>-SA 70 D buche<br />
5 0,600 6199 28 7<br />
Preis<br />
€/St.<br />
J<br />
Stoßstellenabdeckung zur einwandfreien Verbindung der Kanalsegmente.<br />
Inneneckhaube<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-I 70 D reinweiß<br />
5 0,900 6199 22 3<br />
<strong>SKL</strong>-I 70 D cremeweiß 5 0,900 6199 22 5<br />
<strong>SKL</strong>-I 70 D braun<br />
5 0,900 6199 22 7<br />
<strong>SKL</strong>-I 70 D buche<br />
5 0,900 6199 22 9<br />
Preis<br />
€/St.<br />
J<br />
Inneneck zur Richtungsänderung der <strong>SKL</strong>-Kanäle.<br />
Außeneckhaube<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-A 70 D reinweiß<br />
5 1,500 6199 23 2<br />
<strong>SKL</strong>-A 70 D cremeweiß 5 1,500 6199 23 4<br />
<strong>SKL</strong>-A 70 D braun<br />
5 1,500 6199 23 6<br />
<strong>SKL</strong>-A 70 D buche<br />
5 1,500 6199 23 8<br />
Preis<br />
€/St.<br />
J<br />
Außeneck zur Richtungsänderung der <strong>SKL</strong>-Kanäle.<br />
Endstück links<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-EL 70 D reinweiß<br />
5 0,600 6199 25 1<br />
<strong>SKL</strong>-EL 70 D cremeweiß 5 0,600 6199 25 3<br />
<strong>SKL</strong>-EL 70 D braun<br />
5 0,600 6199 25 5<br />
<strong>SKL</strong>-EL 70 D buche<br />
5 0,600 6199 25 7<br />
Preis<br />
€/St.<br />
J<br />
Endstück links zum Verschließen der <strong>SKL</strong>-Kanäle.<br />
Endstück rechts<br />
Geräteträger<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-ER 70 D reinweiß<br />
5 0,600 6199 26 2<br />
<strong>SKL</strong>-ER 70 D cremeweiß 5 0,600 6199 26 4<br />
<strong>SKL</strong>-ER 70 D braun<br />
5 0,600 6199 26 6<br />
<strong>SKL</strong>-ER 70 D buche<br />
5 0,600 6199 26 8<br />
Endstück rechts zum Verschließen der <strong>SKL</strong>-Kanäle.<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
<strong>SKL</strong>-R/D reinweiß<br />
1 11,400 6199 40 2<br />
<strong>SKL</strong>-R/D cremeweiß 1 11,400 6199 40 4<br />
<strong>SKL</strong>-R/D braun<br />
1 11,400 6199 40 6<br />
<strong>SKL</strong>-R/D buche<br />
1 11,400 6199 40 8<br />
Geräteträger universell bestückbar für alle <strong>SKL</strong>-Kanäle.<br />
1-fach leer<br />
Preis<br />
€/St.<br />
J<br />
Preis<br />
€/St.<br />
J<br />
06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
142 <strong>LFS</strong><br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>SKL</strong> <strong>Sockelleistenkanal</strong>-<strong>Systeme</strong><br />
Geräteträger universell bestückbar für alle <strong>SKL</strong>-Kanäle.<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. PVC<br />
€/St.<br />
J<br />
<strong>SKL</strong>-Z/D reinweiß 1 13,000 6199 44 2<br />
<strong>SKL</strong>-Z/D cremeweiß 1 13,000 6199 44 4<br />
<strong>SKL</strong>-Z/D braun<br />
1 13,000 6199 44 6<br />
<strong>SKL</strong>-Z/D buche<br />
1 13,000 6199 44 8<br />
<strong>SKL</strong> Sockelleistenkanäle<br />
Geräteträger<br />
1-fach mit Zentralscheibe<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. PVC J<br />
<strong>SKL</strong>-DS/D reinweiß 1 19,000 6199 42 1<br />
<strong>SKL</strong>-DS/D cremeweiß 1 19,000 6199 42 3<br />
<strong>SKL</strong>-DS/D braun<br />
1 19,000 6199 42 5<br />
<strong>SKL</strong>-DS/D buche<br />
1 19,000 6199 42 7<br />
Geräteträger mit einer 2-fach-Steckdose vorverdrahtet für alle <strong>SKL</strong> Kanäle.<br />
2-fach mit Steckdosen und Kindersicherung<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. PVC J<br />
<strong>SKL</strong>-45/D reinweiß 1 10,000 6199 46 1<br />
<strong>SKL</strong>-45/D cremeweiß 1 10,000 6199 46 3<br />
<strong>SKL</strong>-45/D braun<br />
1 10,000 6199 46 5<br />
<strong>SKL</strong>-45/D buche<br />
1 10,000 6199 46 7<br />
Geräteträgersystem für alle <strong>SKL</strong> Kanäle, bestückbar mit allen Modul 45-Einbaugeräten.<br />
Geräteträger<br />
Geräteträger<br />
2-fach leer bestückbar mit Modul 45 Geräten.<br />
Typ<br />
2650<br />
Kanaloberteil und -unterteil mit Bodenlochung.<br />
Farbe<br />
steingrau<br />
Länge<br />
mm<br />
2000<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
m kg/% m PVC<br />
36 43,000 6020 80 1<br />
Bodenkanal, Typ 2650<br />
Preis<br />
€/m<br />
J<br />
BK<br />
06 <strong>LFS</strong>_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
<strong>LFS</strong> 143
Sprache ändern
