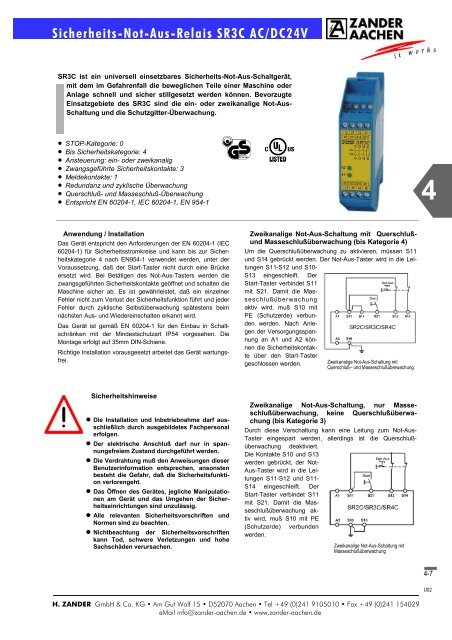

<strong>Sicherheits</strong>-<strong>Not</strong>-<strong>Aus</strong>-<strong>Relais</strong> <strong>SR3C</strong> <strong>AC</strong>/<strong>DC24V</strong><br />

<strong>SR3C</strong> ist ein universell einsetzbares <strong>Sicherheits</strong>-<strong>Not</strong>-<strong>Aus</strong>-Schaltgerät,<br />

mit dem im Gefahrenfall die beweglichen Teile einer Maschine oder<br />

Anlage schnell und sicher stillgesetzt werden können. Bevorzugte<br />

Einsatzgebiete des <strong>SR3C</strong> sind die ein- oder zweikanalige <strong>Not</strong>-<strong>Aus</strong>-<br />

Schaltung und die Schutzgitter-Überwachung.<br />

• STOP-Kategorie: 0<br />

• Bis <strong>Sicherheits</strong>kategorie: 4<br />

• Ansteuerung: ein- oder zweikanalig<br />

• Zwangsgeführte <strong>Sicherheits</strong>kontakte: 3<br />

• Meldekontakte: 1<br />

• Redundanz und zyklische Überwachung<br />

• Querschluß- und Masseschluß-Überwachung<br />

• Entspricht EN 60204-1, IEC 60204-1, EN 954-1<br />

Anwendung / Installation<br />

Das Gerät entspricht den Anforderungen der EN 60204-1 (IEC<br />

60204-1) für <strong>Sicherheits</strong>stromkreise und kann bis zur <strong>Sicherheits</strong>kategorie<br />

4 nach EN954-1 verwendet werden, unter der<br />

Voraussetzung, daß der Start-Taster nicht durch eine Brücke<br />

ersetzt wird. Bei Betätigen des <strong>Not</strong>-<strong>Aus</strong>-Tasters werden die<br />

zwangsgeführten <strong>Sicherheits</strong>kontakte geöffnet und schalten die<br />

Maschine sicher ab. Es ist gewährleistet, daß ein einzelner<br />

Fehler nicht zum Verlust der <strong>Sicherheits</strong>funktion führt und jeder<br />

Fehler durch zyklische Selbstüberwachung spätestens beim<br />

nächsten <strong>Aus</strong>- und Wiedereinschalten erkannt wird.<br />

Das Gerät ist gemäß EN 60204-1 für den Einbau in Schaltschränken<br />

mit der Mindestschutzart IP54 vorgesehen. Die<br />

Montage erfolgt auf 35mm DIN-Schiene.<br />

Richtige Installation vorausgesetzt arbeitet das Gerät wartungsfrei.<br />

<strong>Sicherheits</strong>hinweise<br />

� Die Installation und Inbetriebnahme darf ausschließlich<br />

durch ausgebildetes Fachpersonal<br />

erfolgen.<br />

� Der elektrische Anschluß darf nur in spannungsfreiem<br />

Zustand durchgeführt werden.<br />

� Die Verdrahtung muß den Anweisungen dieser<br />

Benutzerinformation entsprechen, ansonsten<br />

besteht die Gefahr, daß die <strong>Sicherheits</strong>funktion<br />

verlorengeht.<br />

� Das Öffnen des Gerätes, jegliche Manipulationen<br />

am Gerät und das Umgehen der <strong>Sicherheits</strong>einrichtungen<br />

sind unzulässig.<br />

� Alle relevanten <strong>Sicherheits</strong>vorschriften und<br />

Normen sind zu beachten.<br />

� Nichtbeachtung der <strong>Sicherheits</strong>vorschriften<br />

kann Tod, schwere Verletzungen und hohe<br />

Sachschäden verursachen.<br />

Zweikanalige <strong>Not</strong>-<strong>Aus</strong>-Schaltung mit Querschlußund<br />

Masseschlußüberwachung (bis Kategorie 4)<br />

Um die Querschlußüberwachung zu aktivieren, müssen S11<br />

und S14 gebrückt werden. Der <strong>Not</strong>-<strong>Aus</strong>-Taster wird in die Leitungen<br />

S11-S12 und S10-<br />

S13 eingeschleift. Der<br />

Start-Taster verbindet S11<br />

mit S21. Damit die Masseschlußüberwachung<br />

aktiv wird, muß S10 mit<br />

PE (Schutzerde) verbunden<br />

werden. Nach Anlegen<br />

der Versorgungsspannung<br />

an A1 und A2 können<br />

die <strong>Sicherheits</strong>kontak-<br />

te über den Start-Taster<br />

geschlossen werden.<br />

Zweikanalige <strong>Not</strong>-<strong>Aus</strong>-Schaltung mit<br />

Querschluß– und Masseschlußüberwachung<br />

Zweikanalige <strong>Not</strong>-<strong>Aus</strong>-Schaltung, nur Masseschlußüberwachung,<br />

keine Querschlußüberwachung<br />

(bis Kategorie 3)<br />

Durch diese Verschaltung kann eine Leitung zum <strong>Not</strong>-<strong>Aus</strong>-<br />

Taster eingespart werden, allerdings ist die Querschlußüberwachung<br />

deaktiviert.<br />

Die Kontakte S10 und S13<br />

werden gebrückt, der <strong>Not</strong>-<br />

<strong>Aus</strong>-Taster wird in die Leitungen<br />

S11-S12 und S11-<br />

S14 eingeschleift. Der<br />

Start-Taster verbindet S11<br />

mit S21. Damit die Masseschlußüberwachungaktiv<br />

wird, muß S10 mit PE<br />

(Schutzerde) verbunden<br />

werden.<br />

Zweikanalige <strong>Not</strong>-<strong>Aus</strong>-Schaltung mit<br />

Masseschlußüberwachung<br />

H. ZANDER GmbH & Co. KG • Am Gut Wolf 15 • D52070 Aachen • Tel +49 (0)241 9105010 • Fax +49 (0)241 154029<br />

eMail info@zander-aachen.de • www.zander-aachen.de<br />

4<br />

4-7<br />

U02


4-8<br />

Einkanalige <strong>Not</strong>-<strong>Aus</strong>-Schaltung (bis Kategorie 1)<br />

Falls es die Risikoabschätzung nach EN954-1 zuläßt, kann das<br />

<strong>SR3C</strong> auch als <strong>Not</strong>-<strong>Aus</strong>-Schaltung mit einkanaliger Ansteuerung<br />

betrieben werden.<br />

Dazu werden die Kontakte<br />

S10 und S13 sowie S12<br />

und S14 gebrückt. Der<br />

(einkanalige) <strong>Not</strong>-<strong>Aus</strong>-<br />

Taster wird in die Leitung<br />

S11-S12/S14 eingeschleift.<br />

Auch in dieser Verschaltung<br />

ist die Masseschlußüberwachung<br />

wirksam, wenn<br />

S10 mit PE verbunden wird.<br />

Zweikanalige Schiebeschutzgitter-Überwachung<br />

mit Masse- und Querschlußüberwachung (bis Kategorie<br />

4)<br />

Diese Schaltungsvariante entspricht im Prinzip der zweikanaligen<br />

<strong>Not</strong>-<strong>Aus</strong>-Schaltung (s.o.), jedoch wird der <strong>Not</strong>-<strong>Aus</strong>-Taster<br />

durch zwei Grenztaster<br />

ersetzt, welche die Stellung<br />

des Schiebeschutzgitters<br />

überwachen. Die<br />

Grenztaster müssen<br />

zwangsöffnend sein, d.h.<br />

durch aktive Krafteinwirkung<br />

die elektrische Verbindung<br />

trennen.<br />

<strong>Sicherheits</strong>-<strong>Not</strong>-<strong>Aus</strong>-<strong>Relais</strong> <strong>SR3C</strong> <strong>AC</strong>/<strong>DC24V</strong><br />

Einkanalige <strong>Not</strong>-<strong>Aus</strong>-Schaltung mit<br />

Masseschlußüberwachung<br />

Zweikanalige Schiebeschutzgitterüberwachung mit<br />

Querschluß– und Masseschlußüberwachung<br />

Startverhalten<br />

Das <strong>SR3C</strong> hat einen Eingang für einen Start-Taster. Bei Betätigung<br />

des Start-Tasters werden die <strong>Sicherheits</strong>kontakte geschlossen.<br />

Je nach Anwendung und geforderter <strong>Sicherheits</strong>kategorie<br />

kann dieser wie folgt verdrahtet werden:<br />

Überwachter manueller Start.<br />

Es wird überwacht, daß der Start-Taster<br />

vor dem Schließen der <strong>Not</strong>-<strong>Aus</strong>-Taster<br />

geöffnet wurde.<br />

Manueller Start ohne Überwachung<br />

Automatischer Start (z.B. für Anwendung<br />

mit einer Schutztür).<br />

Max. zul. Verzögerung beim Schließen<br />

der <strong>Sicherheits</strong>schalter an S12 und S13:<br />

S12 vor S13: 50ms;<br />

S13 vor S12: beliebig<br />

Rückführkreis<br />

Der Rückführkreis überwacht an das NOT-<br />

AUS-Schaltgerät angeschlossene Schütze<br />

oder die Erweiterungsmodule SREC bzw.<br />

SRTC. KA , KB sind zwangsgeführte Kontakte<br />

des angeschlossenen Schützes bzw. Erweiterungsmoduls;<br />

bis Kategorie 3.<br />

<strong>Sicherheits</strong>kontakte<br />

Das <strong>SR3C</strong> besitzt drei zwangsgeführte,<br />

redundante <strong>Sicherheits</strong>kontakte (13-14,<br />

23-24, 33-34, Schließer), und einen<br />

Meldekontakt (41-42, Öffner).<br />

Techn. Daten<br />

Entspricht den Normen VDE0113 Teil 1: 1998-11, EN60204-1:1997<br />

IEC60204-1:1997, EN954-1:1996<br />

Betriebsspannung <strong>AC</strong>/<strong>DC24V</strong><br />

Es muß ein Steuertrafo nach VDE0551 mit galvanischer<br />

Trennung zum Netz vorgeschaltet werden<br />

Zulässige Abweichung +/-10%<br />

Leistungsaufnahme ca. 2,5VA (Version 472173); ca. 1,5W (472172)<br />

Steuerspannung an S11 <strong>DC24V</strong><br />

Steuerstrom ca. 60mA<br />

<strong>Sicherheits</strong>kontaktbestückung 3 Schließer<br />

Meldekontaktbestückung 1 Öffner<br />

Max. Schaltspannung <strong>AC</strong>250V<br />

Version 472172<br />

Schaltleistung <strong>Sicherheits</strong>kontakte<br />

(13-14, 23-24, 33-34)<br />

Version 472172<br />

Schaltleistung Meldekontakt (41-42)<br />

Version 472173 - Hohe DC-<br />

Schaltleistung<br />

Schaltleistung <strong>Sicherheits</strong>kontakte<br />

(13-14, 23-24, 33-34)<br />

Version 472173<br />

Schaltleistung Meldekontakt (41-42)<br />

Best-Nr Artikel<br />

472172 <strong>SR3C</strong>, <strong>AC</strong>/DC 24V<br />

472173 <strong>SR3C</strong>, <strong>AC</strong>/DC 24V (hohe DC-Schaltleistung)<br />

H. ZANDER GmbH & Co. KG • Am Gut Wolf 15 • D52070 Aachen • Tel +49 (0)241 9105010 • Fax +49 (0)241 154029<br />

eMail info@zander-aachen.de • www.zander-aachen.de<br />

22,5<br />

99<br />

<strong>AC</strong>: 250V, 2000VA, 8A für <strong>AC</strong>-12<br />

250V, 3A für <strong>AC</strong>-15<br />

DC: 24V, 48W, 2A für DC-12 und DC-13<br />

max. Summenstrom 15A (13-14; 23-24; 33-34)<br />

<strong>AC</strong>: 250V, 500VA, 2A für <strong>AC</strong>-12<br />

DC: 24V, 30W, 1,25A für DC-12<br />

<strong>AC</strong>: 250V, 2000VA, 8A für <strong>AC</strong>-12<br />

250V, 3A für <strong>AC</strong>-15<br />

DC: 50V, 400W, 8A für DC-12<br />

24V, 3A für DC-13<br />

Max. Summenstrom 15A (13-14; 23-24; 33-34)<br />

<strong>AC</strong>: 250V, 500VA, 2A für <strong>AC</strong>-12<br />

DC: 50V, 100W, 2A für DC-12<br />

Mindestkontaktbelastung 24V, 20mA<br />

Kontatktabsicherung 6A träge oder 8A flink<br />

Max. Leitungsquerschnitt 2,5mm2 Max. Länge Steuerleitungen 1000m bei 0,75mm2 Kontaktwerkstoff AgNi<br />

Kontaktlebensdauer mech. ca. 1x107, elektr. 1x105 Schaltspiele<br />

Prüfspannung 2,5kV (Steuerspannung/Kontakte)<br />

Kriech- und Luftstrecken 4kV DIN VDE 0110-1:1997-04<br />

Schutzart IP20<br />

Temperaturbereich -15oC bis +40oC Gewicht ca. 230g<br />

Montage Hutschiene nach DIN EN 50022-35<br />
