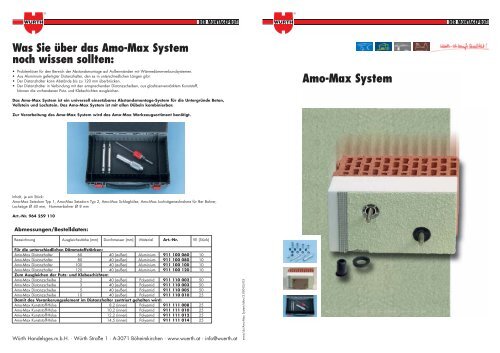

Was Sie über das Amo-Max System
noch wissen sollten:
• Problemlöser für den Bereich der Abstandsmontage auf Außenwänden mit Wärmedämmverbundsystemen.
• Aus Aluminium gefertigter Distanzhalter, den es in unterschiedlichen Längen gibt.
• Der Distanzhalter kann Abstände bis zu 120 mm überbrücken.
• Der Distanzhalter in Verbindung mit den entsprechenden Distanzscheiben, aus glasfaserverstärktem Kunststoff,
können die vorhandenen Putz- und Klebschichten ausgleichen.
Amo-Max System
Das Amo-Max System ist ein universell einsetzbares Abstandsmontage-System für die Untergründe Beton,
Vollstein und Lochstein. Das Amo-Max System ist mit allen Dübeln kombinierbar.
Zur Verarbeitung des Amo-Max System wird das Amo-Max Werkzeugsortiment benötigt.
Inhalt, je ein Stück:
Amo-Max Setzdorn Typ 1, Amo-Max Setzdorn Typ 2, Amo-Max Schlaghülse, Amo-Max Lochsägenaufnahme für 8er Bohrer,
Lochsäge Ø 40 mm, Hammerbohrer Ø 8 mm
Art.-Nr. 964 259 110
Abmessungen/Bestelldaten:
Bezeichnung Ausgleichsstärke (mm) Durchmesser (mm) Material Art.-Nr. VE (Stück)
Für die unterschiedlichen Dämmstoffstärken:
Amo-Max Distanzhalter 60 40 (außen) Aluminium 911 100 060 10
Amo-Max Distanzhalter 80 40 (außen) Aluminium 911 100 080 10
Amo-Max Distanzhalter 100 40 (außen) Aluminium 911 100 100 10
Amo-Max Distanzhalter 120 40 (außen) Aluminium 911 100 120 10
Zum Ausgleichen der Putz- und Klebeschichten:
Amo-Max Distanzscheibe 2 40 (außen) Polyamid 911 110 002 50
Amo-Max Distanzscheibe 3 40 (außen) Polyamid 911 110 003 50
Amo-Max Distanzscheibe 5 40 (außen) Polyamid 911 110 005 50
Amo-Max Distanzscheibe 10 40 (außen) Polyamid 911 110 010 25
Damit das Verankerungselement im Distanzhalter zentriert gehalten wird:
Amo-Max Kunststoff-Hülse 8,2 (innen) Polyamid 911 111 008 25
Amo-Max Kunststoff-Hülse 10,2 (innen) Polyamid 911 111 010 25
Amo-Max Kunststoff-Hülse 12,2 (innen) Polyamid 911 111 012 25
Amo-Max Kunststoff-Hülse 14,5 (innen) Polyamid 911 111 014 25
Würth Handelsges.m.b.H. · Würth Straße 1 · A-3071 Böheimkirchen · www.wuerth.at · info@wuerth.at
mwa/cb/Amo-Max System/dhm/2.000-03/03

Setzanweisung/Verarbei tungshinweise:
Bild 1:
Bild 5:
Vordach
• Vorbohren des Wärmedämmverbundsystems, erstellen der
Zentrierbohrung im Untergrund bei gleichzeitigem Anfräsen der
Putzschicht (ohne Schlag)
• Entfernen der Putzschicht
• Erstellen des Bohrlochs entsprechend dem gewählten
Verankerungsmittel
• Montage des gewählten Verankerungselements nach der
entsprechenden Setzanweisung
Vordach
Bild 6:
Pergola
Bild 2:
• Einstecken des Montagesetzdorns mit entsprechendem
Durchmesser
in die Bohrung
• Setzen der Kunststoffhülse und der Distanzscheibe
• Passende Distanzscheibe so auswählen, dass Putz- und
Klebeschichten ausgeglichen werden können
• Mit Kunststoffhülse Verankerungselement zentrieren
Wintergarten
Klappladen
Bild 3:
• Eintreiben des Amo-Max Distanzhalters über den Montagesetzdorn
mit Hilfe der Schlaghülse
Bild 7:
• Fixieren des Anbauteils
Ziergitter
Sonnenrollo
Bild 4:
• Herausziehen des Montagesetzdorns
Bild 8:
• Verankern des Anbauteils entsprechend den Vorgaben der
Setzanweisung des gewählten Verankerungselements
Kamera
