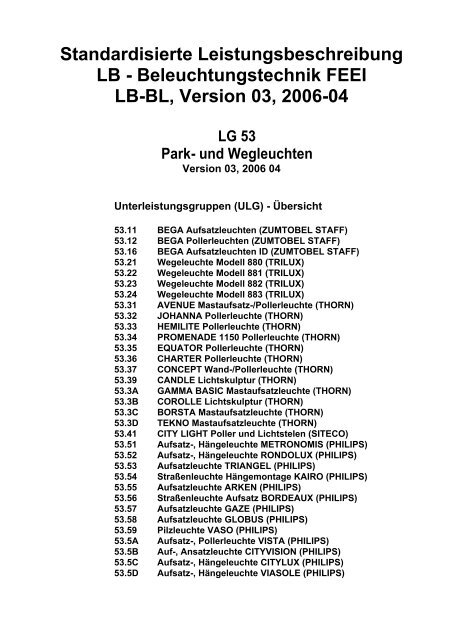

Standardisierte Leistungsbeschreibung

LB - Beleuchtungstechnik FEEI

LB-BL, Version 03, 2006-04

LG 53

Park- und Wegleuchten

Version 03, 2006 04

Unterleistungsgruppen (ULG) - Übersicht

53.11 BEGA Aufsatzleuchten (ZUMTOBEL STAFF)

53.12 BEGA Pollerleuchten (ZUMTOBEL STAFF)

53.16 BEGA Aufsatzleuchten ID (ZUMTOBEL STAFF)

53.21 Wegeleuchte Modell 880 (TRILUX)




53.31 AVENUE Mastaufsatz-/Pollerleuchte (THORN)

53.32 JOHANNA Pollerleuchte (THORN)

53.33 HEMILITE Pollerleuchte (THORN)

53.34 PROMENADE 1150 Pollerleuchte (THORN)

53.35 EQUATOR Pollerleuchte (THORN)

53.36 CHARTER Pollerleuchte (THORN)

53.37 CONCEPT Wand-/Pollerleuchte (THORN)

53.39 CANDLE Lichtskulptur (THORN)

53.3A GAMMA BASIC Mastaufsatzleuchte (THORN)

53.3B COROLLE Lichtskulptur (THORN)

53.3C BORSTA Mastaufsatzleuchte (THORN)

53.3D TEKNO Mastaufsatzleuchte (THORN)

53.41 CITY LIGHT Poller und Lichtstelen (SITECO)

53.51 Aufsatz-, Hängeleuchte METRONOMIS (PHILIPS)

53.52 Aufsatz-, Hängeleuchte RONDOLUX (PHILIPS)

53.53 Aufsatzleuchte TRIANGEL (PHILIPS)

53.54 Straßenleuchte Hängemontage KAIRO (PHILIPS)

53.55 Aufsatzleuchte ARKEN (PHILIPS)

53.56 Straßenleuchte Aufsatz BORDEAUX (PHILIPS)

53.57 Aufsatzleuchte GAZE (PHILIPS)

53.58 Aufsatzleuchte GLOBUS (PHILIPS)

53.59 Pilzleuchte VASO (PHILIPS)

53.5A Aufsatz-, Pollerleuchte VISTA (PHILIPS)

53.5B Auf-, Ansatzleuchte CITYVISION (PHILIPS)

53.5C Aufsatz-, Hängeleuchte CITYLUX (PHILIPS)

53.5D Aufsatz-, Hängeleuchte VIASOLE (PHILIPS)

Unterleistungsgruppen (ULG) - Übersicht

53.5E Ansatz-, Hängeleuchte KOPENHAGEN (PHILIPS)

53.5F Hängeleuchte AGORA, AGORA CAMPANA (PHILIPS)

53.5G Lichtstele LIGHTCOLUMN (PHILIPS)

53.5H Pollerleuchte LIGHT HOUSE (PHILIPS)

53.5I Pollerleuchte VERONA (PHILIPS)

53.5J Auf-, Ansatzleuchte STRADALUX (PHILIPS)

53.5K Auf-, Ansatzleuchte STRADASOLE (PHILIPS)

53.5L Ansatzleuchte MILEWIDE (PHILIPS)

53.5M Ansatzleuchte VIKING VISION (PHILIPS)

53.5N LIGHTCOLUMN OLF-Lichtstele (PHILIPS)

53.5O LIGHTHOUSE Poller-L. (PHILIPS)

53.5P VERONA Poller-L. (PHILIPS)

53.5Z Aufzahlungen und Zubehör (PHILIPS)

LB-BL, Version 03, 2006-04, LG 53 Park- und Wegleuchten Datum: 17.05.2006

53 Park- und Wegleuchten

Version 03, 2006-04

53.11 BEGA Aufsatzleuchten (ZUMTOBEL STAFF)

Ständige Vertragsbestimmungen:

Aufsatzleuchten Modell BEGA.

Angaben im Positionsstichwort:

Im Stichwort angegeben sind die Lampenzahl und

Leistung in Watt (z.B. 1/80W) und der Lampentyp - sofern

sich die Leistung nicht auf T26 Leuchtstofflampen

bezieht.

53.11 01

Aufsatzleuchte für Hochdrucklampen HME,

anschlussfertig mit Rohrbögen (RB) für 1-fach, 2-fach

oder 3-fach Anordnung, asymmetrische, 360 Grad um die

Leuchtenachse verstellbare Lichtstärkeverteilung,

Leuchtengehäuse aus Aluminiumguss, Aluminium und

Edelstahl, Kunststoffabdeckung klar mit optischer

Struktur, Reflektor aus eloxiertem Reinstaluminium, für

Masthöhe 3500 - 4000 mm, Mastzopf Durchmesser 76

mm, Farbe grafit,

z.B. Aufsatzleute BEGA 9858 von ZUMTOBEL STAFF

oder Gleichwertiges.

Angebotenes Erzeugnis: ....

A BEGA Aufsatzleuchte RB IP44 HME 1/80W ST

53.11 02

Aufsatzleuchte für Hochdrucklampen HME, kugelförmig,


Edelstahl, weiße Kunststoffabdeckung, für Masthöhe

3000 mm, Mastzopf Durchmesser 82 mm, Farbe grafit

oder silber,




A BEGA Aufsatz-L.Kugel IP44 HME 1/80-125W ST

53.11 03

Aufsatzleuchte für Hochdrucklampen HME, kegelförmig,


Edelstahl, klare Kunststoffabdeckung, Lamellenreflektor

weiß, für Masthöhe 3500 - 4500 mm, Mastzopf

Durchmesser 76 mm, Farbe grafit, weiß oder silber,




A BEGA Aufsatz-L.Kegel IP44 HME 1/80-125W ST

53.11 04

Aufsatzleuchte mit asymmetrischer Lichtstärkeverteilung,

kegelförmig, für Hochdrucklampen HME, anschlussfertig

mit Mastverlängerung und Auslegern (+Aus.) in 1-fach, 2fach,

3-fach und 4-fach Anordnung, Leuchtengehäuse

aus Aluminiumguss, Aluminium und Edelstahl, klare

Kunststoffabdeckung mit optischer Struktur, Reflektor aus

eloxiertem Reinstaluminium, für Masthöhe 4000 - 6000

mm, Mastzopf Durchmesser 76 mm, Farbe grafit oder

silber,




A BEGA Aufsatz-L.Kegel+Aus.IP44 HME 1/80-125W ST

53.11 05


trapezförmig, für Hochdrucklampen HME,


Edelstahl, Sicherheitsglas, Reflektor aus eloxiertem

Reinstaluminium, für Masthöhe 7000 - 9000 mm,

Mastzopf Durchmesser 76 mm, Farbe grafit oder silber,




D BEGA Aufsatz-L.Trapez IP44 HME 1/250W ST

53.11 06


trapezförmig, zweifach, für Hochdrucklampen HME,


Edelstahl, Sicherheitsglas, Reflektor aus eloxiertem


Mastzopf Durchmesser 76 mm, Farbe grafit oder silber,




B BEGA Aufsatz-L.Trapez 2f.IP44 HME 2/80-125W ST

53.11 07


Kofferleuchte, für Hochdrucklampen HIE/HSE,

Leuchtengehäuse aus Aluminiumguss und Edelstahl,

Sicherheitsglas, Reflektor aus eloxiertem


Mastzopf Durchmesser 76 mm, Farbe grafit,

z.B. Aufsatzleute BEGA 9416/9716 von ZUMTOBEL

STAFF oder Gleichwertiges.


A BEGA Aufsatz-L.Koffer IP44 HIE/HSE 1/250W ST

B BEGA Aufsatz-L.Koffer IP44 HIE/HSE 1/400W ST

53.11 09

Wandarm BEGA 306 für die Montage an Wand,

Hausecke oder Mast, aus Aluminiumguss, Farbe grafit,

für Aufsatzleuchten Modell BEGA 9416/9716

Hochdrucklampen HIE/HSE von ZUMTOBEL STAFF oder

Gleichwertiges.

A Wandarm für BEGA Aufsatzleuchte HIE/HSE ST

ÖNORM B 2062: LBBL03-LG53 Seite 1 von 60


53.11 10

Aufsatzleuchte als Flächenstrahler (Fl-str.) mit

asymmetrischer Lichtstärkeverteilung, für

Hochdrucklampen HIT/HST-DE, Leuchtengehäuse aus

Aluminiumguss, Aluminium und Edelstahl,

Sicherheitsglas, Reflektor aus eloxiertem

Reinstaluminium, Anstellwinkel einstellbar von -30 bis +90

Grad, Mastzopf Durchmesser 76 mm, Farbe grafit oder

silber,

z.B. Aufsatzleute BEGA

8141/8145/8225/8142/8146/8226 von ZUMTOBEL



A BEGA Aufs.-L.Fl-str.IP65 HIT/HST-DE 1/70W ST

Anschlussfertig in 1-facher Ausführung, für Masthöhe

4000 - 5000 mm.

B BEGA Aufs.-L.Fl-str.IP65 HIT/HST-DE 1/150W ST


5000 - 6000 mm.

C BEGA Aufs.-L.Fl-str.IP65 HIT/HST-DE 1/250W ST


6000 - 7000 mm.

D BEGA Aufs.-L.Fl-str.IP65 HIT/HST-DE 2/70W ST


4000 - 5000 mm.

E BEGA Aufs.-L.Fl-str.IP65 HIT/HST-DE 2/150W ST


5000 - 6000 mm.

F BEGA Aufs.-L.Fl-str.IP65 HIT/HST-DE 2/250W ST


6000 - 7000 mm.

53.12 BEGA Pollerleuchten (ZUMTOBEL STAFF)


Pollerleuchten Modell BEGA.




sich die Leistung nicht auf T26 Leuchtstofflampen

bezieht.

53.12 01

Pollerleuchte als Flächenstrahler für Hochdrucklampen

HIT-CE, Leuchtengehäuse aus Aluminiumguss,

Aluminium und Edelstahl, Reflektor aus eloxiertem

Reinstaluminium, Sicherheitsglas, mit Tür und

Anschlusskasten, mit Montageplatte zum Aufschrauben

auf ein Fundament oder Erdstück, Farbe grafit oder silber,

z.B. Flächenstrahler BEGA 8534 von ZUMTOBEL



A BEGA Flächenstrahler IP 65 HIT-CE 1/70W ST

B Erdstück für BEGA Flächenstrahler ST

Erdstück BEGA 895 passend zu Flächenstrahler Modell

BEGA von ZUMTOBEL STAFF oder Gleichwertiges.

53.12 02

Pollerleuchte für Hochdrucklampen HIT-CE,

Leuchtengehäuse aus Edelstahl, Borosilikatglas, mit

Reflektor aus Edelstahl und abgeschirmter Lichtquelle,


auf ein Fundament oder Erdstück,

z.B. Pollerleuchte BEGA 8214 aus Edelstahl von

ZUMTOBEL STAFF oder Gleichwertiges.


B BEGA Pollerleuchte IP65 HIT-CE 1/70W ST

53.12 03

Pollerleuchte für Leuchtstofflampen TC-TEL,

Leuchtengehäuse aus Edelstahl (Est.), Borosilikatglas,

mit Lamellenreflektor aus Edelstahl, Anschlusskasten, mit

Montageplatte zum Aufschrauben auf ein Fundament

oder Erdstück,

z.B. Pollerleuchte BEGA 8217 aus Edelstahl von



A BEGA Poller-L.Est.IP65 TC-TEL 1/32-42W EVG ST

53.12 04

Pollerleuchte mit ein- oder zweiseitigem Lichtaustritt, für

Leuchtstofflampen TC-D, Leuchtengehäuse aus

Edelstahl, Opalglas, Anschlusskasten, mit Montageplatte

zum Aufschrauben auf ein Fundament oder Erdstück,

z.B. Pollerleuchte BEGA 8211/8215 aus Edelstahl von



A BEGA Poller-L.1-seitig IP65 TC-D 1/26W ST

B BEGA Poller-L.2-seitig IP65 TC-D 1/26W ST

53.12 05

Lichtbauelement für Leuchtstofflampen TC-L,

Leuchtengehäuse aus Edelstahl, Opalglas,


auf ein Fundament oder Erdstück,

z.B. Pollerleuchte BEGA 8989/8990 aus Edelstahl von



A BEGA Lichtbauel.2-seit.IP65 TC-L 1/36W ST

Mit zweiseitigem Lichtaustritt.

B BEGA Lichtbauel.Gitter Est.IP65 TC-L 1/36W ST

Mit vergittertem Lichtaustritt.

53.12 06

Erdstück BEGA 896/897 passend zu Leuchten aus

verzinktem Stahl Modell BEGA von ZUMTOBEL STAFF



A Erdstück f.BEGA Leuchte TC-D/TC-L ST

Für Leuchten 8211, 8215, 8989, 8990, 8745, 8746.

B Erdstück f.BEGA Leuchte HIT-CE/TC-TEL ST

Für Leuchten 8217, 8214.



53.12 07

Pollerleuchte für Hochdrucklampen HME,


Edelstahl, weiße schlagfeste Kunststoffabdeckung, mit

Tür und Anschlusskasten, mit Montageplatte zum

Aufschrauben auf ein Fundament oder Erdstück, Farbe

grafit oder silber,

z.B. Pollerleuchte BEGA 8786 Abdeckung weiß von



A BEGA Pollerleuchte IP 55 HME 1/50W ST

53.12 08



Edelstahl, klare schlagfeste Kunststoffabdeckung, mit Tür

und Anschlusskasten, mit Montageplatte zum

Aufschrauben auf ein Fundament oder Erdstück, Farbe

grafit oder silber,

z.B. Pollerleuchte BEGA 8740 Abdeckung klar von



A BEGA Pollerleuchte klar IP 55 HME 1/50-80W ST

53.12 09



Edelstahl, klare schlagfeste Kunststoffabdeckung, mit

Lamellenreflektoren, mit Tür und Anschlusskasten, mit


oder Erdstück, Farbe grafit oder silber,

z.B. Pollerleuchte BEGA 8745 Abdeckung weiß mit

Lamellenreflektor von ZUMTOBEL STAFF oder



A BEGA Poller-L.Lamellen IP 55 HME 1/50-80W ST

53.12 10

Pollerleuchte für Hochdrucklampen HSE-E,


Edelstahl, klare schlagfeste Kunststoffabdeckung, mit

Lamellenreflektoren, mit Tür und Anschlusskasten, mit


oder Erdstück, Farbe grafit, weiß oder silber,

umschaltbares VG,

z.B. Pollerleuchte BEGA 8746 Abdeckung weiß mit

Lamellenreflektor von ZUMTOBEL STAFF oder



A BEGA Poll-L.Lam.IP55 HSE-E1/50-70W HIE1/70W ST

53.12 11

Erdstück BEGA 896 passend zu Pollerleuchten Modell

BEGA von ZUMTOBEL STAFF oder Gleichwertiges.


A Erdstück für BEGA Pollerleuchte ST

53.16 BEGA Aufsatzleuchten ID (ZUMTOBEL STAFF)


Aufsatzleuchten für indirekte Beleuchtung Modell (ID)

BEGA.




sich die Leistung nicht auf T26 Leuchtstofflampen bezieht

-, das Vorschaltgerät: EVG - energiesparendes,

elektronisches Vorschaltgerät.

53.16 01

Aufsatzleuchte für indirekte Beleuchtung, für

Hochdrucklampen HIT-CE, mit symmetrischer oder durch

Schwenken des Dachreflekorts um 0 - 30 Grad mit

asymmetrischer Lichtstärkeverteilung, Leuchtengehäuse

aus Aluminiumguss, Aluminium und Edelstahl,

Sicherheitsglas, Spiegel aus eloxiertem Reinstaluminium,

Mastzopf Durchmesser 76 mm, Farbe silber oder weiß,

z.B. Aufsatzleuchte für indirekte Beleuchtung BEGA

8200/8201 von ZUMTOBEL STAFF oder Gleichwertiges.


A BEGA Aufsatz-L.ID IP65 HIT-CE 1/70W ST

Für Masthöhe 3500 - 4000 mm.

B BEGA Aufsatz-L.ID IP65 HIT-CE 1/150W ST

Für Masthöhe 4000 - 5000 mm.

53.16 02

Aufsatzleuchte für indirekte Beleuchtung, für

Hochdrucklampen HIT-CE, mit asymmetrischer

Lichtstärkeverteilung, Leuchtengehäuse aus

Aluminiumguss, Aluminium und Edelstahl,

Sicherheitsglas, Spiegel aus eloxiertem Reinstaluminium,

für Masthöhe 4000 - 5000 mm, Mastzopf Durchmesser 76

mm, Farbe silber oder weiß,

z.B. Aufsatzleuchte BEGA 8208 für indirekte

Beleuchtung von ZUMTOBEL STAFF oder



B BEGA Aufsatz-L.ID ASY IP65 HIT-CE1/150W ST





Wegeleuchte Modell Design 880 für Halogen-

Metalldampflampen HIT.

Leuchtengehäuse:

Leuchtenkopf und Bodenplatte aus Aluminiumguss,

Standrohr aus Aluminium-Strangpressprofil, Querschnitt

oavl. Farbe anthrazit mit Metalleffekt, Strukturlack.

Abdeckung des Lampenraumes mit

temperaturwechselbeständigem

Einscheibensicherheitsglas.

Elektrischer Anschluss:

E-Block mit Vorschalt- und gegebenfalls Zündgerät mit

Abschaltautomatik, mit dreipoliger Anschlussklemme bis

2x4 mm2.

Schutzklasse: II Schutzart Lampenraum: IP65 Schutzart

Anschlussraum: IP23


Im Stichwort angegeben sind der Lampentyp (z.B. T16),

die Lampenzahl und Lampenleistung in Watt (z.B. 1x28),

und das Vorschaltgerät: E - elektronisches Vorschaltgerät

in digitaler Ausführung, VVG - verlustarmes,

magnetisches Vorschaltgerät.

53.21 01

Wegeleuchte Modell Design 880, optisches System mit

einseitigen asymmetrischen Lichtaustritt zur

Bodenbeleuchtung. Abmessungen (LxBxH):

312x170x1000 mm

z.B. TRILUX Wegeleuchte Modell 880 oder



A Mod 880 WegeL HIT-DE 1x70 VVG ST

B Mod 880 WegeL HIT-DE 1x150 VVG ST

53.21 31

Aufzahlung (Az) auf die Position Modell Design 880 für

die Ausführung mit Kabelübergangskasten,

z.B. TRILUX Wegeleuchte 880 Kabelübergangskasten


Angebotenes Erzeugnis....

B Az Mod 880 Kabelübergangskasten ST

53.21 90

Zubehör zu Wegeleuchte Modell-Design 880.


A Zubehör Mod 880 Erdstück ST

Erdstück aus Stahl, feuerverzinkt, inklusive

Leuchtenbefestigungsmaterial aus Edelstahl,

z.B. TRILUX 08800 oder Gleichwertiges.



Wegeleuchte Modell Design 881 für energiesparende

Kompakt-Leuchtstofflampen TC, Quecksilberdampf-

Hochdrucklampe in Ellipsoidform HME und

Natriumdampf-Hochdrucklampen in Röhrenform HST.




oavl. Leuchtenkopf silber ähnlich RAL 9006, Standrohr

anthrazit mit Metalleffekt, Strukturlack. Abdeckung des

Lampenraumes mit tranluzentem, schlagzähem

Polycarbonat-Rohr.




2x4 mm2.









53.22 01


Quasi-Rotationssymmetrischer Lichtstärkeverteilung.

Abmessungen (LxBxH): 312x170x1200 mm




A Mod 881 WegeL TC-TEL 1x32 E ST

B Mod 881 WegeL TC-TEL 1x42 E ST

C Mod 881 WegeL HME 1x50-80 VVG ST

D Mod 881 WegeL HST 1x35-50 VVG ST

E Mod 881 WegeL HST 1x50-70 VVG ST

53.22 05



Ausführung als Kurzpoller (K). Abmessungen (LxBxH):

312x170x600 mm

z.B. TRILUX Wegeleuchte Modell 881K oder



A Mod 881 WegeL K TC-TEL 1x32 E ST

B Mod 881 WegeL K TC-TEL 1x42 E ST

C Mod 881 WegeL K HME 1x50-80 VVG ST

D Mod 881 WegeL K HST 1x35-50 VVG ST

E Mod 881 WegeL K HST 1x50-70 VVG ST



53.22 30


die Ausführung mit oberem Lichtaustritt,

z.B. TRILUX Wegeleuchte 881 Lichtaustritt oben oder



A Az Mod 881 Lichtaustritt oben ST

53.22 31







53.22 90










Kompakt-Leuchtstofflampen TC, Quecksilberdampf-

Hochdrucklampe in Ellipsoidform HME und

Natriumdampf-Hochdrucklampen in Röhrenform HST.




rund. Leuchtenkopf silber ähnlich RAL 9006, Standrohr



Polycarbonat-Rohr.




2x4 mm2.









53.23 01



Abmessungen (DmxH): 170x1200 mm






C Mod 882 WegeL HME 1x50-80 VVG ST


E Mod 882 WegeL HST 1x50-70 VVG ST

53.23 05



Ausführung als Kurzpoller (K). Abmessungen (DmxH):

170x800 mm






C Mod 882 WegeL K HME 1x50-80 VVG ST


E Mod 882 WegeL K HST 1x50-70 VVG ST

53.23 30


die Ausführung mit oberem Lichtaustritt,

z.B. TRILUX Wegeleuchte 882 Lichtaustritt oben oder



A Az Mod 882 Lichtaustritt oben ST

53.23 31







53.23 90












Kompakt-Leuchtstofflampen TC, Natriumdampf-

Hochdrucklampen in Röhrenform HST und für

stabförmige Leuchtstofflampen T16.


Leuchtenkopf und Bodenplatte aus Aluminium, Standrohr

aus Aluminium-Strangpressprofil, Querschnitt rund.

Leuchtenkopf silber ähnlich RAL 9006, Standrohr



Borosilikatglasrohr.




2x4 mm2.









53.24 01


Rotationssymmetrischer Lichtstärkeverteilung.

Abmessungen (DmxH): 170x1200 mm






C Mod 883 WegeL HST 1x35-50 VVG ST


53.24 05



Ausführung als Kurzpoller (K). Abmessungen (DmxH):

170x800 mm






C Mod 883 WegeL K HST 1x35-50 VVG ST


53.24 10



Ausführung als Lichtstele (LS). Abmessungen (DmxH):

170x3300 mm

z.B. TRILUX Wegeleuchte Modell 883LS oder



A Mod 883 WegeL LS T26 1x36 VVG ST

53.24 30






A Az Mod 883 Kabelübergangskasten ST

53.24 90







B Zubehör Mod 883LS Erdstück ST



z.B. TRILUX 08800LS oder Gleichwertiges.

53.31 AVENUE Mastaufsatz-/Pollerleuchte (THORN)



Familie, Type, Schutzart, Lampenart, Lampenleistung und

Vorschaltgerät (z.B. AVENUE Mast-L.IP54 PC

prism.HME 125W).

Kommentar:

AVENUE ist auch als Außen-Wandleuchte verfügbar

(siehe LG 52).

53.31 01

Mastaufsatzleuchte (Mast-L.) Modell AVENUE, IP 54, für

HME-Lampen, Sockel und Streben aus gegossenem

Aluminium, anthrazit pulverbeschichtet, Kegel aus klarem

UV-beständigen Polycarbonat, Mastzopf Durchmesser 60

mm,

z.B. AVENUE Mastaufsatzleuchte von THORN oder



A AVENUE Mast-L.IP54 PC prism.HME 125W ST

Abschrimung aus Polycaronat (PC) mit Lichtprismen

(prism.).

B AVENUE Mast-L.IP54 PC prism.HME 80W ST

Abschrimung aus Polycaronat (PC) mit Lichtprismen

(prism.).

C AVENUE Mast-L.IP54 FE2 perf.HME 125W ST

Perforierte (perf.) Abschrimung aus Edelstahl (FE2).



D AVENUE Mast-L.IP54 FE2 perf.HME 80W ST

Perforierte (perf.) Abschrimung aus Edelstahl (FE2).

E AVENUE Mast-L.IP54 FE4 gesch.HME 125W ST

Geschlitzte (geschl.) Abschrimung aus Edelstahl (FE4).

F AVENUE Mast-L.IP54 FE4 gesch.HME 80W ST

Geschlitzte (geschl.) Abschrimung aus Edelstahl (FE4).

G AVENUE Mast-L.IP54 CU2 perf.HME 125W ST

Perforierte (perf.) Abschrimung aus Kupfer (CU2).

H AVENUE Mast-L.IP54 CU2 perf.HME 80W ST

Perforierte (perf.) Abschrimung aus Kupfer (CU2).

I AVENUE Mast-L.IP54 CU4 gesch.HME 125W ST

Geschlitzte (geschl.) Abschrimung aus Kupfer (CU4).

J AVENUE Mast-L.IP54 CU4 gesch.HME 80W ST

Geschlitzte (geschl.) Abschrimung aus Kupfer (CU4).

53.31 05

Zubehör zu AVENUE Mastaufsatzleuchte von THORN



A AVENUE Alu-Mast+Erdstück 3000mm ST

Konischer Alu-Mast mit Erdstück, Höhe 3000 mm.

B AVENUE Alu-Mast+Fußplatte 3000mm ST

Konischer Alu-Mast mit Fußplatte, Höhe 3000 mm.

C AVENUE Alu-Mast+Erdstück+Deko CU 3000mm ST

Konischer Alu-Mast mit Erdstück und Dekohülse aus

Kupfer (CU), Höhe 3000 mm.

D AVENUE Alu-Mast+Fußplatte+Deko CU 3000mm ST

Konischer Alu-Mast mit Fußplatte und Dekohülse aus

Kupfer (CU), Höhe 3000 mm.

E AVENUE Alu-Mast+Erdstück+Deko FE 3000mm ST

Konischer Alu-Mast mit Erdstück und Dekohülse aus

Edelstahl (FE), Höhe 3000 mm.

F AVENUE Alu-Mast+Fußplatte+Deko FE 3000mm ST

Konischer Alu-Mast mit Fußplatte und Dekohülse aus

Edelstahl (FE), Höhe 3000 mm.

G AVENUE Kabelübergangskasten II 4x10 ST

Kabelübergangskasten für Mast, Schutzklasse II, 4 x 10.

H AVENUE Kabelübergangskasten I 5x10 ST

Kabelübergangskasten für Mast, Schutzklasse I, 5 x 10.

I AVENUE Flügelfundament ST

Flügelfundament, Durchmesser 102 bis 140 mm.

J AVENUE Wandausleger ST

53.31 11

Mastaufsatzleuchte (Mast-L.) Modell AVENUE VIRTUAL,

IP 65, 100 % indirekt strahlend, für CDM-T-Lampen, aus

Aluminium-Druckguss, Lampenabdeckung aus

Polycarbonat, Abschlussglas aus hitzebeständigem

Borosilikat, Innenreflektor aus anodisiertem Aluminium,

elektrische Einheit wird im Mast untergebracht und mittels

IP 54 Wielandstecker angschlossen, für

Mastaufsatzmontage an Zopf mit Durchmesser 60 x 100

mm,

z.B. AVENUE VIRTUAL Mastaufsatzleuchte von THORN



A AVENUE VIRTUAL IP65 Gehäuse ST

B AVENUE VIRTUAL CDM-T 1x70W EVG ST

C AVENUE VIRTUAL CDM-T 1x150W EVG ST

53.31 15

Zubehör zu AVENUE VIRTUAL Mastaufsatzleuchte von

THORN oder Gleichwertiges.


A AVENUE VIRTUAL Stahlmast+Bodenplatte 3000mm

ST

Zylindrischer Stahlmast, galvanisiert, Durchmesser 76

mm, Höhe 3000 mm, mit Bodenplatte.

B AVENUE VIRTUAL Stahlmast+Erdstück 3000mm ST

Zylindrischer Stahlmast, galvanisiert, Durchmesser 76

mm, Höhe 3000 mm, mit Erdstück 800 mm.

C AVENUE VIRTUAL Alu-Mast+Bodenplatte 3000mmST

Zylindrischer Alu-Mast, silbergrau beschichtet,

Durchmesser 90 mm, Höhe 3000 mm, mit Bodenplatte.

D AVENUE VIRTUAL Alu-Mast+Erdstück 3000mm ST

Zylindrischer Alu-Mast, silbergrau beschichtet,

Durchmesser 90 mm, Höhe 3000 mm, mit Erdstück 800

mm.

E AVENUE VIRTUAL Flügelfundament ST

Flügelfundament, Durchmesser 76 bis 90 mm.

F AVENUE VIRTUAL Kabelübergangskasten ST

53.31 21

Pollerleuchte (Poller-L.) Modell AVENUE P1000, IP 54,

für Quecksilberdampf- oder Kompaktleuchtstofflampen,

Leuchtenkopf und Poller aus Aluminium, anthrazit

pulverbeschichtet, Kegel aus opalem UV-beständigen

Polycarbonat,

z.B. AVENUE P1000 Pollerleuchte von THORN oder



A AVENUE Poller-L.IP54 TC-TE 32W EVG+Erdstück ST

Mit Erdstück.

B AVENUE Poller-L.IP54 TC-TE 32W EVG+Fußpl. ST

Mit Fußplatte.

C AVENUE Poller-L.IP54 HME 32W+Erdstück ST

Mit Erdstück.

D AVENUE Poller-L.IP54 HME 32W+Fußplatte ST

Mit Fußplatte.

53.32 JOHANNA Pollerleuchte (THORN)


Pollerleuchte, Schutzart IP 44, Gehäuse aus Aluminium,

Konus-Lamellenoptik aus Aluminium, Metallteile

silbergrau lackiert, Lampenabdeckhaube aus Mattglas,

kompensiert, mit Aluminiumpoller Durchmesser 150 mm,

Pollerhöhe einschließlich Bodenplatte 620 mm,

Kabelanschluss 3 x 6 mm2, Modell JOHANNA.


Familie, Type, Schutzart, Lampenart und Lampenleistung

(z.B. JOHANNA Poller-L. IP44 HME 50W).



53.32 01

Pollerleuchte (Poller-L.) Modell JOHANNA, IP 44,

z.B. JOHANNA Pollerleuchte von THORN oder



A JOHANNA Poller-L.IP44 HME 50W ST

B JOHANNA Poller-L.IP44 HME 80W ST

C JOHANNA Poller-L.IP44 HSE 50W ST

Mit Sicherheitszündgerät.

D JOHANNA Poller-L.IP44 HSE 70W ST

Mit Sicherheitszündgerät.

53.33 HEMILITE Pollerleuchte (THORN)


Pollerleuchte, Schutzart IP 54, vandalensicher, rundum

strahlend, Gehäuse aus Aluminium, Farbe schwarz, mit

Bodenplatte oder Erdstück, Endkappe und eloxierte

Konus-Lamellenoptik aus Aluminium mit Polycarbonat-

Abdeckung, schlagfest, kompensiert, eingebaute 5 A-

Feinsicherung, Kabelanschluss bis 2 x 3 x 4 mm2, Modell

HEMILITE.


Familie, Type, Lampenart und Lampenleistung (z.B.

HEMILITE Poller-L. HSE 50W).

53.33 01

Gehäuse mit Leuchtenkopf für Pollerleuchte (Mast-L.)

Modell HEMILITE, IP 54,

z.B. Gehäuse für HEMILITE Pollerleuchte von THORN



A HEMILITE Poller-L.IP54 Gehäuse+Erdst.842mm ST

Mit Erdstück (Erdst.), Höhe 842 mm.

B HEMILITE Poller-L.IP54 Gehäuse+Bodenp.842mm ST

Mit Bodenplatte (Bodenp.), Höhe 842 mm.

C HEMILITE Poller-L.IP54 Gehäuse+Bodenp.950mm ST

Mit Bodenplatte (Bodenp.), Höhe 950 mm.

53.33 02

Elektrische Einheit für Pollerleuchte (Poller-L.) Modell

HEMILITE von THORN oder Gleichwertiges.


A HEMILITE Poller-L. HSE 50W ST

B HEMILITE Poller-L. HSE 70W ST

C HEMILITE Poller-L. HME 50W ST

D HEMILITE Poller-L. HME 80W ST

53.34 PROMENADE 1150 Pollerleuchte (THORN)


Pollerleuchte für HME- und TC-TE-Lampen,

vandalensicher, Schutzart IP 55, Modell PROMENADE

1150.


Leuchtendes Oberteil aus sandgestrahltem Polycarbonat

als dekoratives Lichtteil, Leuchtenkopf und Pfosten aus

Aluminium, anthrazitgrau pulverbeschichtet, Abschirmung

des Leuchtmittels durch klares Polycarbonat, innen mit

sandgestrahltem Streifen.


Familie, Type, Schutzart, Lampenart, Lampenleistung,

Vorschaltgerät und Erdstück beziehungsweise Fußplatte

(z.B. PROMENADE Poller-L.IP55 TC-TE 42W EVG Erd.).

Vorschaltgerät: EVG - energiesparendes, elektronisches

Vorschaltgerät.

53.34 01

Pollerleuchte (Poller-L.) Modell PROMENADE 1150, IP

55, für Erdstück (Erd.),

z.B. PROMENADE 1150 Pollerleuchte von THORN oder



A PROMENADE Poller-L.IP55 TC-TE 42W EVG Erd. ST

B PROMENADE Poller-L.IP55 HME 80W Erd. ST

53.34 02


55, für Fußplatte (Fuß.),

z.B. PROMENADE 1150 Pollerleuchte von THORN oder



A PROMENADE Poller-L.IP55 TC-TE 42W EVG Fuß. ST

B PROMENADE Poller-L.IP55 HME 80W Fuß. ST



53.35 EQUATOR Pollerleuchte (THORN)


Pollerleuchte mit Erdstück für TC-TE-Lampen,

vandalensicher, Schutzart IP 44, aus Aluminium-

Druckguss, anthrazitgrau pulverbeschichtet, Abschrimung

aus opalem Polycarbonat, Modell EQUATOR.


Familie, Type, Schutzart, Lampenart, Lampenanzahl,

Lampenleistung und Vorschaltgerät (z.B. EQUATOR

Poller-L.IP44 TC-TE 1x18W EVG). Vorschaltgerät: EVG -

energiesparendes, elektronisches Vorschaltgerät.

53.35 01


55, für Erdstück (Erd.),

z.B. EQUATOR Pollerleuchte von THORN oder



A EQUATOR Poller-L.IP44 TC-TE 1x18W EVG ST

B EQUATOR Pollerrahmen 60x20mm ST

Pollerrahmen, 60 x 20 mm, Farbe anthrazit.

53.36 CHARTER Pollerleuchte (THORN)


Robuste Pollerleuchte für Quecksilberdampf- oder

Natriumdampfhochdrucklampen, Schutzart IP 44, Modell

CHARTER.


Gehäuse aus Aluminium, Farbe matt schwarz RAL 9004,

wahlweise mit Fresnellinse aus Polycarbonat oder

Konuslamellenoptik aus Aluminium, Farbe grau RAL 7041

mit klarer Polycarbonatabdeckung, kompensiert,

Kabelanschluss 2 x 4 mm2, Höhe über Boden 810 mm.


Familie, Type, Schutzart, Lampenart und

Lampenleistung(z.B. CHARTER Poller-L.IP55 HME

50W).

53.36 01

Pollergehäuse aus Aluminium, anthrazitgrau lackiert,

z.B. Gehäuse für CHARTER Pollerleuchte von THORN



A CHARTER Poller-L.IP44 Gehäuse+Erdstück ST

Mit Erdstück, Länge 450 mm.

B CHARTER Poller-L.IP44 Gehäuse+Flanschplatte ST

Mit Flanschplatte 250 x 250 mm.

53.36 02

Leuchtenkopf (L-kopf) für Pollerleuchte Modell CHARTER

von THORN oder Gleichwertiges.


A CHARTER Poller-L.IP44 L-kopf+Fresnellinse ST

Leuchtenkopf mit Fresnellinse aus klarem Polycarbonat.

B CHARTER Poller-L.IP44 L-kopf+Lamellenoptik ST

Leuchtenkopf mit Konuslamellenoptik aus Aluminium.

53.36 03

Elektrische Einheit für Pollerleuchte Modell CHARTER



A CHARTER Poller-L.IP44 HME 50W ST

B CHARTER Poller-L.IP44 HSE 50W ST

C CHARTER Poller-L.IP44 TC-D 18W ST

53.37 CONCEPT Wand-/Pollerleuchte (THORN)


Wandleuchte mit opaler Polycarbonatabdeckung,

Gehäuse aus Aluminium-Druckguss, schwarz lackiert,

Reflektor aus Aluminium, Poller als Zubehör möglich,

Schutzart IP 65, Modell CONCEPT.


Familie, Type, Schutzart, Lampenart, Lampenanzahl und

Lampenleistung (z.B. CONCEPT Wand-L.IP65 AGL

100W).

53.37 01

Wandleuchte (Wand-L.) Modell CONCEPT, IP 65,

z.B. CONCEPT Wandleuchte von THORN oder



A CONCEPT Wand-L.IP65 AGL 100W ST

B CONCEPT Wand-L.IP65 TC-D 26W ST

53.37 03

Zubehör zu Wandleuchte Modell CONCEPT von THORN



A CONCEPT Wand-L.Visier schwarz ST

Visier aus Aluminium-Druckguss, schwarz lackiert.

B CONCEPT Wand-L.Poller schwarz ST

Poller mit Bodenplatte, rund, Durchmesser 0,9 m,

schwarz lackiert.



53.39 CANDLE Lichtskulptur (THORN)


Lichtskulptur bestehend aus natureloxiertem

Grundaluminiumzylinder, Durchmesser 250 mm, mit

Bodenplatte und schlagfestem Polycarbonatzylinder,

integrierter Lichtleitfolieund poliertem,

rotationssymmetrischem Kopfspiegel, Gesamthöhe 5 m,

vandalensicher, Schutzart IP 44, einschließlich 4

Ankerschrauben 25/24 x 600, Modell CANDLE.



Lampenleistung (z.B. CANDLE Lichtskulptur IP44 HIT

1x150W).

53.39 01

Lichtskulptur Modell CANDLE, IP 44,

z.B. CANDLE Lichtskulptur von THORN oder



A CANDLE Lichtskulptur IP44 HIT 1x150W ST

B CANDLE Lichtskulptur IP44 HIT 1x250W ST

53.3A GAMMA BASIC Mastaufsatzleuchte (THORN)


Mastaufsatzleuchte für Hochdruckentladungslampen,

Schutzart IP 65, Modell GAMMA BASIC.


Gehäuse aus Aluminium-Druckguss, grau

pulverbeschichtet, für Mastaufsatzmontage an Zopf

Durchmesser 76 mm,

Aw = 0,11 m2.



(z.B. GAMMA BASIC Mast-L.IP65 HME 80W).

53.3A 01

Dachreflektor für Mastaufsatzleuchte (Mast-L.) Modell

GAMMA BASIC, IP 65, aus gedrücktem Aluminium, grau

pulverbeschichtet,

z.B. Dachreflekor für GAMMA BASIC Mastaufsatzleuchte



A GAMMA BASIC Mast-L.IP65 Dachreflekor ST

53.3A 02

Lampenabdeckung für Mastaufsatzleuchte (Mast-L.)

Modell GAMMA BASIC, IP 65, aus opalem Acryl,

z.B. Lampenabdeckung für GAMMA BASIC

Mastaufsatzleuchte von THORN oder Gleichwertiges.


A GAMMA BASIC Mast-L.IP65 Lampenabdeckung ST

53.3A 03

Elektrische Einheit für Mastaufsatzleuchte Modell

GAMMA BASIC von THORN oder Gleichwertiges.


A GAMMA BASIC Mast-L.IP65 HME 80W ST

B GAMMA BASIC Mast-L.IP65 HME 125W ST

C GAMMA BASIC Mast-L.IP65 HST/CDM-TT 70W ST

D GAMMA BASIC Mast-L.IP65 HST 100W ST

53.3A 04

Zubehör zu Mastaufsatzleuchte Modell GAMMA BASIC



A GAMMA BASIC Mast-L.Mastaufsatzadapter 60mm ST

Mastaufsatzadapter für Zopf 60 mm.

53.3B COROLLE Lichtskulptur (THORN)


Lichtskulptur, Schutzart IP 54, Modell COROLLE.


Bestehend aus Aluminiumzylinder, Durchmesser 120

mm, Farbe pastellgrün, Bodenplatte 250 mm x 250 mm

und opalem Kopfteil aus Methacrylat. Dekorative Streifen

und Abdeckkappe des Kopfteils aus Aluminium, lackiert,

Farbe tannengrün (RAL 6009), Gesamthöhe 4 m,

einschließlich 4 Ankerschrauben 18/400.



Lampenleistung (z.B. COROLLE Lichtskulptur IP54 TC-L

2x55W).

53.3B 01

Lichtskulptur Modell COROLLE, IP 54,

z.B. COROLLE Lichtskulptur von THORN oder



A COROLLE Lichtskulptur IP54 TC-L 2x55W ST



53.3C BORSTA Mastaufsatzleuchte (THORN)


Mastaufsatzleuchte für Hochdruckentladungslampen,

Schutzart IP 44, Gehäuse und Dachreflektor aus

Aluminium, dunkelgrau lackiert, Lampenabdeckung aus

Acryl, Modell BORSTA.



(z.B. BORSTA Mast-L.IP44 HME 80/125W).

53.3C 01

Mastaufsatzleuchte (Mast-L.) Modell BORSTA, IP 44,

z.B. BORSTA Mastaufsatzleuchte von THORN oder



A BORSTA Mast-L.IP44 HME 80/125W ST

B BORSTA Mast-L.IP44 HST 70W ST

53.3D TEKNO Mastaufsatzleuchte (THORN)


Mastaufsatzleuchte für Quecksilber- oder

Natriumdampfhochdrucklampen, kompensiert, Schutzart

IP 55, Modell TEKNO.


Gehäuse aus grauem glasfaserverstärkten Polyester,

Farbe RAL 7042, Lampenabdeckung aus klarem, UVbeständigem

schlagfesten Polycarbonat mit

hochglänzendem Entblendungsring aus Aluminium,

Dachreflektor aus Aluminium, außen grau lackiert, RAL

7042, innen weiß,

Aw = 0,29 m2.

Montage:

Mastaufsatzmontage mit Mastzopf Durchmesser 60, 76

oder 89 mm, empfohlene Lichtpunkthöhe 4 bis 5 m.



(z.B. TEKNO Mast-L.IP55 HME 80W).

53.3D 01

Mastaufsatzleuchte (Mast-L.) Modell TEKNO, IP 55,

z.B. TEKNO Mastaufsatzleuchte von THORN oder



A TEKNO Mast-L.IP55 HME 80W ST

B TEKNO Mast-L.IP55 HME 125W ST

C TEKNO Mast-L.IP55 HST/CDM-TT 70W ST

53.3D 02

Zubehör zu Mastaufsatzleuchte Modell TEKNO von

THORN oder Gleichwertiges.


A TEKNO Mast-L.Blendring Typ Johanna ST

B TEKNO Mast-L.Lamellenraster ST

53.41 CITY LIGHT Poller und Lichtstelen (SITECO)


Pollerleuchten und Lichtstelen in modernen

Designvarianten. Unterschiedliche Lampenbestückungen

und Spiegeleinsätze erzeugen differenzierte

Lichtwirkungen für verschiedene Einsatzzwecke.

Einsatz:

Mit Pollerleuchten in 1 m und Lichtstelen in 2,3 m

Lichtpunkthöhe in Eingangsbereichen, Zufahrten,

Parkanlagen, auf kleinen Plätzen und Fußwegen.

Gehäusetechnik:

Schutzklasse: II Schutzart: IP 54 Direktmontage mit

Erdstück oder auf Fundament. Leuchtengehäuse aus

Aluminiumstrangpressprofil beziehungsweise Stahl bei

NEUSTADT. Gesicherte, abnehmbare Leuchtenoberteile.

Leuchtenabdeckungen aus schlagzähem PMMA.

Gehäuseoberfläche mit witterungsbeständiger Lackierung

in SITECO-Eisenglimmer, ähnlich DB 702.

Elektrik:

Geräteträger zur Aufnahme der Spiegeleinsätze und mit

Montagewinkeln für Anschlusskästen. Reduzierschaltung

ECO für alle Hochdrucklampen-Bestückungen.

Lichttechnik:

Mit von Spiegeleinsätzen abhängiger Lichtcharakteristik:

frei strahlend, kreisförmig und zusätzlich kreisförmig mit

hausseitiger Abschirmung bei Lichtstele.

Lichttechnische Abdeckungen:

Mit klarer,satinierter oder opaler Wanne,


Im Stichwort angegeben sind die lichttechnische

Ausführung, Lampenzahl und Leistung in Watt (z.B. 1/50)

und der Lampentyp.



53.41 01

CITY-LIGHT 120 Zylindrische Pollerleuchte. Montage auf

Fundament oder mit Erdstück.Gehäuse aus Aluminium

mit Revisionsklappe. Oberfläche in SITECO-

Eisenglimmer. Lichtlenkung durch zusätzlich zu

bestellende Fächerspiegel. Lampenbestückungen

HME,HSE, TC-L. Leuchtenabdeckung klar. Schutzklasse

II

A CITY-LIGHT 120 1/HME 50/80 SKII ST

z.B. SITECO 5NA 528 2-1AS28 oder Gleichwertiges.


B CITY-LIGHT 120 1/HME 80 ECO SKII ST

z.B. SITECO 5NA 528 E-1AR28 oder Gleichwertiges.


C CITY-LIGHT 120 1/HSE 50/70 SKII ST

z.B. SITECO 5NA 528 E-1MS28 oder Gleichwertiges.


D CITY-LIGHT 120 1/HSE 70 ECO SKII ST

z.B. SITECO 5NA 528 E-1MR28 oder Gleichwertiges.


E CITY-LIGHT 120 2/TC-L 18/24 SKII ST

z.B. SITECO 5LA 528 2-2KS28 oder Gleichwertiges.


53.41 02






HME,HSE, TC-L. Leuchtenabdeckung satiniert (sat).

Schutzklasse II

A CITY-LIGHT 120 1/HME 50/80 SKII sat ST



B CITY-LIGHT 120 1/HME 80 ECO SKII sat ST



C CITY-LIGHT 120 1/HSE 50/70 SKII sat ST



D CITY-LIGHT 120 1/HSE 70 ECO SKII sat ST



E CITY-LIGHT 120 2/TC-L 18/24 SKII sat ST



53.41 03






HME,HSE, TC-L. Leuchtenabdeckung opal. Schutzklasse

II

A CITY-LIGHT 120 1/HME 50/80 SKII opal ST

z.B. SITECO 5NA 528 2-1AF18 oder Gleichwertiges.


B CITY-LIGHT 120 1/HME 80 ECO SKII opal ST



C CITY-LIGHT 120 1/HSE 50/70 SKII opal ST

z.B. SITECO 5NA 528 E-1MF18 oder Gleichwertiges.


D CITY-LIGHT 120 1/HSE 70 ECO SKII opal ST



E CITY-LIGHT 120 2/TC-L 18/24 SKII opal ST

z.B. SITECO 5LA 528 2-2KF18 oder Gleichwertiges.


53.41 04

CITY-LIGHT 260 Zylindrische Lichtstele. Montage auf






II

A CITY-LIGHT 260 1/HME 50/80 SKII ST



B CITY-LIGHT 260 1/HME 80 ECO SKII ST



C CITY-LIGHT 260 1/HME 80/125 SKII ST

z.B. SITECO 5NA 529 2-1CS28 oder Gleichwertiges.


D CITY-LIGHT 260 1/HME 125 ECO SKII ST

z.B. SITECO 5NA 529 E-1CR28 oder Gleichwertiges.


E CITY-LIGHT 260 1/HSE 50/70 SKII ST



F CITY-LIGHT 260 1/HSE 70 ECO SKII ST



G CITY-LIGHT 260 2/TC-L 18/24 SKII ST



53.41 05

CITY-LIGHT 260 Zylindrische Lichtstele. Montage auf







A CITY-LIGHT 260 1/HME 50/80 SKII sat ST



B CITY-LIGHT 260 1/HME 80 ECO SKII sat ST



C CITY-LIGHT 260 1/HME 80/125 SKII sat ST



D CITY-LIGHT 260 1/HME 125 ECO SKII sat ST





E CITY-LIGHT 260 1/HSE 50/70 SKII sat ST



F CITY-LIGHT 260 1/HSE 70 ECO SKII sat ST



G CITY-LIGHT 260 2/TC-L 18/24 SKII sat ST



53.41 06

CITY-LIGHT 120E Zylindrische Pollerleuchte. Montage

auf Fundament oder mit Erdstück.Gehäuse aus

Aluminium mit Revisionsklappe. Oberfläche in SITECO-




II

A CITY-LIGHT 120E 1/HME 50/80 SKII ST



B CITY-LIGHT 120E 1/HME 80 ECO SKII ST



C CITY-LIGHT 120E 1/HSE 50/70 SKII ST



D CITY-LIGHT 120E 1/HSE 70 ECO SKII ST



E CITY-LIGHT 120E 2/TC-L 18/24 SKII ST



53.41 07








A CITY-LIGHT 120E 1/HME 50/80 SKII sat ST



B CITY-LIGHT 120E 1/HME 80 ECO SKII sat ST



C CITY-LIGHT 120E 1/HSE 50/70 SKII sat ST



D CITY-LIGHT 120E 1/HSE 70 ECO SKII sat ST



E CITY-LIGHT 120E 2/TC-L 18/24 SKII sat ST



53.41 08






HME,HSE, TC-L. Leuchtenabdeckung opal. Schutzklasse

II

A CITY-LIGHT 120E 1/HME 50/80 SKII opal ST

z.B. SITECO 5NA 528 2-1AF48 oder Gleichwertiges.


B CITY-LIGHT 120E 1/HME 80 ECO SKII opal ST



C CITY-LIGHT 120E 1/HSE 50/70 SKII opal ST

z.B. SITECO 5NA 528 E-1MF48 oder Gleichwertiges.


D CITY-LIGHT 120E 1/HSE 70 ECO SKII opal ST



E CITY-LIGHT 120E 2/TC-L 18/24 SKII opal ST

z.B. SITECO 5LA 528 2-2KF48 oder Gleichwertiges.


53.41 09

CITY-LIGHT 260E Zylindrische Lichtstele. Montage auf






II

A CITY-LIGHT 260E 1/HME 50/80 SKII ST



B CITY-LIGHT 260E 1/HME 80 ECO SKII ST



C CITY-LIGHT 260E 1/HME 80/125 SKII ST



D CITY-LIGHT 260E 1/HME 125 ECO SKII ST



E CITY-LIGHT 260E 1/HSE 50/70 SKII ST



F CITY-LIGHT 260E 1/HSE 70 ECO SKII ST



G CITY-LIGHT 260E 2/TC-L 18/24 SKII ST





53.41 10

CITY-LIGHT 260E Zylindrische Lichtstele. Montage auf







A CITY-LIGHT 260E 1/HME 50/80 SKII sat ST



B CITY-LIGHT 260E 1/HME 80 ECO SKII sat ST



C CITY-LIGHT 260E 1/HME 80/125 SKII sat ST



D CITY-LIGHT 260E 1/HME 125 ECO SKII sat ST



E CITY-LIGHT 260E 1/HSE 50/70 SKII sat ST



F CITY-LIGHT 260E 1/HSE 70 ECO SKII sat ST



G CITY-LIGHT 260E 2/TC-L 18/24 SKII sat ST



53.41 11

CITY-LIGHT 260D Zylindrische Lichtstele mit

2.Lichtaustritt. Montage auf Fundament oder mit

Erdstück.Gehäuse aus Aluminium mit Revisionsklappe.

Oberfläche in SITECO-Eisenglimmer. Lichtlenkung durch

zusätzlich zu bestellende Fächerspiegel.

Lampenbestückungen HME,HSE, TC-L.

Leuchtenabdeckung satiniert (sat). Schutzklasse II

A CITY-LIGHT 260D 1/HME 50/80 SKII sat ST

z.B. SITECO 5NA 529 2-1AS28D oder Gleichwertiges.


B CITY-LIGHT 260D 1/HME 80 ECO SKII sat ST

z.B. SITECO 5NA 529 E-1AR28D oder Gleichwertiges.


C CITY-LIGHT 260D 1/HME 80/125 SKII sat ST

z.B. SITECO 5NA 529 2-1CS28D oder Gleichwertiges.


D CITY-LIGHT 260D 1/HME 125 ECO SKII sat ST

z.B. SITECO 5NA 529 E-1CR28D oder Gleichwertiges.


E CITY-LIGHT 260D 1/HSE 50/70 SKII sat ST

z.B. SITECO 5NA 5298 E-1MS28D oder Gleichwertiges.


F CITY-LIGHT 260D 1/HSE 70 ECO SKII sat ST

z.B. SITECO 5NA 529 E-1MR28D oder Gleichwertiges.


G CITY-LIGHT 260D 2/TC-L 18/24 SKII sat ST

z.B. SITECO 5LA 529 2-2KS28D oder Gleichwertiges.


53.41 51

Zubehör CITY-LIGHT :

hausseitige Abschirmung (hA)

F CITY-LIGHT Blende ST

z.B. SITECO 5NA 520 0-3XS oder Gleichwertiges.


I CITY-LIGHT hoher Fächerspiegel ST



J CITY-LIGHT Fächerspiegel für HD Lampen ST



K CITY-LIGHT Fächersp. für HD Lampen mit hA ST



L CITY-LIGHT Fächerspiegel für TC Lampen ST



M CITY-LIGHT Fächersp. für TC Lampen mit hA ST

z.B. SITECO 5NA 520 0-5XS1 oder Gleichwertiges.


53.51 Aufsatz-, Hängeleuchte METRONOMIS

(PHILIPS)


Modell METRONOMIS:

Modular aufgebautes System mit verschiedenen

Mastaufsatz-, Ansatz- oder Hängeleuchten, mit

wählbaren optischen Elementen und mit verschiedenen

elektrischen Einheiten, optimiert für Lichtpunkthöhen von

3,5 bis 6,0 m.

Modell METRONOMIS 2:

Drei modulare Hängeleuchten in 2 Baugrößen für

Hauptverkehrswege mit unterschiedlichen optischen

Systemen für Straßen- oder Flächenbeleuchteung.

Integriertes Konzept bestehend aus Leuchte, Ausleger

und Mast. Für Lichtpunkthöhen von 6 - 9 m (bis 150 W)

oder 9 - 12 m (bis 400 W) optimiert.

Das Design von speziellen Masten, Auslegern und

Adptern ist auf die optische Gestaltung von

METRONOMIS abgestimmt.

Leuchtenkörper:

Gehäuse aus Aluminiumdruckguss, mit dunkelgrauem

Strukturlack beschichtet, Wanne aus Polycarbonat (PC).

Schutzart und Schutzklasse:

Wenn nicht anders angegeben, sind alle Leuchten in

Schutzart IP 65 und Schutzklasse 2 ausgefürt (QL-

Einheiten in Schutzklasse 1).



Betriebsgeräte:

Wenn nicht anders angegeben, sind die elektrischen

Einheiten (in eigenen Positionen beschrieben) mit

semiparallelen Vorschaltgeräten, selbststoppenden

Zündgeräten und Kondensator ausgeführt und in die

Leuchte eingebaut.

Mastanschlussmaß 60 mm Durchmesser, Einstecktiefe

100 mm.

Lampenbestückung:

Die in den Positionen angegebene Lampenbestückung ist

jeweils im Einheitspreis enthalten. Umschaltbare

Leuchten sind durch 2 Leistungsangaben im

Positionsstichwort bezeichnet, die tatsächliche

Bestückung steht an letzter Stelle (z.B. 50/70-50 W).

Kommentar:

Leuchten mit SON-E oder SON-T Lampen können im

allgemeinen auch nachträglich auf CDM-ET oder CDM-TT

Lampen umgerüstet werden (im Einzelnen sind die

Angaben im Lieferkatalog des Herstellers zu beachten).

53.51 01

METRONOMIS, Mastaufsatzleuchte Typ TORINO, mit

Wanne aus PC, tellerförmigem Kopfspiegelreflektor (an

der Wanne befestigt),

z.B. TORINO CDS530 von PHILIPS AEG LICHT oder



A METRONOMIS TORINO klar ST

Abdeckung klar.

B METRONOMIS TORINO opal ST

Abdeckung opal.

C METRONOMIS TORINO klar+Raster ST

Abdeckung klar mit optischem Element "Raster".

D METRONOMIS TORINO klar+Prismenrefraktor ST

Abdeckung klar mit optischem Element

"Prismenrefraktor".

E METRONOMIS TORINO klar+Diffusor ST

Abdeckung klar mit optischem Element "Diffusor".

53.51 02

METRONOMIS, Mastaufsatzleuchte Typ BILBAO, mit


der Wanne befestigt), Halbschalen-Reflexionsblende aus

Acrylonitril-Styren-Acrylat (ASA), gehalten mit Bügeln aus

Aluminiumdruckguss,

z.B. BILBAO CDS540 von PHILIPS AEG LICHT oder



A METRONOMIS BILBAO klar ST


B METRONOMIS BILBAO opal ST


C METRONOMIS BILBAO klar+Raster ST


D METRONOMIS BILBAO klar+Prismenrefraktor ST



E METRONOMIS BILBAO klar+Diffusor ST




53.51 03

METRONOMIS, Mastaufsatzleuchte Typ MALMÖ, mit


der Wanne befestigt), horizontale Reflexionsscheibe aus

Acrylonitril-Butadiene-Styrene (ABS), mit Haltestreben

aus stranggepresstem Aluminium,

z.B. MALMÖ CDS550 von PHILIPS AEG LICHT oder



A METRONOMIS MALMÖ klar ST


B METRONOMIS MALMÖ opal ST


C METRONOMIS MALMÖ klar+Raster ST


D METRONOMIS MALMÖ klar+Prismenrefraktor ST



E METRONOMIS MALMÖ klar+Diffusor ST


53.51 04

METRONOMIS, Mastaufsatzleuchte Typ ANNECY, mit

Abdeckung aus PC, tellerförmigem Kopfspiegelreflektor

(an der Wanne befestigt),

z.B. ANNECY CDS560 von PHILIPS AEG LICHT oder



A METRONOMIS ANNECY klar/klar ST

Abdeckung Unterteil klar / Oberteil klar.

B METRONOMIS ANNECY opal/opal ST

Abdeckung Unterteil opal / Oberteil opal.

C METRONOMIS ANNECY klar/klar+Raster ST

Abdeckung Unterteil klar / Oberteil klar, mit optischem

Element "Raster".

D METRONOMIS ANNECY klar/klar+Prismenrefr. ST


Element "Prismenrefraktor".

E METRONOMIS ANNECY klar/klar+Diffusor ST


Element "Diffusor".

F METRONOMIS ANNECY klar/klar+rot.Spiegel. ST

Abdeckung Unterteil klar / Oberteil klar, mit

rotationssymmetrischer Spiegeloptik.

Kommentar:

Straßenleuchtenoptik nicht geeignet für QL-Lampen.

G METRONOMIS ANNECY klar/klar+Straßenoptik ST


Straßenleuchtenoptik.

H Az METRONOMIS ANNECY klar/klar Obert.opal ST

Aufzahlung (Az) auf Leuchten mit klarem Oberteil für eine

opale Ausführung.

I Az METRONOMIS ANNECY klar/klar Obert.lack. ST

Aufzahlung (Az) auf Leuchten mit klarem Oberteil für eine

lackierte Ausführung.

J Az METRONOMIS ANNECY opal/opal Obert.lack. ST

Aufzahlung (Az) auf Leuchten mit opalem Oberteil für

eine lackierte Ausführung.

53.51 05

METRONOMIS, Mastaufsatzleuchte Typ BERLIN, mit

Abdeckung aus PC, tellerförmigem Kopfspiegelreflektor

(an der Wanne befestigt), Wanne umfasst von 2 Streben

aus Aluminiumdruckguss,

z.B. BERLIN CDS570 von PHILIPS AEG LICHT oder



A METRONOMIS BERLIN klar/klar ST


B METRONOMIS BERLIN opal/opal ST


C METRONOMIS BERLIN klar/klar+Raster ST



D METRONOMIS BERLIN klar/klar+Prismenrefr. ST



E METRONOMIS BERLIN klar/klar+Diffusor ST



F METRONOMIS BERLIN klar/klar+rot.Spiegel. ST



Kommentar:


G METRONOMIS BERLIN klar/klar+Straßenoptik ST



H Az METRONOMIS BERLIN klar/klar Obert.opal ST

Aufzahlung (Az) auf Leuchten klar/klar für eine opale

Ausführung des Oberteiles.

I Az METRONOMIS BERLIN klar/klar Obert.lack. ST

Aufzahlung (Az) auf Leuchten klar/klar für eine lackierte


J Az METRONOMIS BERLIN opal/opal Obert.lack. ST

Aufzahlung (Az) auf Leuchten opal/opal für eine lackierte


53.51 06

METRONOMIS, Mastaufsatzleuchte Typ CAMBRIDGE,

mit Abdeckung aus PC, tellerförmigem

Kopfspiegelreflektor (an der Wanne befestigt), Wanne

umfasst von 4 Streben aus Aluminiumdruckguss,

z.B. CAMBRIDGE CDS580 von PHILIPS AEG LICHT



A METRONOMIS CAMBRIDGE klar/klar ST


B METRONOMIS CAMBRIDGE opal/opal ST


C METRONOMIS CAMBRIDGE klar/klar+Raster ST



D METRONOMIS CAMBRIDGE klar/klar+Prismenrefr.ST





E METRONOMIS CAMBRIDGE klar/klar+Diffusor ST



F METRONOMIS CAMBRIDGE klar/klar+rot.Spiegel. ST



Kommentar:


G METRONOMIS CAMBRIDGE klar/klar+StraßenoptikST



H AzMETRONOMIS CAMBRIDGE klar/klarObert.opal ST



I AzMETRONOMIS CAMBRIDGE klar/klarObert.lack.ST

Aufzahlung (Az) auf Leuchten klar/klar für eine lackierte


J AzMETRONOMIS CAMBRIDGE opal/opalObert.lack.

ST

Aufzahlung (Az) auf Leuchten opal/opal für eine lackierte


53.51 07

METRONOMIS, Hängeleuchteleuchte Typ BORDEAUX,

mit Abdeckung aus PC, ohne Streben,

z.B. BORDEAUX CDS590 von PHILIPS AEG LICHT



A METRONOMIS BORDEAUX klar/klar ST

Abdeckung Oberteil klar / Unterteil klar.

B METRONOMIS BORDEAUX opal/klar ST

Abdeckung Oberteil opal / Unterteil klar.

C METRONOMIS BORDEAUX opal/opal ST

Abdeckung Oberteil opal / Unterteil opal.

D METRONOMIS BORDEAUX klar/klar+Raster ST

Abdeckung Oberteil klar / Unterteil klar, mit optischem


E METRONOMIS BORDEAUX klar/klar+Prismenrefr. ST



F METRONOMIS BORDEAUX klar/klar+Diffusor ST



Kommentar:


G METRONOMIS BORDEAUX klar/klar+rot.Spiegel. ST

Abdeckung Oberteil klar / Unterteil klar, mit


H METRONOMIS BORDEAUX klar/klar+Straßenoptik ST

Abdeckung Oberteil klar / Unterteil klar, mit


I AzMETRONOMIS BORDEAUX klar/klar Untert.opal ST


Ausführung des Unterteiles.

J Az METRONOMIS BORDEAUX+2 Streben ST

Aufzahlung (Az) auf Leuchten ohne Streben für eine

Ausführung mit 2 Streben aus Aluminiumdruckguss

(Modell CDS592).

K Az METRONOMIS BORDEAUX+4 Streben ST

Aufzahlung (Az) auf Leuchten ohne Streben für eine

Ausführung mit 4 Streben aus Aluminiumdruckguss

(Modell CDS592).

53.51 08

Elektrische Einheit für METRONOMIS Aufsatz-, Ansatz-

oder Hängeleuchten, mit Hochdruck-

Quecksilberdampflampe (HPL).

A METRONOMIS HPL 50 W ST

B METRONOMIS HPL 80 W ST

C METRONOMIS HPL 125 W ST

53.51 09


oder Hängeleuchten, mit Hochdruck-Natriumdampflampe

SON-I für Betrieb ohne Zündgerät.

A METRONOMIS SON-I 50 W ST

B METRONOMIS SON-I 70 W ST

53.51 10



SON-T, mit Vorschalt- und -Zündgerät.

A METRONOMIS SON-T 50 W ST

B METRONOMIS SON-T 70 W ST

C METRONOMIS SON-T 100 W ST

D METRONOMIS SON-T 150 W ST

53.51 11


oder Hängeleuchten, mit Metall-Halogendampflampe

CDM-ET mit SON-Vorschalt- und -Zündgerät, Lichtfarbe

830.

A METRONOMIS CDM-ET 70 W ST

B METRONOMIS CDM-ET 100 W ST

C METRONOMIS CDM-ET 150 W ST

53.51 12



CDM-TT mit SON-Vorschalt- und -Zündgerät, Lichtfarbe

830.

A METRONOMIS CDM-TT 70 W ST

B METRONOMIS CDM-TT 100 W ST

C METRONOMIS CDM-TT 150 W ST

53.51 13



SDW-T, einschließlich Vorschalt- und Zündgerät.

A METRONOMIS SDW-T 50 W ST

B METRONOMIS SDW-T 100 W ST



53.51 14



CDM-T, Lichtfarbe 830 oder 942 nach Wahl des

Auftraggebers, mit Vorschalt- und -Zündgerät.

A METRONOMIS CDM-T 70 W ST

B METRONOMIS CDM-T 150 W ST

53.51 15


oder Hängeleuchten, mit Kompaktleuchtstofflampen PL-T,

Lichtfarbe 830 oder 840 nach Wahl des Auftraggebers,

mit Vorschaltgerät.

A METRONOMIS PL-T 32 W ST

B METRONOMIS PL-T 42 W ST

53.51 16


oder Hängeleuchten, mit Induktionslampe QL 55 W,


mit elektronischem Betriebsgerät, Schutzklasse 1.

A METRONOMIS QL 55 W ST

53.51 21

METRONOMIS 2, Hängeleuchteleuchte Typ BRUSSELS,

kleine Bauform, obere Wanne aus schlagfestem PC,

z.B. BRUSSELS CDS501 von PHILIPS AEG LICHT oder



A METRONOMIS 2 BRUSSELS 150 Str.-opt.PC-Wanne

ST

Mit Straßenleuchtenoptik (Str.-opt.) und unterer

Abdeckwanne aus PC, optimale Lichtverteilung durch

justierbare Facettenoptik (CT-POT), in 16 Positionen

verstellbarer Reflektor aus hochreinem Alu.

B METRONOMIS 2 BRUSSELS 150 Str.-opt.Flachgl. ST


Flachglasscheibe, optimale Lichtverteilung durch



Kommentar:

Flachglasscheibe technisch nur möglich bei Verwendung

von T-Lampen (Röhrenform).

C METRONOMIS 2 BRUSSELS 150 rot.symm.Sp-opt.ST

Mit rotationssymmetrischer Spiegeloptik aus hochreinem

Alu (Sp-opt.) mit breiter kreisförmiger Lichtverteilung,

untere Abdeckwanne aus PC.

53.51 22

METRONOMIS 2, Hängeleuchteleuchte Typ PORTO,


z.B. PORTO CDS503 von PHILIPS AEG LICHT oder



A METRONOMIS 2 PORTO 150 Straßenopt.PC-Wanne

ST

Mit Straßenleuchtenoptik und unterer Abdeckwanne aus

PC, optimale Lichtverteilung durch justierbare

Facettenoptik (CT-POT), in 16 Positionen verstellbarer

Reflektor aus hochreinem Alu.

B METRONOMIS 2 PORTO 150 Straßenopt.ALE PC-W.

ST




Reflektor aus hochreinem Alu, mit schmalen Ausschnitten

im Reflektor für Indirekt-Lichtaustritt nach oben (ALE).

C METRONOMIS 2 PORTO 150 Straßenopt.Flachgl. ST

Mit Straßenleuchtenoptik und unterer Flachglasscheibe,

optimale Lichtverteilung durch justierbare Facettenoptik

(CT-POT), in 16 Positionen verstellbarer Reflektor aus

hochreinem Alu.

Kommentar:



D METRONOMIS 2 PORTO 150 Str-opt.ALE Flachgl. ST

Mit Straßenleuchtenoptik (STR-opt) und unterer



verstellbarer Reflektor aus hochreinem Alu, mit schmalen

Ausschnitten im Reflektor für Indirekt-Lichtaustritt nach

oben (ALE).

Kommentar:



E METRONOMIS 2 PORTO 150 rot.symm.Spiegelopt.ST


Alu mit breiter kreisförmiger Lichtverteilung, untere

Abdeckwanne aus PC.

F METRONOMIS 2 PORTO 150 rot.symm.Sp-opt.ALEST


Alu (Sp-opt.) mit breiter kreisförmiger Lichtverteilung, mit

schmalen Ausschnitten im Reflektor für Indirekt-

Lichtaustritt nach oben (ALE), untere Abdeckwanne aus

PC.

53.51 23

METRONOMIS 2, Hängeleuchteleuchte Typ OSLO,


z.B. OSLO CDS505 von PHILIPS AEG LICHT oder



A METRONOMIS 2 OSLO 150 Straßenopt.ALE PC-W.ST






B METRONOMIS 2 OSLO 150 Str.-opt.ALE Flachgl. ST




hochreinem Alu, mit schmalen Ausschnitten im Reflektor

für Indirekt-Lichtaustritt nach oben (ALE).

Kommentar:





C METRONOMIS 2 OSLO 150 rot.symm.ALE Sp-opt. ST



Abdeckwanne aus PC, mit schmalen Ausschnitten im

Reflektor für Indirekt-Lichtaustritt nach oben (ALE).

53.51 25

Elektrische Einheit für METRONOMIS 2 Hängeleuchten

in kleiner Bauart (150), mit Metall-Halogendampflampe

CDM-ET, CDM-TT beziehungsweise CDM-TP, Sockel

E27 beziehungsweise E40 (im Positionsstichwort

angegeben), mit SON-Vorschalt- und -Zündgerät,

Lichtfarbe 830.

A METRONOMIS 2 150 CDM-ET 70 W E27 ST

B METRONOMIS 2 150 CDM-ET 150 W E40 ST

C METRONOMIS 2 150 CDM-TT 70 W E27 ST

D METRONOMIS 2 150 CDM-TT 150 W E40 ST

E METRONOMIS 2 150 CDM-TP 70 W ST

F METRONOMIS 2 150 CDM-TP 150 W ST

53.51 26


in kleiner Bauart (150), mit Hochdruck-

Quecksilberdampflampe HPL(-N), einschließlich

Vorschalt- und -Zündgerät.

A METRONOMIS 2 150 HPL(-N) 80/125-80 W ST

B METRONOMIS 2 150 HPL(-N) 80/125-125 W ST

53.51 27



Natriumdampflampe SON-I für Betrieb ohne Zündgerät.

A METRONOMIS 2 150 SON-I 70 W ST

53.51 28



Natriumdampflampe SON-T, Sockel E27

beziehungsweise E40 (im Positionsstichwort angegeben),

einschließlich Vorschalt- und -Zündgerät.

A METRONOMIS 2 150 SON-T 70/100-70 W E40 ST

B METRONOMIS 2 150 SON-T 70/100-100 W E40 ST

C METRONOMIS 2 150 SON-T 100/150-100 W E40 ST

D METRONOMIS 2 150 SON-T 100/150-150 W E40 ST

E METRONOMIS 2 150 SON-T 70 W E27 ST

F METRONOMIS 2 150 SON-T 100 W E40 ST

G METRONOMIS 2 150 SON-T 150 W E40 ST

53.51 29


in kleiner Bauart (150), mit Induktionslampe QL 85 W,


mit elektronischem Betriebsgerät, Schutzklasse 1.

A METRONOMIS 2 150 QL 55 W ST

53.51 31

METRONOMIS 2, Hängeleuchteleuchte Typ BRUSSELS,

große Bauform, obere Wanne aus schlagfestem PC,

z.B. BRUSSELS CDS502 von PHILIPS AEG LICHT oder



A METRONOMIS 2 BRUSSELS Straßenoptik PC-Wanne

ST


Abdeckwanne aus PC, optimale Lichtverteilung durch



B METRONOMIS 2 BRUSSELS 400 Str.-opt.Flachgl. ST





Kommentar:



C METRONOMIS 2 BRUSSELS 400 rot.symm.Sp-opt.ST


Alu (Sp-opt.) mit breiter kreisförmiger Lichtverteilung,

untere Abdeckwanne aus PC.

53.51 32

METRONOMIS 2, Hängeleuchteleuchte Typ PORTO,


z.B. PORTO CDS504 von PHILIPS AEG LICHT oder



A METRONOMIS 2 PORTO 400 Straßenopt.PC-Wanne

ST




Reflektor aus hochreinem Alu.

B METRONOMIS 2 PORTO 400 Straßenopt.ALE PC-W.

ST






C METRONOMIS 2 PORTO 400 Straßenopt.Flachgl. ST




hochreinem Alu.

Kommentar:





D METRONOMIS 2 PORTO 400 Str-opt.ALE Flachgl. ST

Mit Straßenleuchtenoptik (STR-opt) und unterer



verstellbarer Reflektor aus hochreinem Alu, mit schmalen

Ausschnitten im Reflektor für Indirekt-Lichtaustritt nach

oben (ALE).

Kommentar:



E METRONOMIS 2 PORTO 400 rot.symm.Spiegelopt.ST



Abdeckwanne aus PC.

F METRONOMIS 2 PORTO 400 rot.symm.Sp-opt.ALEST


Alu (Sp-opt.) mit breiter kreisförmiger Lichtverteilung, mit



PC.

53.51 33

METRONOMIS 2, Hängeleuchteleuchte Typ OSLO,

große Bauform, obere Wanne aus schlagfestem PC,

z.B. OSLO CDS505 von PHILIPS AEG LICHT oder



A METRONOMIS 2 OSLO 400 Straßenopt.ALE PC-W.ST



Facettenoptik (T-POT), in 6 Positionen verstellbarer



B METRONOMIS 2 OSLO 400 Str-opt.ALE Flachgl. ST



(T-POT), in 6 Positionen verstellbarer Reflektor aus

hochreinem Alu, mit schmalen Ausschnitten im Reflektor

für Indirekt-Lichtaustritt nach oben (ALE).

Kommentar:



C METRONOMIS 2 OSLO 400 rot.symm.Sp-opt.ALE ST


Alu, mit breiter kreisförmiger Lichtverteilung und mit



PC.

53.51 35


in großer Bauart (400), mit Metall-Halogendampflampe

CDM-ET oder CDM-TT, Lichtfarbe 830, Sockel E40,

einschließlich Vorschalt- und Zündgerät.

A METRONOMIS 2 400 CDM-ET 150 W E40 ST

B METRONOMIS 2 400 CDM-TT 150 W E40 ST

Kommentar:

Verwendbar nur mit Straßenleuchtenoptik.

C METRONOMIS 2 400 HPI-T 250 W E40 ST

Kommentar:

Nur mit Straßenleuchtenreflektor verwendbar.

53.51 36


in großer Bauart (400), mit Hochdruck-

Quecksilberdampflampe HPL (oder HPL-T), Sockel E40,


A METRONOMIS 2 400 HPL(-N) 250 W E40 ST

53.51 37


in großer Bauart (400), mit Hochdruck-

Natriumdampflampe SON-T, Sockel E40, einschließlich

Vorschalt- und -Zündgerät.

A METRONOMIS 2 400 SON-T 150 W E40 ST

B METRONOMIS 2 400 SON-T 250 W E40 ST

53.51 41

METRONOMIS-Ausleger und -Adapter aus

Aluminiumdruckguss, dunkelgrau beschichtet,

z.B. System METRONOMIS von PHILIPS AEG LICHT



A METRONOMIS kurzer gewölbter Ausleger ST

(z.B. ZRP554)

B METRONOMIS kurzer gerader Ausleger ST

(z.B. ZRP555)

C METRONOMIS langer gewölbter Ausleger ST

(z.B. ZRP556)

D METRONOMIS langer gerader Ausleger ST

(z.B. ZRP557)

E METRONOMIS Mehrzweck-Ausleger ST

(z.B. ZRP558)

F METRONOMIS Adapter f. kurze Ausleger ST

(z.B. ZRP559-SB)

G METRONOMIS Adapter f. lange Ausleger ST

(z.B. ZRP559-LB)

H METRONOMIS seitlicher Adapter ST

(z.B. ZRP551)

I METRONOMIS Adapt.f. 76 mm-Mast ST

J METRONOMIS Rohrbogenadapter 1 Zoll ST



53.51 42

Aufzahlung (AZ) auf METRONOMIS-Leuchten.

A METRONOMIS ADAPTER Mastansatzmontage ST

Für eine Mastansatzmontage mit Adapter (z.B. ZRP551).

B METRONOMIS ADAPTER Tragseiladapter ST

Für eine Montage an einem Tragseil mit Tragseiladapter

(z.B. ZRP552).

53.51 45

METRONOMIS METRO-Mast, Stahlmast mit Erdstück,

Mastzopf 60 mm Durchmesser, dunkelgrau beschichtet,

z.B. ZGP 560 von PHILIPS AEG LICHT oder



A METRONOMIS METRO-Mast 3.5 m hoch ST

B METRONOMIS METRO-Mast 4,5 m hoch ST

C METRONOMIS METRO-Mast 6,0 m hoch ST

53.51 46

METRONOMIS CONIC-Mast, konischer Stahlmast mit

Erdstück, Mastzopf 60 mm Durchmesser, dunkelgrau

beschichtet,




A METRONOMIS CONIC-Mast 3.5 m hoch ST

B METRONOMIS CONIC-Mast 4,5 m hoch ST

C METRONOMIS CONIC-Mast 6,0 m hoch ST

53.51 47

METRONOMIS STEP-Mast, zylindrisch abgesetzter

Stahlmast mit Erdstück, Mastzopf 60 mm Durchmesser,

dunkelgrau beschichtet,




A METRONOMIS STEP-Mast 3.5 m hoch ST

B METRONOMIS STEP-Mast 4,5 m hoch ST

C METRONOMIS STEP-Mast 6,0 m hoch ST

53.51 51

Aufzahlung (Az) auf METRONOMIS-Leuchten in

Grundausstattung.

A Az METRONOMIS Leistungsreduzierung ST

Für eine Ausführung mit Leistungsreduzierschaltung für

HPL und SON-E/-T Lampen

B Az METRONOMIS CHRONOSENSE ST

Für eine Leistungsreduzierschaltung mit

CHRONOSENSE (ohne Steuerleitung).

53.52 Aufsatz-, Hängeleuchte RONDOLUX (PHILIPS)


Modell RONDOLUX:

Das Leuchtensystem RONDOLUX basiert auf dem

Erscheinungsbild des Wannengrundkörpers, der an der

Aluminiumgrundplatte befestigt ist. Die Leuchtenform wird

durch Schirmvarianten, unterschiedliche

Wannenausführung und Farbgebung variiert. Je nach

Elektroblock ist die Lichtpunkthöhe für 3 bis 4,5 m

optimiert.


Deckel und Mastflansch aus Aluminiumguss,

einbrennlackiert, Leuchtendach aus legiertem Aluminium,

innen weiß, Beschichtung außen in einer Standardfarbe

nach Wahl des Auftraggebers, sekundärer Lichtaustritt

oberhalb des Leuchtendaches. Wenn nicht anders

angegeben mit runder Abschlusskappe. Eine Ausführung

mit spitzer Abschlusskappe ist durch eine

Aufzahlungsposition geregelt.

Ober- und Unterwanne aus weißem oder klarem,

strukturiertem beziehungsweise gefrostetem PMMA nach

Wahl des Auftraggebers. Eine etwaige Ausführung in

Polycarbonat (PC) statt PMMA ist als Aufzahlung

geregelt.

Hängeleuchten:

Der Einheitspreis der Hängeleuchten enthält den Adapter

für Rohrgewinde 1 Zoll und je 2 Stück Schirmhalter.



Schutzart IP 44 und Schutzklasse 1 ausgefürt

(Ausführung in Schutzklasse 2 als Aufzahlung).



Einheiten mit Vorschaltgeräten, selbststoppenden

Zündgeräten und Kondensator ausgeführt und in die

Leuchte eingebaut.

Mastanschlußmaß: Durchmesser 60/76 mm, Einstecktiefe

70 mm.

Standardfarben:

Als Standardfarben ohne Unterschied des Einheitspreises

gelten:

- kobaltblau RAL 5013

- blaugrün RAL 6004

- rubinrot RAL 3003

- schwarzgrau RAL 7021

- graualuminium Ral 9007



Eine etwaige Ausführung in einer Sonderfarbe ist durch

eine Aufzahlung geregelt.







Gewählte Ausführung:

Soweit verschiedene Ausführungen nach Wahl des

Auftraggebers ohne Unterschied des Einheitspreises

möglich sind, ist die gewählte Ausführung in einer

wählbaren Vertragsbestimmung am Beginn jeder

Leistungsgruppe oder direkt in den Positionen

(Ausschreiberlücke) angegeben.

Fehlt eine solche Angabe zum Zeitpunkt der

Ausschreibung / des Angebotes, stellt der Auftragnehmer

vor Lieferung so rechtzeitig das Einvernehmen mit dem

Auftraggeber her, dass etwaige Lieferfristen (des

Herstellers) nicht zu Terminverzögerungen führen.

Kommentar:





Maste sind in der LG 61 zu finden.

53.52 00

Die Ausführung der Leuchten mit wähbaren

Eigenschaften erfolgt gemäß nachstehenden

Spezifikationen:

A Gewählte Standardfarbe

In Standardfarbe RAL _ _ _

Betrifft Position(en): _ _ _

B Gewählte Wanne klar strukturiert

Wanne klar, strukturiert.


C Gewählte Wanne klar gefrostet

Wanne klar, gefrostet.


53.52 01

RONDOLUX Aufsatzleuchte Typ A, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ A von PHILIPS AEG

LICHT oder Gleichwertiges.


A RONDOLUX Aufsatzl.Typ A PMMA weiß ST

Mit weißer Wanne.

C RONDOLUX Aufsatzl.Typ A PMMA klar+Reflekt. ST

Mit klarer Strukturwanne, mit teiltransparentem Reflektor.

53.52 02

RONDOLUX Aufsatzleuchte Typ B1, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ B1 von PHILIPS AEG



A RONDOLUX Aufsatzl.Typ B1 PMMA weiß ST


C RONDOLUX Aufsatzl.Typ B1 PMMA klar+Reflekt ST


53.52 03


Optiken,








53.52 04


Optiken,








53.52 05

RONDOLUX Aufsatzleuchte Typ C, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ C von PHILIPS AEG



A RONDOLUX Aufsatzl.Typ C PMMA weiß ST


C RONDOLUX Aufsatzl.Typ C PMMA klar+Reflekt ST


53.52 06

RONDOLUX Aufsatzleuchte Typ D, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ D von PHILIPS AEG



A RONDOLUX Aufsatzl.Typ D PMMA weiß ST


C RONDOLUX Aufsatzl.Typ D PMMA klar+Reflekt ST




53.52 07

RONDOLUX Aufsatzleuchte Typ E, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ E von PHILIPS AEG



A RONDOLUX Aufsatzl.Typ E PMMA weiß ST


C RONDOLUX Aufsatzl.Typ E PMMA klar+Reflekt ST


53.52 08

RONDOLUX Aufsatzleuchte Typ F1, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ F1 von PHILIPS AEG



A RONDOLUX Aufsatzl.Typ F1 PMMA weiß ST


C RONDOLUX Aufsatzl.Typ F1 PMMA klar+Reflekt ST


53.52 09

RONDOLUX Aufsatzleuchte Typ F2, ohne erweiterte

Optiken,




A RONDOLUX Aufsatzl.Typ F2 PMMA weiß ST


C RONDOLUX Aufsatzl.Typ F2 PMMA klar+Reflekt ST


53.52 10

Aufzahlung (Az) auf die Positionen RONDOLUX

Aufsatzleuchten Typ E, F1 oder F2 für eine spitze

Abschlusskappe (sp).

A Az RONDOLUX E/F1/F2 spitze Kappe (sp) ST

53.52 11

RONDOLUX Hängeleuchte Typ A, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ A von PHILIPS AEG



A RONDOLUX Hängel.Typ A PMMA weiß ST


C RONDOLUX Hängel.Typ A PMMA klar+Reflekt. ST


53.52 12

RONDOLUX Hängeleuchte Typ B1, ohne erweiterte

Optiken,




A RONDOLUX Hängel.Typ B1 PMMA weiß ST


C RONDOLUX Hängel.Typ B1 PMMA klar+Reflekt ST


53.52 13


Optiken,








53.52 14


Optiken,








53.52 15

RONDOLUX Hängeleuchte Typ C, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ C von PHILIPS AEG



A RONDOLUX Hängel.Typ C PMMA weiß ST


C RONDOLUX Hängel.Typ C PMMA klar+Reflekt ST


53.52 16

RONDOLUX Hängeleuchte Typ D, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ D von PHILIPS AEG



A RONDOLUX Hängel.Typ D PMMA weiß ST


C RONDOLUX Hängel.Typ D PMMA klar+Reflekt ST


53.52 17

RONDOLUX Hängeleuchte Typ E, ohne erweiterte

Optiken,

z.B. RONDOLUX 2R0290 Typ E von PHILIPS AEG



A RONDOLUX Hängel.Typ E PMMA weiß ST


C RONDOLUX Hängel.Typ E PMMA klar+Reflekt ST




53.52 18

RONDOLUX Hängeleuchte Typ F1, ohne erweiterte

Optiken,




A RONDOLUX Hängel.Typ F1 PMMA weiß ST


C RONDOLUX Hängel.Typ F1 PMMA klar+Reflekt ST


53.52 19

RONDOLUX Hängeleuchte Typ F2, ohne erweiterte

Optiken,




A RONDOLUX Hängel.Typ F2 PMMA weiß ST


C RONDOLUX Hängel.Typ F2 PMMA klar+Reflekt ST


53.52 21

Elektrische Einheit (Elektroblock) für RONDOLUX

Aufsatz- oder Hängeleuchten, mit Hochdruck-

Quecksilberdampflampe HPL, einschließlich Vorschalt-

und -Zündgerät,

z.B. RONDOLUX 2R0290 von PHILIPS AEG LICHT oder



A RONDOLUX HPL 50/80-50 W ST

B RONDOLUX HPL 50/80-80 W ST

C RONDOLUX HPL 80/50 W Leist.-red. ST

Mit Leistungsreduzierschaltung.

53.52 22

Elektrische Einheit (ELEKTROBLOCK) für RONDOLUX

Aufsatz-, oder Hängeleuchten, mit Hochdruck-

Natriumdampflampe SON-E, einschließlich Vorschalt-





A RONDOLUX SON-E 50/70-50 W ST

B RONDOLUX SON-E 50/70-70 W ST

C RONDOLUX SON-E 70 W ST

D RONDOLUX SON-E 70/50 W Leist.-red. ST


53.52 23



Natriumdampflampe SON-T, einschließlich Vorschalt-





A RONDOLUX SON-T 50/70-50 W ST

B RONDOLUX SON-T 50/70-70 W ST

C RONDOLUX SON-T 70 W ST

D RONDOLUX SON-T 70 W Leist.-red. ST


53.52 24


Aufsatz-, oder Hängeleuchten, mit Metall-

Halogendampflampe CDM-ET oder CDM-TT mit SON-

Vorschalt- und -Zündgerät, Lichtfarbe 830,




A RONDOLUX CDM-ET 70 W ST

B RONDOLUX CDM-TT 70 W ST

53.52 25



Natriumdampflampe SDW-T, mit Vorschalt- und -

Zündgerät,




A RONDOLUX SDW-T 50 W ST

B RONDOLUX SDW-T 100 W ST

53.52 26

Kommentar:

Ausführung bei klarer Wanne ohne Reflektor.

A RONDOLUX 2xPL-L 18 W ST

B RONDOLUX 2xPL-C/4P 26 W EVG/HF ST

C RONDOLUX 1xPL-T/4P 42 W EVG/HF ST

53.52 27


Aufsatz-, oder Hängeleuchten, mit Induktionslampe QL 55

W, Lichtfarbe 830 oder 840 nach Wahl des

Auftraggebers, mit elektronischem Betriebsgerät,

Schutzklasse 1.

A RONDOLUX QL 55 W ST

53.52 31

RONDOLUX Ergänzungsteile oder Gleichwertiges.

Abgerechnet wird die Anzahl der ausgestatteten

Leuchten.

A RONDOLUX Abblendschirm lang (200 mm) ST

B RONDOLUX Abblendschirm kurz (100 mm) ST

C RONDOLUX Schirmhaltersatz (2Stk/Leuchte) ST

D RONDOLUX Elektroblockabdeckung ST

E RONDOLUX Prismenrefraktor ST

F RONDOLUX Ringblende aus Aluminium ST



53.52 32

RONDOLUX Mastausleger aus Aluminium in

Standardfarbe beschichtet, Mastzopf Durchmesser 76

mm (wird vom Hersteller ohne Kabel geliefert,

erforderliche Leitungen sind bei der Montage im

Einheitspreis einkalkuliert).

A RONDOLUX Mastausleger einfach hängend EH ST

B RONDOLUX Mastausleger zweifach hängend ZH ST

C RONDOLUX Mastausleger zweifach Aufsatz ZA ST

53.52 33

RONDOLUX Wandausleger aus Aluminiumrohr, in

Standardfarbe beschichtet (wird vom Hersteller ohne

Kabel geliefert, erforderliche Leitungen sind bei der

Montage im Einheitspreis einkalkuliert).

A RONDOLUX Wand-Rundbogen WR ST

Einschließlich Adapter für Rundbögen mit 1-Zoll-Gewinde.

B RONDOLUX Wandausl.einfach WEH/WEA ST

Einfach, hängend (WEH) oder als Aufsatz verwendbar

(WEA).

D RONDOLUX Eck-Ausleger-Rundbogen WER ST

53.52 34

RONDOLUX schlanker Rundbogen (RS) oder

Doppelrundbogen (DRS) für zylindrisch abgesetzten

Mast, in Standardfarbe beschichtet. Mastzopf-

Durchmesser 60 oder 76 mm.

A RONDOLUX Rundbogen einfach 60 mm RS ST

B RONDOLUX Rundbogen einfach 76 mm RS ST

C RONDOLUX Rundbogen doppelt 60 mm DRS ST

D RONDOLUX Rundbogen doppelt 76 mm DRS ST

E RONDOLUX Rundbogenadapter R1" ST

53.52 51

Aufzahlung (Az) auf Rondolux-Leuchten mit PMMA-

Abdeckung und Ausführung in Standardfarbe und


A Az RONDOLUX Schutzklasse 2 ST

Für Ausführung in Schutzklasse 2.

B Az RONDOLUX Wanne weiß PC ST

Für Ausführung der weißen Wanne aus Polycarbonat

(PC).

C Az RONDOLUX Wanne klar PC ST

Für Ausführung der klaren Wanne aus Polycarbonat (PC).

D Az RONDOLUX Sonderfarbe ST

Für Ausführung in Sonderfarbe: _ _ _

53.53 Aufsatzleuchte TRIANGEL (PHILIPS)


Modell TRIANGEL:

Die Aufsatzleuchte TRIANGEL in einprägsamem Design

mit Spiegeloptik, auf Mastansätzen oder Wandauslegern

montiert, mit robustem Gehäuse mit Abdeckscheibe aus

Einscheibensicherheitsglas (ESG), klar oder strukturiert

nach Wahl des Auftraggebers, und einem Fenster für

Sekundärlicht aus weißem Polymethyl-Methacrylat. Je

nach Bestückung ist die Lichtpunkthöhe für 3 bis 5 m

optimiert.


Gehäuse aus seewasserbeständigem

Aluminiumdruckguss, schwarzgrau einbrennlackiert RAL

7021 (Sonderfarben als Aufzahlung), mit Reflektor aus

Reinstaluminum, Abdeckscheibe aus ESG in

Aluminiumgussrahmen mit Filzdichtung, werkzeuglos

durch korrosionsbeständigen Knebel-Verschluss

entriegel- und abklappbar, herausnehmbare

Netzanschlussklemme mit Zugentlastung und

Steckkontakt, Reflektor und elektrische Bauteile auf

einem herausnehmbaren Funktionsblock montiert.



Schutzart IP 54 und Schutzklasse 2 ausgeführt (QL-



Wenn nicht anders angegeben, werden Hochdruck-

Quecksilberdampflampen (HPL) und

Kompaktleuchtstofflampen (PL) mit konventionellen

Vorschaltgeräten betrieben, Hochdruck

Natriumdampflampen (SON) und Metall-Halogenlampen

(CDM) mit digitalem Zündgerät mit Abschaltautomatik und

konventionellen Vorschaltgeräten. Eine Ausführung mit

elektronischen Vorschaltgeräten (EVG) ist als Aufzahlung

geregelt.

Angezapfte kompensierte Vorschaltgeräte mit

Temperatursicherung sind bei Lieferung auf die kleinere

Leistung geklemmt.

Mastanschlussmaße:

Mastzopf-Durchmesser 76 mm oder Quadratrohr 80 mm,

Einstecktiefe 100 mm.

Standardfarbe:

Schwarzgrau RAL 7021.









Kommentar:





53.53 00




A Abdeckscheibe ESG klar

Abdeckscheibe aus ESG klar.


B Abdeckscheibe ESG strukturiert

Abdeckscheibe aus ESG strukturiert.


53.53 01

Aufsatzleuchte TRIANGEL mit Hochdruck-



z.B. TRIANGEL 2TR480 von PHILIPS AEG LICHT oder



A TRIANGEL 1xHPL 50/80-50 W ST

B TRIANGEL 1xHPL 50/80-80 W ST

C TRIANGEL 1xHPL 80/125-80 W ST

D TRIANGEL 1xHPL 80/125-125 W ST

E TRIANGEL 1xHPL 125/80 W Leist.-red. ST


53.53 02

Aufsatzleuchte TRIANGEL, mit Hochdruck-






A TRIANGEL 1xSON-E 50/70-50 W ST

B TRIANGEL 1xSON-E 50/70-70 W ST

C TRIANGEL 1xSON-E 100/150-100 W ST

D TRIANGEL 1xSON-E 100/150-150 W ST

E TRIANGEL 1xSON-E 150 W ST

F TRIANGEL 1xSON-E 70/50 W Leist.-red. ST


53.53 03







A TRIANGEL 1xSON-T 50/70 W ST

C TRIANGEL 1xSON-T 100 W ST

D TRIANGEL 1xSON-T 100 W dimmbar EVG ST

Mit dimmbarem elektronischen Vorschaltgerät.

E TRIANGEL 1xSON-T 150 W ST

F TRIANGEL 1xSON-T 70 W ST

G TRIANGEL 1xSON-T 70/50 W leist.-red. ST


H TRIANGEL 1xSON-T 100/70W leist.-red. ST


53.53 04

Aufsatzleuchte TRIANGEL, mit Metall-

Halogendampflampe CDM-ET oder CDM-TT mit SON-





A TRIANGEL 1xCDM-ET 70 W ST

B TRIANGEL 1xCDM-ET 100/150-100 W ST

C TRIANGEL 1xCDM-ET 100/150-150 W ST

D TRIANGEL 1xCDM-ET 150 W ST

E TRIANGEL 1xCDM-TT 70 W ST

53.53 05


Natriumdampflampe SDW-T, einschließlich Vorschalt-

und Zündgerät,




A TRIANGEL 1xSDW-T 100 W ST

53.53 06

Aufsatzleuchte TRIANGEL mit Kompaktleuchtstofflampen

PL-L beziehungsweise PL-C, Lichtfarbe 830 oder 840

nach Wahl des Auftraggebrs,




A TRIANGEL 2xPL-L18 W ST

B TRIANGEL 2xPL-L18 W EVG/HF ST

C TRIANGEL 1xPL-C/4P 26 W EVG/HF ST

D TRIANGEL 2xPL-C/4P 26 W EVG/HF ST



53.53 07

Aufsatzleuchte TRIANGEL mit Induktionslampe QL 55 W,


mit elektronischem Betriebsgerät, für Notlichtbetrieb

geeignet,




A TRIANGEL QL 55 W Schutzklasse 1 ST

B TRIANGEL QL 55 W Schutzklasse 2 ST

C TRIANGEL QL 85 W Schutzklasse 2 ST

53.53 08

Aufsatzleuchte TRIANGEL für Radwegbeleuchtung mit

Hochdruck-Natriumdampflampen SON-T, einschließlich

Zünd- und Vorschaltgerät,




A TRIANGEL Radwegl.1xSON-T 50/70-50 W ST

B TRIANGEL Radwegl.1xSON-T 50/70-70 W ST

53.53 11

TRIANGEL Mastaufsatzstück für direkte Mastanbindung

aus Aluminiumguss, in Standardfarbe beschichtet.

A TRIANGEL Mastaufsatzstück A1 ST

Einzelanordnung (A1).

B TRIANGEL Mastaufsatzstück A2 ST

Zweifachanordnung (A2).

C TRIANGEL Reduzierstk. 76/60 A4 ST

Reduzierstück Durchmesser 76/60 mm (A4).

53.53 12

TRIANGEL Wandhalter aus Aluminiumguss, in

Standardfarbe beschichtet.

A TRIANGEL Wandhalter ST

53.53 13

TRIANGEL Mastausleger, komplett für Mastzopf 76 mm,

aus feuerverzinktem Stahlrohr, in Standardfarbe

beschichtet.

A TRIANGEL Mastausleger großer Bogen ST

B TRIANGEL Mastausleger Winkel ST

C TRIANGEL Mastausleger Bügel ST

53.53 14

TRIANGEL Zierteil aus Aluminiumguss für zylindrisch

abgesetzte Maste, Übergangsstück 76/114 mm, in


A TRIANGEL Zierteil f.abgesetzte Maste ST

53.53 15

TRIANGEL Mast aus Aluminium-Rohr, abgesetzt, in


A TRIANGEL Alu-Mast abgesetzt 3,5 m hoch ST

Kommentar:

Sonstige Maste und Zubehör sind in der LG 61 zu finden.

53.53 21

Aufzahlung (Az) auf TRIANGEL-Leuchten in

Standardausführung.

A Az TRIANGEL Sonderfarbe ST

Ausführung in Sonderfarbe: _ _ _

53.54 Straßenleuchte Hängemontage KAIRO

(PHILIPS)


Modell KAIRO:

Leuchte mit asymmetrischer Spiegeloptik,

glockenförmiges Oberteil aus Aluminiumguss mit

eingebauter elektrischer Einheit.

Lichtpunkthöhe bis 6 m.

Schirm aus Aluminiumblech mit einer Abdeckschale aus

Acrylglas.

Befestigung mit Gewindenippel R 1/2 Zoll.

In Standardfarbe beschichtet.

Schutzart IP 54, Schutzklasse 2, bei QL-Lampen


Wenn nicht anders angegeben, mit konventionellen

Vorschaltgeräten.







Kommentar:

Dekorative Ausleger und Maste zum Design der Leuchte

passend sind auf Anfrage in jeder Ralfarbe erhältlich.

Bei Bedarf müssen solche Lösungen frei formuliert

werden.

53.54 01

KAIRO Straßenleuchte für Hängemontage, mit

Hochdruck-Quecksilberdampflampe HPL-N, einschließlich

Vorschalt- und -Zündgerät,

z.B. KAIRO von PHILIPS AEG LICHT oder



A KAIRO 1xHPL-N 80/125-80 W ST

B KAIRO 1xHPL-N 80/125-125 W ST



53.54 02


Hochdruck-Natriumdampflampe SON-I für Betrieb ohne

Zündgerät,




A KAIRO 1xSON-I 70 W ST

53.54 03


Kompaktleuchtstofflampen PL-C, Lichtfarbe 830 oder 840

nach Wahl des Auftraggebers,




A KAIRO 2xPL-C 26 W ST

53.54 04


Induktionslampe QL, mit elektronischem Betriebsgerät,

für Notlichtbetrieb geeignet, Lichtfarbe 830 oder 840 nach

Wahl des Auftraggebers, Schutzklasse 1,




A KAIRO 1xQL85 W ST

53.55 Aufsatzleuchte ARKEN (PHILIPS)


Modell ARKEN:

Aufsatzleuchte in Kegelform für Mastaufsatz- oder

Wandmontage, mit Trübglas-Diffusor für ein

symmetrisches blendfreies Licht

Lichtpunkthöhe bis 3-4 m.

Gehäuse aus pulverbeschichtetem Aluminiumdruckguss,

Wanne aus UV-stabilisiertem, schlagfestem Polycarbonat

(PC), Rahmen aus eloxiertem Aluminium, obere

Abdeckung aus UV-stabilisiertem PC und Polyester,

Schutzart IP 65, Schutzklasse 2.



Mastzopf-Durchmesser 114 mm.

Standardfarbe: graualuminium RAL 9007.







Kommentar:





53.55 01

ARKEN Aufsatzleuchte, mit Hochdruck-



z.B. ARKEN HPS930 von PHILIPS AEG LICHT oder



A ARKEN 1xHPL 50/80-50 W ST

B ARKEN 1xHPL 50/80-80 W ST

C ARKEN 1xHPL 125 W ST

53.55 02







A ARKEN 1xSON-E 70 W ST

53.55 03

ARKEN Aufsatzleuchte, mit Metall-Halogendampflampe

CDM-ET, einschließlich SON-Vorschalt- und -Zündgerät,




A ARKEN 1xCDM-ET 70 W ST

53.55 04


Natriumdampflampe SDW-T, mit SON-Vorschalt- und -

Zündgerät,




A ARKEN 1xSDW-T 100 W ST

53.55 05

ARKEN Aufsatzleuchte, mit Kompaktleuchtstofflampe PL-

T/4P mit EVG/HF, Lichtfarbe 830 oder 840 nach Wahl

des Auftraggebers,




A ARKEN 1xPL-T/4P 42 W EVG/HF ST

53.55 06

ARKEN Aufsatzleuchte, mit Glühlampe GLS mit Sockel

E27,




A ARKEN 1xGLS E27 200 W ST



53.55 07

ARKEN Wandausleger aus verzinktem Stahl, beschichtet

in Standardfarbe,

z.B. ARKEN von PHILIPS AEG LICHT oder



A ARKEN Wandausleger ST

53.55 08

ARKEN zylindrischer Mast mit Tür und Erdstück,

Durchmesser 114,5 mm, beschichtet in Standardfarbe,

z.B. ARKEN von PHILIPS AEG LICHT oder



A ARKEN zylindrischer Mast 3 m hoch ST

53.56 Straßenleuchte Aufsatz BORDEAUX (PHILIPS)


Modell BORDEAUX:

Straßenleuchte für Mastaufsatzmontage, mit

kegelförmigem Leuchtenoberteil aus Aluminium, in

Standardfarbe thermolackiert.

Lichtpunkthöhe bis 7 m.

Abdeckung aus planem Kunstglas mit wetterbeständiger

Dichtung.

Optisches Spiegelsystem aus hochglanz-eloxiertem

Aluminium.

Schutzart IP 44, Schutzklasse 2, bei QL-Lampen




Mastzopf-Durchmesser nach Wahl des Auftraggebers 60,

76, 89, und 108 mm, Einstecktiefe 150 mm.







53.56 00




A Mastzopfmaß laut Angabe

Mastzopfmaß (60, 76, 89, oder 108 mm): _ _ _

53.56 01

BORDEAUX Straßenleuchte für Mastaufsatzmontage, mit

Hochdruck-Quecksilberdampflampe HPL-N, einschließlich


z.B. BORDEAUX von PHILIPS AEG LICHT oder



A BORDEAUX 1xHPL-N 80/125-80 W ST

B BORDEAUX 1xHPL-N 80/125-125 W ST

53.56 02


Hochdruck-Natriumdampflampe SON, einschließlich





A BORDEAUX 1xSON 100 W ST

B BORDEAUX 2xSON 150 W ST

53.56 04








A BORDEAUX 1xQL85 W ST

53.57 Aufsatzleuchte GAZE (PHILIPS)


Modell GAZE:

Aufsatzleuchte in symmetrischer oder asymmetrischer

Ausführung für Mastaufsatz- oder Wandmontage, mit

Trübglas-Diffusor für ein symmetrisches blendfreies Licht.

Lichtpunkthöhe je nach Bestückung 2,5 bis 5 m.

Gehäusebogen und Mastaufsatzstück aus beschichtetem

Aluminiumdruckguss, extrem schlagzähes Dach aus

glasfaserverstärktem Polycarbonat (PC), graphitgrau RAL

7024 durchgefärbt, sattinierte Wanne aus Polymethyl-

Methaacrylat, innen strukturiert, außen glatt.

Schutzart IP 54, Schutzklasse 1. Ausführung in

Schutzklasse 2 ist durch eine Aufzahlung geregelt.



Mastanschlußmaße:

Mastaufsatz: Durchmesser 60 mm, Einstecktiefe 60 mm.

Standardfarbe graphitgrau RAL 7024.









Kommentar:





Maste und Zubehör sind in der LG 61 zu finden.

53.57 01

GAZE Aufsatzleuchte, mit Hochdruck-



z.B. GAZE 2GZ580 von PHILIPS AEG LICHT oder



A GAZE symmetrisch 1xHPL 50/80-50 W ST

B GAZE symmetrisch 1xHPL 50/80-80 W ST

C GAZE symmetrisch 1xHPL 80/125-80 W ST

D GAZE symmetrisch 1xHPL 80/125-125 W ST

53.57 02







A GAZE symmetrisch 1xSON-E 50/70-50 W ST

B GAZE symmetrisch 1xSON-E 50/70-70 W ST

53.57 03

GAZE Aufsatzleuchte, mit Metall-Halogendampflampe


830,




A GAZE symmetrisch 1xCDM-TT 70 W ST

53.57 04







A GAZE symmetrisch 1xSDW-T 50 W ST

B GAZE symmetrisch 1xSDW-T 100 W ST

53.57 05

GAZE Aufsatzleuchte, mit Kompaktleuchtstofflampe PL-L

oder PL-T/4P mit EVG/HF, Lichtfarbe 830 oder 840 nach

Wahl des Auftraggebers,




A GAZE symmetrisch 1xPL-L 18 W ST

B GAZE symmetrisch 1xPL-T/4P 42 W EVG/HF ST

53.57 11







A GAZE asymmetrisch 1xHPL 50/80-50 W ST

B GAZE asymmetrisch 1xHPL 50/80-80 W ST

C GAZE asymmetrisch 1xHPL 80/125-80 W ST

D GAZE asymmetrisch 1xHPL 80/125-125 W ST

53.57 12







A GAZE asymmetrisch 1xSON-E 50/70-50 W ST

B GAZE asymmetrisch 1xSON-E 50/70-70 W ST

53.57 13

GAZE Aufsatzleuchte, mit Metall-Halogendampflampe


830,




A GAZE asymmetrisch 1xCDM-TT 70 W ST

53.57 14







A GAZE asymmetrisch 1xSDW-T 50 W ST

B GAZE asymmetrisch 1xSDW-T 100 W ST

53.57 15

GAZE Aufsatzleuchte, mit Kompaktleuchtstofflampe PL-L

oder PL-T/4P mit EVG/HF, Lichtfarbe 830 oder 840 nach


z.B. GAZE von PHILIPS AEG LICHT oder



A GAZE asymmetrisch 1xPL-L 18 W ST

B GAZE asymmetrisch 1xPL-T/4P 42 W EVG/HF ST



53.57 18

GAZE Ausleger für eine Mastaufsatzmotage, beschichtet

in Standardfarbe,




A GAZE Ausleger Mastaufsatz einfach ST

B GAZE Ausleger Mastaufsatz zweifach ST

53.57 19

GAZE Wandausleger aus feuerverzinktem Stahl,

beschichtet in Standardfarbe,




A GAZE Wandausleger WB ST

53.57 21

Aufzahlung (Az) auf GAZE-Leuchten in

Standardausführung.

A Az GAZE Schutzklasse 2 ST

Für Ausführung in Schutzklasse 2.

B Az GAZE Leistungsreduzierschaltung ST

Ausführung mit Leistungsreduzierschaltung für HPL und

SON Lampen, Schutzklasse 2.

C Az GAZE Sonderfarbe ST

Ausführung in Sonderfarbe: _ _ _

53.58 Aufsatzleuchte GLOBUS (PHILIPS)


Modell GLOBUS:

Aufsatzleuchte in Kugelform mit spärischem Lichtaustritt

mit opaler oder klarer kugelförmiger Wanne aus

Polymethyl-Methacrylat (PMMA) oder Polycarbonat (PC).


Leuchtenansatz aus Aluminiumdruckguss, Ziehkeil und

Mastarretierschraube aus nichtrostendem Stahl,

Schutzgitter und Mast feuerverzinkt.





Mastaufsatz: Außendurchmesser 60 mm, mit Alu-

Segment Durchmesser 76 mm, Innendurchmesser

mindestens 53 mm, Einstecktiefe 70 mm.







53.58 01

GLOBUS Aufsatzleuchte mit opaler (weißer) Wanne aus

PMMA, mit Hochdruck-Quecksilberdampflampe HPL,

einschließlich Vorschalt- und -Zündgerät,

z.B. GLOBUS 2KU170 von PHILIPS AEG LICHT oder



A GLOBUS weiße W.PMMA 1xHPL 125/80-80 W 400 ST

Kugeldurchmesser 400 mm.

B GLOBUS weiße W.PMMA 1xHPL 80/125-125 W 400 ST


53.58 02


PMMA, mit Hochdruck-Natriumdampflampe SON-E





A GLOBUS weiße W.PMMA 1xSON-E 70/50-50 W 400ST


B GLOBUS weiße W.PMMA 1xSON-E 70/50-70 W 400ST


53.58 03


PC, mit Hochdruck-Quecksilberdampflampe HPL,





A GLOBUS weiße W.PC 1xHPL 125/80-80 W 400 ST


B GLOBUS weiße.PC 1xHPL 125/80-125 W 400 ST


C GLOBUS weiße W.PC 1xHPL 125/80-80 W 500 ST


D GLOBUS weiße W.PC 1xHPL 125/80-125 W 500 ST


53.58 04


PC, mit Hochdruck-Natriumdampflampe SON-E


z.B. GLOBUS von PHILIPS AEG LICHT oder



C GLOBUS weiße W.PC 1xSON-E 70/50-50 W 500 ST


D GLOBUS weiße WPC 1xSON-E 70/50-70 W 500 ST




53.58 05

GLOBUS Aufsatzleuchte mit klarer Wanne aus PMMA

und Ringblende, mit Hochdruck-Quecksilberdampflampe

HPL, einschließlich Vorschalt- und -Zündgerät,

Kugeldurchmesser 450 mm,




A GLOBUS klare W.PMMA 1xHPL 125/80-80 W 450 ST

B GLOBUS klare W.PMMA 1xHPL 125/80-125 W 450 ST

53.58 06

GLOBUS Aufsatzleuchte mit klarer Wanne aus PMMA

und Ringblende, mit Hochdruck-Natriumdampflampe

SON-E einschließlich Vorschalt- und -Zündgerät,





A GLOBUS klare W.PMMA 1xSON-E 70/50-50 W 450 ST

B GLOBUS klare W.PMMA 1xSON-E 70/50-70 W 450 ST

53.58 07

GLOBUS Aufsatzleuchte klarer Wanne aus PC und

Ringblende, mit Hochdruck-Quecksilberdampflampe HPL,






A GLOBUS klare W.PC 1xHPL 125/80-80 W 450 ST

B GLOBUS klare W.PC 1xHPL 125/80-125 W 450 ST

53.58 08

GLOBUS Aufsatzleuchte mit klarer Wanne aus PC und

Ringblende, mit Hochdruck-Natriumdampflampe SON-E






A GLOBUS klare W.PC 1xSON-E 70/50-50 W 450 ST

B GLOBUS klare W.PC 1xSON-E 70/50-70 W 450 ST

53.58 11

GLOBUS Ergänzungsteile oder Gleichwertiges.

A GLOBUS Schutzgitter 500 ST

B GLOBUS Wandhalter Stahl feuerverzinkt ST

C GLOBUS Alu-Segment Zopfmaß 76mm ST

53.58 12

GLOBUS Stahl-Mast feuerverzinkt umgekehrt konisch,

unlackiert,




A GLOBUS Mast 3 m hoch Zopfmaß 60mm ST

53.59 Pilzleuchte VASO (PHILIPS)


Modell VASO:

Aufsatzleuchte mit opaler oder klarer Ober- und

Unterwanne aus Polymethyl-Methacrylat (PMMA) und

oberem Abschluss mit einem Alumiumschirm (Form A, B

oder C). Leuchtendach mit sekundärem Lichtaustritt

(signifikant für das Modell VASO).

Die Ausführung der Wanne aus Polycarbonat (PC)

anstelle von PMMA ist durch eine Aufzahlungsposition

gereglt.


Mastflansch aus Aluminiumdruckguss, einbrennlackiert,

Mastarretierschraube aus nichtrostendem Stahl,

Leuchtendach (Aluminiumschirm) aus legiertem

Aluminiumblech außen und innen graualuminium RAL

9007 beschichtet, eine Ausführung mit weißer

Innenbeschichtung ist mit einer Aufzahlung geregelt,

Schraubdeckel für Lampentausch werkzeuglos öffenbar.

Schutzart IP 44, Schutzklasse 1, Ausführung in

Schutzklasse 2 ist als Aufzahlung geregelt (nicht bei QL-

Lampen).






Leistung geklemmt. Bei Hochdruck-Natriumdampflampen

(SON) und Metall-Halogendampflampen (CDM) mit

digitalem Zündgerät mit Abschaltautomatik.


Mastzopf-Durchmesser: 76 mm, Einstecktiefe 85 mm.


Graualuminium RAL 9007.







Kommentar:







Maste sind in der LG 61 zu finden.

53.59 01

VASO Aufsatzleuchte mit opaler Wanne aus PMMA, mit

Hochdruck-Quecksilberdampflampe HPL, einschließlich


z.B. VASO 2VO100 von PHILIPS AEG LICHT oder



A VASO opal PMMA Typ A 1xHPL 80/125-80 W ST

Aluminiumschirm (Wannensatz) Typ A.

B VASO opal PMMA Typ B 1xHPL 80/125-80 W ST

Aluminiumschirm (Wannensatz) Typ B.

C VASO opal PMMA Typ C 1xHPL 80/125-80 W ST

Aluminiumschirm (Wannensatz) Typ C.

D VASO opal PMMA Typ A 1xHPL 80/125-125 W ST


E VASO opal PMMA Typ B 1xHPL 80/125-125 W ST


F VASO opal PMMA Typ C 1xHPL 80/125-125 W ST


G VASO opal PMMA Typ A 1xHPL 125/80 W L-red ST

Aluminiumschirm (Wannensatz) Typ A, mit

Leistungsreduzierschaltung.

H VASO opal PMMA Typ B 1xHPL 125/80 W L-red ST

Aluminiumschirm (Wannensatz) Typ B, mit


I VASO opal PMMA Typ C 1xHPL 125/80 W L-red ST

Aluminiumschirm (Wannensatz) Typ C, mit


53.59 02


Hochdruck-Natriumdampflampe SON-E, einschließlich





A VASO opal PMMA Typ A 1xSON-E 50/70-50 W ST


B VASO opal PMMA Typ B 1xSON-E 50/70-50 W ST


C VASO opal PMMA Typ C 1xSON-E 50/70-50 W ST


D VASO opal PMMA Typ A 1xSON-E 50/70-70 W ST


E VASO opal PMMA Typ B 1xSON-E 50/70-70 W ST


F VASO opal PMMA Typ C 1xSON-E 50/70-70 W ST


G VASO opal PMMA Typ A 1xSON-E 70 W ST


H VASO opal PMMA Typ B 1xSON-E 70 W ST


I VASO opal PMMA Typ C 1xSON-E 70 W ST


J VASO opal PMMA Typ A 1xSON-E 70/50 W L-red ST



K VASO opal PMMA Typ B 1xSON-E 70/50 W L-red ST



L VASO opal PMMA Typ C 1xSON-E 70/50 W L-red ST



53.59 03


Hochdruck-Natriumdampflampe SON-T, einschließlich





A VASO opal PMMA Typ A 1xSON-T 50/70-50 W ST


B VASO opal PMMA Typ B 1xSON-T 50/70-50 W ST


C VASO opal PMMA Typ C 1xSON-T 50/70-50 W ST


D VASO opal PMMA Typ A 1xSON-T 50/70-70 W ST


E VASO opal PMMA Typ B 1xSON-T 50/70-70 W ST


F VASO opal PMMA Typ C 1xSON-T 50/70-70 W ST


G VASO opal PMMA Typ A 1xSON-T 70 W ST


H VASO opal PMMA Typ B 1xSON-T 70 W ST


I VASO opal PMMA Typ C 1xSON-T 70 W ST


J VASO opal PMMA Typ A 1xSON-T 70/50 W L-red ST



K VASO opal PMMA Typ B 1xSON-T 70/50 W L-red ST



L VASO opal PMMA Typ C 1xSON-T 70/50 W L-red ST



53.59 04


Metall-Halogendampflampe CDM-ET oder CDM-TT mit

SON-Vorschalt- und -Zündgerät, Lichtfarbe 830,




A VASO opal PMMA Typ A 1xCDM-ET 70 W ST


B VASO opal PMMA Typ B 1xCDM-ET 70 W ST


C VASO opal PMMA Typ C 1xCDM-ET 70 W ST


D VASO opal PMMA Typ A 1xCDM-TT 70 W ST


E VASO opal PMMA Typ B 1xCDM-TT 70 W ST




F VASO opal PMMA Typ C 1xCDM-TT 70 W ST


53.59 05


Kompaktleuchtstofflampen PL-L beziehungsweise PL-

T/4P, einschließlich Vorschaltgerät, Lichtfarbe 830 oder

840 nach Wahl des Auftraggebers,




A VASO opal PMMA Typ A 2xPL-L 24 W KVG ST


B VASO opal PMMA Typ B 2xPL-L 24 W KVG ST


C VASO opal PMMA Typ C 2xPL-L 24 W KVG ST


D VASO opal PMMA Typ A 2xPL-L 24 W EVG ST


E VASO opal PMMA Typ B 2xPL-L 24 W EVG ST


F VASO opal PMMA Typ C 2xPL-L 24 W EVG ST


G VASO opal PMMA Typ A 1xPL-T/4P 42 W EVG ST


H VASO opal PMMA Typ B 1xPL-T/4P 42 W EVG ST


I VASO opal PMMA Typ C 1xPL-T/4P 42 W EVG ST


53.59 06








A VASO opal PMMA Typ A 1xQL 55 W ST


B VASO opal PMMA Typ B 1xQL 55 W ST


C VASO opal PMMA Typ C 1xQL 55 W ST


53.59 11

VASO Aufsatzleuchte mit klarer Wanne aus PMMA, mit


Vorschalt- und -Zündgerät, einschließlich

Elektroblockabdeckung als Sichtschutz,




A VASO klar PMMA Typ A 1xHPL 80/125-80 W ST


B VASO klar PMMA Typ B 1xHPL 80/125-80 W ST


C VASO klar PMMA Typ C 1xHPL 80/125-80 W ST


D VASO klar PMMA Typ A 1xHPL 80/125-125 W ST


E VASO klar PMMA Typ B 1xHPL 80/125-125 W ST


F VASO klar PMMA Typ C 1xHPL 80/125-125 W ST


G VASO klar PMMA Typ A 1xHPL 125/80 W L-red ST



H VASO klar PMMA Typ B 1xHPL 125/80 W L-red ST



I VASO klar PMMA Typ C 1xHPL 125/80 W L-red ST



53.59 12








A VASO klar PMMA Typ A 1xSON-E 50/70-50 W ST


B VASO klar PMMA Typ B 1xSON-E 50/70-50 W ST


C VASO klar PMMA Typ C 1xSON-E 50/70-50 W ST


D VASO klar PMMA Typ A 1xSON-E 50/70-70 W ST


E VASO klar PMMA Typ B 1xSON-E 50/70-70 W ST


F VASO klar PMMA Typ C 1xSON-E 50/70-70 W ST


G VASO klar PMMA Typ A 1xSON-E 70 W ST


H VASO klar PMMA Typ B 1xSON-E 70 W ST


I VASO klar PMMA Typ C 1xSON-E 70 W ST


J VASO klar PMMA Typ A 1xSON-E 70/50 W L-red ST



K VASO klar PMMA Typ B 1xSON-E 70/50 W L-red ST



L VASO klar PMMA Typ C 1xSON-E 70/50 W L-red ST



53.59 13








A VASO klar PMMA Typ A 1xSON-T 50/70-50 W ST




B VASO klar PMMA Typ B 1xSON-T 50/70-50 W ST


C VASO klar PMMA Typ C 1xSON-T 50/70-50 W ST


D VASO klar PMMA Typ A 1xSON-T 50/70-70 W ST


E VASO klar PMMA Typ B 1xSON-T 50/70-70 W ST


F VASO klar PMMA Typ C 1xSON-T 50/70-70 W ST


G VASO klar PMMA Typ A 1xSON-T 70 W ST


H VASO klar PMMA Typ B 1xSON-T 70 W ST


I VASO klar PMMA Typ C 1xSON-T 70 W ST


J VASO klar PMMA Typ A 1xSON-T 70/50 W L-red ST



K VASO klar PMMA Typ B 1xSON-T 70/50 W L-red ST



L VASO klar PMMA Typ C 1xSON-T 70/50 W L-red ST



53.59 14


Metall-Halogendampflampe CDM-ET oder CDM-TT mit

SON-Vorschalt- und -Zündgerät, Lichtfarbe 830,

einschließlich Elektroblockabdeckung als Sichtschutz,




A VASO klar PMMA Typ A 1xCDM-ET 70 W ST


B VASO klar PMMA Typ B 1xCDM-ET 70 W ST


C VASO klar PMMA Typ C 1xCDM-ET 70 W ST


D VASO klar PMMA Typ A 1xCDM-TT 70 W ST


E VASO klar PMMA Typ B 1xCDM-TT 70 W ST


F VASO klar PMMA Typ C 1xCDM-TT 70 W ST


53.59 15




840 nach Wahl des Auftraggebers, einschließlich





A VASO klar PMMA Typ A 2xPL-L 24 W KVG ST


B VASO klar PMMA Typ B 2xPL-L 24 W KVG ST


C VASO klar PMMA Typ C 2xPL-L 24 W KVG ST


D VASO klar PMMA Typ A 2xPL-L 24 W EVG ST


E VASO klar PMMA Typ B 2xPL-L 24 W EVG ST


F VASO klar PMMA Typ C 2xPL-L 24 W EVG ST


G VASO klar PMMA Typ A 1xPL-T/4P 42 W EVG ST


H VASO klar PMMA Typ B 1xPL-T/4P 42 W EVG ST


I VASO klar PMMA Typ C 1xPL-T/4P 42 W EVG ST


53.59 16




Wahl des Auftraggebers, Schutzklasse 1, einschließlich





A VASO klar PMMA Typ A 1xQL 55 W ST


B VASO klar PMMA Typ B 1xQL 55 W ST


C VASO klar PMMA Typ C 1xQL 55 W ST


53.59 21

VASO lichtlenkendes Zubehör für Ausführung mit klarer

Wanne.

A VASO klar Prismenrefraktor ST

B VASO klar Ringblende Aluminium ST

C VASO klar Ringblende weiß ST

53.59 41

Aufzahlung (Az) auf VASO-Leuchten mit Schutzklasse 1

für eine Ausführung der Elektroblöcke in Schutzklasse 2.

A Az VASO opal Schutzklasse 2 ST

Bei Leuchten mit opaler Abdeckung.

B Az VASO klar Schutzklasse 2 ST

Bei Leuchten mit klarer Abdeckung.

E Az VASO Aluschirm innen weiß ST

Ausführung des Aluminiumschirmes innen in weißer

Beschichtung statt graualuminium.

53.59 42

Aufzahlung (Az) auf VASO-Leuchten für eine Ausführung

der Wannen in Polycarbonat (PC) anstelle von PMMA,

ohne Unterschied ob opal oder klar.

A Az VASO Wannenausführung in PC ST



53.5A Aufsatz-, Pollerleuchte VISTA (PHILIPS)


Modell VISTA:

Die Aufsatzleuchte VISTA prägt das Umfeld durch ein

Rundumlicht und eine 7-teilige weiß beschichtete

Ringblende in einer klaren Wanne sowie

Schirmhalterungen in 4 unterschiedlichen Bauformen (A,

B, C, D). Die Leuchten werden auf Mastansätzen oder

Wandauslegern montiert. Je nach Bestückung ist die

Lichtpunkthöhe für 3,5 bis 5 m optimiert.


Gehäuse aus Aluminiumdruckguss, Schirmhalterungen

aus Aluminium-Strangpressprofilen (nicht bei

Pollerleuchten), Leuchtendach aus legiertem

Aluminiumblech, innen weiß, Außenteile einbrennlackiert,

mit klarer Wanne aus Polymethyl-Methacrylat (PMMA).

Außenschrauben aus nicht rostendem Stahl.

Netzanschlussklemme mit Zugentlastung im Gehäuse

fest eingebaut.



Schutzart IP 44 und Schutzklasse 1 ausgefürt. Eine

Ausführung in Schutzklasse 2 ist als Aufzahlung geregelt

(nicht bei QL-Lampen).







Mastanschlußmaß:

Durchmesser 60 mm, mit beigepacktem Reduzierstück

für 76 mm, Einstecktiefe 75 mm.

Standardfarben:

Graphitschwarz RAL 9011 oder weißaluminium RAL 9006

nach Wahl des Auftraggebers.







Kommentar:

VISTA Wandleuchten für außen im gleichen Design sind

in der ULG 55.51 beschrieben.

53.5A 00

Kommentar:

Werden alle Leuchten in der selben Standardfarbe

ausgeführt, genügt die Angabe "alle".

A VISTA Standardfarbe graphitschwarz RAL 9011

IN Standardfarbe graphitschwarz RAL 9011.


B VISTA Standardfarbe weißaluminium RAL 9006

In Standardfarbe weißaluminium RAL 9006.


53.5A 01

VISTA Aufsatzleuchte mit klarer Wanne aus PMMA, mit



z.B. VISTA 2VS650 von PHILIPS AEG LICHT oder



A VISTA 1xHPL 80/125-80 W Bauform A ST

B VISTA 1xHPL 80/125-80 W Bauform B ST

C VISTA 1xHPL 80/125-80 W Bauform C ST

D VISTA 1xHPL 80/125-80 W Bauform D ST

53.5A 02







A VISTA 1xHPL 80/125-125 W Bauform A ST

B VISTA 1xHPL 80/125-125 W Bauform B ST

C VISTA 1xHPL 80/125-125 W Bauform C ST

D VISTA 1xHPL 80/125-125 W Bauform D ST

53.5A 03







A VISTA 1xSON-E 50/70-50 W Bauform A ST

B VISTA 1xSON-E 50/70-50 W Bauform B ST

C VISTA 1xSON-E 50/70-50 W Bauform C ST

D VISTA 1xSON-E 50/70-50 W Bauform D ST



53.5A 04







A VISTA 1xSON-E 50/70-70 W Bauform A ST

B VISTA 1xSON-E 50/70-70 W Bauform B ST

C VISTA 1xSON-E 50/70-70 W Bauform C ST

D VISTA 1xSON-E 50/70-70 W Bauform D ST

53.5A 05








A VISTA 1xQL 55 W Bauform A ST

53.5A 06

VISTA Pollerleuchte mit klarer Wanne aus PMMA,

Lichtpunkthöhe 1,2 m, mit Hochdruck-






A VISTA 1xHPL 50 W POLLER ST

B VISTA 1xHPL 50 W POLLER+Tür ST

Mit Tür 100 x 200 mm und Kabelübergangskasten.

53.5A 07

VISTA Pollerleuchte mit klarer Wanne aus PMMA,

Lichtpunkthöhe 1,2 m, mit Hochdruck-

Natriumdampflampe SON-E, einschließlich Vorschalt- und

-Zündgerät,




A VISTA 1xSON-E 50/70-50 W POLLER ST

B VISTA 1xSON-E 50/70-70 W POLLER ST

C VISTA 1xSON-E 50/70-50 W POLLER+Tür ST


D VISTA 1xSON-E 50/70-70 W POLLER+Tür ST


53.5A 08

Ergänzungsteil für VISTA Pollerleuchte aus

feuerverzinktem Stahl.

A VISTA POLLER Beton-Fuß ST

B VISTA POLLER Erd-Fuß ST

53.5A 12

VISTA Ausleger aus feuerverzinktem Stahl.

A VISTA Mast--Doppelausleger ST

B VISTA Wandausleger ST

53.5A 21

VISTA Wandleuchte mit klarer Wanne aus PMMA, mit






A VISTA 1xHPL 50/80-50 W Bauform E ST

B VISTA 1xHPL 50/80-80 W Bauform E ST

C VISTA 1xHPL 80/125-80 W Bauform E ST

D VISTA 1xHPL 80/125-125 W Bauform E ST

53.5A 22







A VISTA 1xSON-E 50 /70-50 W Bauform E ST

B VISTA 1xSON-E 50/70-70 W Bauform E ST

53.5A 23


Kompaktleuchtstofflampen PL-C, Lichtfarbe 830 oder 840





A VISTA 1xPL-C 26 W Bauform E ST

53.5A 25

Aufzahlung (Az) auf VISTA-Leuchten mit Schutzklasse 1

für eine Ausführung der Elektroblöcke in Schutzklasse 2


A Az VISTA Schutzklasse 2 ST

53.5B Auf-, Ansatzleuchte CITYVISION (PHILIPS)


Modell CITYVISION:

Ein Baukastensystem, bestehend aus flachen oder

kugelförmigen Leuchtendächern und ebensolchen

unteren Wannen, für eine Mastaufsatz- sowie

Mastansatzmontage, mit verschiedenen elektrischen

Einheiten. Variationmöglichkeiten bietet die lichtdichte

oder transparente Ausführung des flachen oder

kugelförmigen Leuchtendaches und zusätzlich 3

verschiedene Dekorabdeckungen des Leuchtendaches

(Kegel, Struktur, Schale). Je nach Bestückung sind die

Leuchten für eine Lichtpunkthöhe von 3,5 - 8 m optimiert.


Gehäuse und Wanne aus schlagfestem, UV-stabilisierten

Polycarbonat (PC), Leuchtendach lichtgrau lackiert,

andere Standardfarben oder Sonderfarben sind als

Aufzahlungen geregelt.



Reflektoren:

Bei Versionen mit lichtdichtem Leuchtendach mit

Facettenoptik aus hochreinem Aluminium, bei

transparentem Leuchtendach mit speziellem Reflektor für

indirekten Lichtaustritt nach oben.



Schutzart IP 65 und Schutzklasse 2 ausgefürt (QL-




Einheiten (in eigenen Positionen beschrieben) mit

semiparallelen Vorschaltgeräten, selbststoppenden

Zündgeräten und Kondensator ausgeführt.


Bei Aufsatzmontage 60 oder 76 (mit Zubehör) mm

Durchmesser, bei Mastansatzmontage 42-48 oder 60 mm

Durchmesser, nach Wahl des Auftraggebers ohne

Unterschied des Einheitspreises (Bestellangabe

erforderlich), Einstecktiefe 100 mm, Neigungswinkel 4

Grad.


Standardfabe lichtgrau RAL 7035 ohne Aufzahlung,

Wahlfarben weinrot, violettblau, kieferngrün, sandgelb

oder schwarz werden ohne Unterschied mit einer

Aufzahlung geregelt.

Gewählte Ausführung:

Soweit verschiedene Ausführungen nach Wahl des

Auftraggebers ohne Unterschied des Einheitspreises

möglich sind, ist die gewählte Ausführung in einer

wählbaren Vertragsbestimmung am Beginn jeder

Leistungsgruppe oder direkt in den Positionen

(Ausschreiberlücke) angegeben.

Fehlt eine solche Angabe zum Zeitpunkt der

Ausschreibung / des Angebotes, stellt der Auftragnehmer

vor Lieferung so rechtzeitig das Einvernehmen mit dem

Auftraggeber her, dass etwaige Lieferfristen (des

Herstellers) nicht zu Terminverzögerungen führen.

Kommentar:





53.5B 00




A Mastansatzmontage mit Durchmesser lt.Angabe

Für Mastansatzmontage (42-48 oder 60 mm

Durchmesser): _ _ _

53.5B 01

CITYVISION Leuchtenkörper,

z.B. CITIVISION (xxx) von PHILIPS AEG LICHT oder


Angebotenes Erzeugnis: .... Modellbezeichnung im

Stichwort in Klammer angegeben.

A CITYVISION flach-dicht/flach (CPS 400) ST

Mit flachem, lichtdichtem Leuchtendach und flacher

Wanne.

B CITYVISION flach-transp./flach (CPS 410) ST

Mit flachem, transparentem Leuchtendach und flacher

Wanne.

C CITYVISION flach-dicht/kugelf.(CPS 401) ST

Mit flachem, lichtdichtem Leuchtendach und

kugelförmiger Wanne.

D CITYVISION flach-transp./kugelf.(CPS 411) ST

Mit flachem, tansparentem Leuchtendach und


E CITYVISION kugelf.-dicht/flach (CPS 402) ST

Mit kugelförmigem, lichtdichtem Leuchtendach und

flacher Wanne.

F CITYVISION kugelf.-transp./flach (CPS 412) ST

Mit kugelförmigem, transparentem Leuchtendach und

flacher Wanne.

G CITYVISION kugelf.-dicht/kugelf.(CPS 403) ST

Mit kugelförmigem, lichtdichtem Leuchtendach und


H CITYVISION kugelf.-transp./kugelf.(CPS 413) ST

Mit kugelförmigem, transparentem Leuchtendach und


I CITYVISION Kegel/flach (CPS 404) ST

Mit Dekor-Leuchtendach "Kegel" und flacher Wanne.

J CITYVISION Kegel/kugelf.(CPS 405) ST

Mit Dekor-Leuchtendach "Kegel" und kugelförmiger

Wanne.

K CITYVISION Welle/flach (CPS 406) ST

Mit Dekor-Leuchtendach "Welle" und flacher Wanne.

L CITYVISION Welle/kugelf.(CPS 407) ST

Mit Dekor-Leuchtendach "Welle" und kugelförmiger

Wanne.

M CITYVISION Krone/flach (CPS 408) ST

Mit Dekor-Leuchtendach "Krone" und flacher Wanne.

N CITYVISION Krone/kugelf.(CPS 409) ST

Mit Dekor-Leuchtendach "Krone" und kugelförmiger

Wanne.



53.5B 02

Kommentar:

Werden alle Leuchten in der selben Wahl- oder

Sonderfarbe ausgeführt, genügt die Angabe "alle".

A Az CITYVISION f.Wahlfarben ST

Für eine Ausführung in weinrot (RAL 3005), violettblau

(RAL 5000), kieferngrün (RAL 6028), sandgelb (RAL

1002), oder schwarz (RAL 9005) ohne Unterschied des

Einheitspreises nach Wahl des Auftraggebers.

Gewählte Ausführung: _ _ _


B Az CITYVISION f.Sonderfarbe ST

Für eine Ausführung in Sonderfarbe (RAL): _ _ _


53.5B 03

Elektrische Einheit für CITYVISION oder Gleichwertiges,

mit Hochdruck-Quecksilberdampflampe HPL,

einschließlich Vorschalt- und -Zündgerät.


A CITYVISION HPL 50 W ST

B CITYVISION HPL 80 W ST

C CITYVISION HPL 125 W ST

53.5B 04


mit Induktionslampe QL, mit elektronischem

Betriebsgerät, für Notlichtbetrieb geeignet, Lichtfarbe 830

oder 840 nach Wahl des Auftraggebers, Schutzklasse 1.


A CITYVISION QL 55 W ST

53.5B 05


mit Kompaktleuchtstofflampe PL-L beziehungsweise PL-

T, einschließlich Vorschaltgerät, Lichtfarbe 830 oder 840

nach Wahl des Auftraggebers.


A CITYVISION 2xPL-L 18 W ST

B CITYVISION 2xPL-L 18 W EVG ST

C CITYVISION 1xPL-L 24 W ST

D CITYVISION 1xPL-L 24 W EVG ST

E CITYVISION 2xPL-L 24 W ST

F CITYVISION 2xPL-L 24 W EVG ST

G CITYVISION 1xPL-T 32 W ST

H CITYVISION 1xPL-T 42 W ST

53.5B 06


mit Hochdruck-Natriumdampflampe SON-I für Betrieb

ohne Zündgerät.


A CITYVISION SON-I 50 W ST

B CITYVISION SON-I 70 W ST

53.5B 07


mit Hochdruck-Natriumdampflampe SON-E oder SON-T,



A CITYVISION SON-E 50 W ST

B CITYVISION SON-E 70 W ST

C CITYVISION SON-E 100 W ST

D CITYVISION SON-E 150 W ST

E CITYVISION SON-T 50 W ST

F CITYVISION SON-T 70 W ST

G CITYVISION SON-T 100 W ST

H CITYVISION SON-T 150 W ST

53.5B 08


mit Metall-Halogendampflampe CDM-ET oder CDM-TT

mit SON-Vorschalt- und -Zündgerät, Lichtfarbe 830.


A CITYVISION CDM-ET 50 W ST

B CITYVISION CDM-ET 70 W ST

C CITYVISION CDM-ET 100 W ST

E CITYVISION CDM-TT 50 W ST

F CITYVISION CDM-TT 70 W ST

G CITYVISION CDM-TT 100W ST

53.5B 09


mit Hochdruck-Natriumdampflampe SDW-T,



A CITYVISION SDW-T 50 W ST

B CITYVISION SDW-T 100 W ST

53.5B 10


mit Metall-Halogendampflampe CDM-T, mit Vorschalt-

und -Zündgerät, Lichtfarbe 830 oder 942 nach Wahl des

Auftraggebers.


A CITYVISION CDM-T 70 W ST

B CITYVISION CDM-T 150 W ST

53.5B 11

Aufzahlung (Az) auf elektrische Einheiten für CITYVISION

mit Hochdruck-Natriumdampflampe SON oder Metall-

Halogendampflampe CDM-ET/-TT von 70 bis 150 W für

eine Leistungsreduzierschaltung.

A Az CITYVISION Leistungsreduzierung ST

53.5B 12

Aufzahlung (Az) auf elektrische Einheiten für CITYVISION

mit 2 Kompaktleuchtstofflampe PL-L für eine Halb-

Nachtschaltung.

A Az CITYVISION 2xPL-L Halb-Nachtschaltung ST



53.5B 15

CITYVISION Mastaufsatzstück für Mehrfachanordnungen

aus Aluminiumdruckguss.


A CITYVISION Mastaufsatzstück 2-fach ST

z.B. ZGP002 von PHILIPS AEG LICHT oder


B CITYVISION Mastaufsatzstück 3-fach ST

z.B. ZGP003 von PHILIPS AEG LICHT oder


53.5C Aufsatz-, Hängeleuchte CITYLUX (PHILIPS)


Modell CITYLUX:

Kugelleuchte als Aufsatzleuchte oder Hängeleuchte mit

Rahmen aus Aluminiumprofil und zwei Halbrundwannen

in Perlmusterstruktur aus Polycarbonat (PC), mit

Gummidichtung zur Lampenraumabdichtung, mit

Federverschlüssen werkzeuglos am Rahmen befestigt, in

zwei Baugrößen (450 / 560).

Lichtpunkthöhe bei Baugröße 450 3 bis 4 Meter, bei

Baugröße 560 4 bis 6 m.

Aluminiumteile graualuminium beschichtet.

Reflektoren:

Ausführung mit Spiegelreflektor (SPR) oder

Transparentreflektor (TRR), bei SDW-T Bestückung

Transparentreflektor unbedampft.



Schutzart IP 55 und Schutzklasse 1 ausgeführt. Eine

Ausführung in Schutzklasse 2 ist durch eine Aufzahlung

geregelt (nicht bei PL-T, QL und SDW-T möglich).










Bei Baugröße 450: 60 mm, bei Baugröße 560: 76 mm

Durchmesser, Einstecktiefe 100 mm, Hängeleuchte mit

Rohrgewinde 1 Zoll.









Kommentar:





53.5C 01

CITYLUX 450 Aufsatzleuchte mit Spiegelreflektor, mit



z.B. CITYLUX 2CI450 von PHILIPS AEG LICHT oder



A CITYLUX 450+SPR Aufsatz HPL 50/80-50 W ST

B CITYLUX 450+SPR Aufsatz HPL 50/80-80 W ST

C CITYLUX 450+SPR Aufsatz HPL 80/50 W L-red ST


53.5C 02







A CITYLUX 450+SPR Aufsatz SON-E 50/70-50 W ST

B CITYLUX 450+SPR Aufsatz SON-E 50/70-70 W ST

C CITYLUX 450+SPR Aufsatz SON-E 70/50 W L-red ST


53.5C 03


Metall-Halogendampflampe CDM-ET mit SON-Vorschalt-

und -Zündgerät, Lichtfarbe 830,




A CITYLUX 450+SPR Aufsatz CDM-ET 70W ST

53.5C 04


Kompaktleuchtstofflampe PL-T/4P, mit elektronischem

Vorschaltgerät EVG/HF, Lichtfarbe 830 oder 840 nach





A CITYLUX 450+SPR Aufsatz PL-T/4P 32 W EVG/HF ST

B CITYLUX 450+SPR Aufsatz PL-T/4P 42 W EVG/HF ST



53.5C 05








A CITYLUX 450+SPR Aufsatz QL 55 W ST

53.5C 06

CITYLUX 450 Hängeleuchte mit Spiegelreflektor, mit






A CITYLUX 450+SPR Hänge HPL 50/80-50 W ST

B CITYLUX 450+SPR Hänge HPL 50/80-80 W ST

C CITYLUX 450+SPR Hänge HPL 80/50 W L-red ST


53.5C 07







A CITYLUX 450+SPR Hänge SON-E 50/70-50 W ST

B CITYLUX 450+SPR Hänge SON-E 50/70-70 W ST

C CITYLUX 450+SPR Hänge SON-E 70/50 W L-red ST


53.5C 08







A CITYLUX 450+SPR Hänge CDM-ET 70W ST

53.5C 09


Kompaktleuchtstofflampe PL-T/4P, mit elektronischem






A CITYLUX 450+SPR Hänge PL-T/4P 32 W EVG/HF ST

B CITYLUX 450+SPR Hänge PL-T/4P 42 W EVG/HF ST

53.5C 10








A CITYLUX 450+SPR Hänge QL 55 W ST

53.5C 11

CITYLUX 450 Aufsatzleuchte mit Transparentreflektor

(TRR), mit Hochdruck-Quecksilberdampflampe HPL,





A CITYLUX 450+TRR Aufsatz HPL 50/80-50 W ST

B CITYLUX 450+TRR Aufsatz HPL 50/80-80 W ST

53.5C 12


(TRR), mit Hochdruck-Natriumdampflampe SON-E,





A CITYLUX 450+TRR Aufsatz SON-E 50/70-50 W ST

B CITYLUX 450+TRR Aufsatz SON-E 50/70-70 W ST

53.5C 13


(TRR), mit Metall-Halogendampflampe CDM-ET mit SON-





A CITYLUX 450+TRR Aufsatz CDM-ET 70W ST

53.5C 14

CITYLUX 450 Hängeleuchte mit Transparentreflektor

(TRR), mit Hochdruck-Quecksilberdampflampe HPL,





A CITYLUX 450+TRR Hänge HPL 50/80-50 W ST

B CITYLUX 450+TRR Hänge HPL 50/80-80 W ST

53.5C 15


(TRR), mit Hochdruck-Natriumdampflampe SON-E,





A CITYLUX 450+TRR Hänge SON-E 50/70-50 W ST

B CITYLUX 450+TRR Hänge SON-E 50/70-70 W ST



53.5C 16


(TRR), mit Metall-Halogendampflampe CDM-ET mit SON-





A CITYLUX 450+TRR Hänge CDM-ET 70W ST

53.5C 17

CITYLUX 450 Aufsatzleuchte mit unbedampftem

Transparentreflektor (TRR), mit Hochdruck-


und Zündgerät, Schutzklasse 2,




A CITYLUX 450+TRR Aufsatz SDW-T 50 W ST

B CITYLUX 450+TRR Aufsatz SDW-T 100 W ST

53.5C 18

CITYLUX 450 Hängeleuchte mit unbedampftem







A CITYLUX 450+TRR Hänge SDW-T 50 W ST

B CITYLUX 450+TRR Hänge SDW-T 100 W ST

53.5C 21

Aufzahlung (Az) auf CITYLUX 450 Leuchten mit

Schutzklasse 1 für eine Ausführung in Schutzklasse 2


A Az CITYLUX 450 Schutzklasse 2 ST

53.5C 25

Einzelkomponenten für die Montage von CITYLUX 450

Leuchten.

A CITYLUX 450 Ausleger-Außenbogenmontage ST

B CITYLUX 450 Ausleger-Innenbogenmontage ST

C CITYLUX 450 Übergangsstück ST

D CITYLUX 450 Kopfstück ST

E CITYLUX 450 Vario-Halter für 1 Ausleger ST

F CITYLUX 450 Vario-Halter für 2 Ausleger ST

G CITYLUX 450 Vario-Halter für 3 Ausleger ST

H CITYLUX 450 Vario-Halter für 4 Ausleger ST

I CITYLUX 450 Rohrkappe ST

53.5C 31







A CITYLUX 560+SPR Aufsatz HPL 50/80-50 W ST

B CITYLUX 560+SPR Aufsatz HPL 50/80-80 W ST

C CITYLUX 56+SPR Aufsatz HPL 80/125-80 W ST

D CITYLUX 56+SPR Aufsatz HPL 80/125-125 W ST

E CITYLUX 56+SPR Aufsatz HPL 125/80 W L-red ST


53.5C 32







A CITYLUX 560+SPR Aufsatz SON-E 50/70-50 W ST

B CITYLUX 560+SPR Aufsatz SON-E 50/70-70 W ST

C CITYLUX 560+SPR Aufsatz SON-E 100 W ST

D CITYLUX 560+SPR Aufsatz SON-E 150 W ST

E CITYLUX 560+SPR Aufsatz SON-E 70/50 W L-red ST


F CITYLUX 560+SPR Aufs.SON-E 150/100 W L-red ST


53.5C 33







A CITYLUX 560+SPR Aufsatz CDM-ET 70W ST

B CITYLUX 560+SPR Aufsatz CDM-ET 100 W ST

C CITYLUX 560+SPR Aufsatz CDM-ET 150 W ST

53.5C 34







A CITYLUX 560+SPR Hänge HPL 50/80-50 W ST

B CITYLUX 560+SPR Hänge HPL 50/80-80 W ST

C CITYLUX 56+SPR Hänge HPL 80/125-80 W ST

D CITYLUX 56+SPR Hänge HPL 80/125-125 W ST

E CITYLUX 56+SPR Hänge HPL 125/80 W L-red ST


53.5C 35







A CITYLUX 560+SPR Hänge SON-E 50/70-50 W ST

B CITYLUX 560+SPR Hänge SON-E 50/70-70 W ST

C CITYLUX 560+SPR Hänge SON-E 100 W ST

D CITYLUX 560+SPR Hänge SON-E 150 W ST

E CITYLUX 560+SPR Hänge SON-E 70/50 W L-red ST


F CITYLUX 560+SPR Hänge SON-E 150/100 W L-red ST




53.5C 36







A CITYLUX 560+SPR Hänge CDM-ET 70W ST

B CITYLUX 560+SPR Hänge CDM-ET 100 W ST

C CITYLUX 560+SPR Hänge CDM-ET 150 W ST

53.5C 37

CITYLUX 560 Aufsatzleuchte mit unbedampftem







A CITYLUX 560+TRR Aufsatz SDW-T 50 W ST

B CITYLUX 560+TRR Aufsatz SDW-T 100 W ST

53.5C 38

CITYLUX 560 Hängeleuchte mit unbedampftem







A CITYLUX 560+TRR Hänge SDW-T 50 W ST

B CITYLUX 560+TRR Hänge SDW-T 100 W ST

53.5C 41

Aufzahlung (Az) auf CITYLUX 560 Leuchten mit

Schutzklasse 1 für eine Ausführung in Schutzklasse 2

(nicht bei QL und SDW-T Lampen).

A Az CITYLUX 560 Schutzklasse 2 ST

53.5C 45

Einzelkomponenten für die Montage von CITYLUX 560

Leuchten.

A CITYLUX 560 Ausleger-Außenbogenmontage ST

B CITYLUX 560 Ausleger-Innenbogenmontage ST

C CITYLUX 560 Übergangsstück ST

D CITYLUX 560 Kopfstück ST

E CITYLUX 560 Vario-Halter für 1 Ausleger ST

F CITYLUX 560 Vario-Halter für 2 Ausleger ST

G CITYLUX 560 Vario-Halter für 3 Ausleger ST

H CITYLUX 560 Vario-Halter für 4 Ausleger ST

I CITYLUX 560 Rohrkappe ST

53.5D Aufsatz-, Hängeleuchte VIASOLE (PHILIPS)


Modell VIASOLE CLASSIC / VARIA::

Aufsatz- oder Hängeleuchte mit klaren Wannen aus

Polycarbonat (PC) in der Form eines Samenkorns.

Lichtpunkthöhe 3,5 bis 6 m.


Gehäuse aus Aluminiumdruckguss, einbrennlackiert,

Wanne aus PC mit UV-Schutz (Faktor 10), werkzeuglos

durch Drehung entriegel- und abnehmbar.

Leuchtenschirme (in unterschiedlicher Ausführung) sowie

verschiedene optische Ergänzungsteile sind als Zubehör

in eigenen Positionen beschrieben.



Schutzart IP 65 und Schutzklasse 2 ausgefürt.










Mastzopf-Durchmesser 76 mm, mit Reduzierstück 60

mm, Einstecktiefe 85 mm, Hängeleuchte mit

Rohrgewinde 1 Zoll.


VIASOLE CLASSIC: schwarzmatt mit feiner Struktur RAL

9011.

VIASOLE VARIA: graualuminium RAL 9007.







Kommentar:







Masten und Zubehör für eine Aufsatzmontage oder für die

Montage mittels VIASOLE Rundbögen für abgesetzte

zylindrische Masten sind in der LG 61 zu finden.

53.5D 01

VIASOLE CLASSIC Aufsatzleuchte mit gelochtem

Innenschirm aus nicht rostendem Stahl für eine diffuse

Lichtverteilung, Leuchtendach aus nicht rostendem Stahl,



z.B. VIASOLE CLASSIC 2VI780 von PHILIPS AEG



A VIASOLE CLASSIC Aufsatz HPL 50/80-50 W ST

B VIASOLE CLASSIC Aufsatz HPL 50/80-80 W ST

C VIASOLE CLASSIC Aufsatz HPL 80/125-80 W ST

D VIASOLE CLASSIC Aufsatz HPL 80/125-125 W ST

53.5D 02




mit Hochdruck-Natriumdampflampe SON-E, einschließlich





A VIASOLE CLASSIC Aufsatz SON-E 50/70-50 W ST

B VIASOLE CLASSIC Aufsatz SON-E 50/70-70 W ST

C VIASOLE CLASSIC Aufsatz SON-E 100 W ST

53.5D 03




mit Metall-Halogendampflampe CDM-ET mit SON-





A VIASOLE CLASSIC Aufsatz CDM-ET 70 W ST

B VIASOLE CLASSIC Aufsatz CDM-ET 100 W ST

53.5D 05

VIASOLE CLASSIC Hängeleuchte mit gelochtem








A VIASOLE CLASSIC Hänge HPL 50/80-50 W ST

B VIASOLE CLASSIC Hänge HPL 50/80-80 W ST

C VIASOLE CLASSIC Hänge HPL 80/125-80 W ST

D VIASOLE CLASSIC Hänge HPL 80/125-125 W ST

53.5D 06




mit Hochdruck-Natriumdampflampe SON-E, einschließlich





A VIASOLE CLASSIC Hänge SON-E 50/70-50 W ST

B VIASOLE CLASSIC Hänge SON-E 50/70-70 W ST

C VIASOLE CLASSIC Hänge SON-E 100 W ST

53.5D 07




mit Metall-Halogendampflampe CDM-ET mit SON-





A VIASOLE CLASSIC Hänge CDM-ET 70 W ST

B VIASOLE CLASSIC Hänge CDM-ET 100 W ST

53.5D 08

Zubehörteile zu Leuchten VIASOLE CLASSIC.

A VIASOLE CLASSIC Schirm Nichtrost.-Stahl ST

Schirm aus nicht rostendem Stahl.

B VIASOLE CLASSIC Mastzopfreduktion 60 mm ST

Reduzierstück für Mastzopfmaß 60 mm.

53.5D 09

VIASOLE Mast aus 2-fach geführtem, feuerverzinktem

Stahlrohr, mit Erdstück und Tür, für VIASOLE

Hängeleuchten, Lichtpunkthöhe 3,7 m oder



A VIASOLE Einzelmast unlackiert ST

B VIASOLE Einzelmast lackiert RAL 9007 ST

Graualuminium RAL 9007 lackiert.

C VIASOLE Doppelmast unlackiert ST

D VIASOLE Doppelmast lackiert RAL 9007 ST

Graualuminium RAL 9007 lackiert.

53.5D 11

VIASOLE VARIA Aufsatzleuchte, mit Hochdruck-



z.B. VIASOLE VARIA 2VI410 von PHILIPS AEG LICHT



A VIASOLE VARIA Aufsatz HPL 50/80-50 W ST

B VIASOLE VARIA Aufsatz HPL 50/80-80 W ST

C VIASOLE VARIA Aufsatz HPL 80/125-80 W ST

D VIASOLE VARIA Aufsatz HPL 80/125-125 W ST

E VIASOLE VARIA Aufsatz HPL 80/50 W L-red ST


F VIASOLE VARIA Aufsatz HPL 125/80 W L-red ST




53.5D 12

VIASOLE VARIA Aufsatzleuchte, mit Hochdruck-






A VIASOLE VARIA Aufsatz SON-E 50/70-50 W ST

B VIASOLE VARIA Aufsatz SON-E 50/70-70 W ST

C VIASOLE VARIA Aufsatz SON-E 100 W ST

D VIASOLE VARIA Aufsatz SON-E 70/50 W L-red ST


E VIASOLE VARIA Aufsatz SON-E 100/70 W L-red ST


53.5D 13

VIASOLE VARIA Aufsatzleuchte, mit Metall-

Halogendampflampe CDM-ET mit SON-Vorschalt- und -

Zündgerät, Lichtfarbe 830,




A VIASOLE VARIA Aufsatz CDM-ET 70 W ST

B VIASOLE VARIA Aufsatz CDM-ET 100 W ST

53.5D 14

VIASOLE VARIA Aufsatzleuchte, Straßenleuchtenoptik

mit Hochdruck-Natriumdampflampe SON-T, einschließlich





A VIASOLE VARIA Auf.SON-T 50/70-50 W Straße ST

B VIASOLE VARIA Auf.SON-T 50/70-70 W Straße ST

C VIASOLE VARIA Auf.SON-T 70/50W Straße L-red ST


D VIASOLE VARIA Auf.SON-T 100/70W Straß.L-red ST


53.5D 15

VIASOLE VARIA Aufsatzleuchte, mit Metall-

Halogendampflampe CDM-TT mit SON-Vorschalt- und -





A VIASOLE VARIA Aufsatz CDM-TT 70 W Straßenl. ST

53.5D 16

VIASOLE VARIA Aufsatzleuchte, mit







A VIASOLE VARIA Aufsatz 2xPL-L 18/24-18 W ST

B VIASOLE VARIA Aufsatz 2xPL-L 18/24-24 W ST

C VIASOLE VARIA Aufsatz PL-T 42 W EVG/HF ST

Mit elektronischem Vorschaltgerät.

53.5D 17

VIASOLE VARIA Sanierungsleuchte für Betonmaste,

einschließlich 900er Schirm, Betonmastadapter mit

Blende, graualuminium RAL 9007, Straßenleuchtenoptik

mit Hochdruck-Natriumdampflampe SON-T, einschließlich





A VIASOLE VARIA SET SON-T 50/70-50 W Straße ST

B VIASOLE VARIA SET SON-T 50/70-70 W Straße ST

53.5D 18

VIASOLE VARIA Sanierungsleuchte für Betonmaste,

einschließlich 900er Schirm, Betonmastadapter mit

Blende, graualuminium RAL 9007, Straßenleuchtenoptik

mit Metall-Halogendampflampe CDM-TT mit SON-





A VIASOLE VARIA SET CDM-TT 70 W Straßenl. ST

53.5D 21

VIASOLE VARIA Hängeleuchte, mit Hochdruck-






A VIASOLE VARIA Hänge HPL 50/80-50 W ST

B VIASOLE VARIA Hänge HPL 50/80-80 W ST

C VIASOLE VARIA Hänge HPL 80/125-80 W ST

D VIASOLE VARIA Hänge HPL 80/125-125 W ST

53.5D 22

VIASOLE VARIA Hängeleuchte, mit Hochdruck-






A VIASOLE VARIA Hänge SON-E 50/70-50 W ST

B VIASOLE VARIA Hänge SON-E 50/70-70 W ST

C VIASOLE VARIA Hänge SON-E 100 W ST

53.5D 23

VIASOLE VARIA Hängeleuchte, mit Metall-






A VIASOLE VARIA Hänge CDM-ET 70 W ST

B VIASOLE VARIA Hänge CDM-ET 100 W ST



53.5D 26

VIASOLE VARIA Hängeleuchte, mit







A VIASOLE VARIA Hänge 2xPL-L 18/24-18 W ST

B VIASOLE VARIA Hänge 2xPL-L 18/24-24 W ST

C VIASOLE VARIA Hänge PL-T 42 W EVG/HF ST

Mit elektronischem Vorschaltgerät.

53.5D 31

Optisches Zubehör und Ergänzungsteile für VIASOLE

VARIA Leuchten.

A VIASOLE VARIA Reduzierstück 76 / 60 mm ST

B VIASOLE VARIA Abblendschirm ST

C VIASOLE VARIA Prismenrefraktor ST

D VIASOLE VARIA Ringblende Aluminium ST

E VIASOLE VARIA Ringblende weiß beschichtet ST

F VIASOLE VARIA Adapter Betonmast 140mm ST

G VIASOLE VARIA Blende f.Adapter RAL 9007 ST

53.5D 32

Leuchtenschirme für VIASOLE VARIA Leuchten aus

Aluminium, graualuminium RAL9007 beschichtet.

Form/Typ F, R, 900er, AS im Stichwort angegeben.

A VIASOLE VARIA Schirm Typ F ST

B VIASOLE VARIA Schirm Typ R ST

C VIASOLE VARIA Schirm Typ 900er ST

D VIASOLE VARIA Schirm Typ AS ST

53.5D 33

Rundbögen und Doppelrundbögen für VIASOLE VARIA

Leuchten, graualuminium RAL9007 beschichtet,

Mastzopfmaß 60 mm oder 76 mm im Stichwort

angegeben.

A VIASOLE VARIA Einf.Rundbogen RS 60 ST

B VIASOLE VARIA Einf.Rundbogen RS 76 ST

C VIASOLE VARIA Doppel-Rundbogen DRS 60 ST

D VIASOLE VARIA Doppel-Rundbogen DRS 76 ST

53.5D 34

Wandausleger (Rundbogen) für VIASOLE VARIA

Leuchten, graualuminium RAL9007 beschichtet.

A VIASOLE VARIA Wandausleger WR ST

53.5E Ansatz-, Hängeleuchte KOPENHAGEN

(PHILIPS)


Modell KOPENHAGEN:

Gemeinsam mit der Stadt Kopenhagen entwickelte

Leuchte in zwei Baugrößen, als Mastansatzleuchte oder

als Hängeleuchte mit Straßenleuchtenoptik (T-POT), für

eine gleichmäßige Lichtverteilung bei größtmöglichem

Lichtpunktabstand.

Lichtpunkthöhe je nach Bestückung 3,5 bis 9 m.

Gehäuse aus glasfaserverstärktem Polycarbonat (PC) mit

Flachglasscheibe.




Mastansatz-Durchmesser 48 mm, Einstecktiefe 100 mm.


Lichtgrau RAL 7035.

53.5E 01

KOPENHAGEN Mastansatzleuchte kleine Bauform, mit

Straßenleuchtenoptik (T-POT), mit Hochdruck-



z.B. KOPENHAGEN HDS350 von PHILIPS AEG LICHT



A KOPENHAGEN klein Ansatz SON-T 70 W T-POT ST

B KOPENHAGEN klein Ansatz SON-T 100 W T-POT ST

C KOPENHAGEN klein Ansatz SON-T 150 W T-POT ST

53.5E 02

KOPENHAGEN Mastansatzleuchte kleine Bauform, mit

Straßenleuchtenoptik (T-POT), mit Metall-






A KOPENHAGEN klein Ansatz CDM-TT 70 W T-POT ST

B KOPENHAGEN klein Ansatz CDM-TT 100 W T-POTST

C KOPENHAGEN klein Ansatz CDM-TT 150 W T-POTST



53.5E 03

KOPENHAGEN Hängeleuchte kleine Bauform, mit



und -Zündgerät, einschließlich Seiladapter aus

feuerverzinktem Stahl,




B KOPENHAGEN klein Hänge SON-T 100 W T-POT ST

C KOPENHAGEN klein Hänge SON-T 150 W T-POT ST

53.5E 04

KOPENHAGEN Hängeleuchte kleine Bauform, mit



Zündgerät, Lichtfarbe 830, einschließlich Seiladapter aus





B KOPENHAGEN klein Hänge CDM-TT 100 W T-POT ST

C KOPENHAGEN klein Hänge CDM-TT 150 W T-POT ST

53.5E 05

KOPENHAGEN Mastansatzleuchte große Bauform, mit







A KOPENHAGEN groß Ansatz SON-T 70 W T-POT ST

B KOPENHAGEN groß Ansatz SON-T 100 W T-POT ST

C KOPENHAGEN groß Ansatz SON-T 150 W T-POT ST

53.5E 06

KOPENHAGEN Mastansatzleuchte große Bauform, mit







A KOPENHAGEN groß Ansatz CDM-TT 70 W T-POT ST

B KOPENHAGEN groß Ansatz CDM-TT 100 W T-POT ST

C KOPENHAGEN groß Ansatz CDM-TT 150 W T-POT ST

53.5E 07

KOPENHAGEN Hängeleuchte große Bauform, mit



und -Zündgerät, einschließlich Seiladapter aus





B KOPENHAGEN groß Hänge SON-T 100 W T-POT ST

C KOPENHAGEN groß Hänge SON-T 150 W T-POT ST

53.5E 08

KOPENHAGEN Hängeleuchte große Bauform, mit



Zündgerät, Lichtfarbe 830, einschließlich Seiladapter aus





B KOPENHAGEN groß Hänge CDM-TT 100 W T-POT ST

C KOPENHAGEN groß Hänge CDM-TT 150 W T-POT ST

53.5F Hängeleuchte AGORA, AGORA CAMPANA

(PHILIPS)


Modell AGORA / AGORA CAMPANA:

AGORA (Markt) ist eine kugelförmige Hängeleuchte mit

klarer linsenförmiger Wannen aus Polymethyl-Methacrylat

(PMMA), das Modell AGORA CAMPANA hat zusätzlich

eien Lichtring im oberen Teil der Leuchte. Eine

Ausführung mit Halbrundwanne oder Zylinderwanne mit

Perlmuster nach Wahl des Auftraggebrs anstelle der

klaren Linsenform ist durch eine Aufzahlung geregelt.

Lichtpunkthöhe je nach Bestückung 3 bis 5 m.

Extrem leichtes Gehäuse aus legiertem Aluminiumblech,

Gehäusedorn aus Aluminiumguss, graualuminium

einbrennlackiert, Leuchtenanbindung über Rohrgewinde 1

Zoll, Rückdrehsicherungsschraube aus nicht rostendem

Stahl, mit Gummidichtung zur Lampenraumabdichtung,

Wanne werkzeuglos dorch Drehung an korrosionsfreien

Federn entriegel- und an Sicherungsseil abhängbar.

Reflektor und elektrische Bauteile sind in einem

herausnehmbaren Funktionsblock mit Leistungs- und

Kompensationsumschalter integriert.

Schutzart IP 65, Schutzklasse 2 (QL-Einheiten in

Schutzklasse 1).
















Kommentar:





Maste und Mastzubehör sind in der LG 61 zu finden.

53.5F 01

AGORA Hängeleuchte mit klarer Linsenwanne aus

PMMA, mit Hochdruck-Quecksilberdampflampe HPL,


z.B. AGORA 2AG461 von PHILIPS AEG LICHT oder



A AGORA Linsenwanne HPL 50/80-50 W ST

B AGORA Linsenwanne HPL50/80-80 W ST

C AGORA Linsenwanne HPL 80/125-80 W ST

F AGORA Linsenwanne HPL 80/125-125 W ST

G AGORA Linsenwanne HPL 80/50 W L-red ST


H AGORA Linsenwanne HPL 125/80 W L-red ST


53.5F 02


PMMA, mit Hochdruck-Natriumdampflampe SON-E,

einschließlich Vorschalt- und digitalem -Zündgerät mit

Abschaltautomatik,




A AGORA Linsenwanne SON-E 50/70-50 W ST

B AGORA Linsenwanne SON-E 50/70-70 W ST

C AGORA Linsenwanne SON-E 70/50 W L-red ST


53.5F 03


PMMA, mit Metall-Halogendampflampe CDM-ET mit

SON-Vorschalt- und digitalem -Zündgerät mit

Abschaltautomatik, Lichtfarbe 830,




A AGORA Linsenwanne CDM-ET 70 W ST

53.5F 04


PMMA, mit Kompaktleuchtstofflampe PL-T/4P,

einschließlich elektronischem Vorschaltgerät EVG/HF,





A AGORA Linsenwanne PL-T/4P 42 W EVG/HF ST

53.5F 05


PMMA, mit Induktionslampe QL, mit elektronischem

Betriebsgerät, für Notlichtbetrieb geeignet, Lichtfarbe 830

oder 840 nach Wahl des Auftraggebers, Schutzklasse 1,




A AGORA Linsenwanne QL 55 W ST

53.5F 11

AGORA CAMPANA Hängeleuchte mit klarer

Linsenwanne aus PMMA, mit Hochdruck-



z.B. AGORA CAMPANA 2AG481 von PHILIPS AEG



A AGORA CAMPANA Linsenwanne HPL 50/80-50 W ST

B AGORA CAMPANA Linsenwanne HPL 50/80-80 W ST

C AGORA CAMPANA Linsenwanne HPL 80/125-80 WST

D AGORA CAMPANA Linsenwanne HPL 80/125-125 W

ST

E AGORA CAMPANA Linsenwanne HPL 80/50 W L-red

ST


F AGORA CAMPANA Linsenwanne HPL 12/80 W L-red

ST


53.5F 12


Linsenwanne aus PMMA, mit Hochdruck-

Natriumdampflampe SON-E, einschließlich Vorschalt- und

digitalem -Zündgerät mit Abschaltautomatik,




A AGORA CAMPANA Linsenwanne SON-E 50/70-50 W

ST

B AGORA CAMPANA Linsenwanne SON-E 50/0-70 WST

C AGORA CAMPANA Linsenwanne SON-E 70/50 W L-r

ST


53.5F 13


Linsenwanne aus PMMA, mit Metall-Halogendampflampe

CDM-ET mit SON-Vorschalt- und digitalem -Zündgerät

mit Abschaltautomatik, Lichtfarbe 830,




A AGORA CAMPANA Linsenwanne CDM-ET 70 W ST



53.5F 14


Linsenwanne aus PMMA, mit Kompaktleuchtstofflampe

PL-T/4P, einschließlich elektronischem Vorschaltgerät

EVG/HF, Lichtfarbe 830 oder 840 nach Wahl des

Auftraggebers,




A AGORA CAMPANA Linsenw.PL-T/4P 42 W EVG/HFST

53.5F 15


Linsenwanne aus PMMA, mit Induktionslampe QL, mit

elektronischem Betriebsgerät, für Notlichtbetrieb

geeignet, Lichtfarbe 830 oder 840 nach Wahl des

Auftraggebers, Schutzklasse 1,




A AGORA CAMPANA Linsenwanne QL 55 W ST

53.5F 22

Aufzahlung (Az) auf AGORA/AGORA CAMPANA

Hängeleuchten mit klarer Linsenwanne.


A Az AGORA/AGORA CAMPANA Halbrundwanne ST

Für eine Ausführung mit Halbrundwanne mit Perlmuster.

B Az AGORA/AGORA CAMPANA Zylinderwanne ST

Für eine Ausführung mit Zylinderwanne mit Perlmuster.

53.5F 23

Kommentar:

Abblendschirm nicht verwendbar mit linsenförmigen

Wannen.

A Az AGORA/AGORA CAMPANA Abblendschirm ST

53.5F 24

Kommentar:

Abblendschirm nicht verwendbar mit linsenförmigen

Wannen.

A Az AGORA CAMPANA dekor.Reduzierstück 60/48 ST

53.5F 25

AGORA Mastausleger aus Aluminium, graualuminium

RAL 9007 beschichtet, für Mastzopfmaß 76 mm.

A AGORA Mastausleger Rundbogen mit Strebe ST

B AGORA Mastausleger Ring ST

C AGORA Mastausleger Winkel mit Schwinge ST

53.5F 26

AGORA/AGORA CAMPANA kleiner Glockenausleger aus

Aluminium, graualuminium RAL 9007 beschichtet, für

Mastzopfmaß 76 mm.

A AGORA Glockenausleger einfach ST

B AGORA Glockenausleger zweifach ST

C AGORA Glockenausleger einfach+Kugelübergang ST

53.5G Lichtstele LIGHTCOLUMN (PHILIPS)


Modell LIGHTCOLUMN:

Die Mastleuchte LIGHTCOLUMN verwendet eine

Remote-Light-Source-Technologie. Dabei wird das Licht

von einer Lichtquelle im Mastfuß mittels einer

prismenbeschichteten OLF-Folie an das Mastende

transportiert und vom Leuchtenkopf reflektiert.Schlitze

oder perforierte Fenster in den unterschiedlichen

Mastvarianten ergeben einen Lichtaustritt mit dekorativer

Wirkung.

Leuchtenmast:

Doppelwandiger strangepresster Aluminiummast mit

Lichteinspeisung in ein mit transparenter OLF-Folie

ausgelegtes Rohr aus 4 mm dickem PMMA für den

Lichttransport zum Mastkopf, Dekorelemete (Fenster /

Schlitze) für seitlichen Lichtaustritt, Durchmesser 170

mm, Höhe 3,2 m.

Mastkopf:

Leuchtenaufsatz aus Aluminiumdruckguss mit

glasfaserverstärktem Polyesterdach in symmetrischer,

asymmetrischer oder dekorativer Form. Bündelung des

Lichtes in einer Linse und Lichtlenkung über den Lichtkopf

Elektrische Einheit:

Elektrische Einheit in eigener Position beschrieben, im

Mastfuß integriert, einfacher werkzeugloser Wechsel von

Einheit und Leuchtmittel.

Schutzart / Schutzklasse:

Schutzart IP 65 (OLF-Rohr) IP55 (elektrische Einheit),






Dunkelgrau lackiert.



53.5G 01

LIGHTCOLUMN Mast aus Aluminiumdruckguss in

Standardfarbe beschichtet, mit seitlichem Lichtaustritt,

z.B LIGHTCOLUMN HGP441/442/443 von PHILIPS AEG



A LIGHTCOLUMN Mast 1 Fenster HGP441 ST

B LIGHTCOLUMN Mast 2 Fenster HGP442 ST

C LIGHTCOLUMN Mast 4 Schlitze HGP443 ST

53.5G 02

LIGHTCOLUMN Leuchtenaufsatz aus

Aluminiumdruckguss mit glasfaserverstärktem

Polyesterdach

z.B LIGHTCOLUMN GGP441/442/443 von PHILIPS

AEG LICHT oder Gleichwertiges.


A LIGHTCOLUMN Mastkopf symmetrisch GGP441 ST

B LIGHTCOLUMN Mastkopf asymm. GGP442 ST

C LIGHTCOLUMN Mastkopf dekorativ GGP443 ST

53.5G 03

LIGHTCOLUMN elektrische Einheit, mit Hochdruck-



z.B LIGHTCOLUMN EGP440 von PHILIPS AEG LICHT



A LIGHTCOLUMN 1xSDW-T 100W ST

53.5G 04

LIGHTCOLUMN elektrische Einheit, mit Metall-

Halogendampflampe CDM-T, mit Vorschalt- und -

Zündgerät, Lichtfarbe 830 oder 942 nach Wahl des


z.B LIGHTCOLUMN EGP440 von PHILIPS AEG LICHT



A LIGHTCOLUMN 1xCDM-T 70 W ST

B LIGHTCOLUMN 1xCDM-T 150 W ST

53.5G 05

LIGHTCOLUMN Zubehör.

A LIGHTCOLUMN Mast-Erdstück aus Aluminium ST

B LIGHTCOLUMN dekor.Aluring f.Mastfuß ST

53.5H Pollerleuchte LIGHT HOUSE (PHILIPS)


Modell LIGHT HOUSE:

Pollerleuchte LIGHT HOUSE mit mit klarem Design,

Gehäuse aus Aluminiumdruckguss, Leuchtenkopf

vandalensicher, Spiegelreflektor für eine nach unten

gerichtete symmetrische Lichtverteilung, Erdstück mit

Flanschplatte, Höhe 1,2 m.







53.5H 01

LIGHT HOUSE Pollerleuchte, mit Metall-




z.B. LIGHT HOUSE HGP433 von PHILIPS AEG LICHT



A LIGHT HOUSE CDM-T 35 W ST

B LIGHT HOUSE CDM-T 70 W ST

53.5I Pollerleuchte VERONA (PHILIPS)


Modell VERONA:

Die Pollerleuchtenfamilie VERONA hat einen modularen

Aufbau mit

- 2 Masthöhen (800 mm, 1200 mm)

- 7 Leuchtenköpfe (offene Version, mit Lamellen, mit

Raster)

- 7 verschieden elektrische Einheiten,

der zahlreiche Kombinationsmöglichkeiten ergibt.

Poller:

Aus extrudiertem Aluminium, mit Flanschplatte.

Schutzart IP 65 (Lampenraum) IP 44 (Anschlussraum),















53.5I 01

VERONA Pollerleuchte aus extrudiertem Aluminium, in

Standardfarbe beschichtet,

z.B. VERONA HGP141/142 von PHILIPS AEG LICHT



A VERONA Pollerl.klein 800mm hoch HGP141 ST

B VERONA Pollerl.mittel 1200mm hoch HGP142 ST

53.5I 02

VERONA Leuchtenkopf aus Aluminiumdruckguss, in

Standardfarbe beschichtet,

z.B. VERONA GGP141-147 von PHILIPS AEG LICHT



A VERONA Leuchtenkopf offen 141 ST

B VERONA Leuchtenkopf offen+Spot 142 ST

C VERONA Leuchtenk.m.konischem Reflektor 143 ST

D VERONA Leuchtenkopf m.Raster 144 ST

E VERONA Leuchtenkopf m.Raster+Spot 145 ST

F VERONA Leuchtenkopf m.Lamellen 146 ST

G VERONA Leuchtenkopf m.Lamellen+Spot 147 ST

53.5I 03

VERONA elektrische Einheit, mit Hochdruck-



z.B. VERONA EGP140 von PHILIPS AEG LICHT oder



A VERONA HPL 50/80-50 W ST

B VERONA HPL 50/80-80 W ST

53.5I 04







A VERONA SON-E 7O W ST

53.5I 05

VERONA elektrische Einheit, mit Metall-






A VERONA CDM-ET 70 W ST

53.5I 06







A VERONA SDW-T 50 W ST

53.5I 07

VERONA elektrische Einheit, mit Induktionslampe QL, mit







A VERONA QL 55 W ST

53.5I 08

VERONA elektrische Einheit, mit Metall-







A VERONA CDM-T 70 W ST

53.5I 09

VERONA elektrische Einheit, mit

Kompaktleuchtstofflampe PL-T, mit elektronischem






A VERONA PL-T 32 W EVG/HF ST

53.5I 10

VERONA elektrische Einheit mit Sockel E27 für

Allgebrauchsglühlampe, Leistung nach Wahl des

Auftraggebers bis 100 W,




A VERONA E27 bis 100 W ST



53.5J Auf-, Ansatzleuchte STRADALUX (PHILIPS)


Modell STRADALUX:

Charakteristisch ist die Linsenform aus Aluminium in 3

verschiedenen Baugrößen für eine Mastaufsatz- sowie

Mastansatzmontage (mit 2-facher oder 3-facher

Anordnung von Leuchten an einem Mast), mit

verschiedenen elektrischen Einheiten. Das

Leuchtensystem ermöglicht eine einheitliche Gestaltung

von Außenbeleuchtungen mit unterschiedlichen

Lichtpunkthöhen.

Baugröße 350: optimiert für Lichtpunkthöhe von 3 bis 5

m.


m.


m.


Extrem leichtes Gehäuse aus legiertem Aluminiumblech,

einbrennlackiert, Konsole mit Masteinschublager aus

korrosionbeständigem Aluminiumdruckguss,

Mastarretierschraube aus rostfreiem Stahl,

Netzanschlussklemme, Zugentlastung und elektrische

Bauteile bei Baugröße 350 fest auf der Konsole montiert,

bei Baugröße 470 und 600 herausnehmbar, in einem

Funktionsblock mit Lampenfassung, Reflektor und

Steckkontakt montiert.

Reflektor aus Reinstaluminium, Wanne aus Polymethyl-

Methacrylat (PMMA) mit Filzdichtung zur

Lampenraumabdichtung, werkzeuglos durch

korrosionsbeständige Federverschlüsse entriegel- und an

einem Sicherungsfaden abklappbar.

Bei Baugröße 600 Optik spreizbar.



Schutzart IP 44 und in Schutzklasse 1 oder Schutzklasse

2 ausgeführt (Schutzklasse im Positionsstichwort

angegeben).










Bei Aufsatzmontage 76 mm Durchmesser, mit

Reduzierstück auch 60 mm, bei Mastansatzmontage 60

mm mit Reduzierring auch 42 oder 48 mm, Einstecktiefe

bei Baugröße 350 und 470: 100 mm, Einstecktiefe bei

Baugröße 600: 90 mm.


Weißaluminium RAL 9006.







Kommentar:





Maste und Zubehör sind in der Leistungsgruppe 61 zu

finden.

53.5J 00

Kommentar:

Bei einheitlicher Ausführung genügt die Angabe "alle".

A STRADALUX 470 Ausführung Perlmusterwanne

B STRADALUX Ausführung mit klarer Wanne

53.5J 01

STRADALUX 350 Aufsatzleuchte mit Abdeckwanne aus

PMMA mit Perlmuster, mit Hochdruck-


und -Zündgerät, Schutzklasse 1,

z.B. STRADALUX 350 2ST350 von PHILIPS AEG LICHT



A STRADALUX 350 1xHPL 50/80-50 W Skl.1 ST

B STRADALUX 350 1xHPL 50/80-80 W Skl.1 ST

C STRADALUX 350 1xHPL 80/125-80 W Skl.1 ST

D STRADALUX 350 1xHPL 80/125-125 W Skl.1 ST

53.5J 02








A STRADALUX 350 1xSON-E 50/70-50 W Skl.1 ST

B STRADALUX 350 1xSON-E 50/70-70 W Skl.1 ST



53.5J 03


PMMA mit Perlmuster, mit Kompaktleuchtstofflampe PL-

L, einschließlich Vorschaltgerät, Lichtfarbe 830 oder 840

nach Wahl des Auftraggebers, Schutzklasse 1,




A STRADALUX 350 2xPL-L 18 W Skl.1 ST

53.5J 05












53.5J 06










53.5J 11


PMMA, klar oder mit Perlmuster nach Wahl des

Auftraggebers, mit Hochdruck-Quecksilberdampflampe


Schutzklasse 1,








E STRADALUX 470 1xHPL 80/125-80 W Skl.1 ST

F STRADALUX 470 1xHPL 80/125-125 W Skl.1 ST

G STRADALUX 470 1xHPL 80/50 W Skl.1 L-red ST


53.5J 12



Auftraggebers, mit Hochdruck-Natriumdampflampe SON-

E, einschließlich Vorschalt- und -Zündgerät,







C STRADALUX 470 1xSON-E 70/50 W Skl.1 L-red ST


53.5J 13



Auftraggebers, mit Metall-Halogendampflampe CDM-ET

mit SON-Vorschalt- und -Zündgerät, Lichtfarbe 830,





A STRADALUX 470 1xCDM-ET 70 W Skl.1 ST

53.5J 14



Auftraggebers, mit Kompaktleuchtstofflampe PL-S/2P

beziehungsweise PL-L, einschließlich Vorschaltgerät,






A STRADALUX 470 2xPL-S/2P 11 W Skl.1 ST

B STRADALUX 470 2xPL-L 24 W Skl.1 ST

53.5J 15



Auftraggebers, mit Induktionslampe QL, mit



Auftraggebers, Schutzklasse 1,




A STRADALUX 470 1xQL 55 W EVG/HF ST

B STRADALUX 470 1xQL 85 W EVG/HF ST

53.5J 16

















53.5J 17











53.5J 18










53.5J 19



Auftraggebers, mit Kompaktleuchtstofflampe PL-L

beziehungsweise PL-C/4P, einschließlich Vorschaltgerät,







B STRADALUX 470 2xPL-C/4P 26 W Skl.2 ST

53.5J 20


PMMA, mit Perlmuster, mit Metall-Halogendampflampe

CDM-T, mit Vorschalt- und -Zündgerät, Lichtfarbe 830

oder 942 nach Wahl des Auftraggebers, Schutzklasse 2,




A STRADALUX 470 1xCDM-T 70 W ST

B STRADALUX 470 1xCDM-T 150 W ST

53.5J 21


PMMA, mit Perlmuster, mit Hochdruck-

Natriumdampflampe oder SON-T, einschließlich

Vorschalt- und -Zündgerät, Schutzklasse 2,

Radwegleuchte,




A STRADALUX 470 1xSON-T 50/70-50W Skl.2 Radw. ST

B STRADALUX 470 1xSON-T 50/70-70W Skl.2 Radw. ST

C STRADALUX 470 1xSON-T 70/50W Skl.2 Radw.L-r ST

Mit Leistungsreduzierschaltung (L-r).

53.5J 27

STRADALUX 470 Zubehörteile.

A STRADALUX 470 gewölbter Ausleger+Strebe ST

Gewölbter Ausleger mit Strebe aus Aluminium, in


B STRADALUX 470 Reduzierstück Durchm.76/60mmST

53.5J 28

STRADALUX 470 Zubehörteile, Aufsatzstück aus

feuerverzinktem Stahl 15 Grad Neigungswinkel, in

Standardfarbe beschichtet, Mastarretierschraube aus

nicht rostendem Stahl, für Mehrfachmontage von

Leuchten an einem Mast.

A STRADALUX 470 2-fach Mastaufsatzstück ST

B STRADALUX 470 3-fach Mastaufsatzstück ST

53.5J 31















G STRADALUX 600 1xHPL 150 W Skl.1 ST

53.5J 33











C STRADALUX 600 2xSON-E 50/70-50 W Skl.1 ST

D STRADALUX 600 2xSON-E 50/70-70 W Skl.1 ST

E STRADALUX 600 1xSON-E 100 W Skl.1 ST



F STRADALUX 600 1xSON-E 150 W Skl.1 ST

G STRADALUX 600 1xSON-E 250 W Skl.1 ST

53.5J 34










B STRADALUX 600 1xCDM-ET 100 W Skl.1 ST

C STRADALUX 600 1xCDM-ET 150 W Skl.1 ST

53.5J 35















G STRADALUX 600 1xHPL 250 W Skl.2 ST

53.5J 36









A STRADALUX 600 1xSON-E 50 /70-50 W Skl.2 ST


C STRADALUX 600 2xSON-E 50/70-50 W Skl.2 ST

D STRADALUX 600 2xSON-E 50/70-70 W Skl.2 ST

E STRADALUX 600 1xSON-E 100 W Skl.2 ST

F STRADALUX 600 1xSON-E 150 W Skl.2 ST

G STRADALUX 600 1xSON-E 100/70 W Skl.2 L-red ST


53.5J 37










B STRADALUX 600 2xCDM-ET 70 W Skl.2 ST

C STRADALUX 600 1xCDM-ET 100 W Skl.2 ST

D STRADALUX 600 1xCDM-ET 150 W Skl.2 ST

53.5J 38



Auftraggebers, mit Kompaktleuchtstofflampe PL-L,

einschließlich Vorschaltgerät, Lichtfarbe 830 oder 840






2 mal Tandemschaltung.

53.5J 40

STRADALUX 600 Aufsatzleuchte mit strukturierter

Scheibe (ARG-S), mit Hochdruck-Natriumdampflampe

SON-T, einschließlich Vorschalt- und -Zündgerät,





A STRADALUX 600 1xSON-T 100 W Skl.2 ARG-S ST

B STRADALUX 600 1xSON-T 150 W Skl.2 ARG-S ST

C STRADALUX 600 1xSON-T 100/70 W Skl.2 L-red ST


53.5J 41

STRADALUX 600 Aufsatzleuchte mit strukturierter

Scheibe (ARG-S), mit Metall-Halogendampflampe CDM-

TT mit SON-Vorschalt- und -Zündgerät, Lichtfarbe 830,





A STRADALUX 600 1xCDM-TT 100 W Skl.2 ARG-S ST

B STRADALUX 600 1xCDM-TT 150 W Skl.2 ARG-S ST

53.5J 51

Zubehör zu Leuchten STRADALUX 350/470/600.

A STRADALUX Aufsatz-Reduzierung 76/60mm ST

B STRADALUX Ansatz-Reduzierring 60/42mm ST

C STRADALUX Ansatz-Reduzierring 60/48mm ST



53.5J 52

STRADALUX 600 Zubehörteile, Aufsatzstück aus

feuerverzinktem Stahl 15 Grad Neigungswinkel, in

Standardfarbe beschichtet, Mastarretierschraube aus

nicht rostendem Stahl, für Mehrfachmontage von

Leuchten an einem Mast.

A STRADALUX 600 2-fach Mastaufsatzstück ST

B STRADALUX 600 3-fach Mastaufsatzstück ST

53.5K Auf-, Ansatzleuchte STRADASOLE (PHILIPS)


Modell STRADASOLE:

Ausgezeichnetes Design für Straßenleuchten, in 2

Baugrößen, 400 und 530 wahlweise für eine Mastaufsatz-

sowie Mastansatzmontage durch Betätigen der

Umsteuerklappe ohne Zubehör verwendbar.

Leuchten in Baugröße 400 sind mit einer spreizbare Optik

(CT-POT) ausgestattet.

Baugröße 400 optimiert für Lichtpunkthöhe von 4,5 bis 6

m, Baugröße 530 für 6 bis 10 m.


Gehäuse aus glasfaserverstärktem Polyestherharz (SMC)

lichtgrau RAL 7035 durchgefärbt,, Konsole mit

Masteinschublager und Umsteuerklappe aus

Aluminiumdruckguss, Mastarretierschraube aus nicht

rostendem Stahl, Netzanschlussklemme mit

Zugentlastung und elektrische Bauteile in einem

herausnehmbaren Funktionsblock mit Steckkontakt

integriert.

Reflektor metallisiert aus hochreinem Aluminium,

verstellbar, Wanne aus Polymethyl-Methacrylat (PMMA)

mit Gummidichtung (EPDM) zur Lampenraumabdichtung,

werkzeuglos durch korrosionsbeständigen

Kniehebelverschluss entriegel- und abklappbar.



Schutzart IP 65 (Lampenraum) und IP 44

(Anschlussraum), sowie in Schutzklasse 2 (nicht bei QL-

Lampen) ausgeführt.










Bei Aufsatzmontage 76 mm Durchmesser, mit

Reduzierstück auch 60 mm, bei Mastansatzmontage 60

mm mit Reduzierring auch 42 oder 48 mm, Einsteckktiefe

100 mm.


Lichtgrau RAL 7035.







Kommentar:






finden.

53.5K 01

STRADASOLE 400 Auf- und Ansatzleuchte mit klarer

Wanne aus PMMA, mit Hochdruck-



z.B. STRADASOLE 400 2SR400 von PHILIPS AEG



A STRADASOLE 400 1xHPL 50/80-50 W ST

B STRADASOLE 400 1xHPL 50/80-80 W ST

C STRADASOLE 400 1xHPL 80/125-80 W ST

D STRADASOLE 400 1xHPL 80/125-125 W ST

E STRADASOLE 400 1xHPL 80/50 W L-red ST


F STRADASOLE 400 1xHPL 125/80 W L-red ST


53.5K 02


Wanne aus PMMA, mit Hochdruck-Natriumdampflampe

SON-E, einschließlich Vorschalt- und -Zündgerät,




A STRADASOLE 400 1xSON-E 50/70-50 W ST

B STRADASOLE 400 1xSON-E 50/70-70 W ST

C STRADASOLE 400 1xSON-E 100 W ST

D STRADASOLE 400 1xSON-E 70/50 W L-red ST


E STRADASOLE 400 1xSON-E 100/70 W L-red ST




53.5K 03


Wanne aus PMMA, mit Metall-Halogendampflampe CDM-

ET mit SON-Vorschalt- und -Zündgerät, Lichtfarbe 830,




A STRADASOLE 400 1xCDM-ET 70W ST

B STRADASOLE 400 1xCDM-ET 100 W ST

53.5K 04







A STRADASOLE 400 1xSON-T 50/70-50W ST

B STRADASOLE 400 1xSON-T 50/70-70 W ST

C STRADASOLE 400 1xSON-T 70 W EVG/HF ST

Mit dimmbarem elektronischen Vorschaltgerät EVG/HF.

D STRADASOLE 400 1xSON-T 100 W ST

E STRADASOLE 400 1xSON-T 70/50 W L-red ST


F STRADASOLE 400 1xSON-T 100/70 W L-red ST


53.5K 05


Wanne aus PMMA, mit Kompaktleuchtstofflampe PL-L

beziehungsweise PL-T/4P, einschließlich Vorschaltgerät,





A STRADASOLE 400 2xPL-L 18 W ST

B STRADASOLE 400 1xPL-T/4P 32 W ST

Mit elektronischen Vorschaltgerät EVG/HF.

53.5K 06


Wanne aus PMMA, mit Niederdruck-Natriumdampflampe

SOX-E, einschließlich Vorschalt- und -Zündgerät,

monochromatisch,




A STRADASOLE 400 1xSOX-E 18 W ST

53.5K 07


Wanne aus PMMA, mit Induktionslampe QL, mit

elektronischem Betriebsgerät, Lichtfarbe 830 oder 840





A STRADASOLE 400 1xQL 55 W ST

53.5K 08



T, mit Vorschalt- und -Zündgerät, Lichtfarbe 830 oder 942





A STRADASOLE 400 1xCDM-T 35 W EVG/HF ST

53.5K 09




Radwegleuchte,




A STRADASOLE 400 1xSON-T 50/70-50 W Radweg ST

B STRADASOLE 400 1xSON-T 50/70-70 W Radweg ST

C STRADASOLE 400 1xSON-T 70/50W Rad+L-red. ST


53.5K 15

Aufzahlung (Az) auf Leuchten STRADASOLE 400 für

eine Ausstattung mit Abblendschirm graualuminium

lackiert, mit CT-POT-Optik.

A Az STRADASOLE 400 Abblendschirm CT-POT ST

53.5K 21


Wanne aus PMMA, mit Hochdruck-






A STRADASOLE 530 1xHPL 80/125-80 W ST

B STRADASOLE 530 1xHPL 80/125-125 W ST

C STRADASOLE 530 1xHPL 250 W ST

D STRADASOLE 530 1xHPL 125/80 W L-red ST


53.5K 22



SON-E, einschließlich Vorschalt- und -Zündgerät,




A STRADASOLE 530 1xSON-E 100 W ST

B STRADASOLE 530 1xSON-E 150 W ST

C STRADASOLE 530 1xSON-E 100/70 W L-red ST


D STRADASOLE 530 1xSON-E 150/100 W L-red ST




53.5K 23



ET mit SON-Vorschalt- und -Zündgerät, Lichtfarbe 830,




A STRADASOLE 530 1xCDM-ET 100 W ST

B STRADASOLE 530 1xCDM-ET 150 W ST

53.5K 24







A STRADASOLE 530 1xSON-T 50/70-50 W ST

B STRADASOLE 530 1xSON-T 50/70-70 W ST

C STRADASOLE 530 1xSON-T 100 W ST

D STRADASOLE 530 1xSON-T 100 W DV (dimmbar) ST

Mit dimmbarem elektronischen Vorschaltgerät (DV).

E STRADASOLE 530 1xSON-T 150 W ST

F STRADASOLE 530 1xSON-T 150 W DV (dimmbar) ST

Mit dimmbarem elektronischen Vorschaltgerät (DV).

G STRADASOLE 530 1xSON-T 250 W ST

H STRADASOLE 530 1xSON-T 70/50 W L-red ST


I STRADASOLE 530 1xSON-T 100/70 W L-red ST


J STRADASOLE 530 1xSON-T 150/100 W L-red ST


K STRADASOLE 530 1xSON-T 150 W DV-SDU ST

Mit dimmbarem elektronischem Vorschaltgerät (DV) mit

2-Stufen-Schalter (SDU).

L STRADASOLE 530 1xSON-T 250/150 W ST


53.5K 25



TT mit SON-Vorschalt- und -Zündgerät, Lichtfarbe 830,




A STRADASOLE 530 1xCDM-TT 70 W ST

B STRADASOLE 530 1xCDM-TT 100 W ST

C STRADASOLE 530 1xCDM-TT 150 W ST

53.5K 26


Wanne aus PMMA, mit Induktionslampe QL, mit

elektronischem Betriebsgerät, Lichtfarbe 830 oder 840





A STRADASOLE 530 1xQL 85 W ST

53.5K 27


Wanne aus PMMA, mit Niederdruck-Natriumdampflampe

SOX-E, einschließlich Vorschalt- und -Zündgerät,

monochromatisch,




A STRADASOLE 530 1xSOX-E 26 W Hybrid ST

53.5K 28


Wanne aus PMMA, mit Kompaktleuchtstofflampe PL-L,

einschließlich Vorschaltgerät, Lichtfarbe 830 oder 840





A STRADASOLE 530 2xPL-L 24 W ST

53.5K 35

Aufzahlung (Az) auf Leuchten STRADASOLE 530 für

eine Ausstattung mit Abblendschirm graualuminium

lackiert.

A Az STRADASOLE 530 Abblendschirm CT-POT ST

53.5K 41

Zubehör zu Leuchten STRADASOLE 400/530.

A STRADASOLE Aufsatz-Reduzierung 76/60mm ST

B STRADASOLE Ansatz-Reduzierring 60/42mm ST

C STRADASOLE Ansatz-Reduzierring 60/48mm ST

53.5L Ansatzleuchte MILEWIDE (PHILIPS)


Modell MILEWIDE:

Eine klare Formgebung ist das markante Kennzeichen

des Modelles, das in Zusammenarbeit mit dem Designer

Knut Holscher entwickelt wurde. Die Ansatzleuchte ist

konzipiert für Sammelstraßen, Straßen mit gemischtem

Verkehr, ist aber auch in Wohnstraßen, auf Plätzen und

Parkflächen einsetzbar.

Durch eine verstellbare Optik kann die Lichtcharakteristik

an unterschiedliche Staßenkonfigurationen angepasst

werden.

Das Modell MILEWIDE ist je nach Bestückung optimiert

für eine Lichtpunkthöhe von 6 bis 10 m, MILEWIDE 400

für 8 bis 12 m.


Aluminiumgehäuse mit 4 mm dicker Flachglasscheibe,

pulverbeschichtet mit Strukturlack, justierbare

Facettenoptik in 5 Positionen verstellbar (T-POT),

Reflektor aus hochreinem Aluminium, elektrische Einheit

werkzeuglos herausnehmbar.





Schutzart IP 65 und Schutzklasse 2 ausgeführt.


Kompensierte konventionelle Vorschaltgeräte.


Mastansatz: 60 mm (SRS421), 76 mm (SRS427),

Einstecktiefe: 110 (SRS421), 140 mm (SRS427),

Neigungswinkel: +/- 3 Grad.


Graualuminium ähnlich RAL 9007.

Kommentar:


finden.

53.5L 01

MILEWIDE Mast-Ansatzleuchte, mit Hochdruck-



z.B. MILEWIDE SRS421 von PHILIPS AEG LICHT oder



A MILEWIDE 1xSON-T 50 W ST

B MILEWIDE 1xSON-T 70 W ST

C MILEWIDE 1xSON-T 100 W ST

D MILEWIDE 1xSON-T 150 W ST

E MILEWIDE 1xSON-T 250 W ST

F MILEWIDE 1xSON-T 250 W Schutzklasse 1 ST

Ausführung in Schutzklasse 1.

53.5L 02

MILEWIDE Mast-Ansatzleuchte, mit Metall-



z.B. MILEWIDE SRS421 von PHILIPS AEG LICHT oder



A MILEWIDE 1xCDM-TT 70 W ST

B MILEWIDE 1xCDM-TT 100 W ST

C MILEWIDE 1xCDM-TT 150 W ST

53.5L 03

MILEWIDE 400 Mast-Ansatzleuchte, mit Hochdruck-



z.B. MILEWIDE 400 SRS427 von PHILIPS AEG LICHT



A MILEWIDE 400 1xSON-T 150 W ST

B MILEWIDE 400 1xSON-T 250 W ST

C MILEWIDE 400 1xSON-T 250 W Schutzkl. 1 ST


D MILEWIDE 400 1xSON-T 400 W Schutzkl. 1 ST


53.5L 04

MILEWIDE Mast-Ansatzleuchte, mit Metall-



z.B. MILEWIDE 400 SRS427 von PHILIPS AEG LICHT



A MILEWIDE 400 1xCDM-TT 150 W ST

53.5L 05

Ausleger für MILWIDE (klein) aus unbehandeltem

Aluminium.

A MILEWIDE Ausleger 450 mm ST

B MILEWIDE Ausleger 1500 mm ST

53.5M Ansatzleuchte VIKING VISION (PHILIPS)


Modell VIKING VISION:

Charakteristisches Design-Merkmal der Mast-

Ansatzleuchte ist eine halbzylindrische Form mit flachem

Abschlussglas.

Durch eine verstellbare Optik kann die Lichtcharakteristik

an unterschiedliche Staßenkonfigurationen angepasst

werden.

Das Modell VIKING VISION ist je nach Bestückung

optimiert für eine Lichtpunkthöhe von 4 bis 9 m.


Korrosionsbeständiges Gehäuse aus naturbelassenem

Aluminiumdruckguss, mit flacher Frontscheibe aus

gehärtetem Glas, justierbare Facettenoptik in 5

Positionen verstellbar (T-POT), Reflektor aus hochreinem

Aluminium, elektrische Einheit werkzeuglos

herausnehmbar.



Schutzart IP 54 und Schutzklasse 1 ausgeführt. Eine

Ausführung in Schutzklasse 2 ist durch eine Aufzahlung

geregelt.


Semiparallel selbststoppendes Zündgerät in

kompensierter Ausführung.

Mastanschlussmaß:

Mastansatz. 60 mm, Einstecktiefe 110 mm.



Kommentar:


finden.

53.5M 01

VIKING VISION Mast-Ansatzleuchte, mit Hochdruck-



z.B. VIKING VISION SRS420 von PHILIPS AEG LICHT



A VIKING VISION 1xSON-T 50 W ST

B VIKING VISION 1xSON-T 70 W ST

C VIKING VISION 1xSON-T 100 W ST

D VIKING VISION 1xSON-T 150 W ST

E VIKING VISION 1xSON-T 150 W Skl.1 EC01 ST

Schutzklasse 1, mit Leistungsreduzierung (EC01).

F VIKING VISION 1xSON-T 70 W Skl.2 EC01 ST


G VIKING VISION 1xSON-T 150 W Skl.2 EC01 ST


53.5M 02

VIKING VISION Mast-Ansatzleuchte, mit Metall-






A VIKING VISION 1xCDM-TT 70 W ST

B VIKING VISION 1xCDM-TT 100 W ST

C VIKING VISION 1xCDM-TT 150 W ST

53.5M 03

VIKING VISION Mast-Ansatzleuchte, mit Metall-







A VIKING VISION 1xCDM-T 150 W ST

53.5M 05

Aufzahlung (Az) auf Leuchten VIKING VISION für eine

Ausführung in Schutzklasse 2 (anstelle Schutzklasse 1).

A Az VIKING VISION Schutzklasse 2 ST

53.5N LIGHTCOLUMN OLF-Lichtstele (PHILIPS)

53.5O LIGHTHOUSE Poller-L. (PHILIPS)

53.5P VERONA Poller-L. (PHILIPS)

53.5Z Aufzahlungen und Zubehör (PHILIPS)

53.5Z 01

Aufzahlung (Az) auf Leuchten in Grundausstattung.

A Az Leuchten für Tonfrequenzfilter ST

Für eine Ausführung mit Tonfrequenzfilter,

für _ _ _ Hz.

Kommentar:

Nicht für PL-T oder QL-Lampen.

Standardisierte Leistungsbeschreibung LB ... - FEEI

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Standardisierte Leistungsbeschreibung LB ... - FEEI

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
